GEBRUIKSAANWIJZING RCU10 SIEMENS
Ruimtetemperatuurregelaar RCU10...
voor verwarmings- en koelinstallaties
Naar keuze 2-punts of modulerende regeling met PI-gedrag
AAN/UIT of PDM-besturingsuitgangen voor verwarmen en koelen
Bedrijfswijzen comfort, gereduceerd bedrijf en standby
Bedrijfskeuzeschakelaar (bij de RCU10.1)
Ingang voor afstandsomschakeling van de bedrijfswijze
Voedingsspanning AC 230 V
Toepassing
Regelen van de ruimtetemperatuur in individuele ruimten, die d.m.v. ventilatie- en luchtbehandelingsinstallaties, radiatoren, koelplafonds enz. worden verwarmd of gekoeld.
Voor de besturing van
- thermische en motorische servomotoren voor afsluiters
- servomotoren voor luchtkleppen
• elektrische verwarmingselementen.
Via de interne temperatuuropnemer registreert de regelaar de ruimtetemperatuur en regelt deze d.m.v. besturingscommando's op de ingestelde gewenste waarde. Er kan worden gekozen tussen PI-gedrag met PDM- besturingscommando's of 2-punts gedrag met AAN/UIT-stuurcommando's (instelbaar). De P-band c.q. de schakeldifferentie kan daarbij in het verwarmingsbedrijf 1 of 4 K en in het koelbedrijf 0,5 of 2 K bedragen (instelbaar). De integratietijd is vast en bedraagt 10 minuten.
De keuze van de bedrijfsvolgorde verwarmen-koelen of verwarmen-verwarmen kan met DIP-schakelaar 7 worden ingesteld.

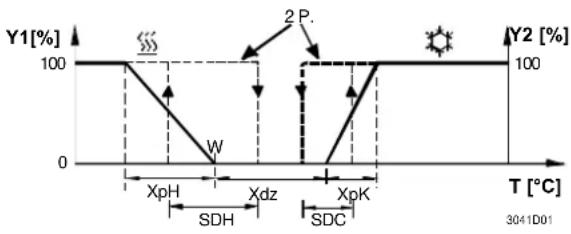

Functieschema
verwarmen-koelen
Y1, Y2 Uitgangen procentueel
W Gew. waarde ruimtetemperatuur
Xdz Dode zone
XpH Proportionele band verwarmen
XpK Proportionele band koelen
SDH Schakeldifferentie voor verwar- men
SDC Schakeldifferentie voor koelen
2 P. 2-Punts uitgangen
Functieschema
2 verw.trappen /
servomotoren PDM-
gestuurd
line
| T [°C] | Y1 [%] | Y2 [%] | | ------ | ------ | ------ | | 0 | 100 | 0 | | 2 | 100 | 0 | | 3 | 0 | 100 | | 4 | 0 | 0 |T Ruimtetemperatuur
Y1 Verwarmen - uitgang 1
Y2 Verwarmen - uitgang 2
W Gew. waarde ruimtetemperatuur
XpH1 Proportionele band verwarmen 1
XpH2 Proportionele band koelen 2
Functieschema
2 verw. trappen /
servomotoren 2-punts
gestuurd
line
| T [°C] | Y1 [%] | Y2 [%] | |---|---|---| | 0 | 100 | 100 | | SDH | 100 | 100 | | 2P. | 100 | 100 | | W | 100 | 100 |T Ruimtetemperatuur
Y1 Verwarmen - uitgang 1
Y2 Verwarmen - uitgang 2
W Gew. waarde ruimtetemperatuur
SDH Schakeldifferentie voor verwar- men
2 P. 2-Punts uitgangen
Pulsduurmodulatie
Als met de DIP-schakelaars 5 en 6 het besturingssignaal pulsduurmodulatie (PDM) is gekozen, wordt in het ritme van een cyclustijd de uitgang, evenredig met de berekende besturingsgrootheid, gedurende een bepaalde tijd in- en weer uitgeschakeld. De cyclustijd van het PDM-besturingssignaal voor de uitgang Y2 (verwarmen of koelen) bedraagt 240 seconden. De cyclustijd van het PDM- besturingssignaal voor de uitgang Y1 (verwarmen) kan worden gekozen tussen 90 of 240 seconden (instelling met DIP-schakelaar 8).
Aanwijzing
Uitgang Y1 (verwarmen): voor de toepassing met thermische aandrijvingen moet een cyclustijd van 240 seconden worden gekozen. Voor de toepassing met elektrische verwarmingselementen moet een cyclustijd van 90 seconden worden gekozen.
Attentie
Bij toepassing van motorische servomotoren voor afsluiters moeten voor 2-punts gedrag met AAN/UIT-besturingscommando's de DIP-schakelaars 5 en 6 op ON worden gekozen.
Servomotoren mogen niet met PDM- besturingssignalenworden bediend!
| Energiebesparings-hulp | De instelbaarheid van de gewenste waarde voor de ruimtetemperatuur kan met behulp van de mechanische minimaal- en maximaalbegrenzer in stappen van 1 K worden begrensd. Een willekeurige instelling van de gewenste waarde kan daarmee worden geblokkeerd. | |
| Bedrijfswijzen | ||
| Comfort bedrijf | De volgende bedrijfswijzen zijn mogelijk:Het comfort bedrijf wordt geactiveerd als de bedrijfskeuzeschakelaar in de positie ' *' staat (bij de RCU10.1) en het externe omschakelcontact voor de bedrijfswijzen niet is geactiveerd. In het comfort bedrijf regelt het apparaat op de ingestelde gewenste waarde. | |
| Vorstbeveiligings-bedrijf | Het vorstbeveiligingsbedrijf kan actief worden:door handmatig omschakelen naar de standby-positie '(b') (bij de RCU10.1)door het activeren van het externe omschakelcontact voor de bedrijfswijzen, voor zover de DIP-schakelaar 1 in de positie OFF staat.Als de ruimtetemperatuur beneden de 8 °C daalt, schakelt de regelaar automatisch naar vorstbeveiligingsbedrijf. Daarbij wordt de verwarmingsafsluiter geopend en de ruimtetemperatuur op de gewenste waarde 8 °C geregeld. De door de gebruiker gewenste waarde wordt genegeerd. | |
| Gereduceerd bedrijf | Het gereduceerd bedrijf kan actief worden:door handmatig omschakelen op gereduceerd bedrijf '(c') (bij de RCU10.1)door activeren van het externe omschakelcontact voor de bedrijfswijzen, voor zover de DIP-schakelaar 1 in de positie ON staat.In het gereduceerd bedrijf is de gewenste waarde voor het verwarmingsbedrijf 16 °C en de gewenste waarde voor het koelbedrijf 28 °C, onafhankelijk van de draaiknopinstelling. | |
| Omschakelcontact bedrijfswijzen | Op de signaalingang 'D1-GND' kan een omschakelcontact worden aangesloten.Als het contact sluit (oorzaak hiervoor is b.v. een geopend venster), dan wisselt de bedrijfswijze van comfort bedrijf of standby naar gereduceerd bedrijf (indien de DIP-schakelaar 1 op ON staat) of van comfort bedrijf of gereduceerd bedrijf naar standby (indien de DIP-schakelaar 1 op OFF staat).De werkrichting van het contact (maken of verbreken) is instelbaar. | |
| Type-overzicht | ||
| Bestelling | Type-aanduiding kenmerkenRCU10 zonder bedrijfskeuzeschakelaarRCU10.1 met bedrijfskeuzeschakelaar | |
| Bij bestelling moeten de naam en de type-aanduiding worden opgegeven, b.v. ruimtetemperatuurregelaar RCU10.Servomotoren voor afsluiters en luchtkleppen moeten afzonderlijk worden besteld. | ||
| Apparatencombinatie | ||
| Apparaat Type-aanduiding ApparatenbladThermische servomotoren afsluiters STE21.1 4874Thermische servomotoren afsluiters STE22 4873Servomotoren luchtkleppen GCA32..1 4613 | ||
Het apparaat bestaat uit twee delen:
- een kunststofhuis, met regelelektronica, bedieningselementen en interne ruimtetemperatuuropnemer en
- een montageplaat.
Het huis wordt in de montageplaat gehangen en vastgeklikt.
De schroefklemmenaansluitingen bevinden zich op de montageplaat; de DIPschakelaars op de achterkant van het huis.
Bedienings- en instel- elementen
1 Bedrijfskeuzeschakelaar (bij de RCU10.1)
(comfort bedrijf, gereduceerd bedrijf, standby)
2 Draaiknop voor de instelling van de gewenste waarde voor de ruimtetemperatuur
3 Minimaalbegrenzer van de gewenste waarde (instelbaar in stappen van 1 K)
4 Maximaalbegrenzer van de gewenste waarde (instelbaar in stappen van 1 K)
DIP-schakelaarblok
| Schakelaarnr. | Betekenis | Stand ON | Stand OFF |
| 1 Omschakeling | bedrijfswijzen via een extern contact | Omschakeling tussen comfort bedrijf en gereduceerd bedrijf | Omschakeling tussen comfort bedrijf en standby ^1) |
| 2 Werkrichting van het contact voor de externe omschakeling van de bedrijfswijzen | Omschakeling geactiveerd als het contact is gesloten (NO „normaal open“) ^1) | Omschakeling geactiveerd als het contact open is (NC „normaal gesloten“) | |
| 3 Schakeldifferentie of P-band 1 K in het verw. bedrijf | ^1) 0.5 K in het koelbedrijf ^1) | 4 K in het verw. bedrijf2 K in het koelbedrijf | |
| 4 Dode zone in comfort bedrijf 2 K | ^1) | 5 K | |
| 5 Signaaluitgang Y1 (verwarmen) AAN/UIT | ^1) | Pulsduurmodulatie (PDM) | |
| 6 Signaaluitgang Y2 (verwarmen of koelen) | AAN/UIT ^1) | Pulsduurmodulatie (PDM) | |
| 7 Werkrichting uitgang Y2 Koelen | ^1) | Verwarmen | |
| 8 PDM-signaal-cyclustijd voor uitgang Y1 (verwarmen) | 240 s ^1) | 90 s | |
1) Fabrieksinstelling
Toebehoren
| Beschrijving Type-aanduiding | |
| Adapterplaat 120 x 120 mm voor 4" x 4" inbouwdoos ARG70 | |
| Adapterplaat 96 x 120 mm voor 2" x 4" inbouwdoos ARG70.1 |
De instellingen van de DIP-schakelaars 1 t/m 8 controleren en eventueel veranderen.
Als een begrenzing van de gewenste waarde wordt gewenst, moet deze met de minimaal- en maximaalbegrenzers worden uitgevoerd (hulp bij energiebesparing).
Het apparaat voert na het inschakelen van de voedingsspanning een reset uit. Dit proces duur ca. 3 s. Daarna is het apparaat gereed voor bedrijf.
Bij het apparaat is een handleiding voor montage gevoegd.

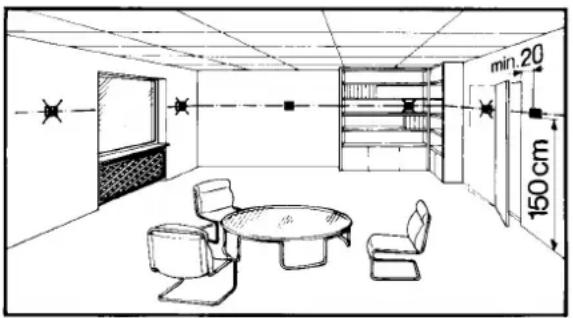

Montageplaats: binnenwand van de te verwarmen of te koelen ruimte. Niet in nissen of tussen planken, niet achter gordijnen, boven of in de buurt van warmtebronnen en niet blootgesteld aan de zon. Montagehoogte ca. 1,5 m boven de vloer. De aansluitdraden kunnen uit een inbouwdoos worden aangevoerd.
Montage, installatie en inbedrijfstelling
Alleen bevoegde vaklieden mogen het apparaat openen.
Bij montage van het apparaat wordt eerst de bodemplaat bevestigd. Na het aansluiten, wordt het huis in de bodemplaat gehangen en vastgeklikt.
Indien thermostatische radiatorafsluiters in de referentieruimte aanwezig zijn, moeten deze worden gefixeerd op maximale doorstroming.
De aangesloten kabels dienen te voldoen aan de isolatie-eisen voor netpotentiaal.
Onderhoud
De regelaar is vrij van onderhoud.
Voeding
Functiegegevens
| Voedingsspanning | AC 230 V +10%, -15% |
| Frequentie 50/60 Hz | |
| Opgenomen vermogen max. 6 VA | |
| Instelbereik gewenste waarde 8...30 °C | |
| Maximale regelafwijking bij 25 °C | max. ±0,7 K |
| Schakeldifferentie verwarmingsbedrijf SDH of P-band, instelbaar | 1 K of 4 K |
| Schakeldifferentie koelbedrijf SDC of P-band, instelbaar | 0,5 K of 2 K |
| Integratietijd 10 minuten | |
| Dode zone X_dz in het comfort bedrijf, instelbaar | 2 K of 5 K |
| Gew. waarde «gereduceerd. bedrijf € verwarmen 16 °C | |
| Gew. waarde « gereduceerd. bedrijf € koelen 28 °C | |
| Gew. waarde «standby (1)8 °C | |
| Besturingsuitgangen Y1, Y2 | PDM of AAN/UIT |
| spanning | AC 230 V +10% - 15% |
| stroom | 1 A max. |
| cyclustijd PDM, instelbaar voor Y1 | 240 s of 90 s |
| Schakelingang D1 en GND | |
| contactafvraag | SELV DC 6-15 V / 3-6 mA |
| isolatie t.o.v. net | 4 kV |
| Max. leidinglengte bij Cu-kabel 1,5 mm ^2 | |
| voor signaalingang D1 | 80 m |
| Bedrijf | |
| klimatologische voorwaarden | vlg. IEC 721-3-3klasse 3K5 |
| temperatuur | 0...+50 °C |
| vochtigheid | <95% r.v. |
| Transport | vlg. IEC 721-3-2klasse 2K3 |
| klimatologische voorwaarden | -25...+70 °C |
| temperatuur | <95 % rel. v. |
| vochtigheid | klasse 2M2 |
| mechanische voorwaarden | |
| €- conformiteit volgens | |
| EMC-richtlijn | 89/336/EWG |
| laagspanningsrichtlijnen | 73/23/EWG en 93/68/EWG |
| Productnormen | |
| automatische elektr. regel- en | EN 60 730 – 1 en |
| besturingsapparaten voor huish. gebruik en soortgel. toepass. | EN 60 730 – 2 - 9 |
| Elektromagnetische compatibiliteit | |
| emissie | EN 50 081-1 |
| immuniteit | EN 50 082-1 |
| Beschermingsgraad | IP30 EN 60 529 |
| Beveiligingsklasse | II vlg. EN 60 730 |
| Vervuilingsgraad | normaal |
Omgevingsvoorwaarden
Normen en standaards
Algemeen
Aansluitklemmen voor 2 x 1,5 mm
^2 of 1 x 2,5 mm ^2
Massa (gewicht)
| RCU10 | 0,23 kg |
| RCU10.1 | 0,25 kg |
Kleur van het front van het huis wit, NCSS0502-G (RAL 9003)
Aansluitklemmen
L,N Voedingsspanning AC 230 V
D1,GND Signaalingang voor externe
Bedrijfswijze-omschakeling
Y1 Besturingssignaal PDM/2-punts AC 230 V
Y2 Besturingssignaal PDM/2-punts AC 230 V

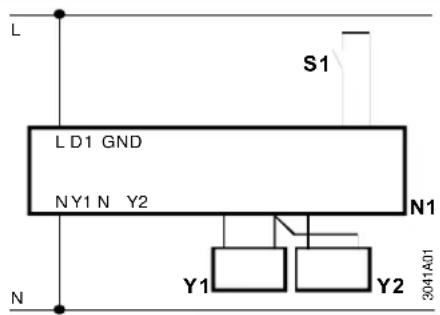

Aansluitschema
N1 Ruimtetemperatuurregelaar RCU10
S1 Externe schakelaar bedrijfswijze- omschakeling
Y1 Servomotor verwarmen
Y2 Servomotorkoelen (c.q. verwarmen)

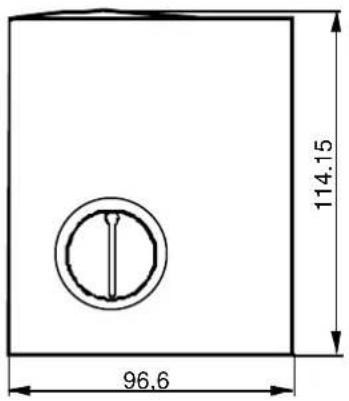

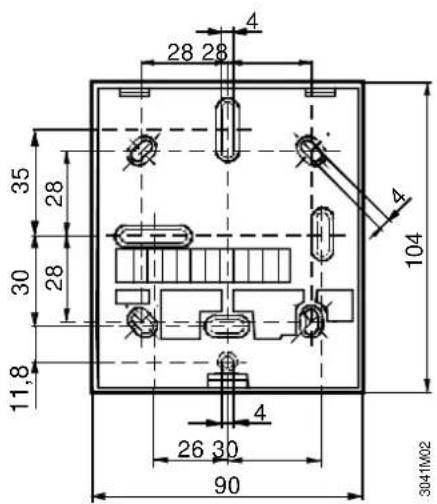

Maatschets
Regelaar
Bodemplaat
Maten in mm
J2000 Siemens Building Technologies AG
Wijzigingen voorbehouden
