GEBRUIKSAANWIJZING LSV 46 Ariston Thermo
Veiligheid is een goede gewoonte
BELANGRIJK
Lees de aanwijzingen in dit boekje zorgvuldig aangezien zij belangrijke gegevens bevatten wat betreft de veiligheid van de installatie, het gebruik en het onderhoud.

Dit apparaat is conform de volgende EEG voorschriften:
- 73/23/CEE van 19/02/73 (Laagspanning) en verdere modificaties;
-
89/336/CEE van 03/05/89 (Elektromagnetische Compatibiliteit) en verdere modificaties.
-
Verwijder zorgvuldig het verpakkingsmateriaal.
-
Nadat u de verpakking heeft verwijderd moet u de machine controleren op eventuele transportschade. In geval van twijfel moet u zich tot een erkende installateur wenden.
- De vaatwasser mag alleen door volwassenen worden gebruikt en alleen voor het wassen van vaatwerk voor huishoudelijk gebruik.
-
Volg deze fundamentele regels voor het gebruik:
-
raak de machine niet aan als u blootsvoets bent of met natte handen of voeten,
- wij raden af verlengsnoeren en dubbelstekkers te gebruiken,
- de voedingskabel mag niet gekneld of scherp gebogen liggen,
-sluit altijd de stroom af als er zich storingen voorden of gedurende normaal onderhoud,
- Houd de kinderen op een afstand van de wasmiddelen en van de vaatwasser als hij in werking is.
- De machine mag nooit buiten worden geïnstalleerd, zelfs niet onder een afdak; het is hoogst gevaarlijk hem bloot te stellen aan regen en onweer.
- Raak de weerstand niet aan gedurende en meteen na een wascyclus.
- Leun niet op de open deur en ga er niet op zitten: de vaatwasser kan omkantelen.
- In het geval van storingen moet u het water en de stroom afsluiten. Raadpleeg de paragraaf "Zijn er problemen?" en als u de oplossing daar niet vindt, wend u zich dan tot de installateur.
- Een apparaat dat niet meer gebruikt wordt moet buiten werking worden gesteld door de voedingskabel door te snijden en te verhinderen dat de deur zich kan sluiten.
Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:
• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.
- altijd gebruik te maken van originele onderdelen.

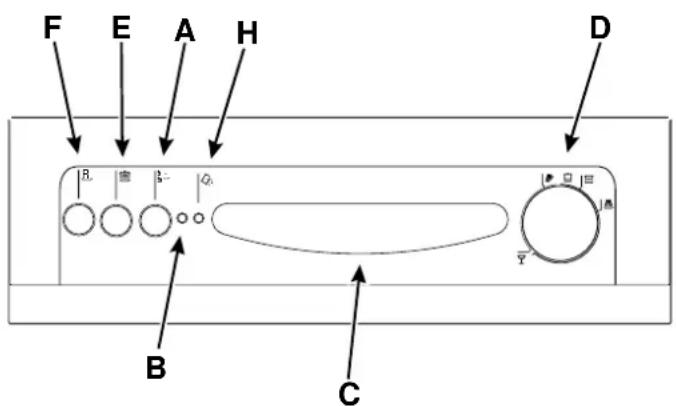

Van dichtbij gezien (bedieningspaneel)


Startknop ON - OFF

Controlelampje ON - OFF

Handvat deur

Programmaknop

Knop "PLUS"

Knob "RAPID"

Controlelampje zoutgebrek

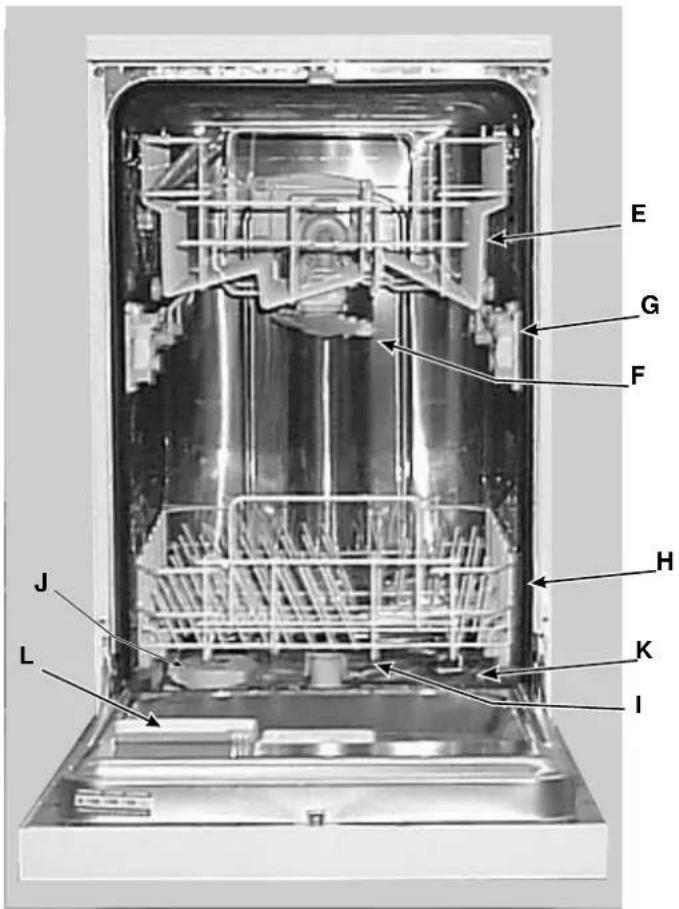

Van dichtbij gezien (de binnenkant)

| Breedte cm. 44,5 |
| Diepte cm. 57 |
| Hoogte cm. 82 |
| Capaciteit 8 standaard couverts |
| Waterdruk 20 KPa÷ 1MPa (0,2 ÷10 bar) |
| Spanning Zie label |
| Energieverbruik Zie label |
| Zekering Zie label |
Zout .....
Het zout
De hardheid van het water varieert naar gelang de woonplaats. Hard water veroorzaakt kalksteenafzetting in de machine. Dankzij een waterontharder die speciaal zout voor vaatwassers gebruikt wordt de kalksteen uit het water verwijderd.

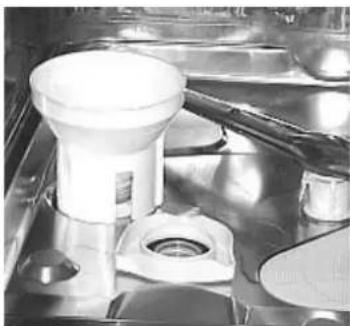

Zout bijvullen
Gebruik altijd speciaal zout voor vaatwassers.
Het zoutreservoir bevindt zich onder de onderste korf en wordt als volgt bijgevuld:
-
Trek de onderste korf uit, schroef de deksel van het reservoir los en verwijder hem.
-
Als u het reservoir voor de eerste keer opvult
moet u hem met water vullen.
-
Plaats de bijgeleverde trechter op het gat en giet er ongeveer 2 kg zout in. Het is normaal dat er een beetje water overloopt.
-
Draai de deksel weer stevig dicht.
Het zoutreservoir moet worden bijgevuld als het controlelampje "zoutgebrek" op het bedieningspaneel aangaat.
Teneinde roestvorming te vermijden raden wij aan het zout bij te vullen net voordat u een programma gaat beginnen.

Het regelen van het zoutverbruik
De vaatwasser is in staat het zoutverbruik te regelen naar gelang de hardheid van het water dat u gebruikt, voor het optimaliseren en de personalisatie van het zoutverbruik op het minimum noodzakelijke niveau.
Inlichtingen omtrent de graad van de waterhardheid kunt u verkrijgen bij uw plaatselijk
waterleidingsbedrijf.
Voor het regelen volgt u de volgende instructies:
1) Draai de deksel van het zoutreservoir los

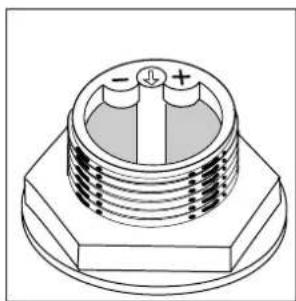

2) Op de nek van het zoutreservoir staat een pijl (zie afb. hiernaast), draai, indien noodzakelijk, de pijl van het teken “_” tegen de klok in naar het teken “+” al naar gelang de hardheid van uw water.
Wij raden aan het regelen uit te voeren volgens het volgende schema:

Afwasmiddel en glansmiddel .....
Het afwasmiddel
Gebruik speciaal afwasmiddel voor vaatwassers. Vul het afwasmiddelbakje op voor iedere afwasbeurt volgens de aanwijzingen in het"programmaoverzicht". Het afwasmiddelbakje bevindt zich binnen in de deur.

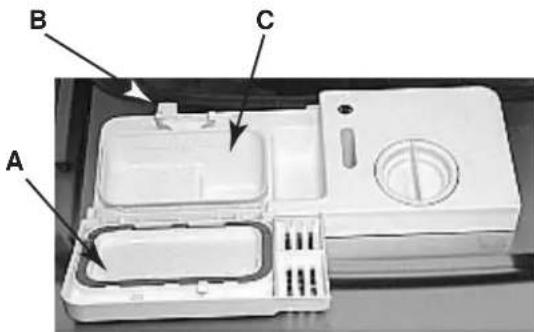

Afwasmiddel opvullen
Druk op het knopje "B" om het dekseltje "A" te openen. Het afwasmiddel gaat in het bakje "C".
Nadat het is opgevuld met afwasmiddel drukt u het dekseltje dicht tot het klikt.

Belangrijk: verwijder eventueel geknoeid afw asmiddel van de rand van het bakje zodat het dekseltje goed sluit.
Het glansmiddel
Dit product maakt het vaatwerk nog glanzender en beter droog; het wordt na ongeveer iedere 80 afwasbeurten bijgevuld (bij de modellen met een controlelampje voor het glansmiddel wordt iedere keer dat dit lampje aangaat het glansmiddel bijgevuld)..

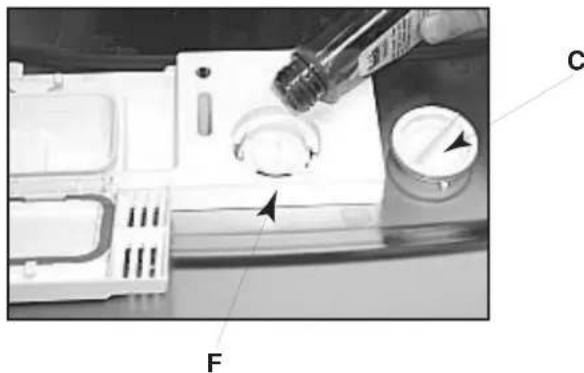

Glansmiddel bijvullen
Welk soort afwasmiddelbakje uw machine ook heeft, het glansmiddel bijvullen gaat altijd als volgt. Open de dop "C" tegen de klok in draaiend en vermijd bij het bijvullen dat het overloopt. De dosering kan bijgesteld worden door met een schroevendraaier aan de regulator "F" (onder de dop "C") te draaien. Er zijn 6 standen, normaal staat hij op 2.

Het bijstellen van de dosering van het glansmiddel zorgt ervoor dat het vaatwerk beter gedroogd wordt. Als het vaatwerk waterdruppels of watervlekken vertoont, dan moet u de afstelling op een hoger nummer zetten. Als het vaatwerk witte strepen vertoont draai dan de afstelling op een lager nummer.
Vaatwerk inladen
Voordat u het vaatwerk en bestek in de korven rangschikt moet u de grofste etensresten eraf spoelen zodat de filters niet worden verstopt met het gevolg dat de machine minder efficiënt werkt.
Aangebrande en aangekoekte pannen moeten geweekt worden voordat ze worden afgewassen om herhaling van het afwassen te vermijden. Trek de korven uit voor het inladen van het vaatwerk.
Gebruik onderste korf
Plaats in de onderste korf het vuilere vaatwerk: pannen, deksels, borden, soepborden, zoals aangegeven in de afbeelding hiernaast. Schotels en grote deksels worden bij voorkeur aan de zijkanten geplaatst, maar zodanig dat ze de sproeiarmen niet belemmeren.
- pannen, slabakken enz. moeten altijd omgekeerd erin - heel diep vaatwerk wordt schuin gezet zodat het water eruit kan lopen

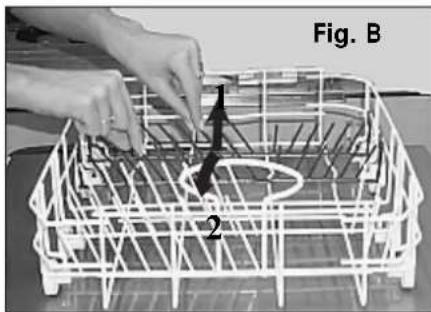

- De onderkorf is voorzien van uitklapbare sectoren (zie afbeelding B) voor het plaatsen van grotere of meerdere pannen.
- Het bestek wordt geplaatst met de handvaten naar beneden; lepeltjes gaan in de hiervoor bestemde vakjes, als de korf is voorzien van zijvakjes (zie afbeeling A).
Extra-lang bestek gaat horizontaal aan de voorkant van de bovenkorf.
Gebruik bovenkorf
De bovenkorf is bestemd voor het fijnere en lichtere vaatwerk zoals glazen, theekopjes en koffiekopjes, schoteltjes, maar ook weinig vuile borden, lage sla-bakken en lage pannen.
Plaats de lichte stukken zodanig dat ze niet verplaatst kunnen worden door de waterstralen.
Plaatsing bovenkorf
Het is mogelijk de bovenkorf te verstellen op de hoge of lage positie. Hiervoor opent u de vleugelsluitingen van de rails en trekt u de korf eruit. Plaats hem met de voorste wieltjes in de hoge of lage positie en duw hem in de rail geheel naar achteren. Sluit de vleugelsluitingen (zie afb.F).

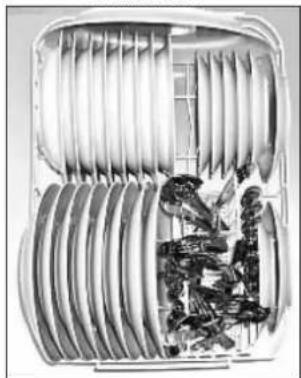

Onderkorf

Lading standaardservies voor 8 (Voor IEC proeven: bovenkorf in de hoge positie)

Het starten van de machine
Voor het starten van een afwasprogramma ...
- Controleer dat de stekker in het stopcontact zit
- Controleer dat de waterkraan geheel geopend is
- Laad het vaatwerk (zie paragraaf "Vaatwerk inladen")
- Voeg het afwasmiddel toe (zie paragraaf "zout, afwasmiddel en glansmiddel")
- Draai de knop rechts op het bedieningspaneel met de klok mee tot aan het wijzertje met het symbool of het nummer van het programma dat u in werk wilt stellen (zie paragraaf "Programmaoverzicht"
- Druk op de ON/OFF knop, het controlelampje ON/OFF gaat aan. Het programma gaat nu beginnen.
Een ingesteld programma annuleren of veranderen... Belangrijk: een reeds ingesteld programma kan alleen worden veranderd als het net is begonnen, anders bestaat de mogelijkheid dat het afwasmiddel al is opgenomen en dat de machine het waswater reeds heeft afgevoerd. In dit geval moet er opnieuw afwasmiddel worden toegevoegd (zie paragraaf "Het toevoegen van afwasmiddel).
Druk op de ON/OFF knop, het controlelampje gaat uit. Draai de programmaknop met de klok mee tot aan het gewenste programma (zie paragraaf “voor het starten van een afwasprogramma”) en start de machine met de ON/OFF knop.
Als u een stuk vaatwerk heeft vergeten in te laden ... Het is mogelijk het afwasprogramma te onderbreken door op de ON-OFF knop te drukken en het stuk vaatwerk in te laden: bij het weer inschakelen van de machine neemt hij het programma weer op waar het was onderbroken.
Aan het einde van het programma...
Als de knop ophoudt met draaien en stilstaat op een STOP-wijzertje (zie afbeelding) is het programma afgelopen. Schakel de machine uit met de ON/OFF knop, draai de waterkraan dicht en open de deurvan de vaatwasser. Wacht enkele minuten voordat u het vaatwerk uitlaadt. Zodoende vermijdt u het hete vaatwerk aan te raken (dit is dan gevoeliger voor stoten) en het vaatwerk wordt beter gedroogd.

Knoppen programmaw ijziging
PLUS 65°C -knop
Deze knop (zie " van dichtbij gezien (bedieningspaneel)" bij de letter " E") wordt gebruikt bij het normale programma in het geval dat u aangekoekte pannen en vaatwerk moet wassen.
Niet aangeraden voor delicate stukken aangezien de hoge temperaturen deze na vele afwasbeurten dof kunnen maken of de decoraties vervagen.
Rapid 50°C
Deze knop (zie "van dichtbij gezien (bedieningspaneel) bij de letter "F"), ingedrukt bij het programma 4 (glazen voorwerpen), maakt het mogelijk met een lagere temperatuur (50°C) te wassen, zonder drogen.
Programmaoverzicht
| Programma | PLUS Toets | RAPID Toets | Aanwijzingen programmak-euze | Programma beschrijving | Afwas-middel | Glans-middel |
1) Normale afwas (IEC-EN 50242) | Normaal vuil vaatwerk en pannen. Dagelijkse afwas. | Koude voorwas. Lange was 55°C. Koude spoeling. Warme spoelling 70°C. Drogen. | 20 gr. | |||
1) Normale afwas | Erg vuil vaatwerk en pannen (niet voor breekbare vaat). | Warme voorwas. Lange was 65°C. Koude spoeling. Warme tussenspoelling 70°C. Drogen. | 20 gr. | |||
2) Gereduceerde afwas | Normaal vuil vaatwerk en pannen zonder opgedroogde etensresten. | Lange was 55°C. Koude spoeling. Warme spoeling 70°C. Drogen. | 20 gr. | |||
3) Spoelingen | Alleen spoelen en drogen van vaatwerk. | Koude spoeling. Warme spoeling 70°C. Drogen. | * | |||
4) Afwas glazen voorwerpen | Economisch en snel voor temperatuur-gevoelige stukken, direct na gebruik. | Was 50°C. Warme spoeling 70°C. Drogen. | 10 gr. | |||
4) Afwas glazen voorwerpen | Economisch en snel voor temperatuur-gevoelige stukken, direct na gebruik. | Was 50°C. Lauwe spoeling. | 10 gr. | |||
5) Weken | Voorwassen pannen en vaatwerk in afwachting van de volgende lading. | Korte koude was om aankoeken te voorkomen. |
Zuinigheidsmaatregelen
- Voor het zuinigste gebruik is het belangrijk de vaatwasser indien mogelijk met volle lading te gebruiken. Teneinde een muffe lucht en aankoeken te vermijden kunt u het programma “weken” laten lopen..
- Kies het juiste programma: de keuze van het programma hangt af van het soort vaatwerk en hoe vuil het is.
- Voeg de juiste hoeveelheid afwasmiddel toe: als u er teveel in giet krijgt u geen schonere vaat, maar alleen een grotere inbreuk op het milieu.
- Het is niet nodig het vaatwerk te spoelen voordat u het in de machine laadt.
Onderhoud
Na iedere afwasbeurt
Na iedere afwasbeurt moet u de waterkraan dicht draaien en de deur van de machine op een kier laten staan zodat vochtigheid en dus muffe lucht niet worden vastgehouden.
Stekker uit het stopcontact
Voordat u overgaat tot schoonmaken of onderhoud van de machine moet u altijd de stekker uit het stopcontact halen: zo loopt u geen gevaar.
Geen oplosmiddelen of schuurmiddelen
De buitenkant van de machine en de deurrubbers worden met een vochtige doek gereinigd, nooit met een oplosmiddel of een schuurmiddel.
Eventuele vlekken op de binnenkant van de machine worden verwijderd met een doek die bevochtigd is met water en een beetje witte azijn of een speciaal reinigingsmiddel voor vaatwassers.
Als u op vakantie gaat
Wanneer u op vakantie gaat raden wij aan een wasprogramma met lege machine te laten lopen, de waterkraan dicht te draaien en de deur op een kier te laten: de deurrubbers gaan zo langer mee en er vormen zich geen onplezierige geuren.
Vervoer
Indien mogelijk moet u de machine rechtop houden; indien dit niet mogelijk is kunt u hem op zijn achterkant laten steunen.
De deurrubbers
Etensresten die aan de deurrubbers vast blijven kleven vormen één van de oorzaken van muffe lucht in de machine. Reinig ze regelmatig met een vochtige spons.
Reinigen en speciaal onderhoud

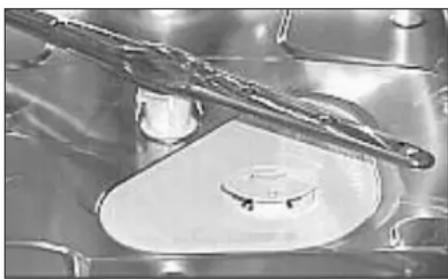

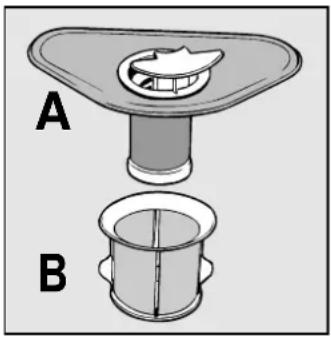

De filtergroep
De filtergroep moet regelmatig worden schoongemaakt voor goede resultaten.
Het water wordt door de filter gezuiverd van eventuele voedselresten en dus schoon weer in de circulatie gebracht. Verwijder na iedere afwasbeurt de

grove stukken voedselresten uit de beker en halfronde filter "A" door hem onder stromend water te spoelen; voor het verwijderen van de filtergroep trekt u de beker aan het handvat naar boven. Het is noodzakelijk minstens eens per maand de hele filtergroep zorgvuldig schoon te maken, dus halfronde filter "A" en microfilter "B".
Gebruik bij het reinigen van de filter en microfilter een borstel. Zet de twee elementen weer in elkaar zoals in de afbeelding hieronder is aangegeven en plaats het geheel weer in zijn behuizing in de vaatwasser door naar beneden te drukken.
De vaatwasser mag nooit zonder filter worden gebruikt. Het niet op juiste wijze plaatsen van de filter kan de doeltreffendheid van de afwas verminderen of de machine beschadigen.
Het reinigen van de sproeiarmen

Het kan gebeuren dat de gaatjes in de sproeiarmen verstopt raken met etensrestjes, controleer dit regelmatig en maak ze schoon (zie "Van dichtbij gezien" (intern) bij de letter F-1).
Het reinigen van de watertoevoerfilter
Reinig regelmatig de filter van de watertoevoer (zie afb.2, paragraaf "het installeren") aan de mond van de kraan. Nadat u de kraan heeft dicht gedraaid schroeft u het uiteinde van de watertoevoerslang los, u verwijdert de filter en spoelt hem met zorg onder stromend water; breng vervolgens de filter weer op zijn plaats aan en schroef de waterslang weer vast.
Zijn er problemen?
Het kan gebeuren dat de vaatwasser niet of niet goed functioneert. Voordat u er hulp bijhaalt kijken we samen even wat er aan gedaan kan worden: het is mogelijk dat u vergeten heeft een knop in te drukken of een handeling uit te voeren die noodzakelijk is voor het functioneren van de machine.
De vaatwasser start niet
Heeft u gecontroleerd of:
de stekker goed in het stopcontact zit, de stroom niet is uitgevallen, de deur goed dicht is, de startknop op de positie "ON" staat, de waterkraan open staat.
De vaatwasser krijgt geen water
Heeft u gecontroleerd of:
de waterkraan wel open staat en goed is aangesloten aan de slang, uw huiswaterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.
Het vaatwerk wordt niet schoon
Heeft u gecontroleerd of:
de waterkraan wel open staat en goed is aangesloten aan de slang, uw waterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.
Het water loopt niet weg
Heeft u gecontroleerd of:
de afvoerslang soms gekneld zit.
Er zitten kalkvlekken of een witte waas op het vaatwerk
Heeft u gecontroleerd of:
de deksel van het zoutreservoir goed dicht is geschroefd, de dosering van het glansmiddel goed is afgesteld.
Mocht de machine ondanks alle controles nog niet werken en de storing blijft bestaan, roept u er dan een bevoegde installateur bij met vermelding van de volgende informatie:
- het soort storing
- de codenummers van het model (Mod.....) en het serienummer (S/N....) aangegeven op het etiket aan de zijkant van de deur.
Raadpleeg nooit onbevoegde installateurs en weiger niet-originele onderdelen.
Het installeren
Het plaatsen
Plaats de machine op de gewenste plek. Hij kan aansluiten aan de keukenkastjes ernaast of aan de muur, met de zijkanten of met de achterkant. Hij is voorzien van watertoevoer- en afvoerslangen die naar links of naar recht gericht kunnen worden, al naar gelang de installatie-behoefte.
Waterpas stellen
Als de machine geplaatst is kunt u indien nodig de hoogte ervan regelen en hem waterpas stellen door aan de stelschroeven te draaien; hij mag in ieder geval niet meer dan 2° hellen. Een goede horizontale positie zorgt voor het goed functioneren van de machine.
Het regelen van de stelschroeven
Plaats de machine in zijn behuizing en regel de hoogte ervan door aan de schroeven te draaien die zich onderaan de machine aan de voorkant bevinden. Draai de schroeven met een schroevendraaier met de klok mee om hem te verhogen en tegen de klok in om hem te verlagen.
Koudwateraansluiting
Sluit de slang van de watertoevoer aan een koudwaterkraan met schroefdraad 34 gas aan, met het bijgeleverde filtertje er tussenin. Draai hem stevig aan de kraan aan (zie afb.2).
Sommige modellen zijn voorzien van een slang voor de watertoevoer die beschermt is met
"Waterstop" (zie afb.1) waarbij het filtertje reeds deel uitmaakt van het mondstuk met schroefdraad.
Als de waterleidingsbuizen nieuw zijn of lange tijd niet gebruikt, dan moet u voordat u de machine aansluit eerst de kraan laten lopen totdat het

water helder en zonder vuiltjes is. Anders bestaat het risico dat de watertoevoer verstopt raakt met schade aan de machine.
Warmwateraansluiting
De machine kan worden aangesloten aan de warmwaterkraan (centrale verwarming) als deze niet warmer is dan 60°C.
In dit geval wordt de wastijd met 15 minuten verkort en is het resultaat een beetje minder.
De warmwateraansluiting moet worden uitgevoerd op dezelfde wijze als de koudwateraansluiting.

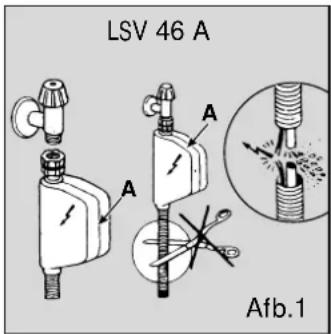

Waterstopsysteem
De vaatwasser (mod. LSV 46 A) is voorzien van een systeem dat de watertoevoer onderbreekt in het geval dat er een storing is in de toevoerslang of een lek binnen in de machine:
uw woning wordt zo voor waterschade behoedt.
Als voor een of andere reden de doos (die elektrische onderdelen bevat) schade mocht ondergaan, trek dan meteen de stekker uit het stopcontact. Teneinde het functioneren van het waterstopsysteem (de doos "A" met de toevoerslang) te garanderen mag dit alleen

in de positie zoals aangegeven in afb.1 worden aangesloten aan de kraan.
De toevoerslang mag nooit doorgesneden worden aangezien hij onderdelen bevat die onder stroom staan. Als de slang niet lang genoeg is moet hij worden vervangen met een slang van de juiste lengte. U kunt zich tot de vakhandel of de installateur wenden.
Aansluiting afvoerslang
Steek de afvoerbuis in een afvoer met een minimum doorsnede van 4cm, of hang hem over de gootsteen zonder knellingen of scherpe bochten; gebruik de bijgeleverde plastic elleboog (zie afbeelding hiernaast). De open kant moet op een hoogte tussen 40 en 100cm liggen en mag niet onder water liggen.

Belangrijk: de speciale plastic elleboog moet stevig aan de muur worden bevestigd om te vermijden dat de afvoerslang beweegt en het water buiten de afvoer loost.
Elektrische aansluiting
Steek de stekker in een goed geaard stopcontact ( het aarden is een veiligheidsgarantie die door de wet is voorgeschreven) nadat u heeft gecontroleerd of het voltage en de frequentie van uw net kloppen met de gegevens op het typeplaatje aan de binnenkant van de deur; controleer ook eerst het maximum vermogen van uw net en de machine, aangegeven op het typeplaatje. Als de stekker niet in het stopcontact past vervangt u de stekker, zo hoeft u geen adapters of dubbelstekkers te gebruiken, die oververhitting en schroeien kunnen veroorzaken.
BELANGRIJK:
De stekker van de vaatwasser moet na het inbouwen goed bereikbaar blijven zodat onderhoud in alle veiligheid kan worden uitgevoerd.
1) Normale afwas (IEC-EN 50242)
1) Normale afwas
2) Gereduceerde afwas
3) Spoelingen
4) Afwas glazen voorwerpen
4) Afwas glazen voorwerpen
5) Weken
