GEBRUIKSAANWIJZING LSI 41 Ariston Thermo

Veiligheid is een goede gewoonte

BELANGRIJK

Lees de aanwijzingen in dit boekje zorgvuldig aangezien zij belangrijke gegevens bevatten wat betreft de veiligheid van de installatie, het gebruik en het onderhoud.

Dit apparaat is conform de volgende EEG voorschriften:

• 73/23/CEE van 19/02/73 (Laagspanning) en verdere modificaties;

• 89/336/CEE van 03/05/89 (Elektromagnetische Compatibiliteit) en verdere modificaties.

• Verwijder zorgvuldig het verpakkingsmateriaal.

• Nadat u de verpakking heeft verwijderd moet u de machine controleren op eventuele transportschade. In geval van twijfel moet u zich tot een erkende installateur wenden.

• De vaatwasser mag alleen door volwassenen worden gebruikt en alleen voor het wassen van vaatwerk voor huishoudelijk gebruik.

• Volg deze fundamentele regels voor het gebruik:

• raak de machine niet aan als u blootsvoets bent of met natte handen of voeten,

• wij raden af verlengsnoeren en dubbelstekkers te gebruiken,
• de voedingskabel mag niet gekneld of scherp gebogen liggen,

-sluit altijd de stroom af als er zich storingen voorden of gedurende normaal onderhoud,

1. Houd de kinderen op een afstand van de wasmiddelen en van de vaatwasser als hij in werking is.
2. De machine mag nooit buiten worden geïnstalleerd, zelfs niet onder een afdak; het is hoogst gevaarlijk hem bloot te stellen aan regen en onweer.
3. Raak de weerstand niet aan gedurende en meteen na een wascyclus.
4. Leun niet op de open deur en ga er niet op zitten: de vaatwasser kan omkantelen.
5. In het geval van storingen moet u het water en de stroom afsluiten. Raadpleeg de paragraaf "Zijn er problemen?" en als u de oplossing daar niet vindt, wend u zich dan tot de installateur.
6. Een apparaat dat niet meer gebruikt wordt moet buiten werking worden gesteld door de voedingskabel door te snijden en te verhinderen dat de deur zich kan sluiten.

Om de doelmatigheid en veiligheid van dit toestel te garanderen raden wij u aan:

• voor reparaties alleen de Service Centers te bellen die door de fabrikant gemachtigd zijn.
- altijd gebruik te maken van originele onderdelen.

Van dichtbij gezien (bedieningspaneel)

Startknop ON - OFF

Controlelampje ON - OFF

Programmaknop

Controlelampje programma's

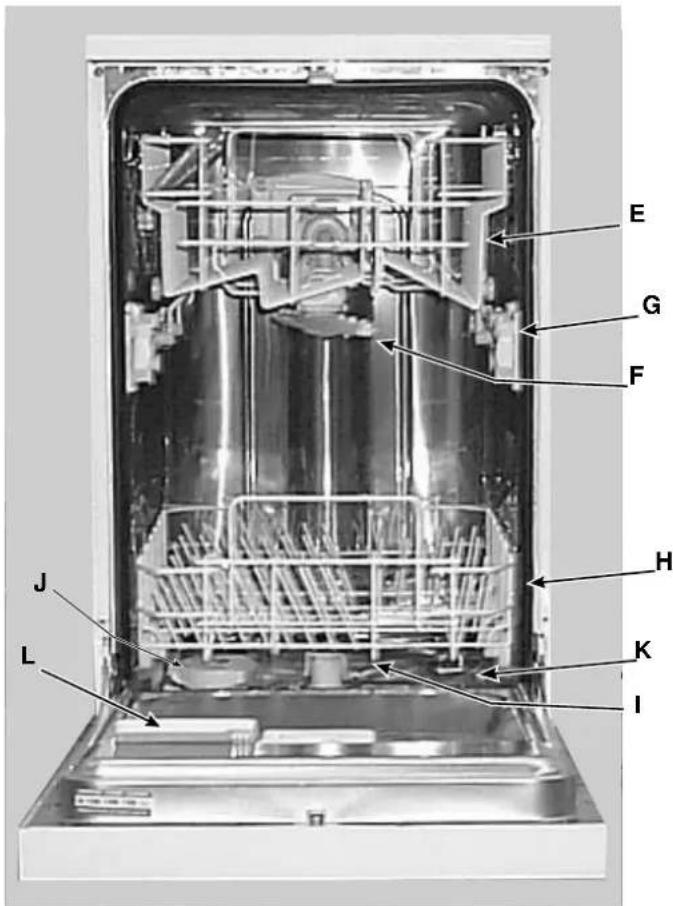

Van dichtbij gezien (de binnenkant)

Breedte cm. 44,5

Diepte cm. 57

Hoogte cm. 82

Capaciteit 8 standaard couverts

Waterdruk 20 KPa÷ 1MPa (0,2 ÷ 10 bar)

Spanning Zie label

Energieverbruik Zie label

Zekering Zie label

Zout .....

Het zout

De hardheid van het water varieert naar gelang de woonplaats. Hard water veroorzaakt kalksteenafzetting in de machine. Dankzij een waterontharder die speciaal zout voor vaatwassers gebruikt wordt de kalksteen uit het water verwijderd.

Zout bijvullen

Gebruik altijd speciaal zout voor vaatwassers.

Het zoutreservoir bevindt zich onder de onderste korf en wordt als volgt bijgevuld:

1. Trek de onderste korf uit, schroef de deksel van het reservoir los en verwijder hem.

2. Als u het reservoir voor de eerste keer opvult moet u hem met water vullen.

3. Plaats de bijgeleverde trechter op het gat en giet er ongeveer 2 kg zout in. Het is normaal dat er een beetje water overloopt.

4. Draai de deksel weer stevig dicht.

Het zoutreservoir wordt ongeveer na iedere 30 afwasbeurten bijgevuld.

Signaleringsapparaatje aanwezigheid zout (indien aanwezig)

Dit is een groen apparaatje in het midden van de deksel van de ontkalker: het geeft aan dat het reservoir vol is.

Als dit apparaatje niet zichtbaar is betekent het dat zout moet worden toegevoegd (zie paragraaf "Zout bijvullen").

Teneinde roestvorming te vermijden raden wij aan het zout bij te vullen net voordat u een programma gaat beginnen.

Het regelen van het zoutverbruik

De vaatwasser is in staat het zoutverbruik te regelen naar gelang de hardheid van het

water dat u gebruikt, voor het optimaliseren en de personalisatie van het zoutverbruik op het minimum noodzakelijke niveau.

Voor het regelen volgt u de volgende instructies:

1) Draai de deksel van het zoutreservoir los

2) Op de nek van het zoutreservoir staat een pijl (zie afb. hiernaast), draai, indien noodzakelijk, de pijl van het teken “_” tegen de klok in naar het teken “+” al naar gelang de hardheid van uw water.

Wij raden aan het regelen uit te voeren volgens het volgende schema:

Afwasmiddel en glansmiddel .....

Het afwasmiddel

Gebruik speciaal afwasmiddel voor vaatwassers. Vul het afwasmiddelbakje op voor iedere afwasbeurt volgens de aanwijzingen in het"programmaoverzicht". Het afwasmiddelbakje bevindt zich binnen in de deur.

Afwasmiddel opvullen

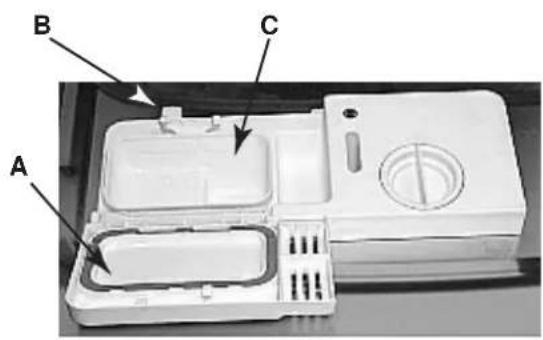

Druk op het knopje "B" om het dekseltje "A" te openen. Het afwasmiddel gaat in het bakje "C". Nadat het is opgevuld met afwasmiddel drukt u het dekseltje dicht tot het klikt.

Belangrijk: verwijder eventueel geknoeid afwasmiddel van de rand van het bakje zodat het dekseltje goed sluit.

Het glansmiddel

Dit product maakt het vaatwerk nog glanzender en beter droog; het wordt na ongeveer iedere 80 afwasbeurten bijgevuld (bij de modellen met een controlelampje voor het glansmiddel wordt iedere keer dat dit lampje aangaat het glansmiddel bijgevuld).

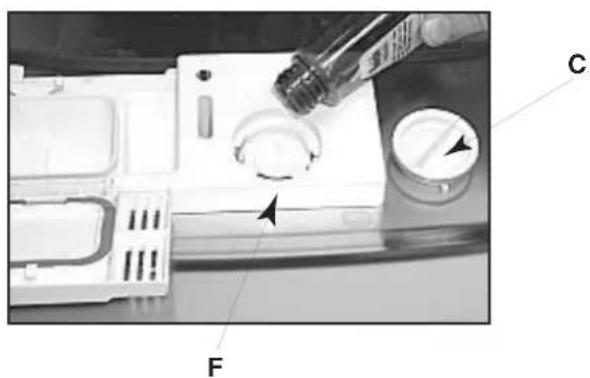

Glansmiddel bijvullen

Welk soort afwasmiddelbakje uw machine ook heeft, het glansmiddel bijvullen gaat altijd als volgt. Open de dop "C" tegen de klok in draaiend en vermijd bij het bijvullen dat het overloopt. De dosering kan bijgesteld worden door met een schroevendraaier aan de regulator "F" (onder de dop "C") te draaien. Er zijn 6 standen, normaal staat hij op 2.

Het bijstellen van de dosering van het glansmiddel zorgt ervoor dat het vaatwerk beter gedroogd wordt. Als het vaatwerk waterdruppels of watervlekken vertoont, dan moet u de afstelling op een hoger nummer zetten. Als het vaatwerk witte strepen vertoont draai dan de afstelling op een lager nummer.

Vaatwerk inladen

Voordat u het vaatwerk en bestek in de korven rangschikt moet u de grofste etensresten eraf spoelen zodat de filters niet worden verstopt met het gevolg dat de machine minder efficiënt werkt.

Aangebrande en aangekoekte pannen moeten geweekt worden voordat ze worden afgewassen om herhaling van het afwassen te vermijden. Trek de korven uit voor het inladen van het vaatwerk.

Gebruik onderste korf

Plaats in de onderste korf het vuilere vaatwerk: pannen, deksels, borden, soepborden, zoals aangegeven in de afbeelding hiernaast. Schotels en grote deksels worden bij voorkeur aan de zijkanten geplaatst, maar zodanig dat ze de sproeiarmen niet belemmeren.

• pannen, slabakken enz. moeten altijd omgekeerd erin
• heel diep vaatwerk wordt schuin gezet zodat het water eruit kan lopen

- Het bestek wordt geplaatst met de handvaten naar beneden; lepeltjes gaan in de hiervoor bestemde vakjes, als de korf is voorzien van zijvakjes (zie afbeelding A).

Extra-lang bestek gaat horizontaal aan de voorkant van de bovenkorf.

Gebruik bovenkorf

De bovenkorf is bestemd voor het fijnere en lichtere vaatwerk zoals glazen, theekopjes en koffiekopjes, schoteltjes, maar ook weinig vuile borden, lage sla-bakken en lage pannen.

Plaats de lichte stukken zodanig dat ze niet verplaatst kunnen worden door de waterstralen.

Plaatsing bovenkorf

Het is mogelijk de bovenkorf te verstellen op de hoge of lage positie. Hiervoor opent u de vleugelsluitingen van de rails en trekt u de korf eruit. Plaats hem met de voorste wieltjes in de hoge of lage positie en duw hem in de rail geheel naar achteren. Sluit de vleugelsluitingen (zie afb.F).

Onderkorf

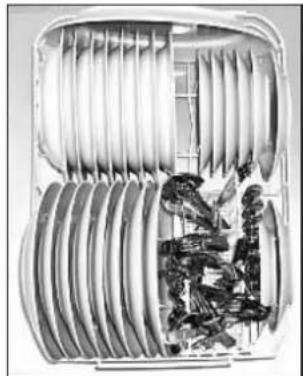

Lading standaardservies voor 8 (Voor IEC-EN 50242 proeven)

Het starten van de machine

Het starten van een afwasprogramma...

Nadat u alle handelingen heeft uitgevoerd die in de vorige paragrafen zijn beschreven, en nadat u de waterkraan geheel heeft opengedraaid, opent u de deur van de vaatwasser gedeeltelijk en drukt u op de ON-OFF knop "A" op het bedieningspaneel; het controlelampje "B" gaat aan. Nu is de machine ingeschakeld en klaar om geprogrammeerd te worden.

Starten en programma instellen

Kies het gewenste programma door op de programmeerknop "P" te drukken. Bij iedere druk op de knop gaat in volgorde één van de

programmacontrolelampjes "M" aan.

Kies het programma dat het beste is voor het soort vaatwerk dat u moet wassen (raadpleeg in het begin vaak de programmatabel in deze handleiding).

Doe de deur dicht en na enkelen seconden begint het afwasprogramma. Als het noodzakelijk is het programma te veranderen, lees dan de paragraaf "Uitschakelen of veranderen van een ingesteld programma".

Het einde van het afwasprogramma wordt aangegeven door het knipperen van het controlelampje "M" dat bij het zojuist beëindigde programma hoort.

Uitschakelen of veranderen van een ingesteld pro- gramma...

Belangrijk: een reeds ingesteld programma kan alleen worden veranderd als het net is begonnen, anders bestaat de mogelijkheid dat het afwasmiddel al is opgenomen en dat de machine het waswater reeds heeft afgevoerd.; in dit geval moet er weer afwasmiddel worden toegevoegd (zie paragraaf "Het toevoegen van afwasmiddel").

Voor het veranderen van een programma dat reeds is ingesteld moet de deur voorzichtig worden geopend om spetters heet water te vermijden, en vervolgens moet de programmeerknop "P" worden ingedrukt en enkele seconden ingedrukt gehouden: het bijhorende controlelampje "M" gaat uit en het programma is uitgeschakeld.

Voor het instellen van een nieuw programma moet u de aanwijzingen volgen in de paragraaf "Starten en programma instellen".

Als u een stuk vaatwerk heeft vergeten in te laden...

Het is mogelijk het afwasprogramma te onderbreken door de deur voorzichtig te openen om hete waterspetters te vermijden. Plaats het stuk vaatwerk en bij het sluiten van de deur neemt de machine het programma weer op waar het was onderbroken.

Aan het einde van het afwasprogramma...

Het einde van het programma wordt aangegeven met het knipperen van het controlelampje "M". Open de deur, schakel de machine uit door op de ON-OFF knop te drukken, doe de waterkraan dicht en wacht enkele minuten voordat u het vaatwerk eruit haalt, zo vermijdt u heet vaatwerk aan te pakken - gevoeliger voor stoten - en wordt het vaatwerk beter gedroogd.

Programmaoverzicht

Programma	Aanwijzingenprogramm-akeuze	programmabe schrijving	Afwas midde 1Gans midde 1
Intensieve afwas	Erg vuilvaatwerk enpannen (nijtvoor breekbarevaat)	Warme voorwas (45°C)Lange was 70°C2 spoelingen met koud waterWarme tusserspoeling 70°CDrogen	20 gr* *
Normale afwas(IEC~EN 50242)	Normaal vuilvaatwerk enpannerDagelijkse afwas	2 K ouje voorwasLange was 55°CWarme spoeling 70°CDrogen	20 gr* *
Snelle afwas	Economisch ensnej voor r wejngvuil vaatwerkdirect nagebruik Zonderdrogen	Korte was 40°CKouje spoeling	10 gr*
Weken	Voorwassenpannen envaatwerk inafwachting vande volgendePding	Korte koude was omaankoeken te voorkomen

Zuinigheidsmaatregelen

• Voor het zuinigste gebruik is het belangrijk de vaatwasser indien mogelijk met volle lading te gebruiken. Teneinde een muffe lucht en aankoeken te vermijden kunt u het programma "weken" laten lopen..
• Kies het juiste programma: de keuze van het programma hangt af van het soort vaatwerk en hoe vuil het is.

Onderhoud

Na iedere afwasbeurt

Na iedere afwasbeurt moet u de waterkraan dicht draaien en de deur van de machine op een kier laten staan zodat vochtigheid en dus muffe lucht niet worden vastgehouden.

Stekker uit het stopcontact

Voordat u overgaat tot schoonmaken of onderhoud van de machine moet u altijd de stekker uit het stopcontact halen: zo loopt u geen gevaar.

Geen oplosmiddelen of schuurmiddelen

De buitenkant van de machine en de deurrubbers worden met een vochtige doek gereinigd, nooit met een oplosmiddel of een schuurmiddel.

Eventuele vlekken op de binnenkant van de machine worden verwijderd met een doek die bevochtigd is met water en een beetje witte azijn of een speciaal reinigingsmiddel voor vaatwassers.

• Voeg de juiste hoeveelheid afwasmiddel toe: als u er teveel in giet krijgt u geen schonere vaat, maar alleen een grotere inbreuk op het milieu.
• Het is niet nodig het vaatwerk te spoelen voordat u het in de machine laadt.

Als u op vakantie gaat

Wanneer u op vakantie gaat raden wij aan een wasprogramma met lege machine te laten lopen, de waterkraan dicht te draaien en de deur op een kier te laten: de deurrubbers gaan zo langer mee en er vormen zich geen onplezierige geuren.

Vervoer

Indien mogelijk moet u de machine rechtop houden; indien dit niet mogelijk is kunt u hem op zijn achterkant laten steunen.

De deurrubbers

Etensresten die aan de deurrubbers vast blijven kleven vormen één van de oorzaken van muffe lucht in de machine. Reinig ze regelmatig met een vochtige spons.

Reinigen en speciaal onderhoud

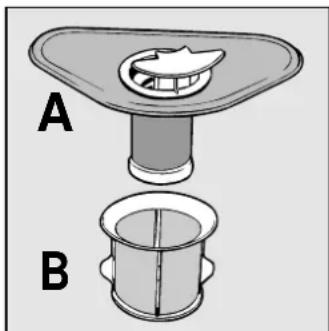

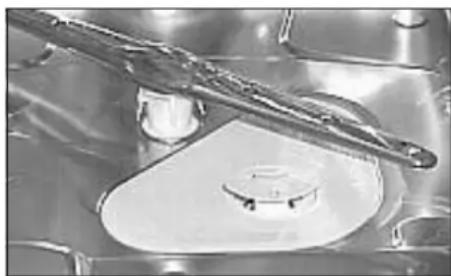

De filtergroep

Teneinde altijd goede resultaten te krijgen is het noodzakelijk vaak de filtergroep schoon te maken.

Het waswater wordt door de filter van de etensresten ontdaan en perfect gefilterd weer in circulatie gebracht. Het is dus noodzakelijk na iedere afwasbeurt de grootste stukjes

die in de beker en halfronde filter “A” zijn vastgehouden te verwijderen door hem onder stromend water te houden. De filtergroep wordt verwijderd door

het handvat van de beker naar boven te trekken. Minstens eens per week moet de hele filtergroep zorgvuldig gereinigd worden, bestaande uit de halfronde filter "A" en de microfilter "B".

Gebruik een borsteltje voor het reinigen van de filter en de microfilter.

Zet de twee elementen weer in elkaar zoals aangegeven in de onderstaande afbeeldingen en druk de hele groep weer

in zijn behuizing.

De vaatwasser mag niet zonder filter worden gebruikt. Als de filters op verkeerde wijze op hun plaats zijn aangebracht kan dit schade aan de machine veroorzaken en de doeltreffendheid van de vaatwasser negatief beïnvloeden.

Het reinigen van de sproeiarmen

Het kan gebeuren dat de gaatjes in de sproeiarmen verstopt raken met etensrestjes, controleer dit regelmatig en maak ze schoon (zie "Van dichtbij gezien" (intern) bij de letter F-1).

Het reinigen van de watertoevoerfilter

Reinig regelmatig de filter van de watertoevoer (zie afb. 2, paragraaf "het installeren") aan de mond van de kraan. Nadat u de kraan heeft dicht gedraaid schroeft u het uiteinde van de watertoevoerslang los, u verwijdert de filter en spoelt hem met zorg onder stromend water; breng vervolgens de filter weer op zijn plaats aan en schroef de waterslang weer vast.

Zijn er problemen?

Het kan gebeuren dat de vaatwasser niet of niet goed functioneert. Voordat u er hulp bijhaalt kijken we samen even wat er aan gedaan kan worden: het is mogelijk dat u vergeten heeft een knop in te drukken of een handeling uit te voeren die noodzakelijk is voor het functioneren van de machine.

De vaatwasser start niet

Heeft u gecontroleerd of:

de stekker goed in het stopcontact zit, de stroom niet is uitgevallen, de deur goed dicht is, de startknop op de positie "ON" staat, de waterkraan open staat.

De vaatwasser krijgt geen water

Heeft u gecontroleerd of:

de waterkraan wel open staat en goed is aangesloten aan de slang, uw huiswaterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.

Het vaatwerk wordt niet schoon

Heeft u gecontroleerd of:

de waterkraan wel open staat en goed is aangesloten aan de slang, uw waterleiding soms geen water of onvoldoende druk geeft, de slang gekneld zit, de filter van de watertoevoerslang verstopt is.

Het water loopt niet weg

Heeft u gecontroleerd of:

de afvoerslang soms gekneld zit.

Er zitten kalkvlekken of een witte waas op het vaatwerk

Heeft u gecontroleerd of:

de deksel van het zoutreservoir goed dicht is geschroefd, de dosering van het glansmiddel goed is afgesteld.

Storingssignalen

De vaatwasser is uitgerust met een veiligheidssysteem dat eventuele storingen in het functioneren vermeldt. Deze storingen worden aangegeven door het snel knipperen van één van de programma-controlelampjes ÉMÉ. Alleen als het controlelampje van het weken (zie programmaoverzicht) knippert moet u het programma annuleren zoals beschreven in de paragraaf ÉVeranderen van een ingesteld programmaÉ, vervolgens moet u controleren of de waterleiding water levert en of de kraan open is; als het lampje blijft knipperen moet u er een erkende installateur bij halen, met vermelding van het soort storing.

Als een willekeurig programma-controlelampje dat niet bij het weken hoort snel knippert moet u de machine uitschakelen en zich wenden tot een erkende installateur, met de vermelding welk lampje knippert.

Mocht de machine ondanks alle controles nog niet werken en de storing blijft bestaan, roept u er dan een bevoegde installateur bij met vermelding van de volgende informatie: - het soort storing

- de codenummers van het model (Mod.....) en het serienummer (S/N....) aangegeven op het etiket aan de zijkant van de deur.

Raadpleeg nooit onbevoegde installateurs en weiger niet-originele onderdelen.

Het installeren

Het plaatsen

Plaats de machine op de gewenste plek. Hij kan aansluiten aan de keukenkastjes ernaast of aan de muur, met de zijkanten of met de achterkant. Hij is voorzien van watertoevoer- en afvoerslangen die naar links of naar recht gericht kunnen worden, al naar gelang de installatie-behoefte.

Waterpas stellen

Als de machine geplaatst is kunt u indien nodig de hoogte ervan regelen en hem waterpas stellen door aan de stelschroeven te draaien; hij mag in ieder geval niet meer dan 2° hellen. Een goede horizontale positie zorgt voor het goed functioneren van de machine.

Het regelen van de stelschroeven

Plaats de machine in zijn behuizing en regel de hoogte ervan door aan de schroeven te draaien die zich onderaan de machine aan de voorkant bevinden. Draai de schroeven met een schroevendraaier met de klok mee om hem te verhogen en tegen de klok in om hem te verlagen.

Koudwateraansluiting

Sluit de toevoerslang aan een koudwaterkraan met schroefdraad van _ gas aan met

het bijgeleverde filtertje er tussenin. Draai hem stevig aan de kraan aan (zie afbeelding 2). Als de waterleidingsbuizen nieuw zijn of lange tijd niet gebruikt, dan moet u voordat u de machine aansluit eerst de kraan laten lopen totdat het water helder en zonder vuiltjes is. Anders bestaat het risico dat

de watertoevoer verstopt raakt met schade aan de machine.

Warmwateraansluiting

De machine kan worden aangesloten aan de warmwaterkraan (centrale verwarming) als deze niet warmer is dan 60°C.

In dit geval wordt de wastijd met 15 minuten verkort en is het resultaat een beetje minder.

De warmwateraansluiting moet worden uitgevoerd op dezelfde wijze als de koudwateraansluiting.

Aansluiting afvoerslang

Steek de afvoerbuis in een afvoer met een minimum doorsnede van 4cm, of hang hem over de gootsteen zonder knellingen of scherpe bochten; gebruik de bijgeleverde plastic elleboog (zie afbeelding hiernaast). De open kant moet op een hoogte tussen 40 en 100cm liggen en mag niet onder water liggen.

Belangrijk: de speciale plastic elleboog moet stevig aan de muur worden bevestigd om te vermijden dat de afvoerslang beweegt en het water buiten de afvoer loost.

Elektrische aansluiting

Steek de stekker in een goed geaard stopcontact ( het aarden is een veiligheidsgarantie die door de wet is voorgeschreven) nadat u heeft gecontroleerd of het voltage en de frequentie van uw net kloppen met de gegevens op het typeplaatje aan de binnenkant van de deur; controleer ook eerst het maximum vermogen van uw net en de machine, aangegeven op het typeplaatje. Als de stekker niet in het stopcontact past vervangt u de stekker, zo hoeft u geen adapters of dubbelstekkers te gebruiken, die oververhitting en schroeien kunnen veroorzaken.

BELANGRIJK:

De stekker van de vaatwasser moet na het inbouwen goed bereikbaar blijven zodat onderhoud in alle veiligheid kan worden uitgevoerd.
