| Type product | Magnetron met grill |
| Inhoud | 25 liter |
| Vermogen microgolf | 1000 W |
| Vermogen grill | 1200 W |
| Afmetingen (B x H x D) | 455 x 255 x 320 mm |
| Gewicht | 10,5 kg |
| Voedingsspanning | 230 V / 50 Hz |
| Vermogen opgenomen | 1350 W |
| Functies | Microgolf, grill, combinatie, ontdooien |
| Kook standen | 8 automatische programma's |
| Bediening | Draaiknop + toetsen |
| Display | LED |
| Deur | Scharnier links |
| Materialen | RVS buiten, keramische bodem |
| Reiniging | Met vochtige doek, geen schurende middelen |
| Veiligheid | Kinderslot, oververhittingsbeveiliging |
| Stroomverbruik standby | 0,5 W |
| Geluidniveau | 45 dB(A) |
| Netto gewicht met verpakking | 12,5 kg |
| Inclusief accessoires | Draaiplateau, grillrek |
Veelgestelde vragen - MWG 1000 Küppersbusch
Gebruikersvragen over MWG 1000 Küppersbusch
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Magnetron in PDF-formaat gratis! Vind uw handleiding MWG 1000 - Küppersbusch en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MWG 1000 van het merk Küppersbusch.
GEBRUIKSAANWIJZING MWG 1000 Küppersbusch
MWGD 900.0 Magnetron/afzuigkap-combinatie, met dubbele
microgolfverdeler.
tot 900 watt, quartz-grill 900 watt, en luchtcirculatie mogelijk.
Snelstartfunctie, automatische ontdooiprogramma's, 20 I roestvrijstalen kookruimte met draaiplateau.
MWG 1000.0 Magnetron, met dubbele microgolfverdeler tot 1000 watt,
quartz-grill 900 watt, snelstartfunctie, automatische ontdooiprogramma's,
20 I roestvrijstalen kookruimte met draaiplateau.
MW 900.0 Magnetron, met dubbele microgolfverdeler tot 900 watt,
snelstartfunctie, automatische ontdooiprogramma's, 20 I roestvrijstalen kookruimte met draaiplateau en elektronische timer.
MW 800.0 Magnetron, met microgolfverdeler tot 750 watt,
99 minuten 99 seconden timer, vermogensregeling met 10 bereidingsstanden, programma-automaat met 4 standen.
Inleiding
Elk apparaat wordt voor het verlaten van de fabriek zorgvuldig getest; niettemin moet het correct opgesteld en bediend worden.
Ondanks alle veiligheidsmaatregelen hangt de veiligheid van de correcte installatie, de juiste bediening en het onderhoud door de gebruiker af.
Het is dringend noodzakelijk, dat de eigenaar vooraf de gebruiksaanwijzing doorleest, zodat het apparaat correct wordt gehandhaafd, veilig werkt en goede resultaten gegarandeerd zijn.
WAARSCHUWING - MICROGOLVENENERGIE
PERSONEN MOGEN AAN DE DOOR DE MAGNETRON, GOLFGELEIDER OF ANTENNE, INDIEN DEZE VERKEERD GEBRUIKT OF AANGESLOTEN ZIJN, UITGESTRAALDE MICROGOLVENENERGIE NIET WORDEN BLOOTGESTELD. ALLE INGANGS- EN UITGANGS- MAGNETRONAANSLUITINGEN, GOLFGELEIDERS, KOPPELRINGEN EN PAKKINGEN ZIJN JUIST TE BEVESTIGEN EN AF TE DICHTEN. HET APPARAAT MAG NOOIT ZONDER MICROGOLVENABSORBERENDE LADING WORDEN BEDIEND. NOOIT IN EEN OPEN GOLFGELEIDER OF ANTENNE KIJKEN, ALS DE MAGNETRON ONDER SPANNING STAAT. HET APPARAAT MAG NOOIT ZONDER OMBOUW WORDEN BEDIEND, BEHALVE BIJ EEN PROEFDRAAIING. DAARBIJ IS ECHTER DE MAGNETRON EN DE ZICHTBARE MICROGOLVENAANSLUITINGEN OP UITTREDING VAN MICROGOLVEN TE METEN.
OPGEPAST
Het apparaat mag onder de volgende omstandigheden niet worden gebruikt:
- deur sluit niet goed af aan de deurlijsten, door verwringing of door beschadigde scharnieren.
- beschadigde deur of deurpakking.
- duidelijk beschadigd apparaat.
- niet goed sluiten van de deur.
Wanneer onderdelen van het deurslot, de deur van het apparaat of delen van de hoogfrequentiekring defect zijn, mag het apparaat niet worden gebruikt. Deze onderdelen moeten worden vervan gen.
2. Reparatie en onderhoud
Belangrijke opmerkingen
Alle ingrepen en reparaties aan magnetrons mogen enkel door een door de fabrikant opgeleide en geautoriseerde vakman doorgevoerd worden.
Door het gebruik van speciaal gereedschap, zoals de TORX-schroevendraaier en meetapparatuur voor lekkages, wordt de veiligheid verhoogd.
Om ongelukken en schade aan het apparaat te vermijden, zijn volgende regels bij de reparatie op te volgen:
Voor het openen van de ombouw de netstekker uittrekken of de zekering van de apparatengroep uitschakelen. Mindestens 3 Minuten warten.
Vooraleer het apparaat na de reparatie weer wordt aangesloten, moet worden gecontroleerd of:
-alle interne aansluitingen goed aangesloten zijn
-alle draden geïsoleerd zijn en niet met de apparatendeur, de ombouw of met scherpe kanten in aanraking kamen
-alle contacten van veiligheidsleidingen elektrisch en mechanisch in orde zijn
-geen veranderingen of andere ingrepen aan de ingebouwde veiligheidsvoorzieningen uitgevoerd zijn
-alle reserveonderdelen aan de door de fabrikant gestelde specificaties voldoen.
Technische voorwaarden
Gemeten bij een omgevingstemperatuur van 25 °C
Elektronica
(alle spanningen gaan uit van een gemiddelde waarde)
Aansluitspanning
207 - 244 V
Vermogen
210 - 244 V
Testspanning (wettelijke bepaling)
207 - 244 V
Elektrische aansluitingen (EN-335-1)
230 V
Frequentie
50 Hz
Fasen
Enkelfasige uitvoering
Nominaal ingangsvermogen
Magnetron 1500 W (tijdelijk), 1400 W (constant)
Grill 900 W
Crisp (grill + magnetron) 2550 W
Afzuigkap 355 W / 290 W (gloeilampen / PL-lamp)
Totaal 2850 W / 2775 W (in koude toestand), 2600 W / 2550 W (in warme toestand) (gloeilampen / PL-lamp)
Nominaal ingangsvermogen
Magnetron 7 A
| Grill | 4,2 | A |
| Crisp | 11 | A |
Crisp 10A (CH / DK)
Afzuigkap 2,3 A / 2,2 A (gloeilampen / PL-lamp)
Totaal 13 A / 12,5 A (in koude toestand), 11,7 A / 11 A (in warme toestand)
(gloeilampen / PL-lamp)
Zekering
| DE | 16 | AL |
| 16 AH |
Eigenschappen van de magnetron
Uitgangsvermogen 850 W + 10 % /- 50 W
(overeenkomstig IEC 7051) (bij lege kookruimte)
| Vermogenregeling | Aan/Uit-toets | |
| Cyclustijd | 20,5 | sec. |
Vermogensniveaus 8 (tussen 0 W en 850 W)
Eigenschappen van de quartz-grill
Vermogensverdeling 2,2 W / cm²
Grillruimte 330 cm2
Opwarmtijd 30 sec.
Max. ingangsvermogen (bij 230 V) 900 W
Eigenschappen van de afzuigkap volgens DIN 44971
Ventilatievermogen (luchtafvoer) 360 m3/ uur
Ventilatievermogen (circulatielucht)240 m3/ uur
Druk 345 Pa
Timer
90 minuten
Lamp kookruimte
Energiespaarlamp 1000 uurprestatie, 240 V max. vermogen 25 W, kan niet door de klant worden vervangen.
Lamp afzuigkap
Standaardlamp 2 x 40 W 230 / 240 V E14, kan door de klant worden vervangen.

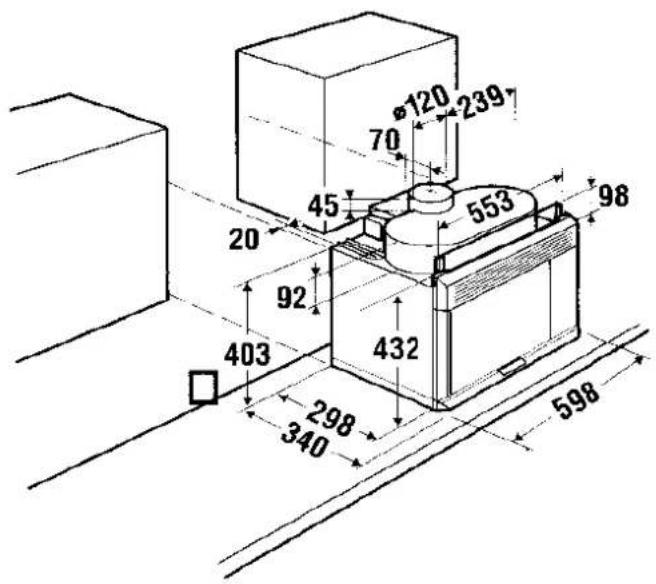

Met onderdelen voor luchtafvoer 600 x 300 - 340 x 540 (B x D x H)
Afstand tot de kookplaat min. 430 mm
Luchtafvoerbuis 120 mm
Inbouwset 4-punts ophangingssysteem
Muurafstand instelbaar van 0 - 40 mm, in stappen van 5 mm
Belasting min. 60 kg op bevestigingssysteem
Inbouw is mogelijk zonder de decoratie te verwijderen.
Demontage van de magnetron-eenheid en de ventilatormotor is bij een servicebeurt mogelijk, zonder dat het hele apparaat van de muur moet worden genomen.
Materiaal kookruimte
Roestvrij staal
Techniek
Geluidsniveau
Magnetron 58 dBA (1 pW) IEC 704
125 Hz max. 66 dB
250 Hz max. 62 dB
Afzuigkap 68 dBA (luchtafvoer)
67 dBA (circulatielucht)
Totaal 68 dBA (luchtafvoer)
67 dBA (circulatielucht)
Verlichting van de kookplaat
Afstand 430 mm 290/315 Lux (gloeilampen / PL-lamp)
Afstand 650 mm 230/240 Lux (gloeilampen / PL-lamp)
Microgolveninvoer, draaiplateau
De microgolven worden vanuit twee plaatsen in de kookruimte ingevoerd. Dit nieuwe systeem wordt Dubbele Microgolven Invoer (DMI) genoemd. Het roterende draaiplateau zorgt ervoor, dat de energie door het voedsel gelijkmatig wordt opgenomen. Het draaiplateau bestaat uit een draaikruis en een glazen bord.
Grill (MWGD 900.0 en MWG 1000.0)
Het grillelement is een krachtige quartzgrill, die uit twee glazen buizen bestaat, die door serieschakeling met elkaar verbonden zijn. Ze zijn in een speciale houder aan het plafond van de ovenbinnenkantgemonteerd. Om te vermijden dat de glazen buizen worden aangeraakt, zijn ze tevens door een afdekking aan de binnenkant beschermd, die aan de binnenkant van de oven is vastgelast. Het grillelement kan in de kookruimte niet gereinigd worden.
2.2 Nieuwigheden
Crisp
-Hier werd een combinatie uit
-Grill
-Magnetron
-Crispplaat (speciale metalen plaat die binnen twee minuten op 200°C is opgewarmd) ontwikkeld.
Ventilatie en luchtstroom
2.3 Beschrijving en functie van de onderdelen
Ontstoorfilter Tijdens het gebruik van het apparaat worden eventuele bijgeluiden, veroorzaakt door radio of televisie, ontstoord.
Ventilatiemotor De ventilatiemotor zet de ventilator in beweging, die door de
ventilatieopeningen aan de rechterzijde lucht aanzuigt en deze dan om de magnetron en de transformator blaast. Een gedeelte van de lucht wordt in de ombouw geblazen om de antenne aan het draaien te brengen en het teveel aan stoom van de gerechten te verwijderen. De lucht wordt in de richting van de ventilatieopeningen, de linkerzijde en aan de achterkant naar boven geblazen en afgezogen.
Lamp binnenverlichting
De binnenverlichting dient ter controle van de gerechten, die door het raam van de deur kunnen worden bekeken. De verlichting van de kookruimte is steeds uitgeschakeld, als de bereidingstijd is ingesteld.
Hoogspanningstransformator
De taak van de hoogspanningstransformator is het opwekken van verwarmingsenergie voor het verwarmen van de magnetron evenals het opwekken van hoogspanning voor de magnetronbuis. Tijdens het kookproces worden de voor de primaire spoel benodigde 220 V \~ (240 V) in ongeveer 3,3 \~ V aan de gloeispanningswikkeling en in ongeveer 2300 V \~ aan de secundaire hoogspanningsspoel van de vermogenstransformator omgezet.
Half golven-spannings De halfgolven-spanningsverdubbelingsring bestaat uit een
verdubbelingsring spanningsregelaar en een condensator met een shuntweerstand,
die de 2300 V van de secundaire spoel van de hoogspanningstransformator in ca. 4000 V = voor de werking van de magnetron moet omzetten.
Magnetronbuis De magnetron wekt microgolven op aan de hand van sterke
elektrische en magnetische velden. De microgolven worden in de kookruimte geleid, waar ze door de antenne gelijkmatig worden verdeeld en de gewenste warmte in de gerechten produceren.
Storingsbewakings- Normaal gesproken is dit een open schakelaar; hij is gesloten
schakelaar als de deur geopend is. Mocht de deurschakelaar om wat voor reden
dan ook gesloten blijven, dan brandt de zekering door kortsluiting door. De kortsluitingsstroom is door de weerstand 3104/3105 begrensd.
Deurschakelaars Deze schakelaars zijn veiligheidsschakelaars, die door de deur in
werking worden gezet. De schakelaar 1040 onderbreekt de stroom naar de elektronische besturing en de display. Schakelaar 1040 is de hoofddeurschakelaar.
Opmerking: Defecte schakelaars moeten meteen worden vernietigd, om mogelijk hergebruik te vermijden.
Grill De grill (MWGD 900.0) kan niet worden neergeklapt om de
binnenkant van de kookruimte gemakkelijker te reinigen. De hitte, die van de grill, respectievelijk van het verwarmingselement afkomt, is zo hoog, dat het vuil wordt afgebrand.
Motor draaiplateau
De motor van het draaiplateau is een kleine synchroonmotor, die het draaiplateau via een draaikruis aandrijft. De motor kan vanuit elke stand starten.
3. Reparatie en onderhoud
Belangrijke opmerkingen
Alle ingrepen en reparaties aan magnetrons mogen enkel door een door de fabrikant opgeleide en geautoriseerde vakman doorgevoerd worden.
Door het gebruik van speciaal gereedschap, zoals de TORX-schroevendraaier en meetapparatuur voor lekkages, wordt de veiligheid verhoogd.
Om ongelukken en schade aan het apparaat te vermijden, zijn volgende regels bij de reparatie op te volgen:
Voor het openen van de ombouw de netstekker uittrekken of de zekering van de apparatengroep uitschakelen.
Vooraleer het apparaat na de reparatie weer wordt aangesloten, moet worden gecontroleerd of:
◆alle interne aansluitingen goed aangesloten zijn
◆alle draden geïsoleerd zijn en niet met de apparatendeur, de ombouw of
◆met scherpe kanten in aanraking kamen
◆alle contacten van veiligheidsleidingen elektrisch en mechanisch in orde zijn
♦geen veranderingen of andere ingrepen aan de ingebouwde veiligheids- voorzieningen uitgevoerd zijn
◆alle reserveonderdelen aan de door de fabrikant gestelde specificatie voldoen.
WAARSCHUWING MICROGOLVENENERGIE
PERSONEN MOGEN AAN DE DOOR DE MAGNETRON, GOLFGELEIDER OF ANTENNE, INDIEN DEZE VERKEERD GEBRUIKT OF AANGESLOTEN ZIJN, UITGESTRAALDE MICROGOLVENENERGIE NIET WORDEN BLOOTGESTELD.
ALLE INGANGS- EN UITGANGS-MAGNETRONAANSLUITINGEN, GOLF-GELEIDERS, KOPPELRINGEN EN PAKKINGEN ZIJN JUIST TE BEVESTIGEN EN AF TE DICHTEN.
HET APPARAAT MAG NOOIT ZONDER MICROGOLVENABSORBERENDE LADING WORDEN BEDIEND.
NOOIT IN EEN OPEN GOLFGELEIDER OF ANTENNE KIJKEN, ALS DE MAGNETRON ONDER SPANNING STAAT.
HET APPARAAT MAG NOOIT ZONDER OMBOUW WORDEN BEDIEND.
3.1 Demontage voor onderhoud van de afzuigkap
Voor onderhoud kan het apparaat wegens zijn hoge gewicht (ca. 40 kg) normaal gesproken niet in zijn geheel door een persoon van de muur worden gehaald!
Contactpuntenrand / motoren van de afzuigkap
De contactpuntenrand en de motoren van de afzuigkap zijn van bovenaf toegankelijk. Eventueel moet de houten afdekplaat boven de combinatie verwijderd worden.

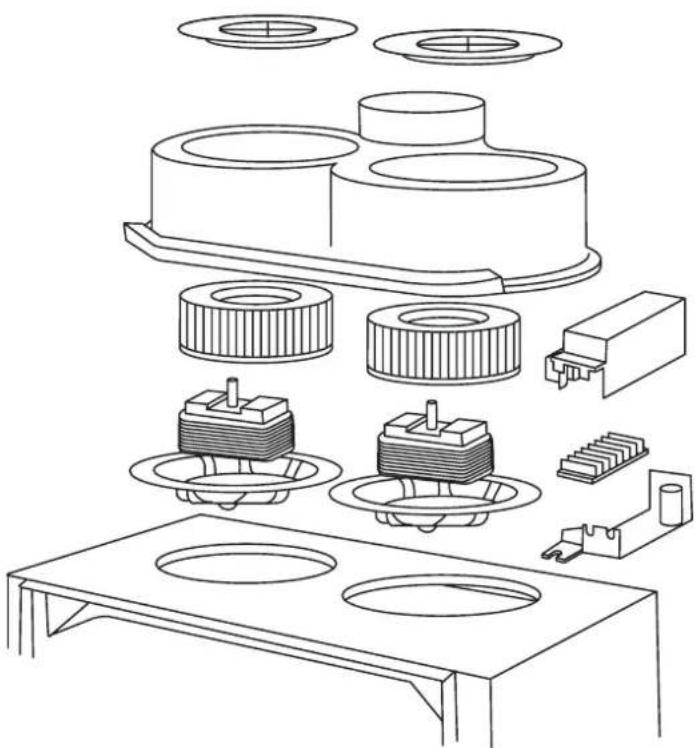

Motoren
De ventilatiemotoren van de afzuigkap zijn na het verwijderen van de afdekking A (7 schroeven) toegankelijk.
3.2 Magnetron en besturing van de afzuigkap
Voor het onderhoud van de magnetron en de besturing van de afzuigkap moet de magnetron uit de afzuigkap worden verwijderd. Dit is mogelijk bij combinaties die aan de muur hangen.
Uitbouwen: De onderdelen kunnen in de hieronder genoemde volgorde gedemonteerd worden.
-

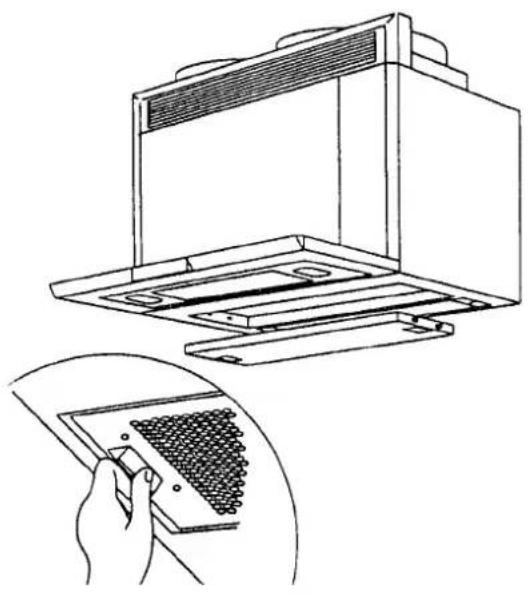

Vetfilter (A)
-
Vier Torx (B) schroeven (zichtbaar na het verwijderen van de vetfilter en het uittrekken van het vlakscherm) van beneden af verwijderen
-
Luchtrooster (C) boven (2 schroeven)
-
Linker afdekplaat (D) door optillen verwijderen
-
Contactpuntenkastje openen
-
Aansluitkabel voor magnetron (F) en de besturing afzuigkap (G) bij het contactpuntenblok van boven aftrekken
-
Magnetron uit de ombouw van de afzuigkap trekken
-

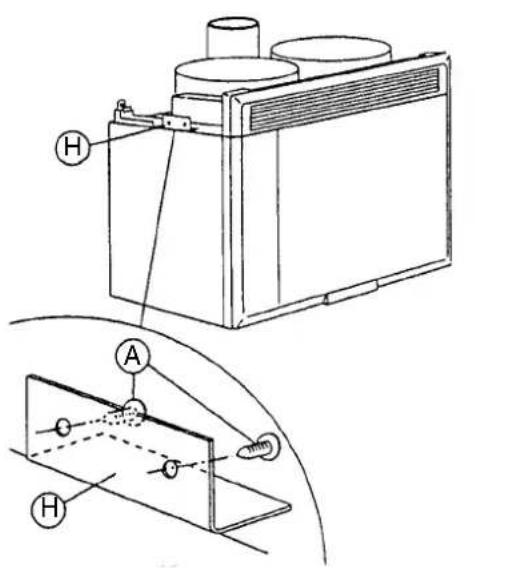

De afdekplaat (H) van de magnetron kan door optillen worden losgemaakt, waarna de schakelaars van de afzuigkap toegankelijk zijn

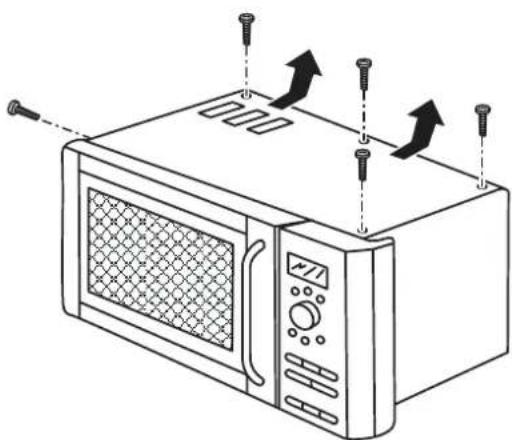

Verwijderen van de frontplaat
Voor het verwijderen van de ombouw eerst de netstekker eruit trekken.
Na het verwijderen van de ombouw zijn de onder hoogspanning staande delen voor technische werkzaamheden toegankelijk.
Verwijderen afdekplaat
Afdekplaat optillen en voorzichtig verwijderen.

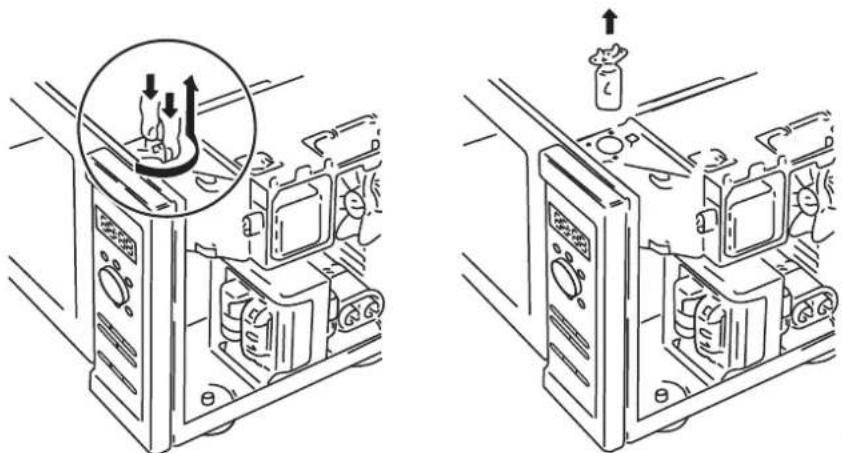

Lamp van de binnenverlichting vervangen
Voordat de grill respectievelijk het verwarmings- element kan worden vervangen, moet eerst de ventilator met de ombouw worden verwijderd.
De magnetron vervangen
De isolatie van het luchtkanaal vervangen
Toegang tot de draaiplateaumotor bij MWGD 900.0
Toegang tot de draaiplateaumotor bij MWG 1000.0, MW 900.0 en MW 800
Controle van de hoogspanningstransformator
Opgepast: Bij het garen staan de hoogspanningsklemmen van de transformator onder een spanning van 2300 V \~. Bij het controleren zijn meetinstrumenten, handen enz. weg te houden van de hoogspanningsklemmen.
◆Het apparaat uitschakelen en de condensator met een geïsoleerde schroevendraaier ontladen.
◆De aansluitkabel van de condensator van de hoogspannings-transformatorklem losmaken.
◆De voltmeter met een krokodillenklem aan de gloeidraadklemmen van de magnetron aansluiten, daarbij altijd afstand van de voltmeter en kabels houden.
◆Het apparaat op het net aansluiten en het gaarproces laten beginnen. De voltmeter moet 3,3 V \~ aangeven.
Opgepast: Voordat de voltmeter wordt weggenomen, moet het apparaat uitgeschakeld zijn.
◆Duidt het meetinstrument geen spanning aan, dan moet men de juiste waarde instellen en controleren of de spanning aan de primaire spoel van de transformator tijdens het garen 220 V \~ (240 V) bedraagt.
Anodespanning
Het is uit veiligheidsredenen niet raadzaam noch noodzakelijk dat de anodespanning gemeten wordt, omdat het apparaat onder hoogspanning staat (ca. 4 kV).
4.1 Bauteilprüfung
Opmerking: Bij het vervangen van de magnetron moet men op het volgende letten:
◆De aansluitkabels aan de magnetronklemmen niet verwisselen.
◆Het apparaat gebruiken wanneer de HF-pakking ontbreekt of beschadigd is. Deze pakking is om de magnetrondome aangebracht en verhindert dat er lekstraling kan uittreden.
Waarschuwing: Bij het vervangen van de magnetron erop letten dat de dome niet door metaaldelen wordt gekrast, want zelfs het kleinste metaalsplintertje op de keramische dome kan de levensduur van de magnetron aanzienlijk verkorten.
4.1.2 Condensator controlleren
Als de condensator een open stroom kringloop vertoont, dan is de magnetron niet met hoogspanning verzorgd.
De kortsluiting van de condensator heeft als gevolg dat de netzekering door hoog stroomverbruik doorbrandt.
De open of kortgesloten condensator kan met een ohmmeter gecontroleerd worden.
◆Netstekker uittrekken.
Condensator ontladen.
Kabels van de condensator verwijderen.
◆Met een ohmmeter met de hoogste schaalverdeling wordt de weerstand tussen de klem "C" en de andere klemme gemeten.
De aanwijsnaald moet kort hoogslaan, daarbij de continuïteit aangeven en tegen het oneindige wijzen, als de condensator geladen is. Ook bij het omkeren van de meetpennen moet dit resultaat verschijnen.
Als de ohmmeter de continuïteit tussen de condensatorklemmen aangeeft of geen fluctuaties vertoont, moet de condensator worden vervangen.
4.1.3 Hoogspanningsdiode controleren
De hoogspanningsdiode is niet meer in de condensatorombouw ingebouwd. Ze ligt buiten de ombouw. De hoogspanningsdiode is op dezelfde manier ingebouwd als de hoogspanningscondensator.
De controle van de werking van de diode met een gebruikelijke ohmmeter kan moeilijk zijn. Duidt de ohmmeter tegen het oneindige aan, dan moet niet de conclusie getrokken worden dat de diode defect is. Altijd als een weerstand in beide richtingen gemeten werd, is deze diode defect.
Opmerking: Diverse ohmmeters geven bij metingen verschillende resultaten aan. Het is daarom aan te raden het meetinstrument eerst aan een diode te testen die in orde is, voordat verdere diodecontroles worden uitgevoerd.
5. Installatie
5.1 Afmetingen
5.2 Montagemogelijkheden
Direct aan de muur gemonteerd, past de magnetron-afzuigkap-combinatie perfect tussen twee 30 cm diepe bovenkasten.
Om het apparaat ook aan andere keukenmeubels te kunnen aanpassen, kan het tot 34 cm diepte worden ingesteld.
Door deze flexibiliteit is een perfecte integratie gegarandeerd.
5.3 Installatieaanwijzingen
Deze magnetron-afzuigkapcombinatie kan zowel boven een elektrische kookplaat a/ boven een gaskookplaat geïnstalleerd worden.
Beslist de minimumafstand respecteren!

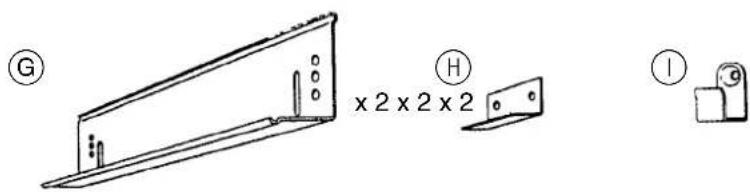

5.3.1 Montageonderdelen
Om de ophanging juist in de wand te kunnen verankeren, worden er schroeven voor een stenen muur (E - met plug), alsmede voor een houten wand (F) meegeleverd.
5.3.2 Montage
Bohrabstand 540 mm
Om de ophanging in de muur te verankeren, worden er twee gaten met een afstand van 540 mm geboord.
Wordt het apparaat niet direct tegen de muur gemonteerd, dan de schroeven van de nivelleringsrail noch niet te vast draaien, omdat kleine justeringen nog mogelijk moeten zijn.
Om eventuele beschadigingen tijdens de installatie te vermijden, beslist de metalen filtercassette verwijderen.

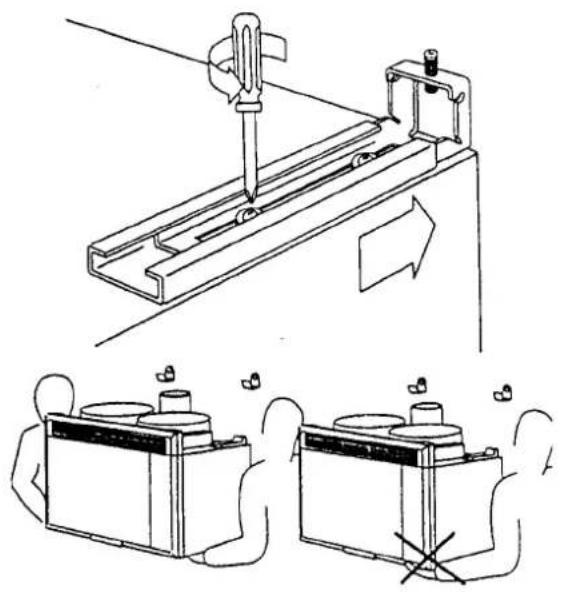

Beide schroeven van de verstelbare rails losdraaien en het apparaat in de haken aan de muur hangen.
Het apparaat altijd met twee personen ophangen en niet aan de voorkant optillen.
De helling en de afstand tot de muur kan men aan de rails nauwkeurig instellen.
De nauwkeurige horizontale justering kan men met de stelschroef in de ophanging uitvoeren.
Als het apparaat direct tegen de muur wordt gemonteerd, dan de bijgeleverde haak H links op het apparaat leggen en met de schroeven A aan het zijkastje bevestigen. Hierdoor kan het apparaat niet per ongeluk worden uitgehangen.

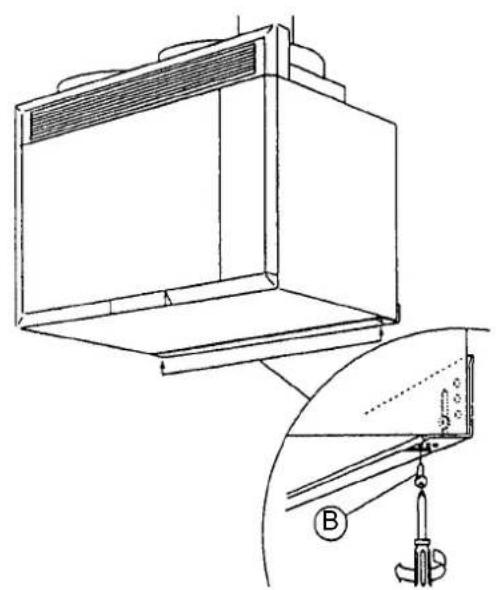

Indien het apparaat niet direct tegen de muur gemonteerd is, dan na de justering het apparaat met de schroeven B aan de nivelleringsrail G vastmaken. Hierdoor is deze tegen abusievelijke uithanging gezekerd.

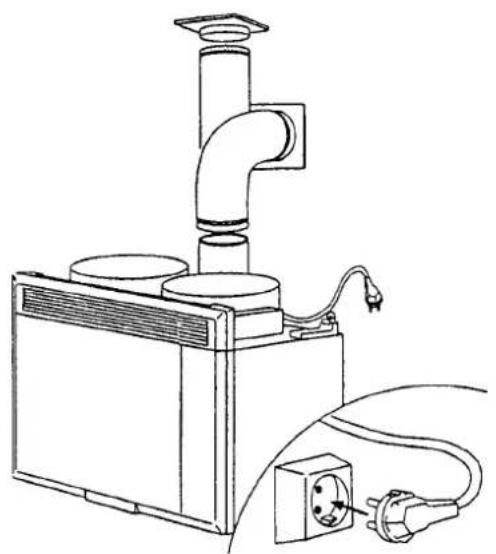

Verbinding met de luchtafvoerpijp maken. Magnetron op het stroomnet aansluiten.
Elektrische aansluitwaarden
Spanning 230 V
Frequentie 50 Hz
Totale aangesloten belasting 2550 W
Microgolvenfrequentie 2450 MHz
Stroomopname 7 A
Beveiliging 10 A
Uitgangsvermogen magnetron 1000 W
Timer 90 min., digitaal
Materiaal kookruimte
Roestvrij staal
Accessoires
Ontdooirooster met twee etages en draaiplateau (standaardaccessoire)
Inbouwset wit (extra accessoire Nr. 255)
Inbouwset zwart (extra accessoire Nr. 256)
Service Manual MWG 1000.0 33
5.4 Aansluitschema MWG 1000.0
5.5 Aansluitschema MWG 1000.0
Aansluitschema MWG 1000.0
Elektrische aansluitwaarden
Spanning 230 V
Frequentie 50
Hz
Totale aangesloten belasting 1600 W
Microgolvenfrequentie 2450 MHz
Stroomopname 7 A
Beveiliging 10 A
Uitgangsvermogen magnetron 900 W
Timer 90 min., digitaal
Materiaal kookruimte
Roestvrij staal
Accessoires
5.6 Aansluitschema MW 900.0
1040 Bewakingsschakelaar Elektronica
1050 Bewakingsschakelaar
1060 Deurschakelaars
1070 Lüftermotor
1080 Motor draaiplateau
1101 Relais
1110 Timer
1120 Lamp binnenverlichting
Kookruimte bruto volgens 1 EC 705
340 mm x 290 mm x 210 mm (20,0 l)
(B × D × H)
Elektrische aansluitwaarden
Spanning 230 V
Frequentie
50
Hz
Totale aangesloten belasting 2550 W
Microgolvenfrequentie 2450 MHz
Stroomopname 7 A
Beveiliging 10 A
Uitgangsvermogen magnetron 900 W
Timer 90 min., digitaal
Materiaal kookruimte
Roestvrij staal
Service Manual MWG 1000.0 39
5.7 Aansluitschema MWGD 900.0
- Inleiding
- WAARSCHUWING - MICROGOLVENENERGIE
- OPGEPAST
- Reparatie en onderhoud
- Belangrijke opmerkingen
- Timer
- Lamp kookruimte
- Lamp afzuigkap
- Materiaal kookruimte
- Techniek
- Geluidsniveau
- Verlichting van de kookplaat
- Microgolveninvoer, draaiplateau
- Grill (MWGD 900.0 en MWG 1000.0)
- Nieuwigheden
- Crisp
- Ventilatie en luchtstroom
- Beschrijving en functie van de onderdelen
- Lamp binnenverlichting
- Hoogspanningstransformator
- Motor draaiplateau
- Reparatie en onderhoud
- WAARSCHUWING MICROGOLVENENERGIE
- Demontage voor onderhoud van de afzuigkap
- Contactpuntenrand / motoren van de afzuigkap
- Motoren
- Magnetron en besturing van de afzuigkap
- Verwijderen van de frontplaat
- Verwijderen afdekplaat
- Lamp van de binnenverlichting vervangen
- Toegang tot de draaiplateaumotor bij MWGD 900.0
- Toegang tot de draaiplateaumotor bij MWG 1000.0, MW 900.0 en MW 800
- Controle van de hoogspanningstransformator
- Anodespanning
- Bauteilprüfung
- Condensator controlleren
- Hoogspanningsdiode controleren
- Installatie
- Afmetingen
- Montagemogelijkheden
- Installatieaanwijzingen
- Montageonderdelen
- Montage
- Elektrische aansluitwaarden
- Accessoires
- Aansluitschema MWG 1000.0
- Aansluitschema MWG 1000.0
- Aansluitschema MW 900.0
- Aansluitschema MWGD 900.0
Merk : Küppersbusch
Model : MWG 1000
Categorie : Magnetron
