Merk	Haier
Model	AS09BS4HRA
Producttype	Airconditioner (split-unit)
Binnenunit afmetingen (ca.)	800 x 300 x 200 mm
Buitenunit afmetingen (ca.)	700 x 500 x 250 mm
Gewicht binnenunit (ca.)	10 kg
Gewicht buitenunit (ca.)	30 kg
Stroomvoorziening	230V / 50Hz, enkelfasig
Koelmiddel	R410A (HFC)
Werkingsmodi	Koelen, Verwarmen, Ontvochtigen, Ventilator, Auto
Slaapfunctie	Ja, met automatische temperatuuraanpassing
Timerfunctie	Ja, aan/uit timer instelbaar
Afstandsbediening	Ja, met LCD-display en alle functies
Luchtfilter	Wasbaar, elke 2-4 weken reinigen
Aansluitingen koelleiding	Vloeistof 6,35 mm, gas 9,52 mm (voor 07K-12K)
Veiligheid	Aardlekschakelaar, beveiliging tegen oververhitting, 3 minuten herstartbeveiliging
Zekering binnenunit	T.3.15A / 250V
Zekering buitenunit	T.25A / 250V
Toepasbaar bereik koelen	Binnen: 21-32°C DB/WB, Buiten: 18-46°C DB
Toepasbaar bereik verwarmen	Binnen: 15-27°C DB, Buiten: -7°C tot 24°C DB/WB (inverter tot -15°C)
Extra functies	Turbo, Quiet, Health (indien beschikbaar), Swing verticaal/horizontaal
Onderhoud	Reinig luchtfilter regelmatig, vermijd obstructie, schakel stroom uit bij langdurig niet gebruiken
Geluidsniveau (ca.)	Binnenunit: 30-45 dB(A) (afhankelijk van stand)
Energieklasse	Niet gespecificeerd in handleiding

Veelgestelde vragen - AS09BS4HRA HAIER

Hoe stel ik de timer in op mijn Haier AS09BS4HRA?

Hoe reinig ik het luchtfilter van de airco?

Wat betekent een knipperend of wazig display op de afstandsbediening?

Hoe gebruik ik de slaapfunctie?

Wat moet ik doen als de afstandsbediening niet werkt?

Hoe activeer ik de Health-functie?

Wat is het werkingsbereik van de airconditioner?

Hoe regel ik de luchtstroomrichting?

Wat moet ik controleren bij slechte koeling?

Hoe vaak moet ik het luchtfilter vervangen?

GEBRUIKSAANWIJZING AS09BS4HRA HAIER

- Gelieve deze gebruiksaanwijzing te lezen alvorens de airconditioner te gebruiken. Bewaar deze gebruiksaanwijzing als toekomstige referentie.

Onderdelen en functies

Binnenunit

Gelieve rekening te houden met het werkelijk aangekochte product; bovenstaande afbeelding dient enkel als referentie.

Displaybord

① Signaalontvanger

(Bij ontvangst van een signaal van de afstandsbediening hoort men een BEEP)

② AAN/UIT-display

(Licht op bij werking)

③ Timerindicatie

(Licht op als TIMER is ingesteld)

④ Werkingsmodusindicator (Licht op indien compressor draait)

⑤ Ruimtetemperatuurdisplay

Bij signaalontvangst van de afstandsbediening toont het de ingestelde temperatuur.

Foto kan verschillen van het gekochte product.

Buitenunit

Gelieve rekening te houden met het werkelijk aangekocht product, bovenstaande afbeelding dient enkel als referentie.

Afstandsbediening

1. QUIET knop
2. HEAT knop
3. COOL knop
4. SWING omhoog/omlaag knop
5. FAN SPEED knop
6. TIMER knop
7. HEALTH knop
8. LOCK knop blokkeert knoppen en display
9. LIGHT knop Controleert de lichtinstellingen van het display-bord
10. AUTO MODE knop
11. POWER ON/OFF-knop
12. DRY-knop
13. TEMP-knop
14. SWING links/rechts-knop
15. TIMER ON/OFF-knop
16. EXTRA FUNCTIE-knop

Functie: instellen en annuleren van de timer en andere extra functies.

1. RESET-knop

Als de afstandsbediening niet meer werkt, gebruik dan een scherp voorwerp en druk op deze knop om de afstandsbediening te resetten.

De Health-functie is niet beschikbaar voor sommige modellen.

Batterijen plaatsen

1. Verwijder het deksel;

2. Plaats de batterijen zoals afgebeeld. 2 R-03-batterijen

3. Houd rekening met de richting van de batterijen "+" / "-";

4. Plaats het deksel terug.

Nota:

• De afstand tussen de zender en ontvanger mag maximaal 30 meter bedragen zonder hindernissen tussenin.
• Wanneer er TL-lampen of draadloze telefoons in de buurt geïnstalleerd zijn, kunnen deze de ontvangst storen en bijgevolg dient de afstand korter te zijn.
• Volledig gevuld of wazig display betekent dat de batterijen leeg zijn. Gelieve de batterijen te vervangen.
• Als de afstandsbediening niet normaal functioneert, gelieve de batterijen uit te halen en deze na enkele minuten terug te plaatsen.

Tip:

Verwijder de batterijen bij langdurig buiten gebruik zijn. Indien het display nog steeds actief is na het verwijderen, gelieve de reset knop in te drukken.

Gebruik

Basis gebruik

Afstandsbediening

Druk op de ON/OFF van de afstandsbediening.

2. Selecteer temp. instellingen

Druk TEMP+ / TEMP- knop.

TEMP+ Bij iedere druk op de knop zal de temp.instelling met 1.ºC stijgen, bij inhouden zal de temp. stijging sneller lopen.

TEMP— Bij iedere druk op de knop zal de temp.instelling met 1.ºC dalen, bij inhouden zal de temp. daling sneller lopen.

Selecteer de gewenste temperatuur.

1. Ventilatorfunctie.

Druk op de EXTRA FUNCTION knop voor het extra functies menu, ga in

het menu naar 📁, 📁 zal knipperen. Druk dan om de ventilatorfunctie te activeren.

Iedere druk op de ventilatorsnelheidsknop verandert het display op de afstandsbediening als volgt: Remote controller:

Air conditioner werkt volgens de weergegeven snelheid. Als de FAN knop op AUTO staat zal de air conditioner automatisch de snelheid aanpassen aan de kamertemperatuur.

Operation Mode	Remote Controller	Note
AUTO		Onder de wijze van automatische bedlening, zal airconditioner automatisch Cool of Heat operatie selecteren op basis van kamertemperatuur. Wanneer FAN is ingesteld op AUTO de airconditioner past automatisch de snelheid van de ventilator op basis van kamertemperatuur.
COOL
DRY		In DR Y modus wanneer ruimtetemperatuur lager wordt dan temp. setting 2 °C, unit zal met tussenpozen draaien op LAGE snelheid ongeacht FAN instelling.
HEAT		In HEAT modus wordt warme lucht uit te blazen na een korte periode van de tijd als gevolg van koude-lochtpreventie functie. Wanneer FAN is ingesteld op AUTO, de airconditioner past automatisch de snelheid van de ventilator op basis van kamertemperatuur.
FAN		In de FAN modus, zal het apparaat niet in COOL of HEAT modus, maar alleen In de FAN modus AUTO is niet beschikbaar in de FAN modus. En temp. instelling is uitgeschakeld. In de FAN modus, slaap handeling is niet beschikbaar.

Nood- en testwerking.

Noodwerking:

• Gebruik deze functie alleen als de afstandsbediening defect is of verloren, en met de functie van noodrunning kan luchtconditioner automatisch worden uitgevoerd voor een while. Wanneer de noodbedieningsschakelaar wordt ingedrukt, wordt de "Pi" geluid gehoord eens, wat betekent de start van deze operatie. Als de stroomschakelaar draaien op voor de
• eerste keer en noodbediening wordt gestart, zal het apparaat automatisch worden uitgevoerd in de volgende modi.

- Het is onmogelijk om de temp.instellingen en ventilatorsnelheid te veranderen. Het is ook niet mogelijk om te werken in timer of droge modus.

Testwerking:

Testbedieningsschakelaar is hetzelfde als noodschakelaar.

• Gebruik deze schakelaar in de testmodus wanneer de kamertemperatuur onder de 16 °C is. Gebruik deze functie niet in de normale werking.
• Houd de testknop langer dan een seconde ingedrukt. Nadien hoor je twee keer een toon. Laat de knop los. De koelingsfunctie start met een hoge snelheid. Gedurende deze testwerking zal de ventilator op hoge snelheid draaien.

Luchtstroomregeling

1. Displaystatus verticale uitblaas

Bij elke druk op de SWING-knop zal de display op de afstandsbediening als volgt reageren:

reageren:

Beginstand

Pos. 2. Indien niet in de beginstand, zal de lamel de huidige positie aannemen.

2. Linkse en rechtse uitblaas

Bij elke druk op de SWING-knop zal de display op de afstandsbediening als volgt reageren:

reageren:

• Zet het toestel uit bij handmatige instellingen van de kleppen.
• Bij hoge luchtvochtigheid kan condenswater voorkomen aan de linkerzijde of aan de luchtuitblaas als alle kleppen naar rechts staan.
• Het wordt aangeraden de horizontale klep niet gedurende lange tijd neerwaarts te richten in COOL- of DR-modus om condenswater te vermijden.

Nota:

Bij het opstarten na het uitschakelen van de afstandsbediening, zal de afstandsbediening automatisch de laatste swingpositie onthouden.

Gebruik

Slaapfunctie

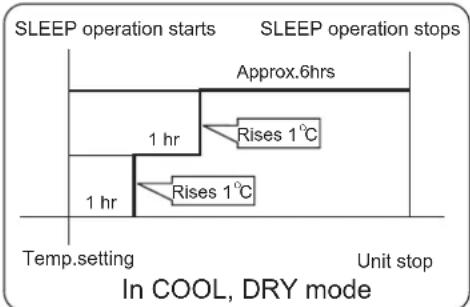

Druk op de SLEEP-knop, de afstandsbediening toont dan , de slaapfunctie is nu ingeschakeld. Druk nogmaals op de knop om de functie te deactiveren.

1 uur na de start van de slaapfunctie stijgt de temperatuur met C boven de ingestelde temperatuur, na nog een uur stijgt de temperatuur weer met C, de unit draait nog uren in deze functie alvorens te stoppen met de slaapfunctie. De temperatuur zal hoger zijn dan de ingestelde temperatuur om een aangename temperatuur te garanderen gedurende uw slaap.

2. In HEAT-modus

1 uur na de start van de slaapfunctie daalt de temperatuur met 2 °C lager dan de ingestelde temperatuur, na nog een uur daalt de temperatuur nog eens met 2 °C. Na drie uur stijgt de temperatuur met C, de unit draait nog 3 uur in slaapfunctie alvorens de functie te beëindigen. De temperatuur is lager dan de ingestelde temperatuur om een aangename temperatuur te garanderen gedurende uw slaap.

3. In AUTO-modus

De unit werkt in slaapfunctie volgens de automatisch gekozen modus.

4. In FAN-modus

Is er geen slaapfunctie

5. Luchtsnelheid instellen tijdens het slapen

Als de luchtsnelheid hoog of middelmatig is voor het instellen van de slaapmodus, stel dan een lage luchtsnelheid in, als de luchtsnelheid al laag is, hoeft er niets te veranderen.

Nota

Indien de TIMER-functie is ingesteld, kan de slaapfunctie niet worden ingesteld. Als na het instellen van de slaapfunctie de TIMER-functie wordt gereset, zal de slaapfunctie worden geannuleerd. De machine staat dan in timerfunctie.

Instellen van comfort functies

1. Healthy airflow functie instellen

Druk op de [EXTRA FUNCTION] knop voor extra opties. Druk meermaals op deze knop. De uitblaaskleppen nemen volgende drie standen aan voor de gewenste SWING positie. Druk op [CONTROL CAVOR] voor bevestiging van de positie.

1. Anuleren van de healthy airflow functie

Druk op de [EXTRA FUNCTION] knop voor extra opties. Druk meermaals op deze knop. De uitblaaskleppen nemen volgende drie standen aan voor de gewenste SWING positie. Druk op CONFIRM CANCEL voor anulatie van de Healthy airflow functie.

Nota: De uitblaaskleppen niet manueel verstellen, anders zal de klep niet meer juist functioneren.

Nota:

1. Na het instellen van de healthy airflow functie zal de uitblaasklep een vaste positie hebben.
2. In verwarming, kiest u beter de mode.
3. In koeling, kiest u beter de mode.
4. In koeling en ontvochtiging kan er bij gebruik van de healthy airflow en hoge luchtvochtigheid condens optreden aan het rooster.

Gebruik

Timer On/Off On-Off Werking

1. Na opstart selecteer je je gewenste modus
2. Druk TIME ON / TIME OFF knop om de TIMER functie te wijzigen

Druk TIME ON knop ON 0.5 " YHUVFKUNQWQQDQQVHF

IazUIEG knop om te switchen tussen "Turbo" en "Quiet" functie

Het display toont

In Turbo functie, is de ventilatorsnelheid maximaal In Quiet functie, is de ventilatorsnelheid minimaal

HEALTH : HUNLQJ

('H] H□IXQFNHL□LV□QLHW□EHVFKLNEDDU□YRRU□VRP P LJH□P RGHCCHQ)

'UXN HEALTH NQRS, GHODIVWDQGVEHGLHQLQJWRRQW□□□□□□□□□□□ ' H□+ (\/ 7+□IXQFWLHOZRUGW□JHDFWLYHHUG□ ' UXNQRJP DDVGH HEALTH NQRS , GH+ (\ / 7+ IXQFALH ZRUGJHDQXHHUG

Binnenunit Installatie

Benodigde gereedschappen

Soksleutel, knijptang, metaalzaag, gatzaag, spanner (17, 19 en 26 mm) ● Gaslekdetectie

● Momentsleutel (17 mm, 22 mm, 26 mm) ● Buizensnijder, flaring tool, mes, meetlint, ruimer

Voeding

● Controleer vóór de installatie de spanning op fouten. De voeding is zoals vermeld op het identificatieplaatje. Gebruik een apart circuit voor de voeding. Het stopcontact dient bereikbaar te zijn voor de voedingskabel; knip of verleng deze niet.

Plaats selecteren

• Op een vaste plaats met voldoende ondersteuning voor de unit.
• Niet in de nabijheid van een stoom- of warmtebron.
• Op een plaats waar condensafvoer een aansluiting met de buitenunit mogelijk maakt.
• Op een plaats waar koude lucht over de hele kamer verspreid wordt. ● Dicht bij een stroomvoorziening.
• Op voldoende afstand (min. 1 m) van televisies, tl-lampen en andere draadloze toestellen.
• Als de afstandsbediening op de muur gemonteerd wordt, plaats deze dan zodanig dat deze functioneert wanneer de tl-lampen branden.

Accessoires

Afstandsbediening (1)	Afvoerbuis (1)
R-03 batterijen (2)	Plug (4) ∅4X25Schroef (4)
Muurconsole (1)	Luchtfilter (Optie) (1)

Leidingkeuze

FOR 07K 09K 12K	Liquid pipe	φ 6.35x0.8mm
	Gas pipe	φ 9.52x0.8mm
FOR 18K	Liquid pipe	φ 6.35x0.8mm
	Gas pipe	φ 12.7x0.8mm
FOR 24K	Liquid pipe	φ 9.52x0.8mm
	Gas pipe	φ 15.88x1.0mm

Schets van de installatie van de binnenunit

De modellen gebruiken HFC-vrij koudemiddel R410A.

Aansluitmogelijkheden

De afstand tussen de binnenunit en de vloer moet meer dan 2 m bedragen.

Gelieve rekening te houden met het werkelijk aangekochte product; bovenstaande tekening dient enkel als referentie.

Onderhoud

Slim gebruik van de airconditioner

uiste kamertemperatuur	Lucht aanzuig of uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch. OFF	Use the louvers effectively

Afstandsbediening Binnenunit

Gebruik geen water voor het kuisen; gebruik een droge doek, geen glasvezeldoek of chemicaliën.

Poets de binnenunit met een zachte en droge doek. Voor ernstige vlekken gebruik je een neutraal schoonmaakmiddel verdund met water. Wring het water uit de doek voordat je veegt; veeg het wasmiddel volledig weg.

Gebruik volgende poetsproducten NIET:

Wasbenzine, thinner; deze kunnen de buitenkant beschadigen.

Water boven C kan verkleuring of vervorming tot gevolg hebben.

Luchtfilter poetsen

1. Open het rooster door deze omhoog te trekken. 2. Verwijder de filter: duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts. 3. Poets de filter: gebruik een stofzuiger voor het stof, was de filter met water maar laat deze compleet drogen in de schaduw. 4. Plaats de filter terug: bevestig het filter correct, zodat de "FRONT"-indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vast zit achter de aanslag; indien de rechter of linker filter niet degelijk vastzitten kan dit defecten veroorzaken. 5. Plaats het rooster terug.

Vervangen van de luchtfilter

1. Open het rooster

Open het rooster door gebruik te maken van het daartoe bestemde gereedschap dat zich aan de rechterkant van de unit bevindt.

2. Verwijder de filter

Schuif de knop iets omhoog om het filter los te maken, trek deze dan omlaag.

3. Plaats de nieuwe filter

Plaats de luchtfilters in de rechter en linker filterframes.

4. Bevestig de standaard filter

(Verplichte installatie)

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter moet naar buiten gericht zijn, en de zwarte zijde naar het apparaat. De groene kant van de bacteriedodende medium luchtfilter moet naar buiten gericht zijn, en de witte zijde naar het apparaat.

5. Sluit het rooster

Sluit het rooster degelijk.

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordt na een vaste tijd verzadigd. In een normaal gezin zal deze elke maand vervangen moeten worden.
• Het bacteriedodende medium zuiveringsfilter kan lange tijd gebruikt worden zonder vervanging. Maar tijdens het gebruik moet je het stof regelmatig verwijderen.
• Bewaar het bacteriedodende medium in een koele en droge zone, anders zal het zijn sterilisatiefunctie verliezen.

Veiligheid

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoalsverbranies worden gevonden,toestel o,lijk uitschakelen en dewinkel ccaren OFF strikte handhaving		Gebruik eenappartgezekerd circals voeding	Controleer dejuisteaansluiting vandecondensafvoe!
Sluit netsnoer aan ophet stopcontact volledig STRIKTE HANDHAVING		Gebruik het juiste voltage [KKST]STRICT ENFORCEMENT	1.Knip of verleng de voedingskabel niet2. Niet installeren op de plaats waar er eenmogelijkheid van brandbaar gas lekkagerond het apparaat.3. stel het niet bloot aan damp ofolie stoom. VERBODEN
Gebruik geen netsnoer ineen bundel. VERBODEN		Zorg ervoor dat u hetnetsnoer niet eschadigd. VERBODEN	Steek geen voorwerpen inde luchtinlaat of-uitlaat. VERBODEN
Trek de voeding nietuit als het toestel werkt VERBODEN		Richt de luchtstroom niet direct oppersonen, vooral bij baby'sof ouderen VERBODEN	Probeer het toestel nietzelf te herstellen Sluit de aardingskabelaan

OPGELET

VERBODEN

Neem af en toe verse lucht, vooral als het gastoestel op hetzelfde moment draait.

STRIKTE NALEVING

Bedien het toestel niet met natte handen.

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel.

VERBODEN

Controleer of het toestel degelijk vast staat.

VERBODEN

Giet geen water over het toestel om het te poetsen.

VERBODEN

VERBODEN

VERBODEN

Storingen

Alvorens de service te contacteren, controleer onderstaande punten.

	Fenomeen Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het hiet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borrelend geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinde r	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2 C met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomm er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig- of uitblaasrooster.
• Laat kinderen niet spelen met de airconditioner en laat in geen geval kinderen op de buitenunit zitten.

Specificaties

- Het koudemiddelcircuit is lekdicht.

Het toestel heeft het volgende werkingsbereik:

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum: D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum: D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor(INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of een service dienst die bevoegd is om deze herstelling uit te voeren.
2. Indien de zekering op de PCB van de binnenunit stuk is, vervang deze met het type T. 3.15A/250V; indien de buitenunit, vervang deze met het type T.25A/250V.
3. De aansluiting dient te gebeuren volgens de lokale richtlijnen.
4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn.
5. De afvalbatterijen dienen correct gerecycleerd te worden.
6. Het toestel mag niet door kinderen of baby's zonder toezicht bediend worden.
7. Er dient te worden toegezien dat jonge kinderen niet met het toestel spelen.
8. Gelieve het juiste spoecontact te gebruiken dat past op het netsnoer.
9. Het netsnoer en de bedrading dienen te voldoen aan de lokale regelgeving. Om het toestel te beschermen tegen beschadigingen, gelieve het toestel minstens dertig seconden uit te zetten alvorens de voeding weg te nemen.
