Type product	Split airconditioner (binnen- en buitenunit)
Model	AS09TA2HRA
Merk	Haier
Werkingsmodi	Koelen (COOL), Verwarmen (HEAT), Ontvochtigen (DRY), Ventileren (FAN), Automatisch (AUTO)
Afstandsbediening	Inclusief met LCD-scherm, batterijen (2x R-03), aan/uit, temperatuur, ventilatorstand, swing, timer, extra functies
Display binnenunit	Signaalontvanger, aan/uit-indicator, omgevingstemperatuur, timer, slaapmodus
Timer	Aan- en uitschakeltimer instelbaar in stappen van 0,5 uur (eerste 12 uur) daarna 1 uur, max. 24 uur
Slaapmodus	Automatische temperatuuraanpassing voor comfort tijdens de slaap; in koelmodus +1°C per uur (max. +2°C), in verwarmingsmodus -2°C per uur (max. -4°C) en daarna +1°C; duur ca. 6-7 uur
Power/Quiet functie	Power: snelle koeling/verwarming; Quiet: stille werking
Healthy airflow	Vaste uitblaasstand voor comfort; niet beschikbaar op sommige modellen
Luchtfilter	Uitneembaar wasbaar filter; reinigen elke 15 dagen; optioneel fotokatalytisch filter (elke 6 maanden vervangen) en bacteriedodend filter
Koelmiddel	R410A, GWP 1975, bevat gefluoreerde broeikasgassen (Kyoto-protocol)
Leidingen	Vloeistofleiding 6,35x0,8 mm, gasleiding 9,52x0,8 mm (voor 07K/09K/12K)
Voeding	Apart gezekerd circuit, voltage volgens typeplaatje; netsnoer niet verlengen of inkorten
Veiligheid	Automatische herstartbeveiliging (3 minuten); noodbediening op unit; zekering PCB: T.3,15A/250V (binnen) / T.25A/250V (buiten)
Onderhoud	Reiniging binnenunit met zachte droge doek; geen water, benzine of thinner; filter reinigen met stofzuiger of water en drogen in schaduw
Toepasbaar temperatuurbereik	Koelen: binnen 21-32°C DB/WB, buiten 18-46°C DB; Verwarmen: binnen 15-27°C DB, buiten -7 tot 24°C DB/WB (inverter tot -15°C)
Geluidsniveau	Niet gespecificeerd; normaal bedrijf produceert stromingsgeluid en mogelijk krakende geluiden bij temperatuurwisselingen
Afmetingen (binnenunit)	Niet gespecificeerd in handleiding; typisch ca. 80x30x20 cm (exacte maten op productlabel)
Gewicht (binnenunit)	Niet gespecificeerd; ca. 10-15 kg (schatting)

Veelgestelde vragen - AS09TA2HRA HAIER

Wat moet ik doen als de airconditioner niet start?

Controleer of de stekker in het stopcontact zit, of er stroomuitval is, of de zekering is gesprongen. Na uitschakeling start de unit pas na 3 minuten vanwege de beschermingsfunctie.

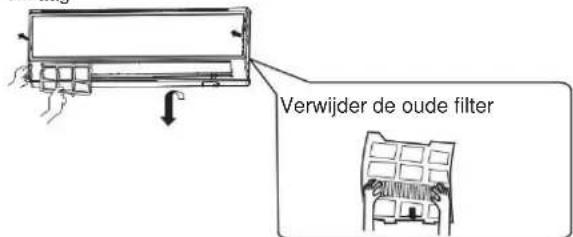

Hoe maak ik het luchtfilter schoon?

Open het rooster, verwijder het filter door het midden omhoog te duwen. Gebruik een stofzuiger of was het met water en laat het volledig drogen in de schaduw. Plaats het filter terug met de 'FRONT'-indicatie naar voren.

Waarom hoor ik borrelende of krakende geluiden?

Borrelende geluiden worden veroorzaakt door het koelmiddel dat door de leidingen stroomt, vooral 2-3 minuten na opstart. Krakende geluiden ontstaan door het uitzetten en krimpen van de behuizing bij temperatuurveranderingen. Dit is normaal.

Wat is de slaapmodus en hoe werkt deze?

De slaapmodus past de temperatuur aan voor een comfortabele slaap. In koelmodus stijgt de temperatuur na 1 uur met 1°C en na 2 uur met 2°C, daarna blijft het 6 uur op die stand. In verwarmingsmodus daalt de temperatuur met 2°C per uur (max. 4°C) en na 3 uur stijgt het 1°C, stopt na 3 uur. Activeer via de extra functieknop.

Hoe stel ik de timer in?

Druk op de TIMER-knop tot het gewenste symbool (ON, OFF, ON-OFF) knippert. Gebruik de + en - knoppen om de tijd in te stellen: eerste 12 uur in stappen van 0,5 uur, daarna in stappen van 1 uur. Druk op OK om te bevestigen. Annuleren door de TIMER-knop ingedrukt te houden tot het icoon verdwijnt.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

Ja, gebruik de noodbediening op de binnenunit. Druk op de noodschakelaar; de unit start automatisch in een standaardmodus (koelen of verwarmen op basis van kamertemperatuur). Temperatuur en ventilatorstand kunnen niet worden aangepast. Voor testwerking (bij kamertemperatuur onder 16°C) druk langer dan 5 seconden.

Wat betekent het als het display van de afstandsbediening vaag is?

Een volledig gevuld of wazig display geeft aan dat de batterijen leeg zijn. Vervang ze door nieuwe R-03-batterijen. Verwijder bij langdurig niet-gebruik de batterijen.

Waarom komt er damp uit de binnenunit?

Tijdens koeling of ontvochtiging kan er tijdelijk damp ontstaan door snelle afkoeling van de lucht. Dit is normaal en verdwijnt vanzelf.

Hoe vaak moet ik het luchtfilter reinigen?

In normale omstandigheden elke 15 dagen. Bij intensief gebruik of stoffige omgeving vaker. Vervang het fotokatalytische filter elke 6 maanden.

Wat moet ik doen bij een stroomstoring?

Na een stroomstoring start de unit na 3 minuten automatisch op in de laatst gebruikte modus. De timerinstellingen moeten opnieuw worden ingesteld. Druk bij een defecte klok tien keer op de slaapknop binnen 5 seconden om de functie te activeren (na 4 tonen hoorbaar).

GEBRUIKSAANWIJZING AS09TA2HRA HAIER

- Gelieve deze gebruiksaanwijzing te lezen alvorens de airconditioner te gebruiken. Bewaar deze gebruiksaanwijzing als toekomstige referentie.

Onderdelen en functies

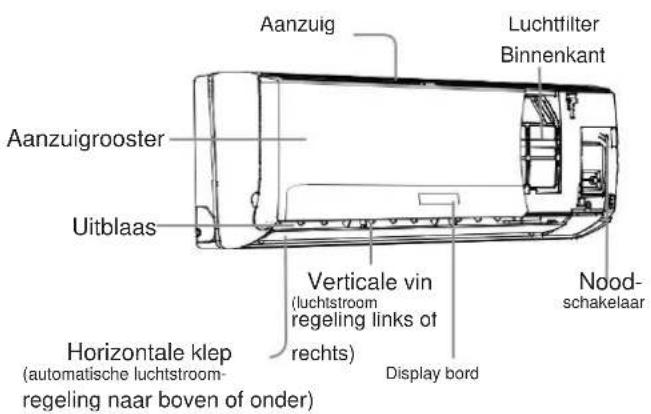

Binnenunit

Gelieve rekening te houden met het werkelijk aangekochte product; bovenstaande afbeelding dient enkel als referentie.

Displaybord

1 Signaalontvanger ② AAN/UIT-display ③ Omgevingstemperatuurdisplay

Bij signaalontvangst van de afstandsbediening geeft het display de ingestelde temperatuur weer; in alle andere gevallen wordt de kamertemperatuur weergegeven.

4 TIMER AAN/UIT-display TIMER AAN/UIT-display SLAAP-display

Nota na een stroompanne:

Druk tien maal op de slaapknop binnen vijf seconden en activeer de functie na het horen van vier tonen. Druk de slaapknop tien maal binnen vijf seconden en verlaat deze functie na het horen van tonen. ⑤ COOL\HEAT\DRY\AUTO-display

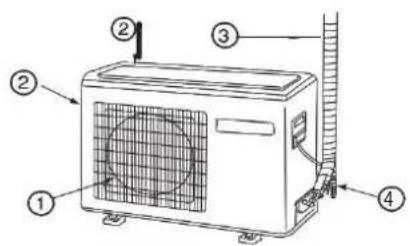

Buitenunit

Gelieve rekening te houden met het werkelijk aangekochte product; bovenstaande afbeelding dient enkel als referentie.

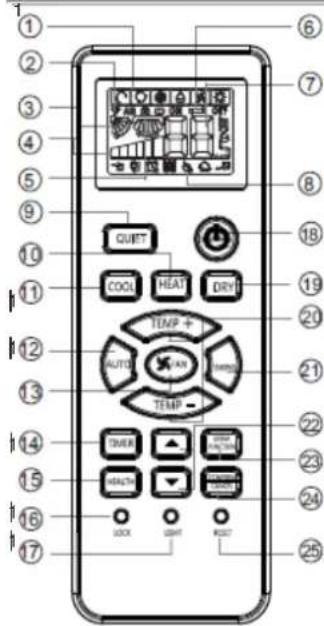

Afstandsbediening

Health-functie is niet beschikbaar voor sommige modellen.

1. Extra functies display

blokkeert knoppen en display

1. LIGHT knop

Controleert de lichtinstellingen van het display-bord

1. POWER ON/OFF knop
2. DRY knop
3. TEMP knop
4. SWING knop
5. HOUR knop
6. EXTRA FUNCTIE knop

Functie: Instellen en annuleren van de timer en andere extra functies.

1. RESET knop

Indien de afstandsbediening niet meer werkt, gebruik een scherp voorwerp en druk op deze knop om de afstandsbediening te resetten.

Batterijen plaatsen

4 Plaats het deksel terug.

1 Verwijder het deksel; 2 Plaats de batterijen zoals afgebeeld. 2 R-03 batterijen; Houd rekening met de

3 richting van de batterijen "+" / "-";

Nota:

• De afstand tussen de zender en ontvanger mag max 7m bedragen zonder hindernissen tussenin.
• Wanneer er TL-lampen of draadloze telefoons in de buurt geïnstalleerd zijn kunnen deze de ontvangst storen en bijgevolg dient de afstand korter te zijn.
• Volledig gevuld of wazig display betekent dat de batterijen leeg zijn. Gelieve de batterijen te vervangen.
• Als de afstandsbediening niet normaal functioneert, gelieve de batterijen uit te halen en deze na enkele minuten terug te plaatsen.

Tip:

Verwijder de batterijen bij langdurig buiten gebruik zijn. Indien het display nog steeds actief is na het verwijderen, gelieve de reset knop in te drukken.

Gebruik

Basis gebruik

1. Unit opstarten

Druk op de ON/OFF-knop van de afstandsbediening.

1. Functie selecteren

COOL-knop: koelingsfunctie

HEAT-knop: verwarmingsfunctie

DRY-knop: ontvochtigingsfunctie

3. Selecteer temperatuurinstellingen

Druk op TEMP+ of TEMP-

TEMP+: Bij elke druk op de knop zal de temperatuurinstelling met 1°C stijgen; bij ingedrukt houden zal de temperatuurstijging sneller verlopen.

TEMP-: Bij elke druk op de knop zal de temperatuurinstelling met 1°C dalen; bij ingedrukt houden zal de temperatuurdaling sneller verlopen.

Selecteer de gewenste temperatuur.

1. Ventilatorsnelheid selecteren

Druk op de FAN-knop. Bij elke druk op de knop zal de snelheid als volgt veranderen:

Afstandsbediening:

De airconditioner werkt volgens de weergegeven snelheid. Als de FAN-knop op AUTO staat, zal de airconditioner automatisch de snelheid aanpassen aan de kamertemperatuur.

Operation Mode	Remote Controller	Note
AUTO		Onder de wijze van automatische bodiering, zal airconditioner automatisch Cool of Heat operatie selecteren op basis van kamertemperatuur. Wanneer FAN is ingesteld op AUTO de airconditioner past automatisch de snelheld van de ventilator op basis van kamertemperatuur.
COOL
DRY		In DRY modus wanneer ruimtetemperatuur lager wordt dan temp. setting 2 o C, unit zal met tussenpozen draaien op LAGE snelheld ongeacht FAN instelling.
HEAT		In HEAT modus wordt warme lucht uit te blazen na een korle periode van de tijd als gevolg van koudé-tochtpreventie functie. Wanneer FAN is ingesteld op AUTO, de airconditioner past automatisch de snelheld van de ventilator op basis van kamertemperatuur.
FAN		In de FAN modus, zal het apparaat niet in COOL of HEAT modus, maar alleen in de FAN modus AUTO is niet beschikbaar in de FAN modus. En temp. instelling is uitgeschakeld. In de FAN modus, slaap handeling is niet beschikbaar.

Nood- en testwerking

Noodwerking:

- Gebruik deze functie alleen als de afstandsbediening defect of verloren is. Met de noodwerking kan de airconditioner automatisch een tijdje werken. Wanneer de noodbedieningsschakelaar wordt ingedrukt, wordt een "piep" geluid gehoord, wat de start van deze werking aangeeft. Als de stroomschakelaar voor de eerste keer wordt ingeschakeld en de noodbediening wordt gestart, zal het apparaat automatisch in de volgende modi werken:

- Het is onmogelijk om de temperatuurinstellingen en ventilatorsnelheid te veranderen. Het is ook niet mogelijk om in de timer- of droge modus te werken.

Testwerking:

De testbedieningsschakelaar is hetzelfde als de noodschakelaar.

- Gebruik deze schakelaar in de testmodus wanneer de kamertemperatuur

onder de 16°C is. Gebruik deze functie niet in de normale werking.

- Houd de testknop langer dan 5 seconden ingedrukt. Nadien hoor je twee keer een toon. Laat de knop los. De koelingsfunctie start met hoge snelheid.

• Gedurende deze testwerking zal de ventilator op hoge snelheid draaien.

Luchtstroomregeling

1. Horizontale klep

Pos.1

Afstandsbediening

stopt op de huidige positie, de swingfunctie stopt.

3. Druk op de BTRA-knop om te kiezen tussen Pos.2 en Pos.3.

1. Verticale vinnen kunnen handmatig worden ingesteld.

- Zet het toestel uit bij handmatige instellingen van de kleppen.

● Bij hoge luchtvochtigheid kan condenswater voorkomen.

Aan de linkerkant of aan de luchtuittrede als alle kleppen naar rechts staan. ● Het wordt aanbevolen de horizontale klep niet gedurende lange tijd naar beneden te richten in COOL- of DRY-modus om condenswater te vermijden.

Opmerking:

Bij het opstarten na het uitschakelen van de afstandsbediening, zal de afstandsbediening automatisch de laatste swingpositie onthouden.

Gebruik

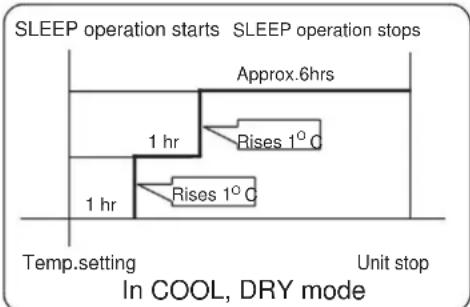

Slaapfunctie

Druk op de F-knop voor extra opties. Wanneer het pictogram knippert, druk dan op de enter-toets om de slaapfunctie te bevestigen en te activeren.

1 uur na de start van de slaapfunctie stijgt de temperatuur met 1°C boven de ingestelde temperatuur. Na nog een uur stijgt de temperatuur weer met 1°C. De unit draait nog 6 uur in deze functie voordat hij stopt met de slaapfunctie. De temperatuur zal hoger zijn dan de ingestelde temperatuur om een aangename temperatuur te garanderen tijdens uw slaap.

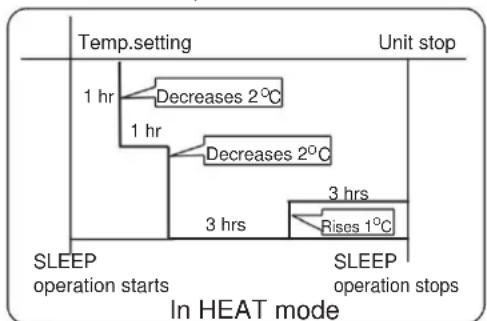

2. In HEAT-modus

1 uur na de start van de slaapfunctie daalt de temperatuur met 2°C onder de ingestelde temperatuur. Na nog een uur daalt de temperatuur nog eens met 2°C. Na drie uur stijgt de temperatuur met 1°C. De unit draait nog 3 uur in slaapfunctie voordat de functie wordt beëindigd. De temperatuur is lager dan de ingestelde temperatuur om een aangename temperatuur te garanderen tijdens uw slaap.

3. In AUTO-modus

De unit werkt in slaapfunctie volgens de automatisch gekozen modus.

4. In FAN modus

Is er geen SLAAP functie

5. Luchtsnelheid instellen tijdens slapen

Als de luchtsnelheid hoog of middelmatig is voor het instellen van de slaapmodus, stel dan een lage luchtsnelheid in. Als de luchtsnelheid reeds laag is, dient er niets te veranderen.

Nota

Indien de TIMER functie is ingesteld, kan de slaapfunctie niet worden ingesteld. Als na het instellen van de slaapfunctie de TIMER functie wordt gereset, zal de slaapfunctie worden geannuleerd. De machine staat dan in timerfunctie.

POWER/QUIET werking

(1) POWER Werking

Deze functie wordt gebruikt voor een snelle opwarming of koeling.

Druk op de EXTRA FUNCTION knop voor extra opties. Wanneer het icoontje

knippert, druk dan op de enter toets CONFIRM CANCEL om de powerfunctie te activeren. Herhaal voorgaande stappen om de functie uit te schakelen.

(2) QUIET Werking

Deze functie wordt gebruikt voor stilte tijdens het rusten of lezen. Druk op de QUIET knop. De afstandsbediening toont nu EN en de Quiet functie is actief. Druk nogmaals op de QUIET knop om de functie uit te schakelen.

Nota

Gedurende de POWER functie in snelle opwarmings- of koelingsmodus zal de kamertemperatuur niet homogeen verdeeld zijn. Lange Quiet werking zal het effect hebben dat het niet warm of niet koud genoeg is.

Gebruik

Timer On/Off On-Off Werking

1. Na het opstarten kiest u de gewenste functie.
2. Druk op de TIMER knop om naar de timer functie te gaan. Bij iedere druk op de knop toont de afstandsbediening het volgende:

Selecteer dan de gewenste timer mode (TIMER ON of TIMER OFF of TIMER ON-OFF). "d'of" " knippert.

3. Druk op de / knop om de tijd in te stellen.

Bij iedere druk op de knop zal gedurende de eerste 12 uren de tijd met 0,5h verhogen, na 12 uren zal bij iedere druk op de knop de tijd met 1h verhogen. Bij iedere druk op de knop zal gedurende de eerste 12 uren de tijd met 0,5h verlagen, na 12 uren zal bij iedere druk op de knop de tijd met 1h verlagen.

1. Bevestig timer instelling

Na het instellen van de tijd druk op de knop en bevestig. Het time ON of OFF icoon zal stoppen met knipperen.

1. Annuleer timer instellingen

Druk op de timer knop zolang totdat het timer icoon verdwijnt.

Tip:

Na het vervangen van de batterijen of een stroompanne moet de timer instelling worden gereset.

Instellen van comfort functies 2. Healthy airflow functie instellen

Druk op de EXTRA knop voor extra opties. Druk meermaals op deze knop. De uitblaaskleppen nemen volgende drie standen aan voor de gewenste SWING positie. Druk op de CONFIRM knop voor bevestiging van de positie.

1. Anuleren van de healthy airflow functie

Druk op de knop voor extra opties. Druk meermaals op deze knop. De uitblaaskleppen nemen de volgende drie standen aan voor de gewenste SWING-positie. Druk op om de Healthy airflow-functie te annuleren.

Opmerking: Verstel de uitblaaskleppen niet handmatig, anders functioneert de klep niet meer correct.

Opmerking:

1. Na het instellen van de healthy airflow-functie heeft de uitblaasklep een vaste positie.
2. Bij verwarming kiest u beter de modus.
3. Bij koeling kiest u beter de modus.
4. Bij koeling en ontvochtiging kan er bij gebruik van de healthy airflow en hoge luchtvochtigheid condens optreden aan het rooster.

Alle producten zijn in overeenstemming met de volgende Europese bepalingen:

- Laagspanningsrichtlijn 73/23/EEG

- Laagspanningsrichtlijn 2006/95/EG

- Elektromagnetische compatibiliteit 89/336/EEG - Elektromagnetische compatibiliteit 2004/108/EG RoHS

De producten voldoen aan de eisen in richtlijn 2002/95/EG van het Europees Parlement en de Raad inzake de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (EU-RoHS-richtlijn) WEEE

In overeenstemming met richtlijn 2002/96/EG van het Europees Parlement informeren wij de consument over de afvalverwerkingseisen van elektrische en elektronische producten. VEREISTEN:

Uw airconditioningproduct is voorzien van dit symbool. Dit betekent dat elektrische en elektronische producten niet mogen worden gemengd met ongesorteerd huishoudelijk afval. Probeer niet zelf het systeem te ontmantelen: het ontmantelen van het

Airconditioning systeem, behandelen van het koelmiddel, van olie en van andere delen moet worden uitgevoerd door een bevoegd installateur in overeenstemming met de relevante lokale en nationale wetgeving. Airconditioners moeten bij een gespecialiseerd verwerkingsinstallatie voor hergebruik, recycling en nuttige toepassing worden behandeld. Door dit product correct te verwijderen, helpt u potentiële negatieve gevolgen voorkomen voor het milieu en gezondheid. Neem dan contact op met de installateur of de lokale autoriteiten voor meer informatie. Batterijen moeten uit de afstandsbediening worden verwijderd en afzonderlijk in overeenstemming met de relevante lokale en nationale wetgeving worden behandeld.

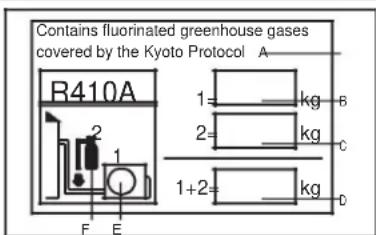

BELANGRIJKE INFO OVER HET GEBRUIK VAN KOUDEMIDDEL

Dit product bevat gefluoreerde broeikasgassen zoals opgenomen in het Kyoto-protocol.

Laat het niet ontsnappen in de atmosfeer.

Koudemiddel soort: R410AGWP * waarde: 1975GWP = global warming potential

Gelieve in te vullen met onuitwisbare ink,

- 1 de lading van het koudemiddel van het product door het fabriek

- 2 de extra lading toe te brengen koelmiddel de werf en

- 1 +2 de totale lading koudemiddel op het koudemiddel label op het product.

Het ingevuld etiket moet zichtbaar zijn in de nabijheid van het vulventiel (bijv. op de binnenkant van de deksel).

A bevat gefluoreerde broeikasgassen die onder het Kyoto Protocol vallen

B de lading van het koudemiddel van het product door het fabriek, zie label productnaam

C de extra lading toe te brengen koelmiddel de werf D de totale lading koudemiddel

E Buitenunit

F koudemiddelcilinder en manifold

Binnenunit Installatie

Benodigde gereedschappen

Soksleutel, Momentsleutel

Knijptang (17mm, 22mm, 26mm)

Metaalzaag, Buizensnijder

Gatzaag, Flaring tool

Spanner (17, 19 en 26mm), Mes

Gaslekdetectie, Meetlint

Ruimer

Plaats selecteren, Accessoires

- Op een vaste plaats met voldoende ondersteuning voor de unit

- Niet in de nabijheid van een stoom- of warmtebron

- Op een plaats waar condensafvoer een aansluiting met de buitenunit mogelijk zijn

- Op een plaats waar koude lucht over de hele kamer verspreid wordt, dicht bij een stroomvoorziening

- Op voldoende afstand, min. 1m van televisies, tl-lampen en andere draadloze toestellen

In het geval dat de afstandsbediening op de muur gemonteerd wordt, plaats deze dan zodanig dat hij functioneert wanneer de tl-lampen branden.

Voeding

Voor het installeren, controleer de spanning op fouten.

De voeding is zoals vermeld op het identificatieplaatje.

Gebruik een apart circuit voor de voeding.

Het stopcontact dient bereikbaar te zijn voor de voedingskabel; knip of verleng deze niet.

Afstandsbediening (1)	Afvoerbuis (1)
R-03 batterijen (2)	Plug (4) ∅4X25Schroef (4)
Muurconsole (1)	Luchtfilter (Optie) (1)

Leidingkeuze

FOR 07K 09K 12K	Liquid pipe	6.35x0.8mm
	Gas pipe	φ 9.52x0.8mm
FOR 18K	Liquid pipe	6.35x0.8mm
	Gas pipe	φ 12.7x0.8mm
FOR 24K	Liquid pipe	9.52x0.8mm
	Gas pipe	φ 15.88x1.0mm

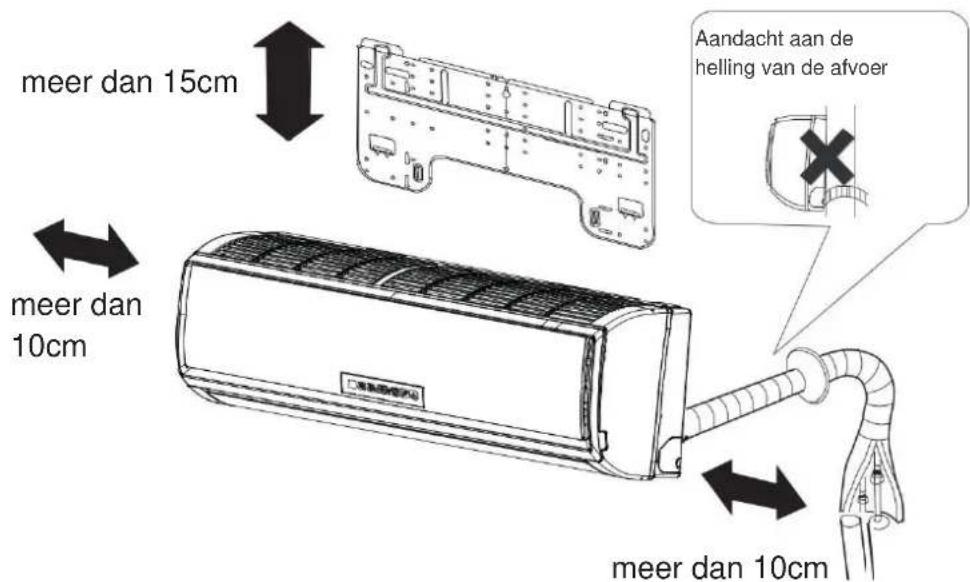

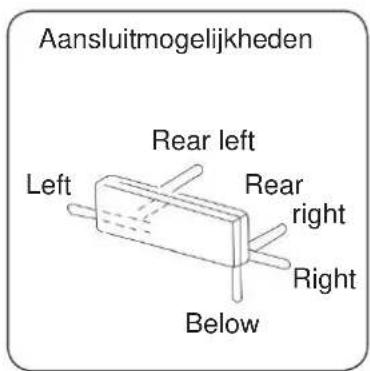

Schets van de installatie van de binnenunit

De modellen gebruiken HFC-vrij koudemiddel R 410A.

De afstand tussen de binnenunit en de vloer moet meer dan 2 m bedragen.

Gelieve rekening te houden met het werkelijk aangekochte product; bovenstaande tekening dient enkel als referentie.

Onderhoud

Slim gebruik van de airconditioner

Juiste Lucht aanzuig of kamertemperatuur uitblaas niet hinderen
Sluit vensters en deuren Efficient gebruik van de timer voor gebruik
If the unit is not to be used for a long time, turn off the power supply main switch.
OFF	Use the louvers effectively

Afstandsbediening

Gebruik geen water voor het reinigen; gebruik een droge doek, geen glasvezeldoek of chemicaliën.

Binnenunit

Poets de binnenunit met een zachte, droge doek. Bij hardnekkige vlekken gebruik je een neutraal schoonmaakmiddel verdund met water. Wring het water uit de doek voordat je veegt en verwijder het wasmiddel volledig.

Gebruik de volgende poetsproducten NIET

Wasbenzine en thinner kunnen de buitenkant beschadigen.

Water boven 40°C kan verkleuring of vervorming veroorzaken.

Luchtfilter poetsen

1. Open het rooster door het omhoog te trekken. 2. Verwijder de filter: duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts. 3. Poets de filter: gebruik een stofzuiger om het stof te verwijderen, was de filter met water en laat deze volledig drogen in de schaduw. 4. Plaats de filter terug: bevestig de filter correct, zodat de "FRONT"-indicatie aan de voorzijde zit. Zorg ervoor dat de filter volledig vastzit achter de aanslag; als de rechter- of linkerfilter niet goed vastzit, kan dit defecten veroorzaken. 5. Plaats het rooster terug.

Vervangen van de luchtfilter

1. Open het rooster

Open het rooster met het daartoe bestemde gereedschap dat zich aan de rechterkant van de unit bevindt.

2. Verwijder de filter

Schuif de knop iets omhoog om de filter los te maken en trek deze dan omlaag.

3. Plaats de nieuwe filter

Plaats de luchtfilters in de rechter- en linkerfilterframes.

4. Bevestig de standaardfilter

(Verplichte installatie

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter moet naar buiten gericht zijn, en de zwarte zijde naar het apparaat. De groene kant van het bacteriedodende medium luchtfilter moet naar buiten gericht zijn, en de witte zijde naar het apparaat.

5. Sluit het rooster

Sluit het rooster degelijk.

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordt na een vaste tijd verzadigd. In een normaal gezin moet deze elke 6 maanden worden vervangen.
• Het bacteriedodende medium zuiveringsfilter kan lange tijd worden gebruikt zonder vervanging. Maar tijdens het gebruik moet je regelmatig het stof verwijderen.
• Bewaar het bacteriedodende medium in een koele en droge zone, anders zal het zijn sterilisatiefunctie verliezen.

Veiligheid

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoals verbrande deeltjes worden gevonden, schakel het toestel onmiddellijk uit en neem contact op met de winkel.

OFF

strikte handhaving

Gebruik een appart gezekerd

circuit als voeding

Controleer de juiste aansluiting

van de

condensafvo

strikte handhaving

Sluit netsnoer aan op het stopcontact volledig

STRIKTE HANDHAVING

ebruik het juiste voltage

STRICT ENFORCEMENT

1.Knip of verleng de voedingskabel niet

1. Niet installeren op de plaats waar er een mogelijkheid van brandbaar gas lekkage rond het apparaat.
2. stel het niet bloot aan damp of olie stoom.

VERBODEN

Gebruik geen netsnoer in een bundel.

VERBODEN

Zorg ervoor dat u het netsnoer niet beschadigt.

VERBODEN

Steek geen voorwerpen in de luchtinlaat of -uitlaat.

VERBODEN

Trek de voeding niet uit als het toestel werkt.

VERBODEN

Richt de luchtstroom niet direct op personen, vooral bij baby's of ouderen.

VERBODEN

Probeer het toestel niet zelf te herstellen.

Niet gebruiken voor de opslag van voedsel, kunstwerk, nauwkeurige apparatuur, fok, of de teelt.

VERBODEN

Neem af en toe verse lucht, vooral als een gastoestel op hetzelfde moment draait.

STRIKTE NALEVING

Bedien het toestel niet met natte handen

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel

VERBODEN

Controleer of het toestel degelijk vast staat

VERBODEN

Giet geen water over het toestel om het te poetsen

VERBODEN

Plaats geen planten of dieren in de directe luchtstroom

VERBODEN

VERBODEN

Plaats geen vazen of waterreservoires op het toestel

VERBODEN

Storingen

Alvorens de service te contacteren, controleer onderstaande punten.

	Fenomeen	Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het iniet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borreland geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinder	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2°C met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomt er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig- of uitblaasrooster.
• Laat kinderen niet spelen met de airconditioner en laat kinderen in geen geval op de buitenunit zitten.

Specificaties

- Het koudemiddelcircuit is lekdicht.

Het toestel heeft het volgende werkingsbereik:

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum:D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum:D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor (INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of een service dienst die bevoegd is om deze herstelling uit te voeren.
2. Indien de zekering op de PCB van de binnenunit stuk is, vervang deze dan met het type T. 3.15A/250V; indien het de buitenunit betreft, vervang deze met het type T.25A/250V.
3. De aansluiting dient te gebeuren volgens de lokale richtlijnen.
4. Na installatie dient het netsnoer gemakkelijk bereikbaar te zijn.
5. De afval batterijen dienen correct gerecycleerd te worden
6. Het toestel mag niet door kinderen of baby's zonder toezicht bediend worden

8. Er dient te worden toegezien dat jonge kinderen niet met het toestel spelen

1. Gelieve het juiste stopcontact te gebruiken dat past op het netsnoer
2. Het netsnoer en de bedrading dienen te voldoen aan de lokale regelgeving
3. Om het toestel te beschermen tegen beschadigingen, gelieve het toestel minstens dertig seconden uit te zetten alvorens de voeding weg te nemen.
