Type product	Split airconditioner
Merk	Gree
Model	660 GFH09EA-K3DNA1A-I
Koelcapaciteit	9000 BTU/u (2,6 kW)
Verwarmingscapaciteit	9000 BTU/u (2,6 kW)
Energie-efficiëntieklasse (koelen)	A+
Energie-efficiëntieklasse (verwarmen)	A+
Koelmiddel	R32
Afmetingen binnenunit (BxHxD)	70,5 x 25,0 x 18,2 cm
Gewicht binnenunit	8,5 kg
Afmetingen buitenunit (BxHxD)	73,2 x 54,2 x 25,0 cm
Gewicht buitenunit	23,5 kg
Voedingsspanning	230V ~ 50Hz
Stroomverbruik (koelen)	0,75 kW
Stroomverbruik (verwarmen)	0,75 kW
Luchtdebiet (binnenunit)	400 m³/u
Geluidsniveau binnenunit (max)	40 dB(A)
Geluidsniveau buitenunit	52 dB(A)
Filter	Wasbaar, antibacterieel
Afstandsbediening	Inbegrepen
Timerfunctie	Ja, 24-uurs timer
Werkingsmodi	Koelen, verwarmen, ontvochtigen, ventilator, automatisch
Kleur binnenunit	Wit
Garantie	2 jaar

Veelgestelde vragen - 660 GFH09EA-K3DNA1A-I GREE

Hoe vaak moet ik de filters van mijn Gree airconditioner reinigen?

Het wordt aanbevolen om de filters elke 2 weken te reinigen, vooral bij intensief gebruik. Raadpleeg de gebruiksaanwijzing voor specifieke instructies.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of de filters schoon zijn, de thermostaat goed is ingesteld en of de buitenunit niet geblokkeerd is. Als het probleem aanhoudt, neem dan contact op met een erkende technicus.

Hoe stel ik de timer in op mijn Gree 660 GFH09EA-K3DNA1A-I?

Druk op de timer knop op de afstandsbediening, stel de gewenste tijd in met de +/- knoppen en bevestig. De eenheid zal automatisch in- of uitschakelen.

Wat betekent de foutcode E1 op mijn airconditioner?

Foutcode E1 duidt meestal op een probleem met de kamertemperatuursensor. Schakel het apparaat uit en neem contact op met de klantenservice.

Kan ik de airconditioner gebruiken bij vriestemperaturen?

De Gree 660 GFH09EA-K3DNA1A-I is ontworpen voor koelen tot een buitentemperatuur van -7°C. Voor verwarmen kan hij tot -15°C functioneren. Raadpleeg de specificaties voor de exacte limieten.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het batterijcompartiment aan de achterkant van de afstandsbediening, verwijder de oude batterijen en plaats twee nieuwe AAA batterijen met de juiste polariteit.

Wat is het juiste onderhoud voor de buitenunit?

Houd de buitenunit vrij van bladeren, vuil en sneeuw. Maak de warmtewisselaar voorzichtig schoon met een zachte borstel en vermijd hogedrukreinigers.

Hoe kan ik de luchtstroomrichting aanpassen?

Gebruik de swing of luchtstroom knop op de afstandsbediening om de horizontale en verticale lamellen te regelen voor een optimale luchtverdeling.

Is er een slaapmodus op dit model?

Ja, druk op de sleep modus knop. Dit verhoogt de temperatuur geleidelijk om een comfortabele slaapomgeving te bieden en energie te besparen.

Waar vind ik de handleiding voor mijn Gree airconditioner?

U kunt de handleiding gratis downloaden van notice-facile.com in PDF-formaat. Zoek op modelnummer 660 GFH09EA-K3DNA1A-I.

GEBRUIKSAANWIJZING 660 GFH09EA-K3DNA1A-I GREE

Lees voor het in bedrijf stellen eerst deze gebruiksaanwijzing aandachtig door

RoHS Conform

GREE ELECTRIC APPLIANCES, INC. OF ZHUHAI

◆ Instructies voor in gebruik name 3◆ Hoe werkt de airconditioning 5◆ Instructies voor installatie 6◆ Werking van de afstandsbediening 8◆ Werking van de afstandbediening (bedraad) 12◆ Reiniging en onderhoud van filters 23◆ Storingen 25◆ Installatie duct model 27
	Dit symbool staat voor handelingen die verboden zijn.		Dit symbool staat voor handelingen die moeten worden uitgevoerd
Bedankt dat u gekozen heeft voor een GREE airconditioner, lees deze handleiding eerst door voor het toestel wordt gebruikt en bewaar deze handleiding goed .
De afbeeldingen die gebruikt worden in deze handleiding kunnen afwijken van de geleverde uitvoering, sommige modellen hebben een display andere niet, echter de positie en de uitvoering zijn gelijk aan de werkelijke uitvoering.
Deze airconditioning is niet bedoeld voor gebruik door mensen, inclusief kinderen, met een beperkte kennis, zonder dat ze worden geïnstrueerd door een bevoegd persoon. Kinderen mogen de airconditioner alleen bedienen onder toezicht.
	Als de airconditioner niet meer wordt gebruikt en moet worden afgebroken laat dit dat doen door een erkend koeltechnisch bedrijf dat hiervoor bevoegd is.

Aarde: zorg voor een goede aardeZorg dat er een goede aarde is geïnstalleerd, gebruik hiervoor niet de waterleiding of de gasleiding.	Controleer of de stekker eruit is als het toestel lange tijd niet wordt gebruikt.Dit kan een elektrische schok veroorzaken of er kan vuur ontstaan.	Selecteer de juiste temperatuur
Laat geen ramen en deuren open langer dan noodzakelijkDit kan van invloed zijn op de capaciteit	Blokkeer de in en uitgang van het binnen en buiten deel nietDit kan zorgen voor storingen en te weinig capaciteit.	Houd explosieve stoffen uit de buurt van de airconditioner.Dit kan leiden tot explosie.

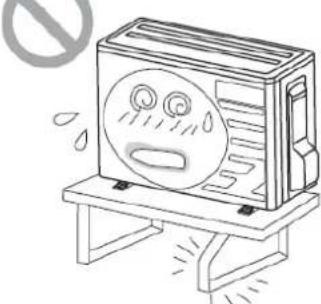

Controleer of de beugel of ondergrond sterk genoeg is.Indien dit niet het geval is kan dit leiden tot gevaarlijke situaties.	Ga niet staan of zitten op het buitendeel.Plaats niets op of rondom het buitendeel.	Probeer de airconditioner niet zelf te repareren.Laat dit doen door een erkend bedrijf.

★Indien de voedingskabel is beschadigd laat dit dan repareren door een erkend bedrijf.	★De verticale uitblaas richting kan met de hand worden ingesteld.Louver voor links /rechts richting (hand)Louver voor boven /benden richting (automatisch)
★Steek je handen nooit in de uitblaas opening van het toestel.	★Richt de uitblaas niet op mens, dier en plant. Dit heeft een slechte invloed.
★Bij montage op de slaapkamer niet op het bed richten voor langere tijd	★Gebruik de airconditioning niet voor andere doeleinden zoals drogen van voorwerpen.
★Gebruik geen water om de airconditioner schoon te maken	★Plaats geen warmtebronnen rondom de airconditioner

Principe werking en speciale functies voor koelen

Principe:

De airconditioning absorbeert warmte in de betreffende ruimte en transporteert deze naar buiten en wordt daar weer afgegeven. Hierdoor wordt de ruimte temperatuur minder. Het koelvermogen wordt meer of minder omdat het afhankelijk is van de buiten temperatuur.

Invries beveiliging

Indien de airconditioner werkt in "cool" mode bij een lage temperatuur, dan zal er ijs worden gevormd op de verdamper, indien de temperatuur dan daalt onder de 0°C dan wordt de airconditioner uitgeschakeld, de compressor zal stoppen en wordt hierdoor beschermd tegen invriezen.

Principe werking en speciale functies voor verwarmen

Principe:

De airconditioning zal na het inschakelen op de "heat" mode pas na enige tijd beginnen met warmte af te geven, daar de verdamper eerst moet worden opgewarmd om te voorkomen dat er koude lucht wordt in geblazen.
Indien de buiten temperatuur lager wordt zal ook de capaciteit van de verwarming afnemen. Maak dan gebruik van externe warmte bronnen.

Ontdooien

Indien de buiten temperatuur laag is maar de relatieve vochtigheid hoog, dan zal na geruime tijd ijs op het buitendeel worden gevormd. Hierdoor verminderd de verwarmingscapaciteit en zal na een bepaalde periode de automatische ontdooiing inschakelen.
Tijdens dit proces, stoppen de motoren van het binnen,- en het buitendeel.
- Tijdens het ontdooien knipperen de indicatoren en het buitendeel begint met ontdooien, dit is geen storing.
- Na het ontdooien zal weer automatisch met verwarmen worden gestart.

Geen koude uitblaas

In de "heat"mode zal de ventilator van het binnendeel stil staan (2 minuten) tot de verdamper een bepaalde temperatuur heeft bereikt. Hiermee wordt voorkomen dat er een koude luchtstroom uit het toestel komt. Er zijn 3 situatie wanneer dat dit kan voorkomen:

1. Na de eerste start.
2. Nadat automatisch ontdooiing is afgelopen.
3. Indien de binnentemperatuur erg laag is.

Aangepaste uitblaas

In de volgende situaties, zal het binnendeel een aangepaste uitblaas hebben en zullen de horizontale lamellen in een bepaalde positie gaan staan:

1. In Heat mode, nadat het toestel net is ingeschakeld, en de compressor is nog niet in bedrijf.
2. In Heat mode, nadat de ingestelde temperatuur is bereikt en de compressor is voor 1 minuut uitgeschakeld.

Temperatuur voor goede werking
	Binnen DB/WB (°C)	Buiten DB/WB (°C)
Maximale koeling	32/23	48/-
Minimale koeling	21/15	-5/-
Maximaal verwarmen	27/-	27/-
Minimaal verwarmen	20/-	-15/-

De werktemperatuur (buitentemperatuur) voor koelen en verwarmen is -15°C \~ 48°C

Belangrijk

1. Het installatiewerk moeten worden uitgevoerd door een erkend bedrijf volgens de geldende voorschriften.
2. Neem voor het plaatsen van de airconditioner contact op met de plaatselijke instanties om te controleren of de airconditioning op de gekozen positie mag worden geplaatst.
3. Het afbreken van de airconditioner moet worden uitgevoerd door een erkend bedrijf volgens de geldende voorschriften.
4. Installeer de airconditioner zo dat de airconditioner vanuit alle zijden goed bereikbaar is en men goed onderhoud uit kan voeren.

Basis regels voor installatie

Het installeren op de volgende plaatsen kan storingen veroorzaken. Indien er twijfel bestaat neem dan contact op met uw leverancier.

• Een plaats waar hoge temperaturen, dampen, ontvlambare gassen of vluchtige stoffen aanwezig zijn.
• Een plaats waar hoog frequente golven worden opgewekt, door radio signalen lasapparatuur of medisch materiaal.
• Een plaats waar een hoog zoutgehalte aanwezig is zoals aan de kust.
• Een plaats waar veel oliedamp (machine olie) in de lucht zit.
• Een plaats waar veel zwaveldamp in de lucht zit.
• Andere plaatsen met speciale omstandigheden.

Plaatsing van het binnendeel

1. De luchtaanzuig en de luchtuitblaas mogen op geen enkele wijze worden verhinderd. Controleer dit voordat het toestel wordt gemonteerd.
2. Kies een plaats waar men eenvoudig met het condenswater naar buiten toe kan. En waar men eenvoudig het buitendeel kan plaatsen
3. Kies een plaats waar het toestel beschermd is tegen vandalisme.
4. Kies een plaats die het totale gewicht van het toestel kan dragen en tevens geen hinderlijk geluid doorgeeft.
5. Zorg voor voldoende plaats rondom het toestel zodat men goed onderhoud kan doen. Plaats het toestel zo hoog mogelijk.
6. Kies een plaats, niet te dicht in de buurt van radio of TV. Minimale afstand bedraagt 1 meter.
7. Zorg ervoor dat men de filters op een eenvoudige manier kan verwijderen om te reinigen.
8. Controleer dat het binnendeel wordt gemonteerd met de juiste afmetingen volgens de gegevens.
9. Plaats het toestel niet in de nabijheid van vochtige ruimte of waar het toestel vochtig kan worden

Plaatsing van het buitendeel

1. Kies een plaats die geen geluidoverlast veroorzaakt voor andere omwonende.
2. Kies een plaats waar voldoende wordt geventileerd.
3. Kies een plaats waar het toestel vrij kan uitblazen.
4. De gekozen plaats moet het totale gewicht van het toestel kunnen dragen.
5. Kies bij voorkeur een plaats waar het toestel niet direct in de zon staat of wordt beïnvloed door een sterke wind.
6. Zorg ervoor dat de gekozen opstelling voldoende plaats biedt voor onderhoud en eventuele reparaties.
7. Het hoogte verschil mag maximaal 5 meter bedragen en de lengte van de koelleiding 10 meter.
8. Kies een plaats waar het toestel beschermd is tegen vandalisme.
9. Zorg er tevens voor dat de gekozen plaats past een het stedelijk beeld.

Veiligheidsvoorschriften

1. De voeding met overeenkomen met de gegevens op de typeplaat en de diameter van de voedingskabel moet voldoende groot zijn.
2. Maak de voedingskabel niet oneindig lang.
3. Het toestel moet deugdelijk zijn geaard, laat dit uitvoeren door een erkend bedrijf
4. De minimale afstand tot brandbare oppervlakten is 1,5 meter.
5. Het toestel moet worden geïnstalleerd volgens de geldende richtlijnen.
6. Er moet een werkschakelaar worden gemonteerd in de voeding.

Notitie:

- Controleer voor het inschakelen of alle elektrische bedrading goed is gemonteerd, verkeerde bedrading kortsluiting veroorzaken. Dit valt niet onder de garantie.

Aarde voorschriften

1. Een airconditioner moet worden geaard volgens de geldende voorschiften.
2. De aarde heeft de kleuren geel - groen en mag daarom nergens anders voor gebruikt worden.
3. De aarde weerstand moet voldoen aan de wettelijk gestelde eisen.
4. Gebruik geen waterleiding, gasleiding of dergelijke als aarde.

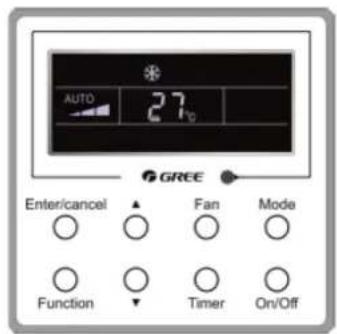

Namen en functies van de afstandsbediening

(AFHANKELIJK VAN HET TYPE KAN DIT VERSCHILLEN)

Notie: Zorg ervoor dat er niets tussen de ontvanger en de afstandsbediening komt.

De afstandsbediening is niet bestand tegen vallen of nat worden.

Plaats de afstandsbediening ook niet in het directe zonlicht of op een plaats waar het heet is, en bescherm het tegen vloeistoffen.

Signaal van de afstandbediening

Afstand bediening

AAN/UIT

ON/OFF KNOP

- Druk op deze knop en de unit wordt ingeschakeld, druk nog een keer en de unit wordt uitgeschakeld. De Sleep functie is niet meer actief als het toestel is uitgeschakeld.

MODE KNOP

- Druk op deze knop om de verschillende mode te kiezen, Auto, Cool, Dry, Fan, Heat, deze kunnen achter elkaar door worden geselecteerd. Tijdens de Auto mode is er geen temperatuur zichtbaar.

TURBO

TURBO KNOP

- Druk op deze knop tijdens de COOL of HEAT mode en de TURBO functie wordt in of uit geschakeld. Nadat de TURBO functie is gekozen is er een icoon in de display te zien. Deze functie wordt automatisch uitgeschakeld indien er een nieuwe mode functie wordt gekozen, of de ventilator snelheid wordt aangepast.

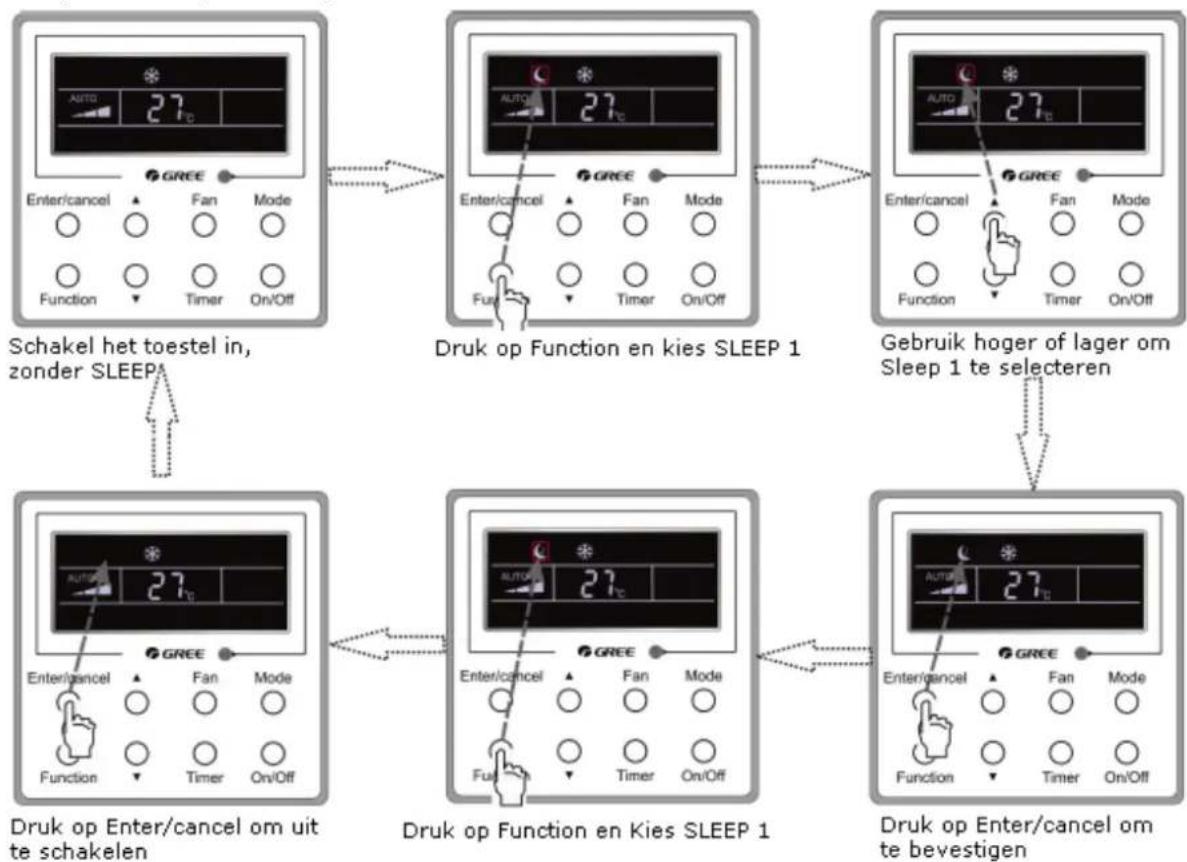

SLEEP

SLEEP KNOP

- Met deze knop kan Sleep uit en Sleep aan worden geselecteerd. Nadat het toestel is ingeschakeld, kan Sleep OFF worden geselecteerd. Nadat het toestel wordt uitgeschakeld is de Sleep functie uitgeschakeld. Als de Sleep functie is ingeschakeld is dit zichtbaar op het display. Tevens kan de tijd worden ingesteld. Als mode Fan en Auto wordt gekozen is deze functie niet beschikbaar.

FAN

FAN KNOP

- Druk deze knop om de volgende functies achter elkaar te kunnen kiezen: Auto, Low, Middle, High. Na het inschakelen wordt mode auto fan gekozen standaard. Met de Blow knop kunnen de volgende keuze worden gemaakt:

TEMP

TEMP KNOP

- Dmv deze knop kan met de temperatuur van binnen en buiten bekijken door meerdere keren te drukken

CLOCK

CLOCK KNOP

- Druk op deze knop en in de display verschijnt een blinkende klok. Binnen 5 seconden kan met m.b.v. de + of – knop de waarden instellen. Als men de toets continue ingedrukt houdt dan zal dit met stappen van 2 min. gaan. Druk de Clock ON knop nogmaals om vast te zetten. Het klok teken blijft zichtbaar in de display. Als het toestel voor het eerst wordt ingeschakeld is 12.00 te zien op de display en het klok teken wordt weergegeven. Klok kan nu worden ingesteld door + en - . Indien er en klok wordt weergegeven is dit de actuele tijd, anders de ingestelde tijd.

LIGHT

LIGHT KNOP

- D.m.v. deze knop kunnen de indicatie lampjes worden in, - en uitgeschakeld. Nadat de unit is uitgeschakeld, wordt LIGHT ON geselecteerd.

Deze afstandsbediening is universeel en kan voor vele units worden gebruikt. Sommige functies van deze afstandsbediening zijn niet beschikbaar op een bepaalde unit en worden dan ook niet beschreven.

Namen en functies van de afstandsbediening

Met deze knop kan de temperatuur worden verhoogd. Druk op deze knop en houd deze vast voor 2 seconden en de temperatuur zal snel vooruit gaan, stop hierna op de gewenste temperatuur. De temperatuur zal steeds worden weergegeven

• op de display. De temperatuur instelling is niet beschikbaar in de AUTO mode, het signaal echter kan wel gewoon worden verzonden.
• Instel mogelijkheid tussen:16°C - 30°C.

- - KNOP

- Met deze knop kan de temperatuur worden verlaagd. Druk op deze knop en houd deze vast voor 2 seconden en de temperatuur zal snel terug gaan, stop hierna op de gewenste temperatuur. De temperatuur zal steeds worden weergegeven op de display. De temperatuur instelling is niet beschikbaar in de AUTO mode, het signaal echter kan wel gewoon worden verzonden.

- Instel mogelijkheid tussen:16°C - 30°C.

- Met deze knop kan X-FAN worden gekozen, tijdens de COOL en DRY mode. Het icoon wordt voor 10 minuten weergegeven. Gedurende deze tijd wordt de verdamper droog geblazen, ook al staat het toestel uit. Nadat opnieuw wordt ingeschakeld wordt X-FAN off gekozen. Deze functie is niet beschikbaar tijdens AUTO, FAN, HEAT.

TIMER TIMER KNOP

• Door op deze knop te drukken terwijl het toestel uit staat kan tijd voor automatisch in te schakelen worden ingesteld. De instelling is mogelijk van 0,5 - 24 uur. De symbolen "T-ON" en "H" knipperen 5 seconden. Binnen deze 5 seconden moet een keuze worden gemaakt en moet dit naar het toestel worden verstuurd. Als de instelling is ontvangen dan zal dit 2 seconden lang zichtbaar zijn in het display. Tijdens het instellen knippert de ingestelde waarde. Met behulp van de "+" en de "-" is deze waarde te veranderen. De tijd wordt verhoogd of verlaagd met stappen van 0,5 uur. Door het continu vasthouden van een van deze knoppen zal de tijd sneller veranderen. Nadat deze instelling is gedaan zijn de symbolen "T-ON" en "H" niet meer in het display te zien.
• Schakel het toestel nu in d.m.v. de "ON-OFF" knop. Als de temperatuur in het display wordt weergegeven, kan men door het drukken op de "TIMER" knop de resterende tijd aflezen. "T-ON" en "H" zal nu 2 seconden lang knipperend in het display te zien zijn. Na deze 2 seconden zal de temperatuur weer in het display te zien zijn. Als er gedurende deze 2 seconden nog een keer op deze knop wordt gedrukt dan zal de timer functie worden uitgeschakeld.
• Hetzelfde geldt voor het automatisch uitschakelen van het toestel. Het toestel moet dan worden ingesteld tijdens bedrijf.

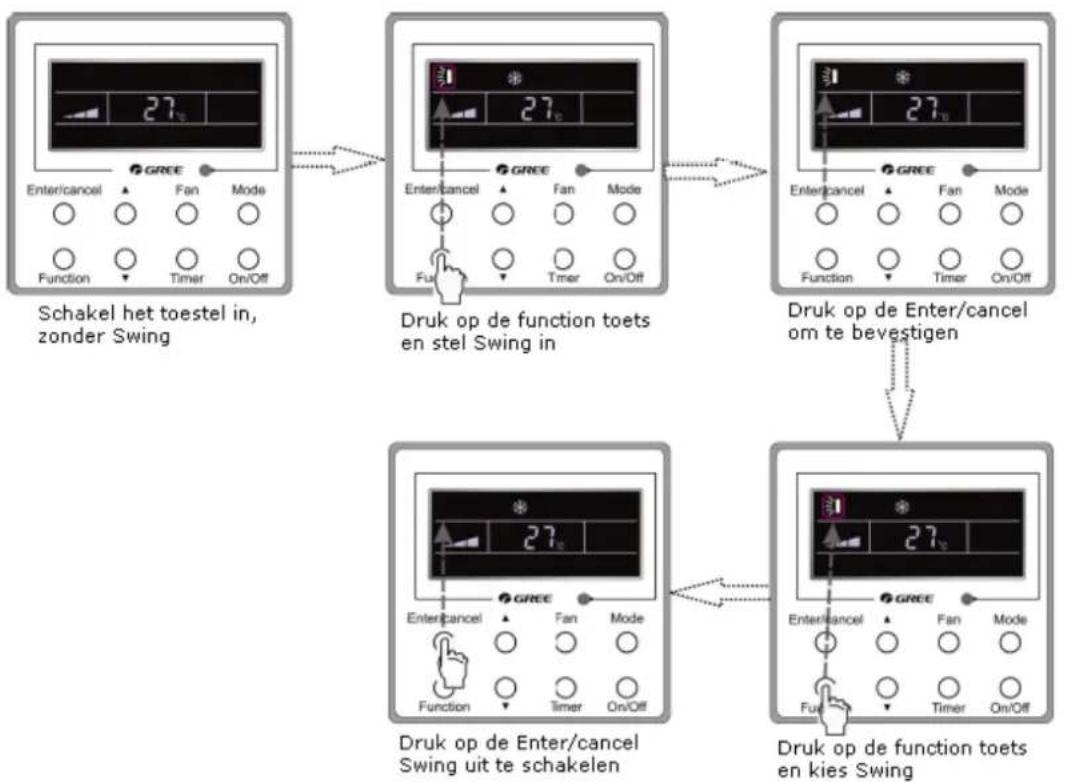

SWING SWING KNOP

- Druk op deze knop om de uitblaasrichting te veranderen volgens onderstaande afbeelding.

Deze afstandbediening is universeel. Indien de volgend afbeeldingen verschijn zal de instelling normaal blijven.

Indien tijdens het op en neer bewegen de uitblaaslamel wordt gestopt zal deze blijven staan in deze positie.

Dit icoon laat zien dat de uitblaaslamel in deze vijf posities kan staan.

Eenvoudige gebruikers handleiding

1. Druk op de "ON-OFF" knop om in te schakelen, de unit zal hierdoor inschakelen. Wordt op deze knop gedrukt tijdens het in bedrijf zijn dan zal de unit uitschakelen. (De lamellen gaan dan automatisch dicht)
2. Druk op de MODE toets, en kies de gewenste instelling, COOL, HEAT, enz.
3. Druk op + of - en stel de gewenste temperatuur in. (Dit kan niet in de AUTO mode).
4. Druk op de FAN knop om de gewenste snelheid in te stellen, AUTO, FAN1, FAN2, FAN3 of FAN 4.
5. Druk op "SWING" om de swing te selecteren.

Eenvoudige gebruikers handleiding (optioneel)

1. Druk op SLEEP om deze te activeren.
2. Druk op TIMER ON of TIMER OFF, stel hier mee de timer in.
3. Druk op deze knop om de lampjes aan en uit te schakelen.
4. Druk op deze knop om deze functie in en uit te schakelen.

Introductie speciale functies

Over AUTO RUN

Indien AUTO RUN is geselecteerd zal de temperatuur niet worden weergegeven op de display. De unit zal dan de temperatuur van de omgeving aanhouden om hier dan zo snel mogelijk een comfortabele temperatuur van te maken.

Over de Auto LOCK

Als het toestel is ingeschakeld of is uitgeschakeld, druk dan tegelijk op de toetsen "+" en "-" en het toetsenbord wordt geblokkeerd. Als het toetsenbord geblokkeerd is zal het LOCK icoon te zien zijn.

❖ Over de Lampjes

Als het toestel is ingeschakeld of is uitgeschakeld, druk dan tegelijk op voor 3 seconden op de toetsen "+" en "FAN" en de display wordt uitgeschakeld. Door nog een keer hetzelfde te herhalen wordt de display weer ingeschakeld

I FEEL

Als deze functie is ingeschakeld, dan wordt het I FEEL signaal 200ms na ieder verandering d.m.v. de afstandsbediening verstuurd. Vanuit de afstandsbediening wordt de temperatuur informatie iedere 10 minuten terug gezonden.

Batterijen verwisselen en notities

1. Druk voorzichtig op

in de directie van de aangegeven pijl de achterzijde van de afstandsbediening. (Zie figuur 1)

1. Haal de oude batterijen eruit.
2. Plaats twee nieuwe batterijen AAA 1,5V en let op de polariteit.
3. Plaats de achterzijde weer terug. (Zie figuur 2)

NOTIE:

• Gebruik geen oude of half volle batterijen, dit kan schade opleveren aan de afstandsbediening.
• Als de afstandsbediening lange tijd niet wordt gebruikt verwijder dan de batterijen. Deze kunnen gaan lekken.
• Het bedienen moet gebeuren in het bereik van de unit.
• Hou het min. 1 meter verwijdert van radio en TV.
• Indien de afstandsbediening niet functioneert verwijder dan de batterijen voor minimaal 30 seconden, en plaats ze daarna opnieuw.

NOOD VOORZIENING

Indien de afstandbediening Stuk of Kwijt is, gebruik dan de HAND schakelaar, als gebruik wordt gemaakt van deze functie zal dit in de AUTO mode zijn, het toestel bepaald zelf de temperatuur en de ventilatorsnelheid.

De AUTO Knop werkt als volgt:

• Inschakelen: Als de unit is gestopt met functioneren druk dan op AUTO/ STOP. De unit zal dan in AUTO mode functioneren. De microcomputer zal afhankelijk van de ruimte temperatuur zelf bepalen welke MODE er wordt gekozen, om een zo comfortabel mogelijke omgeving te krijgen.
• Uitschakelen: Druk terwijl de unit functioneert de knop nogmaals in en de unit zal uitschakelen.

Display

Fig.3 Afbeelding afstandbediening

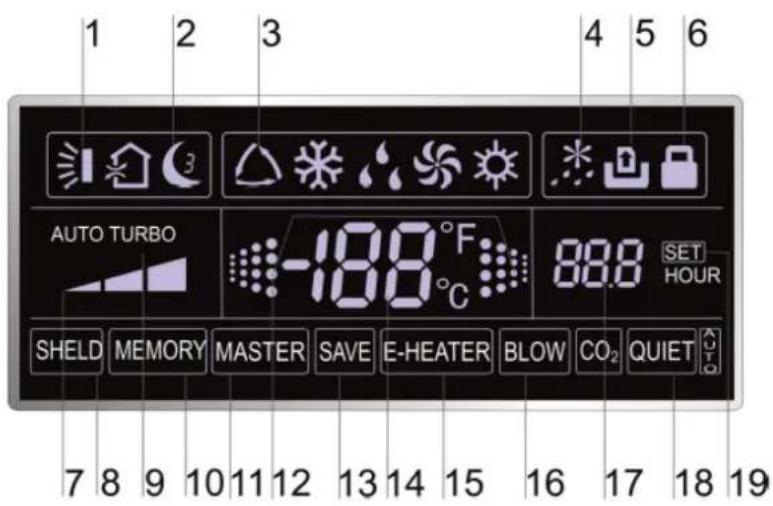

LCD Display van de afstandbediening

Fig.4 LCD display

Verklaring voor LCD Display

Tabel 1

No.
1			Swing functie
2			Sleep functie
3		[W20X]	Diverse MODE instellingen
4			Defrost functie voor het buitendeel
5			Niet van toepassing
6		[OHOD]	Geblokkeerd
7		[J2CY]	Ventilatorsnelheid
8	SHIELD		Afgeschermde functies
9	TURBO		Turbo functie
10	MEMORY		Geheugen functie
11	MASTER		Niet van toepassing
12			Knippert als het toestel aan is maar geen toets bediend wordt
13	SAVE		Energie zuinige functie
14		[BTHT]	Ruimte / ingestelde temperatuur
15	E-F [SY25] TER		Blow functie
16	BLOW		Niet van toepassing
17		[CB4K]	Timer waarde
18	C [TVSA] E		Quiet functie
19	SET		Is tijdens het instellen in het display te zien

Knoppen

Knoppen bediening

Fig.5 Knoppen bediening

Instructie en Functie van de toetsen

Tabel.2

No.	Omschrijving	Uitvoering
1	Enter/cancel	1 Functie selectie en cancel2 Druk voor 5sec om buitentemperatuur
2	▲	1 Werking temperatuur instelling van de binnen unit, bereik : 16-30°C2Timer instelling, bereik: 0.5-24 uur3Schakelt tussen ‘stil’ en ‘auto stil’.
6	▼
3	Fan	Ventilatorsnelheid hoog/middel/laag/auto.
4	Mode	Instelling van koeling / verwarming / ventileren / drogen van binnendeel
5	Function	Schakelt tussen de functies van air/sleep/turbo/save/e-heater/blow/quite
7	Timer	Timer instelling
8	On/off	Schakelt binnendeel aan / uit
4 + 2	▲+MODE	Druk Mode en ▲voor 5s als de unit uitgeschakeld is om enter/cancel memorie functie (Indien memorie is ingesteld, binnendeel zal in dezelfde functie verder gaan na inschakelen van de spanning.
2 + 6	▲+▼	Als de unit uitgeschakeld is, druk ▲▼ toetsen tegelijkertijd voor 5s voor toetsenblokkade. De toetsen zullen niet meer reageren. Druk opnieuw ▲▼ toetsen voor 5s om de toetsen te ontgrendelen.

Bedienings Instructie

On/Off

Druk On/Off toets om de unit in te schakelen

Druk opnieuw op de On/Off toets om de unit uit te schakelen.

Noot: de status zoals in Fig.7 geeft aan dat de unit uitgeschakeld is.

De status zoals in Fig.8 geeft aan dat de unit ingeschakeld is..

Fig.7 Uitgeschakelde unit

Indien de unit ingeschakeld is, druk Mode toets om de volgende instellingen te verkrijgen:

Temperatuur Instelling

Druk ▲ of ▼ toets om de ruimtetemperatuur te verhogen of te verlagen als de unit ingeschakeld is.

Als de toets vastgehouden wordt zal de ruimtetemperatuur 1°C bij elke 0.5s verhogen of verlagen.

In Koeling, Drogen, Ventileren en Verwarming mode, de temperatuur range is 16°C-30°C.

In Auto mode, de temperatuur is niet handmatig verstelbaar.

Zoals in Fig.9

Ventilator snelheid instelling

Druk Fan toets, ventilator snelheid van de binnenunit zal wijzigen zoals hieronder: Zoals in Fig.10

Swing Control Functie

Indien unit aanstaat, druk 'Function' toets totdat de unit swing control functie weergeeft, druk dan Enter/cancel toets om 'swing' control functie in te schakelen.

Tijdens swing functie, druk 'Function' toets totdat de swing control functie ingeschakeld is en druk 'Enter/cancel' toets om swing control functie uit te schakelen.

Swing control functie instellingen zoals in Fig.11

Fig.11

Timer Instelling

Druk Timer toets om timer uit te schakelen van de unit. In off-stand van de unit, druk

Timer toets om timer in te schakelen op dezelfde wijze.

Timer on instelling: In off-stand van de unit zonder timer instelling, als Timer toets is ingedrukt, LCD zal display xx hour, met ON knipperen. In dit geval, druk▲ of ▼ toets om timer aan te passen en druk dan Timer voor bevestiging. Als Mode toets is ingedrukt voor geactiveerde Timer toets ter bevestiging, timer mode zal naar timer OFF instelling wijzigen. In dit geval, LCD display xx hour, met OFF knipperen. In dit geval, druk▲ of ▼ toets om timer OFF te activeren en druk dan Timer toets ter bevestiging. Indien LCD display xx hour on off, xx hour weergeeft, betekent dit de tijd dat de timer is ON, maar de tijd van de timer OFF is niet zichtbaar op het display.

Timer off instelling: In on-stand van de unit zonder timer instelling, als Timer toets is ingedrukt, LCD zal display xx hour, met OFF knipperen. In dit geval, druk▲ of ▼ toets om timer aan te passen en druk dan Timer ter bevestiging. Als Mode toets is ingedrukt voor geactiveerde Timer toets ter bevestiging, timer mode zal naar timer ON instelling wijzigen. In dit geval, LCD display xx hour, met ON knipperen. In dit geval, druk▲ of ▼ toets om timer ON te activeren en druk dan Timer toets ter bevestiging. Indien LCD display xx hour on off, xx hour weergeeft, betekent dit de tijd dat de timer is OFF, maar de tijd van de timer ON is niet zichtbaar op het display.

Cancel timer: Indien Timer is ingesteld, als Timer toets is ingedrukt, LCD geeft xx.

Hour aan, zodat de timer instelling is geannuleerd.

Timer off instelling in on-stand van de unit zoals Fig.12

Fig.12 Timer instelling in on stand van de unit

Timer range: 0.5-24 uur. Iedere druk op▲ of ▼ toets zal tijdinstelling verhogen of verlagen met 0.5 uur. Indien de toets continu ingedrukt blijft, zal de temperatuur automatisch 0.5 uur bij iedere 0.5 s. verhoogt of verlaagd worden.

Noot:

1. Indien timer on en timer off beide ingesteld zijn, de bedraade bediening geeft alleen de tijd van timer off. Indien beide ingesteld zijn met de unit in off-state, allen de tijd van timer on is weergegeven.

Sleep Instelling

Sleep on: Druk Function toets in on-stand van de unit naar 'sleep' functie en dan druk Enter/cancel toets om 'sleeping functie' in te schakelen.

Sleep off: Tijdens 'sleep on-stand', druk Function toets naar 'sleep' functie en dan druk Enter/cancel toets om deze functie uit te schakelen.

'Sleep' instelling zoals Fig.13:

Fig.13 Sleep instelling

'Sleep' instelling is niet aanwezig na uit en in schakelen van de unit. Er is geen 'sleep' functie in 'fan' en 'auto' mode.

Noot:

In 'cooling' en 'dry' mode, als de unit met 'sleep' functie loopt voor 1 uur, de ingestelde temperatuur zal met 1°C verhoogt worden en 1°C na weer een 1 uur. Daarna, de unit zal op deze temperatuur blijven. In 'heating' mode, als de unit met 'sleep' functie loopt voor 1 uur, de ingestelde temperatuur zal met 1°C verlaagd worden en 1°C na weer een 1 uur. Daarna, de unit zal op deze temperatuur blijven.

Turbo Functie Instelling

TURBO functie: De unit op hoge ventilator snelheid geeft een snellere koeling of verwarming, zodat de ruimtetemperatuur snel naar de ingestelde temperatuur zal gaan. In 'cooling' of 'heating' mode, druk Function toets totdat TURBO functie weergegeven wordt druk dan Enter/cancel toets om TURBO functie in te schakelen.

Tijdens TURBO functie, druk Function toets totdat TURBO functie weergegeven wordt druk dan Enter/cancel toets om TURBO functie uit te schakelen.

TURBO functie instelling zoals in Fig.14:

Fig.14 Turbo Functie Instelling

Noot:

1. TURBO functie zal na stroomuitval uitgeschakeld worden. In 'dry', 'fan' en 'auto' mode, TURBO functie zal niet werken en het TURBO icoon wordt niet weergegeven.
2. TURBO functie zal automatisch verdwijnen na inschakelen van de 'quiet' functie.

Blow Functie Instelling

BLOW functie: Nadat de unit wordt uitgeschakeld, de verdamper van de binnenunit zal doorgeblazen worden om bacteriële vervuiling tegen te gaan.

In 'cooling' en 'dry' mode, druk Function toets totdat BLOW functie verschijnt, met BLOW icon knipperend, druk dan Enter/cancel toets om deze functie in te schakelen. In 'BLOW' mode, druk Function toets totdat BLOW functie verschijnt en druk dan Enter/cancel toets om deze functie uit te schakelen.

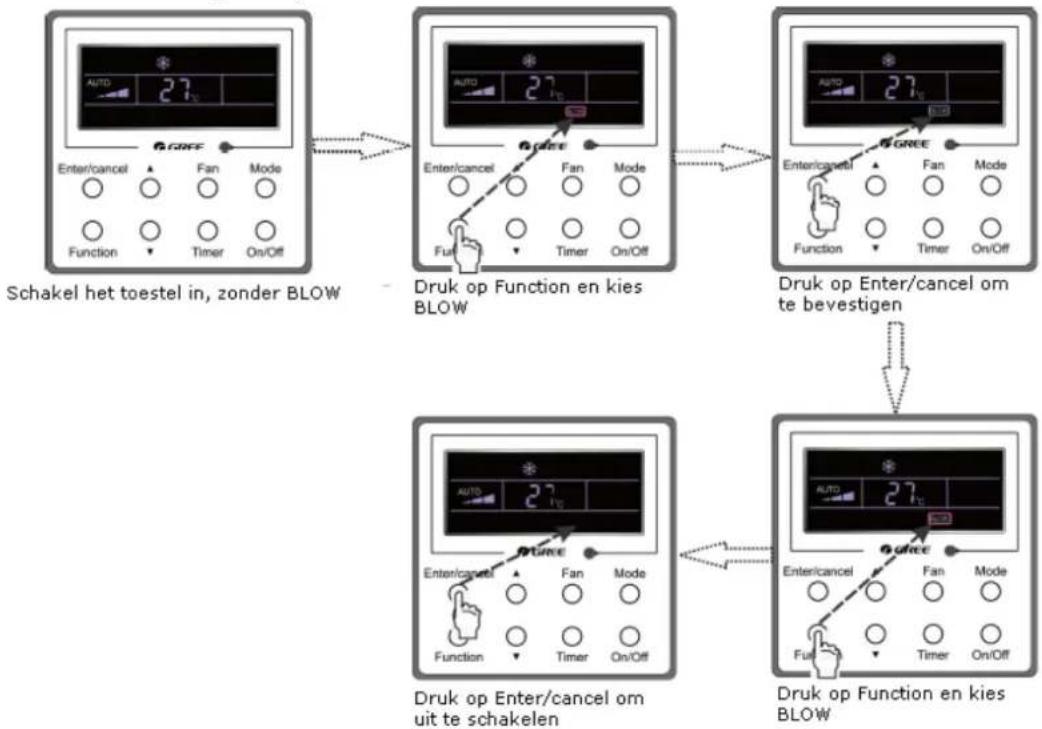

BLOW functie instelling in Fig.16:

Fig.16 Blow functie instelling

Noot:

1. Na inschakelen BLOW functie, schakel de unit uit door druk op toets 'On/Off' op afstandbediening, ventilator binnendeel zal op lage snelheid voor 10 min. door blijven draaien (BLOW shows). Als BLOW functie is uitgeschakeld de ventilator binnendeel zal direct uitgeschakeld worden en niet nadraaien.
2. Er is geen BLOW functie in 'fan' of 'heating' mode.

Andere functies

(1) Lock

Als de airconditioner is opgestart zonder storing of tijdens standby druk dan tegelijk op de toetsen hoger en lager en het display blokkeert. Door nog een keer deze toetsen tegelijk in te drukken ontgrendeld het display weer

(2) Memory

Als de airconditioner is uitgeschakeld, druk dan 5 sec tegelijk op de mode en omlaag toets. Hiermee wordt de memory functie in of uitgeschakeld.

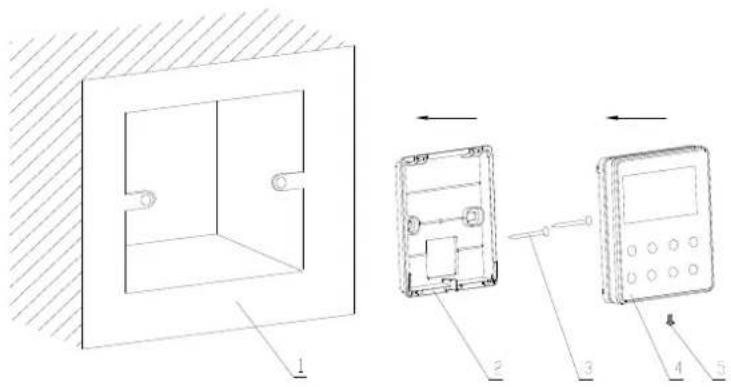

Installatie bedraade afstandbediening

Fig.6 Schets voor installatie bedraade afstandbediening

No.	1	2	3	4	5
Omschrijving	Basis box installeren in muur	Bodemplaat van bediening	Schroef M4X25	Front paneel van bediening	Schroef ST2.9X6

Let op volgende punten tijdens installatie van bedraade bediening:

1. Schakel de voeding uit die schade kan toebrengen aan de installatie
2. Trek de 4-adrige draad door het montage gat en monteer het via de rechthoek op de plaat.
3. Plaats de bodemplaat in de houder en zet deze vast met de schroeven M4X25.
4. Maak de 4-aderige kabel vast aan de bediening en monteer de bediening in de muur box.
5. Als laatste, monteer het front paneel en bodemplaat vast met schroeven ST2.2X6.5.

LET OP:

Tijdens montage van de draad, let op elektromagnetische spanning dat kan leiden tot foutmelding.

1. Signaal en communicatie draden moeten gescheiden lopen met de spanning draden. Zorg voor voldoende onderlinge afstand.
2. Gebruik bij voorkeur afgeschermde draden om onderlinge foutmeldingen te voorkomen.

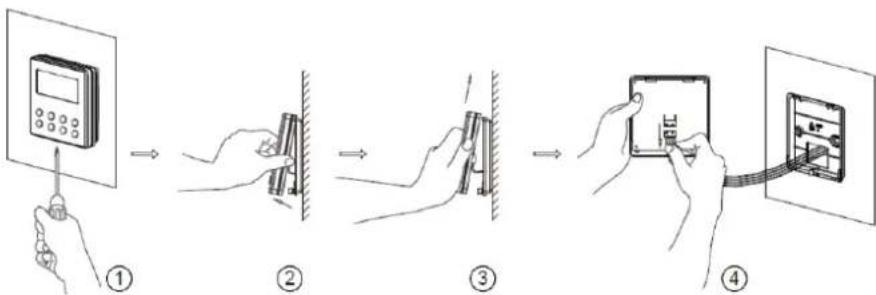

Demonteren van de afstandbediening

Als er een storing optreedt tijdens het normale bedrijf dan verschijnt dit op de plaats van de temperatuur op het LCD .

Als er meer dan 1 storing is dan verschijnen deze na elkaar op het LCD scherm. Bij gebruik van meerder systemen, wordt als eerste het systeemnummer gegeven en daarna de storingcode ( niet bij enkelvoudige systemen).

Indien er een storing optreed, schakel het toestel uit en neem contact op met uw dealer. Het voorbeeld in Fig.19, geeft aan een hoge druk storing in systeem 2.

Omschrijving	code	Omschrijving	code
Retour lucht sensor defect	F1	Driver board communicatie storing	P6
Verdamper lucht sensor defect	F2	Compressor oververhitting beveiliging	H3
Pers temperatuur sensor binnendeel defect	b5	Binnen en buitendeel passen niet samen	LP
Zuig temperatuur sensor binnendeel defect	b7	Expansieventiel defect of communicatie fout	dn
IPM (Inverter Protection Module) defect	P7	Mode conflict	E7
Ruimt temperatuur sensor buitendeel defect	F3	Pump down	Fo
Midden temperatuur sensor buitendeel	F4	Ontdooien of olie retour
Ontdooi sensor	F5	Geforceerd ontdooien	H1
Communicatie storing binnen en buitendeel	E6	Compressor start fout	Lc
DC bus onderspanning beveiliging	PL	Hoge persgastemperatuur beveiliging	E4
DC bus overspanning beveiliging	PH	Overspannings beveiliging	E8
Compressor fase beveiliging	U1	Overstroom beveiliging	E5
Compressor demagnetisatie beveiliging	HE	Overstroom per fase beveiliging	P5
PFC (Protection Fase Controller) beveiliging	Hc	Verstoren compressor	H7
IPM Temperatuur beveiliging	P8	IPM stroom beveiliging	H5
Overspanning beveiliging	L9	Compressor fase/omkeer beveiliging	Ld
System laden kortsluiting of blokkade	F0	Frequentie beperkt door stroom beveiliging compleet toestel	F8
Condensator laden fout	PU	Frequentie beperkt door IPM stroom beveiliging	En
Hoge druk beveiliging	E1	Frequentie beperkt door hoge persgas temperatuur	F9
Lage druk beveiliging	E3	Frequentie beperkt door anti bevriezing beveiliging	FH
Compressor stalling	LE	Frequentie beperkt door overspanning beveiliging	F6
Max snelheid	LF	Frequentie beperkt door IPM temperatuur beveiliging	EU
Temperatuursensor driver board defect	PF	Lekbak binnendeel vol	E9
AC magneet schakelaar beveiliging	P9	Invriesbeveiliging	E2
Temperatuur drift beveiliging	PE	Aangeleverde AC Voeding abnormal	PP
Sensor aansluiting beveiliging	Pd	Stroom circuit storing geheel toestel	U5
DC bus spanning val beveiliging	U3	4 wegklep omkeer storing	U7
Buiten ventilator 1 beveiliging	L3	Motor stalling	H6
Buiten ventilator 2 beveiliging	LA	PG motor nul niveau beveiliging	U8

Waarschuwing

• Schakel altijd de voeding uit.
• Spuit niet rechtstreeks water in het toestel.

• Maak het toestel droog m.b.v. een licht vochtige doek.

• Verwijderen van de filters.
  Trek het front paneel aan de zijkanten naar voren en verwijder de filters door deze naar beneden eruit te trekken. Zie fig. a,b.

• Reinig het filter d.m.v. een stofzuiger, of met lauwwarm water (45 °C) en een licht niet schuimend reinigingsmiddel. NIET IN DE VAATWASSER.
• Droog de filter en plaats terug in het toestel.

(Fig. a)

Schoonmaken en onderhoud

Verwijder de fijn filter voor het reinigen van de gewone filter en plaats deze terug na het reinigen. Reinig de filters niet met agressief schoonmaakmiddel en niet met water warmer dan 45°C. Laat de filter uitlekken of drogen met een zachte doek.

Gevaar
Probeer bij een defect de airconditioner niet zelf te repareren, u maak waarschijnlijk meer stuk, laat dit uitvoeren door een erkend bedrijf.
Controleer eerst de volgende punten in onderstaande lijst er kan al een mogelijke oplossing tussen zitten.
PROBLEEM	OPLOSSING
Binnendeel koelt niet meteen nadat hij opnieuw is aangezet.	Als de airconditioning één maal is gestopt op zijn bereikte temperatuur, of is uitgeschakeld, dan zal 3 minuten worden gewacht om de compressor te beschermen.
Men ruikt een vreemde geur die uit de airconditioning komt.	Deze geur krijgt men doordat de verschillende geuren door de airconditioning worden aangetrokken, in de ruimte waar deze hangt.Probeer door het reinigen van de filter of de geur verdwijnt.
Er is een vreemd geluid te horen nadat terwijl de airconditioning is ingeschakeld.	Dit geluid wordt veroorzaakt, door het koudemiddel dat door de airconditioning heen gaat.
Er komt een soort mist uit de airco.	Dit is mogelijk doordat de relatieve vochtigheid en temperatuur erg hoog is en de ruimte te snel wordt afgekoeldDe uitgeblazen lucht ziet eruit als mist. N
Men hoort krakende geluiden uit de airconditioning komen.	Deze geluiden die men hoort hebben te maken met het werken van het materiaal, door de temperatuur verschillen.
De airconditioning doet helemaal niets.	Staat er spanning op?Is de aardlekschakelaar eruit?Is er ergens een draad los?Ligt het voltage tussen 206 V - 244 V?Staat de TI MER ON aan?
Het toestel koelt niet goed.	Is de "SET Temp" goed?Is de uitblaas niet geblokkeerd? (ijs)Zijn de filters schoon?Staat de ventilator snelheid op laag?Zijn er teveel warmte bronnen aan?
De afstand- bediening is kwijt of toestel reageer niet.	Is de afstand te groot tussen de airco en de bediening?Vernieuw de batterijen.Staan er obstakels tussen de airco en de bediening?Onderbreek de voeding d.m.v. het uittrekken van de stekker.
Waterlekkage in de ruimte	De relatieve vochtigheid kan hoog zijnCondenswater wordt niet afgevoerdPompje functioneert niet meerToestel ingevroren
Waterlekkage vanuit het buitendeel	Als het toestel op koelen staat kan het zijn dat er water aan de koelleiding en aan de koppeling zit, dit komt door condensatieAls het toestel in de auto defrost mode staat dan zorg het ontdooien van het ijs dat er water uit komt.Als het toestel in verwarming mode staat is het mogelijk dat er water vanuit het buitendeel komt.
Er komt geluid uit het binnendeel	Dit kan het omschakelen van een relais voor de ventilator of de compressor zijnOp het moment dat het ontdooien, start of stopt hoort men een borreland geluid. Dit is het omdraaien van de stromingsrichting van het koudemiddel.
Uit het binnendeel komt geen lucht	In de verwarming mode, als de temperatuur van het binnendeel nog niet voldoende is opgewarmd dat stopt de ventilator 2 min. om een koude uitblaas te voorkomen.In de verwarming mode, als de buitentemperatuur erg laag is of de relatieve vochtigheid erg hoog is, dan wordt hierdoor veel ijs op het buitendeel gevormd dan stopt de ventilator 3~12 min.In de ontdooi mode, stopt de ventilator af en toe, om het condenswater de tijd te geven afgevoerd te worden. Het toestel gaat automatisch weer verder.
Condens op de uitblaas geleiders	Als het toestel lang draait met een hoge relatieve vochtigheid dan zal dit condenseren op de geleiders en evt. de Omkasting.

Schakel de airconditioner direct uit in de volgende situatie en neem contact op met uw leverancier

• Er is een hard geluid te horen tijdens het in bedrijf zijn.
• Er komt een sterke vreemde geur uit het toestel
• Waterlekkage
• Zekeringen of aardlekschakelaar gaan er steeds uit
• Er zit grote hoeveelheid ijs op het binnendeel
• Als de voedingskabel abnormaal heet aanvoelt.

Schakel het toestel uit.

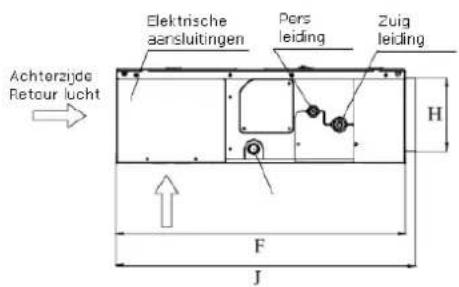

Tabel 1: Uitwendige afmetingen

Model\Item	A	B	C	D	E	F	G	H	I	J
GFH(09)EA-K3DNA1A/I	742	491	662	620	700	615	782	156	200	635
GFH(12)EA-K3DNA1A/I
GFH(18)EA-K3DNA1A/I	942	491	862	820	900	615	982	156	200	635
GFH(21)EA-K3DNA1A/I	1142	491	1062	1020	1100	615	1182	156	200	635
GFH(24)EA-K3DNA1A/I

Minimale afmetingen rondom de unit

Installatie Duct binnendeel

Selecteer locatie van het binnendeel

1. Plaats geen obstructies voor de uitblaas van het toestel.
2. Controleer voor het plaatsen de minimale afstanden volgens het schema.
3. Selecteer een plaats die minimale 4 maal het gewicht van het binnendeel kan dragen en geen geluid en vibratie overbrengt.
4. Plaats het toestel horizontaal.
5. Selecteer een plaats waar men eenvoudig de afvoer kan aansluiten en eenvoudig de leidingen met buiten kan aansluiten.

Belangrijk

1. Om een goede werking te garanderen moet de gehele installatie worden gemonteerd door erkend personeel.
2. Het toestel moet binnen worden opgehangen d.m.v. draadstangen M10 of door ijzeren pluggen M10 met draadeinden. Zie figuur 43.

1. Monteer de draadstang zoals wordt getoond in figuur 44.
2. Installeer het toestel. Zie figuur 45

1. Controleer dat het toestel waterpas is gemonteerd. Controleer dat de condensafvoer goed is aangesloten en op afschot is gemonteerd. (Fig. 46)

Installatie retour lucht

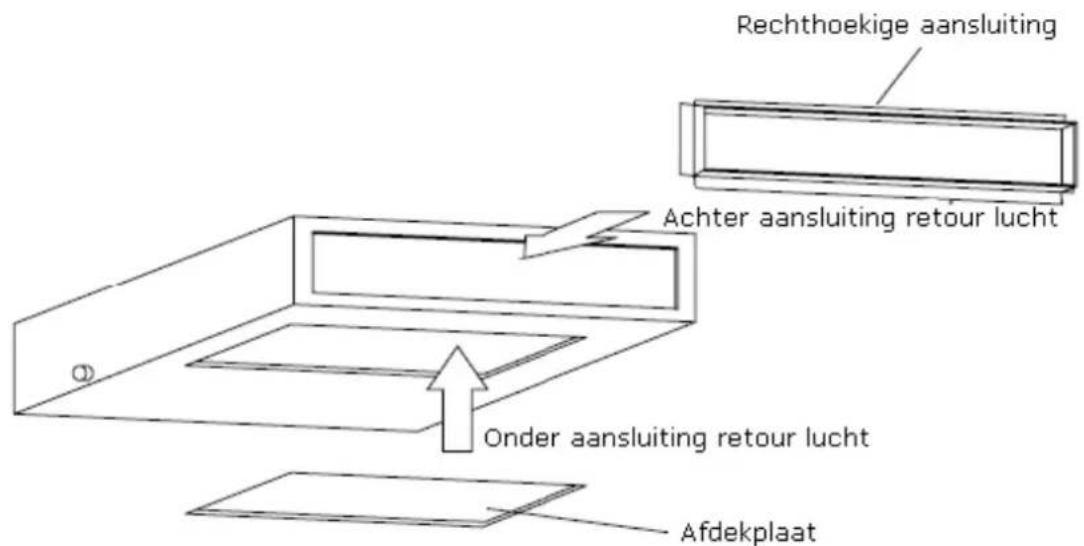

1. De retour lucht is op twee manieren aan te sluiten zie fig. 47

Fig. 47

1. Bij gebruik van de onderaansluiting voor de retourlucht de afdekplaat gebruiken om de achterzijde mee af te sluiten.
2. Bij toepassing van de onderaansluiting is kans op meer geluid. Advies gebruik een plenumbox en eventueel een demper om het geluid te reduceren.

Installatie condensafvoer.

• De condensafvoer is vanaf de fabriek aan beide zijde afgedicht d.m.v. een rubber stop.
• Kies een afvoer opening en controleer of de andere zijde goed afsluit. Gebruik een trekbandje om de rubber stop vast te maken. Isoleer deze stop, tegen lekkage.
• Gebruik altijd een flexibele aansluiting om de condensafvoer mee aan te sluiten en gebruik geen extra kracht door tegen de condensafvoer in de unit te drukken. Hierdoor kunnen lekkages optreden. Zie fig. 48.

• Uittesten van de condensafvoer. Nadat het toestel volledig is geïnstalleerd die de condensafvoer te worden getest op eventuele lekkages. Doe dit voordat het plafond compleet si afgewerkt.
• Controleer of de condensafvoer goed op afschot is gemonteerd en dat alles goed is geïsoleerd. Zie figuur 49

Let op bij installatie dat aan de volgende eisen wordt voldaan.

1. De installatiehoogte van de afvoerbuis mag niet hoger zijn dan 850 mm.
2. Zorg voor een minimale afloop van 1° - 2° van het toestel af.
3. De opvoerhoogte van de afvoerbuis mag niet groter zijn dan 800 mm.

Aansluiten van de koelleiding

Afmeting van de koelleiding

Het koelmiddel is R410A.

Koelleiding selectie

Model\Item	Diameter koelleiding (Inch)		Max. Lengte (m)	Max Hoogte verschil tussen binnen en buiten deel (m)	Extra toe te voegen Koelmiddel per extra meter koelleiding
	Zuig	Pers
GFH(09)EA	3/8	1/4	20	15	30g/m
GFH(12)EA	3/8	1/4	20	15	30g/m
GFH(18)EA	1/2	1/4	20	15	30g/m
GFH(21)EA	5/8	3/8	30	15	60g/m
GFH(24)EA	5/8	3/8	50	30	60g/m

Noot:

1. De standaard buis lengte is 5m, Als de lengte van de koelleiding kleiner is of gelijk aan 7 m dan hoeft er geen koelmiddel te worden toegevoegd. Als de koelleiding langer is dan 7m dan moet koelmiddel worden toegevoegd volgens onderstaande tabel.
2. De dikte van de koelleiding moet minimaal liggen tussen 0.5-1.0 mm en de koelleiding moet minimaal een druk van 6.0 MPa kunnen weerstaan.
3. Hoe langer de koelleiding, hoe minder koel effect en verwarming effect.

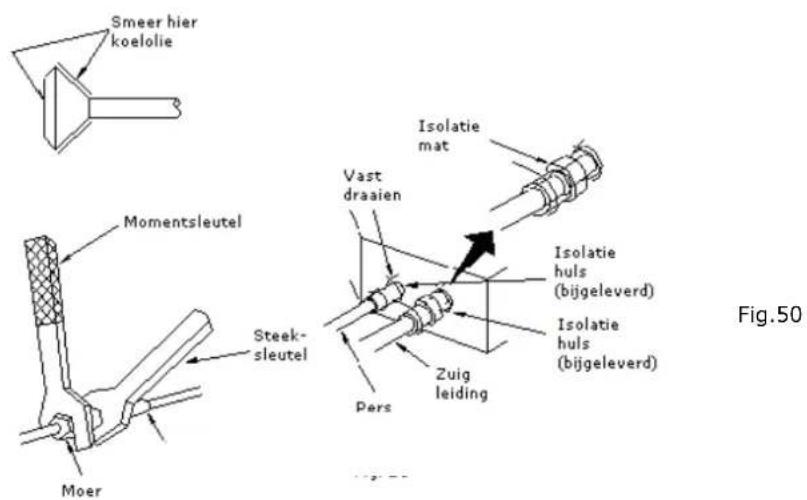

Gebruik bij het vastdraaien twee sleutel en waarvan een momentsleutel. Zie fig. 50 Smeer bij het vastdraaien wat koelolie op de koppelingen en draai eerst de koppelingen aan met de hand daarna met de sleutels.

Controleer de koppelingen op lekkage en isoleer ze daarna goed. Zie fig.50.

- Waarschuwing: Zorg ervoor dat het toestel spanningsloos is als er aan elektrische onderdelen wordt gewerkt.
