GKH12K3FI-GUHD12NK3FO - Airconditioner GREE - Gratis gebruiksaanwijzing en handleiding

Producttype	Cassette-airconditioner (binnenunit) + Buitenunit
Merk	Gree
Model binnenunit	GKH12K3FI
Model buitenunit	GUHD12NK3FO
Koelvermogen	3,5 kW (geschat op basis van 12K Btu)
Verwarmingsvermogen	3,8 kW (geschat)
Energieklasse koeling	A+ (geschat)
Energieklasse verwarming	A (geschat)
Voedingsspanning	220-240 V ~ 50 Hz
Afmetingen binnenunit (B x D x H)	670 x 592 x 240 mm
Afmetingen buitenunit (B x D x H)	848 x 540 x 320 mm
Gewicht binnenunit	Ca. 20 kg (geschat)
Gewicht buitenunit	Ca. 35 kg (geschat)
Koelmiddel	R32 (gebruikelijk voor Gree)
Max. leidinglengte	20 m
Max. hoogteverschil	15 m
Functies	Koelen, verwarmen, ventileren, drogen, slaapmodus, turbo, swing, timer, X-fan, blow, geheugen, toetsenblokkering
Afstandsbediening	Bedraad en infrarood
Filter	Wasbaar luchtfilter (reinigen om de 2 weken)
Geluidsniveau binnenunit	Ca. 30-40 dB(A) (geschat)
Geluidsniveau buitenunit	Ca. 50-55 dB(A) (geschat)
Beveiligingen	Hogedruk-, lagedruk-, overstroom-, invriesbeveiliging, foutcodes op display
Garantie	2 jaar op het product (neem contact op met dealer)

Veelgestelde vragen - GKH12K3FI-GUHD12NK3FO GREE

Hoe schakel ik de airconditioner in?

Druk op de ON/OFF knop op de afstandsbediening. Bij de bedrade bediening verschijnt een icoon dat de unit is ingeschakeld.

Wat betekent foutcode E1?

Foutcode E1 duidt op een hoge druk beveiliging van de compressor. Schakel het toestel uit en neem contact op met uw dealer.

Hoe reinig ik het luchtfilter?

Schakel de voeding uit. Open het aanzuigrooster, verwijder het filter en reinig het met een stofzuiger of lauw water (<60°C). Laat het drogen en plaats het terug. Doe dit elke 2 weken.

Kan ik de airconditioner gebruiken in de winter?

Ja, de unit kan verwarmen. Let op: bij buitentemperaturen onder -7°C kan het verwarmingsvermogen afnemen. De ventilator start mogelijk pas na enkele minuten.

Waarom werkt de afstandsbediening niet?

Controleer of de batterijen leeg zijn (plaats nieuwe AAA 1,5V) en of er geen obstakels zijn tussen de afstandsbediening en het toestel. Houd een afstand van maximaal 10 meter aan.

Wat is de slaapmodus?

De slaapmodus past de temperatuur gedurende de nacht aan: bij koelen wordt de temperatuur na 1 uur met 1°C verhoogd, bij verwarmen verlaagd. Dit bespaart energie en zorgt voor comfort.

Hoe stel ik de timer in?

Druk op de TIMER knop. Gebruik de pijltjestoetsen om de gewenste tijd in te stellen (0,5-24 uur). Bevestig met de TIMER knop. U kunt zowel timer ON als OFF instellen.

Wat is de turbostand?

De turbostand laat de ventilator op maximale snelheid draaien voor snelle koeling of verwarming. Deze functie is alleen beschikbaar in de koel- of verwarmingsmodus.

Waarom lekt er water uit de airconditioner?

Controleer of de condensafvoer niet verstopt is en of het toestel waterpas hangt. Als het probleem aanhoudt, neem contact op met een erkend installateur.

Heeft de airconditioner een antivriesbeveiliging?

Ja, bij dreigende vorst aan de verdamper wordt de compressor uitgeschakeld en verschijnt foutcode E2. Schakel het toestel uit en raadpleeg de dealer.

GEBRUIKSAANWIJZING GKH12K3FI-GUHD12NK3FO GREE

Gebruikershandleiding

Lees voor het in gebruik nemen eerst deze gebruiksaanwijzing aandachtig door.

Inhoudsopgave

1. Naam en functies van de onderdelen 3
2. Veiligheid 4
3. Gebruiker 7
4. Afstandsbediening bedraad 8
5. Error display 17
6. Afstand bediening infrarood 19
7. Instructies installatie 24
8. Installatie bedraade afstandsbediening 28
9. Installatie buitendeel 30
10. Paneel installeren 35
11. Elektrische bedrading 37
12. Test 40
13. Werking gebied 41
14. Storingen 42
15. Onderhoud 43

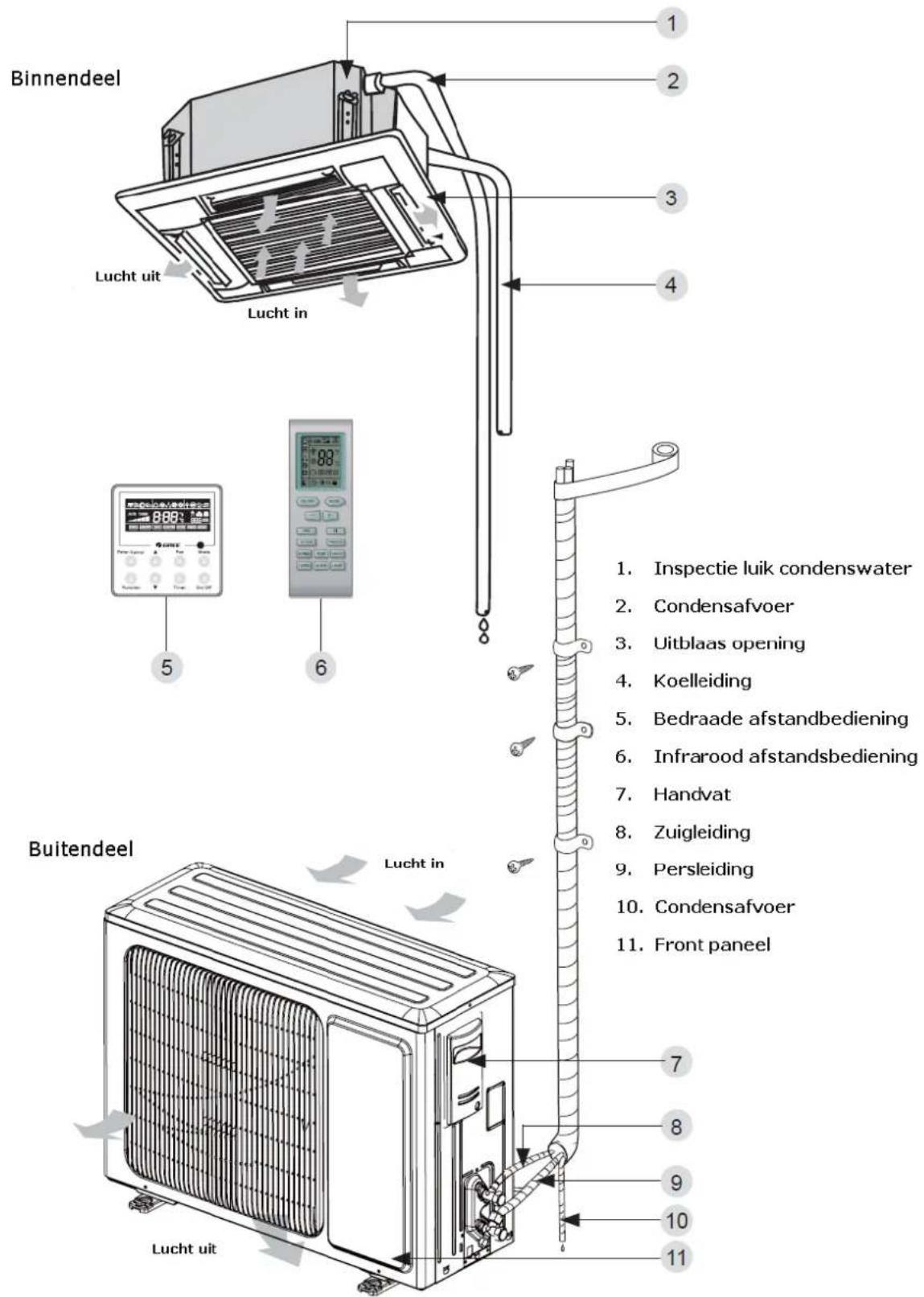

1. Naam en functie van de onderdelen

Binnen deel	Buiten deel
GKH12K3FI	GUHD12NK3FO
GKH18K3FI	GUHD18NK3FO
GKH24K3FI	GUHD24NK3FO
GKH36K3FI	GUHD36NM3FO
GKH42K3FI	GUHD42NM3FO

2. Veiligheid

Lees eerst deze gebruiksaanwijzing door voor gebruik en installatie van het toestel voor een goede werking.

Het volgende symbool geeft een waarschuwing aan:

Waarschuwing: Dit symbool geeft aan dat het niet goed functioneren letsel kan veroorzaken

Waarschuwing

• Deze unit wordt gebruikt in kantoren, restaurants enz.
• De installatie moet worden uitgevoerd door een erkend bedrijf.
  • Installeer de airconditioner op een plaats die het totale gewicht kan dragen.

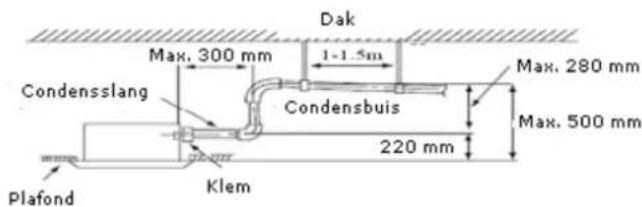

  • Installeer de condensafvoer op de juiste manier, het gevolg kan lekkage zijn.
• Plaats geen licht ontvlambare stoffen in de buurt van de airconditioner.
  • Schakel het toestel direct uit bij sterke reuk of rook verschijnselen.
• Zorg voor een constante lucht doorlaat.
• Steek nooit je vingers in de luchtinlaat of Luchtaanzuig.
• Schakel het toestel niet in of uit door de voeding direct te onderbreken.

• Het toestel mag niet in vochtige ruimtes worden gemonteerd.

• Controleer voor montage of de voeding overeenkomt met het geleverde toestel.

• Controleer voor het inschakelen of alles goed is aangesloten en dicht is.
  • Zorg voor een goede aarde, die volgens de geldende normen moet zijn aangesloten.
• Eenmaal gestart zal het toestel pas stoppen na ± 5 minuten. Dit voorkomt dat de olie niet meer richting compressor wordt terug gevoerd.
• Laat het toestel onbeheerd door kinderen bedienen.
• Schakel de voeding uit voor men met onderhoud begint.
• Schakel de voeding uit als het toestel lange tijd niet wordt gebruikt.
• Plaats het toestel niet in een omgeving waar een hoog zuur of zout gehalte aanwezig is, informeer hierover eerst bij uw leverancier.
• Plaats geen voorwerpen op of rondom het buitendeel.
• Plaats een werkschakelaar op het buitendeel.
• Alles moet worden aangesloten volgens de geldende richtlijnen, door een erkend bedrijf.

Waarschuwing

Ga niet langdurig in de koude lucht staan of zitten.Dit kan leiden tot gezondheid klachten.	Let op dat de gebruiken Ophangmaterialen van die kwaliteit en sterkte zijn dat deze langdurig de unit kunnen dragen.Dit kan leiden tot ernstige schade aan omgeving of mensen.
Steek geen handen of voorwerpen in de luchtuitlaat.Dit kan zeer gevaarlijk zijn.	Ga niet op een buiten deel staan of hangen.Dit kan ernstige schade veroorzaken.
Als men een sterke geur of rook ruikt, schakel dan het toestel uit en neem contact op met uw leverancier	Hou gevaarlijke en licht ontvlambare producten uit de buurt van de airconditioner.Ze zouden kunnen ontsteken of ontbranden.
Blokkeer de luchtuitlaat of luchtuitlaat niet van zowel binnen als buiten unit.Dit kan leiden tot verminderde capaciteit of storing aan de airconditioner.	Gebruik de juiste grootte van zekering en bedrading.Foutieve bedrading kan brand veroorzaken.

Schakel de voeding uit bij langdurig niet gebruiken van de airconditioner.

Plaats geen open vuur in de nabijheid van de airconditioner. De luchtuitstroom kan zorgen voor een onvolledige verbranding

Trek de stekker niet via de draad uit het stopcontact. Dit kan voor vlammen zorgen.

Opmerking: Laat kinderen niet onbeheerd de airconditioner bedienen, hou toezicht.

3. Gebruiker

Zorg ervoor dat de voeding voor de binnendelen worden uitgeschakeld als het buitendeel spanningsloos wordt gemaakt.

☆ Installeer de bekabelde afstandbediening niet op een vochtige plaats of in het directe zonlicht.

☆ Als blijkt dat de airconditioner is geïnstalleerd in een ruimte waar een elektromagnetisch veld gebruik dan een afgeschermde kabel.

☆ Controleer of de communicatie draad is aangesloten op de goede connector, om storingen te voorkomen.

4. Afstandsbediening (bedraad)

Display

Fig.3 Afbeelding afstandbediening

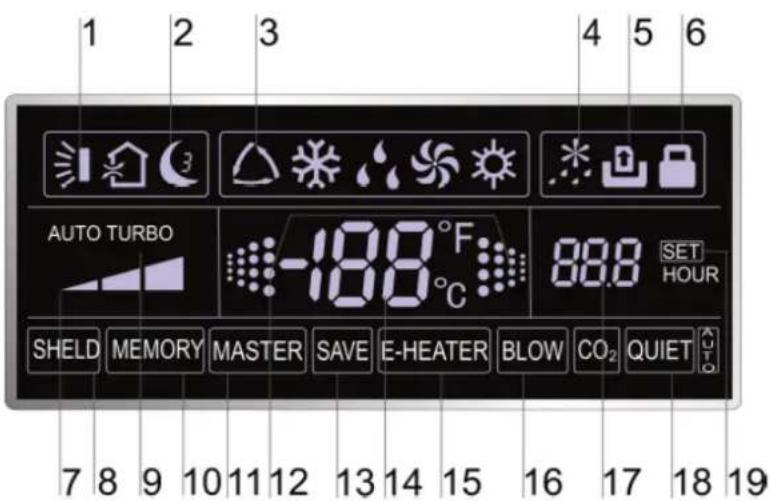

LCD Display van de afstandbediening

Fig.4 LCD display

Afstandsbediening (bedraad)

Verklaring voor LCD Display

Tabel 1

No.
1			Swing functie
2			Sleep functie
3			Diverse MODE instellingen
4			Defrost functie voor het buitendeel
5			Niet van toepassing
6			Geblokkeerd
7			Ventilatorsnelheid
8	SHIELD		Afgeschermde functies
9	TURBO		Turbo functie
10	MEMORY		Geheugen functie
11	MASTER		Niet van toepassing
12		[0407]	Knippert als het toestel aan is maar geen toets bediend wordt
13		[S44AC]	Energie zuinige functie
14		[X4Y0]	Ruimte / ingestelde temperatuur
15	E-F	TER	Blow functie
16	E [KX3A]	V	Niet van toepassing
17			Timer waarde
18	Q [CY1ST]	E	Quiet functie
19			Is tijdens het instellen in het display te zien

Knoppen

Knoppen bediening

Fig.5 Knoppen bediening

Afstandsbediening (bedraad)

Instructie en Functie van de toetsen

Tabel.2

No.	Omschrijving	Uitvoering
1	Enter/cancel	1 Functie selectie en cancel2 Druk voor 5sec om buitentemperatuur
2	▲	1 Werking temperatuur instelling van de binnen unit, bereik :16-30°C2 Timer instelling, bereik: 0.5-24 uur3 Schakelt tussen 'stil' en 'auto stil'.
6	▼
3	Fan	Ventilatorsnelheid hoog/middel/laag/auto.
4	Mode	Instelling van koeling / verwarming / ventileren / drogen van binnendeel
5	Function	Schakelt tussen de functies van air/sleep/turbo/save/e-heater/blow/quite
7	Timer	Timer instelling
8	On/off	Schakelt binnendeel aan / uit
4 + 2	▲+MODE	Druk Mode en ▲voor 5s als de uni uitgeschakeld is om enter/cancel memory functie (Indien memory is ingesteld, binnendeel zal in dezelfde functie verder gaan na inschakelen van de spanning.
2 + 6	▲+▼	Als de unit uitgeschakeld is, druk ▲▼toetsen tegelijkertijd voor 5s voor toetsenblokkade. De toetsen zullen niet meer reageren. Druk opnieuw ▲▼ toetsen voor 5s om de toetsen te ontgrendelen.
4 + 5	Instellen adres bedraade bediening	Druk als het toestel is uitgeschakeld de toetsen mode en Function tegelijk voor 5 seconden in.
5 + 7	Aanpassen ruimte temperatuur sensor	Druk als het toestel is uitgeschakeld de toesten Function en timer tegelijk voor 5 seconden in. Druk op de mode knop en gebruik de pijl toetsen om een waarde in te stellen.
5 + 6	Opvragen van historische storing codes	Druk tegelijk op de toetsen Function en pijl omlaag voor 5 seconden. Druk op enter/cancel om uit deze functie af te sluiten. Als na 30 minuten geen toets wordt bedient gaat men vanzelf uit deze functie.

Afstandsbediening (bedraad)

Bedienings Instructie

On/Off

Druk On/Off toets om de unit in te schakelen

Druk opnieuw op de On/Off toets om de unit uit te schakelen.

Noot: de status zoals in Fig.7 geeft aan dat de unit uitgeschakeld is.

De status zoals in Fig.8 geeft aan dat de unit ingeschakeld is.

Fig.7 Uitgeschakelde unit

Indien de unit ingeschakeld is, druk Mode toets om de volgende instellingen te verkrijgen:

Temperatuur Instelling

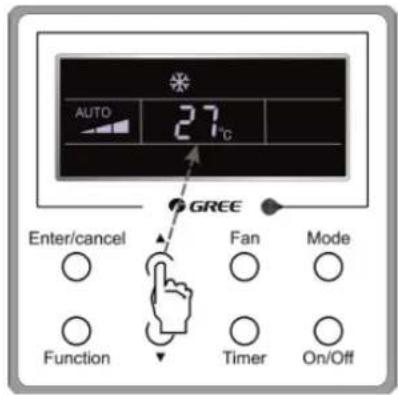

Druk ▲ of ▼ toets om de ruimtetemperatuur te verhogen of te verlagen als de unit ingeschakeld is. Als de toets vastgehouden wordt zal de ruimtetemperatuur 1°C bij elke 0.5s verhogen of verlagen. In Koeling, Drogen, Ventileren en Verwarming mode, de temperatuur range is 16°C-30°C.

In Auto mode, de temperatuur is niet handmatig verstelbaar.

Zoals in Fig.9

Afstandsbediening (bedraad)

Ventilator snelheid instelling

Druk Fan toets, ventilator snelheid van de binnenunit zal wijzigen zoals hieronder: Zoals in Fig.10

Swing Control Functie

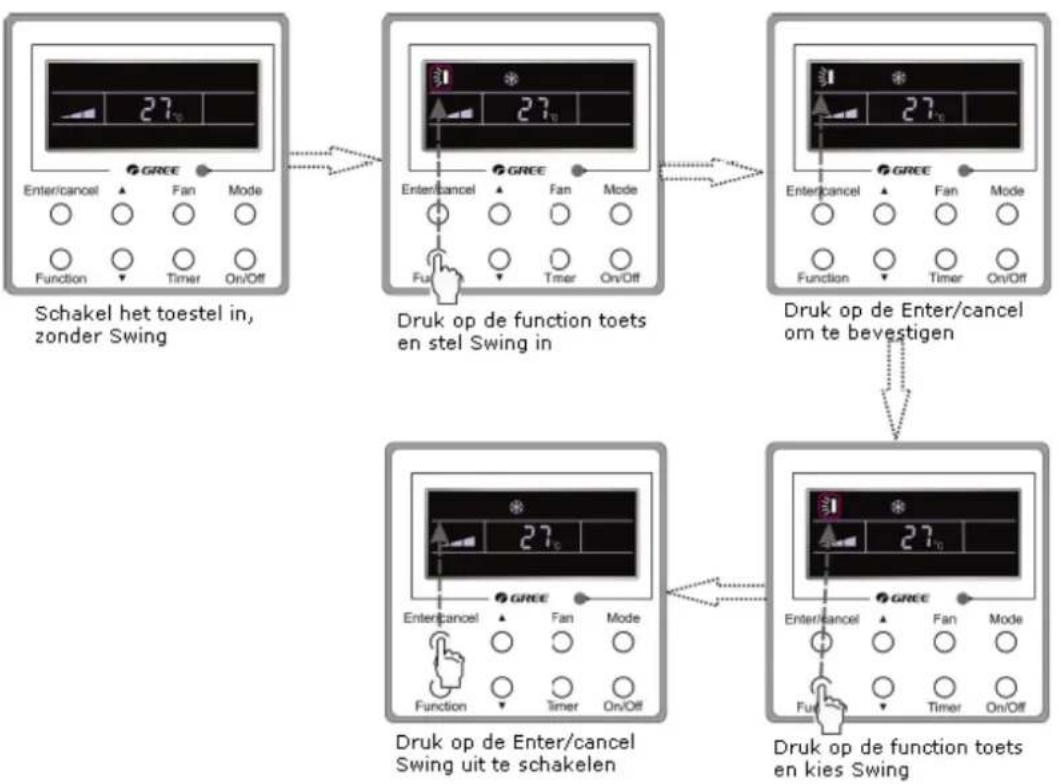

Indien unit aanstaat, druk 'Function' toets totdat de unit swing control functie weergeeft, druk dan Enter/cancel toets om 'swing' control functie in te schakelen. Tijdens swing functie, druk 'Function' toets totdat de swing control functie ingeschakeld is en druk 'Enter/cancel' toets om swing control functie uit te schakelen. Swing control functie instellingen zoals in Fig.11

Fig.11

Afstandsbediening (bedraad)

Timer Instelling

Druk Timer toets om timer uit te schakelen van de unit. In off-stand van de unit, druk Timer toets om timer in te schakelen op dezelfde wijze.

Timer on instelling: In off-stand van de unit zonder timer instelling, als Timer toets is ingedrukt, LCD zal display xx hour, met ON knipperen. In dit geval, druk▲ of ▼ toets om timer aan te passen en druk dan Timer voor bevestiging. Als Mode toets is ingedrukt voor geactiveerde Timer toets ter bevestiging, timer mode zal naar timer OFF instelling wijzigen. In dit geval, LCD display xx hour, met OFF knipperen. In dit geval, druk▲ of ▼ toets om timer OFF te activeren en druk dan Timer toets ter bevestiging. Indien LCD display xx hour on off, xx hour weergeeft, betekent dit de tijd dat de timer is ON, maar de tijd van de timer OFF is niet zichtbaar op het display.

Timer off instelling: In on-stand van de unit zonder timer instelling, als Timer toets is ingedrukt, LCD zal display xx hour, met OFF knipperen. In dit geval, druk▲ of ▼ toets om timer aan te passen en druk dan Timer ter bevestiging. Als Mode toets is ingedrukt voor geactiveerde Timer toets ter bevestiging, timer mode zal naar timer ON instelling wijzigen. In dit geval, LCD display xx hour, met ON knipperen. In dit geval, druk▲ of ▼ toets om timer ON te activeren en druk dan Timer toets ter bevestiging. Indien LCD display xx hour on off, xx hour weergeeft, betekent dit de tijd dat de timer is OFF, maar de tijd van de timer ON is niet zichtbaar op het display.

Cancel timer: Indien Timer is ingesteld, als Timer toets is ingedrukt, LCD geeft xx. Hour aan, zodat de timer instelling is geannuleerd.

Timer off instelling in on-stand van de unit zoals Fig.12

Fig.12 Timer instelling in on stand van de unit

Timer range: 0.5-24 uur. Iedere druk op▼ of ▲ toets zal de tijdinstelling verhogen of verlagen met 0.5 uur. Indien de toets continu ingedrukt blijft, zal de temperatuur automatisch 0.5 uur bij iedere 0.5 s. verhoogt of verlaagd worden.

Noot:

1. Indien timer on en timer off beide ingesteld zijn, de bedraade bediening geeft alleen de tijd van timer off. Indien beide ingesteld zijn met de unit in off-state, allen de tijd van timer on is weergegeven.

Afstandsbediening (bedraad)

Sleep Instelling

Sleep on: Druk Function toets in on-stand van de unit naar 'sleep' functie en dan druk Enter/cancel toets om 'sleeping functie' in te schakelen.

Sleep off: Tijdens 'sleep on-stand', druk Function toets naar 'sleep' functie en dan druk Enter/cancel toets om deze functie uit te schakelen.

'Sleep' instelling zoals Fig.13:

Fig.13 Sleep instelling

'Sleep' instelling is niet aanwezig na uit en in schakelen van de unit. Er is geen 'sleep' functie in 'fan' en 'auto' mode.

Noot:

In 'cooling' en 'dry' mode, als de unit met 'sleep' functie loopt voor 1 uur, de ingestelde temperatuur zal met 1°C verhoogt worden en 1°C na weer een 1 uur. Daarna, de unit zal op deze temperatuur blijven. In 'heating' mode, als de unit met 'sleep' functie loopt voor 1 uur, de ingestelde temperatuur zal met 1°C verlaagd worden en 1°C na weer een 1 uur. Daarna, de unit zal op deze temperatuur blijven.

Afstandsbediening (bedraad)

Turbo Functie Instelling

TURBO functie: De unit op hoge ventilator snelheid geeft een snellere koeling of verwarming, zodat de ruimtetemperatuur snel naar de ingestelde temperatuur zal gaan.

In 'cooling' of 'heating' mode, druk Function toets totdat TURBO functie weergegeven wordt druk dan Enter/cancel toets om TURBO functie in te schakelen.

Tijdens TURBO functie, druk Function toets totdat TURBO functie weergegeven wordt druk dan Enter/cancel toets om TURBO functie uit te schakelen.

TURBO functie instelling zoals in Fig.14:

Fig.14 Turbo Functie Instelling

Noot:

1. TURBO functie zal na stroomuitval uitgeschakeld worden. In 'dry', 'fan' en 'auto' mode, TURBO functie zal niet werken en het TURBO icoon wordt niet weergegeven.
2. TURBO functie zal automatisch verdwijnen na inschakelen van de 'quiet' functie.

Afstandsbediening (bedraad)

Blow Functie Instelling

BLOW functie: Nadat de unit wordt uitgeschakeld, de verdamper van de binnenunit zal doorgeblazen worden om bacteriële vervuiling tegen te gaan.

In 'cooling' en 'dry' mode, druk Function toets totdat BLOW functie verschijnt, met BLOW icoon knipperend, druk dan Enter/cancel toets om deze functie in te schakelen.

In 'BLOW' mode, druk Function toets totdat BLOW functie verschijnt en druk dan Enter/cancel toets om deze functie uit te schakelen.

BLOW functie instelling in Fig.16:

Fig.16 Blow functie instelling

Noot:

1. Na inschakelen BLOW functie, schakel de unit uit door druk op toets 'On/Off' op afstandbediening, ventilator binnendeel zal op lage snelheid voor 10 min. door blijven draaien (BLOW shows). Als BLOW functie is uitgeschakeld de ventilator binnendeel zal direct uitgeschakeld worden en niet nadraaien.

2. Er is geen BLOW functie in 'fan' of 'heating' mode.

Andere functies

(1) Lock

Als de airconditioner is opgestart zonder storing of tijdens standby druk dan tegelijk op de toetsen hoger en lager en het display blokkeert. Door nog een keer deze toetsen tegelijk in te drukken ontgrendeld het display weer

(2) Memory

Als de airconditioner is uitgeschakeld, druk dan 5 sec tegelijk op de mode en omlaag toets. Hiermee wordt de memory functie in of uitgeschakeld.

Afstandsbediening (bedraad) Error Display

Als er een storing optreed tijdens het normale bedrijf dan verschijnt dit op de plaats van de temperatuur op het LCD. Als er meer dan 1 storing is dan verschijnen deze na elkaar op het LCD scherm. Bij gebruik van meerder systemen, wordt als eerste het systeemnummer gegeven en daarna de storingcode ( niet bij enkelvoudige systemen).

Indien er een storing optreed, schakel het toestel uit en neem contact op met uw dealer.

Het voorbeeld in Fig.18, geeft aan een hoge druk storing in systeem 2.

Verklaring Error codes:

Error code	Storing
E0	Condens pomp
E1	Hoge druk beveiliging compressor
E2	Invries beveiliging binnendeel
E3	Lage druk beveiliging compressor
E4	Hoog persgas temperatuur beveiliging
E6	Communicatie fout
E9	Condens bak vol
F0	Ruimte temperatuurvoeler binnendeel (luchtinlaat)
F1	Verdamper sensor defect
F2	Condensor sensor defect
F3	Omgevingstemperatuur sensor buitendeel defect
F4	Discharge temperatuur sensor stuk
F5	Ruimte temperatuurvoeler op Display (of LED board)
C5	Capaciteit code fout
EE	Buitendeel geheugen chip storing
PF	Elektrische box sensor storing
H3	Compressor overspanning beveiliging
H4	Overbelasting
H5	IPM module beveiliging
H6	DC ventilator motor stuk
H7
Hc	PFC Beveiliging
Lc	Opstart beveiliging
Ld	Fase compressor ontbreekt
LE	Compressor blokkering beveiliging
LF	Voeding beveiliging
LP	Binnen en buitendeel passen niet samen
U7	$ weg klep beveiliging
P0	Driver reset beveiliging
P5	Over stroom beveiliging
P6	Communicatie storing tussrn controle en driver bord
P7	Driver module sensor storing
P8	Driver module temperatuur beveiliging
P9	Nul punt beveiliging
PA	AC stroom beveiliging
Pc	Stroom Driver fout
Pd	Sensor aansluiting beveiliging
PE	Temperatuur drift beveiliging
PL	BUS laag spanning beveiliging
PH	BUS hoog spanning beveiliging
PU	Laad lus beveiliging
PP	Ingang Spanning beveiliging
ee	Driver memory chip fout

Als het toestel is aangesloten met de bedraade afstandsbediening dan verschijnt deze melding tegelijk op de bediening.

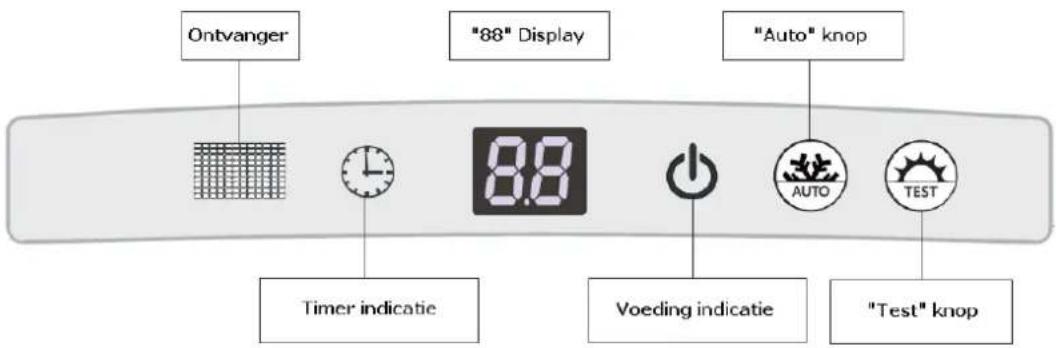

Verklaring van de lampjes op het paneel

Voeding en AAN/UIT Indicator: Als er voeding op het toestel staat is de indicator ROOD en als het toestel in bedrijf is dan wordt het lampje WIT.

Timer Indicator GEEL: De indicator gaat aan als de TIMER is ingesteld

“88” Display: Als er geen storing is, dan wordt de actuele temperatuur weergegeven. Als de temperatuur wordt veranderd dan zal dit 5 seconden lang op het display te zien zijn, daarna is de actuele temperatuur weer zichtbaar. Als er een storing optreed dan wordt dit op het display weergegeven. Als er meer storingen optreden dan verschijnen deze na elkaar op het display.

6 Afstandsbediening Infrarood

Let op
1	Zorg ervoor dat er niets tussen de ontvanger en de afstandsbediening komt.
2	De maximale afstand tussen afstandsbediening en de ontvanger bedraagt 10 meter
3	De afstandsbediening is niet bestand tegen vallen.
4	De afstandsbediening is niet bestand tegen enige vorm van vloeistoffen
5	Plaats of leg de afstandsbediening niet in direct zonlicht.
6	Dit is een universele afstandsbediening en daardoor gebruikt worden voor verschillende typen airconditioners. Voor sommige typen airconditioners zijn bepaalde functies niet van toepassing.

Afstandsbediening infrarood

No.	Naam	Omschrijving
1	Signaal	Infrarood zender
2	ON/OFF	Druk op deze knop en de unit wordt ingeschakeld, druk nog een keer en de unit wordt uitgeschakeld. De Sleep functie is niet meer actief als het toestel is uitgeschakeld.
3	MODE	Druk op deze knop om de verschillende instellingen te kiezen, Auto, Cool, D Fan, Heat, deze kunnen achter elkaar door worden geselecteerd. Tijdens de Auto mode is er geen temperatuur zichtbaar
4	-	Door middel van deze min toets kan de temperatuur worden verlaagd. Door deze toets langer dan 2 sec. ingedrukt te houden kan men de temperatuur sneller laten veranderen. De temperatuur instelling is tijdens de AUTO mode niet beschikbaar. De instelling temperatuur is tussen 16°C 30°C
	+	Door middel van deze plus toets kan de temperatuur worden verhoogd. Door deze toets langer dan 2 sec. ingedrukt te houden kan men de temperatuur sneller laten veranderen. De temperatuur instelling is tijdens de AUTO mode niet beschikbaar. De instelling temperatuur is tussen 16°C 30°C
5	FAN	Druk deze knop om de volgende functies achter elkaar te kunnen kiezenOpmerking: Tijdens de DRY instelling, blijft de ventilator op de lage snelheid draaien en is het niet mogelijk om deze snelheid anders in te stellen.

Afstandsbediening infrarood

6	SWING UP/DOWN	Druk deze knop om de volgende functies achter elkaar te kunnen kiezen.Als de geleiders op en neer bewegen en het toestel wordt uitgeschakeld dan zullen de geleiders meteen stoppen op de positie waar ze op dat moment staanGeeft aan dat de horizontale geleiders op en neer bewegen volgens bovenstaande afbeelding.Inschakelen/uitschakelen van deze functie:Door op de draadloze afstandsbediening, tegelijk de + toets en de SWING toets in te drukken, terwijl het toestel UIT staat, zal op het display twee maal knipperen.Als het toestel nu wordt ingeschakeld dan is deze functie beschikbaar, door op de SWING toets te drukken. Als het symbool niet op het display te zien is dan deze functie uitgeschakeld.
7	CLOCK	Door eenmaal op deze toets te drukken kan men de klok instellen, op het display knippert het symboolDruk binnen 5 seconden op de toetsen +/- om de tijd in te stellen. Als de toetsen +/- langer dan 2 seconden worden ingedrukt dan zal de tijd iedere 0,5 sec. stappen van 10 minuten verspringen.Door nog een keer op de CLOCK toets te drukken wordt de tijd bevestigd.Op het moment dat de batterijen voor de eerste keer worden geplaatst, staat de klok standaard ingesteld op 12:00 uur.
8	TIMER ON	Timer ON instellen: Druk op deze toets en "ON" verschijnt in de display, het klok symbool verdwijnt. De tijd kan nu binnen 5 seconden worden ingesteld. Door eenmaal te drukken veranderd de tijd met 1 minuut. Door deze knop langer vast te ouden zal dit sneller gaan. Als de tijd is ingesteld druk dan op de timer toets. De tijd is nu ingesteld. Controleer voor het instellen van de timer of de actuele tijd goed staat ingesteld.
9	X FAN	Door op deze toets te drukken kan deze functie worden in en uitgeschakeld. Door tijdens de COOL of DRY instelling op deze toets te drukken zal het symbool "in het display te zien zijn. Dit geeft aan dat de X Fan functie is ingeschakeld. Door nog een keer op deze toets te drukken zal het symbool weer verdwijnen. Als het toestel is uitgeschakeld , dan kan deze functie wel worden uitgeschakeld maar niet worden ingeschakeld.

Afstandsbediening infrarood

10	TEMP	Druk op deze toets om de ingestelde of de ruimte temperatuur te zien.De ruimte temperatuur verdwijnt nadat het toestel is ingeschakeld.Door op de toets TEMP te drukken is het volgende symbool te zien.Als het symbool in het display staat wordt de ruimte temperatuur weergegevenAndere symbolen zijn niet van toepassing.Als bijvoorbeeld de ruimte temperatuur wordt weergegeven op het display en het toestel krijgt een nieuw signaal, dan wordt eerst de ingestelde temperatuur weergegeven en 5 seconden later de ruimte temperatuur. (deze functie is niet op alle toestellen van toepassing)
11	TIMER OFF	Door op deze toets te drukken is het mogelijk om de TIMER OFF in te stellen, op dezelfde manier als bij de TIMER ON functie. Het Timer OFF symbool knippert.
12	TURBO	Druk op deze knop tijdens de COOL of HEAT mode en de TURBO functie wordt in of uit geschakeld. Nadat de TURBO functie is gekozen is er een icoon in de display te zien. Deze functie wordt automatisch uitgeschakeld als indien er een nieuw mode functie wordt gekozen, of de ventilator snelheid wordt aangepast.
13	SLEEP	Druk op deze toets om de SLEEP ON en OFF functie in of uit te schakelen. Als het toestel wordt ingeschakeld is deze functie uitgeschakeld. Als het toestel wordt uitgeschakeld dan wordt ook deze functie uitgeschakeld. Als de Sleep functie ingeschakeld dan is er een symbool in het display te zien zijn.
14	LIGHT	Druk op deze toets om LIGHT aan of uit te schakelen. Ook bij het inschakelen van deze functie is een symbool te zien in het display.

• Over de X-FAN functie (Deze functie is niet op alle toestellen van toepassing)

Deze functie zorgt ervoor dat de verdamper van het binnendeel wordt droog geblazen en dat hierdoor geen vuil op de verdamper blijft zitten, hierdoor wordt schimmel tegengegaan.

1. X-FAN functie ingesteld: Nadat de unit wordt uitgeschakeld door de ON/OFF knop zal de binnen ventilator voor 10 minuten blijven doordraaien op de lage snelheid. Druk tijdens dit bedrijf op de BLOW knop en de ventilator stopt direct.

2. Als de X-FAN functie staat uitgeschakeld dat stopt de ventilator direct na uitschakelen.

- Over de TURBO functie (Deze functie is niet op alle toestellen van toepassing) De airconditioner zal in deze functie op een super hoge ventilatorsnelheid werken om zo snel mogelijk te kunnen koelen of verwarmen en de ingestelde temperatuur te bereiken.

- Over omschakelen tussen Celsius en Fahrenheit. Als de airconditioner uit staat druk dan de MODE en de - beide tegelijk in om te schakelen van Celsius naar Fahrenheit.

Afstandsbediening infrarood

Batterijen verwisselen en opmerkingen

• Over de LOCK functie

Druk + en - tegelijk om de toetsen te blokkeren of te deblokkeren. Als de afstandbediening is geblokkeerd dan verschijnt het volgend symbool in het display:

• Over SWING UP/DOWN

1. Druk meer dan 2 seconden op deze toets en de horizontale lamellen zullen naar boven en beneden bewegen. Nadat deze toets is losgelaten stoppen de lamellen en blijven in deze positie staan.
2. Als de lamellen al bewegen kun je deze stoppen door nog een keer op deze knop te drukken.

• Over omschakelen tussen Celsius en Fahrenheit.

Als de airconditioner uit staat druk dan de MODE en de - beide tegelijk in om te schakelen van Celsius naar Fahrenheit.

Batterijen verwisselen en opmerkingen

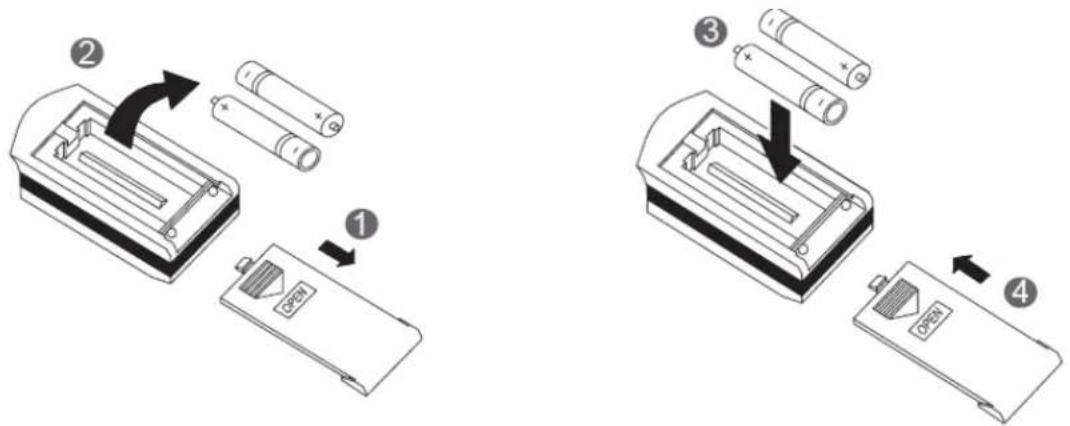

1. Druk voorzichtig op in de directie van de aangegeven pijl op de achterzijde van de tandsbediening. (Zie figuur)

2. Haal de oude batterijen eruit.

3. Plaats twee nieuwe batterijen AAA 1,5V en let op de polariteit.

4. Plaats de achterzijde weer terug.

1. Gebruik geen oude of half volle batterijen, dit kan schade opleveren aan de afstandsbediening.
2. Als de afstandsbediening lange tijd niet wordt gebruikt verwijder dan de batterijen. Deze kunnen gaan lekken.
3. Het bedienen moet gebeuren in het bereik van de unit.
4. Hou het min. 1 meter verwijdert van radio en TV.
5. Indien de afstandsbediening niet functioneert verwijder dan de batterijen voor minimaal 30 seconden, en plaats ze daarna opnieuw.
6. Als het toestel wordt gesloopt, dan moeten de batterijen worden verwijdert, dit hoort bij het chemisch afval

7. Instructie voor Installatie

7.1 Installatie opmerkingen

Locatie	Geluid
De airconditioner moet deugdelijk worden geïnstalleerd.Vermijdt makkelijk bereikbare plaatsen.Vermijdt andere warmtebronnen en direct zonlicht.Installeer het binnendeel niet in de buurt van radio of TV.Vermijd ruimtes met ontvlambare gassen.Bij installatie aan zee of vochtige ruimtes neem eerst contact op met uw dealer.Niet installeren in wasserette.	Selecteer een plaats met goede ventilatie en waar het geen geluidshinder kan opleveren.Installeer het buitendeel op een ondergrond die het gewicht kan dragen.Selecteer een plaats waar de buurman er geen last van heeft.Plaats geen voorwerpen voor de luchtuitlaat.Als na het installeren een abnormaal geluid te horen is neem dan contact op met uw dealer.
Installatie en Transport	Bedrading
Installatie en transport moeten worden uitgevoerd door erkend personeel.Gebruik alleen originele onderdelen om storingen te voorkomen.Zorg ervoor dat het toestel op een deugdelijk manier wordt opgesteld.	Zorg ervoor dat de bedrading wordt aangesloten door erkend personeel.Zorg voor een gescheiden zekering.De bedrading moet worden uitgevoerd volgens de geldende normen.
AARDE zorg voor een goede aarde.Gebruik hiervoor geen gas of waterleiding.

7.2 Installatie cassette binnendeel

7.2.1 Schematisch diagram afstanden

Model	H(mm)
GKH12K3FI	250
GKH18K3FIGKH24K3FI	260
GKH30K3FIGKH36K3FIGKH42K3FI	340

7.2.2 Selecteer locatie van het binnendeel

1. Plaats geen obstructies voor de uitblaas van het toestel.
2. Controleer voor het plaatsen de minimale afstanden volgens het schema.
3. Selecteer een plaats die minimale 4 maal het gewicht van het binnendeel kan dragen en geen geluid en vibratie overbrengt.
4. Plaats het toestel horizontaal.

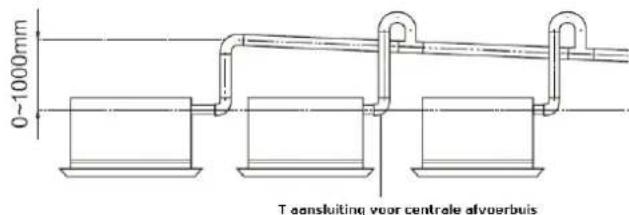

5. Selecteer een plaats waar men eenvoudig de afvoer kan aansluiten en eenvoudig de leidingen met buiten kan aansluiten.
6. Zorg dat er voldoende ruimte is voor onderhoud nadien. Controleer dat de minimale hoogte tussen het binnendeel en de vloer 1800mm bedraagt.

7.2.3 Belangrijk

Om een goede werking te garanderen moet de gehele installatie worden gemonteerd door erkend personeel.

7.3 Koelleiding maten

	Waarschuwing
In de onderstaande tabel zijn de maximale leiding lengtes gegeven. Zorg ervoor dat deze maximale leiding lengtes niet worden overschreden.

Model Item		Diameter koelleiding		Max. buis lengte (m)	Hoogte verschil tussen binnen en buiten unit	Condenswater afvoer
		Pers	Zuig
Binnen	Buiten
GKH12K3FI	GUHD12NK3FO	1/4	3/8	20	15	∅ 25 mm
GKH18K3FI	GUHD18NK3FO		1/2	20	15
GKH24K3FI	GUHD24NK3FO	3/8	5/8	30	15
GKH36K3FI	GUHD36NM3FO			30	15
GKH42K3FI	GUHD42NK3FO			50	30

De koelleidingen moet goed geïsoleerd worden met water bestendig isolatie materiaal. De wanddikte van de koelleiding moet minimaal 0,5 - 1,0 mm dik zijn en moet een druk van 6.0 MPa kunnen hebben.

Hoe langer de koelleidingen, hoe lager de koel en verwarming capaciteit wordt.

7.4 Elektrische voorwaarden

Binnendelen	Voeding	Zekering	Werkschakelaar	Min. aderdiameter
	V/Ph/Hz	A	A	mm2
12K – 42K	220-240V~50Hz	3.15	16	1,5

Model	Voeding (V/Ph/Hz)	Werkschakelaar (A)	Min. aderdiameter mm2
GUHD12NK3FO	220-240V~50Hz	16	1,5
GUHD18NK3FO		16	1,5
GUHD24NK3FO		20	2,5
GUHD36NM3FO	380-415V~50Hz	25	2,5
GUHD42NK3FO	220-240V~50Hz	25	2,5

1. Zekering is op de printplaat gemonteerd.
2. De werkschakelaar moet voor iedereen bereikbaar zijn.
3. De minimale eisen van de werkschakelaars staan in bovenstaande tabel genoemd.
4. De Specificaties en eigenschappen moeten voldoen aan de geldende normen en voorschriften.
5. De maximale omgevingstemperatuur bedraagt 40°C, bij afwijkende temperatuur gelden ander regels.
6. Gebruik voor de communicatie kabel een aderdoorsnede van 0,75 mm ² met een maximale lengte van 50 mtr.

7.5 Afmetingen van het binnendeel

Model\Item	A	B	C	D	E	F
GKH12K3FI	670	596	592	571	145	240
GKH18K3FI
GKH24K3FI	950	840	780	680	160	240
GKH36K3FI	950	840	892	980	160	320
GKH42K3FI

7.5.1 Ophangen binnendeel

1. Instaleer de airconditioner op een vaste plaats.

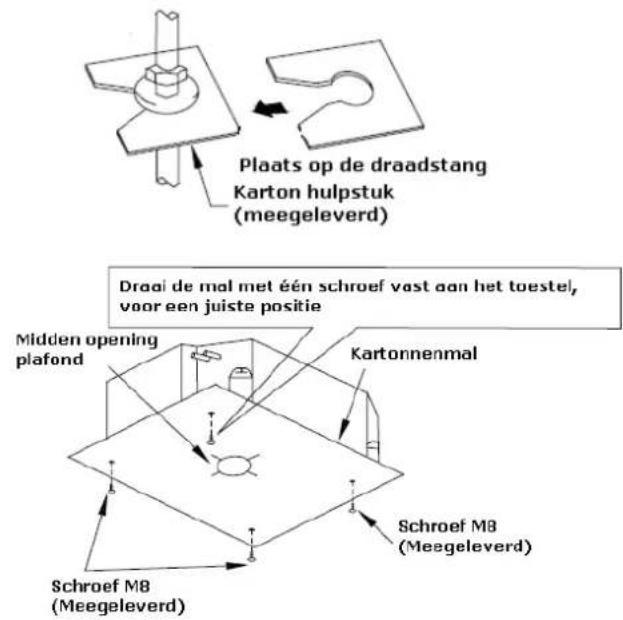

Monteer de draadstang aan het plafond. Zorg ervoor dat er een carrosseriering onder en boven het ophangpunt van de airconditioning zit. Het hulpstuk zorgt ervoor dat de carrosseriering niet naar beneden valt.
- Gebruik de kartonnen mal om de positie van de airconditioning te bepalen.
Het midden van de airconditioner staat op de mal en het midden van de het plafond staat op de mal, deze moeten beiden boven elkaar zitten.
Monteer de mal tegen de airconditioner met bij geleverde schroeven.

1. Zie figuur 3. hang de airconditioner in de juiste positie.
2. Controleer of de airconditioner horizontaal hangt.

Het binnendeel is uitgerust met een condenspomp en een niveauschakelaar.
Als het toestel niet recht hangt is het mogelijk dat het water niet weg gepompt wordt en kan zorgen voor een storing.
4. Verwijder het hulpstuk
5. Verwijder de kartonnen mal.

Waarschuwing | Controleer of na montage alle moeren vastzitten

De montage van de ophanging moet worden uitgevoerd door erkend personeel.

Noties:

De afmeting voor de plafond opening gemerkt met * mogen 910mm zijn. De overlapping van het pafond en de afdekplaat mogen niet kleiner zijn dan 20mm.

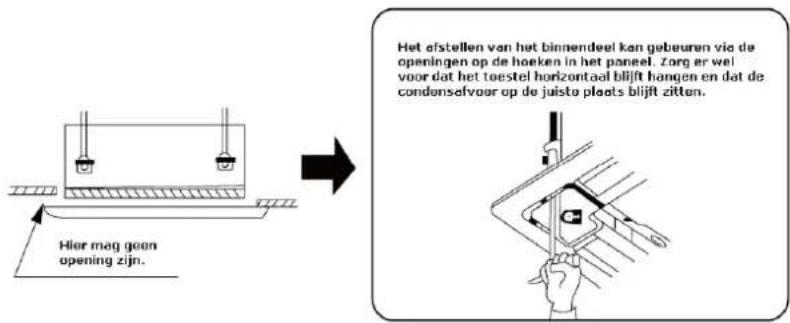

7.5.2 Waterpas

Hang het toestel waterpas na het instaleren van het toestel

8. Installatie bedraade afstandbediening

Aansluiting van signaalkabel van de afstandsbediening

1. Open de deksel van de elektrische aansluitingen op het binnendeel.
2. Trek de signaal kabel van de afstandsbediening door de rubber ring. P
3. Steek de connector van de afstandsbediening in de 4 pins connector op de printplaat.
4. Gebruik de trekontlasting.

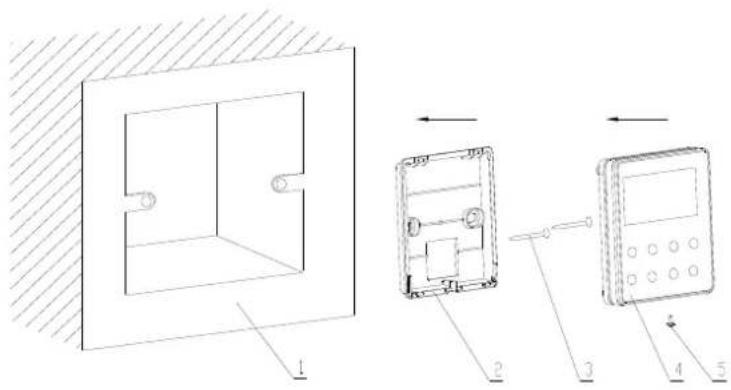

Schets voor installatie bedraade afstandbediening

No.	1	2	3	4	5
Omschrijving	Basis box installeren in muur	Bodemplaat van bediening	Schroef M4X25	Front paneel van bediening	Schroef ST2.9X6

Afstandsbediening (bedraad)

Let op volgende punten tijdens installatie van bedraade bediening:

1. Schakel de voeding uit die schade kan toebrengen aan de installatie
2. Trek de 4-adrige draad door het montage gat en monteer het via de rechthoek op de plaat.
3. Plaats de bodemplaat in de houder en zet deze vast met de schroeven M4X25.
4. Maak de 4-aderige kabel vast aan de bediening en monteer de bediening in de muur box.
5. Als laatste, monteer het front paneel en bodemplaat vast met schroeven ST2.2X6.5.

LET OP:

Tijdens montage van de draad, let op elektromagnetische spanning dat kan leiden tot foutmelding.

1. Signaal en communicatie draden moeten gescheiden lopen met de spanning draden. Zorg voor voldoende onderlinge afstand.
2. Gebruik bij voorkeur afgeschermde draden om onderlinge foutmeldingen te voorkomen.

Demonteren van de afstandbediening

9 Installatie van buitendeel

Waarschuwing

Installeer het buitendeel waterpas, de montage hoek mag niet meer dan 5° zijn.

Zorg ervoor dat het buitendeel stevig wordt gemonteerd. Houd rekening met de wind.

9.1 Voorzorgsmaatregelen voor installatie van de buitenunit

1. Selecteer een plaats voor het buitendeel waar de klant het mee eens is.
2. Er moet een goede ventilatie mogelijk zijn.
3. De plaats moet het gewicht van de airconditioner kunnen dragen en geen vibraties veroorzaken.
4. De buren moeten er geen last van hebben.
5. Daar waar geen ontvlambare stoffen voorkomen.
6. Er moet voldoende plaats zijn om service te kunnen verlenen.
7. De wind moet niet rechtstreeks er doorheen kunnen blazen.

9.1.1 Afmetingen van buitendeel

Model\Item	A	B	C	D	E
GUHD12NK3FO	848	320	540	540	286
GUHD18NK3FO	955	396	700	560	360
GUHD24NK3FO	980	427	790	610	395
GUHD36NM3FO	1107	440	1100	631	400
GUHD42NK3FO	958	412	1349	572	376

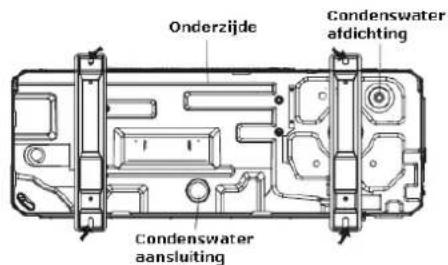

9.2 Condensafvoer voor warmtepomp uitvoering

1. Het wordt geadviseerd om een condensafvoer te monteren.
2. Maak gebruik van het bijgeleverde hulpstuk. Bevestig dit aan de onderzijde van de bodemplaat. Als er gebruik wordt gemaakt van een condensafvoer, zorg dan dat de overige gaten dicht gemaakt worden.
3. Gebruik voor de condensafvoer een buis van minimaal ø 25mm.

9.3 Aansluiten koelleidingen

9.3.1 Buigen van koelleidingen

1. Gebruik voor het buigen van koelleiding daarvoor geschikt gereedschap (buigtangen, buigveer).
2. Buig de koelleidingen niet meer dan 90°.
3. Buig de koelleiding niet meer dan 3 keer. U zult merken dat de koelleiding na iedere keer buigen harder wordt.
4. Maak voor het buigen eerst een snede in de isolatie voor u gaat buigen. Zorg ervoor dat na het buigen de snede weer goed wordt gedicht d.m.v. Tape.

9.3.2 Aansluiten van de koelleiding aan het binnendeel

Waarschuwing

1. Zorg dat de koppeling recht voor de aansluiting zit en draai de moer eerst vast met de hand, daarna met sleutels.

2. Verwijder de bescherm moeren niet eerder dan nodig, om stof en vuil te vermijden.

3. Gebruik bij het vastdraaien twee sleutels en waarvan een momentsleutel.

4. Smeer bij het vastdraaien wat koelolie op de koppelingen en draai eerst de koppelingen aan met de hand daarna met de sleutels.
5. Controleer in onderstaande tabel voor de juiste krachten die nodig zijn.

Diameter(Inch)	Kracht (N·m)
φ1/4	15-30
φ3/8	30-40
φ1/2	45-50
φ5/8	60-65
φ3/4	70-75
Φ7/8	80-85

9.3.3 Aansluiten koelleidingen op buitendeel

Draai de moeren met de hand op de kranen, het vervolg is hetzelfde als bij het binnendeel

9.4 Controle op gaslekkage

Controleer zowel op het binnen als het buitendeel op gaslekkage, d.mv. een gasdetector en sop.

9.5 Isoleren van de koppelingen

Monteer de meegeleverde isolatie stukken zoals hier afgebeeld.

9.6 Koelleiding en condensleiding

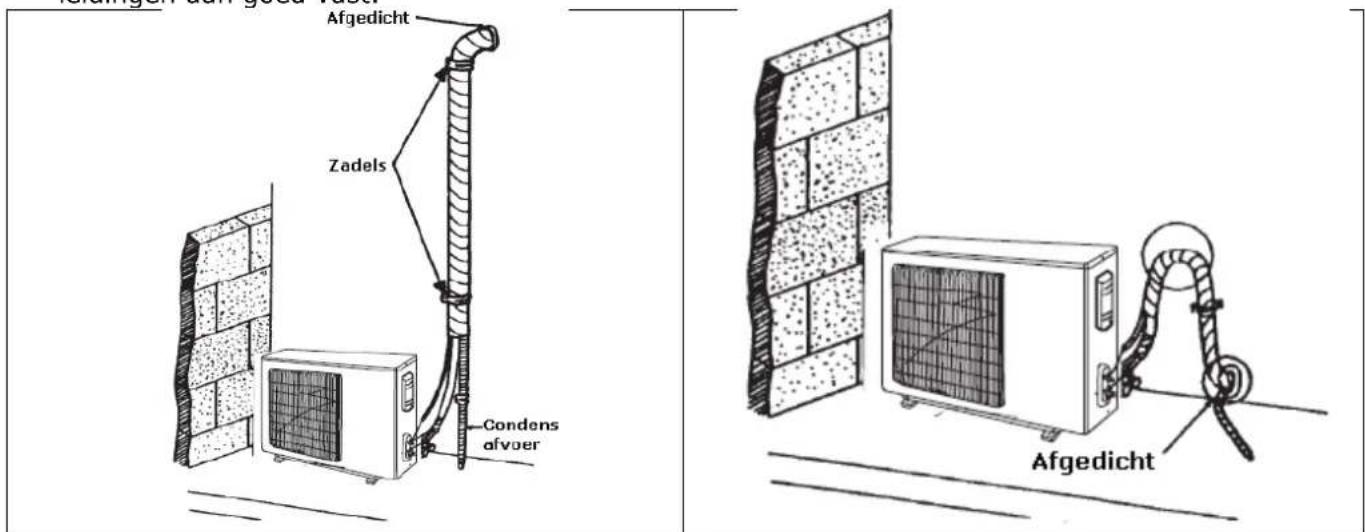

Het buitendeel is lager geïnstalleerd dan het binnendeel

1. De condensafvoer moet vrij van de grond af blijven en niet in het water kunnen hangen.
2. Het afweken met tape moet gebeuren van onder tot boven
3. Als alles bij elkaar is gebonden zet de leidingen dan goed vast.

Het buitendeel is hoger geïnstalleerd dan het binnendeel

1. De afwerking moet gebeuren van onder tot boven.
2. Zorg ervoor dat het water niet via de koelleidingen terug kan lopen.
3. Bevestig alle leidingen goed.

9.7 Vacumeren

Het doel van het ontluchten is om zich te ontdoen van vocht en lucht in het systeem.

Vocht brengt schade toe aan de compressor en kan de werking beïnvloeden.

1) Verwijder de kap van de drie weg kraan

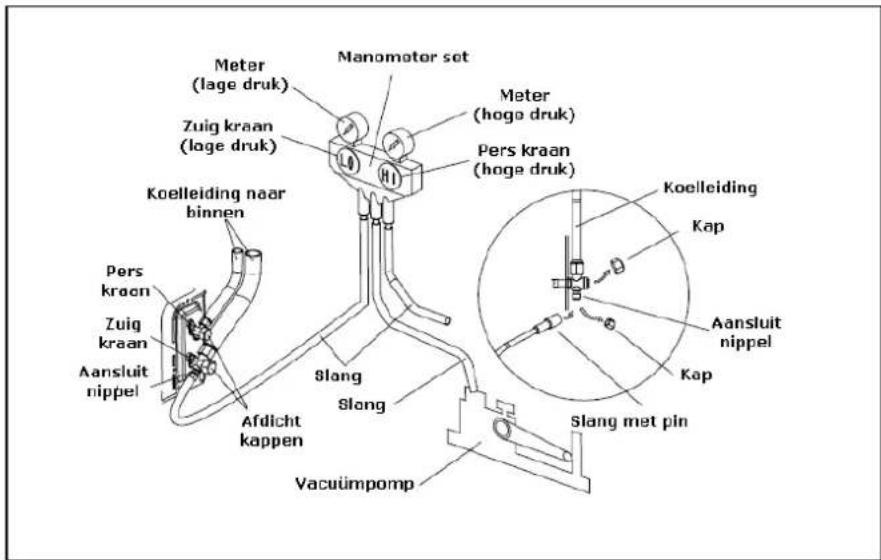

2) Sluit de Slangen volgens tekening rechts.
3) Start de vacuum pump, en laat deze draaien tot het gewenste vacuum is bereikt. Doe dit tenminste voor 15 minuten.
4) Verwijder de afdichtingdoppen van de zuig en pers kranen,T
5) Draai de perskraan open tot de druk op de vacuümmeter 0 bar aangeeft en sluit hierna de kraan weer.
6) Verwijder de pers gas slang.
7) Verwijder de zuiggas slang.
8) Draai vervolgens beide kranen helemaal tot de aanslag open en monteer vervolgend de kappen weer op de kranen en controleer of er geen lekkages zijn.

1. Controleer d.m.v. zeepsop of er lekkages zijn en maak daarna alles goed droog.
2. Breng isolatie weer aan en zorg d.m.v. trekbanden dat de isolatie goed blijft zitten.

Het koelmiddel dat af fabriek in het buitendeel zit is toereikend voor 5 meter leiding. Als de koelleidingen langer zijn dan 7 meter, dan moet worden bijgevuld.

Model\Item	Extra koelmiddel per meter
12K ~18K	30 gram
24K ~ 60K	60 gram

Als het hoogte verschil tussen het binnen en buitendeel hogers is dan 10 meter, dan moet er om de 6 meter een olie bocht worden gemaakt.

9.10 Condens aansluiting

1. Installatie van condensbuis

• De diameter van de condensbuis moet groter of gelijk zijn dan de diameter van de flexibele aansluittule. 25mm buiten diameter.
• Hou de condensbuis zo kort mogelijk en laat de buis voldoende aflopen.
• Zorg ervoor dat er geen zakken gevormd kunnen worden.

Gebruik het bijgeleverde aansluitsuk en de slangklem.

Isoleer het aansluitstuk met de bijgeleverde isolatie.

Isoleer ook de condensslang afvoer.

- Opmerking

1. Installeer de condensbuis op een hoogte van 280 mm of minder

1. Monteer de condensleiding volgens onderstaande tekening als er meerdere toestellen op een condensafvoer worden aangesloten.

1. Als de afvoerbuis niet met voldoende afschot gemonteerd kan worden, plaats dan een extra beluchting d.m.v. een recht stuk buis.
2. Als de luchtsnelheid hoog is, kan hierdoor negatieve zuigkracht ontstaan waardoor het water terug in de lekbak komt. Plaats hiervoor een sifon, voor ieder binnendeel
3. Aansluiting van condensafvoer op diverse manieren.

9.11 Voorzorg maatregelenbij afvoer die hoger gemonteerd wordt

(1) Zorg ervoor dat de aansluiting van de afvoer goed gebeurt, zie hierboven en geïsoleerd is om welke vorm van lekkage te voorkomen.
1) Sluit de afvoer aan op de hoger gelegen afvoer en isoleer deze
2) Gebruik de bijgeleverde klem om vast te maken.

(2) Zorg ervoor dat de opvoerhoogte max. 280 mm.
(3) Zorg ervoor dat de eerste bocht niet meer dan 300mm van het toestel verwijderd is.
(4) Zorg voor voldoende afloop 1/100 van de afvoerbuis. Plaats om de 1-1,5 meter een beugel.

(5) De helling van de aan te sluiten afvoer mag niet meer dan 75 mm bedragen, hiermee voorkomt men extra weerstand in de afvoer.

9.12 Testen van de condens afvoer

Controleer na installatie van de condensleiding of het condenswater goed weggevoerd wordt.

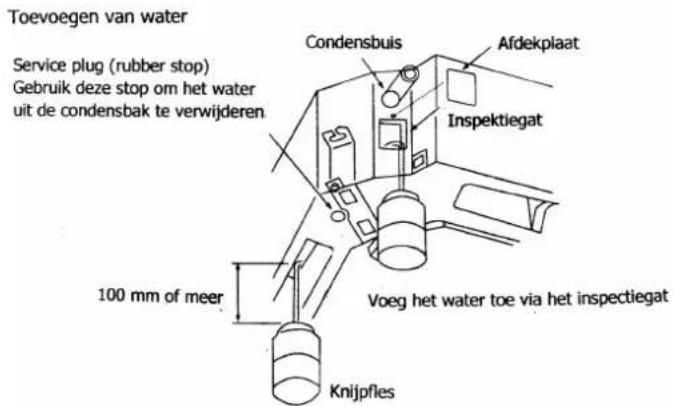

Pomp mb.v een fles met een lange hals water in de airconditioner via de luchtinlaat of door het inspectiegat.

Als de elektrische aansluiting verder in orde is controleer dan of het water weggevoerd wordt. Zie afbeelding

10 Paneel installeren

Voorbereiding

(1) Zie afbeelding hoe het paneel moet worden gemonteerd (gat en koelleiding aansluitingen)

(2) Niet goed aandraaien van de schroeven kan leiden tot problemen

(3) Als er nog steeds speling zit tussen het plafond en het paneel na het aandraaien van de schroeven, dan moet het toestel hoger worden gehangen.

(4) Sluit de draden van het paneel aan.

Paneel monteren

(1) Plaats het paneel onder het toestel en hang op met twee haken in de hoek.
(2) Hang verder op d.m.v. de andere twee haken.
(3) Schroef het paneel vast d.m.v. 4 zeskant schroeven in de hoek.
(4) Zie afbeelding en details
(5) Draai vast, zodat de isolatie tussen plafond en paneel 5-8 mm bedraagd.

11 Elektrische bedrading

Waarschuwing
1	Zorg ervoor dat het toestel spanningsloos is als er aan elektrische onderdelen wordt gewerkt
2	Controleer voor het inschakelen of de spanning, 198~264V voor enkel fase toestellen en 342~457V voor drie fasen toestellen, overeenkomt met de waardes op de typeplaat
3	Plaats altijd een werkschakelaar
4	Alle elektrische aansluitingen moeten conform de NEN 1010 zijn aangesloten en volgens de plaatselijk geldende normen.
5	Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel
6	Zorg voor een goede aarde

11.1 Aansluiten draden

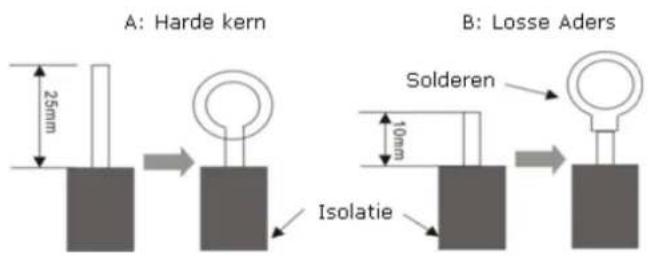

1) Zie afbeelding harde ken en losse aders

Waarschuwing

① Controleer voor aanvang van de werkzaamheden de de voeding zowel binnen als buiten is uitgeschakeld.
② Sluiten de draden tussen binnen en buiten aan overeenkomstig met de nummers op het aansluitblok.
③ Onjuiste aansluiting kan zorgen voor kortsluiting en stuk gaan van elektrische onderdelen.
④ Sluit de draden goed aan en draai de schroeven goed vast. Losse verbindingen kunnen brand veroorzaken.
⑤ Gebruik altijd de trekontlasting en zorg ervoor dat de beugel geplaatst wordt over de isolatie.
⑥ Sluit altijd de aarde aan.

11.2 Elektrische bedrading tussen binnen en buitendeel

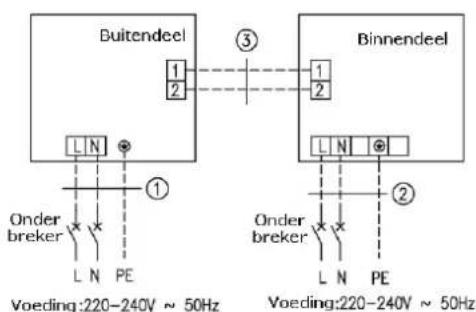

Enkel fase toestellen

GUHD12NK3FO + GKF12K3FI

GUHD18NK3FO + GKF18K3FI

GUHD42NK3FO + GKF42K3FI - LET OP!!

① Voeding 3 X 1,5 mm ⁴
② Voeding 3 X 1,5 mm ⁴
③ Communicatie 2 x 0,75 mm²

GUHD24NK3FO + GKF18K3FI

① Voeding 3 X 1,5 mm ⁴
② Voeding 3 X 1,5 mm ⁴
③ Communicatie 2 x 0,75 mm²

Drie fase toestellen

GUHD36NM3FO + GKF36K3FI

11.3 Elektrische bedrading van binnendeel

Verwijder de bescherming en sluit de draden aan.

Gebruik bij het aansluiten de juiste doorvoeringen en gebruik de trekontlastingen op de juiste manier.

① De voeding heeft een hoog voltage, terwijl de communicatie kabel en de kabel van de afstandsbediening lage spanning is.
② De voeding en communicatie moeten beiden separaat doorgevoerd worden.
③ Bind beide kabels niet samen, om onderling beïnvloeden te voorkomen.
④ Sluit de draden goed aan en draai de schroeven goed vast. Losse verbindingen kunnen brand veroorzaken.
⑤ Gebruik altijd de trekontlasting en zorg ervoor dat de beugel geplaatst wordt over de isolatie.
⑥ Sluit altijd de aarde aan.

11.4 Elektrische bedrading van buitendeel

Opmerking:

Controleer bij drie fase toestellen de draairichting van fase. Zijn deze niet goed aangesloten, zal het toestel niet goed functioneren.

Verwijder het handvat bij de kleinere toestellen en de voorplaat bij grotere toestellen om de bedrading aan te sluiten.

12 Test

Voorbereiding voor test

(1) Schakel de voeding niet eerder in voordat de complete installatie is voltooid.
(2) Controleer alle bedrading.
(3) Controleer of beide kranen van het buitendeel open staan.
(4) Verwijder alle stof en losse onderdelen.

Testen

(1) Schakel de voeding in en druk op de ON/OFF knop.
(2) Controleer achtereenvolgens alle functies COOL, Heat, Fan, etc..

De volgend items, hebben speciale aandacht nodig tijdens installatie en na voltooien van de installatie.

Items te controleren	Indien niet goed wat gebeurt er dan?
Is het binnendeel goed gemonteerd?	Toestel kan vallen, lawaai maken..
Is de gaslektest uitgevoerd	Slechte of geen koeling.
Is alles goed geïsoleerd?	Condenswater lekkage.
Wordt het condens water goed afgevoerd?	Condenswater lekkage.
Komt de voeding overeen met die op de naamplaat?	Kortsluiting of beschadiging van elektrische onderdelen.
Is alle bedrading en koelleiding in orde?	Kortsluiting of beschadiging van elektrische onderdelen.
Is het toestel goed geaard?	Risico van elektrische lekkage.
Is de diameter van de voeding correct?	Kortsluiting of beschadiging van elektrische onderdelen.
Kan de unit vrij uitblazen zowel binnen als buiten?I	Slechte of geen koeling.
Is de lengte van de koelleiding gecontroleerd en bijgevuld?	Er ontbreekt koelmiddel waardoor slecht koeling.

Note voor de installateur:

Zorg ervoor dat de gebruiker goed is uitgelegd hoe het toestel werkt en geef hem deze handleiding.

De voeding moet binnen de toleranties vallen (+/-10%, +/-1Hz).

De omgevingstemperatuur moet liggen tussen 5-40°C, en de vochtigheid moet liggen tussen 30%-95%.

Transport/opslag temperatuur moet liggen tussen -25-55°C

13 Werking gebied

1. Het ontwerp van deze unit conforms de EN14511 standaard.
2. De luchthoeveelheid is gemeten op 0 Pa externe statische druk.
3. Koeling (verwarming) capaciteit is gemeten onder normale condities en met 0 Pa externe statische druk.

14 Storingen

★ Waarschuwing

• In geval van abnormale werking of een sterke brandlucht schakel meteen het toestel uit en neem contact op met uw dealer.
• Ga niet zelf proberen om uw airconditioner te repareren laat dit over aan vakmensen.

★Controleer eerst onderstaande dingen voor contact op te nemen met uw dealer.

symptoom	Oorzaak	Maatregelen
Het toestel start op geen enkel manier.	Fase verwisselt of zekering stuk.	Draai fase om of plaats een nieuwe zekering.
	Voeding uit	Toestel start als voeding opnieuw is ingeschakeld
	Losse stekker verbinding	Steek de stekker goed in
	Batterijen van de afstandsbediening zijn leeg	Plaats nieuwe batterijen.
	Afstandsbediening reageert niet	Hou de afstand binnen 10 meter.
Het systeem stopt gelijk na de start.	Toestel blaast tegen iets aan, retour lucht wordt opgezogen	Verwijder obstakel
Slecht koeling en verwarming	Toestel blaast tegen iets aan, retour lucht wordt opgezogen	Verwijder obstakel
	Verkeerde temperatuurinstelling	Zie beschrijving afstandsbediening
	Lage ventilator snelheid	Zie beschrijving afstandsbediening
	Lucht uitblaas is niet goed	Zie beschrijving afstandsbediening
	Deuren en ramen open	Sluit deze
	Direct zonlicht	Sluit gordijnen of zonwering
	Te veel mensen in de ruimte
	Te veel warmte bronnen
	Smerige filters	Maak deze schoon

★ Noot: Als de storing blijft neem dan contact op met uw dealer.

Als de air-conditioning slecht werkt of een storing heeft, controleer dan eerst de volgende punten voor reparatie:

storing	Mogelijke reden
Het toestel kan niet worden ingeschakeld.	1. De voeding is niet aangesloten.2. Zekering stuk, werkschakelaar stuk.3. Te lage voedingspanning.4. De bedieningstoetsen zijn geblokkeerd.5. Het voorwaarden circuit heeft een storing.
De unit werkt even en schakelt daarna uit.	1. Er staat iets voor de air-conditioner.2. Iets in het voorwaarde circuit geeft een storing.3. Iets in het voorwaarden circuit geeft een storing4. de omgevingstemperatuur is boven de 52°C.
Slechte koeling.	1. De lucht filters zitten dicht.2. Teveel warmtebronnen of te veel mensen in de betreffende ruimte.3. De deur of het raam staat open.4. Er staat iets voor de lucht inlaat of uitblaas.5. De ingestelde temperatuur is te hoog.6. Er is een koelmiddel lekkage.7. De ruimte temperatuur sensor heeft een storing.
Slechte verwarming	1. De luchtfilters zitten dicht2. Er staan deuren of ramen open.3. De ingestelde temperatuur is te laag4. Er is een koelmiddel lekkage..5. De buitentemperatuur is lager dan -7°C.
De ventilator start niet tijdens verwarmen	1. De buis sensor van het binnendeel zit niet goed..2. De buis sensor zit niet goed op de printplaat.3. De kabel van de buis sensor is stuk.4. De condensator van de motor is stuk of de motor zelf

Noot:

Als na controle van alle bovenstaande gegevens en alle metingen de airconditioner nog steeds niet werkt, neem dan contact op met uw dealer.

15 Onderhoud (moet gebeuren door erkend personeel)

Schakel eerst de voeding uit voordat met onderhoud wordt begonnen.

Schoonmaken van de Filter

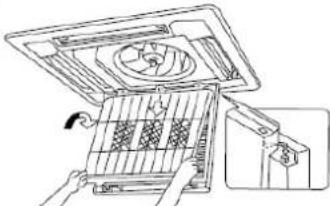

1. Het openen van de grille van 24K~42KOpen de aanzuig grilleGebruik een schroevendraaier om twee schroeven te verwijderenSchuif de beide klemmen naar binnen en laat voorzichtig de grille zakken.Druk de klemmen open.	verwijder schroefOpen de klem
1. Het openen van de grille van 12K~18KOpen de aanzuig grilleGebruik een schroevendraaier om twee schroeven te verwijderenSchuif de beide klemmen naar binnen en laat voorzichtig de grille zakken.Druk de klemmen open.	verwijder schroef
	Open de klem
2. Demonteer het luchtinlaat rooster. Open het rooster onder een hoek van 45°, til het op en verwijder het rooster
3. Demonteer het luchtfilter..
4. Demonteer het extra luchtfilter. Vervang de filters en plaats terug.
5. Reinig de luchtfilters, gebruik hiervoor een stofzuiger of spoel deze af met lauw warm water.Noot:Reinig niet met warm water (> 60°C)Droog niet boven een warmtebronLaat het toestel niet draaien zonder filter
6. Plaats de luchtfilter terug	Hetzelfde als stap 3
7. Controleer of alles op de juiste plaats zit.	Hetzelfde als stap 1 en 2

www.gree.nl - www.gree-klima.be - www.gree-klima.de
