GEBRUIKSAANWIJZING AMD UX4SJD HISENSE

Dank u voor het kopen van deze airconditioner. Lees deze gebruiks- en installatie-instructies zorgvuldig door voordat u dit apparaat gaat installeren en gebruiken en bewaar deze handleiding voor later gebruik.

Wij heten u hartelijk welkom als gebruiker van ons product! Wij bedanken u voor het vertrouwen dat u in ons heeft. Lees deze handleiding zorgvuldig voor installatie door. Bewaar deze handleiding veilig voor later gebruik na de installatie.

Eigenschappen van deze airconditioner

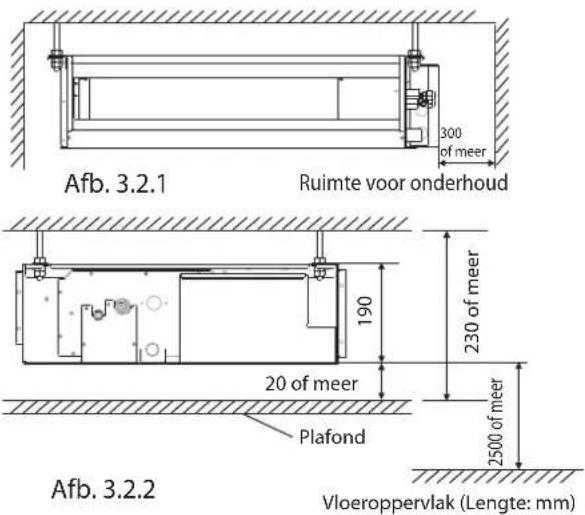

• Weinig ruimte voor installatie nodig. De binnenunit is maar 190 mm hoog en kan gemakkelijk in de plafondruimte worden geïnstalleerd.
• Wordt geleverd met een statische druk van 10 en 30 Pa. De standaard statische druk voor de binnenunit is 10 Pa. Daarnaast kan het ook 30 Pa leveren.
• Hoogst efficiënt en milieuvriendelijk nieuw koelmiddel R410A. R410A beschermt het milieu en kan geen kwaad voor de ozonlaag.

• 24-uurs timer AAN en UIT. Deze timer kan worden ingesteld op het automatisch in- of uitschakelen van de unit per dag met een interval van een half uur.

• Stille werking. Het uitstekende ventilatorontwerp zorgt voor een stille en gelijkmatige luchtstroom met weinig geluid.

• Voldoet aan diverse installatievereisten. Vaak wordt het type met luchtinlaat aan de achterzijde toegepast afhankelijk van de werkelijke ruimte voor installatie. De unit wordt ook geleverd met luchtinlaat aan de onderzijde, waarbij het geluid ongeveer 5-6 dB hoger wordt.
• Zelfherstellend na stroomuitval. Als de stroomvoorziening na een storing is hersteld, zijn alle instellingen nog actief en de airconditioner werkt volgens de oorspronkelijke instellingen.
• Zelfdiagnosefunctie bij storingen. Als er iets fout is met de airconditioner zal de microprocessor de storing onderzoeken, waarna deze op het scherm kan worden afgelezen voor gemak bij het onderhoud.

MODELLEN

AMD-09UX4SJD

AMD-12UX4SJD

AMD-18UX4SJD

Waarschuwingssymbolen 3

Waarschuwingen 4

Samenstelling van de airconditioner 5

Bedieningshandleiding afstandsbediening

1. Introductie bedrade afstandsbediening 6
2. Bediening met de bedrade afstandsbediening 8

2.1 Stand-functie 8
2.2 Slaap-functie 9
2.3 Timer-functie 9

1. Installate bedrade afstandsbediening 10
2. Introductie draadloze afstandsbediening 11

4.1 Afstandsbediening-H1 11

4.1.1 Bedrijfstoestand 13
4.1.2 Regeling richting van de luchtstroom 14
4.1.3 Slimme stand 15
4.1.4 Klokinstelling 15
4.1.5 Timer-stand 16
4.1.6 Slaap-stand 17
4.1.7 Super-stand 17

4.2 Afstandsbediening-J1 18

4.2.1 Bedrijfstoestand 20
4.2.2 Regeling richting van de luchtstroom 21
4.2.3 Slimme stand 22
4.2.4 Klokinstelling 22
4.2.5 Timer-stand 23
4.2.6 Slaap-stand 24
4.2.7 Super-stand 24

4.3 Afstandsbediening-E4-07 25

4.3.1 Bedrijfstoestand 27
4.3.2 Regeling richting van de luchtstroom 28
4.3.3 Slimme stand 29
4.3.4 Klokinstelling 29
4.3.5 Timer-stand 30
4.3.6 Slaap-stand 31
4.3.7 Super-stand 31

1. Speciale opmerkingen 32
2. Probleemoplossing 32

Installatie en onderhoud

1. Veiligheidsinstructies 33
2. Gereedschappen en instrumenten voor installatie 34

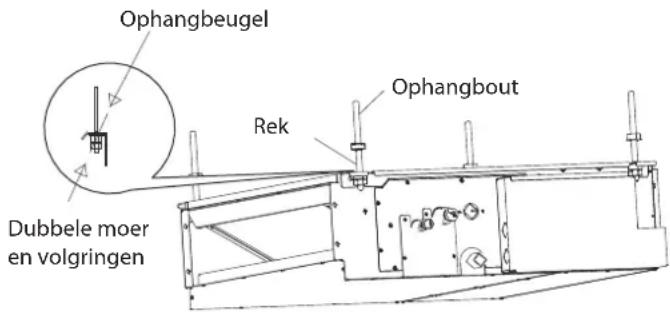

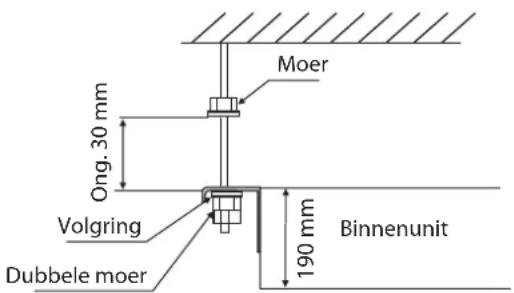

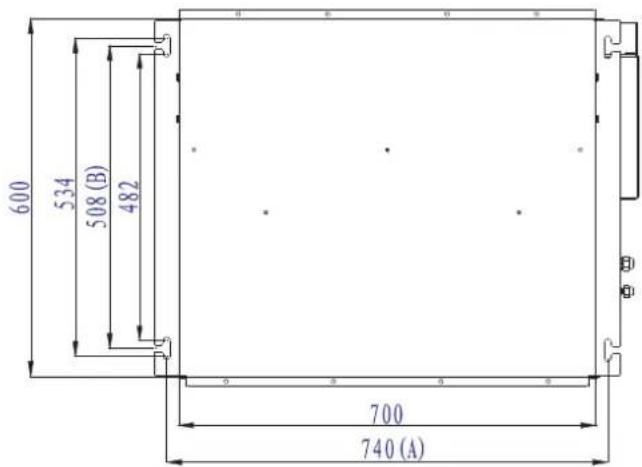

3. Installatie van de binnenunit 34

3.1 Accessoires 34

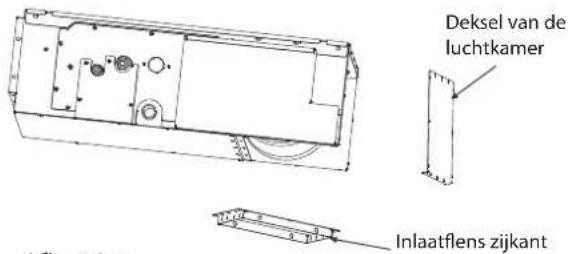

3.2 De eerste controle 34
3.3 Installatie 35

1. Koelleidingen 37

4.1 Materialen voor leidingen 37
4.2 Aansluitingen van de leidingen 37

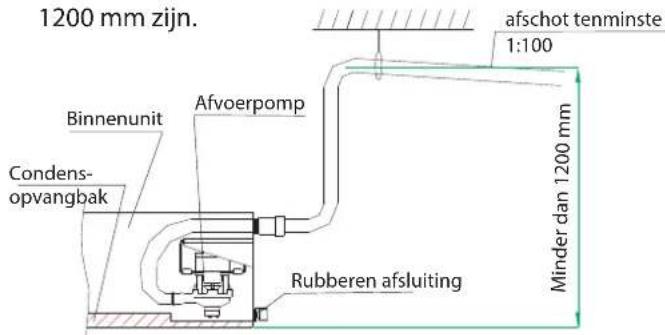

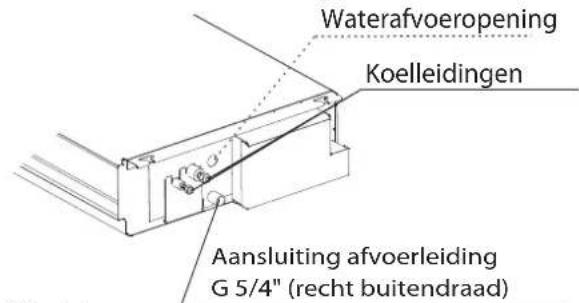

1. Afvoerleiding 38
2. Electrische bedrading 39

6.1 Algemene controle 39

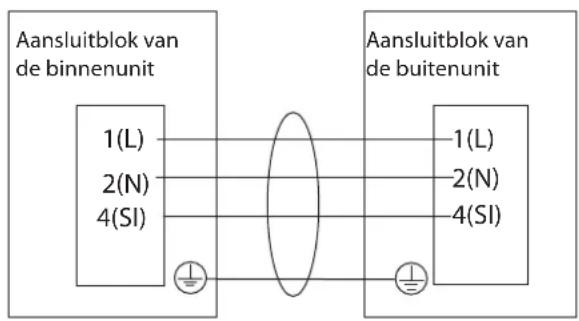

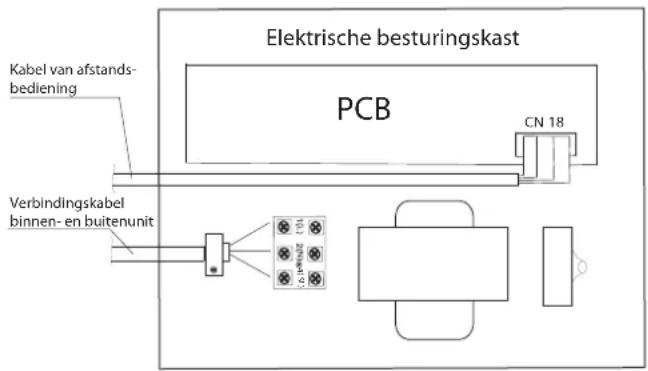

6.2 Aansluiting elektrische bedrading 39

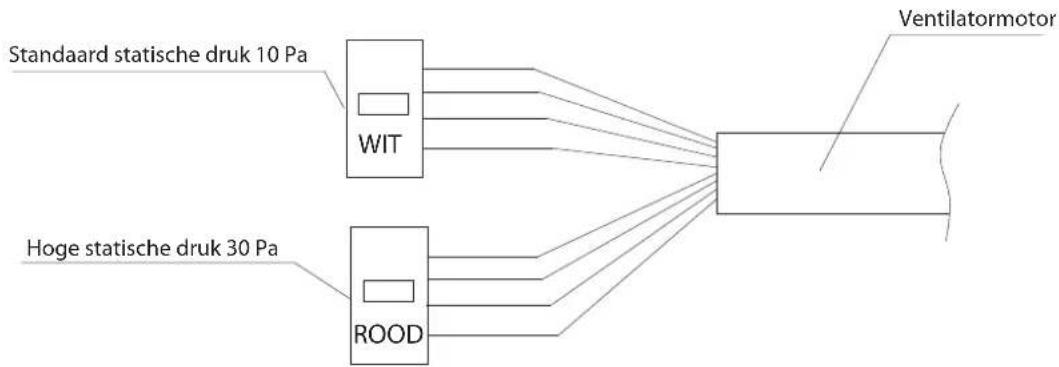

6.3 Statische druk veranderen 40

Waarschuwingssymbolen:

: Dit symbool heeft betrekking op een risico dat kan leiden tot ernstig persoonlijk letsel of overlijden.

: Dit symbool heeft betrekking op een risico of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel of overlijden.

: Dit symbool heeft betrekking op een risico of onveilige handelingen die kunnen leiden tot persoonlijk letsel en schade aan producten en gebouwen.

LET OP : Dit heeft betrekking op opmerkingen en instructies over de bediening, onderhoud en werking.

• Wij bevelen aan dat de airconditioner op een juiste manier wordt geïnstalleerd door een gekwalificeerde installateur conform de bij deze unit meegeleverde installatie-instructies.
• Controleer vóór installatie of het voltage van de stroomvoorziening in uw huis of kantoor overeenkomt met het voltage dat op het typeplaatje is aangegeven.

GEVAAR

• Dit product mag op geen enkele manier worden veranderd, anders kan dit consequenties tot gevolg hebben zoals waterlekkage, uitval, kortsluiting, elektrische schokken, brand, enz.
• Werkzaamheden zoals lassen van buizen, enz. moet plaats vinden ver verwijderd van vaten met brandbare en explosieve materialen, waaronder het koelmiddel van de airconditioner, om de veiligheid op het werk te waarborgen.
• Om de airconditioner te beschermen tegen ernstige corrosie, mag de buitenunit niet op een plaats gemonteerd worden waar er zeewater direct op kan spatten of in zwavelhoudende lucht bij een spa. Installeer de airconditioner niet op een plaats waar ook apparaten staan opgesteld die veel warmte opwekken.

WAARSCHUWING

• Als de voedingskabel beschadigd is, moet deze in geval van gevaar worden vervangen door de fabriek of zijn serviceafdeling.
• Er moet een betrouwbare aarding aanwezig zijn op de plaats van installatie waarop de apparatuur kan worden aangesloten. Sluit de aarding van dit product niet aan op diverse soorten leidingen, zoals luchtleidingen, afvoerleidingen, de bliksembeveiligingsinstallatie, enz. om te vermijden dat elektrische schokken of schade door andere factoren kunnen optreden.
• De bedrading moet door een gekwalificeerde elektricien worden uitgevoerd. Alle bedrading moet voldoen aan de lokale elektrische normen.
• Bekijk vóór de installatie goed of de stroomcapaciteit van de elektrische bedrading, contactdozen en de kilowattuurmeter voldoet.

• De elektrische groep waarop dit product wordt aangesloten moet een afzonderlijke aardlekschakelaar met overspanningsbeveiliging hebben die voor dit product zijn geleverd.

• Lees deze handleiding zorgvuldig door voordat u de airconditioner gaat gebruiken. Als u daarna nog moeilijkheden of problemen hebt, moet u uw dealer voor hulp raadplegen.

• De airconditioner is gemaakt om u comfortabele ruimteomstandigheden te bieden. Gebruik de unit alleen voor het beoogde doel, zoals beschreven in deze instructiehandleiding.

WAARSCHUWING

- Gebruik nooit benzine of andere ontvlambare stoffen vlakbij de airconditioner, omdat dit groot gevaar oplevert.

VOORZICHTIG

• Zet de airconditioner niet aan en uit met de hoofdschakelaar van de stroom. Gebruik de AAN/UIT knop.
• Steek niets in de luchtinlaat of de luchtuitlaat van zowel de binnen- als de buitenunits. Dit levert gevaar op omdat de ventilator op hoge snelheid draait.
• Koel of verwarm de ruimte niet te veel als er baby's of gehandicapten aanwezig zijn.

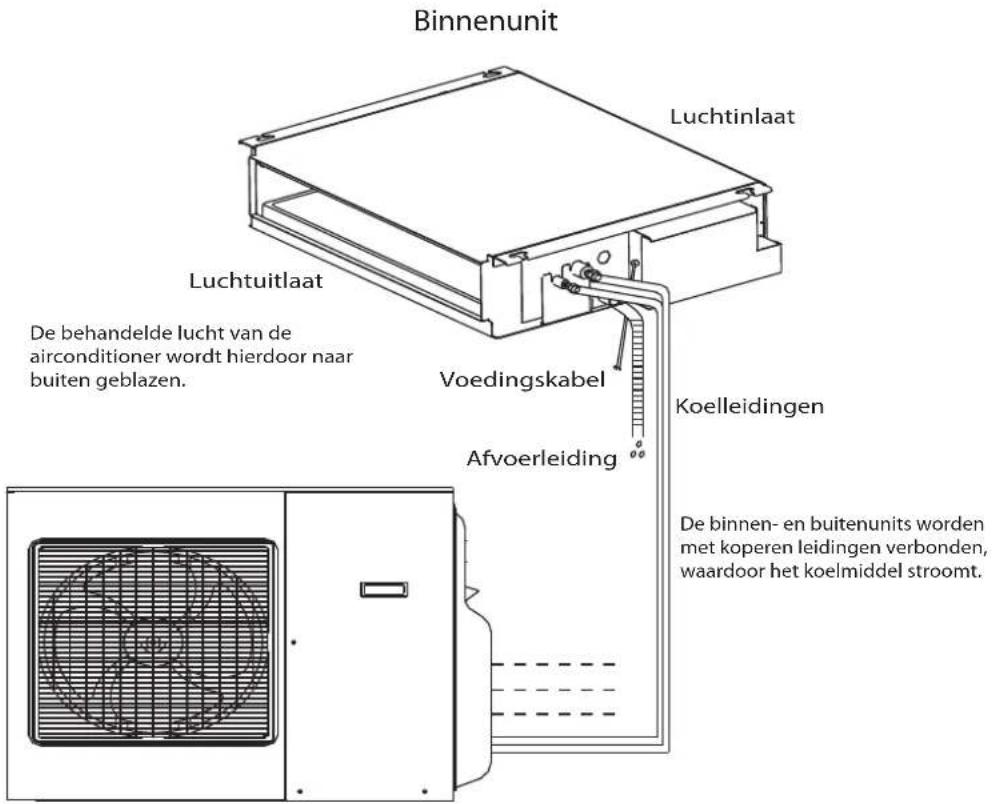

Binnenunit Luchtinlaat Luchtuitlaat De behandelde lucht van de airconditioner wordt hierdoor naar buiten geblazen. Voedingskabel Koelleidingen Afvoerleiding De binnen- en buitenunits worden met koperen leidingen verbonden, waardoor het koelmiddel stroomt.

Buitenunit

SET TEMP ROOM TEMP 88°C A NO ERROR 88:88 THERON SET CLOCK THEROFF SET TIMER

Bedrade afstandbediening

Deze wordt gebruikt voor bediening van stroom AAN/UIT, instelling bedrijfstoestand, temperatuur, ventilatorsnelheid en andere functies.

Deze wordt gebruikt voor bediening van de bedrade afstandsbediening, instelling bedrijfstoestand, temperatuur, ventilatorsnelheid en andere functies.

LET OP : Het standaard kanaalmodel airconditioner wordt niet geleverd met een draadloze afstandsbediening. Als u er een nodig heeft, moet u deze kopen.

Uw airconditioner bestaat uit één, twee, drie of vier binnenunits een buitenunit en de betreffende assesoires.

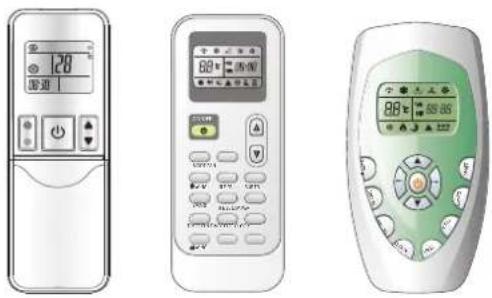

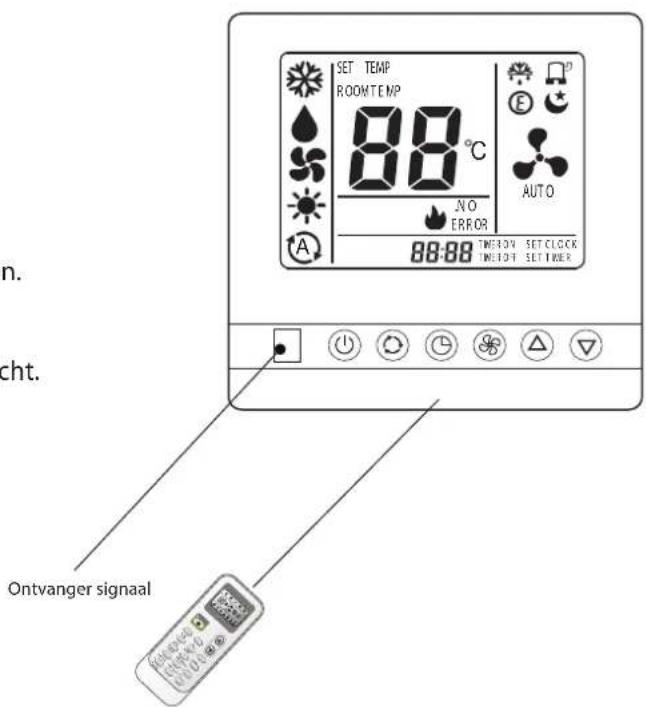

U kunt de airconditioner met zowel de bedrade als de draadloze afstandsbedining bedienen.

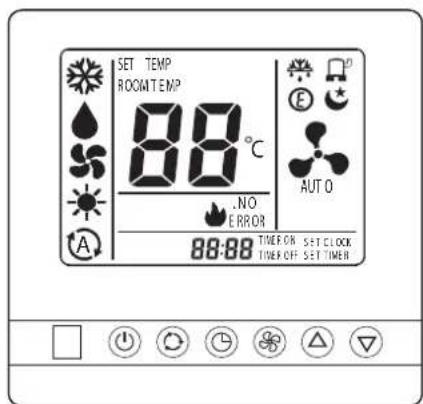

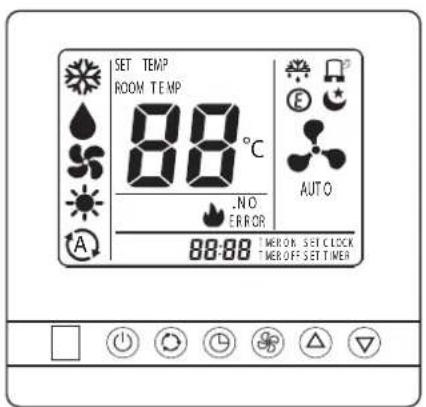

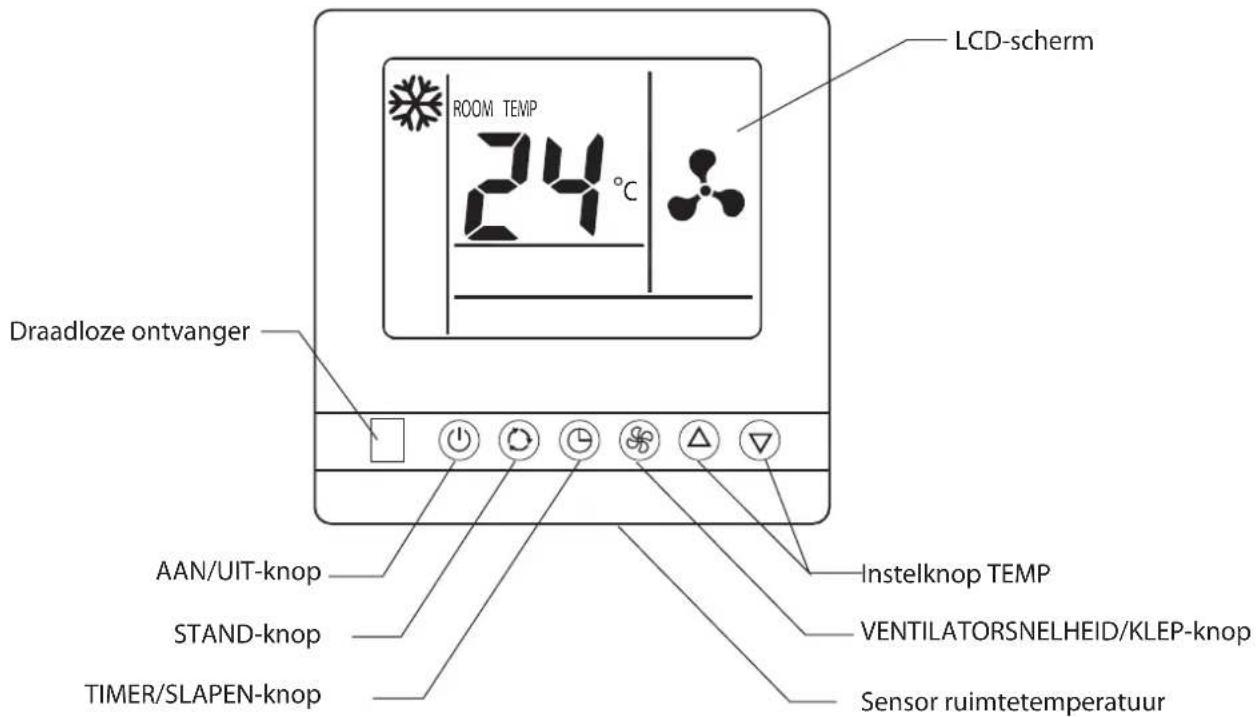

1. Introductie bedrade afstandsbediening

LCD-scherm ROOM TEMP 24°C Draadloze ontvanger AAN/UIT-knop STAND-knop TIMER/SLAPEN-knop Instelknop TEMP VENTILATORSNELHEID/KLEP-knop Sensor ruimtetemperatuur

① Sensor ruimtetemperatuur:

In de afstandsbediening is een temperatuursensor ingesteld om de ruimtetemperatuur te meten en deze waarde wordt naar de binnenunit gezonden. Als de binnenunit geen contact maakt met de afstandsbediening zal de binnenunit omschakelen naar de temperatuursensor die in de binnenunit is ingebouwd.

② Draadloze ontvanger

Met deze ontvanger kunt u een extra draadloze afstandsbediening gebruiken om de binnenunit te bedienen.

③ AAN/UIT-knop

Druk op deze knop om de unit in of uit te schakelen.

④ STAND-keuzeknop

Druk op deze knop voor de selectie van KOELEN, ONTVOCHTIGEN, VENTILEREN of VERWARMEN.

In de stand KOELEN zal de airconditioner de ruimte koel maken.

In de stand ONTVOCHTIGEN wordt de vochtigheid in de ruimte verlaagd.

In de stand VENTILEREN past de airconditioner de temperatuur van de ruimte aan met een zachte luchtstroming.

In de stand VERWARMEN zal de airconditioner de ruimte warmer maken.

⑤ TIMER/SLAPEN-knop

- Druk op deze knop om de slaapstand te activeren en " " verschijnt op het LCD-scherm. Druk nogmaals om slaapstand uit te schakelen.

- Druk deze knop 3 seconden in om de Timer-functie te activeren. Druk nogmaals 3 seconden in om de Timer-functie uit te schakelen.

⑥ VENTILATORSNELHEID-knop

Druk op deze knop om de huidige ventilatorsnelheid te wijzigen. U kunt met elke keer drukken kiezen uit " (automatische ventilatorsnelheid), " (lage snelheid), " (gemiddelde snelheid) en " (hoge ventilatorsnelheid).

⑦ TEMP-instelknop:

Druk op beide knoppen tegelijk voor het instellen van de gewenste ruimtetemperatuur. Als u op beide knoppen gedrukt heeft verschijnt "SET TEMPERATURE" op het LCD-scherm, druk op " ▽ " om de ingestelde temperatuur te verlagen en op " △ " om de ingestelde temperatuur te verhogen.

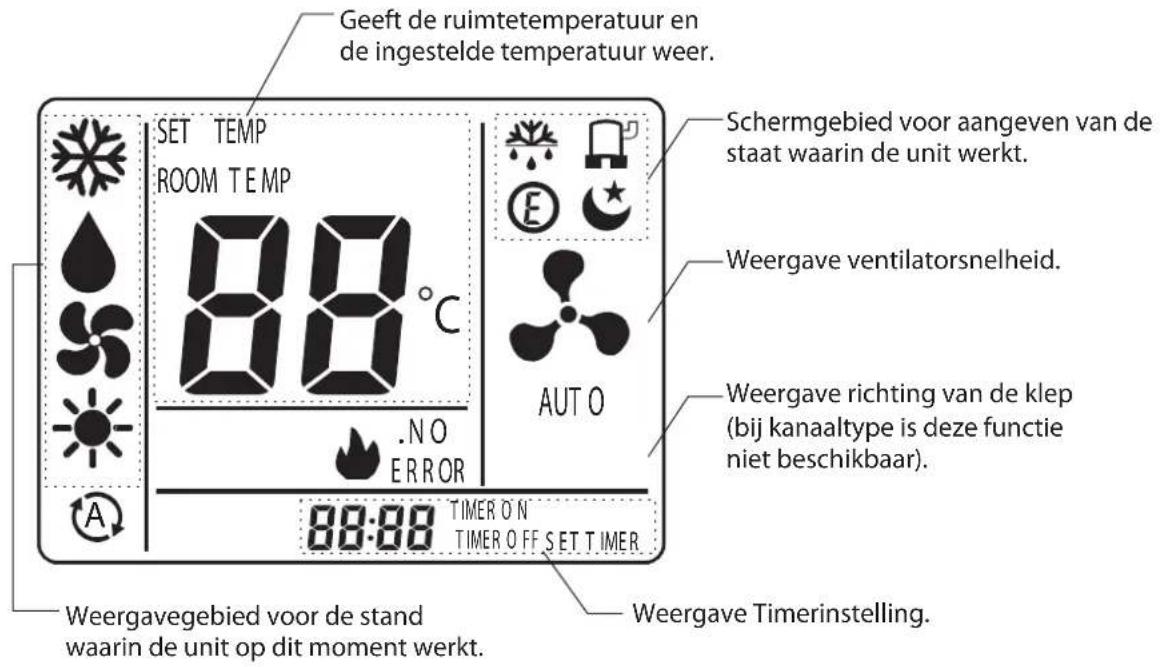

⑧ LCD-scherm

Geeft de ruimtetemperatuur en de ingestelde temperatuur weer. SET TEMPLEROOM TEMPLE88°C A NO ERROR 88:88 TIMER ON TIMER OFF SET TIMER Schermgebied voor aangeven van de staat waarin de unit werkt. Weergave ventilatorsnelheid. Auto Weergave richting van de klep (bij kanaaltype is deze functie niet beschikbaar). Weergavegebied voor de stand waarin de unit op dit moment werkt. Weergave Timerinstelling.

Bedrijfstoestand

TIMERON

TIMER OFF

88:88

Timer AAN

Timer UIT

Instelling Timer

Instelling

ventilatorsnelheid

Autom. ventileren

Hoge

ventilatorsnelheid

Gem.

ventilatorsnelheid

Lage

ventilatorsnelheid

Weergave temperatuur Ruimtetemperatuur:

Ingestelde temperatuur:

Werking op lage snelheid is actief

Slaapstand is actief

2. Bediening met de bedrade afstandsbediening

2.1 Stand-functie

2.1.1 Druk op de Stand-keuzeknop "om de bedrijfstoestand te kiezen:

Koelfunctie

Ontvochtigingsfunctie

Ventilatiefunctie

Verwarmingsfunctie

Autom. stand (niet bij dit model beschikbaar)

2.1.2 Druk op de AAN/UIT " knop om de unit in of uit te schakelen.
2.1.3 Druk op de TEMP. INSTELLING " " knoppen om de ruimtetemperatuur in te stellen. Het temperatuurbereik kan worden ingesteld van 18 tot 32 °C.
2.1.4 Druk op de VENTILATOR-knop "Som de gewenste ventilatorsnelheid in te stellen. Natuurlijk kunt u automatisch ventileren instellen en de binnenunit zal automatisch de snelheid kiezen aan de hand van het verschil tussen ruimtetemperatuur en ingestelde temperatuur.
2.1.5 De unit kan worden uitgezet door opnieuw op de AAN/UIT-knop " te drukken.

LET OP:

① Als uw airconditioner een multi-splitunit is, kan de ingestelde stand de stand van de buitenunit storen. Dat komt omdat alle binnenunits gebruik maken van één buitenunit die in één bepaalde stand werkt (koelen of verwarmen). Als de stand, die u kiest voor de binnenunit, anders is dan die van de buitenunit treedt er een verstoring van de stand op. De volgende tabel geeft de verschillende verstoringen weer.

koelen drogen verwarmen ventileren

koelen	√	√√√×			----- normaal
drogen	√	√×	√	×	----- storingsstand
verwarmen	×××	√
ventileren	√	√×	√

De buitenunit draait altijd in de stand van de eerste binnenunit die ingeschakeld is. Als de stand van de volgende binnenunit dit verstoort, klinken er drie tonen en de bedrade afstandsbediening geeft fout 55 weer. De binnenunit die de verstoring met de nomaal werkende units veroorzaakt wordt automatisch uitgeschakeld. Dit is normaal en als u de juiste stand inschakelt, werkt de unit weer normaal.

② Voor een airconditioner van het type multi-split is de automatische stand niet beschikbaar.
③ In de stand ventileren is de temperatuurinstelling niet beschikbaar.

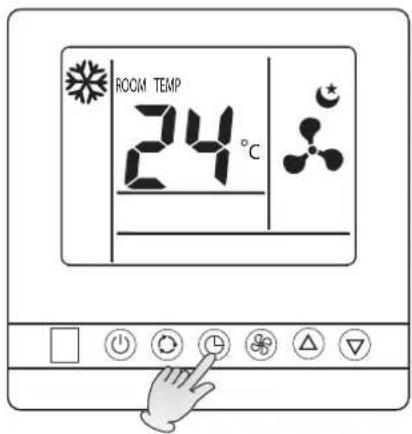

2.2 Slaap-functie

ROOM TEMP 24°C

Druk eenmaal op de timer/slaap-knop om de slaapstand te activeren en het slaapteken " "verschijnt op het LCD-scherm.

Druk nogmaals op de timer/slaap-knop om deze stand af te breken en het slaapteken zal op het LCD-scherm verdwijnen.

LETOP:

Tijdens de stand ventileren is de slaap-functie niet beschikbaar.

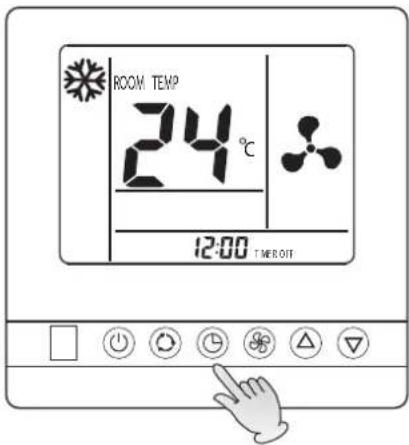

2.3 Timer-functie

2.3.1 De stand TIMER UIT

① U kunt de timer uitschakelen wanneer de binnenunit werkt. Door de TIMER/SLAAP-knop 3 seconden lang ingedrukt te houden verschijnt de timerklok op het LCD-scherm, en de "TIMER OFF" aanduiding knippert.
② U kunt de tijd waarop de unit automatisch uitschakelt, aanpassen door op de "△" "▽"-knoppen te drukken. De tijd kan worden ingesteld van 0,5 tot 24 (of 12) uur in stappen van 30 minuten.
③ Als u de tijd hebt ingesteld, druk dan weer 3 seconden lang op de TIMER/SLAAP-knop om de timer te activeren, de "TIMER OFF" aanduiding stopt met knipperen en de timer werkt.
④ Als u de "TIMER OFF" wilt uitzetten, druk dan 3 seconden op de TIMER/SLAAP-knop om de timer te activeren. Druk op "△" "▽" om de tijd in te stellen op 00:00. Na 5 seconden wordt "TIMER OFF" automatisch afgebroken.

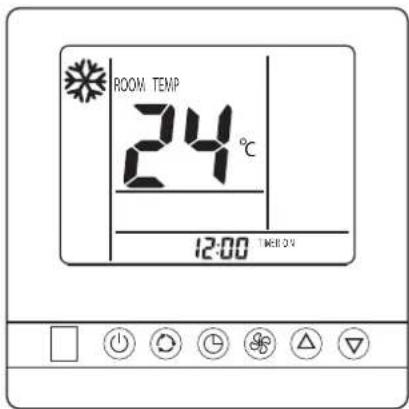

2.3.2 De stand TIMER AAN

① U kunt de timer inschakelen wanneer de binnenunit niet werkt. Door de TIMER/SLAAP-knop 3 seconden lang ingedrukt te houden verschijnt de timerklok op het LCD-scherm, en de "TIMER ON" aanduiding knippert.
② U kunt de tijd waarop de unit automatisch inschakelt, aanpassen door op de "△" "▽knoppen te drukken. De tijd kan worden ingesteld van 0,5 tot 24 (of 12) uur in stappen van 30 minuten.
③ Als u de tijd hebt ingesteld, druk dan weer 3 seconden lang op de TIMER/SLAAP-knop om de timer te activeren, de "TIMER ON" aanduiding stopt met knipperen en de timer werkt.
④ Als u de "TIMER ON" wilt uitzetten, druk dan 3 seconden op de TIMER/SLAAP-knop om de timer te activeren. Druk op "△" "▽" om de tijd in te stellen op 00:00. Na 5 seconden wordt "TIMER ON" automatisch afgebroken.

ROOM TEMP 24°C 12:00 THEROFT

ROOM TEMP 24 °C 12:00 THEROY

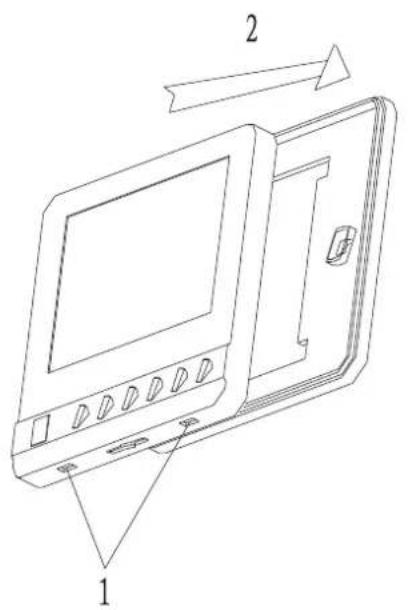

3. Installatie bedrade afstandsbediening

Let voor de installatie van de bedrade afstandsbediening op het volgende:

De bedrade afstandsbediening moet door een gekwalificeerde installateur worden geïnstalleerd in overeenstemming met de installatietekeningen. Voor installatie moet de stroom worden uitgezet. Installeer de bedrade afstandsbediening niet direct in de luchtstroming of bij de verwarming. Het installatieproces is als volgt.

① Steek een platte schroevendraaier in de openingen aan de onderzijde (2 stuks). Wees voorzichtig dat de printplaat niet beschadigd door de schroevendraaier.
② Verwijder de achterplaat.
③ Gebruik twee schroeven (∅ 4x16) om de metalen achterplaat op de juiste plaats te monteren en sluit daarna de bedrading voor de communicatie aan.
④ Klik de bovenkant op de achterplaat.
⑤ Klik dan de onderkant op de achterplaat.

4. Draadloze afstandsbediening

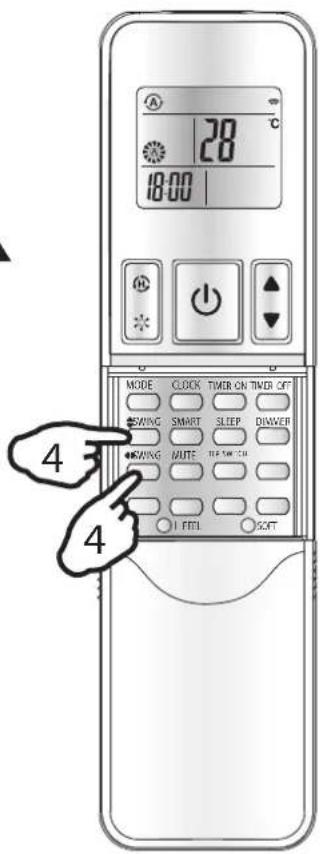

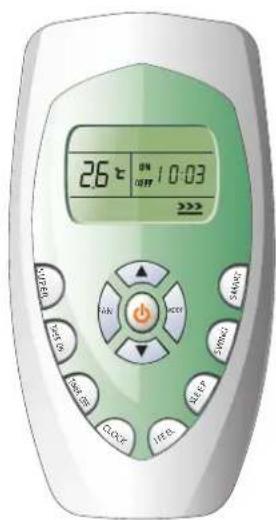

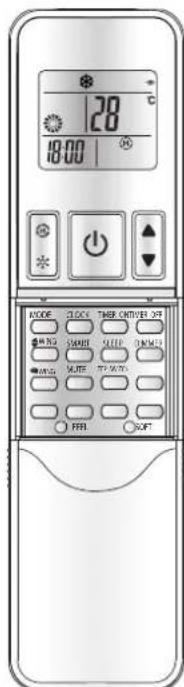

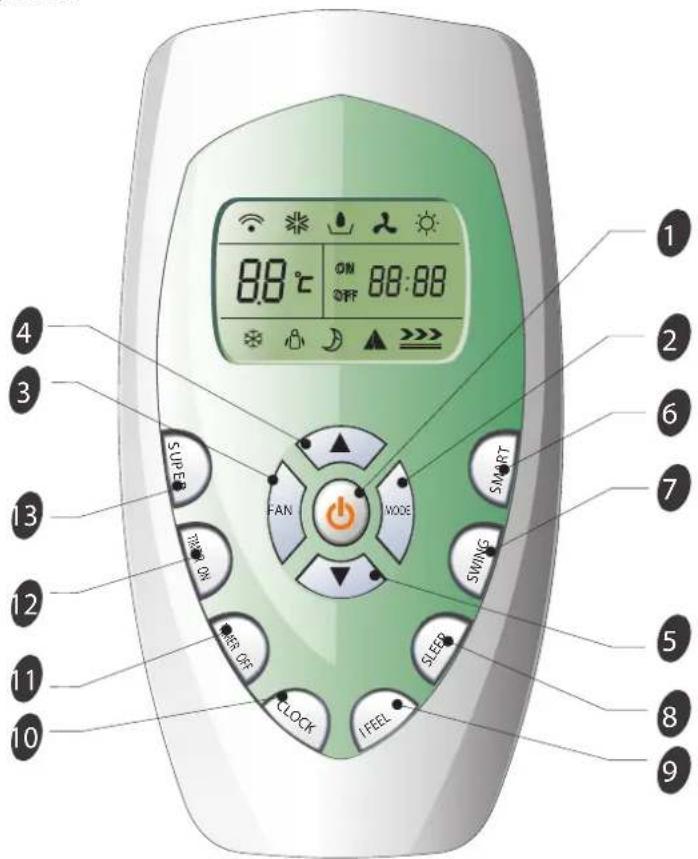

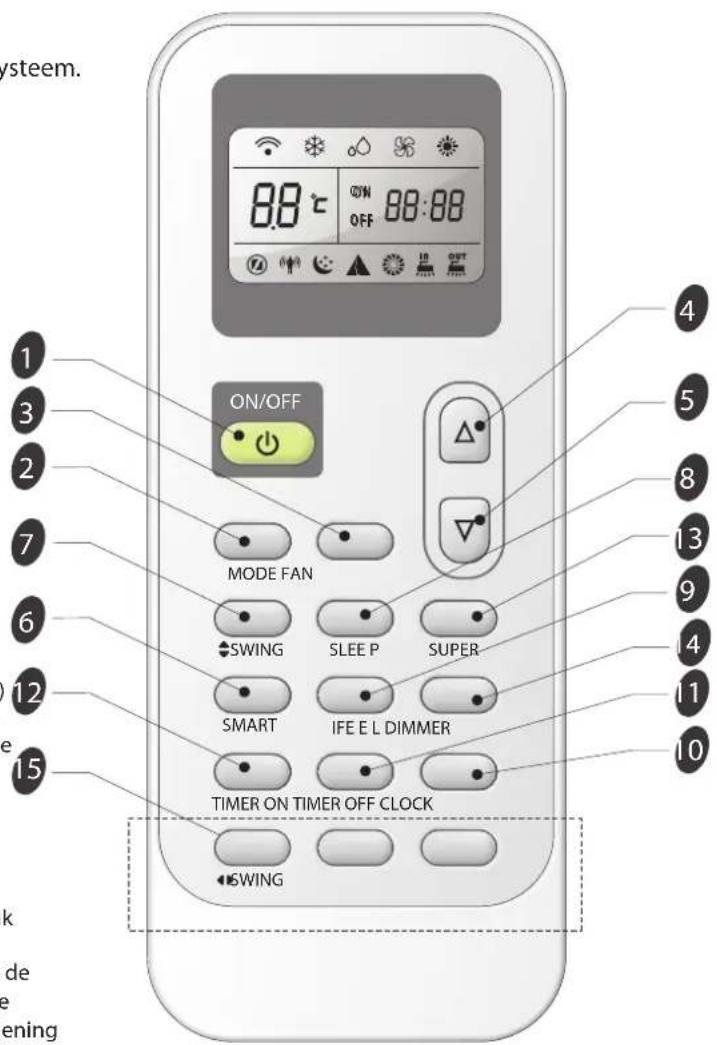

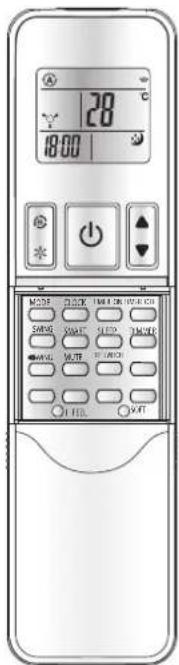

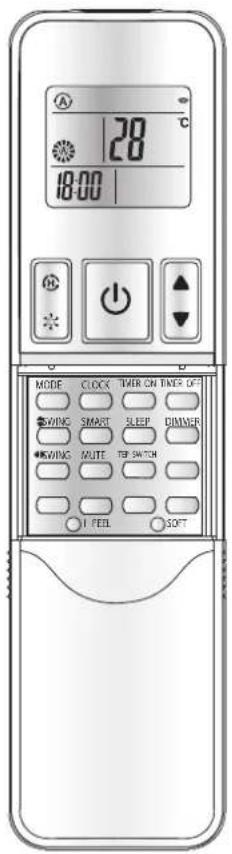

4.1 Afstandsbediening -H1

De afstandsbediening verstuurt signalen naar het systeem.

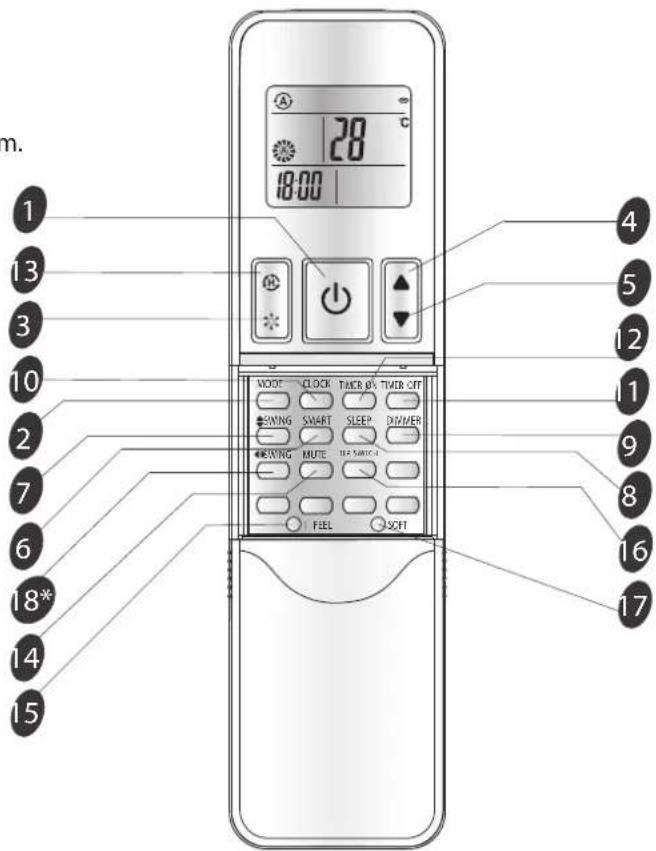

1 AAN/UIT-KNOP

Het apparaat zal opstarten zodra het stroom krijgt en als het werkt kan het worden uitgezet als deze knop wordt ingedrukt.

STAND-KNOP

Druk op deze knop om de bedrijfsstand te selecteren.

3 VENTILATOR-KNOP

Voor het selecteren van de ventilatorsnelheid in de volgorde autom., hoog, gem. of laag.

4 5 RUIMTETEMPERATUUR INSTELKNOPPEN

Voor het aanpassen van ruimtetemperatuur, timer en de werkelijke tijd.

6 SLIM-KNOP (niet beschikbaar voor dit model)

Voor het direct invoeren van fuzzy-logica, onafhankelijk of de unit aan of uit staat.

7 ZWENKEN-KNOP (niet beschikbaar voor dit model)

Voor het starten van de zwenking van de horizontale klep of het stoppen en instellen op de gewenste richting van de luchtstroom omhoog/omlaag.

8 SLAAP-KNOP

Voor het instellen of uitschakelen van de slaapstand.

9 DIMMER-KNOP (niet beschikbaar voor dit model)

De helderheid van het scherm wordt verminderd elke keer dat de knop wordt ingedrukt en na vier keer indrukken verdwijnt het beeld.

10 KLOK-KNOP

Voor het instellen van de huidige tijd.

11 12 TIMER AAN/UIT-KNOP

Voor het instellen of uitschakelen van de timer.

13 SUPER-KNOP (niet beschikbaar voor verwarmingsstand)

Voor het instellen of uitschakelen van de snelle koeling. (Snelle koeling werkt met een hoge ventilatorsnelheid en een automatische temperatuurinstelling van 18 °C.)

14 DEMPEN-KNOP

Voor het instellen of uitschakelen van de DEMPEN-stand.

m. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18* 20 28 18:00 CLOCK THER & TIME OFF SWING SWEET SLEEP DIAMER MUTE TEF SWITCH FEEL SOFT

15 I FEEL-KNOP

Voor het instellen of uitschakelen van de I FEEL-stand. Druk deze knop voor 5 seconden in om de I FEEL-stand uit te schakelen. (In de I FEEL-stand werkt de airconditioner met de temperatuursensor die in de afstandsbediening zit i.p.v. de unit. Bij gebruik van de I FEEL-stand moet de afstandsbediening zich op een plaats bevinden waar het signaal gemakkelijk door de binnenunit kan worden ontvangen.)

16 TEMP SCHAKEL-KNOP (niet beschikbaar voor dit model)

Geeft de ingestelde temperatuur knipperend aan als de knop wordt ingedrukt. Geeft de binnentemperatuur aan als de knop nogmaals wordt ingedrukt. De aanduiding kan worden beëindigd door de knop nogmaals in te drukken.

17 ZACHT-KNOP (niet beschikbaar voor dit model)

Voor het beperken van het maximaal opgenomen vermogen, zodat u de unit samen met andere elektrische apparaten kunt gebruiken als er niet voldoende stroom is.

18\* ◀ZWENKEN-KNOP (niet beschikbaar voor dit model)

Voor het starten van de zwenking van de verticale klep of het stoppen en instellen op de gewenste richting van de luchtstroom links/rechts.

*Niet alle modellen afstandsbediening hebben deze knop.

Symbolen die op het LCD-scherm worden aangegeven:

Weergave koeling

Weergave drogen

Weergave alleen ventileren

Weergave verwarming

Weergave soft

Autom. ventilatorsnelheid

Hoge ventilatorsnelheid

Gem. ventilatorsnelheid

Lage ventilatorsnelheid

Weergave afbreken I FEEL

A Weergave Slim

Weergave Slaapstand

Weergave Dempen

Weergave Super

Verzending signaal

Weergave instellen timer Weergave huidige tijd

Weergave ingestelde temperatuur

Afstandsbediening

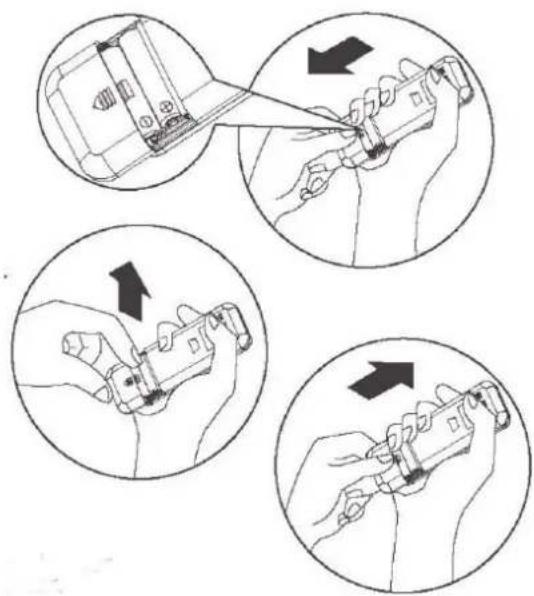

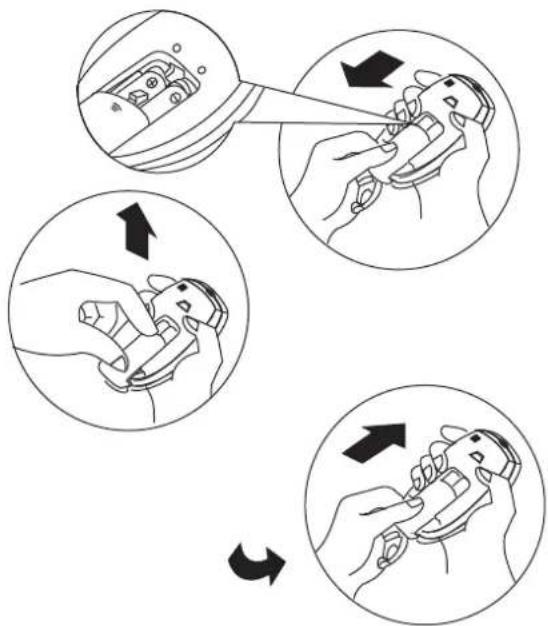

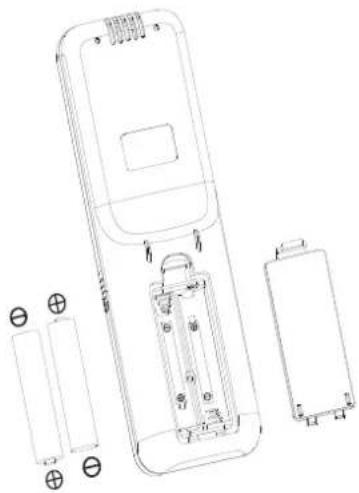

• Aanbrengen van de batterijen

Verwijder het batterijdeksel in de richting van de pijl. Plaats nieuwe batterijen en zorg dat de (+) en de (-) van de batterijen juist zijn aangebracht.

Breng het deksel weer aan door het terug te schuiven in de juiste positie.

LETOP:

Gebruik 2 LR03 AAA (1,5 volt) batterijen. Gebruik geen oplaadbare batterijen. Vervang de batterijen door nieuwe van hetzelfde type als het scherm vaag wordt.

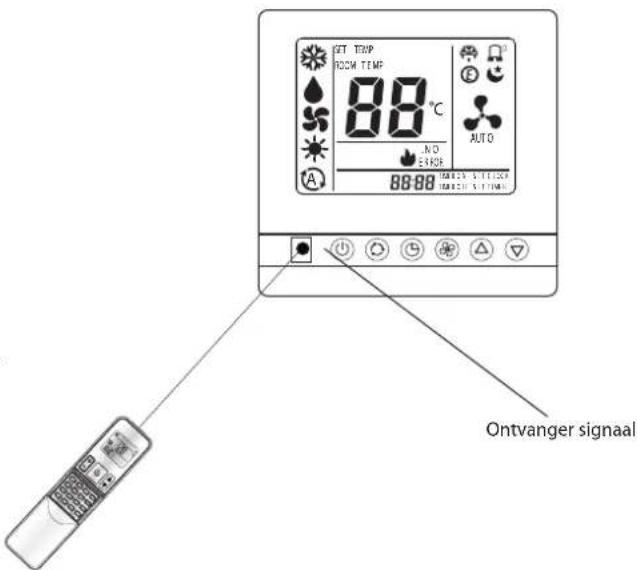

Richt de afstandsbediening naar de ontvanger van het signaal om de airconditioner te bedienen. De afstandsbediening kan tot een afstand van maximaal 8 m de airconditioner bedienen, als het naar de ontvanger van de binnenunit is gericht.

SET TEMP HOCM TEMP 88 °C A NO ERROR AUTO 88:00 5 T1:00 100:00 5 T1:00 Ontvanger signaal

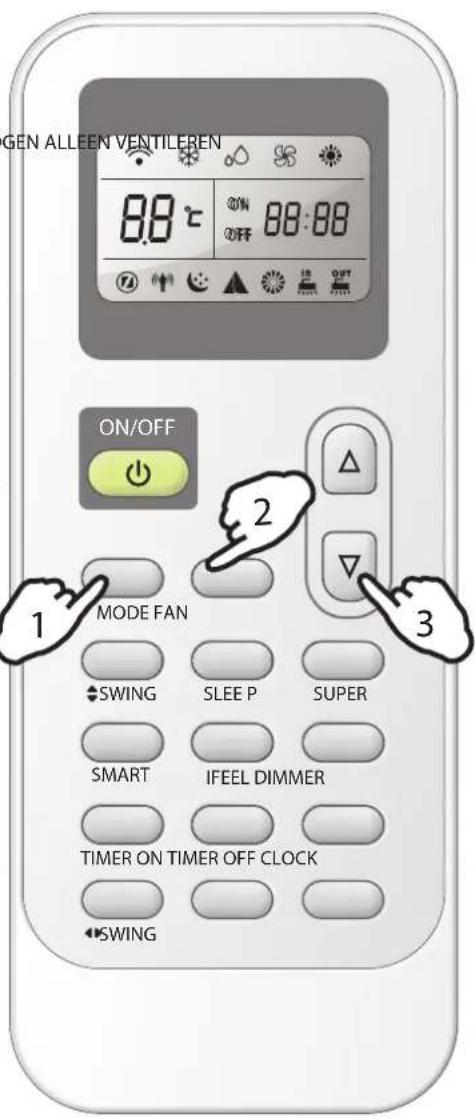

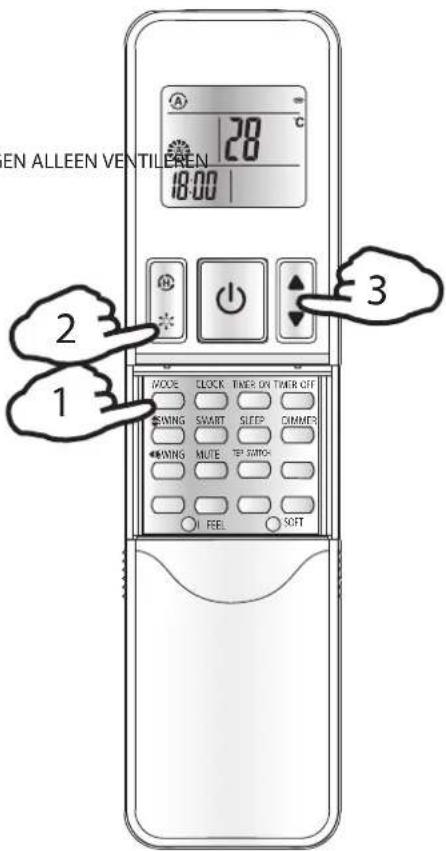

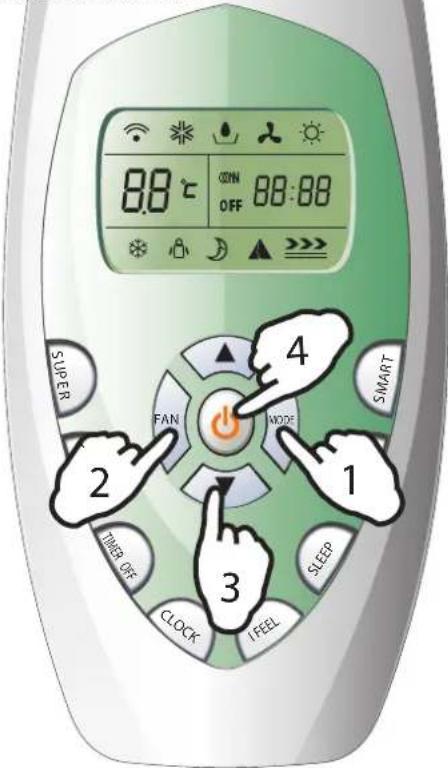

Bedrijfstoestanden

Selecteren van de stand

Elke keer dat de STAND-knop wordt ingedrukt, verandert de bedrijfstoestand in de volgorde:

De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

Ventilatie-stand

Elke keer dat de VENTILATOR-knop wordt ingedrukt, verandert de ventilatorsnelheid in de volgorde:

In de stand ALLEEN VENTILEREN zijn alleen "Hoog, Gem. en Laag" beschikbaar. In de stand DROGEN is de ventilatorsnelheid automatisch op Laag ingesteld, de VENTILATOR-knop werkt in dit geval niet.

Ingestelde temperatuur

Druk eenmaal om de temperatuurinstelling te verhogen met 1 °C

Druk eenmaal om de temperatuurinstelling te verlagen met 1 °C

Bereik van de beschikbare temperatuurinstelling
*VERWARMING/ KOELING	18 °C ~ 32 °C

EN ALLEEN VENTILEEN 18:00 2 3

LET OP: De verwarmingsstand is niet beschikbaar voor modellen die alleen kunnen koelen.

De standen ZWENKEN, SLIM, TIMER AAN, TIMER UIT, KLOK, SLAAP en SUPER worden op de volgende pagina's uitgelegd.

• Bij het veranderen van de stand terwijl de unit werkt, reageert deze niet altijd onmiddellijk. Wacht dan 3 minuten.
• In de verwarmingsstand zal de lucht niet direct vanaf het begin uit de unit stromen. Na 2-5 minuten komt de luchtstroming op gang wanner de temperatuur van de warmtewisselaar is gestegen.
  • Wacht altijd 3 minuten voordat u het apparaat opnieuw opstart.

Bediening van de richting van de luchtstroom

Bediening van de richting van de luchtstroom

De horizontale en verticale luchtstroom wordt automatisch aangepast aan een bepaalde hoek afhankelijk van de bedrijfstoestand nadat de unit is ingeschakeld.

Bedrijfstoestand	Richting luchtstroom
KOELEN, DROGEN	horizontaal
*VERWARMEN ALLEEN VENTIL.	naar beneden

De richting van de luchtstroom kan ook naar uw eigen wensen worden ingesteld door de "SWING" en "SWING"-knop van de afstandsbediening in te drukken.

4

28°C 18:00 MODE CLOCK TIMER ON TIMER OFF SWING SMART SLEEP DIENER SWING MUTE TELE SWITCH I FEEL SOFT

Bediening verticale luchtstroom (met de afstandsbediening)

Gebruik de afstandsbediening om afwisselende hoeken of indien gewenst bepaalde hoeken van de stroom in te stellen.

Afwisselende luchtstroom

Door eenmaal op de "◆SWING"-knop te drukken, zal de horizontale luchtklep automatisch op en neer zwenken.

Bepaalde richting luchtstroom

Door nogmaals op de "◆SWING"-knop te drukken, zal de luchtklep naar de gewenste hoek zwenken.

Bediening horizontale luchtstroom (met de afstandsbediening)

Gebruik de afstandsbediening om afwisselende hoeken of indien gewenst bepaalde hoeken van de stroom in te stellen.

Afwisselende luchtstroom

Door eenmaal op de "SWING"-knop te drukken, zal de verticale luchtklep automatisch links en rechts zwenken.

Bepaalde richting luchtstroom

Door nogmaals op de "SWING"-knop te drukken, zal de luchtklep naar de gewenste hoek zwenken.

A Verstel de horizontale en verticale luchtleppen niet met de hand, anders kan er een storing optreden. Als dat voorkomt, moet u eerst de unit uitzetten, dan de stroomvoorziening en vervolgens de stroomvoorziening weer herstellen.

B Het is beter om de horizontale luchtklep niet te lang in de neerwaartse stand te houden tijdens de standen KOELEN of DROGEN, om het druipen van condens te voorkomen.

SLIMME-stand

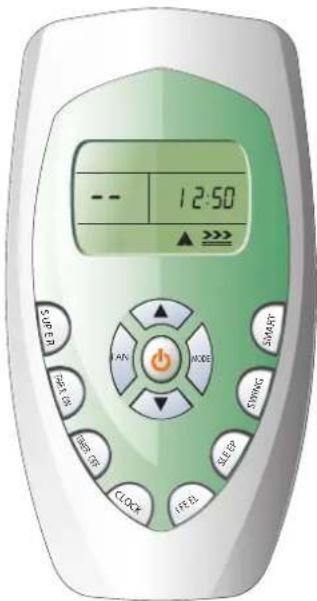

Druk op de SLIM-knop en de unit start de SLIMME-stand (bediening met fuzzy-logica) direct, ongeacht of de unit aan of uit staat. In deze stand worden de temperatuur en ventilatorsnelheid automatisch ingesteld, gebaseerd op de werkelijke ruimtetemperatuur.

Bedrijfstoestand en temperatuur worden bepaald door de binnentemperatuur
Warmtepompmodellen

Binnentemperatuur	Bedrijfstoestand	Streeftemperatuur
Lager dan T-3 °C	VERWARMEN	T
T-3 °C ≤ Tbinnen ≤ T+3 °C	ALLEEN VENTILEREN	T
Hoger dan T+3 °C	KOELEN	T

Modellen voor alleen koelen

Binnentemperatuur	Bedrijfstoestand	Streeftemperatuur
T+3 °C of lager	ALLEEN VENTILEREN	T
Hoger dan T+3 °C	KOELEN	T

De SLIM-knop is niet actief in de stand SUPER.

LET OP: Temperatuur, luchtstroom en richting worden in de SLIMME-stand automatisch geregeld. Echter met de afstandsbediening kan er een verlaging of verhoging van 7 °C worden ingesteld als u zich nog niet comfortabel voelt.

Wat kunt u in de SLIMME-stand doen?

Gevoel	Knop	Type aanpassing
Oncomfortabel door onjuiste hoeveelheid lucht	[5063]	Ventilatorsnelheid wisselt tussen hoog, gem. en laag, elke keer dat de knop wordt ingedrukt.
Oncomfortabel door onjuiste richting van de stroming	[H320]	Druk eenmaal, de horizontale luchtklep zwenkt om de richting van de luchtstroom te wijzigen. Druk nogmaals en het zwenken stopt.
Oncomfortabel door onjuiste richting van de stroming	[H6C0]	Druk eenmaal, de verticale luchtklep zwenkt om de richting van de luchtstroom te wijzigen. Druk nogmaals en het zwenken stopt.

KLOK-knop

De werkelijke tijd kan worden gewijzigd door de KLOK-knop in te drukken en dan de en-knoppen te gebruiken voor de juiste tijd.

Druk nogmaals op KLOK en de tijd is ingesteld.

A 28 18:00 MODE CLOCK TIMER ON TIMER OFF SWING SMART SLEEP DIMMER SWING MUTE TIP SWITCH I FEEL SOFT

TIMER-stand

Het is heel handig om de timer in te stellen met de TIMER AAN-knoppen als u 's morgens weggaat, om bij thuiskomst een comfortabele ruimtetemperatuur te hebben.

U kunt ook 's nachts de timer uitzetten om te genieten van een goede nachtrust met de TIMER UIT-knop.

▶ Instellen van TIMER AAN

De TIMER AAN-knop kan worden gebruikt om de programmering van de timer naar wens in te stellen, zodat de unit inschakelt op de door u gewenste tijd.

i) Druk op de TIMER AAN-knop, "12:00 AAN" knippert op het LCD-scherm, druk dan op of om dgewenste inschakeltijd te selecteren.

Verhogen

Verlagen

Druk op de ▲ of ▼-knop eenmaal om de tijdsinstelling met 1 minuut te verhogen of verlagen. Druk op de ▲ of ▼knop voor 5 seconden om de tijdsinstelling met 10 minuten te verhogen of verlagen.

Druk op de ☐f ▼knop voor een langere tijd om de tijdsinstelling met 1 uur te verhogen of verlagen.

LET OP: Als u de tijd niet instelt binnen 5 seconden nadat u de TIMER AAN-knop hebt ingedrukt, zal de afstandsbediening de TIMER AAN-stand automatisch verlaten.

ii) Zodra de gewenste tijd wordt weergegeven op het LCD-scherm drukt u op de TIMER AAN-knop ter bevestiging.

Er klinkt een pieptoon.

"AAN" stopt met knipperen.

De weergave TIMER op de binnenunit licht op.

iii) Nadat de ingestelde timer 5 seconden is weergegeven, wordt de tijd op het LCD-scherm van de afstandsbediening weergegeven i.p.v. de ingestelde timer.

▶ Uitschakelen van TIMER AAN

Druk opnieuw op de TIMER AAN-knop, er klint een pieptoon en de weergave verdwijnt als teken dat TIMER AAN is uitgeschakeld.

LET OP: Het instellen van TIMER UIT gaat op dezelfde manier. Hiermee kunt u de unit automatisch laten uitschakelen op de door u gewenste tijd.

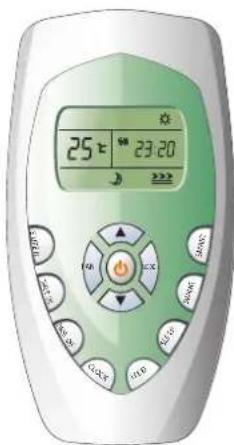

SLAAP-stand

SLAAP-stand

De SLAAP-stand kan worden ingesteld bij de standen KOELEN, VERWARMEN of DROGEN. De functie zorgt voor een comfortabeler omgeving tijdens het slapen. In de SLAAP-stand:

- zal de unit automatisch stoppen nadat deze 8 uur lang heeft gewerkt.

LET OP: De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

28 18:00 MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ MOZZ

SUPER-stand

(niet beschikbaar in de verwarmingsstand)

SUPER-stand

• De SUPER-stand wordt gebruikt om snel koelen in- of uit te schakelen. Snelle koeling werkt met een hoge ventilatorsnelheid, waarbij de ingestelde temperatuur automatisch naar 18 °C wordt gewijzigd.
• De SUPER-stand kan worden ingesteld als het apparaat werkt of aan staat.
• In de SUPER-stand kan de richting van de luchtstroom of de timer worden ingesteld. Als u de SUPER-stand wilt uitschakelen, kunt op een van de volgende knoppen drukken: SUPER, STAND, VENTILEREN, AAN/UIT of TEMPERATUURINSTELLING.

LET OP: De knoppen SLAAP en SLIM zijn in de SUPER-stand niet beschikbaar. De SUPER-knop is niet actief in de stand VERWARMEN.

Het apparaat zal blijven werken in de SUPER-stand met een ingestelde temperatuur van 18 °C als u het niet afbreekt door op een van de hierboven aangegeven knoppen te drukken.

28°C 18:00 MODE CLOCK TIMER CONTROLLER OFF +3.50 SMOB SLIDE ON/OFF +3.50 SLITE OFF/AT&T + PRL SHIFT

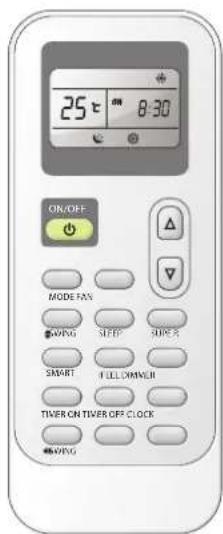

4.2 Afstandsbediening -J1

De afstandsbediening verstuurt signalen naar het systeem.

1 AAN/UIT-KNOP

Het apparaat zal opstarten zodra het stroom krijgt en als het werkt kan het worden uitgezet als deze knop wordt ingedrukt.

2 STAND-KNOP

Druk op deze knop om de bedrijfsstand te selecteren.

3 VENTILATOR-KNOP

Voor het selecteren van de ventilatorsnelheid in de volgorde autom., hoog, gem. of laag.

4 5 RUIMTETEMPERATUUR INSTELKNOPPEN

Voor het aanpassen van ruimtetemperatuur, timer en de werkelijke tijd..

6 SLIM-KNOP (niet beschikbaar voor dit model)

Voor het direct invoeren van fuzzy-logica, onafhankelijk of de unit aan of uit staat.

7 ZWENKEN-KNOP (niet beschikbaar voor dit model)

Voor het starten van de zwenking van de horizontale klep of het stoppen en instellen op de gewenste richting van de luchtstroom omhoog/omlaag.

8 SLAAP-KNOP

Voor het instellen of uitschakelen van de slaapstand.

9 I FEEL-KNOP

Voor het instellen of uitschakelen van de I FEEL-stand. Druk deze knop voor 5 seconden in om de I FEEL-stand uit te schakelen. (In de I FEEL-stand werkt de airconditioner met de temperatuursensor die in de afstandsbediening zit i.p.v. de unit. Bij gebruik van de I FEEL-stand moet de afstandsbediening zich op een plaats bevinden waar het signaal gemakkelijk door de binnenunit kan worden ontvangen.)

10 KLOK-KNOP

Voor het instellen van de huidige tijd.

11 12 TIMER AAN/UIT-KNOP

Voor het instellen of uitschakelen van de timer.

13 SUPER-KNOP

Voor het instellen of uitschakelen van de snelle koeling/verwarming. (Snelle koeling werkt met een hoge ventilatorsnelheid en een automatische temperatuurinstelling van 18 °C. Snelle verwarming werkt met een automatische ventilatorsnelheid en een automatische temperatuurinstelling van 32 °C.)

system. ON/OFF 88°C ON OFF 88:88 MODE FAN SWING SLEE P SUPER SMART IFE E L DIMMER TIMER ON TIMER OFF CLOCK SWING

*Let op: sommige modellen afstandsbediening hebben geen knoppen in het vierkant met gestippelde lijn.

14 DIMMER-KNOP

De helderheid van het scherm wordt verminderd elke keer dat de knop wordt ingedrukt en na vier keer indrukken verdwijnt het beeld.

15 ◀ ZWENKEN-KNOP (niet beschikbaar voor dit model) Voor het starten van de zwenking van de verticale klep of het stoppen en instellen op de gewenste richting van de luchtstroom links/rechts.

Symbolen die op het LCD-scherm worden aangegeven:

Weergave koeling

Autom. ventilatorsnelheid

Weergave Slim

Verzending signaal

Weergave drogen

Hoge ventilatorsnelheid

Weergave Slaapstand

Weergave instellen timer

Weergave alleen ventileren

Gem. ventilatorsnelheid

I FEEL

Weergave ingestelde temperatuur

Weergave verwarming

Lage ventilatorsnelheid

Weergave Super

Weergave niet beschikbaar

Afstandsbediening

• Aanbrengen van de batterijen

Verwijder het batterijdeksel in de richting van de pijl. Plaats nieuwe batterijen en zorg dat de (+) en de (-) van de batterijen juist zijn aangebracht.

Breng het deksel weer aan door het terug te schuiven in de juiste positie.

LETOP:

Gebruik 2 LR03 AAA (1,5 volt) batterijen. Gebruik geen oplaadbare batterijen. Vervang de batterijen door nieuwe van hetzelfde type als het scherm vaag wordt.

Richt de afstandsbediening naar de ontvanger van het signaal om de airconditioner te bedienen. De afstandsbediening kan tot een afstand van maximaal 8 m de airconditioner bedienen, als het naar de ontvanger van de binnenunit is gericht.

SET TEMPLE ROOMTEMP 88°C NO ERROR AUTO 88:88 TIMI ON SET CLOCK TIMI ON SET TIMER Ontvanger signaal

Bedrijfstoestanden

Selecteren van de stand

Elke keer dat de STAND-knop wordt ingedrukt, verandert de bedrijfstoestand in de volgorde:

De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

Ventilatie-stand

Elke keer dat de VENTILATOR-knop wordt ingedrukt, verandert de ventilatorsnelheid in de volgorde:

In de stand ALLEEN VENTILEREN zijn alleen "Hoog, Gem. en Laag" beschikbaar. In de stand DROGEN is de ventilatorsnelheid automatisch op Laag ingesteld, de VENTILATOR-knop werkt in dit geval niet.

Ingestelde temperatuur

Druk eenmaal om de temperatuurinstelling te verhogen met 1 °C

Druk eenmaal om de temperatuurinstelling te verlagen met 1 °C

Bereik van de beschikbare temperatuurinstelling
*VERWARMING/ KOELING	18 °C ~ 32 °C
ALLEEN VENTILEREN instelling niet mogelijk

GEN ALLEEN VENTILEREN 88°C 0% 88:88 ON/OFF MODE FAN SWING SLEE P SUPER SMART IFEEL DIMMER TIMER ON TIMER OFF CLOCK SWING

LET OP: De verwarmingsstand is niet beschikbaar voor modellen die alleen kunnen koelen.

De standen ZWENKEN, SLIM, TIMER AAN, TIMER UIT, KLOK, SLAAP en SUPER worden op de volgende pagina's uitgelegd.

• Bij het veranderen van de stand terwijl de unit werkt, reageert deze niet altijd onmiddellijk. Wacht dan 3 minuten.
• In de verwarmingsstand zal de lucht niet direct vanaf het begin uit de unit stromen. Na 2-5 minuten komt de luchtstroming op gang wanner de temperatuur van de warmtewisselaar is gestegen.
  . Wacht altijd 3 minuten voordat u het apparaat opnieuw opstart.

Bediening van de richting van de luchtstroom

Bediening van de richting van de luchtstroom

De horizontale en verticale luchtstroom wordt automatisch aangepast aan een bepaalde hoek afhankelijk van de bedrijfstoestand nadat de unit is ingeschakeld.

Bedrijfstoestand	Richting luchtstroom
KOELEN, DROGEN	horizontaal
*VERWARMEN ALLEEN VENTIL.	naar beneden

De richting van de luchtstroom kan ook naar uw eigen wensen worden ingesteld door de "SWING" en "SWING"-knop van de afstandsbediening in te drukken.

4

Bediening verticale luchtstroom (met de afstandsbediening)

Gebruik de afstandsbediening om afwisselende hoeken of indien gewenst bepaalde hoeken van de stroom in te stellen.

Afwisselende luchtstroom

Door eenmaal op de "◆SWING"-knop te drukken, zal de horizontale luchtklep automatisch op en neer zwenken.

Bepaalde richting luchtstroom

Door nogmaals op de "♦SWING"-knop te drukken, zal de luchtklep naar de gewenste hoek zwenken.

Bediening horizontale luchtstroom (met de afstandsbediening)

Gebruik de afstandsbediening om afwisselende hoeken of indien gewenst bepaalde hoeken van de stroom in te stellen.

Afwisselende luchtstroom

Door eenmaal op de "SWING"-knop te drukken, zal de verticale luchtklep automatisch links en rechts zwenken.

Bepaalde richting luchtstroom

Door nogmaals op de "SWING"-knop te drukken, zal de luchtklep naar de gewenste hoek zwenken.

ON/OFF MODE FAN SWING SLEE P SUPER SMART IFE EL DIMMER TIMER ON TIMER OFF CLOCK SWING

A Verstel de horizontale en verticale luchtleppen niet met de hand, anders kan er een storing optreden. Als dat voorkomt, moet u eerst de unit uitzetten, dan de stroomvoorziening en vervolgens de stroomvoorziening weer herstellen.
B Het is beter om de horizontale luchtklep niet te lang in de neerwaartse stand te houden tijdens de standen KOELEN of DROGEN, om het druipen van condens te voorkomen.

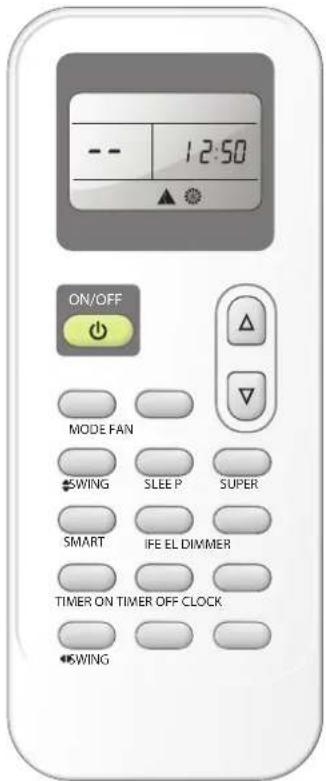

SLIMME-stand

Druk op de SLIM-knop en de unit start de SLIMME-stand (bediening met fuzzy-logica) direct, ongeacht of de unit aan of uit staat. In deze stand worden de temperatuur en ventilatorsnelheid automatisch ingesteld, gebaseerd op de werkelijke ruimtetemperatuur.

Bedrijfstoestand en temperatuur worden bepaald door de binnentemperatuur
Warmtepompmodellen

Binnentemperatuur	Bedrijfstoestand	Streeftemperatuur
Lager dan T-3 °C	VERWARMEN	T
T-3 °C ≤ Tbinnen ≤ T+3 °C	ALLEEN VENTILEREN	T
Hoger dan T+3 °C	KOELEN	T

Modellen voor alleen koelen

Binnentemperatuur	Bedrijfstoestand	Streeftemperatuur
T+3 °C of lager	ALLEEN VENTILEREN	T
Hoger dan T+3 °C	KOELEN	T

De SLIM-knop is niet actief in de stand SUPER.

LET OP: Temperatuur, luchtstroom en richting worden in de SLIMME-stand automatisch geregeld. Echter met de afstandsbediening kan er een verlaging of verhoging van 7 °C worden ingesteld als u zich nog niet comfortabel voelt.

- 12:50 ON/OFF MODE FAN SWING SLEEP SUPER SMART IFE EL DIMMER TIMER ON TIMER OFF CLOCK SWING

Wat kunt u in de SLIMME-stand doen?

Gevoel	Knop	Type aanpassing
Oncomfortabel door onjuiste hoeveelheid lucht		Ventilatorsnelheid wisselt tussen hoog, gem. en laag, elke keer dat de knop wordt ingedrukt.
Oncomfortabel door onjuiste richting van de stroming		Druk eenmaal, de horizontale luchtklep zwenkt om de richting van de luchtstroom te wijzigen. Druk nogmaals en het zwenken stopt.
Oncomfortabel door onjuiste richting van de stroming		Druk eenmaal, de verticale luchtklep zwenkt om de richting van de luchtstroom te wijzigen. Druk nogmaals en het zwenken stopt.

KLOK-knop

De werkelijke tijd kan worden gewijzigd door de KLOK-knop in te drukken en dan de en-knoppen te gebruiken voor de juiste tijd.

Druk nogmaals op KLOK en de tijd is ingesteld.

TIMER-stand

Het is heel handig om de timer in te stellen met de TIMER AAN-knoppen als u 's morgens weggaat, om bij thuiskomst een comfortabele ruimtetemperatuur te hebben.

U kunt ook 's nachts de timer uitzetten om te genieten van een goede nachtrust met de TIMER UIT-knop.

▶ Instellen van TIMER AAN

De TIMER AAN-knop kan worden gebruikt om de programmering van de timer naar wens in te stellen, zodat de unit inschakelt op de door u gewenste tijd.

i) Druk op de TIMER AAN-knop, "12:00 AAN" knippert op het LCD-scherm, druk dan op of om degewenste inschakeltijd te selecteren.

Verhogen

Verlagen

Druk op de △ of ▽ -knop eenmaal om de tijdsinstelling met 1 minuut te verhogen of verlagen. Druk op de ▽f ▽knop voor 5 seconden om de tijdsinstelling met 10 minuten te verhogen of verlagen. Druk op de ▽f ▽knop voor een langere tijd om de tijdsinstelling met 1 uur te verhogen of verlagen.

LET OP: Als u de tijd niet instelt binnen 10 seconden nadat u de TIMER AAN-knop hebt ingedrukt, zal de afstandsbediening de TIMER AAN-stand automatisch verlaten.

ii) Zodra de gewenste tijd wordt weergegeven op het LCD-scherm drukt u op de TIMER AAN-knop ter bevestiging.

Er klinkt een pieptoon.

"AAN" stopt met knipperen.

De weergave TIMER op de binnenunit licht op.

iii) Nadat de ingestelde timer 5 seconden is weergegeven, wordt de tijd op het LCD-scherm van de afstandsbediening weergegeven i.p.v. de ingestelde timer.

▶ Uitschakelen van TIMER AAN

Druk opnieuw op de TIMER AAN-knop, er klint een pieptoon en de weergave verdwijnt als teken dat TIMER AAN is uitgeschakeld.

LET OP: Het instellen van TIMER UIT gaat op dezelfde manier. Hiermee kunt u de unit automatisch laten uitschakelen op de door u gewenste tijd.

SLAAP-stand

SLAAP-stand

De SLAAP-stand kan worden ingesteld bij de standen KOELEN, VERWARMEN of DROGEN. De functie zorgt voor een comfortabeler omgeving tijdens het slapen. In de SLAAP-stand:

- zal de unit automatisch stoppen nadat deze 8 uur lang heeft gewerkt.

LET OP: De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

25°C 8:30 ON/OFF MODE FAN SWPGS STEP SUPER SMART FULL DINNER TIMER ON TIMER OFF CLOCK SWPGS

SUPER-stand

SUPER-stand

• De SUPER-stand wordt gebruikt om snel koelen in- of uit te schakelen. Snelle koeling werkt met een hoge ventilatorsnelheid, waarbij de ingestelde temperatuur automatisch naar 18 °C wordt gewijzigd. Snelle verwarming werkt met een automatische ventilatorsnelheid, waarbij de ingestelde temperatuur automatisch naar 32 °C wordt gewijzigd.
• De SUPER-stand kan worden ingesteld als het apparaat werkt of aan staat.
• In de SUPER-stand kan de richting van de luchtstroom of de timer worden ingesteld. Als u de SUPER-stand wilt uitschakelen, kunt op een van de volgende knoppen drukken: SUPER, STAND, VENTILEREN, AAN/UIT, SLAAP of TEMPERATUURINSTELLING.

LET OP: De SLIM-knop is in de SUPER-stand niet beschikbaar.

De SUPER-knop is niet actief in de stand VERWARMEN.

Het apparaat zal blijven werken in de SUPER-stand als u het niet afbreekt door op een van de hierboven aangegeven knoppen te drukken.

snelle koeling

snelle verwarming

4.3 Afstandsbediening -E4-07

De afstandsbediening verstuurt signalen naar het systeem.

1 AAN/UIT-KNOP

Het apparaat zal opstarten zodra het stroom krijgt en als het werkt kan het worden uitgezet als deze knop wordt ingedrukt.

2 STAND-KNOP

Druk op deze knop om de bedrijfsstand te selecteren.

3 VENTILATOR-KNOP

Voor het selecteren van de ventilatorsnelheid in de volgorde autom., hoog, gem. of laag.

4 5 RUIMTETEMPERATUUR INSTELKNOPPEN

Voor het aanpassen van ruimtetemperatuur, timer en de werkelijke tijd.

6 SLIM-KNOP (niet beschikbaar voor dit model)

Voor het direct invoeren van fuzzy-logica, onafhankelijk of de unit aan of uit staat.

7 ZWENKEN-KNOP (niet beschikbaar voor dit model)

Voor het starten van de zwenking van de horizontale klep of het stoppen en instellen op de gewenste richting van de luchtstroom omhoog/omlaag.

8 SLAAP-KNOP

Voor het instellen of uitschakelen van de slaapstand.

9 I FEEL-KNOP

Voor het instellen of uitschakelen van de I FEEL-stand. (In de I FEEL-stand werkt de airconditioner met de temperatuursensor die in de afstandsbediening zit i.p.v. de unit. Bij gebruik van de I FEEL-stand moet de afstandsbediening zich op een plaats bevinden waar het signaal gemakkelijk door de binnenunit kan worden ontvangen.)

10 KLOK-KNOP

Voor het instellen van de huidige tijd.

8.8°C ON 88:88 SPEED FAN WODE SMART TIME ON SWING MUST OFF SLEEP CLOCK IFEEL 1 2 3 4 5 6 7 8 9 10

11 12 TIMER AAN/UIT-KNOP

Voor het instellen of uitschakelen van de timer.

13 SUPER-KNOP

Voor het instellen of uitschakelen van de snelle koeling/verwarming. (Snelle koeling werkt met een hoge ventilatorsnelheid en een automatische temperatuurinstelling van 18 °C. Snelle verwarming werkt met een automatische ventilatorsnelheid en een automatische temperatuurinstelling van 32 °C.)

Symbolen die op het LCD-scherm worden aangegeven:

Weergave koeling

Weergave drogen

Weergave alleen ventileren

Weergave verwarming

Autom. ventilatorsnelheid

Hoge ventilatorsnelheid

Gem. ventilatorsnelheid

Lage ventilatorsnelheid

Weergave Slim

Weergave Slaapstand

I FEEL

Weergave Super

Verzending signaal

88:88

Weergave instellen timer Weergave huidige tijd

Weergave ingestelde temperatuur

LET OP: Elke stand met de relevante functies worden op de volgende pagina's nader uitgelegd.

Afstandsbediening

• Aanbrengen van de batterijen

Verwijder het batterijdeksel in de richting van de pijl. Plaats nieuwe batterijen en zorg dat de (+) en de (-) van de batterijen juist zijn aangebracht.

Breng het deksel weer aan door het terug te schuiven in de juiste positie.

LET OP:

Gebruik 2 LR03 AAA (1,5 volt) batterijen. Gebruik geen oplaadbare batterijen. Vervang de batterijen door nieuwe van hetzelfde type als het scherm vaag wordt.

Richt de afstandsbediening naar de bedrade afstandsbediening om de airconditioner te bedienen. De afstandsbediening kan de bedrade afstandsbediening tot een afstand van maximaal 8 m bedienen, als het naar de ontvanger van de bedrade afstandsbediening is gericht.

Selecteren van de stand

Elke keer dat de STAND-knop wordt ingedrukt, verandert de bedrijfstoestand in de volgorde:

DROGEN ALLEEN VENTILEREN

De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

Ventilatie-stand

Elke keer dat de VENTILATOR-knop wordt ingedrukt, verandert de ventilatorsnelheid in de volgorde:

In de stand ALLEEN VENTILEREN zijn alleen "Hoog, Gem. en Laag" beschikbaar. In de stand DROGEN is de ventilatorsnelheid automatisch op Autom. ingesteld, de VENTILATOR-knop werkt in dit geval niet.

Ingestelde temperatuur

Druk eenmaal om de temperatuurinstelling te verhogen met 1 °C

Druk eenmaal om de temperatuurinstelling te verlagen met 1 °C

88°C 88:88 FAN MODE TIME OFF CLOCK IFEEL 1 2 3 4 SUSPER SMART SLEEP

Bereik van de beschikbare temperatuurinstelling
*VERWARMING/ KOELING	18 °C ~ 32 °C
ALLEEN VENTILEREN instelling niet mogelijk

LET OP: De verwarmingsstand is niet beschikbaar voor modellen die alleen kunnen koelen.

Aanzetten

Druk op de -knop, zodra de unit het signaal ontvangt, wordt de binnenunit ingeschakeld.

De standen ZWENKEN, SLIM, TIMER AAN, TIMER UIT, SLAAP, KLOK en SUPER worden op de volgende pagina's uitgelegd.

- Bij het veranderen van de stand terwijl de unit werkt, reageert deze niet altijd onmiddellijk. Wacht dan 3 minuten. - Wacht altijd 3 minuten voordat u het apparaat opnieuw opstart.

Bediening van de richting van de luchtstroom (niet beschikbaar voor dit model)

Bediening van de richting van de luchtstroom

De verticale luchtstroom wordt automatisch aangepast aan een bepaalde hoek afhankelijk van de bedrijfstoestand nadat de unit is ingeschakeld.

Bedrijfstoestand	Richting luchtstroom
KOELEN, DROGEN	horizontaal
*VERWARMEN ALLEEN VENTIL.	naar beneden

*De verwarmingsstand is alleen beschikbaar voor warmtepompmodellen.

De richting van de luchtstroom kan ook naar uw eigen wensen worden ingesteld door de SWING-knop van de afstandsbediening in te drukken.

26 t 10:03 OFF START TIME TIME CLOCK TIME SELECT SUPPORT SUPPORT SUPPORT SUPPORT TIME

Bediening verticale luchtstroom (met de afstandsbediening)

Gebruik de afstandsbediening om afwisselende hoeken of indien gewenst bepaalde hoeken van de stroom in te stellen.

Afwisselende luchtstroom

Door eenmaal op de SWING-knop te drukken, zal de horizontale luchtklep automatisch op en neer zwenken.

Bepaalde richting luchtstroom

Door nogmaals op de SWING-knop te drukken, zal de luchtklep naar de gewenste hoek zwenken.

Verstel de horizontale luchtklep niet met de hand, anders kan er een storing optreden. Als dat voorkomt, moet u eerst de unit uitzetten, dan de stroomvoorziening en vervolgens de stroomvoorziening weer herstellen.
B Het is beter om de horizontale luchtklep niet te lang in de neerwaartse stand te houden tijdens de standen KOELEN of DROGEN, om het druipen van condens te voorkomen.

SLIMME-stand

(niet beschikbaar voor dit model)

Druk op de SLIM-knop en de unit start de SLIMME-stand (bediening met fuzzy-logica) direct, ongeacht of de unit aan of uit staat. In deze stand worden de temperatuur en ventilatorsnelheid automatisch ingesteld, gebaseerd op de werkelijke ruimtetemperatuur.

Bedrijfstoestand en temperatuur worden bepaald door de binnentemperatuur.

Warmtepompmodellen

Binnentemperatuur -ingestelde temperatuur	Bedrijfstoestand
< -3 °C	VERWARMEN
-3 °C ≤ ΔT ≤ +3 °C	ALLEEN VENTILEREN
> +3 °C	KOELEN

Modellen voor alleen koelen

Binnentemperatuur -ingestelde temperatuur	Bedrijfstoestand
+3 °C	ALLEEN VENTILEREN
>+3 °C	KOELEN

12:50 SUPER PICKER PICKER CLOCK FEEL MUS SUPPORT SWRING SLEEP 12:50

De SLIM-knop is niet actief in de stand SUPER.

LET OP: Temperatuur, luchtstroom en richting worden in de SLIMME-stand automatisch geregeld. Echter met de afstandsbediening kan er een verlaging of verhoging van 7 °C worden ingesteld als u zich nog niet comfortabel voelt.

Wat kunt u in de SLIMME-stand doen?
Gevoel	Knop	Type aanpassing
Oncomfortabel door onjuiste hoeveelheid lucht	[6031]	Ventilatorsnelheid wisselt tussen hoog, gem. en laag, elke keer dat de knop wordt ingedrukt.
Oncomfortabel door onjuiste richting van de stroming	[5667]	Druk eenmaal, de horizontale luchtklep zwenkt om de richting van de luchtstroom te wijzigen. Druk nogmaals en het zwenken stopt.

KLOK-knop

De werkelijke tijd kan worden gewijzigd door de KLOK-knop in te drukken en dan de ▲ en ▼ -knoppen te gebruiken voor de juiste tijd.

Druk nogmaals op KLOK en de tijd is ingesteld.

28°C	08:30

TIMER-stand

Het is heel handig om de timer in te stellen met de TIMER AAN-knoppen als u 's morgens weggaat, om bij thuiskomst een comfortabele ruimtetemperatuur te hebben.

U kunt ook 's nachts de timer uitzetten om te genieten van een goede nachtrust met de TIMER UIT-knop.

▶ Instellen van TIMER AAN

De TIMER AAN-knop kan worden gebruikt om de programmering van de timer naar wens in te stellen, zodat de unit inschakelt op de door u gewenste tijd.

i) Druk op de TIMER AAN-knop, "12:00 AAN" knippert op het LCD-scherm, druk dan op of om de gewenste inschakeltijd te selecteren.

Druk op de ▲ of ▼ -knop eenmaal om de tijdsinstelling met 1 minuut te verhogen of verlagen.

Druk op de ▲ of ▼-knop voor anderhalve seconde om de tijdsinstelling met 10 minuten te verhogen of verlagen.

Druk op de ▲ of ▼ knop voor een langere tijd om de tijdsinstelling met 1 uur te verhogen of verlagen.

LET OP: Als u de tijd niet instelt binnen 10 seconden nadat u de TIMER AAN-knop hebt ingedrukt, zal de afstandsbediening de TIMER AAN-stand automatisch verlaten.

ii) Zodra de gewenste tijd wordt weergegeven op het LCD-scherm drukt u op de TIMER AAN-knop ter bevestiging.

Er klinkt een pieptoon.

"AAN" stopt met knipperen.

De weergave TIMER op de binnenunit licht op.

iii) Nadat de ingestelde timer 5 seconden is weergegeven, wordt de tijd op het LCD-scherm van de afstandsbediening weergegeven i.p.v. de ingestelde timer.

▶ Uitschakelen van TIMER AAN

Druk opnieuw op de TIMER AAN-knop, er klint een pieptoon en de weergave verdwijnt als teken dat TIMER AAN is uitgeschakeld.

LET OP: Het instellen van TIMER UIT gaat op dezelfde manier. Hiermee kunt u de unit automatisch laten uitschakelen op de door u gewenste tijd.

SLAAP-stand

SLAAP-stand

De SLAAP-stand kan worden ingesteld bij de standen KOELEN, VERWARMEN of DROGEN. De functie zorgt voor een comfortabeler omgeving tijdens het slapen. In de SLAAP-stand:

- zal de unit automatisch stoppen nadat deze 8 uur lang heeft gewerkt.

LET OP: De verwarmingsstand is niet beschikbaar voor airconditioners die alleen kunnen koelen.

• De SUPER-stand wordt gebruikt om snel koelen in- of uit te schakelen. Snelle koeling werkt met een hoge ventilatorsnelheid, waarbij de ingestelde temperatuur automatisch naar 18 °C wordt gewijzigd.
• De SUPER-stand kan worden ingesteld als het apparaat werkt of aan staat.
• In de SUPER-stand kan de richting van de luchtstroom of de timer worden ingesteld. Als u de SUPER-stand wilt uitschakelen, kunt op een van de volgende knoppen drukken: SUPER, STAND, VENTILEREN, AAN/UIT of TEMPERATUURINSTELLING.

LET OP: De knoppen SLAAP en SLIM zijn in de SUPER-stand niet beschikbaar. De SUPER-knop is niet actief in de stand VERWARMEN.

Het apparaat zal blijven werken in de SUPER-stand met een ingestelde temperatuur van 18 °C als u het niet afbreekt door op een van de hierboven aangegeven knoppen te drukken.

10:25 8

5. Speciale opmerkingen

- 3 minuten bescherming na een stop van de compressor.

Om de compressor te beschermen kan na een stop de compressor tenminste 3 minuten niet worden aangezet.

- 5 minuten bescherming.

De compressor moet tenminste 5 minuten werken nadat deze ingeschakeld is. In deze 5 minuten zal de compressor zelfs niet stoppen als de ruimtetemperatuur de ingestelde waarde heeft bereikt, tenzij u met de afstandsbediening de unit uitschakelt (alle units door de gebruiker uitgeschakeld).

• Koelfunctie.

In de koelstand kan de temperatuur tussen 18-32 °C worden ingesteld.

De ventilator van de binnenunit zal nooit ophouden te werken. Het blijft werken zelfs als de compressor stopt.

. Verwarmingsfunctie.

Doordat de airconditioner verwarmt door middel van warmteonttrekking aan de buitenlucht (met de warmtepomp), kan de verwarmingscapaciteit verminderen als de buitentemperatuur te laag is. Als het effect van de verwarming niet voldoende is, moet er een aanvullende verwarming worden gebruikt.

- Anti-bevriezingsfunctie bij koeling.

Als de temperatuur van de luchtuitlaat van de binnenunit te laag is, zal de unit enige tijd met alleen de ventilator werken om bevriezing of ijsvorming in de warmtewisselaar binnen te voorkomen.

. Voorkoming van koude lucht.

De ventilator van de binnenunit zal een paar minuten lang nadat de verwarmingsstand is ingeschakeld niet draaien, totdat de warmtewisselaar van de binnenunit een voldoende hoge temperatuur heeft bereikt. Het systeem om een koude luchtstroom te voorkomen is dan in werking.

- Ontdooien.

Als de buitentemperatuur te laag is, kan er bevriezing of ijsvorming optreden in de warmtewisselaar buiten waardoor de verwarmingsprestaties verminderen. Het ontdooiingssysteem van de airconditioner zal dan in werking treden. Tegelijkertijd stopt de ventilator van de binnenunit (of draait in sommige gevallen op zeer lage snelheid) en als een paar minuten later het ontdooien gereed is, zal de verwarming weer opstarten.

- Uitblazen van resterende verwarmingslucht.

Als de airconditioner stopt met de normale werking zal de ventilatormotor nog een tijdje op lage snelheid draaien om de resterende lucht uit te blazen.

. Zelfherstel na stroomuitval

Als de stroomvoorziening na een storing is hersteld, zijn alle instellingen nog actief en de airconditioner werkt volgens de oorspronkelijke instellingen.

6. Problemen Oplossen

VOORZICHTIG

Als de stroomvoorziening na een storing is hersteld, zijn alle instellingen nog actief en de airconditioner werkt volgens de oorspronkelijke instellingen.

1. Veiligheidsinstructies

WAARSCHUWING

• De installatie moet worden uitgevoerd door de dealer of een ander deskundig persoon. (Onjuiste installatie kan waterlekkage, elektrische schokken, of brand veroorzaken.)
• Installeer de unit volgens de instructies in deze handleiding. (Onvolledige installatie kan waterlekkage, elektrische schokken, of brand veroorzaken.)
• Gebruik alleen de standaard bijgeleverde of opgegeven installatie-onderdelen. (Gebruik van andere onderdelen kan het stukgaan van de unit, waterlekkage, elektrische schokken, of brand veroorzaken.)
• Installeer de airconditioner op een stevige ondergrond die het gewicht van de unit kan dragen. (Een ongeschikte ondergrond of ondeugdelijke installatie kan letsel veroorzaken als de unit daardoor valt.)
• Elektrische werkzaamheden moeten worden uitgevoerd in overeenstemming met de installatiehandleiding en de plaatselijke voorschriften en richtlijnen voor elektrische bedrading. (Onvoldoende capaciteit of ondeugdelijke elektrische werkzaamheden kunnen elektrische schokken of brand veroorzaken.)
• Zorg ervoor een aparte elektrische groep te gebruiken. (Gebruik nooit een gedeelde stroomvoorziening met een ander apparaat.)
• Gebruik voor de bedrading een kabel die lang genoeg is voor de gehele lengte zonder tussenverbinding en gebruik geen verlengsnoer.
• Sluit geen andere belasting op de stroomvoorziening aan, gebruik een aparte groep. (Als u dat niet doet, kan dat leiden tot abnormale warmteontwikkeling, elektrische schokken of brand.)
• Gebruik de voorgeschreven typen bedrading voor elektrische aansluitingen tussen binnen- en buitenunits. (Sluit de verbindingsdraden stevig aan zodat er geen externe spanning op de aansluitblokken komt.)
  . Ondeugdelijk aansluiten of vastklemmen kan leiden tot oververhitting van het aansluitblok of brand.
• Na aansluiting van onderlinge verbindingen en de voedingskabel moeten deze netjes worden vastgezet zodat er geen krachten op de afdekkappen of elektrische panelen worden uitgeoefend. (Installeer een afdekking over de bedrading, onjuiste installatie hiervan kan oververhitting van het aansluitblok, elektrische schokken of brand veroorzaken.)
• Bij installatie of verplaatsing van het systeem mogen er geen andere stoffen, zoals lucht, in het koelcircuit terecht komen dan het voorgeschreven koelmiddel (R410A). (De aanwezigheid van lucht of andere ongewenste stoffen in het koelcircuit veroorzaakt een abnormale drukstijging of breuk, wat letsel kan veroorzaken.)
• Als er tijdens de installatiewerkzaamheden koelmiddel is gelekt, moet de ruimte geventileerd worden. (Het koelmiddel produceert een giftig gas als het aan vlammen wordt blootgesteld.)

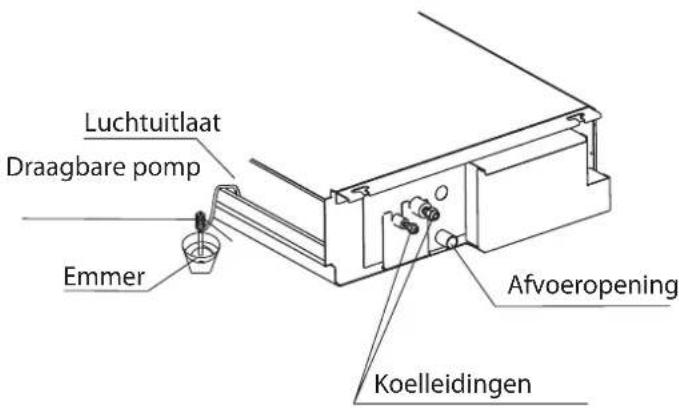

• Als de gehele installatie gereed is, moet er gecontroleerd worden dat er geen koelmiddel lekt. (Het koelmiddel produceert een giftig gas als het aan vlammen wordt blootgesteld.)

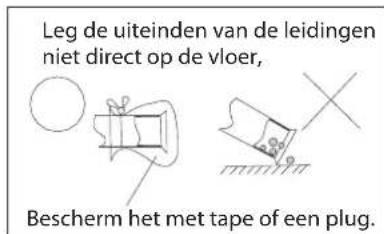

• Let bij het aansluiten van de leidingen op dat er geen lucht of andere substanties dan het aangegeven koelmiddel in het koelcircuit terechtkomen. (Anders kan dit de capaciteit verminderen, abnormaal hoge druk in het koelcircuit, explosie of letsel veroorzaken.)
• Zorg voor het maken van een aarding. Verbind de aarding niet met een nutsleiding, bliksemafleiding of een telefoonaarding. Ondeugdelijke aarding kan elektrische schokken veroorzaken. (Een hoge piekstroom door bliksem of andere oorzaken kan schade aan de airconditioner toebrengen.)
  . Afhankelijk van de plaatselijke omstandigheden kan een aardlekschakelaar nodig zijn om elektrische schokken te vermijden. (Als u dat niet doet, kan dat leiden tot elektrische schokken.)
• Sluit de stroomvoorziening af voordat de bedrading of leidingen worden aangesloten of de unit wordt gecontroleerd.
• Zorg ervoor dat bij verplaatsing van de binnen- en buitenunit, de buitenunit niet meer dan 45° wordt gekanteld. Zorg ervoor dat u geen verwonding oploopt door de scherpe rand van de airconditioner.
• Installeer de afstandsbediening. Zorg ervoor dat de lengte van de bedrading tussen binnenunit en afstandsbediening minder dan 50 m is.

VOORZICHTIG

• Installeer de airconditioner niet op een plaats waar er gevaar is op blootstelling aan ontvlambare gassen. (Als er gas lekt en zich verzamelt rond het toestel, kan dit brand veroorzaken.

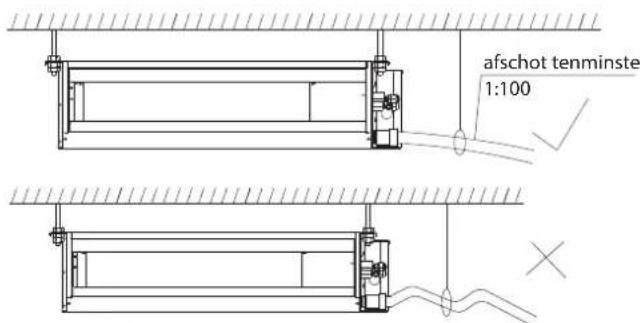

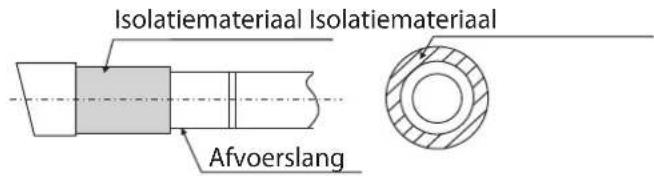

• Installeer de afvoerleidingen volgens de instructies in deze handleiding. (Ondeugdelijke leidingen kunnen wateroverlast veroorzaken.)
• Draai de wartelmoeren aan op de voorgeschreven wijze met een momentsleutel. (Als de wartelmoer te strak wordt aangedraaid, kan deze na verloop van tijd breken en lekkage van koelmiddel veroorzaken.)

2. Gereedschappen en instrumenten voor installatie

Nummer	Gereedschap	Nummer	Gereedschap
1	Standaard schroevendraaier	8	Mes of draadstripper
2	Vacuümpomp	9	Hoekmeter
3	Vulslang	10	Hamer
4	Buigijzer	11	Pulsboor
5	Engelse sleutel	12	Flare-gereedschap
6	Pijpsnijder	13	Ringsleutel
7	Kruiskopschroevendraaier	14	Meetlint

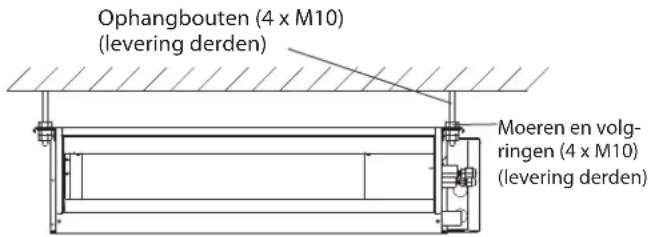

3. Installatie van de binnenunit

Tijdens de installatie mag het installatiemateriaal op het oppervlak van de binnenunit niet beschadigd worden.

3.1 Accessoires

Onderdeel		Aantal	Gebruik

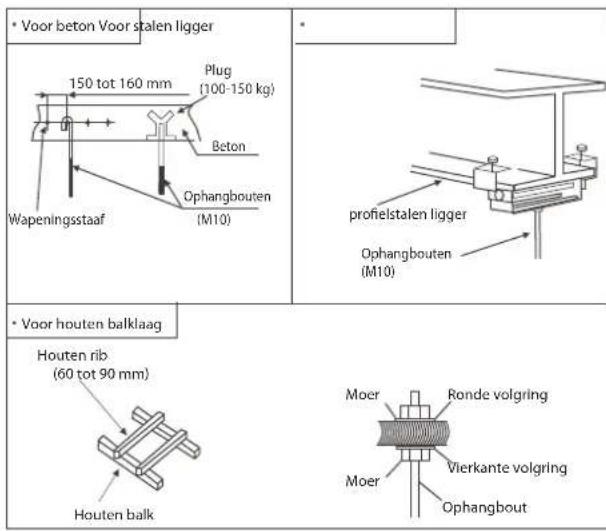

Volgring		8	Voor het ophangen van de binnenunit
Schroef		14	Voor het vastzetten van flenzen
Leidingklem		2	Voor het vastzetten van afvoerleiding

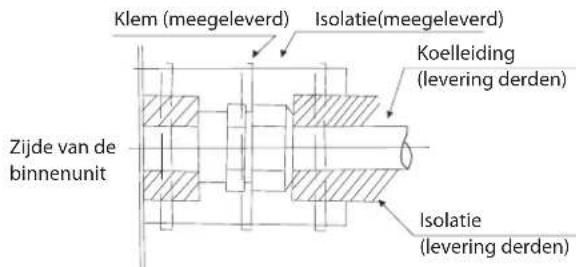

Isolatie (groot)		1	Voor de gasleiding
Isolatie (klein)		1	Voor de vloeistofleiding
Klem		15	Voor het vastzetten
Aansluitstuk		1	Voor aansluiting van de waterleiding
Afdichtingsmateriaal		2	Voor de isolatie van de afvoerleiding

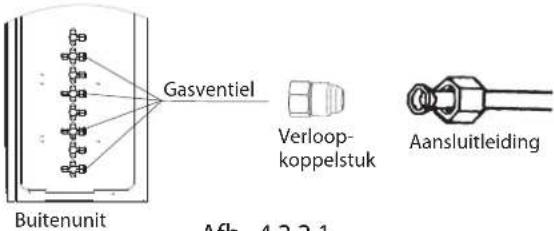

Verloop-koppelstuk - bij accessoires		1*	Voor verloop van 9,52 mm gasleiding in een 12,7 mm aansluitleiding. Het is bevestigd in de buitenunit.

Tabel 3.1 Accessoires

*LET OP: Alleen de 18K binnenunit heeft het verloop-koppelstuk als accessoire.

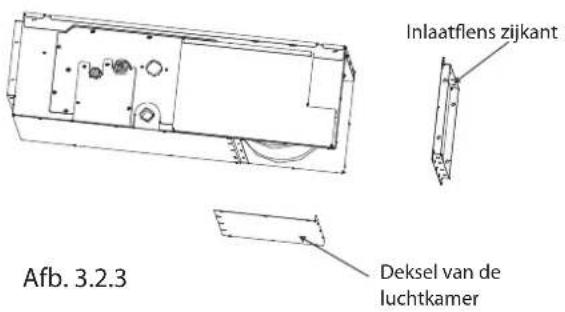

3.2 De eerste controle

• Als de unit wordt verplaatst bij het uitpakken of daarna, moet deze worden opgetild aan de handgrepen. Oefen geen druk uit op andere onderdelen, met name de koelleidingen, afvoerleiding en de delen met flenzen.
• Draag beschermende kleding (handschoenen enz.).

Zorg bij installatie van de unit ervoor dat:

• Een optimale luchtverdeling is verzekerd.
• De luchtdoorgang niet geblokkeerd is.
• Condenswater goed kan worden afgevoerd.
• Het plafond sterk genoeg is voor het gewicht van de unit.
• Een verlaagd plafond niet onder een helling loopt.
• Er voldoende ruimte voor onderhoud en reparatie aanwezig is (zie afb.3.2.1 en. 3.2.2).
• De leidingen tussen binnen- en buitenunit binnen de toegestane grenzen zijn (zie de installatie-instructie van de buitenunit).
• De binnenunit, buitenunit, voedingskabel en zenddraden tenminste 1 m verwijderd is van televisie en radio om storing in beeld en geluid van elektrische apparaten te voorkomen. (Zelfs als de grens van 1 m wordt aangehouden, kunnen er geluidsstoringen voorkomen afhankelijk van de omstandigheden waaronder de elektrische golven worden geproduceerd.)
• Ophangbouten worden gebruikt voor installatie en dat het plafond sterk genoeg is voor het gewicht van de unit. Als het plafond niet sterk genoeg lijkt te zijn, moet het worden versterkt voordat de unit wordt geïnstalleerd.

Bij aanzuig aan de onderzijde moet het deksel van de luchtkamer en de inlaatflens aan de zijkant worden vervangen, zoals aangegeven in afb. 3.2.3

(1) Verwijder de inlaatflens aan de zijkant. Verwijder het deksel van de luchtkamer.
(2) Bevestig het deksel van de luchtkamer en de inlaatflens opnieuw in de oriëntatie zoals aangegeven in afb. 3.2.3. Zie afbeelding 3.2.4 voor de oriëntatie van de inlaatflens.

Inlaatflens zijkant Afb. 3.2.3 Deksel van de luchtkamer

Deksel van de luchtkamer Inlaatflens zijkant

Afb. 3.2.4

3.3 Installatie

3.3.1 Ophangbouten

(1) Bekijk zorgvuldig de richting van de leidingen, bedrading en onderhoud, en kies de juiste oriëntatie en plaats van installatie.
(2) Installeer de ophangbouten zoals te zien in afbeelding 3.3.1 hieronder.

• Voor beton Voor stalen ligger 150 tot 160 mm Plug (100-150 kg) Beton Wapeningsstaaf Ophangbouten (M10) • voor houten balklaag Houten rib (60 tot 90 mm) Houten balk • profielstalen ligger Ophangbouten (M10) Moer Ronde volgring Moer Vierkante volgring Ophangbout

Afb. 3.3.1 Bevestiging van de ophangbouten

3.3.2 De positie van de ophangbouten en de leidingen

(1) Geef de positie aan van de ophangbouten en de positie van koelleidingen en afvoerleidingen.
(2) De afmetingen zijn hieronder in afb. 3.3.2 aangegeven.

600 534 508 (B) 482 700 740 (A)

Afb. 3.3.2

Capaciteit	A	B
9 k, 12 k, 18 k	740 508

3.3.3 Installatie van de binnenunit

De installatie van de binnenunit is afgebeeld in afb. 3.3.3

Ophangbouten (4 x M10) (levering derden) Moeren en volg- ringen (4 x M10) (levering derden)

Afb. 3.3.3

(1) Bevestig de ophangbouten en moeren als aangegeven in afb 3.3.4, er zijn vier bouten met moeren.

Moer Ong. 30 mm Volgring Dubbele moer 190 mm Binnenunit

Afb. 3.3.4

(2) Installatie van de binnenunit

• Plaats de linker ophangbeugel op de moeren met volgringen aan de ophangbout, zoals aangegeven in afbeelding 3.3.5 hieronder.
• Zorg ervoor dat de linker ophangbeugel goed op de moeren en volgringen is bevestigd en installeer daarna de rechter ophangbeugel op de ophangbout met moeren en volgringen.

(Bij het installeren van de binnenunit kunt u de ophangbouten iets losdraaien.)

Ophangbeugel Rek Ophangbout Dubbele moer en volgringen

Afb. 3.3.5

3.3.4 De horizontale afstelling van de binnenunit

(1) Zorg dat de ophangbeugel is bevestigd met de moer en volgring.
(2) Stel de hoogte van de unit af.
(3) Controleer dat de unit horizontaal hangt.
(4) Draai na de afstelling de moer aan en breng een schroefdraadborging aan op de ophangbout om te voorkomen dat de moeren loskomen.

VOORZICHTIG

(1) Dek de unit tijdens de installatie af met een stuk plastic om het schoon te houden.
(2) Zorg ervoor dat de unit horizontaal is gemonteerd met behulp van een waterpas of een plastic buis gevuld met water. Bij gebruik van een plastic buis moet de bovenkant van de unit gelijk gehouden worden met de bovenkant van het water aan beide uiteinden van de buis, waarna de unit horizontaal kan worden afgesteld. (Waar met name op moet worden gelet is dat de unit niet scheef hangt in de richting van de afvoerleiding, omdat dit lekkage kan veroorzaken.)

3.3.5 Installatie van het kanaal

VOORZICHTIG

• Zorg ervoor dat het bereik van de externe statische druk van de unit niet wordt overschreden.
• Sluit het kanaal aan op de inlaatflens. Zie voorbeeld in afb. 3.3.6

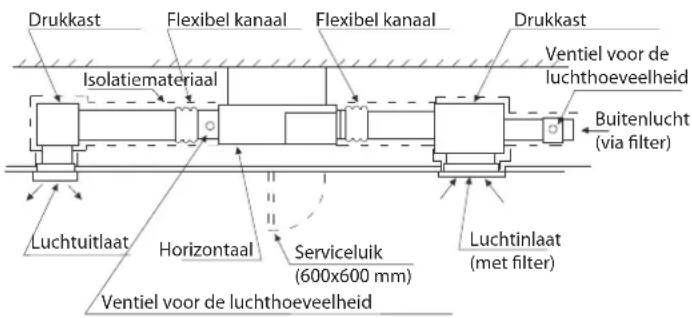

Drukkast Flexibel kanaal Flexibel kanaal Drukkast Isolatiemateriaal Ventiel voor de luchthoeveelheid Buitenlucht (via filter) Luchtuitlaat Horizontaal Serviceluik (600x600 mm) Luchtinlaat (met filter) Ventiel voor de luchthoeveelheid

Afb. 3.3.6 Installatie van het kanaal

4. Koelleidingen

GEVAAR

Gebruik uitsluitend R410A-koelmiddel. Bij het uitvoeren van de controle en test op lekkage moet u ervoor zorgen dat zuurstof, acetyleen en andere brandbare en virulente gassen niet met elkaar mengen, omdat deze gevaarlijk zijn en een explosie kunnen veroorzaken. Het is aanbevolen om hiervoor perslucht, stikstof of het koelmiddel te gebruiken.

4.1 Materialen voor leidingen

(1) Maak ter plaatse de koperen leidingen gereed.
(2) Gebruik stofvrije, droge en schone koperen leidingen. Blaas voor de installatie van de leidingen deze schoon met stikstof of droge lucht om stof en verontreinigingen te verwijderen.
(3) Selecteer de koperen leidingen conform afb. 4.2.2.

4.2 Aansluitingen van de leidingen

(1) De aansluitposities van de leidingen zijn weergegeven in afb. 4.2.1.

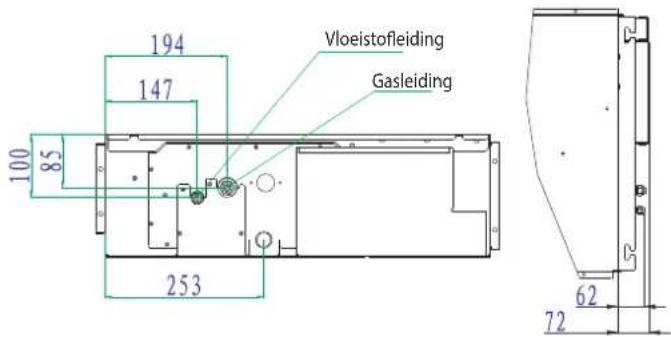

194 147 Vloeistofleiding Gasleiding 100 85 253 62 72

Afb. 4.2.1 De aansluitposities van de leidingen

Capaciteit	Gasleiding	Vloeistofleiding
9 k,12 k	9,52mm	6,35 mm
18 k	12,7 mm	6,35 mm

Afb. 4.2.2 De leidingdiameters

VOORZICHTIG

Voor het model 18 k binnenunit wordt een verloop-koppelstuk meegeleverd, waarmee een aansluiting ∅ 9,52 kan worden aangesloten op een ∅ 12,7 aansluitleiding. Het wordt op de buitenunit geïnstalleerd zoals aangegeven in afb. 4.2.2.1.

Gasventiel Buitenunit Verloop- koppelstuk Aansluitleiding Afb. 4.2.3.1

Afb. 4.2.2.1

(2) Draai de moeren met twee steeksleutels vast zoals in afb. 4.2.3 is aangegeven.

Afb. 4.2.3 Aandraaimoment

(3) Als de aansluitingen van de koelleiding zijn afgerond, moeten de leidingen worden voorzien van isolatiemateriaal. Zie voorbeeld in afb. 4.2.4

Klem (meegeleverd) Isolatie(meegeleverd) Zijde van de binnenunit Koelleiding (levering derden) Isolatie (levering derden)

Afb 4.2.4 Isolatiemethode leidingen

VOORZICHTIG

• Leidingen die door een sparing gaan, afkitten.
• Leg de uiteinden van de leidingen niet direct op de vloer, zoals weergegeven in afb 4.2.5.

Leg de uiteinden van de leidingen niet direct op de vloer, Bescherm het met tape of een plug.

Afb. 4.2.5

5. Afvoerleiding

Aansluiten van de afvoerleiding.

Waterafvoeropening Koelleidingen Aansluiting afvoerleiding G 5/4" (recht buitendraad)

Afb. 5.1

• Zorg ervoor dat de afvoer goed werkt.
• De diameter van de aansluiting van de afvoerleiding moet hetzelfde zijn als die van de afvoerleiding zelf.
• Houd de afvoerleiding kort en breng afschot aan van tenminste 1:100 zodat het water goed wordt afgevoerd. Zie afb. 5.2

afschot tenminste 1:100

Afb. 5.2

VOORZICHTIG

Als de binnenunit een afvoerpomp heeft moet de afvoerleiding worden geïnstalleerd zoals aangegeven in afb. 5.3. De afvoerhoogte moet minder dan

1200 mm zijn.

1200 mm zijn. Binnenunit Condens- opvangbak Afvoerpomp Rubberen afsluiting afschot tenminste 1:100 Minder dan 1200 mm

Afb. 5.3

VOORZICHTIG

Water dat zich in de afvoerleiding kan verzamelen, kan verstopping van de leiding veroorzaken.

• Om te voorkomen dat de slang gaat doorzakken, moet deze h.o.h. 1 - 1,5 m worden opgehangen.
• Gebruik de afvoerslang en klem. Schuif de afvoerslang volledig over de afvoeraansluiting en bevestig de slang samen met het isolatiemateriaal door middel van de klem.

- De twee delen hieronder genoemd moeten worden geïsoleerd omdat zich condens kan vormen dat kan gaan druipen.

a. Afvoerleidingen die door wanden worden gevoerd. b. Afvoeraansluitingen.

- Isoleer de afvoer zoals in afb. 5.4 hieronder is aangegeven.

Isolatiemateriaal Isolatiemateriaal Afvoerslang

Afb. 5.4

VOORZICHTIG

Aansluitingen afvoerleiding

• Sluit de afvoer niet direct aan op rioleringspijpen waarin ammoniakgas aanwezig is. Het ammoniakgas in de riolering kan in de binnenunit terechtkomen via de afvoerleiding en corrosie van de warmtewisselaar veroorzaken.
• Zorg ervoor dat er geen slagen of knikken in de afvoerslang zitten, zodat er geen grote krachten op uitgeoefend worden. Dit kan lekkage veroorzaken.
• Controleer nadat het leidingwerk gereed is, dat de leiding goed afvoert.
• Giet ongeveer 1000 ml water gelijkmatig in de condensopvangbak om te controleren dat de afvoer werkt zoals hierboven aangegeven.
• Giet ongeveer 1000 ml water gelijkmatig via het afvoergat in de condensopvangbak om de afvoer te controleren.
• Controleer de afvoer zoals aangegeven in afb. 5.5 hieronder.

Luchtuitlaat Draagbare pomp Emmer Afvoeropening Koelleidingen

Afb. 5.5

6. Electrische bedrading

6.1 Algemene controle

(1) Zorg ervoor dat de ter plaatse aanwezige elektrische componenten (hoofdschakelaars, zekeringen, leidingaansluitingen en aansluitblokken) juist zijn gekozen in overeenstemming met de elektrische gegevens. Zorg ervoor dat de componenten voldoen aan de landelijke elektrische normen.
(2) Controleer dat de spanning van de stroomvoorziening binnen ± 10% van de nominale spanning ligt.
(3) Controleer dat de aarddraad is aangesloten.
(4) Controleer de capaciteit van de elektrische bedrading. Als de capaciteit te laag is, kan het systeem niet ingeschakeld worden door spanningsverlies.

6.2 Aansluiting elektrische bedrading

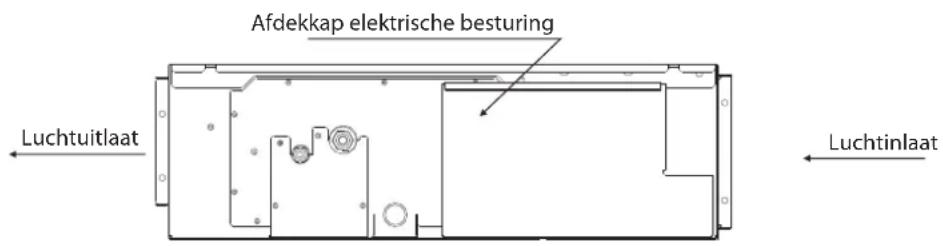

Afdekkap elektrische besturing Luchtuitlaat Luchtinlaat

Afb. 6.1

Elektrische besturingskast PCB Kabel van afstands- bediening CN 18 Verbindingskabel binnen- en buitenunit

Afb. 6.2

Afb. 6.3

(1) Verwijder de schroeven van de afdekkap van de elektrische besturing zoals aangegeven in afb. 6.1.
(2) Sluit de verbindingskabel tussen binnen- en buitenunit aan zoals aangegeven in afb. 6.2 en 6.3, op het aansluitblok en de kabel van de afstandsbediening op de CN24 van het PCB.
(3) Bevestig de kabels stevig met de zadels in de besturingskast.
(4) Sluit na afronding van de bedrading de doorvoer voor de bedrading af met afdichtingsmateriaal (en het deksel) om te voorkomen dat condens en insecten kunnen binnendringen.

VOORZICHTIG

• Gebruik voor het vastzetten van de bedrading de meegeleverde zadels ed. zodat er geen krachten op de aansluitingen van de bedrading worden uitgeoefend en zet het stevig vast.
• Zorg ervoor dat de bedrading netjes wordt uitgevoerd en dat het deksel van de besturingskast niet door de bedrading omhoog wordt gedrukt en sluit dan het deksel goed. Zorg ervoor dat er geen draden worden afgekneld bij het bevestigen van het deksel.

WAARSCHUWING

- Als de zekeringen doorslaan, moet u het servicebedrijf bellen om deze te vervangen. Vervang deze niet zelf, omdat dit een ongeval kan veroorzaken, zoals schokken.

6.3 Veranderen van de statische druk

De standaard statische druk buiten de binnenunit is 10 Pa. Als u een hogere statische druk van 30 Pa nodig hebt, kunt u de aansluiting van de ventilatormotor wijzigen van het witte aansluitblok naar het rode. Zie afbeelding 6.4.

Afb. 6.4

LET OP: Een hogere statische druk van 30 Pa zorgt voor een hoger geluidsniveau dan bij de statische druk van 10 Pa.

VERPAKKINGSLIJST

Nr.	NAAM	AANTAL
1.	BINNENUNIT	1
2.	HANDLEIDING	1
3.	BEDRADE AFSTANDSBEDIENING	1
4.	INSTALLATIE ACCESSOIRES 1	1
5.	INSTALLATIE ACCESSOIRES 2	1
6.	INSTALLATIE ACCESSOIRES 3	1
7*.	VERLOOP-KOPPELSTUK-BIJ ACCESSOIRES	1

*LET OP: Alleen de 18K binnenunit heeft het verloop-koppelstuk als accessoire.

Juiste verwijdering van dit product.

Deze aanduiding geeft aan dat in de gehele EU dit product niet mag worden verwijderd met het gewone huisvuil. Om schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te voorkomen moet het op een verantwoordelijke manier worden gerecycled en het duurzame hergebruik van materialen worden bevorderd. Lever het gebruikte apparaat in door gebruik te maken van de retour- en inzamelingssystemen of neem contact op met de dealer waar het product is gekocht. Zij kunnen dit product op een milieuvriendelijke manier recyclen.

HS Climate Solutions B.V. Exelusief Hisense Importeur Benelux
