Producttype	Split airconditioner
Model	Essense
Merk	Hisense
Koelcapaciteit (kW)	3,5 kW
Verwarmingscapaciteit (kW)	3,8 kW
Energie-efficiëntieklasse koelen	A++
Energie-efficiëntieklasse verwarmen	A+
Stroomvoorziening	230 V / 50 Hz
Geluidsniveau binnenunit (dB)	26 - 42 dB
Geluidsniveau buitenunit (dB)	54 dB
Afmetingen binnenunit (BxHxD)	85 x 29 x 20 cm
Afmetingen buitenunit (BxHxD)	78 x 55 x 28 cm
Gewicht binnenunit	9 kg
Gewicht buitenunit	28 kg
Koelmiddel	R32
Ontvochtigingsfunctie	Ja
Timerfunctie	Ja
Slaapmodus	Ja
Afstandsbediening	Ja, meegeleverd
Filtertype	Wasbaar fijnfilter
Onderhoud filter	Maandelijkse reiniging aanbevolen
Garantie	2 jaar

Veelgestelde vragen - Essense HISENSE

Hoe installeer ik de Hisense Essense airconditioner?

Hoe reinig ik de filters van de airconditioner?

Wat betekenen de foutcodes op het display?

Kan ik de airconditioner gebruiken om te verwarmen?

Hoe stel ik de timer in?

Wat is het energieverbruik van dit toestel?

Waarom stroomt er water uit de buitenunit?

Hoe kan ik de slaapmodus gebruiken?

Wat moet ik doen als de airconditioner niet koelt?

Is de afstandsbediening inclusief batterijen?

GEBRUIKSAANWIJZING Essense HISENSE

Hartelijk dank voor uw aankoop van deze airconditioner. Lees deze gebruikershandleiding zorgvuldig door alvorens uw airconditioner in gebruik te nemen en bewaar deze handleiding voor toekomstig gebruik

Handleiding Afstandsbediening

( L1- 04)

Afstandsbediening 1

Bedieningsinstructies

Bedienings modus 3

Luchtstroom richting controle 4

SMART modus 5

8° VERWARMEN modus 6

SUPER modus 6

TIMER modus 7

Stille modus 7

Economy modus 7

KLOK toets 8

IFEEL modus 8

DIMMER toets 8

SLAAP modus 9

Afstandsbediening

Afstandsbediening

De afstandsbediening zendt signalen naar het system.

SMART(ongeldig voor multi- systeem)

Gebruikt om de fuzzy logic bediening direct in te voeren, ongeacht het apparaat aan of uit is.

POWER

Het apparaat wordt gestart wanneer het geactiveerd is, of wordt gestopt wanneer het in werking is, wanneer je op deze knop drukt.

SUPER

Gebruikt om het snelle koelen/verwarmen te starten of te beeindigen.(Snelle koeling werkt op hoge ventilatorsnelheid met 16 C automatische ingestelde temperatuur;Snel verwarmen werkt op automatische ventilatorsnelheid met 30 C automatische ingestelde temperatuur).

IFEEL

Gebruikt om iFeel Modus bediening in te stellen, druk gedurende 5 seconden op de IFEEL toets, het zendsignaal in het display verdwijnt, de IFEEL functie zal worden omgeleid.

SWING

Gebruikt om de verticale beweging van de lamel te stoppen of te starten en het instellen van de gewenste omhoog / omlaag richting van de luchtstroom.

8°VERWARMEN(optioneel)

Gebruikt voor het instellen van de 8 ^1 VERWARMEN Modus.

STILLE

Gebruikt voor het instellen en annuleren van de Stille Modus.

88:00 ON OFF 88:00 SMART MODE TEMP SUPER SPEED TEMP FEEL SLEEP 8"HEAT LOWER STICK TIMER OFF OLIFT DIMMER ECONOMY

TEMP + -

Gebruikt om de kamertemperatuur en de timer aan te passen, en tevens de real-time.

MODE

Druk op deze toets om de bewerkingsmodus te selecteren.

VENTILATOR

Gebruikt om de snelheid van de ventilator in te stellen in de volgorde auto, sneller, snel, laag of lager.

SLEEP

Gebruikt om de SLaap Modus in te stellen of the annuleren.

SWING

Gebruikt om de horizontale beweging van de lamel te stoppen of te starten en het instellen van de gewenste omhoog / omlaag richting van de luchtstroom.

TIMER ON/KLOK

Gebruikt om de timerwerking in te stellen of te annuleren en om de huidige tijd in te stellen.

TIMER OFF

Gebruikt om de Timer Modus in te stellen of the annuleren.

ECONOMY

Gebruikt voor het instellen en annuleren van de Economy Modus.

DIMMER

Wanneer u op deze toets drukt, zullen alle weergaven van binnenunit worden gesloten. Druk op een willekeurige toets om de weergave te hervatten

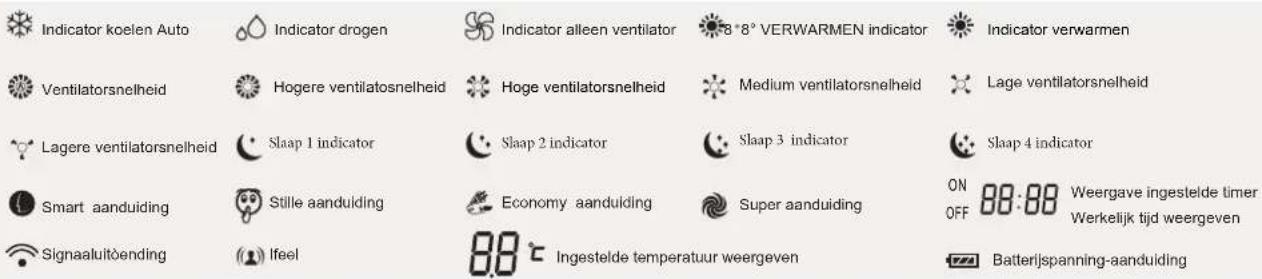

LCD-Scherm aanduidingen/-symbolen:

Indicator koelen Auto Indicator drogen Indicator alleen ventilator 8° 8° VERWARMEN indicator Indicator verwarmen Ventilatorsnelheid Hogere ventilatosnelheid Hoge ventilatorsnelheid Medium ventilatorsnelheid Lage ventilatorsnelheid Lagere ventilatorsnelheid Slaap 1 indicator Slaap 2 indicator Slaap 3 indicator Slaap 4 indicator Smart aanduiding Stille aanduiding Economy aanduiding Super aanduiding ON OFF Weergave ingestelde timer Werkelijk tijd weergeven Signaaluitöending Ifeel Ingestelde temperatuur weergeven Batterijspanning-aanduiding

Opmerking: Elke modus en relevante functie wordt nader gespecificeerd in volgende pagina's

Afstandbediening

Afstandbediening

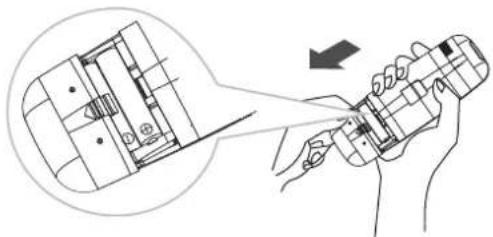

◆ De batterijen in de afstandsbediening plaatsen

1. Verwijder het batterijklepje in de door de pijl aangegeven richting.
2. Leg nieuwe batterijen in de afstandsbedieining en zorg ervoor dat de (+) en (-) van de batterij op de juiste manier geplaatst zijn.
3. Schuif het klepje op zijn plaats terug.

- Gebruik 2 LR03 AAA(1.5 volt) batterijen. Gebruik geen oplaadbare batterijen. Verwijder de lege batterij en vervang het door een nieuwe één van het zelfde type als het display dim wordt.

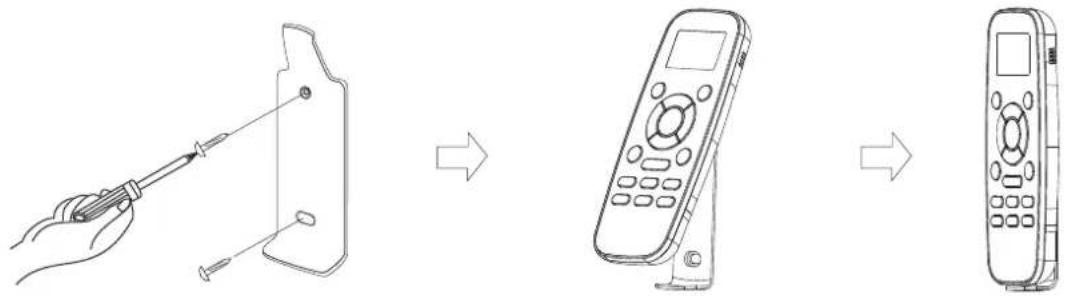

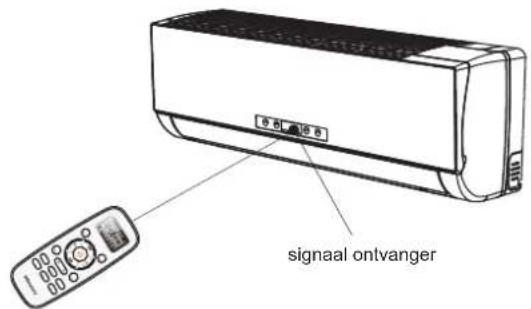

◆ Montage en tips voor het gebruik van de afstandsbediening

De afstandsbediening kan worden bewaard in houder aan de muur.

Opmerking: De houder voor de afstandsbediening is een optioneel accessoire.

Om de kamer airconditioning aan te zetten, richt de afstandsbediening naar de signaalontvanger. De afstandsbediening bestuurt de airconditioner vanaf een afstand van maximal 7 m, wanneer u hem richt op de signaalontvanger van de binnenunit.

signaal ontvanger

Bedieningsinstructies

Bedienings modus

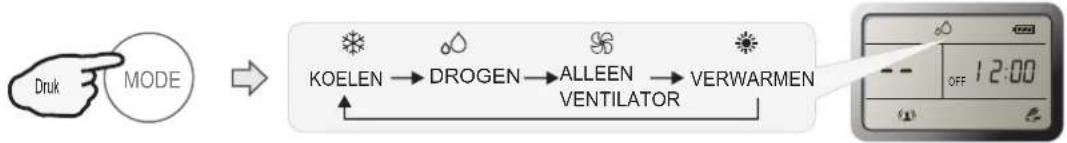

◆ Selectie modus

Druk de MODE toets één bij één in.

Resultaat: De bewerkingsmodus verandert van volgorde:

De verwarmingsmode is NIET beschikbaar op de airconditionervooralleenkoelen

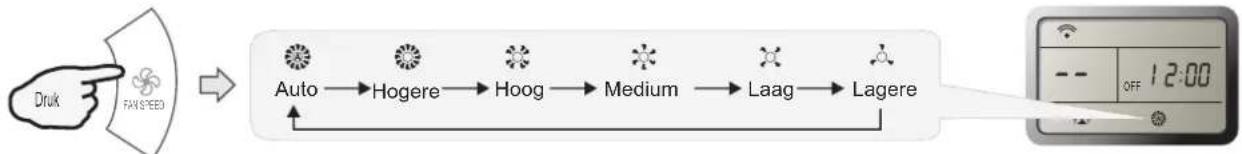

◆ FAN modus

Druk de FAN SPEED toets één bij één in.

Resultaat: De ventilatorsnelheid verandert van volgorde:

In de modus "ALLEEN VENTILATIE" zijn alleen de instellingen "Hoog", "Medium", en "Laag" beschikbaar. In de modus "DROGEN" is de luchtstroom automatisch op "AUTO", ingesteld; de "FAN"-toets werkt in dit geval niet.

♦ Instelling van de tempe

Druk eenmaal op de toets

Resultaat: De temperatuur instelling stijgt met 1°C.

Druk eenmaal op de toets

Resultaat: De temperatuur instelling daalt met 1°C.

Inschakelen

Temperatuurbereik bij vooraf instellen
*VERWARMEN, KOELEN	16°C~30°C
DROGEN	-7 ~ 7
ALLEEN VENTILATIE	Kan niet worden ingesteld

*Opmerking: De verwarmen modus is niet beschikbaar voor modellen met alleen koelen.
*Opmerking : In de modus "DROGEN", kan de unit hoger of lager ingesteld worden met 7°Cals u zich nog steeds het ongemakkelijk voelt.

Druk op de ⏻ toets.

Resultaat: De RUN aanduiding van de binnenunit gaat branden.

De modi SWING, SMART, TIMER AAN, TIMER UIT, CLOCK, SLAAP en SUPER worden op de volgende pagina's toegelicht.

• De unit reageert vaak niet onmiddelijk wanneer de werkingsmodus wordt verandert tijdens de werking. Wacht 3 minuten.
• Gedurende de verwarmen werking wordt de luchtstroom niet aan het begin afgevoerd. Na 2–5 minuten, wordt de luchtstroom afgevoerd tot de temperatuur van de binnenlucht warmtewisselaar stijgt.
• Wacht 3 minuten voordat u het apparaat opnieuw start.

Bedieningsinstructies

Luchtstroom richting controle

De verticale luchtstroom(Horizontale luchtstroom) is automatisch aangepast aan een bepaalde hoek in overeenstemming met de bewerkingsmodus na het inschakelen van de unit.

Werkingsmodus	Richting van de luchtstroom
KOELEN, DROGEN	Horizontaal
* VERWARMEN, ALLEEN VENTILEREN	Naar beneden

TEMP. iFEEL SLEEP Druk Druk

De richting van de luchtstroom kan ook aan uw eigen behoefte worden aangepast door op de " ➡ ➢ " -toets te drukkenvan de afstandsbediening.

*De verwarmen modus is alleen beschikbaar voor modellen met warmtepomp.

♦ Verticale luchtstroom controle (met de afstandsbediening)

Met behulp van de afstandsbediening kunt u verschillende hoeken van de luchtstroom of een specifieke hoek in stellen.

Druk eenmaal op de " " teets.

Resultaat: De verticale verstelbare jaloezie zal automatisch op en neer zwaaien.

Opnieuw op de " (= ) toets drukken.

Resultaat: De lamellen draaien naar een geschikte hoek zoals gewenst

♦ Horizontale luchtstroom controle (met de afstandsbediening)

Met behulp van de afstandsbediening kunt u verschillende hoeken van de luchtstroom of een specifieke hoek in stellen.

Druk eenmaal op de " "bets.

Resultaat: De horizontale verstelbare lamel zal automatisch links en rechts zwaaien.

Opnieuw op de " 小 " toets drukken

Resultaat: De lamellen draaien naar een geschikte hoek zoals gewenst

OPMERKING: Bij de unit zonder de vierluchtstroomfuncties, kunt u horizontaleluchtstroomzelfaanpassen.

A De verticale afstelling lamellen niet handmatig draaien, anders kan er een storing optreden. Als dit voorkomt, dient u eerst de airconditioner uit te zetten en onderbreken van de stroomvoorziening, daarna de stroomvoorziening weer herstellen.

B Laat de verticale verstelbare lamellen niet voor lange tijd gekanteld naar beneden staan op de KOELEN of DROGEN modus,dit om te voorkomen dat gecondenseerde water gaat druppelen.

Bedieningsinstructies

SMART modus (ongeldig voor multi-systeem)

◆ Hoe de SMART modus worden ingesteld?

Druk op de SMART toets.

Resultaat:

Activeert de SMART-modus (fuzzy logic bediening) direct, ongeacht of het apparaat aan of uit staat.

De temperatuur en de ventilatorsnelheden worden automatisch ingesteld op basis van de actuele kamertemperatuur.

Druk SMART MODE TEMP.

Modellen met warmtepomp

Binnentemperatuur	Werkingsmodus	Doeltemperatuur
21 °C of lager	VERWARMEN	22°C
21°C-23°C	ALLEEN VENTILATIE
23°C-26°C	DROGEN	De kamertemperatuur neemt af met 2°Cn adat de airconditioner 3 minuten heeft gewerkt
Hoger dan 26°C	KOELEN	26°C

Modellen met koelen

Binnentemperatuur	Werkingsmodus	Doeltemperatuur
23°C of lager	ALLEEN VENTILATIE
23°C-26°C	DROGEN	De kamertemperatuur neemt af met 2°Cn adat de airconditioner 3 minuten heeft gewerkt
Hoger dan 26°C	KOELEN	26°C

De SMART-toets werkt niet in de SUPER modus.
Druk op de MODE-toets om de SMART modus te annuleren.

Opmerking: Temperatuur, luchstroom en richting worden automatisch geregeld in de SMART modus. voor de regelaar kunt u -7 tot 7 instellen, als u zich nog steeds niet comfortabel voelt.

♦ Wat u kunt doen in de SMART modus?

Uw gevoel	Toets	Aanpassen
Onaangenaam vanwege ongeschikt volume.		Binnen ventilatorsnelheid wisselt van Hoger, hoog, gemiddeld, laag en lager wanneer u ieder keer de toets indrukt.
Onaangenaam vanwege ongeschikte richting.		Druk er een keer op, de verticale aangepaste lamel (horizontale afstelling lamel) zwaait om verticale luchtstroom richting (horizontaal richting van de luchtstroom) te veranderen.Druk nogmaals, en het zwaaien stopt.

◆ Hoe kan SMART-modus worden geannuleerd?

Druk op de (toets.

Resultaat: De SMART-modus zal worden geannuleerd.

SMART TEMP. MODE Drak

Bedieningsinstructies

8° VERWARMEN Modus

8° VERWARMEN Modus wordt gebruikt voor het instellen van de 8° VERWARMEN Modus. In de 8° VERWARMEN Modus, is de ventilatorsnelheid automatisch ingesteld op "AUTO".

◆ Hoe de 8° VERWARMEN Modus in te stellen?

Druk toets 8°HEAT in op de VERWARMEN Modus.

Resultaat: De 8° VERWARMEN wordt gestart.

♦ Hoe de De 8° VERWARMEN te annuleren?

Druk een willekeurige toets in behalve TIVER OR. (CLOST), TIMER OFF en

Resultaat: De display "A" verdwijnt en de 8° VERWARMEN Modus zal worden geannuleerd.

Opmerking:

In de 8° VERWARMEN Modus is de standard temperatuur ingesteld op 8 °C.

De 8° VERWARMEN Modus kan alleen worden ingesteld als de air conditioner werkt in de VERWARMEN modus.

SUPER modus

De SUPER modus is gebruikt om de snelle koeling of verwarming te starten of te stoppen. De SUPER modus kan worden ingesteld wanneer het apparaat in werking is of geactiveerd. In de SUPER modus kun je de luchstroom richting of timer instellen.

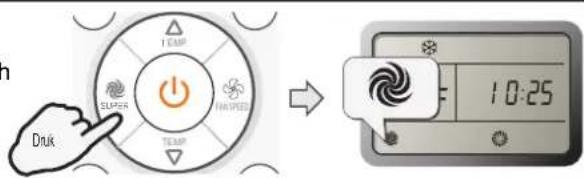

◆ Hoe de SUPER modus in te stellen?

Druk SUPER toets in de KOELEN modus.

Resultaat: Op hoge ventilatorsnelheid is de automatisch ingestelde temperatuur 16°C.

Dusk SUGAR TEMP TEMP TEMP TEMP 10:25

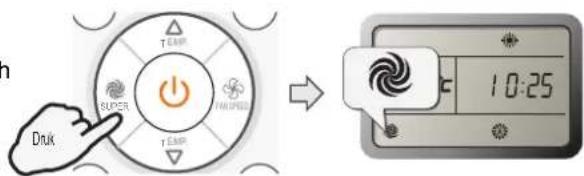

Druk SUPER bovenste toest in de verwarmen modus.

Resultaat: Op hoge ventilatorsnelheid is de automatisch ingestelde temperatuur 30°C.

Druk T ENI SUPCE T ENI T ENI 10:25

♦ Hoe kan SUPER modus worden geannuleerd?

Druk op, SUPER, MODUS, VENTIOLAOR, AAN/UIT, SLAAP of TEMPERATUUR INSTEL toets.

Resultaat: Het scherm gaat terug in de originele modus. Uit de SUPER modus gaan.

Opmerking:

De SMART toets is niet beschikbaar in de SUPER modus.

Het apparaat zal blijven werken in SUPER-modus, als je niet er niet uitgaat door het indrukken

van één van de bovenvermelde te toetsen.

Bedieningsinstructies

TIMER modus

Het is handig om de timer in te stellen TIMER ON/CLOCK en TIMER OFF om een aangename ruimte temperatuur te realiseren in de ochtend of na thuiskomst bij afwezigheid. De timer kan ook gebruikt worden om de unita na een bepaalde tijd uit te schakelen.

Hoe kan ik de TIMER inschakelen?

1. Druk ONO C L O K toets.

Resultaat: "ON 12:00 knippert op het LCD-scherm.

* 23℃ ON 12:00

1. Druk of toets.

Resultaat: Eenmaal om de tijdinstelling te verhogen of te verlagen met 1 minuut. Eenmaal en een halve seconde om de tijdinstelling te verhogen of te verlagen met 10 minuten. Voor een langere tijd om de tijdinstelling te verhogen of te verlagen met 1 uur.

TEKP SUIFP R TKEP TNK SRF P1 TEKP Dnk

1. Als de gewenste tijd in het LCD-scherm verschijnt, druk op de TIMER AAN toets en bevestig het.

Resultaat: Een "piep" kan gehoord worden.

"ON" stopt met knipperen.

De timer aanduiding op de indoorunit licht op.

1. Nadat de ingestelde timer gedurende 5 seconden verscheen, zal de klok worden getoond op het LCD-scherm van de afstandbediening inplaats van op de ingestelde timer.

Hoe de TIMER AAN te annuleren?

Druk nogmaals op de ONCLOCK toets.

Resultaat: Een "piep" kan gehoord worden en de aanduiding verschijnt, de time aan modus is geannuleerd.

Opmerking: Het is hetzelfde bij het instellen van de TIMER UIT, kun je het apparaat automatisch uitschakelen op de door jouw gewenste tijd.

Stille modus

In deze modus, zal de airconditioner werken met lage geluidsemissie bij een lage compressor frequentie en aan lage ventilatorsnelheid. Deze modus is alleen beschikbaar voor modellen met een regelaar.

Opmerking:Druk op de MODUS, VENTILATOR, SUPER-toets op de Stille modus te annuleren,

a HEAT DINE ON STOCK TIMER OFF QUIET DINNER ECONOMY Druck

ECONOMY modus

In deze modus zal de airconditioner u energiebesparing prestaties brengen door lagere gebruikskosten.

Bedieningsinstructies

KLOK toets

◆ Hoe kan real-time aangepast worden?

1. Druk op de ONCLOCK toets.

Resultaat: De tijd knippert op het LCD-scherm.

→

1. Druk △ en ▽ toetsen.

Resultaat: Eenmaal om de tijdinstelling te verhogen of te verlagen met 1 minuut. Eenmaal en een halve seconde om de tijdinstelling te verhogen of te verlagen met 10 minuten. Voor een langere tijd om de tijdinstelling te verhogen of te verlagen met 1 uur.

PRESS SUPER TEMP TIME TEMP TIME

1. Druk nogmaals op de ONCLOCK knop ongeveer 3 seconden ingedrukt.

Resultaat: De actuele tijd is ingesteld.

→

IFEEL modus

De ingebouwde sensor in de afstandbediening is geactiveerd. Het kan de omgevingstemperatuur aanvoelen, en het signaal terugzenden naar de unit, de unit kan de temperatuur instellen om zodoende voor een maximum comfort te zorgen.

◆ Hoe kan de IFEEL modus worden geannuleerd?

Druk gedurende 5 seconden op de IFEEL toets.

Resultaat: Het zendsignaal zal verschijnen op het LCD-scherm, de IFEEL functie zal worden omgeleid.

1th FEEL SLEEP

Opmerking:

◆ Hoe de IFEEL modus worden ingesteld?

Druk op de i FEEL toets.

Resultaat: De IFEEL functie wordt gestart.

◆ Hoe kan de DIMMER worden ingesteld?

Druk op de DMMER toets om het licht uit te schakelen en het scherm in de unit.

8"HEAT TIMER ON CLOCK TIMER OFF TEN DIMMER ECOCONOMY Druk

Opmerking: Wanneer het licht uit is, het ontvangen signaal zal het licht weer aandoen.

Bedieningsinstructies

SLAAP modus

De SLAAP modus worden ingesteld in de KOELEN, VERWARMEN of DROGEN modus. Deze functie geeft u een meer comfortabele omgeving om te slapen.

• Het apparaat stopt automatisch met het functioneren na 8 uur te hebben gefunctioneerd.
• De ventilatiesnelheid is automatisch ingesteld op een lage snelheid.

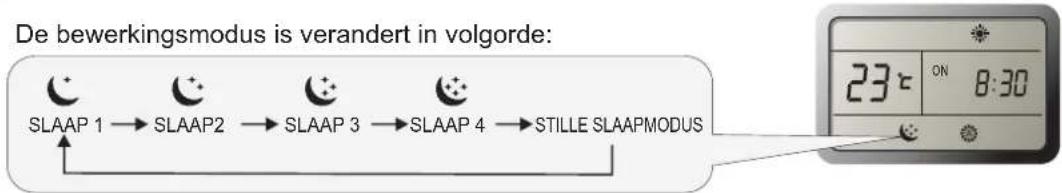

- Hoe kan de SLAAP modus worden ingesteld?

Elke keer toets is ingedrukt.

Resultaat: De bewerkingsmodus is verandert in volgorde:

• De ingesteldetemperatuurzalstijgen met maximaal 2°C alshetapparaatcontinuwerkt in de koelmodusgedurende 2 uur, enblijftdanstabiel.
• De ingesteldetemperatuurzaldalenmet maximaal 2°C alshetapparaatcontinuwerkt in de verwarmenmodus gedurende 2 uur, enblijftdanstabiel

SLAAP modus 2:

• De ingesteldetemperatuurzalstijgenmet maximaal2 C alshetapparaatcontinuwerkt in de koelmodusgedurende 2 uur, daaltmet1 C na 6 uur, endaaltdanmet1 C na 7 uur.
• De ingesteldetemperatuurzaldalenmet maximaal2 C a Ishetapparaatcontinuwerkt in de verwarmenmodus gedurende 2 uur,stijgtmet1 C na 6 uur, enstijgtdanmet1 C na 7 uur.

SLAAP modus 3:

• De ingesteldetemperatuurzalstijgenmet maximaal 1 C alshetapparaatcontinuwerkt in de koelmodusgedurende 1 uur, stijgtmet2 C na 2 uur, endaaltdanmet2 C na 6 uur, endaaltvervolgensmet1 C na 7 uur.
• De ingesteldetemperatuurzaldalenmet maximaal 1 C alshetapparaatcontinuwerkt in de verwarmenmodus gedurende 1 uur, daaltmet2 C na 2 uur, enstijgtdanmet2 C na 6 uur, enstijgtvervolgensmet1 C na 7 uur.

SLAAP modus 4:

- De ingesteldetemperatuurblijft constant.

Opmerking:Druk op de SUPER,SMART,MODUS of VENTILATOR-toets om de SLAAP modus te annuleren. Opmerking:Bij het vier keer indrukken van de "SLAAP modus", of selecteren van modi zoals de SUPER, SMART, of VENTILATOR, kun je de slaap functie annuleren of de units zonder de 4 slaapcurves. Opmerking:Verwarmen is NIET beschikbaar op modellen die alleen voor koelen geschikt zijn.
