Merk	Samsung
Model	AQV12E
Type product	Split airconditioner (wandmodel)
Koelcapaciteit	3,5 kW (12.000 BTU/h)
Verwarmingscapaciteit	3,8 kW (13.000 BTU/h)
Energieklasse koelen	A++
Energieklasse verwarmen	A+
Geluidsniveau binnenunit	26 - 39 dB(A)
Geluidsniveau buitenunit	52 dB(A)
Afmetingen binnenunit (BxHxD)	820 x 299 x 215 mm
Afmetingen buitenunit (BxHxD)	720 x 548 x 265 mm
Gewicht binnenunit	9,5 kg
Gewicht buitenunit	27,5 kg
Koelmiddel	R32
Leidinglengte (max)	15 m
Stroomvoorziening	230 V / 50 Hz
Opgenomen vermogen koelen	1,05 kW
Opgenomen vermogen verwarmen	1,15 kW
Jaarlijks energieverbruik (koelen)	280 kWh
Ontvochtigingscapaciteit	1,5 l/u
Luchtdebiet binnenunit	550 m³/h
Afstandsbediening	Inbegrepen
Filter	Wasbaar stoffilter
Garantie	2 jaar
Onderhoud filters	Elke 2 weken reinigen met water

Veelgestelde vragen - AQV12E SAMSUNG

Hoe reinig ik het filter van mijn Samsung AQV12E airconditioner?

Schakel het apparaat uit en haal de stekker uit het stopcontact. Open het voorpaneel en verwijder het filter. Spoel het filter af met lauw water en laat het volledig drogen voordat u het terugplaatst. Reinig het filter elke 2 weken voor optimale prestaties.

Waarom koelt mijn AQV12E niet goed?

Controleer of het filter schoon is en of de buitenunit vrij is van obstakels. Zorg dat de ingestelde temperatuur lager is dan de kamertemperatuur. Als het probleem aanhoudt, neem dan contact op met een erkend onderhoudsbedrijf.

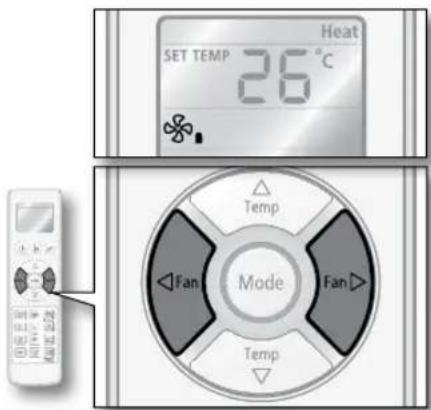

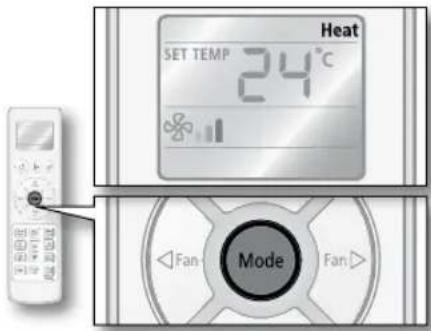

Kan ik mijn Samsung airco gebruiken om te verwarmen?

Ja, de AQV12E is een omkeerbare warmtepomp en kan zowel koelen als verwarmen. Selecteer de verwarmingsmodus op de afstandsbediening en stel de gewenste temperatuur in.

Wat is het energieverbruik van de AQV12E?

Het jaarlijks energieverbruik bij koelen is circa 280 kWh, bij verwarmen circa 320 kWh. Exacte cijfers zijn afhankelijk van gebruik en installatie.

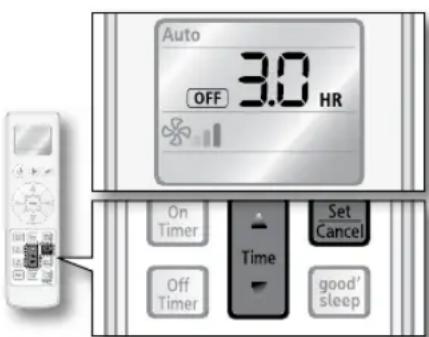

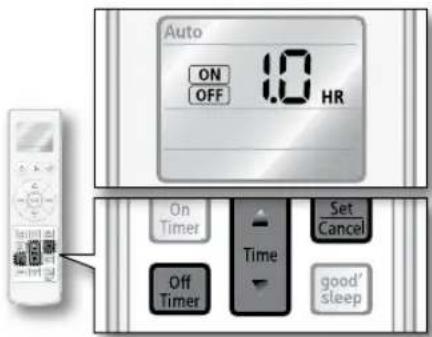

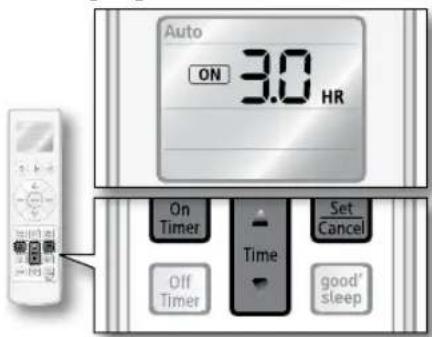

Hoe stel ik de timer in op mijn Samsung airconditioner?

Druk op de timerknop op de afstandsbediening. Gebruik de pijltjestoetsen om de gewenste uren in te stellen. Bevestig met OK. De airco schakelt na de ingestelde tijd uit.

Wat betekent de foutmelding E1 op het display?

Fout E1 duidt op een storing in de temperatuursensor. Schakel het apparaat uit, wacht 10 minuten en start opnieuw. Als de fout blijft, neem dan contact op met de klantendienst.

Hoe ontdooi ik de buitenunit bij vorst?

De Samsung AQV12E heeft een automatische ontdooicyclus. Zet het apparaat in de verwarmingsmodus en het zal zelfstandig ontdooien. Druk niet handmatig op ontdooiing.

Wat is het maximale vermogen van deze airco?

Het koelvermogen is 3,5 kW en het verwarmingsvermogen is 3,8 kW. Dit is geschikt voor kamers tot ongeveer 30-35 m².

Kan ik de afstandsbediening vervangen?

Ja, de originele afstandsbediening is verkrijgbaar bij Samsung of via erkende dealers. U kunt ook een universele afstandsbediening gebruiken, maar niet alle functies werken gegarandeerd.

Hoe vaak moet ik de airconditioning laten onderhouden?

Laat de airco minstens één keer per jaar professioneel onderhouden. Reinig zelf maandelijks de filters en controleer of de buitenunit vrij is van bladeren en vuil.

GEBRUIKSAANWIJZING AQV12E SAMSUNG

gebruikershandleiding

DB98-30754A(4)

kenmerken van uw nieuwe airconditioner

• Koele zomeraanbieding

Tijdens die hete, broeiende zomerdagen en lange, rusteloze nachten is er geen betere plek om te ontsnappen aan de hitte dan in uw eigen koele huis. Uw nieuwe airconditioner maakt een einde aan uitputtende hete zomerdagen en laat u uitrusten. Ontsnap deze zomer aan de hitte met uw eigen airconditioner.

- Kosteneffectief Systeem

Uw nieuwe airconditioner levert niet alleen maximale koeling in de zomer maar is tevens een effectieve verwarmingsmethode voor in de winter dankzij het geavanceerde "warmtepomp" systeem. Deze technologie is tot 300% efficiënter dan elektrische verwarming waardoor u de verbruikskosten nog verder kunt verlagen. Nu kunt u één airconditioner het hele jaar door gebruiken.

- Een Stijl die Overal past

Het elegante en harmonieuze ontwerp geeft prioriteit aan de esthetica van uw ruimte en past goed in bij elk interieur. Met zijn zachte kleur en afgeronde hoeken voegt deze nieuwe airconditioner stijl toe aan elke kamer. Geniet van wat uw airconditioner u zowel qua functie als qua esthetica te bieden heeft.

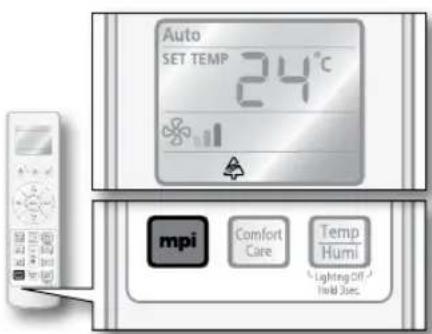

- mpizone

De mpizengenereert waterstof(H) en zuurstof(O _2 ) om ongewenste luchtvervuilers zoals bacteriën, pollen en geuren tegen te gaan. Het zorgt ervoor dat u beter ademt, alsof u door watervallen, de zee, rivieren en bergen omgeven bent.

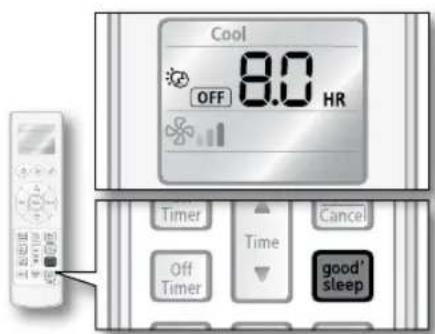

- good/sleep

good'sleep modus stelt u in staat een comfortabele slaaptemperatuur in te stellen terwijl u energie bespaart en een goede nachtrust krijgt.

SAMSUNG

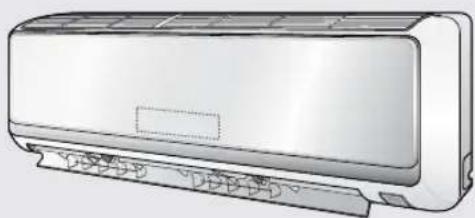

Noteer voor toekomstige referentie het model- en serienummer. Het model nummer bevindt zich op de onderkant van de airconditioner.

Model #____

Serie #____

Haal de stekker eruit vóórdat de unit onderhouden, schoongemaakt en geïnstalleerd wordt.

VEILIGHEIDSINFORMATIE

Lees vóór het gebruik van uw nieuwe airconditioner deze handleiding zorgvuldig door om ervoor te zorgen dat u weet hoe u de uitgebreide functies van uw nieuwe apparaat veilig en efficiënt kunt gebruiken.

Aangezien de volgende bedieningsinstructies voor verschillende modellen gelden, kan het zijn dat de karakteristieken van uw airconditioner wat verschillen van degene die beschreven staan in deze handleiding. Neem als u vragen hebt contact op met uw dichtstbijzijnde contactcentrum of ga voor meer informatie naar www.samsung.com.

Wat de iconen en tekens in deze gebruikershandleiding betekenen:

WAARSCHUWING	Risico op dood of ernstige persoonlijke verwondingen.
LET OP	Potentieel risico op persoonlijke verwondingen of materiele schade.
LET OP	Volg de volgende basis veiligheidsinstructies op om het risico op vuur, explosie, elektrische schok of persoonlijke verwondingen tijdens het gebruik van uw airconditioner te verminderen:
	Probeer dit NIET.
	NIET demonteren.
	NIET aanraken.
	Volg de voorschriften zorgvuldig op.
	Haal de stekker uit het stopcontact.
	Zorg ervoor dat het apparaat geaard is om elektrische schok te voorkomen.
	Neem voor hulp contact op met het contactcentrum.
	Aanbevolen instructies of nuttige gebruiksinformatie.

Deze waarschuwingstekens zijn er om verwondingen aan u en anderen te voorkomen. Volg deze s.v.p. zorgvuldig op.

Bewaar deze instructies na het lezen op een veilige plaats voor toekomstig referentie.

Plaats om brand, explosies en verwondingen te voorkomen, de airconditioner niet in de buurt van gevaarlijke substanties of apparatuur die vlammen kan afgeven.

• Eventueel risico op brand of explosie.

Blokkeer de airconditioner niet en plaats geen voorwerpen voor de airconditioner. Ga niet op de airconditioner staan, ga er niet aan hangen en plaats er geen zware voorwerpen op.

- Eventueel risico op persoonlijke verwondingen.

Installeer de buitenunit niet op een onstabiele plaats of verhoogd oppervlakte waar de unit kan vallen.

Veranderingen of aanpassingen die uitgevoerd zijn terwijl deze niet in de installatiehandleiding staan, kunnen leiden tot slecht functioneren van of schade aan de unit. In dit geval zal de gebruiker verantwoordelijk zijn voor de reparatiekosten.

Als er gas of onzuiverheden, met uitzondering van R410A koelmiddel, in de koelmiddelpijp komen, kunnen er serieuze problemen optreden die kunnen leiden tot verwondingen.

Spuit geen ontvlambare gassen zoals insecticide in de buurt van de airconditioner.

- Eventueel risico op elektrische schok, brand of defecten aan de unit.

Steek geen voorwerpen zoals vingers of takken in de ontluchtingsopeningen van de airconditioner.

- Houd kinderen buiten bereik van de airconditioner. Eventueel risico op persoonlijke verwondingen.

Haal de stekker nooit van het snoer af om deze aan een ander elektriciteitssnoer vast te maken.

Probeer het elektriciteitssnoer nooit te verlengen.

• Eventueel risico op brand of elektrische schok.

Trek niet aan het elektriciteitssnoer en raak de stekker niet aan met natte handen.

- Eventueel risico op brand of elektrische schok.

Gebruik nooit een beschadigde stekker, elektriciteitssnoer of losgemaakte stroomontvanger.

• Eventueel risico op brand of elektrische schok.

Het elektrische werk moet uitgevoerd worden door een bekwame onderhoudstechnicus in naleving van de nationale wetgeving omtrent goedgekeurde kabels.

- Als de capaciteit van de stroomkabel niet genoeg is of als het elektriciteitswerk niet goed is uitgevoerd, bestaat er risico op elektrische schok of brand.

U moet de stroomkabel in de kabelschoen steken en deze vastmaken met een klem.

Sluit de airconditioner niet aan op een verwarmingsapparaat en probeer de unit niet zelf te demonteren, modificeren of repareren.

- Eventueel risico op slecht functioneren, elektrische schok of brand. Neem contact op met het contactcentrum als reparaties nodig zijn.

Neem contact op met de plaats van aankoop of met een contactcentrum om de airconditioner te demonteren of opnieuw te installeren.

- Eventueel risico op defecten aan de unit, waterlekkage, elektrische schok of brand.

Neem contact op met de plaats van aankoop of met een contactcentrum om de airconditioner te demonteren of installeren.

- Bij onjuiste installatie bestaat er risico op defecten aan de unit, waterlekkage, elektrische schok of brand.

Controleer dat het voltage en de frequentie van de stroomtoevoer voldoen aan de specificaties en dat de geïnstalleerde stroom voldoende is om ervoor te zorgen dat het gebruik van een ander huishoudelijk apparaat dat aangesloten is op dezelfde elektriciteit geen probleem vormt.

De airconditioner moet geïnstalleerd worden in overeenstemming met de nationale wetgeving omtrent bedrading en veiligheidsvoorschriften, waar deze van toepassing zijn.

- Als de aansluiting los zit, kan er warmte gegenereerd worden wat kan leiden tot elektrische schok of brand.

Gebruik alleen een goedgekeurde stroomonderbreker.

- Gebruik nooit stalen draden of koperen draden als stroomonderbreker. Het kan leiden tot brand of het niet goed functioneren van de unit.

Gebruik een exclusieve stroombron voor de airconditioner.

• Eventueel risico op brand of elektrische schok.

Zet het elektriciteitssnoer niet onder overmatige spanning en plaats er geen zware voorwerpen op.

Buig het elektriciteitssnoer niet te veel.

• Eventueel risico op brand of elektrische schok.

Controleer altijd of de elektrische aansluitingen (kabelingang, secties, bescherming, etc.) voldoen aan de elektrische specificaties en met de instructies in het bedradingschema.

Controleer altijd dat alle aansluitingen voldoen aan de voorschriften die van toepassing zijn op de installatie van airconditioners.

Gebruik een contactdoos met een geaard contact. De contactdoos moet uitsluitend gebruikt worden voor de airconditioner.

- Onjuiste elektrische aarding kan elektrische schok of brand veroorzaken.

Zorg ervoor dat de unit geaard is. Sluit de geaarde kabel niet aan op gas- of waterpijpen, bliksemafleiders of telefoonlijnen.

- Als de unit niet goed geaard is, kan dit leiden tot elektrische schok.

Controleer altijd dat een goede aansluiting voor aarding beschikbaar is.

Sluit de stroomtoevoer naar de airconditioner af voordat deze gerepareerd of gedemonteerd wordt.

LET OP SIGNALLEN

Sluit, wanneer u de unit installeert, eerst de koelmiddelpijpen aan en daarna de elektrische kabels.

Demonteer altijd eerst de elektrische kabels en daarna de koelmiddelpijpen.

Controleer dat de airconditioner aangesloten is op de stroomtoevoer zoals beschreven in de instructies in het bedradingdiagram dat in de handleiding staat.

De producent is niet verantwoordelijk voor schade die voortkomt uit ongeautoriseerde aanpassingen of onjuiste aansluiting van elektrische of hydraulische kabels.

De garantie zal onmiddellijk vervallen als de instructies niet opgevolgd worden of als er niet voldaan wordt aan de vereisten in de "Bedieningslimieten" tabel die in de handleiding staan.

Zorg ervoor dat er geen water in de airconditioner komt.

• Eventueel risico op elektrische schok.

LET OP SIGNALLEN

Laat de airconditioner niet voor langere tijd aanstaan in een kamer met de deur dicht of waarin zich baby's, oudere of gehandicapte mensen bevinden.

- Open de deur of ramen om de kamer ten minste een keer per uur te ventileren om zuurstoftekort te voorkomen.

Drink het water dat uit de airconditioner komt niet.

• Eventueel gezondheidsrisico.

Stel de stoffilter niet bloot aan direct zonlicht wanneer u deze droogt.

- De stoffilter kan vervormd worden door direct zonlicht.

Laat kinderen niet op de airconditioner klimmen.

Gebruik alleen goedgekeurde accessoires en installeer de airconditioner met goedgekeurde apparatuur.

- Als u geen goedgekeurde accessores gebruikt, kan het zijn dat de airconditioner van zijn plaats valt, water lekt of elektrische schok of brand veroorzaakt.

Gebruik de airconditioner niet als koeling precisie-instrument voor eten, huisdieren, planten, cosmetica of machines.

Sla niet hard op de airconditioner.

- Eventueel risico op brand of defecten aan de unit.

Spuit geen water direct op de airconditioner en gebruik geen benzeen, verdunningsmiddel of alcohol om de oppervlakte van de unit schoon te maken.

• Eventueel risico op brand of elektrische schok.

- Eventueel risico op schade aan de airconditioner.

Plaats geen voorwerpen, vooral geen containers met vloeistoffen, op de unit.

Raak de pijp die aan de airconditioner zit niet aan.

Dit apparaat moet volgens de bijgeleverde installatiehandleiding geïnstalleerd worden.

Installeer de kortst mogelijke pijplengte.

- Als de lengte van de pijp onnodig lang is, kan de levensduur van de airconditioner verkort worden en de unit inefficiënt functioneren.

Installeer de stroomkabel en communicatiekabel van de binnenunit naar de buitenunit op ten minste 1m van het elektrische apparaat.

Installeer de buitenunit door middel van de ballast uit de buurt van bliksemafleiders.

- Als u de draadloze afstandsbediening gebruikt kunnen er door de ballast van de bliksemafleider ontvangststoringen optreden.

Voor maximale veiligheid moeten installateurs de volgende waarschuwingen altijd aandachtig doorlezen.

Instaleer de airconditioner niet op de volgende plaatsen:

• Plaatsen waar mineraalolie of arseenzuur voorkomt.
• Harsdelen kunnen branden en de accessoires kunnen vallen of water lekken. De capaciteit van de warmtewisselaar kan verminderen of de airconditioner kan ophouden met werken.

Installeer de airconditioner uit de buurt van directe blootstelling aan zonlicht, verwarmingsapparatuur en vochtige plaatsen.

- Hang gordijnen voor ramen om het koelingeffect te verhogen en risico op elektrische schok te vermijden.

De airconditioner bestaat uit bewegende onderdelen. Houd kinderen uit de buurt van de unit om fysieke verwondingen te voorkomen.

Controleer bij levering op schade. Installeer de airconditioner niet als deze beschadigd is en bel onmiddellijk de plaats van aankoop.

Plaats de stoffilter voordat u de airconditioner aanzet.

- Als er geen luchtfilter in de airconditioner zit, kan opeengehoopte stof de levensduur van de airconditioner verkorten en elektrische verspilling veroorzaken.

Houd de binnentemperatuur stabiel en niet te koud, vooral als er kinderen, oudere of gehandicapte mensen binnen zijn.

Maak de stoffilter elke 2 weken schoon. Maak de filter vaker schoon als de airconditioner gebruikt wordt in stoffige gebieden.

Het verpakkingsmateriaal en gebruikte batterijen van de afstandsbediening (optioneel) moeten volgens nationale standaarden verwijderd worden.

Het koelmiddel dat in de airconditioner gebruikt wordt, moet behandeld worden als chemisch afval.

Verwijder het koelmiddel volgens nationale standaarden.

Laat een bekwame onderhoudstechnicus de airconditioner installeren en uitproberen.

Maak de afvoerpijp naar de airconditioning stevig vast voor correcte waterafvoer.

Installeer de buitenunit waar het geluid en de vibratie uw buren niet zullen storen en waar het goed geventileerd is zonder obstakels.

• Eventueel risico op slecht functioneren.
• Het geluid van de airconditioner kan uw buren verstoren.

Zorg ervoor dat kinderen niet bij de airconditioner kunnen en dat ze er niet mee spelen.

Wanneer u de draadloze afstandbediening gebruikt moet de afstand naar de airconditioner niet meer dan 7m bedragen.

Haal de batterijen als de afstandsbediening langere tijd niet gebruikt wordt eruit om te voorkomen dat deze gaan lekken.

Wees bij het schoonmaken van de buitenunit zeer voorzichtig met de radiatorbladen.

- Het dragen van dikke handschoenen beschermt uw handen.

Zorg ervoor dat het gecondenseerde water dat uit de afvoerslang drupt goed en veilig weg kan lopen.

Bewaar de bediening- en installatiehandleiding op een veilige plaats en geef deze aan de nieuwe eigenaar als de airconditioner verkocht of overgedragen wordt.

Al de materialen die gebruikt zijn voor de productie en de verpakking van de airconditioner zijn recyclebaar.

Voer na het installeren altijd een bedieningstest uit en geef de instructies betreffende de bediening van de airconditioner aan de gebruiker.

LET OP SIGNALLEN

Zorg ervoor dat er geen obstakels of andere voorwerpen de airconditioner blokkeren.

Zorg voor voldoende ruimte voor luchtcirculatie.

- Onvoldoende ventilatie kan leiden tot slecht functioneren.

Zorg ervoor dat het voltage en de frequentie van het elektrische systeem compatibel zijn met de airconditioner.

Als er een stroomonderbreking is terwijl de airconditioner aanstaat, zet de stroombron dan onmiddellijk uit.

Maximale stroom wordt gemeten op basis van de IEC standaard voor veiligheid en de stroom wordt gemeten op basis van de ISO standaard voor energie-efficiënte.

De unit moet indien nodig aangesloten worden op een onafhankelijk circuit of de elektriciteitskabel moet aangesloten worden op de hulpschakelaar. Een verbreking van alle polen van de stroomtoevoer moet verwerkt worden in de vaste bedrading met een contactopening van >3mm.

Maak na het aansluiten van de stroomkabel tussen de binnen- en buitenunit de cover van de onderdelenbox goed vast en controleer dat deze niet los zit.

Gebruik voor de stroomkabel H07RN-F of H05RN-F materialen.

De ongebalanceerde stroom moet binnen 10% van de geleverde rating gehouden worden bij de binnenunits.

Als de stroom zeer ongebalanceerd is, kan dit de levensduur van de condensor verkorten. Als de ongebalanceerde stroom de 10% van de toevoerrating overschrijdt dan wordt de binnenunit beschermd, uitgezet en wordt de foutmodus aangegeven.

Om het product tegen water en mogelijke schok te beschermen moet u de stroomkabel en de verbindingskabel tussen de binnen- en buitenunit in een beschermingskabel stoppen.

Sluit de stroomkabel aan op de hulp stroomonderbreker.

U moet de kabel door een beschermingskabel voeren.

Houd een afstand van 50mm of meer tussen de stroomkabel en de communicatiekabel.

Maximale lengte van de stroomkabel is 10% van de stroom verlaging.

Als dit overschreden wordt, moet u een andere stroomtoevoer gebruiken.

De stroomonderbreker (MCCB, ELB) kunnen wanneer er veel binnenunits aangesloten zijn op een onderbreker beschouwd worden voor meer capaciteit.

Gebruik een ongesoldeerd ringanker om de stroomkabel aan te sluiten aan het contactblok.

Gebruik een geschikte schroevendraaier voor het vastmaken van de schroeven op het blok.

De schroeven kunnen kapot gaan als deze te hard vastgemaakt worden.

Zorg ervoor dat de aan/uit schakelaar en beschermingsschakelaar juist geïnstalleerd zijn.

Gebruik de airconditioner niet als deze beschadigd is. Zet de unit als er problemen optreden onmiddelijk uit en haal de stekker uit het stopcontact.

Haal de stekker uit het stopcontact als de airconditioner voor langere tijd worden (bijvoorbeeld voor een aantal maanden).

niet gebruikt zal

inhoudsopqave

UW AIRCONDITIONER BEKIJKEN

10

DE BASISFUNCTIES GEBRUIKEN

14

GEAVANCEERDE FUNCTIES GEBRUIKEN

20

UW AIRCONDITIONER SCHOONMAKEN EN ONDERHOUDEN

29

APPENDIX

35

10 Het binnendeel en display controleren

10 Hoofdonderdelen

10 Display

11 Het voorpaneel openen

11 Aan/uit knop, Kamertemperatuur sensor en Luchtvochtigheidssensor

11 Het buitendeel controleren

12 De afstandsbediening controleren

13 Het scherm van uw afstandsbediening

13 De afstandsbediening gebruiken

13 De batterijen plaatsen

14 De airconditioner aan en uit zetten

14 De werkingsmodus selecteren

19 De luchtstroom aanpassen

19 Verticale luchtstroom

19 Horizontale luchtstroom

20 De Turbo functie gebruiken

21 De timer instellen

21 Timer aan

22 Timer uit

23 De timer aan and timer uit combineren

24 good'sleep mode

25 Temperatuur veranderingen in good'sleep mode

26 De SmartSaver (energiebesparings) functie gebruiken

26 De mpi functie gebruiken

27 De verdamper schoonmaken functie gebruiken

28 De comfort care functie gebruiken

29 De buitenkant schoonmaken

29 De indicatie filter reset gebruiken

30 Het filter schoonmaken

30 Luchtfilter

31 Biofilter

32 Het filter vervangen

32 Deodorizing (actief koolstof) filter

33 Uw airconditioner onderhouden

33 Periodiek onderhoud

34 Interne beschermingen via het unit beheerssysteem

35 Problemen oplossen

36 Werkingsbereik

Het is vastgesteld dat dit product voldoet aan de Richtlijn voor Lage Spanning (2006/95/EC) en de Richtlijn Elektromagnetische comptibiliteit (2004/108/EEC) van de EU.

Correcte afvoer van dit product

(Afval en Electronische apparatuur richtlijn)

(Van toepassing in de Europese Unie en andere Europese landen met aparte afhaalsystemen)

Als dit teken op het product staat of in de beschrijving betekent dit dat dit product aan het einde van zijn levensduur niet weggegooid mag worden met ander huishoudelijk afval. Scheidt om eventuele schade aan het milieu of gezondheid te voorkomen door ongecontroleerde afvalverwijdering dit product van andere typen afval en recycle het op een verantwoordelijke manier om het duurzame hergebruik van materialen te promoten.

Huishoudelijke gebruikers moeten contact opnemen met hun groothandel waar ze dit product gekocht hebben, of met hun plaatselijke gemeente, voor informatie over hoe ze dit product op een milieuvriendelijke manier kunnen recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de termen en voorwaarden van het aankoopcontract controleren. Dit product moet niet gemengd worden met ander commercieel afval voor verwijdering.

Uw airconditioner bekijken

Gefeliciteerd met de aanschaf van uw airconditioner. We hopen dat u zult genieten van de functies van uw airconditioner en met optimale efficiëntie koel of warm blijft. Lees deze gebruikershandleiding door om optimaal gebruik te kunnen maken van uw airconditioner.

HET BINNENDEEL EN DE DISPLAY BEKIjKEN

Uw airconditioner kan mogelijk enigszins afwijken van de bovenstaande afbeelding.

HET VOORPANEEL OPENEN

Pak het voorpaneel stevig vast en kantel deze omhoog. Beweeg de kap voorzichtig verder omhoog totdat het paneel op de haakjes steunt.

Aan/uit knop, Kamer temperatuur- en luchtvochtigheidssensor

U vindt de aan/uit knop rechter onderkant van uw airconditioner. U kunt de aircontioner aan- of uitschakelen zonder afstandsbediening door op de aan/uit knop te drukken.

Let op dat de sensoren niet beschadigen!

Uw airconditioner bedienen

UW INFRAROOD AFSTANDSBEDIENING GEBRUIKEN

Richt de infrarood bediening altijd rechtstreeks naar uw airconditioner.

Als u op een knop drukt hoort u korte piep. Het indicatie teken "ontvangen" wordt op het scherm van uw afstandsbediening getoond.

Het scherm van uw infrarood afstandsbediening

De batterijen plaatsen

1. Open het klepje aan de achterkant van de bediening door deze aan de clip omhoog te trekken.

2. Plaats 2 AAA batterijen. Check of de "+" and "-" tekens hetzelfde zijn als de tekens op de batterijen.

3. Sluit de klep door deze terug te plaatsen. Wanneer de klep goed dicht zit hoort u een klikgeluid.

Correcte behandeling van een gebruikte accu uit dit product

(Van toepassing in de Europese unie en andere Europese landen met afzonderlijke inzamelingssystemen voor accu's en batterijen).

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan de het kwik- of loodgehalte in de accu hoger is dan de referentieniveau's in de Richtlijnen 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen verzoeken wij u afgedankte batterijen en accu's te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inza- melingssysteem voor accu's en batterijen.

De basisfuncties gebruiken

UW AIRCONDITIONER AAN OF UITZETTEN

Druk op de Power knop van de afstandsbediening.

U zult een piepgeluid horen en de uiblaasliniaal zal automatisch op en neer bewegen wanneer de airconditioner goed aanstaat. De airconditioner zal functioneren in de meest recent gebruikte modus of in Auto modus.

Wanneer u de airconditioner uitzet zal het uiblaasliniaal stoppen en sluiten.

Uw airconditioner aan/uit zetten zonder de afstandsbediening.

U kunt uw airconditioner bedienen door de Power ⏻ knop te gebruiken aan de onderzijde in te drukken.

DE WERKINGSMODUS SELECTEREN

Auto (Automatisch)

In Auto modus zal de airconditioner automatisch de temperatuur en ventilatorsnelheid regelen op basis van de gemeten kamertemperatuur.

1. Zet de airconditioner aan/uit.

Druk op de Power ⏻ knop van de afstandsbediening.

1. Stel de bedieningsmodus in.

Druk op de Mode knop van de afstandsbediening totdat Auto modus en de Auto fan speed indicator verschijnen op het scherm van de bediening.

De airconditioner zal de bedieningsmodus automatisch instellen op Cool (Koelen) of Heat (Verwarmen) afhankelijk van de kamertemperatuur.

ledere keer dat u de Mode knopt indrukt zal de modus veranderen in de volgorde van Auto, Cool (Koelen), Dry (Drogen), Fan (Ventileren) and Heat (Verwarmen).

1. De temperatuur instellen.

Druk op de Temperatuur ▼ of ▲ knop op de afstandsbediening om de gewenste temperatuur te verhogen of verlagen.

U kunt de gewenste temperatuur instellen tussen 16°C\~30°C.

U kunt de temperatuur met 1°C verhogen/verlagen.

- De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies). - Druk op de Temp/Humi knop om de temperatuur en de luchtvochtigheid in de ruimte te controleren.

Cool (Koelen)

In Cool (Koel) modus zal de airconditioner de temperatuur en luchtvochtigheid in uw kamer verlagen.

1. Zet uw airconditioner aan.

Druk op de Power van de afstandsbediening.

1. Stel de werkingsmodus in.

Druk op de Mode knop van de afstandsbediening totdat de Cool (Koel) modus indicator verschijnt op het scherm van de bediening. De airconditioner functioneert in Cool (Koel) modus en zal de temperatuur in uw kamer verlagen.

Wanneer u op de Mode knop drukt zal de modus veranderen in de volgende volgorde Auto, Cool (Koelen), Dry (Drogen), Fan (Ventileren) en Heat (Verwarmen).

1. De temperatuur instellen.

Druk op de Temp △ of ▽ knop om de gewenste temperatuur in te stellen.

U kunt de gewenste temperatuur instellen tussen 16°C\~30°C.

U kunt de temperatuur met 1°C verhogen/verlagen.

1. De ventilator snelheid instellen.

Druk op de Fan ◀ of ▷ knop van de afstandsbediening om de gewenste ventilatorsnelheid in te stellen.

Als de kamertemperatuur de gewenste waarde bereikt, zal de airconditioner een tijd stoppen met koelen en de ventilator inschakelen.

ledere keer dat u op de Fan ◀ of ▷ knop drukt zal de ventilatorsnelheid in de volgende volgorde veranderen: Auto (Automatisch), Silence (Stil), Low (Laag), Medium (Medium) en High (Hoog).

• De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies).
• Als de buitentemperatuur veel hoger is dan de ingestelde binnentemperatuur kan het enige tijd duren voordat de gewenste temperatuur wordt bereikt.
• De Silence (Stille) functie (✿) laat het binnendeel in koelmodus stiller werken.

De basisfuncties bedienen

DE WERKINGSMODUS SELECTEREN

Dry (Drogen)

In de Dry (Droog) modus werkt de airconditioner als een ontvochtiger door het vocht te verwijderen uit de binnenlucht. Door de dry (Droog) modus voelt de lucht fris aan in een vochtig klimaat.

1. Zet uw airconditioner aan.

Druk op de Power ⏻ knop van de afstandsbediening.

1. Stel de werkingsmodus in.

Druk op de Mode knop tot de Dry (Drogen) modus verschijnt en de Auto ventilatorsnelheid indicator oplicht.

ledere keer dat u de Mode knop indrukt zal de modus veranderen in de volgorde Auto (Automatisch), Cool (Koelen), Dry (Drogen), Fan (Ventileren) and Heat (Verwarmen).

• De temperatuur en ventilator snelheid kan niet worden aangepast in deze modus.
• De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies).
• Druk op de Temp/Humi knop om de temperatuur en de luchtvochtigheid in de ruimte te controleren.

Fan (Ventileren)

De Fan (Ventilatie) modus kan gebruikt worden om uw kamer te ventileren. De Fan (Ventilatie) modus kan handig zijn bij het verfrissen van de lucht in uw kamer.

1. Zet uw airconditioner aan.

Druk op de Power ⏻ button van de afstandsbediening.

1. Stel de werkingsmodus in.

Druk op de Mode knop tot de Fan (Ventilatie) modus verschijnt en de Auto ventilatorsnelheid indicator oplicht.

De airconditioner functioneert in de Fan (Ventilatie) modus en past de temperatuur automatisch aan op basis van de huidige kamertemperatuur.

Druk op de Fan ◀ of ▷ knop van de afstandsbediening om de gewenste ventilatorsnelheid in te stellen.

ledere keer dat u op de Fan ◀ of ▷ knop drukt zal de ventilatorsnelheid in de volgende volgorde veranderen: Low (Laag), Medium (Medium) en High (Hoog).

- De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies). - Druk op de Temp/Humi knop om de temperatuur en de luchtvochtigheid in de ruimte te controleren.

De basisfuncties gebruiken

DE WERKINGSMODUS SELECTEREN

Heat (verwarmen)

Uw airconditioner kan zowel koelen als verwarmen. Verwarm uw ruimte in de koude winter met dit veelzijdige apparaat.

1. Zet uw airconditioner aan.

Druk op de Power ⏻ knop op de afstandsbediening.

1. Stel de werkingsmodus in.

De airconditioner functioneert in de Heat (Verwarmen) modus en past de temperatuur automatisch aan op basis van de huidige kamertemperatuur.

ledere keer dat u de Mode knop indrukt zal de modus veranderen in de volgorde Auto (automatisch),

Cool (Koelen), Dry (Drogen), Fan (Ventileren) and Heat (Verwarmen).

1. Stel de temperatuur in.

Druk op de Temp △ of ∇ knop om de gewenste temperatuur in te stellen.

kunt de gewenste temperatuur instellen tussen 16°C\~30°C.

U kunt de temperatuur met 1°C verhogen/verlagen.

Druk op de Fan ◀ of ▷ knop op de afstandsbediening om de gewenste ventilatorsnelheid in te stellen Als de gewenste temperatuur wordt bereikt zal uw airconditioner stoppen met verwarmen.

- ledere keer dat u op de Fan ◀ of ▷ knop druk zal de snelheid worden aangepast Auto (Automatisch), Silence (Stil), Low (Laag), Medium and High (Hoog).

- Het kan 3\~5 minuten duren voordat de ventilator ingeschakeld wordt. De airconditioner wordt eerst opgewarmd voordat de ventilator aangaat.

- De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies).

- Aangezien de airconditioner de kamer verwarmt door warmte van buiten te halen kan het zijn dat de verwarmingscapaciteit verlaagd wordt wanneer de buitentemperatuur erg laag is. Als u voelt dat de airconditioner niet voldoende verwarmt, wordt het gebruik van een extra verwarmingsapparaat in combinatie met de airconditioner aanbevolen.

- Druk op de Temp/Humi knop om de temperatuur en de luchtvochtigheid in de ruimte te controleren.

- De Silence (Stille) modus (✿) laat het binnendeel in koelmodus stiller werken.

De luchtstroomrichting kan in door u gewenste positie gezet worden.

Verticale luchtstroom

De uitblaasliniaal beweegt op en neer.

1. Druk op de Air swing ( ≥slant knop op de afstandsbediening.

Air swing indicator zal aanstaan en het indicatorlampje zal op en neer bewegen.

Luchtstroombladen bewegen continu op en neer om de lucht te circuleren.

Druk nogmaals op de Air swing ( ≥slant knop om de luchtstroomrichting in een constante positie te houden.

Horizontale luchtstroom

U kunt de luchtstroomrichting aanpassen met behulp van de bladpen hendel.

1. Beweeg de bladpen hendel naar links of rechts om de luchtstroomrichting in de door u gewenste positie te plaatsen.

Wees zeer voorzichtig bij het afstellen van de bladpen hendel. Bij onzorgvuldig handelen bestaat er de kans dat u zichzelf verwond of dat de unit beschadigd.

De geavanceerde functies gebruiken

DE TURBO FUNCTIE GEBRUIKEN

De Turbofunctie is handig om uw kamer snel en effectief te laten afkoelen of te verwarmen doordat de unit 30 minuten lang met de maximale ventilatorsnelheid werkt.

1. Zet de airconditioner aan/uit.

Druk op de Power ⏻ knop op de afstandsbediening.

1. De bedieningsmodus instellen.

Druk op de Turbo knop van de afstandsbediening totdat de Turbo indicator verschijnt op het scherm van de afstandsbediening.

De airconditioner functioneert in de Turbo

ventilatorsnelheid en past de temperatuur automatisch

aan op basis van de huidige kamertemperatuur. De unit werkt 30 minuten en gaat dan terug naar de laatst gebruikte modus of naar Auto modus als Dry (Drogen) / Fan (Ventilatie) modus de meest recente modus was.

Turbofunctie is alleen beschikbaar in de modi: Auto (Automatisch), Cool (Koelen), Heat (Verwarmen). Als Turbofunctie geselecteerd is in Dry (Drogen)/ Fan (Ventilatie) modus, schakelt de unit in Auto modus.

De Turbofunctie deactiveren

1. Druk nogmaals op de Turbo knop op de afstandsbediening.

De airconditioner functioneert in de laatst gebruikte modus. Als de Dry (Drogen) of Fan (Ventilatie) modus de meest recente modus was schakelt de unit in Auto modus.

• Wanneer u de afstandsbediening gebruikt, zorg er voor dat de correcte indicator op het scherm van de afstandsbediening verschijnt.
• Temperatuur/ventilatorsnelheid kan niet aangepast worden in deze functie.
• De luchtstroom kan handmatig aangepast worden (zie pagina 21 voor meer informatie).
• Wanneer de Turbofunctie geactiveerd is, zal het drukken op de Mode knop de Turbofunctie automatisch annuleren.

Deze geavanceerde Timer functie stelt u in staat de airconditioner automatisch aan/uit te zetten, zelfs als u er niet bent. Stel de timer in en uw airconditioner zal automatisch aan/uit gezet worden.

Timer aan

Deze functie stelt u in staat de airconditioner aan te zetten binnen een tijdsverstek van 24 uur. Timer aan is beschikbaar terwijl uw airconditioner aan/uitstaat.

1. Druk op de On knop op de afstandsbediening.

De Timer aan indicator knippert op het scherm van de afstandsbediening.

1. Stel de tijd in waarop u wilt dat de airconditioner automatisch zal aangaan.

Druk op de Up of Down knop van de afstandsbediening om de tijdinstelling te wijzigen terwijl de Timer aan indicator knippert. U kunt de tijd tot 24 uur instellen waarbij de tijd met 30 minuten verspringt tot aan de eerste drie uur en vervolgens per uur.

1. Druk op Set/Cancel knop op de afstandsbediening om deze te activeren.

De afstandsbediening toont de uren die u heeft ingesteld.

De airconditioner zal automatisch werken op de ingestelde tijd en de Timer aan indicator zal dan niet meer getoond worden. Als de Timer Aan niet binnen 10 seconden ingesteld wordt zal de airconditioner de instelling beëindigen.

1. De bedieningsmodus instellen.

Druk op de Mode knop van de afstandsbediening totdat de gewenste modus verschijnt op het scherm van de afstandsbediening.

De airconditioner zal in de modus functioneren die u heeft geselecteerd.

Timer aan functie is beschikbaar in de Auto (Automatisch), Cool (Koel), Dry (Droog), Fan (Ventilatie) en Heat (Verwarmings) modus.

• U kunt de temperatuur aanpassen (zie stap 3 op pagina 17 voor meer informatie).
• Na de instelling van de timer zullen na ongeveer 10 seconden alle andere indicatoren verdwijnen als de unit is uitgeschakeld behalve de Timer aan indicator en de resterende tijd.
• Druk op de Up of Down knop om de tijdsinstelling te wijzigen en druk daarna op de Set/Cancel knop om deze te activeren.

De Timer aan deactiveren

1. Druk op de Set/Cancel knop op de afstandsbediening.

De Timer aan die u ingesteld heeft zal geannuleerd worden en de Timer aan indicator zal niet meer getoond worden.

de geavanceerde functies gebruiken

TIMER INSTELLEN

Timer uit

Deze functie stelt u in staat de airconditioner uit te zetten binnen een tijdsverstek van 24 uur. Timer uit functioneert wanneer de unit aanstaat.

1. Druk op de Off knop op de afstandsbediening.

Timer uit indicator knippert op het scherm van de afstandsbediening.

1. Stel de tijd in waarop u wilt dat de airconditioner automatisch uitgaat.

Druk op de Up of Down knop op de afstandsbediening om de tijdinstelling te wijzigen terwijl de Timer uit indicator knippert. U kunt de tijd tot aan 24 uur instellen waarbij de tijd met 30 minuten verspringt tot aan de eerste drie uur en vervolgensna de eerste drie uur.

1. Druk op Set/Cancel knop op de afstandsbediening om deze te activeren.

De afstandsbediening toont de uren die u heeft ingesteld.

De airconditioner zal automatisch uitgaan op de ingestelde tijd en de Timer uit indicator zal dan niet meer getoond worden. Als de Timer uit niet binnen 10 seconde ingesteld wordt, zal de airconditioner de instelling beëindigen.

• De tijd instellen stelt u in staat het te veranderen door op de Off knop te drukken. Druk op de Up of Down knop om de tijdsinstelling te wijzigen en druk daarna op de Set/Cancel knop om deze te activeren.
• U kunt de Off timer functie combineren met de On timer functie om de airconditioner of een gewenste tijd aan en daarna weer uit te zetten (zie pagina 25 voor meer informatie).

De Timer uit deactiveren

1. Druk op de Set/Cancel knop op de afstandsbediening.

De Timer uit die u ingesteld heeft zal geannuleerd worden en de Timer uit indicator zal niet meer getoond worden.

Timer aan en Timer uit combineren

U kunt de Timer aan en de Timer uit samen gebruiker voor een handiger gebruik van de timerfunctie.

1. Stel de timer aan in.

Druk op de On knop.

Stel de tijd in met de Up en Down knop.

Druk op de Set/Cancel knop om de Timer aan te activeren.

Zie pagina 23 voor meer gedetailleerde instructies over het instellen van de Timer aan.

1. Stel de Timer uit in.

Druk op de Off knop.

Stel de tijd in met de Up en Down knop.

Druk op de Set/Cancel knop om de Timer uit te activeren.

Wanneer u de tijd instelt, heeft u twee mogelijkheden:

Timer aan is korter dan Timer uit

De airconditioner zal aangaan en automatisch weer uitgaan. Het instellen van de timer moet gedaan worden terwijl de airconditioner uitstaat.

Bijvoorbeeld, als de Timer aan is ingesteld op 3 uur en de Timer uit op 5 uur zal de airconditioner automatisch uitgezet worden 3 uur na de ingestelde tijd en dan werken voor 2 uur voordat hij automatisch weer uitgezet wordt.

Timer aan is langer dan Timer uit

De airconditioner zal uitgaan en dan automatisch weer aangaan. Het instellen van de timer moet gedaan worden terwijl de airconditioner aanstaat.

Bijvoorbeeld, als de Timer aan is ingesteld op 3 uur en de Timer uit op 1 uur zal de airconditioner automatisch uitgezet worden 1 uur na de ingestelde tijd en dan werken voor 2 uur voordat hij automatisch weer aangezet wordt.

Zie pagina 24 voor meer gedetailleerde instructies over het instellen van de Timer uit.

De timer combinatie deactiveren

1. Druk op de Set/Cancel knop op de afstandsbediening.

Zowel de Aan als Uit timer zal geannuleerd worden en de indicatoren zullen niet meer getoond worden.

De geavanceerde functies gebruiken

DE GOOD SLEEP MODUS INSTELLEN

good' sleep modus

De good'sleespelt u in staat een comfortabele slaaptemperatuur in te stellen terwijl u energie bespaart en goed kunt slapen. De good'sleep aan ingesteld worden als de airconditioner aanstaat.

1. De bedieningsmodus instellen.

Druk op de Mode knop op de afstandsbediening totdat de Cool (Koelen) of Heat (Verwarmen) modus verschijnt op het scherm van de afstandsbediening.

De good'sleep functie is alleen beschikbaar in Cool (Koelen) en Heat (Verwarmen) modus.

1. Druk op de good'sleep knop op de afstandsbediening.

De good' sleep indicator en Timer uit indicator begint te knipperen op het scherm van de afstandsbediening.

1. Stel in hoe lang u wilt dat de airconditioner aanblijft.

Standaard is de good'sleep tijd ingesteld op 8 uur. Druk op de Up of Down knop op de afstandsbediening om de tijdinstelling te wijzigen terwijl de Timer uit indicator knippert.

U kunt de tijd tot 12 uur instellen waarbij de tijd met 30 minuten verspringt tot aan de eerste drie uur en vervolgens per uur.

1. Druk op Set/Cancel knop op de afstandsbediening om deze te activeren.

De afstandsbediening toont de uren die u heeft ingesteld. Wanneer de ingestelde tijd voorbij is zal de airconditioner automatisch uitgezet worden en zal de good' sleep indicator niet meer getoond worden.

Als de good' sleep modus niet binnen 10 seconde ingesteld wordt, zal de airconditioner de instelling beeindigen.

• De Temperatuur/Ventilatorsnelheid/Airswing kunnen aangepast worden na het instellen van good'sleep in Heat (Verwarmings) modus.
• De temperatuur kan aangepast worden. De airconditioner past automatisch de Ventilatorsnelheid/Air swing aan nadat de good' sleep is ingesteld in Cool (Koelen) modus.

Temperatuursveranderingen in gondd'sleep

Tijdens uw slaap past de good'sleep temperatuursinstelling automatisch aan in overeenkomst met de gewenste tijdsinstelling. De temperatuur en luchtstroom veranderen naar aanleiding van drie fasen; In slaap vallen, Goede nachtrust en Wakker worden. De airconditioner zal automatisch uitgeschakeld worden wanneer de ingestelde tijd vestreken is.

De good'sleep zorgt ervoor dat u tijdens zomer/winternachten geen problemen zult hebben met slapen.

① In slaap vallen : Laat u heerlijk in slaap vallen door de temperatuur te laten zakken.
② Goede nachtrust : Uw lichaam ontpant zich beter door de temperatuur licht te verhogen.
③ Wakker worden uitgood'sleep modus : Stelt u in staat wakker te worden in comfortabele ruimte.

• Stel de Timer uit ingood'sleep modus voor meer dan 5 uur. U zult zich verstoord voelen als de good'sleep modus te kort of te lang is ingesteld omdat de standaard staat ingesteld op 8 uur.
• Als degood' sleepmodus voor minder dan 4 uur is ingesteld zal de unit stoppen op de ingestelde tijd.

Als de good'sleepingesteld voor meer dan 5 uur zal tijdens het laatste uur de good'sleep modus functioneren in Wakker worden fase.

- De aanbevolen temperatuur is tussen 25°C\~27°C voor koelen en tussen 21°C\~23°C voor verwarmen.

Om goudsteepactiveren

1. Druk op de Set/Cancel knop op de afstandsbediening.

De good' sleep modus die u heeft ingesteld zal geannuleerd worden en de good' sleep indicator zal niet meer getoond worden.

De geavanceerde functies gebruiken

DE SMART SAVER FUNCTIE GEBRUIKEN

Deze functie helpt u energie te besparen door een temperatuurslimiet in te stellen tijdens koelmodus.

1. Druk op de Smart Saver knop van de afstandsbediening als de airconditioner in koelmodus werkt.

De Smart Saver indicator en de air swing indicator verschijnen op de display van uw afstandsbediening. De uitblaasliniaal gaat op en neer.

Als de temperatuur lager is 24°C zal deze automatisch verhoogt worden tot 24°C.

• De Smart Saver function is alleen beschikbaar in Cool (Koel) modus.
• Als de Smart Saver function is geactiveerd, kan de temperatuur ingesteld worden van 24°C\~30°C.
• Als de gewenste temperatuur lager is dan 24°C, kunt u de Smart Saver uitzetten door op de Smart Saver knop te drukken.
• De Temperature/Venitlatorsnelheid kan ook handmatig aangepast worden (zie stap 3\~4 op pagina 15 voor instructies).
• De luchtstroom kan handmatig aangepast worden (zie pagina 19 voor instructies).
• Indien u op de Mode knop drukt terwijl de Smart Saver functie is ingeschakeld dan zal deze geannuleerd worden.

De Smart Saver functie deactiveren

1. Druk op de Smart Saver knop van de afstandsbediening terwijl de Smart Saver aan is.

De Smart Saver functie wordt geannuleerd en de Smart Saver indicatie zal verdwijnen van de display.

DE mpjNCTIE GEBRUIKEN

De mpi (micro plasma ion) functie genereert waterstof (H) en zuurstof (O₂) ionen waardoor schadelijke stoffen als virussen en microben geneutraliseerd worden.

1. Druk op de mpi knop van de afstandsbediening.

De mpi indicator zal verschijnen op de afstandsbediening.

- Dempi functie kunt u selecteren als uw airconditioner aan/uit is.

- Dempi functie is automatisch ingeschakeld als u de airconditioner aanzet.

De mpictie deactiveren

1. Druk op de mpi van de afstandsbediening als de functie is ingeschakeld.

mpi

De mpi functie wordt geannuleerd.

De verdamper schoonmaak functie voorkomt dat er schimmel kan groeien door het vocht buiten de binnenunit te houden. Uw binnenunit verdampt het vocht binnenin de unit. Activeer deze functie voor schonere en gezondere lucht.

1. Druk op Evap. CLEAN 📋knop.

▶ Wanneer de airconditioner uitstaat.

De Verdamper schoonmaak indicator op de buitenunit verschijnt op het scherm van de unit en de verdamper schoonmaak functie begint.

▶ Wanneer de airconditioner aanstaat.

De Verdamper schoonmaak indicator op de binnenunit verschijnt op het scherm van de unit en de verdamper schoonmaak functie begint nadat de airconditioner uitgaat.

De verdamper schoonmaak tijd kan variëren afhankelijk van de voorgaande gebruikte modus.

Auto(Auto koel), Koel, Droog modus : ongeveer 30 minuten.

Auto(Auto warmte), Warmte, Ventilator modus : ongeveer 15 minuten.

Wanneer de airconditioner aanstaat, zal de Auto schoonmaakfunctie beginnen nadat de airconditioner uitgaat.

De geavanceerde functie gebruiken

DE COMFORT CARE FUNCTIE GEBRUIKEN

De sensor in de binnenunit meet de temperatuur en de luchtvochtigheid in de kamer en regelt de temperatuur en ventilatorsnelheid automatisch voor een optimaal comfort.

1. Druk op de Comfort Care knop van de afstandsbediening als de airconditioner in koelmodus staat.

De Comfort Care indicator en de air swing indicator verschijnen automatisch op de display.

De airconditioner regelt de ventilatorsnelheid automatisch en past de temperatuur aan op basis van de gemeten temperatuur en luchtvochtigheid.

• De Comfort Care functie is alleen beschikbaar in Cool (Koel) modus.
• Als de Comfort Care functie is geactiveerd wordt de temperatuur automatisch aangepast en wordt de indicatie R_U op de display getoond.
• De luchtstroom kan automatisch aangepast worden (zie pagina 19 voor instructies).
• Als u op de Mode knop drukt wanneer de Comfort Care functie is ingeschakeld wordt de Comfort Care geannuleerd.

De Comfort Care functie deactiveren

1. Druk op de Comfort Care knop als de Comfort Care functie is ingeschakeld.

De Comfort Care functie zal geannuleerd worden en de Comfort Care indicator zal van de display verdwijnen.

De airconditioner schoonmaken en onderhouden

DE BUITENKANT SCHOONMAKEN

1. Stof het oppervlak af met een licht vochtige of droge doek.

Gebruik geen benzeen, verdunningsmiddel of Chloor.

HET FILTER RESETTEN

De filter indicator op het binnendeel zal oplichten wanneer het filter schoongemaakt moet worden. Na het schoonmaken van het filter drukt u op de Filter Reset knop voor 3 seconden om het indicatie teken te deactiveren.

De airconditioner schoonmaken en onderhouden

HET FILTER SCHOONMAKEN

Als u het filter schoonmaakt dient de airconditioner uitgeschakeld te zijn.

Luchtfilter

Het wasbare op schuimgebaseerde luchtfilter haalt grote deeltjes uit de lucht. Het filter moet schoongemaakt worden met een stofzuiger of kan met de hand gewassen worden.

1. Open het voorpaneel.

Pak het voorpaneel stevig beet en kantel het paneel voorzichtig omhoog tot de kap rust op de steunhaakjes.

1. Trek het luchtfilter uit het binnendeel.

1. Maak het luchtfilter schoon met een stofzuiger of een zachte borstel. Als het filter zeer smerig is kunt het onder de kraan afspoelen. U dient het dan eerst te laten drogen voordat u het filter terugplaatst.

- Bij een regelmatig gebruik dient u het filter iedere twee weken schoon te maken.

- Als het filter niet droogt in een goed geventileerde ruimte kan deze onaangenaam gaan ruiken. Als dit gebeurt dient u het filter opnieuw af te spoelen en het te laten drogen in een goed geventileerde ruimte.

1. Plaats het filter terug in het binnendeel.
2. Sluit het voorpaneel.

Het Biofilter

Het Biofilter filtert de lucht van schadelijk stoffen. U kunt het filter schoonmaken met een stofzuiger of door het met de hand te wassen.

1. Open het voorpaneel.

Pak het voorpaneel stevig beet en kantel het paneel voorzichtig omhoog.

1. Verwijder het luchtfilter.

2. Schuif het Biofilter (lichtblauw) uit de houder.

Het Biofilter kan geplaatst worden in een van de 4 houders.

1. Maak het Biofilter schoon met een stofzuiger of zachte borstel.

1. Plaats het Biofilter in de oorspronkelijke positie terug.

2. Sluit het voorpaneel.

Maak het Biofilter eens in de drie maanden schoon. Deze aanbevolen schoonmaaktermijn is afhankelijk van het gebruik en de omgeving.

De airconditioner schoonmaken en onderhouden

HET FILTER VERVANGEN

Actief koolsstof filter

Het actief koolstof filter absorbeert sigarettenrook, huisdieren geuren en andere onaangename geuren op een efficiënte manier. Het schoonmaken van het actief koolstof filter is eenvoudig, verwijder het oude filter en vervang deze met een nieuwe.

1. Verwijder het voorpaneel.

Pak het voorpaneel stevig beet en kantel het voorpaneel voorzichtig omhoog.

1. Laat deodoriserende filter (kleur: zwart) eruit glijden om deze uit de opening te halen.

Het Actief koolstof filter kan in elk van de 4 openingen onder het luchtfilter geplaatst worden.

1. Installeer het nieuwe actief koolstof filter weer op zijn plaats.
2. Maak het voorpaneel weer vast.

Plaats de haken die in het midden van het paneel zitten in de juiste gleuven en schuif het dan naar boven. Druk daarna op het onderste en middelste deel van het paneel.

- De vervangingstermijn van het actief koolstof filter is afhankelijk van het gebruik en de omgeving waarin het gebruikt wordt.

UW AIRCONDITIONER ONDERHOUDEN

Als u de airconditioner voor langere tijd niet zult gebruiken droog de airconditioner dan om te zorgen dat deze in de beste staat blijft.

1. Droog de airconditioner zorgvuldig door deze voor 3-4 uur in Ventilator modus te zetten en de stekker eruit te halen. Als er vocht achterblijft in onderdelen kan dit leiden tot interne schade.

2. Droog de interne onderdelen van de airconditioner voordat u de airconditioner weer gaat gebruiken door deze voor 3-4 uur in de Ventilator modus te zetten. Hierdoor worden geuren verwijderd die eventueel zijn ontstaan door vochtigheid.

Periodieke controles

Raadpleeg het volgende schema om uw airconditioner goed te onderhouden.

Type Beschrijving		Maandelijks	Elke 4 maanden	Een keer per jaar
Binnenunit	Het luchtfilter schoonmaken (1)	●
	De condensatie afvoerbak schoonmaken (2)			●
	De verdamper goed schoonmaken (2)			●
	De condensatie afvoerpijp schoonmaken (2)		●
	De batterijen van de afstandsbediening vervangen (1)			●
Buitenunit	De condensor van de unit schoonmaken (2)		●
	Controleren dat alle elektronische onderdelen goed vastzitten (2)			●
	De ventilator schoonmaken (2)			●
	Controleren dat de ventilator goed vastzit (2)			●
	De condensatie afvoerbak schoonmaken (2)			●

De controle en onderhoudshandelingen die hierboven omschreven staan, zijn belangrijk om de efficiëntie van de airconditioner te garanderen. De frequentie van deze handelingen verschilt afhankelijk van de kenmerken van het gebied, de hoeveelheid stof, etc.

(1) De beschreven handeling moet vaker uitgevoerd worden als het installatiegebied zeer stoffig is.
(2) Deze handelingen moeten altijd uitgevoed worden door bekwaam personeel. Raadpleeg de Installatiehandleiding voor meer informatie.

De airconditioner schoonmaken en onderhouden

DE AIRCONDITIONER ONDERHOUDEN

Interne beschermingsmechanismen

De onderstaande beschermingsmechanisme voorkomen dat uw airconditioner beschadigd.

TypeOmschrijving
Ontdooiingscyclus	De ventilator van het binnendeel zal tijdens de ontdooicyclus worden uitgeschakeld om tochtverschijnselen te voorkomen. Na beëindiging van de ontdooicyclus wordt de ventilator weer automatisch ingeschakeld.
Compressor beschermings-mechanisme	De airconditioner start niet meteen om de compressor in het buitend-eel te beschermen. Het buitendeel zal na ongeveer 3 minuten opstarten.

De ontdooiingscyclus wordt ingeschakeld om rijpvorming op het buitendeel te verwijderen in Heat (Verwarmings) modus.

PROBLEEMOPLOSSING

Raadpleeg het volgende schema om uw airconditioner niet goed functioneert. Dit kan u tijd en onnodige uitgaven besparen.

PROBLEEM OPLOSSING
De airconditioner werkt niet meteen nadat deze opnieuw gestart wordt.	Het apparaat start niet meteen vanwege het beschermende mechanisme om te voorkomen dat de unit overbelast wordt.De airconditioner zal na 3 minuten starten.
De airconditioner werkt helemaal niet.	Controleer dat de stekker er goed in zit. Steek de stekker goed in het stopcontact.Controleer of de stroomonderbreker uitstaat.Controleer of er een stroomuitval is.Controleer uw zekering.
De temperatuur verandert niet.	Controleer of de unit in Ventilator modus staat. Druk op de Mode knop op de afstandsbediening om een andere mode te selecteren.
De koele(warme) lucht komt niet uit de airconditioner.	Controleer of de ingestelde temperatuur hoger(lager) is dan de huidige temperatuur. Druk op de Temperatuur ▼ of ▲ knop op de afstandsbediening om de ingestelde temperatuur te wijzigen. Druk op de Temperatuur ▼ of ▲ knop om de temperatuur te verhogen of verlagen.Controleer of het luchtfilter geblokkeerd wordt door vuil. Maak het luchtfilter elke 2 weken schoon.Controleer of de airconditioner net aan heeft gestaan. Als dat zo is, wacht dan 3 minuten.
De ventilatorsnelheid verandert niet.	Controleer of de unit in Auto of Droog modus staat. De airconditioner past automatisch de ventilator snelheid aan naar Auto in Auto/Droog modus.
Timer functie is niet ingesteld.	Controleer of u de Set/Cancel knop hebt ingedrukt nadat u de tijd hebt ingesteld.
Geuren blijven in de kamer hangen.	Controleer of het apparaat in een rokerig gebied functioneert en of er een geur van buiten naar binnen komt. Zet de airconditioner in Ventilator modus of zet de ramen open om de kamer te luchten.
De airconditioner maakt een bubbelgeluid.	U kunt een bubbelgeluid kan horen wanneer het koelmiddel door de compressor circuleert. Zet de airconditioner in een geselecteerde modus.
Water drupt van de luchtstroombladen af.	Controleer of de airconditioner voor een lange tijd heeft gekoeld met de luchtstroombladen naar beneden gericht. Condensatie kan gegenereerd worden door het verschil in temperatuur.
De afstandsbediening werkt niet.	Controleer of de batterijen het nog doen.Zorg ervoor dat de batterijen juist geplaatst zijn.Zorg ervoor dat er niets in de weg zit van de afstandsbedieningsensor.Controleer of er een sterk verlichtingsapparaat in de buurt van de airconditioner staat. Sterk licht van fluorescerende lampen of neon kunnen elektrische golven verstoren.

SYMPTOMEN	CONTROLEER FOUT MODUS (GETOOND)	MANAGEMENT
Het abnormale teken wordt getoond.	Een teken wordt getoond op het LED scherm zoals E101, E121, E122, E154, E162, E186, Alle tekens knipperen , , , E221, E237, E251, E416, E458, E461, E462, E464, E465, E467, E468, E469, E471, E472, E554, E556	Als er iets niet goed is met dit product neem dat contact op met het dichtstbijzijnde contact centrum.

BEDIENINGSMARGES

De onderstaande tabel geeft de temperatuur en vochtigheidsmarges aan waarin de airconditioner functioneert. Raadpleeg de tabel voor efficiënt gebruik.

MODUS	BEDIENINGSTEMPERATUUR		BINNEN VOCHTIGHEID	IN ANDERE CONDITIES
	BINNEN BUITEN
KOELEN1	6°C tot 32°C -10°C	tot 43°C 80% of minder		Op de binnenunit kan condensatie ontstaan met het risico dat er water afwaait of op de grond drupt.
VERWARMEN	27°C of minder -	15°C tot 24°C -		Interne bescherming wordt ingeschakeld en de airconditioner stopt.
DROGEN1	8°C tot 32°C -10°C	tot 43°C -		Op de binnenunit kan condensatie ontstaan met het risico dat er water afwaait of op de grond drupt.

De gestandaardiseerde temperatuur voor verwarmen is 7°C. Als de buitentemperatuur daalt tot 0°C of minder, kan het zijn dat de verwarmingscapaciteit verminderd wordt afhankelijk van de temperatuurconditie. Als de koeling gebruikt wordt bij meer dan 32°C (binnentemperatuur), koelt het niet op zijn volledige capaciteit.

Memo

SAMSUNG

ELECTRONICS

Wereldwijd contact met SAMSUNG:

Voor Nederland: www.samsung-airco.nl

Voor Belgie: www.samsung-airco.be
