GEBRUIKSAANWIJZING Espresso Piston Douwe Egberts

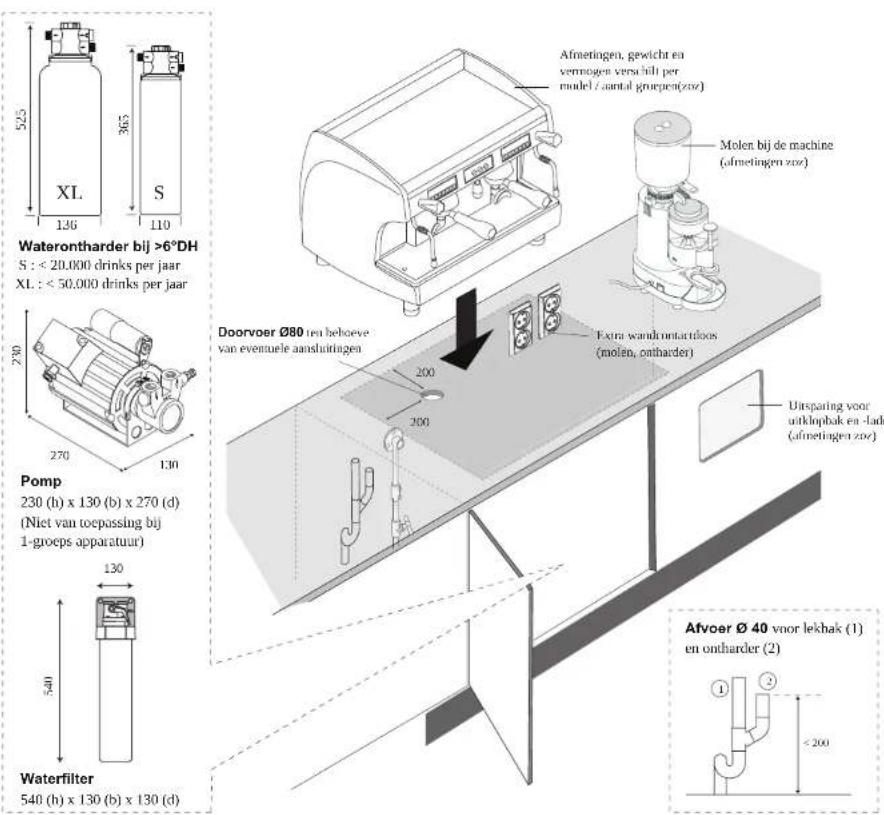

Om de apparatuur in bedrijf te kunnen stellen, is het noodzakelijk dat de aansluitpunten voor plaatsing op de juiste manier zijn aangelegd. In de tekening vindt u benodigde ruimte voor installatie en service. Op de achterzijde van dit blad vindt u aanvullende maatvoering. De wandcontactdoos en stopkraan dienen in dezelfde ruimte als de apparatuur en eenvoudig bereikbaar te zijn. Onze installatietechnicus draagt voor de installatie van de automaat vanaf de wandcontactdoos en de wateraansluiting. Voor eventuele doorvoeropeningen in werkbladen dient u zelf zorg te dragen. De apparatuur is alleen geschikt voor gebruik binnenshuis. (1\~32 °C, tot 80% RH)
Elektra (conform NEN1010) :
- 3 Groepsmachines: 400V 3N\~/50Hz, 16A Perilex of CFE-Form wandcontactdoos, max.1 meter afstand tot de machine
2 Groepsmachines :
- Wandcontactdoos met randaarde, 230VAC/50Hz, 16A max.1 meter alstand tot de machine
Drinkwateraansluiting (conform NEN1006) :
- 15 mm leiding - Muurplaat 1/2" inwendig, max. 1 meter afstand tot de machine (1) - Controleerbare keerklep (2) - Stopkraan (3)
- Dynamische druk min. 1 bar bij 10 liter/min Statische druk max. 8 bar non-shock - Waterhardheid : ≤ 6 ^o DH
Overig :
- Minimaal 30 cm afstand tussen wateraansluitpunt en wandcontactdoos, - De wandcontactdoos mag niet onder het wateraansluitpunt geplaatst zijn. - Plaats de apparatuur op een aparte electra grnep. - Houd achter de machine = 5 cm ruimte vrij voor ventilatie, - Houd aan weerzijde van de machine = 10 cm ruimte vrij voor service. - Gebruik van een wasmachinekraan is voor espresso apparatuur niet toegestaan.
DOUWE EGBERTS PROFESSIONAL
Piston Espresso
Aansluitvoorwaarden

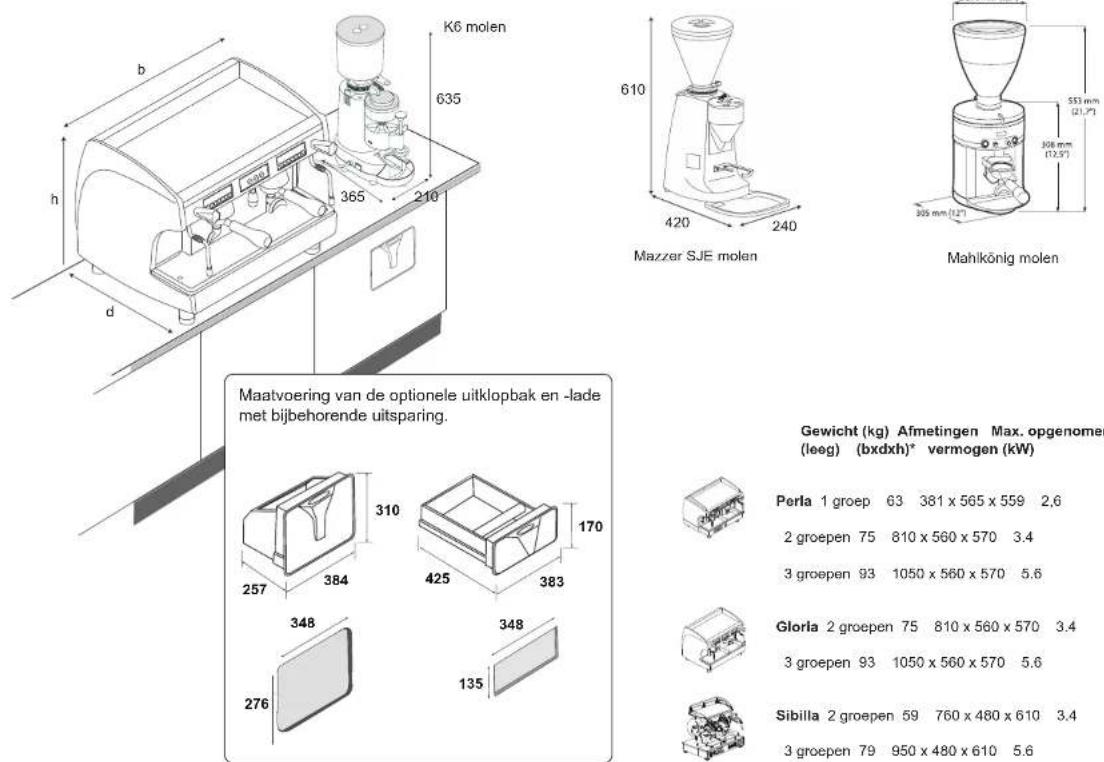

Op dit blad vindt u aanvullende maalvoering. Voor meer informatie kunt u contact opnemen met de technische helpdesk op telefoonnummer 030-2978012. Voor gedetailleerde informatie over de apparatuur verwijzen we graag naar de brochure.
Perla 1 groep 63 381 x 565 x 559 2,6
2 groepen 75 810 x 560 x 570 3.4
3 groepen 93 1050 x 560 x 570 5.6
Gloria 2 groepen 75 810 x 560 x 570 3.4
3 groepen 93 1050 x 560 x 570 5.6
Sibilla 2 groepen 59 760 x 480 x 610 3.4
3 groepen 79 950 x 480 x 610 5.6
* Zorg voor goede toegankelijkheid aan beide zijden en onder het werkblad ten behoeve van servicewerkzaamheden
