Type product	Elektriciteitsmeter
Merk	Plugwise
Model	Sub 803
Afmetingen (ong.)	100 x 50 x 30 mm
Gewicht (ong.)	100 g
Voeding	Batterij CR2032
Communicatie	Zigbee (2,4 GHz)
Meetparameters	Vermogen (W), energie (kWh), spanning (V), stroom (A)
Nauwkeurigheid	±1% typisch
Maximale stroom	16 A
Maximaal vermogen	3680 W (230 V)
Display	Geen display; gegevens via app
Toepassing	Plugwise Home/App voor monitoring
Omgeving	Binnengebruik, droge ruimte
Beschermingsgraad	IP20
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud	Afnemen met droge doek; vervang batterij indien nodig
Veiligheid	CE-markering, geschikt voor huishoudelijk gebruik
Reparatie	Batterij vervangbaar; overige onderdelen niet zelf repareren

Veelgestelde vragen - Sub 803 Plugwise

Hoe installeer ik de Plugwise Sub 803 elektriciteitsmeter?

Plaats de meter tussen het apparaat en het stopcontact. De Sub 803 is een stekkermeter die u eenvoudig in het stopcontact steekt en vervolgens het te meten apparaat aansluit.

Hoe koppel ik de Sub 803 aan de Plugwise app?

Zorg dat de Plugwise Home-stick of -hub is aangesloten. Open de app, ga naar 'Apparaten toevoegen' en volg de instructies. Houd de knop op de meter 3 seconden ingedrukt tot het lampje knippert om de koppelingsmodus te activeren.

Welke gegevens kan ik met de Sub 803 meten?

De meter meet het vermogen in watt, het energieverbruik in kWh, de spanning in volt en de stroom in ampère. Via de app krijgt u real-time en historische gegevens.

Hoe lang gaat de batterij mee?

De ingebouwde CR2032-batterij gaat ongeveer 2 tot 3 jaar mee, afhankelijk van het gebruik. U krijgt een melding in de app als de batterij bijna leeg is.

Kan ik de Sub 803 buitenshuis gebruiken?

Nee, de meter is geschikt voor binnengebruik en mag niet worden blootgesteld aan vocht of extreme temperaturen. Gebruik hem alleen in droge ruimtes.

Wat moet ik doen als de meter niet reageert?

Controleer of de batterij nog goed is. Vervang indien nodig de CR2032-batterij. Reset de meter door de knop 10 seconden ingedrukt te houden. Probeer opnieuw te koppelen via de app.

Is de Sub 803 geschikt voor zware apparaten zoals een wasmachine?

Ja, de meter kan tot 16 A (maximaal 3680 W bij 230 V) aan, wat voldoende is voor de meeste huishoudelijke apparaten. Controleer wel het piekvermogen van uw apparaat.

Hoe nauwkeurig is de meting?

De nauwkeurigheid is ±1% typisch, wat voldoende is voor energiebewaking. Voor facturatie-doeleinden is een gekalibreerde meter nodig.

Kan ik meerdere Sub 803 meters tegelijk gebruiken?

Ja, u kunt meerdere meters aan één Plugwise Home-netwerk toevoegen. Elke meter wordt apart weergegeven in de app.

Wat betekent het knipperende lampje op de meter?

Een knipperend groen lampje betekent dat de meter in de koppelingsmodus staat. Een constant groen lampje geeft aan dat de meter is verbonden. Een rood lampje duidt op een fout, zoals een lege batterij.

GEBRUIKSAANWIJZING Sub 803 Plugwise

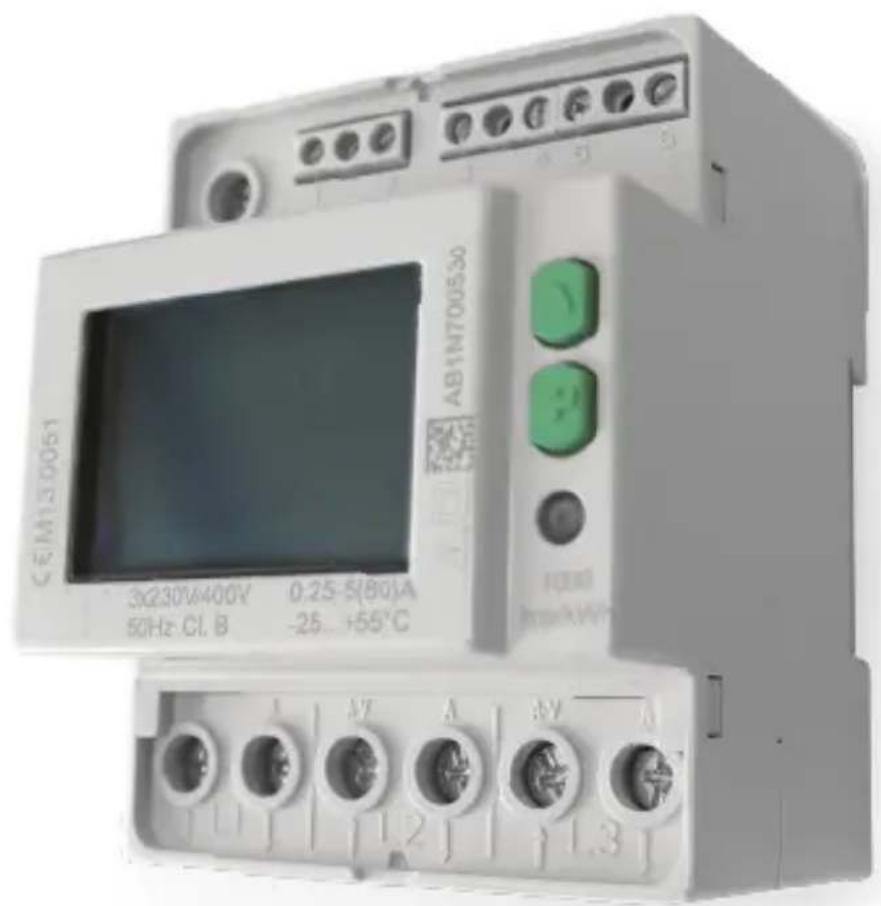

Installatiehandleiding Sub 803

In combinatie met de Smile S03

Alleen van toepassing op een installatie combinatie van de Sub 803 samen met de Smile S03.

Inbouw van de Sub 803 dient door een erkend installateur uitgevoerd te worden.

070490-UM-r01

Informatie voor de installateur

Gebruik de algemene handleiding voor de aansluiting van de 3-fase pulsmeter op uw apparaat of meter.

Vervolgens sluit u de Smile S03 aan op de Sub 803. Indien sprake is van één nulkabel dient u deze van te voren te splitsen.

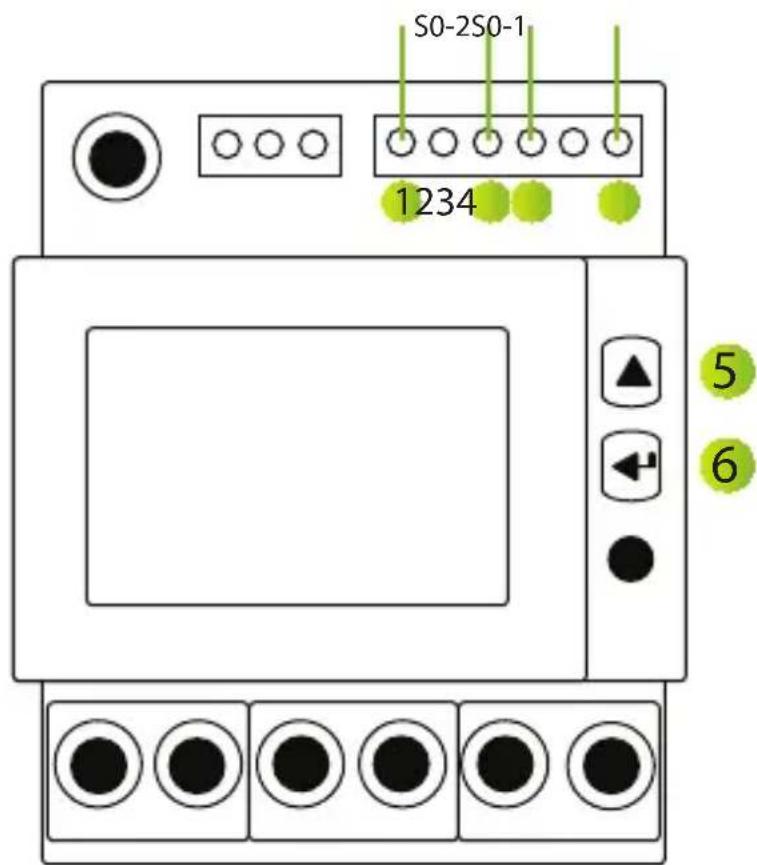

1. Pulsuitgang registratie productie
2. Nulaansluiting
3. Nulaansluiting
4. Pulsuitgang registratie verbruik
5. "Up key"
6. "Enter key"

Op de S0-2 pulsuitgang sluit u de kabel van de Smile aan die de productie registreert (1) en de nulkabel (2). Vervolgens sluit u de nulkabel (3) en de kabel van de Smile die het verbruik registreert aan op de S0-1 pulsuitgang (4).

Om de pulsmetingen een richting te geven maakt u gebruik van de "Up key" (5) en de "Enter key" (6), zoals rechts beschreven.

Pulsrichting instellen:

Druk op de knop tot er "setup" in het scherm staat.

Houdt de knop 3 seconden ingedrukt. Er komt S0-1 -> kWh in het scherm te staan (verbruik).

Druk op de knop. Er komt S0-2 in het scherm te staan.

Druk de knop in om de instellingen te wijzigen

Druk enkele malen de knop in totdat er S0-2 <- kWh in het scherm komt te staan (productie).

Houdt de knop 3 seconden ingedrukt totdat er "save" in het scherm staat.

Druk nogmaals op de knop om te bevestigen dat u de instellingen op wilt slaan.

Technische specificaties

Voltage: 3 x 230/400VAC	Frequentie: 50Hz Max stroom: 80A
Nauwkeurigheid: Klasse 2 volgens EN 62053-23Aanvullende goedkeuring: MID (optioneel)Uitvoer: 2 configureerbare pulsuitgangen 100 imp./kWh; EN-62053-31
Afmetingen:90 x 72 x 65 mm	Geschikt voor draaddikte:1,5 - 35 mm2
