Product	Alecto WS-5000 Weerstation
Type	Weerstation met draadloze buitensensor
Voeding binnenunit	3 x 1,5V AA alkaline batterijen
Voeding buitenunit	2 x 1,5V AA alkaline batterijen
Meetbereik binnentemperatuur	-10°C tot +60°C (14°F tot 140°F)
Meetbereik buitentemperatuur	-40°C tot +60°C (-40°F tot 140°F)
Meetbereik luchtvochtigheid binnen/buiten	10% tot 99% relatieve vochtigheid
Meetbereik luchtdruk	300 hPa tot 1100 hPa
Meetbereik neerslag	0 tot 9999 mm
Meetbereik windsnelheid	0 tot 50 m/s (0 tot 100 mph)
Meetbereik lichtintensiteit	0 tot 400.000 Lux
UV-index	0 tot 12+
Zendfrequentie	868 MHz
Reikwijdte	± 50 meter
Display	LCD met instelbaar contrast
Tijdontvangst	DCF-77 (radiogestuurd)
Weersvoorspelling	Icoonge baseerd op luchtdruk trend
Geheugencapaciteit	4080 metingen (instelbaar interval via PC)
PC-koppeling	USB, software EasyWeatherPlus (Windows)
Garantie	24 maanden

Veelgestelde vragen - WS-5000 ALECTO

Hoe sluit ik de sensoren aan op de zendunit?

Sluit alle draden van de sensoren aan volgens de tekening in de handleiding. Plaats 2 AA-batterijen in de zendunit en 3 AA-batterijen in de binnenunit. Druk op de resetknop onder de zonnecelunit en wacht 10 minuten zonder aanraken.

Hoe lang duurt het voordat de DCF-tijd wordt ontvangen?

De ontvangst van de DCF-tijd kan tot 24 uur duren. Zorg dat de zendunit niet naast metalen oppervlakken of zware apparaten staat. Het signaal wordt via de buitenunit naar de binnenunit gestuurd.

Wat moet ik doen als de sensoren geen verbinding maken?

Verwijder de batterijen uit beide units, wacht minimaal 10 minuten en plaats ze terug. Druk op de resetknop van de zonnecelunit. Herhaal de procedure indien nodig.

Hoe kan ik de tijd handmatig instellen?

Druk op menu tot de tijdzone knippert, druk op enter. Gebruik ▲ of ▼ om de tijdzone, 12/24-uurs weergave, uren en minuten in te stellen. Druk op history om te verlaten. Let op: DCF-tijd heeft voorrang.

Hoe stel ik de weersvoorspelling in?

De weersvoorspelling toont iconen zoals zonnig, bewolkt of regen. De luchtdruk trend (pijltjes omhoog/omlaag) geeft de verandering aan. U kunt de wijzigingsdrempel (2-4 hPa) en stormdrempel (3-9 hPa) aanpassen via menu-toets (5x).

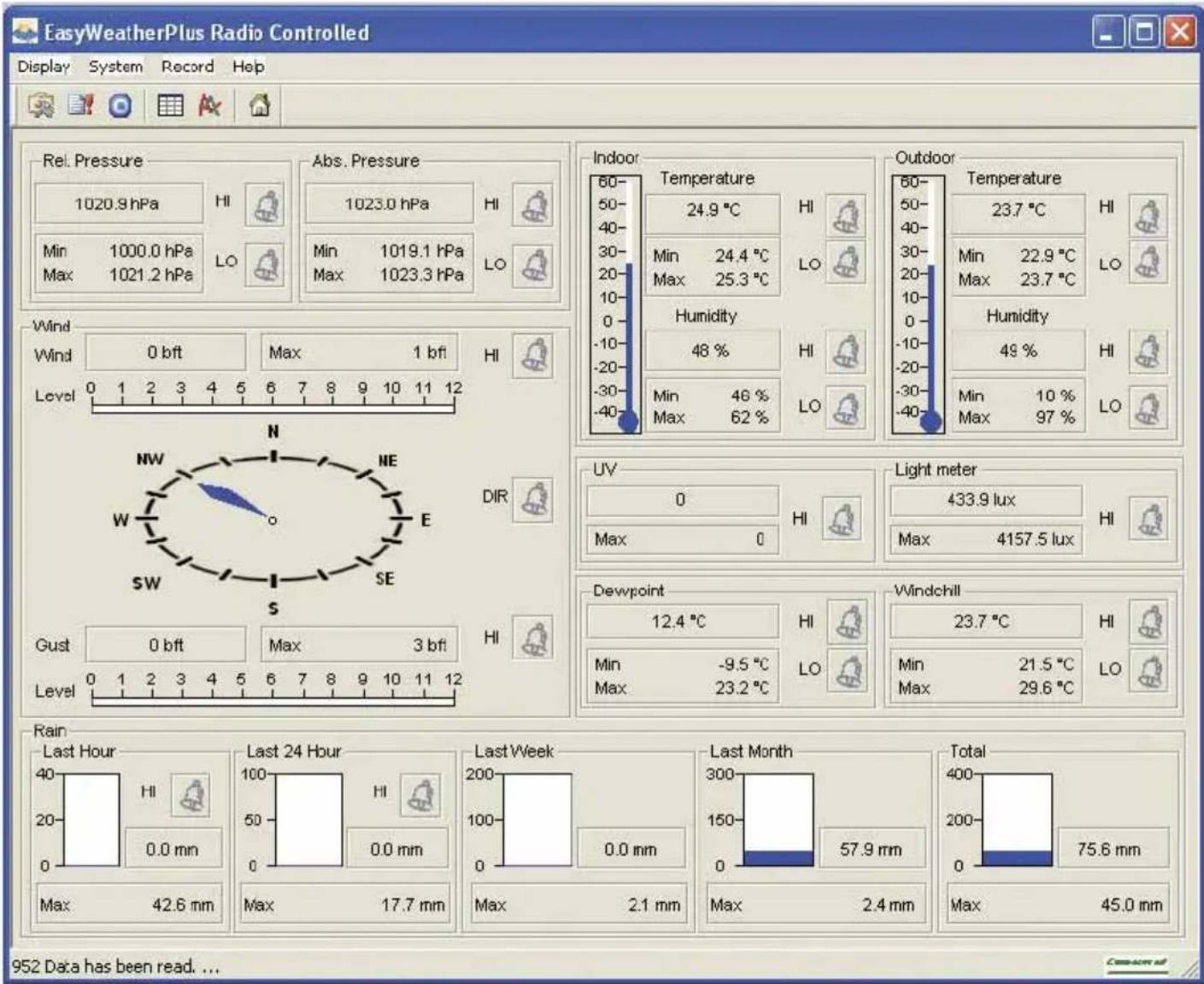

Hoe kan ik de gegevens naar mijn PC overzetten?

Installeer de EasyWeatherPlus software van de CD-ROM of website. Verbind de binnenunit via USB met de PC. Start de software en de gegevens worden automatisch overgezet. U kunt ook instellingen aanpassen en grafieken bekijken.

Wat betekenen de pictogrammen op het display?

Het display toont onder andere: DCF-ontvangst, batterij-indicatie, weertrend, alarm, windrichting, UV-index en neerslag. Raadpleeg het overzicht in de handleiding voor de volledige legenda.

Hoe reset ik het weerstation naar fabrieksinstellingen?

Houd de ▲-toets 20 seconden ingedrukt. Alle fabriekswaarden worden hersteld. U kunt ook de batterijen verwijderen en na 10 minuten terugplaatsen voor een reset.

Hoe kan ik het alarm instellen?

Druk 2x op menu tot de datumweergave knippert, druk op enter. Stel de alarmtijd in via ▲/▼ en druk op on/off om het alarm te activeren. Druk op history om te verlaten.

Hoe onderhoud ik het weerstation?

Plaats de binnenunit niet in direct zonlicht en uit de buurt van warmtebronnen. Zorg dat de mast waterpas staat voor correcte regenmeting. Reinig de sensoren met een zachte doek. Vervang batterijen tijdig bij indicatie.

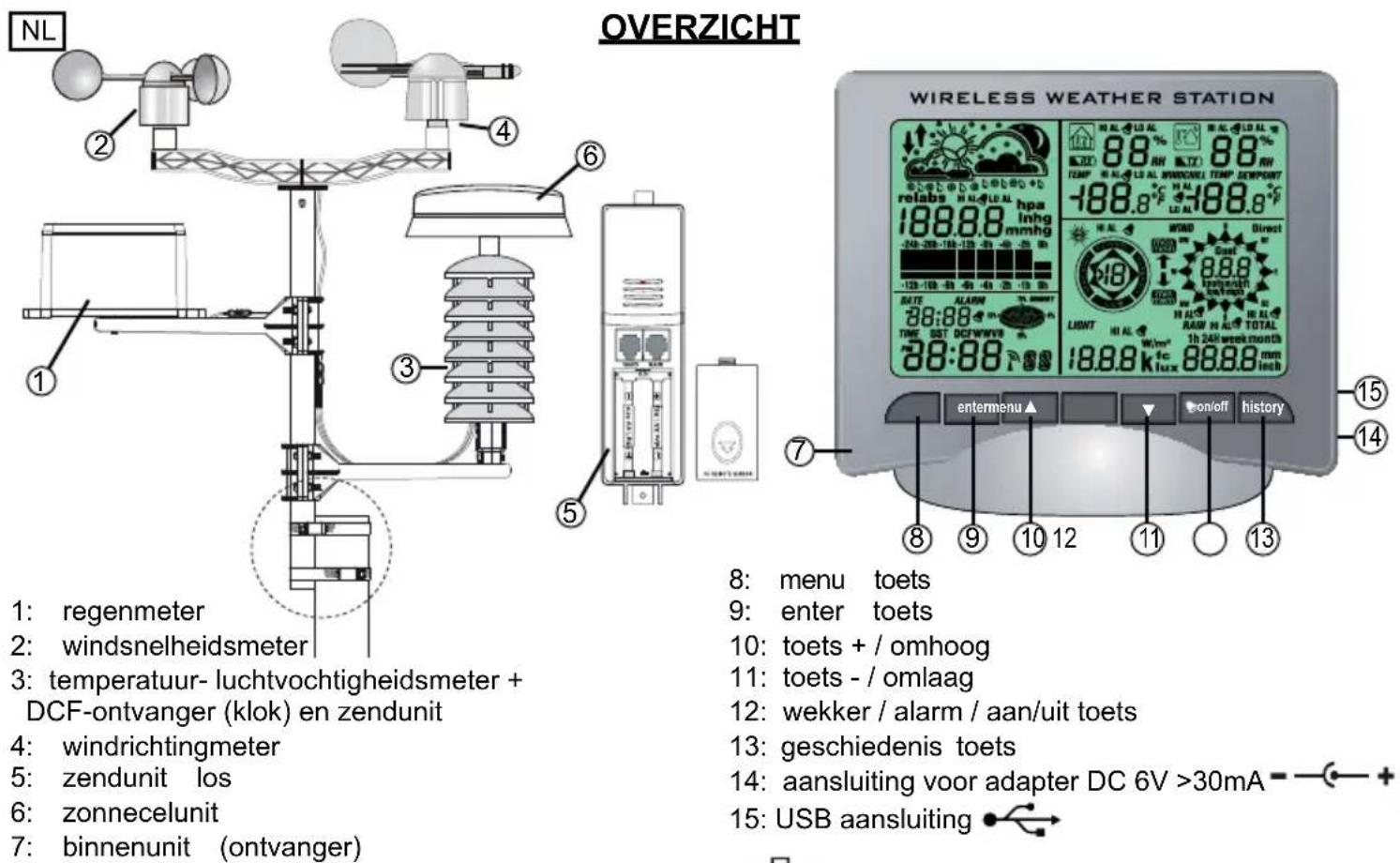

GEBRUIKSAANWIJZING WS-5000 ALECTO

Weerstation met draadloze buitensensor

3: temperatuur- luchtvochtigheidsmeter + DCF-ontvanger (klok) en zendunit

4: windrichtingmeter

5: zendunit los

6: zonnecelunit

7: binnenunit (ontvanger)

8: menu toets
9: enter toets
10: toets + / omhoog
11: toets - / omlaag
12: wekker / alarm / aan/uit toets
13: geschiedenis toets
14: aansluiting voor adapter DC 6V >30mA = -← +
15: USB aansluiting

Sluit alle draden van de buitenunit aan volgens bovenstaande tekening

Plaats 2 batterijen in de zendunit

Plaats 3 batterijen in ontvanger en wacht op piepjes

Druk dan op de reset knop onder op de zonnecelunit.

Nu gedurende 10 minuten niets aanraken of activeren.

Na 10 minuten kunt u de sensoren activeren en moeten de waardes op het scherm komen.

Let wel dit kan enige tijd duren omdat waardes ivm stroomverbruik niet continue gestuurd worden.

De juiste waarde voor de DCF klok kan zelfs 24 uur duren.

Uitrichten van de windwijzer.

Net onder het kapje van de windwijzer staan de windrichtingen, N(noord), E(oost), S(zuid) en W(west) aangegeven. Draai de mast zo dat deze overeenko-

2 men met de werkelijke windrichtingen.

INSTALLATIE

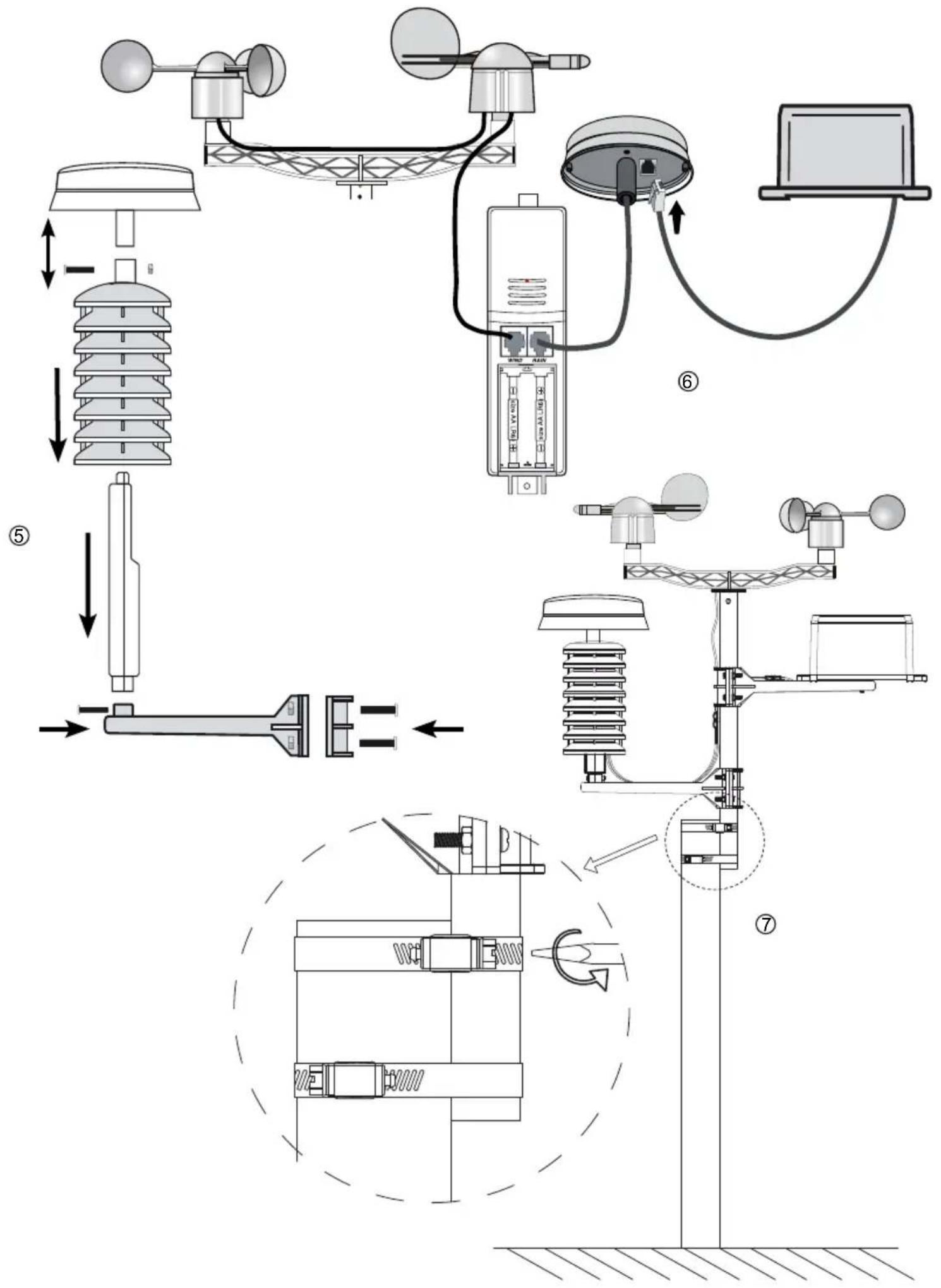

De gehele installatie kan voor gebruik worden geïnstalleerd. Zie voor het installeren van de buiten-sensoren bijgevoegde bouwbeschrijving.

Zendunit:

Schuif éerst de regenkap van de zendunit. De deksel van het batterijvakje kan met een schuivende beweging van het batterijvakje worden verwijderd.

Sluit alle componenten aan op de zendunit.

Plaats twee alkaline batterijen type AA 1,5Volt met de juiste polariteit in het batterijvak van de zendunit. Het LED indicatielampje zal 3 seconden gaan branden. Het batterijvakje kan nu worden dichtgemaakt. Om de aanmelding met de binnenunit correct te laten verlopen direct na het plaatsen van de batterijen in de zendunit, de batterijen in de binnenunit plaatsen (zie hieronder).

Binnenunit:

Plaats drie alkaline batterijen type AA 1,5 volt met de juiste polariteit in het batterijvak van de binnen-unit. Na het plaatsen zal de binnenunit een pieptoon geven. Het display zal even alle segmenten laten op- lichten. Daarna verschijnt icoon “in het display ten teken dat de binnenunit op zoek is naar de zendunit.

Druk nu op de reset knop onder op de zonnecelunit Nu gedurende 10 minuten niets aanraken of activeren

De units zijn nu op elkaar aangemeld. Afhankelijk van de opgenomen meetwaarde maakt de buitenunit contact met de binnen-unit om nieuwe meetwaarden over te zenden. Het overzenden van de DCF tijd zal langer duren. Als de DCF tijd compleet is ontvangen wordt deze overgezonden naar de binnenunit. In het display verschijnt DCF en het ontvangst icoon 📋 licht op. De klok maakt nu gebruik van de DCF tijd.

LET OP: tijdens de aanmeld procedure de toetsen niet aanraken.

Mocht het aanmelden niet zijn gelukt, kunt u de procedure nogmaals herhalen. Wacht echter minimaal 10 minuten alvorens de verwijderde batterijen weer terug te plaatsen en de zonnecel unit aan te sluiten.

Opmerking:

De zendunit kan ook worden gebruikt zonder regen-, zonnecel- en/of windsensor. Op het display verschijnt de waarde “--” of de waarde “0”. De binnenunit functioneert ook als de zendunit niet is aangemeld.

Alle gegevens die worden gestuurd door de zendunit

zullen niet worden aangegeven op het display.

Aansluitpunten voor de sensors op de zendunit. Zonnecel komt op RAIN.

DISPLAY OVERZICHT

1: tijdweergave
2: indicatie DST (zomertijd) nvt. in combinatie met DCF ontvanger
3: indicatie DCF ontvangstsignaal
4: indicatie WWVB ontvangstsignaal ( WWVB is Amerikaans klok signaal)
5: DCF ontvangst indicatie
6: weergave seconden
7: licht intensiteitweergave
8: hoog alarm UV index
9: UV index waarde
10: hoog alarm lichtintensiteit
11: weergave maximale en minimale geschiedenis
12: hoog alarm windsnelheid
13: indicatie neerslag meettijd
14: hoeveelheid neerslag
15: hoog alarm neerslag
16: windrichting alarm
17: weergave windsnelheid
18: windrichting aanduiding
19: weergave buitentemperatuur
20: indicatie weergave dewpoint
21: indicatie ontvangst buitenunit
22: hoog- laag alarm buiten

luchtvochtigheid

23: weergave buitenluchtvochtigheid

24: indicatie weergave temperatuur

25: indicatie weergave windchill

26: lege batterij indicatie buitenunit

27: hoog- laag alarm buitentemperatuur

28: hoog- laag alarm binnentemperatuur

29: weergave binnenluchtvochtigheid

30: hoog- laag alarm binnenluchtvochtigheid

31: weergave binnentemperatuur

32: lege batterij indicatie binnenunit

33: weerstendens indicatie

34: weersverbetering of slechter indicatie

35: hoog-laag alarm luchtdruk

36: indicatie relatief of absoluut

37: weergave luchtdruk

38: grafi sche weergave luchtdruk verloop

39: wekker geactiveerd

40: weergave datum / wektijd

41: indicatie geheugen verbruik

WEERGAVEN

Algemeen:

De actuele temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven nadat zowel de binnen- als de buitenunit gedurende enkele uren hebben aangestaan en niet zijn verplaatst.

De weersvoorspelling en de luchtdruk van de laatste 24 uur worden pas na ruim 24 uur correct weergegeven.

INSTELLEN BINNENUNIT

Het contrast van het display is eenvoudig te wijzigen zodat u het display goed kunt afl ezen.

• druk op toets "menu" om de contrast instelling te wijzigen. I cd5 verschijnt en gaat knipperen.
• druk op “▲” of “▼” om het contrast van het display te wijzigen. Regelbereik is van 0 tot 8. Standaard staat deze op 5 ingesteld.
• druk op toets "history" om de modus te verlaten.

Tijd en datum:

De WS-5000 heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF klok signaal uit Frankfurt ontvangen. Dit signaal zorgt ervoor dat de klok zeer nauwkeurig de tijd aangeeft. Voorwaarde is dat het signaal goed wordt ontvangen. De DCF ontvanger is in de buitenunit geplaatst. Het kan enkele uren duren voordat het tijdsignaal is overgezonden van de zendunit naar de binnenunit. Bij geen ontvangst kan eventueel de zendunit worden verdraaid tot het DCF signaal wordt ontvangen.

De tijd is ook handmatig te programmeren echter de DCF tijd heeft voorrang en zal deze overschrijven. Op het moment dat de DCF tijd door de zendunit is ontvangen wordt deze automatisch overgezonden en door de binnenunit overgenomen.

Instellen tijd en instellen tijdzone:

De weergave van de klok is te wijzigen in 12 of 24 uurweergave, tijdzone en de tijd. Met de knipperende "▲" en "▼" toets op het display, kunnen de waarden worden gewijzigd. Als u zich buiten de tijdzone van Frankfurt bevindt dient u de DCF tijd aan te passen door een ander tijdzone te kiezen.

• druk op toets "menu". I cd5 verschijnt knipperend
• druk op toets "enter". Het display van de klok gaat knipperen en laat 1 cijfer zien, de tijdzone
• druk op "▲" of "▼" om de tijdzone aan te passen
• druk nogmaals op toets "enter" om te wisselen tussen 24 uur of 12 uurweergave
• druk nogmaals op toets "enter" om de uren in te stellen
• druk nogmaals op toets "enter" om de minuten in te stellen
• druk op toets "history" om de modus te verlaten

Instellen datum/alarm en weergave:

In het display, boven de klokweergave is het mogelijk om de datum met jaartal, datum met dag of de wektijd te laten weergeven. Het is ook mogelijk om de datum en wektijd handmatig in te stellen.

Weergave datum en alarm:

• druk op 2 x toets "menu". Datum weergave gaat knipperen
• druk op toets “▲” of “▼” om te wisselen tussen weergave van datum met dag, datum met seconden of alarmtijd
• druk op toets "history" om de modus te verlaten

Instellen datum en alarm:

• druk 2 x op toets "menu". Datum weergave gaat knipperen
• druk op toets "enter". Het display van de datum gaat knipperen en laat bij de dag weergaven de volgorde van de datum notatie zien. Maanddag of dagMaand (Md of dM)
• druk op "▲" of "▼" om te wisselen tussen of dM
• druk nogmaals op toets "enter" om het jaartal in te stellen
• druk nogmaals op toets "enter" om de maand in te stellen
• druk nogmaals op toets "enter" om de dag in te stellen
• druk nogmaals op toets "enter" om de uren van de alarmtijd in te stellen
• druk nogmaals op toets "enter" om de minuten van de alarmtijd in te stellen

als het alarm knippert is het mogelijk het alarm te activeren of te deactiveren.

• druk op toets " don/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk nogmaals op toets "history" om de modus te verlaten

Luchtdrukindicatie geschiedenis:

De luchtdrukindicatie geschiedenis wordt weergegeven in de vorm van een grafi ek. Deze is in te stellen waarbij de weergave terug gaat naar 12 uur of naar 24 uur geleden. In het tendensvenster wordt met pijltjes aangegeven of de luchtdruk omhoog of omlaag gaat

• druk 3 x op toets "menu". Grafi sche weergave gaat knipperen
• druk op "▲" of "▼" om te wisselen tussen -12 of -24 uur
• druk 1 x op de grafi ek om tussen de geschiedenis tijd te kunnen wisselen
• met + kan er gewisseld worden tussen -12 uur of -24 uur

4 • druk op toets "history" om de modus te verlaten

Luchtdruk notatie en absolute of relatieve luchtdruk: Luchtdruk notatie:

De luchtdruk kan worden weergegeven als hectoPascal (hPa), millimeterkwikdruk (mmHg) of inchkwikdruk (inHG). In de Benelux wordt gebruik gemaakt van de hectoPascal notatie. Vroeger werd de luchtdruk ook wel in bar uitgedrukt. 1 mbar is gelijk aan 1 hPa

Relatieve luchtdruk:

Afhankelijk van het hoogteniveau (in vergelijking met het zeeniveau) is de luchtdruk anders.

De absolute luchtdruk geeft de luchtdruk aan die aanwezig is onafhankelijke van deze hoogte (neem deze waarde als referentie). Voor het voorspellen van het weer is het noodzakelijk om de juiste luchtdruk te meten. Ook als men zich bv. 100 meter boven de zee-spiegel bevindt. Dit noemt men de relatieve luchtdruk. Per 8 meter neemt de luchtdruk met 1 hPa af. Als u zich niet in de bergen bevindt hoeft u de relatieve luchtdruk niet aan te passen.

• druk 4 x op toets "menu". Luchtdruk waarde gaat knipperen
• druk op “▲” of “▼” om de luchtdrukeenheid aan te passen (absoluut of relatief)
• druk op toets "enter". De luchtdrukeenheid gaat knipperen
• druk op “▲” of “▼” om de luchtdrukeenheid aan te passen (hPa, inHg of mmHg)
• druk nogmaals op toets "enter" om de hoge waarde luchtdruk alarm in stellen
• druk nogmaals op toets "enter" om de lage waarde luchtdruk alarm in stellen
• druk nogmaals op toets "enter" om de maximale hoogst gemeten luchtdruk te wissen. Deze knippert nu
• druk op toets "enter" en houdt deze 3 seconden ingedrukt
• druk nogmaals op toets "enter" om de minimale laagst gemeten luchtdruk te wissen. Deze knippert nu
• druk op toets "enter" en houdt deze 3 seconden ingedrukt
• druk op toets "history" om de modus te verlaten.

Druk wijzigingsdrempel en stormindicatie:

In de wijzigingsdrempel mode kan de drempel worden ingesteld wanneer er daadwerkelijk een weersverandering zal worden aangegeven. Standaard staat deze ingesteld op 2 hPa. Er moet dus een luchtdruk verschil zijn van 2 hPa voordat er daadwerkelijk een weersverandering wordt gesignaleerd. Deze waarde van 2 hPa kan worden aangepast in 3 hPa of 4 hPa. In de stormindicatie mode kan de drempel worden ingesteld wanneer er daadwerkelijk een weersverandering betrekking tot een storm zal worden aangegeven. Standaard staat deze ingesteld op 4 hPa per 3 uur. Er moet dus een luchtdrukverschil zijn van 4 hPa binnen 3 uur voordat er daadwerkelijk een storm wordt

gesignaleerd. Deze waarde van 4 hPa kan worden aangepast tussen 3 tot 9 hPa. Bij detectie van storm zal het weergegeven icoon gaan knipperen.

• druk 5 x op toets "menu". Voorspellingsicoon gaat knipperen
• druk op toets "enter". wijzigingsdrempel gaat knipperen
• druk op “▲” of “▼” om de wijzigingsdrempel aan te passen tussen 2, 3 of 4 hPa
• druk nogmaals op toets "enter" om de storm drempel
• druk op “▲” of “▼” om de wijzigingsdrempel aan te passen tussen 3 en 9 hPa
• druk op toets "history" om de modus te verlaten.

Weersvoorspelling:

Aan de hand van de weergegeven icoontjes op het display wordt een weersvoorspelling getoond.

Met pijltjes wordt aangegeven hoe de verandering in het weer zal verlopen. Pijltje omhoog, weer wordt beter. Pijltje omlaag, weer wordt slechter. Geen pijltjes betekent dat het weer stabiel is.

De basis icoontjes zijn als volgt.

zonnig

Luchtvochtigheid binnen:

De luchtvochtigheid binnen wordt boven de binnentemperatuur getoond. Maximale en minimale alarmen en maximale en minimale gemeten waarde kunnen worden gereset.

- druk 6 x op toets "menu". Luchtvochtigheid binnen hoog alarm gaat knipperen

- druk op "▲" of "▼" om de hoog alarm waarde te wijzigen

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk op toets "enter" om de laag alarm waarde te wijzigen

- druk op "▲" of "▼" om de laag alarm waarde te wijzigen

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten

- druk nogmaals op toets "enter" om de laagst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de laagst gemeten waarde te resetten

- druk op toets "history" om de modus te verlaten

Binnentemperatuur:

De temperatuur binnen wordt onder de binnenluchtvochtigheid getoond. Temperatuur eenheid, maximale en minimale alarmen kunnen worden ingesteld. Ook de maximale en minimale gemeten waarde kunnen worden gereset.

• druk 7 x op toets "menu". Temperatuur weergave gaat knipperen
• druk op “▲” of “▼” om te wisselen tussen weergave in °Celsius (°C) of °Fahrenheit (°F)
• druk op toets "enter" om de hoog alarm waarde te wijzigen
• druk op "▲" of "▼" om de hoog alarm waarde te wijzigen
• druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk op toets "enter" om de laag alarm waarde te wijzigen
• druk op "▲" of "▼" om de laag alarm waarde te wijzigen
• druk op toets " ▼on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten
• druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten
• druk nogmaals op toets "enter" om de laagst gemeten waarde te kunnen resetten
• druk 3 seconden op toets "enter" om de laagst gemeten waarde te resetten
• druk op toets "history" om de modus te verlaten.

Luchtvochtigheid buiten:

De luchtvochtigheid buiten wordt boven de buitentemperatuur getoond. Maximale en minimale alarm en maximale en minimale gemeten waarde kunnen worden gereset

• druk 8 x op toets "menu". Luchtvochtigheid buiten hoog alarm gaat knipperen
• druk op "▲" of "▼" om de hoog alarm waarde te wijzigen
• druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk op toets "enter" om de laag alarm waarde te wijzigen
• druk op "▲" of "▼" om de laag alarm waarde te wijzigen
• druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten

• druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten

• druk nogmaals op toets "enter" om de laagst gemeten waarde te kunnen resetten

• druk 3 seconden op toets "enter" om de laagst gemeten waarde te resetten
• druk op toets "history" om de modus te verlaten

Buitentemperatuur:

De temperatuur buiten wordt onder de buitenluchtvochtigheid getoond. Temperatuur eenheid, maximale en minimale alarmen kunnen worden ingesteld. Ook de maximale en minimale gemeten waarde kunnen worden gereset.

• druk 9 x op toets "menu". Temperatuur weergave gaat knipperen
• druk op "▲" of "▼" om te kiezen voor weergave van de volgende temperatuur gegevens: Windchill (gevoelstemperatuur), buitentemperatuur en dewpoint (dauwpunt)

- druk op toets "enter" om de temperatuur eenheid in te stellen

- druk op “▲” of “▼” om te wisselen tussen weergave in °Celsius (°C) of °Fahrenheit (°F)

- druk op toets "enter" om de hoog alarm waarde te kunnen wijzigen

- druk op "▲" of "▼" om de hoog alarm waarde te wijzigen

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk op toets "enter" om de laag alarm waarde te wijzigen

- druk op "▲" of "▼" om de laag alarm waarde te wijzigen.

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten

- druk nogmaals op toets "enter" om de laagst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de laagst gemeten waarde te resetten

- druk op toets "history" om de modus te verlaten

UV index:

De UV intensiteitsensor detecteert de actuele UV index. De UV index wordt weergegeven tussen 0 en 12

UV-Index
Extreem (Extreme) 10, 11, 12+
Zeer hoog (Very high) 7, 8, 9
Hoog (High) 5, 6
Matig (Moderate) 3, 4
Laag (Low) 0, 1, 2

• druk 10 x op toets "menu". UV Index gaat knipperen
• druk op "▲" of "▼" om de hoog alarm waarde te wijzigen
• druk op toets " ▶on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten
• druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten
• druk op toets "history" om de modus te verlaten

Wind:

De windsnelheid kan in diverse notaties worden weergeven. Naar gelang uw voorkeur kan de aanduiding worden weergegeven in meter per seconden(m/s), kilometer per uur(km/h), knopen(knots), miles per uur(mph) of beaufort(bft).

De windrichting kan op de binnenunit nauwkeurig worden afgelezen. Zaak is wel dat de windrichting sensor op de juiste manier is geplaatst en juist is uitgericht.

• druk 11 x op toets "menu". Wind gegevens gaat knipperen
• druk op "▲" of "▼" om te wisselen tussen gemiddelde windsnelheid (Gust uit) en maximale windsnelheid (Gust aan)
• druk op toets "enter" zodat een van de volgende gegevens mee knippert (m/s - km/h - knots - mph - bft)
• selecteer met "▲" of "▼" de juiste dimensies voor de weergave van de windsnelheid
• druk op toets "enter" om de hoog alarm waarde te kunnen wijzigen
• druk op "▲" of "▼" om de hoog alarm waarde te wijzigen

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk op toets "enter" om de windrichting alarm te wijzigen

- druk op "▲" of "▼" om de windrichting alarm waarde te wijzigen.

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten

- druk op toets "history" om de modus te verlaten

Licht (light):

De licht intensiteit wordt gemeten via de lichtsensor en weergegeven met de eenheid W/cm² (Watt per cm²), fc (foot candle) of LUX. 1 fc komt overeen met 10,764 LUX. 1W/cm² (bij 555 nm) komt overeen met 6830 Klux. De WS-5000 meet een breder licht spectrum

• druk 12 x op toets "menu". Licht weergave gaat knipperen
• druk op “▲” of “▼” om te kiezen voor weergave in W/m², fc of LUX
• druk op toets "enter" om de hoog alarm waarde te wijzigen
• druk op “▲” of “▼” om de hoog alarm waarde te wijzigen
• druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm
• druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten
• druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten
• druk op toets "history" om de modus te verlaten

Attentie: Richt de lichtsensor enigszins naar de zon, dus in de meeste gevallen naar het zuiden.

Neerslag (rain):

De neerslag wordt gemeten door de neerslagmeter. De eenheid wordt weergegeven in mm of inch.

De neerslagtijd kan worden weergegeven in 1 uur, 24 uur, 1 week, 1 maand of de totale neerslag vanaf start van de meting.

• druk 13 x op toets "menu". Neerslag weergave gaat knipperen
• druk op “▲” of “▼” om te kiezen voor weergave in 1uur, 24 uur, 1 week, 1 maand of het totaal
• druk op toets "enter" om de eenheid te kunnen instellen

- druk op “▲” of “▼” om te wisselen tussen weergave in mm of inch

- druk op toets "enter" om de hoog alarm waarde te kunnen wijzigen

- druk op “▲” of “▼” om de hoog alarm waarde te wijzigen

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk op toets "enter" om de laag alarm waarde te kunnen wijzigen

- druk op "▲" of "▼" om de laag alarm waarde te wijzigen.

- druk op toets "on/off" om te wisselen tussen activeren en deactiveren van het alarm

- druk nogmaals op toets "enter" om de hoogst gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de hoogst gemeten waarde te resetten

- druk nogmaals op toets "enter" om de totaal gemeten waarde te kunnen resetten

- druk 3 seconden op toets "enter" om de totaal gemeten waarde te resetten

- druk op toets "history" om de modus te verlaten

Geheugen:

De gemeten waarden van het weerstation worden opgeslagen in het geheugen. Vanuit de fabriek is ingesteld dat elke 30 minuten de gegevens worden vastgelegd. De tijd wordt hierbij ook opgeslagen.

Via de PC koppeling is het mogelijk de interval van deze 30 minuten aan te passen tussen 5 minuten en 240 minuten.

De indicatie geeft aan hoeveel geheugen er nog vrij is. Als het geheugen vol is, zal de oudste data worden verwijderd en de nieuwe data worden ingelezen. Er kunnen maximaal 4080 complete metingen worden opgeslagen.

• druk op toets "history" om de geheugenweergave te kunnen bekijken
• druk op toets “▼” om terug te stappen in het geheugen. Bij elke waarde geeft de klok de tijd aan van de meting
• druk op toets "▲" om vooruit te gaan in het geheugen
• druk op toets "history" om de modus te verlaten

Geheugen wissen:

• druk 2 x op toets "enter".
• CLE verschijnt in het display en de geheugen indicatie gaat knipperen
• druk 3 seconden op toets "enter" om het geheugen te wissen

Reset naar fabrieksinstelling:

• druk op toets "▲" voor 20 seconden
• alle fabriekswaarden zijn hersteld

KOPPELING MET DE PC:

Met behulp van een PC is het mogelijk om de WS-5000 in te stellen. Door de eenvoudige interface kan in één oogopslag alle waarden worden afgelezen en omgezet worden in grafi ekvorm, of kan de data worden opgeslagen op de harde schijf van uw PC.

Voordat u de WS-5000 aansluit m.b.v. van meegeleverde USB kabel, dient u eerst de software te installeren. De software staat op een meegeleverde CD-ROM. De laatste software update kan worden gevonden op de website van Alecto (www.alecto.nl)

Minimale systeem eisen:

OS: Windows NT4 (Service Pack >= 6a), Windows 20000, Windows XP, Windows Vista, Windows 7

Internet Explorer 6.0 of hoger

Processor: Pentium III 500Mhz of hoger

Geheugen: minstens 128MB, 256MB of hoger aanbevolen

CD-ROM-Drive

Binnenunit en PC dienen met meegeleverde USB kabel te worden verbonden.

Na het installeren van de software kunt u de WS-5000 aansluiten op een vrije USB poort van uw PC.

Start daarna het programma op.

Na het opstarten verschijnt een scherm met de meest actuele gegevens overzichtelijk gerangschikt. zie afbeelding.

Afhankelijk van hoe vol het geheugen van de WS-5000 is, zal het enkele minuten duren voordat alle data van de WS-5000 naar de pc is overgestuurd. Daarna wordt alleen nieuwe data verzonden.

INSTELLEN VIA DE PC:

Klik op het eerste icoontje ( ) of "system" en dan "setup". In dit scherm kunnen de instelwaarden met de PC worden ingegeven.

Tijdzone: Hier kan eenvoudig de tijdzone worden (timezone) gewijzigd. Voor de Benelux staat de tijdzone op 0

Interval: Hier kan worden ingesteld, om de hoeveel tijd er gegevens in het geheugen worden geschreven. Waarde tussen 5 en 240 minuten kunnen worden ingegeven.

Notatiewaardes: (Unit)

Binnen- en buiten- temperatuursnotatie: °C of °F. (Indoor & Outdoor Temperature)

Licht meter: W/m², fc of lux (Light meter)

Luchtdruknotatie: hPA, inHg of mmHg (Pressure)

Windsnelheidsnotatie: ms, km/h, knots, mph of bft (Wind Speed)

Neerslagnotatie: mm of inch (Rainfall)

Weergave op het display: (Display)

Datum/alarm: alarmtijd, datum-jaar of datum-dag (Format)

Datumnotatie: dag-maand-jaar of maand-dag-jaar (Day)

Tijdsweergave: 12 uur of 24 uur (Time)

Luchtdrukgeschiedenis: 12 uur of 24 uur terug (Axis)

Buitentemperatuur: temperatuur, gevoelstemperatuur (Outdoor Temperature) of dauwtemperatuur

Luchtdruk: relatief of absoluut (Pressure)

Tijdseenheid neerslag: 1 uur, 24 uur, week, maand of (Rainfall) totaal

Alarm activeren: (Alarm enable)

Door middel van het aanvinken van een functie kan eenvoudig een alarm worden geactiveerd.

Luchtdruk: (Pressure)

Als laatste scherm staan de absolute luchtdruk en relatieve luchtdruk naast elkaar. Absolute luchtdruk is niet aan te passen. (Dit is de luchtdruk op 0 meter hoogte.) Via deze weg is het heel eenvoudig om de relatieve luchtdruk juist in te geven

Alarm:

Via het scherm Alarm ( ) is het heel eenvoudig om de juiste alarmwaarde in te stellen.

Vergeet niet de functie te activeren door middel van het aanvinken in het setup scherm.

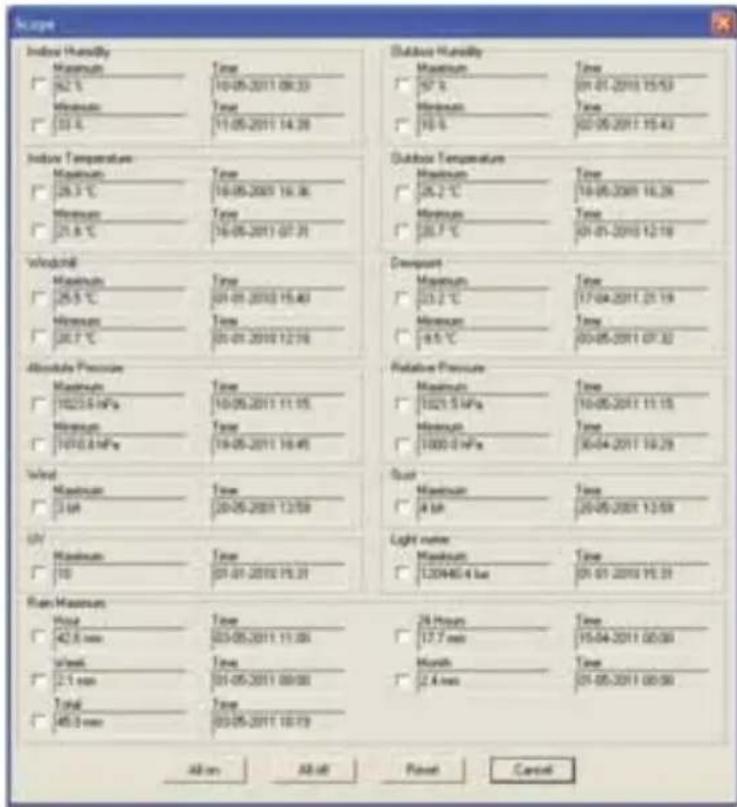

Overzicht maximale en minimale waarden: (Scope)

Klik op icoon ( ) om dit scherm te openen In dit scherm is in een oogopslag alle maximale en minimale gemeten waarden met de tijd erbij.

Geschiedenisgegevens: (History Data)

In dit scherm kan de geschiedenis worden opgevraagd. Geef de starttijd en de eindtijd in en klik dan op search. De gegevens worden nu uit het weerstation gehaald. Met vervolgkeuzemenu Condition kan bv. meteen worden gekozen uit een uur of 24 uur. De starttijd zal dan meteen 24 uur terugspringen.

Knoppen onderkant scherm:

Refresh: om het scherm te verversen.

Clear Data: voor het wissen van de weerstation-gegevens in het geheugen van de pc. Bij het opnieuw opstarten van het pro-gramma worden alle gegeven opnieuw geladen naar de pc. Dit kan enkele minuten duren. Om de oude gegevens te bewaren hernoem fi le EasyWeatherPlus dat fi le naar bv Jan.dat. De EasyWeather Plus.dat fi le kunt u vinden in het pro-gramma mapje van EasyWeatherPlus.

Clear Memory: om het geheugen van het weerstation te wissen. Zorg dat alle data eerst is geladen op de pc

Graph.....: Om naar het grafi ekenscherm te gaan

Export: Om de gegevens te exporteren voor bv excel. Keuze uit verschillende scheidingstekens

Cancel: om het scherm te sluiten

Via het scherm geschiedenisgegevens (history) of via het hoofdscherm komt u bij het scherm grafi ek.

Boven in het scherm kunt u op de zelfde manier als bij het scherm geschiedenisgegevens (history) de tijdseenheid ingeven.

Onder in dit scherm zitten vervolgkeuzemenu's en knoppen voor de rest van de bediening van het scherm grafi ek.

Bij het vervolgkeuzemenu 'Series' kunt u kiezen uit de weergaven van:

luchtvochtigheid (Humidity)

binnentemperatuur (Indoor Temperature)

buitentemperatuur (Outdoor Temperature)

gevoelstemperatuur (Wind Chill)

luchtdruk (Pressure)

windsnelheid (Wind)

neerslag (Rain)

Export knop: voor het exporteren van de grafi ek in jpeg formaat.

Cancel: om het scherm te sluiten.

Als het grafi ek scherm niet wordt weergegeven:

Open met de verkenner de CD-ROM.

Op deze cd staat de fi le reg_graph.bat fi le.

Kopieer dit bestand naar de map waar

EasyWeatherPlus.exe staat.

Dubbel klik op het bestand reg_graph.bat.

De display driver wordt nu opnieuw geregistreerd.

Het volgende scherm verschijnt als het proces correct is verlopen

Taal instellen: (Language)

Klik op de knop 'display' in het hoofdvenster en klik dan op 'Language'.

Er verschijnt nu een popup venster waar de gewenste taal kan worden geselecteerd.

Informatie/help scherm: (About EasyWeather)

In dit scherm vindt u het versienummer van de software en het websiteadres waar de laatste versie van EasyWeather te downloaden is.

Tijd synchronisatie tussen PC en Weerstation.

Als de PC tijd niet gelijk loopt met het Weerstation zal de tijd van de PC worden overgenomen en zichtbaar zijn in de data. Hierdoor kunnen er gegevens verloren gaan. Zorg dus dat de PC tijd gelijk loopt met het Weerstation.

Maak een backup van de data voordat deze wordt gewist. Dit om data verlies te voorkomen. (zie grafi ekscherm)

Plaatsingstips

- De binnenunit niet in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)

- Plaats de mast waterpas zodat de regensensor correct werkt.

- Zorg, voor de juist windrichting meting, dat er geen obstakels staan die de windrichting kunnen beïnvloeden.

- Voor een goede ontvangst van de radiogestuurde tijdssignalen, de zendunit niet naast grote metalen oppervlakken of zware elektrische apparaten plaatsen.

- Afhankelijk van de locale omstandigheden zal het bereik tussen de zendunit en binnenunit variëren. Controleer, voordat u de buitenunit vast monteert, of de verbinding tussen zendunit en binnenunit blijft bestaan. Monteer daarna de buitenunit goed vast.

- De afstand tussen binnen en buiten unit mag niet meer dan 50 meter bedragen.

SPECIFICATIES

Binnenunit:

meetinterval van luchtdruk en temperatuur: 48 seconden

meetbereik binnentemperatuur:

-10°C \~ +60°C (14°F \~ 140°F) buitenbereik “---”

resolutie: 0.1°C (0,2°F)

meetbereik luchtvochtigheid:

10% \~ 99% relatieve vochtigheid

resolutie: 1%

meetbereik luchtdruk

300hPa \~ 1100hPa (8,85inHg \~ 32,5inHg)

nauwkeurigheid ± 3hPa tussen 700 - 1100hPa

resolutie: 0,1hPa (0,01inHg)

Alarmtijd:

120 seconden

Voeding:

3 x 1,5V batterij, formaat AA, alkaline

Buitenunit:

meetbereik buitentemperatuur:

-40°C +60°C (-40°F 140°F)

resolutie: 0.1°C (0,2°F)

meetbereik luchtvochtigheid:

10% \~ 99% relatieve vochtigheid

nauwkeurigheid: ±5%

neerslag volume:

0 - 9999mm buitenbereik “---”

resolutie: 0,3mm als neerslag volume < 1000mm

1 mm als neerslag volume > 1000mm

wind snelheid:

0 \~ 50 m/s (0\~100mph) buitenbereik “---”

resolutie: ± 1m/s als windsnelheid < 5m/s

± 10% als windsnelheid > 5m/s

Licht:

0\~400K Lux

resolutie: ± 15%

Meetinterval zendunit thermometer en luchtvochtigheid: 48 seconden

Meetinterval UV-sensor: 60 seconden

Meetinterval lichtsensor: 60 seconden

Voeding:

2x 1,5V batterij, formaat AA, alkaline

Zendfrequentie: 868MHz

Reikwijdte: ± 50 meter

Verschillende weersgegevens en instellingen kunnen alleen worden gelezen, aangepast of ingesteld via de PC.

Ook de interval voor het schrijven naar het geheugen (van 5 tot 240 minuten) kan alleen met behulp van de PC worden ingesteld.

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of de WS-5000 een mogelijke storing vertoont, kan het raadzaam zijn de binnen- en buitenunit te resetten.

• Verwijder de batterijen van de binnen- en zendunit.
  • Koppel de licht sensor los
  • Wacht minimaal 10 minuten.
• Plaats daarna de batterijen terug of vervang deze door nieuwe batterijen en sluit de licht sensor weer aan.

Zie vervolgens hoofdstuk INSTALLATIE. Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst

op telefoonnummer [phone]

GARANTIEBEWIJS

Naam:

Bewaar hier uw

Adres:

kassa- of aan

Postcode:

koopbon

Plaats:

Telefoon:

Op de Alecto WS-5000 heeft u een garantie van

24 MAANDEN na aankoop datum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation

Bij een defect kunt u het weerstation, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ont-staan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

BOUWBESCHRIJVING

DESCRIPTION DE CONSTRUCTION
