WS-700 - Weerstation ALECTO - Gratis gebruiksaanwijzing en handleiding

Type	Weerstation met draadloze buitensensor
Merk	Alecto
Model	WS-700
Voeding binnenunit	2x AAA 1,5V alkaline (niet meegeleverd)
Voeding buitenunit	2x AA 1,5V alkaline (niet meegeleverd)
Meetbereik binnentemperatuur	0°C tot +50°C (32°F tot +122°F), resolutie 1°C
Meetbereik buitentemperatuur	-50°C tot +70°C (-58°F tot 158°F), resolutie 1°C
Luchtvochtigheid binnen	20% – 95% relatieve vochtigheid, resolutie 1%
Zendfrequentie	433 MHz
Maximaal bereik	50 meter (buitenunit naar binnenunit)
Weergave functies	Tijd (12/24u), datum, dag (meertalig), maanstand, weersvoorspelling (4 iconen), binnentemperatuur, buitentemperatuur, luchtvochtigheid, comforticoon, alarm, temperatuuralert, min/max geheugen, kanaal (1-3), laag batterij indicatie, ontvangst indicator
Kanalen	3 (voor meerdere buitensensoren, apart verkrijgbaar)
Alarm functies	wekker met snooze (5 min), temperatuuralert (hoog/laag per kanaal)
Geheugen	Minimale en maximale waarden voor temperatuur en luchtvochtigheid, te resetten
Garantie	24 maanden na aankoopdatum
Milieu	Recycle elektrische apparaten via inzamelpunt; batterijen bij KCA

Veelgestelde vragen - WS-700 ALECTO

Hoe vervang ik de batterijen van de buitensensor?

Verwijder de batterijdeksel door op het halve maantje te drukken. Plaats 2 AA-batterijen zoals aangegeven. Na vervanging moet u de sensor opnieuw aanmelden bij de binnenunit door dezelfde kanaalinstelling te gebruiken.

Hoe stel ik de tijd en datum in?

Houd de CLOCK-toets 2 seconden ingedrukt. Het jaartal knippert. Gebruik ▲ of ▼ om aan te passen. Druk op CLOCK om naar maand, dag, taal, uur en minuut te gaan. Na 8 seconden inactiviteit stopt het knipperen.

Wat betekenen de weersvoorspellingsiconen?

De iconen geven een 70-75% betrouwbare voorspelling op basis van luchtdrukveranderingen. Mogelijke iconen: zonnig, halfbewolkt, bewolkt, regenachtig. Airco of verwarming kunnen de meting beïnvloeden.

Hoe activeer ik het alarm?

Druk kort op de ALARM-toets (het alarmicoon verschijnt). Stel de wektijd in door ALARM 2 seconden ingedrukt te houden, pas uren en minuten aan met ▲/▼. Het alarm herhaalt na 24 uur als u het uitzet door een willekeurige toets in te drukken.

Wat moet ik doen als de buitensensor geen signaal ontvangt?

Controleer of de batterijen in de buitensensor correct zijn geplaatst en of de afstand minder dan 50 meter is. Zorg dat beide units op hetzelfde kanaal zijn ingesteld. Druk op de TX-toets van de buitensensor om een signaal te sturen.

Hoe reset ik het apparaat volledig?

Verwijder de batterijen uit zowel de binnen- als buitenunit. Wacht minstens 10 seconden. Plaats de batterijen terug en volg de aanmeldprocedure opnieuw. De units zouden elkaar binnen enkele seconden moeten vinden.

Kan ik meerdere buitensensoren gebruiken?

Ja, de WS-700 ondersteunt maximaal 3 buitensensoren via kanalen 1, 2 en 3. Stel de kanaalschakelaar in de sensor en selecteer hetzelfde kanaal op de binnenunit met de CHANNEL-toets.

Hoe stel ik een temperatuuralert in?

Houd de ALERT-toets 2 seconden ingedrukt. Het maximale temperatuurniveau knippert. Stel de gewenste waarde in met ▲/▼, druk op ALERT om naar het minimale niveau te gaan. Druk op ALERT om te bevestigen. Activeer het alert door kort op ALERT te drukken (icoon verschijnt).

Wat zijn de afmetingen en het gewicht van het station?

De exacte afmetingen en het gewicht worden niet vermeld in de handleiding. De binnenunit heeft een voet voor staande plaatsing, de buitensensor is compact met ophangmogelijkheid.

Hoe schakel ik tussen °C en °F?

Druk op de toets ▼ om te wisselen tussen Celsius en Fahrenheit. Deze instelling geldt voor zowel de binnen- als buitentemperatuurweergave.

GEBRUIKSAANWIJZING WS-700 ALECTO

Weerstation met draadloze buitensensor

Alecto®

WS-700

ATTENTIE: IN DEZE GEBRUIKS-AANWIJZING WORDT VERWEZEN

NAAR DE AFBEELDINGEN DIE OP DE LAATSTE PAGINA'S VAN DEZE

GEBRUIKSAANWIJZING ZIJN GEPRINT.

HOUD DUS DIE PAGINA OPENGESLAGEN BIJ HET LEZEN VAN DEZE

GEBRUIKSAANWIJZING

INSTALLATIE

Voeding:

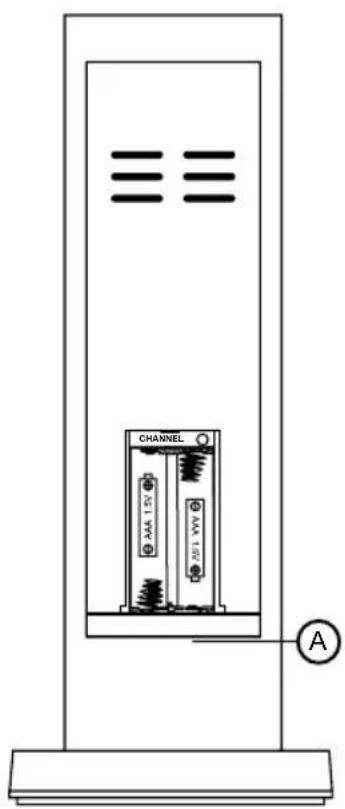

1. Schuif de batterijdeksel aan de achterzijde van de binnen-unit naar beneden en neem deze af.
2. Plaats 2 batterijen, type AAA, 1.5Volt, zoals in het batterijcompartiment is aangegeven. (zie A overzicht) Batterijen zijn niet meegeleverd.

Zodra de batterijen zijn geplaatst, gaat de binnen-unit gedurende 3 minuten 'kijken' of er een buiten-unit in de buurt is. Voer dus de instructies 4, 5 en 6 binnen deze 3 minuten uit.

1. Aan de onderzijde van de buiten-unit op het halve maantje drukken van de batterijdeksel (zie I). Trek gelijktijdig de twee delen van het cabinet van elkaar (zie J). Neem nu de batteijdeksel van de binnen-unit.

2. Plaats 2 batterijen, type AA, 1.5Volt, zoals in het batterijcompartiment is aangegeven. (zie B overzicht)

3. Zet de kanaalschakelaar op het gewenste zendkanaal 1, 2 of 3

Op de binnen-unit dient nu het hetzelfde kanaal worden geselecteerd als waar de buiten-unit op is ingesteld.

1. druk op de kanaaltoets van de binnen-unit, welke zich bevindt boven het batterij compartiment. Elke keer als u deze toets indrukt springt de ontvanger 1 kanaal verder.

Op het display wordt het kanaalnummer weergegeven.

Om de buiten-unit nogmaals te laten zenden.

1. druk op toets "TX" (zie C) om de buiten-unit nogmaals te laten zenden.

2. druk op toets "C/F" (zie D) om te wisselen tussen weergave op de buiten-unit tussen °C of °F.

Zodra de binnen- en de buiten-unit elkaar hebben gevonden, verschijnt de buitentemperatuur op het display van de binnen-unit (zie E).

1. Plaats nu de batterijdeksels terug op de binnen- en op de buiten-unit.

2. U kunt de buiten-unit nu aan een schroef ophangen of ergens neer zetten.

Tijdsnotatie instellen:

De tijd kan worden weergegeven in een 12 of 24 uursnotatie. Bij de 12 uursnotatie verschijnt voor de middag "AM" in het display, na de middag verschijnt "PM" in het display. Bij de 24 uursnotatie telt de klok door van 00 t/m 24 uur.

toets op “▲” om te wisselen tussen 12 uur of 24 uursnotatie.

Tijd en datum instellen:

Zodra u de batterijen in de binnen-unit plaatst, geeft de klok en datum 00:00 aan. Tijd, datum en taal (voor de naam van de dag), kunnen op de volgende manier worden ingesteld.

1. druk op toets "CLOCK" en houdt deze 2 seconden ingedrukt. De klok weergave in het display gaat knipperen.

2. druk op toets "▲" of "▼" om het juiste jaartal in te geven.

3. druk op toets "CLOCK" om verder te gaan naar de maand instelling.

4. druk op toets "▲" of "▼" om de juiste maand in te geven.

5. druk op toets "CLOCK" om verder te gaan naar de dag instelling.

6. druk op toets "▲" of "▼" om de juiste dag in te geven.

7. druk op toets "CLOCK" om verder te

gaan naar de taal instelling.

1. druk op toets "CLOCK" om verder te gaan naar de taal instelling.

Er kan gekozen worden uit de volgende taal instellingen voor dag aanduiding.

NE	-	Nederlands
ES	-	Spaans
DA	-	Denemarke
GE	-	Duits
EN	-	Engels
IT	-	Italiaans
FR	-	Frans

1. druk op toets "▲" of "▼" om de juiste taal in te geven.
2. druk op toets "CLOCK" om verder te gaan naar de uren instelling.
3. druk op toets "▲" of "▼" om de juiste uren in te geven.
4. druk op toets "CLOCK" om verder te gaan naar de minuten instelling.
5. druk op toets "▲" of "▼" om de juiste minuten in te geven.
6. druk op toets "CLOCK" om verder te gaan naar de tijdzone instelling.
7. de tijdzone heeft geen functie en hoeft verder niet te worden ingesteld.
8. druk op toets "CLOCK" om uit de programma modus te gaan of wacht 8 seconde.

Het display knippert niet meer en geeft de tijd en datum juist weer.

- Als er 8 seconden geen toets is ingedrukt stopt het display ook met knipperen.

- Wordt de toets "▲" of "▼" langer dan 2 seconden ingedrukt dan wordt de waarde die knippert met 8 stapjes per seconden gewijzigd.

Alarm instellen:

Met de functie alarm kan een wektijd worden ingegeven

1. druk op toets "ALARM" en houdt deze 2 seconden ingedrukt. De alarm weergave in het display gaat knipperen.

2. druk op toets "▲" of "▼" om de juiste uren in te geven.

3. druk op toets "ALARM" om verder te gaan naar de minuten instelling.
4. druk op toets "▲" of "▼" om de juiste minuten in te geven.
5. druk op toets "ALARM" om uit de programma modus te gaan of wacht 8 seconden.
6. druk kort op toets "ALARM" om het alarm te activeren (icon verschijnt) of te deactiveren (icon verdwijnt).

De alarm buzzer werkt als volgt:

Temperatuur notatie instellen:

De temperatuur kan worden weergegeven in °C of °F. Toets “▼” om te wisselen tussen °C of °F.

Temperatuur alert instellen:

Alleen voor de buitentemperatuur is het mogelijk om een hoog en laag niveau temperatuur alarm in te stellen. Op het moment dat de buitentemperatuur boven of onder dit niveau komt zal een alarm worden gegeven. Dit alert dient per kanaal te worden ingegeven.

1. druk op toets "ALERT" en houdt deze 2 seconden ingedrukt. De alert maximaal weergave in het display gaat knipperen.
2. druk op toets "channel" achter in het batterij compartiment om het juiste kanaal te kiezen.
3. druk op toets "▲" of "▼" om de juiste maximale temperatuur in te geven.
4. druk op toets "ALERT" om verder te gaan naar de minimale temperatuur instelling.
5. druk op toets "▲" of "▼" om de juiste

minimale temperatuur in te geven.

1. druk op toets "ALERT" om uit de programma modus te gaan of wacht 8 seconden.
2. druk kort op toets "ALERT" om het alarm te activeren (icon verschijnt) of te deactiveren (icon verdwijnt).

Plaatsingstips:

• De binnen-unit niet in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Voor een goede ontvangst van de radio gestuurde signalen, de binnen-unit niet naast grote metalen oppervlakken of zware elektrische apparaten plaatsen
• De buiten-unit is weliswaar geschikt voor plaatsing buiten maar is niet water dicht. Plaats deze unit dus op een voor regen en wind beschutte plaats.
• De afstand tussen binnen- en buiten-unit mag niet meer dan 50 meter bedragen.

Oplaadbare batterijen:

Naar wens kunt u normale (alkaline) of oplaadbare batterijen plaatsen in zowel de binnen- als in de buiten-unit. Oplaadbare batterijen hebben echter een lagere spanning waardoor de levensduur en de nauwkeurigheid van de WS-700 afneemt. Oplaadbare batterijen dienen in een externe lader opgeladen te worden.

WEERGAVEN

Algemeen:

De actuele temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven nadat zowel de binnen- als de buiten-unit gedurende enkele uren hebben aangestaan en niet zijn verplaatst.

De weersvoorspelling en de luchtdruk worden pas na ruim 24 uur correct weergegeven.

Display overzicht:

1. weersvoorspelling door middel van icoontjes.

2. alarm wekker functie aan of uit.

3. lage batterijindicatie binnen-unit

4. tijdsweergave

5. snooze functie geactiveerd

6. maanstand indicatie

7. seconden weergave

8. datum weergave

9. weergave van dagnaam

10. temperatuur verloop icoon binnen

11. luchtvochtigheid binnen

12. temperatuur binnen

13. comfort icoon

14. temperatuur verloop icoon buiten

15. ontvangst icoon

16. hoge en lage temperatuur alert

17. lage batterijindicatie buitenunit

18. kanaal weergave

19. minimale of maximale weergave geschiedenis

20. weergaven in °C of °F

21. temperatuur buiten-unit

BEDIENING

Weersvoorspelling:

Door middel van icoontjes wordt een weersvoorspelling aangegeven. Deze weersvoorspelling komt tot stand door de verandering van de luchtdruk. Hiermee kan een weersvoorspelling met een betrouwbaarheid van 70 tot 75% worden gehaald. Het gebruik van airco's of aanpassingen van het binnenklimaat kan de weersvoorspelling beïnvloeden.

De indicatie van de weersvoorspelling kent 4 icon combinaties:

Zonnig

Zie installatie voor het instellen van de wekker.

druk op toets "ALARM" om het alarm te activeren. Op het moment dat de wekker afgaat kunt u op een willekeurige toets drukken om het alarm af te zetten. De alarm functie blijft geactiveerd en zal na 24 uur weer starten.

Snooze functie:

Als het alarm afgaat en u maakt gebruik van de snooze functie door op de voet te drukken of de toets "SNOOZE" in te drukken stopt het alarm en het icoon z² verschijnt in het display, en gaat samen met het alarm icoon knipperen. Na 5 minuten gaat het alarm nogmaals af. Druk op toets "SNOOZE" of de voet van de WS-700 om de snooze functie nogmaals te activeren of druk op een andere willekeurige toets om het alarm uit te zetten.

Maanstand:

De maanstand geeft aan hoeveel er van de maan te zien is (bij onbewolkt weer). Deze weergave is afhankelijk van de datum instelling.

Binnentemperatuur:

De binnentemperatuur wordt om de 12 seconden gemeten. Het temperatuur verloop icoon zal op de volgende wijze aangeven of de temperatuur hoger, gelijk of lager wordt aangegeven. Als de temperatuurswijziging kleiner is dan 1°C binnen een uur, verschijnt → .

Als de temperatuurswijzing hoger is dan 1°C binnen een uur, verschijnt [→].

Als de temperatuurswijzing lager is dan 1°C binnen een uur, verschijnt ☐.

Meetbereik is van 0°C tot +50°C ±1°C

Luchtvochtigheid binnen:

De luchtvochtigheid wordt om de 12 seconden gemeten. Het percentage van de luchtvochtigheid wordt weergegeven in het display. Het comfort icoon geeft aan of het binnen klimaat aangenaam is.

Wanneer de luchtvochtigheid lager is dan 40% verschijnt: 😊

Wanneer de binnentemperatuur tussen 20°C\~28°C en de luchtvochtigheid tussen 40%\~70% is verschijnt: 😊

Er verschijnt geen icoon als de luchtvochtigheid tussen 40%\~70% is, maar de binnentemperatuur valt buiten de waarde 20°C\~28°C.

Als de luchtvochtigheid boven 70% is verschijnt: 😊.

Geheugen:

Met de "MEM" toets kan de maximale en minimale gemeten waarde van de volgende items worden weergegeven.

• binnentemperatuur
• luchtvochtigheid

• buitentemperatuur

• druk op toets "MEM".

• bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MAX". De getoonde waarde geeft de maximaal gemeten waarde.

• druk op toets "MEM".
• bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MIN". De getoonde waarde geeft de minimaal gemeten waarde.
• druk op toets "MEM" om deze modus te verlaten of wacht 8 seconden.

Resetten geheugen:

Het is mogelijk om de maximale of minimale waarde of beide te wissen.

om beide waardes te wissen:

1. druk op toets "MEM" en houdt deze minimaal 2 seconden ingedrukt totdat een piepje hoorbaar is.

Maximaal en minimaal geheugens zijn gewist.

om maximaal geheugen te wissen.

1. druk op toets "MEM"
2. bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MAX". De getoonde waarde geeft de maximaal gemeten waarde.
3. druk op toets "MEM" en houdt deze minimaal 2 seconden ingedrukt totdat een piepje hoorbaar is.

Maximaal geheugens zijn gewist.

om minimaal geheugen te wissen.

1. druk op toets "MEM" (MAX verschijnt)
2. druk nogmaals op toets "MEM".
3. bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MIN". De getoonde waarde geeft de minimaal gemeten waarde.
4. druk op toets "MEM" en houdt deze minimaal 2 seconden ingedrukt totdat een piepje hoorbaar is.

Minimaal geheugens zijn gewist.

Alert buitentemperatuur:

Zie Temperatuur alert instellen bij hoofdstuk installeren om de alert waarde in te stellen. alarm activeren/deactiveren:

1. druk toets "ALERT" om het alarm te activeren. (verschijnt in het display)
2. druk toets "ALERT" nogmaals om het alarm te deactiveren. (het icoon verdwijnt)

Als het alarm is geactiveerd en een boven- of onder temperatuur grens wordt overschreden zal er 5 seconden een alert signaal klinken. De buitentemperatuur zal knipperen. Elke minuut wordt dit alarm signaal herhaald. Dit gaat door totdat de temperatuur terugvalt binnen de grenzen.

Het is ook mogelijk om het alert te deactiveren.

VERVANGEN BATTERIJEN

Binnen-unit:

Nadat de batterijen in de binnen-unit zijn vervangen, zijn alle geheugens en instellingen gewist.

Buiten-unit:

Nadat de batterijen in de buiten-unit zijn vervangen, dient u deze opnieuw aan de binnen-unit aan te melden.

Volg hiertoe de instructies zoals beschreven bij het hoofdstuk 'Installatie'.

Let hierbij op dat u bij de binnen-unit met de "CHANNEL"-toets hetzelfde kanaal instelt als u aan de buiten-unit heeft toegekend.

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of doordat de WS-700 een mogelijke storing vertoont, kan het raadzaam zijn de binnen- en de buiten-unit te resetten.

1. Verwijder de batterijen van de binnen- en buiten-unit.
2. Plaats de batterijen na minimaal 10 seconden gewacht te hebben terug.
3. Volg de aanmeld procedure als beschreven in de paragraaf "Installatie".
   Na enkele seconden zullen de binnen- en de buiten-unit elkaar weer hebben gevonden en is de WS-700 weer gebruiksgereed.

Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst op telefoonnummer [phone]

MILIEU

Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA).

SPECIFICATIES

Binnen-unit:

meetbereik binnentemperatuur:

0 ^ ° C + 5 0 ^ ° C (3 2 ^ ° F + 1 2 2 ^ ° F)

resolutie: 1°C (1.8°F)

meetbereik luchtvochtigheid:

20% \~ 95% relatieve vochtigheid

resolutie: 1%

Voeding:

2x 1,5V batterij, formaat AAA, alkaline

Buiten-unit:

meetbereik buitentemperatuur:

- 5 0 ^ ° C + 7 0 ^ ° C (- 5 8 ^ ° F 1 5 8 ^ ° F)

resolutie: 1°C (1.8°F)

Voeding:

2x 1,5V batterij, formaat AA, alkaline

Zendfrequentie:

433MHz

Bereik:

tot 50meter

VERKLARING VAN CONFORMITEIT

De verklaring van conformiteit is beschikbaar op de website WWW.ALECTO.INFO

GARANTIEBEWIJS

Op de Alecto WS-700 heeft u een garantie van 24 MAANDEN na aankoopdatum.

Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan uw dealer met een duidelijke klachtomschrijving. Deze zal het apparaat tezamen met dit garantiebewijs en de gedateerde aankoopbon innemen en voor spoedige reparatie, resp. franco verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren en stekkers vallen niet onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

OVERZICHT APERCU
