Type product	Vrijstaand fornuis
Merk	Beko
Model	CM 64220 C
Afmetingen (H x B x D)	85 cm x 60 cm x 60 cm
Gewicht	circa 50 kg
Voeding	230 V / 50 Hz
Kookplaattype	Keramisch
Aantal kookzones	4
Oventype	Elektrisch
Oveninhoud	65 liter
Energieklasse	A
Grill	Ja
Timer	Ja, mechanisch / elektronisch
Kinderslot	Ja
Zelfreinigend	Nee (handmatige reiniging)
Deurtype	Dubbel glas, koel
Garantie	2 jaar
Reparatie / Onderdelen	Beschikbaar via fabrikant

Veelgestelde vragen - CM 64220 C BEKO

Hoe verwarm ik de oven voor?

Draai de ovenknop naar de gewenste temperatuur en wacht tot het controlelampje uitgaat. De oven is dan voorverwarmd.

Hoe reinig ik de keramische kookplaat?

Gebruik een speciale krasvrije spons en reinigingsmiddel voor keramische platen. Laat de plaat eerst afkoelen.

Wat moet ik doen als de oven niet heet wordt?

Controleer de stroomtoevoer en of de ovenknop correct is ingesteld. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe stel ik de timer in?

Draai de timerknop naar de gewenste tijd. U hoort een zoemer wanneer de tijd verstreken is.

Wat zijn de afmetingen van het fornuis?

De afmetingen zijn 85 cm hoog, 60 cm breed en 60 cm diep.

Heeft het fornuis een kinderslot?

Ja, het fornuis is uitgerust met een kinderslot op de oven- en kookplaatbediening. Raadpleeg de handleiding voor activering.

Hoe vervang ik de ovenlamp?

Schakel de stroom uit, verwijder het beschermkapje en draai de lamp los. Gebruik een hittebestendige lamp van hetzelfde type.

Wat is de energieklasse van de oven?

De oven heeft energieklasse A, wat betekent dat hij efficiënt is in energieverbruik.

Kan ik de grill gebruiken met de ovendeur open?

Nee, de ovendeur moet tijdens het grillen gesloten blijven om hitteverlies en veiligheidsrisico's te voorkomen.

Hoe ontdooi ik etenswaren in de oven?

Gebruik de ontdooifunctie (indien aanwezig) of stel een lage temperatuur van circa 50°C in, met de ventilator aan.

GEBRUIKSAANWIJZING CM 64220 C BEKO

Evenals talrijke andere consumenten heeft u voor een BEKO kookfornuis gekozen. Wij zijn ervan overtuigd dat het u dagelijks veel voldoening zal schenken.

Teneinde op de hoogte te zijn van de vele voordelen van dit toestel, raden wij u aan deze gebruiksaanwijzing aandachtig te lezen; ze werd speciaal voor u ontworpen.

Het laatste deel van dit boekje is bestemd voor uw installateur die er de nodige uitleg zal vinden om het kookfornuis degelijk te plaatsen en aan te sluiten. Zo heeft u alles in handen om voortreffelijke hapjes te bereiden.

INHOUD

Deel 1: Voorzorgsmaatregelen en aanbevelingen

Deel 2: Aanwijzingen voor de aansluiting en ingebruikname van uw oven

Deel 3: Technische specificaties

Deel 4: Gebruik van de branders 4.1. Gebruik van gasbranders 4.2 Gebruik van de kookplaten 4.3 Gebruik van de keramische kookplaten

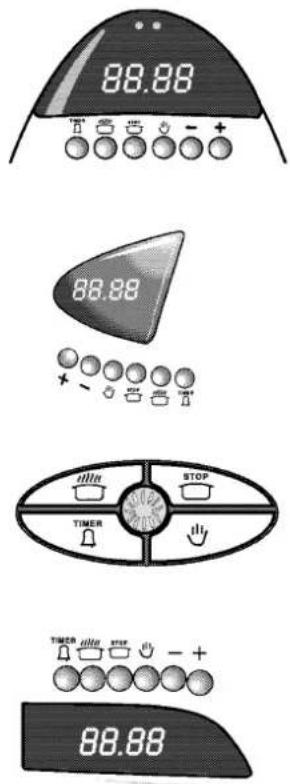

Deel 5: Gebruik van de oven 5.1 Regeling van de elektrische klok 5.2 Gebruik van de automatische uitschakeling 5.3 Werking van de (conventionele en turbo) ovens – geregeld door een enkele knop 5.4 Werking van de ovens – geregeld door 2 knoppen

Deel 6: Werking van de grill

Deel 7: Belangrijke aanbevelingen

Deel 8: Onderhoud en schoonmaken

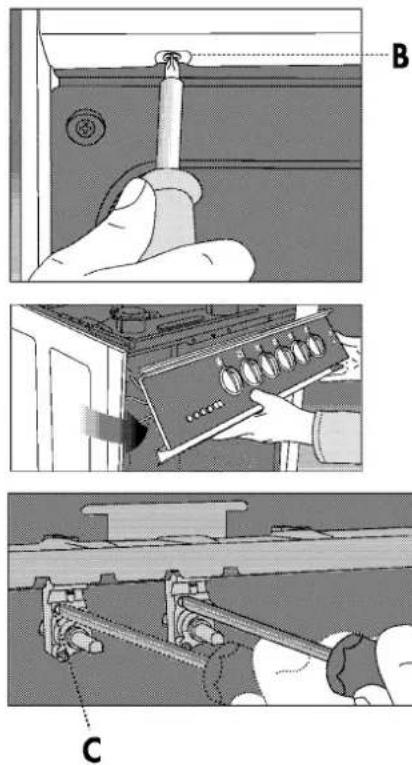

Deel 9: Gas conversietabel

Deel 10: Transport

Deel 1: Voorzorgsmaatregelen en aanbevelingen

De bedrijfsspanning van de oven bedraagt 230 volt 50 Hz.

• De stroomsterkte in uw woning moet geschikt zijn om de voor uw fornuis benodigde stroom te leveren.
• De producent kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door gebruik van het fornuis zonder correcte aarding.
• Voor uw fornuis op het elektriciteitsnet wordt aangesloten, dient u na te gaan of de spanning en frequentie die vermeld staan op het typeplaatje overeenkomen met die van de stroomtoevoer in uw woning.
  Zorg ervoor dat de elektrische bedrading in uw huis klaar is om het toestel aan te sluiten voor gebruik.

• Verwijder al het verpakkingsmateriaal voor u het toestel in gebruik neemt. Vergeet niet het karton rond de braadslede en het rooster en de plastic folie op het glas van de ovendeur weg te nemen.
• Het verpakkingsmateriaal kan gevaarlijk zijn voor kinderen.
• Houd kinderen uit de buurt terwijl het toestel in gebruik is en zolang het niet volledig is afgekoeld, want de toegankelijke delen van het toestel kunnen zeer heet worden.

• Het netsnoer mag niet in aanraking komen met het toestel als het in gebruik is.
  Zorg ervoor dat het netsnoer niet tussen de ovendeur gekneld raakt, want daardoor kan de isolatie van het snoer beschadigd worden.

Tracht nooit het toestel te verplaatsen door aan de deur en/of de deurgrepen te trekken.
- Dit fornuis mag uitsluitend gebruikt worden voor de doeleinden waarvoor het bestemd is: voor het bereiden van voedsel voor huishoudelijk gebruik.

Indien uw toestel is uitgerust met een timer dan moet die bij het eerste gebruik en na stroomonderbrekingen telkens geregeld worden. Anders zal uw oven niet werken.

* In modellen met grill; Houd de ovendeur gesloten tijdens het grillen.

Indien de ovendeur per ongeluk wordt geopend tijdens het grillen, zal uw toestel beschadigd geraken

(*) en vervalt uw garantie. (*)Wanneer de ovendeur geopend wordt, zullen de oppervlakken van het toestel zeer heet worden, wat zal resulteren in hitteschade aan de ovendeur, het bedieningspaneel, de bedieningsknoppen en de zijwanden.
- Gebruik steeds ovenwanten om schotels en het rooster uit de warme oven te halen.

De ovendeur en de buitenkant van het toestel worden heet tijdens het gebruik; raak ze niet aan.

- Wanneer zich een scheur ontwikkelt in het keramisch glas, schakel dan onmiddellijk de stroom uit.

• Schakel steeds de stroom uit voor het schoonmaken of in het weinig waarschijnlijke geval dat het toestel defect is.
• Controleer of het type gas en de nominale druk vermeld op het typeplaatje overeenkomen met de gastoevoer in uw woning voor u begint met aansluiten. Roep indien nodig de hulp in van een gekwalificeerd vakman om de nodige aanpassingen te laten uitvoeren.
• Vervang de plastic slang voor de vermelde uiterste datum.
  Inox onderdelen die zich dicht bij de branders bevinden kunnen mettertijd door opwarming van kleur veranderen.

Overtollige stoom wordt achteraan het toestel uit de oven geleid. De muur achter het fornuis dient dus tegen vet en vocht bestand te zijn.

Deel 2: Aanwijzingen voor de aansluiting en ingebruikname van uw oven

- Voordat uw toestel op het elektriciteitsnet wordt aangesloten, moet u nagaan of de spanning en de frequentie op het typeplaatje overeenkomen met die van de stroomtoevoer in uw woning. Het typeplaatje bevindt zich achteraan in de bergingsruimte en wordt zichtbaar als u die opent of de schuiflade uittrekt.

Opgelet! Dit toestel moet geaard worden.

- Dit toestel mag enkel door een gekwalificeerd vakman of door de elektriciteitsmaatschappij aangesloten worden, via een adequate tweepolige controle-eenheid, met een vrije afstand van 3 mm tussen alle polen die dicht bij (maar niet boven) het fornuis geplaatst worden, in overeenstemming met de IEE richtlijnen. Als deze instructies niet worden gevolgd kan het toestel defect raken en wordt de waarborg ongeldig. Als het toestel met een stekker wordt aangesloten, dan moet die na de installatie gemakkelijk toegankelijk zijn (maar mag zich niet boven de kookplaat bevinden).

Het snoer mag maximum 2 meter lang zijn, om schade aan het omhulsel te vermijden.

Zorg ervoor dat de elektrische bedrading in uw woning klaar is voor aansluiting.

Elektrische aansluiting voor ALLE ELEKTRISCHE fornuizen

Als uw oven geleverd werd met een kabel zonder een plug

Moet u deze aankoppelen zoals hieronder beschreven:

Bruine kabel = L (Live = onder stroom) Blauwe kabel = N (Neutraal) Groen/Gele kabel = E (Earth = aardaansluiting)

Als uw oven geleverd wordt zonder voedingskabel, gebruikt u schema-I om de voedingskabel

te kiezen en schema-II voor de installatie van de kabel.

De kabel mag maximum 2 m lang zijn voor isolatieveiligheid.

Open het deksel van het aansluitblok.
- Sluit de voedingskabel aan volgens het draadschema op het achterste deksel.
Maak de voedingskabel vast aan het hoofddeel met geïntegreerde schroef via de kabelspanner.

Plaats het deksel terug op het aansluitblok.

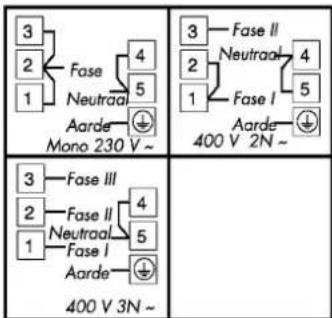

Schema II

Uw oven is geschikt voor een eenfasige en een driefasige aansluiting.

De stroomkabel moet door de kabelklem lopen.
De stroomkabel moet weggeleid worden van het toestel en vooral van de ventilatiegleuven en de luchtopening en mag niet belemmerd worden wanneer hij in positie tussen het toestel en de muur en/of kast geduwd wordt.

Schema I

Aansluiting op het stroomnet	Eénfase	Driefasen 3 polen met neutraal	Driefasen 2 polen met neutraal
Spanning van het stroomnet	230 V	230 V / 400 V	230 V / 400 V
Spanning van de oven	230 V	230 V	230 V
Aansluiting (snoer max. 2 m)	3 x 6.0 mm2HO7 RN-FZekerking 32A	5 x 2.5 mm2HO7 RN-Fou HO5RN-FZekerking 20A	4 x 4 mm2HO7 RN-FZekerking 25A

Plaatsen van het fornuis.

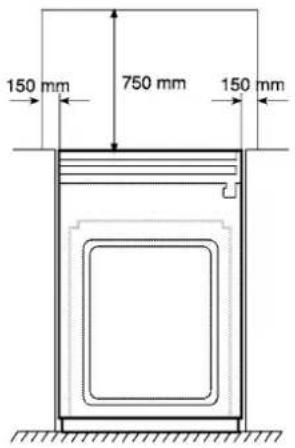

Het fornuis moet minstens 150 mm verwijderd blijven van zijwanden die eventueel boven het fornuis uitsteken. Deze zijwanden moeten hittebestendig zijn. Laat minstens 750 mm vrije ruimte boven de kookplaten.

Het toestel moet op een vlakke ondergrond geplaatst worden. De hoogte van beide poten vooraan kan naar wens aangepast worden.

Draai in wijzerzin of in tegenwijzerzin tot de hoogte van de poten zo is aangepast dat het toestel stevig en in perfect evenwicht op de vloer staat.

Aansluiting op gas

Voorzorgen:

De wanden die het apparaat raken moeten uit warmtebestendig materiaal zijn of hiermede bedekt.

Verluchting

Verbranding van gas vebruikt zuurstof. Daarom is een voldoende toevoer van zuurstof noodzakelijk, alsook de afvoer van de verbrande gassen. De luchttoevoer moet minimum 2m3 per kW zijn.

België:

Toepassingsgebied

Overeenkomstig de bepalingen van de norm NBN D 51-003 "Aardgas binneninstallaties", zijn elastomeren (rubberen) slangen met mechanische opzetstukken enkel bestemd voor de aansluiting van verplaatsbare huishoudelijke kooktoestellen gevoed met aardgas onder een maximale druk van 200 mbar.

Gebruik uitsluitend goedgekeurde elastomeren flexibels, deze zijn te erkennen door het opschrift "AGB/BGV".

Twee generaties elastomeren flexibels

De oude generatie elastomeren flexibels is uitgerust met een losse wartelmoer met een geïntegreerde dichtingsring en een vaste wartelmoer. De nieuwe generatie elastomeren flexibels is langs beide zijden uitgerust met een losse wartelmoer met geïntegreerde dichtingsring.

Bij het vervangen of het verplaatsen van een toestel verplicht de norm om de flexibel te vervangen door een nieuwe flexibel van de nieuwe generatie.

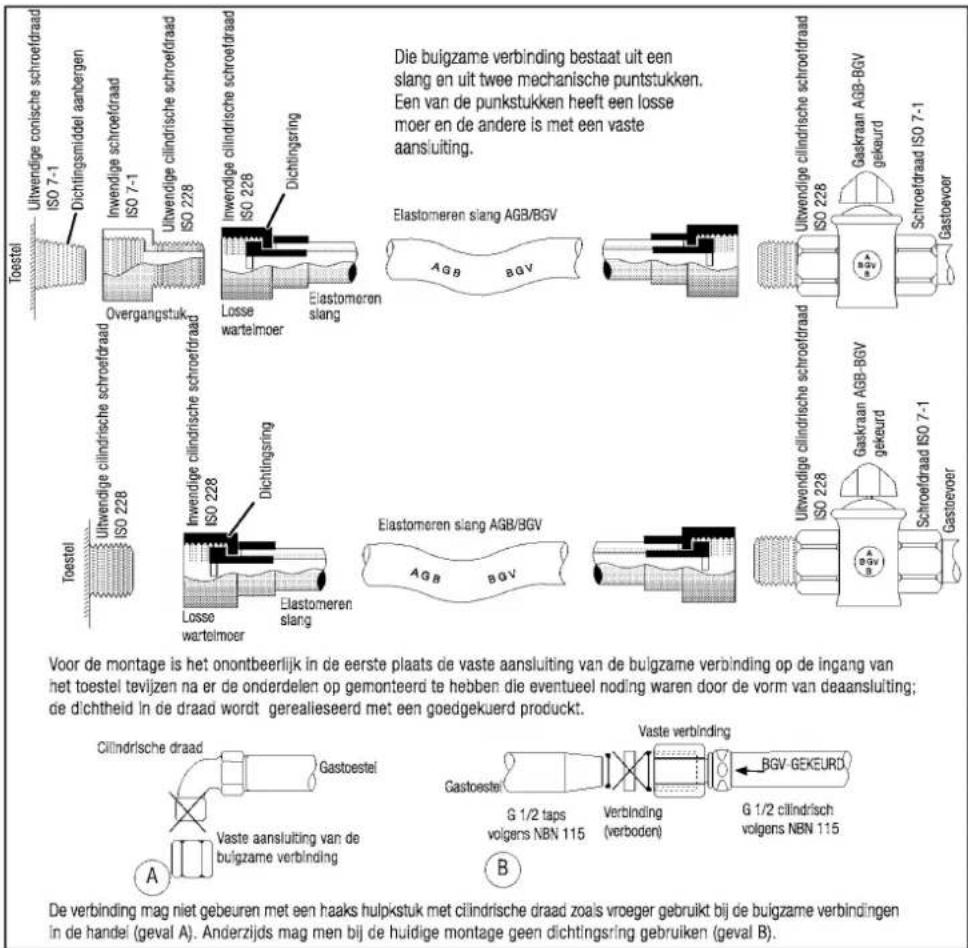

Aansluiting

Oudere toestellen zijn uitgerust met een schroefdraad ISO-7/1, deze schroefdraad is lichtjes conisch. Volg volgende stappen bij de montage:

a) Breng een dichtingsmiddel aan op de schroefdraad van het toestel: teflonband, of schroefdraadpasta (colmat) + acrylkoord
b) Schroef de adapter met een sleutel vast op het gastoestel
c) Ga na of de rubberen dichtingsring goed in het koppelstuk van de elastomeren flexibel zit
d) Schroef de elastomeren flexibel (nieuwe generatie) langs beide zijzen handmatig vast
e) Schroef nog een halve draai vast met een sleutel
f) Open de kraan en ga met zeepwater en een borstel na of er geen lekken (zeepbellen) optreden bij het inzepen van alle verbindingen Nieuwe toestellen zijn uitgerust met een parallelle schroefdraad ISO228-1 (verplicht vanaf 1 januari 2005). Volg hiervoor de stappen c, d, e en f zoals hierboven beschreven.

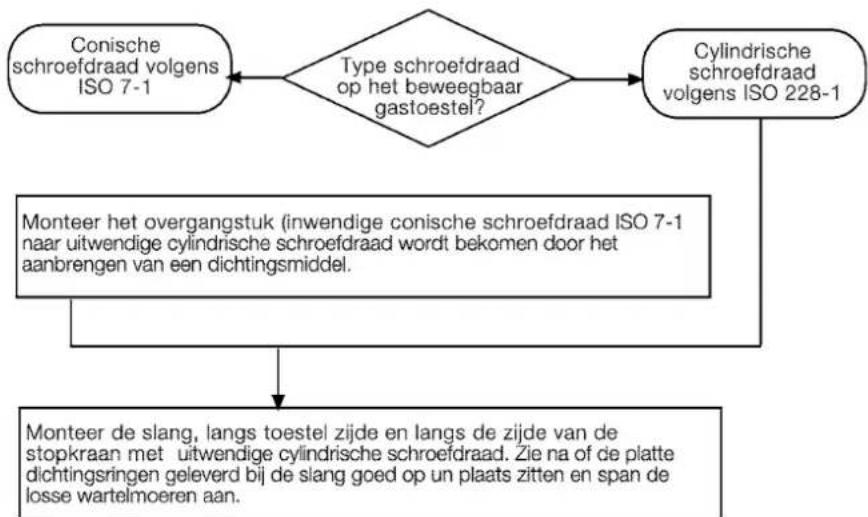

Montage

In functie van het type schroefdraad voor de aansluiting op het toestel (ISO 7/1 of NBN EN ISO 228-1), moet de slang gemonteerd worden zoals aangegeven in Fig. 2.

Figuur 2 - montageschema

De aansluiting op butaan/propaan gas: 13, butaan (28-30 mbar), propaan (37 mbar) dient uitgevoerd te worden door een erkend installateur. De aansluiting gebeurt door de installatie van de moer en de butaanadapter op de losse wartelmoer.

Te nemen voorzorgen

De slang moet zodanig gemonteerd worden dat zij niet wordt blootgesteld aan mechanische belastingen zoals wringen, samendrukken, trekkracht. Zij moet een kromtestraal hebben die ten minste gelijk is aan tien maal haar buitendiameter. De slang mag niet in contact komen met warme wanden. Zij moet beschut zijn tegen de zon en de ultravioletstralen en mag niet in een te warme omgeving geplaatst worden.

Periodieke controle en vervanging

Minstens één maal per jaar moet er nagekeken worden of de slang geen zichtbare beschadiging vertoont. De slang wordt vervangen uiterlijk op de aangegeven vervangingsdatum.

Deel 3: Technische specificaties

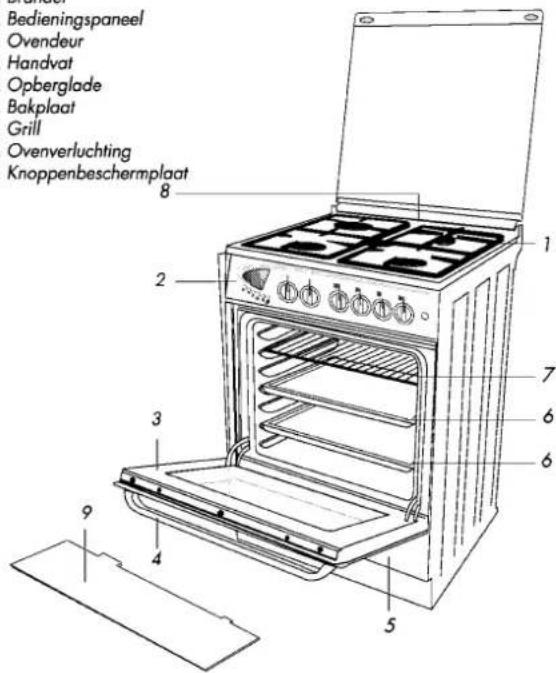

1. Brander
2. Bedieningspaneel
3. Ovendeur
4. Handvat
5. Opberglade
6. Bakplaat
7. Grill
8. Ovenverluchting
9. Knoppenbeschermplaat

De platen kunnen zich elders bevinden dan op deze afbeeldingen.

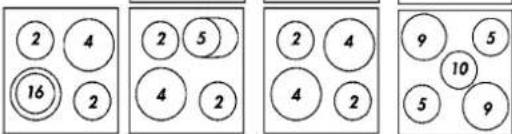

De highlights van de snelle, uitgebreide en dubbele kookzones gaan branden zodra ze worden ingeschakeld. De snelbrandende elektrische kookplaat is herkenbaar aan de rode cirkel in het midden van de plaat.

Spanning, frequentie en maximum vermogen zoals vermeld op het typeplaatje.

	Elektrische oven	De multifunctie oven	Electro Turbo cookers
Vermogen grill	1100/2300	1100/2300	1100/2300
Vermogen oven	2400 W	2400 W	2400 W
Vermogen hetelucht oven	-	2100 W	-
Vermogen motor hetelucht oven	-	38 W/2800 rpm	38 W/2800 rpm
Brandklasse	keramische: Y, Elektrische: 1
Ovenlamp	15 W/25 W	15 W/ 25 W	15 W/ 25 W
Buiten afmetingen	Hoogte: 850Breedte: 600Diepte: 600	Hoogte: 850Breedte: 600Diepte: 600	Hoogte: 850Breedte: 600Diepte: 600
Afmetingen oven	Hoogte: 332 mmBreedte: 445 mmDiepte: 423 mm	Hoogte: 332 mmBreedte: 445 mmDiepte: 410 mm	Hoogte: 332 mmBreedte: 445 mmDiepte: 410 mm

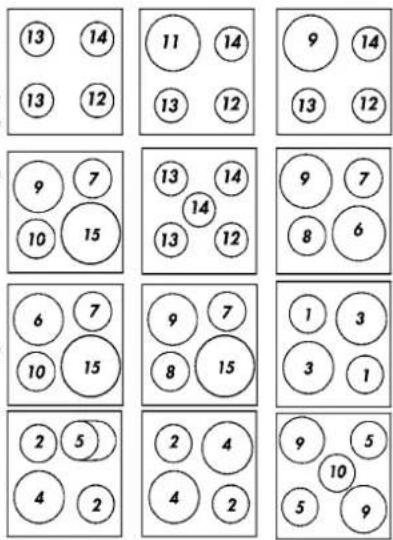

1 ø 140 1200 W Straalelement

2ø 140 1200 W Hi-light element

3 ø 180 1700 W Straalelement

4 180 1700 W Hi-light element

5 o 140x250 2000 W Uitgebreide kookplaten

6 ø 180 2000 W Snelle gietijzeren kookplaten

7 ø 145 1000 W Gietijzeren kookplaten

8 ø 145 1500 W Snelle gietijzeren kookplaten

9 ø 180 1500 W Gietijzeren kookplaten

1. ø 80 450 W Gietijzeren kookplaten

2. ø 80 1000 W Gietijzeren kookplaten

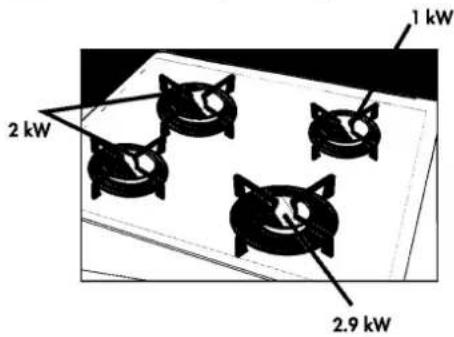

3. Snelle brander 2.9 kW

4. Semi-snelle brander 2.0 kW

5. Hulpbrander 1.0 kW

6. ø 220 2000 W Snelle gietijzeren kookplaten

7. ø 110x180 1700 W Dubbele kookplaten

Deel 4: Gebruik van de branders

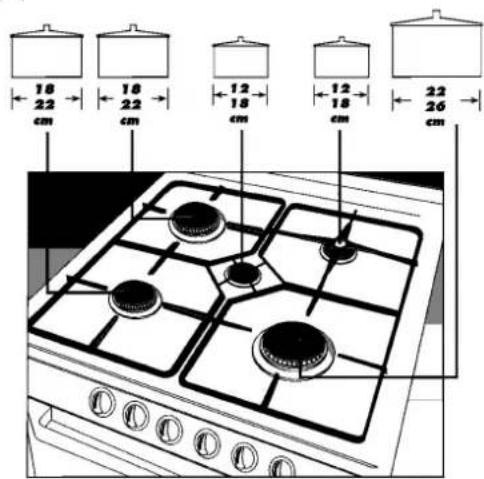

4.1 Gebruik van de gasbranders

Bij correct gebruik vermindert het gasverbruik en verbeteren de resultaten. Daartoe raden wij aan om kookpotten te gebruiken waarvan de bodem de vlam volledig bedekt. Voor kookpotten met een te kleine diameter voor de hulpbranders kunt u de panster gebruiken.

Als uw fornuis is uitgerust met thermokoppel op de branders;

Wanneer de vlam van de branders om de één of andere reden niet brandt zal het

thermokoppel de gasaanvoer onmiddellijk afsluiten. Dit werkt tegelijk als een kinderslot. Om de vlam te laten branden, moet u de knop 3 tot 5 seconden ingedrukt houden en tegelijk in wijzerzin draaien. Als de vlam niet blijft branden, herhaalt u de handeling.

Gebruik van de branders

Druk op de knop van de gewenste brander en draai tegen de klok in. De afbeelding van de grote vlam op de knop duidt de maximale stand aan en de kleine vlam duidt de minimale stand aan.

Automatische vonkontsteking Wanneer de automatische ontstekingsknop wordt ingedrukt en weer losgelaten geven alle bougies vonken af. Er ontstaat vlamvorming aan de brander die gastoevoer ontvangt. Als er zich geen vlamvorming voordoet, dient u de handeling te herhalen.

Ontsteking met de

beateningsknop

Draai de bedieningsknop in wijzerzin terwijl u ze ingedrukt houdt. De bougies geven meteen spontaan vonken af tot u de bedieningsknop loslaat.

Als de brander niet blijft werken nadat u de knop loslaat, de procedure herhalen door de knop 15 seconden ingedrukt te houden. Als dit geen resultaat oplevert, wacht dan 1 minuut en herhaal de procedure.

Opgelet: houd de knop niet langer dan 15 seconden ingedrukt.

4.2 Gebruik van de elektrische kookplaten

Stand knop	Overeenstemmende bereidingstijden
	1	2	3	4	5	6
Warmieafgifte	Warming	Bereidingen medium hoeveelheden		Frituren, bakken, grote hoeveelheden

Een snelbrandende elektrische kookplaat is herkenbaar aan de rode cirkel in het midden van de plaat.

Bedieningsknoppen van de kookplaat

De bedieningsknoppen voor de kookplaat kunnen in beide richtingen gedraaid worden om de temperatuursterkte perfect te regelen. Wanneer één van de kookplaten ingeschakeld is, wordt dit aangegeven door het rode controlelampje op het bedieningspaneel.

Om een kookplaat uit te schakelen de overeenkomstige knop in de "0" (nul) stand draaien. De knoppen van de kookplaten kunnen zowel in wijzerzin als in tegenwijzerzin gedraaid worden.

Controleer na gebruik of alle bedieningsknoppen uitgeschakeld zijn.

Zet de kookplaten op de middelste stand (3) en laat ze ongeveer 8 minuten branden om de beschermende bekleding er af te branden. Plaats tijdens deze procedure geen potten of ander kookgerei op de kookplaten. Er zal tijdens deze procedure rookvorming optreden, maar dit is volkomen normaal.

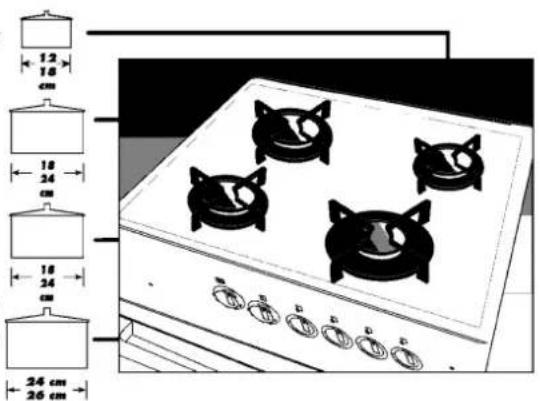

Kookpotten van goede kwaliteit

- Gebruik uitsluitend kookpotten van goede kwaliteit met een stabiele bodem, zodat de energie maximaal benut wordt.

- Gebruik alleen potten met de juiste diameter. Als de pot te klein is gaat er energie verloren.

Zet nooit kookpotten met een natte bodem of natte deksels op de kookplaten. Hierdoor zouden de kookplaten beschadigd worden en kan er een veiligheidsprobleem ontstaan.

Diameter van de kookplaat (mm) Aanbevolen diameter (mm) ∅ 145 mm (Klein) → 150-170 ∅ 180 mm (Groot) → 180-200

Kookplaten drogen (max. 5 min)

Na afkoeling;

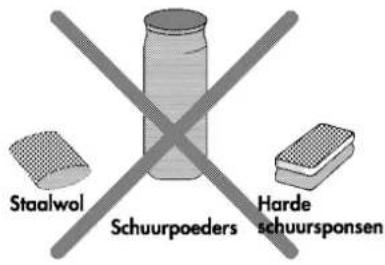

Maak de elektrische kookplaten schoon met een vochtige doek en een beetje schoonmaakcrème. Droog ze daarna door ze een poosje in te schakelen. Breng af en toe een laagje bakolie aan.

- Wanneer u de kookplaten met een vochtige doek afveegt, volg dan hun cirkelvormig gegroefde patroon.

Richtlijnen voor de bereiding

Keuze van kookpotten

Voor een goed resultaat bevelen wij het gebruik aan van kookpotten van goede kwaliteit met een gladde, vlakke bodem. Aluminium potten met een gekleurde geëmailleerde bodem absorberen warmte en zijn daardoor zeer doeltreffend. Gebruik nooit potten met een holle of een gegroefde bodem. Idealiter zou de bodem van de pot ongeveer gelijk moeten zijn aan het verwarmde oppervlak. Gebruik potten die geschikt zijn voor de hoeveelheid voedsel die u wil bereiden, zodat u morsen tot een minimum beperkt.

Voorzorgsmaatregelen voor frituren

1. Gebruik een diepe frituurpan, waarvan de bodem het hiertoe bestemde verwarmingselement geheel bedekt.
2. De pan mag nooit voor meer dan 1/3 met olie of vet gevuld worden.
3. Laat de pan nooit zonder toezicht tijdens het opwarmen en tijdens het gebruik.
4. Laat nooit teveel voedsel tegelijk frituren – vooral niet als het diepgevroren is. Hierdoor zou de temperatuur van de olie of het vet te veel dalen, zodat het voedsel met vet verzadigd wordt.
5. Droog het voedsel zorgvuldig af voor u het frituurt en laat het langzaam in de hete olie of vet zakken. Vooral diepgevroren voedsel veroorzaakt schuimvorming

en spatten als u het te snel aan de olie of het vet toevoegt.

1. Laat het vet nooit verhitten met het deksel op de pan
2. Houd de buitenkant van de pan schoon en verwijder alle sporen van olie en vet.

Mocht een frituurpan (of een andere pot) onverhoopt vuur vatten:

1. Schakel de stroom uit.
2. Doof de vlammen met een blusdeken of een vochtige doek. Brandwonden zijn bijna onvermijdelijk het gevolg als u tracht om de brandende pan van het vuur te nemen en naar buiten te brengen.

Waarschuwing: Gebruik nooit water om het vuur te doven. Laat de pan gedurende minstens 30 minuten afkoelen.

4.3 Gebruik van de keramische kookplaten

De keramische kookplaten worden thermostatisch bediend met een stroomwisselaar met 6 standen. De eerste is de "OFF" of nulstand. Voor de andere zes standen is de toepassing aangegeven in de tabel.

De snel opwarmende, dubbele (duo) of uitgebreide kookzones controleren automatisch het verwarmingsniveau. Hiermee wordt de werkingsduur van de verwarmingselementen doorlopend aangepast, variërend van de eerste tot de derde zone.

Geeft aan welke kookzone in gebruik en/of warm is. Zolang de kookzone warm is, blijft de restwarmte-indicator branden. Wanneer de temperatuur van de kookzone onder 64°C daalt, gaat het controlelampje uit.

Raak de kookplaat niet aan. Houd kinderen altijd weg van de kookzones en het toestel.

Overeenstemmende bereidingstijden
Temperatuurstanden	1	2	3
Keuzeschakelaar 7 standen	1	2 - 3	4 - 5 - 6
Toepassing	Sudderen, Kleine hoeveelheden	Bereidingen medium hoeveelheden	Frituren bakken, grote hoeveelheden

Uitgebreide of duo-branders zijn verwarmingselementen waarvan de opwarmingstijd doorlopend geregeld wordt, variërend tussen 1, 2 of 3 zones. Duo-branders kunnen in twee verschillende standen verwarmen. U kunt tijd en energie besparen door de eerste zone in te schakelen voor kleine en de eerste en tweede zone voor grote kookpotten. Draai de knop in wijzerzin om het centrale deel van de brander te verwarmen. U kunt 1, 2 of 3 zones gebruiken naar behoefte, zoals aangegeven in de tabel. Om de centrale en de buitenste delen van de brander tegelijk te gebruiken draait u de "0" knop vanaf de derde zone in wijzerzin tot u een "klik" geluid hoort. Beide zones van de brander zullen opwarmen. Na afloop draait u de knop in tegenwijzerzin tot ze weer in de "0" stand staat.

Opgelet: De tweede zone van uw uitgebreide of duo-brander kan niet afzonderlijk opwarmen.

Gebruik van CERAN® keramische kookplaten

• Het vitrokeramisch oppervlak is hittebestendig en verdraagt grote temperatuurschommelingen.
  Zorg ervoor dat de bodem van uw kookgerei en het kookoppervlak telkens schoon en droog zijn voor gebruik, zo houdt u de kookplaat schoon.
• Wanneer u de kookplaat inschakelt, kunt u een zacht zoemend geluid horen. Dit is volkomen normaal en wijst niet op een defect.
• Gebruik de vitrokeramische plaat niet om voedsel op te snijden, te bewaren of andere doeleinden dan koken.
  Zet geëmailleerde kookpotten niet leeg op het vuur.
• Als u kookpotten met scherpe hoeken onzacht neerzet of ermee over het glas krast, kan het vitrokeramisch oppervlak beschadigd worden.

- Voor een optimaal gebruik zijn kookpotten waarvan de bodem overeenkomt met de diameter van de verwarmingselementen het best geschikt.

- Kookpotten met een bolle bodem zijn niet geschikt.

- Bij gebruik van te kleine kookpotten gaat er energie verloren.

Gemorst voedsel of water kan de keramische plaat beschadigen en zelfs brand veroorzaken.

Hou kinderen uit de buurt van de kookplaat wanneer ze in gebruik is; de toegankelijke delen worden heet.

• Hete olie kan brand veroorzaken; gebruik een pan met deksel om voedsel in vet of olie te bereiden (zoals frieten).
• Gebruik geen kookpotten met aluminium bodem. (Waardoor de vitrokeramische plaat beschadigd zou worden).
• Gebruik stalen of warmtebestendige glazen kookpotten. Gebruik geen kookpotten van het type "boriumglas", of "Pyrex", die in het algemeen bedoeld zijn als ovenschotels.
• De diameter van de kookpot mag niet kleiner of groter zijn dan die van de kookplaat.
• Bedek de vitrokeramische plaat niet met plastic, aluminiumfolie, enz.
• Indien om één of andere reden een stuk plastic of aluminiumfolie op het keramische oppervlak is gesmolten, dan dient het meteen met behulp van de spatel te worden verwijderd.
• Gebruik nooit een vaatdoek of spons om de vitrokeramische plaat schoon te vegen, want hierdoor zou een laagje onzuiver schoonmaakmiddel op de plaat kunnen achterblijven, dat vervolgens verbrandt, waardoor de kookplaat bij het volgende gebruik verkleurt.

Dringende waarschuwing!

Onderbreek meteen de stroomtoevoer als u merkt dat zich een scheur ontwikkelt in het vitrokeramisch oppervlak.

DEEL 5 : Gebruik van de oven

5.1 Regeling van de elektrische klok (naargelang het model)

Voordat u de oven voor de eerste keer in gebruik neemt dient u de klok in te stellen. Anders zal de oven niet werken.

De elektrische stroom die uw toestel van spanning voorziet loopt via de klok. Daarom dient u de klok op de correcte manier in te stellen voordat uw toestel kan werken.

De klok van de oven werkt op dezelfde manier als een andere klok. In geval van stroomonderbreking zal de klok terug op nul komen. De klok zal langzamer werken indien de stroomtoevoer lager dan 50 Hz is.( deze foutieve werking is geen defect van de klok. In dergelijke gevallen dient u de klok gewoon opnieuw in te stellen.)

KLOK van de OVEN

1. U kan de baktijd instellen tussen 00.00 uur en 24.00 uur.
2. U kan de klok gebruiken als timer om het einde van de kooktijd aan te geven (tussen 00.00 en 24.00 uur)
3. U kan het bakken automatisch, half automatisch of manueel programmeren (De verwarmingselementen zullen werken volgens het ingestelde programma op de klok)

Instellen van de timer voor het einde van de baktijd

Toets regeling baktijd

STOP STOP STOP Toets instellen einde van de baktijd

Toets manuele instelling (niet voorgeprogrammeerd bakken)

- + Toetsen voor het instellen van de tijd

De klok is voorzien van de volgende functies

Automatisch, half automatisch of manueel
Tijdsklok met 24 uur aanduiding
- Wekker die kan gebruikt worden als keukentimer

Opmerkingen

De klok beheerst enkel de elektrische weerstanden van de oven. U dient het uur zelf in te stellen.
Als de oven automatisch of half automatisch ingesteld is, kan u het uur van de dag niet meer aanpassen. Hiervoor dient u eerst de automatische instelling te annuleren en vervolgens het uur van de dag correct in te stellen. Zie hoofdstuk "hoe de automatische instellingen annuleren".

De display van de klok geeft u een 24.00 uur aanduiding. 8.30 uur in de namiddag is dus 20.30 uur.

Druk op á ^TIMER tegelijkertijd en houd deze ingedrukt

• Druk op "+" of "-" naargelang u de klok verder of terug wilt draaien. Of draai de knop naar links of rechts om de juiste tijd in te stellen.
  Regel de juiste tijd door middel van de "+" of "-" toets. Als "auto" knippert op de display, raadpleeg het hoofdstuk "hoe het automatische programma annuleren".
  Laat de toetsen terug los, de klok is ingesteld.

Bakken met handmatige instelling (of hoe het programma annuleren)

• Druk op de toets, druk op de "-" toets of dwaai aan de knop tot 0.00 op de display verschijnt.
  Druk op de toets tot het "auto" en het symbol verdwijnen van de display
  Stel de oven in op de gewenste baktemperatuur en functie.
  De oven wordt ingeschakeld en de ovenindicator zal branden.
• Aan het eind van de baktijd zet u de oven uit door de thermostaatknop in de "0" (uit) stand te plaatsen.

Opmerking :

De keukentimer zal de oven niet uitschakelen. U dient aan het einde van de kooktijd de knop zelf op "0" (uit) te draaien.

Bij sommige modellen is er slechts één knop om de bereidingstijd in te stellen.

Half-automatische instelling

Op deze manier kan u de baktijd manueel instellen, maar zal de oven aan het einde van de baktijd automatisch uitschakelen. Zo voorkomt u dat uw gerechten te lang bakken.

Druk op de 📁 toets. Druk op de "+" of "-" toetsen, of draai aan de 📍 knop om de duur van de baktijd 📁 in minuten in te stellen.
Stel de temperatuurknop op de gewenste temperatuur in en de oven functieknop op de gewenste functie.
De oven zal aanschakelen en het bakken begint.
- Het programma zal de oven uitschakelen aan het einde van de ingestelde baktijd. "Auto" zal flikkeren en het timersignaal zal afgaan. Om het alarm uit te schakelen drukt u op de "STOP" knop.
Schakel de thermostaatknop uit door hem in de "O"(uit) stand te draaien.
Druk op de "ü" knop om "auto" uit te schakelen.

Bij deze instelling zal de oven automatisch ingeschakeld en uitgeschakeld worden op de ingestelde tijd.

Verzeker u ervan dat de thermostaatknop op "0" staat en dat de tijd juist is ingesteld.

Druk op de "ü" toets om eventueel andere opgeslagen programma's te annuleren. ("auto" en zullen niet oplichten op de display).
Druk op de "STOP" knop en druk op "+" of "-" , of draai aan de om de gewenste eindtijd in te stellen. ( en "auto" zullen op de display verschijnen)
Druk op de toets en op de "-" toets om de baktijd in te stellen.
Stel de ovenknop in op de gewenste positie en plaats uw voedsel in de oven.
De oven zal automatisch inschakelen en weer uitschakelen aan het einde van de baktijd.
Aan het einde van de kooktijd zal het alarmsignaal gaan en "Auto" zal knipperen op de display. Om het alarm uit te schakelen drukt u de STOP toets in.

Bij sommige modellen is er slechts één knop om de bereidingstijd in te stellen.

Druk op de " √" toets om "Auto" uit te schakelen.
Stel de thermostaatknop en de functieknop van de oven van de oven terug in op "0"

NOTA : Volg de aanwijzingen op de verpakking als u "kant en klaar" gerechten in de oven bereidt. Druk op de knop om de resterende baktijd te controleren.

Timer alarm

U kan de keukentimer instellen tussen 0 en 23 uur 59 minuten om u eraan te herinneren dat een bepaald gerecht het einde van de kookof baktijd bereikt heeft en dat u uw toestel dient uit te schakelen.

Druk op de TOER toets en op de "+" of de "-" toets of draai aan de knop om de tijd in te stellen.
Het alarmsignaal zal luiden aan het einde van de ingestelde tijd.
Om het alarm uit te schakelen drukt u op de "STOP" toets.

Hoe een automatisch programma annuleren

Druk op de 📄 toets, en druk vervolgens op de "-" toets tot 0.00 op de display verschijnt.
- Duw op de " √" toets om het ingestelde programma te annuleren.
De juiste tijd kan opnieuw worden ingesteld.

Bij sommige modellen is er slechts één knop om de bereidingstijd in te stellen.

5.2 Gebruik van de automatische uitschakeling

Als uw fornuis is uitgerust met een automatische uitschakelingsfunctie;

De kooktijd kan worden ingesteld tot maximum 100 min. met behulp van een elektrische timer met geluidsignaal. Draai de schakelaar met de klok mee en stel de tijd in met de bedieningsknop. Zet de knop in de handbedieningstand als u de automatische uitschakeling niet wenst te gebruiken. In deze stand schakelt de timer de elektriciteit niet uit. Om het toestel uit te schakelen moet u in dit geval de timer opnieuw instellen of de thermostaatknop op "0" zetten.

Wanneer de timer is ingesteld op een tijd tussen 0-100min zal de stroom automatisch uitgeschakeld worden en zal het geluidsignaal klinken aan het einde van de ingestelde tijd.

Opgelet: De verwarmingselementen werken niet tenzij de timer en de thermostaatknoppen tegelijk ingeschakeld worden.

5.3 Werking van de (conventionele en turbo) ovens - geregeld door een enkele knop

• De bedieningsknop voor de oven/grill kan uitsluitend vanuit "OFF" in wijzerzin gedraaid worden (tot hij in "Grill" stand staat).
  De temperatuur in de oven wordt eveneens geregeld met deze bedieningsknop.
  Zet de oven aan door de bedieningsknop in wijzerzin te draaien.
• De temperatuurwaarden staan op de bedieningsknop van de oven aangegeven. Het oranje controlelampje op het bedieningspaneel blijft branden tot de temperatuur is bereikt die is ingesteld met de bedieningsknop van de oven. Zodra de gewenste temperatuur is bereikt gaat het controlelampje uit, en dit proces wordt gedurende de kooktijd telkens herhaald als indicatie dat de gewenste temperatuur constant wordt gehouden. De tabel geeft de aanbevolen temperatuur voor verschillende bereidingen aan.

- U kunt energie besparen door de oven vijf minuten voor het einde van de bereidingstijd uit te schakelen, op voorwaarde dat u de ovendeur gesloten laat.

- Houd afstand van het toestel bij het openen van de ovendeur, wanneer stoom en hitte uit de opening ontsnappen.

Conventionele ovens

: Het ovenlichtje en de controlelampjes gaan branden. De verwarmingselementen zijn niet in werking.

(bereik temp.) Het verwarmingselement onderaan en bovenaan staat aan onder de thermostaatregeling.

—: Enkel het verwarmingselement onderaan is in werking.

☐: Het verwarmingselement bovenaan is in werking.

: Betekent dat enkel de grillverwarmer en lampen aan zijn.

Om de bedieningsknop na stand op "0" te zetten draait u de knop in tegenwijzerzin.

Turbo Ovens

: Ovenlamp, waarschuwingslampen ventilator zijn aan.

(bereik temp.): Het verwarmingselement onderaan en bovenaan staat aan onder de thermostaatregeling.

: Betekent dat enkel de grillverwarmer en lampen aan zijn.

Om de bedieningsknop na stand op "0" te zetten draait u de knop in tegenwijzerzin.

: Zowel de grill- als de draaispitfunctie zijn actief. Om de bedieningsknop na stand op "0" te zetten draait u de knop in tegenwijzerzin.

Wees voorzichtig dat u bij het openen van de deur van de oven geen hete onderdelen aanraakt.

Het wegbranden van de beschermende laag. Om de beschermende laag weg te branden haalt u de ovenplateaus, rooster en braadslede weg en laat uw lege oven gedurende 30 minuten branden op 250°C. Zorg ervoor dat uw keuken goed verlucht is tijdens deze procedure.

5.4 Werking van de ovens – geregeld door 2 knoppen

Bedieningsknop voor oventemperatuur Deze knop wordt tegelijk met de functiekeuzeknop gebruikt. Kies de gewenste stand met de functiekeuzeknop. Draai vervolgens de bedieningsknop voor oventemperatuur in wijzerzin. Het lampje en de verwarmingselementen die overeenkomen met de gekozen stand, of de ventilator, worden ingeschakeld. De temperatuur in de oven wordt gedetecteerd door de thermostaat. De thermostaat schakelt het verwarmingselement en het controlelampje uit wanneer de gewenste temperatuur in de oven is bereikt. Zodra de temperatuur daalt schakelt de thermostaat het verwarmingselement opnieuw in en gaat het controlelampje weer branden. Zo wordt de gewenste temperatuur gedurende de hele bereidingstijd constant gehouden.

Functiekeuzeknop van multifunctionele ovens Met deze knop kunt u de gewenste functie kiezen en controleren. De functies en de bijbehorende standen worden onderaan verklaard. Om de oven in de juiste stand te zetten, schakelt u de functiekeuzeknop in ( behalve stand), selecteert u de juiste temperatuur met de oventemperatuurknop en regelt u de timer.

De standen van de functieselectieknop voor conventionele ovens

Het ovenlichtje en de controlelampjes gaan branden. De verwarmingselementen zijn niet in werking.

Bovenste en onderste verwarmingselement zijn aan.

Enkel het verwarmingselement onderaan is in werking.

Het verwarmingselement bovenaan is in werking.

Grill U moet de verwarmingsregelings – knop op de maximum temperatuur zetten

Bovenste en onderste verwarmingselement zijn aan.

Enkel het verwarmingselement onderaan is in werking.

Het verwarmingselement bovenaan is in werking.

Grill U moet de verwarmingsregelings – knop op de maximum temperatuur zetten

Betekent dat de lampen, de grillverwarmer en de rotisseriefunctie aan zijn. U moet de verwarmingsregelings-knop op de maximum temperatuur zetten.

Het wegbranden van de beschermende laag. Om de beschermende laag weg te branden haalt u de ovenplateaus, rooster en braadslede en laat uw lege oven gedurende 30 minuten branden op 280°C. Zorg ervoor dat uw keuken goed verlucht is tijdens deze procedure.

De standen van de multifunctieselectieknop

Ovenlamp, waarschuwings- lampen en ventilator zijn ingeschakeld.

turboverwarming zijn aan.

Ventilator en onderste verwarmingselement zijn aan.

Bovenste en onderste verwarmingselement zijn aan.

Ventilator; bovenste en onderste verwarmingselement zijn aan.

Ventilator en bovenste verwarmingselement zijn aan.

Grill U moet de verwarmingsregelings – knop op de maximum temperatuur zetten

Ontdooien

Ventilator en turboverwarming zijn aan.

Ventilator en onderste verwarmingselement zijn aan.

Bovenste en onderste verwarmingselement zijn aan.

Ventilator; bovenste en onderste verwarmingselement zijn aan.

Ventilator en bovenste verwarmingselement zijn aan.

Grill U moet de verwarmingsregelings - knop op de maximum temperatuur zetten

Ontdooien

Lage grill en ventilator zijn aan.

Ventilator en onderste verwarmingselement zijn aan.

Bovenste en onderste verwarmingselement zijn aan.

Ventilator; bovenste en onderste verwarmingselement zijn aan.

Ventilator en bovenste verwarmingselement zijn aan.

Grill

U moet de

verwarmingsregelings – knop op de maximum temperatuur zetten

De standen van de electro-turbo functieselectieknop

Bovenste en onderste verwarmingselement zijn aan.

Ventilator; bovenste en onderste verwarmingselement zijn aan.

Betekent dat enkel het grillverwarmingselement aan is. U moet de verwarmingsregelings – knop op de maximum temperatuur zetten.

Betekent dat de lampen, de grillverwarmer en de rotisseriefunctie aan zijn. U moet de verwarmingsregelings-knop op de maximum temperatuur zeiten.

Bereidingstabel

Bereidingen	Bereidingspot	POSITIE BAKPLAAT				POSITIE THERMOSTAAT	BEREIDINGSTUD (min)
		Ventilator met circulerende verwarming	3 D	Boven en onder	Ventilator met boven en onder		Ventilator met circulerende verwarming	3 D	Boven en onder	Ventilator met boven en onder
Zandkoek (voor 8 personen)	Broodvorm 24-26 cm	3	3	2-3	3	170-180	15-25	15-25	25-35	20-25
Cake in vorm (voor 5 personen)	Cakevorm van 18-22 cm	3	3	2-3	3	170-180	20-30	20-30	25-35	20-25
Koekjes (voor 12 personen)	Bakplaat	4	4	2-3	3	170-190	20-30	20-30	25-35	20-25
Kruimeldeeg (voor 12 personen)	Bakplaat	4	4	2-3	3	180-190	20-30	20-30	25-35	20-25
Brioche	Bakplaat	4	4	2-3	3	160-180	20-30	20-30	25-35	20-25
Gebak (voor 8 personen)	Grote plaat	4	4	2-3	3	/ :180-190	35-45	35-45	40-50	30-40
						/ :190-200
Deeg met gist (voor 18 personen)	Grote plaat	4	4	2-3	3	/ :190-200	25-35	25-35	35-45	25-35
						/ :200-220
Biscuits (voor 10 personen)	Bakplaat	4	4	2-3	3	170-180	15-25	15-25	20-30	18-22
Cake (voor 20 personen)	Grote plaat	4	4	2-3	3	170-180	20-30	20-30	25-35	20-25
Bladerdeeg (voor 8 personen)	Grote plaat	4	4	2-3	3	200-210	20-30	20-30	25-35	20-25
Lasagne (voor 8 personen)	Lasagneschotel	4	4	2-3	3	170-180	35-45	35-45	40-50	30-40
Pizza (voor 8 personen)	Grote plaat	4	4	2-3	3	200-220	20-30	20-30	30-35	25-30
Rosbief (voor 8 personen)	Braadschaal	4	4	2-3	3	250 (15min)*	90-120	90-120	110-120	100-110
Lamsschouder (voor 8 personen)	Braadschaal	4	4	2-3	3	250 (15min)*	65-80	65-80	70-90	60-75
Gebraden kip	Braadschaal	4	4	2-3	3	250 (15min)*	55-65	55-65	60-70	50-60
Gebraden kalkoen (5,5 kg)	Grote plaat	4	4	2-3	3	220 (25min)*	170-220	170-220	180-240	150-210
Vis	Braadschaal	4	4	2-3	3	200	15-20	15-20	15-25	15-20

* Voor gebraden vlees, start de thermostaat met het hoogste niveau en daalt hij naar 150°C na 15 minuten.
- De waarden opgegeven in de tabel zijn het resultaat van laboratoriumtests.
- U krijgt mogelijk verschillende bereidingssmaken naargelang uw eigen kookgewoontes.
- Indien u dit wenst, kunt u de tijd die nodig is om de oven voor te verwarmen toevoegen aan de waarden opgegeven in de tabel.

Positie plaat (in model met ventilator met circulerende verwarming + 3D)

Voor 3 plaat : 2 - 4 - 6

Voor 2 plaat : 4 - 6

Voor 1 plaat : 4

Ventilator met circulerende verwarming

Verwarming boven en onder

Ventilator met verwarming boven en onder

3 D Ventilator met circulerende verwarming + boven en onderverwarming

(INDIEN BESCHIKBAAR)

Deel 6: Werking van de grill

* Verwarm de grill voor op 📄 (grillstand) gedurende ongeveer 5 minuten. Tijdens deze periode moet de termperatuurknop op de max stand staan en de deur gesloten zijn.
* Het controlelampje gaat branden om aan te geven dat de grill ingeschakeld werd.
* Smeer wat olie op de grillrooster om te verhinderen dat het vlees blijft plakken op de staven.
* Plaats een plaat op één van de onderste posities om de olie in op te vangen en voeg er wat water in voor een gemakkelijke reiniging. Laat de kinderen niet op de ovendeur zitten of staan als de deur geopend is.

* Bereikbare delen kunnen warm worden tijdens het gebruik van de grill, kinderen moeten op een afstand worden gehouden.

•Z org dat het voedsel correct onder het grillelement is geplaatst.
- Voedsel dat bruin moet worden, moet enkel onder een warme grill geplaatst worden of in het grillgedeelte, afhankelijk van de diepte van de schotel. Het draadrooster van de grillpan kan worden verwijderd.
- Plaats geen aluminiumfolie in de grillpan omdat deze de warmte verhoogt en brand kan veroorzaken.
- De platen en schotels die op de bodem van het grillgedeelte geplaatst zijn, worden opgewarmd terwijl de hoofdoven in gebruik is.
- Tijdens het grillen moet de ovendeur gesloten zijn.

Als uw fornuis over een rotisseriefunctie beschikt 📄 De rotisseriemotor kan met de klok mee of tegen de klok in worden gedraaid.

* Nadat de oven in de grillpositie gewerkt heeft, plaats de kip op het rotisseriespit en plaats het spit in de spitbehuizing.

Rotisseriefunctie: bij gebruik van de rotisseriefunctie moet de ovendeur gesloten blijven.

Deel 7: Belangrijke aanbevelingen

Niet doen

* Laat kinderen nooit zonder toezicht in de keuken wanneer het fornuis in gebruik is, want de temperatuur van het toestel kan hoog oplopen.

* Laat nooit kinderen op de geopende ovendeur staan of zitten en laat nooit iemand op het toestel zitten of staan.

* Zet geen grote steriliseerketels of vispannen over twee kookplaten heen; dit zou schade veroorzaken aan het kookelement.

* Bewaar boven het fornuis geen spullen die kinderen misschien zouden willen pakken.

* Gebruik geen water om brandende olie of vet te blussen.

* Gebruik het fornuis niet om de keuken te verwarmen of te drogen.

* Verwarm geen ongeopende blikken en andere verpakkingen die voedsel bevatten, aangezien de druk binnenin kan oplopen zodat de verpakking openbarst.

* Plaats geen brandbare of plastic voorwerpen op of naast de kookplaat, en leg nooit natte schoteldoeken en dergelijke op de kookplaat te drogen.

* Gebruik geen biologisch wasmiddel, sterke schuurmiddelen of chemische schoonmaakmiddelen om de binnenkant van de oven schoon te maken.

* Laat de kookplaten niet gedurende langere tijd branden zonder dat er een pot op staat. Wat gemorst wordt moet meteen opgeveegd worden, zonder daarbij te vergeten dat de kookplaat warm kan zijn. Vlekken die na het

koken op de kookplaten achterblijven, moeten worden verwijderd voor de kookplaat opnieuw wordt ingeschakeld, om aanbakken te vermijden.

* Bewaar geen brandbare materialen zoals spuitbussen en dergelijke in de keukenkasten naast het fornuis.
* Zorg ervoor dat de verluchtingsopeningen volledig vrij blijven.
* Gebruik de deurgrepen niet om handdoeken, vaatdoeken en dergelijke aan te hangen.
* Gebruik geen (traditionele) wok met een bolle bodem. Gebruik een wok met een platte, vlakke bodem.
* Zet geen borden, potten of braadsleden rechtstreeks op de bodem van de oven.
* Bedek geen ovenplateaus met aluminiumfolie; de luchtcirculatie in de oven zou hierdoor verstoord worden.
* Bedek de grillpan niet met aluminiumfolie.
* Nooit grillen met de ovendeur open
* Nooit borden verwarmen onder de grill.

Wel doen

* Laat uw toestel installeren door een gekwalificeerd vakman.
* Zorg ervoor dat u vertrouwd bent met de bedieningsknoppen voor u het toestel in gebruik neemt.
* Zorg ervoor dat er geen brandbare materialen met het toestel in aanraking komen, want de wanden worden heet tijdens het

gebruik.

* Houd kinderen altijd weg van het fornuis als het in gebruik is, want de toegankelijke onderdelen worden zeer heet.
* Schakel de stroomtoevoer altijd uit voor u het toestel schoonmaakt.
* Verzeker u ervan dat na het koken alle bedieningsknoppen zijn uitgeschakeld.
* Hou alle verluchtingsopeningen vrij.
* Denk eraan dat de oven en toebehoren zeer heet zijn bij het gebruik.
* De tijden en temperaturen die in dit boekje worden opgegeven, dienen slechts ter oriëntatie.
* Zorg ervoor dat vlees en gevogelte volledig ontvroren zijn voor de bereiding.
* Wees voorzichtig als u keukengerei van onder de grill haalt; het kan zeer heet zijn.
* Wees voorzichtig bij het openen van de ovendeur. Laat stoom en hete lucht ontsnappen voor u het voedsel eruit haalt.
* Gebruik ovenwanten van goede kwaliteit om keukengerei uit de oven of van onder de grill te halen.
* Kies voor uw bereiding de juiste hoogte en plaats in de oven voor u de oven of grill aanzet.
* Maak uw fornuis regelmatig schoon, liefst na elk gebruik.
* Laat het toestel afkoelen voor u het schoonmaakt.
* Laat het toestel steeds onderhouden door een gekwalificeerd vakman.

Deel 8: Onderhoud en schoonmaken

Uw toestel is zo gemaakt dat vet en sappen uit het voedsel niet onder de basis van de kookplaat druipen. De pannendragers kunnen gemakkelijk worden opgetild en de het kookplaatoppervlak kan met zeepsop gereinigd worden en afgedroogd met een droog schoteldoek.

Reinig de branderdeksels en pannendragers met zeepsop en spoel met water. Was de branderdeksels en pannendragers nooit in afwaswater. Voor hardnekkige vlekken op de branderdeksels zijn er speciale producten in de handel. Het is aan te bevelen om vlekken veroorzaakt door zuren, zoals olie en citroen, onmiddellijk te verwijderen. Gebruik een natte doek om de binnenkant en de buitenkant schoon te maken. Gebruik een aangepast vloeibaar schoonmaakmiddel om hardnekkige vlekken te verwijderen. Gebruik nooit scherpe voorwerpen, schuurmiddelen of bijtende detergenten.

Droog de dichting van de ovendeur goed af na het schoonmaken. Wij raden u aan om het toebehoren van de grill met een natte doek af te vegen om vetvlekken weg te nemen. Zo voorkomt u dat er bij het volgende gebruik rookontwikkeling ontstaat doordat het vet verbrandt.

Elektrische kookplaten moeten schoongemaakt worden als ze helemaal afgekoeld zijn, met krasvrije crème, waarbij de cirkel van de kookplaat gevolgd wordt. Navegen met een schone, vochtige doek, om alle crème te verwijderen. Laat de kookplaat tenslotte enkele minuten opwarmen en smeer ze daarna in met een beetje slaolie om zo een beschermlaagje aan te brengen.

Vitrokeramische kookplaat:

Schoonmaken met een in zeepsop gedoopte en daarna uitgewrongen doek. Moeilijk te verwijderen vlekken kunnen weggehaal worden met behulp van een crèmepasta of vloeibaar schoonmaakmiddel. Vergewis u ervan of het schoonmaakmiddel door het V.E.D.C is goedgekeurd.

Maak geen van de oppervlakken van dit fornuis schoon met harde borstels, staalwol of messen, want daardoor kunnen de geëmailleerde oppervlakken of oppervlakken in inox beschadigd worden. Als u speciale schoonmaakmiddelen gebruikt die in de handel verkrijgbaar zijn, lees dan aandachtig de etiketten. Gebruik geen schoonmaakmiddelen die zuur of chloor bevatten.

Schoonmaken gebeurt best door een zachte doek in zeepsop te dompelen of met een zachte doek en speciaal voor deze oppervlakken bestemde middelen. Schoonmaakmiddelen in crème- of in vloeibare vorm zijn te verkiezen.

Het schoonmaken van keramisch glas en de keramische kookplaat:

* Schakel de stroomtoevoer uit voor het schoonmaken.

* Wacht tot het keramisch glas of de keramische kookplaat volledig is afgekoeld voor u begint schoon te maken.

* Gebruik alleen schoonmaakgerei dat geen krassen kan veroorzaken op het keramische glazen oppervlak.

Gebruik een crème of een vloeibaar schoonmaakmiddel.

* Gebruik geen schuurpoeder, harde detergenten of schoonmaakmiddelen op basis van bleekwater.

* Staalwol of staalborstels kunnen het keramische glazen oppervlak beschadigen.

* De keramische plaat kan afgestoft worden met een vochtige doek.

* Indien u ze met de nodige zorg onderhoudt kan de keramische kookplaat vele jaren meegaan.

* Veranderingen in de kleur van het keramische oppervlak hebben geen invloed op de werking of de

duurzaamheid van de keramische plaat.

* Veeg het keramische oppervlak schoon met koud water en droog het af met een zachte doek.

* U kunt een spatel gebruiken om gemorst voedsel en vlekken van het oppervlak te verwijderen.

* Voedsel op basis van suiker, zoals jam, moet onmiddellijk met de spatel verwijderd worden, zonder te wachten tot het oppervlak afgekoeld is.

Nooit te gebruiken om keramisch glas en inox schoon te maken

Eventuele kleurveranderingen worden niet veroorzaakt door veranderingen in de eigenschappen van het materiaal, maar wel door slijtage van het glazen oppervlak als gevolg van het plaatsen van kookgerei op een accumulatie van onvoldoende verwijderde aangebrande resten, of door het gebruik van ongeschikte schoonmaakmiddelen.

De binnenkant van de oven

Zorg ervoor dat alle knoppen uitgeschakeld zijn. Neem alle braadsleden en roosters uit de oven. Maak de binnenkant schoon met een in zeepsop gedrenkte en uitgewrongen doek. Veeg schoon met een natte doek en laat drogen. De bakplaten niet in de vaatwasser wassen

Gebruik geen schuurpoeder

Er zijn speciaal hiertoe bestemde schoonmaakmiddelen op de markt. Lees aandachtig de richtlijnen op het etiket.

Opgelet!

Maak de binnenkant van de oven en de braadsleden nooit schoon met harde borstels, staalwol of messen. Er zijn speciaal hiertoe bestemde schoonmaakmiddelen op de markt. Lees aandachtig de richtlijnen op het etiket.

* Katalytisch geëmailleerde modellen: de binnenkant van dit model is bekleed met katalytisch email dat na het gebruik zelfreinigend werkt.

Indien uw oven een stalen rek bevat schroeft u de 4 schroeven los. Na het schoonmaken bevestigt u het stalen rek opnieuw in de oven.

Ovendeur

Veeg over de buitenkant van de ovendeur met een doek die u in warm zeepsop hebt gedompeld en uitgewrongen, en veeg daarna schoon met een doek die u in schoon water hebt gedompeld en uitgewrongen. Gebruik geen schuursponsen of schuurpoeders die het oppervlak kunnen krassen. Let erop dat u tijdens het schoonmaken de dichting rondom de ovendeur niet beschadigt of vervormt.

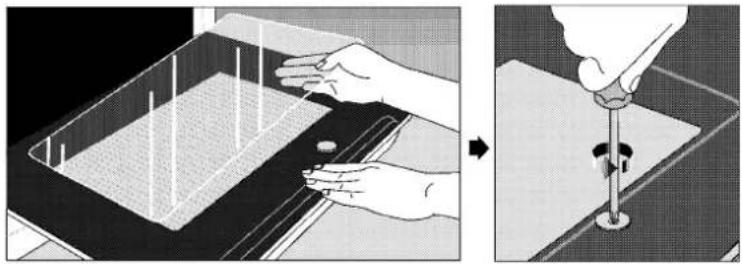

Het verwijderen van de glasplaat aan de binnenkant van de ovendeur Als u het glas binnenin de ovendeur wil schoonmaken, gebruikt u best een schroefdraaier om de washers die het glas onderaan en bovenaan aan de deur bevestigen, los te maken. Haal het glas eruit, maak het schoon met een doek en zeepsop. Zet het glas weer vast in de ovendeur als het droog is.

Veeg het bedieningspaneel af met een vochtige doek en wrijf het droog met een droge doek. Gebruik geen ovenreiniger of spuitbus, schuursponsen of schuurpoeder om de bedieningsknoppen schoon te maken. Probeer niet om de bedieningsknoppen los te maken van het paneel; dit zou het toestel beschadigen en de veiligheid in gevaar brengen.

Verwijderen van de ovendeur

Vervangen van de ovenlamp

1. Sluit de stroomtoevoer af.

2. Verwijder het beschermglas van de lamp aan de binnenkant van uw oven door het in tegenwijzerzin te draaien.

3. Schroef vervolgens de lamp los (in tegenwijzerzin)

4. U koopt een nieuwe speciale ovenlamp bij uw plaatselijke elektriciteitsspecialist en schroeft deze in de oven.

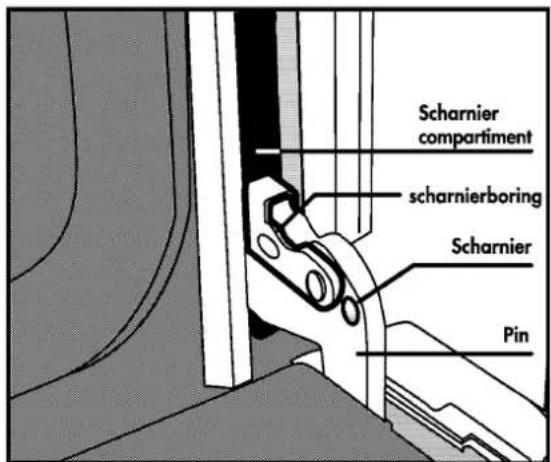

1. Leg de belde scharnierboringen naar voor tot tegen het pinnetje.

2. Doe de deur dicht tot de scharnieren loskomen uit de binnenscharnier.

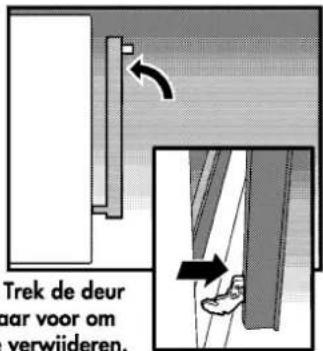

1. Trek de deur naar voor om te verwijderen.

De ovendeur terugplaatsen;

Om de ovendeur weer terug te plaatsen gaat u in omgekeerde volgorde te werk.

Opgelet: Let er bij het terugplaatsen op dat u de scharmieren goed terug op hun plaats brengt.

Deel 9: Gas conversietabel

Sluit eerst de gaskraan. Plaats achteraan op de voedingsbuis de adaptor voor butaangas. Maak gebruik van de dichting om gaslekken te voorkomen. Vervang de gassproeiers als volgt.

Wanneer het toestel wordt aangepast voor een ander soort gas en een andere druk, moet er een nieuwe sticker - die in de onderhoudskit zit - met de nieuwe waarden opgeplakt worden in plaats van de oorspronkelijke sticker die er al op zat.

De spuitstukken van de kookplaat

Neem de branderdeksels en de branderslichamen weg.

Vervang de sproeiers in de Venturi door de meegeleverde butaan sproeiers. De by-pass regelingen op de kranen moeten volledig toegedraaid worden.

De sproeiers kunnen met een platte sleutel of copsleutel nr. 9 vervangen worden.

Hoe een apparaat ombouwen van aardgas naar butaangas:

1. Vervang de spuitstukken van het fornuis door de bijgeleverde butaansproeiers. Volg hiervoor de instructies waarin aangegeven wordt en hoe u ieder spuitstuk dient te vervangen.

2. Regel de branders als volgt:

Schroef B los, en neem het paneel weg. Voor de bovenste branders schroeft u C 1-1 1/2 draai in de richting van de klok terwijl u de vlammen observeert tot ze ongeveer 5 mm zijn. Stel iedere brander op zijn beurt af.

Brander	Sproeier
	Butangas	Natuurgas 20 mbar
Sudder brander achter rechts 1 kW	50	72
Half snelle brander voor links 2 kW	72	103
Snelle brander achter links 2 kW	72	103
Ultra snelle brander voor rechts 2.9 kW	87	115

1W=0,860 mth/h ou kcal/h	Klein debiet	Butaan 28-30 mbar	Propaan 37 mbar	Aardgas G 20 20 mbar	Aardgas G 25 25 mbar
SUDDERBRANDER ACHTER RECHTSReferentie spuitstukWarmtebelasting bovenwaarde (kW)Gasdebiet15°C-1013 mbar (1/u)	0.4	50	50	72	72
		1	1	1	1
		73	71	-	-
		-	-	95	110
HALF SNELLE BRANDER VOORLINKSReferentie spuitstukWarmtebelasting bovenwaarde (kW)Gasdebiet15°C-1013 mbar (1/u)	0.53	72	72	103	103
		2	2	2	2
		145	143	-	-
		-	-	190	220
SNELLE BRANDER ACHTER LINKSReferentie spuitstukWarmtebelasting bovenwaarde (kW)Gasdebiet15°C-1013 mbar (1/u)	0.53	72	72	103	103
		2	2	2	2
		145	143	-	-
		-	-	190	22
ULTRA SNELLE BRANDER VOORRECHTSReferentie spuitstukWarmtebelasting bovenwaarde (kW)Gasdebiet15°C-1013 mbar (1/u)	0.7	87	87	115	115
		2.9	2.9	2.9	2.9
		210	207	-	-
		-	-	285	319

Deel 10: Transport

Bewaar de originele verpakking van de oven. Transporteer de oven in zijn oorspronkelijke verpakking. Volg hierbij de aanwijzingstekens die op het karton gedrukt zijn.

Om te beletten dat het draadrooster en de braadslee in de oven de deur beschadigen plaatst u een stuk karton of papier met een dikte van 1 tot 1,5 cm tussen het rooster of de slee en hun bevestigingspunten in de oven. Plak de ovendeur met plakband vast aan de zijwanden.

Als u niet meer beschikt over de oorspronkelijke verpakking; Neem voorzorgsmaatregelen om te beletten dat de zijwanden en de glaswand van de oven beschadigd worden.

Verpak de oven in stevig vastgeplakt luchtbelplastic of zwaar karton om het tijdens het transport te beschermen.

De oven moet rechtopstaand vervoerd worden. Zet geen andere voorwerpen bovenop de oven.
