Producttype	Koffiezetapparaat / drankenautomaat
Merk	Nescafé
Model	Omnia Tabletop
Afmetingen (schatting)	Breedte 50 cm, diepte 60 cm, hoogte 80 cm
Gewicht (schatting)	Ca. 30 kg
Voeding	230 V, geaard
Wateraansluiting	Vast waterleidingnet, afsluitbaar
Omgevingstemperatuur	0°C tot 40°C
Ventilatie	40 mm ruimte achter, 400 mm rechts voor deur
Functionaliteiten	Zet koffie en thee, mengsystemen, flush-programma, brewer-reiniging
Veiligheid	Bewegende delen, heet water (>95°C), vorstbescherming, geaard
Onderhoud	Dagelijks doorspoelen, reiniging mixers, brewers en afzuigsysteem
Vervangbare onderdelen	Brewer band, afdichtingen, mixervinnen
Gebruik	Enkel voor binnen, professioneel of horeca
Garantie	Niet gespecificeerd, raadpleeg leverancier

Veelgestelde vragen - Omnia Tabletop NESCAFE

Hoe schakel ik de automaat uit voor onderhoud?

Open de deur en zet de automaat UIT met de aan/uit-schakelaar. Haal de stekker niet uit het stopcontact tenzij noodzakelijk.

Hoe spoel ik de mixers door?

Zorg dat de automaat ingeschakeld is en druk op de 'flush' toets. Herhaal indien nodig.

Hoe reinig ik de koffie brewer?

Schakel de automaat UIT, verwijder de beschermkap, ontgrendel de brewer met clips, trek de brewer naar u toe, verwijder condensbus en kamer, reinig met schoon water en plaats terug.

Wat is de watertemperatuur van de boiler?

Het boilerwater kan een temperatuur van 95 °C bereiken. Laat afkoelen voor demontage.

Hoe vaak moet ik de filterband vervangen?

Na ongeveer 2000 consumpties moet de band worden gereinigd of vervangen.

Mag ik de automaat in een onverwarmde ruimte plaatsen?

Nee, de automaat moet beschermd worden tegen vorst. Plaats hem in een ruimte met constante temperatuur tussen 0°C en 40°C.

Heeft de automaat een aarding nodig?

Ja, het toestel MOET op een geaarde elektrische aansluiting worden aangesloten.

Heeft de automaat een wateraansluiting nodig?

Ja, de automaat wordt aangesloten op het waterleidingnet volgens lokale regels.

Wat moet ik doen bij lekkage?

Schakel de automaat uit en controleer alle afdichtingen en verbindingen. Vervang beschadigde onderdelen.

Hoe verwijder ik de theebrewer?

Schakel de automaat UIT, draai de doseertuit omhoog, verwijder beschermplaat en kniestuk, beweeg handel omhoog om te ontgrendelen en trek de brewer naar u toe.

GEBRUIKSAANWIJZING Omnia Tabletop NESCAFE

Veiligheidswaarschuwingen 3

Vorst waarschuwing....3

Heet water waarschuwing....3

Doorspoelen van de automaat 4

Reinigen van de mixersystemen....5

Reinigen van de thee brewer 6

Terug plaatsen van de thee brewer 7

Reinigen van de koffie brewer 8

Terugplaatsen van de koffie brewer....9

Vervangen of verwisselen van de brewer band....10

Reinigen van het afzuigsysteem 11

Veiligheids waarschuwing

1. Deze verkoop machine bevat bewegende delen en gebruikt een zeer warm water, die beide kunnen schade veroorzaken. De automaat moet worden uitgeschakeld voordat elke activiteit voor het los nemen van systemen en of onderdelen wordt gestart.
2. Onderhoud van de machine mag alleen worden uitgevoerd door geschoold personeel die zich volledig bewust van de gevaren en die taken voorzorgs- maatregelen hebben genomen.
3. Elektrische voedings met 230 Volt leidingen in deze machine bevinden zich links en ter rechter zijde van de boiler en verlicht-deur paneel. Onderhouds personeel moeten ervoor zorgen dat de machine geïsoleerd van de elektrische voeding leidingen is voordat u een van deze items verwijdert.
4. Vervanging van deze leidingen vereist speciale hulp middelen. Als een van deze kabels beschadigd raakt, moet een erkende onderhouds monteur deze vervangen.
5. DIT TOESTEL MOET OP EEN GEAARDE ELEKTRISCHE AANSLUITING ZIJN AANGESLOTEN.
6. Zorg ervoor da de aansluiting op het waterleidingnet geschied volgens de ter plaatse geldende regels.
7. Zorg ervoor dat de elektrische en wateraansluitingen altijd bereikbaar en afsluitbaar zijn.
8. Deze drankenautomaat is ontworpen voor binnenhuis gebruik, in een omgeving met een temperatuur tussen 0°C en 40°C. Deze automaat moet zich binnen 1.5 meter van elektrische en wateraansluitingen bevinden. Tussen de achterwand en de muur moet 40 mm. ruimte vrij blijven voor ventilatie. Indien deze automaat met de rechterzijde bij een muur geplaatst wordt dient er 400 mm ruimte te zijn voor het openen van de deur.
9. Wanneer deze automaat moet worden verplaatst dient dit met voldoende personen te worden gedaan.
10. Het boilerwater kan een temperatuur van 95 °C bereiken. Voor het demonteren dient deze eerst te worde afgetapt en af te koelen.
11. Jonge kinderen en hulpbehoevende mogen niet ongecontroleerd gebruik maken van deze automaat en moeten eerst van de risico's op de hoogte worden gesteld.
    12.

Vorst waarschuwing

Deze automaat moet worden beschermt tegen vorst.

Heet water waarschuwing

Pas Op! Bij gebruik van de douchekop komt er water vrij dat heet is en brandwonden kan veroorzaken.

Doorspoelen van de automaat

Spoel elke dag de automaat door.

Doorspoelen van de mixers:

(1) Open de automaat volgens de instructies en zorg dat de automaat is ingeschakeld.
(2) Druk op de "flush" toets. De automaat spoelt alle mixersystemen door met heet water.
(3) Herhaal dit indien nodig.
(4) Nadat het spoelprogramma voltooid is, is de automaat gebruiksklaar.

(1) Open de automaat volgens de instructies en zorg dat de automaat is ingeschakeld.
(2) Zorg ervoor dat handen en losse kleding niet tussen bewegende delen van de brewer terecht kunnen komen.
(3) Druk op de "brewer flush" toets. De automaat spoelt de brewer(s) door met heet water.
(4) Herhaal dit indien nodig.
(5) Nadat het spoelprogramma voltooid is, is de automaat gebruiksklaar.

Reinigen van de mixersystemen

(1) Open de deur en schakel de automaat UIT.

(2) Voordat een mixunit A verwijderd kan worden dient eerst de canister tuit op zij te worden bewogen. Pas hierna kan de mixunit A uit de houder geklikt worden.

(3) Eenmaal losgenomen kan de mixunit worden gereinigd.

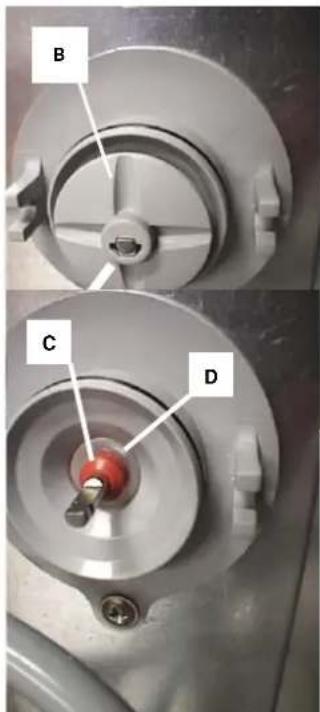

(4) Verwijder.mixervin B

(5) Verwijder afdichting C en reinig ring D.

(6) Controleer of afdichtingen niet beschadigd zijn. Vervang deze indien nodig.

(7) Reinig alle onderdelen met schoon water en droog deze

(8) Plaats de onderdelen terug en let bij het terugplaatsen van de mixervin op de platte zijdeC.

(9) Bij het terugplaatsen van de mixbeker dient er goed op gelet te worden dan verbinding E goed ingeklikt is.

(10) Wanneer alle mixer zijn teruggeplaatst moet de automaat aangezet worden, dienen alle mixers te worden doorgespoeld en gecontroleerd of deze niet lekken.

Reinigen van de thee brewer

(1) Open de deur en schakel de automaat UIT.

(2) Draai de theecanister doseertuit omhoog om morsen te voorkomen

(3) Verwijder beschermplaat ① door deze op te tillen en naar u toe te trekken.

(4) Verwijder kniestuk 5, door deze voorzichtig naar u toe te trekken.

(5) Beweeg handel omhoog ④ om brewer te ontgrendelen.

(6) Beweeg voorzichtig de brewer ⑥ naar u toe en neem het uit de automaat.

(7) Verwijder mengbeker ③.

(8) Verwijder brewer cylinder ⑧ door deze omhoog te bewegen en naar u toe te halen.

Terugplaatsen van de thee brewer

(1) Plaats brewer cylinder terug.
(2) Plaats de mengbeker terug.
(3) Plaats de theebrewer voorzichtig terug. Forceer dit niet.
(4) Vergrendel de theebrewer met handel ④ in de horizontale positie; Let hierbij op dat alle delen op de juiste plaats zitten.
(5) Plaats beschermkap ① terug en plaats kniestuk ⑤ terug, als laatste plaats mengkom ③ terug.
(6) Draai de canisteruitgifte tuit terug in juiste positie.
(7) Schakel de automaat weer aan en let hierbij op dat handen en kledingstukken niet tussen bewegende delen kunnen raken.
(8) Sluit de deur en wacht tot de automaat reset is.
(9) Neem een thee consumptive en controleer of alle goed functioneerd..

Reinigen van de koffie brewer

WAARSCHUWING

HOUD AFSTAND BIJ WERKENDE BREWER.

(1) Open de deur en schakel de automaat uit.
(2) Draai de uitgiftetuit van de canister omhoog om morsen te voorkomen.

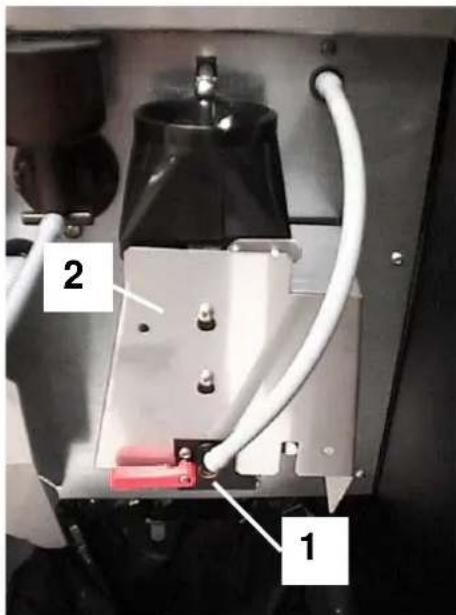

(3) Verwijder de koffiebrewer uitlaatslang ①.
(4) Verwijder de beschermkap ②, door deze op te tillen en naar u toe te bewegen.
(5) Trek handel ④ van spindel ⑤, door hier krachtig aan te trekken zoals aangegeven.

(5) Til de brewer-clips met nummer ⑦ en ⑧ in de richting als aangeven, om brewer te ontgrendelen.

(6) Verwijder brewer-deel ⑨ van de automaat door het voorzichtig in de richting te bewegen zoals aangeven

(7) Verwijder de condensbus en de brewer kamer ⑥ door naar u toe te trekken.

(8) Hierna kan de condensbus losgenomen worden van de brewerkamer.

(9) Reinig de brewer met schoon water.

Terugplaatsen van de koffie brewer

(1) Open de automaat en schakel deze uit.
(2) Plaats de condensbus terug op de brewerkamer ⑥, en plaats deze unit terug in de automaat.
(3) Plaats brewerdeel ⑨ terug in de automaat.
(4) Gebruik de clips ⑦ en ⑧ om de brewer te vergrendelen.
(5) Duw krachtig deel ④ op spindel ⑤.
(6) Plaats kap ② terug.
(7) Plaats slang Ⓞ terug. Draai de canister-uitlooptuit terug in positie.
(8) Verzeker u er van dat alle delen terug geplaatst zijn en schakel de automaat aan.
(9) Sluit de deur. Nadat de automaat reset is, neem een test drank..

Vervangen of terugplaatsen van de filterband

(1) Span met vier vingers en dui mom bandhouder zoals aangegeven op tekening A.
(2) Met de rollen samen geknepen duw en draai de rode handel Ⓞ in positie B.
(3) Met de rollen in de geblokkeerde positive, kan de band worden losgenomen.
(4) De bandhouder en band kunnen in de geblokkeerde positie worden gereinigd. Een nieuwe of schone band moet na ongeveer 2000 consumpties weer worden gereinigd.
(5) Wee ser zeker van dat de schone of vervangen band vrij over de rollen loopt.
(6) Hierna kan de vergrendelingshandel 1 ontgrendeld worden.

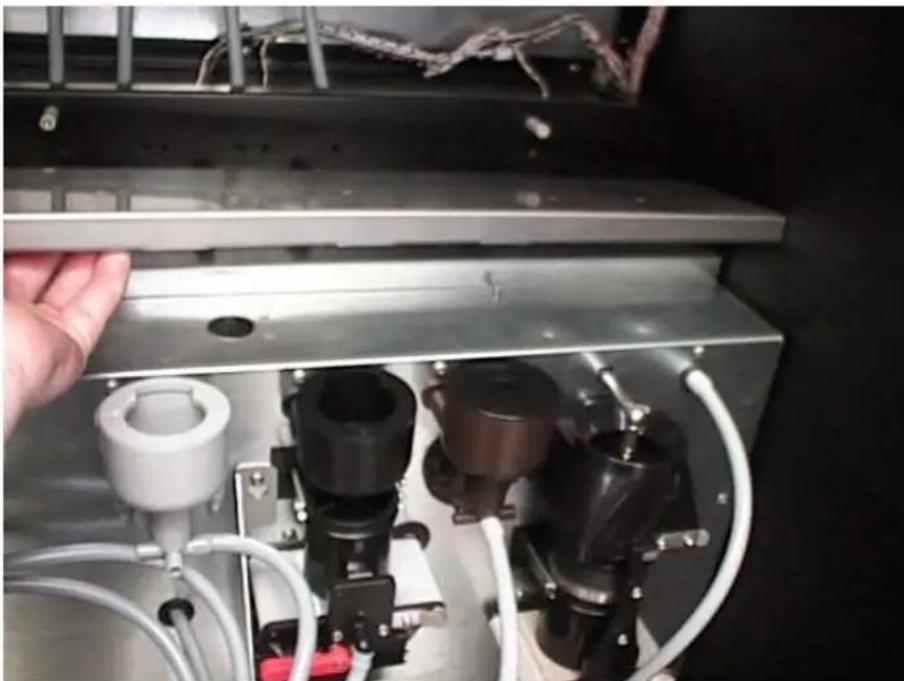

Reinigen van het afzuigsysteem

(1) Open de deur en schakel de automaat uit.

(2) Draai alle canister-uitlooptuiten omhoog.

(3) Neem alle canisters uit de automaat.

(4) Reinig de bodumplaat en de afschermplaat.

(5) Plaats de afschermplaat en de canisters terug in de automaat.

(6) Draai alle canister-uitlooptuiten in de juiste positie terug.

(7) Scakel de automaat aan en activeer het spoelprogramma.
