GEBRUIKSAANWIJZING Gallery 420 Douwe Egberts

Het symbool geeft aan dat de automaat niet als normaal afval mag worden opgeruimd, maar verwerkt moet worden volgens de bepalingen van de Europese Richtlijn 2002/96/CE (Waste Electrical and Electronics Equipments - WEEE) en de daarvan afgeleide nationale wetgevingen, om eventuele negatieve gevolgen voor de omgeving en voor de menselijke gezondheid te voorkomen. Voor de juiste afvalverwerking van de automaat kunt u contact opnemen met het verkooppunt waar u de automaat gekocht heeft ofwel met onze klantendienst.

Houd bij het weggooien van de verpakkingsmaterialen rekening met het milieu.

Copyright © Alle rechten voorbehouden. Niets uit deze gebruiksaanwijzing mag worden vertaald, gekopieerd of verveelvoudigd, in enige vorm of op enige wijze, zonder voorafgaande schriftelijke toestemming van Wittenborg ApS.

Wittenborg ApS geeft geen verklaringen of waarborgen met betrekking tot de inhoud van deze uitgave en doet uitdrukkelijk afstand van alle hierin geïmpliceerde garanties. Wittenborg ApS behoudt zich het recht voor om zonder voorafgaande kennisgeving de inhoud van deze gebruiksaanwijzing te herzien en te wijzigen. Dit document komt overeen met het origineel dat gebruikt wordt voor vertalingen. (= EN-conform).

Uitgegeven door Wittenborg ApS, a company of N&W GLOBAL VENDING GROUP Via Roma 24, 24030 Valbrembo (BG) Italy

Onderdeelnr: 595231300 Uitgegeven in week 2, 2012

Inhoudsopgave

INHOUDSOPGAVE

Inleiding.... 1

veiligheid 2

Onderdelen van de machine 6

- Voorkant van de machine 6

- Bedieningsmodule.... 6

- Behuizing van de machine 7

Bediening

Betaalpaneel 8

Keuzepaneel.... 9

Navigatietoetsen.... 15

Gebruik van de navigatietoetsen 15

Toetsen voor het instellen 17

Overzicht van functies 18

Verkort kiezen.... 26

Extra mogelijkheden

- Meervoudige uitgifte 29

- Enkelvoudige verkoop 29

- Serviceverlichting (optioneel) 29

Reinigen en onderhoud

Algemene aanwijzingen.... 30

Onderhoudsschema 31

- Schema voor de kleine verzorgingsbeurt.... 31

- Schema voor de grote verzorgingsbeurt en periodiek onderhoud 32

Kleine verzorgingsbeur

Openen en uitschakelen van de machine 34

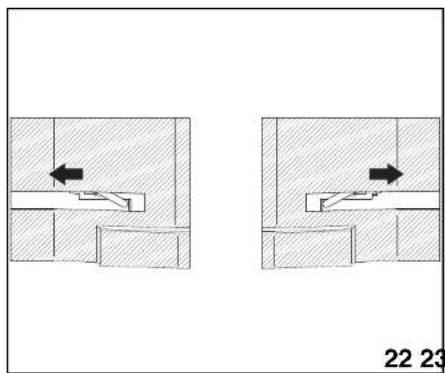

Serviceverlichting 34

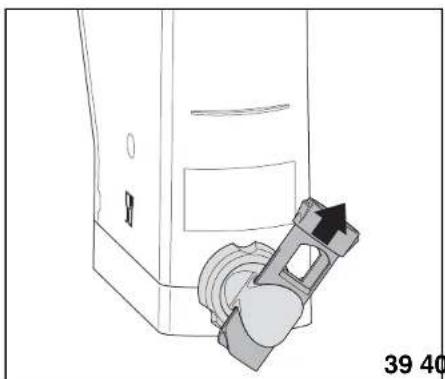

Bijvullen van het bekermagazijn 35

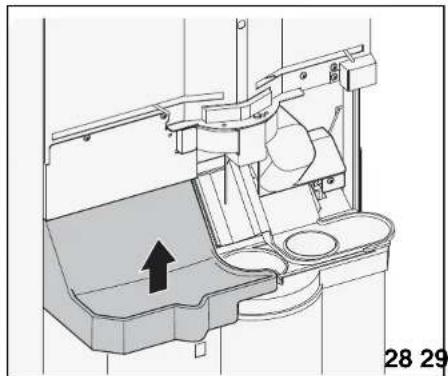

Bijvullen van de ingrediëntcontainers 36

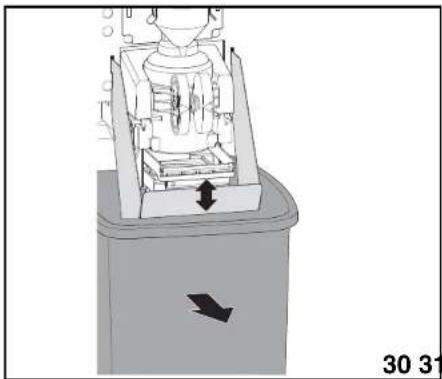

Reinigen van het uitgiftegedeelte 37

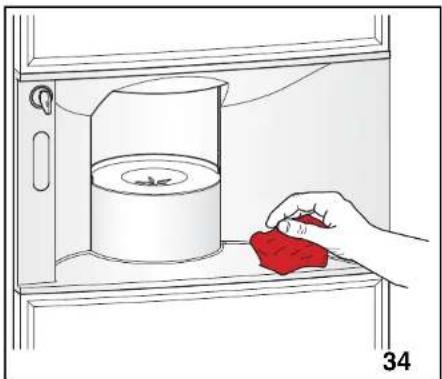

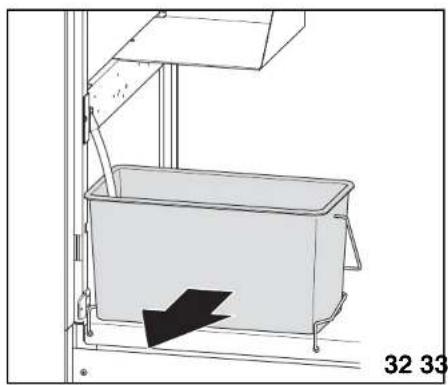

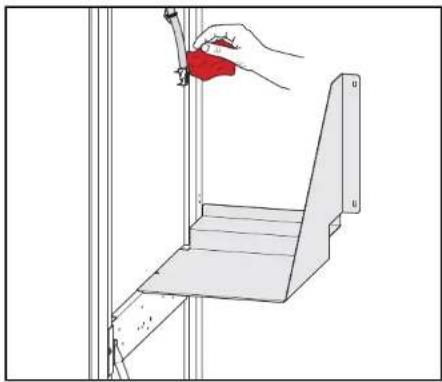

Legen van de droesbak 38

Legen van de emmer.... 39

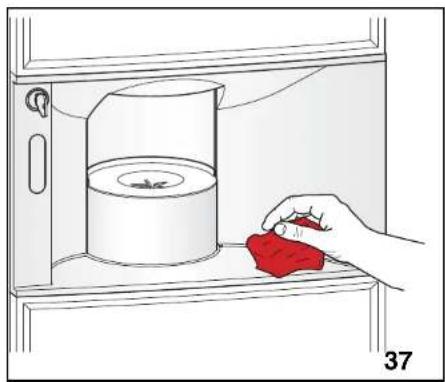

Reinigen van de binnen- en de buitenkant 40

Monteren van de gereinigde onderdelen 40

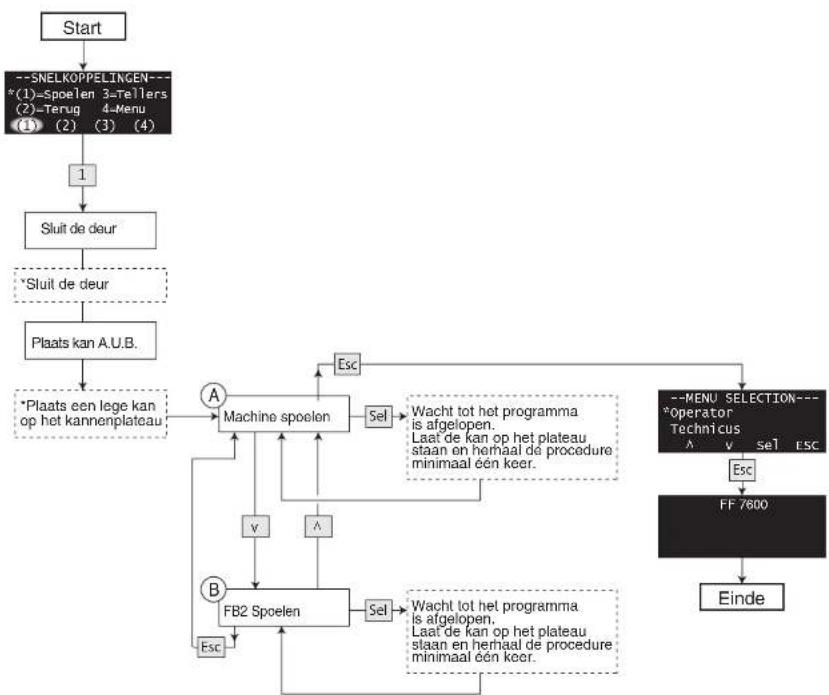

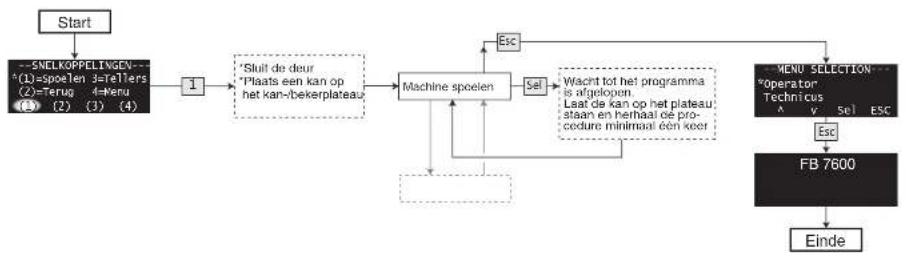

Spoelen van de machine (FB machine).... 41

Spoelen van de machine (FF machine) 42

Laatste controle 43

Grote verzorgingsbeurt

Hygiëneset 44

Openen en uitschakelen van de machine.... 44

Bijvullen van het bekermagazijn 44

Bijvullen van de instant-ingredientcontainers 45

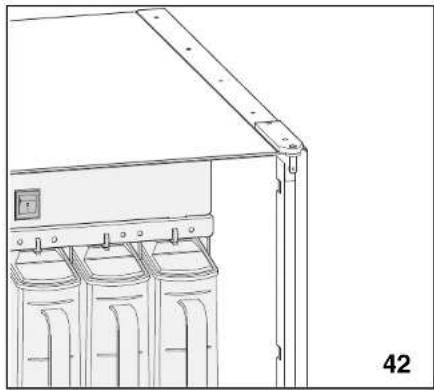

Verwijderen van de koffie lekgoot 45

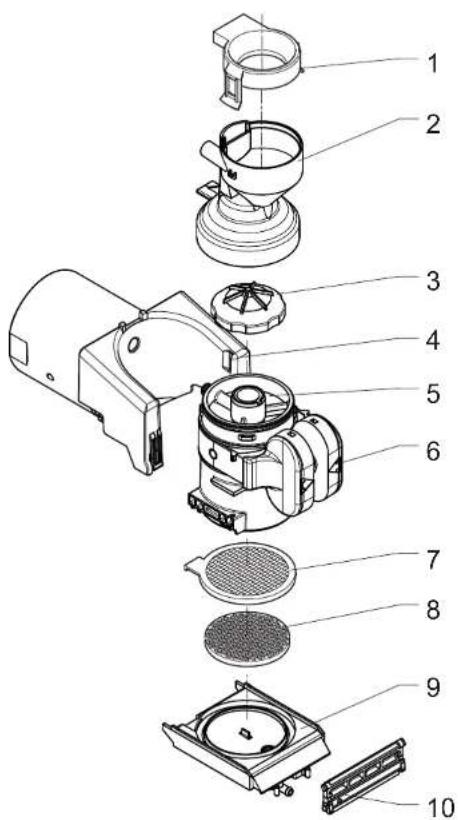

Reinigen van de freshbrewer 46

Demonteren van de freshbrewer 47

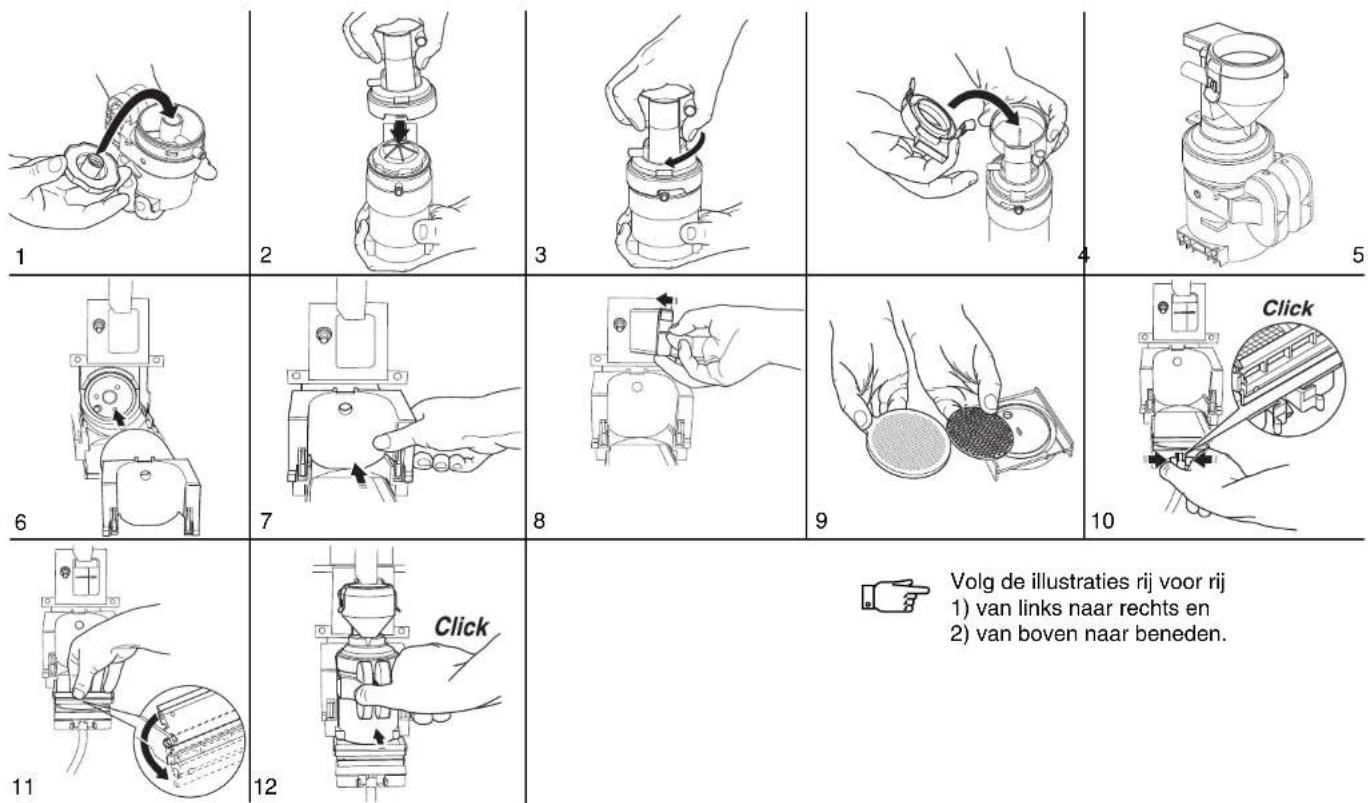

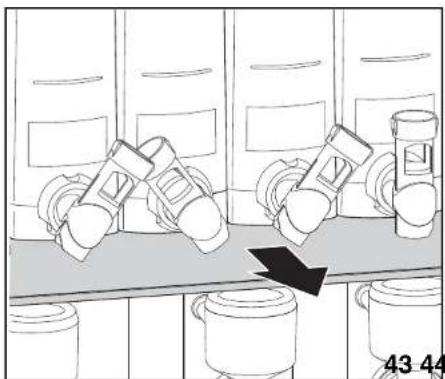

Monteren van de freshbrewer 48

Reinigen van de opvangschal.... 49

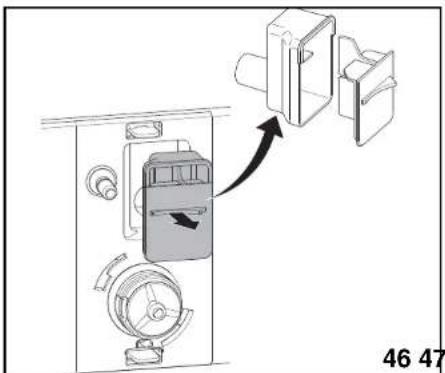

Reinigen van de componenten van het uitgiftesysteem van de

instant-ingredienten 49

Reinigen van de ventilatie-labyrinthen 50

Reinigen van de diffusor 50

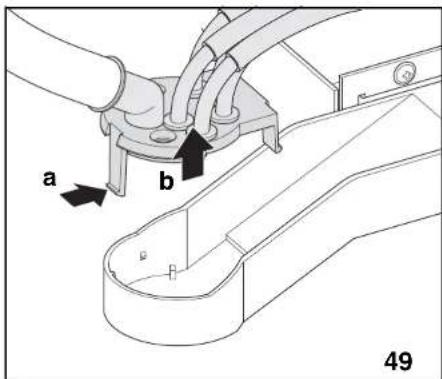

Reinigen van de koffieklopper 50

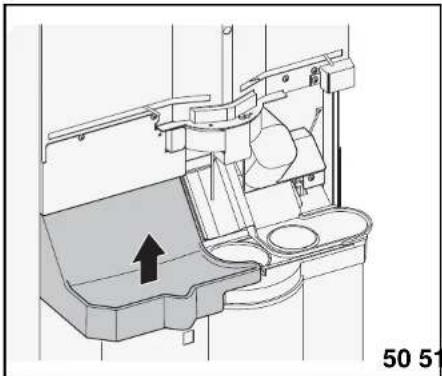

Reinigen van het uitgiftekop 51

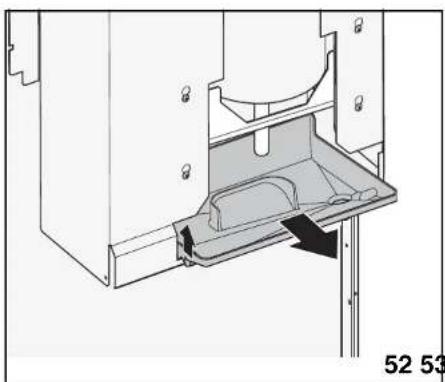

Reinigen van het uitgiftegedeelte 52

Reinigen van het bekerplateau 53

Reinigen van de droesbak 54

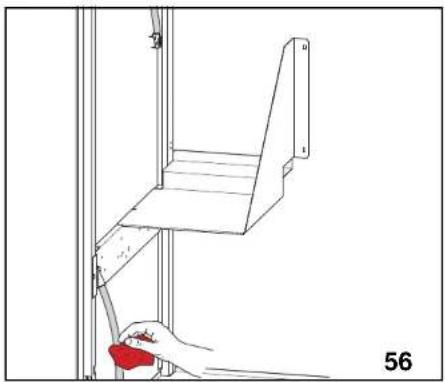

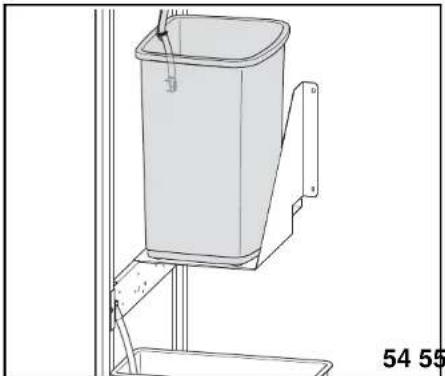

Reinigen van de emmer.... 54

Reinigen van de binnen- en de buitenkant 55

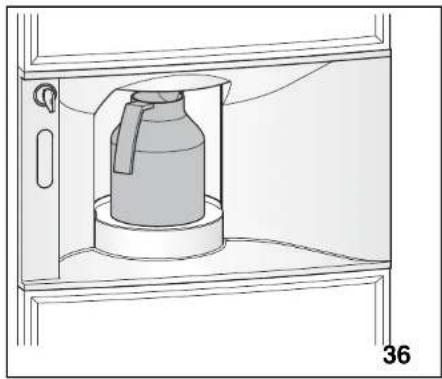

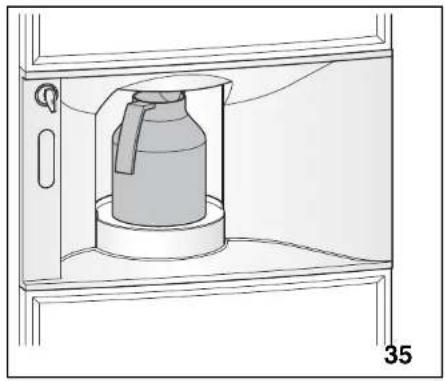

Monteren van de gereinigde onderdelen 56

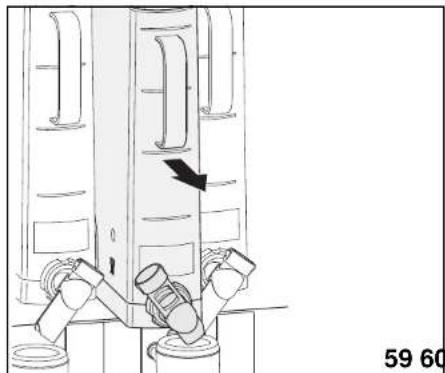

Spoelen en laatste controle 56

Inhoudsopgave

Incidentele verzorging

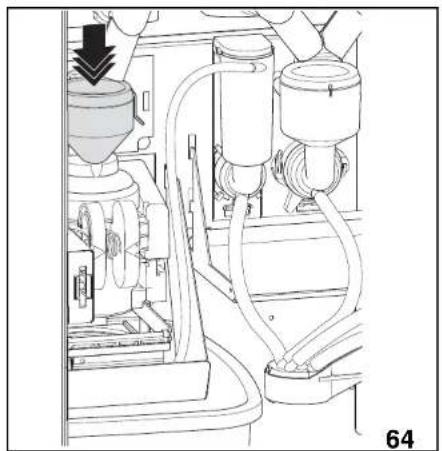

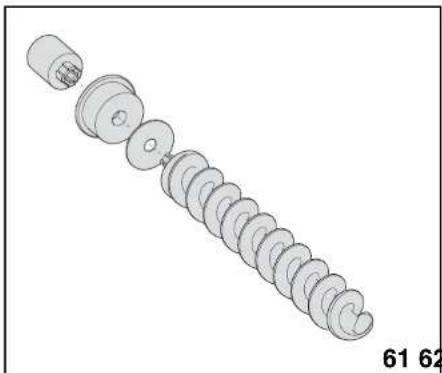

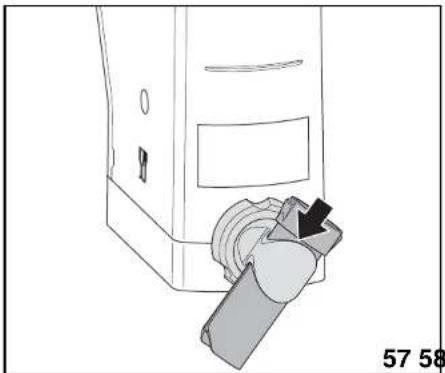

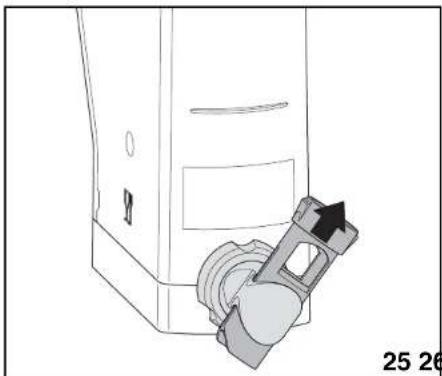

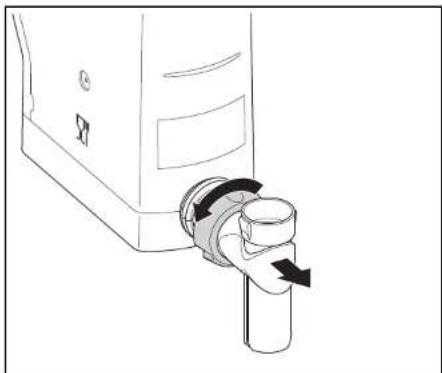

Reinigen van de ingrediëntcontainers 57

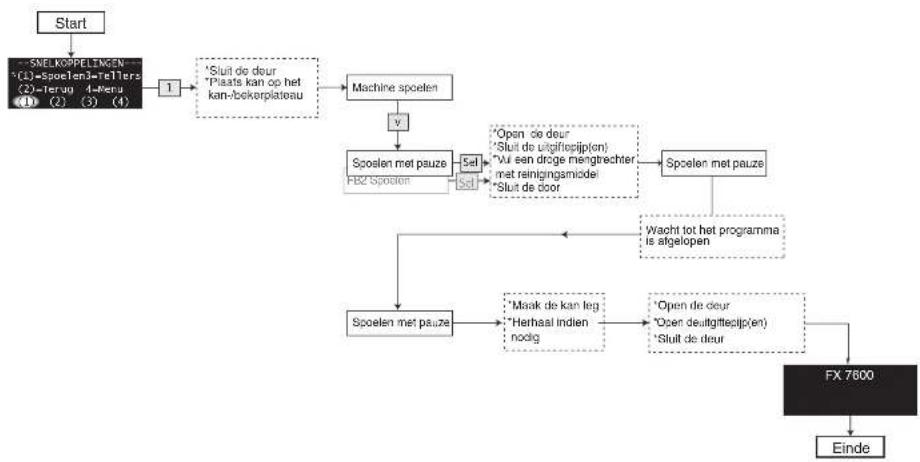

Spoelen van de brewer 59

Extra mogelijkheden

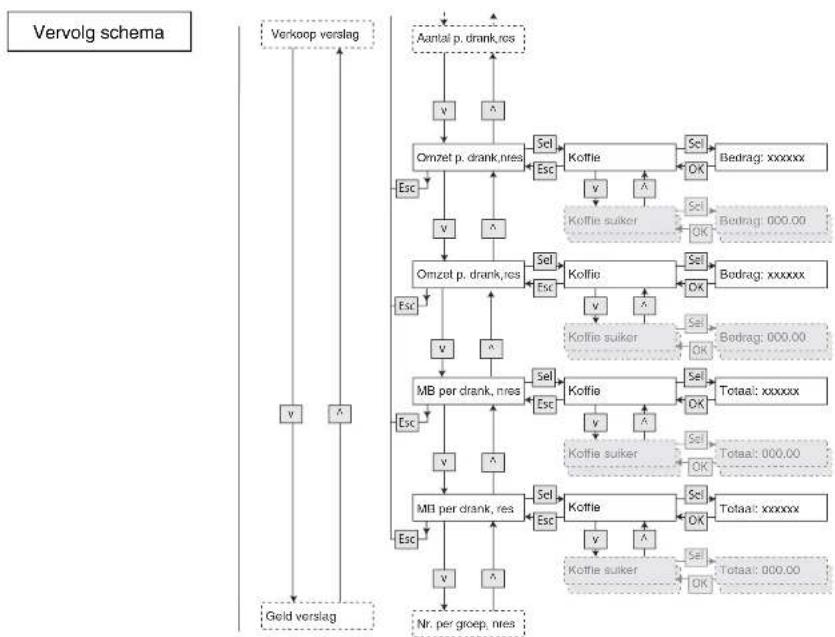

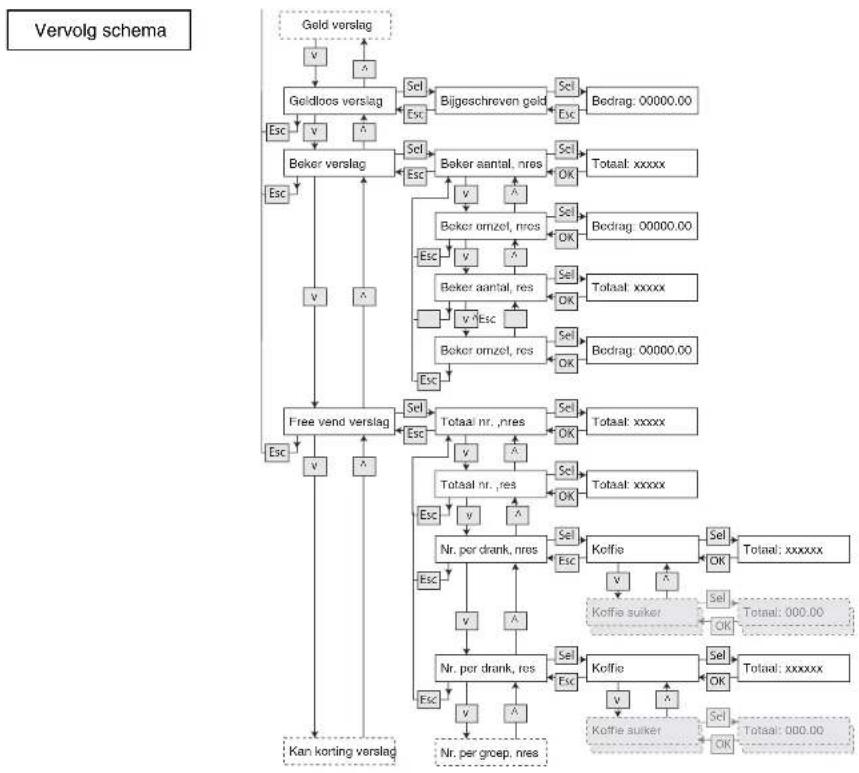

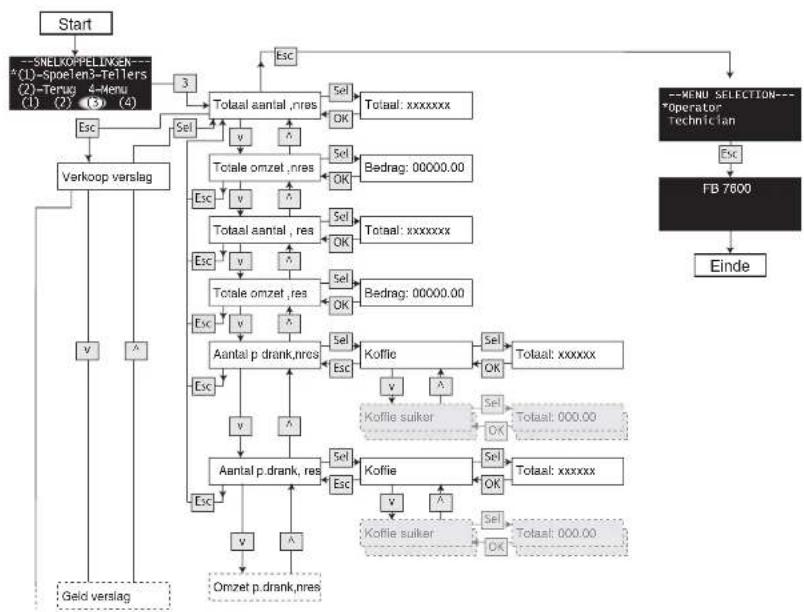

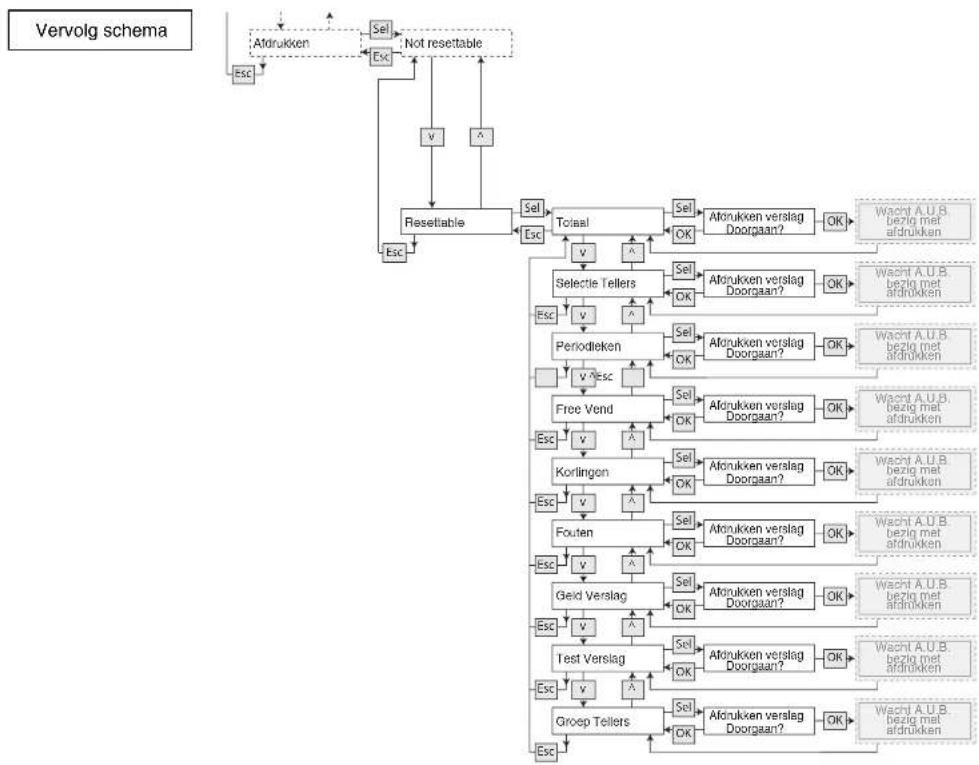

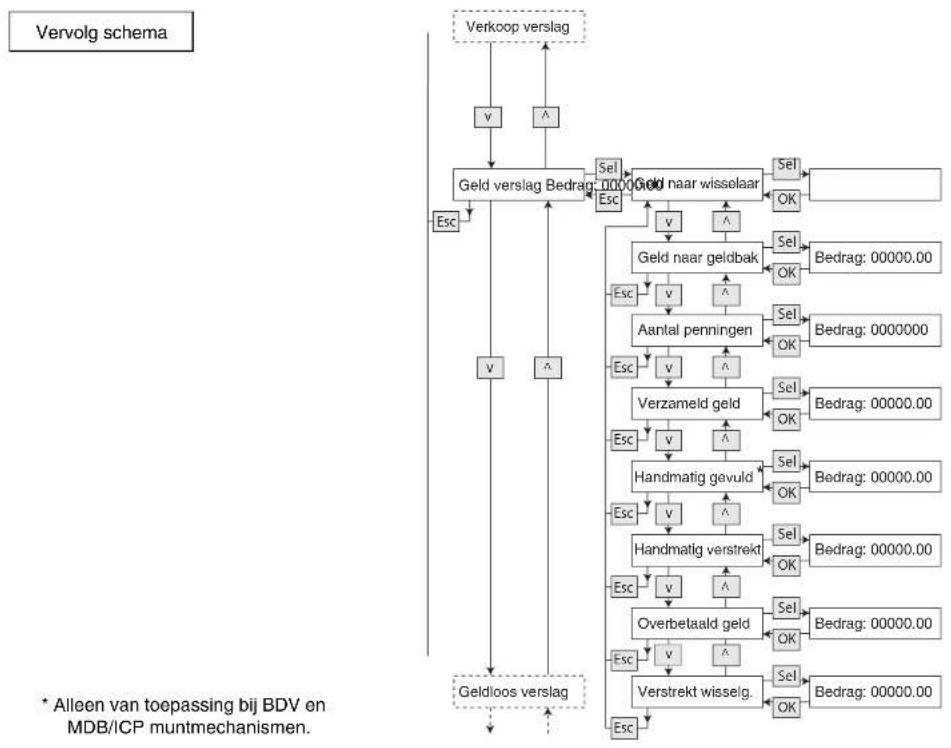

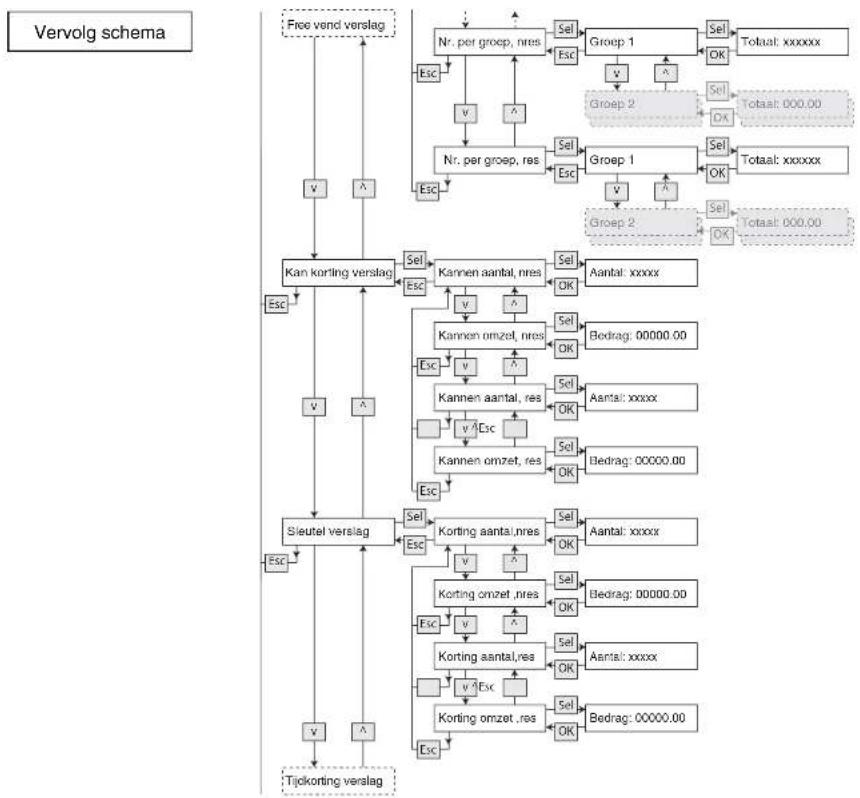

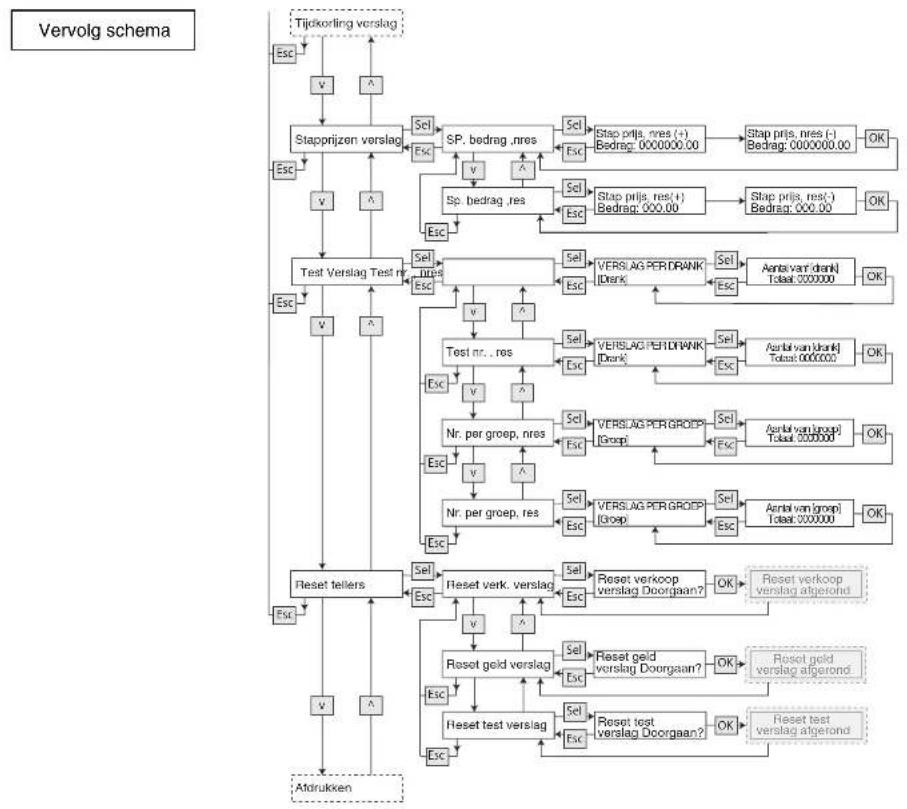

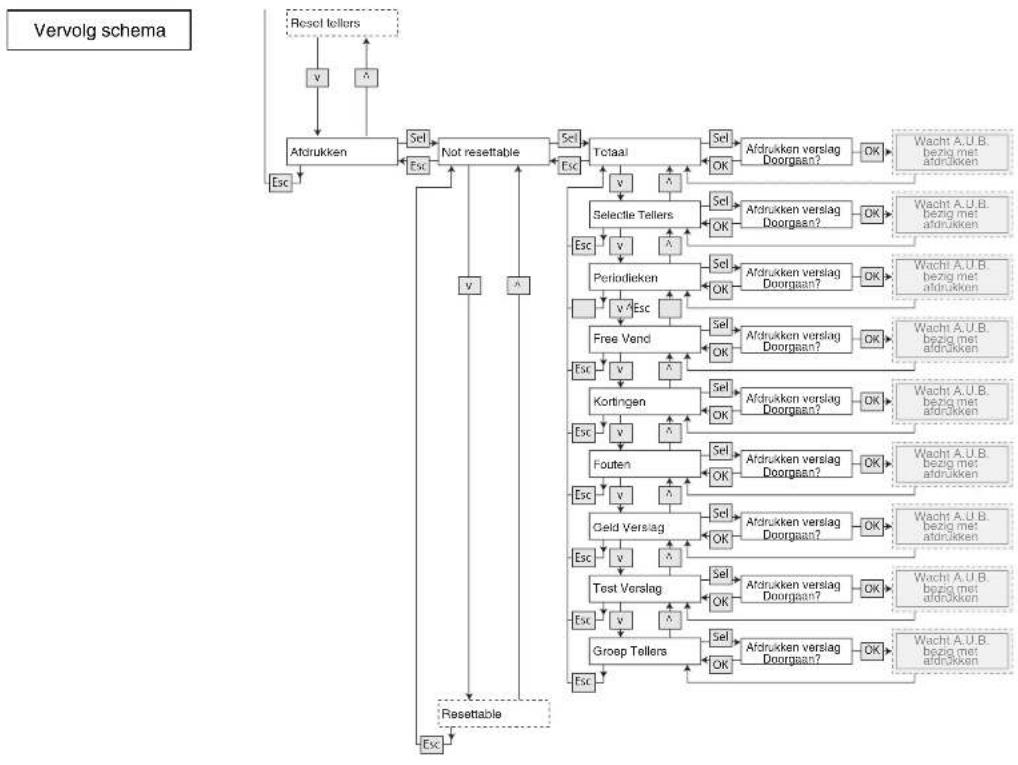

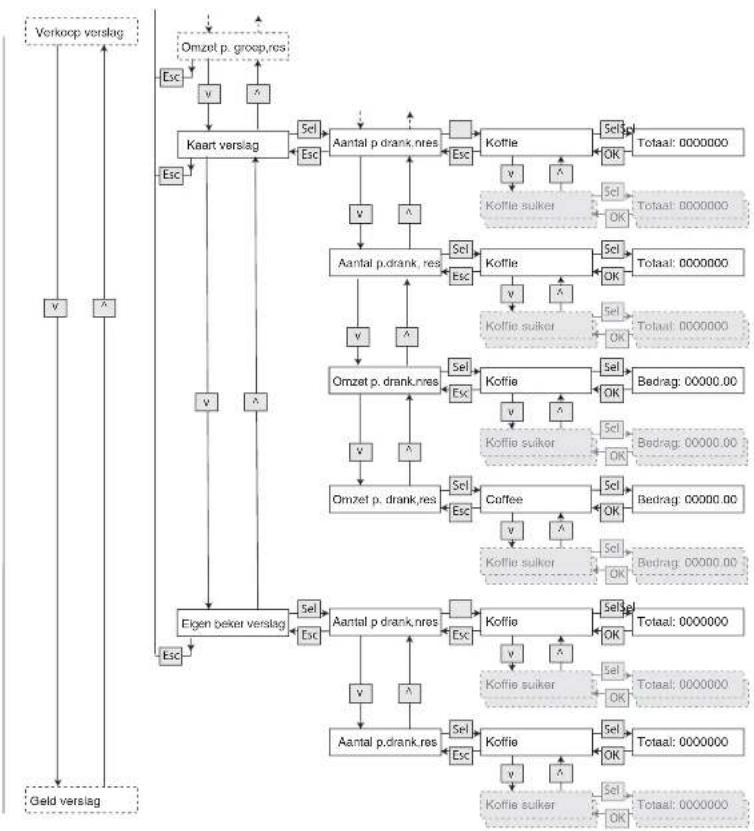

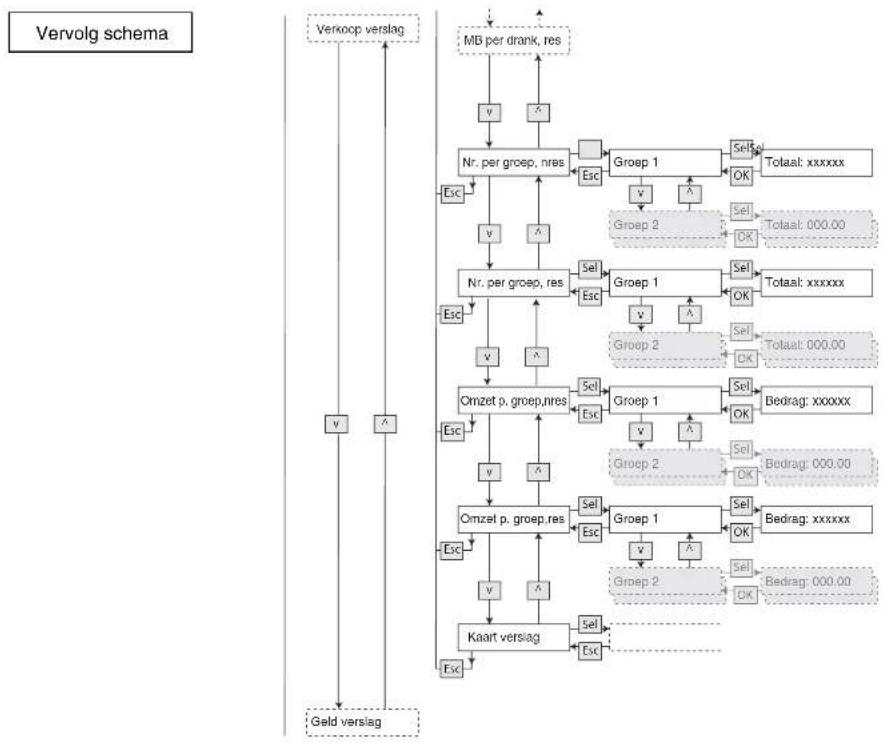

Oproepen en nulstellen van tellers.... 60

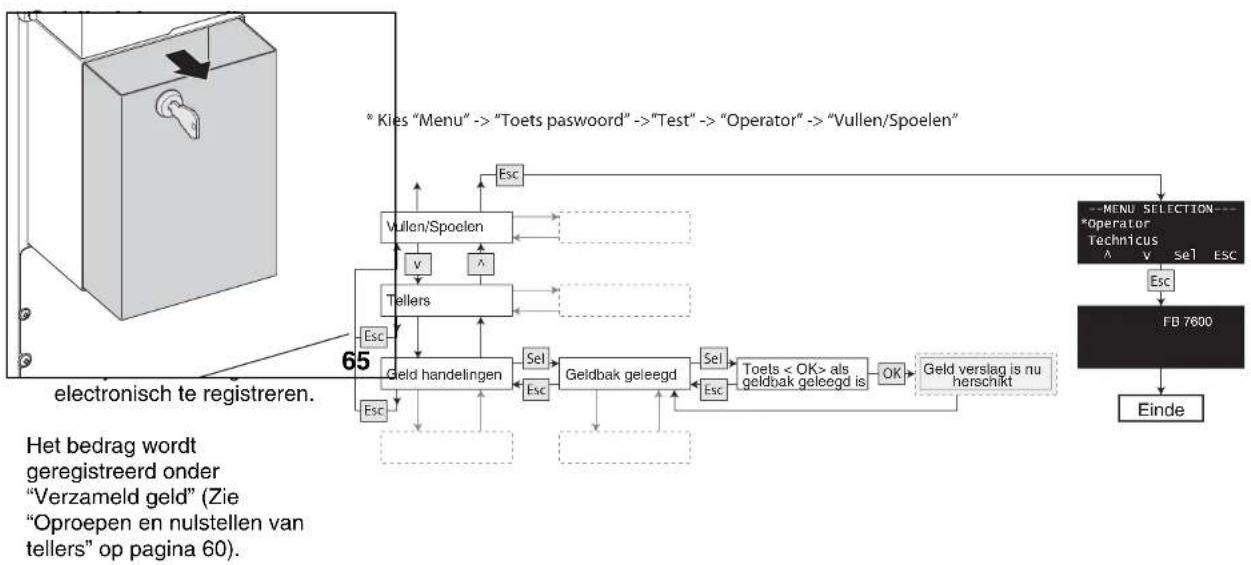

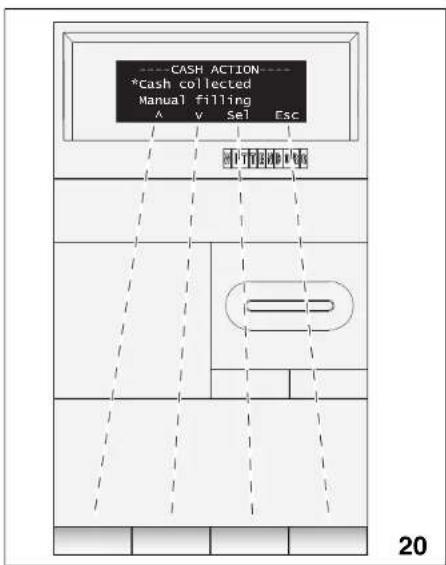

Geldbak leegmaken 71

Handmatig vullen met wisselgeld 72

Automatische spoelperiodes instellen 73

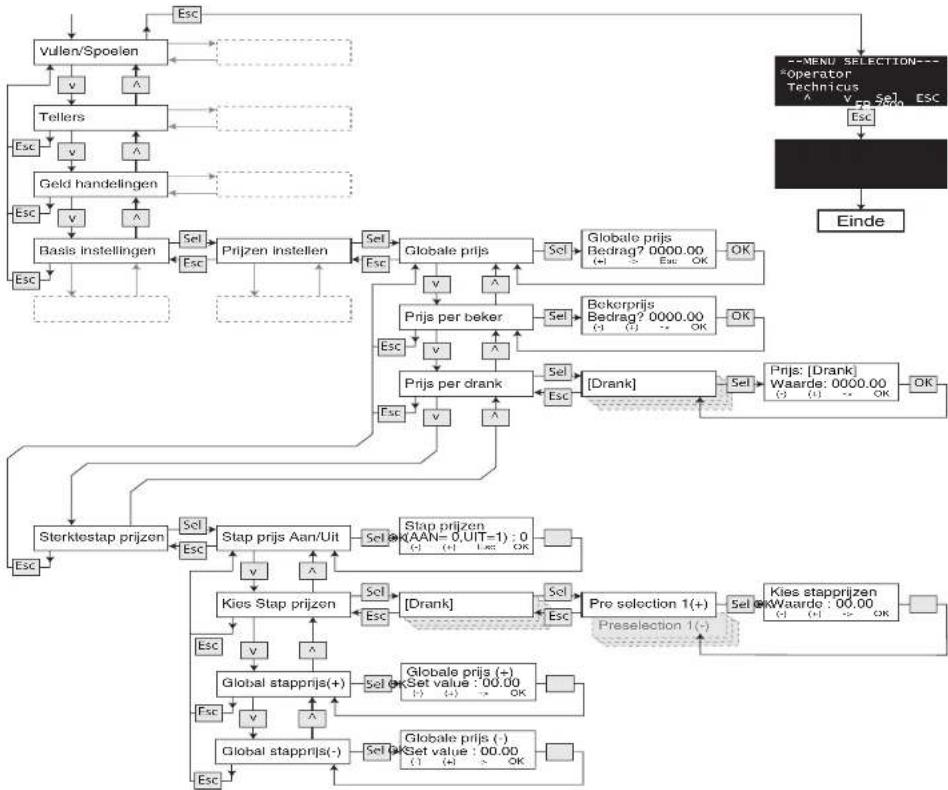

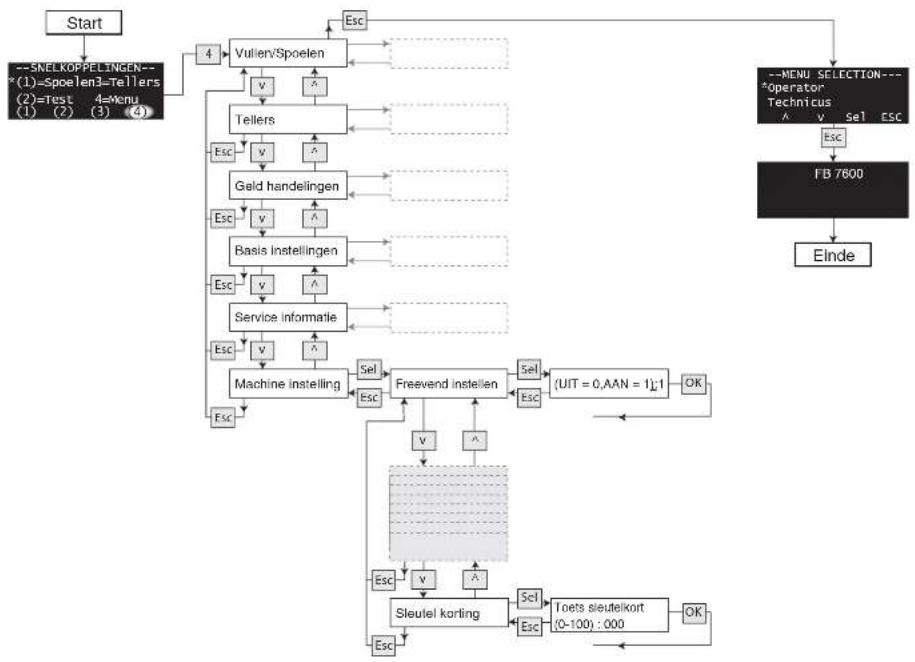

Prijzen wijzigen 75

Instellen van gratis verkoop en Sleutelkorting.... 76

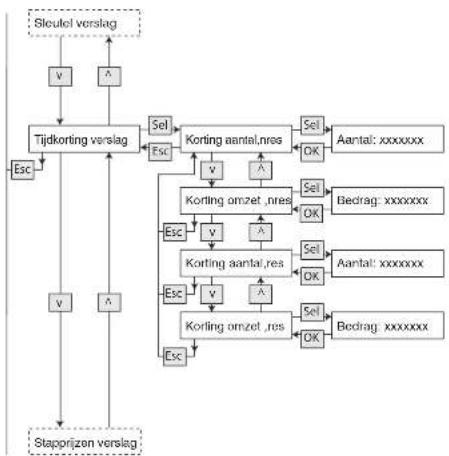

Tijdkorting.... 77

Instellen van tijdkorting.... 77

Sluimerperiodes 78

Correcte scenario.... 79

Instellen van sluimerperiodes.... 82

AFSTELLINGEN

- Algemene aanwijzingen 83

Bekerrem verwijderen 84

Bekerrem afstellen 84

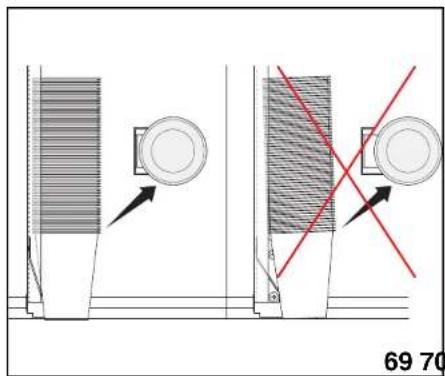

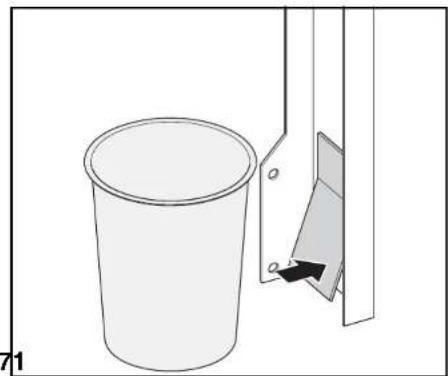

Gewicht van de bekerrem afstellen.... 84

Stapelgeleider afstellen 85

Te rechte bekers 85

Muntgeleiding afstellen 86

Displaymeldingen en probleemoplossing

Displaymeldingen 87

Probleemoplossing.... 89

Inleiding

INLEIDING

Om de machine aan de specifieke eisen van de cliënt te kunnen laten voldoen kunnen er in de machine verschillende functies worden geprogrammeerd.

De machine geeft

Afhankelijk van de machineversie en de op- ties, kan de machine uitgevoerd zijn met een of twee koffiebrewers, met een of twee thee- brewers, of met zowel een koffie- als een theebrewer.

Gebruik uitsluitend de voor drankenautomaten bedoelde versgemalen koffie, verse thee of instant-ingredienten.

De machine kan worden geleverd met directe keuzetoetsen of met een toetsenpaneel. Alle interactie met de machine, zoals de dranken-keuze, het activeren van spoelfuncties, het ophalen van gegevens en het instellen van de machine, vindt plaats via de directe keuzetoetsen of het toetsenpaneel.

Alle onderdelen die u dient te reinigen, zijn aangegeven met een lichtblauwe kleur (regelmatig reinigen) en in een donkerblauwe kleur (grondig reinigen). Alle bewegende onderdelen zijn aangegeven met een groene kleur.

De fabrikant aanvaardt geen aansprakelijkheid wanneer de machine wordt gebruikt voor de doeleinden waarvoor de machine niet is ontworpen.

Deze gebruiksaanwijzing is van toepassing op diverse versies van de machine. Daardoor is het mogelijk dat u aanwijzingen vindt voor bedieningselementen waarmee uw machine niet is uitgerust.

Deze technische documentatie hoort bij de machine en dient bij verplaatsing of verkoop van altijd bij de machine te blijven.

Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen heeft uitgelegd hoe het apparaat dient te worden gebruikt.

Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen.

Veiligheid

VEILIGHEID

• Lees voor installatie en gebruik de aanwijzingen in deze handleiding zorgvuldig door en zorg dat u ze begrijpt. De aanwijzingen bevatten belangrijke informatie over het veilig installeren, gebruiken en onderhouden van de machine.
• Deze handleiding beschrijft de handelingen die nodig zijn om de machine te vullen en te onderhouden. Deze handelingen worden uitgevoerd in delen van de machine die toegankelijk zijn met de sleutel; ander gereedschap is niet nodig.

• De machine mag niet blootgesteld worden aan vorst tijdens het gebruik, opslag en vervoer.

• Als het kan vriezen op de plaats waar de machine staat, dan mag de stroomvoorziening van de machine niet uitgeschakeld worden.

• Als er kans op vorstschade bestaat, dan moet de service-technicus de boiler, slangen en ventielen controleren en zonodig vervangen, voordat hij de machine weer aansluit, en hij moet vervolgens controleren of de machine goed functioneert.

2 Gallery 420 01.2012

• De machine mag niet buitenshuis opgesteld worden.
• De machine mag uitsluitend door daarvoor opgeleide servicetechnici geprogrammeerd, gerepareerd en geïnstalleerd worden, als ze bekend zijn met de veiligheids- en hygiënische aspecten van de machine.
  •Voorkom dat veiligheidsvoorzieningen worden uitgeschakeld of overbrugd.
• De machine moet op het waterleidingnet en het electriciteitsnet aangesloten worden conform de plaatselijke voorschriften.
• De machine moet waterpas worden opgesteld.
• De machine moet aangesloten worden op een veilig lichtnet met een goedgekeurde wandcontactdoos met randaarde en een goedgekeurde geaarde stekker. Een aardlekschakelaar wordt aanbevolen.

- Na het plaatsen van het automaat moet de netstekker toegankelijk zijn.

Raak een stekker nooit aan met natte handen, of steek nooit een natte stekker in een wandcontactdoos.

De door de machine geserveerde dranken zijn zeer heet! Houd handen (en andere lichaamsdelen) uit de buurt van het uitgiftecompar- timent terwijl de dranken worden bereid en geserveerd om brand- wonden te voorkomen.

- Een beschadigd netsnoer mag alleen door bevoegd servicetechnicus worden vervangen.

Veiligheid

•Probeer nooit meerdere bekers achtereen te vullen door op de keuzetoets voor kannen te drukken. Dit kan gevaar voor brandwonden opleveren.
- Alleen bevoegd en bekwaam personeel mag de machine reinigen, vullen en instellen.
- De machine mag niet met water afgespoten worden en is ook niet geschikt om in de buurt van waterspuit-installaties (bijv. voor het reinigen) opgesteld te worden.
-Gebruik alleen originele vervangingsonderdelen.
•Volg de plaatselijke voorschriften op!
- Regelmatige reiniging van de machine is uit functioneel en hygiënisch oogpunt een vereiste.

Let bij het reinigen op scherpe ran- den. Er bestaat gevaar voor ver- wondingen.

• Gebruik voor het reinigen van de machine uitsluitend de voor de voedselindustrie goedgekeurde reinigingsmiddelen.

• Reinig de binnen- en buitenkant van de machine met een vochtige doeken vermijd gespetter.

• Controleer na reiniging of alle onderdelen weer op de juiste wijze zijn geïnstalleerd.

• Elke machine heeft een eigen serienummer, aangegeven op het typeplaatje aan de achterzijde van de machine. Dit plaatje is het enige plaatje dat door de fabrikant als identificatie van de machine wordt erkend. De technische gegevens van de machine staan op het typeplaatje.

Indien de serviceverlichting her- steld moet worden, de stroomtoe- voer naar de machine altijd eerst uitschakelen.

De serviceverlichting is aangesloten voor de hoofdschakelaar.

Wanneer de speciale gele sleutel in de gleuf van de deursleutel wordt gestoken, wordt de stroomtoevoer naar de machine hersteld.

De deur kan alleen gesloten worden als de sleutel uit de deurschakelaar genomen is.

Wanneer de stroomtoevoer wordt ingeschakeld, voorzichtig zijn dat u geen bewegende onderdelen of elektrische componenten aanraakt.

Deurschakelaar: Als de deur wordt geopend, verhindert een speciale schakelaar dat spanningvoerende of bewegende onderdelen bereikbaar zijn.

Elke handeling, waarbij het nodig is om de machine in te schakelen met geopende deur, mag uitsluitend uitgevoerd worden door gekwalificeerd personeel, dat bekend is met de specifieke risico's van een dergelijke situatie.

De machine mag ingeschakeld worden door gekwalificeerd personeel, door een speciale gele sleutel in de deurschakelaar te steken.

De machine moet altijd uitgeschakeld worden, voordat begonnen wordt met onderhouds- of reparatiewerkzaamheden van spanningvoerende of bewegende onderdelen.

Technische gegevens

TECHNISCHE GEGEVENS

De technische gegevens van de machine worden vermeld op het typeplaatje.

De machine is alleen geschikt voor gebruik binnenshuis.

Afmetingen van de machine

Hoogte: 1834 - 1855 mm

Breedte: 700 mm

Diepte: 620 mm (kabinet), 662 mm (behuizing+deur)

Gewicht Ca. 190 kg (zonder ingrediënten)

Elektrische aansluiting Voeding: 230V + 10%/-15%, 50 Hz

De machine moet worden geaard! Bovendien verdient het aanbeveling een aardlekschakelaar te installeren.

Stroomverbruik: Machine zonder koeleenheid: 2000 - 2200 W

Machine met koeleenheid:

Aansluitsnoer: Ca. 1,8 - 3,5 m (afhankelijk van plaatselijk geldende voorschriften)

Zekering: Transformator, primair: 2A

Wateraansluiting: De machine moet in overeenstemming met de ter plaatse geldende voorschriften op het drinkwatersysteem worden aangesloten.

Min. tegendruk zonder koeleenheid: 0,8 bar (0,08 MPa) met koeleenheid: 1,5 bar (0,15 MPa)

Max. druk: zonder koeleenheid: 10 bar (1,0 MPa) met koeleenheid: 8 bar (0,8 MPa).

Slangkoppeling: Sluit de waterleiding aan op de 3/4" waterinlaatklep. Gebruik een slang die bestand is tegen de waterdruk en geschikt is voor levensmiddelen (min. inwendige doorsnede 6 mm).

4 Gallery 420 01.2012

Technische gegevens

Wij raden aan om buiten de machine op een toegankelijke plaats een waterkraan aan te brengen. Laat water uit het leidingnet stromen tot het water helder is en geen sporen van vuil bevat.

Inhoud boiler 4,5 l

Volumes Droesbak voor

één brewer: Ca. 25 l

Droesbak voor

twee brewers: Ca. 25 l

Emmer: Ca. 11 I

Beschikbare ingrediëntcontainers:

- Enkelvoudige 4 l container

- Enkelvoudige 6 l container

- Enkelvoudige 12 l container

Bekermagazijn: Ongeveer 600 kopjes van 180 ml

Overige vereisten

Omgevingstemperatuur: Min. 4°C - max. 36°C (-2/+0) bij 80% RH

Geluidsproductie: Het geluidsdrukniveau met A-waarde ligt onder 70 dB.

Veranderingen in technische gegevens en ontwerp voorbehouden.

01.2012 Gallery 420 5

Productpresentatie

Onderdelen van de machine

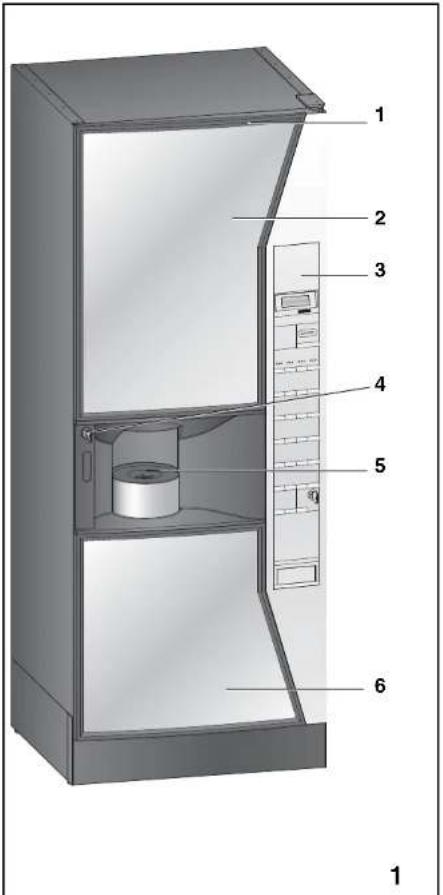

Voorkant van de machine (afb.1):

1 Deur
2 Bovenste reclamepaneel
3 Bedieningsmodule
4 Deurslot
5 Bekerplateau
6 Kannenplateau
7 Onderste reclamepaneel

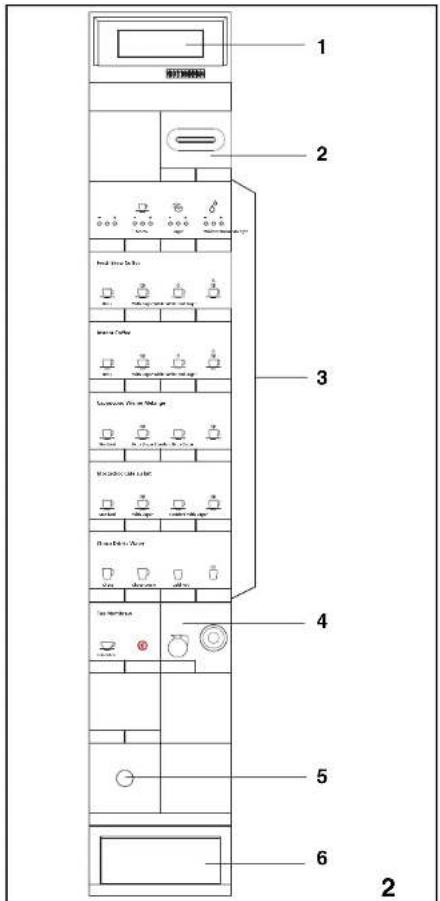

Bedieningsmodule (afb. 2):

1 Betaalpaneel
2 Keuzepaneel
3 Kannenpaneel/Kortingslot
4 Optische interface
5 Muntretourbakje

1 2 3 4 5 6 2

6 Gallery 420 01.2012

Produktpresentatie

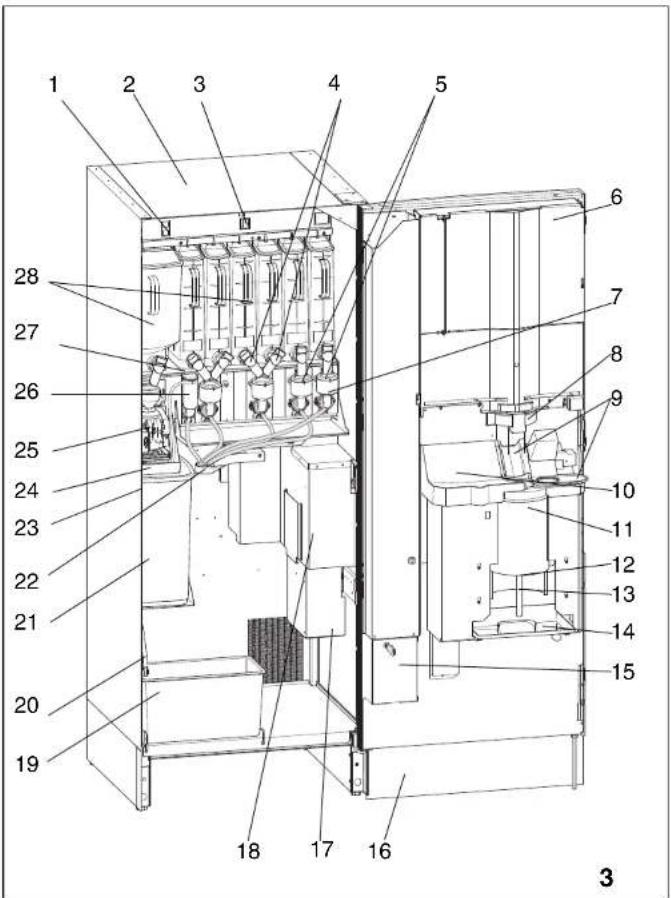

Behuizing van de machine (afb. 3):

1 Filterrolhouder (optie)	18 Behuizing van de boiler
2 Behuizing	19 Emmer
3 Hoofdschakelaar	20 Sensor voor de emmer
4 Uitgiftemondstukken	21 Droesbak
5 Mengtrechterdeksel	22 Uitgiftekop
6 Bekermagazijn	23 Sensor voor de droesbak
7 Mengtrechter met mixerhuis	24 Koffie lekgoot
8 Bekerval-ring	25 Brewer
9 Bekergoot met sluiter	26 Diffusor / Koffieklopper
10 Lekrooster	27 Opvangschal
11 Behuizing van het bekerstation	28 Ingrediëntcontainers
12 Ontgrendeling voor het bekerplateau
13 Afvoerslang voor het lekrooster
14 Lekbak
15 Geldbak
16 Schopplaat
17 Behuizing van de pomp

01.2012 Gallery 420 7

1 Voorbeeld 4

Betaalpaneel (afb. 2,1)

Display (afb. 4,1):

Op het display kan de volgende informatie verschijnen:

• de prijs van de gekozen drank
• het tegoed op de door de klant gebruikte chipkaart
• de waarde van de ingeworpen munten
• de diverse voorgeprogrammeerde informatieve teksten.

Overige teksten die op het display kunnen verschijnen worden uitgelegd in het hoofdstuk Foutmeldingen.

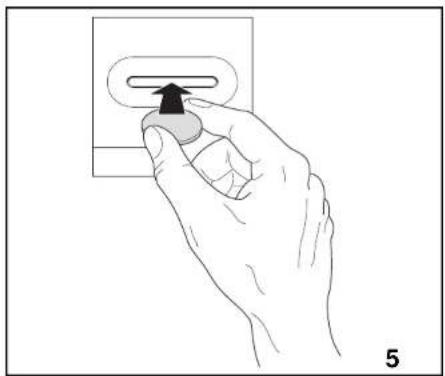

Inworp van munten en gebruik van de chipkaart

•Muntgleuf (afb. 5):

Werp munten in om contant voor de gekozen drank te betalen. Het is ook mogelijk om in combinatie met uw chipkaart te betalen.

•Kaartgleuf (afb. 6):

Steek uw bankpas in de kaartgleuf om met de chipkaart voor de gekozen drank te betalen. Het is ook mogelijk om in combinatie met muntgeld te betalen

Deze afbeeldingen kunnen afwijken. dit is afhankelijk van de machineversie!

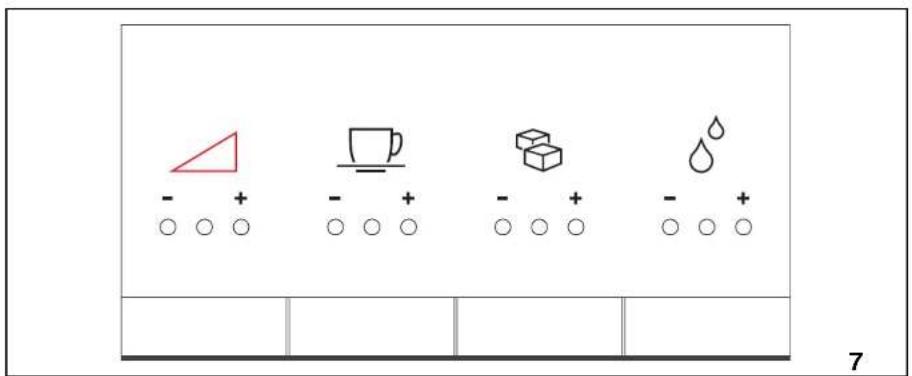

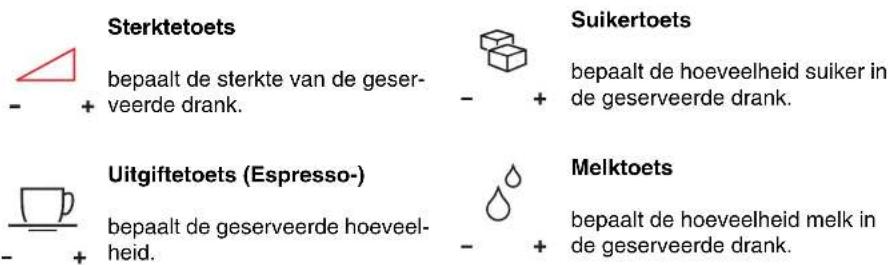

Voorkeuzetoetsen (afb. 7)

Sterktetoets - + bepaalt de sterkte van de geserveerde drank. Suikertoets - + bepaalt de hoeveelheid suiker in de geserveerde drank. Uitgiftetoets (Espresso-) - + bepaalt de geserveerde hoeveelheid. Melktoets - + bepaalt de hoeveelheid melk in de geserveerde drank.

Sterktetoets (afb. 8)

De drie LED's onder dit symbool laten de sterkte van de geserveerde drank zien. Druk op de toets onder het symbool in totdat de gewenste LED oplicht:

Minimum sterkte Normale sterkte Maximum sterkte

Bediening

- + ● ○ ○ 9

- + ● ○ ○ 1

- + ● ○ ○ 0

Uitgiftetoets (Espresso-) (afb. 9)

De drie LED's onder dit symbool laten de hoeveelheid (bekergrootte) van de geserveerde drank zien. Druk op de toets onder het symbool in totdat de gewenste LED oplicht:

Kleine beker (espresso)

Normale beker

Grote beker

Suikertoets (afb. 10)

De drie LED's onder dit symbool laten de hoeveelheid suiker in de geserveerde drank zien. Druk op de toets onder het symbool in totdat de gewenste LED oplicht:

Kleine hoeveelheid

Normale hoeveelheid

Grote hoeveelheid

Melktoets (afb. 11)

De drie LED's onder dit symbool laten de hoeveelheid melk in de geserveerde drank zien. Druk op de toets onder het symbool in totdat de gewenste LED oplicht:

Kleine hoeveelheid

Normale hoeveelheid

Grote hoeveelheid

Druk éerst op de voorkeuzetoets om de sterkte van de koffie, de hoeveelheid suiker en/of de hoeveelheid melk te veranderen en vervolgens binnen 10 seconden op de keuzetoets. Na 10 seconden wordt de voorkeuze-instelling op de standaardwaarde 420.03.2025.

10 Gallery 420,012013.

Bediening

Druk op deze toets voor een beker espresso koffie, d.w.z. een beker sterke koffie.

Mixertoets

(afb. 13)

Druk op deze toets, zodat de mixer de uitge- geven drank van een crèmelaagje voorziet.

Cafeïnevrije koffie / thee toets

(afb. 14)

Druk op deze toets om cafeïnevrije koffie / thee te kiezen in plaats van gewone koffie / thee.

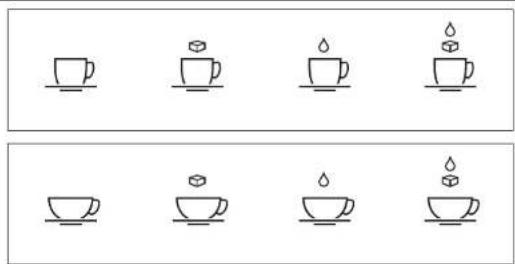

Voorbeeld van keuzetoetsen voor koffie en voor thee

15

Keuzetoetsen (afb. 15)

Deze afbeeldingen kunnen afwijken. Dit is afhankelijk van de machineversie!

Onder de voorkeuzetoetsen bevinden zich de keuzetoetsen. Het aantal keuzetoetsen komt overeen met het aantal dranken dat met of zonder suiker of melk bereid kan worden. De functie van elke keuzetoets wordt duidelijk geïllustreerd met behulp van een pictogram.

een beker zwarte koffie

een beker zwarte koffie met suiker

een beker koffie met melk

een beker koffie met suiker en melk

Bediening

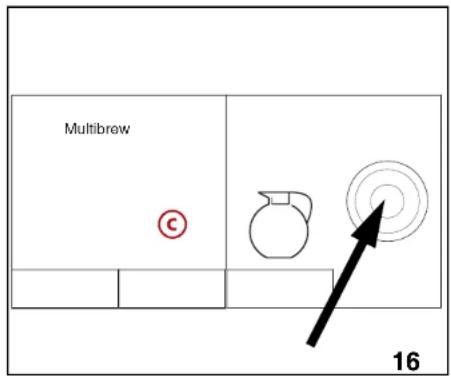

Bereiden van een kan: (afb. 16)

• Steek de sleutel in het kannenslot en draai de sleutel rechtsom.
  Het bekerplateau verplaatst zich zo ver mogelijk naar beneden. In het display verschijnt een aantal, bijvoorbeeld '4'. Dit aantal is voorheen ingesteld.
• Plaats een kan op het plateau.
• Druk één of meerdere malen op de kannentoets voor het gewenste aantal uitgiftes.

Bij elke druk wordt het op de teller getoonde aantal met één verhoogd, totdat het maximum aantal wordt bereikt (15 of lager, ingesteld door de technicus bij installatie).

Als het maximum aantal is bereikt en de kannentoets nogmaals wordt ingedrukt, begint de teller weer bij het oorspronkelijk ingestelde aantal.

voldoende saldo, of werp voldoende geld in voor het gewenste aantal dranken.

• Druk de keuzetoets van de gewenste drank in,

De teller wordt na elke uitgifte met één verlaagd. Als 'optimised multibrew' (geoptimaliseerde multibrew) actief is, verschijnt een oplopende balk.

- Verwijder de kan nadat het ingestelde aantal uitgiftes is geserveerd.

- Draai de sleutel linksom en haal hem uit het kannenslot, om de kannenfunctie te stoppen.

Het zetten van een kan kan direct wordt stopgezet door de noodstoptoets in te drukken © (indien aanwezig).

Kannen van transparant materiaal, zoals glas, kunnen niet door de kannensensor worden waar- genomen.

- Als de machine niet op gratis uitgifte is ingesteld, plaats dan een kaart met

13 Gallery 420 01.2012

Bediening

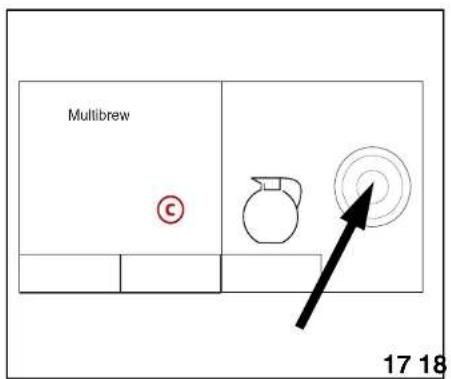

Het gebruik van het kortingslot: (afb. 17)

Met behulp van het kortingslot kunnen dranken met een voorgeprogrammeerde korting worden geserveerd. Het kortingslot kan zowel bij bekers als bij kannen worden gebruikt.

Wanneer u één of meerdere uitgiftes met korting wilt:

- Steek de sleutel in het kortingslot en draai de sleutel naar rechts. Het bekerplateau verplaatst zich zo ver mogelijk naar beneden.

In bekers te serveren dranken: (afb. 18)

- Plaats een beker op het bekerplateau. Het bekerplateau verplaatst zich naar de uitgiftestand.

•Druk de keuzetoets van de gewenste drank in.

•Verwijder na uitgifte de beker

- Beëindig de uitgifte met korting door de sleutel terug te draaien en uit het slot te nemen.

In een kan te serveren dranken: (afb.19)

- Plaats een kan op het plateau en druk de kannentoets diverse malen in, totdat het display het gewenste aantal uitgiftes toont.

•Druk de keuzetoets van de gewenste drank in.

-Verwijder na uitgifte de beker of de kan.

- Beëindig de uitgifte met korting door de sleutel terug te draaien en uit het slot te nemen..

14 Gallery 420 01.2012

CASH ACTION *Cash collected Manual filling A V Sel Esc 甲午午午中 20

Navigatietoetsen

De vier voorkeuzetoetsen worden gebruikt als navigatietoetsen voor het uitlezen van verkoopgegevens, instellingen van bijv. prijzen en voor het activeren van service functies (afb. 20).

Opmerking: De Operator-functie start door de deur te openen (Zie ook het schema "Overzicht van functies" op pagina 18.)

Bediening

Gebruik van de navigatietoetsen

Deze tabel toont hoe de vier voorkeuzetoetsen gebruikt worden als navigatietoetsen.

Display	Toets	Functie
		‘Op’-toets [^]Druk deze toets om een stap omhoog te gaan
		‘Neer’-toets [v]Druk deze toets om een stap naar beneden te gaan
		‘Sel’-toets'Druk deze toets om•een stap naar rechts te gaanof•kies een functie, bijv. spoelen.
		‘Esc’ / ‘OK’-toetsDruk deze toets om• een stap naar links te gaan of•spring naar boven in een rij, bijv. van “Omzet per drank” naar “Totaal omzet”.

Bediening

De functies van de toetsen kunnen variëren. De 'Sel'-toets kan bijv. een 'OK'-toets worden om een handeling te bevestigen. De werkelijke functies zijn steeds zichtbaar op de onderste regel van het display.

Alternatieve functies van de navigatietoetsen:

Display	Toets	Functie
		‘OK’-toetsDruk deze toets om een handeling te bevestigen, bijv. tellers op nul zetten.
		‘Esc’-toetsDruk deze toets om een functie te verlaten zonder deze te activeren, bijv. tellerstanden niet op nul zetten.

Bediening

Toetsen voor het instellen

In functies, waar instellingen verricht worden, bijv. prijsinstellingen, veranderen de functies van de vier voorkeuzetoetsen dienovereenkomstig.

Deze tabel toont hoe de vier voorkeuzetoetsen gebruikt worden om getallen in te voeren of te wijzigen.

Display	Toets	Functie
		‘Minus’-toets [-]Druk deze toets om een getalwaarde te verlagen in stappen van een.
		‘Plus’-toets [+]Druk deze toets om een getalwaarde te verhogen in stappen van een.
		‘Volgende’-toets [>]Druk deze toets om naar het volgende cijfer te gaan, bijv. in prijsinstel-functies.
		‘OK’-toets [OK]Druk deze toets om de gewijzigde systeem-instellingen op te slaan.

Bediening

Overzicht van functies

Dit schema geeft een totaalbeeld van de functies in de menu's (versie 7.4).

Men kan de functies starten, en daarmee in de menus komen, door de machinedeur te openen.

Alle functies zijn bereikbaar door met de vier voorkeuzetoetsen in de menus te navigeren.

De menu's voor de gebruiker en/of de technicus zijn beveiligd met een wachtwoord om onbedoeld en onbevoegd gebruik te voorkomen.

Op verzoek van de klant moet een wachtwoord worden ingevoerd om - de menu's voor de gebruiker te openen, of

- de menu's voor de technicus te openen.

(Zie de uitleg op vorige bladzijden.).

Operator menu - version 7.4

Test
	Complete selecties
	Bekerval
Operator
	Vullen/Spoelen	Spoelen
			Machine spoelen
			Spoelen met pauze
			FB2 Spoelen
			FB2 Spoelen m pauze
			Spoelen Water
	Tellers	Verkoop verslag
			Totaal aantal ,nres
			Totale omzet ,nres
			Totaal aantal ,res
			Totale omzet ,res
			Aantal p drank,nres
			Aantal p.drank,res
			Omzet p. drank,nres
			Omzet p. drank,res
			MB per drank, nres
			MB per drank, res
			Nr. per groep, nres
			Nr. per groep, res
			Omzet p. groep,nres
			Omzet p. groep,res
			Kaart verslag
			Aantal p drank,nres
			Aantal p.drank,res
			Omzet p. drank,nres
			Omzet p. drank,res
		Eigen beker verslag
To volgende blad			Aantal p drank,nres
			Aantal p.drank,res

Vervolg schema

Bediening

Geld verslag
	Geld naar wisselaar
	Geld naar geldbak
	Aantal penningen
	Verzameld geld
	Handmatig gevuld
	Handmatig verstrekt
	Overbetaald geld
	Verstrekt wisselg.
Geldloos verslag
	Bijgeschreven geld
Beker verslag
	Beker aantal, nres
	Beker omzet, nres
	Beker aantal, res
	Beker omzet, res
Free vend verslag
	Totaal nr.,nres
	Totaal nr.,res
	Nr. per drank, nres
	Nr. per drank, res
	Nr. per groep, nres
	Nr. per groep, res
Kan korting verslag
	Kannen aantal, nres
	Kannen omzet, nres
	Kannen aantal, res
	Kannen omzet, res
Sleutel verslag
	Korting aantal,nres
	Korting omzet ,nres
	Korting aantal,res
	Korting omzet ,res

Verder op volgende blad

Bediening

Vervolg schema

	Tijdkorting verslag
	Stapprijzen verslag
	Test Verslag
	Reset Tellers
	Afdrukken
Geld handelingen

Verder op volgende blad

Bediening

Service informatie
	Voorvallen logboek
	Reset logboek
	Programma versies
	Toon menufile ver.
Machine instelling
	Freevend instellen
	Bliep instellen
	Klok in display
	Temp. in display
	Spoeltijd instellen
	Spoeldag instellen
	Klok instellen
	Sleutel korting
	Tijd korting
	Sluimerstand

Verder op volgende blad

Bediening

Vervolg schema

Verder op volgende blad

Bediening

Vervolg schema	Deur open
		Terminal Mode
		Configurator Mode
	Kies baud rate
	Betaal systeem
		Single/Multi vend
		Betaalsys. kiezen
		Max Krediet
		Max wisselgeld
		Koopplicht
		Munten blokkeren
		Wisselg.< blokkeren
		Audit unit Ext/int
		Exact wissel eq.
		Exact wissel offset
		Keyboard blokkeren
		Prijs modus
		Prijs als index
		Zero vend modus
		Zero vend index
		Opwaarderen
		Direct wisselen
		Currency code(auto)
		Currency code(man)
		Muntvalidator
		Decimale punt pos.
		Freevend tellr.mode
		Delayed Paymentmode
		Kies Cash Sale
		Sessie Compl. Modus
		Autom Cashaudit Res
		Pricelist Start Nr.

Verder op volgende blad

Bediening

Vervolg schema

Kan-knop instellen
	Startinstelling
	Min aantal
	Max aantal
	Methode
	Korting
	Optimized multibrew
Wissel cfg bestand
	Kies taal-bestand
	Kies recept-bestand
	Kies menu-bestand
Diagnostics/Test
	Algemene functies
		Wittlink test
		Voll. uitgifte test
		Test aankoop
	Beker functies
		Sensor test
		Bekerring test
		Bekerval test
		Bekeruitgifte test
		Linkerbeker index.
		Rechterbeker index.
		Bekerschuif test
		Lift test
	Klant interface
		Knop/Sleutel test
		Display test
		Voorkeuze led test
		Deurlicht test
		Test Init. tekst
		Munt retour motor

Verder op volgende blad

Vervolg schema

Bediening

	Water/energie/verw.
		Water sensors
		Waterpomp aan/uit
		Verwarming aan/uit
		Ventilator aan/uit
		Test Uitgiftearm
		Test mixer nr. X
		Test alle mixers
		Test ventiel nr. X
		Test alle ventielen
		Test IN motor nr.X
		Test alle IN motors
	Sigma brewer 1
		Brewer posities
		Stuur zuiger heen
		Stuur zuiger terug
	Sigma brewer 2
		Brewer positions
		Move piston forward
		Move piston back
Change password
GSM instellingen

Bediening

Verkort kiezen

Sommige functies zijn bereikbaar via sneltoetsen.

Verkort kiezen houdt in dat bepaalde, veelgebruikte functies in één stap bereikbaar zijn, terwijl dit anders verschillende stappen door het Operator menu gevergd zou hebben.

Sneltoetsen zijn beschikbaar voor de volgende functies:

• Spoel funkcie, zie "Spoelen van de machine (FB machine)" op pagina 41 en "Spoelen van de machine (FF machine)" op pagina 42.
• Test funktionie, zie "Laatste controle" op pagina 43 ^1 .
• Teller functie, zie "Oproepen en nulstellen van tellers" op pagina 60.
• Menu, zie "Overzicht van functies" op pagina 18.

Het gebruik van de sneltoetsen:

Stap Actie	Display
1 •Open en sluit de deur.•Wacht en raadpleeg het display.
2	• Als het display het volgende selectievenster met sneltoetsen toont, gaat u naar stap 3.
	•Als het display het volgende selectievenster met sneltoetsen toont, gaat u naar stap 4
3
	Wenst U ..	ga naar
	Perform a rinse function Stap 5
	Read the counters Stap 8
	Proced to the menu functions Stap 9
	Return to vend mode	Stap 6
4
	Wenst U ..	ga naar
	een spoelfunctie te kiezen	Stap 5
	een testfunctie te kiezen	Stap 7
	tellers uit te lezen	Stap 8
	naar de menufuncties te gaan	Stap 9

3
	Wenst U ..	ga naar
	Perform a rinse function Stap 5
	Read the counters Stap 8
	Proced to the menu functions Stap 9
	Return to vend mode	Stap 6
4
	Wenst U ..	ga naar
	een spoelfunctie te kiezen	Stap 5
	een testfunctie te kiezen	Stap 7
	tellers uit te lezen	Stap 8
	naar de menufuncties te gaan	Stap 9

Bediening

Stap Actie	Display
5	Druk op “1”en, indien open, sluit de deur omrechtstreeks naar de spoelfuncties tegaan.Van hieruit kan men een van debeschikbare spoelfuncties kiezen.
6	Druk op “2”Als de deur gesloten is, keert de machineterug naar de verkoopmodus.	--SNELKOPPELINGEN--*(1)=Spoelen3=Tellers(2)=Terug 4=Menu(1) (2) (3) (4)
7	Druk op “2”en, indien open, sluit de deur omrechtstreeks naar de testfuncties tegaan.Van hieruit kan men een van debeschikbare testfuncties kiezen.

Bediening

Stap Actie	Display
8	Druk op “3”en, if open, sluit de deur omrechtstreeks de tellers uit te lezen.Van hieruit kunt u een van debeschikbare tellers kiezen.
9	Druk op “4”en, if open, sluit de deur omrechtstreeks naar de menu-keuzes tegaan.Van hieruit kunt u een van de menu’skiezen.

Extra mogelijkheden

Extra mogelijkheden

De machine kan ingesteld worden op meervoudige of enkelvoudige uitgifte.

Meervoudige uitgifte

- De machine kan ingesteld worden om meerdere dranken na elkaar te kiezen, waarbij slechts één betaaltransactie plaatsvindt met munten of met een kaart.

Enkelvoudige verkoop

- De machine kan ingesteld worden op wisselgeld teruggave / kaart vrijgave na elke gekozen drank.

Serviceverlichting (optioneel)

- De machine kan voorzien worden van een serviceverlichting, boven in de machine. Het licht wordt aangezet met behulp van een schakelaar op de lamp.

01.2012 FB 7600 29

Reiniging en onderhoud

Algemene aanwijzingen

•Alle punten uit de onderhoudsschemas dienen in de volgende frequentie uitgevoerd te worden: Kleine verzorgingsbeurt: Telkens als bijvullen met ingrediënten nodig is. Grote verzorgingsbeurt: Eenmaal per week. Incidentele routines: Eenmaal per maand.

- Het niet nauwgezet uitvoeren van het hier vermelde onderhoudsschema heeft een negatieve invloed op de betrouwbaarheid van de machine en kan de garantie doen vervallen. Het is bovendien in strijd met de HACCP-richtlijnen, waarvoor de leveranciers van de machine en de ingrediënten niet aansprakelijk kunnen worden gesteld.

- Lees voor het uitvoeren van de individuele taken de corresponderende gedeelten van de gebruiksaanwijzing.

- Gebruik uitsluitend reinigingsmiddelen, toegelaten voor de voedingsmiddelen-industrie en aanbevolen door de leverancier van deze machine. Volg de veiligheidsinstructies en gebruiksaanwijzing op de verpakking.

- Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen

• U dient niet alleen elke week en/of na elke 1.000 uitgiftes een reiniging uit te voeren, maar na een bepaald aantal uitgiftes dient u bovendien een nylon brewerfilter of de pakking van een metalen filter te vervangen. Ook als de machine schijnbaar nog goed functioneert: Nylon filter voor koffie: elke 25.000 uitgiftes. Pakking van metalen filter: elke 50.000 uitgiftes.

Zorg ervoor, dat na het reinigen alle componenten op de juiste manier worden geïnstalleerd.

Spuit de machine nooit schoon, maar neem binnen- en buitenkant af met een vochtige doek.

Let op: Gebruik het juiste filter voor thee/koffie:
- Het filter voor thee heeft een rood zegel.
- Het filter voor koffie heeft een wit zegel.

Onderhoudsschema

Schema voor de kleine verzorgingsbeurt

Interval Soort onderhoud/controle Gereedschap/benodigdheden
Regelmatig:Telkens als bijvullen met ingrediënten nodig is.	Openen van de deur en uitschakelen van de machineBijvullen van bekersBijvullen van de freshbrew-containerBijvullen van de ingrediëntcontainersReinigen van het uitgiftegedeelteReinigen van de droesbak en de emmerReinigen van de binnen- en buitenkant van de machineMonteren van de gereinigde onderdelenDoorspoelen van de machineLaatste controle	1 emmer warm water (60 - 80°C) met reinigingsmiddel1 emmer schoon en warm (min. 40°C) waterZachte doeken of keukenpapierIngrediënten

Reiniging en onderhoud

Schema voor de grote verzorgingsbeurt en periodiek onderhoud

Interval Soort onderhoud/controle Vervangingsset (hygiëneset)
Grote verzorging:Eenmaal per week.	Openen van de deur en uitschakelen van de machineBijvullen van bekersBijvullen van de ingrediëntcontainersReinigen van de freshbrewer-onderdelenReinigen van de opvangschalen en de componenten van het uitgiftesysteem van instant-ingredientenReinigen van de ventilatie-labyrinthenReinigen van het uitgiftegedeelteReinigen van het bekerplateauReinigen van de droesbak en de emmerReinigen van de binnen- en buitenkant van de machineMonteren van de gereinigde onderdelenDoorspoelen en laatste controle	MengtrechterdekselsInstant-ingredient mixerhuizen met mixers en dichtingsringenVentilatie-labyrinthenDiffusor / Koffieklopper (optie)Kap van diffusorMixervin voor koffieklopper (optie)uitgiftekop met uitgifteleidingen en -slangenBrewcilinder met mengtrechter, deksel en ventielFilter en houder voor filterSchraper----Alle hierboven genoemde onderdelen, het lekrooster de bekergoot met sluiter, de droesbak, de emmer, de lekbakjes, evenals de ingrediëntcontainers zijn vaatwasser-bestendig (maximaal 30 minuten bij 60^ , maximaal 30 seconden bij 80^ ).

Reiniging en onderhoud

Interval Soort onderhoud/controle Vervangingsset (hygiëneset)
Incidenteel:	Reinigen van de ingrediëntcontainers
Eenmaal per maand	Vervangen van de filterrol
	Spoelen / Ontkalken van de brewer

Kleine verzorgingsbeurt

Openen en uitschakelen van de machine

De deurhendel klapt automatisch naar buiten wanneer de sleutel wordt omgedraaid.

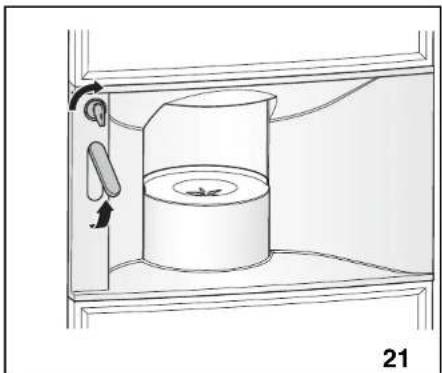

- Draai de deursleutel rechtsom in het slot (afb. 21).

•Druk de uitgeklapte deurhendel naar boven.

De stroom naar de brewer- motor(en) is nu verbroken!

Raak geen bewegende delen en elektrische componenten aan als de netspanning van de machine is ingeschakeld!

Serviceverlichting

De (eventueel geïnstalleerde) serviceverlichting gaat niet automatisch branden wanneer de deur wordt geopend.

De serviceverlichting blijft branden zelfs wanneer de hoofdschakelaar is uitgeschakeld om de machine te verlichten voor reiniging en onderhoud.

- Schakel de serviceverlichting in met de schakelaar op de lamp.

Denk eraan om de verlichting uit te schakelen voor u de deur sluit na de reiniging of het onderhoud.

34 FB 7600 01.2012

Kleine verzorgingsbeurt

Bijvullen van het bekermagazijn

Druk nooit bekers naar boven door de bekerring.

Voor probleemloze bekeruitgifte mogen alleen anti-statische auto-maatbekers van een goede kwaliteit worden gebruikt.

• Druk de bekertransporteurs opzij (afb. 22).
• Druk de grendel naar beneden en open de deur van het bekermagazijn (afb. 23).
- Open de plastic zak met bekers aan de onderkant (verwijder de zak niet).

Raak de bekers om hygiënische redenen niet aan.

Controleer de bekers op beschadiging.

Gooi beschadigde bekers weg.

- Plaats de bekers in het bekermagazijn, beginnend met de middelste kolom (afb. 24).

•Trek de plastic zak weg.

- Sluit de deur van het bekermagazijn.

Kleine verzorgingsbeurt

Bijvullen van de ingrediëntcontainers

Controleer het niveau van de instant-ingredientencontainers dagelijks.

Vul bij wanneer dit nodig is.

De instant-ingredientcontainers zijn van een etiket voorzien om te voorkomen dat de ingredienten in de verkeerde containers terecht komen.

- Sluit het uitgiftemondstuk door het uitgiftepijpje naar boven te drukken (afb. 25).

- Neem de container aan het handvat vast en trek de container naar voren (afb. 26) totdat er een lichte weerstand waarneembaar is. Het deksel klapt automatisch open, behalve het deksel van een 12 l container, dat met de hand moet worden geopend.

Indien nodig kunt u de container verwijderen en hem op een egale en schone ondergrond plaatsen.

• Vul de container met het ingrediënt.

- Als de machine een 12 l container bevat, sluit u het deksel van de container. Het deksel van 4 en 6 l containers sluit automatisch.

•Zet en/of druk de container in de oorspronkelijke stand terug (controleer de etiketten op de container en op de motormodule van het ingrediënt). Open dan de uitgiftemondstukken door de uitgiftepijpjes naar beneden te drukken (afb. 27).

- Herhaal deze procedure voor alle te vullen containers.

36 FB 7600 01.2012

Reinigen van het uitgiftegedeelte

• Reinig het bekerplateau, het lekbakje en de bekergoot met sluiter met behulp van een vochtige doek (afb. 28).

• Verwijder en reinig de lekbak (afb. 29).

Kleine verzorgingsbeurt

Kleine verzorgingsbeurt

Legen van de droesbak

• Schud de lekgoot enkele keren op en neer zodat vaste koffieresten in de droesbak vallen.
• Til de droesbak uit de machine (afb. 30).
• Verwijder de plastic zak met het koffiedroes.

• Reinig de droesbak.
- Plaats een nieuwe plastic zak in de droesbak.

•Veeg de sensor van de droesbak voorzichtig schoon en droog (afb. 31).
- Reinig de droesbaksteun en het gedeelte achter de droesbak (afb. 31).
-Plaats de droesbak terug in de machine.

Kleine verzorgingsbeurt

Als de emmer vol is, wordt de sensor nat zodat de machine wordt uitgeschakeld zonder dat de netspanning wordt onderbroken.

• Reinig de bodem van de machine en de emmerhouder.
- Reinig en droog de sensors zorgvuldig (afb. 33).

- Plaats de emmer terug in de emmerhouder.

Controleer na het legen en terugplaatsen van de droesbak altijd of de sensorarmen goed in de droesbak zijn geplaatst.

Als de sensorarmen niet goed in de droesbak zijn geplaatst, werkt de machine mogelijk niet goed.

• Verwijder de emmer (afb. 32).
• Leeg en reinig de emmer.

Kleine verzorgingsbeurt

Reinigen van de binnen- en de buitenkant

- Reinig de deur, de binnen- en buitenkant van de behuizing, en de bodem met behulp van een schone, vochtige doek (afb. 34).

Monteren van de gereinigde onder- delen

•Monteer alle onderdelen.

Kleine verzorgingsbeurt

• Houd een lege kan (min. 1.5 l) bij de hand om straks op het bekerplateau te plaatsen (afb. 35).
- Raadpleeg het display en volg het schema om de machine te spoelen.

Kleine verzorgingsbeurt

•Houd een lege kan (min. 1.5 l) bij de hand om straks op het bekerplateau te plaatsen (afb. 36).
- Raadpleeg het display en volg het schema om de machine te spoelen.

A+B
Omdat de functie "Machine spoelen" alleen de FB1 brewer en het IN afgiftesysteem spoelt, dient een extra spoelfunctie te worden geactiveerd om de tweede FB2 brewer te spoelen, zoals in het bovenstaande schema is aangegeven.

Kleine verzorgingsbeurt

• Reinig de buitenkant van de machine met behulp van een vochtige doek (afb. 37).

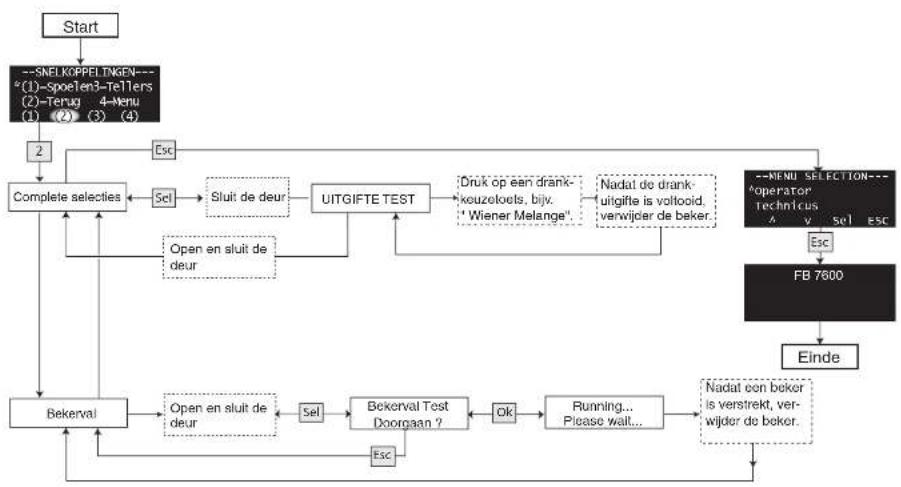

•Voer een uitgiftetest uit door:

• op de keuzetoets voor 'Wiener Melange' te drukken, of
• de optie "Test" te kiezen in het operator menu zoals afgebeeld in bovenstaand diagram. In dat geval wordt de drank niet meegeteld in het Verkoop Verslag (zie "Oproepen en nulstellen van tellers" op pagina 60.)

Er bestaat verbrandingsgevaar door heet water.

01.2012 FB 7600 43

Grote verzorgingsbeurt

- Om bij het reinigen en bijvullen van de machine tijdwinst te boeken, verdient het aanbeveling een hygiëneset gereed te houden die bestaat uit:

• mengtrechterdeksels
• instant-ingredient mixerhuis met mixers
• ventilatie-labyrinthen
• diffusor/koffieklopper (optie)
• kap van diffusor
• mixervin voor koffieklopper (optie)
• uitgiftekop met slangen
• brewcilinder met mengtrechter, deksel en ventiel
• filter en houder voor filter
• schraper

Openen en uitschakelen van de machine

De deurhendel klapt automatisch naar buiten wanneer de sleutel wordt omgedraaid.

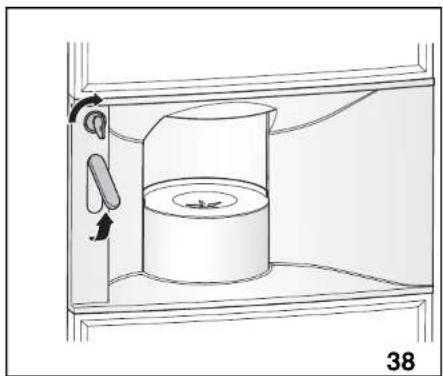

• Draai de deursleutel rechtsom in het slot (afb. 38).

• Druk de uitgeklapte deurhendel omhoog (afb. 38).

De stroom naar de brewer- motor(en) is nu verbroken!

Raak geen bewegende delen en elektrische componenten aan als de netspanning van de machine is ingeschakeld!

Bijvullen van het bekermagazijn

Druk nooit bekers naar boven door de bekerring.

Voor probleemloze bekeruitgifte mogen alleen anti-statische auto-maatbekers van een goede kwaliteit worden gebruikt.

Plaats de bekers in het bekermagazijn volgens de aanwijzingen voor kleine verzorgingsbeurt.

44 FB 7600 01.2012

Grote verzorgingsbeurt

Bijvullen van de instant- ingrediëntcontainers

- Sluit de uitgiftemondstukken door de uitgiftepijpjes naar boven te drukken (afb. 39).

• Vul de instant-ingredient containers één voor één volgens de aanwijzingen voor kleine verzorgingsbeurt (afb. 40).

•Houd de uitgiftemondstukken gesloten, en druk de container terug op zijn plaats.

Verwijderen van de koffie lekgoot

- Schud de koffie lekgoot (indien aanwezig) enkele keren op en neer zodat vaste koffieresten in de droesbak vallen. Til de lekgoot op en verwijder de goot uit de machine (afb. 41).

Grote verzorginsbeurt

Reinigen van de freshbrewer

- Zet de hoofdschakelaar uit voordat u onderdelen van de brewer demonteert (afb 42).

Al naar de staat van de machine, maar minimaal een keer per week, dient u alle onderdelen die in aanraking komen met de drank te reinigen.

U kunt de onderdelen wassen in een vaatwasser (max. 60°C) of een gewoon afwasmiddel gebruiken.

Opmerking: alleen de drukcilinder schoon- maken, indien noodzakelijk.

De freshbrewer bestaat uit de volgende onderdelen (zie illustratie):

Legenda

1 - Mengtrechterdecksel
2 - Mengtrechter
3 - Bovenste ventiel
4 - Drukcilinder
5 - Brewcilinder
6 - Cilindergreep
7 - Filter
8 - Filterpakking
9 - Filterhouder
10 - Schraper

Demonteren van de freshbrewer

Demonteer de onderdelen die gereinigd moeten worden in de onderstaande volgorde:

1	2	3		4
6	8		9
				Volg de illustraties rij voor rij1) van links naar rechts en2) van boven naar be-neden.
1	12	1	14

01.2012 FB 7600 47

Grote verzorginsbeurt

Monteren van de freshbrewer

Monteer de onderdelen van de freshbrewer in de onderstaande volgorde:

48 FB 7600 01.2012

Volg de illustraties rij voor rij

1) van links naar rechts en
2) van boven naar beneden.

Grote verzorgingsbeurt

Reinigen van de opvangschal

• Verwijder en reinig de opvangschal met een vochtige doek (afb. 43).
  •Zet de opvangschal terug.

Reinigen van de componenten van het uitgiftesysteem van de instant- ingrediënten

• Til het mengtrechterdeksel van de mengtrechter (afb. 44).
  •Maak de borgring los door de ontkoppelingshendel linksom te draaien en trek de mengtrechter uit de machine, maar laat de slang zitten (afb. 44).

•Verwijder de dichtingsring.
- Trek de mixers los (afb. 45).
- Herhaal deze procedure totdat alle mengtrechters zijn verwijderd.

Grote verzorgingsbeurt

Reinigen van de ventilatie-labyrinthen

-Neem het kleine handvat van de ventilatie-labyrinthen vast en trek het gehele labyrint eruit (afb. 46).
- Neem de kamer en het deksel van elkaar (afb. 46).
• Laat alle componenten van de ventilatie-labyrinthen weken in warm water met een reinigingsmiddel.
- Spoel de onderdelen af in schoon warm water, droog ze en plaats ze in omgekeerde volgorde terug.

Reinigen van de diffusor

•Maak de brewerslang van de diffusor los (afb. 47).
-Verwijder de luchtkap en de bovenste dichtingsring (afb. 47).
- Eén brewer: draai de diffusor naar links en trek de diffusor uit de machine maar laat de slang zitten (afb. 47).
•Twee brewers: draai de diffusor naar rechts en trek de diffusor uit de machine maar laat de slang zitten.
•Verwijder de onderste dichtingsring.

De machine is voorzien van een dif- fusor of een koffieklopper.

Reinigen van de koffieklopper

•Maak de brewerslang van de diffusor los (afb. 48).
- Verwijder de luchtkap en de bovenste dichtingsring (afb. 48).
- Draai de trechter van de koffieklopper naar links of naar rechts (afhankelijk van het aantal brewers: één of twee) en trek de trechter naar buiten (afb. 48).
- Verwijder het mixervin en verwijder de onderstedichtingsring (afb. 48).
- Reinig alle verwijderde onderdelen in warm water met een reinigingsmiddel.

a b 49

Grote verzorgingsbeurt

Reinigen van het uitgiftekop

•Druk de voorste borgpal van uitgiftekop (afb. 49, a) in en druk de onderkant van de kop van onder af omhoog (afb.49 b).
- Demonteer het uitgiftekop, de slangen en mengtrechters en laat ze weken in warm water met een reinigingsmiddel.

- Als de uitgiftearm van het uitgiftekop erg vuil is, moet deze van de houder worden getrokken en worden gereinigd.

Spoel de leidingen en slangen van uitgiftesysteem na demontage altijd door.

Controleer na het monteren van het uitgiftekop of het kop goed in de uitgiftearm zit en of alle slangen goed zijn aangesloten.

Grote verzorgingsbeurt

Reinigen van het uitgiftegedeelte

- Verwijder het lekbakje door het omhoog en naar buiten te trekken.

• Maak de bekervanger met een hand los en verwijder de vanger met de andere hand. Maak daarbij gebruik van het gat in het bekerplateau (afb. 51, a).

- Verwijder de bekergoot met sluiter (afb. 51, b).

• Laat de bekergoot met sluiter en de lekbak weken in warm water met een reinigingsmiddel.

Reinigen van het bekerplateau

- Verwijder, leeg en reinig de lekbak (afb. 52).

• Druk met de linkerhand de ontgrendeling in (afb. 53).
- Trek het bekerplateau met de rechterhand omhoog.
- Reinig de lekbak en het bekerplateau en plaats ze terug.
- Reinig het gedeelte rondom het bekerplateau aan de voorkant van de deur.

Grote verzorgingsbeurt

Grote verzorgingsbeurt

Reinigen van de droesbak

- Vervang de plastic zak in de droesbak volgens de aanwijzingen voor dagelijkse verzorging (afb. 54).

Reinigen van de emmer

- Verwijder, leeg en reinig de emmer (afb. 55).

Reinigen van de binnen- en de buitenkant

• Reinig de sensors van de droesbak en de emmer met een schone, vochtige doek en droog de sensors af (afb. 56).
• Reinig de deur, de binnen- en de buitenkant van de behuizing en de bodem met een schone, vochtige doek.
• Spoel alle onderdelen die in de week hebben gestaan, grondig af met warm en schoon water.
  • Droog alle onderdelen af met een droge doek.

Controleer of er geen vuil of reinigingsmiddel op de onderdelen is achtergebleven.

Controleer na het legen en terugplaatsen van de droesbak en de emmer altijd of de sensorarmen goed in de droesbak en de emmer zijn geplaatst.

Als de sensorarmen niet goed in de droesbak en de emmer zijn geplaatst, werkt de machine mogelijk niet goed.

Grote verzorgingsbeurt

Grote verzorgingsbeurt

Monteren van de gereinigde onderdelen

•Monteer alle onderdelen. Monteren van freshbrewer: zie pagina 48.
- Open de uitgiftemondstukken van de instant-ingredientcontainers door de uitgiftepijpjes omlaag te drukken (afb. 57).

Spoelen en laatste controle

• Zet de hoofdschakelaar aan (afb. 58).
- Spoel de machine tenminste twee maal door (zie kleine verzorgingsbeurt).
• Reinig de buitenkant van de machine met een vochtige doek.
• Voer een uitgiftetest uit door: - op de keuzetoets voor 'Wiener Melange' te drukken, of - de optie "Test" te kiezen in het Operator menu, "Laatste controle" op pagina. 43.

Incidentele verzorging

Reinigen van de ingrediëntcontainers

- Neem de container aan het handvat vast en trek de container uit de houder (afb. 59). Het deksel klapt automatisch open.

•Verwijder het gehele deksel.

•Giet het ingrediënt uit de container in een plastic zak of in een schone container.

- Draai de borgmoer aan de voorkant van de container los en verwijder het uitgiftepijpje (afb. 60).

- Draai de borgmoer aan de achterkant van de container los en verwijder het doseersysteem.

Incidentele verzorging

• Demonteer het doseersysteem (afb. 61):

• koppeling
• afdichtbus
• ingrediëntworm
• viltschijf

Alle onderdelen van de instant-ingredientcontainers zijn vaatwasser-bestendig.

• Trek het onderste deel van de container los (afb. 62).
• Laat alle componenten, behalve de viltschijf, weken in warm water met een reinigingsmiddel.
• Spoel alle onderdelen grondig af met warm water.
  • Laat alle componenten volledig drogen.
• Monteer de ingrediëntcontainer in omgekeerde volgorde.

•Zet de container terug op de oorspronkelijke plaats (afb. 63).
• Vul de container met het instant- ingrediënt.
- Herhaal deze procedure voor alle containers.

Controleer of het geopende uiteinde van het uitgiftepijpje naar onderen is gericht.

De containers moeten altijd op hun oorspronkelijke plaats worden teruggezet.

Spoelen van de brewer

De spoelprocedure voor de brewer voert automatisch vier spoelcycli uit, één keer met een reinigingsmiddel en drie keer met zuiver water (afb. 64).

•Houd een lege kan (min. 1,5 l) en een reinigings- of ontkalkingsmiddel klaar.
- Open de deur, bekijk het display en volg het diagram om de brewer te spoelen.

Incidentele verzorging

Zet het spoelen nooit stop voor de volledige vier cycli zijn uitgevoerd, anders kan er reinigings- of ontkalkingsmiddel in de brewer en in de uitgifteslang blijven zitten.

Er bestaat kans op verbranding door heet water.

Indien de procedure wordt onderbroken, bijv. als de deur ongewild te vroeg wordt geopend, moet de brewer ofwel gedemonteerd worden en handmatig worden gespoeld ofwel moet er een nieuwe spoelprocedure worden uitgevoerd.

De meeste ontkalkingsmiddelen zijn bijtend. Om uw ogen en huid te beschermen volgt u de aanwijzingen van de fabrikant.

Extra mogelijkheden

Oproepen en nulstellen van tellers

Volg dit schema om tellers te controleren en op nul te zetten.

De omzet en aantallen verkochte dranken zijn uitleesbaar voor alle dranken tezamen en voor de verschillende dranken afzonderlijk.

    subgraph Verkoop verslag
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF["Geld verslag"]
    end

    subgraph A
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
    end

    %% Note: The diagram shows a flow of connections between nodes labeled 'Geld verslag' through multiple directed paths, indicating relationships or dependencies in the process. The node labels are explicitly provided in the code format.

Verder op volgende blad

60 Gallery 420 01.2012

Extra mogelijkheden

Verder op volgende blad

01.2012

Gallery

420

61

Extra mogelijkheden

Verder op volgende blad

62 Gallery 420 01.2012

Extra mogelijkheden

Vervolg schema

Verder op volgende blad

01.2012

Gallery

420

63

Extra mogelijkheden

* Alleen van toepassing bij BDV en MDB/ICP muntmechanismen.

Verder op volgende blad

Extra mogelijkheden

    subgraph Vervolg schema
        F["Gold verslag"] --> G["Sei"]
        G --> H["Bijgeschreven geld"]
        H --> I["Bedrag: 00000.00"]
        J["Esc"] --> K["Beker aantal, nres"]
        K --> L["Totaal: xxxxx"]
        M["Sei"] --> N["Beker omzel, nres"]
        N --> O["Bedrag: 00000.00"]
        P["OK"] --> Q["Totaal: xxxxx"]
        R["Esc"] --> S["Beker aantal, res"]
        S --> T["Totaal: xxxxx"]
        U["v"] --> V["v esc"]
        W["A"] --> X["Beker omzel, res"]
        X --> Y["Bedrag: 00000.00"]
        Z["Esc"] --> AA["Totaal nr.,nres"]
        AA --> AB["Totaal: xxxxx"]
        AC["Sei"] --> AD["Totaal nr.,res"]
        AD --> AE["Totaal: xxxxx"]
        AF["Esc"] --> AG["Nr. por drank, nres"]
        AG --> AH["Koffie"]
        AH --> AI["Totaal: xxxxx"]
        AJ["v"] --> AK["Nr. por drank, res"]
        AL["A"] --> AM["Koffie suiker"]
        AM --> AN["Totaal: xxxxx"]
        AO["OK"] --> AP["Koffie suiker"]
        AQ["OK"] --> AR["Totaal: 000.00"]
    end

    F --> G
    G --> H
    H --> I
    I --> J
    J --> K
    K --> L
    L --> M
    M --> N
    N --> O
    O --> P
    P --> Q
    Q --> AA
    AA --> AB
    AB --> AC
    AC --> AD
    AD --> AE
    AE --> AF
    AF --> AG
    AG --> AH
    AH --> AI
    AI --> AJ
    AJ --> AK
    AK --> AL
    AL --> AM
    AM --> AN
    AN --> AO
    AO --> AP
    AP --> AQ
    AQ --> AR

Verder op volgende blad

01.2012 Gallery 420 65

Extra mogelijkheden

    subgraph Vervolg schema
        G["Nr. per groep, nres"] --> H["Sel"]
        H --> I["Groep 1"]
        I --> J["OK"]
        J --> K["Totaal: xxxxxx"]
        L["Esc"] --> M["v"]
        M --> N["Av"]
        N --> O["Nr. per groep, res"]
        O --> P["Sel"]
        P --> Q["Groep 1"]
        Q --> R["OK"]
        R --> S["Totaal: xxxxxx"]
        T["Esc"] --> U["v"]
        U --> V["Av"]
        V --> W["Nr. per groep, res"]
        X["Sel"] --> Y["Goep 2"]
        Z["Sel"] --> AA["Goep 1"]
        AB["Sel"] --> AC["Goep 2"]
        AD["Sel"] --> AE["Goep 1"]
        AF["Sel"] --> AG["Goep 2"]
        AH["Sel"] --> AI["Goep 1"]
        AJ["Sel"] --> AK["Goep 2"]
        AL["Sel"] --> AM["Goep 1"]
        AN["Sel"] --> AO["Goep 2"]
        AP["Aantal: xxxxx"] --> AQ["kannen aantal, nres"]
        AQ --> AR["Sel"]
        AR --> AS["OK"]
        AT["Aantal: xxxxx"] --> AU["kannen omzet, nres"]
        AU --> AV["Sel"]
        AV --> AW["OK"]
        AX["Bedrag: 00000.00"] --> AY["kannen aantal, res"]
        AY --> AZ["Sel"]
        AZ --> BA["Aantal: xxxxx"] --> BB["kannen omzet, res"]
        BC["Aantal: xxxxx"] --> BD["kannen aantal, res"]
        BE["Bedrag: 00000.00"] --> BF["kannen omzet, res"]
        BG["Aantal: xxxxx"] --> BH["kanning aantal, res"]
        BI["Bedrag: 00000.00"] --> BJ["kanning omzet, res"]
        BK["Aantal: xxxxx"] --> BL["kanning aantal, res"]
        BM["Aantal: xxxxx"] --> BN["kanning omzet, res"]
        BO["Bedrag: 00000.00"] --> BP["kanning omzet, res"]
        BQ["Bedrag: 00000.00"] --> BR["kanning omzet, res"]
        BS["Bedrag: 00000.00"] --> BT["kanning omzet, res"]
    end

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#ccf,stroke:#333
    style E fill:#cfc,stroke:#333
    style F fill:#fcc,stroke:#333
    style G fill:#cff,stroke:#333
    style H fill:#ffc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#ffc,stroke:#333
    style N fill:#ffc,stroke:#333
    style O fill:#ffc,stroke:#333
    style Q fill:#ffc,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#ffc,stroke:#333
    style T fill:#ffc,stroke:#333
    style U fill:#ffc,stroke:#333
    style V fill:#ffc,stroke:#333
    style W fill:#ffc,stroke:#333
    style X fill:#ffc,stroke:#333
    style Y fill:#ffc,stroke:#333
    style Z fill:#ffc,stroke:#333
    style AA fill:#ffc,stroke:#333
    style AB fill:#ffc,stroke:#333
    style AC fill:#ffc,stroke:#333
    style AD fill:#ffc,stroke:#333
    style AE fill:#ffc,stroke:#333
    style AF fill:#ffc,stroke:#333
    style AG fill:#ffc,stroke:#333
    style AH fill:#ffc,stroke:#333
    style AI fill:#ffc,stroke:#333
    style AJ fill:#ffc,stroke:#333
    style AK fill:#ffc,stroke:#333
    style AL fill:#ffc,stroke:#333
    style AM fill:#ffc,stroke:#333
    style AN fill:#ffc,stroke:#333
    style AO fill:#ffc,stroke:#333

Verder op volgende blad

66 Gallery 420 01.2012

Extra mogelijkheden

Vervolg schema

Verder op volgende blad

01.2012

Gallery

420

67

Extra mogelijkheden

Vervolg schema flowchart detailing test and reset operations with nodes for verslag, bedrag, res, and check steps.

Verder op volgende blad

68 Gallery 420 01.2012

Extra mogelijkheden

Verder op volgende blad

01.2012

Gallery

420

69

Extra mogelijkheden

70 Gallery 420 01.2012

Extra mogelijkheden

01.2012 Gallery 420 71

Extra mogelijkheden

Handmatig vullen met wisselgeld

Deze procedure geldt alleen voor BDV en MDB/ICP muntmechanismen.

Werp wisselgeld in de machine door de muntgleuf.

Volg het schema om het ingeworpen bedrag te registreren als wisselgeld.

Het ingeworpen bedrag wordt geregistreerd als "Handmatig bijgevuld" (Zie "Oproepen en nulstellen van tellers" op pagina 60).

* Alleen van toepassing bij BDV en MDB/ICP muntmechanismen.

Extra mogelijkheden

Automatische spoelperiodes instellen

Volg dit schema om een of meerdere automatische spoelperiodes (maximaal zeven) in te stellen.

Het instellen van een periode betekent dat de machine automatisch een spoelprogramma doorloopt op een bepaalde dag in de week. Tijdstip en dagen worden in afzonderlijke functies ingesteld.

Voorbeeld:

Periode 1 wordt ingesteld op 23:00 uur in "Spoeltijd instellen" en op dinsdag (1) in "Spoeldag instellen" (zie schema).

Periode 2 wordt ingesteld op 23:00 uur in "Spoeltijd instellen" en op vrijdag (4) in "Spoeldag instellen" (zie schema).

Resultaat: Automatisch spoelen zal plaatsvinden op dinsdagen en vrijdagen om 23:00 uur.

Als spoelen dagelijks gewenst is op hetzelfde tijdstip, dan is een tijdstip instellen voldoende, en de daginstelling op "Alle" (7).

* Kies "Menu" > "Toets paswoord" > "Test" > "Operator" > "Vullen/Spoelen"

74 Gallery 420 01.2012

Extra mogelijkheden

Prijzen wijzigen

Volg dit schema om de prijs van een drank te wijzigen.

Zie het hoofdstuk "Toetsen voor het instellen" op pagina 17 voor een uitleg over de Plus (+), Minus (-), Volgende (->) en Save (OK) toetsen.

Extra mogelijkheden

Instellen van gratis verkoop en Sleutelkorting

Volg dit schema om

- gratis verkoop in of uit te schakelen

of

- Sleutelkorting in te stellen of te wijzigen.

Extra mogelijkheden

Tijdkorting

De functie tijdkorting wordt gebruikt voor het instellen van periodes waarin drankjes met korting worden verkocht.

Gedurende de ingestelde periodes wordt op de drankjes een kortingspercentage gegeven.

Per week kunnen zeven verschillende kortingsperiodes worden geprogrammeerd.

Voor elke periode moet een startdag, starttijd, stopdag en stoptijd worden geprogrammeerd.

De start- en stopdagen worden weergegeven door oplopende getallen: (Maandag=0, Dinsdag=1, enz.) en alle dagen van de week (ALL=7).

Dit betekent:

• Voor een kortingsperiode die langer duurt dan tot middernacht zijn twee periode-instellingen nodig. Zie Correcte scenario 1, Periode 1 en 2.
• Als u elke dag van de week gedurende dezelfde periode een tijdkorting wilt toepassen bijv. van 10 uur 's morgens tot 2 uur 's middags (10:00 tot 14:00), is één periode-instelling van ALL als start- en einddag voldoende. Dient een tijdkorting slechts geldig te zijn op enkele dagen van de week, bijvoorbeeld Zaterdag en Zondag, dan dient u voor elk van deze dagen afzonderlijk de periode in te stellen. Zie Correcte scenario 2 op de volgende pagina.

01.2012 FB 7600 77

Extra mogelijkheden

• Binnen een periode kan de 'starttijd' niet later zijn dan de 'stoptijd'. Zie Foutieve scenario op de volgende pagina.
• Eén periode kan geen dagen bevatten van verschillende weken: het is niet mogelijk om een periode van Maandag tot Maandag in te stellen.

Extra mogelijkheden

Correcte scenario 1:

- De machine dient van Maandag tot Vrijdag van 22:00 tot 06:00 uur een korting te geven. Bovendien geldt de tijdkorting ook gedurende het gehele weekend. Om deze combinatie in te stellen, zijn drie periode-instellingen nodig:

Periode 1
Set start day ALL=7 Set start time 22:00
Set end day ALL=7 Set end time 23:59
Resultaat: Tussen 22:00 uur en middernacht op dezelfde dag wordt een tijdkorting gegeven.
Periode 2
Set start day ALL=7 Set start time 00:00
Set end day ALL=7 Set end time 06:00
Resultaat:Tussen middernacht en 06:00 uur op dezelfde dag wordt een tijdkorting gegeven.
Periode 3
Set start day Sa=5 Set start time 06:00
Set end day Su=6 Set end time 23:59
Resultaat: Gedurende het gehele weekend wordt een tijdkorting gegeven.

Correcte scenario 2:

- Op Zaterdag en Zondag dient tussen 10:00 en 14:00 uur een tijdkorting te worden gegeven. Voor elke dag dient een afzonderlijke periode te worden ingesteld:

Periode 1
Set start day Sa=5 Set start time 10:00
Set end day Sa=5 Set end time 14:00
Periode 2
Set start day Su=6 Set start time 10:00
Set end day Su=6 Set end time 14:00
Resultaat: Op Zaterdag en Zondag is tussen 10:00 en 14:00 uur een tijdkorting van toepassing.

Om elektrische energie te besparen als de machine niet in gebruik is, kunt u deze functie gebruiken om de watertemperatuur in de boiler te verlagen en de deurverlichting uit te schakelen.

De sluimerfunctie wordt in- of uitgeschakeld in 'Kies toestand'.

Per week kunt u 7 sluimerperiodes programmeren.

U dient voor elke periode een startdag, starttijd, stopdag en stoptijd te programmeren. De start- en stopdagen worden weergegeven door oplopende getallen: (Maandag=0, Dinsdag=1, enz.) en alle dagen van de week (ALL=7).

Dit betekent:

• Voor een sluimerperiode die langer duurt dan tot middernacht zijn twee periode-instellingen nodig. Zie Correcte scenario: Periode 1 en 2.
• Als periodes elkaar overlappen, wordt de machine uitgeschakeld als een van deze periodes actief is. Zie Correcte scenario: Periode 3.
• Een periode kan geen dagen bevatten van verschillende weken: het is niet mogelijk om een periode van Maandag tot Maandag in te stellen.
• Binnen een periode kan de 'starttijd' niet later zijn dan de 'stoptijd'. Zie Foutieve scenario 2.
• De twee foutieve scenario's 1 en 2 beschrijven instellingen die leiden tot ongewenste resultaten.

Correcte scenario

De machine dient van Maandag tot Vrijdag in gebruik te zijn van 07:00 tot 22:00 uur. De rest van de week en tijdens het weekend bevindt de machine zich in de sluimerstand. Drie periodes moeten als volgt worden ingesteld:

Periode 1
Kies Start Dag ALL=7 Kies Start Tijd	22:00
Kies Eind Dag ALL=7 Kies Eind Tijd	23:59
Resultaat: De machine wordt elke dag 'uitgeschakeld' van 22:00 uur tot middernacht op dezelfde dag.
Periode 2
Kies Start Dag ALL=7 Kies Start Tijd	00:00
Kies Eind Dag ALL=7 Kies Eind Tijd	07:00
Resultaat: De machine wordt 'uitgeschakeld' van middernacht 00:00 tot 07:00 uur 's morgens op dezelfde dag.
Periode 3
Kies Start Dag Fr=4 Kies Start Tijd	22:00
Kies Eind Dag $u=6 Kies Eind Tijd	23:59
Resultaat: De machine wordt 'uitgeschakeld' van vrijdag 22:00 uur tot zondagavond 23.59 uur.

Foutief scenario 1:

Periode 1
Kies Start Dag Mo=0	Kies Start Tijd	22:00
Kies Eind Dag Fr=4	Kies Eind Tijd	07:00
Resultaat: De machine wordt 'uitgeschakeld' op maandag 22:00 uur tot vrijdag 07:00 uur, hetgeen niet de bedoeling was.

Foutief scenario 2:

Periode 1
Kies Start Dag All=7	Kies Start Tijd	22:00
Kies Eind Dag All=7	Kies Eind Tijd	07:00
Resultaat: De machine wordt niet ‘uitgeschakeld’ omdat de stoptijd niet vroeger kan zijn dan de starttijd op dezelfde dag of ‘ALL’.

De temperatuur tijdens de sluimerperiode wordt ingesteld bij 'Set temperature'.

Het in- of uitschakelen van de deurverlichting tijdens een sluimerperiode wordt ingesteld bij 'Set doorlight'.

Als een keuzetoets wordt ingedrukt tijdens een sluimerperiode, verlaat de machine de sluimerstand en keert terug in de verkoopmodus. Als het water in de boiler de 'nominale temperatuur' heeft bereikt, is de machine gereed voor het uitgeven van drankjes en kan een drankje worden geselecteerd.

Als de keuzetoetsen langer dan 10 minuten na het afgeven van de laatste drankjes niet worden ingedrukt, en de sluimerperiode is nog steeds van kracht, dan keert de machine terug in de sluimerstand.

Extra mogelijkheden

Extra mogelijkheden

Instellen van sluimerperiodes

•Volg dit schema om één of meer sluimerperiodes (maximaal zeven periodes) in te stellen.
- Het instellen van een periode betekent dat tijdschema's voor de machine worden gemaakt waarin de watertemperatuur van de boiler wordt verlaagd naar een andere 'Set temperature' en waarin de deurverlichting wordt uitgeschakeld als 'Set doorlight' is geactiveerd.

De temperatuur mag nooit lager worden ingesteld dan 65 °C.

Algemene aanwijzingen

elektrische veiligheid en gezondheidsvoorschriften.

Schakel de machine uit voordat u afstellingen gaat uitvoeren, als daarbij onderdelen van de machine verwijderd moeten worden.

- De handelingen, beschreven op de volgende bladzijden, mogen alleen uitgevoerd worden door bevoegd personeel, dat getraind is om de machine op de juiste wijze te gebruiken, overeenkomstig de geldende voorschriften. Het personeel dient de specifieke kennis te bezitten, hoe de machine functioneert met betrekking tot

01.2012 FB 7600 83

Afstelling en verzorging

A B C 66 67

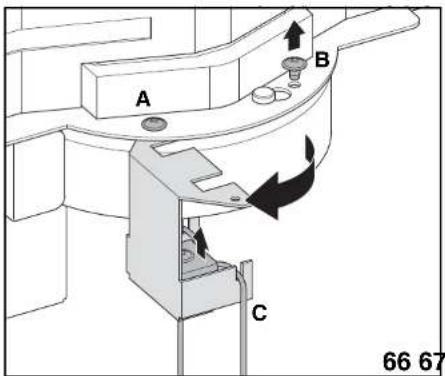

Bekerrem verwijderen

• Draai de linkerschroef in de bodemplaat los (A, afb. 66).
  • Draai de rechterschroef in de bodemplaat los (B, afb. 66).
  • Draai de hele bekerrem naar buiten
• Til de bekerrem van de houder (C, afb. 66).

Bekerrem afstellen

De bekerrem is standaard afge- steld op 180 ml bekers.

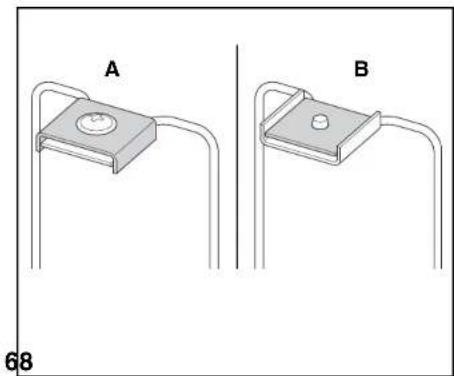

Corrigeer de bevestiging van het gewicht aan de remvork (afb. 67):
Grote be- ker (180 ml)	Het U-vormige metalen deel A is geplaatst als ‘deksel’ van het gewicht op de ‘hals’ van de remvork.
Kleine be- ker (150 ml)	Het rechthoekige metalen plaatje B is geplaatst als ‘deksel’ van het gewicht op de ‘hals’ van de remvork.

Gewicht van de bekerrem afstellen

De 'hals' van de remvork is zo lang gemaakt, dat de remwerking afgesteld kan worden

Juiste afstelling van het gewicht (afb. 68)
Gewicht dicht bij de 'schouder' van de remvork geplaatst	Minder kracht op de vork uit-geoefend
Gewicht zo ver mogelijk van de 'schouder' van de remvork geplaatst	Grootst mogelijke kracht op de vork uitgeoefend

Afstelling en verzorging

69 70

Stapelgeleider afstellen

Een scheve stapel bekers welke tussen de bekergeleider en de bekersteun blijft hangen - omdat de vorm van de bekers te recht of te conisch is voor de bekergeleider - kan de betreffende bekergeleider blokkeren. Hierdoor kan een time-out de uitgifte van een beker verhinderen.

Te rechte bekers

• Druk de beugel van de bekergeleider in de richting van de betreffende geleidingsstaaf (afb. 70).

Te conische bekers

- Trek de beugel van de bekergeleider vooruit in de richting van de bekersteun (afb. 71).

Als een stapel bekers in zijn totali- teit naar beneden beweegt bij een bekeruitgifte (afb. 69), dan is de buighoek voor de bekergeleider correct.

01.2012 FB 7600 85

Afstelling en verzorging

1 2 2 1 2 B 1 A 72

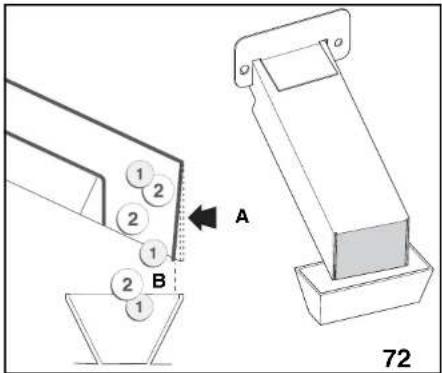

Muntgeleiding afstellen

Bij gebruik van sommige muntmechanismen is het nodig om de muntgeleiding opnieuw af te stellen.

- Druk de achterwand van de muntgeleiding (A, afb. 72) iets naar binnen om er voor te zorgen dat de achterwand binnen de opening van munttrechter B valt.

86 FB 7600 01.2012

Displaymeldingen

Als de machine een van de volgende displaymeldingen geeft, volg dan de aanwijzingen onder Mogelijke oplossing. Als dit het probleem niet oplost, neem dan contact op met de servicedienst.

Als een displaymelding verschijnt die hier niet wordt genoemd, neem dan contact op met de servicedienst.

Displaymelding Reden en/of Mogelijke oplossing
Schoonmaken verlopen	• De 'spoelperiode' is verstreken. Reinig de machine en gebruik een van de spoelfuncties. Zie “Spoelen van de machine (FB machine)” op pagina 41 of “Spoelen van de machine (FF machine)” op pagina 42.
Sluimerstand	• De sluimerstand is actief. Met een druk op een keuzeknop keert de machine terug naar de verkoopmodus. Als het water voldoende is verhit, is de machine gereed voor het uitgeven van drankjes.• Als het keuzepaneel 10 minuten niet wordt aangeraakt, keert de machine terug naar de sluimerstand.
Buiten bedrijf	•Zet de machine uit en aan.
Bezig met spoelen...	• Wacht tot de machine de automatische spoelfunctie heeft beëindigd.
Temperatuur laag	•Wacht tot het water voldoende is verhit (maximaal 13 minuten).
Water niveau laag	•Ontkalk de waterinlaatklep.• Verwijder verontreinigingen uit het waterfilter. Indien nodig vervangen.•Verwijder verontreinigingen uit de wateraansluiting.
Geen SB1 (of SB2) cyl. druk	•Verwijder blokkerende voorwerpen uit de bovenste klep van de brewercilinder.

Displaymeldingen en probleemoplossing

Displaymelding Reden en/of Mogelijke oplossing
SB Zuiger fout	•Reinig de brewer.
SB Scraper fout	•Reinig de brewer.
Uitgifte arm fout	•Zet de machine uit en aan.•Verwijder de vastzittende beker.• Reinig het uitgiftesysteem, d.w.z. uitgiftekop, slangen en mengtrechters.
Beker lift fout	•Verwijder de beker uit de lift.•Verwijder het blokkerende voorwerp.
Bekerval mislukt	•Plaats bekers in het bekermagazijn.•Verwijder de vastzittende beker uit de bekerring.•Reinig de bekergoot.
Beker opslag fout	•Verwijder vastzittende bekers uit het bekermagazijn.
Beker transport fout	• Verwijder de vastzittende beker uit het bekermagazijn of bekergoot.
Bekers op, zet beker	•Plaats bekers in bekermagazijn of gebruik eigen beker.
Beker wegnemen A.U.B.	•Verwijder het kopje van het koppenplateau.
Kan wegnemen A.U.B.	•Verwijder de kan van het kannenplateau.
Lekemmer vol	•Leeg afvalbak en veeg sensor.
Droesbak vol	•Leeg droesbak en veeg sensor droog.

Probleemoplossing

Als de machine niet goed functioneert, en geen displaymelding geeft, controleer dan onderstaande punten, voordat u de servicedienst inroept.

Probleem Mogelijke oplossing
Machine geeft drankjes gratis uit.	•Controleer de prijzen. Indien nodig opnieuw instellen.•Schakel gratis uitgifte uit.
Smaak van drankje niet goed.	•Verkeerde ingrediënten. Gebruik de juiste ingrediënten, d.w.z. de juiste creamer voor koffie en thee. Gebruik uitsluitend voor machines aanbevolen ingrediënten.•Controleer of onderdelen schoon zijn. Indien nodig vervangen en spoelen.•Zorg dat containers op de juiste plaats zijn aangebracht.•Zorg dat slangen van ingrediëntcontainers op de juiste plaats in de uitgiftekop zijn aangebracht.
Er wordt te weinig of geen water uitgegeven.	•Zorg dat waterleidingen niet verstopt zijn.
Er wordt alleen water uitgegeven, geen ingrediënt.	•Zorg dat het (de) containermondstuk(ken) open is (zijn).•Controleer of ingrediëntcontainers leeg zijn. Indien nodig bijvullen.•Zorg dat containers zich op de juiste plaats bevinden.•Zorg dat de container een containerkoppelstuk bevat.•Controleer of de mengtrechters verstopt zijn. Reinigen en terugplaatsen.

Displaymeldingen en probleemoplossing

Probleem Mogelijke oplossing
Ingrediënten zijn vochtig en klonteren samen in de containers.	Zuig met een stofzuiger vanaf de buitenkant het rooster aan de achterzijde van de machine schoon of verwijder de ventilator en reinig de kast vanaf de binnenzijde van de machine.Controleer de mengtrechters op verstoppingen. Indien nodig onderdelen verwijderen en opnieuw installeren.
Mengsysteem loop over.	Mengtrechter(s) verstopt. Verstopte onderdelen vervangen of reinigen. Controleer of zij op de goede plaats zijn aangebracht.Lek in mengsysteem. Controleer of dichtingsring in mengtrechter is geplaatst.
De hoeveelheid van het drankje is niet voldoende of de uitgifteslang heeft een knik.	Vervang of reinig verstopte onderdelen. Installeer een slang met de juiste lengte.
Munten worden niet goed geaccepteerd.	Druk op de muntteruggaveknop.Raadpleeg de handleiding van de leverancier.
Machine werkt niet.	Controleer het netsnoer en sluit dit indien nodig correct aan.Controleer de zekeringen buiten de machine. Indien nodig vervangen.Controleer of lekbak of droesbak vol zijn. Legen en sensoren schoonvegen en drogen.Zorg dat de deur goed gesloten is.
Geen uitgifte van bekers.	Controleer het bekermechanisme en het bekermagazijn. Verwijder vastzittende bekers en vul indien nodig bekers bij.
Er worden wel drankjes maar geen bekers uitgegeven. Geen meldingen op het display.	Het glas van de bekersensor in de bekerlift is vuil. Veeg het glas schoon en droog.

Displaymeldingen en probleemoplossing

Probleem Mogelijke oplossing
Machine schakelt niet uit wanneer droesbak vol is.	• Controleer of de sensoren van de bakken vuil zijn of niet in de bakken zijn geplaatst. Indien nodig reinigen of plaatsen.
De bak voor vloeibaar afval of vast afval zit vol vloeistof of vast afval.	•Leeg de betreffende bak.
Er lekt vloeistof uit de machine.	• Zorg dat droesbak, bakken, containers, mengtrechters en uit-gifteslangen zich op de juiste plaats bevinden.• Controleer of sensoren van bakken vuil zijn of niet in de bak-ken zijn geplaatst. Indien nodig reinigen of plaatsen.
Machine geeft geen drankjes uit.	• Controleer of mengtrechters verstopt zijn. Eventueel reinigen.• Controleer het koffie-/theefilter. Indien nodig reinigen.
Storing in freshbrewer unit.	•Zet de freshbrewer unit correct in elkaar.

Nederlands De machine beschreven op het identificatieplaatje is conform de wetsbepalingen van de Europese Richtlijnen die hiernaast vermeld worden en latere amendementen en aanvullingen

Nederlands De geharmoniseerde normen of technische specificaties (aanwijzingen) die toegepast werden volgens de in de EU van kracht zijnde eisen van goed vakmanschap inzake veiligheid zijn de volgende:
