Type product	Wasmachine (voorlader)
Merk	Frigidaire
Model	FR 1000X
Afmetingen (H × B × D)	85 × 60 × 55 cm
Gewicht	65 kg
Netspanning	230 V ~ 50 Hz
Vermogen	2200 W
Capaciteit wasgoed	8 kg
Maximaal toerental	1000 rpm
Energieklasse	A++
Waterverbruik per cyclus	55 L
Geluidsniveau wassen	52 dB(A)
Geluidsniveau centrifugeren	72 dB(A)
Soort motor	Borstelloze motor
Programma's	Katoen, Synthetisch, Fijn, Wol, Snel 30 min, Eco, Handwas, Spoelen & Centrifugeren, Centrifugeren
Uitgestelde start	Ja, tot 24 uur
Kinderslot	Ja
Reinigingsfunctie trommel	Ja
Noodopeningssysteem	Ja
Kleur	Wit

Veelgestelde vragen - FR 1000X FRIGIDAIRE

Hoe reinig ik het pluizenfilter?

Open de onderste klep, draai het filter los en reinig het onder stromend water. Plaats het terug en draai goed vast.

Wat moet ik doen als de wasmachine niet start?

Controleer of de deur goed gesloten is, of de waterkraan open is en of het apparaat op de stroom is aangesloten. Probeer een ander programma.

Hoe veel wasmiddel moet ik gebruiken?

Gebruik de aanbevolen hoeveelheid volgens de instructies op de verpakking, afhankelijk van de waterhardheid en vuilgraad.

Kan ik de wasmachine verplaatsen?

Zorg dat u de transportbouten monteert om schade te voorkomen. Zet de machine rechtop en verwijder de bouten voor gebruik.

Wat betekent foutcode E10?

E10 duidt op een watertoevoerprobleem. Controleer of de kraan open is en of de slang niet geknikt is.

Hoe onderhoud ik de rubberen afdichting?

Veeg de rubberen afdichting na elk gebruik droog om schimmelvorming te voorkomen. Gebruik af en toe een sopje.

Wat is het maximale toerental?

Het maximale toerental is 1000 rpm (omwentelingen per minuut).

Kan ik een kasjmier trui wassen?

Ja, gebruik het wolprogramma met koud water en een fijnwasmiddel. Plaats de trui in een waszakje.

Hoe schakel ik het kinderslot in?

Houd de toetsen 'Temperatuur' en 'Centrifugeren' tegelijkertijd 3 seconden ingedrukt tot het sloticoon verschijnt.

Waar vind ik het serienummer?

Het serienummer staat op een sticker aan de achterkant van de machine en in de garantiekaart.

GEBRUIKSAANWIJZING FR 1000X FRIGIDAIRE

Volgorde van handelingen. blz. 12

Onderhoud. blz. 13

Buitenkant blz. 13

Wasmiddelhouder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 13

Afvoerfilter blz. 13

Toevoerfiltertje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 13

Eenvoudige storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . blz. 14

Garantie. blz. 15

TECHNISCHE GEGEVENS

AFMETINGEN	hoogte	85 cm
	breedte	60 cm
	diepte	52 cm
NETSPANNING/-FREKWENTIE		220-230V / 50 Hz
AANSLUITWAARDE		2200 W
ZEKEREN MET MINIMAAL		10 A
WATERLEIDINGDRUKGRENZEN	minimum	5 N/cm ^2
	maximum	80 N/cm ^2
MAXIMUM VULGEWICHT:	katoen	4,5 kg
	synthetika	2 kg
	wol	1 kg
CENTRIFUGEERTOERENTAL		1000/min

Dit apparaat voldoet aan de EEG-richtlijn 87/308 van 2.6.87 met betrekking tot de radio-ontstoring.
Elektrische veiligheid: VDE-KemaKeur.

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Indien u tijdens de aflevering een schade aan het apparaat vastgesteld hebt, meldt u dit dan, vóór u het apparaat installeert en/of in gebruik neemt, direkt aan uw leverancier.
• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
• Een eventueel noodzakelijke wijziging van de watertoe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.
• Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Overtuig u ervan dat na de installatie of het verplaatsen het apparaat niet op het aansluitsnoer staat.
• Schakel na het gebruik altijd de stroomtoevoer af door, afhankelijk van de wijze van installatie, de steker uit het stopkontakt te nemen of de badkamertrekschakelaar op de UIT-stand te schakelen. Draai na het gebruik altijd de watertoevoerkraan dicht.
• Overlaad het apparaat niet. Raadpleeg de betreffende adviezen in de gebruiksaanwijzing.
• Kijk, vóór u de vuldeur (voorlader) opent, altijd eerst of het water weggepompt is. Indien dat niet het geval is, laat de machine dan eerst het water afpompen. Raadpleeg in twijfelgeval de gebruiksaanwijzing.
• Dit apparaat is zwaar. Wees voorzichtig bij het verplaatsen.
• Alle delen die tot de transportbeveiliging behoren moeten beslist verwijderd zijn, alvorens het apparaat in gebruik te nemen. Ernstige schade aan het apparaat of andere zaken in de omgeving kan het gevolg zijn van het niet of niet geheel verwijderen van de transportbeveiliging.

• De glasdeur (voorlader) kan tijdens het gebruik zeer heet worden. Houd kinderen uit de buurt van het apparaat zolang het in werking is.

• Laat de vuldeur (voorlader) op een kier staan indien het apparaat niet gebruikt wordt. Dat is beter voor de rubbermanchet en u voorkomt het ontstaan van een muffe lucht.

• Was geen artikelen in de wasautomaat die hier niet voor geschikt zijn. Raadpleeg het textielonderhoudsetiket. Informeer in twijfelgeval bij de leverancier van het artikel.
• Overtuig u ervan dat, vóór u een artikel in de wasautomaat doet, de borst- en broekzakken leeg zijn, ritssluitingen gesloten zijn en eventueel loshangende knopen verwijderd of eerst aangenaaid zijn. Was geen rafelig of gescheurd goed; herstel het voortijds. Verwijder voortijds verf-, inkt-, roest- en grasvlekken. Was bh's met beugels niet in de wasautomaat.
• Objekten zoals munten, veiligheidsspelden, naalden, spijkers, schroeven en andere harde of scherpe materialen behoren niet in de wasautomaat; zij kunnen aanzienlijke schade veroorzaken.
  ■ Met vluchtige stoffen, zoals alcohol, benzine, terpentine en dergelijke, gereinigde artikelen mogen niet in de wasautomaat. Indien zulke reinigingsmiddelen gebruikt werden om voortijds vlekken te verwijderen, dan moet met het wassen in de wasautomaat gewacht worden tot het artikel volledig uitgedampt is.
• Was kleine artikelen, zoals babysokjes, ceintuurs en dergelijke in een sloop. Zulke kleine artikelen kunnen tussen de trommel en de kuip slippen.
• Wees voorzichtig met wasverzachter. Een te grote dosering kan schade aan het wasartikel toebrengen. Raadpleeg de instrukties van de fabrikant van de wasverzachter.
• Kleine huisdieren hebben de gewoonte in de trommel van de wasautomaat (voorlader) te kruipen. Hebt u zo'n huisdier, kontroleer dan eerst en sluit daarna pas de vuldeur.
• Elk in werking zijnd apparaat kan defekt raken. Het is niet ondenkbaar dat dan, tijdens uw afwezigheid, schade ontstaat. Uw wasautomaat voldoet aan alle, op het moment van produceren bestaande, veiligheidsvoorschriften. Toch adviseren wij u de machine niet te laten werken wanneer er voor langere tijd niemand thuis is.
• Tracht, in geval van een storing of defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP SERVICE.
  ■ Maak het oude apparaat dat u, in afwachting van het weghalen of wegbrengen zolang terzijde zet onbruikbaar. Knip het netsnoer eraf en verwijder de deursluiting. Informeer bij de gemeente wie het oude apparaat ophaalt of waar u het moet bezorgen, ten-einde er zeker van te zijn dat het apparaat zorgvuldig verschrot of gerecycled wordt.

Transportbeveiliging

Het is beslist noodzakelijk dat u de transportbeveiligingen verwijdert voor u de machine in gebruik neemt.

Wij adviseren u de verwijderde delen te bewaren; in geval van verhuizing moeten ze wederom aangebracht worden.

U gaat als volgt te werk:

Schroef met een sleutel de rechtse schroef aan de achterkant van de machine los.

Leg de machine voorzichtig op z'n achterkant; zodanig dat de slangen niet kunnen beschadigen.

Verwijder het polystyrene vulblok uit de onderkant van de machine. Dit blok hoeft u niet te bewaren.

Trek voorzichtig de rechter plastic zak (1) uit de machine, terwijl hij naar het midden van de machine getrokken wordt.

Trek nu ook de linker plastic zak (2) uit de machine.

Zet de machine rechtop en verwijder de 2 overige schroeven uit de achterwand.

Verwijder de drie plastic afstandshulzen uit de gaten waar de schroeven in zaten.

Dicht de vrijgekomen gaten af met de meegeleverde stopsels. U vindt de stopsels op de achterkant van de machine.

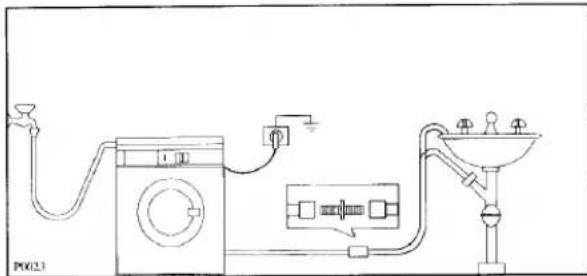

Plaatsen

Plaats de machine op een vlakke, harde vloer. Laat een houten vloer met een 5 cm dikke hardhout-plaat versterken, over tenminste twee draagbalken. De verstevigingsplaat moet aan alle kanten enkele centimeters buiten de machine steken.

Indien de machine op een bovenverdieping geplaatst wordt, neem dan zodanige maatregelen dat bij een eventuele lekkage het water niet naar de verdieping eronder kan lekken. Raadpleeg uw leverancier/installateur.

Zorg ervoor dat de machine niet tegen de muur of andere keukenmeubels kan leunen.

Wij gaan er van uit dat de waterkraan, de afvoermogelijkheid en de elektriciteitsvoorziening zich binnen het bereik van de machineslangen en het aansluitsnoer bevinden. Als dat niet zo is, dan adviseren wij u uw installateur de kraan en/of de afvoer en/of het stopkontakt te laten verplaatsen.

Draai, nadat u eerst het filtertje in de wartel hebt gelegd, de wartel van de toevoerslang stevig op de 3/4" schroefdraad van de kraan.

Wat ons betreft hoeft de kraan niet «belucht» te zijn (de machine is voorzien van een beluchter), maar het kan zijn dat de gemeente waar u woont dat toch eist.

Mocht het u bekend zijn dat de leidingwaterdruk soms zeer hoog is, leg dan een gummi kraanschijf 3/4", 23x4x4mm, in de wartel aan de machinekant van de slang.

De toevoerslang mag niet verlengd worden. Mocht de slang te kort zijn en wilt u de kraan niet laten verplaatsen, koop dan een langere, komplete, hogedrukslang welke speciaal voor dit doel gemaakt is.

P001

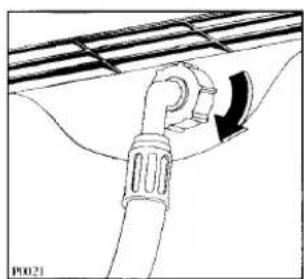

Het andere eind van de toevoerslang, aan de machinekant, kan naar alle richtingen verdraaid worden. Wartel iets losdraaien, haakse bocht verdraaien en wartel weer stevig vastdraaien.

Waterafvoer

De bocht, aan het eind van de afvoerslang, kunt u op drie manieren plaatsen:

POD22

Over de rand van een wasbak. U moet er dan voor zorgen dat de bocht niet, door het snel uitstromende water, van de rand kan schieten. Bijvoorbeeld met een touwtje aan de kraan of een haak in de muur op hangen.

In een aftakking van de wasbakafvoer. Die aftakking moet boven de siphon (stankafsluiter) zitten en zodanig dat de bocht van de slang zich op tenminste 60 cm van de vloer bevindt.

In een afvoerpijp. Wij adviseren een standpijp van 65 cm hoogte; in ieder geval niet lager dan 60 cm en niet hoger dan 90 cm.

Het eind van de afvoerslang moet altijd belucht zijn, dat wil zeggen dat de binnendiameter van de pijp groter moet zijn dan de buitendiameter van het slangeind.

U mag de afvoerslang verlengen tot een maximale totale lengte van 180 cm. Gebruik een verlengslang van tenminste dezelfde binnendiameter als de originele slang en gebruik een koppeling die voor dat doel bestemd is.

De verlengde slang legt u vanuit de machinekant over de vloer en pas bij de afvoermogelijkheid omhoog.

Elektrische aansluiting

Kontroleer op het typeplaatje (op de binnenkant vuldeur) of de machine voor 220-230V / 50Hz gemaakt is. De machine is voorzien van een drie-aderig aansluitsnoer en steker met aardkontakten.

De steker mag u uitsluitend plaatsen in een stopkontakt met (aangesloten en funktionerende) aardkontakten; de machine dient deugdelijk geaard te zijn.

Het aansluitsnoer mag u niet verlengen. Indien het snoer te kort blijkt te zijn, laat uw installateur dan of een langer snoer aan de machine monteren of het stopkontakt verplaatsen.

Het gebruik van een verlengsnoer of kabelhaspel is niet toegestaan.

In bad- of doucheruimten moet doorgaans een zogeheten «vaste aansluiting» gemaakt worden; raadpeeg uw installateur.

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet voldoen aan bovenstaande veiligheidsvoorschriften.

Waterpas stellen

Schuif de wasautomaat op z'n definitieve plaats en stel de machine waterpas op. Dat doet u door middel van het in- of uitdraaien van een of twee van de verstelbare voetjes. Als de machine op tapijt staat, stel de voeten dan zodanig in dat de lucht vrij kan cirkuleren. Zorg er voor dat de machine op alle vier de voetjes stevig tegen de vloer staat; ook dat is zeer belangrijk. Draai, na het waterpas stellen, de kontramoeren van alle vier de voetjes stevig tegen de machinebodem. Gebruik ervoor een schroevendraaier.

1 Wasmiddelhouder en programmakaart

P0520

Symbolen en bedieningselementen

Betekent "voorwas". Linker vakje in wasmiddelhouder.
Betekent "hoofdwas". Middelste vakje in wasmiddelhouder.
Betekent "wasverzachten". Rechter vakje in wasmiddelhouder.
Het door het IWS goedgekeurde wolwasprogramma. Uitsluitend bedoeld voor wol met het "wolmerk" en de mededeling dat het machinewasbaar is in het etiket.

Wol moet u direkt na het wassen kort centrifuge- ren.

2 Kontrolelampje

Het kontrolelampje gaat branden wanneer de machine in bedrijf is.

3 Toets «verlagen centrifugeertoerental» !©

Door het voortijds indrukken van deze toets verlaagt u het centrifugeertoerental tot 650/min. De toets doet geen dienst in de programma's voor synthetika, fijnwas en wol; in die programma's centrifugeert de machine automatisch met een verlaagd toerental.

4 Toets «half- volle belading» 1/2

Door het voortijds indrukken van deze toets spoelt de machine bij de programma's voor katoen en linnen drie maal in plaats van vier maal.

Wij adviseren u de toets in te drukken als de trommel minder dan half vol is.

5 Toets «spoelstop»

Na de programma's voor synthetika, fijnwas en wol zal de machine automatisch KORT centrifugeren en afpompen. Wilt u dat de was in het laatste spoelwater blijft staan, teneinde kreukvorming te voorkomen, dan drukt u van te voren deze toets in.

U hebt nu twee mogelijkheden: uitsluitend afpompen door programma «R» te kiezen of afpompen en kort centrifugeren door de toets ☐ terug laten komen.

Gebruik de toets niet voor wol. Wol moet direkt na het spoelen kort gecentrifugeerd worden.

6 Draaiknop voor temperatuurkeuze

Knop indrukken en links- of rechtsom instellen. U kunt ook met de temperatuur van het ingekomen leidingwater wassen, door de knop op « ✕ » in te stellen.

7 Draaiknop voor programmakeuze

De programmaknop drukt u eerst iets in en dan kiest u rechtsom draaiend het gewenste programma.

Door het uittrekken van de programmaknop schakelt u de machine IN. Door het indrukken van de programmaknop schakelt u de machine UIT.

Adviezen en tips voor het wassen

Was niet te lang opsparen

In de eerste plaats adviseren wij u wasgoed niet al te lang op te sparen, in ieder geval niet als het vochtig is want het gaat dan schimmelen en veroorzaakt een muffe geur.

Men zegt ook wel dat «het weer er in gekomen is»; weervlekken krijgt u er niet meer uit.

Sorteren

Neemt u vooral even de tijd om de in dit boekje afgedrukte kaart voor de behandelingssymbolen aandachtig te lezen.

Een streep onder de tobbe betekent dat u het artikel niet in de krachtige katoen-programma's mag wassen.

Witte was wast u niet samen met bonte was.

Sterke kreukherstellende stoffen, zoals polyester/ka-toen, vallen onder «synthetika».

Zwakke stoffen, zoals acryl en meestal ook vitrages, vallen onder «fijnwas».

Het wolwasprogramma is een speciaal programma voor «zuivere scheerwol». Bij alle andere walsoorten en mengsels kan niet worden uitgesloten dat het krimpt en/of vervilt in de wasmaschine.

Wol moet u direkt na het wassen kort centrifugeren.

Voorwas

In principe doet u geen voorwas.Uw nieuwe machine, in kombinatie met de moderne wasmiddelen, wast ook zonder voorwas schoon. Dat spaart energie, tijd, water en wasmiddel.

Indien echter het wasgoed zeer vuil is, bijvoorbeeld garagekleding of slagerskleding, kan een voorwas met biologisch voorwasmiddel gewenst zijn. Het voorwasmiddel doet u in vakje L.

Temperaturen

Wij adviseren u kookwas (witte katoen en linnen) met 60°C in plaats van 95°C te wassen. Als het goed niet al te vuil is wordt het ook dan schoon. Het spaart zo'n dertig procent aan energie.

Datzelfde geldt, in mindere mate, ook voor lichtbonte was. Normaal wast u dit goed met 60°C. Is het goed weinig vuil, dan wordt het met 40°C ook nog schoon.

Donkerbonte was wast u met een temperatuur niet hoger dan 40°C.

Wast u lichtbont en donkerbont door elkaar, dan stelt u volgens donkerbont in, dus niet hoger dan 40°C.

Witte en lichtgekleurde synthetika kan doorgaans met 60°C gewassen worden. Maar ook hier geldt dat het ook met 40°C schoon wordt als het niet al te vuil is.

Donkergekleurde synthetika, fijnwas en wol wast u met een temperatuur niet hoger dan 40°C. Geeft één van de etiketten 30°C aan, dan kiest u voor de gehele was 30°C. Meestal kan det betreffende artikel wel tegen 40°C, maar de fabrikant van uw wasautomaat kan geen aansprakelijkheid aanvaarden voor schade door wassen met te hoge temperatuur.

Hoeveel wasgoed in de trommel?

Eigenlijk zoudt u het wasgoed steeds moeten wegen.

Van katoen en linnen (kook- en bontwas) mag u een bepaalde maximum hoeveelheid in kilogrammen in de trommel doen (zie Technische gegevens). Ook voor synthetika en wol gelden maximum hoeveelheden in kilogrammen.

Wegen is omslachtig, daarom geven wij u een ander hulpmiddel:

Katoen en linnen: volle belading, maar niet proppen

Sterke synthetika, mengsels en kreukherstellende stoffen: halfvolle of iets meer dan half-volle belading

Wol en fijnwas: éénderde van de trommel.

Vóór u het wasgoed in de trommel doet

Herstel scheuren, gaten en halen voortijds.

Naai loshangende knopen eerst aan of knip ze af.

Sluit drukknopen en ritssluitingen.

Was geen rafelig goed; herstel eerst de zomen.

Verwijder voortijds achtergebleven kleine voorwerpen uit borst- en broekzakken. Spijkers, spelden, paperclips en dergelijke kunnen grote schade aan uw machine en het wasgoed aanrichten.

Haal de haken uit vitrage en doe de vitrage in een sloop of linnen zak.

Was gekleurd goed, met name donker gekleurd, eerst een keer apart. De kans is groot dat het kleur afgeeft.

Behandel moeilijke vlekken, zoals die van gras, roest, teer, verf, ballpoint, voortijds met een vlekkenoplosser.

Gebruikt u, bijvoorbeeld voor het verwijderen van verf, een vluchtige stof, zoals terpentine en dergelijke, dan moet u met wassen wachten tot het kledingstuk geheel uitgedampt is.

De fabrikant van uw wasautomaat is niet aansprakelijk voor schade of letsel, ontstaan door het gebruik van vluchtige, brandbare of giftige stoffen.

Wasmiddelen

Er zijn, op het eerste gezicht, vele soorten: poedervormig en vloeibaar, wel en niet gekoncentreerd, totaal- en speciale wasmiddelen. In de praktijk zult u echter niet meer dan twee, hoogstens drie verschillende soorten gebruiken.

Niet geschikte wasmiddelen

Gebruik, uit welke overwegingen dan ook, nimmer zeep of handafwasmiddelen. U kunt er aanzienlijke schade aan de machine en het wasgoed door veroorzaken.

Traditionele poeder-wasmiddelen

Deze wasmiddelen doet u in de vakjes ☐ voor de voorwas en ☐ voor de hoofdwas.

Vloeibare wasmiddelen

Gebruikt u een vloeibaar wasmiddel, dan mag u dat, mits u geen voorwas doet, direkt in het vakje [1] voor het hoofdwasmiddel gieten. Wel meteen daarna de machine starten.

Vloeibare wasmiddelen zijn zeer geschikt voor lage wastemperaturen, dus 30°C en 40°C. Voor hogere temperaturen, 60°C tot 95°C, adviseren wij u een poedervormig wasmiddel te gebruiken.

Geconcentreerde poeder-wasmiddelen (ULTRA's, MICRO's en dergelijke)

Gekoncentreerde wasmiddelen kunt u op dezelfde manier als vloeibare wasmiddelen doseren. Uiteraard past u de hoeveelheid aan, omdat u van deze wasmiddelen minder nodig hebt.

Voorwasmiddel, voorweekmiddel

Voor een voorwas/-week adviseren wij u een biologisch voorwas/-weekmiddel te gebruiken.

Bontwas, fijnwas en wolwas

Er zijn aparte bontwasmiddelen, fijnwasmiddelen en machine-wolwasmiddelen.

Wij adviseren u om, in ieder geval voor de fijnwas en de wolwas, van deze speciale middelen gebruik te maken.

Vloeibare wasverzachter

Een (vloeibare) wasverzachter kan gewenst zijn. Bijvoorbeeld als u synthetika in de trommeldroger droogt. De stof wordt dan tijdens het drogen niet «statisch». Doseer niet meer dan tot het roostertje of het filternet of het symbool MAX in het vakje voor de wasverzachter.

Hoeveel wasmiddel doseren?

In de eerste plaats moet u weten dat uw nieuwe machine zuinig met wasmiddel omspringt, omdat hij voorzien is van een «sopcirkulatiesysteem».

Doseer om te beginnen zoveel als de fabrikant van het wasmiddel op z'n verpakking aangeeft. Houd rekening met de waterhardheid. Als u niet weet hoe hard het aan u geleverde water is, vraag dat dan even na bij het waterleidingbedrijf.

Als de trommel slechts half gevuld is kunt u, vanzelfsprekend, ook wat minder wasmiddel dan voor een volle trommel doseren; probeer een kwart minder.

Uw nieuwe machine is van een sopcirkulatiesysteem voorzien, waardoor het wasmiddel uitstekend en zonder verspilling verdeeld wordt.

Erg hard water

In het wasmiddel zitten kalkbindende stoffen. Daarom moet u meer doseren naarmale de waterhardheid hoger is.

Bij te weinig kalkbindende stoffen zal het wasgoed, vooral bij hogere temperaturen, vergrauwen en stug worden.

Bij erg hard water doseert u dus van alle andere in het wasmiddel voorkomende stoffen meer dan nodig is. Dat kunt u verhelpen door minder wasmiddel te doseren en het verschil aan te vullen met een aparte kalkbinder, zoals Calgon.

Houdt u zich aan de voorschriften op de verpakking en doseer Calgon gewoon in het vakje Ⓗ.

"Let op het etiket in uw textiel" VTWS, Kalfjeslaan 2, 2623 AA Delft. Tel. [phone]

WASSEN	95 95		60 60		40 40		30	#	#
	Gewoonprogramma	Anti-kreuk-programma	Gewoonprogramma	Anti-kreuk-programma	Gewoonprogramma	Anti-kreuk-programma	Wolwas-programma	Alleen snellehandwas	Niet wassen,ook niet weken
	Degetallenin de tobben geven de hoogst toelaatbare wastemperaturen aan;deze niet overschrijden. Tot de gewonewasprogramma's behoren ook E-,spaar- en halve-wasjesprogramma's.Anti-kreukprogramma's; voor artikelen die synthetische vezels bevatten en/ofkreukherstellend zijn gemaakt; machine beladen met dehelftvan het maxi- male gewicht. Handwas lauw of koud.Wolwas in de maching: alleen volgens programma's die zijn goedgekeurd doorhet Internationaal Wol Secretariaat (IWS). Belading: 1⁄2 tot 1⁄4 van het maximalegewicht. Temperatuur eventueel tot 40°.
BLEKEN	ClKoud bleken met bleekwater of geconcentreerd bleekmiddel mogelijk							X Niet mogelijk
STRIJKEN	Heet strijken		Warm strijken			Lauw strijken		X Niet strijken
	De punten verwijzen naar de punten op de regelknop van het strijkijzer.
CHEMISCHREINIGEN=STOMEN=DRY CLEANING	A P Gewone reiniging		P Speciale reiniging					X Niet chemisch reinigen
	Artikelen met P of F in de cirkel kunnen meestal niet wordenontvlektmet tetraof tri. De letterszijn vooral bestemd voor de chemisch reiniger. Zij geven hette gebruiken oplosmiddel aan. Reiniging met F is nauwelijks mogelijk.					De streep onder de cirkel betekent: lichte belading, hoge vlotverhouding,weinig mechanische beweging, korte reinigings, -spoel- en centrifugeertijden;en vooral: geen water toevoegen.
TROMMEL-DROGEN	Normale textiel Hittegevoelige textiel							X Niet drogen in droogtrommel

Het etiket geeft een aanbeveeling voor de juiste behandeling van het artikel waarop het is aangebracht. Het mag niet worden verward met een garantie hoe de textiel zich in het gebruik zal gedragen. Zie voor meer informatie het boekje "Textiel ABC", te verkrijgen door overmaking van f 8,50 op gironummer 666402 van VTWS, Delft, onder vermelding van "Textiel ABC". Auteursrechten voorbehouden. Nadruk uitsluitend toegestaan na voorafgaande schriftelijke toestemming van de VTWS.

1988

Adviesprogramma's voor katoen en linnen
Maximum belading: 4,5 kg

Programma voor	Vuil-graad	Te vullen wasmiddel-vakjes	Temp. knop op:	Prog. knop op:	Beschriljving
Kook- of bontwas met voorwas	erg vuil		40^-95^	A	VoorwassenWassen 40^-95^ SpoelenCentrifugeren
Kook- of bontwas zonder voorwas	normaal vuil		40^-95^	B	Wassen 40^-95^ SpoelenCentrifugeren
Kook- of bontwas ekonomisch	normaal vuil		40^-60^	B	Wassen 40^-60^ SpoelenCentrifugeren
Kook- of bontwas	licht vuil, geen vlekken		40^-60^	C	Wassen 40^-60^ SpoelenCentrifugeren
Kort programma	nauwelijks vuil		30^-40^	D	Wassen 30^-40^ SpoelenCentrifugeren
Spoelen				F	Spoelen, indien gewenst met nabehandelingsmiddelCentrifugeren
Wasverzachten				G	1 maal spoelen, indien gewenst met nabehandelingsmiddelCentrifugeren
Langcentrifugeren ©				H	Afpompen en centrifugeren

40 ÷ 60 of 40 ÷ 95 of 30 ÷ 40 betekent dat u naar eigen inzicht, afhankelijk van de textielsoort, een temperatuur kiest.

Adviesprogramma's voor synthetika, fijnwas en wol

Programma voor	Vuil-graad	Te vullen wasmiddel-vakjes	Temp. knop op:	Prog. knop op:	Beschrijving
Synthetika met voorwas	erg vuil		40°-60°	J	VoorwassenWassen 40°-60°C SpoelenKort centrifugeren (*)
Synthetika zonder voorwas	normaal vuil		40°-60°	K	Wassen 40°-60°C SpoelenKort centrifugeren (*)
Fijnwas	normaal vuil		30°-40°	L	Wassen 30°-40°C SpoelenKort centrifugeren (*)
Wol	normaal vuil		40°	M	Wassen 40°C SpoelenKort centrifugeren (*)Toets niet indrukken
Spoelen				N	Spoelen, indien gewenst met nabehandelingsmiddelKort centrifugeren (*)
Wasverzachten				P	1 maal spoelen, indien gewenst met nabehandelingsmiddelKort centrifugeren (*)
Kort centrifugeren				Q	Afpompen en kort centrifugeren
Afpompen				R	Water afvoeren

(*) Als u de toets □ van te voren niet ingedrukt had.

Volgorde van handelingen

1 Doe het wasgoed in de trommel

Open de vuldeur. Doe de stukken wasgoed één voor één in de trommel. Haal opgevouwen wasgoed eerst uit elkaar. Sluit de vuldeur; druk hem goed in het slot.

2 Doe wasmiddel in het vakje

P0515

Trek de wasmiddelhouder uit het bedieningspaneel tot hij stuit.

Meet de gewenste hoeveelheid wasmiddel in een maatbekertje af en giet het in het vakje voor het hoofdwasmiddel. Gaat u echter ook voorwassen, doe dan een biologisch voorwasmiddel in het vakje.

3 Doe, eventueel, wasverzachter in het vakje

Giet, indien gewenst, wasverzachter in het daarvoor bestemde vakje . Overschrijd het nivo MAX of het roostertje niet.

4 Druk funktietoets(en) in

Druk, indien gewenst, één of meer funktietoetsen in.

5 Stel de temperatuur in

95 P0128

Druk de draaiknop voor de temperatuurregeling in en draai hem op de gewenste temperatuur.

6 Kies het gewenste programma en start de machine

Trek, indien aanwezig, de badkamertrekschakelaar op AAN, of steek de steker in het stopkontakt.

B P0129 0

Draai de kraan open. Kontroleer of de afvoerslang goed geplaatst is.

Druk de programmaknop in en draai hem op het gewenste programma.

B POLD

Trek de programmaknop uit: het kontrolelampje brandt en de machine werkt het gekozen programma automatisch af.

Wacht één tot twee minuten alvorens de vuldeur te openen; die tijd heeft de elektrische deurvergrendeling nodig om te ontgrendelen.

Schakel de machine UIT door de programmaknop in te drukken. Het kontrolelampje gaat uit.

Draai de kraan dicht en neem de steker uit het stopkontakt of trek de badkamertrekschakelaar op UIT. Laat alle funktietoetsen terugkomen.

Open de vuldeur en neem het wasgoed uit de trommel. Draai de trommel met de hand een keer rond, om te zien of hij werkelijk geheel leeg is.

Laat de vuldeur enige tijd op een kier staan, zodat de machine uit kan dampen.

De buitenkant

De buitenkant van de machine kunt u, naar behoefte, reinigen met een vochtige doek en een neutraal huishoudschoonmaakmiddel. Moderne schoonmaakmiddelen drogen doorgaans streeploos op.

Nalappen met schoon water en daarna droogzemen.

Belangrijk: Gebruik nooit alcohol, terpentine en dergelijke oplosmiddelen.

De wasmiddelhouder

Wasmiddelen en wasverzachter koeken na verloop van tijd aan.

Maak de wasmiddelhouder af en toe schoon onder de stromende kraan.

U kunt daartoe de houder geheel uit de machine nemen door hem naar u toe te trekken.

PDS12

De bovenkant van het vakje voor de wasverzachter kunt u, ten behoeve van het schoonmaken, verwijderen.

De behuizing van de wasmiddelhouder

Ook daarin kan zich op den duur wasmiddel verzamelen. Maak de binnenkant met een oude tandenborstel schoon.

Plaats de houder terug in z'n behuizing en laat de machine, zonder was- goed, een spoelgang doen.

Het afvoerfilter

Het afvoerfilter is bedoeld voor het opvangen van grove pluis en rafels. Raakt het filter verstopt, dan zal onherroepelijk programmastoring optreden.

Kontroleer regelmatig of het filter schoon is.

Open het filterdeksel

Plaats een schaaltje onder het filterdeksel en schroef het filter linksom los.

Trek het filter uit het filterhuis.

Reinig het filter onder de stromende kraan.

Het toevoerfiltertje

P0041

Wanneer u merkt dat de machine langer over het wateropnemen gaat doen, verdient het aanbeveling om het toevoerfiltertje te kontroleren op verstopping.

Daartoe draait u eerst de kraan dicht en vervolgens draait u de slangwartel

van de kraan af.

Trekt u met een platbektang het filtertje uit z'n behuizing. Met een borsteltje reinigen en weer terugplaatsen.

De machine start niet

Na het instellen van een programma en het inschakelen, start de machine niet en ook het kontrolelampje brandt niet:

■ Kijk of u de vuldeur goed gesloten hebt.
■ Kijk of de betreffende groepzekering heel is.
■ Schakelde u de wasautomaat in terwijl ook de trommeldroger, op dezelfde groep, AAN staat dan raakt vrijwel zeker de zekering defekt.

De machine start niet, maar het kontrolelampje brandt wel:

■ Staat de waterkraan open?
■ Geeft de kraan water? Probeert u dat even uit.
■ Toevoerslang bekneld of geknikt geraakt?
■ Toevoerfiltertje verstopt?

De machine neemt wel water op, maar dat stroomt er door de afvoer weer uit:

- Het uitstroomeind van de afvoerslang bevindt zich op een te laag punt, ten opzichte van de vloer waarop de machine staat. Raadpleeg het betreffende hoofdstuk.

De machine pompt niet af en/of centrifugeert niet:

■ Afvoerslang bekneld of geknikt geraakt?
■ Afvoerfilter verstopt?

Er ligt water op de vloer:

■ Teveel wasmiddel gebruikt?
■ Wasmiddel is ongeschikt omdat het teveel schuimt? Teveel schuim veroorzaakt lekkage.
- Een van de toevoerslangwartels lekt? U ziet nauwelijks dat er water langs de slang loopt; voelt u dus even of de slang nat is.

De machine dreunt of is erg luidruchtig:

■ Zijn alle transportbeveiligingen verwijderd?
■ Leunt de machine ergens tegenaan?
■ Staan alle stelvoeten stevig tegen de vloer en zijn de kontramoeren goed tegen de machinebodem gedraaid?

Kunt u de storing niet zelf lokaliseren of verhelpen, raadpleegt u dan de servicedienst.

Noteer, voor u gaat telefoneren, even merk, modelnummer en aankoopdatum van uw machine; de servicedienst zal u er om vragen.

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal-en/of konstruktiefout, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantie-periode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig, deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 De fabrikant verleent één jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.
3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.
5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defekt aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie uitbreidingen

7 Voor koel/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode.

Na de algemene garantieperiode worden bezoek,- arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
  — het apparaat voor andere, of óók voor andere dan de huishoudelijke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
  — het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geïnstalleerd, bediend, behandeld of gebruikt wordt.
  — het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.
8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.
8c Beschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijrende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te laten uitvoeren en uitsluitend origenele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

ELGROEP SERVICE

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

Tel.: [phone]

Fax: [phone]

Onderdelenverkoop:

Tel.: [phone]

Fax.: [phone]

Telex: 39906 elgrp

DISTRI PARTS
