GEBRUIKSAANWIJZING Rider 40E Bryton

Gebruikers- handleiding

Inhoudsopgave

Aan de slag 4

Uw Rider 40 .... 4

Toebehoren 5

Rider 40 in-/uitschakelen ..... 5

De Rider 40 resetten .... 5

Initiële installatie .... 5

Aansluiten, synchroniseren en laden .... 5

Statuspictogrammen ...... 6

Klaar voor training 6

Gegevens delen en beheren ..... 7

Train & Test 8

Eenvoudige workouts .... 8

Intervalworkouts ...... 10

Rondeworkouts 11

Mijn Workout 12

Mijn schema workouts ...... 13

Bryton Workout 13

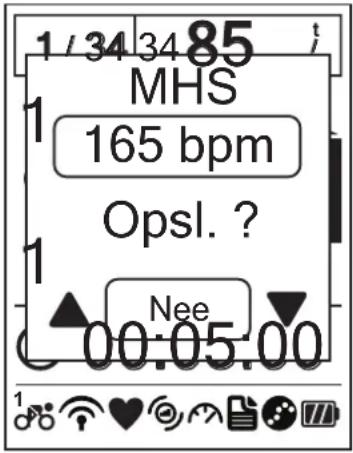

Testworkouts 14

Training stoppen 15

Volg track 16

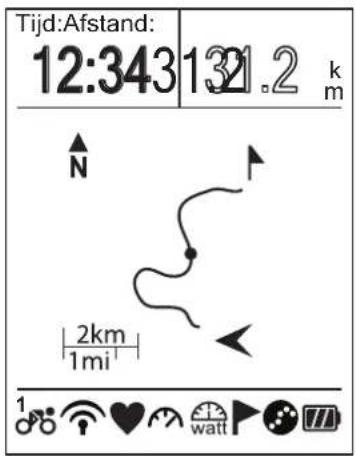

Ritten navigeren vanuit Historiek .... 16

Ritten navigeren vanuit Geplande trip .... 16

Mijn favoriet 17

Gegevens registreren ...... 17

Navigeren stopzetten ...... 17

POI opslaan 18

Gesch. weerg. 18

Stopwatch 19

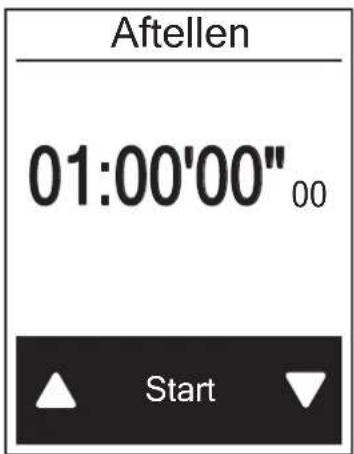

Aftellen 19

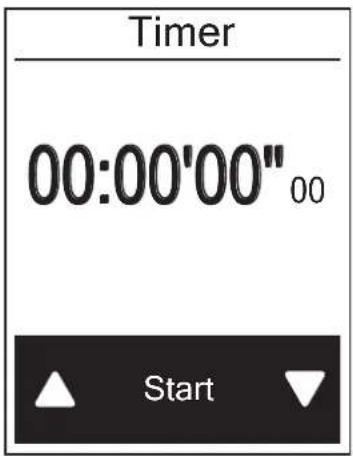

Timer 20

Instellingen 21

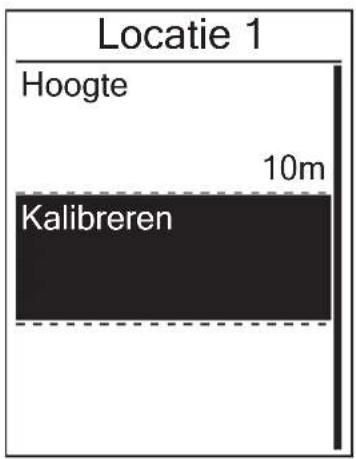

Hoogte 21

Fietsprofiel personaliseren ..... 22

Scherm 23

GPS-status weergeven ...... 25

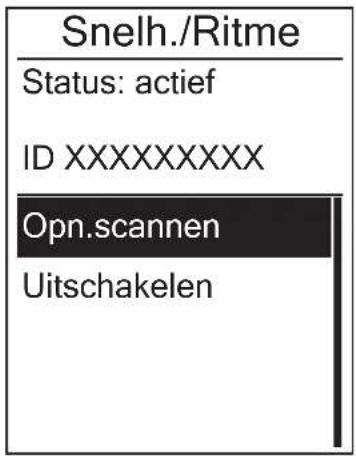

Sensoren 26

Systeeminstellingen wijzigen .. 27

Gebr.profiel personaliseren ..... 30

Firmwareversie weergeven ..... 30

Appendix 31

Specifications 31

Batterij-informatie 32

De Rider 40 installeren .... 33

Snelheid/Ritmesensor (optioneel) installeren .... 34

Hartslagriem (optioneel) installeren .... 35

Wielmaat en -omtrek ...... 36

Basisonderhoud voor uw Rider 40 .... 37

WAARSCHUWING

Raadpleeg altijd uw arts vooraleer u met een trainingsprogramma begint of dit verandert.

Lees de details in de informatiegids over garantie en gezondheid in de verpakking.

Productregistratie

Help ons u beter te helpen door de registratie voor uw toestel in te vullen met Bryton Bridge.

Ga naar http://support.brytonsport.com voor meer informatie.

Bryton Software

Ga naar http://brytonsport.com om gratis software te downloaden waarmee u uw persoonlijk profiel en tracks kunt uploaden en uw gegevens op het internet kunt analyseren.

Aan de slag

Dit gedeelte begeleidt u door de voorbereidende stappen voordat u uw Rider 40 in gebruik neemt.

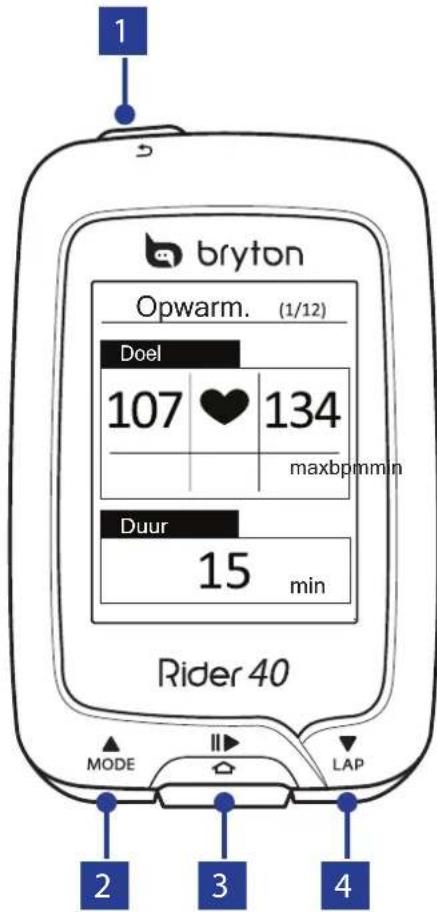

Uw Rider 40

1 bryton Opwarm. (1/12) Doel 107 ♥ 134 maxbpmmin Duur 15 min Rider 40 MODE LAP 2 3 4

1 VOEDING/TERUG (⏻/ ↩)

Indrukken om terug te keren naar de vorige pagina of om een handeling te annuleren.

Ingedrukt houden om het toestel aan/• uit te zetten.

2 MODE/OMHOOG (▲)

In het meterscherm, indrukken om het • meterscherm te verwisselen.

In Menu, indrukken om de • menuopties opwaarts te doorlopen.

Ingedrukt houden om de menuopties snel opwaarts te doorlopen.

In het hoogtescherm, ingedrukt • houden om het totale hoogtescherm te zien.

In Menu, indrukken om een selectie te openen of te bevestigen.

In vrij fietsen, indrukken om te • beginnen met opnemen. Druk nogmaals om te stoppen met opnemen.

4 RONDE/OMLAAG (▼)

In Menu, indrukken om de • menuopties neerwaarts te doorlopen. Ingedrukt houden om de menuopties snel neerwaarts te doorlopen.

- Terwijl u rijdt en opneemt, indrukken om de ronde te markeren.

- In de metermodus, ingedrukt houden om de sneltoetspagina te openen.

Toebehoren

De Rider 40 wordt met het volgende toebehoren geleverd:

mini-USB-kabel• Fietsbeugel•

Optionele items:

- Hartslagriem

- Snelheidssensor

- Cadanssensor

- Fietscombosensor

Rider 40 in-/uitschakelen

♦ ingedrukt houden om de Rider 40 aan of uit te zetten.

De Rider 40 resetten

Om de Rider 40 te resetten drukt u alle drie knoppen (▲/ △/▼) tegelijk wat langer in.

Initiële installatie

Als u de Rider 40 voor het eerst inschakelt, verschijnt de installatiewizard. Volg de aanwijzingen om de installatie te voltooien.

1. Selecteer de schermtaal.

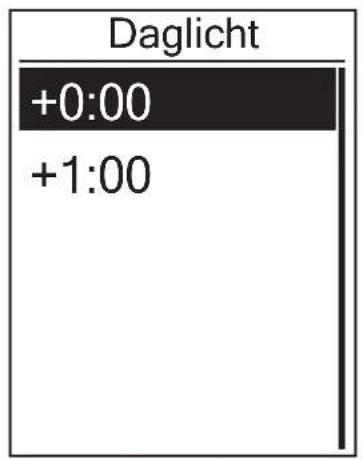

2. Selecteer de zomertijd.
3. Selecteer de maateenheid.
4. Voer uw "gebruikersprofiel" in.

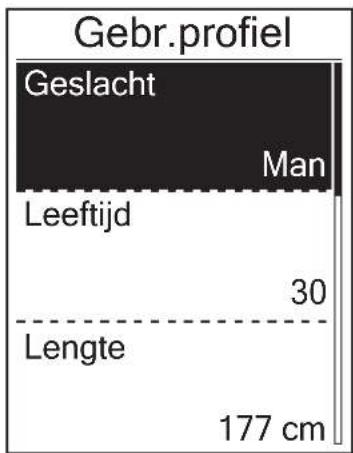

Het "gebruikersprofiel" omvat de volgende gegevensinstellingen:

- Geslacht

- Leeftijd

- Lengte

- Gewicht

- Max. HS (Maximale "Heart rate" of hartslag)

- LTHR (Lactate threshold heart rate, d.i. hartslag voor verzuring)

Het is raadzaam de gegevens in te voeren. Nauwkeurige gegevens beïnvloeden de analyse van de training sterk.

1. Selecteer het type oefening.
2. Lees en aanvaard de Veiligheidsovereenkomst.

OPMERKING: Als u de taal op het apparaat wilt wijzigen, moet u uw apparaat verbinden met Brytonsport.com en de instelling wijzigen via Mijn apparaat > Apparaatgegevens beheren of gaan naar Instellingen > Systeem > Taal.

Aansluiten, synchroniseren en laden

Waarschuwing:

Dit product bevat een lithium-ionbatterij. Lees de informatiegids over garantie en gezondheid in de verpakking voor belangrijke veiligheidsinformatie over batterijen.

bryton

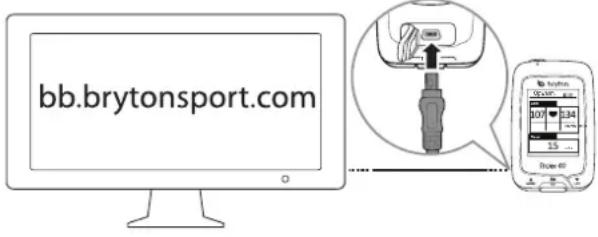

1. Sluit de Rider 40 met de bijgeleverde mini-USB-kabel aan op een computer.
2. Download de toepassing Bryton Bridge 2 op bb.brytonsport.com en synchroniseer met de Rider 40.

bb.brytonsport.com

Houd de Rider 40 aangesloten op de pc om de batterij op te laden.

Sluit hem met een mini-USB-kabel aan op een pc.

OPMERKING: laad de batterij voor het eerste gebruik ongeveer 4 uur op.

Statuspictogrammen

Pictogram Beschrijving
Fiets in gebruik
	Fiets 1
	Fiets 2
GPS-signaalstatus
	Geen signaal (niet gefixeerd)
	Zwak signaal
	Krachtig signaal
Energiestatus
	Volle batterij
	Halfvolle batterij
	Lege batterij

Pictogram Beschrijving
	Hartslagsensor actief
	Cadanssensor actief
	Snelheidssensor actief
	Krachtmeter actief
	Combosensor actief
	Train & Test-modus
	Metermodus
	Track volgen-modus
	Logboekregistratie bezig
	Logboekregistratie pauzeren

OPMERKING: alleen de actieve pictogrammen worden weergegeven op het scherm.

Klaar voor training

1. Schakel de Rider 40 in.
2. Druk op ▼ om Train & Test te selecteren en druk op 🔒 om het menu Train & Test te openen.

3. Voor een eenvoudige workout selecteert u Naar plan > Simpel > Op tijd, Op afstand of Op calorieën.

4. Zet de nodige oefenings-/trainingsinstellingen in en maak een rondje.

    G["1/34 85"] --> H["Naam instellen Training station"]
    H --> I["Simpel Naam 001 A"]
    I --> J["Simpel Mijn training opslaan? Ja"]
    J --> K["Tijd instellen (▲/▼)"]

    style A fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#ccf,stroke:#333
    style D fill:#ccf,stroke:#333
    style E fill:#ccf,stroke:#333
    style F fill:#ccf,stroke:#333
    style H fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333

OPMERKING:

• Op calorieën wordt enkel op het scherm weergegeven als de hartslagsensor is aangesloten op de Rider 40.
  De weergegeven informatie en beschikbare opties verschillen naargelang de oefen-/• trainingmodus.

Gegevens delen en beheren

Gegevens van de Rider 40 beheren met uw computer

1. Sluit uw Rider 40 aan op uw computer met de mini-USB-kabel.
2. Installeer de toepassing Bryton Bridge 2. U kunt de toepassing downloaden van http://bb.brytonsport.com.
3. Volg de aanwijzingen op het scherm om de gegevens over te brengen naar uw computer.

OPMERKING: Haal de USB-kabel er niet uit terwijl bestanden worden overgebracht. Anders kunnen de bestanden beschadigd raken.

Uw ervaring delen met andere fietsers

Om uw ervaring en trainingresultaten met andere fietsers van over de hele wereld te delen, bezoekt u http://www.brytonsport.com.

Train & Test

Fietsen is een van de beste oefeningen voor uw lichaam. U verbrandt er calorieën mee, verliest gewicht en verbetert uw lichaamsconditie. Met de Rider 40 Train & Test-functie kunt u eenvoudige, zonegebonden workouts doen en de Rider 40 gebruiken om uw vooruitgang in training of workouts te volgen.

08:08 09/09 Meter Train & Test Volg track Gesch. weerg.

1. Druk in het hoofdscherm op ▲/▼om Train & Test te selecteren.

2. Druk op 10m het menu Train & Test te openen.

Eenvoudige workouts

U kunt eenvoudige workouts instellen door uw tijds- en afstandsdoelen in te voeren.

De Rider 40 biedt u drie soorten eenvoudige workouts:

Op tijd•

Op afstand•

Op calorieën•

Tijd

Simpel Tijd 00:14'50"

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Simpel > Op tijd te selecteren en drukt u op 🔒.

2. Druk op ▲/▼ om uw tijd in te stellen en op ⬇ om te bevestigen.

3. De melding "Mijn training opslaan?" verschijnt op het scherm. Om de gegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

4. Voer de naam van de workout in met behulp van het toetsenbord op het scherm.

5. Vertrek voor een rit. Druk op om met de training te beginnen en een logboek te registreren.

Afstand

Simpel Optid Afstand 10 KM

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Simpel > Op afstand te selecteren en drukt u op

2. Druk op ▲/▼ om uw afstand in te stellen en op 🔒 om te bevestigen.

3. De melding "Mijn training opslaan?" verschijnt op het scherm. Om de gegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

4. Voer de naam van de workout in met behulp van het toetsenbord op het scherm.

5. Vertrek voor een rit. Druk op 🔍m met de training te beginnen en een logboek te registreren.

Cal.

Simpel Optijd Cal. 500 KCAL

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Simpel > Op calorieën te selecteren en drukt u op

2. Druk op ▲/▼ om de calorieën in te stellen die u wilt verbranden en op om te bevestigen.

3. De melding "Mijn workout opslaan?" verschijnt op het scherm. Om de gegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

4. Voer de naam van de workout in met behulp van het toetsenbord op het scherm.

5. Vertrek voor een rit. Druk op 🔍in met de training te beginnen en een logboek te registreren.

OPMERKING: Op calorieën wordt enkel op het scherm weergegeven als de hartslagsensor is aangesloten op de Rider 40.

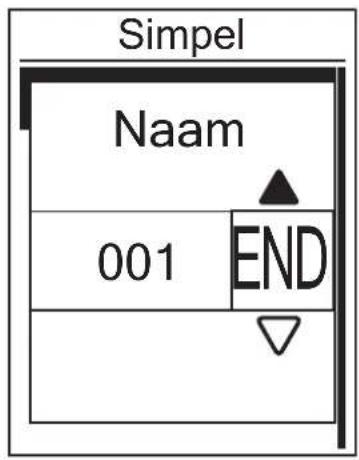

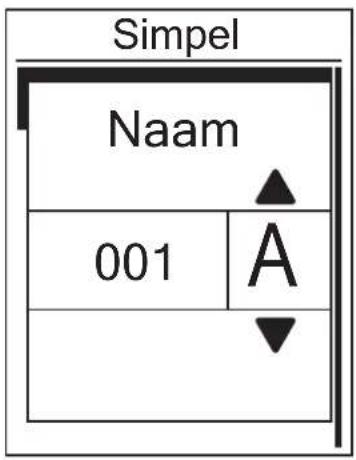

Schermtoetsenbord gebruiken

Simpel Naam 001 A

Simpel Naam 001 END

1. Druk op ▲/▼ om het in te voeren teken te selecteren.

- Selecteer DEL om de gegevens te wissen.

1. Druk op 10m de selectie te bevestigen.

2. Als u klaar bent, drukt u op ▲/▼ om END te selecteren en drukt u op □ om te bevestigen of op ◎m op te slaan.

Intervalworkouts

U kunt aangepaste intervalworkouts aanmaken met uw Rider 40.

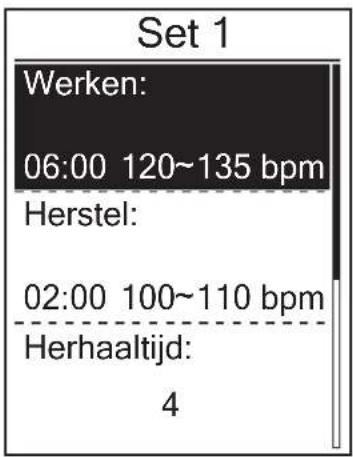

Set 1 Werken: 06:00 120~135 bpm Herstel: 02:00 100~110 bpm Herhaaltijd: 4

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Interval te selecteren en drukt u op

2. Stel de aangepaste instellingen voor de workout in.

- Werken - Herstel - Aantal herhalingen

1. Als u klaar bent drukt u op ▲/▼ om Next te selecteren en drukt u op 10m verder te gaan.

2. De melding "Maak een nieuwe grootste set?" wordt weergegeven op het scherm. Om een andere intervalworkout aan te maken, selecteert u Ja en drukt u op om te bevestigen. Volg stap 2\~3.

Set 1 Werken: Maak een nieuwe grootste set 08 H 02 Nee Herhaaltijd: 4

Om door te gaan met de instelling voor "Warm & Cool", selecteert u Nee en drukt u op om te bevestigen.

1. Stel de instellingen voor "Opwarm." en "Afkoelen" in.
2. Als u klaar bent drukt u op ▲/▼ om OK te selecteren en drukt u op 📂m verder te gaan.
3. De melding "Mijn training opslaan?" verschijnt op het scherm. Om de gegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op □om te bevestigen.
4. Voer de naam van de workout in met behulp van het toetsenbord op het scherm.
5. Vertrek voor een rit. Druk op 10m met de training te beginnen en een logboek te registreren.

Rondeworkouts

Met de functie Ronde kunt u gebruik maken van uw Rider 40 om de ronde automatisch te markeren op een specifieke locatie of nadat u een bepaalde afstand hebt afgelegd.

Ronde op locatie

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Ronde > Op locatie te selecteren en op
2. Vertrek voor een rit. Druk op om met de training te beginnen en een logboek te registreren.

OPMERKING: Als het GPS-signaal niet is opgepikt, verschijnt de melding "No GPS" op het scherm.

Ronde op afstand

Ronde Afstand 10 KM

1. In het menu Train & Test drukt u op ▲/▼ om Naar plan > Ronde > Op afstand te selecteren en drukt u op :

2. Druk op ▲/▼ om uw gewenste afstand in te stellen en op 🔒 om te bevestigen.

3. Druk op ▲/▼ om Doorgaan te selecteren en op 🔒 om door te gaan.

4. De melding "Mijn training opslaan?" verschijnt op het scherm. Om de gegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

5. Vertrek voor een rit. Druk op 🔍 om met de training te beginnen en een logboek te registreren.

Mijn Workout

Met de functie Mijn Workout kunt u uw workout beginnen met het trainingplan dat u eerder hebt opgeslagen.

Mijn Workout Basic123 A Interval Simple1

1. In het menu Train & Test drukt u op ▲/▼ om Mijn Workout te selecteren en drukt u op :

2. Druk op ▲/▼ om uw gewenst trainingsplan te selecteren en op om te bevestigen.

3. Vertrek voor een rit. Druk op 10m met de training te beginnen en een logboek te registreren.

OPMERKING: Als de geselecteerde workout verschillende intervalinstellingen omvat, verschijnen de workoutgegevens op het scherm. Selecteer Start en druk op om door te gaan met de workout.

Mijn schema workouts

U start een workout op basis van vooraf ingestelde gegevens over intervalworkouts.

mijn schema Workout1 Training007 Tranining101

1. In het menu Train & Test drukt u op ▲/▼ om mijn schema te selecteren en drukt u op

2. Druk op ▲/▼ om uw gewenste geplande workout in te stellen en op ⏻ om te bevestigen.

3. De geselecteerde workoutgegevens verschijnen op het scherm. Selecteer Start en druk op door te gaan.

4. Vertrek voor een rit. Druk op 100m met de training te beginnen en een logboek te registreren.

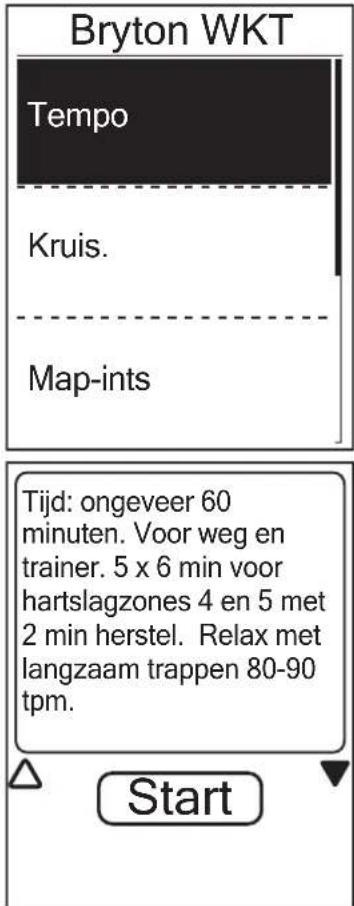

Bryton Workout

Met de functie Bryton Workout kunt u beginnen met uw workout met behulp van het trainingsplan dat u hebt gedownload naar uw Rider 40 vanuit de Bryton Bridge-toepassing.

Bryton WKT Tempo Kruis. Map-ints Tijd: ongeveer 60 minuten. Voor weg en trainer. 5 x 6 min voor hartslagzones 4 en 5 met 2 min herstel. Relax met langzaam trappen 80-90 tpm. Start

1. Sluit uw Rider 40 aan op uw computer met de mini-USB-kabel.
2. Download de beschikbare workout via brytonsport.com en de Bryton Bridge-toepassing. Volg de aanwijzingen op het scherm om de gegevens over te brengen naar uw Rider 40.
3. Ontkoppel de mini-USB-kabel, waarna uw Rider 40 automatisch opnieuw opgestart wordt.
4. In het menu Train & Test drukt u op ▲/▼ om Bryton WKT te selecteren en drukt u op 🔒.
5. Druk op ▲/▼ om uw gewenste workout in te stellen en op 🔍 om te bevestigen.
6. De geselecteerde workoutgegevens verschijnen op het scherm. Selecteer Start en druk op 10m door te gaan.
7. Vertrek voor een rit. Druk op 🔍 om met de training te beginnen en een logboek te registreren.

Testworkouts

Met de Bryton Testworkout kunt u uw MHR (maximale hartslag), LTHR (hartslag voor verzuring), FTP (functionele hartslag) en MAP (maximale aerobe vermogen) meten.

Bryton Test MHS LTHR FTP

1/34 34 85 MHS 165 bpm Opsl. ? 1 Nee 00:05:00

1. In het menu Train & Test drukt u op ▲/▼ om Bryton Test te selecteren en drukt u op 🔒.
2. Druk op ▲/▼ om uw gewenste testworkout in te stellen en op ⬇ om te bevestigen.

MHR: een testworkout voor het meten • van uw maximale hartslag.

LTHR: een testworkout voor het meten • van uw hartslag voor verzuring.

FTP: een testworkout voor het meten • van uw functionele grensvermogen.

MAP: een testworkout voor het meten • van uw maximale aerobe vermogen.

1. De geselecteerde workoutgegevens verschijnen op het scherm. Druk op om door te gaan.

1. Vertrek voor een rit.
2. Nadat de testworkout voltooid is, verschijnt de melding "Opsl.?" op het scherm. Om de testgegevens op te slaan drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

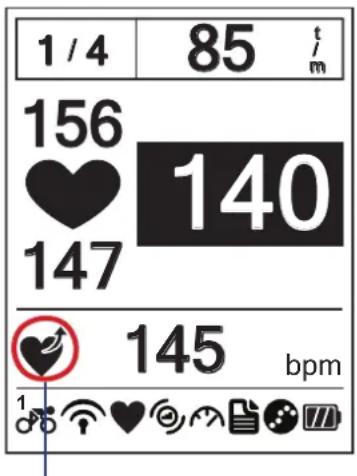

Pictogramindicators

Tijdens de testworkout variëren de weergegeven pictogrammen afhankelijk van het sensortype en de huidige status.

1/4 85 t/m 156 140 ♥ 147 145 bpm

huidige status

Pictogram Beschrijving
	Toenemende hartslag
	Toenemend max. hartslagpercentage
	Afnemende hartslag
	Afnemend max. hartslagpercentage
	Toenemende cadans
	Afnemende cadans
	Toenemende snelheid
	Afnemende snelheid

Training stoppen

U kunt de huidige training stopzetten wanneer u uw doel hebben bereikt of u beslist om de huidige training stop te zetten.

Hs Gem. HS 65 150150 bpm Ri Wilt u stoppen? Ja km h

1. Druk op atop .
2. De melding "Wilt u stoppen?" verschijnt op het scherm. Om de huidige training stop te zetten drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

Volg track

Met de functie Volg track kunt u door ritten navigeren vanuit Historiek, Geplande trip en Mijn favoriet plaatsen.

Volg track Historiek Geplande trip Mijn favoriet

1. Druk in het hoofdscherm op ▲/▼ om Volg track te selecteren.

2. Druk op on het menu Volg track te openen.

Ritten navigeren vanuit Historiek

U kunt door alle opgeslagen ritten navigeren in de historiek van uw Rider 40.

Tijd: Afstand: 12:343 132.2 km N 2km 1mi 1

1. Druk in het menu Volg track op ▲/▼ om Historiek te selecteren en op

2. Druk op ▲/▼ om een rit uit de lijst te selecteren en op 10m te bevestigen.

3. Druk op tom een logboek te registreren. Op het scherm verschijnt een track die de richting naar uw bestemming toont.

Ritten navigeren vanuit Geplande trip

U kunt door een rit navigeren die met de toepassing Bryton Bridge naar uw Rider 40 is geüpload.

1. Bereid uw trip voor en download deze via brytonsport.com en de toepassing Bryton Bridge.
2. Sluit uw Rider 40 aan op uw computer met de mini-USB-kabel.
3. Volg de aanwijzingen op het scherm om de gegevens over te brengen naar uw Rider 40.
4. Ontkoppel de mini-USB-kabel, waarna uw Rider 40 automatisch opnieuw opgestart wordt.
5. Druk op ▲/▼ om Volg track > Geplande trip te selecteren en op 📋.
6. Druk op ▲/▼ om een rit uit de lijst te selecteren en op ⏱ om te bevestigen.
7. Druk op 10m een logboek te registreren.

Mijn favoriet

U kunt door alle nuttige plaatsen navigeren die in Mijn favoriet zijn opgeslagen.

Mijn favoriet Museum Store __________________

1. Druk in het menu Volg track op ▲/▼ om Mijn favoriet te selecteren en op

2. Druk op ▲/▼ om een plaats uit de lijst te selecteren.

3. Druk op om te beginnen met het navigeren van de rit.

Gegevens registreren

De Rider 40 kan de punten van uw rit registreren.

• Druk in de trainingsmodus op om met de training te beginnen en een logboek te registreren. Druk nogmaals om de training en de logboekregistratie stop te zetten.
• In de modi Vrij fietsen of Richting drukt u op 🔍 om de logboekregistratie te starten en drukt u hier nogmaals op om de registratie stop te zetten.

Navigeren stopzetten

U kunt de navigatiemodus op elk ogenblik stopzetten.

HS Gem. HS 65 150150 b m Ri Wilt u stoppen? Ja km h 1 band icon heard icon watt icon band icon

Uw rit stoppen:

1. Druk op of op De melding "Wilt u stoppen?" verschijnt op het scherm.
2. Om de huidige training stop te zetten drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

POI opslaan

U kunt de huidige plaats toevoegen aan Mijn favoriet.

POI opslaan

I at 25000000

I on 121000000

Opsl.

Gegevens van een nuttige plaats toevoegen:

1. Druk in het hoofdscherm op ▲/▼ om POI opslaan te selecteren en op

2. Druk op 10m de gegevens van de huidige nuttige plaats op te slaan.

3. Voer de naam van de nuttige plaats in met behulp van het toetsenbord op het scherm.

OPMERKING: U kunt een nuttige plaats ook opslaan nadat u bent gestopt met de huidige training. Houd ▼ ingedrukt om de sneltoetspagina te openen en selecteer POI opslaan.

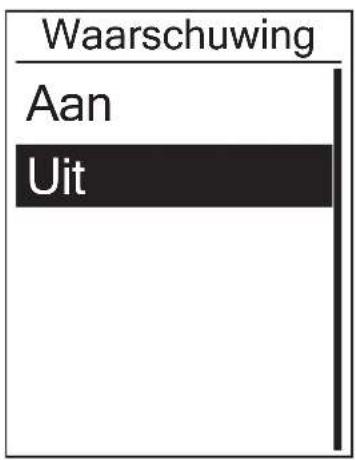

snelkoppeling Waarschuwing Hoogte Acht.verl.uit POI opslaan Scherm

Gesch. weerg.

De Rider 40 slaat de historiek automatisch op zodra de timer start. Als u een rit hebt beëindigd, kunt u de historiek gegevens bekijken op de Rider 40.

Historiek

12/23 16:23

12/20 12:23

12/20 16:00

Uw historiek bekijken:

1. Druk in het hoofdscherm op ▲/▼ om Gesch. weerg. te selecteren en op 📋.

2. Druk op ▲/▼ om de historiek van een rit uit de lijst te selecteren en op ⬇ om uw historiek weer te geven.

OPMERKING: U kunt uw historiek ook uploaden naar brytonsport.com om al uw ritgegevens bij te houden.

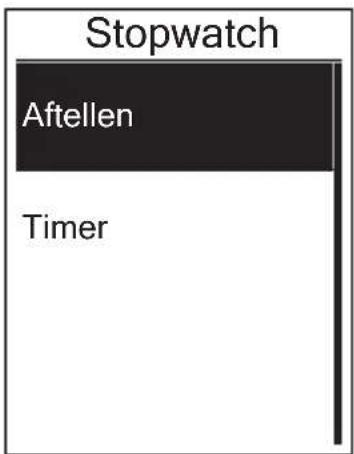

Stopwatch

Met de functie Stopwatch kunt u meten hoeveel tijd verlopen is tussen het moment waarop de Rider 40 werd geactiveerd en gedeactiveerd. U kunt schakelen tussen twee modi: Aftellen en Timer. Aftellen dient om u te laten weten wanneer een bepaalde duur verstreken is. Timer dient om te meten hoelang iets duurt.

Stopwatch Aftellen Timer

1. Druk in het hoofdscherm op ▲/▼ om Stopwatch te selecteren.
2. Druk op 10m het menu Stopwatch te openen.

Aftellen

Aftellen 01:00'00" 00 Start

1. Druk in het stopwatchmenu op ▲/▼ om Aftellen te selecteren en druk op
2. Druk op ▲/▼ om het veld voor de in te stellen tijd te selecteren en druk op ⏻.
3. Druk op ▲/▼ om uw tijd in te stellen en op 🔒 om te bevestigen.
4. Om het aftellen te starten drukt u op ▲/▼ om Start te selecteren en op ▲ om te bevestigen.
5. Om het aftellen te stoppen selecteert u Stoppen en drukt u op 10m te bevestigen.
6. Druk op ⏻ om dit menu te verlaten.

Timer

Timer 00:00'00" 00 Start

Timer 00:05'12" 250 laatste:00:01:02"116 Record

1. Druk in het stopwatchmenu op ▲/▼ om Timer te selecteren en op :

2. Om de timer te starten, drukt u op om te bevestigen.

3. Om een ronde te registreren terwijl de chronometer loopt, drukt u op ▲/▼ om Record te selecteren en op 🔒 om te bevestigen. Het geeft de tijd van de eerste ronde weer.

Herhaal deze stap om een nieuwe • ronde te maken.

1. Om de chronometer stop te zetten drukt u op ▲/▼ om Stoppen te selecteren en op 🔒 om te bevestigen.

Om de timer te resetten drukt u op • ▲/▼ om Resetten te selecteren en op om te bevestigen.

1. Om de historiek van de timer weer te geven drukt u op ▲/▼ om Historiek te selecteren en op 🔒 om te bevestigen.

Instellingen

Met de Instellingen kunt u hoogte-, weergave-, sensor- en systeeminstellingen, fiets- en gebruikersprofielen en GPS-installatie naar wens aanpassen en informatie over het toestel weergeven.

Instellingen Hoogte Scherm Sensoren Gebr.profiel Fietsprofiel

1. Druk in het hoofdscherm op ▲/▼ om Instellingen te selecteren.
2. Druk op 🔒 om het menu Instellingen te openen.

Hoogte

U kunt de hoogte instellen voor de huidige locatie en nog 4 andere locaties.

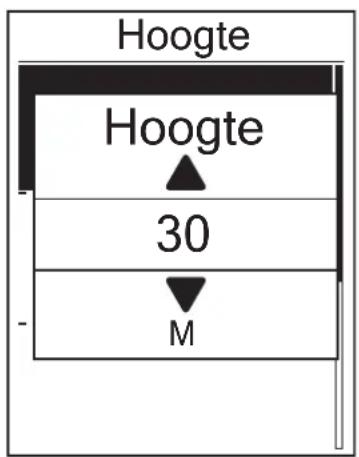

Huidige hoogte

Hoogte Hoogte 30 M

1. Druk in het menu Instellingen op ▲/▼ om Hoogte > Hoogte te selecteren en druk op
2. Druk op ▲/▼ om uw gewenste hoogte in te stellen en op ⬇ om de instelling te bevestigen.
3. Druk op ⏻ om dit menu te verlaten.

Hoogte andere locatie

Locatie 1 Hoogte 10m Kalibreren

1. Druk in het menu Instellingen op ▲/▼ om Hoogte > Locatie 1, Locatie 2, Locatie 3 of Locatie 4 te selecteren en druk op :
2. Om de hoogte in te stellen drukt u op ▲/▼ om Hoogte te selecteren en op □ om te bevestigen.
3. Druk op ▲/▼ om uw gewenste hoogte in te stellen en op ⬇ om de instelling te bevestigen.
4. Om de ingestelde hoogte te kalibreren drukt u op ▲/▼ om Kalibreren te selecteren en op □ om te bevestigen.
5. Druk op ⏻ om dit menu te verlaten.

Fietsprofiel personaliseren

U kunt uw fietsprofielen aanpassen en bekijken.

1. Druk in het menu Instellingen op ▲/▼ om Fietsprofiel >Fiets 1 of Fiets 2 te selecteren en op 🔒.
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op ⬇ om te bevestigen.

Fietstype: selecteer het fietstype.

Gewicht: stel het gewicht van uw fiets • in.

Wiel: stel de maat van uw fietswiel in. • Activeren: selecteer dit om de fiets te • activeren.

1. Druk op ⏻ om dit menu te verlaten.

OPMERKING: Zie voor meer bijzonderheden over de wielmaat "Wielmaat en -omtrek" op pagina 37.

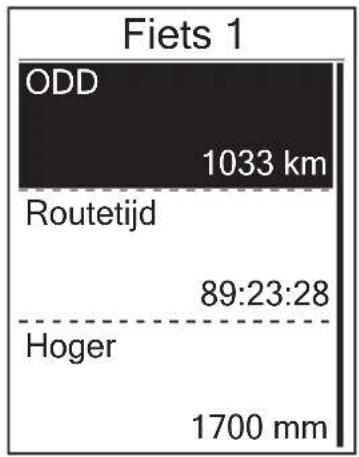

Fietsprofiel bekijken

1. Druk in het menu Instellingen op ▲/▼ om Fietsprofiel > Overzicht te selecteren en op :
2. Druk op ▲/▼ om de gewenste fiets te selecteren en op 🔒 om te bevestigen.
3. Druk op ▲/▼ om meer gegevens over de geselecteerde fiets weer te geven.
4. Druk op ⏻ om dit menu te verlaten.

Scherm

U kunt de weergaveinstellingen instellen voor de Meter, Volg track, Hoogte, Ronde en Auto schak. . U kunt ook de intervalinstelling instellen voor de Auto schak. van instellingen.

Meterweergave

Meter Temp. Gem. snelh Routetijd

3-roosterweergave

Meter Richting Temp. Cal.

Item selecteren

1. Druk in het menu Instellingen op ▲/▼ om Scherm > Meter > Meter 1, Meter 2 of Meter3 te selecteren en op :
2. Druk op ▲/▼ om het aantal gegevensvelden te selecteren en op ⏻ om te bevestigen.
3. Druk op ▲/▼ om het gegevensveld dat u wilt aanpassen te selecteren en op □ om de selectie te bevestigen.
4. Druk op ▲/▼ om de gewenste instelling te selecteren en op ⏻ om te bevestigen.
5. Druk op om dit menu te verlaten.

OPMERKING:

Het aantal op het scherm weergegeven gegevensvelden is afhankelijk van de selectie • "Gegevensvelden":

Tijd: 12:34:56 Gem. HS: 65 b p m

Gem. HS: 65 b Gem. ritme: 60 t / Tijd: 12:34:56

Gem. HS: 65 b Gem. ritme: 60 t/ Max. HS: 180 b Max. ritme: 81 t/ 1

Gem. HS: Max. HS: 65 18080 b m m Gem. ritme: Max. ritme: 60 8181 t m m Tijd: 12:34:56 1

Tijd: Afstand: 12:34 31.2 km Gem. HS: Max. HS: 65 18080 b m m Gem. ritme: Max. ritme: 60 8181 t/m

2-roosterweergave 3-roosterweergave 4-roosterweergave 5-roosterweergave 6-roosterweergave

Vijf soorten krachtmetergegevens kunnen op uw scherm worden weergegeven: • Kracht nu (huidige kracht), 3s-kracht (gemiddelde kracht op 3 seconden), 30s-kracht (gemiddelde kracht op 30 seconden), Max. kracht (maximale kracht) en Gem. kracht (gemiddelde kracht).

Weergave Volg track / Hoogte / Ronde

Volg track Afstand melheid

Volg track (2-roosterweergave)

Hoogte Hoogte Roger

Hoogte (2-roosterweergave)

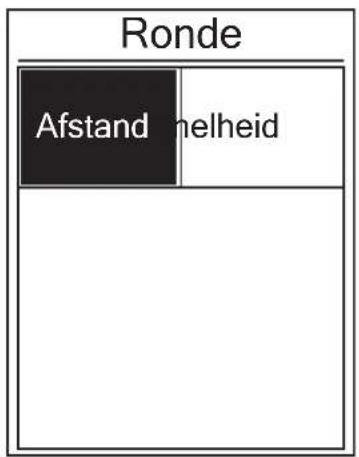

Ronde Afstand melheid

Ronde (2-roosterweergave)

1. Druk in het menu Instellingen op ▲/▼ om Scherm > Volg track, Hoogte of Ronde te selecteren en op 🔒.
2. Druk op ▲/▼ om het aantal gegevensvelden te selecteren en op 🔍 om te bevestigen.
3. Druk op ▲/▼ om het gegevensveld dat u wilt aanpassen te selecteren en op 🔒 om de selectie te bevestigen.
4. Druk op ▲/▼ om de gewenste instelling te selecteren en op 🔒 om te bevestigen.
5. Druk op ⏻ om dit menu te verlaten.

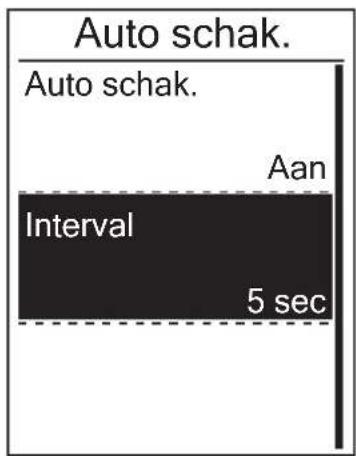

Auto schak.

Auto schak. Auto schak. Aan Interval 5 sec

1. Druk in het menu Instellingen op ▲/▼ om Scherm > Auto schak. te selecteren en op :
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op 🔒 om te bevestigen.

Auto schak. : schakel het automatisch • verwisselen in of uit. Interval: stel de intervaltijd in.•

1. Druk op ⏻ om dit menu te verlaten.

GPS-status weergeven

U kunt gegevens voor het GPS-signaal dat uw Rider 40 momenteel ontvangt bekijken.

GPS-status 121.000000 25.000000 Goed Stroombesp

1. Druk in het menu Instellingen op ▲/▼ om GPS-status te selecteren en op
2. Om de signaalzoekmodus in te stellen drukt u op 10m te bevestigen.
3. Druk op ▲/▼ om de gewenste instelling te selecteren en op 🔒 om te bevestigen.

Uit: schakel GPS-functies uit. Kies deze • optie om energie te besparen wanneer het GPS-signaal niet beschikbaar is of wanneer de GPS-informatie niet nodig is (zoals bij gebruik binnenshuis).

Vol vermogen: maximale positie- • snelheidsnauwkeurigheid, verbruikt meer energie.

Energiebesparing: zorgt voor langere • levensduur van de batterij wanneer het toestel gebruikt wordt met goede GPS-signaalconditie, maar is minder nauwkeurig.

Sensoren

U kunt de respectieve sensorinstellingen zo aanpassen dat de functie wordt in- of uitgeschakeld of de Sensoren opnieuw scannen voor de Rider 40.

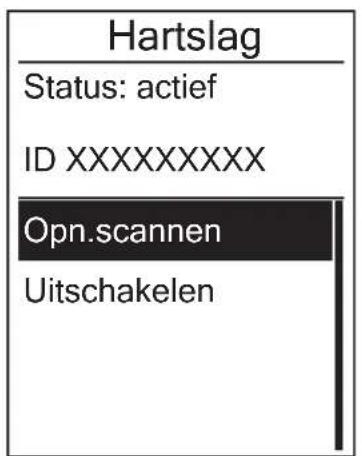

Hartslag Status: actief ID XXXXXXXXX Opn.scannen Uitschakelen

Hartslag

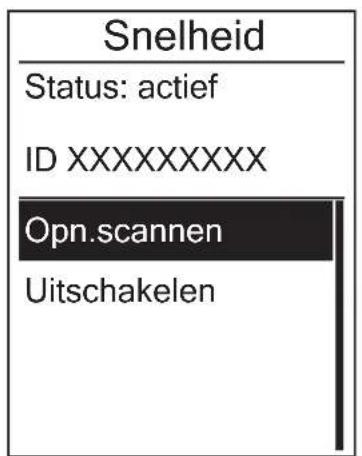

Snelheid Status: actief ID XXXXXXXXX Opn.scannen Uitschakelen

Snelheid

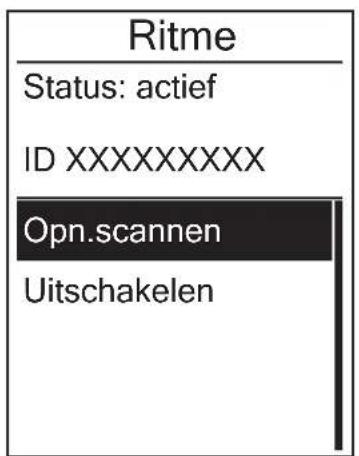

Ritme Status: actief ID XXXXXXXXX Opn.scannen Uitschakelen

Ritme

Snelh./Ritme Status: actief ID XXXXXXXXX Opn.scannen Uitschakelen

Snelh./Ritme

Sensoren Status: actief ID XXXXXXXXX Opn.scannen Uitschakelen Kalibratie

Voeding

1. Druk in het menu Instellingen op ▲/▼ om Sensoren > Hartslag, Snelheid, Ritme, Snelh./Ritme of Voeding te selecteren en druk op
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op 🔒 om te bevestigen.

Opn.scannen: Opn.scannen om de sensor te detecteren.

Inschakelen/Uitschakelen: de sensor in-/uitschakelen.

- Kalibratie (*enkel bij gekoppelde krachtmetersensor): de krachtmeter kalibreren.

1. Druk op om dit menu te verlaten.

OPMERKING: Terwijl u de krachtmetersensor koppelt, selecteert u Opn.scannen en draait u het wiel met de pedalen om kracht te zetten op de krachtmeter.

De krachtmeter kalibreren

Kalibreren Kalibreren 150 Vorige geg. 100 Opsl.

1. Druk in het menu Instellingen op ▲/▼ om Sensoren> Voeding en op
2. Draai het wiel met de pedalen om kracht te zetten op de krachtmeter.
3. Wanneer het wiel stopt, drukt u op ▲/▼ om Kalibratie te selecteren.
4. Druk op 🔘n de krachtmeter automatisch te kalibreren.
5. Wanneer het kalibreringsproces voltooid is, drukt u op 10m de instelling op te slaan.

OPMERKING:

• Zodra de hartslagmonitor is gekoppeld, verschijnt het hartslagpictogram op het hoofdscherm.
  Let bij het koppelen van uw snelheid-/ritmesensor met de hartslagriem op dat er • binnen 5 m geen andere ritme-/snelheidssensor is. Zodra de cadanssensor is gekoppeld, verschijnt het cadanssensorpictogram op het hoofdscherm.
• Zodra de krachtmetersensor is gekoppeld, verschijnt het krachtmeterpictogram op het hoofdscherm.

Systeeminstellingen wijzigen

U kunt de systeeminstellingen van de Rider 40 instellen, bijvoorbeeld Acht.verl.uit, alarm, gegevensindeling van tijd/eenheid, taal menuscherm en gegevens resetten.

Acht.verl.uit

Acht.verl.uit Auto Nooit 1 min 10 min 30 min

1. Druk in het menu Instellingen op ▲/▼ om Systeem > Acht.verl.uit te selecteren en op :
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op 🔒 om te bevestigen.
3. Druk op ⏻ om dit menu te verlaten.

OPMERKING: Auto hangt af van het tijdstip van zonsopgang en zonsondergang om de achtergrondverlichting automatisch in te stellen.

Waarschuwing

Waarschuwing Aan Uit

1. Druk in het menu Instellingen op ▲/▼ om Systeem > Waarschuwing te selecteren en op
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op ⬇ om te bevestigen.
3. Druk op ⏻ om dit menu te verlaten.

Tijd/eenheid

Daglicht +0:00 +1:00

Daglicht

1. Druk in het menu Instellingen op ▲/▼ om Systeem > Tijd/eenheid> Daglicht, Datumopmaak, Tijdopmaak of Eenheid te selecteren en druk op
2. Druk op ▲/▼ om de gewenste instelling/indeling te selecteren en op 🔘m te bevestigen.
3. Druk op om dit menu te verlaten.

Taal

Taal English 繁中

1. Druk in het menu Instellingen op ▲/▼ om Systeem > Taal te selecteren en op
2. Druk op ▲/▼ om de gewenste instelling te selecteren en op ↗ om te bevestigen.
3. Druk op ⏻ om dit menu te verlaten.

OPMERKING:

• Als u de taal op het toestel wilt wijzigen, verbind uw toestel dan met Brytonsport.com en verander de instelling via Mijn toestel > Toestelgegevens beheren of ga naar Instellen > Systeem > Taal.
• Geg. verw. wist alle gegevens van de historiek en geregistreerde logboeken, behalve de gebruikersinstelling.

Geg. verw.

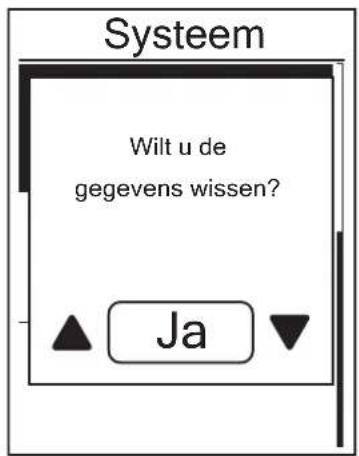

Systeem Wilt u de gegevens wissen? Ja

1. Druk in het menu Instellingen op ▲/▼ om Systeem > Geg. verw. wissen te selecteren en op :
2. Een melding "Wilt u de gegevens wissen?" verschijnt op het scherm. Om alle gegevens op het toestel te wissen drukt u op ▲/▼ om Ja te selecteren en op 🔒 om te bevestigen.

Het toestel wordt automatisch opnieuw opgestart.

Gebr.profiel personaliseren

U kunt uw persoonlijke gegevens wijzigen.

1. Druk in het menu Instellingen op ▲/▼ om Gebr.profiel te selecteren en op 📋.

2. Druk op ▲/▼ om de gewenste instelling te selecteren en op ⏱ om te bevestigen.

Geslacht: selecteer uw geslacht.

Leeftijd: stel uw leeftijd in.

Lengte: stel uw lengte in. •

LTHR: stel uw hartslag voordat •

verzuring intreedt in.

FTP: stel uw functionele •

grensvermogen in.

MAP: stel uw maximale aerobe kracht • in.

1. Druk op ⏻ om dit menu te verlaten.

Firmwareversie weergeven

U kunt de huidige firmwareversie van uw Rider 40 weergeven.

1. Druk in het menu Instellingen op ▲/▼ om Info te selecteren.

2. Druk op 10m te bevestigen.

De huidige firmwareversie wordt weergegeven op het scherm.

1. Druk op om dit menu te verlaten.

Appendix

Specifications

Rider 40

Item Beschrijving
Weergave 1,8-inch TN positieve transflectieve dot-matrix LCD
Afmetingen 39,6 x 58,9 x 17 mm
Gewicht 40 g
Werkingstemperatuur - 10°C ~ 50°C
Batterij wordt opgeladen Temperatuur	0°C ~ 40°C
Batterij 700 mAh heroplaadbare Li-ion batterij
Levensduur van de batterij	30 uur in de open lucht (varieert afhankelijk van de gebruikstoestand)
GPS	Ingebouwde hooggevoelige U-blox-ontvanger met interne antenne
RF-ontvanger 2,4 GHz ANT + ontvanger
Waterbestendig Waterproofklasse IPX7
Externe opslag 2 M Byte

Snelheid/Ritmesensor

Item Beschrijving
Afmetingen 34,2 x 46,7 x 13,2 mm
Gewicht 14 g
Waterbestendigheid	IPX7
Zendbereik	5 m
Levensduur van de batterij	1 uur per dag gedurende 16 maanden
Werkingstemperatuur	-10°C ~ 60°C
Radiofrequentie/-protocol	2,4 GHz / Dynastream ANT + Sport draadloos communicatieprotocol

De nauwkeurigheid kan teruglopen door een slecht sensorcontact, elektrische interferentie en de afstand tussen ontvanger en zender.

Hartslagmonitor

Item Beschrijving
Afmetingen 67~100 x 26 x 15 mm
Gewicht 14 g (sensor) / 35 g (riem)
Waterbestendigheid 20 m
Zendbereik 5 m
Levensduur van de batterij 1 uur per dag gedurende 24 maanden
Werkingstemperatuur 5	°C ~ 40°C
Radiofrequentie/-protocol	2,4 GHz / Dynastream ANT + Sport draadloos communicatieprotocol

De nauwkeurigheid kan teruglopen door een slecht sensorcontact, elektrische interferentie en de afstand tussen ontvanger en zender.

Batterij-informatie

Batterij van de hartslagmonitor en cadanssensor

De hartslagmonitor/cadanssensor bevat een door de gebruiker vervangbare CR2032-batterij.

De batterij vervangen:

1. zoek het ronde deksel van het batterijvak op de achterkant van de hartslagmonitor/cadanssensor.

2. Draai het deksel met een munt linksom zodat het pijltje op het deksel naar OPEN wijst.

3. Verwijder het deksel en de batterij. Wacht 30 seconden.

4. Steek de nieuwe batterij eerst met de pluspool in het batterijvak.

5. Draai het deksel met een munt rechtsom zodat het pijltje op het deksel naar CLOSE wijst.

A B N340

• Als u een nieuwe batterij plaatst en de batterij niet eerst op de pluspool aansluit, zal de pluspool gemakkelijk vervormd raken en stukgaan.
  Let op dat de O-pakkingring op het deksel niet loskomt of niet wordt beschadigd.
  Neem contact op met uw lokale vuilnisdienst voor de correcte afvoer van gebruikte • batterijen.

De Rider 40 installeren

Monteer de Rider 40 op de fiets

Snelheid/Ritmesensor (optioneel) installeren

1

bryton bryton

2

Om optimale prestaties te garanderen, doet u het volgende:

- Lijn de sensor en de magneet uit zoals weergegeven in de figuur (5a / 5b). Besteed aandacht aan de uitlijnpunten.

- Zorg ervoor dat de afstand tussen de sensor en de magneet niet meer dan 3 mm bedraagt. Zorg ervoor dat de snelheidssensor en de snelheidsmagneet horizontaal, en niet • verticaal, zijn geïnstalleerd en uitgelijnd.

Druk bij het eerste gebruik de voorknop in om de sensor te activeren en begin te fietsen. • Wanneer de sensor de magneet detecteert, knippert de LED eenmaal om aan te geven dat de uitlijning correct is (de LED knippert alleen gedurende de eerste tien passen na het indrukken van de knop).

Hartslagriem (optioneel) installeren

Riem Elektrodes

1

Bij koud weer moet u voldoende kleding dragen om de hartslagriem warm te houden. De riem dient rechtstreeks op het lichaam te worden gedragen.

Plaats de sensor op het middengedeelte van het lichaam (iets onder de borst). Het op de sensor weergegeven Bryton-logo moet naar boven wijzen. Maak de elastische riem goed vast, zodat deze niet los komt te zitten tijdens het oefenen.

Als de sensor niet kan worden gedetecteerd of de lezing abnormaal is, warm dan • ongeveer 5 minuten op.

Als de hartslagriem een tijd niet gebruikt wordt, verwijder de sensor dan van de hartslagriem.

Wielmaat en -omtrek

De wielmaat is aan weerszijden van de banden aangegeven.

Wielmaat L (mm)
12 x 1,75 935
14 x 1,5 1020
14 x 1,75 1055
16 x 1,5 1185
16 x 1,75 1195
18 x 1,5 1340
18 x 1,75 1350
20 x 1,75 1515
20 x 1-3/8 1615
22 x 1-3/8 1770
22 x 1-1/2 1785
24 x 1 1753
24 x 3/4 buisvormig 1785
24 x 1-1/8 1795
24 x 1-1/4 1905
26 x 2,10 2068
26 x 2,125 2070
26 x 2,35 2083
26 x 3,00 2170
27 x 1 2145
27 x 1-1/8 2155
27 x 1-1/4 2161
27 x 1-3/8 2169
650 x 35A 2090
650 x 38A 2125
650 x 38B 2105
700 x 18C 2070

Wielmaat L (mm)
24 x 1,75 1890
24 x 2,00 1925
24 x 2,125 1965
26 x 7/8 1920
26 x 1(59) 1913
26 x 1(65) 1952
26 x 1,25 1953
26 x 1-1/8 1970
26 x 1-3/8 2068
26 x 1-1/2 2100
26 x 1,40 2005
26 x 1,50 2010
26 x 1,75 2023
26 x 1,95 2050
26 x 2,00 2055
700 x19C 2080
700 x 20C 2086
700 x 23C 2096
700 x 25C 2105
700 x 28C 2136
700 x 30C 2170
700 x 32C 2155
700C buisvormig 2130
700 x 35C 2168
700 x 38C 2180
700 x 40C 2200

Basisonderhoud voor uw Rider 40

Door uw Rider 40 goed te verzorgen beperkt u het risico op schade aan uw Rider 40.

Laat uw Rider 40 niet vallen en stel het toestel niet bloot aan heftige schokken.

Stel uw Rider 40 niet bloot aan extreme temperaturen of teveel vocht.

Het schermoppervlak kan gemakkelijk bekrast worden. Gebruik een niet-klevende, • generieke schermfolie om het scherm te behoeden tegen kleinere krassen.

Gebruik een verdund, neutraal schoonmaakmiddel op een zachte doek om uw Rider 40 • schoon te maken.

Probeer uw Rider 40 nooit te demonteren, te repareren of wijzigingen aan het toestel aan te brengen. Anders vervalt de garantie.

bryton
