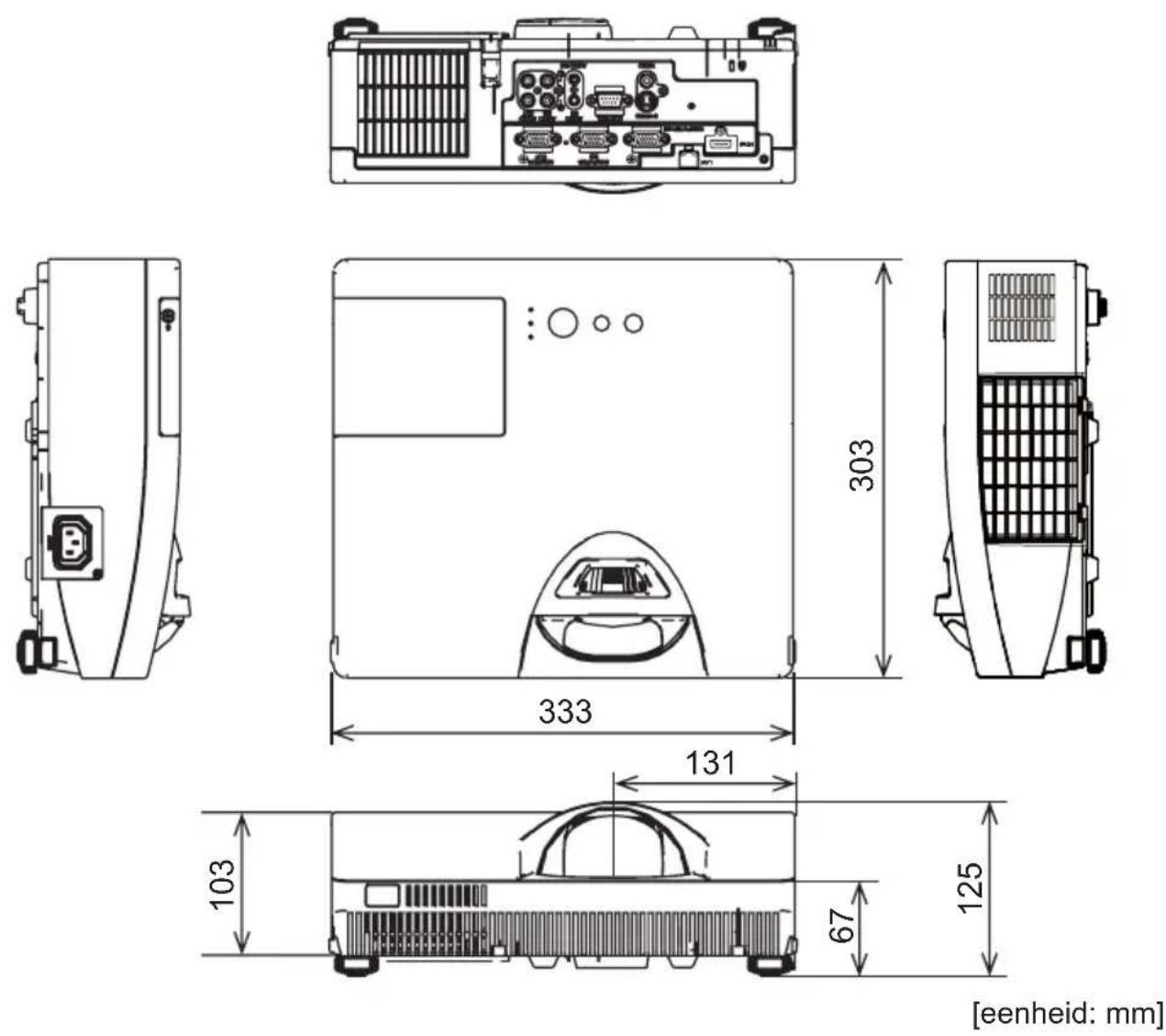

| Type product | Videoprojector |
| Technologie | LCD (3LCD) |
| Resolutie | XGA (1024 x 768) |
| Helderheid | 3000 lumen |
| Contrastverhouding | 2000:1 |
| Lamptype | 230W UHP |
| Levensduur lamp | 5000 uur (eco-modus) |
| Projectieverhouding | 1.5 - 1.8:1 |
| Zoom | Handmatig, 1,2x |
| Focus | Handmatig |
| Keystone-correctie | Verticaal ±30° |
| Ingangen | HDMI, VGA, composiet, S-Video, audio |
| Uitgangen | VGA monitoruitgang, audio-uitgang |
| Ingebouwde luidspreker | 1 x 16W mono |
| Stroomverbruik | 310W (stand-by < 0,5W) |
| Afmetingen (B x D x H) | 317 x 336 x 135 mm |
| Gewicht | 2,9 kg |
| Geluidsniveau | 35 dB (normaal), 29 dB (eco) |
| Veiligheid | Kensington-slot, wachtwoordbeveiliging |
| Onderhoud en reiniging | Luchtfilter reinigen elke 500 uur; lamp vervangen indien nodig |
| Onderdelen en reparatie | Reservedelen verkrijgbaar via Hitachi-service |
| Inhoud van de verpakking | Afstandsbediening, netsnoer, VGA-kabel, handleiding |
Veelgestelde vragen - ED-D11NEF HITACHI
Gebruikersvragen over ED-D11NEF HITACHI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Videoprojector in PDF-formaat gratis! Vind uw handleiding ED-D11NEF - HITACHI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ED-D11NEF van het merk HITACHI.
GEBRUIKSAANWIJZING ED-D11NEF HITACHI
Gebruiksaanwijzing (gedetailleerde)
Gebruikershandleiding
Dank u voor het aankopen van deze projector.
⚠ WAARSCHUWING Ź/HHV DOOH KDQGOHLGLQJHQ YRRU GLW SURGXFW YRRU JHEUXLNW /HHV HHUVW GH Veiligheidshandleiding %HZDDU GH K HHQ YHLOLJH SODDWV RP ]H ODWHU WH UDDGSOHJHQ
2YHU GH]H KDQGOH
(U ZRUGHQ GLYHUVH V\PEROHQ JHEUXLNW LQ GH]H KDQGOHLGLQJ 'F V\PEROHQ ZRUGW KLHURQGHU EHVFKUHYHQ
Gebruiksaanwijzing - Veiligheidshandleiding
Bedankt voor de aankoop van deze projector.
WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.
OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.
- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.
Waarschuwingssymbolen
In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.
WAARSCHUWING
Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.
LET OP
Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.
Toegepaste symbolen
Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.
Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).
Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).
Veiligheidsmaatregelen
WAARSCHUWING
Gebruik de projector nooit indien deze niet juist werkt.
Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.
In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.
- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.
Wees vooral voorzichtig voor kinderen en huisdieren.
Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.
Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.
Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
- Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
- Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
- Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
- Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
- Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.
Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.
- Maak nooit de behuizing open.
- Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.
Stel de projector niet aan stoten of schokken bloot.
Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
Zet de projector niet op een onstabiele ondergrond.
Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.
- Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
- Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
- Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
- Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.
Trek de
stekker uit het
stopcontact.
Niet
demonteren.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING
Wees voorzichtig, de projector geeft veel hitte af.
Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.
- Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
- Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
- Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
- Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
- Leg geen tafelkleed e.d. over de projector.
- Zet de projector niet op een vloerkleed of bed.
Kijk nooit in de lens of de openingen wanneer de lamp brandt.
Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.
- De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
- Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.
Sluit het netsnoer zorgvuldig aan.
Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.
- Raak het netsnoer niet met natte handen aan.
- Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
- Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.
U moet de aarddraad aansluiten.
Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.
- Gebruik geen twee-aderig verlengsnoer.
Controleer of de aardingkabel goed contact maakt.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING
Behandel de lichtbronlamp voorzichtig.
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.
Lees zorgvuldig de paragraaf "Lamp".
Behandel het netsnoer en de aansluitkabels voorzichtig.
Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.
Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).
- Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
- Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
- Leg het netsnoer niet in de buurt van een verwarming.
- Zorg dat het netsnoer niet te sterk gebogen wordt.
- Probeer nooit zelf reparaties aan het netsnoer uit te voeren.
Behandel de batterij van de afstandsbediening voorzichtig.
Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.
- Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Zorg dat de batterij niet in water of vuur terechtkomt.
- Vermijd omgevingen met een hoge temperatuur of open vuur.
- Pak de batterij niet met een metalen pincet vast.
- Bewaar de batterij op een donkere, koele en droge plaats.
• Zorg dat u de batterij niet kortsluit. - Probeer de batterij niet op te laden, te demonteren of te solderen.
- Stel de batterij niet aan harde schokken of stoten bloot.
- Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
- Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
- Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
Veiligheidsmaatregelen (vervolg)
LET OP
Wees voorzichtig wanneer u de projector vervoert.
Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.
- Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
- Let op dat u de projector niet aan een harde stoot of schok blootstelt.
- Verplaats de projector niet door hem te slepen.
- Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.
Zet niets bovenop de projector.
Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Bevestig niets anders dan de gespecificeerde zaken op de projector.
Nalatigheid kan tot verwondingen of schades leiden.
- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.
Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.
Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.
- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
- Gebruik geen luchtbevochtiger in de buurt van de projector.
Zorg ervoor dat het luchtfilter in goede conditie is.

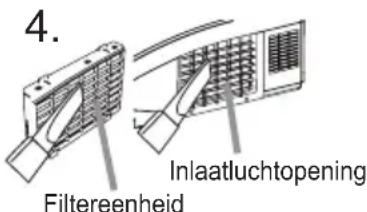

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.
- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk. - Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.
Vermijd opstelling in een omgeving met hoge temperaturen.
De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.
Vermijd Magnetische velden.
Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)
Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.
Veiligheidsmaatregelen (vervolg)
LET OP
Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
- Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.
Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).
- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.
Trek de stekker uit het stopcontact.
OPMERKINGEN
Stel de afstandsbediening niet aan schokken bloot.
Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.
- Laat de afstandsbediening niet vallen.
- Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.
Verzorging van de lens.
- Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
- Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
- Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.
Verzorging van de projector-behuizing en de afstandsbediening.
Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.
- Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
- Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
- Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
- Vermijd langdurig contact met rubber of vinyl.
Zowat kichte of donkere vlekken.
Ofsochoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.
Wees bedacht op de eventuele weergave van het LCD paneel.
Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.
Veiligheidsmaatregelen (vervolg)
OPMERKINGEN
Over hulponderdelen.
De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.
- Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
- Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.
Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.
Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.
Vermijd sterke lichtstralen.
Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.
Vermijd hoogfrequentstoringen.
Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.
- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.
Betreffende de weergavekwaliteit.
De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.
- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.
Schakel de apparatuur in de juiste volgorde in en uit.
Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.
- Schakel eerst de projector in en dan de computer of videorecorder.
- Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.
Zorg dat u uw ogen niet te zeer belast.
Het verdient aanbeveling regelmatig een rustpauze in te lassen.
Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.
Aansluiten op een notebook-computer
Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).
Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.
Lamp
WAARSCHUWING
HOOGSPANNING
HOGE TEMPERATUUR
HOGE DRUK
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.
- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.
- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.
- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.
- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
- Gebruik alleen lampen van het gespecificeerde type.
- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.
- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.
- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.
Mededelingen over regelgevingen
Waarschuwing volgens de FCC-verklaring
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.
WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:
- Heroriënteer of herplaats de ontvangstantenne.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.
INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
Garantie en service
Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.
Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.
Inhoud
[Non-Text]
[Non-Text]
Over deze handleiding ..... 1
Inhoud 2
Projectorfuncties .... 3
Voorbereidingen .... 3
De inhoud van de verpakking controleren . . 3
Bevestigen van het lenskapje 4
Namen onderdelen ..... 5
Projector . 5
Bedieningspaneel 6
Achterpaneel 6
Afstandsbediening ..... 7
Instellen 8
Opstellen 8

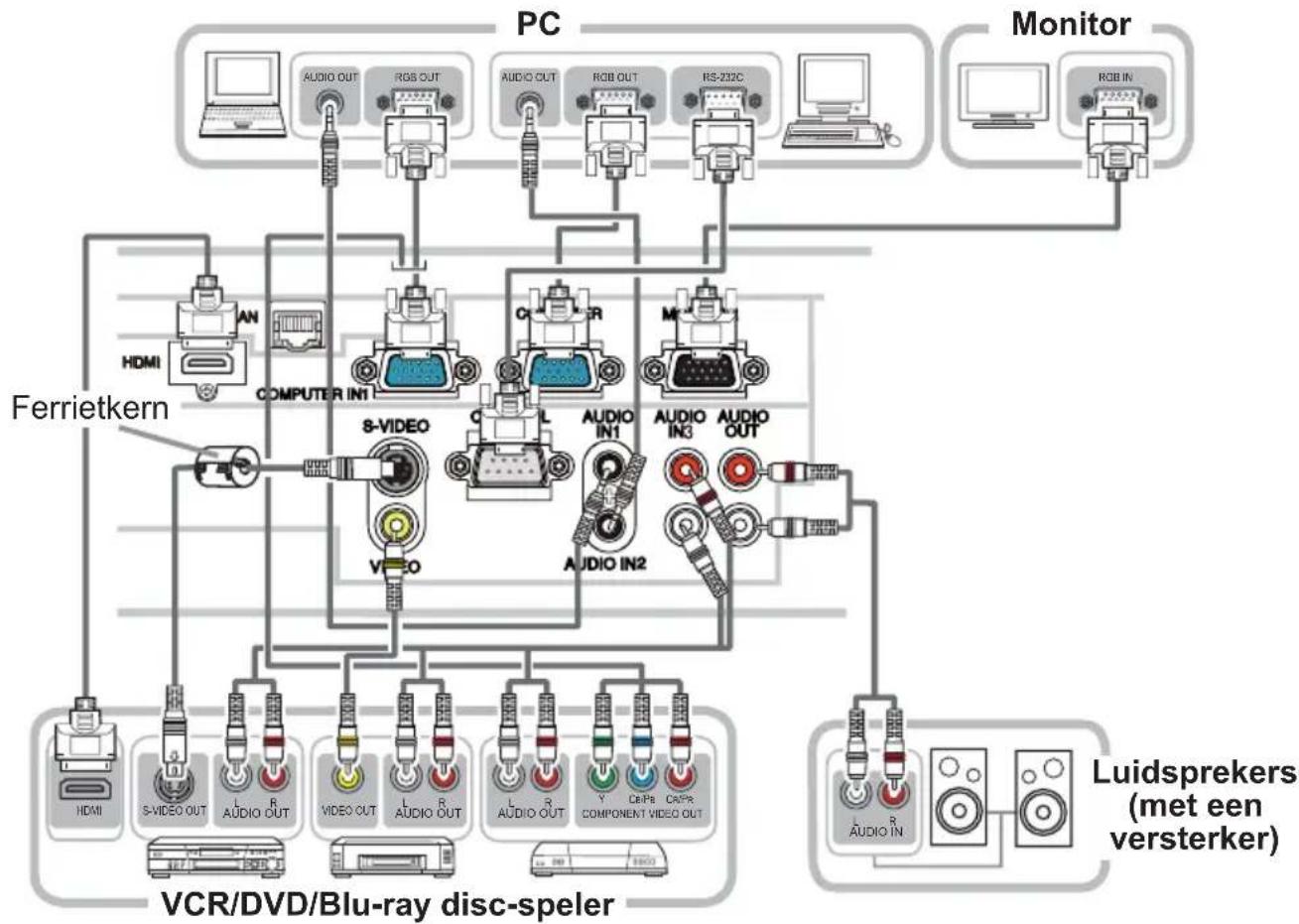

Uw apparaten aansluiten ..... 10
De stroomtoevoer aansluiten ..... 14
Via de beveiligingsbalk en sleuf . . . 14
Afstandsbediening ..... 15

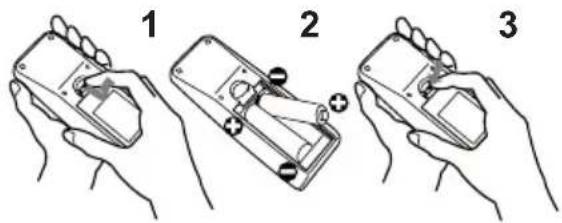

Batterijen plaatsen 15
Over het afstandsbedieningsignaal..15
De frequentie van het afstandsbedieningssignaal wijzigen. . 16
Stroom aan/uit 17
De projector aanzetten ..... 17
De projector uitzetten ..... 17
In werking....18
Volume aanpassen ..... 18
Tijdelijk het geluid uitzetten ..... 18
Een invoersignaal selecteren . . . . 18
Een invoersignaal zoeken ..... 20
Een aspectverhouding selecteren. . 20
Aanpassen van de verhoging van de projector . . 21
Instellen van de scherpstelling . . . . 2
Via de automatische aanpassingsfunctie. . 22
De positie aanpassen ..... 22
De keystone-vervormingen corrigeren .. 23
Via de vergrotingsfunctie ..... 23
Het scherm tijdelijk bevriezen . . . . 24
Het scherm tijdelijk leegmaken . . . . 24
De menufunctie gebruiken ..... 25
SNELMENU 27
ASPECT, D-ZOOM, KEYSTONE, BEELD MODUS,
Eco stand, SPIEGEL, RESET, FILTERTIJD,
T AAL, GEAVANCEERD, AFSLUITEN
FOTO menu ..... 2 9
TAAL, POSITIE MENU, BLANK, OPSTARTEN, Mijn Scherm, Mijn Sch. Vast, MELDING, NAAM VAN BRON, PATROON, G.B.
OPTIE menu 47
AUTOM. ZOEKEN, DIRECT AAN, AUTOM. UIT, LAMPTIJD, FILTERTIJD, MIJN KNOP, SIGNAALBRON, SERVICE
NETWERK menu ..... 5 5
INSTELLEN, PROJECTORNAAM, MIJN BEELD, AMX D.D., INFORMATIE, SERVICE
VEILIGHEID menu....60
VEILIGH. PASW. VERANDEREN, Mijn scherm PASWOORD, PIN LOCK, TRANSITIE DETECTOR, WACHTW. MIJN TEKST, MIJN TEKST WEERG., MIJN TEKST BIJW.
Onderhoud....6 6
De lamp vervangen .... 66 Het luchtfilter reinigen en vervangen .... 68 Vervanging interne klok batterij .... 69 Andere verzorging.... 70
Oplossingen vinden. . . . . . . . 71
Gerelateerde berichten....72
Over de controlelampjes....73
De projector uitschakelen ..... 75
Alle instellingen resetten....75 Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden....75
De volgende kenmerken van deze projector bieden u uitgebreide gebruiksmogelijkheden.
√ Het unieke optische systeem produceert op kleine afstand een groot geprojecteerd schermbeeld dat diverse gebruiksmogelijkheden biedt.
√ De dubbel gelaagde filtersysteem biedt een langere verwachte gebruiksduur en betekent voor u minder frequent onderhoud.
√ De HDMI aansluiting biedt ondersteuning voor diverse beeldapparatuur via een digitale interface voor helderder beelden op het scherm.
√ De projector kan worden bediend en gevolgd via een LAN-verbinding.
√ Het netwerk van de projector ondersteunt de PJLink™ norm.
√ PJLink™ is een uniforme norm voor de bediening en sturing van gegevensprojectors. iPJLink™ biedt centrale regeling van projectors vervaardigd door diverse fabrikanten door middel van een enkele bedieningseenheid. PJLink™ conforme apparatuur kan beheerd en bestuurd worden op elke tijd en elke plaats, ongeacht de fabrikant. Voor de PJLink™ opdrachten wordt u verwezen naar de "Technical". Voor de specificaties van PJLink™ kunt u de website van de Japan Business Machine en Information System Industries Association bezoeken.
URL: http://pjlink.jbmia.or.jp
Voorbereidingen
De inhoud van de verpakking controleren
Bij uw projector zouden de onderdelen hieronder bijgesloten moeten zijn. Controleer of alle onderdelen bijgesloten zijn. Neem contact op met uw dealer indien er onderdelen missen.
(1) Afstandsbediening met twee AA batterijen
(2) Netsnoer
(3) Computerkabel
(4) Lensdop en Touwtje

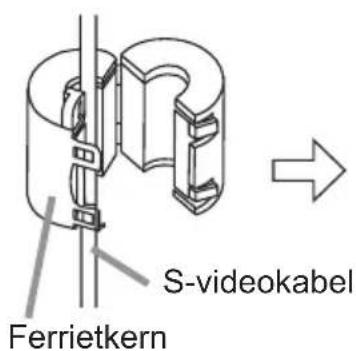

(5) Ferrietkern en kabelbinder
(6) Gebruiksaanwijzing (Boek x1, CD x1)
(7) Veiligheidslabel
(1)
(4)
(2)
(5)
(3)
(6)
(7)
N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Gebruik altijd de originele verpakkingsmaterialen wanneer u de projector transporteert. Wees extra voorzichtig met de lens.
Bevestigen van het lenskapje
Om te voorkomen dat u het lenskapje kwijtraakt, gelieve het lenskapje aan de projector vast te maken met het bijgesloten touwtje.

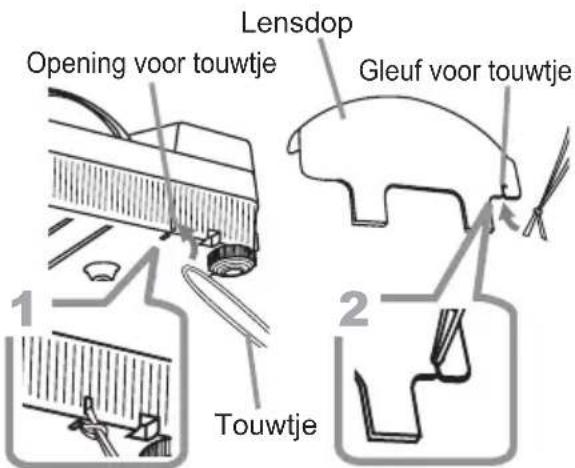

- Bevestig het touwtje aan de opening voor het touwtje zoals getoond in de afbeelding voor stap 1. De knoop op het touwtje wordt gebruikt om deze aan de lensdop te bevestigen in stap 2.
- Plaats het uiteinde van het touwtje in de gleuf van de lensdop met de knoop aan de zijde van de lens. Steek het touwtje in het uiteinde van de gleuf.
⚠️ VOORZICHTIG ▶ Laat de lensdop niet voor de lens hangen wanneer de projector ondersteboven geïnstalleerd wordt zoals bij bevestiging aan een plafond. Anders bestaat de kans dat de lensdop het licht van de projector blokkeert of tegen de lens stoot, waardoor deze beschadigd kan raken. Hang wanneer de projector ondersteboven geïnstalleerd wordt de lensdop op aan de zijkant van de projector of plaats deze bovenop de projector. Wikkel voor het ophangen van de lensdop het touwtje bijvoorbeeld rond de verstelvoet (zie afbeelding).
(1) Lampbehuizing (66)
De lampeenheid zit aan de binnenkant.

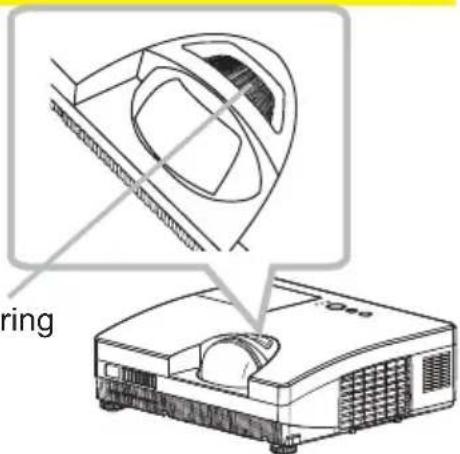

(2) Scherpstelring (21)
(3) Bedieningspaneel (6)

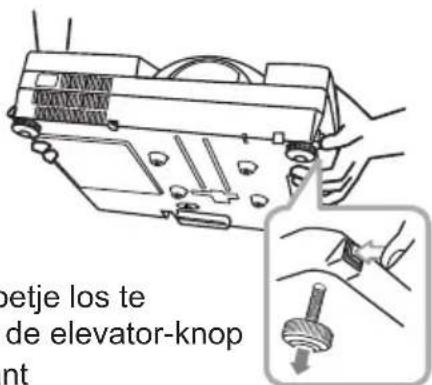

(4) Verstelknoppen (x 2) (21)
(5) Verstelvoetjes (x 2) (21)
(6) Afstandsbedieningssensor (15)
(7) Lens (70)
(8) Luchtinlaatopeningen
(9) Filterkapje (68)
Het luchtfilter en de
luchtinlaatopening zitten aan de
binnenkant.
(10) Luidspreker (40)
(11) Luchtuitlaat
(12) AC IN (AC-ingang) (14)
(13) Achterpaneel (6)
(14) Beveiligingsbalk (14)
(15) Beveiligingsgleuf (14)
(16) Opening voor touwtje (4)
(17) Batterijklepje (69)
⚠ WAARSCHUWING ▶HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopening tijdens gebruik of net na gebruik, want het is te heet.
Kijk niet in de lens of in de ventilatieopening terwijl de lamp aan is, omdat het felle licht niet goed is voor uw ogen.
▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
⚠️ VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomen dat de projector overhit raakt. De ventilatieopeningen niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat dat in de ventilatie kan steken of gezogen worden. Maak het luchtfilter regelmatig schoon.
- Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.
Bedieningspaneel

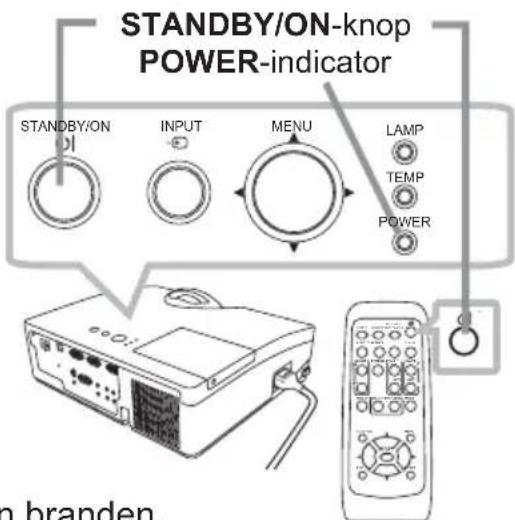

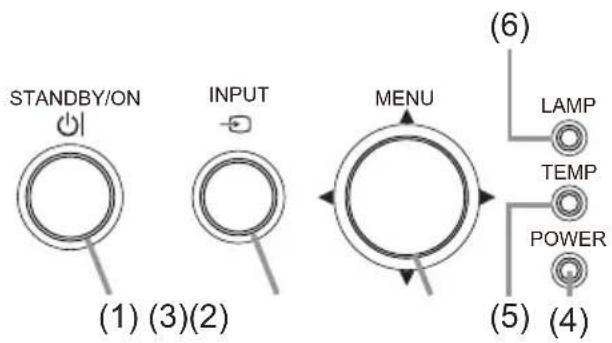

(1) STANDBY/ON-knop (17)
(2) INPUT-knop (18, 25)
(3) MENU-knop (25)
Die bestaat uit vier cursorknopen.
(4) POWER-controlelampje (14, 17, 73)
(5) TEMP-controlelampje (73)
(6) LAMP-controlelampje (73)

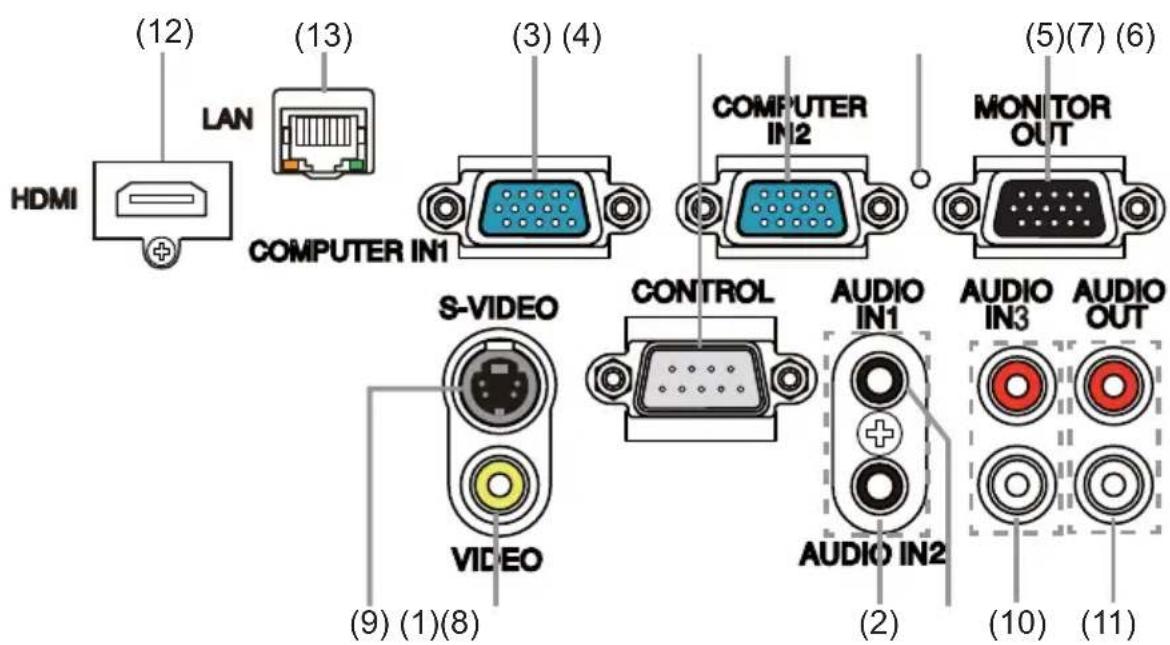

Achterpaneel (10)
(1) AUDIO IN1-poort
(2) AUDIO IN2-poort
(3) COMPUTER IN1-poort
(4) COMPUTER IN2-poort
(5) MONITOR OUT-poort
(6) Uitschakelschakelaar (75)
(7) CONTROL-poort
(8) VIDEO-poort
(9) S-VIDEO-poort
(10) AUDIO IN3 (R/L)-poorten
(11) AUDIO OUT (R/L)-poorten
(12) HDMI-poort
(13) LAN-poort
⚠️ VOORZICHTIG ▶ Gebruik de uitschakelschakelaar alleen wanneer de projector niet uitgeschakeld is via de normale procedure, want als u deze schakelaar indrukt, stopt de werking van de projector zonder afkoeling.
Afstandsbediening
(1) VIDEO-knop (19)
(2) COMPUTER-knop (19)
(3) SEARCH-knop (20)
(4) STANDBY/ON-knop (17)
(5) ASPECT-knop (20)
(6) AUTO-knop (22)
(7) BLANK-knop (24)
(8) MAGNIFY - ON-knop (23)
(9) MAGNIFY - OFF-knop (16, 23)
(10) MY SOURCE/DOC.CAMERA-knop (19, 49)
(11) VOLUME- -knop (16, 18)
(12) PAGE UP-knop *
(13) PAGE DOWN-knop *
(14) VOLUME+ -knop (18)
(15) MUTE-knop (18)
(16) FREEZE-knop (24)
(17) MY BUTTON - 1-knop (49)
(18) MY BUTTON - 2-knop (49)
(19) KEYSTONE-knop (23)

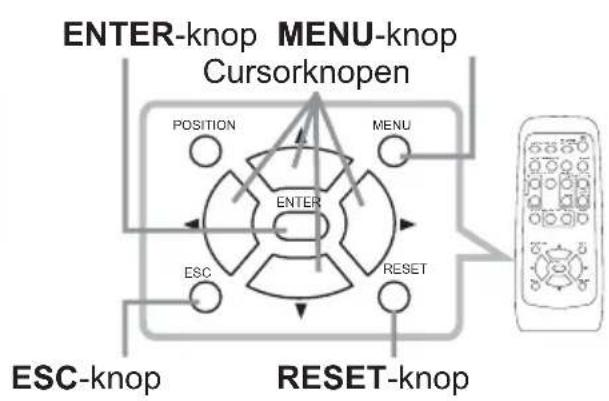

(20) POSITION-knop (22, 26)
(21) MENU-knop (25)
(22) Cursorknopen ▲/▼/◄/► (25)
(23) ENTER-knop (25)
(24) ESC-knop (25)
(25) RESET-knop (25)
(26) Batterijklep (15)
Achterkant van de afstandsbediening
N.B. • Knoppen gemarkeerd met "*" worden niet op deze projector ondersteund (72).
Instellen
Installeer de projector volgens de omgeving en de wijze waarop de projector zal worden gebruikt.
Opstellen
Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.
De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768

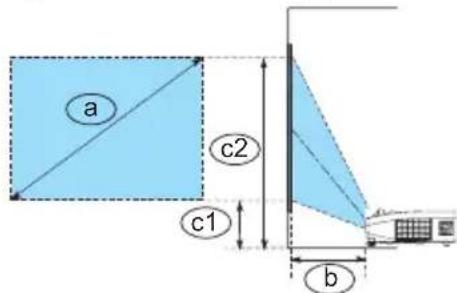

① De schermgrootte (diagonaal) b Projectie afstand (± 8%)
c1, c2 Schermhoogte
Op een horizontale oppervlakte
| a Schermgrootte (diagonaal) | b Projectie-afstand | c1 Schermhoogte | c2 Schermhoogte | ||||
| type (inch) | m m | inch m | inch m | inch | |||
| 60 | 1,5 | 0,683 | 27 | 0,279 | 11 | 1,193 | 47 |
| 70 1,8 | 0,805 | 32 0,314 | 12 1,38 | 1 54 | |||
| 80 2,0 | 0,927 | 36 0,350 | 14 1,56 | 9 62 | |||
| 90 2,3 | 1,049 | 41 0,385 | 15 1,75 | 7 69 | |||
| 100 2,5 | 1,170 | 46 0,421 | 17 1,94 | 5 77 | |||
Opgehangen aan het plafond
- Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren. Plaats of bevestig niets waardoor de lens of de uitlaatgaten worden afgedekt.
- Wanneer de projector op een speciale manier wordt gemonteerd, zoals aan het plafond, hebt u het voorgeschreven montagemateriaal (80) en mogelijk professionele hulp nodig. Raadpleeg uw dealer voor verdere informatie over de installatie van de projector.
- De schermpositie kan na de installatie verschuiven als de projector aan het plafond of op een andere plaats wordt opgehangen, als gevolg van de flexibliteit van de plastic behuizing van de projector. Indien afstelling vereist is, kunt u contact opnemen met uw dealer of onderhoudspersoneel.
- De geprojecteerde beeldpositie en/of scherpstelling kunnen veranderen tijdens het opwarmen (ongeveer 30 minuten nadat de lamp is ingeschakeld) of als de omgevingsomstandigheden veranderent. Stel de beeldpositie en/of scherpstelling indien nodig opnieuw af.
- Omdat de projector een ultrakorte projectieafstand heeft, dient u zorgvuldig een scherm te selecteren voor beter beeld.
- Een zacht scherm, zoals een rolscherm, kan het geprojecteerde beeld ernstig vervormen. Voor deze projector wordt een hard scherm, zoals een bordscherm, aanbevolen.
- Een scherm met een hoge reflectiewaarde, zoals een parelscherm, heeft een kleine kijkhoek en is niet geschikt voor deze projector. Een scherm met een lage reflectiewaarde (ongeveer 1,0), zoals een mat scherm, en een grote kijkhoek wordt aanbevolen voor deze projector.
- Een scherm met een weefpatroon kan moiré op het geprojecteerde beeld veroorzaken. Dit duidt niet op een defect van de projector. Een scherm met minder moiré-effecten wordt aanbevolen voor deze projector.
Opstellen (vervolg)
⚠ WAARSCHUWING ▶Plaats de projector in een stabiele horizontale positie. Als de projector valt of omver wordt gelopen, kan dat letsel en/of schade aan de projector veroorzaken. Het gebruik van een beschadigde projector kan vervolgens resulteren in brand en/of elektrische shock.
- Plaats de projector niet op een instabiel, schuin of vibrerend oppervlak, zoals een wankele of hellende standaard.
- Plaats de projector niet op zijn zijkant, voor- of achterkant.
- Raadpleeg eerst uw dealer voor u het toestel op een speciale manier gaat installeren, bijvoorbeeld aan het plafond of iets dergelijks.
▶Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperatuur van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.
- Plaats of bevestig niets waardoor de lens of de uitlaatgaten worden afgedekt.
- Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
- Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.
- Plaats de projector niet op tapijt, kussens of beddegoed.
- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming. Zet de projector niet op een plaats waar de lucht van een airconditioning of dergelijke apparatuur rechtstreeks op het apparaat blaast.
- Plaats niets in de nabijheid van de projectorlens of ventilatieopeningen, of bovenop de projector.
- Plaats niets onder de projector wat aan de ventilatoren kan kleven of erin gezogen kan worden. Deze projector heeft ook enkele ventilatieopeningen aan de onderkant.
▶Plaats de projector nergens waar hij nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, elektrische schok en/of storing aan de projector veroorzaken.
- Plaats de projector niet buiten of in een badkamer.
- Plaats niets wat vocht bevat in de nabijheid van de projector.
- Gebruik alleen het montagemateriaal dat door de fabrikant wordt voorgeschreven. Laat de installatie van de projector met het montagemateriaal over aan deskundig onderhoudspersoneel.
- Lees de handleiding van het montagemateriaal en bewaar deze voor eventuele naslag.
⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector in een rokerige, vochtige of stoffige ruimte. De projector in dergelijke ruimtes plaatsen kan brand, elektrische schokken en/of storing aan de projector veroorzaken.
- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken.
▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.
Zet het product niet op een plaats waar dit radio-interferentie kan veroorzaken.
▶Zet het product niet op een plaats blootgesteld aan magnetische velden.
N.B. • De projector kan een ratelend geluid maken wanneer deze wordt gekanteld, verplaatst of bewogen, wat veroorzaakt wordt door de beweging van de luchtregelingsklep binnenin de projector. Dit duidt niet op een storing of een defect.
Uw apparaten aansluiten
Lees de handleidingen van apparaten, voordat u ze op de projector aansluit. Ga na of alle apparaten wel degelijk geschikt zijn om aan te sluiten op dit apparaat en bereid de vereiste kabels voor om aan te sluiten. Raadpleeg de volgende illustraties om ze aan te sluiten.
W["Luidsprekers (met een versterker)"]
X["Luidsprekers (met een versterker)"]
end
Ferrietkern voor s-videokabel
Wanneer u een s-videokabel op deze projector aansluit, bevestig dan de ferrietkern die bij de projector is geleverd aan de s-videokabel. Zie de onderstaande afbeelding voor instructies hoe u de kern stevig bevestigt aan de kabel dichtbij een uiteinde van de kabel en vastmaakt met de bijgeleverde kabelbinder. Sluit het uiteinde van de kabel aan op de projector.
Uw apparaten aansluiten (vervolg)
Om netwerkfuncties van de projector te kunnen gebruiken, moet u de LAN-poort verbinden met de LAN-poort van de computer.
Om de NETWERKBRUG-functie te kunnen gebruiken, moet u ook de CONTROL-poort en een RS-232C-poort van de externe apparatuur om als netwerkterminal te kunnen communiceren. Zie de "Netwerkhandleiding" op de cd-rom voor details omtrent de netwerkfuncties.
⚠ WAARSCHUWING ▶ De projector en de accessoirs niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠️ VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of andere abnormaliteiten die resulteren in storing of schade aan het apparaat en de projector.
- Gebruik geschikte meegeleverde kabels of kabels speciaal bedoeld voor de beoogde functie. Raadpleeg uw verdeler over andere kabels dan de meegeleverde, omdat ze mogelijk een specifi eke lengte of een ferrietkern moeten hebben volgens de voorschriften. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Als de s-videokabel geen ferrietkern heeft, bevestig dan een bijgeleverde kern aan de kabel volgens "Ferrietkern voor s-videokabel" (10).
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.
▶ Raadpleeg de netwerkbeheerder. De LAN-poort niet aansluiten op een netwerk dat mogelijk een te hoge spanning heeft.
OPMERKING ▶ Gebruik de kabels met rechte pluggen en niet die met L-vormige pluggen, want de ingangspoorten van de projector zijn verzonken.
N.B. • De COMPUTER IN1/2-poort kan ook een component-signaal ondersteunen. Er is een speciale adapter of speciale kabel vereist voor het invoeren van een componentvideo-ingangssignaal naar de projector.
Uw apparaten aansluiten (vervolg)
N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u het apparaat op een pc aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.
- Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
- Sommige PC's hebben meerdere schermafbeeldingmodi die mischien signalen bevatten die niet door deze projector ondersteund worden.
- Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De beste weergave wordt bereikt wanneer de resolutie van de invoersignalen en die van het projectorpaneel identiek zijn.
- Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
- Wanneer u een laptop op de projector aansluit, activeer dan de externe RGB-uitvoer van de laptop. (Zet de laptop op CRT-weergave of op gelijktijdige LCD-en CRT-weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u de instructiehandleiding van de laptop die u gebruikt.
- Wanneer de beeldresolutie wordt veranderd op een pc die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben en wordt hij mogelijk niet voltooid. In dat geval ziet u misschien niet het aankruisvakje om "Ja/Nee" te selecteren voor de nieuwe resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aangewezen om andere CRT- of LCD-monitors te gebruiken om de resolutie te veranderen.
- In sommige gevallen geeft deze projector mogelijk niet het juiste beeld weer op het scherm, of zelfs helemaal geen beeld. De automatische aanpassing functioneert bijvoorbeeld mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.
- De HDMI poort van dit model past bij de HDCP (High-bandwidth Digital Content Protection) en is dus in staat een videosignaal weer te geven uit de HDCP geschikte DVD spelers en dergelijke.
Uw apparaten aansluiten (vervolg)
Over Plug-and-Play-capaciteit
Plug-and-Play is een systeem bestaande uit een pc, het bedieningssysteem en de randapparatuur (nl. weergaveapparaten). Deze projector is compatibel met VESA DDC 2B. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een pc die compatibel is met VESA DDC (display data channel).
- Benut deze functie door een computerkabel aan te sluiten op de COMPUTER IN1-poort (compatibel met DDC 2B). Plug-and-Play werkt mogelijk niet correct wanneer u enig ander type aansluiting uitprobeert.
- Gebruik de standaarddrivers in uw pc, want deze projector is een Plug-and-Play-monitor.
N.B. voor HDMI
- De HDMI ondersteunt de volgende signalen.
-Video signaal : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60
-PC signalen : Zie de Gebruikershandleiding (uitgebreid) Technisch - Deze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heft, maar met sommige apparatuur werkte de projector mogelijk niet goed, bijvoorbeeld geen video.
- Vergewist u zich ervan een HDMI kabel met HDMI logo te gebruiken.
- Wanneer de projector is aangesloten op een apparaat met een DVI connector, gebruikt u een DVI tot HDMI kabel om aan te sluiten op de HDMI ingang.
De stroomtoevoer aansluiten
- Stop de connector van de stroomdraad in de AC IN (AC-ingang) van de projector.
- Steek de plug van de stroomdraad stevig in de uitgang. Binnen een paar seconden na de stroomtoevoer verbinding, zal de POWER-indicator oplichten en oranje gaan branden.
Gelieve te herinneren dat wanneer de DIRECT AAN functie is geactiveerd (47), de verbinding van stroomtoevoer de projector aan zal doen gaan.
AC IN Stroomdraad
⚠ WAARSCHUWING ▶ Wees extra voorzichtig wanneer u de stroomdraad aansluit, want onjuiste of gebrekkige aansluitingen kunnen resulteren in brand en/of elektrische schok.
- Gebruik alleen de stroomkabel die bij de projector werd meegeleverd. Wanneer die beschadigd is, neem dan contact op met uw dealer om een juiste te verkrijgen.
- Stop de stroomdraad enkel in een uitgang van dezelfde voltage als de stroomdraad. De stroomuitgang moet zich dichtbij de projector bevinden en moet gemakkelijk toegankelijk zijn. Verwijder de stroomkabel om hem helemaal los te maken van het apparaat.
- Nooit de stroomkabel wijzigen.
Via de beveiligingsbalk en sleuf
Een commerciële antidiefstalketting of -draad tot 10 mm in diameter kan aan de veiligheidsbalk aan de projector bevestigd worden.
Dit apparaat beschikt ook over de beveiligingssleuf voor het Kensingtonslot. Voor details, zie de handleiding van het beveiligingsgereedschap.
Antidiefstalketting of -draad
⚠ WAARSCHUWING ▶ Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.
⚠️ VOORZICHTIG ▶ Plaats de antidiefstalketting of -draad niet bij de luchtuitlaten. Ze zouden te heet kunnen worden.
N.B. • De beveiligingsbalk en de beveiligingsgleuf zijn geen gegarandeerde diefstalpreventiemaatregelen. Ze zijn bedoeld om gebruikt te worden als aanvullende diefstalpreventiemaatregel.
Afstandsbediening
Batterijen plaatsen
Gelieve de batterijen in de afstandsbediening te stoppen voor gebruik. Wanneer de afstandbediening niet goed meer werkt, kunt u dat misschien oplossen door de batterijen te vervangen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u ze op een veilige plek.
- Hou het haakje van het batterijdeksel vast en verwijder het deksel.
- Stop de twee AA-batterijen (HITACHI MAXELL, Onderdeelnr. LR6 of R6P) volgens hun plus- en min-polen zoals aangeduid in de afstandsbediening.
- Herplaats de batterijklep in de richting van de pijl en klik ze terug op haar plaats.
⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de gespecificeerde batterijen. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
- Zorg dat de plus- en min-polen op de juiste plaats zitten wanneer u een batterij plaatst.
- Bewaar een batterij uit de buurt van kinderen en huisdieren.
- Een batterij niet heropladen, kortsluiten of uit elkaar halen.
- Zorg dat een batterij niet in vuur of water kan terechtkomen. Bewaar batterijen op een donkere, koele en droge plaats.
- Indien u een lekkage constateert bij een batterij, veeg dan het gelekte weg en vervang de batterij. Als het gelekte aan uw lichaam of kledij blijft hangen, spoel het dan onmiddellijk met veel water af.
- Houd u aan de plaatselijke wetten over het weggooien van de batterij.
Over het afstandsbedieningsignaal
De afstandsbediening werkt met de afstandssensor op de projector.
Er zit een afstandssensor op de voorkant van de projector.
De sensor neemt de signalen binnen het volgende bereik waar, wanneer de sensor actief is:
60 graden (30 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.
N.B. • Het kan mogelijk zijn om het afstandbedieningssignaal te gebruiken dat op het scherm of ergens anders wordt gereflecteerd. Als het moeilijk is om het signaal direct naar de sensor te zenden, probeer dan het signaal te doen reflecteren.
- De afstandsbediening gebruikt infraroodlicht om signalen te verzenden naar de projector (Klasse 1 LED), dus zorg dat u de afstandsbediening gebruiktin een ruimte waar geen obstakels staan die het signaal van de afstandsbediening naar de projector kunnen blokkeren.
- De afstandsbediening werkt mogelijk niet goed wanneer een sterk licht (zoals direct zonlicht) of licht van zeer korte afstand (zoals een inverterfluorescerende lamp) op de afstandsbediening of projector schijnt. Pas de positie van de projector aan om zulk licht te vermijden.
De frequentie van het afstandsbedieningssignaal wijzigen
Voor de bijgeleverde afstandsbediening kunt u kiezen uit twee signaalfrequentiemodi: 1:NORMAAL en 2:HOOG. Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzigen.

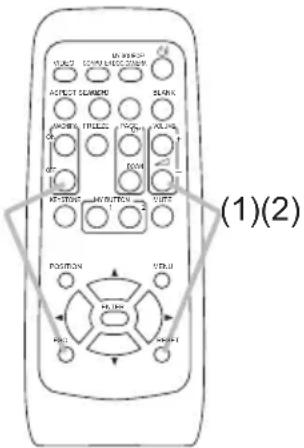

Om de modus in te stellen, houdt u de combinatie van de twee knoppen hieronder weergegeven ongeveer 3 seconden ingedrukt.
(1) Instellen op Mode 1:NORMAAL... knoppen VOLUME - en RESET
(2) Instellen op Mode 2:HOOG... knoppen MAGNIFY OFF en ESC
Onthoud dat de AFSTAND. FREQUENTIE in het onderdeel SERVICE van het OPTIE-menu (51) van de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.
Stroom aan/uit
De projector aanzetten
- Ga na of de stroomdraad stevig en correct is aangesloten op de projector en de uitgang.
-
Vergewist u ervan dat het POWER-controlelampje oranje brandt (73). Verwijder daarna de lensdop.
-

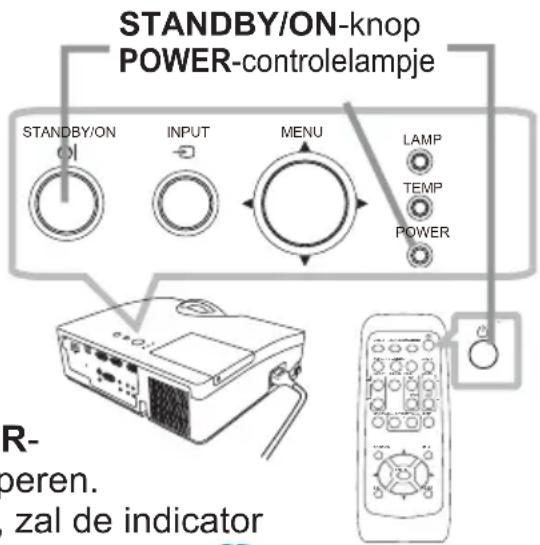

Druk op de STANDBY/ON-knop op de projector of de afstandsbediening.
De projectielamp zal oplichten en het POWER-controlelampje zal in groen beginnen te knipperen.
Wanneer de stroom volledig ingeschakeld is, zal de indicator stoppen met knipperen en een bestendig groen schijnen (73).
Om het beeld weer te geven, selecteert u een een invoersignaal volgens de sectie "Een invoersignaal selecteren" (18).
De projector uitzetten
- Druk op de STANDBY/ON-knop op de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" zal 5 seconden op het scherm verschijnen.
2 Druk opnieuw op de STANDBY/ON-knop terwijl het bericht verschijnt. - De projectorlamp zal uitgaan en het POWER-controlelampje zal in oranje beginnen te knipperen.
Vervolgens zal het POWER-indicator stoppen met knipperen en een bestendig oranje schijnen wanneer de lampkoeling is voltooid (73). - Bevestig de lenskapje, nadat de POWER-indicator oranje gaat branden.
Schakel de projector niet in gedurende ongeveer 10 minuten of meer na het uitschakelen. De projector te vroeg weer inschakelen kan de levensduur van onderdelen van de projector verkorten.
⚠ WAARSCHUWING ▶ Een sterk licht wordt uitgestraald zodra de stroom naar de projector wordt ingeschakeld. Kijk niet in de lens van de projector of in de binnenkant van de projector door een opening van de projector.
▶ Raak de lens niet aan rond de lampbehuizing en de ventilatieopening tijdens gebruik of net na gebruik, want het is te heet.
N.B. • Schakel de stroom aan/uit in de juiste volgorde. Schakel de projector in voordat u de aangesloten apparaten inschakelt.
- Deze projector heeft de functie die de projector automatisch kan laten aan/uitschakelen. Gelieve te verwijzen naar de DIRECT AAN (47) en AUTOM. UIT (48) onderdelen van het OPT. menu.
- Gebruik de uitschakelschakelaar (75) alleen wanneer de projector niet wordt uitgeschakeld met de normale procedure.
In werking
Volume aanpassen
VOLUME+/- -knoppen
- Gebruik de VOLUME+/- -knoppen om het volume aan te passen.
Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
- Als × wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volumeaanpassing geblokkeerd. Raadpleeg het onderdeel AUDIOBRON van het menu AUDIO (40).
- Wanneer de projector in de standby-modus staat, kan het volume worden ingesteld als ✗ niet geselecteerd is voor AUDIO-UIT IN STANDBY en NORMAAL is geselecteerd voor UIT (STANDBY) in het INSTELLING menu (39).
Tijdelijk het geluid uitzetten
1 Druk op de MUTE-knop op de afstandsbediening.
Er zal een dialoog op het scherm verschijnen die aangeeft dat u het geluid hebt uitgeschakeld.
Om het geluid te herstellen, drukt u op de MUTE, VOLUME+ of VOLUME- -knoppen. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
- Als × wordt geselecteerd voor de huidige beeldinvoerpoort, wordt het geluid altijd uitgezet. Raadpleeg het onderdeel AUDIOBRON van het menu AUDIO (40).
- G.B. (ondertiteling voor gehoorgestoorden) wordt automatisch ingeschakeld wanneer het geluid gedempt is en ingangssignalen die G.B. bevatten binnenkomen. Deze functie is alleen beschikbaar wanneer het signaal NTSC is voor VIDEO of S-VIDEO, of 480i@60 voor COMPUTER IN1 of COMPUTER IN2, en wanneer AUTO is geselecteerd voor WEERGEVEN in het G.B. menu onder het SCHERM menu (46).
MUTE-knop
Een invoersignaal selecteren
1 Druk op de INPUT-knop op de projector.
I. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (47), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.
INPUT-knop
(vervolgd op volgende pagina)
Een invoersignaal selecteren (vervolg)
- Druk op de COMPUTER-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (47). Als de COMPUTER-knop wordt ingedrukt wanneer de VIDEO- of S-VIDEO-poort wordt geselecteerd, dan zal de projector de COMPUTER IN1-poort eerst controleren.
COMPUTER-knop
- Druk op de VIDEO-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
S-VIDEO ↔ VIDEO
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (47). Als de VIDEO-knop wordt ingedrukt wanneer de COMPUTER IN1- of COMPUTER IN2-poort wordt geselecteerd, dan zal de projector de S-VIDEO-poort eerst controleren.
VIDEO-knop
- Druk op de MY SOURCE / DOC. CAMERA-knop op de afstandsbediening. Het ingangssignaal wordt overgeschakeld naar het signaal dat u als SIGNAALBRON (49) heeft ingesteld.
- Deze functie kan ook worden gebruikt voor een documentencamera. Selecteer de ingangsaansluiting waarmee de documentencamera verbonden is.
MY SOURCE / DOC. CAMERA-knop
Een invoersignaal zoeken
1 Druk op de SEARCH-knop op de afstandsbediening.
De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen.
Wanneer invoer wordt gevonden, stopt de projector met zoeken en wordt het beeld weergegeven. Indien geen signaal wordt gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.
SEARCH-knop
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (47), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.
Een aspectverhouding selecteren
1 Druk op de ASPECT-knop op de afstandsbediening.
I. ledere dat u op de knop drukt, schakelt de projector tussen de modi voor de aspectverhouding.
○ Voor een computersignaal
NORMAAL → 4:3 → 16:9 → 16:10 → EIGEN
○ Voor een HDMI signaal
NORMAAL → 4:3 → 16:9 → 16:10 → 14:9 → EIGEN
○ Voor een videosignaal, een s-videosignaal of een component videosignaal
4:3 → 16:9 → 16:10 → 14:9 → EIGEN
○ Voor geen signaal
4:3 (vast)
- De ASPECT-knop werkt niet wanneer er geen geschikt signaal wordt ingevoerd.
- Met de modus NORMAAL behoudt u de originele aspectverhouding.
- Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen.
ASPECT-knop
Aanpassen van de verhoging van de projector
Als de plaats waar de projector komt te staan, enigszins ongelijk is aan de linker- of
rechterkant, gebruik dan de verstelvoetjes om de projector goed horizontaal te plaatsen.
Met behulp van de voetjes kan de projector ook geheld worden om met een geschikte hoek op het scherm te projecteren, door de voorkant van de projector 3 graden of minder te verhogen.
Deze projector heeft 2 verstelvoetjes en 2 verstelknoppen. Een verstelvoet is instelbaar door het optrekken van de verstelknop aan dezelfde kant.
- Terwijl u de projector vasthoudt, drukt u op de verstelknoppen omhoog om de verstelvoetjes los te maken.
- Positioneer de voorkant van de projector op de gewenste hoogte.
- Laat de verstelknoppen los om de verstelvoetjes vast te zetten.
- Als u zeker weet dat de verhogingsvoetjes vergrendeld zijn, positioneert u de projector voorzichtig.
- Indien nodig kunnen de verstelvoetjes handmatig gedraaid worden om ze precies in te stellen. Houd de projector vast wanneer u de voetjes draait.
1
5
Om een verstelvoetje los te maken, duwt u op de verstelknop aan dezelfde kant.
Om het fijn in te stellen,
draait u aan het voetje.
⚠️ VOORZICHTIG ▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
▶ De projector niet op een ander manier hellen dan de voorkant 3 graden of minder te verhogen met behulp van de verstelvoetjes. Als u de projector verder helt dan dat, kan dat storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.
Instellen van de scherpstelling
Gebruik de scherpstelring om het beeld te focussen.
Scherpstelring
Via de automatische aanpassingsfunctie
- Druk op de AUTO-knop op de afstandsbediening. Als u op die knop drukt, gebeurt het volgende.
○ Voor een computersignaal
De verticale positie, de horizontale positie en de horizontale fase zullen automatisch aangepast worden.
Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderder beeld wanneer u bijstelt.
AUTO-knop
○ Voor een videosignaal en s-videosignaal
Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTO wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu (35). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.
○ Voor een component videosignaal
De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde. De horizontale fase zullen automatisch aangepast worden.
- De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input.
- Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.
- Wanneer deze functie voor een computersignaal wordt toegepast, kan er een zwart kader op de rand van het scherm verschijnen, afhankelijk van het pc-model.
- De onderdelen die door deze functie worden aangepast, kunnen varieren wanneer FINE of DISABLE wordt geselecteerd voor het AUTOM.REGEL onderdeel van het puntje SERVICE in het OPTIE-menu (50).
De positie aanpassen
- Druk op de afstandsbediening op de POSITION-knop terwijl er geen menu wordt weergegeven op het scherm om het D-SHIFT (38) dialoogvenster te openen.
- Gebruik de ▲, ▼, ◀ en ▶ knoppen om de beeldpositie in te stellen. Druk nog eens op de POSITION-knop om deze handeling af te sluiten.
- Deze functie verplaatst de positie van een met de D-ZOOM (38) -functie verkleind beeld.
- Wanneer een OSD-menu (On Screen Display) wordt getoond, wordt door deze bediening de positie van het OSD-menu verplaatst, maar niet de beeldpositie (26).
- De D-SHIFT afstellingswaarden zijn niet geldig wanneer de D-ZOOM is ingesteld op 256 (volledig scherm).
POSITION-knop
De keystone-vervormingen corrigeren
- Druk op de KEYSTONE-knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.
- Gebruik de cursorknopen ◀/► om bij te stellen. Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
KEYSTONE-knop
- Het instelbare bereik van deze functie varieert voor elk ingangssignaal. Voor sommige invoertypes zou deze functie minder goed kunnen werken.
- Wanneer de projector in een hoek van bijna ±6 graden of meer wordt geheld, werkt deze functie mogelijk niet goed.
- Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is geactiveerd (63).
- Het is mogelijk dat het OSD-menu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarden van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen.
Via de vergrotingsfunctie
- Druk op de MAGNIFY ON knop op de afstandsbediening. Het beeld wordt vergroot en het VERGROOT dialoogvenster verschijnt op het scherm. Wanneer de MAGNIFY ON knop voor de eerste keer wordt ingedrukt nadat de projector is ingeschakeld, wordt het beeld 1,5 maal vergroot. In het dialoogvenster worden driehoekjes getoond voor het aangeven van de richtingen.
2 Terwijl de driehoekjes in het dialoogvenster worden getoond, kunt u de
∠. ▲/▼/◄/► cursorknoppen gebruiken voor het verplaatsen van het vergrotingsgebied.
-
Er wordt een vergrootglaspictogram in het dialoogvenster getoond wanneer de MAGNIFY ON knop wordt ingedrukt terwijl het dialoogvenster met de driehoekjes getoond wordt.
-
Terwijl het vergrootglaspictogram in het dialoogvenster worden getoond, kunt u de ▲/▼/◄/► cursorknoppen gebruiken voor het afstellen van de vergrotingsverhouding. De vergrotingsverhouding wordt in zeer kleine stappen afgesteld. De stap-voor-stap veranderingen in de verhouding zijn zo subtiel, dat ze moeilijk herkenbaar kunnen zijn.
-
Druk op de MAGNIFY OFF knop op de afstandsbediening om de vergrotingmodus te verlaten.
MAGNIFY
ON/OFF-knoppen
N.B. • Het VERGROOT dialoogvenster zal na enkele seconden automatisch verdwijnen wanneer er geen bediening volgt. Het dialoogvenster verschijnt opnieuw als de MAGNIFY ON knop wordt ingedrukt wanneer het dialoogvenster automatisch verdwenen is.
- Druk terwijl het VERGROOT dialoogvenster wordt getoond de MAGNIFY ON knop in om het dialoogvenster over te schakelen tussen verplaatsing van het vergrotingsgebied (met de driehoekjes) en afstelling van de vergrotingsverhouding (met het vergrootglaspictogram).
- De vergroting wordt automatisch uitgeschakeld wanneer het weergegeven signaal of de weergavetoestand ervan gewijzigd wordt.
- Terwijl de vergroting actief is, kan de keystone vervormingsconditie variëren. Deze zal worden hersteld wanneer de vergroting uitgeschakeld wordt.
- Wanneer de vergroting actief is kunnen er horizontale strepen zichtbaar zijn op het beeld.
Het scherm tijdelijk bevriezen
1 Druk op de FREEZE-knop op de afstandsbediening.
- De indicatie "BEVRIES" zal op het scherm verschijnen (de indicatie zal echter niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het onderdeel MELDING in het SCHERM menu (43)), en de projector zalnaar de BEVRIES-modus overgaan, waarbij het beeld wordt vastgehouden.
Om de BEVRIES-modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE-knop.
FREEZE-knop
- De projector gaat automatisch uit de BEVRIES stand wanneer er op een bedieningstoets wordt gedrukt.
- Wanneer de projector een lange tijd doorgaat met het projecteren van een stilstaand beeld, kan het LCD-paneel inbranden. Laat de projector niet te lang in de BEVRIES-modus staan.
- De beelden kunnen van minder goede kwaliteit zijn wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect.
Het scherm tijdelijk leegmaken
1 Druk op de BLANK-knop op de afstandsbediening.
- Het scherm BLANK zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg het onderdeel BLANK in het menu SCHERM (41).
Om het scherm BLANK te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK-knop.
- De projector gaat automatisch uit de BLANK stand wanneer er op een bedieningstoets wordt gedrukt.
BLANK-knop
⚠️ VOORZICHTIG ▶ Als u een leeg scherm wilt hebben terwijl de projectorlamp brandt, gebruikt u de hierboven beschreven BLANK functie. Elke andere methode voor het blokkeren van het projectielicht, zoals bevestiging van een voorwerp aan de lens of het plaatsen van iets vóór de lens, kan beschadiging van de projector veroorzaken.
N.B. • Het geluid is niet verbonden met de functie BLANK scherm.
Indien nodig, het volume of geluid-uit instellen. Om het scherm BLANK te maken en tegelijkertijd de geluidsweergave uit te schakelen, kunt u de AV DEMPEN functie gebruiken (49).
De menufunctie gebruiken
Deze projector beschikt over de volgende menu's:
FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE, NETWERK, VEILGHEID, en SNELMENU.
Het SNELMENU bestaat uit veelgebruikte functies. De andere menu's worden ingedeeld volgens doel en samengebracht als het GEAVANCEERD
Elk van deze menu's wordt met dezelfde methods bediend. Terwijl de projector een menu weergeeft, werkt de MENU-knop op de projector net als de cursorknopen. De basishandelingen van deze menu's zijn als volgt.
- Druk op de MENU knop om het MENU te openen. Het MENU dat u het laatst hebt gebruikt (SNELMENU of GEAVANCEERD) verschijnt. Meteen na het inschakelen zal altijd als eerste het SNELMENU verschijnen.
2 In het SNELMENU
(1) Gebruik de cursorknopen ▲/▼ om een bedieningsonderdeel te selecteren. Indien het in een GEAVANCEERD wenst te veranderen, selecteert u GEAVANCEERD.
(2) Gebruik de cursorknopen ◀/► om het onderdeel te bedienen.
In het GEAVANCEERD
(1) Gebruik de cursorknopen ▲/▼ om een menu te selecteren. De onderdelen in het menu verschijnen aan de rechterkant.
Indien het naar SNELMENU wenst te wijzigen, selecteert u SNELMENU.
(2) Druk op de cursorknop ▶ (of ENTER knop) om
de cursor naar de rechterkant te verplaatsen. Gebruik de cursorknoppen ▲/▼ om een onderdeel te selecteren dat u wilt gebruiken en druk dan op de cursorknop ▶ (of ENTER knop) om door te gaan. Het bedieningsmenu of dialoogvenster van het geselecteerde onderdeel zal verschijnen.
(3) Gebruik de knoppen zoals aangegeven in de OSD om het onderdeel te bedienen.
(vervolgd op volgende pagina)
De menufunctie gebruiken (vervolg)
-
Om het MENU te sluiten, drukt u nogmaals op de MENU-knop, of u selecteert AFSLUITEN en drukt daarna op de cursorknop ◀ (of ENTER knop). Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 30 seconden.
-
Indien u de menupositie wenst te verplaatsen, gebruikt u de cursorknopen nadat u op de POSITION-knop hebt gedrukt.
- Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.
- Wanneer u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening gedurende de handeling. Let op, sommige items (bv. TAAL, VOLUME) kunnen niet gereset.
- Als u in het GEAVANCEERD terug wilt keren naar het vorige scherm, drukt u op de cursorknop ◀ (of ESC knop) op de afstandsbediening.
Aanduiding op het OSD (schermdisplay)
De betekenis van de woorden op het OSD is als volgt.
| Aanduiding Betekenis | |
| AFSLUITEN | Selecteer dit woord om het OSD-menu te sluiten. Dit is hetzelfde als indrukken van de MENU-knop op de afstandsbediening. |
| TERUG Selecteer dit woord om naar het vorige menu terug te keren. | |
| ANNULEREN of NEE | Selecteer dit woord om de bewerking in het huidige menu te annuleren en naar het vorige menu terug te keren. |
| OK of JA | Selecteer dit woord om de gekozen functie uit te voeren of om naar het volgende menu te gaan. |
SNELMENU
Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| ASPECT | Gebruik van de ◀/► knoppen schakelt de modus voor hoogte-breedteverhouding. Zie het ASPECT onderdeel in het BEELD Menu (32).• Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| D-ZOOM | Met behulp van de ◀/► cursorknoppen kan de vergrotingsverhouding afgesteld worden.Klein ⇔ GrootZie het D-ZOOM onderdeel in het INSTELLING menu (38).• Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| KEYSTONE | Gebruik van de ◀/► knoppen corrigeert de verticale keystone vervorming. Zie het KEYSTONE onderdeel in het INSTELLING menu (38).• Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| BEELD MODUS | Gebruik van de ◀/► knoppen schakelt de beeldmodus.De beeldmodussen zijn combinaties van GAMMA en KLEURTEMP. instellingen. Kies een geschikte modus volgens de geprojecteerde bron.→NORMAAL ⇔ CINEMA ⇔ DYNAMISCH ⇔ BORD(ZWART)←→OVERDAG ⇔ WIT BORD ⇔ BORD(GROEN)← |
| NORMAAL 1 STANDAARD 2 MIDDEN | |
| CINEMA 2 STANDAARD 3 LAAG | |
| DYNAMISCH 3 STANDAARD 1 HOOG | |
| BORD(ZWART) 4 STANDAARD 4 Hi-HELDER-1 | |
| BORD(GROEN) 4 STANDAARD 5 Hi-HELDER-2 | |
| WIT BORD 5 STANDAARD 2 MIDDEN | |
| OVERDAG 6 STANDAARD 6 Hi-HELDER-3 | |
| • Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modussen boven, is de weergave op het menu voor de BEELD MODUS "AANGEPAST". Raadpleeg a.u.b. de GAMMA en KLEURTEMP. (29, 30) onderdelen in het FOTO menu.• Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. | |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| ECO STAND | Gebruik de ◀/► knoppen om de eco-modus uit/in te schakelen.Zie het ECO STAND onderdeel in het INSTELLING menu (38). |
| SPIEGEL | Gebruik van de ◀/► knoppen schakelt de spiegelmodus aan/uit.Zie het SPIEGEL onderdeel in het INSTELLING menu (39). |
| RESET | Dit onderdeel uitvoeren stelt alle onderdelen van het SNELMENU opnieuw in, behalve het FILTERTIJD en de TAAL.Een dialoog wordt weergegeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit. |
| FILTERTIJD | De gebruiksduur van de luchtfilter wordt in het menu weergegeven.Dit onderdeel uitvoeren stelt de filtertijd opnieuw in, wat de gebruikstijd van het luchtfilter bijhoudt.Een dialoog wordt weergeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit.Zie het FILTERTIJD onderdeel in het OPTIE menu (48). |
| TAAL | Gebruik van de ◀/► knoppen wijzigt de weergavetaal.Zie het TAAL onderdeel in het SCHERM menu (41). |
| GEAVANCEERD | Druk op de ►(of ENTER)knop om het GEAVANCEERD menu te gebruiken. |
| AFSLUITEN | Druk op de ◀(of ENTER)knop om het OSD-menu te sluiten. |
FOTO menu
Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| HELDER | Gebruik van de Via de ◀/► knoppen past de helderheid aan.Donker ⇔ Licht. |
| CONTRAST | Gebruik van de ◀/► knoppen past het contrast aan.Zwak ⇔ Sterk. |
| GAMMA | Gebruik van de ▲/▼ knoppen schakelt de gamma modus.1 STANDAARD ⇔ 1 AANGEPAST ⇔ 2 STANDAARD ⇔ 2 AANGEPAST ⇔ 3 STANDAARD6 AANGEPAST 3 AANGEPAST6 STANDAARD ⇔ 5 AANGEPAST ⇔ 5 STANDAARD ⇔ 4 AANGEPAST ⇔ 4 STANDAARDAANGEPAST aanpassenEen modus selecteren waarvan de name AANGEPAST bevat en dan op de ► (of ENTER) knop drukken, geeft een dialoog weer die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te veranderen.Kies een onderdeel met behulp van de ◀/►knoppen en pas het niveau aan met behulp van de ▲/▼ knoppen.U kunt een testpatroon weergeven voor het controlleren van uw aanpassingen door op deENTER (of INPUT) knop te drukken.Iedere keer dat u op de ENTER (of INPUT) knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen  Trap ⇔ Grijstonen in 15 stappenDe acht egaliseerbalken corresponderen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterst linkerkant. Indien u de 2e toon aan de linkerkant van het testpatron wenst aan te passen, gebruikt u de egaliseer instelbalk “1”. De donkerste toon aan de linkerkant van het testpatroon kan niet beheerst worden met een egaliseer instelbalk.Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| KLEURTEMP. | Gebruik van de ▲/▼ knoppen schakelt de kleurtemperatuurmodus.1 HOOG ⇔ 1 AANGEPAST ⇔ 2 MIDDEN ⇔ 2 AANGEPAST6 AANGEPAST3 LAAG6 Hi-HELDER-33 AANGEPAST5 AANGEPAST ⇔ 5 Hi-HELDER-2 ⇔ 4 AANGEPAST ⇔ 4 Hi-HELDER-1AANGEPAST aanpassenEen modus selecteren waarvan de namen AANGEPAST bevatten en vervolgens op de ▶(of ENTER)knop drukken, geeft een dialoog weer om u te helpen bij het aanpassen van de AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit van de hele tonen van het testpatroon.VERSTERKING aanpassingen beinvloeden voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon.Kies een onderdeel met behulp van de ◄/► knoppen en pas het niveau aan met behulp van de ▲/▼ knoppen.U kunt een testpatroon weergeven voor het controleren van de effecten van uw aanpassingen, door te drukken op de ENTER (of INPUT)knop. Iedere keer dat u op de ENTER (of INPUT)knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen  Trap↔ Grijstonen in 15 stappen• Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. |
| KLEUR | Gebruik van de ◄/► knoppen past de sterkte van de hele kleur aan.Zwak ⇔ Sterk.• Dit onderdeel kan geselecteerd worden voor video-, s-video- en componentvideosignalen.• Bij een HDMI-ingangssignaal kan dit onderdeel ook geselecteerd worden indien 1) of 2) geldt.1) HDMI-FORMAAT staat op VIDEO.2) HDMI-FORMAAT staat op AUTO en de projector neemt waar dat er videosignalen worden ontvangen. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| TINT | Gebruik van de ◀/► knoppen past de tint aan.Roodachtig ⇔ Groenig.Dit onderdeel kan geselecteerd worden voor video-, s-video- en componentvideosignalen.Bij een HDMI-ingangssignaal kan dit onderdeel ook geselecteerd worden indien 1) of 2) geldt.1) HDMI-FORMAAT staat op VIDEO.2) HDMI-FORMAAT staat op AUTO en de projector neemt waar dat er videosignalen worden ontvangen. |
| SCHERPTE | Gebruik van de ◀/► knoppen past de scherpte aan.Zwak ⇔ Sterk.Er is mogelijk wat geluid en/of het scherm kan een moment flikkeren wanneer de aanpassing wordt gedaan. Dit betekent niet dat het controlescherm niet goed functioneert. |

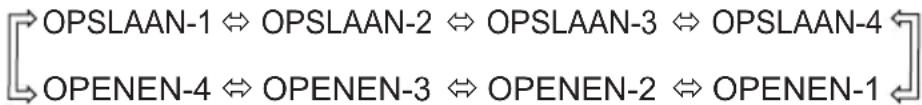

| GEHEUGEN | De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het FOTO menu).Selecteer een functie met behulp van de ▲/▼ knoppen ► (of ENTER) knop voert iedere functie uit. OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Het uivoeren van een OPSLAAN functie slaat de huidige instelgegevens op in het geheugen wat aan het nummer gelinkt is, aan de functienaam.Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laast.OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4De OPENEN functie laadt de gegevens van het geheugen wat aan het nummer in iedere functienaam is gelinkt, en stel de afbeelding automatisch in, afhankelijk van de gegevens.De OPENEN functies waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aapassingen wilt behouden, sla het dan op voordat u de OPENEN functie uitvoert.Er kan lawaai optreden en het scherm kan een moment flikkeren wanneer de gegevens geladen worden. Dit is geen storing.De OPENEN functies kunnen ook uitgevoerd worden door deMY BUTTONknop, wat ingesteld kan worden bij het MIJN KNOP onderdeel in het OPTIE menu (49). |
BEELD menu
Vanuit het BEELD Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| ASPECT | Via de ▲/▼ knoppen schakelt de modus voor hoogtebreedte verhouding.Voor een computersignaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10 ⇔ EIGENVoor een HDMI signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10 ⇔ 14:9 ⇔ EIGENVoor een videosignaal, s-videosignaal of component videosignaal4:3 ⇔ 16:9 ⇔ 16:10 ⇔ 14:9 ⇔ EIGENVoor geen signaal4:3 (vast)De NORMAAL modus bewaart de original hoogte-breedte verhouding van het signaal.Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| OVERSCAN | Gebruik van de ◀/► knoppen past de over-scan verhouding in.Klein (het vergroot beeld) ⇔ Groot (het reduceert beeld)Dit onderdeel kan geselecteerd worden voor video-, s-video- en componentvideosignalen.Bij een HDMI-ingangssignaal kan dit onderdeel ook geselecteerd worden indien 1) of 2) geldt.HDMI-FORMAAT staat op VIDEO.HDMI-FORMAAT staat op AUTO en de projector neemt waar dat er videosignalen worden ontvangen.Wanneer de instelling te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein. |
| V POSIT | Gebruik van de ◀/► knoppen stelt de vericale positie naar boven.Omlaag ⇔ OpOveraanpassen van de verticale positie kan lawaai op het scherm doen verschijnen. Wanneer dit gebeurt, stelt u dan a.u.b. de verticale positie opnieuw in tot standaardinstellingen. Als u op de RESET-knop van de afstandsbediening drukt terwijl V POSIT is geselecteerd, komt V POSIT op de standaardinstelling te staan.Wanneer deze functie wordt uitgevoerd op een videosignaal of s-videosignaal, is het bereik van deze aanpassing afhankelijk van de OVERSCAN (hierboven) instelling. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.Dit onderdeel kan niet worden geselecteerd voor een HDMI-signaal. |
| H POSIT | Gebruik van de ◀/► knoppen stelt de horizontale positie in.Rechts ⇔ LinksOveraanpassen van de horizontale positie kan lawaai op het scherm veroorzaken.Wanneer dit gebeurt, stelt u dan a.u.b. de horizontale positie opnieuw in tot standaardinstellingen. Als u op de RESET-knop van de afstandsbediening drukt terwijl H POSIT is geselecteerd, komt H POSIT op de standaardinstelling te staan.Wanneer deze functie wordt uitgevoerd op een videosignaal of s-videosignaal, is het bereik van deze aanpassing afhankelijk van de OVERSCAN (32) instelling. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.Dit onderdeel kan niet worden geselecteerd voor een HDMI-signaal. |
| H FASE | Gebruik de ◀/► knoppen om de horizontale fase aan te passen om geflikker weg te werken.Rechts ⇔ LinksDit onderdeel kan alleen voor een computersignaal of een componentvideosignaal worden geselecteerd. |
| H SIZE | Gebruik van de ◀/► knoppen stelt de horizontale positie in.Klein ⇔ GrootDit onderdeel kan alleen voor een computersignaal worden geselecteerd.Wanneer de aanpassing teveel is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u a.u.b. de aanpassing opnieuw in door te drukken op de RESET knop op de afstandsbediening gedurende deze handeling.De beelden kunnen van minder goede kwaliteit zijn wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. |
| AUTOM.AANPAS.UITVOEREN | Selecteer dit onderdeel om de automatische aanpassingsfunctie uit te voeren.Voor een computersignaalDe verticale positie, de horizontale positie en de horizontale fase zullen automatisch worden aangepast.Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie gebruikt. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderd beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu (35). De verticale en horizontal positie worden automatisch ingesteld op standaard.Voor een component videosignaalDe verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde. De horizontale fase zullen automatisch aangepast worden.De automatische instellingshandeling vereist ongeveer 10 seconden.Merk op a.u.b. dat dit mogelijk niet goed functioneert met enige input.Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaald extra's, zoals een lijn, buiten de afbeelding verschijnen.Wanneer deze functie voor een computersignaal wordt toegepast, kan er een zwart kader op de rand van het scherm verschijnen, afhankelijk van het pc-model.De ingestelde onderdelen door deze functie kunnen varieren wanneer de FIJN of SCHAKEL UIT wordt geselecteerd voor jet AUTOM.REGEL. onderdeel of het SERVICE onderdeel in het OPTIE menu (50). |

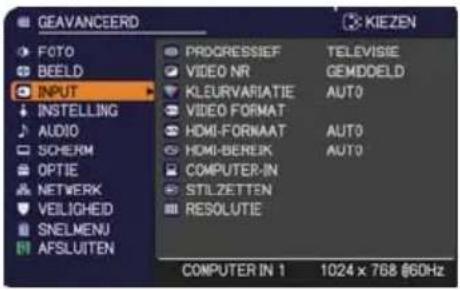

INPUT menu
Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| PROGRESSIEF | Gebruik maken van de ▲/▼ knoppen, schakelt de voorgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UIT[IMAGE]Deze functie werkt alleen voor een videosignaal, s-videosignaal, componentvideosignaal of HDMI-signaal van 480i@60 of 576i@50.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. FILM bouwt om tot het 2-3 Trek-Omlaag conversiestysteem. Maar dit kan een bepaald defect veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen, selecteert u HANDLEIDING, ook al lijkt het of de schermafbeelding de scherpte heeft verloren. |
| VIDEO NR | Gebruik de ▲/▼ knoppen om de ruisreductie modus te schakelen.HOOG ⇔ MIDDEN ⇔ LAAG[IMAGE]Deze functie werkt alleen voor een videosignaal, s-videosignaal, componentvideosignaal of HDMI-signaal van 480i@60 of 576i@50.Wanneer deze functie overtollig is, kan dit een zekere degradatie van het beeld veroorzaken. |
| KLEURVARIATIE | Gebruik de ▲/▼ knoppen voor het schakelen van de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601[IMAGE]Dit onderdeel kan alleen voor een computersignaal of een componentvideosignaal worden geselecteerd.De AUTO mode seleteert automatisch de optimale modus.De AUTO bediening werkt mogelijk niet goed bij sommige signalen. In een dergelijk geval, is het misschien een goed idee om een geschikte modus te kiezen ander dan AUTO. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| VIDEO FORMAT | Het videoformaat voor de S-VIDEO-poort en de VIDEO-poort kan worden ingesteld.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.S-VIDEO ⇔ VIDEO(2) Via de ◀/► knoppen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAMN-PAL ⇔ M-PAL ⇔ NTSC4.43• Dit item wordt enkel uitgevoerd voor een videosignaal van de VIDEO poort of de S-VIDEO poort.• De AUTO modus selecteert automatisch de optimale modus.• De AUTO methode zou minder goed kunnen werken voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal. |
| HDMI-FORMAAT | Stel het videoformaat voor de HDMI-poort in.Gebruik de cursorknoppen ▲/▼ voor het omschakelen van het digitale signaalformaat.AUTO ⇔ VIDEO ⇔ COMPUTER |
| Autodo optimale modus automatisch selecteren.VIDEOGeschikt voor DVD signalenCOMPUTER Geschikt voor computersignalen• Als COMPUTER wordt geselecteerd, kunnen KLEUR, TINT en OVERSCAN niet geselecteerd worden. | |
| HDMI-BEREIK | Stel het digitale bereik voor de HDMI-poort in.Gebruik de ▲/▼ cursorknoppen om de digitale signaalmodus te veranderen.AUTO ⇔ NORMAAL ⇔ UITGEBREID |
| Autodo optimale modus automatisch selecteren.NORMAAL Geschikt voor DVD signalen (16-235)UITGEBREID Geschikt voor computersignalen (0-255)• Indien het contrast van het beeld te hoog of te laag is, probeer dan een geschiktere modus te vinden. | |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| COMPUTER-IN | Het computerinvoersignaal voor de COMPUTER IN1- en IN2-poorten kan worden ingesteld.(1) Gebruik de ▲/▼ knoppen om de in te stellen COMPUTER IN poort te selecteren.COMPUTER IN1 ⇔ COMPUTER IN2(2) Gebruik de ◀/► knoppenom het type computeringangssignaal te selecteren. AUTO ⇔ SYNC OP G SCHAKEL UIT  • Door de AUTO modus te selecteren, kunt u een sync op het G-signaal of component videosignaal van de poort invoeren.• In de AUTO modus kan het beeld vervormd zijn bij sommige invoersignalen. Verwijder in een dergelijk geval de signaalconnector zodat er geen signaal wordt ontvangen en selecteer SYNC OP G SCHAKEL UIT, en verbind dan opnieuw het signaal.• De COMPUTER IN1/2-poort kan ook een component-signaal ondersteunen (10). |
| STILZETTEN | Schakel de framevergrendelingsfunctie in/uit voor elke poort.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.(2) Gebruik de ◀/► knoppen om deframevergrendlelingsfunctie in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT  • Deze functie wordt alleen uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.• Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven.• Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHAKEL UIT. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |

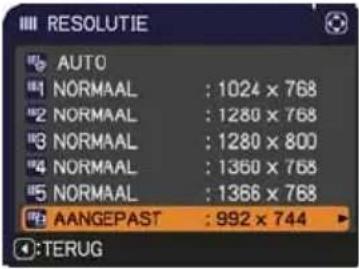

| RESOLUTIE | De resolutie voor de COMPUTER IN1 en COMPUTER IN2 invoersignalen kunnen worden ingesteld op deze projector.Selecteer in het RESOLUTIE menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼ knoppen.■AUTODoor AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld. ■NORMAALDoor op de ▶ (of ENTER) knop te drukken bij het selecteren van een NORMAAL resolutie, zullen de horizontale en verticale posities, klokfase en horizontale grootte automatisch worden aangepast.Het INPUT_INFORMATIE dialoogvenster zal worden weergegeven.■AANGEPAST(1) Om een aangepaste resolutie in te stellen, gebruik de ▲/▼ knoppen om AANGEPAST te selecteren en de RESOLUTIE_AANGEPAST box zal worden weergegeven. Stel de horizontale (HORIZONTAAL) en verticale (VERTIKAAL) resoluties in d.m.v. de ▲/▼/◀/▶ knoppen. Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(2) Verplaats de cursor naar OK op het scherm en druk dan op ▶ (of ENTER) knop. Het bericht "WEET U ZEKER DAT U DE RESOLUTIE WILT WIJZIGEN?" verschijnt. Druk op de ▶ knop om de instelling op te slaan.De horizontale en verticale posities, klokfase en horizontale grootte zullen automatisch worden aangepast.  Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, verplaatst u de cursor naar ANNULEREN op het scherm en drukt dan op de ◀ (of ENTER) knop.Het scherm zal dan terugkeren naar het RESOLUTIE menu waarin de vorige resolutie wordt weergegeven.• Voor sommige beelden zou deze functie minder goed kunnen werken.  |
INSTELLING menu
Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.
| Onderdeel Beschrijving | |
| D-ZOOM | Met behulp van de ◀/► cursorknoppen kan de vergrotingsverhouding afgesteld worden.Klein ⇔ Groot• Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| D-SHIFT V | Met de ◀/► -knoppen kan de verticale beeldpositie worden geregeld.Omlaag ⇔ Op• De D-SHIFT afstellingswaarden zijn niet geldig wanneer de D-ZOOM is ingesteld op 256 (volledig scherm). |
| D-SHIFT H | Met de ◀/► -knoppen kan de horizontale beeldpositie worden geregeld.Links ⇔ Rechts• De D-SHIFT afstellingswaarden zijn niet geldig wanneer de D-ZOOM is ingesteld op 256 (volledig scherm). |
| BEELDPOSITIE | Gebruik de cursorknoppen ▲/▼ voor het selecteren van de verticale beeldpositie.BOVEN ⇔ MIDDEN ⇔ ONDERIn de volgende gevallen wordt de BEELDPOSITIE niet gewijzigd.• Het ASPECT is ingesteld op 4:3.• Het ingangssignaal heeft een aspectverhouding van 4:3 of is verticaal groter dan 4:3, terwijl het ASPECT op NORMAAL is ingesteld.• De verticale afmeting van het getoonde beeld is volledig op het effectieve weergavegebied, terwijl het ASPECT op EIGEN is ingesteld.• Een van de volgende berichten verschijnt op het scherm:"GEEN INGANGSSIGNAAL""SYNC IS BUITEN BEREIK""ONJUISTE SCANFREQUENTIE"• De BLANK of PATROON functie is geselecteerd. |
| KEYSTONE | Via de ◀/► knoppen wordt de verticale keystone distortion gecorrigeerd.Verklein de onderkant van het beeld ⇔ Verklein de bovenkant van het beeld• Het instelbare bereik van deze functie zal variëren naargelang de invoertypes.Voor sommige invoertypes zou deze functie minder goed kunnen werken.• Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op (63).• Het is mogelijk dat het schermmenu buiten het beeldweergavegebied getoond wordt afhankelijk van de afstellingswaarde van ASPECT, D-ZOOM en KEYSTONE. Wijzigen van de waarden van ASPECT, D-ZOOM en KEYSTONE kan het probleem verhelpen. |
| ECO STAND | Gebruik de ▲/▼ knoppen om de eco-modus uit/in te schakelen.KRACHTIG ⇔ NORMAAL• Wanneer NORMAAL is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd. |
| SPIEGEL | Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd.    NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERTAls de Transitie Detector aan is en de SPIEGEL status wordt veranderd, zal het TRANSITIE DETECTOR AAN alarm (63) verschijnen wanneer de projector opnieuw gestart wordt nadat de stroom uitgeschakeld was. |
| UIT(STANDBY) | Met de ▲/▼ knoppen kan de uit (standby) toestand heen en weer worden geschakeld tussen NORMAAL en SPAARSTAND.NORMAAL ⇔ SPAARSTANDWanneer SPAARSTAND is geselecteerd en de projector in de standby staat, zal het stroomverbruik worden verlaagd en werken sommige functies niet, zoals hieronder is aangegeven.- De bediening via de RS-232C aansluiting is uitgeschakeld, met uitzondering van het aanzetten van de projector en het wijzigen van de UIT(STANDBY) instelling.- De STANDBY van de MONITOR UITGANG (onder) is ongeldig en er wordt geen signaal via de MONITOR OUT poort uitgevoerd.- De AUDIO-UIT IN STANDBY van de AUDIOBRON (40) is ongeldig en er wordt geen signaal via de AUDIO OUT poorten (18) uitgevoerd.Als het COMMUNICATIETYPE in het COMMUNICATIE menu is ingesteld op NETWERKBRUG, zijn alle RS-232C instructies uitgeschakeld (52). |
| MONITOR UITGANG | De combinatie van de beelden die op het scherm worden weergegeven en de beeldsignalen die worden gereproduceerd via de MONITOR OUT aansluiting kan via het menu worden ingesteld.Het beeld dat binnenkomt via de bij (2) geselecteerde aansluiting wordt gereproduceerd via de MONITOR OUT aansluiting terwijl het beeld dat binnenkomt via de bij (1) geselecteerde aansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼ knoppen.Selecteer STANDBY om de uitvoer vanaf de MONITOR OUT poort in de standby staat in te stellen. Deze selectie is alleen beschikbaar wanneer NORMAAL is geselecteerd voor de UIT(STANDBY) (hierboven).(2) Selecteer één van de COMPUTER IN aansluitingen met de ◀/► knoppen.Als u COMPUTER IN1 kiest, wordt de volgende keuze mogelijk.COMPUTER IN1 ⇔ SCHAKEL UITAls u COMPUTER IN2 kiest, wordt de volgende keuze mogelijk.COMPUTER IN2 ⇔ SCHAKEL UITAls u een andere ingang kiest of STANDBY, wordt de volgende keuze mogelijk.COMPUTER IN1 ⇔ COMPUTER IN2 ⇔ SCHAKEL UITSCHAKEL UIT schakelt de MONITOR OUT aansluiting uit. |
AUDIO menu
Vanuit het AUDIO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| VOLUME | Met de ◀/►-knoppen wordt het volume aangepast.Laag ⇔ Hoog |
| LUIDSPREKER | Met de ▲/▼-knoppen wordt de ingebouwde luidspreker in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL UIT is geselecteerd, werkt de ingebouwde luidspreker niet. |
| AUDIOBRON | De combinatie van beeld en ingangsaansluiting voor geluid kan worden bepaald via het menu.Het geluid dat binnenkomt via de bij (2) geselecteerde aansluiting wordt gereproduceerd terwijl het beeld dat binnenkomt via de bij (1) geselecteerde aansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼knoppen.Kies AUDIO-UIT IN STANDBY om de audio-uitvoer naar de AUDIO OUTpoorten te selecteren in de standby-modus. De ingebouwde luidspreker werkt niet wan het toestel uit (standby) staat.Terwijl TERUG is geselecteerd, gaat u terug naar het vorige menu door de ◀ (of ENTER) knop in te drukken.(2) Selecteer één van de AUDIO IN aansluitingen met de ◀/► knoppen.AUDIO IN1 ⇔ AUDIO IN2 ⇔ AUDIO IN3 ⇔ ⚫ ⇔ H “H” is de afkorting voor HDMI.H kan alleen voor de HDMI-poort worden geselecteerd. Wanneer H wordt geselecteerd, zal het audiosignaal naar de HDMI-poort worden uitgevoerd als HDMI als beeldbron wordt gekozen.✕schakelt de geluidsweergave uit.G.B. (Closed Caption: ondertiteling voor gehoorgestoorden) wordt automatisch ingeschakeld wanneer ingangssignalen die G.B. bevatten worden ontvangen en✕ geselecteerd is. Deze functie is alleen beschikbaar wanneer het signaal NTSC is voor VIDEO of S-VIDEO, of 480i@60 voor COMPUTER IN1 of COMPUTER IN2, en wanneer AUTO is geselecteerd voor WEERGEVEN in het G.B. menu onder het SCHERM menu ( [IMAGE]46). |
| HDMI AUDIO | De HDMI AUDIO wordt standaard op 1 ingesteld. In geval de HDMI audio niet goed werkt, probeer 2.1 ⇔ 2 |
SCHERM menu
Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| TAAL | Via de ▲/▼/◄/► knoppen wordt de OSD (On Screen Display) taal gewijzigd.ENGLISH, FRANÇAIS, DEUTSCH, ESPAÑOL...(wordt getoond in het TAAL dialoogvenster)Druk op de ENTER (of INPUT) knop om de taalinstelling op te slaan. |
| POSITIE MENU | Via de ▲/▼/◄/► knoppen wordt de menupositie aangepast.Om de bewerking te stoppen, druk op de MENU knop op de afstandsbediening of doe niets meer gedurende ongever 10 seconden. |
| BLANK | Via de ▲/▼ knoppen wordt de blanco schermmodus gewijzigd.Het blanco scherm is een scherm voor de tijdelijke blanco-functie (24). Het wordt weergegeven door op de BLANK knop te drukken op de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWARTMijn Scherm: Scherm kan worden ingesteld in het Mijn Scherm item (42).ORIGINEEL: Scherm ingesteld als het standaardscherm.BLAUW, WIT, ZWART :Gewone schermen in elke kleur.· Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het gewone zwarte scherm na enkele minuten. |
| OPSTARTEN | Via de ▲/▼ knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UITMijn Scherm: Scherm kan worden ingesteld in het Mijn Scherm item (42).ORIGINEEL: Scherm ingesteld als het standaardscherm.SCHAKEL UIT: Gewoon zwart scherm.· Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het BLANK scherm (24) na enkele minuten.Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.· Wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (61), is OPSTARTEN vast ingesteld op Mijn Scherm. |
| Mijn Scherm | Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordteen dialoogscherm weergegeven  met de naam "Mijn Scherm". U zal gevraagd worden of u een beeldwilt vastleggen vanop het huidigescherm.Wacht totdat het doelbeeld wordt weergegeven en druk dan op de ENTER (of INPUT) knop wanneer het beeld wordt weergegeven.Het beeld zal bevriezen en het frame voor vastleggen zalverschijnen. Om te stoppen met de functie drukt u op de RESET-knop (of u drukt de ◀ cursorknop en de INPUT-knop tegelijk in).2. Via de ▲/▼/◄/► knoppen wordt deframepositie aangepast.Verplaats het frame naar de positie vanhet beeld dat u wilt gebruiken. Het framekan mogelijk niet worden verplaatst bij sommige invoersignalen.Om te beginnen met de registratie druktu op de ENTER (of INPUT) knop op deafstandsbediening.   Om het scherm te herstellen en terug te keren naar het vorigedialoogvenster drukt u op de RESET-knop (of u drukt de ◀cursorknop en de INPUT-knop tegelijk in).Registratie neemt verscheidene minuten in beslag.Wanneer de registratie is voltooid, wordt het geregistreerdescherm en het volgende bericht weergegeven gedurende eenpaar seconden:"Mijn Scherm registratie is afgesloten."Als de registratie is mislukt, verschijnt het volgende bericht:"Er is een capture-fout opgetreden. Probeer opnieuw."Deze functie kan niet worden geselecteerd wanneer SCHAKEL INis geselecteerd in het Mijn Sch. Vast item (43).Deze functie kan niet geselecteerd worden wanneer SCHAKEL INis geselecteerd bij het onderdeel Mijn Scherm PASWOORD in hetVEILIGHEID menu (61).Dit onderdeel kan niet worden geselecteerd voor een HDMI-signaal. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| Mijn Sch. Vast | Via de ▲/▼ knoppen wordt de Mijn Sch. Vast functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, is het Mijn Scherm item vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.Deze functie kan niet geselecteerd worden wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (61). |
| MELDING | Via de ▲/▼ knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie."AUTO IN ACTIE" terwijl"GEEN INGANGSSIGNAAL""SYNC IS BUITEN BEREIK""ONJUISTE SCANFREQUENTIE""NIET BESCHIKBAAR""Zoeken..." automatisch wordt aangepast, terwijl wordt gezocht naar de invoer "Bezig met zoeken..." terwijl een invoersignaal wordt gedetecteerd. De indicatie van het invoersignaal weergegeven door te wijzigen De indicatie van de aspect ratio weergegeven door te wijzigen De indicatie van de BEELD MODUS weergegeven door te wijzigen De indicatie van GEHEUGEN weergegeven door te wijzigen De indicatie van "BEVRIES" en "II" terwijl het scherm wordt bevrozen d.m.v. de FREEZE knop.De indicatie van het PATROON weergegeven door te wijzigen.Wanneer en SCHAKEL UIT is geselecteerd, denk er dan aan of het beeld bevrozen is. Verwar freezing niet met een storing (24). |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |

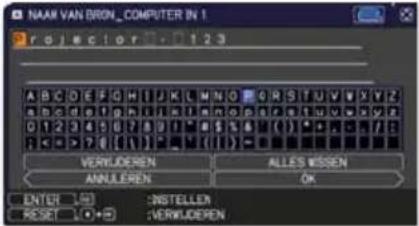

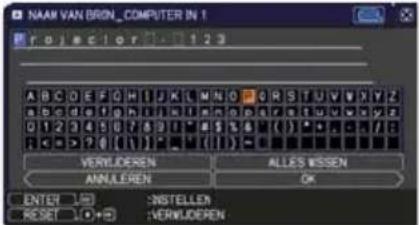

| NAAM VAN BRON | Elke invoerpoort voor deze projector kan een naam hebben.(1) Gebruik de ▲/▼ knoppen op het SCHERM menu om de NAAM VAN BRON te selecteren en druk op de ▶ (of ENTER) knop. Het NAAM VAN BRON menu zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen op het NAAM VAN BRON menu om de te benoemen poort te selecteren en druk op de ▶ knop. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven. Het NAAM VAN BRON dialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◀/▶ knoppen en de ENTER (of INPUT) knop om tekens te selecteren en in te voeren. Om 1 teken tegelijk te wissen, drukt u op de RESET-knop (of u drukt de ◀ cursorknop en de INPUT-knop tegelijk in). Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER (of INPUT) knop indrukt, zullen 1 of alle karakters worden gewist. De naam kan maximum 16 karakters bevatten.(4) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲ knop om de cursor naar de eerste regel te verplaatsen, en gebruik de ◀/▶ knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER (of INPUT) knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ▶ (of ENTER/INPUT) knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ◀ (of ENTER/INPUT) knop. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| PATROON | Gebruik de▲/▼knoppen om de modus voor het patroonscherm te veranderen.Druk op de ▶ (of ENTER) knop om het geselecteerde patroon weer te geven en druk op de ◀knop om het weergegeven scherm te sluiten.Het laatst geselecteerde patroon wordt weergegeven wanneer deMY BUTTONtoegewezen aan de PATROON functie wordt ingedrukt 49).TESTBEELD ⇔ STIPPELLIJN1 ⇔ STIPPELLIJN2 ⇔ STIPPELLIJN3KAART2 ⇔ KAART1 ⇔ CIRKEL2 ⇔ CIRKEL1 ⇔ STIPPELLIJN4U kunt een kaart ondersteboven draaien en horizontaal schuiven wanneer KAART 1 of KAART 2 is geselecteerd.Om de kaart om te keren of te schuiven, laat u de gidsaanduiding verschijnen door de RESETknop op de afstandsbediening langer dan drie seconden ingedrukt te houden wanneer KAART 1 of KAART 2 wordt weergegeven.Terwijl de gidsaanduiding wordt getoond:Druk op de cursorknop ▲ en dan op de ENTER- of INPUT-knop om het noordelijk halfrond boven te plaatsen.Druk op de cursorknop ▼ en dan op de ENTER- of INPUT-knop om het zuidelijk halfrond boven te plaatsen.Druk op de cursorknop ◀/► en dan op de ENTER- of INPUT-knop om de map horizontaal te schuiven. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| G.B. (ondertiteling voor slechthorenden) | G.B. is een functie waarbij de tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of relevante geluiden wordt weergegeven. Om deze functie te kunnen gebruiken, hebt u een NTSC-formaat videobron of 480i@60 formaat componentvideobron nodig die de G.B. functie ondersteunt. Afhankelijk van de apparatuur of signaalbron is het mogelijk dat de functie niet juist werkt. In dit geval moet u de G.B. functie uitschakelen. WEERGEVENSelecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼ knoppen.AUTO ⇔ SCHAKEL IN ⇔ SCHAKEL UITAUTO: De ondertiteling wordt automatisch weergegeven wanneer het volume wordt stilgezet.SCHAKEL IN: De G.B. functie is ingeschakeld.SCHAKEL UIT: De G.B. functie is uitgeschakeld.• De G.B. wordt niet getoond wanneer het OSD-menu actief is.• Met de G.B. functie worden de dialoog, het verhaal en/of de geluidseffecten van een televisieprogramma of andere videobron weergegeven. De G.B. functie is beschikbaar afhankelijk van de zender en/of de programma-inhoud. |
| MODUSSelecteer de instelling G.B. MODUS uit de volgende opties met de ▲/▼ knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: De G.B. weergeven.TEKST: De tekstgegevens weergeven voor extra informatie zoals nieuwsberichten of een TV-programmagids. De informatie wordt over het volledige scherm weergegeven. Niet alle G.B. programma's hebben tekstinformatie. | |
| KANAALSelecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼ knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4[IMAGE]1: Kanaal 1, primair kanaal/taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen voor een secundaire taal worden gebruikt of ze zijn leeg. | |
OPTIE menu
Vanuit het OPTIE menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een onderdeel met de cursorknopen ▲/▼ en druk op de cursorknop ▶ (of de ENTER knop) om het onderdeel uit te voeren, met uitzondering van de onderdelen LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| AUTOM. ZOEKEN | Via de ▲/▼ knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de invoerpoorten in de onderstaande volgorde. De search wordt gestart vanaf de huidige poort. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven. |
| DIRECT AAN | Via de ▲/▼ knoppen wordt de DIRECT AAN functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer dit op SCHK.IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (17), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie DIRECT AAN en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTOM. UIT(48) is uitgeschakeld. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| AUTOM. UIT | Via de ▲/▼ knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT)  Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99, en wanneer de gepasseerde tijd zonder een signaal of een ongeschikt signaal, de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar deCONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte over “De projector uitzetten” (17). |
| LAMPTIJD | De lamptijd is de gebruiksduur van de lamp, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door op de► (ofENTER/RESET)knop te drukken verschijnt er een dialoogvenster.Om de lamptijd te resetten, selecteer OK door de►knop in te drukken.ANNULEREN ⇒ OKReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "De lamp vervangen" (66, 67). |
| FILTERTIJD | De filtertijd is de gebruiksduur van de luchtfilter, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door op de► (ofENTER/RESET)knop te drukken verschijnt er een dialoogvenster.Om de filtertijd te resetten, selecteer OK door de►knop in te drukken.ANNULEREN ⇒ OKReset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfilter weer te geven.Voor het vervangen van de luchtfilter, zie het gedeelte "Het luchtfilter reinigen en vervangen" (68). |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| MIJN KNOP | Dit onderdeel wordt gebruikt om een van de volgende functies toe te wijzen aanMY BUTTON 1/2op de afstandsbediening (7).(1) Gebruik de ▲/▼ knoppen in het MIJN KNOP menu om een MY BUTTON – (1/2) te selecteren en druk op de ▶ (of ENTER) knop om het dialoogvenster voor de MIJN KNOP instelling weer te geven.(2) Wijs vervolgens d.m.v. de ▲/▼/◀/▶ knoppen één van de volgende functies toe aan de gekozen knop. Druk op de ENTER(of INPUT) knop om de instelling op te slaan.COMPUTER IN1: Stelt poort in opCOMPUTER IN1.COMPUTER IN2: Stelt poort in opCOMPUTER IN2.HDMI: Stelt poort in opHDMI.S-VIDEO: Stelt poort in opS-VIDEO.VIDEO: Stelt poort in opVIDEO.MIJN BEELD: Geeft het MIJN BEELD menu weer (58).MESSENGER: Schakelt de Messengertekst op het scherm aan/uit (Messengerfunctie van de Gebruiksaanwijzing - Netwerkhandleiding).Wanneer er geen tekstgegevens zijn om weer te geven, zal de melding "GEEN MESSENGERDATA" verschijnen.INFORMATIE: Toont de SYSTEM_INFORMATIE, de INPUT_INFORMATIE (54), de NETWERK_INFO (59) of niets.GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (31).Wanneer meer dan één gegeven wordt opgeslagen, verandert de instelling telkensMY BUTTONwordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialoogvenster "Geen opgeslagen data".Wanneer de huidige instelling niet in het geheugen is opgeslagen, verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, drukt u op de ▶ knop om af te sluiten. Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.BEELD MODUS: Verandert de BEELD MODUS (27).FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de filtertijd weer (48).PATROON: Laat het patroon dat is geselecteerd voor PATROON (45) verschijnen of verdwijnen.AV DEMPEN : Zet het beeld en audio aan/uit.D-ZOOM: Schakelt de D-ZOOM modus aan/uit. Gebruik wanneer de D-ZOOM modus is ingeschakeld, de ▲/▼ cursorknoppen voor het afstellen van de vergrottingsverhouding.D-SHIFT: Schakelt de D-SHIFT modus aan/uit. Gebruik wanneer de D-SHIFT modus is ingeschakeld, de ▲/▼/◀/▶ cursorknoppen voor het verplaatsen van het vergrottingsgebied.RESOLUTIE: Schakelt het RESOLUTIE menu aan/uit (37). |
| SIGNAALBRON | Met de ▲/▼ knoppen kan de ingangsaansluiting worden ingesteld die wordt geselecteerd wanneer deMY SOURCE/DOC.CAMERAknop op de afstandsbediening wordt ingedrukt.Selecteer de ingangsaansluiting voor beeldsignalen die is verbonden met een documentencamera.COMPUTER IN1 ⇔ COMPUTER IN2 ⇔VIDEO ⇔ S-VIDEO ⇔ HDMI ⇔ |
| Onderdeel Beschrijving | ||
| SERVICE | Door dit item te selecteren wordt het SERVICE menu weergegeven.Selecteer een item d.m.v. ▲/▼ knoppen, en druk op de ▶ knop (of ENTER) knop op de afstandsbediening om het item uit te voeren. |  |
| VENTI SNELHEIDVia de ▲/▼ knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG modus wordt gebruikt voor highlands e.d. Merk op dat de projector meer geluid maakt wanneer HOOG is ingesteld.HOOG ⇌ NORMAAL | ||
| AUTOM.REGEL.Via de ▲/▼ knoppen kan één van de modi worden geselecteerd.Als SCHAKEL UIT is geselecteerd, is de automatische aanpassingsfunctie uitgeschakeld.FIJN ⇌ SNEL ⇌ SCHAKEL UITFIJN: Fijnere afstelling incl. H SIZE aanpassing.SNEL: Snellere afstelling, H SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHAKEL UIT om de automatische aanpassing uit te schakelen, en voer de aanpassingen manueel uit. | ||
| DUBBELBEELD1. Selecteer een kleurelement van ghost d.m.v. de ◄/► knoppen.2. Pas het geselecteerde element aan d.m.v. de ▲/▼ knoppen om ghost te laten verdwijnen. |  | |
| FILTERMELDINGGebruik de ▲/▼ knoppen voor het instellen van de timer voor het attentiebericht voor het vervangen van het filter.500h ⇌ 1000h ⇌ 2000h ⇌ 3000h ⇌ 4000h ⇌ 5000h ⇌ SCHAKEL UITNa een item te hebben gekozen behalve SCHAKEL UIT, zal het bericht “HERINNERING ***UUR IS VOORBIJ .....” verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (72).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen. Gebruik deze functie om de luchtfilter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector.Maak het filter regelmatig schoon, ook wanneer er geen bericht is.Als de luchtfilter geblokkeerd raakt door stof en dergelijke, zal de interne temperatuur stijgen, waardoor er een storing kan optreden, of de levensduur van de projector kan verkort worden.Zorg ervoor dat de projector in een geschikte gebruiksomgeving wordt gebruikt en let op de toestand van het filter. | ||
(vervolgd op volgende pagina)
| Item Beschrijving | |
| SERVICE (vervolg) | TOETSENSLOTVia de ▲/▼ knoppen wordt de knopvergrendelingsfunctie afgesloten. Wanneer SCHAKEL IN is geselecteerd, zijn de knoppen op de projector vergrendeld, behalve de STANDBY/ON knop.SCHAKEL IN ⇔ SCHAKEL UIT• Gebruik dit om misbruik of per ongeluk aanraken te voorkomen.Deze functie heeft geen enkel effect op de afstandsbediening. |
AFSTAND. FREQUENTIE(1) Gebruik de ▲/▼ knop om de afstandssensor instelling van de Projector te wijzigen (5).1:NORMAAL ⇔ 2:HOOG  (2) Gebruik de ◀/► knoppen om de afstandsbedieningssensor van de projector in of uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITDe standaardinstelling is voor beide 1:NORMAAL en 2:HOOG om aan te staan. Als de afstandsbediening niet correct werkt, moet u een van beide uitschakelen (16).Het is niet mogelijk om beide opties tegelijk uit te schakelen. | |
COMMUNICATIESelecteer dit onderdeel om het COMMUNICATIE menu weer te geven.In dit menu kunt u de instellingen voor seriële communicatie van de projector via de CONTROL-poort configureren. • Selecteer een onderdeel met de ▲/▼ cursorknoppen. Druk vervolgens op de ► knop om het submenu te openen voor het onderdeel dat u hebt geselecteerd. Als u op de ◀ knop drukt in plaats van op de ► knop, gaat u terug naar het vorige menu zonder de instelling te veranderen. Elk submenu kan op de hierboven beschreven manier worden bediend.• Wanneer het COMMUNICATIETYPE (52) is ingesteld op SCHAKEL UIT, kunnen de andere onderdelen van het COMMUNICATIE menu niet meer worden gebruikt.• Voor de werking van de seriële communicatie wordt u verwezen naar de Gebruiksaanwijzing - Netwerkhandleiding. | |
(vervolgd op volgende pagina)

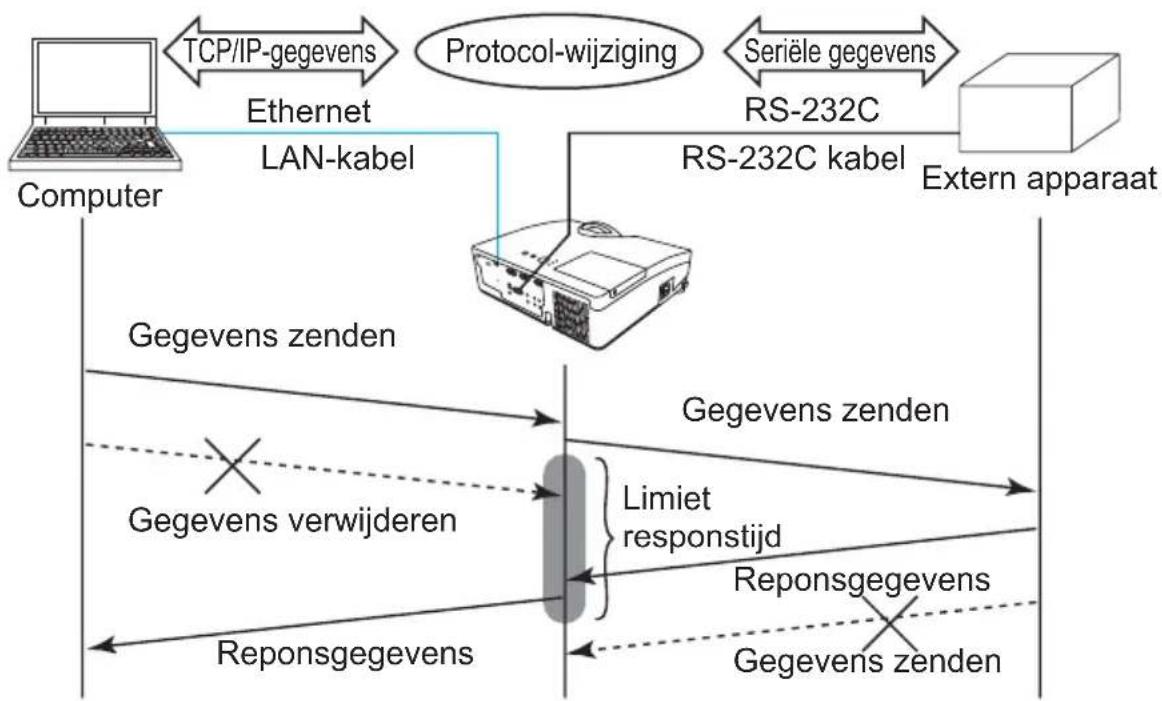

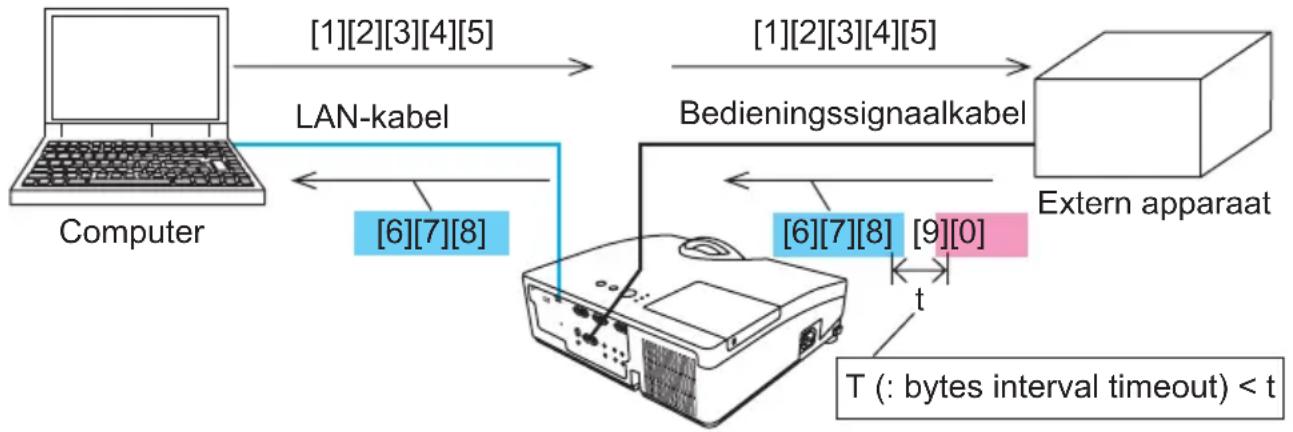

| Item Beschrijving | ||
| SERVICE (vervolg) | COMMUNICATIE (vervolg) | COMMUNICATIETYPESelecteer het communicatietype voor gegevensoverdracht via deCONTROL-poort.NETWERKBRUG ⇔ SCHAKEL UITNETWERKBRUG: Selecteer dit type als u een extern apparaat, zoals een netwerkterminal, via deze projector vanaf de computer wilt bedienen. DeCONTROL-poort accepteert geen RS-232C instructies.(Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie) van de Gebruiksaanwijzing - Netwerkhandleiding)SCHAKEL UIT: Selecteer deze functie om RS-232C instructies te kunnen ontvangen via deCONTROL-poort.SCHAKEL UIT is de standaardinstelling.Wanneer u NETWERKBRUG selecteert, moet u het onderdeel OVERDRACHTMETHODE controleren(onder). |
| SERIÈLE INSTELLINGENSelecteer de serièle communicatie-instelling voor deCONTROL-poort.BAUDSNELHEID4800bps ⇔ 9600bps ⇔ 19200bps ⇔ 38400bpsPARITEITGEEN ⇔ ONEVEN ⇔ EVENDe BAUDSNELHEID wordt vast ingesteld op 19200 bps en de PARITEIT op GEEN wanneer het COMMUNICATIETYPE is ingesteld op SCHAKEL UIT(lierboven). | ||
| OVERDRACHTMETHODESelecteer de overdrachtmethode voor de communicatie die via de NETWERKBURG vanaf deCONTROLpoort plaatsvindt.HALF-DUPLEX ⇔ VOLLEDIG DUPLEXHALF DUPLEX: Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, maar slechts in één richting tegelijk, of zenden of ontvangen van gegevens.VOLLEDIG DUPLEX: Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, dit wil zeggen gelijktijdig zenden en ontvangen van gegevens.HALF DUPLEX is de standaardinstelling.Wanneer u de HALF DUPLEX methode selecteert, moet u de onderdelen LIMIET RESPONSTIJD en BYTES INTERVAL TIMEOUT controleren(53). | ||
| SERVICE (vervolg) | COMMUNICATIE (vervolg) | LIMIET RESPONSTIJDSelecteer de tijdsperiode dat gewacht moet worden op responsgegevens vanaf een ander apparaat dat via de NETWERKBRUG en HALF DUPLEX vanaf deCONTROLpoort communiceert.SCHAKEL UIT ⇔ 1s ⇔ 2s ⇔ 3sSCHAKEL UIT: Selecteer deze modus als het niet nodig is om de respons te controleren van het apparaat waarnaar de projector de gegevens zendt. In deze modus kan de projector continu gegevens vanaf de computer zenden.1s/2s/3s: Selecteer de tijdsperiode dat de projector moet wachten op een respons van het apparaat waarnaar de projector gegevens zendt. Tijdens het wachten op een respons zendt de projector geen gegevens uit vanaf deCONTROLpoort.Dit menu is alleen beschikbaar wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE en HALF DUPLEX is geselecteerd voor de OVERDRACHTMETHODE(52).SCHAKEL UIT is de standaardinstelling. |
| BYTES INTERVAL TIMEOUTSelecteer het blanco tijdsinterval dat bepaalt dat de responsgegevens zijn afgelopen in de toestand waarin via de NETWERKBRUG en HALF DUPLEX vanaf deCONTROLpoort wordt gecommuniceerd.50ms ⇔ 100ms ⇔ 150ms ⇔ 200msDit menu is alleen beschikbaar wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE en HALF DUPLEX is geselecteerd voor de OVERDRACHTMETHODE(52).50ms is de standaardinstelling. | ||
(vervolgd op volgende pagina)
| Item Beschrijving | |||
| SERVICE (vervolg) | INFORMATIEDoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd “INPUT_INFORMATIE”. Het toont de informatie over de huidige invoer.   • Het “STILZETTEN” bericht in het dialoogvenster betekent dat de vergrendelingsfunctie werkt.• Dit item kan niet worden geselecteerd voor geen signaal en sync uit• Als de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordt de MIJN TEKST weergegeven samen met de invoerinformatie in het INPUT_INFORMATIE venster (65). | ||
| FABRIEKSRESETDoor SCHAKEL IN te selecteren d.m.v. de ▶ cursorknoppen deze functie uit. Door deze functie zullen alle items in alle menu's terugkeren naar hun oorspronkelijke instelling. Merk op dat de LAMPTIJD, FILTERTIJD, TAAL, FILTERMELDING, NETWERK, UIT(STANDBY), VEILIGHEID instellingen en sommige andere instellingen niet zijn teruggesteld.ANNULEREN ⇒ OK | |||
NETWERK menu
Vergeet niet dat onjuiste netwerkinstellingen op deze projector storingen op het netwerk kunnen veroorzaken. Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk.
Selecteer "NETWERK" uit het hoofdmenu om toegang te krijgen tot de volgende functies.
Selecteer een item d.m.v. de ▲/▼-cursorknoppen op de projector of de afstandsbediening en druk op de ▶-cursorknop op de projector of afstandsbediening of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.
Raadpleeg de Gebruiksaanwijzing - Netwerkhandleiding voor meer informatie over het gebruik van NETWERK.
N.B. • Indien u geen SNTP gebruikt (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing - Netwerkhandleiding), dan moet u de DATUM EN TIJD instellen tijdens de initiële installatie.
- De netwerkfunctie is uitgeschakeld wanneer de projector uit (standby) staat als het UIT(STANDBY) item is ingesteld op SPAARSTAND. Zet UIT(STANDBY) op NORMAAL en sluit het toestel vervolgens aan op het netwerk (39).
| Item Beschrijving | ||
| INSTELLEN | Als dit item wordt geselecteerd, zal het INSTELLEN menu voor het netwerk worden geopend.Gebruik de ▲/▼-knappen om een item te selecteren en de ▶-knop of de ENTERknop op de afstandsbediening om het item uit te voeren. | |
| DHCP (Dynamic Host Configuration Protocol) | Gebruik de ▲/▼-knappen om DHCP in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op het netwerk.Wanneer de “DHCP”-instelling verandert in “SCHAKEL IN”, duurt het een tijdje voordat het IP-adres van de DHCP-server wordt ontvangen.Auto IP-functie zal een IP-adres toegewezen krijgen als de projector geen IP- adres van de server kon verkrijgen, zelfs wanneer DHCP op “SCHAKEL IN” staat. | |
(vervolgd op volgende pagina)
| Item Beschrijving | ||
| INSTELLEN (vervolg) | IP-ADRES | Gebruik de ▲/▼/◄/►-knoppen om het IP-ADRES in te voeren.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.· Het IP-ADRES is het nummer dat deze projector identificeert op het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben.· Het IP-ADRES “0.0.0.0” is niet toegelaten. |
| SUBNETMASKER | Gebruik de ▲/▼/◄/►knoppen om hetzelfde SUBNETMASKER in te stellen als op uw computer.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.· Het SUBNETMASKER "0.0.0.0" is niet toegelaten. | |
| STANDAARD GATEWAY | Gebruik de ▲/▼/◄/►-knoppen om het STANDAARD GATEWAY-adres (een knooppunt op een computernetwerk dat dient als toegangspunt voor een ander netwerk) in te voeren.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. | |
| DNS SERVER | Gebruik de ▲/▼/◄/►-knoppen om het DNS SERVER-adres in te voeren.De DNS SERVER is een systeem om domeinnamen en IP-adressen op het Netwerk te beheren. | |
| TIJDSVERSCHIL | Gebruik de ▲/▼-knoppen om het TIJDSVERSCHIL in te voeren.Stel hetzelfde TIJDSVERSCHIL in als op uw computer.Gebruik de ►-knop om terug te keren naar het menu na de instelling van het TIJDSVERSCHIL. | |
| DATUM EN TIJD | Gebruik de ▲/▼/◄/►-knoppen om het Jaar in te voeren (laatste twee cijfers), Maand, Datum, Uur en Minuten.· De projector zal deze instelling overschrijven en DATUM EN TIJD-informatie van de Tijdserver ophalen wanneer SNTP is ingeschakeld. (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing - Netwerkhandleiding) | |
(vervolgd op volgende pagina)
| Item Beschrijving | |
| PROJECTORNAAM | (1) Gebruik de ▲/▼-knoppen in het NETWERK-menu om de PROJECTORNAAM te selecteren en druk op de ►-knop. Het dialoogvenster PROJECTORNAAM zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog niets is geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►-knoppen en de ENTER of INPUT knop om tekens te selecteren en in te voeren. Om 1 teken tegelijk te wissen, kunt u op de RESET knop drukken of drukt u tegelijkertijd op de ◀ knop en de INPUT knop. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle tekens worden gewist.Voor de PROJECTORNAAM kunnen maximaal 64 tekens worden ingevoerd.(3) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲/▼-knop om de cursor naar één van de eerste 3 regels te bewegen en gebruikt u de ◀/►-knoppen om de cursor naar het teken te bewegen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop werd ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ►, ENTER of INPUT knop. Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ◀, ENTER of INPUT knop. |
(vervolgd op volgende pagina)

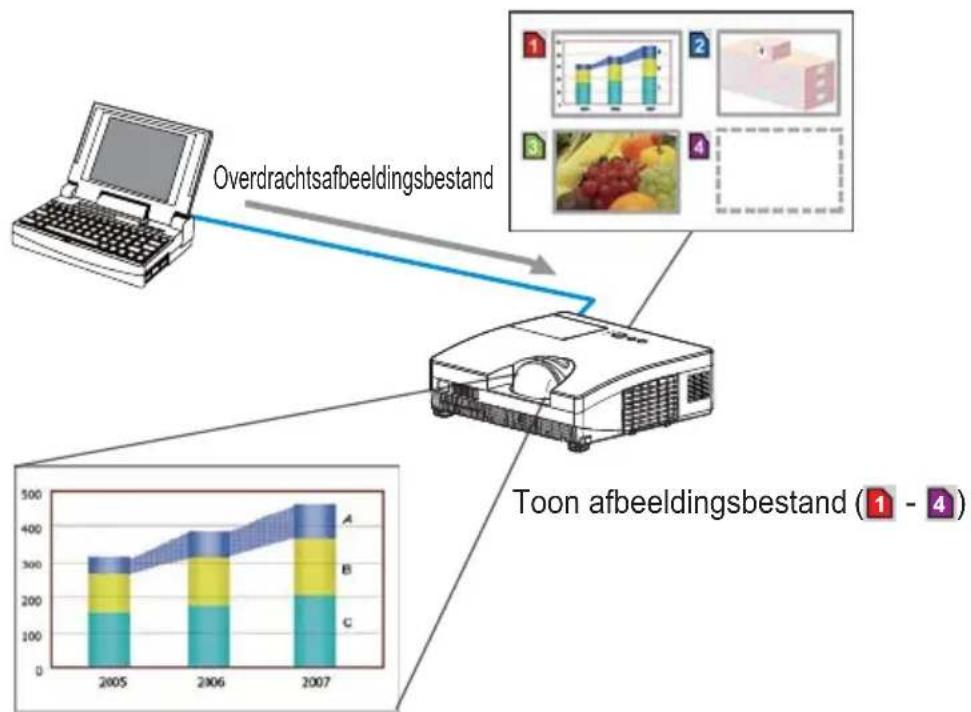

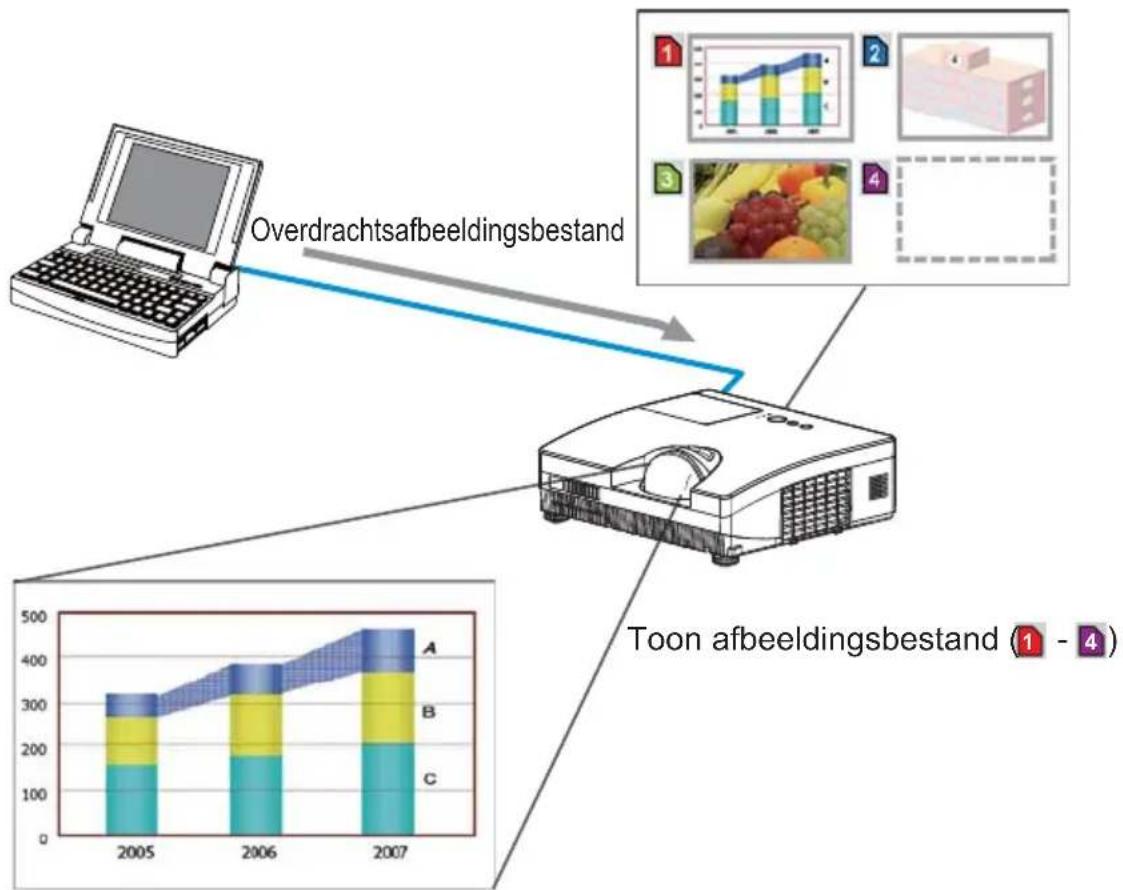

| Item Beschrijving | |
| MIJN BEELD | Als u dit onderdeel selecteert, wordt het MIJN BEELD menu weergegeven.De toepassingssoftware "PJImage" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼ knoppen om een onderdeel te selecteren dat een stil beeld is bij de MIJN BEELD (MN MIJN BEELD (afbeeldingsoverdracht) weergave van de Gebruiksaanwijzing - Netwerkhandleiding) en de ►knop of ENTER knop om het beeld weer te geven.Het item zonder opgeslagen beeld kan niet worden geselecteerd.De beeldnamen worden elk weergegeven in 16 tekens of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼-knoppen.Om terug te keren naar het menuDruk op de ◀-knop op de afstandsbediening.Wissen van het weergegeven beeld en het bronbestand op de projector.(1) Druk op de RESET knop op de afstandsbediening tijdens de weergave van een beeld om het MIJN BEELD - VERWIJDEREN menu weer te geven.(2) Druk op de ►knop om het wissen uit te voeren.Om te stoppen met wissen, drukt u op de ◀knop. |
| AMX D.D. (AMX Device Discovery) | Gebruik de ▲/▼ knoppen om AMX Device Discovery IN/UIT te schakelen.SCHAKEL IN ⇔ SCHAKEL UITWanneer u SCHAKEL IN selecteert, kan de projector worden gedetecteerd door AMX apparatuur die is aangesloten op hetzelfde netwerk. Bezoek de AMX website voor meer informatie omtrent AMX Device DiscoveryURL: http://www.amx.com/ |
(vervolgd op volgende pagina)
| Item Beschrijving | |
| INFORMATIE | Door dit item te selecteren wordt het NETWERK_INFORMATIE dialoogvenster weergegeven om de netwerkinstellingen te bevestigen. Alleen de eerste 16 tekens van de projectornaam worden weergegeven.Er wordt niets weergegeven in het “PROJECTORNAAM” veld voordat u dit item zelf heeft ingesteld (57).Als het spanningsniveau van de batterij voor de ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij zoals het hoort (69).IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geven “0.0.0.0” aan als de DHCP op SCHAKEL IN staat en de projector geen adres van de DHCP-server krijgt. |
| SERVICE | Uitvoeren van dit onderdeel herstart en initialiseert de netwerkfuncties.Kies de HERSTART UITVOEREN met de ▶-knop. Gebruik vervolgens de ▶-knop om uit te voeren. Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als aan is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART UITVOEREN zou het NETWERK menu niet kunnen worden bediend gedurende ong. 30 seconden. |
VEILIGHEID menu
Deze projector is uitgerust met beveiligingsfuncties. Vanaf het VEILIGHEID menu kunnen de onderdelen getoond in de onderstaande tabel worden uitgevoerd. Voor gebruik van het VEILIGHEID menu: U moet de gebruikersregistratie uitvoeren voordat u de beveiligingsfuncties kunt gebruiken.
Toegang tot het VEILIGHEID menu
- Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VOER PASWOORD IN te selecteren en druk dan op de ▶ (of ENTER) knop. Het VOER PASWOORD IN vak wordt weergegeven.
- Gebruik de ▲/▼/◄/► knoppen om het geregistreerde paswoord in te voeren. Het standaard paswoord is 5010. U kunt dit paswoord veranderen (onder). Breng de cursor naar de rechterkant van het VOER PASWOORD IN vak en druk op de ► (of ENTER) knop om het VEILIGHEID menu weer te geven.
- Het verdient aanbeveling het op de fabriek ingestelde standaard paswoord zo spoedig mogelijk te veranderen.
- Als er een verkeerd paswoord wordt ingevoerd, zal het VOER PASWOORD IN vak opnieuw worden weergegeven. Als er 3 maal een verkeerd paswoord wordt ingevoerd, zal de projector worden uitgeschakeld. Naderhand zal de projector telkens worden uitgeschakeld als er een verkeerd paswoord wordt ingevoerd.
- U kunt de onderdelen kiezen die in de onderstaande tabel worden getoond.
Als u het paswoord bent vergeten

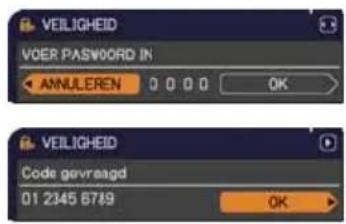

(1) Terwijl het VOER PASWOORD IN vak wordt weergegeven, houdt u ongeveer 3 seconden de RESET-knop ingedrukt (of u drukt de cursorknop en de INPUT-knop gedurende deze tijd tegelijk in).
(2) Er wordt een 10-cijferige informatiecode weergegeven. Neem contact op met uw dealer en geef de 10-cijferige informatiecode door.
U ontvangt uw paswoord nadat de gebruikersregistratie is gecontroleerd.
- Als er gedurende ongeveer 55 seconden geen toetsinvoer is terwijl de informatiecode wordt weergegeven, zal het menu worden gesloten. Indien nodig, herhaalt u de procedure vanaf stap (1).
| Onderdeel Beschrijving | ||
| VEILIGH. PASW. VERANDEREN | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDEREN te selecteren en druk dan op de ▶ (of ENTER) knop om het VOER NIEUW PASWOORD IN vak weer te geven.(2) Gebruik de ▲/▼/◄/► knoppen om het nieuwe paswoord in te voeren.(3) Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN vak, druk op de ▶ (of ENTER) knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.(4) Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ▶ (of ENTER) knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak nu een notitie van het paswoord.Druk op de ▶ (of ENTER) knop om het NOTEER NIEUW PASWOORD vak te sluiten.• Zorg dat u het paswoord niet vergeet. |    |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | ||
| Mijn Scherm PASWOORD | De Mijn Scherm PASWOORD functie kan worden gebruikt om toegang te verbieden tot de Mijn Scherm functie en voorkomen dat het huidig geregistreerde Mijn Scherm beeld wordt overschreven.1 Het Mijn Scherm PASWOORD inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Mijn Scherm PASWOORD PASWOORD te selecteren en druk de ▶ (of ENTER) knop in om het Mijn Scherm PASWOORD aan/uit menu weer te geven.1-2 Gebruik de ▲/▼ knoppen in het Mijn Scherm PASWOORD aan/uit menu om SCHAKEL IN te selecteren. De VOER NIEUW PASWOORD IN box (klein) zal worden weergegeven.1-3 Gebruik de ▲/▼/◀/▶ knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van de VOER NIEUW PASWOORD IN box (klein) en druk op de ▶ (of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in.1-4 Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ▶ (of ENTER) knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak een notitie van het paswoord.Druk op de ▶ (of ENTER) knop om terug te keren naar het Mijn Scherm PASWOORD aan/uit menu.Wanneer een PASWOORD wordt ingesteld voor Mijn Scherm:• De Mijn Scherm registratiefunctie (en menu) zullen onbeschikbaar zijn.• Het Mijn Sch. Vast menu zal onbeschikbaar zijn.• De OPSTARTEN instelling zal vergrendeld zijn op Mijn Scherm (en het menu zal onbeschikbaar zijn).Het Mijn Scherm PASWOORD uitschakelen zal een normale werking van deze functies toelaten.• Vergeet uw Mijn Scherm PASWOORD niet.2 Het Mijn Scherm PASWOORD uitschakelen2-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven.Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm PASWOORD aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 2-1.3 Als u uw PASWOORD bent vergeten3-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Inquiring Code van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |  |
 VOER NIEUW PASWOORD IN box (klein) | ||
 | ||
 | ||
| (of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| (of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| of ENTER) knop om de OPNIEUW NIEU W PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in. | ||
| of ENTER) knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWORLDANOSA | ||
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| PIN LOCK | PIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.1 De PIN LOCK inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu PIN LOCK te selecteren en druk de ▶ (of ENTER) knop in om het PIN LOCK aan/uit menu weer te geven1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK aan/uit menu om SCHAKEL IN te selecteren en de Voer PIN Code in box zal worden weergegeven.1-3 Voer een PIN Code in van 4 tekens d.m.v. ▲/▼/◀/▶, COMPUTER (of INPUT) knoppen. De Opnieuw PIN Code box zal verschijnen. Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code registratie voltooid.Indien er geen toesteninvoer is gedurende ongeveer 55 seconden terwijl de Voer PIN Code in box of de Opnieuw PIN Code box wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de power knop is uitgeschakeld, de Voer PIN Code in box worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal de Voer PIN Code in box opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen knopeninvoer is gedurende ongeveer 5 minuten terwijl de Voer PIN Code in box wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de wisselstroom werd uitgeschakeld.Vergeet uw PIN Code niet.2 De PIN LOCK uitschakelenVolgt de procedure in 1-1 to weergave de PIN LOCK aan/uit menu.2-2 Gebruik de ▲/▼ knoppen om SCHAKEL UIT te selecteren en de Voer PIN Code in box zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen.Als er 3 keer een onjuist PIN Code wordt ingevoerd, wordt het menu gesloten.3 Indien u uw PIN Code bent vergetenTerwijl het vak Voer PIN Code in wordt weergegeven, houdt u ongeveer 3 seconden de RESET-knop ingedrukt (of u drukt de◀ cursorknop en de INPUT-knop gedurende deze tijd tegelijk in).De Inquiring Code van 10 cijfers zal worden weergegeven.Indien er geen knopeninvoer is voor ongeveer 5 minuten terwijl de Code gevraagd wordt weergegeven, zal de projector worden uitgeschakeld.3-2 Contacteer uw verdeler met de Code gevraagd van 10 cijfers.Uw PIN Code zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.    |
| TRANSITIE DETECTOR | Transitiedetectoralarm aangegeven hieronder kan verschijnen op het scherm, als de projector is verschoven of opnieuw geïnstalleerd.Het Transitiedetectoralarm kan op het scherm verschijnen, als de SPIEGEL-instelling is gewijzigd.Om het signaal opnieuw weer te geven, zet u deze functie op SCHAKEL UIT.Nadat het TRANSITIE DETECTOR AAN alarm ongeveer 5 minuten is weergegeven, zal de lamp uitgaan.De keystone-instelfunctie is niet beschikbaar zolang de Transitie Dectector functie is ingeschakeld.1 De TRANSITIE DETECTOR inschakelenGebruik de ▲/▼ knoppen in het VEILIGHEID menu om de TRANSITIE DETECTOR te selecteren en druk dan op de►(of ENTER) knop om het TRANSITIE DETECTOR aan/uit menu weer te geven. Selecteer SCHAKEL IN zodat de huidige hoek en SPIEGEL-instelling worden opgenomen.Gebruik de ▲/▼ knoppen om in het TRANSITIE DETECTOR aan/uit menu de instelling SCHAKEL IN te selecteren.Selecteer SCHAKEL IN zodat de huidige hoek- en SPIEGEL-instelling worden opgenomen. Het VOER NIEUW PASWOORD IN vak (klein) wordt weergegeven.Gebruik de ▲/▼/◄/► knoppen om een paswoord in te voeren.Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN vak (klein), druk op de►(of ENTER)knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de►(of ENTER)knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak een notitie van het paswoord.Druk op de►(of ENTER)knop om terug te keren naar het TRANSITIE DETECTOR aan/uit menu.Zorg dat u uw TRANSITIE DETECTOR paswoord niet vergeet.Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de wisselstroom werd uitgeschakeld.Het is mogelijk dat deze functie niet juist werkt wanneer de projector niet stabiel staat wanneer SCHAKEL IN wordt geselecteerd.De TRANSITIE DETECTOR uitschakelenVolg de procedure in 1-1 om het TRANSITIE DETECTOR aan/uit menu weer te geven.Selecteer SCHAKEL UIT zodat het VOERPASWOORD IN vak (groot) verschijnt. Voer het geregistreerde paswoord in en het scherm keert terug naar het TRANSITIE DETECTOR aan/uit menu.Als een verkeerd paswoord wordt ingevoerd, zal het menu sluiten. Indien nodig, herhaalt u de procedure vanaf stap 2-1.Indien u uw paswoord bent vergetenVolg de procedure in 1-1 om het TRANSITIE DETECTOR aan/uit menu weer te geven.Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in de box.Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |
| WACHTW. MIJN TEKST | De WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven. MIJN TEKST aan/uit menu. Wanneer het paswoord is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGAVE instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.1 WACHTW. MIJN TEKST inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST te selecteren en druk op de ▶ (of ENTER) knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.1-2 Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST aan/uit menu om SCHAKEL IN te selecteren. De VOER NIEUW PASWOORD IN box (klein) zal worden weergegeven.1-3 Gebruik de ▲/▼/◀/▶ knoppen om het paswoord in te voeren. Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN vak (klein), druk op de ▶ (of ENTER) knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.1-4 Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ▶ (of ENTER) knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak een notitie van het paswoord.Druk op de ▶ (of ENTER) knop om terug te keren naar het WACHTW. MIJN TEKST aan/uit menu.2 WACHTW. MIJN TEKST uitschakelen2-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven.Voer het geregistreerde paswoord in en het scherm zal terugkeren naar het WACHTW.MIJN TEKST aan/uit menu.Indien een onjuist paswoord wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 2-1.3 Als u uw paswoord bent vergeten3-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De code gevraagd van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |
 | |
 | |
| VOER NIEUW PASWOORD IN box (klein) | |
 | |
 | |
 | |
| VOER PASWOORD IN box (groot) | |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | ||
| MIJN TEKST WEERG. | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. te selecteren en druk de ▶ (of ENTER) knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇌ SCHAKEL UITIndien ingesteld op SCHAKEL IN, zal de ingevoerde MIJN TEKST worden weergegeven op het OPSTARTEN scherm en in het INPUT_INFORMATIE dialoogvenster.• Deze functie is slechts beschikbaar wanneer de WACHTW.MIJN TEKST functie is SCHAKEL UIT. |    |
| MIJN TEKST BIJW. | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID om het MIJN TEKST BIJW.menu te selecteren en druk op de ▶ (of ENTER) knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.(2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels. Indien er nog niets werd geschreven, zullen de regels leeg zijn. Gebruik de ▲/▼/◄/► knoppen en de ENTER (of INPUT) knop om tekens te selecteren en in te voeren. Om 1 teken tegelijk te wissen, drukt u op de RESET-knop (of u drukt de ◀ en INPUT-knop tegelijk in). Als u de cursor naar VERWIJDEREN of ALLES WISSEN op het scherm beweegt en op de ENTER (of INPUT) knop drukt, zullen 1 of alle tekens worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◀/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER (of INPUT) knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ▶ (of ENTER/INPUT) knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ◀ (of ENTER/INPUT) knop.• De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT. |    |
Onderhoud
De lamp vervangen
Een lamp heeft een beperkte levensduur. Als u de lamp gedurende lange periodes gebruikt, kan dat ertoe leiden dat de beelden donkerder worden of de kleurtoon zwakker. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken.
Het is aanbevolen om een nieuwe lamp klaar te houden en om de lamp vroeg te vervangen. Om een nieuwe lamp in te kopen, contacteert u uw dealer en geeft u het lamptypenummer op.
Typenummer: DT01091
De lamp vervangen
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector minstens 45 minuten afkoelen.
- Bereid een nieuwe lamp voor. Indien de projector is gemonteerd aan het plafond, of als de lamp is gesprongen, vraag de dealer dan ook om de lamp te vervangen.
In geval van vervanging door u zelf, volg de volgende procedure.
- Draai de schroef van de lampdeksel (gemarkeerd met pijl) los en verwijder vervolgens de lampdeksel door dit te verschuiven en op te tillen.
- Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp zachtjes op met de handvatjes. Maak nooit andere schroeven los.
- Voer de nieuwe lamp in en draai de 2 schroeven van de lamp die waren losgemaakt in het voorgaande proces opnieuw stevig vast om de lamp vast te zetten.
- Pas de nokken en uitsparingen van de lampdeksel en de projector op elkaar en schuif de lampdeksel weer op zijn plaats. Draai vervolgens de schroef van de lampdeksel weer vast.
- Schakel de projector in en stel de lamptijd opnieuw in d.m.v. het puntje LAMPTIJD in het OPTIE-menu.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op GEAVANCEERD in het menu d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER) knop.
(3) Richt de cursor op OPTIE in de linker kolom van het menu d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER) knop.
(4) Richt de cursor op LAMPTIJD d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER/RESET) knop. Er verschijnt een dialoogvenster.
(5) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.
Lampdeksel
⚠️VOORZICHTIG ▶ Raak de interne onderdelen van de projector niet aan terwijl de lamp verwijderd is.
N.B. • Reset de lamptijd alleen wanneer u de lamp hebt vervangen. Zo is de indicatie over de lamp altijd juist.
De lamp vervangen (vervolg)
Waarschuwing i.v.m. de lamp
HOOG VOLTAGE
HOGE TEMPERATUUR
HOGE DRUK
⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik en stof met kleine glasdeeltjes uit de uitlaatgaten van de projector naar buiten komen.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp. Deponeer het niet bij het gewone vuilnis. Verwijder het in overeenstemming met de milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor het weggooien van dit product contacteert u uw lokale gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).
Voor verdere informatie, bel uw leverancier.
Ontkoppel de stekker uit het stop- contact
- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Let op, glasschervan kunnen de interne onderdelen van de projector beschadigen of u verwonden als u de projector opent. Probeer dus de projector niet zelf te reinigen en de lamp niet zelf te vervangen.
- Als de lamp breekt (wat gepaard gaat met een luide knal), moet u de kamer goed verluchten en ervoor zorgen dat u het gas of de kleine deeltjes die uit de uitlaatgaten naar buiten komen niet inademt of in contact laat komen met uw ogen of mond.
- Alvorens u de lamp vervangt, schakelt u de projector uit en trekt u de stroomkabel uit. Wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. Als u de lamp vastneemt terwijl ze nog heet is, kunt u brandwonden oplopen en kan de lamp ook beschadigd worden.
- Schroef nooit een schroef los, behalve de aangeduide schroeven (gemarkkeerd met een pijl).
- Open de lampbehuizing niet terwijl de projector aan het plafond hangt. Dat is gevaarlijk, want als de lamp is gebroken, zullen de stukken glas eruitvallen wanneer de behuizing wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als die niet gebroken is.
- Gebruik de projector niet met de lampbehuizing verwijderd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.
- Gebruik alleen de lamp van het gespecifieerde type. Gebruik van een lamp die niet voldoet aan de lampspecificaties van deze projector, kan leiden tot brand, beschadiging of een kortere levensduur van de projector.
- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.
- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.
- Als u de lamp gedurende langere tijd niet gebruikt, kan dat ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen. Die kunnen een defect veroorzaken.
Het luchtfilter reinigen en vervangen
Het luchtfilter bevat twee soorten filters. Gelieve periodiek het luchtfilter te controleren en schoon te maken. Indien de indicatoren of een melding aandringen dat u het luchtfilter vervangt, doe dit dan zo snel mogelijk. Als de filters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen. Voor nieuwe filters dient u uw dealer het volgende typenummer door te geven.
Typenummer : UX35971 (Filtereenheid)
Wanneer u de lamp vervangt, vervang dan ook het luchtfilter.
Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2 Gebruik een stofzuiger op en rond de filterbehuizing. - Pak de knoppen van het filterdeksel vast en trek het filterdeksel naar boven om dit te verwijderen.
4 Gebruik een stofzuiger voor de filteropening van de projector. - Neem het filter met de fijne mazen naar buiten terwijl u het filterdeksel vasthoudt. Wij raden u aan het filter met de grove mazen in het filterdeksel te laten.
- Gebruik de stofzuiger om beide kanten van het filter met de fijne mazen schoon te maken terwijl u het filter zo vasthoudt dat dit niet in de stofzuiger wordt gezogen. Houd de stofzuiger tegen de binnenkant van het filterdeksel om het filter met de grove mazen schoon te maken. Als de filters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen.
- Plaats het filter met de fijne mazen op het filter met de grove mazen, met de genaaide kant naar boven.
8 Zet de filtereenheid terug in de projector. - Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD-item in het SNELMENU.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op FILTERTIJD d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER/RESET) knop. Er verschijnt een dialoogvenster.
(3) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de filtertijd gereset.
- Filterdeksel
Knoppen van het filterdeksel
Filter (fijne mazen)
⚠ WAARSCHUWING ▶ Voor verzorging van het luchtfilter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen.
▶Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.
OPMERKING • Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter.
- De projector zou de de melding als "CONTROLEER DE LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.
Vervanging interne klok batterij
Opraken van de batterij zorgt ervoor dat de klok niet correct werkt. Als de klok niet correct loopt of is gestopt, gelieve de batterij volgens de volgende procedures te vervangen.
- Zet de projector uit, en haal het netsnoer uit het stopcontact. Laat de projector voldoende afkoelen.
- Nadat u er zeker van bent dat de projector voldoende is afgekoeld, draai de projector langzaam om, zodat de onderkant naar boven wijst.
- Draai het batterijdeksel volledig in de richting die wordt aangegeven met "OPEN". Gebruik hiervoor een munt of iets dergelijks en til het deksel op om deze te verwijderen.
- Haal de batterij eruit met behulp van een schroevendraaier met platte kop of iets dergelijks. Druk zachtjes met uw vinger op de batterij omdat deze anders eruit kan vallen.
- Vervang de batterij met een nieuwe HITACHI MAXELL, artikelnr. CR2032 of CR2032H. Schuif de batterij onder de kunststof klem en druk deze in de houder totdat deze vastklikt.
- Plaats de batterijdeksel weer op zijn plek, en draai het vervolgens om vast te zetten in de richting aangegeven als "CLOSE" met iets als een munt.
⚠ WARNING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen van de batterij. Laad niet op, demonteer niet en gooi niet in vuur. Onjuist gebruik kan ook resulteren in het scheuren of lekken, en dat kan leiden tot vuur, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de batterijen die aangegeven zijn.
- Let erop dat plus en min-gaten juist zijn gealigneerd bij het plaatsen van een batteij.
- Houd een batterij buiten het bereik van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Maak geen kortsluiting en soldeer een batterij niet.
- Stop een batterij niet in vuur of water. Houd batterijen op een donkere, koele en droge plek.
- Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
Andere verzorging
Binnenkant van de projector
Om te zorgen dat uw projector veilig is in gebruik, moet u hem ongeveer om het jaar laten schoonmaken en inspecteren bij uw verdeler.
De lens onderhouden
- Indien de lens gebreken vertoont, vuil of wazig is, kan dit de oorzaak zijn van verslechtering van de weergavekwaliteit. Behandel de projector voorzichtig om te voorkomen dat de lens bekrast of verontreinigd wordt.
-
Als de lens vuil of wazig geworden is, de lens als volgt reinigen.
-
Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
-
Nadat u geconstateerd hebt dat de projector voldoende is afgekoeld, veegt u de lens zachtjes schoon met een commercieel verkrijgbaar lensreinigingsdoekje. Raak de lens niet rechtstreeks met de hand aan.
De behuizing en de afstandsbediening onderhouden
Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
- Nadat u hebt geconstateerd dat de projector voldoende is afgekoeld, wrijft u de lens lichtjes schoon met gaas of een zachte doek.
Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon nadat u de doek eerst goed hebt uitgeknepen. Veeg de projector dan voorzichtig af met een zachte, droge doek.
⚠ WAARSCHUWING ▶ Alvorens u met het onderhoud te beginnen, moet u ervoor zorgen dat stroomkabel niet is aangesloten en moet u de projector vervolgens voldoende laten afkoelen. Onderhoud van de projector bij hoge temperatuur kan brandwonden en/of defecten in de projector veroorzaken.
▶ Probeer nooit zelf de binnenkant van de projector te onderhouden. Dat kan gevaarlijk zijn.
▶Vermijd dat de projector vochtig wordt of dat er vocht in de projector terechtkomt. Dat zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aërosols of spuitbussen.
⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar kan ook ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.
- Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.
▶ Blink niet op of wrijf niet met harde voorwerpen.
Oplossingen vinden
Als zich een abnormale situatie voordoet, hou dan onmiddellijk op met de projector te gebruiken.
⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Wanneer u zeker bent dat de rook of geur zijn gestopt, neemt u contact op met uw dealer of onderhoudsbedrijf.
Als er zich een probleem voordoet met de projector, worden de volgende controles en maatregelen aanbevolen voordat u een herstelling aanvraagt. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.
(Vervolgd op volgende pagina)
Gerelateerde berichten
Wanneer een bericht verschijnt, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven. Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.
| Bericht Beschrijving | |
| [7044]COMPUTER IN 1GEEN INGANGSSIGNAAL | Er is geen ingangssignaal. Controleer de signaalinvoerverbinding en de status van de signaalbron. |
| [IX858]COMPUTER IN 1SYNC IS BUITEN BEREIK123KHz123Hz | De horizontale of verticale frequentie van het ingangssignaal bevindt zich niet binnen het opgegeven bereik. Controleer de specificaties voor uw projector of die voor de signaalbron. |
| [IV25C]COMPUTER IN 1ONJUISTE SCANFREQUENTIE | Er komt een ongeschikt signaal binnen. Controleer de technische gegevens van uw projector of die van de signaalbron. |
| De interieurtemperatuur is te hoog of is in een korte tijd hoger of lager geworden.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakelt u de stroom weer in.Is er een luchtdoorlaatopening geblokkeerd?Is het luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Wordt er warme of koele lucht van een airconditioning of een dergelijk apparaat direct op de projector geblazen?Als dezelfde indicatie wordt weergegeven na de oplossing van het probleem, stel dan het item VENTI SNELHEID of het item SERVICE in het OPTIE-menu in op HOOG. | |
 CONTROLEER DE LUCHTSTROOM | |
| [4T68]HERINNERING4000 UUR IS VOORBIJ NA DE LAATSTEFILTER CONTROLE.FILTER-ONDERHOLD IS ESSENTEEL.RESET DE FILTERTLD OM DEWAARSCHUWINGSMELDING TE VERWIUDEREN.ZIE HANDLEIDING VOOR VERDERE INFORMATIE. | Bij het reinigen van het luchtfilter moet u op het volgende letten.Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het en raadpleeg daarbij de sectie "Het luchtfilter reinigen en vervangen" van deze handleiding.Denk eraan om de filtertimer te resetten nadat u het luchtfilter hebt schoongemaakt of vervangen (48). |
| (ZH34)NIET BESCHIKBAAR | De knoppen kunnen niet worden bediend (7). |
Over de controlelampjes
Als de werking van de controlelampjes POWER, TEMP en LAMP anders zijn dan anders, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven.
| POWER T | EMP LAMP | Beschrijving | |
| BrandendInOranje | isuit | isuit | De projector staat stand-by.Raadpleeg de sectie "Stroom aan/uit ". |
| KnipperendInGroen | isuit | isuit | De projector is aan het opwarmen.Even geduld. |
| BrandendInGroen | isuit | isuit | De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd. |
| KnipperendInOranje | isuit | isuit | De projector is aan het afkoelen.Even geduld. |
| KnipperendInRood | (om het even) | (om het even) | De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER-indicatorlampje stopt met knipperen en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen. |
| KnipperendInRoodofBrandendInRood | isuit | BrandendInRood | De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, vervang dan de lamp en raadpleeg daarbij de "De lamp vervangen" sectie. |
| KnipperendInRoodofBrandendInRood | isuit | KnipperendInRood | De lampbehuizing is niet op de juiste manier bevestigd.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lampbehuizing nog goed bevestigd is. Schakel na eventueel onderhoud de stroom weer in.Als dezelfde indicatie nog wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
(Vervolgd op volgende pagina)
Over de controlelampjes (vervolg)
| POWER TEM P LAMP | Beschrijving | ||
| KnipperendInRoodofBrandendInRood | KnipperendInRood | isuit | De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakelt u de stroom weer in.Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
| KnipperendInRoodofBrandendInRood | BrandendInRood | isuit | Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Wordt er lucht van een airconditioning of een dergelijk apparaat direct op de projector geblazen?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, stel dan de VENTI SNELHEID van het puntje SERVICE in het OPTIE-menu in op HOOG (50). |
| BrandendInGroen | Simultaan knipperend in Rood | Het is tijd om het luchtfilter schoon te maken.Schakel de stroom onmiddellijk uit en maak het luchtfilter schoon of vervang het. Raadpleeg daarbij de "Het luchtfilter reinigen en vervangen"-sectie. Denk eraan om de filtertimer te resetten nadat u het luchtfilter hebt schoongemaakt of vervangen.Schakel de stroom weer in nadat u het probleem hebt opgelost. | |
| BrandendInGroen | Afgewisseld knipperend in Rood | Het is mogelijk dat het binnengedeelte overdreven afgekoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperatuurparameters (5°C tot 35°C).Schakel de stroom weer in nadat u het probleem hebt opgelost. | |
| KnippertGroengedurende ongeveer 3 seconden | isuit | isuit | Tenminste 1 Power ON schema wordt opgeslagen in de projector.Gelieve te verwijzen naar "Schedule Setting" van de Gebruiksaanwijzing - Netwerkhandleiding voor meer informatie. |
N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de projector om veiligheidsredenen automatisch uitgeschakeld en kunnen de indicatorlampjes ook uitgaan. In dat geval trekt u de stroomdraad uit en wacht u minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.
De projector uitschakelen
Alleen wanneer de projector niet kan worden uitgeschakeld met de normale procedure (17), druk dan op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en haal de stekker uit het stopcontact. Wacht ten minste 10 minuten om de projector voldoende te laten afkoelen voordat u hem weer inschakelt.
Uitschakelschakelaar
Als het moeilijk is om enkele verkeerde instellingen te corrigeren, kunt u met de FABRIEKSRESET functie van het SERVICE onderdeel in het OPTIE menu (54) alle instellingen terugzetten op de fabrieksinstellingen (behalve de TAAL, FILTERTIJD, LAMPTIJD, FILTERMELDING, NETWERK, UIT(STANDBY), VEILIGHEID instellingen en sommige andere instellingen).
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden
Voor de fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden, voert u de controles en handelingen uit die in de volgende tabel staan beschreven.
| Fenomeen Ge | gevallen die geen machinedefecten betreffen | Referentiebladzijde |
| Er komt geen stroom op. | De elektrische stroomkabel is niet aangesloten.Sluit de stroomkabel op de juiste wijze aan. | 14 |
| De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Haal de stekker uit het stopcontact en laat de projector minstens 10 minuten afkoelen. Schakel vervolgens de stroom opnieuw in. | 14, 17 | |
| Ofwel is er geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en haal de stekker uit het stopcontact. Laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in. | 66, 67 | |
| Er wordt geen geluid of beeld uitgevoerd. | De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan. | 10 |
| Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen. | - | |
| De invoerovergangsinstellingen komen niet overeen.Selecteer het invoersignaal en verbeter de instellingen. | 18, 19 | |
| De BLANK-functie voor beelden en de MUTE-functie voor geluid werken.AV DEMPEN is wellicht ingeschakeld.Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE-functie en de BLANK-functie uit te schakelen. | 18, 24, 49 |
(Vervolgd op volgende pagina)
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)
| Fenomeen Gevallen die geen machinedefecten betreffen | Referentiebladzijde | |
| Er komt geen geluid uit. | De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de audiokabels op de juiste wijze aan. | 10 |
| De MUTE-functie werkt.Herstel het geluid door op de MUTE- of de VOLUME+/--knop op de afstandsbediening te drukken. | 18 | |
| Het volume is ingesteld op een uiterst laag niveau.Stel het volume in op een hoger niveau met behulp van de menufunctie of de afstandsbediening. | 18 | |
| De AUDIOBRON/LUIDSPREKER-instelling is niet juist.Stel de AUDIOBRON/LUIDSPREKER-instelling juist in in het menu AUDIO. | 40 | |
| De audio op uw HDMI apparatuur is niet op Lineair PCM ingesteld.De HDMI invoer op deze projector ondersteunt alleen de Lineaire PCM-audio. Controleer de audio instelling op uw HDMI equipment. | 13 | |
| De audio op de HDMI invoer is uit.Change de audio instelling in de AUDIO menu. | 40 | |
| De digitale audio in HDMI signaal werkt niet goed.Gebruik de analogue audio, door ofwel een RCA audiokabel of stereo minikable aan te sluiten. | 10 | |
| Er worden geen beelden weergegeven. | De lensdop is bevestigd.Verwijder de lensdop. | 4 |
| De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan. | 10 | |
| De helderheid is ingesteld op een uiterst laag niveau.Stel HELDER in op een hoger niveau met de menu-functie. | 29 | |
| De computer kan de de projector niet detecteren als een plug-en-play-monitor.Controler of de computer een plug-en-play-monitor kan detecteren door met een andere plug-en-play-monitor te testen. | 13 | |
| Het BLANK scherm wordt weergegeven.Druk op de BLANK-knop op de afstandsbediening. | 24 | |
(Vervolgd op volgende pagina)
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)
| Fenomeen Ge | vallen die geen machinedefecten betreffen | Referentiebladzijde |
| Er worden geen afbeeldingen of vervormde afbeeldingen weergegeven op de HDMI invoer. | De HDMI cable is niet op de juiste wijze aangesloten.Op de juiste wijze de HDMI kabel aansluiten. | 10 |
| Uw HDMI apparatuur is niet compatibel met de projectorDeze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heeft, maar met sommige apparatuur werkt de projector mogelijk niet goed. | 13 | |
| Uw HDMI apparatuur en de projector zijn niet op elkaar afgestemd.Schakel beide toestellen uit en schakel ze weer in | - | |
| Het signaalformaat op de HDMI wordt niet ondersteund.Controleren de video instelling op uw HDMI equipment. | 13 | |
| Videoschermweergave staat stil. | De BEVRIES-functie is ingeschakeld.Druk op de knop FREEZE om het scherm weer naar normaal te herstellen. | 24 |
| Kleuren hebben vervaagd voorkomen of de kleurtoon is zwak. | De kleurinstellingen staan niet juist ingesteld.Voer beeldaanpassingen uit bij de instellingen KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE met behulp van de menufuncties. | 30, 31, 34 |
| De KLEURVARIATIE-instelling is niet geschikt.Wijzig de KLEURVARIATIE-instelling naar AUTO, RGB, SMPTE240, REC709 of REC601. | 34 | |
| Afbeeldingen zien er donker uit. | De helderheid en/of het contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST-instellingen bij tot een hoger niveau met behulp van de menufunctie. | 29 |
| De ECO STAND functie werkt.Selecteer KRACHTIG voor het ECO STAND onderdeel in het INSTELLING menu. | 38 | |
| De lamp nadert het einde van haar levensduur.Vervang de lamp. | 66, 67 | |
| Afbeeldingen zien er wazig uit. | De focus-instelling en/of de horizontale fase-instelling zijn niet juist ingesteld.Pas de focus aan met behulp van de scherpstelring en/of pas de H FASE aan met behulp van de menu-functie. | 21, 33 |
| De lens is vies of wazig.Maak de lens schoon volgens de sectie "De lens onderhouden". | 70 |
(Vervolgd op volgende pagina)
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)

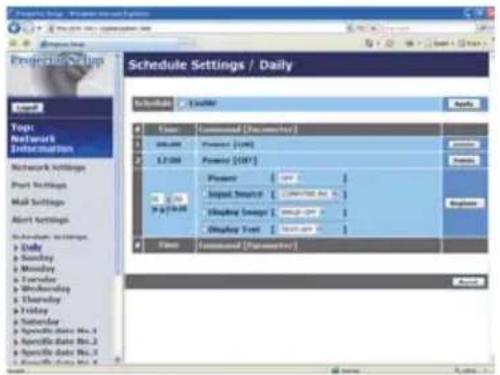

| Fenomeen Ge | vallen die geen machinedefecten betreffen | Referentiebladzijde |
| WanneerASPECT opEIGEN wordt ingesteld, zalBEELDPOSITIEniet werken ookals de verticaleafmeting van hetweergegevenbeeld visueelniet past ophet effectieweergavegebied. | De verticale resolutie van het ingangssignaal isgelijk aan of meer dan de verticale resolutie van hetweergavegebied die wordt bepaald door de D-ZOOMafstellingswaarde.Wijzig de resolutie van het ingangssignaal en/of deD-ZOOM afstellingswaarde zo dat de verticale resolutievan het ingangssignaal minder is dan de D-ZOOMafstellingswaarde (38). | 38 |
| Er wordtgeen signaaluitgevoerd viadeMONITOROUT en AUDIOOUT poorten. | De SPAARSTAND functie werkt in de standby staat.Selecteer NORMAAL voor de UIT(STANDBY) in hetINSTELLING menu. | 39 |
| RS-232C werktniet. | ||
| RS-232C werktniet. | Het COMMUNICATIETYPE voor de CONTROL-poortis ingesteld op NETWERKBRUG.Selecteer SCHAKEL UIT bij COMMUNICATIETYPE inhet OPTIE - SERVICE - COMMUNICATIE menu. | 52 |
| Netwerk werktniet. | De SPAARSTAND functie is in werking.Selecteer NORMAAL voor de UIT(STANDBY) in hetINSTELLING menu. | 39 |
| DeNETWERKBRUGfunctie werkt niet. | De NETWERKBRUG functie is uitgeschakeld.Selecteer NETWERKBRUG bij COMMUNICATIETYPEin het OPTIE - SERVICE - COMMUNICATIE menu. | 52 |
| De "Schedule"functie (Agenda)werkt niet. | De SPAARSTAND functie is in werking.Selecteer NORMAAL voor de UIT(STANDBY) in hetINSTELLING menu. | 39 |
| De Power(stroom) opdrachtwerkt niet. | Er zijn sommige specifieke fouten gedetecteerd.Controleer de status van de POWER-, TEMP- en LAMP-indicatorsop het bedieningspaneel van de projector en neem de vereistemaatregelen zoals aangegeven in de tabel op pagina 73 en 74. | 73, 74 |
| De Input Source(ingangsbron)opdrachtfunctiewerkt niet. | De veiligheidsvoorzieningen zijn geactiveerd en deprojector is geblokkeerd.Ontgrendel de veiligheidsblokkering. | 60 |
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)
| Fenomeen Gevallen die geen machinedefecten betreffen | Referentiebladzijde | |
| De Display Image(schermbeeld) opdracht werkt niet. | De lamp is uit.Als de projector standby staat, drukt u op de STANDBY/ON-knop van de projector of de afstandsbediening om de lamp aan te zetten. Als de POWER-, TEMP- en LAMP-indicators op het bedieningspaneel van de projector fouten aangeven (zoals een temperatuurfout of lampfout), neemt u de vereiste maatregelen zoals aangegeven in de tabel op pagina 73 en 74, waarna u de lamp aanzet. | 17, 73, 74 |
| De veiligheidsvoorzieningen zijn geactiveerd en de projector is geblokkeerd.Ontgrendel de veiligheidsblokkering. | 60 | |
| De beeldgegevens voor weergave worden niet in de projector opgeslagen.Er worden geen beeldgegevens voor weergave in het opgegeven gegevensopslagnummer geregistreerd.Sla de beeldgegevens voor weergave in de projector op.(Zie “3.5 MIJN BEELD (afbeeldingsoverdracht) weergave” in de Netwerkhandleiding.) | - | |
| De Display Text(schermtekst) opdracht werkt niet. | De lamp is uit.Als de projector standby staat, drukt u op de STANDBY/ON-knop van de projector of de afstandsbediening om de lamp aan te zetten. Als de POWER-, TEMP- en LAMP-indicators op het bedieningspaneel van de projector fouten aangeven (zoals een temperatuurfout of lampfout), neemt u de vereiste maatregeln zoals aangegeven in de tabel op pagina 73 en 74, waarna u de lamp aanzet. | 17, 73, 74 |
| Er worden geen tekstgegevens voor weergave geregistreerd.Er worden geen tekstgegevens voor weergave in het opgegeven gegevensopslagnummer geregistreerd.Sla de tekstgegevens voor weergave op.(Zie “3.6 Messengerfunctie” in de Netwerkhandleiding.) | - | |
| Er worden tekstgegevens met hoge prioriteit weergegeven.(Zie “3.6 Messengerfunctie” in de Netwerkhandleiding en de applicatiehandleiding voor de Messengerfunctie.)De projector schakelt de lamp in en toont de tekstgegevens die hoge prioriteit hebben. De tekstweergave van de schemafunctie begint niet voordat de projector de weergave van de tekstgegevens met hoge prioriteit heeft voltooid. | - | |
N.B. • Er kunnen heldere of donkere stukken op het scherm verschijnen. Dat is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.
Specifications
Specifications
| Onderwerp Technische gegevens | |
| Productnaam Liquid crystal projector | |
| LCD-paneel 786.432 bee | dpunten (1024 horizontaal x 768 verticaal) |
| Lamp 180 W UHB | |
| Luidspreker 10 W | |
| Stroomvoorziening AC 100-120 V/3,1 A, AC 220-240 V/1,5 A | |
| Stroomverbruik 270 W | |
| Temperatuurbereik 5~35 °C (Operating) | |
| Afmetingen | 333 (B) x 103 (H) x 303 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende figuur te raadplegen. |
| Gewicht (massa) Ongeveer 3,7 kg | |
| Poorten | Computer-ingangspoortCOMPUTER IN1 ....D-sub 15 pin mini x1COMPUTER IN2 ....D-sub 15 pin mini x1Computer-uitgangspoortMONITOR OUT ....D-sub 15 pin mini x1Video-ingangspoortS-VIDEO ....mini DIN 4 pin x1VIDEO .... RCA x1HDMI-ingangspoortHDMI .... HDMI-connector x1Audio ingangs-/uitgangspoortAUDIO IN1 .... Stereo mini x1AUDIO IN2 .... Stereo mini x1AUDIO IN3 (R, L) .... RCA x2AUDIO OUT (R, L) .... RCA x2AndereCONTROL .... D-sub 9 pin x1LAN.... RJ45 x1 |
| Los verkrijgbare onderdelen | Lamp: DT01091Filterset: UX35971Montagemateriaal: HAS-AW100 (Beugel voor plafondmontage)HAS-203L (Bevestigingsadapter voor laag plafond)HAS-P100 (Bevestigingsadapter voor hoog plafond)Laser-afstandsbediening: RC-R008Kabelafdekking: CCAW100* Voor meer informatie, neem contact op met uw dealer. |
Specificaties (vervolg)
[eenheid: mm]
Projector
ED-D10N/ED-D11N
Gebruiksaanwijzing (beknopt)
Bedankt voor de aankoop van deze projector.
Lees de handleiding voordat u het product gebruikt zodat een veilige en juiste bediening van het product worden verkregen.
⚠ WAARSCHUWING ▶ Voor gebruik van dit product, verzeker u ervan alle handleidingen voor dit product te lezen. Bekijk “Gebruik van de CD handleiding”
(17) om de handleidingen op de CD te lezen. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.
▶ Schenk aandacht aan alle waarschuwingen en opmerkingen in de handleidingen of op het product. Volg alle instructies in de handleidingen of op het product.
▶Verzeker u ervan alvorens dit product te gebruiken alle handleidingen van het product te lezen.
N.B. • In deze handleiding wordt met "de handleidingen" alle bij het product geleverde documentatie bedoeld en met "het product" worden de projector en de bijgeleverde accessoires bedoeld, tenzij anders vermeld.
Inhoud
Voordat u begint 2
Uitleg van de gebruikte titels en symbolen.....2
Belangrijke veiligheidsinstructies....2
Mededelingen over regelgevingen ..... 3
Over elektromagnetische interferentie......3
Over het weggooien van elektrische en elektronische apparatuur.....4
Inhoud van de verpakking 5
Batterijen plaatsen in de afstandsbediening .... 5
Opstellen 6
Uw apparaten aansluiten.... 7
Ferrietkern voor s-videokabel...... 7
De voeding aansluiten.... 9
De netvoeding inschakelen 9
De neiging van de projector instellen. 10
Weergave van het beeld.... 11
De projector uitzetten 12
De lamp vervangen 13
De luchtfilter schoonmaken en vervangen.... 15
Vervanging interne klok batterij ..... 16
Gebruik van de CD handleiding...... 17
Uitleg van de gebruikte titels en symbolen
In verband met de veiligheid worden in de handleidingen en op het product de volgende titels en symbolen gebruikt. Besteed bijzondere aandacht aan de informatie op de betreffende plaatsen.
⚠ WAARSCHUWING Hier wordt u gewaarschuwd voor de kans op ernstig of fataal letsel.
⚠VOORZICHTIG Hier wordt u gewaarschuwd voor de kans op letsel of beschadiging van de apparatuur.
OPMERKING Hier wordt andere belangrijke informatie verschaft.
Belangrijke veiligheidsinstructies
Hieronder volgen belangrijke instructies voor een veilig gebruik van het product. Volg deze instructies altijd nauwgezet op. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.
⚠WAARSCHUWING ▶Gebruik het product niet wanneer dit niet normaal werkt (bijv. rook uitstoot, vreemd ruikt, na binnendringen van een vloeistof of voorwerp, bij een defect enz.). Mocht de projector vreemd werken, haal dan meteen de stekker uit het stopcontact.
▶Houd het product buiten het bereik van kinderen en huisdieren.
▶ Gebruik het product niet wanneer er kans bestaat op blikseminslag.
▶Haal de stekker van de projector uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken.
▶ Maak geen panelen van het apparaat open, tenzij dit in de handleiding wordt voorgeschreven. Laat eventueel onderhoud aan inwendige onderdelen over aan uw dealer of het servicepersoneel.
▶ Gebruik alleen de accessoires die door de fabrikant worden voorgeschreven of aanbevolen.
▶ Breng geen wijzigingen in de projector of de accessoires aan.
▶ Let erop dat er geen voorwerpen of vloeistoffen in het inwendige van het product terechtkomen.
▶ Wees voorzichtig dat het product niet nat wordt.
▶ Stel het product niet aan schokken of stoten bloot.
- Plaats het product niet op een onstabiele ondergrond, zoals een schuin of wankel tafeltje.
- Zorg dat het product stevig staat. Plaats de projector zodanig dat het apparaat niet uitsteekt van het oppervlak waarop dit is geplaatst.
- Maak alle hulpstukken zoals het netsnoer en de aansluitkabels los van de projector wanneer u het apparaat gaat verplaatsen.
Kijk niet in de lens en de openingen van de projector wanneer de lamp brandt.
Kom niet te dicht bij de lampbehuizing en de ventilatieopeningen wanneer de projectielamp brandt. Ook nadat de lamp is gedoofd, mag u er niet te dicht bij komen want de lamp blijft nog een tijdje heet.
Mededelingen over regelgevingen
Over elektromagnetische interferentie
In Canada
Dit klasse B digitaal toestel voldoet aan de Canadese ICES-003.
In de VS en andere landen waarop de FCC-voorschriften van toepassing zijn
Verklaring van eenvormigheid
Handelsnaam HITACHI
Model nummer ED-D10N, ED-D11N
Verantwoordelijke partij Hitachi America, Ltd.
Adres 900 Hitachi way, Chula Vista, CA 91914-3556 U.S.A.
Telefoonnummer +1 -800-225-1741
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking. Deze apparatuur werd getest en goedgekeurd binnen de grenzen van een digitaal toestel van klasse B, onderhavig aan deel 15 van de FCC regelgeving.
Deze beperkingen zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële omgeving. Deze uitrusting veroorzaakt, gebruikt en kan radiofrequentie energie uitstralen en kan bij hinderlijke interferentie veroorzaken voor radiouitzendingen indien de installatie niet gebeurde volgens de instructies in de handleiding. Dat biedt echter geen garantie dat interferentie niet zal voorkomen in een gegeven opstelling. Indien deze apparatuur hinderlijke interferentie veroorzaakt voor radio of televisie, wat vastgesteld kan worden door de apparatuur aan- en uit te schakelen, wordt de gebruiker aangemoedigd om te proberen om de interface te corrigeren door middel van een of meer van de volgende maatregelen:
- Richt de antenne elders of verplaats deze.
- Vergroot de afstand tussen het apparaat en de ontvanger.
- Verbind het apparaat met een uitgang van een ander circuit dan dat waar de ontvanger op is aangesloten.
- Vraag hulp aan de verdeler of een ervaren radio/TV technicus.
RICHTLIJNEN VOOR GEBRUIKERS: Deze uitrusting is in overeenstemming met de vereisten voor FCC –materiaal (Federal Communication Commission) op voorwaarde dat de volgende voorwaarden zijn vervuld:
Sommige kabels moeten gebruikt worden door de centrale eenheid. Gebruik de bijkomende kabel of een aangewezen type voor de verbinding.Verbind de kern met de projector indien de kabel maar aan een kant een kern heeft.
VOORZICHTIG: Veranderingen of wijzigingen die niet speciaal door de verantwoordelijke partij zijn goedgekeurd, kunnen leiden tot het nietig verklaren van de autoriteit van de gebruiker om dit toestel te gebruiken.
Mededelingen over regelgevingen (vervolg)
Over het weggooien van elektrische en elektronische apparatuur
Het symbool is in overeenstemming met de EU-Richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/EC. Het symbool geeft aan dat de apparatuur, de meegeleverde batterijen inbegrepen, NIET mag worden gestort als ongesorteerd stedelijk huisvuil, maar moet worden ingezameld via de voorziene terugname- en inzamelingssystemen. Als de batterijen, oplaadbare batterijen of accu's die zijn meegeleverd met dit toestel voorzien zijn van de chemische symbolen Hg, Cd, of Pb, dan hebben deze batterijen een gehalte aan zware metalen van, respectievelijk, meer dan 0,0005% kwik (Hg), meer dan 0,002% cadmium (Cd), of meer dan 0,004% lood (Pb).
Inhoud van de verpakking
Bij uw projector zouden de onderdelen hieronder bijgesloten moeten zijn. Controleer of alle onderdelen bijgesloten zijn. Neem contact op met uw dealer indien er onderdelen missen.
(1) Afstandsbediening met twee AA batterijen
(2) Netsnoer
(3) Computerkabel
(4) Lensdop en Touwtje
(5) Ferrietkern en kabelbinder
(6) Gebruiksaanwijzing (Boek x1, CD x1)
(7) Veiligheidslabel
(1)
(2)
(3)
(4)
(5)
(6)
(7)
N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige verzendingen. Verzeker u ervan de originele verpakkingsmaterialen te gebruiken bij het verplaatsen van de projector. Wees extra voorzichtig met de lens.
Batterijen plaatsen in de afstandsbediening
Gelieve de batterijen in de afstandsbediening te stoppen voor gebruik. Wanneer de afstandbediening niet goed meer werkt, kunt u dat misschien oplossen door de batterijen te vervangen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u ze op een veilige plek.
-
Hou het haakje van het batterijdeksel vast en verwijder het deksel.
-
Stop de twee AA-batterijen (HITACHI MAXELL, Onderdeelnr. LR6 of R6P) volgens hun plus- en min-polen zoals aangeduid in de afstandsbediening.
-
Herplaats de batterijklep in de richting van de pijl en klik ze terug op haar plaats.
⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de gespecificeerde batterijen. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
- Zorg dat de plus- en min-polen op de juiste plaats zitten wanneer u een batterij plaatst.
- Bewaar een batterij uit de buurt van kinderen en huisdieren.
- Een batterij niet heropladen, kortsluiten of uit elkaar halen.
- Zorg dat een batterij niet in vuur of water kan terechtkomen. Bewaar batterijen op een donkere, koele en droge plaats.
- Indien u een lekkage constateert bij een batterij, veeg dan het gelekte weg en vervang de batterij. Als het gelekte aan uw lichaam of kledij blijft hangen, spoel het dan onmiddellijk met veel water af.
- Houd u aan de plaatselijke wetten over het weggooien van de batterij.
Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen. De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 x 768
① De schermgrootte (diagonaal) ② Projectie afstand (±8%) ⓒ1, ⓒ2 Schermhoogte
- Op een horizontale oppervlakte
| a Schermgrootte (diagonaal) | b Projectie-afstand | c1 Schermhoogte | c2 Schermhoogte | ||||
| type (inch) | m m | inch m inch | m inch | ||||
| 60 1,5 | 0,683 | 27 0,279 | 11 1,193 | 47 | |||
| 70 1,8 | 0,805 | 32 0,314 | 12 1,381 | 54 | |||
| 80 2,0 | 0,927 | 36 0,350 | 14 1,569 | 62 | |||
| 90 2,3 | 1,049 | 41 0,385 | 15 1,757 | 69 | |||
| 100 2,5 | 1,170 | 46 0,421 | 17 1,945 | 77 | |||
- Opgehangen aan het plafond
- Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren. Plaats of bevestig niets waardoor de lens of de uitlaatgaten worden afgedekt. - Wanneer de projector op een speciale manier wordt gemonteerd, zoals aan het plafond, hebt u het voorgeschreven montagemateriaal (18) en mogelijk professionele hulp nodig. Raadpleeg uw dealer voor verdere informatie over de installatie van de projector.
- De schermpositie kan na de installatie verschuiven als de projector aan het plafond of op een andere plaats wordt opgehangen, als gevolg van de flexibliteit van de plastic behuizing van de projector. Indien afstelling vereist is, kunt u contact opnemen met uw dealer of onderhoudspersoneel.
- De geprojecteerde beeldpositie en/of scherpstelling kunnen veranderen tijdens het opwarmen (ongeveer 30 minuten nadat de lamp is ingeschakeld) of als de omgevingsomstandigheden veranderent. Stel de beeldpositie en/of scherpstelling indien nodig opnieuw af.
- Omdat de projector een ultrakorte projectieafstand heeft, dient u zorgvuldig een scherm te selecteren voor beter beeld.
- Een zacht scherm, zoals een rolscherm, kan het geprojecteerde beeld ernstig vervormen. Voor deze projector wordt een hard scherm, zoals een bordscherm, aanbevolen.
- Een scherm met een hoge reflectiewaarde, zoals een parelscherm, heeft een kleine kijkhoek en is niet geschikt voor deze projector. Een scherm met een lage reflectiewaarde (ongeveer 1,0), zoals een mat scherm, en een grote kijkhoek wordt aanbevolen voor deze projector.
- Een scherm met een weefpatroon kan moiré op het geprojecteerde beeld veroorzaken. Dit duidt niet op een defect van de projector. Een scherm met minder moiré-effecten wordt aanbevolen voor deze projector.
⚠ WAARSCHUWING ▶ Installeer de projector in een stabiele horizontale positie.
▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is. Zet de projector niet op een plaats waar de lucht van een airconditioning of dergelijke apparatuur rechtstreeks op het apparaat blaast.
▶Plaats de projector niet op een plek waar het nat kan worden.
▶Gebruik alleen het montagemateriaal dat door de fabrikant wordt voorgeschreven. Laat de installatie van de projector met het montagemateriaal over aan deskundig onderhoudspersoneel.
▶Lees de handleiding van het montagemateriaal en bewaar deze voor eventuele naslag.
⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector op een rokerige, vochtige of stoffige plek.
▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.
N.B. • De projector kan een ratelend geluid maken wanneer deze wordt gekanteld, verplaatst of bewogen, wat veroorzaakt wordt door de beweging van de luchtregelingsklep binnenin de projector. Dit duidt niet op een storing of een defect.
Uw apparaten aansluiten
Voor het aansluiten, gelieve de handleidingen van alle aan te sluiten apparaten en dit product te lezen. Verzeker u ervan dat het mogelijk is dat alle apparaten kunnen worden aangesloten op dit product, en bereid de noodzakelijke kabels voor het aansluiten voor. Gelieve te verwijzen naar de volgende illustraties over het aansluiten van hen.
Ferrietkern voor s-videokabel
Wanneer u een s-videokabel op deze projector aansluit, bevestig dan de ferrietkern die bij de projector is geleverd aan de s-videokabel. Zie de onderstaande afbeelding voor instructies hoe u de kern stevig bevestigt aan de kabel dichtbij een uiteinde van de kabel en vastmaakt met de bijgeleverde kabelbinder.
Sluit het uiteinde van de kabel aan op de projector.
Uw apparaten aansluiten (vervolg)
Om netwerkfuncties van de projector te kunnen gebruiken, moet u de LAN-poort verbinden met de LAN-poort van de computer.
Om de NETWERKBRUG-functie te kunnen gebruiken, moet u ook de CONTROL-poort en een RS-232C-poort van de externe apparatuur om als netwerkterminal te kunnen communiceren. Zie de "Netwerkhandleiding" op de cd-rom voor details omtrent de netwerkfuncties.
⚠ WAARSCHUWING ▶ De projector en de accessoirs niet uit elkaar halen of wijzigen.
▶Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of andere abnormaliteiten die resulteren in storing of schade aan het apparaat en de projector.
- Gebruik geschikte meegeleverde kabels of kabels speciaal bedoeld voor de beoogde functie. Raadpleeg uw verdeler over andere kabels dan de meegeleverde, omdat ze mogelijk een specifi eke lengte of een ferrietkern moeten hebben volgens de voorschriften. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶Als de s-videokabel geen ferrietkern heeft, bevestig dan een bijgeleverde kern aan de kabel volgens "Ferrietkern voor s-videokabel" (7).
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.
▶ Raadpleeg de netwerkbeheerder. De LAN-poort niet aansluiten op een netwerk dat mogelijk een te hoge spanning heeft.
OPMERKING ▶ Gebruik de kabels met rechte pluggen en niet die met L-vormige pluggen, want de ingangspoorten van de projector zijn verzonken.
N.B. • De COMPUTER IN1/2-poort kan ook een component-signaal ondersteunen. Er is een speciale adapter of speciale kabel vereist voor het invoeren van een componentvideoingangssignaal naar de projector.
De voeding aansluiten
- Sluit de connector van het netsnoer aan op de AC IN (AC-ingang) van de projector.
- Stop het netsnoer in het stopcontact. Binnen een paar seconden na de stroomtoevoer verbinding, zal de POWER indicator oplichten en oranje gaan branden.
Gelieve te herinneren dat wanneer de DIRECT AAN functie is geactiveerd, de verbinding van stroomtoevoer de projector aan zal doen gaan.
⚠ WAARSCHUWING ▶ Wees extra voorzichtig wanneer u de stroomdraad aansluit, want onjuiste of gebrekkige aansluitingen kunnen resulteren in brand en/of elektrische schok.
- Gebruik alleen de stroomkabel die bij de projector werd meegeleverd. Wanneer die beschadigd is, neem dan contact op met uw dealer om een juiste te verkrijgen.
- Stop de stroomdraad enkel in een uitgang van dezelfde voltage als de stroomdraad. De stroomuitgang moet zich dichtbij de projector bevinden en moet gemakkelijk toegankelijk zijn. Verwijder de stroomkabel om hem helemaal los te maken van het apparaat.
- Nooit de stroomkabel wijzigen.
De netvoeding inschakelen
- Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.
- Vergewist u ervan dat het POWER-controlelampje oranje brandt. Verwijder daarna de lensdop.
- Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.
De projectie-lamp zal oplichten en de POWER-indicator zal in groen beginnen te
knipperen. Als de stroom volledig aan is, stopt de indicator met knipperen en blijft hij groen branden.
⚠ WAARSCHUWING ▶ Een fel licht wordt uitgezonden als het apparaat aanstaat. Kijk niet in de lens van de projector of binnen in de projector via andere openingen van de projector.
N.B. • Gelieve de projector aan te doen voor de verbonden apparaten.
- De projector heeft een DIRECT AAN functie, die de projector automatisch kan aanschakelen. Voor meer informatie, gelieve de "Gebruikershandleiding" te bekijken op de CD.
De neiging van de projector instellen
Als de plek waar de projector moet staan enigszins ongelijk is van rechts-naar-links, gebruik de afstelvoetjes om de projector horizontaal te plaatsen.
Met het voetje kunt u ook de projector kantelen om met
een juiste hoek op het scherm te projecteren, door de voorkant van de projector binnen 3 graden te verhogen.
Deze projector heeft 2 afstelvoetjes en 2 elevator-knoppen. Een afstelvoetje is aan te passen door te drukken op de elevator-knop aan dezelfde kant.
- Terwijl u de projector vasthoudt, druk op de elevator-knoppen om het afstelvoetje los te maken.
2 Positioneer de voorkant van de projector in de gewenste hoogte. - Laat de elevator-knoppen los om het afstelvoetje te vergrendelen.
- Nadat u er zeker van bent dat het afstelvoetje is vergrendeld, zet de projector zachtjes neer.
- Indien noodzakelijk, kan het afstelvoetje handmatig worden gedraaid om meer preciese aanpassingen te maken. Houd de projector vast bij het draaien van het voetje.
1
5
Om een afstelvoetje los te maken, druk op de elevator-knop aan dezelfde kant
Om fijne aanpassingen te maken, draai het voetje.
⚠VOORZICHTIG ▶Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
▶De projector niet op een ander manier hellen dan de voorkant 3 graden of minder te verhogen met behulp van de verstelvoetjes. Als u de projector verder helt dan dat, kan dat storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.
Weergave van het beeld
- Activeer uw signaalbron. Schakel de signaalbron aan, en laat het het signaal naar de projector zenden.
- Gebruik de VOLUME+/VOLUME- -knop om het volume aan te passen. Voor een projector zonder geluid, druk op de MUTE-knop van de afstandsbediening.
- Druk op de INPUT-knop van de projector. Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder. U kunt de afstandsbediening ook gebruiken om een ingangssignaal te selecteren. Druk op de VIDEO-knop voor het selecteren van het ingangssignaal van de S-VIDEO- of VIDEO-poort of druk op de COMPUTER-knop voor het selecteren van het ingangssignaal van de COMPUTER IN1-, COMPUTER IN2- of HDMI-poort.
- Druk op de ASPECT-knop van de afstandsbediening.
Elke keer dat u op de knop drukt, schakelt de projector naar de volgende modus voor aspect-ratio.
- Gebruik de focus-ring om het beeld scherp te stellen.
⚠VOORZICHTIG ▶Als u een leeg scherm wilt hebben terwijl de projectorlamp brandt, gebruikt u de BLANK functie (zie de Gebruikershandleiding). Elke andere methode voor het blokkeren van het projectielicht, zoals bevestiging van een voorwerp aan de lens of het plaatsen van iets vóór de lens, kan beschadiging van de projector veroorzaken.
N.B. • De ASPECT-knop werkt niet als geen juist signaal is ingesteld.
- Voor de details over hoe u het beeld moet aanpassen, geliebe de "Gebruikershandleiding" op de CD te bekijken.
De projector uitzetten
-
Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.
-
Druk opnieuw op de STANDBY/ON-knop terwijl de bericht verschijnt. De projectorlamp dooft en het POWER-indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWER-indicator met knipperen en blijft oranje branden.
- Bevestig de lenskapje, nadat de POWER-indicator oranje gaat branden.
Zet de projector niet aan voor 10 minuten of meer na deze te hebben aangezet. Te snel opnieuw aanzetten van de projector zou de levensduur van sommige onderdelen van de projector kunnen verkorten.
⚠ WAARSCHUWING ▶ Raak het gedeelte rond de lampdeksel en de uitlaatventilatoren niet aan tijdens gebruik of direct na gebruik, omdat dat te heet is.
▶Verwijder het netsnoer voor volledige scheiding. Het stopcontact zou dichtbij de projector moeten zijn en makkelijk toegangbaar.
N.B. • Zet de stroom van de projector uit nadat alle verbonden apparaten uit zijn gezet.
- Deze projector heeft de AUTOM. UIT functie die de projector automatisch kan uitschakelen. Voor meer informatie, gelieve de "Gebruikershandleiding" op de CD te bekijken.
De lamp vervangen
Een lamp heeft een eindige levensduur. Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering van beelden of een slechte kleurtoon kunnen veroorzaken. Houd er rekening mee dat elke lamp een andere levensduur heeft, en sommige kunnen al kort nadat u ze in gebruik heeft genomen, springen of doorbranden. Voorbereiden van een nieuwe lamp en snelle vervanging wordt aangeraden. Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer.
-
Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
-
Voorbereiden van een nieuwe lamp. Als de projector aan het plafond is bevestigd, of als de lamp kapot, vraag dan uw dealer om de lamp te vervangen. In geval van vervanging door u zelf, volg de volgende procedure.
-
Draai de schroef van de lampdeksel (gemankeerd met pijl) los en verwijder vervolgens de lampdeksel door dit te verschuiven en op te tillen.
-
Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en haal de lamp langzaam omhoog aan de handvatjes. Maak nooit andere schroeven los.
-
Monteer de nieuwe lamp en draai de 2 schroeven van de lamp die waren losgemaakt in het voorgaande proces, opnieuw stevig vast om de lamp vast te zetten.
-
Pas de nokken en uitsparingen van de lampdeksel en de projector op elkaar en schuif de lampdeksel weer op zijn plaats. Draai vervolgens de schroef van de lampdeksel weer vast'
-
Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPTIE.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op GEAVANCEERD in het menu d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER) knop.
(3) Richt de cursor op OPTIE in de linker kolom van het menu d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER) knop.
(4) Richt de cursor op LAMPTIJD d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER/ RESET) knop. Er verschijnt een dialoogvenster.
(5) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.
⚠️ VOORZICHTIG ▶ Raak geen enkel binnengedeelte van de projector aan, terwijl de lamp er wordt uitgenomen.
N.B. • Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.
De lamp vervangen (vervolg)
HOOG VOLTAGE
HOGE TEMPERATUUR
HOGE DRUK
⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik en stof met kleine glasdeeltjes uit de uitlaatgaten van de projector naar buiten komen.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp. Deponeer het niet bij het gewone vuilnis. Verwijder het in overeenstemming met de milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor het weggooien van dit product contacteert u uw lokale gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).
Voor verdere informatie, bel uw leverancier.
Ontkoppel de stekker uit het stop- contact
- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Let op, glasschervan kunnen de interne onderdelen van de projector beschadigen of u verwonden als u de projector opent. Probeer dus de projector niet zelf te reinigen en de lamp niet zelf te vervangen.
- Als de lamp breekt (wat gepaard gaat met een luide knal), moet u de kamer goed verluchten en ervoor zorgen dat u het gas of de kleine deeltjes die uit de uitlaatgaten naar buiten komen niet inademt of in contact laat komen met uw ogen of mond.
- Alvorens u de lamp vervangt, schakelt u de projector uit en trekt u de stroomkabel uit. Wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. Als u de lamp vastneemt terwijl ze nog heet is, kunt u brandwonden oplopen en kan de lamp ook beschadigd worden.
- Schroef nooit een schroef los, behalve de aangeduide schroeven (gemarkeerd met een pijl).
- Open de lampbehuizing niet terwijl de projector aan het plafond hangt. Dat is gevaarlijk, want als de lamp is gebroken, zullen de stukken glas eruitvallen wanneer de behuizing wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als die niet gebroken is.
- Gebruik de projector niet met de lampbehuizing verwijderd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.
- Gebruik alleen de lamp van het gespecifieerde type. Gebruik van een lamp die niet voldoet aan de lampspecificaties van deze projector, kan leiden tot brand, beschadiging of een kortere levensduur van de projector.
- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.
- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.
- Als u de lamp gedurende langere tijd niet gebruikt, kan dat ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen. Die kunnen een defect veroorzaken.
De luchtfilter schoonmaken en vervangen
Het luchtfilter bevat twee soorten filters. Gelieve periodiek het luchtfilter te controleren en schoon te maken. Indien de indicatoren of een melding aandringen dat u het luchtfilter vervangt, doe dit dan zo snel mogelijk. Als de filters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen. Voor nieuwe filters dient u uw dealer het volgende typenummer door te geven.
Typenummer : UX35971 (Filtereenheid)
Wanneer u de lamp vervangt, vervang dan ook het luchtfilter.
Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
- Gebruik een stofzuiger op en rond de filterbehuizing.
- Pak de knoppen van het filterdeksel vast en trek het filterdeksel naar boven om dit te verwijderen.
- Gebruik een stofzuiger voor de filteropening van de projector.
- Neem het filter met de fijne mazen naar buiten terwijl u het filterdeksel vasthoudt. Wij raden u aan het filter met de grove mazen in het filterdeksel te laten.
- Gebruik de stofzuiger om beide kanten van het filter met de fijne mazen schoon te maken terwijl u het filter zo vasthoudt dat dit niet in de stofzuiger wordt gezogen. Houd de stofzuiger tegen de binnenkant van het filterdeksel om het filter met de grove mazen schoon te maken. Als de filters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen.
- Plaats het filter met de fijne mazen op het filter met de grove mazen, met de genaaide kant naar boven.
- Zet de filtereenheid terug in de projector.
- Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD-item in het SNELMENU.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op FILTERTIJD d.m.v. de ▲/▼ knoppen en druk dan op de ▶ (of ENTER/RESET) knop. Er verschijnt een dialoogvenster.
(3) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de filtertijd gereset.
3 Filterdeksel
Knoppen van het filterdeksel
Filter (fijne mazen)
⚠ WAARSCHUWING ▶ Voor verzorging van het luchtfilter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen.
▶Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.
N.B. • Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter.
- De projector zou de de melding als "CONTROLEER DE LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.
Vervanging interne klok batterij
Opraken van de batterij zorgt ervoor dat de klok niet correct werkt. Als de klok niet correct loopt of is gestopt, gelieve de batterij volgens de volgende procedures te vervangen.
- Zet de projector uit, en haal het netsnoer uit het stopcontact. Laat de projector voldoende afkoelen.
- Nadat u er zeker van bent dat de projector voldoende is afgekoeld, draai de projector langzaam om, zodat de onderkant naar boven wijst.
- Draai het batterijdeksel volledig in de richting die wordt aangegeven met "OPEN". Gebruik hiervoor een munt of iets dergelijks en til het deksel op om deze te verwijderen.
- Haal de batterij eruit met behulp van een schroevendraaier met platte kop of iets dergelijks. Druk zachtjes met uw vinger op de batterij omdat deze anders eruit kan vallen.
- Vervang de batterij met een nieuwe HITACHI MAXELL, artikelnr. CR2032 of CR2032H.
Schuif de batterij onder de kunststof klem en druk deze in de houder totdat deze vastklikt. - Plaats de batterijdeksel weer op zijn plek, en draai het vervolgens om vast te zetten in de richting aangegeven als "CLOSE" met iets als een munt.
⚠WAARSCHUWING ▶Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen van de batterij. Laad niet op, demonteer niet en gooi niet in vuur. Onjuist gebruik kan ook resulteren in het scheuren of lekken, en dat kan leiden tot vuur, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de batterijen die aangegeven zijn.
- Let erop dat plus en min-gaten juist zijn gealigneerd bij het plaatsen van een batteij.
- Houd een batterij buiten het bereik van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Maak geen kortsluiting en soldeer een batterij niet.
- Stop een batterij niet in vuur of water. Houd batterijen op een donkere, koele en droge plek.
- Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
Gebruik van de CD handleiding
De andere handleidingen voor dit product zijn geschreven in de bijgesloten CD-ROM getiteld "Gebruiksaanwijzing (gedetailleerde)". Voor gebruik van de CD-ROM, gelieve het volgende te lezen om correct gebruik te verzekeren.
■ Systeemeisen
Het systeem waarmee u de CD-ROM leest moet voldoen aan de volgende specificaties.
Windows®: Besturingssysteem: Microsoft ® Windows® 98,
Windows ^® 98SE, Windows NT ^® 4.0, Windows ^® Me,
Windows® 2000/Windows® XP of hoger
Processor:Pentium® processor 133MHz / Geheugen: 32Mb of meer
Macintosh®: Besturingssysteem: Mac OS 10.2 of hoger
Processor:PowerPC® / Geheugen: 32Mb of meer
CD-ROM-station: 4-speed CD-ROM-station
Monitor: 256 kleuren / resolutie minimaal 640 x 480 dpi
Toepassingen: Microsoft ^® Internet Explorer ^® 4.0 en
Adobe® Acrobat® Reader® 4.0 of hoger
■ Hoe de CD te gebruiken
- Plaats de cd-rom in het cd-romstation van de pc.
Windows®: Na een tijdje wordt de webbrowser automatisch gestart.
Het startvenster verschijnt.
Macintosh®: (1) Dubbelklik op het pictogram 'Projectors' op het bureaublad.
(2) Wanneer u klikt op het bestand 'main.html', zal de webbrowser starten en wordt in het browservenster het startscherm weergegeven.
- Klik eerst op de typenaam van uw projector en klik vervolgens in de weergavelijst op de gewenste taalversie. De gebruiksaanwijzing (gedetailleerde) zal openen.
⚠VOORZICHTIG ▶Plaats de meegeleverde CD-ROM alleen in het CD-ROM-station van een pc.
De cd-rom is gemaakt voor gebruik in een pc. PLAATS DE CD-ROM NOOIT IN EEN CD-SPELER, ANDERS DAN DIE IN EEN PC! Wanneer u de cd-rom in een nietcompatibele cd-speler plaatst, zal deze een harde ruis produceren DIE MOGELIJK KAN LEIDEN TOT GEHOORBESCHADIGING EN BESCHADIGING VAN DE LUIDSPREKERS!
- Plaats de cd-rom na gebruik terug in het doosje en bewaar dit zorgvuldig. Leg de cd nooit in direct zonlicht of op plaatsen met een hoge temperatuur of hoge luchtvochtigheid.
N.B. • De informatie op de CD-ROM kan zonder voorafgaand bericht worden gewijzigd.
- Wij zijn niet verantwoordelijk voor het niet kunnen gebruiken van, of schade aan de hardware of software van uw pc als gevolg van het gebruik van de CD-ROM.
- Het is verboden de informatie op de CD-ROM geheel of gedeeltelijk te kopiëren, te reproduceren of opnieuw uit te geven, zonder ons bedrijf daarvan in kennis te stellen.
Technische gegevens
| Onderwerp Technische gegevens | |
| Productnaam LCD (vloeibare) | kristallen) |
| LCD-paneel 786.432 beeldpunten (1024 horizontaal x 768 verticaal) | |
| Lamp 180W UHB | |
| Luidspreker 10W | |
| Stroomvoorziening AC 100-1 | 20V wisselstroom/3,1A, AC220-240V wisselstroom/1,5A |
| Stroomverbruik 270W | |
| Temperatuurbereik 5 ~ 35°C | (bedrijfstemperatuur) |
| Afmetingen | 333 (B) x 103 (H) x 303 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende figuur te raadplegen. |
| Gewicht (massa) Ongeveer 3,7kg | |
| Poorten | Computer-ingangspoortHDMI-ingangspoortCOMPUTER IN1HDMI ...... HDMI-connector x1......D-sub 15 pin mini x1Audio ingangs-/uitgangspoortCOMPUTER IN2AUDIO IN1 ...... Stereo mini x1......D-sub 15 pin mini x1AUDIO IN2 ...... Stereo mini x1Computer-uitgangspoortAUDIO IN3 (R, L) ...... RCA x2MONITOR OUTAUDIO OUT (R, L) ...... RCA x2......D-sub 15 pin mini x1AndereVideo-ingangspoortCONTROL...... D-sub 9 pin x1S-VIDEO ......mini DIN 4 pin x1LAN ...... RJ45 x1VIDEO ...... RCA x1 |
| Los verkrijgbare onderdelen | Lamp: DT01091Filterset: UX35971Draadlozenetwerkkaart: HAS-AW100 (Beugel voor plafondmontage)HAS-203L (Bevestigingsadapter voor laag plafond)HAS-P100 (Bevestigingsadapter voor hoog plafond)Laser-afstandsbediening: RC-R008Kabelafdekking: CCAW100* Voor meer informatie, neem contact op met uw dealer. |
Als een abnormale gebeurtenis (zoals rook, vreemde lucht of excessief geluid) zich voordoet, stop onmiddellijk de projector te gebruiken. Anders als een probleem voorkomt met de projector, raadpleeg eerst "Oplossingen vinden" in de "Gebruikershandleiding" op de CD en loop de aangegeven punten door. Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.
Gelieve het volgende web-adres te bekijken waar u de laatste informatie over deze projector kunt vinden.
http://www.hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com
N.B. • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.
- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.
Erkenning handelsmerk
- Mac ^ , Macintosh ^ en Mac OS ^ zijn geregistreerde handelsmerken van Apple Inc.
- Pentium ^ is een geregistreerd handelsmerk van Intel Corp.
- Adobe® en Acrobat®, Reader® zijn geregistreerde handelsmerken van Adobe Systems Incorporated.
- Microsoft® en Internet explorer®, Windows®, Windows NT®, Windows Vista® zijn geregistreerde handelsmerken van Microsoft Corporation.
- PowerPC ^ is een geregistreerd handelsmerk van International Business Machines Corporation.
- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
- "Blu-ray Disc" is een handelsmerk. Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.
Projector
ED-D10N/ED-D11N
Gebruiksaanwijzing (gedetailleerde)
Netwerkhandleiding
Bedankt voor de aanschaf van deze projector.
Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.
√ Webbesturing
De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw computer, welke u kan assisteren bij het instellen en onderhouden van de projector.
√ MIJN BEELD (afbeeldingsoverdracht) weergave
De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.
√ Messengerfunctie
De projector kan tekstgegevens die overgebracht zijn via het netwerk weergeven op het scherm.
Deze handleiding is alleen bedoeld voor uitleg van de netwerkfunctie.
Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerde) over veiligheid, bediening en andere zaken.
⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.
Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.
N.B. • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.
- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.
- Het herproduceren, overbrengen of kopieren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.
Handelsmerk erkenning.
- Microsoft® en Internet Explorer®, Windows®, Windows Vista® zijn geregistreerde handelsmerken van Microsoft Corporation in de VS en/of in andere landen.
- JavaScript® is een geregistreerd handelsmerk van Sun Microsystems, Inc.
- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
- Het handelsmerk PJLink is een handelsmerk waarvoor handelsmerkenrechten zijn aangevraagd in Japan, de Verenigde Staten en andere landen en gebieden.
PJLink™
Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.
Inhoud
Inhoud 2
1. Hoofdfuncties .... 3
1.1 Het configureren en besturen via een webbrowser 3
1.2 MIJN BEELD (afbeeldingsoverdracht) weergave 3
1.3 Messengerfunctie....4
2. Apparatuurverbinding en netwerkinstelling 5
2.1 Vereiste apparatuur voorbereiding 5
2.2 Handmatige instelling netwerkverbinding 6
2.2.1 Apparatuurverbinding 6
2.2.2 Netwerkinstellingen 6
2.2.3 "Internet-optie" instelling 9
2.2.4 Controleer de verbinding ....10
3. Netwerkfuncties 11
3.1 Het configureren en besturen van de projector via een webbrowser ..... 12
3.1.1 Logon (Inloggen) 14
3.1.2 Network Information (Netwerkinformatie) 15
3.1.3 Network Settings (Netwerkinstellingen) 16
3.1.4 Port Settings (Poortinstellingen) 17
3.1.5 Mail Settings (Mailinstellingen) 19
3.1.6 Alert Settings (Waarschuwingsinstellingen) 20
3.1.7 Schedule Settings (Agenda instellingen) 22
3.1.8 Date/Time Settings (Datum/tijdinstellingen) 24
3.1.9 Security Settings (Beveiligingsinstellingen) 26
3.1.10 Projector Control (Projectorbesturing) 28
3.1.11 Projector Status (Projectorstatus) 32
3.1.12 Network Restart (Netwerk reset) 33
3.1.13 Logoff (Uitloggen) 33
3.2 E-mail waarschuwingen 34
3.3 Projectorbeheer m.b.v. SNMP 36
3.4 Agenda schema 37
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave 40
3.6 Messengerfunctie....42
3.7 Opdrachtenbeheer via het netwerk 44
3.8 Het externe apparaat via de projector bedienen
(gebruik van de NETWERKBRUG functie) 49
1. Hoofdfuncties
1.1 Het configureren en besturen via een webbrowser
U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een computer die aangesloten is op hetzelfde netwerk.
Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz.
1.2 MIJN BEELD (afbeeldingsoverdracht) weergave
Beeldbestanden kunnen worden overgebracht via het netwerk en maximaal 4 beeldbestanden kunnen worden opgeslagen in de projector zelf en één voor één op het scherm worden weergegeven. (40)

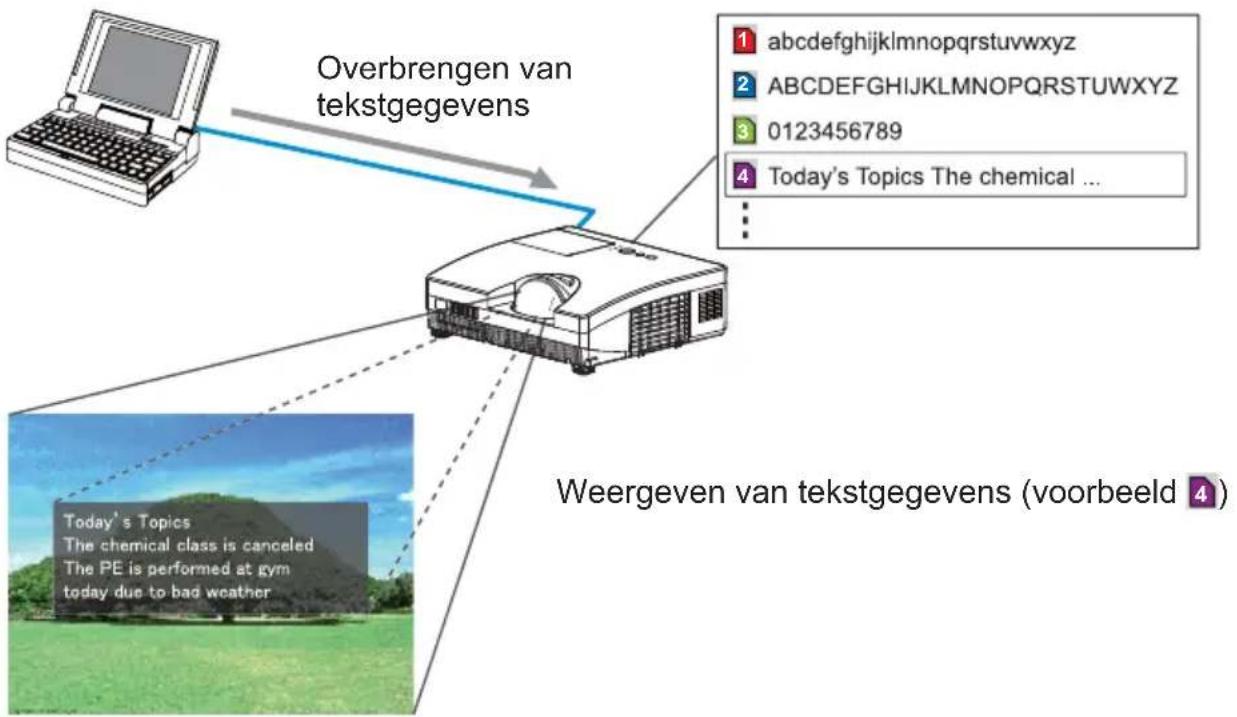

1.3 Messengerfunctie
De tekstgegevens kunnen via het netwerk worden verzonden en weergegeven op het scherm. U kunt de meldingen direct laten weergeven of kiezen uit eerder in het geheugen van de projector opgeslagen meldingen. (42)
2. Apparatuurverbinding en netwerkinstelling
2.1 Vereiste apparatuur voorbereiding
De volgende apparatuur is vereist om de projector op uw computer aan te sluiten via het netwerk.
Computer : 1) uitgerust met netwerkfunctie
2) geïnstalleerde webbrowser software (12)
LAN-kabel : CAT-5 of hoger
N.B. • De netwerkfunctie van de projector vereist communicatie via een 100Base-TX of 10Base-T netwerksysteem.
- De netwerkfunctie is uitgeschakeld wanneer de projector uit (standby) staat als het UIT(STANDBY) item is ingesteld op SPAARSTAND. Zet UIT(STANDBY) op NORMAAL en sluit het toestel vervolgens aan op het netwerk.
(INSTALLING menu in de Gebruiksaanwijzing - Gebruikershandleiding)
2.2 Handmatige instelling netwerkverbinding
2.2.1 Apparatuurverbinding
Verbind de projector en de computer met een LAN-kabel.
* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.
Controleer vervolgens de instelling van de computer zoals hieronder uitgelegd wordt.
2.2.2 Netwerkinstellingen
In deze sectie worden de netwerkinstelling voor Windows® XP en Internet Explorer® behandelt.
1) Log in op Windows® XP als systeembeheerder. (*)
2) Open het "Configuratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en Internet-verbindingen" in "Configuratiescherm". (Afb. 2.2.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.
Afb. 2.2.2.a "Netwerk en Internet-verbindingen" venster
4) Open "Netwerkverbindingen". (Afb. 2.2.2. b)

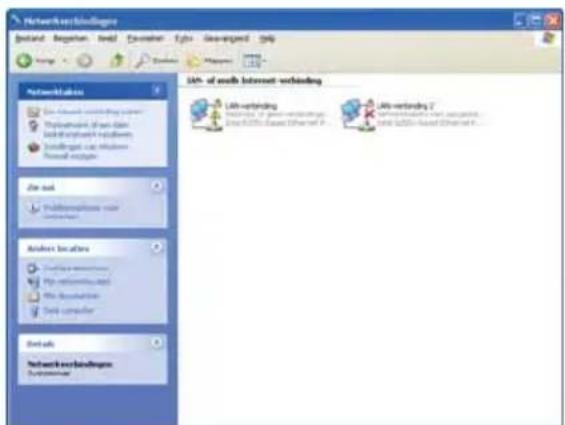

Afb. 2.2.2.b "Netwerkverbindingen" venster
2.2 Handmatige instelling netwerkverbinding (vervolg)
5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.2.2.c)
![Eigenschappen voor LAN verbinding Algemeen Verificatie Gevanzaard Verbinding maken via Intel 8255x-based Ethernet PCI-adapt Deze verbinding heeft de volgende onderdelen nodig. Client voor Microsoft-netweiken Bestands- en printdeling voor Microsoft-netweiken GoS-paktkapianer Internet-protocol [TCP/IP] Installieren... Verbinderen Eigenschappen Beschrijking Transmission Control Protocol/Internet Protocol. Het standard WAN-protocol dat communicatie biedt tussen verschillende, met elkaar verbonden netweiken Pictogram in systemvsk weergeven geduende de verbinding Molding weergeven als deze verbinding beperkte af geen verbindingamogelijkheden heeft: OK Annularen](/content/2026/05/1106717/images/bea76631f5987e2696cc7fc4fd9881ef88c0190177c9be799aaff45c4a36f963.jpg)
Afb. 2.2.2.c "Eigenschappen voor LAN-verbinding" venster.
6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster
Afb. 2.2.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.
7) Stel het IP-adres, het subnetmasker en de standaard gateway in voor de computer.
2.2 Handmatige instelling netwerkverbinding (vervolg)
[Over het IP-adres]
■ Handmatig instellen
Het netwerkadres deel in het IP-adres ingesteld op uw computer dient overeen te komen met dat van de projector. En het gehele IP-adres in de computer mag niet overlappen met andere apparatuur in hetzelfde netwerk, waaronder de projector.
Selecteer bijvoorbeeld
De initiële projector instellingen zijn als volgt:
IP-adres: 192.168.1.10
Subnet mask (Subnetmasker): 255.255.255.0
(Netwerkadres: 192.168.1 in dit geval)
Specificeer daarom het IP-adres van de computer als volgt:
IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)
Subnet mask (Subnetmasker): 255.255.255.0
(Netwerkadres: 192.168.1 in dit geval)
van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten.
In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifieer dus van 1 tot 254, behalve 10 voor de computer.
N.B. • "0.0.0.0" kan niet als IP-adres ingesteld worden.
- Het IP-adres van de projector kan veranderd worden d.m.v. de configuratie utility via een webbrowser. (12)
- Als de projector en de computer zich allebei in hetzelfde netwerk bevinden (d.w.z. het netwerkadres wordt gedeeld), dan kan de standaard gateway leeg zijn.
- Wanneer de projector en de computer zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.
Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatisch een IP-adres aan de projector en de computer toe te wijzen.
* DHCP is een afkorting voor "Dynamic Host Configuration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.
2.2 Handmatige instelling netwerkverbinding (vervolg)
2.2.3 "Internet-optie" instelling
1) Klik op "Internet-opties" in het "Netwerk en Internet-verbindingen" venster (Afb.2.2.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.2.3. b)
Afb. 2.2.3.a "Netwerk en Internet-verbindingen" venster.

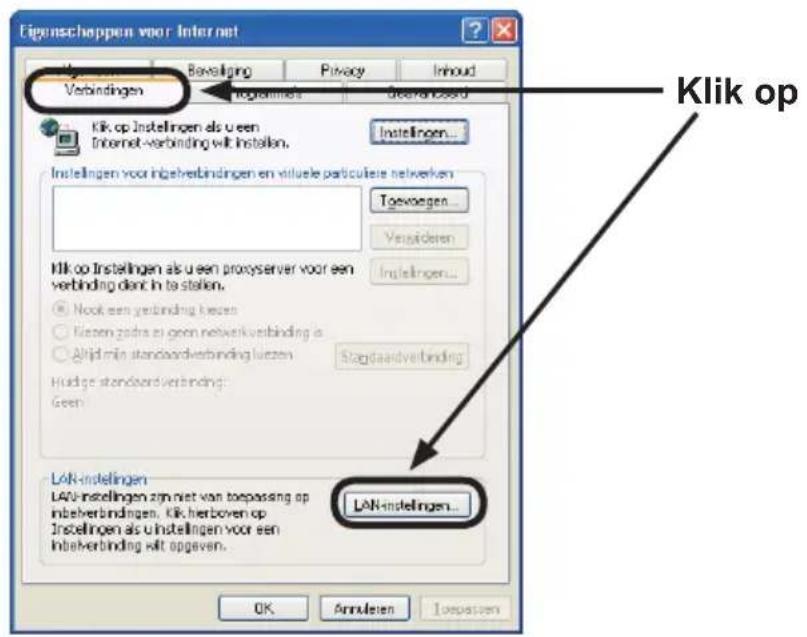

Afb. 2.2.3.b "Eigenschappen voor Internet" venster
2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "LAN-instellingen" (Afb. 2.2.3.c)
2.2 Handmatige instelling netwerkverbinding (vervolg)

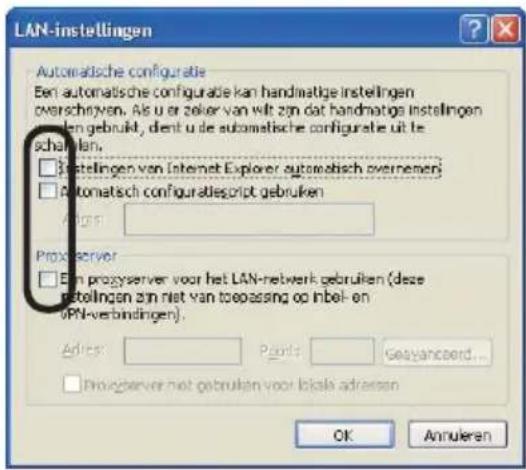

Afb. 2.2.3.c "LAN-instellingen" venster.
3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.2.3.c)
2.2.4 Controleer de verbinding
Controleer of de computer en de projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.
1) Start de browser op de computer, specificeer de volgende URL en klik dan op de "→" knop.
Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op. URL: http://192.168.1.10/
2) Als Afb. 2.2.4 verschijnt dan is het succesvol.
Afb. 2.2.4 "Inlogmenu"
3. Netwerkfuncties
Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.
3.1 Het configureren en besturen van de projector via een webbrowser
U kunt de projector aanpassen of besturen via een netwerk door een webbrowser te gebruiken vanaf een computer die aangesloten is op hetzelfde netwerk.
3.2 E-mail waarschuwingen
De projector kan automatisch een waarschuwing versturen naar gespecificeerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.
3.3 Projectorbeheer m.b.v. SNMP
Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software.
Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecificeerde computer te sturen.
3.4 Agenda schema
U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave
De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.
3.6 Messengerfunctie
De projector kan tekstgegevens die overgebracht zijn via het netwerk weergeven op het scherm.
3.7 Opdrachtenbeheer via het netwerk
De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.
3.8 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie)
Met de NETWERKBRUG functie kunt u een extern apparaat, via deze projector vanaf de computer, als een netwerkterminal bedienen.
3.1 Het configureren en besturen van de projector via een webbrowser
U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een computer die aangesloten is op hetzelfde netwerk.
- Wanneer JavaScript ^ is uitgeschakeld in uw webbrowser dan moet u JavaScript ^ inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript ^ in te schakelen.
- Het wordt aanbevolen om alle webbrowser updates te installeren.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
Tijdens het configureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.
| Optie Beschrijving Beheerder | Gebruiker | ||
| Network Information | Toont de huidige netwerkconfiguratie instellingen van de projector. | √ | √ |
| Network Settings | Toont en configureert de netwerkinstellingen. | √ n.v.t. | |
| Port Settings | Toont en configureert de communicati epoortinstellingen. | √ n.v.t. | |
| Mail Settings | Toont en configureert de e-mailadresinstellingen. | √ n.v.t. | |
| Alert Settings | Toont en configureert storings- & waarschuwingsberichten. | √ n.v.t. | |
| Schedule Settings | Toont en configureert de planningsinstellingen. | √ n.v.t. | |
| Date/Time Settings | Toont en configureert de datum en tijdinstellingen | √ n.v.t. | |
| Security Settings | Toont en configureert wachtwoorden en andere beveiligingsinstellingen. | √ n.v.t. | |
| Projector Control Bestuurd de projector. √ √ | |||
| Projector Status Toont de huidige projectorstatus. √ √ | |||
| Network Restart | Reset de netwerkverbinding van de projector. | √ n.v.t. | |
3. Netwerkfuncties
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
Zie het volgende voor het configureren of besturen van de projector via een webbrowser.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op "Enter" of klik op de knop "→" knop. Het scherm in Afb.
3.1.1a wordt weergegeven.
2) Voer uw ID en wachtwoord in en klik op [Logon].
Afb. 3.1.1 a "Inlogmenu"
Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.
| Optie ID Wachtwoord | |
| Administrator Administrator | |
| User User |
Wanneer het inloggen succesvol is dan zal of Afb. 3.1.1 b of Afb. 3.1.1 c verschijnen.
Hoofdmenu Hoofdmenu

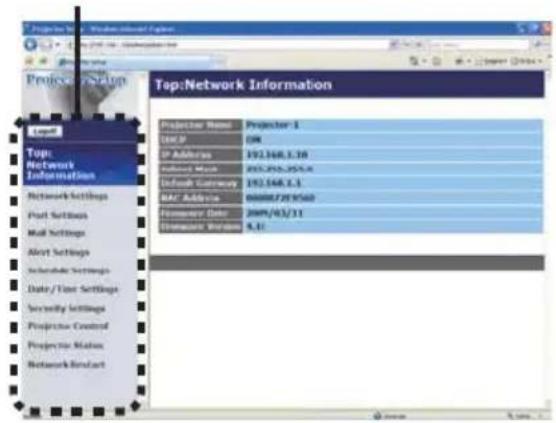

Afb. 3.1.1 b "Inloggen met een Beheerder-ID"
Afb. 3.1.1 c "Inloggen met een Gebruikers-ID"
3) Klik op de gewenste functie- of configuratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

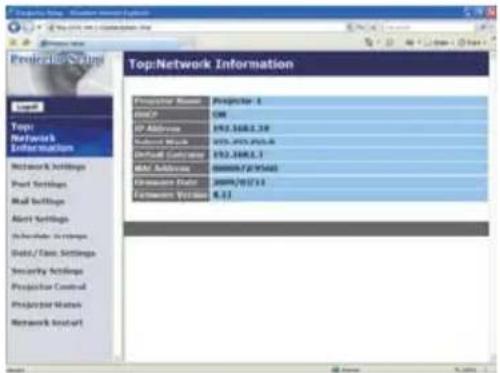

3.1.2 Network Information (Netwerkinformatie)
Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.
Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (13, 14)
Toont de huidige netwerkconfiguratie instellingen van de projector.
| Optie Beschrijving | |
| Projector Name Toont de | instellingen van de projectornaam. |
| DHCP Toont de DHCP-configuratie instellingen. | |
| IP Address Toont het huidige IP-adres. | |
| Subnet Mask Toont het subnetmasker. | |
| Default Gateway Toont de | standaard gateway. |
| MAC Address Toont het | ethernet MAC-adres. |
| Firmware Date | Toont het netwerk firmware tijdstempel.Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID. |
| Firmware Version | Toont het netwerk firmware versienummer.Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

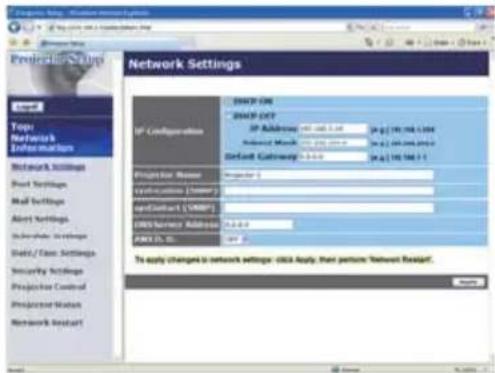

3.1.3 Network Settings (Netwerkinstellingen)
Toont en configureert de netwerkinstellingen.
| Optie Beschrijving | ||
| IP Configuration Configureert de netwerkinstellingen. | ||
| DHCP ON Schakelt DHCP in. | ||
| DHCP OFF Schakelt DHCP uit. | ||
| IP Address | Configureert het IP-adres wanneer de DHCP uitgeschakelt is. | |
| Subnet Mask | Configureert het subnetmasker wanneer de DHCP uitgeschakelt is. | |
| Default Gateway | Configureert de standaard gateway wanneer de DHCP uitgeschakelt is. | |
| Projector Name | Configureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !”#$%&’()*+,-./:;<=>?@[\]^_{}~ en spatie | |
| sysLocation (SNMP) | Configureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn.Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden. | |
| sysContact (SNMP) | Configureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn.Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden. | |
| DNS Server Address | Configureert het DNS-serveradres. | |
| AMX D.D.(AMX Device Discovery) | Configureert de AMX Device Discovery instelling om de projector te kunnen detecteren met AMX apparatuur die is aangesloten op hetzelfde netwerk.Bezoek de AMX website voor meer informatie omtrent AMX Device Discovery.URL: http://www.amx.com | |
Klik op [Apply] om de instellingen op te slaan.
N.B. • De nieuwe configuratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de configuratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.
- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

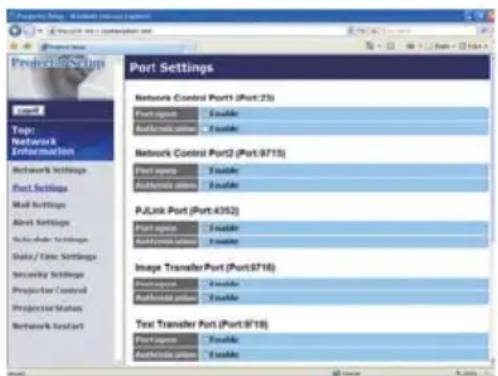

3.1.4 Port Settings (Poortinstellingen)
Toont en configureert de communicatiepoortinstellingen.
| Optie Beschrijving | |
| Network Control Port1 (Port:23) | Configureert opdrachtenbeheerpoort 1 (Poort:23). |
| Port open Klik het [Enable] selectievakje om poort 23 te gebruiken. | |
| Authentication | Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort. |
| Network Control Port2 (Port:9715) | Configureert opdrachtenbeheerpoort 2 (Poort:9715). |
| Port open Klik het [Enable] selectievakje om poort 9715 te gebruiken. | |
| Authentication | Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort. |
| PJLinkTM Port (Port:4352) | Configureert de PJLinkTM -poort (Poort:4352). |
| Port open Klik het [Enable] selectievakje om poort 4352 te gebruiken. | |
| Authentication | Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort. |
| Image Transfer Port (Port:9716) | Configureert de beeld overdracht poort (Poort:9716). |
| Port open Klik het [Enable] selectievakje om poort 9716 te gebruiken. | |
| Authentication | Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort. |
| Text Transfer Port (Port:9719) | Configureert de tekst overdracht poort (Poort:9719). |
| Port open Klik het [Enable] selectievakje om poort 9719 te gebruiken. | |
| Authentication | Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| SNMP Port Configureert de SNMP-poort. | |
| Port open Klik het [Enable] selectievakje om poort SNMP te gebruiken. | |
| Trap address | Configureert de bestemming van de SNMP-vastlegging in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters. |
| SMTP Port Configureert de SMTP-poort. | |
| Port open | Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. |
| Network Bridge Port Configureert het Netwerkbrug-poortnummer. | |
| Port Number | Voer het poortnummer in.U kunt elk nummer tussen 1024 en 65535 instellen, behalve 9715, 9716, 9719 en 4352. De standaardinstelling is 9717. |
Klik op [Apply] om de instellingen op te slaan.
N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Send mail | Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. Configureer de voorwaarden voor het versturen van e-mail onder de Alert Settings. |
| SMTP Server Address | Configureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters. |
| Sender E-mail address | Configureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn. |
| Recipient E-mail address | Configureert het e-mailadress van één tot vijf ontvangers.U kunt ook [TO] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn. |
Klik op [Apply] om de instellingen op te slaan.
N.B. • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].
- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
3.1.6 Alert Settings (Waarschuwingsinstellingen)
Toont en configureert de instellingen voor de storings- & waarschuwingsinstellingen.
| Waarschuwingsoptie Beschrijving | |
| Cover Error De lampdeksel is niet goed vastgezet. | |
| Fan Error De ventilatie functioneer niet. | |
| Lamp Error | De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is. |
| Temp Error | Er bestaat de mogelijkheid dat het binnenste deel verwarmd is. |
| Air Flow Error De interne temperatuur is aan het stijgen. | |
| Cold Error | Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is. |
| Filter Error Fiteroverluchttijd. | |
| Other Error | Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer. |
| Schedule Execution Error | Planuitvoeringsfout. (22) |
| Lamp Time Alarm Lampoverluchttijdalarminstelling. | |
| Filter Time Alarm Filteroverluchttijdalarminstelling. | |
| Transition Detector Alarm | Transitiedetectoralarm. (OPTIE menu in de Gebruiksaanwijzing - Gebruikershandleiding) |
| Cold Start | Als UIT(STANDBY) is ingesteld op NORMAAL, verandert de spanningsstatus van de projector van uit naar standby.Als UIT(STANDBY) is ingesteld op SPAARSTAND, verandert de spanningsstatus van de projector van standby naar aan (de lamp gaat aan). (INSTELLING menu in de Gebruiksaanwijzing - Gebruikershandleiding) |
| Authentication Failure | De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap. |
Zie de "Oplossingen vinden" in de Gebruiksaanwijzing - Gebruikershandleiding voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
De Alarmeringsopties worden getoond in het onderstaande.
| De optie Beschrijving | |
| Alarm Time | Stelt de alarmtijd in.(Alleen Lamp Time Alarm en Filter Time Alarm.) |
| SNMP Trap | Klik op [Enable] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen. |
| Send Mail | Klik op [Enable] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Cold Start en Authentication Failure.) |
| Mail Subject | Configureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 100 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.) |
| Mail Text | Configureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.) |
Klik op [Apply] om de instellingen op te slaan.
N.B. • Het starten van de e-mail voor Filter Error is afhankelijk van de instelling FILTERMELDING in het onderdeel SERVICE van het Menu OPTIE welke de periode bepaald tot wanneer het filterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de filtertijd de 500, 1000, 2000, 3000, 4000 of 5000 uren passeert, gebaseerd op de configuratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERMELDING op SCHAKEL UIT is ingesteld. (OPTIE menu in de Gebruiksaanwijzing - Gebruikershandleiding)
- Het Lamp Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) met betrekking tot de Lamptijd. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfigureerd werd via de webpagina, dan wordt de e-mail verstuurd.
- Het Filter Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) met betrekking tot de filtertijd. Wanneer het aantal filteruren deze drempelwaarde overschrijdt die in de webpagina is ingesteld, wordt deze e-mail verstuurd.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
3.1.7 Schedule Settings (Agenda instellingen)
| Optie Beschrijving | |
| Daily Configureert het dagelijkse schema. | |
| Sunday Configureert het schema van zondag. | |
| Monday Configureert het schema van maandag. | |
| Tuesday Configureert het schema van dinsdag. | |
| Wednesday Configureert het schema van woensdag. | |
| Thursday Configureert het schema van donderdag. | |
| Friday Configureert het schema van vrijdag. | |
| Saturday Configureert het schema van zaterdag. | |
| Specific date No.1 Configureert het schema van de specifieke datum (nr. 1). | |
| Specific date No.2 Configureert het schema van de specifieke datum (nr. 2). | |
| Specific date No.3 Configureert het schema van de specifieke datum (nr. 3). | |
| Specific date No.4 Configureert het schema van de specifieke datum (nr. 4). | |
| Specific date No.5 Configureert het schema van de specifieke datum (nr. 5). |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
De schema-instellingen worden hieronder getoond.
| Optie Beschrijving | |
| Schedule | Klik op [Enable] vink het vakje aan om het schema in te schakelen. |
| Date (Month/Day) | Configureert de maand en datum.Dit item verschijnt alleen wanneer Specific date (No. 1-5) is geselecteerd. |
Klik op [Apply] om de instellingen op te slaan.
De huidige instellingen voor gebeurtenissen worden getoond in de schemalijst. Om meer functies en gebeurtenissen toe te voegen, dient u de volgende items in te stellen.
| Optie Beschrijving | |
| Time Configureert de tijd om opdrachten uit te voeren. | |
| Command[Parameter] | Configureert de uit te voeren opdrachten. |
| Power Configureert de | parameters voor het stroombeheer. |
| Input Source | Configureert de parameters voor het verwisselen van de invoer. |
| Display Image | Configureert de parameters voor de weergave van overgebrachte beeldgegevens. (40) |
| Display Text | Configureert de parameters voor het tonen van de overgedragen tekstgegevens. (42) |
Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.
Klik op [Delete] om opdrachten uit de schemalijst te wissen.
Klik op de [Reset] toets om alle opdrachten te wissen en de schema-instellingen uit de schemalijst te resetten
N.B. • Nadat de projector is verplaatst, controleert u de datum- en tijdinstellingen van de projector alvorens de programmering te configureren. Een sterke schok kan de instellingen voor datum en tijd (24) veranderen.
- De gebeurtenissen van "Display Image" en "Display Text" zullen niet juist beginnen en er treedt een schema-uitvoeringsfout op als de lamp niet oplicht en/of de weergavegegevens niet op de uitvoeringstijd van de geprogrammeerde gebeurtenis in de projector zijn opgeslagen.
- De gebeurtenissen van "Input Source" en "Display Image" zullen niet beginnen als de veiligheidsfunctie is geactiveerd en het gebruik van de projector is beperkt.
- Bepaalde fouten van de projector (zoals een temperatuurfout of lampfout) verhinderen een juiste uitvoering van de geprogrammeerde functies/gebeurtenissen.
- Raadpleeg Oplossingen vinden in de Gebruiksaanwijzing - Gebruikershandleiding wanneer geprogrammeerde functies/gebeurtenissen niet worden uitgevoerd zoals u ze hebt ingesteld.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
3.1.8 Date/Time Settings (Datum/tijdinstellingen)
Toont en configureert de datum en tijdinstellingen.
| Optie Beschrijving | ||
| Current Date | Configureert de huidige datum in het jaar/maand/dag formaat. | |
| Current Time | Configureert de huidige tijd in het uur:minuut:sconde formaat. | |
| Daylight Savings Time | Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in: | |
| Start | Configureert de datum en tijd wanneer de daglicht besparingstijd begint. | |
| Month | ||
| Week | ||
| Day | ||
| Time | ||
| hour | ||
| minute | ||
| End | ||
| Month | ||
| Week | ||
| Day | ||
| Time | ||
| hour | ||
| minute | ||
| Start | Configureert de datum en tijd wanneer de daglicht besparingstijd begint. | ||
| Month | |||
| Week | |||
| Day | |||
| Time | |||
| hour | |||
| minute | |||
| End | Configureert de datum en tijd wanneer de daglicht besparingstijd eindigt. | ||
| Month | |||
| Week | |||
| Day | |||
| Time | |||
| hour | |||
| minute | |||
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Time difference | Configureert het tijdsverschil. Stel hetzelfde tijdsverschil in als op uw computer is ingesteld. Indien u onzeker bent, raadpleeg dan u uw IT-beheerder. |
| SNTP | Vink het [ON] vakje aan om datum en tijd van de SNTP-server te ontvangen en stel de volgende opties in: |
| SNTP Server Address | Configureert het SNTP-serveradres in IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters. |
| Cycle | Configureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uur: minuut). |
Klik op [Apply] om de instellingen op te slaan.
N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
- Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
- De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.
3. Netwerkfuncties
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
3.1.9 Security Settings (Beveiligingsinstellingen)
Toont en configureert wachtwoorden en andere beveiligingsinstellingen.
| Optie Beschrijving | |
| Administrator authority | Configureert de Beheerder-ID en wachtwoord. |
| Administrator ID | Configureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn. |
| Administrator Password | Configureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn. |
| Re-enter Administrator Password | Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in. |
| User authority Configureert de Gebruikers-ID en wachtwoord. | |
| User ID | Configureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn. |
| User Password | Configureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn. |
| Re-enter User Password | Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Network Control | Configureert het Verificatiewachtwoord voor de opdrachtenbeheer. |
| Authentication Password | Configureert het Verificatiewachtwoord. De lengte van de tekst kan tot 32 alfanumerieke karakters zijn. |
| Re-enter Authentication Password | Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in. |
| SNMP | Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt. |
| Community name | Configureert de naam van de gemeenschap. De lengte van de tekst kan tot 64 alfanumerieke karakters zijn. |
Klik op [Apply] om de instellingen op te slaan.
N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu. • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

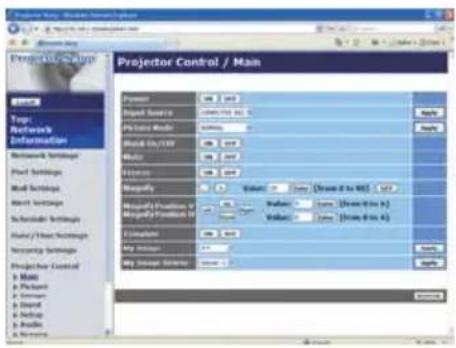

3.1.10 Projector Control (Projectorbesturing)
De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control-menu.
Selecteer een optie door de pijltjestoetesen omlaag en omhoog op de computer te gebruiken.
De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.
N.B. • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Refresh] knop te drukken.
Bestuurd de projector.
| Optie Beschrijving | |
| Main | |
| Power Schakelt de stroom aan/uit. | |
| Input Source Selecteert de invoerbron. | |
| Picture Mode Selecteert de afbeeldingsmodusinstelling. | |
| Blank On/Off Schakelt | Blanco aan/uit. |
| Mute Schakelt Mute aan/uit. | |
| Freeze Schakelt Foto aan/uit. | |
| Magnify | Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt. |
| Magnify Position V | Stelt de positie af van een beginpunt voor verticale vergroting. |
| Magnify Position H | Stelt de positie af van een beginpunt voor horizontale vergroting. |
| Template Schakelt de sjabloon aan/uit. | |
| My Image Selecteer MIJN BEELD gegevens. | |
| My Image Delete Wis MIJN BEELD gegevens. | |
| Picture | |
| Brightness Pas de helderheidsinstelling aan. | |
| Contrast Pas de contrastinstelling aan. | |
| Gamma Selecteert de gamma instelling. | |
| Color Temp Selecteer de kleurentemperatuurinstelling. | |
| Color Pas de kleurenin stelling aan. | |
| Tint | Pas de tintinstelling aan. |
| Sharpness | Past de scherpte aan. |
| My Memory Save | Slaat Mijn geheugengegevens op. |
| My Memory Recall | Roept Mijn geheugengegevens op. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Image | |
| Aspect Selecteert de aspectinstelling. | |
| Over Scan Pas de over scan instelling aan. | |
| V Position Past de verticale positie aan. | |
| H Position Past de horizontale positie aan. | |
| H Phase Past de horizontale fase aan. | |
| H Size Past de horizontale grote aan. | |
| Auto Adjust Execute | Voert de automatische aanpassing uit. |
| Input | |
| Progressive Selecteert de progressieve instelling. | |
| Video NR Selecteert de videoruisonderdrukking instelling. | |
| Color Space Selecteert de kleurruimte. | |
| S-Video Format Selecteert de S-videoformaatinstelling. | |
| C-Video Format Selecteert de videoformaatinstelling. | |
| HDMI Format Selecteert de HDMIformaatinstelling. | |
| HDMI Range Selecteert de HDMI bereikinstelling. | |
| Computer in1 Selecteert het COMPUTER IN1 invoersignaaltype. | |
| Computer in2 Selecteert het COMPUTER IN2 invoersignaaltype. | |
| Frame Lock - Computer in1 | Schakelt de FRAME LOCK-COMPUTER IN1 functie aan/uit. |
| Frame Lock - Computer in2 | Schakelt de FRAME LOCK-COMPUTER IN2 functie aan/uit. |
| Frame Lock - HDMI | Schakelt de FRAME LOCK-HDMI functie aan/uit. |
| Setup | |
| D-Zoom | Regelt de zoom. |
| D-SHIFT V Regelt de verticale positie van het beeld. | |
| D-SHIFT H Regelt de horizontale positie van het beeld. | |
| Picture Position | Selecteert de verticale beeldpositie. |
| Keystone V | Past de verticale keystonevervormingsinstelling aan. |
| Eco Mode | Selecteer de eco stand. |
| Mirror | Selecteert de spiegelstatus. |
| Standby Mode | Selecteert de uit (standby) stand. |
| Monitor Out - Computer in 1 | Wijst MONITOR OUT toe wanneer de COMPUTER IN1 poort is geselecteerd. |
| Monitor Out - Computer in 2 | Wijst MONITOR OUT toe wanneer de COMPUTER IN2 poort is geselecteerd. |
| Monitor Out - HDMI | Wijst MONITOR OUT toe wanneer de HDMI poort is geselecteerd. |
| Monitor Out - S-Video | Wijst MONITOR OUT toe wanneer de S-VIDEO poort is geselecteerd. |
| Monitor Out - Video | Wijst MONITOR OUT toe wanneer de VIDEO poort is geselecteerd. |
| Monitor Out - Standby | Wijst MONITOR OUT toe wanneer het toestel uit (standby) staat. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Audio | |
| Volume Pas de volume | instelling aan. |
| Speaker Schakelt de ingebouwde luidspreker aan/uit. | |
| Audio Source - Computer in1 | Wijst de AUDIOBRON-COMPUTER IN1-invoerpoort toe. |
| Audio Source - Computer in2 | Wijst de AUDIOBRON-COMPUTER IN2-invoerpoort toe. |
| Audio Source - HDMI | Wijst de AUDIOBRON-HDMI-invoerpoort toe. |
| Audio Source - S-Video | Wijst de AUDIOBRON-S-VIDEO-invoerpoort toe. |
| Audio Source - Video | Wijst de AUDIOBRON-VIDEO-invoerpoort toe. |
| Audio Out Standby | Wijst AUDIO OUT toe wanneer het toestel uit (standby) staat. |
| HDMI Audio Selecteert de HDMI-instelling. | |
| Screen | |
| Language Selecteert de taal voor de OSD. | |
| Menu Position V Past | de verticale menupositie aan. |
| Menu Position H Past | de horizontale menupositie aan. |
| Blank Selecteer der blankmodus. | |
| Startup Selecteert de schermstartupmodus. | |
| MyScreen Lock Zet de vergrendelingsfunctie van Mijn Scherm aan/uit. | |
| Message Schakelt de berichtenfunctie aan/uit. | |
| Template Selecteert de patroonscherm. | |
| C.C. - Display | Hiermee selecteert u de instelling WEERGEVEN van de ondertiteling voor gehoorgestoorden. |
| C.C. - Mode | Hiermee selecteert u de instelling MODUS van de ondertiteling voor gehoorgestoorden. |
| C.C. - Channel | Hiermee selecteert u de instelling KANAAL van de ondertiteling voor gehoorgestoorden. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Option | |
| Auto Search Schakelt de automatische signalenzoekfunctie aan/uit. | |
| Direct Power On Schakelt de direct-aan stroomfunctie in/uit. | |
| Auto Power Off | Configureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt. |
| My Button-1 | Wijst de functies toe aan de MY BUTTON1 knop op de meegeleverde afstandbediening. |
| My Button-2 | Wijst de functies toe aan de MY BUTTON2 knop op de meegeleverde afstandbediening. |
| My Source Selecteert de Mijn signaalbron instelling. | |
| Remote Freq. Normal | Schakelt de normaal-instelling voor de frequentie van het afstandsbedieningssignaal in/uit. |
| Remote Freq. High | Schakelt de hoog-instelling voor de frequentie van het afstandsbedieningssignaal in/uit. |
3. Netwerkfuncties
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
3.1.11 Projector Status (Projectorstatus)
Toont de huidige projectorstatus.
| Optie Beschrijving | |
| Error Status Toont de huidige foutstatus. | |
| Lamp Time Toont de gebruikstijd van de huidige lamp. | |
| Filter Time Toont de gebruikstijd van de huidige filter. | |
| Power Status Toont de huidige stroomstatus. | |
| Input Status Toont de huidige invoersignaalbron | |
| Blank On/Off Toont de huidige Blanco aan/uit status. | |
| Mute Toont de huidige Mute aan/uit status. | |
| Freeze Toont de huidige Fotostatus. |
3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

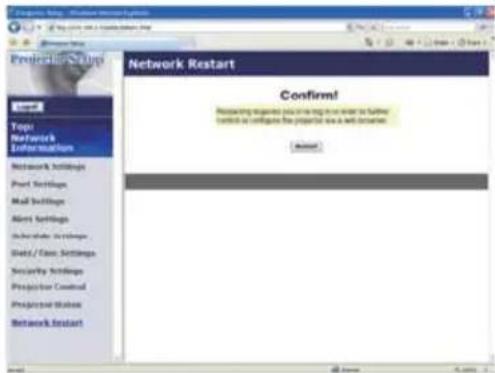

3.1.12 Network Restart (Netwerk reset)
| Optie Beschrijving | |
| Restart | Reset de netwerkverbinding van de projector om de nieuwe configuratie instellingen te activeren. |
N.B. • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of configureren via een webbrowser. Wacht 1 minuut of langer nadat u op [Restart] geklikt heeft om opnieuw in te kunnen loggen.
3.1.13 Logoff (Uitloggen)
Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu. (14)
3.2 E-mail waarschuwingen
De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt
N.B. • Er kunnen tot vijf e-mailadressen opgegeven worden.
- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.
Mailinstellingen (19)
Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser configureren.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP Port te openen.
5) Klik op [Apply] om de instellingen op te slaan.
N.B. • Een Netwerk Herstart is vereist nadat de SMTP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.
6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 3.1.5 Mail Settings (Mailinstellingen) (19) voor meer informatie.
7) Klik op [Apply] om de instellingen op te slaan.
N.B. • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecificeerde adressen:
Onderwerp :Test Mail
Tekst :Send Test Mail
Date
Time
IP Address
MAC Address
3.2 E-mail waarschuwingen (vervolg)
8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te configureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 3.1.6 Alert Settings (Waarschuwingsinstellingen) (20) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.
Storings- en waarschuwings-e-mails krijgen het volgende formaat:
Onderwerp : <Mail title> <Projectornaam>
Tekst : <Mail text>
Date <Storings-/waarschuwingsdatum>
Time <Storings-/waarschuwingstijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>
3.3 Projectorbeheer m.b.v. SNMP
Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.
N.B. • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.
- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.
SNMP-instellingen (17)
Configureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SNMP Port te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.
N.B. • Een Netwerk Herstart is vereist nadat de SNMP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.
5) Klik op [Security Settings] in het hoofdmenu.
6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.
N.B. • Een herstart van het Netwerk is vereist nadat de Community name is veranderd. Klik [Network Restart] en configureer de volgende onderdelen.
7) Configureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfigureerd moet worden.
8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.
9) Klik op [Apply] om de instellingen op te slaan.
3.4 Agenda schema
De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.
- De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.
- Er zijn 3 soorten Planning: 1) daily 2) weekly 3) specific date. (22)
- De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specific date 2) weekly 3) daily.
- Er zijn maximaal vijf specifiek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specific date No. 1' heeft prioriteit voor 'Specific date No. 2' enz.)
- Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (24)
3.4 Agenda schema (vervolg)
Agenda instellingen (22)
Planingsinstellingen kunnen geconfigureerd worden vanaf een webbrowser.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifieke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen.
8) Klik op [Delete] wanneer u een schema wilt wissen.
Er zijn drie soorten planning:
1) Daily: Voer de gespecificeerde operatie elke uit op een gespecificeerd tijdstip.
2) Sunday \~ Saturday: Voer de gespecificeerde operatie uit op het specificeerd tijdstip op een bepaalde dag van de week.
3) Specific date: Voer de gespecificeerde operatie uit op de gespecificeerde datum en tijd.
N.B. • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Power On" planning opgeslagen is.
- Wanneer de planningsfunctie wordt gebruikt, moet het netsnoer op de projector en het stopcontact aangesloten zijn. De planningsfunctie werkt niet wanneer de stroomonderbreker in een kamer is geactiveerd. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.
3.4 Agenda schema (vervolg)
Datum/tijdinstellingen (24)
De datum/tijd-instelling kan aangepast worden via een webbrowser.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie.Zie sectie 3.1.8 Date/Time Settings (Datum/tijdinstellingen) voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.
![Date/Time Settings Custom Date: jrg @ 10.00 Custom Time: jrg @ 10.00 Display Network USB Mnnt: [kg] (1-14) Mnnt: [kg] (1-14) Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/ Data: http://www.mnnt.org/](/content/2026/05/1106717/images/bbac2a0dd540b51e6541eba122eadf6ad4a35cf2847c0d9623065cb1859f1da9.jpg)
N.B. • Een Netwerk Herstart is vereist nadat de Daylight Savings Time of SNTP configuratie instellingen zijn veranderd.
- De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de instructies in het gedeelte "Vervanging Interne Klok batterij" in de Gebruiksaanwijzing (beknopt) te volgen.
- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave
De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.
Afb. 3.5 Afbeeldingsoverdracht.
MIJN BEELD overdracht vereist een exclusieve applicatie voor uw computer. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor details en aanwijzingen.
Om de overgebrachte afbeelding te tonen, selecteer de MIJN BEELD optie in het NETWERK-menu. Zie voor meer informatie de beschrijving van de MIJN BEELD optie van het NETWERK-menu. (NETWERK menu in de Gebruiksaanwijzing - Gebruikershandleiding)
N.B. • Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.
- Gebruiken van MY BUTTON waaronder MIJN BEELD is geregistreerd kan het overgebrachte beeld laten weergeven. (OPTIE menu in de Gebruiksaanwijzing - Gebruikershandleiding)
- Het beeldbestand kan ook weergegeven worden d.m.v. de planningsfunctie via de webbrowser. Zie de sectie "3.4 Agenda schema (37)" voor meer informatie.
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave (vervolg)
Configureer de volgende onderdelen van een web browser als MIJN BEELD wordt gebruikt.
Voorbeeld: Als het IP-adres van de projector is ingesteld op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de Image Transfer Port (Port: 9716) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
5) Klik de [Apply] knop om de instellingen te bewaren.
Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.
6) Klik [Security Settings] in het hoofdmenu.
7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.
8) Klik de [Apply] knop om de instellingen te bewaren.
N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), Image Transfer Port (Port: 9716) en Text Transfer Port (Port: 9719).
- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
3.6 Messengerfunctie
De projector kan tekstgegevens die overgebracht zijn via het netwerk weergeven op het scherm.
De tekstgegevens kunnen op twee manieren op het scherm worden weergegeven, namelijk direct na overdracht van de computer, of door een reeds in het geheugen van de projector opgeslagen melding weer te laten geven.
Afb. 3.6 Messengerfunctie
Voor de Messengerfunctie is een aparte applicatie op uw computer vereist. Om de tekstgegevens te bewerken, over te brengen en weer te laten geven, dient u deze applicatie te gebruiken. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Raadpleeg de handleiding van de applicatie voor details omtrent de Messengerfunctie en hoe u de applicatie moet gebruiken.
N.B. • Het is mogelijk om maximaal 12 meldingen met tekstgegevens op te slaan op de projector.
- Met een MY BUTTON waaronder de MESSENGER functie is geregistreerd, kan de weergave van Messengermeldingen aan/uit worden gezet. (OPTIE menu in de Gebruiksaanwijzing - Gebruikershandleiding)
- Het tekstbestand kan ook weergegeven worden d.m.v. de planningsfunctie via de webbrowser. Zie de sectie "3.4 Agenda schema (37)" voor meer informatie.
3.6 Messengerfunctie (vervolg)
Configureer de volgende onderdelen van een web browser als de Messengerfunctie wordt gebruikt.
Voorbeeld: Als het IP-adres van de projector is ingesteld op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.
2) Voer de Beheerder ID en Paswoord in en klik [Logon].
3) Klik [Port Settings] in het hoofdmenu.
4) Klik het [Enable] selectievakje om de Text Transfer Port (Port: 9719) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.
5) Klik de [Apply] knop om de instellingen te bewaren.
Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.
6) Klik [Security Settings] in het hoofdmenu.
7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.
8) Klik de [Apply] knop om de instellingen te bewaren.
N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), Image Transfer Port (Port: 9716) en Text Transfer Port (Port: 9719).
- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
3.7 Opdrachtenbeheer via het netwerk
U kunt de projector configureen en besturen via het netwerk d.m.v RS-232C-opdrachten.
Communicatiepoort.
De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:
N.B. • Aansturing via directe instructies is alleen mogelijk via de hierboven gespecificeerde poort.
Opdrachtenbeheerinstellingen (17)
Configureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.
3.7 Opdrachtenbeheer via het netwerk (vervolg)
Wanneer de verificatie instelling ingeschakeld is, dan zijn de volgende instellingen nodig.
7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verificatiewachtwoord in.
* Zie N.B..
9) Klik op [Apply] om de instellingen op te slaan.
N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), PJLink™ Port (Port: 4352), Image Transfer Port (Port: 9716) en Text Transfer Port (Port: 9719).
- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
3.7 Opdrachtenbeheer via het netwerk (vervolg)
Opdrachtformaat
Opodrachtformaten verschillen per communicatiepoort.
- TCP #23
U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. ("RS-232C Communication" in de Gebruiksaanwijzing - Gebruikershandleiding (Technical))
Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verificatie wanneer verifiëren ingeschakeld is.
| Antwoord | Foutcode | |
| 0x1F 0x04 | 0x00 | |
- TCP #9715
Stuur gegevensformaat
Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.
("RS-232C Communication" in de Gebruiksaanwijzing - Gebruikershandleiding (Technical))
| Kop | Gegevenslengte | RS-232C-opdracht Checksum | Verbindings-IDa |
| 0x02 0x0D | 13 bytes 1 byte | 1 byte |
Kop → 0x02, Vast Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast) RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes) Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum. Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)
3.7 Opdrachtenbeheer via het netwerk (vervolg)
Antwoordgegevensformaat
De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.
| Antwoord | Verbindings-ID |
| 0x06 1 byte | |
| Antwoord | Verbindings-ID |
| 0x15 1 byte | |
| Antwoord | Foutcode Verbindings-ID |
| 0x1C 2 bytes 1 byte |
| Antwoord | Gegevens Verbindings-ID |
| 0x1D 2 bytes | 1 byte |
| Antwoord | Statuscode Verbindings-ID | |
| 0x1F 2 bytes | 1 byte | |
| Antwoord | Verificatiefoutcode | Verbindings-ID | |
| 0x1F 0x04 | 0x00 | 1 byte | |
3. Netwerkfuncties
3.7 Opdrachtenbeheer via het netwerk (vervolg)
De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.
Verificatie
De projector accepteert geen opdrachten zonder verificatiesucces wanneer verifiëren is ingeschakeld. De projector gebruik een uitdagend reactie type verificatie met een MD5 (Message Digest 5) algoritme.
Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifiëren ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verificatiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.
Het volgende is een voorbeeld als het Verificatiewachtwoord "password" is en de random 8 bytes "a572f60c" zijn.
1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verificatiewachtwoord "password" aan elkaar en het wordt "a572f60cpassword".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Verwerk deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe an de opdrachten en verstuur de gegevens.
Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verificatiefout ontvangen worden.
N.B. • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verificatiegegevens voor dezelfde aansluiting worden overgeslagen.
3.8 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie)
Deze projector is uitgerust met een NETWERKBRUG functie voor het uitvoeren van wederzijdse omzetting van een netwerkprotocol en een serieel interface.
Met behulp van de NETWERKBRUG functie kan een computer die via Ethernet-communicatie met deze projector is verbonden, een extern apparaat bedienen dat met deze projector is verbonden via RS-232C als een netwerkterminal.
3.8.1 De apparaten aansluiten
1) Voor de Ethernet-communicatie verbindt u de LAN poort van de projector met de LAN poort van de computer met behulp van een LAN-kabel.
2) Voor de RS-232C communicatie verbindt u de CONTROL poort van de projector met de RS-232C poort van het apparaat met behulp van een RS-232C kabel.
N.B. • Lees de handleidingen van de apparaten zorgvuldig door voordat u de apparaten aansluit.
Voor de RS-232C verbinding moet u de specificaties van de poorten weten en een geschikte kabel gebruiken. ("Connection to the ports" in de
Gebruiksaanwijzing - Gebruikershandleiding (Technical)
3.8.2 Communicatie-instellingen
Om de communicatie-instellingen te configureren met NETWERKBRUG voor de projector, dient u het COMMUNICATIE menu te gebruiken. Open het menu van de projector en selecteer achtereenvolgens het OPTIE - SERVICE - COMMUNICATIE menu. (OPTIE menu - SERVICE - COMMUNICATIE in de Gebruiksaanwijzing - Gebruikershandleiding)
1) Selecteer in het COMMUNICATIETYPE menu de NETWERKBRUG voor de CONTROL poort.
2) Selecteer in het SERIËLE INSTELLINGEN menu de juiste baudsnelheid en pariteit voor de CONTROL poort, overeenkomstig de specificaties van de RS-232C poort van het apparaat dat wordt aangesloten.
| Item Conditie | |
| BAUDSNELHEID | 4800bps/9600bps/19200bps/38400bps |
| PARITEIT GEE | N/ONEVEN/EVEN |
| Datalengte 8 bit (vast) | |
| Startbit 1 bit (vast) | |
| Stopbit 1 bit (vast) | |
3) Configureer in het OVERDRACHTMETHODE menu de juiste methode voor de CONTROL poort overeenkomstig uw gebruik.
N.B. • SCHAKEL UIT is de standaardinstelling voor het COMMUNICATIETYPE.
- Maak de instellingen voor de communicatie in het COMMUNICATIE menu.
Bij verkeerde instellingen wordt er geen juiste communicatie verkregen. - Wanneer het COMMUNICATIETYPE is ingesteld op NETWERKBRUG, zal de CONTROL-poort geen RS-232C instructies accepteren.
3.8.3 Communicatiepoort
Voor de NETWERKBRUG functie stuurt u de gegevens vanaf de computer naar de projector met behulp van de Network Bridge Port (Netwerkbrugpoort) die geconfigureerd is in de "Port Settings (Poortinstellingen)" van de webbrowser.
N.B. • U kunt elk nummer tussen 1024 en 65535 instellen als het Network Bridge Port-nummer, behalve 9715, 9716, 9719 en 4352. De standaardinstelling is 9717.
3.8.4 Overdrachtmethode
De overdrachtmethode kan alleen in de menu's worden geselecteerd wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE.
(OPTIE menu - SERVICE – COMMUNICATIE in de Gebruiksaanwijzing - Gebruikershandleiding)
HALF DUPLEX VOLLEDIG DUPLEX
3.8.4.1 HALF DUPLEX
Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, maar slechts in één richting tegelijk, óf zenden óf ontvangen van gegevens.
De projector kan bij deze methode geen gegevens vanaf de computer ontvangen terwijl de projector op responsgegevens vanaf een extern apparaat wacht. Nadat de projector de responsgegevens vanaf het externe apparaat heeft ontvangen of wanneer de responslimiettijd is verstreken, kan de projector de gegevens vanaf de computer ontvangen.
Dit betekent dat de projector het zenden en ontvangen van de gegevens stuurt om de communicatie te synchroniseren.
Om de HALF DUPLEX methode te gebruiken, stelt u de LIMIET RESPONSTIJD en de BYTES INTERVAL TIMEOUT in zoals hieronder is beschreven.
1) Stel in het LIMIET RESPONSTIJD menu de wachttijd voor de responsgegevens van een extern apparaat in. (OPTIE menu - SERVICE - COMMUNICATIE in de Gebruiksaanwijzing - Gebruikershandleiding) SCHAKEL UIT ↔ 1s ↔ 2s ↔ 3s (↔ SCHAKEL UIT)
3.8.4.1 HALF DUPLEX (vervolg)
2) Als er gedurende een bepaalde tijd geen responsgegevens vanaf een extern apparaat worden ontvangen (BYTES INTERVAL TIMEOUT), gaat de projector ervan uit dat de ontvangst van responsgegevens is afgelopen, waarna opnieuw met zenden wordt begonnen.
Als de tijd dat er geen responsgegevens worden ontvangen langer is dan de BYTES INTERVAL TIMEOUT, kan de projector niet alle gegevens ontvangen, waardoor het mogelijk is dat de computer het externe apparaat niet kan bedienen. Stel in het BYTES INTERVAL TIMEOUT menu de wachttijd voor de responsgegevens in overeenkomstig de eigenschappen van uw systeem.
(OPTIE menu - SERVICE – COMMUNICATIE in de Gebruiksaanwijzing - Gebruikershandleiding)
50ms ↔ 100ms ↔ 150ms ↔ 200ms (↔ 50ms)
N.B. • Bij gebruik van de HALF DUPLEX methode kan de projector maximaal 254 byte in een keer tegelijk zenden.
- Als de responsgegevens van het externe apparaat niet bewaakt hoeven te worden en de LIMIET RESPONSTIJD op SCHAKEL UIT is ingesteld, kan de projector de gegevens vanaf de computer ontvangen en deze continu naar een extern apparaat zenden. SCHAKEL UIT is de standaardinstelling.
3.8.4.2 VOLLEDIG DUPLEX
Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, dit wil zeggen gelijktijdig zenden en ontvangen van gegevens, maar zullen de responsgegevens van het externe apparaat niet bewaakt worden.
De computer en het externe apparaat zenden bij deze methode gegevens zonder dat dit synchroon verloopt. Als de gegevens gesynchroniseerd moeten worden, stelt u de computer in om de synchronisatie uit te voeren.
N.B. • Als de computer de synchronisatie van het zenden en ontvangen van de gegevens regelt, is het mogelijk dat de computer het externe apparaat niet goed kan bedienen afhankelijk van de verwerkingsstatus van de projector.
Projector
ED-D10N/ED-D11N
- Gebruiksaanwijzing (gedetailleerde)
- Gebruikershandleiding
- 2YHU GH]H KDQGOH
- Gebruiksaanwijzing - Veiligheidshandleiding
- Waarschuwingssymbolen
- WAARSCHUWING
- LET OP
- Toegepaste symbolen
- Veiligheidsmaatregelen
- Gebruik de projector nooit indien deze niet juist werkt.
- Wees vooral voorzichtig voor kinderen en huisdieren.
- Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
- Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
- Stel de projector niet aan stoten of schokken bloot.
- Zet de projector niet op een onstabiele ondergrond.
- Veiligheidsmaatregelen (vervolg)
- Wees voorzichtig, de projector geeft veel hitte af.
- Kijk nooit in de lens of de openingen wanneer de lamp brandt.
- Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
- Sluit het netsnoer zorgvuldig aan.
- U moet de aarddraad aansluiten.
- Behandel de lichtbronlamp voorzichtig.
- Lees zorgvuldig de paragraaf "Lamp".
- Behandel het netsnoer en de aansluitkabels voorzichtig.
- Behandel de batterij van de afstandsbediening voorzichtig.
- Wees voorzichtig wanneer u de projector vervoert.
- Zet niets bovenop de projector.
- Bevestig niets anders dan de gespecificeerde zaken op de projector.
- Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.
- Zorg ervoor dat het luchtfilter in goede conditie is.
- Vermijd opstelling in een omgeving met hoge temperaturen.
- Vermijd Magnetische velden.
- Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
- OPMERKINGEN
- Stel de afstandsbediening niet aan schokken bloot.
- Verzorging van de lens.
- Verzorging van de projector-behuizing en de afstandsbediening.
- Zowat kichte of donkere vlekken.
- Wees bedacht op de eventuele weergave van het LCD paneel.
- Over hulponderdelen.
- Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
- Vermijd sterke lichtstralen.
- Vermijd hoogfrequentstoringen.
- Betreffende de weergavekwaliteit.
- Schakel de apparatuur in de juiste volgorde in en uit.
- Zorg dat u uw ogen niet te zeer belast.
- Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Aansluiten op een notebook-computer
- Lamp
- Mededelingen over regelgevingen
- Waarschuwing volgens de FCC-verklaring
- Garantie en service
- Inhoud
- [Non-Text]
- Over deze handleiding ..... 1
- Inhoud 2
- Projectorfuncties .... 3
- Voorbereidingen .... 3
- Namen onderdelen ..... 5
- Instellen 8
- Afstandsbediening ..... 15
- Stroom aan/uit 17
- In werking....18
- SNELMENU 27
- FOTO menu ..... 2 9
- OPTIE menu 47
- NETWERK menu ..... 5 5
- VEILIGHEID menu....60
- Onderhoud....6 6
- Oplossingen vinden. . . . . . . . 71
- Voorbereidingen
- De inhoud van de verpakking controleren
- Bevestigen van het lenskapje
- Bedieningspaneel
- Achterpaneel (10)
- Afstandsbediening
- Instellen
- Opstellen
- Opstellen (vervolg)
- Uw apparaten aansluiten
- Ferrietkern voor s-videokabel
- Uw apparaten aansluiten (vervolg)
- Over Plug-and-Play-capaciteit
- N.B. voor HDMI
- De stroomtoevoer aansluiten
- Via de beveiligingsbalk en sleuf
- Batterijen plaatsen
- Over het afstandsbedieningsignaal
- De frequentie van het afstandsbedieningssignaal wijzigen
- Stroom aan/uit
- De projector aanzetten
- De projector uitzetten
- In werking
- Volume aanpassen
- Tijdelijk het geluid uitzetten
- Een invoersignaal selecteren
- Een invoersignaal selecteren (vervolg)
- Een invoersignaal zoeken
- Druk op de SEARCH-knop op de afstandsbediening.
- Een aspectverhouding selecteren
- Druk op de ASPECT-knop op de afstandsbediening.
- ○ Voor een computersignaal
- ○ Voor een HDMI signaal
- ○ Voor een videosignaal, een s-videosignaal of een component videosignaal
- ○ Voor geen signaal
- Aanpassen van de verhoging van de projector
- Instellen van de scherpstelling
- Via de automatische aanpassingsfunctie
- De positie aanpassen
- De keystone-vervormingen corrigeren
- Via de vergrotingsfunctie
- Het scherm tijdelijk bevriezen
- Druk op de FREEZE-knop op de afstandsbediening.
- Het scherm tijdelijk leegmaken
- Druk op de BLANK-knop op de afstandsbediening.
- N.B. • Het geluid is niet verbonden met de functie BLANK scherm.
- De menufunctie gebruiken
- In het GEAVANCEERD
- De menufunctie gebruiken (vervolg)
- Aanduiding op het OSD (schermdisplay)
- SNELMENU
- FOTO menu
- BEELD menu
- INPUT menu
- INSTELLING menu
- AUDIO menu
- SCHERM menu
- OPTIE menu
- NETWERK menu
- VEILIGHEID menu
- Toegang tot het VEILIGHEID menu
- Als u het paswoord bent vergeten
- Onderhoud
- De lamp vervangen
- Typenummer: DT01091
- In geval van vervanging door u zelf, volg de volgende procedure.
- ⚠️VOORZICHTIG ▶ Raak de interne onderdelen van de projector niet aan terwijl de lamp verwijderd is.
- De lamp vervangen (vervolg)
- Waarschuwing i.v.m. de lamp
- HOOG VOLTAGE
- HOGE TEMPERATUUR
- HOGE DRUK
- Het luchtfilter reinigen en vervangen
- Typenummer : UX35971 (Filtereenheid)
- Vervanging interne klok batterij
- Andere verzorging
- Binnenkant van de projector
- De lens onderhouden
- De behuizing en de afstandsbediening onderhouden
- Oplossingen vinden
- Gerelateerde berichten
- Over de controlelampjes
- De projector uitschakelen
- Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden
- Specifications
- Specificaties (vervolg)
- Projector
- ED-D10N/ED-D11N
- Gebruiksaanwijzing (beknopt)
- Uitleg van de gebruikte titels en symbolen
- Belangrijke veiligheidsinstructies
- Over elektromagnetische interferentie
- In Canada
- In de VS en andere landen waarop de FCC-voorschriften van toepassing zijn
- Verklaring van eenvormigheid
- Mededelingen over regelgevingen (vervolg)
- Over het weggooien van elektrische en elektronische apparatuur
- Inhoud van de verpakking
- Batterijen plaatsen in de afstandsbediening
- De voeding aansluiten
- De netvoeding inschakelen
- De neiging van de projector instellen
- Weergave van het beeld
- De luchtfilter schoonmaken en vervangen
- Gebruik van de CD handleiding
- ■ Systeemeisen
- ■ Hoe de CD te gebruiken
- Erkenning handelsmerk
- Netwerkhandleiding
- Bedankt voor de aanschaf van deze projector.
- √ Webbesturing
- √ MIJN BEELD (afbeeldingsoverdracht) weergave
- √ Messengerfunctie
- Handelsmerk erkenning.
- Hoofdfuncties .... 3
- Apparatuurverbinding en netwerkinstelling 5
- Netwerkfuncties 11
- Hoofdfuncties
- Het configureren en besturen via een webbrowser
- MIJN BEELD (afbeeldingsoverdracht) weergave
- Messengerfunctie
- Apparatuurverbinding en netwerkinstelling
- Vereiste apparatuur voorbereiding
- Handmatige instelling netwerkverbinding
- Apparatuurverbinding
- Netwerkinstellingen
- Handmatige instelling netwerkverbinding (vervolg)
- [Over het IP-adres]
- ■ Handmatig instellen
- Selecteer bijvoorbeeld
- "Internet-optie" instelling
- Controleer de verbinding
- Netwerkfuncties
- Het configureren en besturen van de projector via een webbrowser
- E-mail waarschuwingen
- Projectorbeheer m.b.v. SNMP
- Agenda schema
- MIJN BEELD (afbeeldingsoverdracht) weergave
- Messengerfunctie
- Opdrachtenbeheer via het netwerk
- Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie)
- Het configureren en besturen van de projector via een webbrowser (vervolg)
- Network Information (Netwerkinformatie)
- Network Settings (Netwerkinstellingen)
- Port Settings (Poortinstellingen)
- Alert Settings (Waarschuwingsinstellingen)
- Schedule Settings (Agenda instellingen)
- Date/Time Settings (Datum/tijdinstellingen)
- Security Settings (Beveiligingsinstellingen)
- Projector Control (Projectorbesturing)
- Projector Status (Projectorstatus)
- Network Restart (Netwerk reset)
- Logoff (Uitloggen)
- Mailinstellingen (19)
- E-mail waarschuwingen (vervolg)
- SNMP-instellingen (17)
- Agenda schema (vervolg)
- Agenda instellingen (22)
- Datum/tijdinstellingen (24)
- MIJN BEELD (afbeeldingsoverdracht) weergave (vervolg)
- Voorbeeld: Als het IP-adres van de projector is ingesteld op: 192.168.1.10:
- Messengerfunctie (vervolg)
- Communicatiepoort.
- Opdrachtenbeheerinstellingen (17)
- Opdrachtenbeheer via het netwerk (vervolg)
- Opdrachtformaat
- Stuur gegevensformaat
- Antwoordgegevensformaat
- Verificatie
- De apparaten aansluiten
- Communicatie-instellingen
- Communicatiepoort
- Overdrachtmethode
- HALF DUPLEX
- HALF DUPLEX (vervolg)
- VOLLEDIG DUPLEX
Merk : HITACHI
Model : ED-D11NEF
Categorie : Videoprojector
