| Type | Videoprojector |
| Merk | Hitachi |
| Model | CP-X807W |
| Technologie | LCD (3-paneel) |
| Resolutie (native) | 1024 x 768 (XGA) |
| Lamp | Kwik-houdende glazen hogedruklamp |
| Lens | Handmatige zoom en focus, lensverschuiving (verticaal en horizontaal) |
| Keystone-correctie | Verticaal en horizontaal (automatisch en handmatig) |
| Ingangen | RGB1, RGB2, HDMI, VIDEO, S-VIDEO, COMPONENT, USB (type A), SD-kaart, LAN (bedraad en draadloos via optie) |
| Uitgangen | CONTROL (RS-232C), audio-uitgang (3,5 mm) |
| Luidsprekers | 4x ingebouwd |

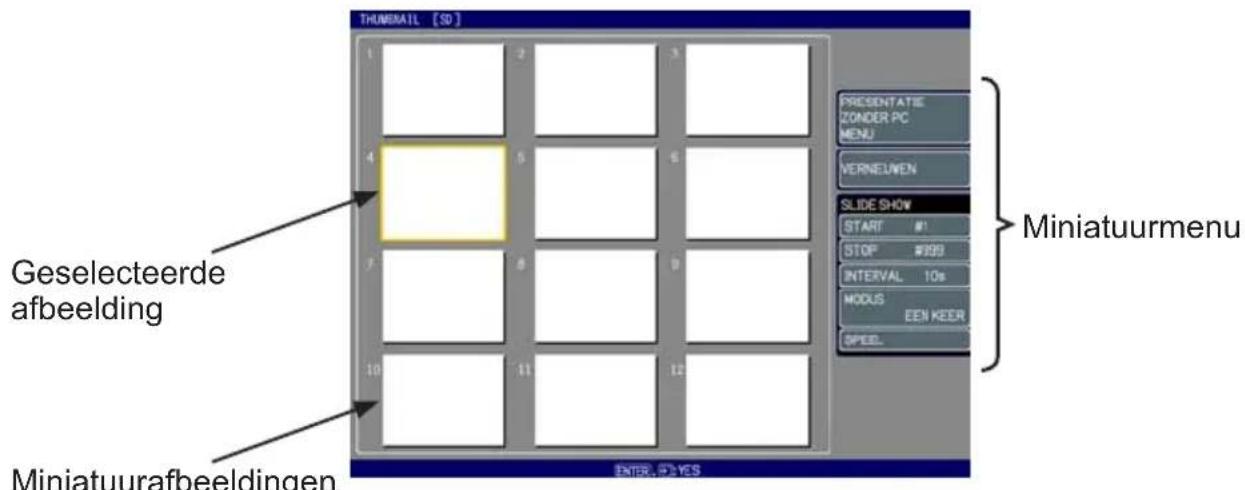

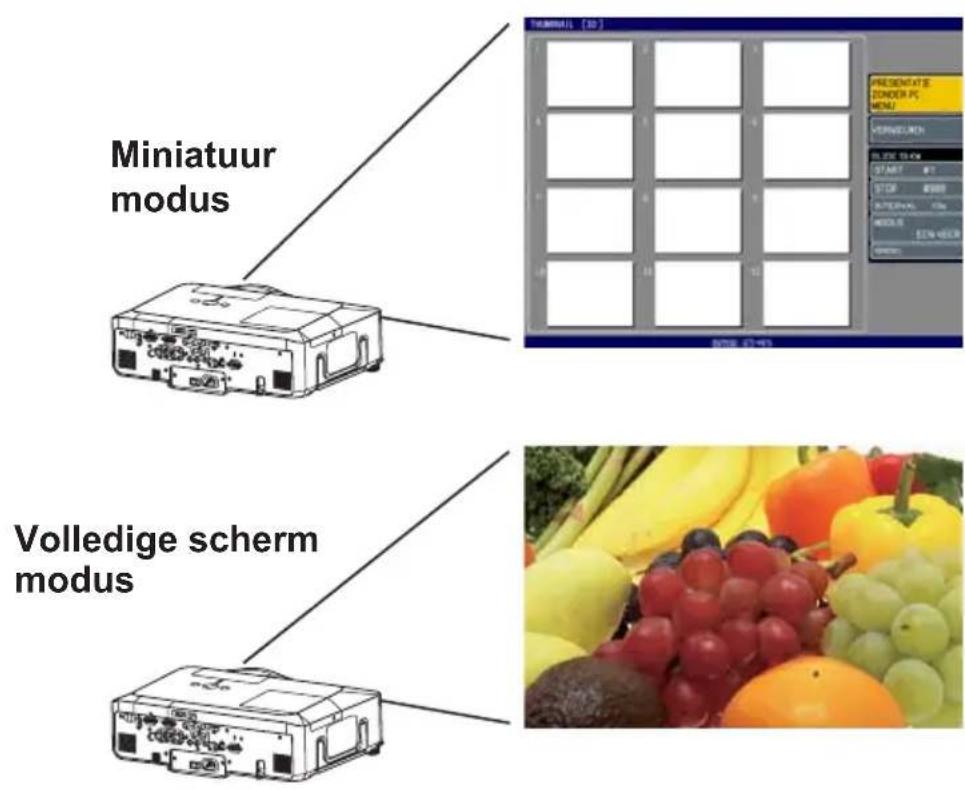

| Functionaliteiten | Presentatie zonder PC, diavoorstelling, netwerkfunctionaliteit (via optionele draadloze kaart of bedraad LAN) |
| Stroomvoorziening | AC 100-240 V, 50/60 Hz |

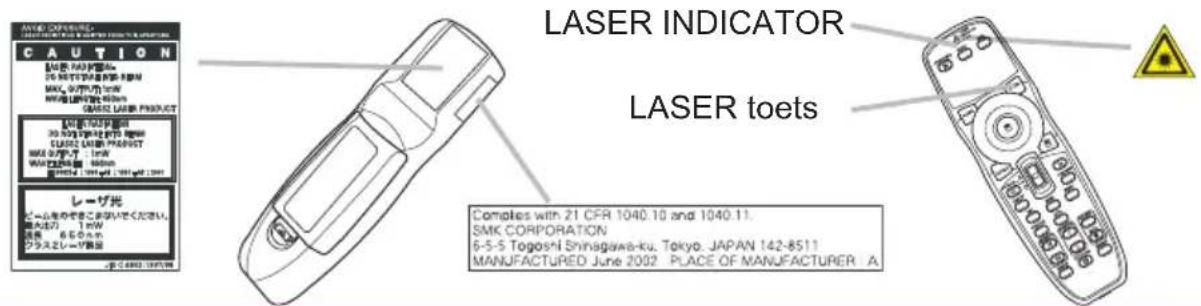

| Beveiliging | Kensington-slot, beveiligingsbalk, laserpointer (klasse 1) |
| Onderhoud | Luchtfilter reinigen, lens reinigen, lamp vervangen |

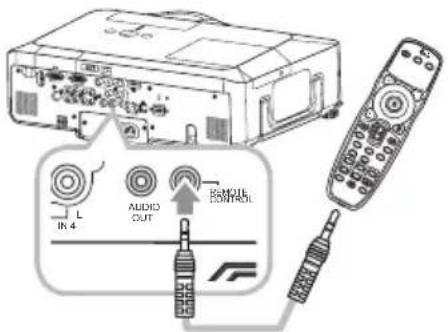

| Afstandsbediening | Infrarood met laserpointer, bedraad mogelijk |
| Accessoires meegeleverd | Netsnoer, afstandsbediening, batterijen, lensdop, riem, handleiding |
Veelgestelde vragen - CP-X807W HITACHI
Gebruikersvragen over CP-X807W HITACHI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Videoprojector in PDF-formaat gratis! Vind uw handleiding CP-X807W - HITACHI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CP-X807W van het merk HITACHI.
GEBRUIKSAANWIJZING CP-X807W HITACHI
Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids
Dank u voor het aankopen van deze projector.
⚠ WAARSCHUWING ▶ Voor het gebruik van dit product a.u.b de Gebruiksaanwijzing - Veiligheidshandleiding en gerelateerde handleidingen lezen, om correct gebruik van dit product te verzekeren. Bewaar de gebruiksaanwijzing op een veilige plaats om deze later te raadplegen.
Over deze handleiding
Er worden diverse symbolen in deze handleiding gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.
WAARSCHUWING
Dit symbool geeft informatie aan, die indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.
⚠️ VOORZICHTIG
Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.
Gelieve de volgens dit symbool geschreven pagina's te raadplegen.
N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd.
- De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen.
- Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uit drukkelijk geschreven toestemming.
Erkenning handelsmerk
• Mac is een gedeponeerd handelsmerk van Apple Computer, Inc.
• VESA en SVGA zijn handelsmerken van de Video Electronics Standard Association.
- Windows is een gedeponeerd handelmerk van Microsoft Corporation.
• SRS(●) is een handelsmerk van SRS Labs, Inc.
- De WOW-technologie maakt onderdeel uit van de licentie van SRS Labs, Inc.
- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.
Projecto
Gebruiksaanwijzing - Veiligheidshandleiding
Bedankt voor de aankoop van deze projector.
WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.
OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.
- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.
Waarschuwingssymbolen
In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.
WAARSCHUWING
Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.
LET OP
Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.
Toegepaste symbolen
Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.
Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).
Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).
Veiligheidsmaatregelen
WAARSCHUWING
Gebruik de projector nooit indien deze niet juist werkt.
Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.
In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.
- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.
Wees vooral voorzichtig voor kinderen en huisdieren.
Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.
Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.
Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
- Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
- Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
- Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
- Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
- Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.
Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.
- Maak nooit de behuizing open.
- Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.
Stel de projector niet aan stoten of schokken bloot.
Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
Zet de projector niet op een onstabiele ondergrond.
Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.
- Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
- Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
- Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
- Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.
Trek de stekker uit het stopcontact.
Niet
demonteren.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING
Wees voorzichtig, de projector geeft veel hitte af.
Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.
- Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
- Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
- Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
- Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
- Leg geen tafelkleed e.d. over de projector.
- Zet de projector niet op een vloerkleed of bed.
Kijk nooit in de lens of de openingen wanneer de lamp brandt.
Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.
- De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
- Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.
Sluit het netsnoer zorgvuldig aan.
Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.
- Raak het netsnoer niet met natte handen aan.
- Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
- Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.
U moet de aarddraad aansluiten.
Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.
- Gebruik geen twee-aderig verlengsnoer.
Controleer of de aardingkabel goed contact maakt.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING
Behandel de lichtbronlamp voorzichtig.
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.
Lees zorgvuldig de paragraaf "Lamp".
Behandel het netsnoer en de aansluitkabels voorzichtig.
Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.
Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).
- Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
- Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
- Leg het netsnoer niet in de buurt van een verwarming.
- Zorg dat het netsnoer niet te sterk gebogen wordt.
- Probeer nooit zelf reparaties aan het netsnoer uit te voeren.
Behandel de batterij van de afstandsbediening voorzichtig.
Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.
- Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Zorg dat de batterij niet in water of vuur terechtkomt.
- Vermijd omgevingen met een hoge temperatuur of open vuur.
- Pak de batterij niet met een metalen pincet vast.
- Bewaar de batterij op een donkere, koele en droge plaats.
• Zorg dat u de batterij niet kortsluit. - Probeer de batterij niet op te laden, te demonteren of te solderen.
- Stel de batterij niet aan harde schokken of stoten bloot.
- Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
- Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
- Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
Veiligheidsmaatregelen (vervolg)
LET OP
Wees voorzichtig wanneer u de projector vervoert.
Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.
- Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
- Let op dat u de projector niet aan een harde stoot of schok blootstelt.
- Verplaats de projector niet door hem te slepen.
- Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.
Zet niets bovenop de projector.
Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Bevestig niets anders dan de gespecificeerde zaken op de projector.
Nalatigheid kan tot verwondingen of schades leiden.
- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.
Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.
Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.
- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
- Gebruik geen luchtbevochtiger in de buurt van de projector.

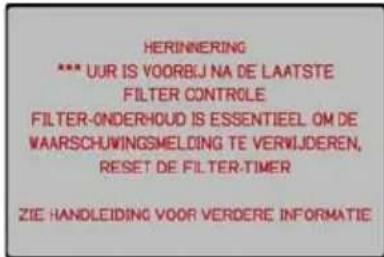

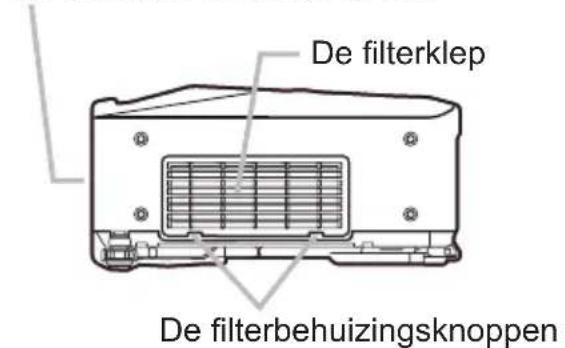

Zorg ervoor dat het luchtfilter in goede conditie is.
Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.
- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk. - Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.
Vermijd opstelling in een omgeving met hoge temperaturen.
De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.
Vermijd Magnetische velden.
Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)
Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.
Veiligheidsmaatregelen (vervolg)
LET OP
Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
- Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.
Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).
- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.
Trek de
stekker uit het
stopcontact.
OPMERKINGEN
Stel de afstandsbediening niet aan schokken bloot.
Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.
- Laat de afstandsbediening niet vallen.
- Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.
Verzorging van de lens.
- Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
- Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
- Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.
Verzorging van de projector-behuizing en de afstandsbediening.
Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.
- Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
- Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
- Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
- Vermijd langdurig contact met rubber of vinyl.
Zowat kichte of donkere vlekken.
Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.
Wees bedacht op de eventuele weergave van het LCD paneel.
Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.
Veiligheidsmaatregelen (vervolg)
OPMERKINGEN
Over hulponderdelen.
De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.
- Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
- Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.
Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.
Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.
Vermijd sterke lichtstralen.
Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.
Vermijd hoogfrequentstoringen.
Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.
- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.
Betreffende de weergavekwaliteit.
De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.
- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.
Schakel de apparatuur in de juiste volgorde in en uit.
Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.
- Schakel eerst de projector in en dan de computer of videorecorder.
- Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.
Zorg dat u uw ogen niet te zeer belast.
Het verdient aanbeveling regelmatig een rustpauze in te lassen.
Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.
Aansluiten op een notebook-computer
Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).
Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.
Lamp
WAARSCHUWING
HOOGSPANNING
HOGE TEMPERATUUR
HOGE DRUK
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.
- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.
- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.
- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.
- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
- Gebruik alleen lampen van het gespecificeerde type.
- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.
- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.
- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.
Mededelingen over regelgevingen
Waarschuwing volgens de FCC-verklaring
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.
WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:
- Heroriënteer of herplaats de ontvangstantenne.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.
INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
Garantie en service
Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.
Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.
Inhoud
Over deze handleiding ..... 1
Inhoud 2
Projector kenmerken ..... 3
Voorbereidingen .... 3
Inhoud van de verpakking ..... 3
De lensdop bevestigen .... 3
Namen onderdelen ..... 4
Projector 4
Bedieningspaneel 5
Achterpaneel 5
Afstandsbediening 6
Instellen 7
Groeperen 8

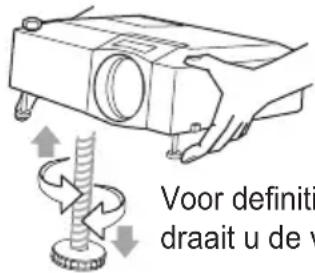

Aanpassen van de projector's verhoging....9
Via de beveiligingsbalk en sleuf .... 9
Ew apparaten aansluiten ..... 1 0

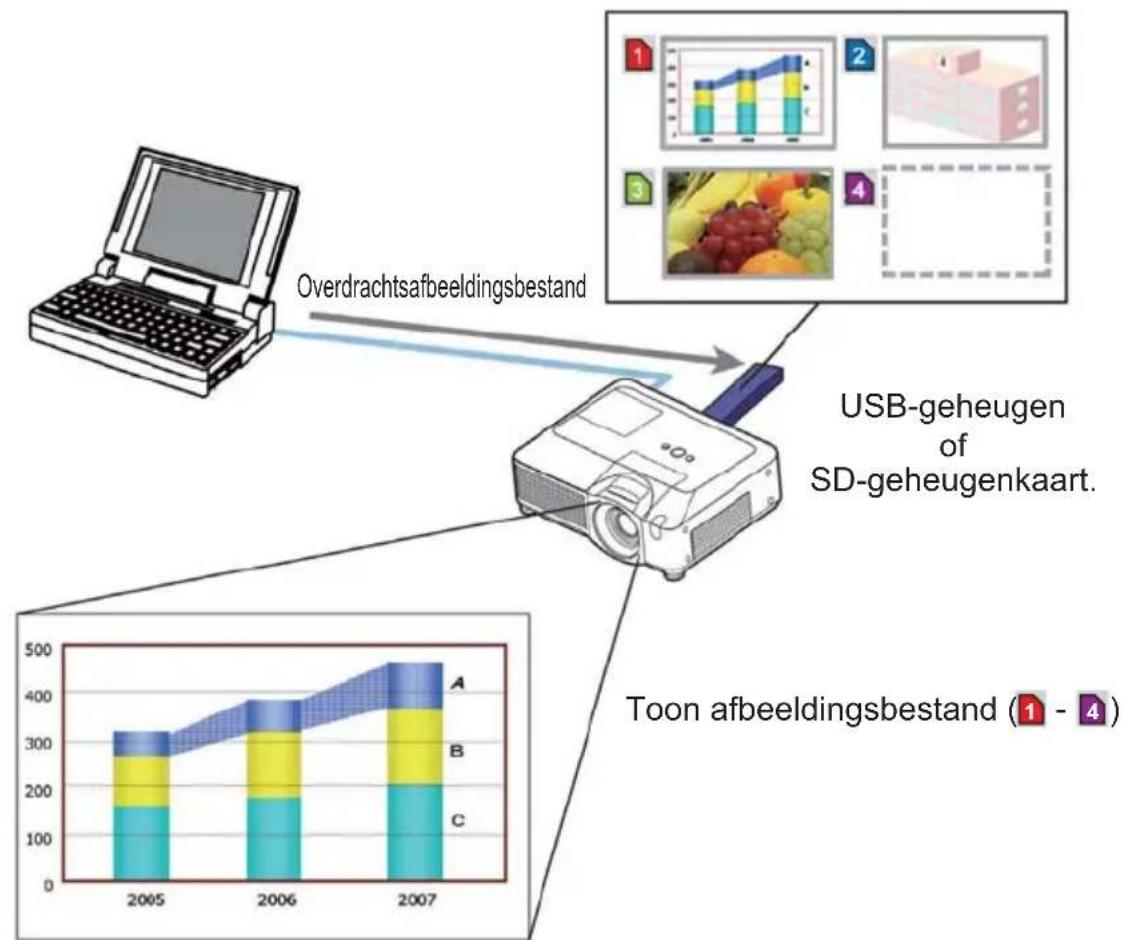

USB-opslag gebruiken. . . . . . . . . 1 2
Een SD-kaart gebruiken ..... 1 2
Aansluiten stroomtoevoer ..... 1 3
Afstandsbediening ..... 1
Laserwijzer 14
Batterijen plaatsen 14

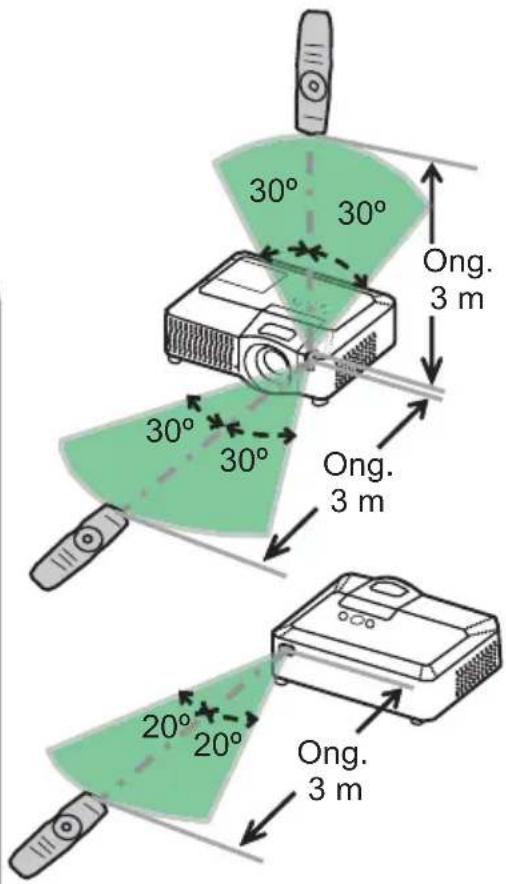

Over het afstandsbedieningsignaal . . 1 5
De frequentie van het afstandsbedieningssignaal wijzigen. . 1 5
Een bedrade afstandsbediening gebruiken . . 1 6
Gebruik als een eenvoudige PC muis & toetsenbord. . 1 6
Voeding aan/uit 1
De stroom inschakelen ..... 1 7
De stroom uitschakelen ..... 1 7
Werkzaam 18
Volume aanpassen 18
Tijdelijk het geluid uitzetten ..... 1 8
Een invoersignaal selecteren ..... 1 8
Een invoersignaal zoeken ..... 1 9
Een hoogte-breedte verhouding selecteren. . 1 9
De zoom en focus aanpassen ....20
De lensverschuiving aanpassen . . . 20
Via de automatische aanpassingsfunctie .. 20
De positie aanpassen ..... 2 1
De keystone vervormingen corrigeren. . . 21
Via de vergrootingsfunctie ..... 2 2
Het scherm bevriezen ..... 2 2
Het scherm tijdelijk leeg maken ... 23

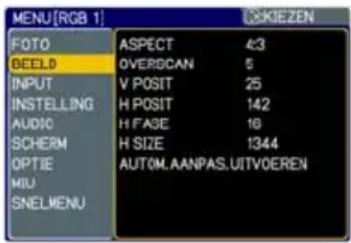

De menufunctie gebruiken. . . . . . . 2 4
SNELMENU 25
ASPECT, AUTO KEYSTONE UIVOEREN
(SNELMENU vervolgd ..... 2 6 )
KEYSTONE □, KEYSTONE ◯, BEELD MODUS,
Gerelateerde berichten ..... 7 1
Over de controlelampjes ..... 7 2
Fenomenen die gemakkelijk voor machinedefecten
gehouden kunnen worden. 74
Garantie en nadat-service . . . 77
Deze projector is gebruikt om diverse beeldsignalen op een scherm te projecteren. Deze projector vereist slechts een minimale hoeveelheid ruimte voor installatie en kan een groot geprojecteerde beeld produceren van zelfs een korte afstand.
Voorbereidingen
Inhoud van de verpakking
Raadpleeg a.u.b. de "Inhoud van de verpakking" in de "Gebruiksaanwijzing (beknopt)", wat een boek is. Uw projector wordt met de hier weergegeven artikelen geleverd. Neem onmiddelijk contact met uw leverancier op als er iets ontbreekt.
N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Verzekert u zich ervan de originele verpakkingsmaterialen te gebruiken wanneer u de projector transporteert. Wees voorzichtig met de lens.
De lensdop bevestigen
Om de lensdop niet te verliezen, gelieve de lensklep aan de projector te bevestigen met gebruikmaking van de bijgeleverde riem.
- Bevestig de riem aan de riemopening van de lensdop
- Steek een kant van de riem in de uitsparing op de klinknagel.
- Druk de klinknagel in de klinknagelopening.
Namen onderdelen

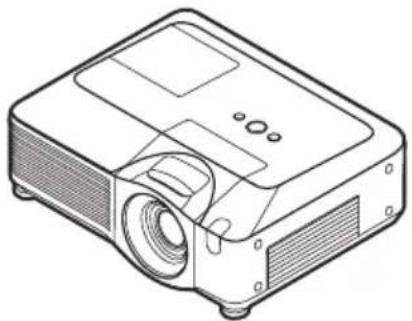

Projector
(1) Speakers (x 4) (38).
(2) Focus ring (20)
(3) Zoom ring (20)
(4) Lampbehuizing (65)
De lampunit is aan de binnenkant.
(5) Lens schuifklep (20)
(6) Horizontale lens schuifknop (20)
(7) Verticale lens schuifknop (20)
(8) Voorbehuizing
(9) Lens (70)
(10) Lensklep (3)
(11) Afstandssensoren (x 3) (15)
(12) Verstelvoetjes (x 2) (9)
(13) Verstelknoppen (x 2) (9)
(14) Filterklep (67)
Het luchtfilter en luchtinlaatopening
zitten aan de binnenkant.
(15) Luchtuitlaat-openingen
(16) Luchtinlaat-openingen
(17) Fixeeropening (3)
(18) Heft
(19) Batterijklep (69)
(20) Controlepaneel (5)
(21) Achterpaneel (5)
⚠ WAARSCHUWING ▶ HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopeningen tijdens gebruik of net na gebruik, want het is te heet.
Kijk niet in de lens of de ventilatieopeningen terwijl de lamp aan is, want het felle licht is niet goed voor uw ogen.
▶ Houd de projector a.u.b. niet omhoog door vast te houden aan de voorbehuizing, want de projector kan vallen.
▶ Hanteer de vertelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
⚠️VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomend dat de projector overhit raakt. De ventilatieopeningen a.u.b. niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat, wat in de ventilatie kan steken of gezogen worden. Maak het luchtfilter regelmatig schoon.

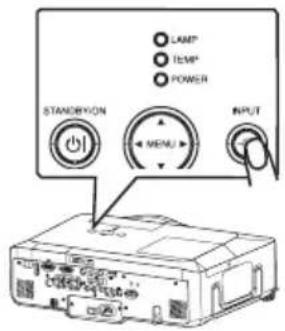

Bedieningspaneel
(1) STANDBY/ON toets (17)
(2) MENU toets (24)
Het bestaat uit vier cursortoetsen.
(3) INPUT toets (18)
(4) POWER controlelampje (17)
(5) TEMP controlelampje (72)
(6) LAMP controlelampje (72)
Achterpaneel
(1) Uitschakel-schakelaar (74)
(2) Beveiligingsvergrendeling (9)
(3) Beveiligingsbalk (9)
(4) AC ingang (13)
(5) Stroomschakelaar (17)
(6) RGB1 poort (10)
(7) RGB2(G/Y, B/O_B/P_B, R/C_R/P_R, H, V) port (10)
(8) CONTROL poort ( 10)
(9) HDMI poort (10)
(10) VIDEO poort (10)
(11) S-VIDEO poort (10)
(12) COMPONENT (Y, C_B/P_B , C_R/P_R ) ports (10)

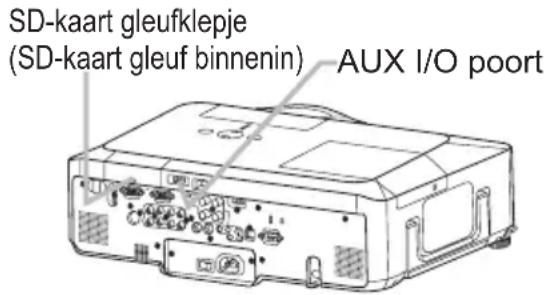

(21) SD-kaart vergrendelklep (12) De SD-kaart vergrendeling zit aan de binnenkant.
⚠️ VOORZICHTIG ▶ Niet de veiligheisbalk en veiligheidsvergrendeling gebruiken om te voorkomen dat de projector valt, want het is hier niet voor gemaakt.
- Gebruik de uitschakel-schakelaar alleen wanneer de projector niet uitgeschakeld is via de normale procedure, want deze schakelaar indrukken stopt de werking van de projector zonder afkoeling.
Afstandsbediening
Het is een balk-uitgang.
(2) LASER INDICATOR (14)
(3) LASER toets (14)
(4) STANDBY/ON toets (17)
(5) VOLUME toets (18)
(6) MUTE toets (18)
(7) VIDEO toets (19)
(8) RGB toets (18)
(9) SEARCH toets (19)
(10) AUTO toets (20)
(11) ASPECT toets (19)
(12) POSITION toets (21)
(13) KEYSTONE toets (21)
(14) MAGNIFY-ON toets (22)
(15) MAGNIFY-OFF toets (22)
(16) REEZE toets (22)
(17) BLANK toets (23)
(18) MY BUTTON - 1 toets (45)
(19) MY BUTTON -2 toets (45)
(20) MENU toets (24)
(21) Hendelschakelaar (24): voert 3 functies uit, als onderstaand.
Cursor toets ▲ : te schuiven naar de gemarkeerde kant ▲.
Cursor toets ▼ : te schuiven naar de gemarkeerde kant ▼.
ENTER toets : om onder het centrale punt te drukken.
(22) Cursor toets ◀ (24)
(23) Cursor toets ▶ (24)
(24) RESET toets (24)
(25) ESC toets (24)
(26) Linkermuistoets (16)
(27) Rechtermuistoets (16)
(28) PAGE UP toets (16)
(29) PAGE DOWN toets (16)
(30) Bedrade afstandsbedieningpoort (16)
(31) Batterijklep (14)
(32) Batterijbehuizing (14)
(33) Frequentieschakelaar (15)
⚠ WAARSCHUWING ▶Kijk niet in de straaluitgang en richt de straalpunt niet op mensen of huisdieren terwijl u de LASER knop indrukt, want de straal is niet goed voor de ogen.
⚠️ VOORZICHTIG ▶ Merk op dat de laserstraal kans blootstelling aan gevaarlijke straling kan veroorzaken. Gebruk de laserwijzer alleen om op het scherm te richten.
Instellen
Installeer de projector volgens de omgeving en de manier waarop de projector gebruikt zal worden.
⚠ WAARSCHUWING
▶ Plaats de projector in een stabiele horizontale positie. Als de projector gelopen, kan het letsel en/of schade aan de projector veroorzaken. Gebruik de projector kan vervolgens resulteren in brand en/of electrische shock.
- Plaats de projector niet op een instabiele, schuine of vebrerende oppervlak, zoals een wiebelige of hellende stand.
- Plaats de projector niet op de kant, voor of achterpositie.
- Raadpleeg uw leverancier voor speciale installatie zoals van een plafond laten hangen.
▶Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperature van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.
- Niet de projectors ventilatoropeningen verstoppen, blokkeren of op een andere manier bedekken.
- Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
- Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.
- Plaats de projector niet op tapijt, kussens of beddegoed.
- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming.
- Plaats niets in de nabijheid van de projectorlens of ventilatieopeningen, of bovenop de projector.
- Plaats niets onder de projector wat in de ventilatoren steekt of erin gezogen kan worden. Deze projector heeft ook enkele ventilatieopeningen aan de onderkant.
▶Plaats de projector nergens waar het nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, electrische schok en/of storing aan de projector veroorzaken.
- Plaats de projector niet buiten of in een badkamer.
- Plaats niets wat vocht bevat in de nabijheid van de projector.
⚠️ VOORZICHTIG
▶ Vermijd het plaatsen van de projector in een rokerige,ige ruimte. De projector in dergelijke ruimtes plaatsen kan kanhe schok en/of storing aan de projector veroorzaken.
- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken.
▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.

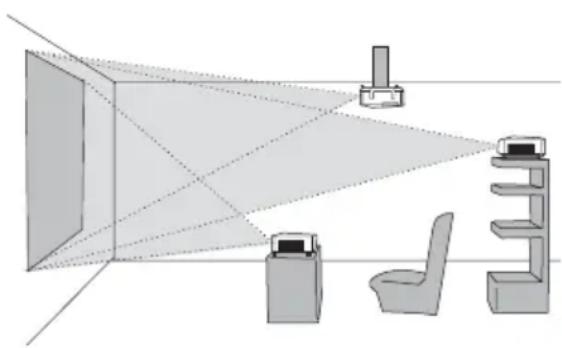

Groeperen
Raadpleeg onderstaande illustraties en tabellen om de schermafmeting en projectieafstand vast te stellen. De in de tabel weergegeven waarden zijn berekend voor een volledig scherm: 1024×768
(a) Schermafmeting (diagonaal)
(b) Projectieafstand (±10%)
(c) Schermhoogte (±10%), wanneer de verticale lensschuif (20) volledig naar boven is ingesteld.
Op een horizontaal oppervlak
Hangend van het plafond
- Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
- Raadpleeg uw leverancier voordat u een speciale installatie onderneemt, zoals van een plafond laten hangen.
| (a) Schermafmeting[inch (m)] | 4:3 scherm 16:9 scherm | |||||||||
| (b) Projectieafstand[m[m (inch)] | (c) Schermhoogte[cm (inch)] | (b) Projectieafstand[m[m (inch)] | (c) Schermhoogte[cm (inch)] | |||||||
| min. max. omlaag. | omhoog | min. | max. omlaag omhoog | |||||||
| 30 (0,8) 0 | 9 (35) 1,1 (42) | 5 (2) | 41 (16) | 1,0 (38) 1,2 (46) | -1 (0) 39 (15) | |||||
| 40 (1,0) 1 | 2 (47) 1,4 (57) 6 (2) 55 | (22) 1,3 (51) | 1,6 (62) -2 | (-1) 51 (20) | ||||||
| 60 (1,5) 1 | 8 (71) 2,2 (86) 9 (4) 82 | (32) 2,0 (78) | 2,4 (94) -2 | (-1) 77 (30) | ||||||
| 70 (1,8) | 2,1 (83) | 2,6 (100) | 11 (4) | 96 (38) | 2,3 (91) | 2,8 (110) | -3 (-1) | 90 (35) | ||
| 80 (2,0) | 2,4 (96) | 2,9 (115) | 12 (5) | 110 (43) | 2,6 (104) | 3,2 (126) | -3 (-1) | 103 (41) | ||
| 90 (2,3) | 2,7 (108) | 3,3 (130) | 14 (5) | 123 (49) | 3,0 (117) | 3,6 (141) | -4 (-1) | 116 (46) | ||
| 100 (2,5) | 3,0 (120) | 3,7 (144) | 15 (6) | 137 (54) | 3,3 (131) | 4,0 (157) | -4 (-2) | 129 (51) | ||
| 120 (3,0) | 3,7 (144) | 4,4 (174) | 18 (7) | 165 (65) | 4,0 (157) | 4,8 (189) | -5 (-2) | 154 (61) | ||
| 150 (3,8) | 4,6 (181) | 5,5 (217) | 23 (9) | 206 (81) | 5,0 (197) | 6,0 (237) | -6 (-2) | 193 (76) | ||
| 200 (5,1) | 6,1 (241) | 7,4 (291) | 30 (12) | 274 (108) | 6,7 (263) | 8,0 (317) | -8 (-3) | 257 (101) | ||
| 250 (6,4) | 7,7 (302) | 9,2 (364) | 38 (15) | 343 (135) | 8,4 (329) | 10,1 (396) | -10 (-4) | 322 (127) | ||
| 300 (7,6) | 9,2 (363) | 11,1 (437) | 46 (18) | 411 (162) | 10,0 (395) | 12,1 (476) | -12 (-5) | 386 (152) | ||
| 350 (8,9) | 10,8 (424) | 13,0 (510) | 53 (21) | 480 (189) | 11,7 (462) | 14,1 (556) | -15 (-6) | 450 (177) | ||
Aanpassen van de projector's verhoging
Als de plaats waar de projector komt te staan, enigszins ongelijk is aan de linker- of rechterkant, gebruik dan de verhogingsvoetjes om de projector goed horizontaal te plaatsen.
Met behulp van de voetjes kan de projector ook geheld worden om een geschikte hoek van het scherm te bewerkstelligen, de voorkant van de projector binnen de 8 graden te verhogen.
Deze projector heeft 2 verstelvoetjes en 2 verstelknoppen. Een verhogingsvoet is instelbaar bij het optrekken van de verhogingsknop aan dezelfde kant.
- Terwijl u de projector vasthoudt, trekt u de verhogingsknoppen omhoog om de verhogingsvoeten los te maken.
2 Positioneer de voorkant van de projector op de gewenste hoogte. - Laat de verhogingsknoppen los om de verhogingsvoetjes vast te zetten.
- Na u ervan te verzekeren dat de verhogingsvoetjes vergrendeld zijn, positioneert u de projector voorzichtig.
- Indien nodig, kunnen de verstelvoetjes handmatig gedraaid worden om precies in te stellen. Houd de projector vast wanneer u de voetjes draait.
Om een verhogingsvoet los te maken, trekt u de verhogingsknop aan dezelfde kant omhoog.
Voor definitief aanpassen, draait u de voet.
⚠️ VOORZICHTIG ▶ Hanteer de verhogingslknoppen niet zonder de projector vast te houden, want de projector kan vallen.
▶ De projector niet op een ander manier hellen dan de voorkant ophogen binnen de 8 graden met behulp van de verhogingsvoetjes. Een helling van de projector voorbij de beperking kan storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.
Via de beveiligingsbalk en sleuf
Een commerciele anti-diefstal ketting of draad tot 10 mm in diameter kan aan de veiligheidsbalk aan de projector bevestigd worden.
Ook dit product heeft de beveiligingssleuf voor het Kensingtonslot.
Voor details, zie de handleiding van het beveiligingsgereedschap.
⚠ WAARSCHUWING ▶ Niet de veiligheidsbalk en veiligheidsvergrendeling gebruiken om te voorkomen dat de projector valt, want het is hier niet voor gemaakt.
N.B. • De beveiligingsbalk en de beveiligingsvergrendeling zijn geen uitgebreide diefstalpreventiemaatregelen. Ze zijn bedoeld om gebruikt te worden als aanvullende diefstalpreventiemaatregel.
Ew apparaten aansluiten
Lees de handleidingen van apparaten, voordat u ze op de projector aansluit. Verzekert u zich ervan dat alle apparaten geschikt zijn om aan te sluiten op dit product en bereid de vereiste kabels voor om aan te sluiten. Raadpleeg volgende illustraties om ze aan te sluiten.
direction TB
A1["ACU OUT"] --> B1["RGB OUT"]
A2["LAN"] --> B2["RGB OUT"]
A3["HDMI"] --> B3["USB-A"]
A4["RS-232C"] --> B4["Computer"]
end
subgraph Luidsprekers
direction LR
A5["LUIDSPREKERS"] --> B5["USB"]
A6["AUDIO IN"] --> B6["RF"]
A7["S-VIDEO OUT"] --> B7["R AUDIO IN OUT"]
A8["LVIDEO OUT"] --> B8["R AUDIO IN OUT"]
A9["Y COMPONENT VIDEO OUT"] --> B9["CoPc"]
A10["R AUDIO IN OUT"] --> B10["L Audio IN OUT"]
end
subgraph VCR/DVD speler
direction LR
B12["RF OUT"] --> B13["RGB OUT"]
B14["L Audio IN OUT"] --> B15["RF OUT"]
B16["RF OUT"] --> B17["L Audio IN OUT"]
B18["RF OUT"] --> B19["L Audio IN OUT"]
end
PC -->|USB-stick SD-kaart| Monitor
Monitor -->|LVDA/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VR/VF<nl>
⚠ WAARSCHUWING ▶ De projector niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠️ VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of ander abnormaliteiten die resulteren in storing of schade aan eht apparaat en de projector.
- Gebruik de van toepassing zijnde accessoire of aangegeven kabels. Vraag uw leverancier over kabels die geen accessories zijn, waarvan de regels voor kunnen schrijven dat zij een specifieke lengte moeten hebben of een ferrierkern moeten bevatten. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.
Ew apparaten aansluiten (vervolgd)
N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u op een PC aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.
- Zorg dat u met de beheerder van het network overleg pleegt. De LAN poort niet aansluiten op enig ander netwerk wat mogelijk hoge spanning draagt.
- Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
- Sommige PC's hebben meerder schermafbeeldingmodellen die mischien signalen bevatten die niet door deze projector ondersteund worden.
- Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De best weergaveprestatie wordt bereikt wanneer de resoluties van de invoersignalen en die van het projectorpaneel identiek zijn.
- Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
- Wanneer u een laptop PC op de projector aansluit, vergewist u zich er dan van dat u de PC's externe RGB uitvoer activeert. (Stel de laptop PC op CRT weergave in of op gelijktijdig LCD en CRT weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u a.u.b de instructiehandleiding van de corresponderende laptop PC.
- Wanneer de beeldresolutie wordt veranderd op een computer die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben wordt mogelijk niet voltooid. In dit geval ziet u misschien niet het aankruisvakje om "Yes/No" te selecteren voor de nieuw resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aanbevolen om andere CRT of LCD monitors te gebruiken om de resolutie te veranderen.
- In sommige gevallen geeft deze projector mogelijk niet het juiste of enig weergave of beeld weer op het scherm. Bijvoorbeeld, automatische aanpassing functioneert mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.
- De HDMI poort van dit model past bij de HDCP (High-bandwidth Digital Content Protection) en is dus in staat een videosignaal weer te geven uit de HDCP geschikte DVD spelers en dergelijke.
Over Plug-and-Play capaciteit
Plug-and-Play is een system bestaande uit; een Computer, het bedieningssysteem en de perifere apparatuur (o.a. weergaveapparaten). Deze projector is VESA DDC 2B verenigbaar. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een computer die VESA DDC (display data channel) verenigbaar is.
- Benut deze functie door een RGB kabel aan te sluiten op een RGB1 poort (DDC 2B verenigbaar). Plug-and-Play werkt mogelijk niet correct wanneer enig ander type aansluiting wordt getracht.
- Maakt u a.u.b. gebruik van de standaard drivers in uw computer, want deze projector is een Plug-and-Play monitor.
N.B.Voor HDMI
-
de HDMI ondersteunt de volgende signalen.
-Video signaal : 525i(480i),525p(480p),625i(576i),750p(720p),1125i(1080i), 1125p(1080p)
-PC signalen : Zie de Gebruikershandleiding (uitgebreid) Technisch
-Audio signaal : Formaat Lineair PCM
Proef Frequentie 48kHz / 44,1kHz / 32kHz -
Deze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heft, maar met sommige apparatuur werkte de projector mogelijk niet goed, bijvoorbeeld geen video of geen audio.
- Vergewist u zich ervan een HDMI kabel met HDMI logo te gebruiken.
- Wanneer de projector is aangesloten op een apparaat met een DVI connector, gebruikt u een DVI tot HDMI kabel om aan te sluiten met de HDMI invoer en een audio kabel om aan te sluiten met een van de Audio invoeren.
USB-opslag gebruiken
Om beelden te bekijken die zijn opgeslagen op een USB-opslag, zoals een USB-memorystick, plaatst u het apparaat in de AUX I/O poort. Voer de VERWIJDER MEDIA procedure uit alvorens het USB-opslag te verwijderen, door het PRESENTATIE ZONDER PC onder het MIU-menu te gebruiken.
Een SD-kaart gebruiken
Om beelden te bekijken die zijn opgeslagen op een SD-opslag plaatst u het onderdeel in de SD-kaart slot. Of, om de gebruikte draadloze netwerkfunctie te gebruiken, laadt u de interne klobbatterij (69) en plaatst u de aangegeven draadloze netwerkkaart die als optie wordt verkocht (77) in de sleuf.
De SD-kaart invoeren
- Vergewist u zich ervan dat de stroom code is niet aangesloten is op de projector Voor de draadloze netwerkkaart alleen.
- Verwijder de SD-kaart sleuf klep. Voer daarna langzaam de SD-kaart volledig in de SD-kaart slot en sluit het klepje van de SD-kaart poort.
De afdekklep van de poort voor beveiliging gebruiken.
Het bijgeleverde afdekklepje kan verhinderen dat de SD-kaart poort geopend wordt.
- Open de twee plaatjes van het afdekklepje om de uiteinden van de twee plaatjes naar elkaar te brengen en beide dan in het sleutelgat van de SD-kaart poort te plaatsen.
- Zet de twee plaatjes bij elkaar. Bevestig dan een hangslot of combinatieslot aan de opening van het afdekplaatje van de poort.
De SD-kaart verwijderen
- Voer de VERWIJDER MEDIA procedure uit via het PC-LESS PREVERZONDENATIE menu onder het MIU menuVoor SD opslag alleen.
- Schakel de projector uit en ontkoppel de stroom code van de projector Voor de draadloze netwerkkaart alleen.
- Verwijder de SD-kaart afdekklep. Plaats het afdekklepje terug nadat de SD-kaart verwijderd is.
Omgebogen hoek
⚠️ VOORZICHTIG ▶ Raak de SD kaart niet aan tijdens toegang.

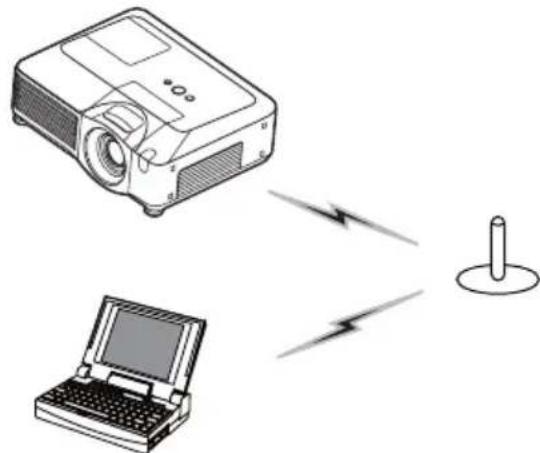

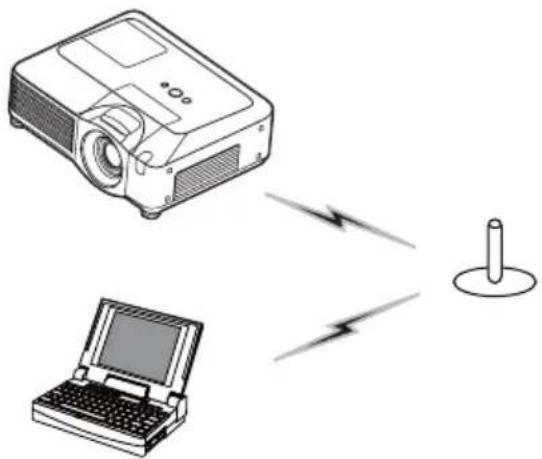

▶ Om de draadloze netwerkfunctie te gebruiken, is de bedoelde, optioneel verkrijgbare draadloze netwerkkaart vereist.
- De draadloze netwerkkaart mag in sommige landen en regio's niet verkocht of gebruikt worden. Gebruik de kaart enkel in het land van in de regio waar u deze gekocht heeft. Raadpleeg uw plaatselijke dealer voor meer informatie.
- Bij gebruik van de draadloze netwerkkaart, om de vereisten voor FCC RF blootstelling na te leven, behoort de antenne voor deze zender geinstalleerd te worden om een scheidende afstand van minstens 20 cm voor alle personen te bieden en mag niet herplaatst of bediend worden met een ander antenne of zender.
- Voordat u de projector gebruikt met een bekabelde LAN, verwijdert u de draadloze netwerkkaart.
Aansluiten stroomtoevoer
- Sluit de connector van de stroomdraad aan op de AC invoer van de projector.
- Steek de plug van de stroomdraad stevig in de uitgang.
⚠ WAARSCHUWING ▶ Wees a.u.b. extra voorzichtig wanneer u de stroomdraad aansluit, want incorrecte of foute aansluitingen kunnen resulteren in brand en/of electrische schok.
- Gebruik alleen de stroomkabel die bij de projector kwam. Wanneer het beschadigd is, neemt u dan contact op met uw dealer om een een nieuwe, goede te verkrijgen.
- Steek de voedingskabel alleen in een stopcontact waarvan het voltage overeenkomt met die van de voedingskabel. De stroomuitgang behoort nabij de projector en gemakkelijk bereikbaar te zijn. Verwijder de stroom kabel Voor complete separatie.
- Nooit de stroomkabel wijzigen.
Afstandsbediening
Laserwijzer
Deze afstandsbediening heeft een laserwijzer in plaats van een vinger of stok. De laserstraal wordt uitgezonden en LASER INDICATOR licht op wanneer de LASER knop wordt ingedrukt.
⚠ WAARSCHUWING ▶ De laserwijzer van de afstandsbediening wordt gebruikt in plaats van een vinger of een stok. Nooit direct in de uitgang van de laserstraal kijken of de laser richten. De laserstraal kan problemen met zicht veroorzaken.
⚠️ VOORZICHTIG ▶ Gebruik van de bedieningen en aapassingen of uitvoering van procedures, anders dan hier gespecificeerd, kan resulteren in blootstelling aan gevaarlijke straling.
Batterijen plaatsen
Gelieve de batterijen te laden voor gebruik van de afstandsbediening. Wanneer de afstandbediening begint te storen, vervangt u de batterijen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u deze op een veilig plek.
- Terugschuiven en verwijderen van de batterijklep in de richting van de pijl.
- Plaats twee AA-batterijen (HITACHI MAXELL, Part No.LR6 or R6P) in de
correctie positie volgens hun plus- en min-contactpunten zoals aangegeven in afstandsbediening.
- Herplaats de batterijklep in de richting van de pijl en klik het terug op de plaats.
⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik de batterijen alleen op de voorgeschreven manier. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
- Vergewist u zich ervan dat de plus en min polen op de juiste manier worden opgesteld wanneer u een batterij oplaadt.
- Bewaar een batterij uit de buurt van kinderen en huisdieren.
- Een batterij niet heropladen, kortsluiten of uit elkaar halen.
- Laat een batterij niet in brand of water. Bewaar batterijen op een donkere, koele en droge plaats.
- Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
- Houd u aan de plaatselijke wetten over het weggooien van de batterij.
Over het afstandsbedieningsignaal
De afstandsbediening werkt met de projector's afstandssensoren. Deze projector heeft drie afstandssensoren aan de voorkant, aan de bovenkant en de achterkant. De sensoren kunnen respectievelijk op actief en intactief geschakeld worden met behulp van de "AFSTAND. ONTVANGER" in het SERVICE onderdeel van OPTIE menu (47). ledere sensor neemt de signalen binnen het volgende bereik waar, wanneer de sensor actief is.
De voorkant en top sensors:
60 graden (30 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.
De terug sensor:
40 graden (20 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.
N.B. • Het afstandbedieningssignaal wat op het screen wordt gereflecteerd is mogelijk niet beschikbaar. Het is moeilijk om het signaal direct naar de sensor te zenden, probeer het signaal te doen reflecteren.
- de afstandsbediening gebruikt infrarood licht om signalen ter verzenden naar de projector (Klasse 1 LED), dus vergewist u zich ervan de afstandsbediening te gebruiken in een ruimte die vrij is van objecten welke het signaal van de afstandsbediening naar de projector kunnen blokkeren.
- De afstandsbediening werkt mogelijk niet goed wanneer een sterk licht (zoals direct zonlicht) of licht van zeer korte afstand (zoals een inverter fluoriscerende lamp) op de afstandsbediening of projector schijnt. Stel de positie van de projector bij om zulk licht te vermijden.
De frequentie van het afstandsbedieningssignaal wijzigen
De hulpafstandsbediening heeft een keuze tussen modus 1 of modus 2, in de frequentie van het signaal. Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzingen.
Onthoud a.u.b. dat de "AFSTAND. FREQUENTIE" in SERVICE onderdeel van OPTIE menu (47) van de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.
Om de modus van de afstandsbediening in te stellen, schuift u knop van de frequentieschakelaar onder de batterijklep in de positie die wordt aangegeven door de keuze voor modusnummer.
Achterkant van de afstandsbediening
Een bedrade afstandsbediening gebruiken
De hulpafstandsbediening werkt als een bedrade afstandsbediening, wanneer de bekabelde bedieningspoort aan de onderkant van de afstandsbediening aansluit met de REMOTE CONTROL poort aan de achterkant van de projector, via een audio-kabel met 3.5 diameter stereo mini-plugs.
Wanneer de afstandsbediening moeilijk te bereiken is, zeker naar de projector in de omgeving, is de functie effectief.
N.B. • Om de afstandsbediening aan te sluiten op de projector, gebruikt u een audiokabel met 3.5 diameter stereo miniplugs.
Gebruik als een eenvoudige PC muis & toetsenbord
De hulpafstandsbediening werkt als een eenvoudige muis en keyboard van de PC, wanneer de USB poort (B type) van de projector is aangeslten op de PC's USB poort (A type) via een USB kabel.
(1) Linkermuistoets
Drukken op de knop in het middenpunt werkt in plaats van klikken van linkermuisknop. Deze toets naar een van de acht richtingen kantelen, beweegt de PC's bewegingsaanwijzer op het scherm in de richting.
(2) Muis rechtertoets
Drukken op de knop werkt in plaats van klikken van de rechterknop van de muis.
(3) Hendelschakelaar
Schuiven naar de gemarkeerde ▲ kant werkt in plaats van de [↑] toets op het keyboard. Schuiven naar de gemarkeerde ▼ kant werkt in plaats van de [↓] toets op het keyboard.
(4) Cursor toets ◀
Deze toets werkt in plaats van de [←] toets op het toetsenbord.
(5) Cursor toets ▶
Deze toets werkt in plaats van de [→] toets op het toetsenbord.
(6) PAGE UP toets
Deze toets werkt in plaats van de PAGE UP toets op het toetsenbord.
(7) PAGE DOWN toets
Deze toets werkt in plaats van de PAGE DOWN toets op het toetsenbord.
N.B. • Wanneer de eenvoudige muis & keyboard functio van dit product niet naar behoren functioneert, controleert u a.u.b. het volgende.
- Wanneer een USB kabel deze projector aansluit met een PC die een ingebouwde aanwijzer heeft (track ball), zoals een notebook PC, open dan het BIOS menu, selecteer vervolgens de externe muis en blokkeer het ingebouwde apparaat, want het ingebouwde aanwijzerapparaat heeft mogelijk voorrang op deze functie.
- Windows 95 OSR 2.1 of hoger is vereiste voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de PC's configuraties en muis-drivers.
- Tegelijktijdige bediening van twee of meerdere toetsen is leeg, behalve de muis drag-and-drop bediening.
- Deze functie is alleen geactiveerd als de projector op de juiste manier werkt.
Voeding aan/uit
De stroom inschakelen
- Vergewist u zich ervan dat de stroomdraad stevig en correct is aangesloten op de projector en de uitgang.
- Verwijder de lensdop en schakel de stroomschakelaar naar de ON positie (gemarkkeerd "I").
Het stroomlampje zal oplichten in een bestendig oranje (72). Wacht vervolgens verscheidene seconden, want de toetsen functioneren mogelijk niet deze seconden. - Druk op de STANDBY/ON toets op de projector of de afstandsbediening.
De projectie lamp zal oplichten en het POWER controlelampje zal in groen beginnen te knipperen. Wanneer de stroom volledig ingeschakeld is, zal de indicator stoppen met knipperen en een bestendig groen schijnen. Om het beeld weer te geven, selecteert u een een invoersignaal volgens to de sectie "Een invoersignaal selecteren" (19).
De stroom uitschakelen
- Druk op de STANDBY/ON toets op de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" zal 5 seconden op het scherm verschijnen.
- Druk op de STANDBY/ON toets op de projector of de afstandsbedieningagain tijdens het verschijnen van het bericht.
De projectorlamp zal uit gaan en het POWER controlelampje zal in oranje beginnen te knipperen. Vervolgens zal het POWER controlelampje stoppen met knipperen en een bestendig oranje schijnen wanneer de lampkoeling is voltooid. - Vergewist u zich ervandat het stroomcontrolelampje een bestendig oranje schijnt en schakel de stroomschakelaar naar de OFF positie (gemarkkeerd "O").
Het POWER controlelampje zal uitschakelen. Bevestig de lensdop.
Schakel de projector niet aan voor 10 minuten of meer na het uitschakelen. De projector te vroeg weer inschakelen kan de levensduur van onderdelen van de projector verkorten.
⚠ WAARSCHUWING ▶ Een sterk licht wordt door uitgestraald zo gauw de stroom naar de projector is ingeschakeld.
Kijk niet in de lens van de projector of in de binnenkant van de projector door enige van de projectors' openingen.
▶ Raak de lens niet aan rond de lampbehuizing en de uitlaatopeningen tijdens gebruik of net na gebruik, want het is te heet.
N.B. • Schakel de stroom aan/uit in de juiste volgorde. Schakel de projector a.u.b. in ,voordat u de aangesloten apparatuur inschakeld. Schakel de stroom naar de projector uit, na de aangesloten apparatuur.
- Voordat u de projector uitzet, zorgt u dat u de VERWIJDER MEDIA procedure uitvoert met het menu PRESENTATIE ZONDER PC onder het menu MIU als de SD-kaart of USB-geheugen wordt gebruikt (58).
- Als de AUTO AAN of de OPTIE menu is ingesteld op SCHAKEL IN, en de laatste keer de voeding door de voedingsschakelaar werd uitgezet, door de voedingsschakelaar aan te zetten, wordt het projectielamplicht aangezet zonder de STANDBY/ON toets in te drukken (43).
- Gebruik de ontkoppelschakelaar (74) alleen wanneer de projector niet uitgeschakeld is bij normale procedure.
Werkzaam

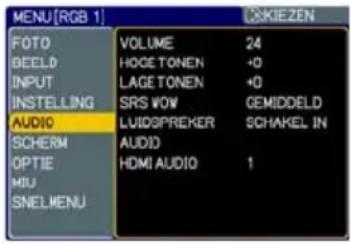

Volume aanpassen
- Druk op de VOLUME toets op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume.
- Gebruik de ▲/▼ cursor toetsen om het volume aan te passen. Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de VOLUME toets. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.
- Als er geen audio poort wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volume-aanpassing geblokkeerd. Raadpleeg a.u.b. het AUDIO onderdeel van het AUDIO menu.(38)
Tijdelijk het geluid uitzetten
- Druk op de MUTE toets op de afstandsbediening. Een dialoog zal op het scherm verschijnen, wat aangeeft dat u het geluid uit heeft gezet. Om het geluid te herstellen, drukt u op de MUTE of VOLUME toets. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.
- Zolang er geen audio-invoer wordt geselecteert voor de huidige beeldinvoer-poort, is het geluid steeds uit. Raadpleeg a.u.b. het AUDIO onderdeel van het AUDIO menu. (38)
Een invoersignaal selecteren
- Druk op de INPUT toets op de projector. ledere keer dat u op de knop toets drukt, schakelt de projector de invoerpoort over zoals hieronder.
- Druk op de RGB toets op de afstandsbediening om een invoerpoort te selecteren voor het RGB signaal. Iedere keer dat u op de knop toets drukt, schakelt de projector de RGB poort over zoals hieronder.
- Indien de RGB toets ingedrukt is (bij het schakelen van VIDEO naar RGB signalen), wanneer SCHAKEL IN wordt geselecteerd voor het AUTOM. ZOEKEN onderdeel in het OPTIE menu, zal de projector de RGB 1 poort eerst controleren. Indien geen invoer wordt gedetecteerd bij de poort, zal de projector de andere poort controleren in bovenstaande volgorde.
(vervolgd op volgende pagina)
Een invoersignaal selecteren (vervolgd)
- Druk op de VIDEO toets op de afstandsbediening om een inputsignaal voor de video te kiezen. Iedere keer dat u op de toets drukt, schakelt de projector de video invoerpoort over zoals hieronder.
COMPONENT (Y, C_B/P_B , C_R/P_R ) → S-VIDEO → VIDEO
- Indien de VIDEO toets ingedrukt is (bij het schakelen van VIDEO naar RGB signalen), wanneer SCHAKEL IN wordt geselecteerd voor het AUTOM. ZOEKEN onderdeel in het OPTIE menu, zal de projector het COMPONENT controleren (Y, C_B/P_B , C_R/P_R ) poort eerst. Indien geen invoer wordt gedetecteerd bij de poort, zal de projector de andere poorten controleren in bovenstaande volgorde.
Een invoersignaal zoeken
- Druk op de SEARCH toets op de afstandsbediening. De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen.
Als een invoeris gevonden, stopt de projector met zoeken. Indien geen signaal is gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.
RGB 1 → RGB 2 → HDMI → MIU → COMPONENT (Y, C_B/P_B, C_R/P_R) → S-VIDEO → VIDEO
- De MIU invoer wordt overgeslagen, zolang er geen beeld wordt verzonden van de PC naar de "Live Modus" van de MIU. (56).
Een hoogte-breedte verhouding selecteren.
1 Druk op de ASPECT toets op de afstandsbediening.
- ledere dat u op de toets drukt schakelt de projector de modus voor hoogtebreedte ratio.
○ Voor een RGB of MIU signaal NORMAAL → 4:3 → 16:9 → KLEIN
○ Voor een HDMI signaal NORMAAL → 4:3 → 16:9 → 14:9 → KLEIN ↑
○ Voor een video signaal, s-video signaal of component video signaal 4:3 → 16:9 → 14:9 → KLEIN
○ Voor geen signaal 4:3 (vastgelegd)
- De NORMAAL modus bewaart de original hoogtebreedte verhouding van het signaal.
De zoom en focus aanpassen
- Gebruik de zoom ring voor aanpassen van de schermgrootte.
- Gebruik de focus ring het beeld te focussen.
De lensverschuiving aanpassen
- Gebruik de verticale lens schuifplaat om het beeld naar boven of beneden te verschuiven.
- Gebruik de horizontale lens schuifplaat om het beeld naar boven of beneden te verschuiven.
N.B. • Wanneer de verticale lensschuif wordt bijgesteld, is het aanbevolen het beeld naar boven te verschuiven.
Via de automatische aanpassingsfunctie
- Druk op de AUTO toets op de afstandsbediening.
○ Voor een RGB of MIU signaal
De verticale positie, de horizontale positie en de horizontale fase, zullen automatisch aangepast worden.
Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie probeert. Een donker beeld kan nog steeds incorrect zijn afgesteld. Gebruik een helderder beeld wanneer u bijstelt.
○ Voor een videosignaal en s-videosignaal
Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu (33). De verticale en horizontal positie worden automatisch ingesteld op standaard.
○ Voor een component-videosignaal
De verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.
- De automatische instellingswerking vereist ongeveer 10 seconden. Merk ook op a.u.b. dat het mogelijk niet juist functioneert met enige invoer. Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.
- De onderdelen die door deze functie worden aangepast kunnen varieren wanneer FIJN of SCHAKEL UIT wordt geselecteert voor het AUTOM. REGEL. onderdeel van het SERVICE onderdeel in het OPTIE menu (46).
De positie aanpassen.
- Druk op de POSITION toets op de afstandsbediening. De "POSITION" indicatie zal op het scherm verschijnen.
-
Gebruik de ▲/▼/◄/► cursortoetsen voor aanpassen van de beeldpositie. Als you handeling opnieuw in wenst te stellen, drukt u op de RESET knop op de afstandsbediening tijdens de handeling. Om deze handeling te voltooien, drukt u nogmaals op de POSITION toets. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.
-
Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, kan er iets extra's verschijnen, zoals een lijn buiten het beeld.
- Als deze functie is uit gevoerd op een video signaal, s-video signaal, of component videosignaal van 525i (480i) of 625i (576i) invoer van de COMPONENT poort, zal het bereik van deze aanpassing afhankelijk zijn van de OVERSCAN en het BEELD menu (30). Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.
De keystone vervormingen corrigeren.
- Druk op de KEYSTONE toets op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.
- Gebruik de ▲/▼ cursortoetsen om een AUTOM. of HANDLEIDING handeling te selecteren en druk op de ▶ toets om het volgende uit te voeren.
1) AUTOM. voert automatisch verticale Keystone correcties uit.
2) HANDLEIDING geeft een dialoog weer voor keystone correctie.
Gebruik de ◀/► cursortoetsen om een richting te selecteren voor corrigeren (☑ or ☐) en gebruik vervolgens de ▲/▼ toetsen voor het instellen.
Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE toets. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.
- Het instelbare bereik van deze functie zal varieren onder de invoeren. Voor sommige invoer werkt deze functie mogelijk niet goed.
- Wanneer V: INVERT of H&V:INVERT wordt geselecteerd in het SPIEGEL onderdeel in het INSTELLING menu, wanneer het projectorscherm in een hoek naar beneden wordt geheld, werkt deze functie misschien niet correct.
- Wanneer de zoominstelling op TELE is ingesteld (telephoto focus), is deze functie mogelijke overtollig. Deze functie behoordt te worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (brede hoek focus), wanneer maar mogelijk.
- Wanneer de projector op een niveau (ongeveer ± 3^ ) wordt geplaatst, werkt deze functie mogelijk niet.
- Wanneer de projector in een hoek van bijna ±30 graden wordt geheld, werkt deze functie mogelijk niet goed.
- Wanneer de verticale lensschuif niet volledig naar boven is ingesteld (niet volledig neerwaarts voor het optionele lenstype FL-601 alleen (46)), werkt deze functie mogelijk niet goed.
- Wanneer de horizontale lensschuif niet naar het midden is ingesteld, werkt deze functie mogelijk minder goed.
- Deze functie zal niet beschikbaar zijn wanneer de Transition Detector aan staat (52).
Via de vergrootingsfunctie
- Druk op de op toets ON van MAGNIFY op de afstandsbediening. De "VERGROOT" indicatie zal op het scherm verschijnen en de projector zal in de VERGROOT modus gaan. Wanneer u na het starten ven de projector eerst op de knop ON van MAGNIFY drukt, wordt de afbeelding tweemaal vergroot. De indicatie zal in zonder handeling in verscheidene seconden verdwijnen.
- Gebruik de ▲/▼ cursor toetsen om het zoomniveau aan te passen. De foto op het scherm kan maximaal 4 keer worden ingezoomd.
Om het zoomgebied te bewegen, drukt u op de POSITION toets in de VERGROOT modus en gebruikt u vervolgens de ▲/▼/◄/► cursortoetsen om het gebied te verschuiven. En om het zoomgebied definitief in te stellen, drukt u nogmaals op de POSITION toets.
Om de VERGROOT modus te verlaten en het scherm naar normaal te herstellen, drukt u op de OFF toets van MAGNIFY op de afstandsbediening.
- De projector staat automatisch in de VERGROOT modus wanneer het invoersignaal wordt veranderd of wanneer de weergavecondities worden veranderd.
- In de VERGROOT modus kan de keystone vervormingsconditie varieren, het zal hersteld worden wanneer de projector in de VERGROOT modus staat.
N.B. • Het zoomnivea kan fijn ingesteld worden. Kijk goed naar het scherm om het gewenste niveau te vinden.
Het scherm bevriezen
- Druk op de FREEZE toets op de afstandsbediening. De "BEVRIES" indicatie zal op het scherm verschijnen (echter, de indicatie zal niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het MELDING onderdeel in het SCHERM menu (42)), en de projector zal in de BEVRIES modus gaan, wanneer het beeld is bevoren.
Om de BEVRIES modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE toets.
- De projector staat automatisch in de BEVRIES modus en wanneer een van de projectors' toetsen of afstandbedieningstoetsen of STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY en MY BUTTON1/2(except GEHEUGEN of BEELD MODUS wordt toegewezen aan) (45) wordt ingedrukt.
- Wanneer de projector een lange tijd doorgaat met het projecteren van een stilleven beeld, kan het LCD paneel plotseling inbranden. Laat de projector niet te lang in de BEVRIES modus staan.
Het scherm tijdelijk leeg maken
1 Druk op de BLANK toets op de afstandsbediening.
- Het lege scherm zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg a.u.b. het BLANK onderdeel in het SCHERM menu. (39).
Om het lege scherm te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK toets.
- De projector keert automatisch terug naar het invoersignaal scherm, wanneer een van de projectors' toetsen of de afstandsbedieningstoetsen (behalve ASPECT, POSITION, MAGNIFY of FREEZE toets, ook behalve MY BUTTON1/2 wanneer AUTO KEYSTONE of GEHEUGEN of BEELD MODUS is toegewezen aan (45) worden ingedrukt.
N.B. • Het geluid is niet aangesloten met de lege scherm functie. Indien nodig, het volume of geluid-uit instellen.
De menufunctie gebruiken.
Deze projector heeft over de volgens menu's: FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE, MIU, en SNELMENU. Het SNELMENU bestaat uit veel gebruikte functies en andere menu's worden geclassificeerd in ieder doel en samengebracht als het Advanced Menu. Elk van deze menu's wordt met dezelfde methods bediend. De basishandelingen van deze menu's zijn als volgt.
- Druk op de MENU toets op de afstandsbedieningof of een van de cursortoetsen op de projector.
Het Uitgebreide MENU, of SNELMENU die prioriteit heeft vlak na inschakeling, zal verschijnen.
Indien de menu positie wenste te verplaatsen, gebruikt u de cursortoetsen na het drukken op de POSITION toets. Terwijl de projector een menu weergeeft, werkt de MENU toets op de projector net als de cursortoetsen.
In het SNELMENU
-
Indien het in een Geavanceerd MENU wenst te veranderen, selecteert u de "Ga Naar Geavanceerd Menu..."
-
Gebruik de .▲/▼ cursortoetsen om een bedieningsonderdeel te selecteren.
-
Gebruik de ◀/► cursortoetsen om het onderdeel te bedienen.
![SNELMENU [RGB 1] ASPECT 0 4:3 0 AUTO KEYSTONE/SUITVOEREN KEystone/- BEELD MODUS NORMAAL HEIDER +0 CONTRAST +0 KLEUR +0 TINT +0 SCHERPTE 4 STIL FUNCTIE NORMAAL SPIEGEL NORMAAL RESET UITVOEREN FILTERTIJD Oh TAAL NEDERLANDS Ga Naar Geavanceerd Menu...](/content/2026/06/1150466/images/2bb3f96fb8eea90b366e451d8713f3cec498237565338d991c3b4c7e8525cfb2.jpg)
In het Geavanceerd Menu
2 Gebruik de ▲/▼ cursortoetsen om een menu te selecteren.
-
Indien het naar SNELMENU wenst te wijzigen, selecteert u het SNELMENU. Druk vervolgens op de ▶ cursortoets op de projector of afstandsbediening, of de ENTER toets op de afstandsbediening om een onderdeel te selecteren. De weergave van de geselecteerd menu wordt nu actief.
-
Gebruik de .▲/▼ cursortoetsen om een bedieningsonderdeel te selecteren. Druk vervolgens op de ▶ cursortoets op de projector of afstandsbediening, of de ENTER toets op de afstandsbediening om een onderdeel te selecteren. Het bedieningsmenu van het geselecteerde onderdeel zal verschijnen.
-
Gebruik de ▲/▼ cursortoetsen om een onderdeel te bedienen.
- Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.
- Wanneer u de handeling opnieuw in wenst te stellen, drukt u op RESET toets op de afstandsbediening gedurende de handeling. N.B. dat onderdelen waarvan de functies tegelijkertijd worden uitgevoerd met de handeling (ex. TAAL, H FASE, VOLUME etc.) kan niet opnieuw worden ingesteld.
- In het uitgebreide MENU, wanneer u terug wenst te keren naar de voorgaande weergave, drukt u op de ◀ cursortoets op de projector of afstandsbediening, of de ESC toets op de afstandsbediening.
- Druk nogmaals op de MENU toets op de afstandsbedienmenu en voltooi deze handeling. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.
SNELMENU
Vanuit het AUDIO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Select een item via de ▲/▼ cursortoetsen op de projector of afstandsbediening. Voer vervolgens uit volgens onderstaande tabel.
![SNELMENU [RGB 1] ASPECT 4:3 AUTO KEystone UITVOEREN KEystone/√ +0 KEystone/√ -0 BEELD MODUS NORMAAL HELDER -0 CONTRAST +0 KLEUR +0 TINT +0 SCHERPTE 4 STIL FUNCTIE NORMAAL SPIEGEL NORMAAL RESET UITVOEREN FILTERTIJD Oh TAAL NEDERLANDS Ga Naar Geavanceerd Menu...](/content/2026/06/1150466/images/d7af59327fdd63bec723ed198bcaef07a78dc9dbdf1a3fdee8e2ecd0d83c76ab.jpg)
| Onderdeel Beschrijving | ||
| ASPECT | Gebruik van de ◀/► toetsen schakelt de modus voor hoogte-breedte/Zie het ASPECT onderdeel in het BEELD menu (30). | |
AUTO KEYSTONE  UITVOEREN | Gebruik van de ► toets voert de auto keystone functie uit.Zie het AUTO KEYSTONE UITVOEREN onderdeel in het INSTELLING menu (36). | |
KEYSTONE  | Gebruik van de ◀/► toetsen corrigeert de verticale keystonevervorming.Zie het KEYSTONE onderdeel in het INSTELLING menu (36). | |
KEYSTONE  | Gebruik van de ◀/► toetsen corrigeert de horizontale keystonevervorming.Zie het KEYSTONE onderdeel in het INSTELLING menu (37). | |
| BEELD MODUS | Gebruik van de ◀/► toetsen schakelt de beeldmodus.De beeldmodussen zijn combinaties van GAMMA en KLEURTEMP.instellingen. Kies een geschikte modus volgens de geprojecteerde bron. | |
| KLEURTEMP. GAMMA | ||
| NORMAAL MID DEFAULT #1 DEFAULT | ||
| CINEMA LOW DEFAULT #2 DEFAULT | ||
| DYNAMISCH HIGH DEFAULT #3 DEFAULT | ||
| BORD(ZWART) Hi-BRIGHT-1 DEFAULT #4 DEFAULT | ||
| BORD(GROEN) Hi-BRIGHT-2 DEFAULT #4 DEFAULT | ||
| WIT BORD MID DEFAULT #5 DEFAULT | ||
| OVERDAG Hi-BRIGHT-3 DEFAULT #6 DEFAULT | ||
| · Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modussen boven, is de weergave op het menu voor de BEELD MODUS "AANGEPAST". Raadpleeg a.u.b. de GAMMA (27) en KLEURTEMP. (28) onderdelen in het FOTO menu.· Wanneer deze functie wordt uit gevoerd, kan iets extra's, zoals een lijn verschijnen. | ||
(vervolgd op volgende pagina)
SNELMENU (vervolgd)
| Onderdeel Beschrijving | |
| HELDER | Met behulp van de ◀/► toetsen past u de helderheid aan.Zie het HELDER onderdeel in het FOTO menu (27). |
| CONTRAST | Met behulp van de ◀/► toetsen past u het contrast aan.Zie het CONTRAST onderdeel in het FOTO menu (27). |
| KLEUR | Met behulp van de ◀/► toetsen past u de kleursterkt aan.Zie het KLEUR onderdeel in het FOTO menu (28). |
| TINT | Met behulp van de ◀/► toetsen past u de tint aan.Zie het TINT onderdeel in het FOTO menu (28). |
| SCHERPTE | Met behulp van de ◀/► toetsen past u de helderheid aan.Zie het SCHERPTE onderdeel in het FOTO menu (28). |
| STIL FUNCTIE | Gebruik van de ◀/► toetsen schakelt de fluistermodus aan/uit.Zie het STIL FUNCTIE onderdeel in het INSTELLING menu (37). |
| SPIEGEL | Gebruik van de ◀/► toetsen schakelt de spiegelmodus aan/uit.Zie het SPIEGEL onderdeel in het INSTELLING menu (37). |
| RESET | Dit onderdeel uitvoeren stelt alle onderdelen van het SNELMENU opnieuw in, behalve het FILTERTIJD en de TAAL.Een dialoog wordt weergegeven voor bevestiging. De RESET selecteren met behulp van de ▲ toets voert opnieuw instellen uit. |
| FILTERTIJD | De gebruiksduur van de luchtfilter wordt in het menu weergegeven.Dit onderdeel uitvoeren stelt de filtertijd opnieuw in, wat de gebruikstijd van het luchtfilter bijhoudt.Een dialoog wordt weergeven voor bevestiging. De RESET selecteren met behulp van de ▲ toets voert opnieuw instellen uit.Zie het FILTERTIJD onderdeel in het OPTIE menu (44). |
| TAAL | Gebruik van de ◀/► toetsen wijzigt de weergavetaal.Zie het TAAL onderdeel in het SCHERM menu (39). |
| Ga Naar Geavanceerd Menu... | Selecteer "Ga Naar Geavanceerd Menu..." op het menu en druk op de ► of ENTER toets om het menu te gebruiken van FOTO,BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE of MIU. |
FOTO Menu
Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTELLING AUDIO SCHERM OPTIE MIU SNELMENU HELDER CONTRAST GAMMA KLEURTEMP. KLEVR TINT SCHERPTE ACTIVEURIS GEHEUGEN +0 -0 STANDAARD-1 HOOG +0 +0 4 SCHAKEL.UIT OPSLAAN-1](/content/2026/06/1150466/images/0a600ea74945ff8f983ebd510c02be1f870a46b76581e83fa6b25de54e6aee5c.jpg)
| Onderdeel Beschrijving | |
| HELDER | Gebruik van de Via de ▲/▼ toetsen past de helderheid aan.Licht. ⇌ Donker |
| CONTRAST | Gebruik van de ▲/▼ toetsen past het contrast aan.Sterk. ⇌ Zwak |
| GAMMA | Gebruik van de ▲/▼ toetsen schakelt de gamma modus.#1 STANDAARD ⇌ #1 AANGEPAST ⇌ #2 STANDAARD ⇌ #2 AANGEPAST ⇌ #3 STANDAARD#6 AANGEPAST #3 AANGEPAST#6 STANDAARD ⇌ #5 AANGEPAST ⇌ #5 STANDAARD ⇌ #4 AANGEPAST ⇌ #4 STANDAARDAANGEPAST aanpassenEen modus selecteren waarvan de nameAANGEPAST bevat en dan op de ► toets of deENTER toets drukken, geeft een dialoog weerdie u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te veranderen.Kies een onderdeel met behulp van de ◀/► toetsen en pas hetniveau aan met behulp van de ▲/▼ toetsen.U kunt een testpatroon weergeven voor het controleren van uwaanpassingen door op ENTER te drukken.Iedere keer dat u op de ENTER toets drukt, verandert het patroonzoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen Trap ⇌ Grijstonen in 15 stappen.De acht egaliseerbalken corresponderen met de acht toonniveausvan het testpatroon (Grijstonen in 9 stappen), behalve de donkersteaan de uiterst linkerkant. Indien u de 2e toon aan de linkerkantvan het testpatron wenst aan te passen, gebruikt u de egaliseerinstelbalk “1”. De donkerste toon aan de linkerkant van hettestpatroon kan niet beheerst worden met een egaliseer instelbalk.• Wanneer deze functie wordt uitgevoerd, kunnen lijnen of anderevervormingen verschijnen.  |
(vervolgd op volgende pagina)
FOTO Menu (vervolgd)
| Onderdeel Beschrijving | |
| KLEURTEMP. | Gebruik van de ▲/▼ toetsen schakelt de kleurtemperatuurmodus. AANGEPAST aanpassenEen modus selecteren waarvan de namen AANGEPAST bevatten en vervolgens op de► toets of de ENTER toets drukken, geeft een dialoog weer om u te helpen bij het aanpassen van de AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit van de hele tonen van het testpatroon.VERSTERKING aanpassingen beinvloeden voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon.Kies een onderdeel met behulp van de ◀/► toetsen en pas het niveau aan met behulp van de ▲/▼ toetsen.U kunt een testpatroon weergeven voor het controleren van de effecten van uw aanpassingen, door te drukken op de ENTER toets. ledere keer dat u op de ENTER toets drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen [IMAGE]Trap ⇔ Grijstonen in 15 stappenWanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.  |
| KLEUR | Gebruik van de ▲/▼ toetsen past de sterkte van de hele kleur aan.Sterk. ⇔ Zwak· Dit onderdeel kan alleen voor een videosignaal geselecteerd worden, s-video, component video of HDMI signaal. |
| TINT | Gebruik van de ▲/▼ toetsen past de tint aan.Groenig. ⇔ Roodachtig· Dit onderdeel kan alleen voor een videosignaal geselecteerd worden, s-video, component video of HDMI signaal. |
| SCHERPTE | Gebruik van de ▲/▼ toetsen past de scherpte aan.Sterk. ⇔ Zwak· Er is mogelijk wat geluid en/of het scherm kan een moment flikkeren wanneer de aanpassing wordt gedaan. Dit betekent niet dat het controlescherm niet goed functioneert. |
(vervolgd op volgende pagina)
FOTO Menu (vervolgd)
| Onderdeel Beschrijving | |
| ACTIEVE IRIS | Gebruik van de ▲/▼ cursortoetsen verandert de actieve iris control modus.PRSENTATIE ⇔ THEATER ⇔ SCHAKEL UIT |
| PrSENTATIE | |
| THEATER | |
| SCHAKEL UIT De | |
| • Het scherm kan flikkeren wanneer de PRSENTATIE of THEATER modussen worden geselecteerd. Indien dit zich voordoet, selecteer dan SCHAKEL UIT. | |
| GEHEUGEN | De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het FOTO menu).Selecteer een functie met behulp van de ▲/▼ toetsen ▶ of ENTER toets voert iedere functie uit. OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4De OPENEN functie laadt de gegevens van het geheugen wat aan het nummer in iedere functienaam is gelinkt, en stel de afbeelding automatisch in, afhankelijk van de gegevens.• De OPENEN functies waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.• Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aapassingen wilt behouden, sla het dan op voordat u de OPENEN functie uitvoert.• Er kan lawaai optreden en het scherm kan een moment flikkeren wanneer de gegevens geladen worden. Dit is geen storing.• De OPENEN functies kunnen ook uitgevoerd worden door de MY MEMORY toets, wat ingesteld kan worden bij het MIJN KNOP onderdeel in het OPTIE menu (45).OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Het uivoeren van een OPSLAAN functie slaat de huidige instelgegevens op in het geheugen wat aan het nummer gelinkt is, aan de functienaam.• Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laatst. |
BEELD Menu
Vanuit het BEELD menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTELLING AUDIO SCHERM OPTIE MIU SNELMENU ASPECT 43 OVERSCAN 5 V POSIT 25 H POSIT 142 H FASE 18 H SIZE 1344 AUTOM.AANPAS.UITVOEREN SKIEZEN](/content/2026/06/1150466/images/64bc0d49041b4c93489b31a5e03e83c84a69cfcd3b74320627aec7390ba8c0fa.jpg)
| Onderdeel Beschrijving | |
| ASPECT | Via de ▲/▼ toetsen schakelt de modus voor hoogtebreedte verhouding.Voor een RGB of MIU signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ KLEINVoor een HDMI signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 14:9 ⇔ KLEINVoor een videosignaal, S-videosignaal of Component videosignaal4:3 ⇔ 16:9 ⇔ 14:9 ⇔ KLEINVoor geen signaal4:3 (vast)De NORMAAL modus bewaart de original hoogte-breedte verhouding van het signaal. |
| OVERSCAN | Gebruik van de ▲/▼ knoppen past de over-scan verhouding in.Groot (het reduceert beeld) ⇔ Klein (het vergroot beeld)Dit onderdeel kan geselecteerd worden voor een video, s-video, component en HDMI signaal.Wanneer de instelling te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein. |
| V POSIT | Gebruik van de ▲/▼ toetsen stelt de vericale positie naar boven.Op ⇔ OmlaagOveraanpassen van de verticale positie kan lawaai op het scherm doen verschijnen. Wanneer dit gebeurt, stelt u dan a.u.b. de verticale positie opnieuw in tot standaardinstellingen. Op de RESET toets drukken wanneer de V POSIT is geselecteerd, zal de V POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van 525i (480i) of 625i (576i) invoer uit de COMPONENT poort, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting.Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10. |
| H POSIT | Gebruik van de ▲/▼ toetsen stelt de horizontale positie in.Links ⇔ RechtsOveraanpassen van de horizontale positie kan lawaai op het scherm veroorzaken. Wanneer dit gebeurt, stelt u dan a.u.b. de horizontale positie opnieuw in tot standaardinstellingen. Op de RESET toets drukken wanneer de H POSIT is geselecteerd, zal de H POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van (480i) of 625i (576i) invoer uit de COMPONENT poort, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| H FASE | Gebruik de ▲/▼ toetsen om de horizontale fase aan te passen om geflikker weg te werken.Rechts ⇔ Links• Dit onderdeel kan alleen geselecteerd worden voor een RGB signaal, een MIU signaal of een component videosignaal. (behalve 525i (480i), 625i (576i), SCARTRGB invoer van de COMPONENT poort) |
| H SIZE | Gebruik van de ▲/▼ toetsen stelt de horizontale positie in.Groot ⇔ Klein• Dit item kan alleen worden geselecteerd voor een RGB-signaal of een MIU-signaal.• Wanneer de aanpassing teveel is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u a.u.b. de aanpassing opnieuw in door te drukken op de RESET knop op de afstandsbediening gedurende deze handeling. |
| AUTOM.AANPAS.UITVOEREN | Selecteer dit onderdeel om de automatische aanpassingsfunctie uit te voeren.Voor een RGB of MIU signaalDe verticale positie, de horizontale positie en de horizontale fase, zullen automatisch op standaard ingesteld worden.Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie gebruikt. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderd beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu [IMAGE]33). De verticale en horizontal positie worden automatisch ingesteld op standaard.Voor een component-videosignaalDe verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.• De automatische instellingshandeling vereist ongeveer 10 seconden. Merk op a.u.b. dat dit mogelijk niet goed functioneert met enige input. Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaald extra's, zoals een lijn, buiten de afbeelding verschijnen.• De ingestelde onderdelen door deze functie kunnen varieren wanneer de FINE of DISABLE wordt geselecteerd voor jet AUTOM. REGEL. onderdeel of het SERVICE onderdeel in het OPTIE menu [IMAGE]46). |
INPUT Menu
Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.

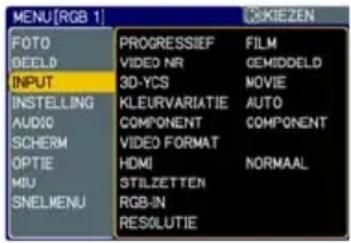

![MENU[RGB 1] FOTO BEELD INPUT INSTEILLING AUDIO SICHERM OPTIE MIU SNELMENU PROGRESSIEF VIDEO NR 3D-YCS KLEURVARIATIE COMPONENT VIDEO FORMAT HDMI STILZETTEN RGB-IN RESOLUTIE FILM GEMIDDELD MOVIE AUTO COMPONENT NORMAAL](/content/2026/06/1150466/images/298c4acb8a05a09b6f41132a60f4a1b9d3cb917bf08bba65e6bbce6b4ae261f7.jpg)
| Onderdeel Beschrijving | |
| PROGRESSIEF | Gebruik maken van de ▲/▼ toetsen, schakelt de voorgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UIT↑↓↓↓↓↓Deze functie wordt alleen uitgevoerd voor een geïnterlinieerd signaal bij de VIDEO of S-VIDEO invoer, en voor een 525i (480i), 625i (576i) of 1125i (1080i) - signaal bij de COMPONENT VIDEO of HDMI invoer.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. FILM bouwt om tot het 2-3 Trek-Omlaag conversiestysteem. Maar dit kan een bepaald defect veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen, selecteert u TURN OFF, ook al lijkt het of de schermafbeelding de scherpte heeft verloren. |
| VIDEO NR | Gebruik de ▲/▼ toetsen om de ruisreductie modus te schakelen.HOOG ⇔ GEMIDDELD ⇔ LAAG↑↓↓↓↓↓↓Deze functie wordt alleen uitgevoerd voor de VIDEO of S-VIDEO invoer, en for 525i (480i), 625i (576i) of 1125i (1080i) - signaal bij de COMPONENT VIDEO of HDMI invoer.Wanneer deze functie overtollig is, kan dit een zekere degradatie van het beeld veroorzaken. |
| 3D-YCS | Gebruik de ▲/▼ toetsen om de 3D-YCS modus te schakelen.STILST. ⇔ MOVIE ⇔ SCHAKEL UIT↑↓↓↓↓↓↓Deze functie voert alleen uit bij een VIDEO invoer van NTSC en PAL.MOVIE is de modus voor afbeeldingen met veel bewegingen, zoals films, en STILST. is de modus voor afbeeldingen met weinig of geen bewegingen, zoals dia's. |
| KLEURVARIATIE | Gebruik de ▲/▼ toetsen voor het schakelen van de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↓↓↓↓↓↓↓Dit onderdeel kan alleen geselecteerd worden voor een RGB signaal of component videosignaal (behalve 525i (480i), 625i (576i) en SCART RGB).De AUTO mode seleteert automatisch de optimale modus.De AUTO bediening werkt mogelijk niet goed bij sommige signalen. In een dergelijk geval, is het misschien een goed idee om een geschikte modus te kiezen ander dan AUTO. |
(vervolgd op volgende pagina)
INPUT Menu (vervolgd)
| Onderdeel Beschrijving | |
| COMPONENT | Via de ▲/▼ knoppen wordt er geschakeld tussen de functies van de COMPONENT (Y, Q_B/P_B , C_R/P_R ) poort.COMPONENT ⇔ SCART RGBWanneer de SCART RGB is geselecteerd, zullen de COMPONENT (Y, Q_B/P_B , C_R/P_R ) en VIDEO poorten dienst doen als een SCART RGB poort. Een SCART adapter of SCART kabel is vereist voor een SCART RGB invoer naar de projector. Voor meer informatie, neem contact op met uw leverancier. |
| VIDEO FORMAT | Stel het videoformaat voor de s-videopoort en videopoort in.(1) Gebruik de ◀/► knoppen om de invoerpoort te selecteren.(2) Via de ▲/▼ knoppen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAMN-PAL ⇔ M-PAL ⇔ NTSC4.43[IMAGE]• Dit item wordt enkel uitgevoerd voor een videosignaal van de VIDEO poort of de S-VIDEO poort.• De AUTO modus selecteert automatisch de optimale modus.• De AUTO methode zou minder goed kunnen werken voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal. |
| HDMI | Via de ▲/▼ cursorknoppen kan de HDMI signaalmodus aangepast worden.AUTO ⇔ NORMAAL ⇔ UITGEBREID[IMAGE] |
| AUTO De optimale modus automatisch selecteren. | |
| NORMAAL Geschikt voor DVD signalen (16-235) | |
| UITGEBREID Geschikt voor VGA signalen (0-255) | |
| • Indien het contrast van het beeld te hoog of te laag is, probeer dan een geschiktere modus te vinden. | |
(vervolgd op volgende pagina)
INPUT Menu (vervolgd)
| Onderdeel Beschrijving | ||
| STILZETTEN | Schakel de framevergrendelingsfunctie in/uit voor elke poort.(1) Gebruik de ▲/▼ knoppen om een van de volgende poorten te selecteren. RGB1 ⇔ RGB2 ⇔ HDMI  ↑→ STOP ←→(2) Gebruik de ◀/► knoppen om de frame vergrendlelingsfunctie in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT  • Deze functie wordt alleen uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.• Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven.• Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHAKEL UIT. | |
| RGB-IN | Stel het RGB invoersignaaltype voor de RGB poort in.(1) Gebruik de ◀/► knoppen om de in te stellen RGB poort te selecteren. RGB1 ⇔ RGB2  (2) Gebruik de ▲/▼ knoppen om het RGB invoersignaaltype te selecteren.AUTO ⇔ SYNC OP G SCHAKEL UIT• Door de AUTO modus te selecteren, kunt u een sync op het G-signaal of componentsignaal van de poort invoeren.• In de AUTO modus kan het beeld vervormd zijn bij sommige invoersignalen. Verwijder in een dergelijk geval de signaalconnector zodat er geen signaal wordt ontvangen en selecteer SYNC OP G SCHAKEL UIT, en verbind dan opnieuw het signaal. | |
(vervolgd op volgende pagina)
INPUT Menu (vervolgd)
| Onderdeel Beschrijving | |
| RESOLUTIE | De resolutie voor de RGB1 en RGB2 invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT menu de RESOLUTIE d.m.v. de ▲/▼ knoppen en druk op de ▶ knop.Het RESOLUTIE menu zal worden weergegeven.(2) Selecteer in het RESOLUTIE menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼ knoppen.Door AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld.(3) Door op de ▶ of ENTER knop te drukken bij het selecteren van een NORMAAL resolutie, zullen de horizontale en verticale posities, klokfase en horizontale grootte automatisch worden aangepast.Het INPUT- INFORMATIE dialoogvenster (47) zal worden weergegeven.(4) Om een aangepaste resolutie in te stellen, gebruik de ▲/▼ knoppen om AANGEPAST te selecteren en de AANGEPASTE RESOLUTIE BOX zal worden weergegeven. Stel de horizontale (HORIZONTAAL) en verticale (VERTIKAAL) resoluties in d.m.v. de ▲/▼/◀/▶ knoppen.Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(5) Om de instellingen te bewaren, plaats de cursor op het uiterst rechtse cijfer en druk op de ▶ knop.De horizontale en verticale posities, klokfase en horizontale grootte zullen automatisch worden aangepast.Nadat het INPUT- INFORMATIE (47) dialoogvenster ongeveer 10 seconden is weergegeven, zal het scherm terugkeren naar het RESOLUTIE menu waarin de gewijzigde resolutie wordt weergegeven.(6) Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, plaats de cursor op het uiterst linkse cijfer en druk op de ◀ knop.Het scherm zal dan terugkeren naar het RESOLUTIE menu waarin de vorige resolutie wordt weergegeven.• Voor sommige beelden zou deze functie minder goed kunnen werken. |
INSTELLING Menu
Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTEILLING AUDIO SCHERM OPTIE MIU SNELMENU AUTO KEYSTONE UITVOEREN KEYSTONE + KEYSTONE + STIL FUNCTIE NORMAAL SPIEDEL NORMAAL](/content/2026/06/1150466/images/f8336093450d403f3cec2329fc423959abb4c64e44836ab49b0bab9ec8de42c9.jpg)
| Onderdeel Beschrijving | |
| AUTO KEYSTONEUITVOEREN | Door dit item te selecteren wordt de Automatische keystone distortion correction uitgevoerd. De projector corrigeert zelf automatisch verticale keystone distortion als gevolg van de (voor-/achterwaartse) plaatsingshoek.Deze functie zal slechts eenmaal worden uitgevoerd wanneer ze geselecteerd wordt in het menu. Wanneer de hellingshoek van de projector wordt gewijzigd, voer deze functie dan opnieuw uit.Het verstelbare bereik van deze functie zal variëren naargelang de invoer. Voor sommige invoersoorten kan deze functie minder goed werken.Wanneer V:INVERT of H&V:INVERT is geselecteerd naar het SPIEGEL item in het INSTELLING menu, en als het projectorscherm daarbij onder een hoek of naar beneden gericht staat, zou deze functie niet correct kunnen werken.Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.Wanneer de projector parallel staat (ongeveer ± 3^ ), zou deze functie niet kunnen werken.Wanneer de projector onder een hoek van ongeveer ± 30 graden of meer staat afgesteld, zou deze functie minder goed kunnen werken.Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype FL-601(46)), zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op(52). |
| KEYSTONE | Via de ▲/▼ knoppen wordt de verticale keystone distortion gecorrigeerd.Verklein de bovenkant van het beeld ⇔ Verklein de onderkant van het beeldHet instelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op(52). |
(vervolgd op volgende pagina)
INSTELLING Menu (vervolgd)
| Item Beschrijving | |
| KEYSTONE | Via de ▲/▼ knoppen wordt de horizontale keystone distortion gecorrigeerd. Verklein het beeld aan de rechterkant ⇔ Verklein de linkerkant van het beeld · Het verstelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken. · Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk. · Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype FL-601 (46)), zou deze functie minder goed kunnen werken. · Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (52). |
| STIL FUNCTIE | Via de ▲/▼ knoppen wordt de whisper modus in/uitgeschakeld. NORMAAL ⇔ STIL FUNCTIE · Wanneer WHISPER is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd. |
| SPIEGEL | Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd.     NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERT Als de Transitie Detector is SCHAKEL IN en de SPIEGEL status gewijzigd, zal het Transitie Detector Alarm (52) worden weergegeven wanneer de projector wordt herstart nadat de power-knop is uitgeschakeld. |
AUDIO Menu
Vanuit het AUDIO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTELLING AUDIO SCHERM OPTIE MIU SNELMENU VOLUME HOCE TONEN LAGE TONEN SRS VOW LUIDOPREKER AUDIO HDMI AUDIO 24 +0 +0 GEMIDDELD SCHAKEL IN 1 OSKIEZEN](/content/2026/06/1150466/images/6f6c2055ca2aba78ffd3bd3113d39e8d5468fe25c4f8bf3000469399c8dd8704.jpg)
N.B. • Het luidsprekergeluid kan vervormd zijn of de behuizing kan trillen wanneer het volume te hoog is of treble/bas te hoog staat of WOW is geactiveerd. Verlaag in dat geval het volume, bas/treble of het WOW-effect.
| Onderdeel Beschrijving | |
| VOLUME | Via de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Laag |
| HOGE TONEN | Via de ▲/▼ knoppen wordt het treble-volume aangepast.Hoog ⇔ Laag |
| LAGE TONEN | Via de ▲/▼ knoppen wordt het basvolume aangepast.Hoog ⇔ Laag |
 | Via de ▲/▼ knoppen wordt er geschakeld tussen de SRS WOW modi.HOOG ⇔ GEMIDDELD ⇔ UIT[IMAGE]• SRS WOWTM bereikt dit door een panoramisch driedimensionaal audiobeeld te creëren dat het geluidsveld zowel in het horizontale als het verticale vlak uitstrekt, en de waargenomen basrespons verlaagt tot ver beneden de lage frequentie-limieten van de drivers. Aanpassen Het afhankelijk van de gebruikr's pte raadplegenence. |
| LUIDSPREKER | Via de ▲/▼ knoppen wordt de luidsprekerfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UIT• Wanneer SCHAKEL IN is geselecteerd, werkt de ingebouwde luidspreker. |
| AUDIO | Om de audiopoorten toe te wijzen.(1) Kies een beeldinvoerpoort d.m.v. de ▲/▼knoppen. ↔RGB1↔ RGB2 ↔ HDMI ⇔ MIU↔STOP ⇔ VIDEO↔ S-VIDEO ⇔ COMPONENT(2) Selecteer de audiopoort die moet worden vergrendeld met de invoerpoort d.m.v. de ◀/► knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4 ⇔ ⚫ ⇔ H/M• “M” en “H” zijn afkortingen van MIU en HDMI.• M of H kan enkel worden geselecteerd voor de MIU of HDMI poort.Wanneer M of H is geselecteerd, zal het audiosignaal naar de MIU of HDMI poort worden uitgevoerd als MIU of HDMI wordt gekozen als weergavebron.• Wanneer ⚫is geselecteerd voor invoer, zal de audio niet worden uitgevoerd als de invoer werd gekozen als weergavebron. |
| HDMI AUDIO | De HDMI AUDIO wordt standaard op 1 ingesteld. In geval de HDMI audio niet goed werkt, probeer 2.1 ⇔ 2 |
SCHERM Menu
Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTEELING AUDIO SCHERM OPTIE MIU SNELMENU TAAL POSITIE MENU BLANK OPSTARTEN Mijn Scherm Mijn Sch. Vast MELDING NAAM VAN BRON NEDERLANDS ZWART ORIGINEEL SCHAKEL UIT SCHAKEL IN](/content/2026/06/1150466/images/34b85dbf1820a19ff6c071f79677cddc75830c8fc515d0d517e70347d0f7aae2.jpg)
| Item Beschrijving | |
| TAAL | Via de ▲/▼ knoppen wordt de OSD (On Screen Display) taal gewijzigd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL ⇔ ITALIANONORSK ⇔ NEDERLANDS ⇔ PORTUGUÊS ⇔ 日本語简体中文 ⇔ 繁體中文 ⇔ 한글 ⇔ SVENSKA ⇔ РУССКИЙSUOMI ⇔ POLSKI ⇔ TÜRKÇE |
| POSITIE MENU | Via de ◀/►/▲/▼ knoppen wordt de menupositie aangepast.Om de bewerking te stoppen, druk op de MENU knop op de afstandsbediening of doe niets meer gedurende ongever 10 seconden. |
| BLANK | Via de ▲/▼ knoppen wordt de blanco schermmodus gewijzigd.Het blanco scherm is een scherm voor de tijdelijke blanco-functie(23). Het wordt weergegeven door op de BLANK knop te drukken op de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ Zwart |
| Mijn Scherm | |
| ORIGINEEL Scherm ingesteld als het standaardscherm. | |
| BLAUW, WIT,ZWART | |
| • Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het gewone zwarte scherm na enkele minuten. | |
(vervolgd op volgende pagina)
SCHERM Menu (vervolgd)
| Item Beschrijving | |
| OPSTARTEN | Via de ▲/▼ knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UIT |
| Mijn Scherm | |
| ORIGINEEL Scherm ingesteld als het standaardscherm. | |
| SCHAKEL UIT Gewoon zwart scherm. | |
| • Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het BLANK scherm (39) na enkele minuten. Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.• Wanneer INSCHAKELEN is geselecteerd voor het Min Skjerm PASWOORD of VEILIGHEID item in het OPTIE menu (49), wordt OPSTARTEN vastgezet op Mijn Scherm. | |
(vervolgd op volgende pagina)
SCHERM Menu (vervolgd)
| Item Beschrijving | |
| Mijn Scherm | Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordt een dialoogscherm weergegeven met de naam "Mijn Scherm". U zal gevraagd  worden of u een beeld wilt vastleggen vanop het huidige scherm.Wacht totdat het beeld wordt weergegeven, en druk op de ENTER knop op de afstandsbediening wanneer het volledig is weergegeven. Het beeld zal bevriezen en het frame voor vastleggen zal verschijnen.Om de bewerking te stoppen, druk op de RESET of ESC knop op de afstandsbediening.2. Via de ▲/▼/◄/► knoppen wordt de framepositie aangepast.Verplaats het frame naar de positie van  het beeld dat u wilt gebruiken. Het frame kan mogelijk niet worden verplaatst bij sommige invoersignalen.Om de registratie te beginnen, druk op de ENTER knop op de afstandsbediening.  Om het scherm terug op te roepen en terug te keren naar het vorige dialoogvenster, druk op de RESET of ESC knop op de afstandsbediening.Registratie neemt verscheidene minuten in beslag.Wanneer de registratie is voltooid, wordt het geregistreerde scherm en het volgende bericht weergegeven gedurende een paar seconden:"Mijn Scherm registratie is afgesloten."Als de registratie is mislukt, verschijnt het volgende bericht:"Er is een capture-fout opgetreden. Probeer opnieuw."• Dit item kan niet worden geselecteerd bij een HDMI signaal.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Mijn Sch. Vast item (hieronder).• Deze functie kan niet worden geselecteerd wanneer INSCHAKELEN is geselecteerd voor het Min Skjerm PASWOORD of VEILIGHEID item in het OPTIE menu (49). |
| Mjin Sch. Vast | Via de ▲/▼ knoppen wordt de MyScreen vergrendelingsfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, is het Mijn Scherm item vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Min Skjerm PASWOORD of VEILIGHEID item in het OPTIE menu (49). |
(vervolgd op volgende pagina)
SCHERM Menu (vervolgd)
| Item Beschrijving | |
| MELDING | Via de ▲/▼ knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie. “AUTO IN ACTIE” terwijl“GEEN INGEN INNGANGSKILDE”“SYNC IS BUITEN BEREIK”“Zoeken....” automatisch wordt aangepast, terwijl wordt gezocht naar de invoer “BEZIG MET ZOEKEN....” terwijl een invoersignaal wordt gedetecteerd. De indicatie van het invoersignaal weergegeven door te wijzigen De indicatie van de aspect ratio weergegeven door te wijzigen De indicatie van de BEELD MODUS weergegeven door te wijzigen De indicatie van de ACTIEVE IRIS weergegeven door te wijzigen De indicatie van GEHEUGEN weergegeven door te wijzigen De indicatie van "BEVRIES" en "II" terwijl het scherm wordt bevrozen d.m.v. de FREEZE knop.• Wanneer en SCHAKEL UIT is geselecteerd, denk er dan aan of het beeld bevrozen is. Verwar freezing niet met een storing (22). |
| NAAM VAN BRON | Elke invoerpoort voor deze projector kan een naam hebben.(1) Gebruik de ▲/▼ knoppen op het SCHERM menu om de NAAM VAN BRON te selecteren en druk op de ▶ knop. Het NAAM VAN BRON menu zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen op het NAAM VAN BRON menu om de te benoemen poort te selecteren en druk op de ▶ knop. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven. Het NAAM VAN BRON dialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◄/► knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. De RESET totes kan worden gebruikt om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. De naam kan maximum 16 karakters bevatten.(4) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲ knop om de cursor naar de eerste regel te verplaatsen, en gebruik de ◀/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaats de cursor naar ALLES WISSEN op het scherm en druk op de ENTER of INPUT knop. |
OPTIE Menu
Vanuit het OPTIE menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het item uit te voeren, behalve de items LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.
![MENU[RGB 1] FOTO BEELD INPUT INSTEILLING AUDIO SCHERM OPTIE MIU SNELMENU AUTOM.ZOEKEN AUTO KEYSTONE/SCHIK.IN AUTO AAN AUTO UIT LAMPTIJD FILTERTIJD MIUN KNOP SERVICE VEILIGHEID SKIEZEN SCHK.IN SCHK.IN 0min 1234h 123h](/content/2026/06/1150466/images/333e2e853dd0bb9eadba9d6557c9aae6a807d5a63a439a1121a4c4ce4111983e.jpg)
| Item Beschrijving | |
| AUTOM. ZOEKEN | Via de ▲/▼ knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de invoerpoorten in de onderstaande volgorde. De search wordt gestart vanaf de huidige poort. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.RGB 1⇒ RGB 2⇒ HDMI ⇒ MIU ⇒ COMPONENT ⇒ S-VIDEO ⇒ VIDEO↑• De MIU invoer wordt overgeslagen, zolang het beeld wordt gestuurd van PC in de “Live Mode” (56). |
| AUTO KEYSTONE ↗ | Via de ▲/▼ knoppen wordt de automatische keystone functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITSCHAKEL IN: Automatische keystone distortion correctie zal worden uitgevoerd wanneer de hellingshoek van de projector wordt veranderd.SCHAKEL UIT: Deze functie is uitgeschakeld. Voer de AUTO KEYSTONE ↗UITVOEREN uit in het INSTELLING Menu voor automatische keystone distortion correctie• Wanneer de projector is opgehangen aan het plafond, zal deze functie niet correct functioneren, dus selecteer SCHAKEL UIT.• Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (52). |
| AUTO AAN | Via de ▲/▼ knoppen wordt de AUTO AAN functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer AUTO AAN is ingesteld op SCHAKEL IN, zal de projectorlamp automatisch ingeschakeld worden wanneer de Power knop wordt ingedrukt als de voeding uit stond door de Power knop toen de projector het laatst was uitgezet.• Als er, nadat de lamp is aangezet door de AUTO AAN functie, geen invoer of bewerking wordt gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, ondanks dat de AUTO UIT functie (44) is uitgeschakeld. |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| AUTO UIT | Via de ▲/▼ knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT)  Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99, en wanneer de gepasseerde tijd zonder een signaal of een ongeschikt signaal, de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar de controlepoort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte over “De stroom uitschakelen” (17). |
| LAMPTIJD | De lamptijd is de gebruiksduur van de lamp, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESET knop op de afstandsbediening of de ▶ knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de lamptijd te resetten, selecteer RESET door de ▲ knop in te drukken.RESET ⇔ ANNULERENReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "Lamp" (65, 66). |
| FILTERTIJD | De filtertijd is de gebruiksduur van de luchtfilter, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESET knop op de afstandsbediening of de ▶ knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de filtertijd te resetten, selecteer RESET door de ▲ knop in te drukken.RESET ⇔ ANNULERENReset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfilter weer te geven.Voor het vervangen van de luchtfilter, zie het gedeelte "Luchtfilter" (67, 68). |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| MIJN KNOP | Dit item dient om één van de volgende functies toe te wijzen aan MIJN KNOP 1 en 2 op de afstandsbediening (6).Kies eerste 1 of 2 in het MIJN KNOP menu d.m.v. de ◀/► knop. Wijs vervolgens d.m.v. de ▲/▼ knoppen één van de volgende functies toe aan de gekozen knop.RGB1: Stelt poort in op RGB1.RGB2: Stelt poort in op RGB2.HDMI: Stelt poort in op HDMI.MIU: Stelt poort in op MIU.COMPONENT: Stelt poort in op COMPONENT (Y, CB/PB, CR/PR).S-VIDEO: Stelt poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.INFORMATIE: Geeft ofwel de INPUT-INFORMATIE (47) of MIU-INFORMATIE (64) niets weer.AUTO KEYSTONE Voert automatische keystone vervormingscorrectie uit (36)GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (29).Wanneer meer dan één gegeven wordt opgeslagen,verandert de instelling telkens MIJN KNOP wordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen,verschijnt het dialoogvenster "Geen opgeslagen data".Wanneer de huidige instelling niet in het geheugen is opgeslagen,verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, druk op de ◀ knopom te verlaten. Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.ACTIEVE IRIS: Verandert de actieve iris modus.BEELD MODUS: Verandert de BEELD MODUS (25).FILTERRESET:Geeft het dialoogvenster voor de resetbevestiging van de filtertijd weer (44).VOLUME+: Verhoog het volume.VOLUME-: Verlaag het volume.AV DEMPEN : Zet het beeld en audio aan/uit.e-SHOT: Geeft het e-SHOT menu weer (63).LIVE MODUS : Stelt poort in op MIU en geeft een beeld weer op de LIVE modus.Terwijl de LIVE modus wordt gebruikt, wordt het INSTELLING LIVEMODUS menu weergegevenTHUMBNAIL : Stelt poort in op MIU en geeft het THUMBNAIL scherm weer.SLIDE SHOW : Stelt de poort in op MIU en start de SLIDE SHOW weergave.DIRECTORY : Stelt poort in op MIU en geeft het DIRECTORY scherm weer.VERWIJDER MEDIA: Geeft het VERWIJDER MEDIA menu weer. |
| SERVICE | Door dit item te selecteren wordt het SERVICE menu weergegeven.Selecteer een item d.m.v. ▲/▼ knoppen, en druk op de ►knop of de ENTER knop op de afstandsbediening om het item uit te voeren.VENTI SNELHEID ⇌ AUTOM. REGEL. ⇌ GEEST ⇌ FILTERMELDING ⇌ LENS TYPE ⇌ TOETSENSLOTFABRIEKSRESET ⇌ INFORMATIE ⇌ AFSTAND. FREQUENTIE ⇌ AFSTAND. ONTVANGERVENTI SNELHEIDVia de ▲/▼ knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG modus wordt gebruikt voor highlands e.d. Merk op dat de projector meer geluid maakt wanneer HIGH is ingesteld.HOOG ⇌ NORMAAL |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | ||
| SERVICE (vervolg) | AUTOM. REGEL.Via de ▲/▼ knoppen kan één van de modi worden geselecteerd.Als SCHAKEL UIT is geselecteerd, is de automatische aanpassingsfunctie uitgeschakeld.FIJN ⇔ SNEL ⇔ SCHAKEL UIT FIJN: Fijnere afstelling incl. H.SIZE aanpassing.SNEL: Snellere afstelling, H.SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHAKEL UIT om de automatische aanpassing uit te schakelen, en voer de aanpassingen manueel uit.GEEST1. Selecteer een kleurelement van ghost d.m.v. de ◀/► knoppen.2. Pas het geselecteerde element aan d.m.v. de ▲/▼ knoppen om ghost te laten verdwijnen. FILTERMELDINGGebruik de ▲/▼ knop om de timer in te stellen voor het interval om het bericht te tonen voor het schoonmaken van de luchtfilter.50h ⇔ 100h ⇔ 200h ⇔ 300h ⇔ 400h ⇔ 500hSCHAKEL UIT ⇔ 800h ⇔ 700h ⇔ 600h ←Na een item te hebben gekozen behalve SCHAKEL UIT, zal het bericht “HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE” verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (71).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen.Gebruik deze functie om de luchtfilter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector.Controleer en maak de filter regelmatig schoon, zelfs wanneer er geen bericht verschijnt. Als de luchtfilter geblokkeerd raakt door stof en dergelijke, zal de interne temperatuur stijgen, waardoor er een storing kan optreden, of de levensduur van de projector kan verkort worden.Wees voorzichtig met de bedrijfsomgeving van de projector en de toestand van de luchtfilter.LENS TYPESelecteer het lenstype dat momenteel wordt gebruikt d.m.v. de ▲/▼ knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4 ⇔ 5 Selecteer één daarvan verwijzend naar het volgende.1: voor een standaard lens (Type NL-600)2: voor een vaste short throw lens (Type FL-601)3: voor een short throw lens (Type SL-602)4: voor een long throw lens (Type LL-603)5: voor een ultra long throw lens (Type UL-604)Deze instelling heeft een invloed op de keystone vervorming enz.Voor de optionele lens, raadpleeg uw verdeler. | |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| SERVICE (vervolg) | TOETSENSLOTVia de ▲/▼ knoppen wordt de toetsvergrendelingsfunctie afgesloten.Wanneer SCHAKEL IN is geselecteerd, zijn de knoppen op deprojector vergrendeld, behalve de STANDBY/ON knop.SCHAKEL IN ⇔ SCHAKEL UITGebruik dit om misbruik of per ongeluk aanraken te voorkomen.Deze functie heeft geen enkel effect op de afstandsbediening.AFSTAND. ONTVANGER(1) Selecteer een afstandssensor d.m.v. de ▲/▼ knop.1:VOOR ⇔ 2:BOVEN ⇔ 3:ACHTER(2) Schakel het met de ENTER of INPUT toets.  □(off) ⇔ ☑(on)Een sensor kan niet worden uitgeschakeld wanneer de anderetwee uit staan. Er staat altijd minstens één sensor aan.AFSTAND. FREQUENTIEGebruik de ▲/▼ knop om de afstandssensor instelling van deProjector te wijzigen (15).1:NORMAAL ⇔ 2:HOOGItems met een merkteken staan aan. De standaardinstellingis voor beide 1:NORMAAL en 2:HOOG om aan te staan.  Als de afstandsbediening niet correct werkt, stel dit dan inop enkel 1 of enkel 2 zoals beschreven in deAfstandsbedieningsinstellingen (15).Geen van beide kan worden uitgeschakeld op hetzelfde moment.INFORMATIEDoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd “INPUT- INFORMATIE”. Het toont de informatie over de huidige invoer.    Het “STILZETTEN” bericht in het dialoogvenster betekent dat devergrendelingsfunctie werkt.Het“SCART RGB” bericht betekent dat de COMPONENT VIDEOpoort werkt als een SCART RGB invoerpoort. Raadpleeg het itemCOMPONENT in het INPUT menu (33).Dit item kan niet worden geselecteerd voor geen signaal en sync uitAls de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordtde MIJN TEKST weergegeven samen met de invoerinformatie inhet INPUT- INFORMATIE venster. (54)FABRIEKSRESETDoor RESET te selecteren d.m.v. de ▲ knop voert deze functie uit.Door deze functie zullen alle items in alle menu's terugkeren naar hunoorspronkelijke instelling. Let wel dat de items LAMPTIJD, FILTERTIJD,TAAL, VEILIGHEIDen MIU niet opnieuw worden ingesteld.RESET ⇔ ANNULEREN |
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID | Deze projector is uitgerust met beveiligingsfuncties. Gebruikersregistratie is vereist alvorens de beveiligingsfuncties kunnen gebruikt worden. Neem contact op met uw lokale verdeler.1. Gebruik maken van Beveiligingsfuncties1.1 Het PASWOORD invoeren1.1-1 Gebruik de ▲/▼ knoppen in het OPTIE menu om VEILIGHEID te selecteren en druk op de ▶knop. De box voor VOER PASWOORD IN zal verschijnen. Het standaard PASWOORD af fabriek is 2600. Dit PASWOORD kan worden gewijzigd (1.2 Het PASWOORD wijzigen).• Het wordt sterk aanbevolen het standaard PASWOORD af fabriek zo snel mogelijk te wijzigen.1.1-2 Gebruik de ▲/▼/◄/► knoppen om het geregistreerde PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van de VOER PASWOORD IN BOX en druk op de ►knop om het VEILIGHEID menu weer te geven. Als een onjuist PASWOORD wordt ingevoerd, zal de VOER PASWOORD IN BOX opnieuw verschijnen. Als er 3 maal een onjuist PASWOORD wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuist PASWOORD wordt ingevoerd.1.2 Het PASWOORD wijzigen1.2-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDEREN te selecteren en druk op de ►knop om de VOER NIEUW PASWOORD IN BOX weer te geven.1.2-2 Gebruikt de ▲/▼/◄/► knoppen om het nieuwe PASWOORD in te voeren.1.2-3 Beweeg de cursor naar de rechterzijde van de VOER NIEUW PASWOORD IN BOX en druk op de ►knop om de OPNIEUW NIEUW PASWOORD BOX weer te geven, en voer hetzelfde PASWOORD opnieuw in.1.2-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW NIEUW PASWOORD BOX en druk op de ►knop en de NOTEER NIEUW PASWOORD BOX zal ongeveer 20 seconden worden weergegeven, noteer het PASWOORD binnen die tijd. Door op de ENTER knop te drukken op de afstandsbediening of op de INVOER knop op de projector, zal de NOTEER NIEUW PASWOORD BOX gesloten worden.• Vergeet uw PASWOORD niet.  VOER PASWOORD IN BOX VEILIGHEID MENU VOER NIEUW PASWOORD IN BOX OPNIEUW NIEUW PASWOORD BOX NOTEER NIEUW PASWOORD BOX |
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID (vervolg) | 1,3 Indien u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om de VOERPASWOORD IN BOX weer te geven.1.3-2 Terwijl de VOER PASWOORD IN BOX wordtweergegeven, hou de RESET knop ingedruktop de afstandsbediening gedurende ongeveer 3seconden of hou de INPUT en ▶ knoppen op deprojector in voor ongeveer 3 seconden.De Inquiring Code van 10 cijfers zal wordenweergegeven.·Indien er geen toetseninvoer is gedurende ongeveer 55seconden terwijl de Inquiring Code wordt weergegeven,zal het menu afsluiten. Herhaal indien nodig het procesvan 1.3-1.1.3-3 Contacteer uw verdeler met de Inquiring Code van 10 cijfers. Uw PASWOORDzal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.2.Via de Mijn Scherm PASWOORD FunctieDe Mijn Scherm PASWOORD functie kan worden gebruikt om toegangte verbieden tot de Mijn Scherm functie en voorkomen dat het huidiggeregistreerde Mijn Scherm beeld wordt overschreven.2.1 Het Mijn Scherm PASWOORD inschakelenFunctie2.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menuom Mijn Scherm PASWOORD te selecteren en druk de▶knop in om het Mijn Scherm PASWOORD aan/uitmenu weer te geven.2.2 Het PASWOORD instellen2.2-1 Geef het Mijn Scherm aan/uit menu weerd.m.v. de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼ knoppen in het Mijn SchermPASWOORD aan/uit menu om SCHAKEL IN teselecteren.De VOER PASWOORD IN BOX (klein) zal wordenweergegeven.2.2-3 Gebruik de ▲/▼/◄/► knoppen om hetPASWOORD in te voeren. Beweeg de cursor naarde rechterkant van de VOER PASWOORD IN BOX(klein) en druk op de►knop om de OPNIEUWPASWOORD BOX weer te geven, voer hetzelfdePASWOORD opnieuw in. |
 Mijn SchermPASWOORD aan/uitmenu. VOER PASWOORD INBOX (klein) OPNIEUWPASWOORD BOX | |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | ||
| VEILIGHEID (vervolg) | 2.2-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk op de ▶ knop om het PASWOORD ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door op ENTER te drukken op de afstandsbediening of de INPUT knop op de projector, keert u terug naar Mijn Scherm PASWOORD aan/uit menu.Wanneer een PASWOORD wordt ingesteld voor Mijn Scherm:• De Mijn Scherm registratiefunctie (en menu) zullen onbeschikbaar zijn• Het Mijn Sch. Vast menu zal onbeschikbaar zijn• De OPSTARTEN instelling zal vergrendeld zijn op Mijn Scherm (en het menu zal onbeschikbaar zijn).Het Mijn Scherm PASWOORD uitschakelen zal een normale werking van deze functies toelaten.• Vergeet uw Mijn Scherm PASWOORD niet.2.3 Het PASWOORD uitschakelen2.3-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 2.3-1.2.4 Als u uw PASWOORD bent vergeten2.4-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2.4-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven.De Inquiring Code van 10 cijfers zal worden weergegeven in de BOX.2.4-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.3. Via de PIN LOCK FunctiePIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.3.1 De PIN Code registereren3.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menuPIN LOCK te selecteren en druk de ▶ knop of de ENTER knop in om het PIN LOCK aan/uit menu weer te geven3.1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK aan/uit menu om SCHAKEL IN te selecteren en de PIN MENU zal worden weergegeven. |  SCHRIJF PASSWORD OP BOX VOER PASWOORD IN BOX (groot) PIN LOCK aan/uit menu |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID (vervolg) | 3.1-3 Voer een PIN Code in van 4 tekens d.m.v.▲/▼/◄/►/RGB en INVOER knoppen.De OPNIEUW PIN CODE BOX zal verschijnen.Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code registratie voltooid.Indien er geen toesteninvoer is gedurende ongeveer 55 seconden terwijl de PIN MENU of de OPNIEUW PIN CODE BOX wordt weergegeven, zal het menu afsluiten.Herhaal indien nodig het proces vanaf 3.1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de power knop is uitgeschakeld, de PIN MENU worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal de PIN MENU opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen toetseninvoer is gedurende ongeveer 5 minuten terwijl de PIN MENU wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de power knop werd uitgeschakeld.Vergeet uw PIN Code niet.3.2 De PIN LOCK Functie uitschakelen3.2-1 Volgt de procedure in 3.1-1 to weergave de PIN LOCK aan/uit menu. Gebruik de ▲/▼ knoppen om SCHAKEL UIT te selecteren en de PIN MENU zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen. Als er 3 keer een onjuist PASWOORD wordt ingevoerd, wordt het menu gesloten.3.3 Indien u uw PIN Code bent vergeten3.3-1 Terwijl de PIN MENU wordt weergegeven, hou de RESET knop ingedrukt voor drie seconden of hou de INPUT en ►knoppen ingedrukt gedurende drie seconden. De 10 digHet Code gevraagd zal worden weergegeven.Indien er geen toetseninvoer is voor ongeveer 5 minuten terwijl de Code gevraagd wordt weergegeven, zal de projector worden uitgeschakeld.3.3-2 Contacteer uw verdeler met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.  Code gevraagd (PIN Code) |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID (vervolg) | 4. Via de Transitie Detector FunctieWanneer de Transitie Detector functie AAN staat, en de power knop is ingeschakeld, zou deze kunnen reageren zoals hieronder aangegeven.• Transitie Detector alarm aangegeven hieronder kan verschijnen op scherm, als de projector is verschoven of opnieuw geïnstalleerd.• Transitie Detector alarm kan op het scherm verschijnen, als de SPIEGEL instelling is gewijzigd.• Keystone verstellingsfunctie is verboden zolang de Transitie Detector functie AAN staat.4.1 De Transitie Detector functie inschakelen4.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEIDSmenu om Transitie Detector te selecteren en druk de ▶ of de ENTER knop in om het Transitie Detector aan/uit menu weer te geven.Selecteer SCHAKEL IN en de huidige hoek- en spiegelinstelling zullen worden bewaard.• Deze functie zou niet correct kunnen werken als de projector niet stabiel staat wanneer SCHAKEL IN is geselecteerd.4.1-2 Als deze functie is ingesteld op SCHAKEL IN wanneer de verticale hoek van de projector of spiegelinstelling waarbij de projector wordt ingeschakeld, verschilt van de voordien bewaarde, zal het Transitie Detector Alarm worden weergegeven en zal de projector het invoersignaal niet weergeven.Zet de Transitiedetector uit in het menu VEILIGHEID om het invoersignaal weer te geven.Als het Transitie Detector ALARM wordt weergegeven voor ongeveer 5 minuten, zal de lamp uitgeschakeld worden. Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de power knop werd uitgeschakeld.4.2 Het Transitie Detector WACHTWOORD instellen4.2-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID Smenu om Transitie Detector te selecteren en druk de ▶ knop of de ENTER knop in om het Transitie Detector aan/uit menu weer te geven4.2-2 Gebruik de ▲/▼ knoppen in het Transitie Detector aan/uit menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.4.2-3 Gebruik de ▲/▼/◄/► knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ▶ knop in om de OPNIEUW PASWOORD BOX weer te geven, voer hetzelfde PASWOORD opnieuw in.4.2-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ▶ knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de INPUT knop op de projector in te drukken, keert u terug naar het Transitie Detector aan/uit menu.• Vergeet uw Transitie Detector PASWOORD niet. |
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID (vervolg) | 4.3 De Transitie Detector uitschakelen4,3-1 Volg de procedure in 4.1-1 om het Transitie Detector aan/uit menu weer te geven.4,3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Transitie Detector aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 4.3-1.4,4 Indien u uw PASWOORD bent vergeten4,4-1 Volg de procedure in 4.1-1 om het Transitie Detector aan/uit menu weer te geven.4,4-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. De Inquiring Code van 10 cijfers zal worden weergegeven in de BOX.4.4-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. VOER PASWOORD IN BOX (groot)5. De WACHTW. MIJN TEKST functie gebruikenDit item laat u toe uw eigen bericht (MIJN TEKST) weer te geven op het OPSTART scherm en INVOER-INFORMATIE. Het kan worden beveiligd met een paswoord om te voorkomen dat het overschreven wordt.5.1 MIJN TEKST schrijven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST BIJW. menu te selecteren en druk op de ▶ knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.(2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels.Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄ /► knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. De RESET toets kan gebruikt worden om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLESWISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◀/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop.• De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT. |
OPTIE Menu (vervolgd)
| Item Beschrijving | ||
| VEILIGHEID (vervolg) | 5.2 MIJN TEKST weergeven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. menu te selecteren en druk de ▶ knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is ingesteld, zal MIJN TEKST worden weergegeen op het OPSTARTEN scherm. Ongeacht wat er geselecteerd wordt, MIJN TEKST zal worden weergegeven op de INPUT-INFO wanneer de INFORMATIE in het SERVICE menu wordt gekozen.• Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.5.3 WACHTW. MIJN TEKST inschakelenDe WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven.5.3-1 De WACHTW. MIJN TEKST functie inschakelen(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST menu te selecteren en druk op de ▶ knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.5.3-2 WACHTW. MIJN TEKST weergeven(1) Het WACHTW. MIJN TEKST aan/uit menu weergeven d.m.v. de procedure in 5.3-1(2) Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.(3) Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ► knop in om de OPNIEUW PASWOORD BOX weer te geven, en voer hetzelfde PASWOORD opnieuw in.(4) Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ►knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de INPUT knop op de projector in te drukken, keert u terug naar het WACHTW. MIJN TEKST aan/uit menu. Wanneer het PASWOORD is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGAVE instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven. |  MIJN TEKST WEERG.aan/uit menu   WACHTW. MIJN TEKST VOER PASWOORD IN BOX (klein) OPNIEUW PASWOORD SCHRIF PASWOORD OP BOX |
(vervolgd op volgende pagina)
OPTIE Menu (vervolgd)
| Item Beschrijving | |
| VEILIGHEID (vervolg) | 5.3-3 WACHTW. MIJN TEKST uitschakelen(1) Volg de procedure in 5.3-1 om het WACHTW.MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOERPASWOORD IN BOX (groot) weer te geven.Voer het geregistreerde PASWOORD in enhet scherm zal terugkeren naar het WACHTW.MIJN TEKST aan/uit menu.Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 5.3-3.(1)5.3.4 Als u uw PASWOORD bent vergeten.(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menuweer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX(groot) weer te geven. De code gevraagd van 10 cijfers zal wordenweergegeven in de box.(3) Contacteer uw dealer met de inquiring code van 10 cijfers. UwPASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |
MIU Menu
De MIU (Multi Information processing Unit) is een functie ter ondersteuning van de Netwerkfuncties en PC-LESS Presentation. Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk. Onjuiste netwerkinstellingen op deze projector kunnen problemen veroorzaken op het netwerk. Selecteer "MIU" uit het hoofdmenu om toegang te krijgen tot de volgende functies.
![MENU [RGB 1] FOTO BEELO INPUT INSTALLING AUDIO SCHERM OPTIE MU SNELMENU LIVE MODUS INSTALLING LIVEMKIDUS PRESENTATIE ZONDER PC INSTELEN PROJECTORAAM a-SHOT INFORMATIE SERVICE](/content/2026/06/1150466/images/b46569483381931eab8cb09f27d3a8df0efb9c4e8b06a45bf149f80a01ec6cb3.jpg)
Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel. Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie over het gebruik van MIU.
N.B. • De fabrieksinstelling voor DHCP is SCHAKEL UIT. Als uw netwerk beschikt over DHCP, en een IP ADRES, SUBNETMASKER en STANDAARD GATEWAY moet automatisch worden ingesteld, zet DHCP dan op SCHAKEL IN. (Netwerkinstellingen van de Gebruiksaanwijzing - Netwerkgids 11)
- Indien u geen SNTP gebruikt (Datum/Tijd Instellingen van de Gebruiksaanwijzing - Netwerkgids 77), dan moet u de DATUM EN TIJD instellen (60) tijdens de initiële installatie.
| Item Beschrijving | ||
| LIVE MODUS | Door dit item te selecteren wordt de projector in “Live Modus” gezet. In de “Live Modus” geeft de projector de beelden weer vanaf de PC via het Netwerk, ondersteund door "MIU Live Viewer". (Live Modus van de Gebruiksaanwijzing - Netwerkgids 5) | |
| INSTELLING LIVEMODUS | Door dit item te selecteren wordt het INSTELLING LIVEMODUS menu weergegeven. Gebruik de ▲/▼ knoppen om een item te selecteren en de ▶ of ENTER knop om het item uit te voeren. |  |
| PRESENTATORMODUS SLUITEN | De Presentator Modus die is ingesteld in de "Live Viewer 3" software die op uw PC is geïnstalleerd, kan worden uitgeschakeld. Een bericht, PRESENTATOR MODUS SLUITEN, zal worden weergegeven in ongeveer 3 seconden wanneer de functie wordt uitgevoerd. De functie is enkel beschikbaar wanneer de Presentator Modus is ingeschakeld in de "Live Viewer 3" software. De huidige instelling van de Presentator Modus wordt getoond in het menu. • De Presentator modus is een functie die toelaat om de projector een beeld verzonden door slechts 1 PC weer te geven, ook al ondersteunt de MIU functie op deze projector de Multi PC modus. • Als de projector een beeld verzonden door een andere PC moet tonen, voer dan de PRESENTATORMODUS SLUITEN functie uit. • Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie. (84) | |
MIU Menu (vervolgd)
| Item Beschrijving | ||
| INSTELLING LIVEMODUS (vervolg) | MULTI-PC MODUS | De projector ondersteunt de Single PC modus die een beeld verzonden 1 PC weergeeft op volledig scherm, en de Multi PC modus die het scherm in 4 zones verdeelt en de beelden verzonden door tot 4 PC's in elke zone weergeeft. De MULTI-PC MODUS functie schakelt tussen deze modi. ENKELGebruik de ▲/▼ knoppen om een item te selecteren, en de ENTER of INPUT knop om het item uit te voeren. De modus zal worden geschakeld van Multi PC modus naar Single PC modus en het vierde scherm geïdentificeerd in het menu zal worden weergegeven in volledig scherm.MEERGebruik de ENTER of INPUT knop om het item uit te voeren. De modus zal geschakeld worden in Multi PC modus en het scherm zal verdeeld worden in 4 zondes.• Als de Presentator Modus is ingeschakeld in de PC waarvan het beeld momenteel wordt weergegeven op scherm, zal een bericht, PRESENTATORMODUS SLUITEN, worden weergegeven in ongeveer 3 seconden wanneer de functie wordt uitgevoerd.• De functie is bechikbaar wanneer een PC is verbonden met de projector in Multi PC modus ingesteld in de "Live Viewer 3" software. |
| GEBRUIKERSNAAM WEERGEVEN | Door dit item te selecteren, geeft GEBRUIKERSNAAM WEERGEVEN weer in de "Live Viewer 3" software in de PC waarvan het beeld wordt weergegeven op scherm.ENKEL PC modus  Gebruikersnaam Weergeven zal worden getoond in de GEBRUIKERSNAAM WEERGEVEN box.VoorbeeldenGebruikersnaam weergeven Getoond in de GEBRUIKERSNAAM WEERGEVEN boxPC_NAAM0001 PC_NAAM0001(standaard gebleven) Unnamed(lege ruimte)(niet vertoond) (Anoniem)Als er geen PC in Single PC modus is verbonden met de projector, wordt de  GEBRUIKERSNAAM WEERGEVEN box weergegeven zoals hier rechts te zien is.MEER PC modusDe Gebruikersnamen Weergeven zullen worden getoond in de GEBRUIKERSNAAM WEERGEVEN box.Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie over de Gebruikersnaam Weergeven instelling. (22) | |
MIU Menu (vervolgd)
| Item Beschrijving | ||
| PRESENTATIE ZONDER PC | Door dit item te selecteren, wordt het PRESENTATIE ZONDER PC menu weergegeven.Via het menu is het mogelijk om de projector beelden te latenweergeven die opgeslagen zijn op een SD-geheugenkaart of eenUSB-geheugenstick, en een presentatie te geven zonder een PC.Gebruik de ▲/▼/◄/► knoppen om een item te selecteren,en de ► of ENTER knop om het item uit te voeren.Wanneer tijdens de weergave van het beelde MENU knop wordt ingedrukt, wordt het PRESENTATIE ZONDER PC menu weergegeven. |  |
| THUMBNAIL | Gebruik de ▲/▼/◄/►toetsen om een beeld teselecteren, en druk op deENTER of INPUT toets omhet beeld weer te geven. | |
| SLIDE SHOW | De slide show zal beginnen wanneer u deENTER of ► knop indrukt. | |
| DIRECTORY | Gebruik de ▲/▼ toetsenom een beeld of een mapte selecteren, druk op deENTER of INPUT toetsom om het beeld in deTHUMBNAIL weer te geven.Om de map te openen of sluiten, druk op de►/◄ knoppen. | |
| WEERGAVE GROOTTE | Gebruik de ▲/▼ knoppenom de weergave-afmeting in te stellen. | |
| TOETSCON FIGURATIE | Gebruik de ▲/▼ knoppenom de toetsconfiguratievan de 2 patronen teselecteren. | |
| VERWIJDER MEDIA | Gebruik de ▲/▼knoppen om eenverwijderingsmodus teselecteren, en druk dan opde ENTER ► knop zodathet menu verschijnt. | |
| • Bovendien kunnen deze items worden ingesteld met Web Remote Control (Raadpleeg Netwerkgids) behalve VERWIJDER MEDIA. | ||
(vervolgd op volgende pagina)
MIU Menu (vervolgd)
| Item Beschrijving | ||
| MIU INSTELLEN | Door dit item te selecteren wordt het MIU INSTELLEN menu weergegeven.Gebruik de ▲/▼ knoppen om een item te selecteren en de ▶ of ENTER knop op de afstandsbediening om het item uit te voeren. |  |
| DHCP (Dynamic Host Configuration Protocol) | Gebruik de ▲/▼ knoppen om DHCP in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op het netwerk. Wanneer de “DHCP” instelling verandert in “SCHAKEL IN”, duurt het een tijdje voordat het IP adres van de DHCP server wordt ontvangen.Auto IP functie zal een IP adres toegewezen krijgen als de projector geen IP adres van de server kon verkrijkgen, zelfs wanneer DHCP op “SCHAKEL IN” staat. | |
| IP-ADRES | Gebruik de ▲/▼/◄/► knoppen om het IP-ADRES in te voeren.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. Het IP-ADRES is het nummer dat deze projector identificeert op het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben.Het IP-ADRES “0.0.0.0” is niet toegelaten. | |
| SUBNETMASKER | Gebruik de ▲/▼/◄/► knoppen om hetzelfde SUBNETMASKER dat wordt gebruikt door uw PC in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. Het SUBNETMASKER “0.0.0.0” is niet toegelaten. | |
| STANDAARD GATEWAY | Gebruik de ▲/▼/◄/►knoppen om de STANDAARD GATEWAY (een node op een computernetwerk dat dient als toegangspunt voor een ander netwerk) adres.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT. | |
| DNS SERVER | Gebruik de ▲/▼/◄/► knoppen om het DNS server adres in te voeren. De DNS server is een systeem om domeinnamen en IP adressen op het Netwerk te controleren. | |
MIU Menu (vervolgd)
| Item Beschrijving | ||
| MIU INSTELLEN (vervolg) | TIJDSVERSCHIL | Gebruik de ▲/▼ knoppen om het TIJDSVERSCHIL in te voeren. Stel hetzelfde TIJDSVERSCHIL in als dat op uw PC. Indien u niet goed weet wat u moet doen, raadpleegt u uw IT-manager.Gebruik de ◀ knop om terug te keren naar het menu na de instelling van het TIJDSVERSCHIL. |
| DATUM EN TIJD | Gebruik de ▲/▼/◄/► knoppen om het Jaar in te voeren (laatste twee cijfers), Maand, Datum, Uur en Minuten. • De projector zal deze instelling overschrijven en DATUM EN TIJD informatie van de Tijdserver wanneer SNTP is ingeschakeld.(Datum/Tijd Instellingen van de Gebruiksaanwijzing - Netwerkgids [IMAGE]77) | |
| MODUS | Gebruik de ▲/▼ knoppen om de modus van het netwerkcommunicatiesysteem te selecteren. Selecteer het in overeenstemming met uw PC.ADHOC ⇔ INFRASTRUCTUUR | |
| KANAAL | Gebruik de ▲/▼ knoppen om het kanaal te selecteren van de draadloze LAN tijdens het gebruik.Selecteer het in overeenstemming met de instellingen op uw PC.De kanalen 1 tot 11 zijn beschikbaar.• De beschikbare kanelen zouden kunnen verschillen naargelang het land. Bovendien kan een draadloze netwerkkaart vereist zijn omwille van de standaard. | |
| ENCRYPTIE | Gebruik de ▲/▼ knoppen om de te gebruiken encryptiemethode te selecteren. WPA2-PSK(AES) WPA-PSK(AES) ⇔ WPA-PSK(TKIP) ⇔ WEP 128bit ⇔ WEP 64bit ⇔ SCHAKEL UIT | |
(vervolgd op volgende pagina)
MIU Menu (vervolgd)
| Item Beschrijving | ||
| MIU INSTELLEN (vervolg) | SSID | Gebruik de ▲/▼knoppen om de SSID te selecteren om het SSID menu weer te geven.STANDAARDDoor op de ▶ of ENTER knop te drukken wanneer één van de STANDAARD (#1~#4) is geselecteerd.AANGEPASTDruk op de ▶ of ENTER knop wanneer de # 5 AANGEPAST is geselecteerd. Het SSID #5 AANGEPAST menu zal verschijnen(1) De huidige SSID zal worden weergegeen op de eerste regel. Indien er nog niets is geschreven, zal de regel leeg zijn. Gebruik de ▲/▼/◄/►knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. De RESET toets kan gebruikt woren om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. De SSID kan tot 32 karakters bevatten.(2) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar de eerste 2 regels te verplaatsen, en gebruik de ◀ /► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd.Volg dan dezelfde procedure zoals beschreven bij item (1) hierboven.(3) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de vorige SSID zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop. |
MIU Menu (vervolgd)
| Item Beschrijving | ||
| MIU INSTELLEN (vervolg) | SNELHEID | Gebruik de ▲/▼ knoppen om de overdrachtsnelheid te selecteren. (M: Mbps: Megabits per seconde) AUTO ⇔ 54M ⇔ 48M ⇔ 36M ⇔ 24M ⇔ 18M  1M ⇔ 2M ⇔ 5.5M ⇔ 6M ⇔ 9M ⇔ 11M ⇔ 12M• De AUTO modus selecteert automatisch de optimale snelheid.• Overdrachtsnelheden kunnen veranderen naargelang de netwerksituatie. |
| NETWERK MODUS | Gebruik de ▲/▼ knoppen om de netwerkmodus te selecteren.  DRAADLOOS ⇔ BEDRAAD• De netwerkmodus zal worden geïnitaliseerd wanneer de stroom aan staat met de power knop.• De DRAADLOOS functie zal ingeschakeld worden wanneer de draadloze netwerkkaart wordt ingevoerd.• De BEDRAAD functie zal ingeschakeld zijn wanneer de draadloze netwerkkaart niet is ingevoerd. | |
| PROJECTORNAAM | (1) Gebruik de ▲/▼ knoppen in het MIU menu om het PROJECTORNAAM menu te selecteren en druk op de ►knop. Het PROJECTORNAAM dialoogvenster zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog nietgeschreven, worden de regels leeg. Gebruik de ▲/▼/◄/►knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. De RESET toets kan gebruikt worden om 1 karakter per keer te veranderen. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. De PROJECTORNAAM kan uit maximaal 64 tekens bestaan.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼knop om de cursor naar één van de eerste 3 regels te bewegen, en gebruik de ◀/►knoppen om de cursor naar het karakter te bewegen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop.Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop. | |
MIU Menu (vervolgd)
| Item Beschrijving | |
| e-SHOT | Selecteren van dit onderdeel geeft het e-SHOT menu weer.Voer de SD Geheugenkaart in de projector voordat u de e-SHOT functie kunt gebruiken. [IMAGE]  toepassingssoftare "PJTransfer" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼ toetsen om een onderdeel te selecteren wat een stil beeld is bij de e-SHOT. (e-SHOT (Still Beeld Overdracht) Weergave van de deze Gebruiksaanwijzing - Netwerkgids [IMAGE] 95) en de ▶ of ENTER knop om het beeld weer te geven.Het item zonder opgeslagen beeld kan niet worden geselecteerd.De beeldnamen worden elk weergegeven in 16 karakters of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼ knoppen.Om terug te keren naar het menuDruk op de ◀ of ESC toets op de afstandsbediening.Om het weergegeven beeld en het bronbestand ervan op de SD-geheugenkaart of USB-geheugenstick te wissen.(1) Druk op de RESET knop op de afstandsbediening tijdens de weergave van een beeld om het e-SHOT - RESET menu weer te geven.(2) Druk op de ENTER knop op de afstandsbediening of de INPUT knop op de projector om het wissen uit te voeren.Om te stoppen met wissen, druk op de ESC knop op de afstandsbediening of de ◀ knop op de projector. |
(vervolgd op volgende pagina)
MIU Menu (vervolgd)
| Item Beschrijving | |
| INFORMATIE | Door dit item te selecteren wordt het MIU INFORMATIE dialoogvenster weergegeven om de netwerkinstellingen te bevestigen. De PROJECTORNAAM wordt weergegeven.Er wordt niets weergegeven in het "PROJECTORNAAM" en "SSID" veld (leeg) totdat u die items instelt. (61, 62)Als het spanningsniveau van de batterij voor ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij passend. (69)MAC wireless zal niet worden weergegeven wanneer de NETWERK MODUS is ingesteld op BEDRAAD, zelfs als de draadloze netwerkkaart is geïnstalleerd.IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geeft "0.0.0.0" aan in the volgende toestand(1) De NETWERK MODUS is ingesteld op DRAADLOOS en de draadloze netwerkkaart is niet geïnstalleerd.(2) DHCP staat SCHAKEL IN en de projector krijgt het adres van de DHCP server niet.Er wordt niets weergegeven in het "KANAAL", "SNELHEID" en "MAC DRAADLOOS" veld (leeg) ingeval er geen draadloze netwerkkaart is ingevoerd of de "BEDRAAD" modus is geselecteerd bij NETWERK MODUS, of beide.De eigenlijke prestaties en instelling zal worden weergegeven in het "KANAAL" en "SNELHEID" veld, in plaats van de instelwaarde in het INSTELLING menu. |
| SERVICE | Door dit item te selecteren wordt het SERVICE menu weergegeven.Gebruik de ▲/▼ knoppen om een item te selecteren en de ▶ of ENTER knop op de afstandsbediening om het item uit te voeren.MIU HERSTARTGebruik de ▲ knop om de netwerkcommunicatie opnieuw te starten. De netwerkcommunicatie zal eenmaal worden afgesloten en opnieuw opgestart. UITVOEREN ⇌ ANNULERENNa UITVOEREN te hebben geselecteerd, kan het MIU menu ongeveer 20 seconden niet bediend worden.Als DHCP SCHAKEL IN staat, kan het IP adres worden veranderd. |
Onderhoud
Lamp
A lamp heeft/beschikt over finite product life. De lamp voor langere tijd gebruiken kan ertoe leiden dat de beelden donkerder worden of de kleurtoon zwakker. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden net nadat u ze bent beginnen te gebruiken.
Preparatie van een nieuwe lamp en early te vervangingszijn recommended. Om een nieuwe lamp in te kopen, contacteert u uw dealer en geeft u het lamptypenummer op.
Type nummer = DT00871
De lamp vervangen
- Schakel de projector uit en unplug de stroomkabel. laat de projector minstens 45 minuten afkoelen.
- Bereid een nieuwe lamp voor. Indien de projector is gemonteerd aan het plafond, of als de lamp is gesprongen, vraag de dealer dan ook om de lamp te vervangen.
In geval van vervanging door uzelf,
-
Maak de schroef van de lampbehuizing (aangegeven door een pijl) los en schuif de lampbehuizing opzij om ze te verwijderen.
-
Maak de 3 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp zachtjes op met de handvatjes.
-
Voer de nieuwe lamp in, en draai de 3 schroeven van de lamp die waren losgemaakt in het voorgaande proces, opnieuw stevig vast om de lamp vast te zetten.
-
Schuif de lampbehuizing terug op zijn plaats en schroef deze stevig vast.
-
Schakel de projector in en reset de lamptijd d.m.v. het LAMPTIJD item in het OPTIE menu (44).
(1) Druk op de MENU toets om een menu weer te geven.
(2) Richt naar "Ga Naar Geavanceerd Menu..." in het menu d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop.
(3) Richt naar "OPTIE" in de linkerkolom van het menu d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop.
(4) Richt naar "LAMPTIJD" d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop. Een dialoogvenster zal verschijnen.
(5) Druk op de ▲ knop om "RESET" te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.
N.B. • Reset de lamptijd alleen wanneer u de lamp hebt vervangen, voor een geschikte aanduiding over de lamp.
Lamp (vervolgd)
Lamp WAARSCHUWING
HOOG VOLTAGE
HOGE TEMPERATUUR
HOGE DRUK
⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden net nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik uit de uitlaatgaten van de projector ontsnapt.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp; deponeer ze niet bij het gewone vuilnis. Verwijder ze in overeenstemming met milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor productverwijdering, contacteer uw lokaal gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).
Voor verdere informatie, bel uw leverancier.
Ontkoppel de plug van de stroom uit gang
- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Hou er rekening mee dat stukken glas de binnenkant van de projector kunnen beschadigen, of letsel kunnen veroorzaken bij het vastnemen, dus probeer de projector niet zelf schoon te maken of de lamp zelf te vervangen.
- Als de lamp breekt (wat gepaard gaat met een luide knal), verlucht de kamer goed en zorg ervoor dat u het ontsnappende gas niet inademt of in contact laat komen met uw ogen of mond.
- Alvorens de lamp te vervangen, schakel de projector uit en trek de stroomkabel uit en wacht minsten 45 minuten om de lamp voldoende te laten afkoelen. De lamp vastnemen terwijl ze nog heet is kan brandwonden veroorzaken en de lamp ook beschadigen.
- Schroef nooit open behalve de aangewezen (gemarkeerd door een pijl) schroeven.
- Open de lampbehuizing niet terwijl de projector van het plafond hangt. Dat is gevaarlijk aangezien, als de lamp is gebroken, de stukken glas eruit zullen vallen wanneer de cover wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als deze niet gebroken is.
- Gebruik de projector niet met de lampbehuizing gedemonteerd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.
- Gebruik alleen de lamp van het gespecifieerde type.
- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.
- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.
- De lamp gedurende langere tijd niet gebruiken kan ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen; dat kan leiden tot breken.
Lucht filter
Controleer en reinig het luchtfilter regelmatig. Als de luchtfilter verstopt raakt door stof e.d., stijgt de binnentemperatuur en kan er brand ontstaan, een brandwond of een storing in de projector. Wanneer de indicatoren of een bericht u vraagt om de luchtfilter schoon te maken, maak daar dan zo snel mogelijk werk van. Hou er rekening mee dat de projector kan uitschakelen wanneer de projector te veel opwarmt.
Gelieve te vervangen de luchtfilter als Het is beschadigd of te vuil. Bij de hand houden van een nieuwe luchtfilter wordt aanbevolen. Om een nieuwe luchtfilter in te kopen, contacteer uw dealer en geef het luchtfiltertypenummer op.
Type nummer = MU03642
Reinigings de lucht filter
- Schakel de de projector uit, en unplug de stroom kabel. Laat de projector voldoende afkoelen.
- Gebruik een stofzuiger op en rond de filterbehuizing.
- Houd de filterklepknoppen vast tijdens het omhoogtillen. De filtereenheid zal de filterbehuizing omhoog lichten en de rest zal loskomen.
- Gebruik een stofzuiger voor de filterklep van de projector en de filterframezijde van de filtereenheid.
Als de luchtfilter beschadigd of te vuil is, vervang deze dan in overeenstemming met de volgende procedure nummer 5 tot 7. Ga anders meteen door naar procedure nummer 8. - Om het filterframe te verwijderen, houd u de filterbehuizing vast terwijl u de knop van het filterframe vasthoudt en eraan trekt met de andere hand.
- Vervamg het luchtfilter met een nieuwe. Het wordt aanbevolen dat het gegroefde oppervlak van de luchtfilter gericht is naar de filterbehuizing.
- Zet de filter frame terug.
- Zet de filtereenheid terug in de projector.
De voorkant van de projector
De filtereenheid
Het filterframe
De lucht filter
De filterklep
Luchtfilter (vervolgd)
9. Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD item in het SNELMENU (26).
(1) Druk op de MENU knop om een menu weer te geven.
(2) Richt naar "FILTERTIJD" d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop. Een dialoogvenster zal verschijnen.
(3) Druk op de ▲ knop om "RESET" te selecteren in het dialoogvenster. Daardoor wordt de filtertijd gereset.
⚠ WAARSCHUWING ▶ Alvorens de luchtfilter onder handen te nemen, zorg ervoor dat de power knop uit staat en de stroomkabel niet is aangesloten en laat de projector dan voldoende afkoelen. De luchtfilter onder handen nemen terwijl de projector nog heet is kan een elektrische schok, een brandwonde of een schade aan de projector veroorzaken.
▶Gebruik enkel de luchtfilter van het gespecifieerde type. Gebruik de projector niet zonder de luchtfilter of de filterbehuizing. Het zou kunnen leiden tot brand of een storing in de projector.
▶ Maak de luchtfilter regelmatig schoon. Als de luchtfilter verstopt raakt door stof e.d., stijgt de binnentemperatuur en kan er brand ontstaan, een brandwonde of een storing in de projector.
N.B. • Vervang de luchtfilter als het beschadigd is geraakt of te vuil is geworden.
- Wanneer u de projectielamp vervangt, vervang dan ook de luchtfilter. Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Reset de lamptijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, voor een geschikte aanduiding over de luchtfilter.
- De projector zou een bericht zoals "CONTROLEER DE LUCHTSTROOM" of "schakel de projector uit" kunnen weergeven, om te voorkomen dat temperatuur binnenin niet te hoog oploopt.
Interne klok batterij
Een bijna lege batterij zorgt ervoor dat de klok niet juist staat. Als de klok niet correct loopt of is gestopt, vervang de batterij volgens de volgende procedures.
- Turn de projector off, en unplug de stroom kabel. Laat de projector voldoende afkoelen.
- Nadat u zeker bent dat de projector voldoende is afgekoeld, draai de projector zachtjes om, zodat de onderkant naar boven is gericht.
2 Verwijder batterijdeksel. - Draai het batterijdeksel in de richting "OPEN" met een munstuk of iets dergelijks. Het batterijdeksel zal dan omhoog komen. Tijdens het verwijderen van de batterij klep, pakt u de knob.
4 Haal de oude batterij out. - Druk op de metalen klauw van de batterij behuizing. De batterij zal dan omhoog komen. Verwijder de accu.
5 Plaats een nieuwe batterij. - Vervang de batterij enkel door een HITACHI MAXELL, Onderdeel No.CR2032 Gebruik van een andere batterij kan een risico op brand of explosie inhouden. Plaats een nieuwe batterij in de batterijhouder volgens de minpool - zoals aangegeven in de batterijhouder, zodat de zijde gemarkeerd met + naar boven wijst. En druk de batterij volledig in de batterijhouder om vast te maken.
6 Sluit het batterijklepje.
- Zet het batterijklepje terug op zijn plaats en draai het dan in de richting "CLOSE" d.m.v. muntstukken of iets dergelijks, om vast te maken.
⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Batterijen kunnen ontploffen als ze niet correct worden behandeld. Niet heropladen, demonteren of weggooien in vuur.
Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de gespecificeerde batterijen.
- Vergewist u zich ervan dat de plus en min polen op de juiste manier worden opgesteld wanneer u een batterij oplaadt. Indien de batterij ondersteboven in de batterijhouder is geplaatst, kan ze moeilijk te verwijderen zijn.
- Bewaar een batterij buiten bereik van kinderen en huisdieren. Raadpleeg bij inslikken onmiddellijk een arts voor spoedopname.
- Veroorzaak geen kortsluiting bij een batterij en soldeer ze niet.
- Laat een batterij niet in een brand of water. Bewaar batterijen op een donkere, koele en droge plaats.
- Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
- Houd u aan de plaatselijke wetten over het wegggoien van de batterij.
N.B. • Indien de batteruh ondersteboven in de batterijhouder is geplaatst, volg dan de onderstaande procedure om ze correct te verwijderen en opnieuw te plaatsen.
- Verwijder het batterijklepje zoals beschreven in stappen 1 t.e.m. 3 hierboven.
- Draai de projector opnieuw om, zodat de bovenkant van de projector naar boven is gericht.
- Terwijl u de zijkant van de projector die zich het dichtst bij de lens bevindt, oplicht, druk op de metalen klauw van de batterijhouder. De batterij zal uit de houder vallen, let er dus op deze niet te verliezen.
- Draai de projector nogmaals om, zodat de onderkant naar boven is gericht, en plaats de batterij correct.
- De tijd van de interne klok zal worden gereset wanneer de batterij is verwijderd.
Stel de tijd opnieuw in via het menu of een webbrowser na het opnieuw plaatsen van de batterij.
Date/Time Settings (Datum/Tijd Instellingen) in de Gebruiksaanwijzing - Netwerkgids)
Andere verzorging
Binnen van de projector
Om te zorgen dat uw projector veilig is in gebruik, laat hem ongeveer om het jaar schoonmaken en inspecteren bij uw verdeler.
Voor de lens zorgen
Indien de lens onvolkomendheden bezit, vuil of wazig is, kan dit de oorzaak zijn van deterioratie van de weergave. Zorg a.u.b. goed voor de lens, voorzichtig met hanteren.
- Schakel de projector uit en unplug de stroomkabel. Laat de projector voldoende afkoelen.
- Na u ervan te vergewissen dat de projector voldoende is afgekoeld, veegt u de lens zachtjes schoon met een commercieel verkrijgbaar lensreinigingsdoekje. Raak de lens niet direct met de hand aan.
Zorgen voor behuizing en afstandsbediening
Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladderende verf, enz.
-
Schakel de projector uit en unplug de stroom kabel. Laat de projector voldoende afkoelen.
-
Nadat u zeker bent dat de projector voldoende is afgekoeld, wrijf lichtjes schoon met gaas of een zachte doek.
Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon na eerst goed te hebben uitgeknepen. Droog dan zachtjes met een zachte, droge doek.
⚠ WAARSCHUWING ▶ Alvorens met onderhoud te beginnen, zorg ervoor dat de power knop uit staat en de stroomkabel niet is aangesloten en laat de projector dan voldoende afkoelen. Onderhoud van de projector bij hoge temperatuur kan een brandwonde en/of storing in de projector veroorzaken.
▶ Probeer nooit zelf de projector vanbinnen te onderhouden. Dat kan gevaarlijk zijn.
▶Vermijd dat de projector vochtig wordt of er vocht in de projector terechtkomt. Het zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aerosols of sprays.
⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar ook ongewenste gevolgen hebben zoals ontkleuring, afbladderende verf, enz.
▶ Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.
▶ Blink niet op of wrijf niet met harde voorwerpen.
Oplossingen vinden
Gerelateerde berichten
Wanneer de stroom van unit is ingeschakeld, kunnen berichten zoals die hieronder worden weergegeven. Als een dergelijk bericht wordt weergegeven op het scherm, volg dan de instructies die hieronder beschreven staan. Als hetzelfde bericht wordt weergegeven na de reparatie, of als er een ander bericht wordt weergegeven dan de onderstaande, neem dan contact op met uw verdeler of onderhoudsbedrijf.
Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.
| Bericht Beschrijving | |
 | Er is geen invoersignaal.Bevestig de signaalinvoerverbinding en de status van de signaalbron. |
 | De horizontale of verticale frequentie van het invoersignaal bevindt zich niet binnen het opgegeven bereik.Controleer de specificaties voor uw projector of die voor de signaalbron. |
 | De interne temperature wordt hoger.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakel de stroom weer in.Is er een luchtdoorlaatopening geblokkeerd?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparatie, stel dan de VENTI SNELHEID of het SERVICE item in het OPTIE menu in op HOOG. |
 | A N.B.van precautie als reinigings de lucht filter.Schakel de stroom onmiddellijk uit en maak de lucht filter schoon of vervang deze en raadpleeg daarbij de “Lucht filter” sectie van deze handleiding (67). Denk eraan om de filtertimer te resetten nadat u de lucht filter hebt schoongemaakt of vervangen (26, 68). |
Over de controlelampjes
Oplichten en knipperen van het POWER controlelampje, het LAMP controlelampje, en het TEMP controlelampje hebben de betekenissen die in de onderstaande tabel zijn beschreven. Volg de instructies in de tabel. Als dezelfde indicatie wordt weergegeven na de reparatie, of als er een andere indicatie wordt weergegeven dan de onderstaand, neem dan contact op met uw verdeler of onderhoudsbedrijf.
| POWER-controlelampje | LAMPcontrolelampje | TEMPcontrolelampje | Beschrijving |
| Oranje oplichten | Uitgeschakeld | Uitgeschakeld | De projector is in standby.Raadpleeg de sectie “Stroom Aan/Uit”. |
| Groen knipperen | Uitgeschakeld | Uitgeschakeld | De projector is aan het opwarmen.Even geduld. |
| Groen oplichten | Uitgeschakeld | Uitgeschakeld | De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd. |
| Oranje knipperen | Uitgeschakeld | Uitgeschakeld | De projector is aan het afkoelen.Even geduld. |
| Rood knipperen | (discretionair) | (discretionair) | De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER indicatorlampje stopt met knipperen, en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen. |
| Rood knipperen of Rood oplichten | Rood oplichten | Uitgeschakeld | De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, check dan de volgende items, en schakel vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparartie, vervang dan de lamp en raadpleeg daarbij de “Lamp” sectie. |
| Rood knipperen of Rood oplichten | Rood knipperen | Uitgeschakeld | De lampbehuizing heeft/beschikt over niet been op de juiste manier bevestiged.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lampbehuizing nog goed bevestigd is. Schakel na eventueel onderhoud de stroom weer in. Als dezelfde indicatie nog wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
(Vervolgd op volgende pagina)
Over de controlelampjes (vervolgd)
| POWER-controlelampje | LAMPcontrolelampje | TEMPcontrolelampje | Beschrijving |
| Rood knipperen of Rood oplichten | Uitgeschakeld | Rood knipperen | De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakel de stroom weer in.Als dezelfde indicatie wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
| Rood knipperen of Rood oplichten | Uitgeschakeld | Rood oplichten | Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, check dan de volgende items, en schakel vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparartie, stel dan de VENTI SNELHEID van het SERVICE item in het OPTIE menu in op HOOG. |
| Groen oplichten | SimultaanRood knipperen | Het is tijd om de luchtfilter schoon te maken.Schakel de stroom onmiddellijk uit en maak de luchtfilter schoon of vervang deze en raadpleeg daarbij de “Lucht filter” sectie. Denk eraan om de filtertimer te resetten nadat u de luchtfilter hebt schoongemaakt of vervangen. Schakel na de reperatie de stroom weer in. | |
| Groen oplichten | AfwisselendRood knipperen | Het is mogelijk dat het binnengedeelte onderkoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperat uurparameters (5°C tot 35°C). Schakel na de reperatie de stroom weer in. | |
| Groen knipperen voor ongeveer 3 seconden | Uitgeschakeld | Uitgeschakeld | Er is ten minste 1 “Stroom AAN” schema opgeslagen in de projector.(Raadpleeg de Gebruiksaanwijzing - Netwerkgids: Schedule Instellings Voor verdere informatie.) |
N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de stroombron om veiligheidsredenen automatisch uitgeschakeld, en de indicatorlampjes kunnen ook uitgaan. Druk in een dergelijk geval op de “O” (OFF) zijde van de stroomschakelaar, en wacht minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in.
Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden.
⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. Schakel in dergelijke gevallen onmiddellijk de stroomschakelaar uit en trek dan de stroomplug uit het stopcontact. Wanneer u zeker bent dat de rook of geur zijn gestopt, neem contact op met uw dealer of onderhoudsbedrijf.
- Alvorens om een reparatie te verzoeken, controleer het volgende op basis van het diagram. Deze handeling lost soms het probleem op.. Indien de situatie kan niet gecorrigeerd kan worden,
2 De microprocessor van de projector moet mogelijk gereset worden.
Druk op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en de projector zal onmiddellijk worden uitgeschakeld. Alvorens het weer te schakelen, wacht u tenminte 10 minuten om de projector voldoende te laten afkoelen. - Sommige instellingen kunnen foutief zijn. Probeer eerst de FABRIEKSRESET functie van het SERVICE item in het OPTIE menu (47) om alle instellingen naar de fabrieksstandaard te herstellen. Vervolgens, indien het probleem niet weg is na de oplossing, gelieve contact met uw leverancier of service company.
| Fenomeen Ge | gevallen die geen machinedefecten betreffen | Referentie pagina |
| Stroom komt niet op. | De elektrische stroomkabel is niet aangesloten.Op de juiste wijze connect de stroom kabel. | 13 |
| De stroom schakelaar is niet ingesteld op de aan positie.Set de stroom schakelaar to [ | ] (On). | 17 | |
| De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Schakel de stroom uit en laat de projector minstens 2 minuten afkoelen, en schakel vervolgens de stroom opnieuw in. | 17 | |
| Ofwel er is geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in. | 65 | |
| Er wordt geen geluid of beeld uitgevoerd. | De signaalkabels zijn niet op de juiste wijze aangesloten.Op de juiste wijze connect de aansluiten vankabels. | 10 |
| Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen. | - | |
| De invoerovergangsinstellingen komen niet overeen.Select de invoersignaal, en juiste de instellings. | 18, 19 | |
| De BLANK functie voor beelden en de MUTE functie voor geluid werken.AV Geluid uit kan actief zijn Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE en BLANK functies uit te schakelen. | 18, 23 |
Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden (vervolgd)
| Fenomeen Gevallen die geen machinedefecten betreffen | Referentie pagina | |
| Geluid komt er niet uit | De signaal kabels zijn niet op de juiste wijze aangesloten. Op de juiste wijze aansluiten van de audiokabels. | 10 |
| De MUTE functie werkt. Herstel het geluid door op MUTE te drukken of de VOLUME knop op de afstandsbediening | 18 | |
| Het volume is aangepast tot een uiterst laag niveau. Het volume aanpassen tot een hoger niveau met behulp van de menufunctie of de afstandsbediening. | 18 | |
| De AUDIO instelling is niet juist. Stel de onderdelen op het AUDIO menu correct in. | 38 | |
| De audio op uw HDMI apparatuur is niet op Lineair PCM ingesteld. De HDMI invoer op deze projector ondersteunt alleen de Lineaire PCM-audio. Controleer de audio instelling op uw HDMI equipment. | 11 | |
| De audio op de HDMI invoer is uit. Change de audio instelling in de AUDIO menu. | 38 | |
| De digitale audio in HDMI signaal werkt niet goed. Gebruik de analogue audio, door ofwel een RCA audiokabel of stereo minikable aan te sluiten. | 10 | |
| Er worden geen beelden weergegeven. | De lensdop is bevestigd. Verwijder de lensdop. | 3, 17 |
| De signaal kabels zijn niet op de juiste wijze aangesloten. Sluit de verbindingskabels op de correcte wijze aan. | 10 | |
| De helderheid is op een zeer laag niveau ingesteld. De HELDER aanpassen tot een hoger niveau met behulp van de menufunctie of de afstandsbediening. | 26, 27 | |
| De computer kan de de projector niet detecteren als een plug en play monitor. Controleer of de computer een plug en play monitor kan detecteren door met een andere plug en play monitor te testen. | 11 | |
| Het BLANK scherm wordt weergegeven. Druk op de BLANK toets op de afstandsbediening. | 23 | |
| Er worden geen afbeeldingen of vervormde afbeeldingen weergegeven op de HDMI invoer. | De HDMI cable is niet op de juiste wijze aangesloten. Op de juiste wijze de HDMI kabel aansluiten. | 10 |
| Uw HDMI apparatuur is niet compatibel met de projector Deze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heeft, maar met sommige apparatuur werkt de projector mogelijk niet goed. | 11 | |
| Uw HDMI apparatuur en de projector zijn niet op elkaar afgestemd. Schakel beide toestellen uit en schakel ze weer in | - | |
| Het signaalformaat op de HDMI wordt niet ondersteund. Controleren de video instelling op uw HDMI equipment. | 11 | |
Fenomenen gemakkelijk voor machinedefecten gehouden kunnen worden(vervolgd)
| Fenomeen Ge | vallen die geen machinedefecten betreffen | Referentie pagina |
| Videoschermweergave staat stil. | De BEVRIE functie werkt.Druk op de FREEZE toets om het scherm terug naar normaal te herstellen. | 22 |
| Kleuren hebben vervaagd voorkomen, of de kleurtoon is zwak. | Kleurinstellingen zijn niet op de juiste wijze aangepast.Voer afbeeldingaanpassingen uit bij de KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE instellingen, met behulp van de menufuncties. | 26, 28, 32 |
| KLEURVARIATIE instelling is niet geschikt.Wijzig de KLEURVARIATIE instelling naar AUTO, RGB, SMPTE240, REC709 of REC601 | 32 | |
| Afbeeldingen zien er donker uit. | De helderheid en/of contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST instellingen bij tot een hoger niveau, met behulp van de menufunctie. | 26, 27 |
| De STIL FUNCTIE functie werkt.Selecteer NORMAAL voor het STIL FUNCTIE onderdeel in het INSTELLING menu. | 26, 37 | |
| De lamp nadert het einde van de levensduur.Vervang de lamp. | 65, 66 | |
| Afbeeldingen zien er wazig uit. | De focus en/of de horizontale fase instellingen zijn niet juist ingesteld.De focus aanpassen met behulp van de focus ring, en/of H FASE met behulp van de menu functie. | 20, 31 |
| De lens is vies of wazig.Maak de lens schoon volgens de sectie “Voor de lens zorgen”. | 70 | |
| Afbeeldingen trillen. | De uitlaatventilatieopeningen aan de voorkant zijn bij sommige objecten geblokkeerd.Verwijder objecten van voorkant van de projector. | 4 |
N.B. • Hoewel er heldere of donkere stukken op het scherm kunnen verschijnen, dit is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.
Garantie en nadat-service
Indien er zich een probleem voordoet met de apparatuur, raadpleeg dan eerst "Oplossingen vinden" en overloop de aanbevolen controlepunten. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.
Specifications
| Item Specificaties | ||
| Productnaam Liquid crystal crystal projector | ||
| Liquid Crystal Panel | Paneel afmeting | 2,0cm (0,79 type) |
| Drive system TFT actieve matrix | ||
| Pixels 786.432 | pixels (1024 horizontal x 768 verticale) | |
| Lens Zoom lens F=1,7 ~ 1,9 f=24 ~ 29 mm (ongeveer) | ||
| Lamp 275W UHB | ||
| Audio-uit gang 4W x 4 | ||
| Stroomtoevoer AC 100-1 | 20V/5,0A, AC220-240V/2,1A | |
| Stroom consumptie 460W | ||
| Temperatuurbereik 5 ~ 35°C (Bedrijf) | ||
| Afmetingen | 418 (B) x 139 (H) x 319 (D) mm(Zonder uitstekende delen)* Raadpleeg de volgende afbeelding. | |
| Gewicht (mass) 7,1 kg (ongeveer) | ||
| Poorten | RGB1 ...... D-sub 15 pin mini x 1RGB2 G/Y, B/CB/PB, R/CR/PR, H, V ......BNC x 5S-VIDEO ......mini DIN 4 pin x 1VIDEO ......RCA x 1Y, CB/PB, CR/PR (component video) ......RCA x 1HDMI ......HDMI x1AUDIO IN1 ......Stereo mini x 1AUDIO IN2 ......Stereo mini x 1AUDIO IN3 R/L ......RCA x 1AUDIO IN4 R/L ......RCA x 1RGB OUT ......D-sub 15 pin mini x 1AUDIO OUT ......Stereo mini x 1USB ......USB (B) x 1REMOTE CONTROL ......Stereo mini x1CONTROL ......D-sub 9 pin x 1LAN ......RJ45 x 1AUX I/O ......USB (A) x 1SD CARD ......SD kaart slot x 1 | |
| Optionele onderdelen | Lamp: DT00871Lucht filter: MU03642Draadloze netwerkkaart: VA08331* Voor meer informatie, raadpleeg uw verdeler. | |
N.B. • Deze specificaties zijn onderhevig aan wijziging zonder voorafgaand bericht.
Specificaties (vervolgd)
[eenheid: mm]
Projector
CP-X807
Gebruiksaanwijzing (gedetailleerde)
Netwerkgids
Bedankt voor de aanschaf van deze projector.
Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.
√ Live-modus
Deze projector kan uw PC-afbeeldingen op het scherm d.m.v. een draadloos of bedraad netwerk projecteren, wat de noodzaak van een signaalkabel vanaf uw bureau elimineert.
√ Snelle verbinding met uw netwerk.
U hoeft geen expert meer te zijn. De verschillende netwerkinstellingsopties geven u een snelle en eenvoudige verbinding met het netwerk.
√ Webbesturing
De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw PC, welke u kan assisteren bij het instellen en onderhouden van de projector.
√ Presentatie ZONDER PC.
Deze projector kan op SD-geheugen of USB-geheugen opgeslagen afbeeldingen op het scherm projecteren, waardoor het u dus mogelijk gemaakt wordt om zonder PC te werken.
Deze handleiding is alleen bedoeld om de netwerkfuncties uit te leggen.
Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerde) over veiligheid, bediening en andere zaken.
⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.
Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.
NOOT • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.
- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.
- Het herproduceren, overbrengen of kopieren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.
Handelsmerk erkenning.
- Windows is a geregistreerd handelsmerk van Microsoft Corporation.
- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaren.
Inhoud
Inhoud 2
Let op .... 3
1. Hoofdfuncties ..... 5
1.1 Live-modus (Projecteer afbeeldingen vanuit de PC) . 5
1.2 Snelle verbinding met uw netwerk 6
1.3 Het configureren en besturen via een webbrowser. 7
1.4 Presentatie ZONDER PC. (Toont de afbeeldingen opgeslagen in de SD/USB-geheugenkaart.)....8
2. Apparatuurverbinding en netwerkinstelling.10
2.1 Vereiste apparatuur voorbereiding. 10
2.2 Snelle verbinding ..... 1 0
2.3 Handmatige netwerkverbinding installatie - bedrade LAN -. 11
2.3.1 Apparatuurverbinding ..... 1 1
2.3.2 Netwerkinstellingen. ..... 1 1
2.3.3 "Internet optie" instelling . . . 14
2.3.4 Controleer de verbinding . . . 15
2.4 Handmatige netwerkverbinding installatie - draadloze LAN -. 16
2.4.1 Voorbereiding voor de draadloze LAN-verbinding 16
2.4.2 Het instellen van de draadloze LAN-verbinding . 1 7
3. Het gebruik van de Live-modus. . 20
3.1 Uitleg van de Live-modus ..... 2 1
3.1.1 Displaymodus.....2 1
3.1.2 Presentatiemodus. ..... 2 2
3.1.3 Toon de gebruikersnaam...22
3.2 Installeer de "Live Viewer 3"...23
3.2.1 Minimale PC-hardware en software vereisten.. 23
3.2.2 Software installatieprocedure.. 24
3.2.3 Versie van de "Live Viewer" software. 25
3.3 Snelle verbinding met het netwerk. . 26
3.3.1 Installeer de "Live Viewer 3" 26
3.3.2 Het selecteren van de netwerkverbindingsmodus. 27
3.3.3 Verbinding maken met het netwerk.. 31
3.4 Wachtwoordverbinding ..... 3 2
3.4.1 Het verkrijgen van het Wachtwoord. . 3 2
3.4.2 Het invoeren van het Wachtwoord.. 34
3.4.3 Handmatige configureren .. 37
3.5 Handmatige configuratie.....4 1
3.5.1 Profielverbinding.....4 1
3.5.2 Historieverbinding.....4 2
3.5.3 Handmatig configureren....43
3.6 Bevestig de verbinding naar uw bestemming. . 50
3.6.1 Verbinding en overbrengen. 50
3.6.2 Verbindingsfout.....52
3.6.3 Het instellen van de Live modus.. 53
3.7 Start "Live Viewer 3". ..... 5 4
3.7.1 Het hoofdmenu en de bedieningsknoppen.. 54
3.7.2 Het tonen van de status....56
3.7.3 Het omschakelen van de weergavemodus.. 57
3.7.4 Optiemenu....58
3.8 Profielgegevens....6 0
3.8.1 Uitleg van de Profielgegevens.. 60
3.8.2 Het maken van een profielgegeven.. 60
3.8.3 Bewerken profielgevens....6 1
3.8.4 Het registreren van Mijn verbinding.. 62
4. Beheer met webbrowsersoftware.. 64
4.1 Het configureren en besturen van de projector via een webbrowser....6 5
4.1.1 Inloggen....67
4.1.2 Network Information (Netwerkinformatie) . 68
4.1.3 Network Settings (Netwerkinstellingen). 69
4.1.4 Port Settings (Poortinstellingen). 71
4.1.5 Mail Settings (Mailinstellingen). 72
4.1.6 Alert Settings (Waarschuwingsinstellingen). 73
4.1.7 Schedule Settings (Agenda instellingen). 75
4.1.8 Date/Time Settings (Datum/tijdinstellingen) . 77
4.1.9 Security Settings (Beveiligingsinstellingen). 79
4.1.10 Projector Control (Projectorbesturing). 81
4.1.11 Remote Control (Afstandbediening). 85
4.1.12 Projector Status (Projectorstatus). 87
4.1.13 Network Restart (Netwerk reset). 88
4.1.14 Logoff (Uitloggen) ..... 8 8
4.2 E-mail waarschuwingen ..... 8 9
4.3 Projectorbeheer m.b.v. SNMP. . 91
4.4 Agenda schema 92
4.5 e-SHOT (afbeeldingsoverdracht) weergave . 9 5
4.6 Opdrachtenbeheer via het netwerk.. 96
5. Presentatie ZONDER PC. . 101
5.1 Uitleg van de Presentatie ZONDER PC . 101
5.2 Miniatuurmodus ..... 1 0 3
5.2.1 Het starten van de miniatuurmodus. 103
5.2.2 Bediening d.m.v. knoppen of toetsen . 105
5.2.3 Bediening van het Miniatuurmenu.. 106
5.3 Volledige schermmodus ..... 1 0 7
5.4 Slide showmodus ..... 1 0 9
5.5 Directory Tree overzicht ..... 111
5.6 "Presentatie ZONDER PC" foutbericht . 1 14
5.7 Afspeellijst....1 1 5
6. Probleemoplossing .....1 16
7. Specifications ..... 1 18
8. Garantie en naverkoopservice.. 119
Let op
[Beperkingen m.b.t. het er in steken of het er uit trekken van opslagmedia en de draadloze netwerkkaart.]
Trek de draadloze netwerkkaart er niet uit als het apparaat aan staat. Raak de SD-kaart niet aan wanneer deze in gebruik is. De opslagmedia kan er alleen uitgehaald worden wanneer deze niet gebruikt wordt door het apparaat.
Voer de VERWIJDER MEDIA procedure uit of schakel de projector uit voordat u de media eruit haalt. Om de VERWIJDER MEDIA procedure uit te voeren, kies een geschikte optie uit VERWIJDER ALLES, VERWIJDER SD-KAART of VERWIJDER USB d.m.v. het Presentatie ZONDER PC-menu onder het MIU-menu. (MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
LET OP
■De meegeleverde IEEE802.11b/g draadloze netwerkkaart gebruikt de 2.4 GHz radiofrequentieband. U heeft geen radiolicentie nodig om deze kaart te gebruiken maar u dient het volgende te weten:
●GEBRUIK HET APPARAAT NIET IN DE NABIJHEID VAN DE VOLGENDE ZAKEN:
- Magnetrons
- Industriële, wetenschappelijke of medische apparatuur
• Laag vermogende zendstations - Terreinen van radiozenders Het gebruik van het draadloze netwerkkaart in de nabijheid van de bovengenoemde zaken kan resulteren in radiointerferentie wat kan leiden in een verminderde communicatie snelheid en zelfs tot een complete onderbreking van de communicatie.
- Afhankelijk van de plaats waar u probeert de draadloze netwerkkaart te gebruik kan er interferentie van radiogolven zijn wat kan leiden tot een verminderde communicatie snelheid en zelfs een complete onderbreking van de communicatie. Wees er vooral op bedacht dat het gebruik van de draadloze netwerkkaart op plaatsen waar er versterkt staal, andere metalen en beton de radiocommunicatie kunnen verstoren.
- Beschikbare kanalen. Het draadloze netwerkkaart gebruikt de 2.4 GHz radiofrequentieband maar het is afhankelijk van het land of de regio waarin u zich bevindt, kunt u beperkt zijn in het aantal kanalen wat u kunt gebruiken. Lees de volgende tabel om te bevestigen waar en welke kanalen u kunt gebruiken met de meegeleverde IEEE802.11b/g draadloze netwerkkaart. Neem contact op met uw dealer voor landen die niet in de tabel staan.
| Land of regio Beschikbaar kanaal | |
| Japan 1 tot 11 | |
| USA 1 tot 11 | |
| Taiwan 1 tot 11 | |
| Canada 1 tot 11 | |
| VK, Spanje, Duitsland, Italië, Oostenrijk, Zwitserland, België, Zweden, Nederlands, Portugal, Denemarken, Finland, Griekenland, Noorwegen, Frankrijk, Ierland, Luxemburg, IJsland | 1 tot 11 |
- U kunt de draadloze netwerkkaart niet meebrengen naar die niet in de bovenstaande lijst staan omdat het mogelijk is dat het gebruik van de draadloze netwerkkaart in die landen kan leiden tot een overtreding van de bestaande radiowetten.
De fabrikant (Gemtek) verklaart hierbij dat deze apparatuur (het draadloze netwerkkaart), model SD-Link11g in overeenstemming is met de essentiele vereisten en andere relevante voorzieningen van Richtlijn 1999/5/EC.
1. Hoofdfuncties
1.1 Live-modus (Projecteer afbeeldingen vanuit de PC).
De MIU (Multi Information processing Unit) maakt "draadloos presenteren" mogelijk door de Live-modus te selecteren.
Met de Live-moduse kunt u dezelfde afbeelding die op uw PC getoond wordt tonen via het netwerk d.m.v. een toepassingsprogramma genaamd "Live Viewer 3" dat noodzakelijkerwijs op uw PC geïnstalleerd moet worden. (Afb. 1.1.a) De "Live Viewer 3" "pakt" de PC-schermafbeelding en stuurt het naar de projector via de bedrade of draadloze LAN-verbinding. (20)
Afb. 1.1. a "Lieve Viewer 3" uitsplitsing (via de draadloze LAN-verbinding)
Afb. 1.1. b "Live Viewer 3" Hoofdmenu
Één projector kan aangesloten met maximaal 4 PCs d.m.v. "Live Viewer 3". (54)
1.2 Snelle verbinding met uw netwerk.
De "Live Viewer 3" zorg voor een snelle en eenvoudige verbinding met uw netwerk.
De "Live Viewer 3" bereidt enkele opties die in overeensteming met uw vereisten voor u voor.
1) Snelle verbinding met het Passcode (Wachtwoord).
Het Passcode is een code die bestaat uit het SSID en IP-adres en andere informatie die vereist zijn voor verbinding met het netwerk. Het Passcode wordt door de projector getoond en het enige wat u hoeft te doen is de in te voeren in "Live Viewer 3" in uw PC. (26)
Afb. 1.2 PASSCODE op het projectorscherm.
2) Aansluiting d.m.v. het netwerkprofiel
U kunt de informatie om de projector met uw netwerk te verbinden instellen als profielgegevens in de "Live Viewer 3" op uw PC. Daarna hoeft u slechts de profielgegevens op de "Live Viewer 3" te controleren om de projector op uw netwerk aan te sluiten.
3) Aansluiting d.m.v. de geschiedenisrecord voor het netwerk.
Zodra u de projector aansluit op uw netwerk met de "Live Viewer 3" slaat de "Live Viewer 3" de geschiedenis op. U hoeft slechts een geschiedenisrecord te selecteren om de projector aan te sluiten op uw netwerk.
1.3 Het configureren en besturen via een webbrowser.
U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.
Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz. te configureren. Met de Web Remote Controle, één van de menu's van de webbrowserer, kunt u de projector besturen zoals een samengebrachte afstandbediening waaronder de "Live-modus" en de "Presentatie ZONDER PC". (64)
Afb. 1.3. Web Remote Control
1.4 Presentatie ZONDER PC.
(Toont de afbeeldingen opgeslagen in de SD/USB-geheugenkaart.)
De MIU maakt de "Presentatie ZONDER PC" mogelijk door de "ZONDER PC functie te kiezen. (Afb. 1.4)
De ZONDER PC functie maakt het mogelijk om afbeeldingen die opgeslagen zijn op opslagmedia, zoals de SD of USB-geheugenkaart, te tonen. De "Presentatie ZONDER PC" heeft 4 verschillende displaymodi.
1) Miniatuurmodus: Toont miniaturen van de in de opslagmedia opgeslagen afbeeldingen. (vanaf nu is "opslagmedia" de algemene term voor zowel de SD-geheugenkaart als het USB-geheugen.)
2) Volledige schermmodus: Toont de geselecteerde afbeelding of film in de volledige schermmodus.
3) Slide showmodus: Toont afbeeldingen in de slide showmodus met een bepaalde interval.
4) Directory Tree overzicht: Toont de bestanden en mappen die opgeslagen zijn in de opslagmedia als directory tree overzicht.
[Ondersteunde opslagmedia]
- SD-geheugenkaart.
- USB-geheugen (USB-geheugentype, USB-harddisk en USB-kaartlezertype)
NOOT • De USB-geheugenlezer (adaptor) wordt niet ondersteunt (als de adaptor erkent wordt als meerdere apparaten die aangesloten zijn).
- De ondersteunde formaten zijn: FAT 12, FAT 16(FAT) en FAT 32. NTFS wordt niet ondersteunt.
• USB-hub wordt niet ondersteunt.
![THUMBAIL [50] 1 2 3 4 5 6 7 8 9 10 11 12 PRESENTATIE ZONDER PC MENU VERNEUVEN SLIDE SHOW START #1 STOP #99 INTERVAL 10s MODUS EEN KEER SPEEL ENTER. > YES](/content/2026/06/1150466/images/f9f419c2b74b8f89a823ae426552c3ce7598c399da91d6df02ab71f5121c48e9.jpg)
Afb. 1.4 "Presentatie ZONDER PC" uitsplitsing.
De "Presentatie ZONDER PC" kan vanaf het keypad op de projecter of de afstandbediening bestuurd worden (101).
1.4 Presentatie ZONDER PC.
(Toont de afbeeldingen die opgeslagen op de SD-geheugenkaart/USB-geheugen.) (vervolg)
NOOT • Er zijn een aantal naambeperkingen voor de mappen en bestanden.
(1) Alfanumerieke en Japanse karakters worden ondersteunt als de taalinstelling Japans is.
(2) Alfanumerieke en Latijn-1 karakters worden ondersteunt als de taalinstelling NIET Japans is.
- Het kan zijn dat de bestanden niet toegankelijk zijn, afhankelijk van het type USB-harddisk, USB-geheugen en USB-kaartlezer.
- Het wordt aanbevolen om het externe stroomsnoer te gebruiken als de USB-harddisk een stroomsnoer heeft.
2. Apparatuurverbinding en netwerkinstelling.
2.1 Vereiste apparatuur voorbereiding.
De volgende apparatuur is vereist om de projector op uw PC aan te sluiten via het netwerk.
■ Algemeen De projector: 1 apparaat, PC: 1 set *1
Het wordt aanbevolen om de "Live Viewer 3" op de PC te installeren.
■ Afhankelijk hoe u de verbinding wilt maken.
1) De bedrade aansluiting.
LAN-kabel (CAT-5 of hoger): 1 stuk
2) Voor de draadloze aansluiting. *2
- De projector
Draadloze netwerkkaart (optie: VA08331) : 1 apparaat
- De PC
IEEE802.11b/g draadloze LAN-apparatuur: 1 apparaat *3
*1: Lees, voor de PC, sectie 3.2.1 Minimale PC hardware and software vereisten. (23)
*2: Een toegangspunt is vereist wanneer de draadloze LAN-verbinding gebruikt wordt als Infrastructure modus.
*3: Afhankelijk van het type draadloze netwerkapparatuur en PC die u gebruikt, kan het projector misschien niet in staat zijn om goed te communiceren met u PC, zelfs als de PC die u gebruikt uitgerust is met een ingebouwde LAN-functie.
Om communicatie problemen te elimineren gebruik a.u.b. een gecertificeerd Wi-Fi netwerkapparaat.
2.2 Snelle verbinding
De "Live Viewer 3" zorgt voor een snelle en eenvoudige verbinding met het netwerk.
Het wordt aanbevolen om de "Live Viewer 3" op de PC te installeren om de functie te kunnen gebruiken. Ga verder met het installeren van de "Live Viewer 3"
(23) en de verbinding. (26)
In het geval dat u "Live Viewer 3" niet wilt of kunt gebruiken ga dan door met de handmatige installatie, zie item 2.3 voor de installatie van de bedrade LAN (11) en sectie 2.4 voor de draadloze LAN. (16)
2.3 Handmatige netwerkverbinding installatie - bedrade LAN -
Als u de "Live Viewer 3" niet wenst te gebruiken, dan dient u uw netwerkverbinding handmatige in te stellen.
Deze sectie behandeld het handmatig instellen.
2.3.1. Apparatuurverbinding
Verbind de projector en PC met een LAN-kabel.
* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.
Controleer dan de PC instelling zoals uitgelegd in het onderstaande.
2.3.2. Netwerkinstellingen.
In deze sectie worden de netwerkinstelling voor Windows XP en Internet Explorer behandelt.
1) Log in op Windows XP als systeembeheerder. (*)
2) Open het "Configuratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en Internetverbindingen" in "Configuratiescherm". (Afb. 2.3.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.
Afb. 2.3.2.a "Netwerk en Internetverbindingen" venster
4) Open "Netwerkverbindingen". (Afb. 2.3.2. b)
Afb. 2.3.2.b "Netwerkverbindingen" venster
2.3 Handmatige netwerkverbinding installatie - bedrade LAN - (vervolg)
5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.3.2.c)
![Eigenschappen voor LAN verbinding Agemeen Verificatie Geavonceerd Verbinding maken via Intel 8255x-based Ethernet PCI-adapt Deze verbinding heeft de volgende onderdelen nodig. Client voor Microsoft-netweiken Bestands- en printedeling voor Microsoft-netweiken DoS-pakkaiplaner Internet-protocol [TCPAP] Installieren... Verbinderen Eigenschappen Beschrijving Transmission Control Protocol/Internet Protocol. Het standard WAN-protocol dat communicatie biedt tussen verschillende, met elkaar verbonden netweiken. Pictogram in systemersk weergeven geduende de verbinding Molding weergeven als deze verbinding beperkte af geen verbindingamogelijkheden heeft OK Annularen](/content/2026/06/1150466/images/0a3fdc9ee481e6690c0a210d1dbec3337625daf933e801508fbfa7860bf307c3.jpg)
Afb. 2.3.2.c "Eigenschappen voor LAN-verbinding" venster.
6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster
Afb. 2.3.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.
7) Stel het IP-adres, subnetmask en standaard gateway in voor de PC.
2.3 Handmatige netwerkverbinding installatie - bedrade LAN - (vervolg)
[Over het IP-adres]
■ Handmatig instellen
Het netwerkadres deel in het IP-adres ingesteld op uw PC dient overeen te komen met dat van de projector. En het gehele IP-adres in de PC mag niet overlapt worden met andere apparatuur in hetzelfde netwerk, waaronder de projector.
Selecteer bijvoorbeeld
De initiële projector instellingen zijn als volgt:
IP-adres: 192.168.1.10
Subnet mask (Subnetmasker): 255.255.255.0
(Netwerkadres: 192.168.1 in dit geval)
Specificeer daarom het IP-adres van de PC als volgt:
IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)
Subnet mask (Subnetmasker): 255.255.255.0
(Netwerkadres: 192.168.1 in dit geval)
van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten.
In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifieer van 1 tot 254, behalve 10 voor de PC.
NOOT • "0.0.0.0" kan niet als IP-adres ingesteld worden.
- Het IP-adres van de projector kan veranderd worden d.m.v. de configuratie utility via een webbrowser. (65)
- Als de projector en de PC allebei in hetzelfde netwerk bevinden (d.w.z. het netwerk adres is algemeen), dan kan de standaard gateway leeg zijn.
- Wanneer de projector en de PC zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.
Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatische een IP-adres aan de projector en PC toe te wijzen.
* DHCP is een afkorting voor "Dynamic Host Configuration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.
2.3 Handmatige netwerkverbinding installatie - bedrade LAN - (vervolg)
2.3.3 "Internet optie" instelling.
1) Klik op "Internet opties" in het "Netwerk en Internetverbindingen" venster (Afb. 2.3.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.3.3. b)
Afb. 2.3.3.a "Netwerk en Internetverbindingen" venster.
Afb. 2.3.3.b "Eigenschappen voor Internet" venster
2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "Lokale netwerkverbindingen (LAN) instellingen". (Afb. 2.3.3.c)
2.3 Handmatige netwerkverbinding installatie - bedrade LAN - (vervolg)
Afb. 2.3.3.c "Lokale netwerkverbinding van server (LAN)" venster.
3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.3.3.c)
2.3.4 Controleer de verbinding.
Controleer of de PC en projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.
1) Start de browser op de PC en specificeer de volgende URL en klik dan op de "Ga" knop.
Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op. URL: http://192.168.1.10/
2) Als Afb. 2.3.4 verschijnt dan is het succesvol.
Afb. 2.3.4 "Inlogmenu"
2.4 Handmatige netwerkverbinding installatie - draadloze LAN -
De projector en de PC kunnen beiden in zowel de ad-hoc en de Infrastructure modi communiceren, d.m.v. de toegewezen draadloze netwerkkaart(optie) op de projector. Deze sectie behandeld hoe de draadlzoe LAN-verbinding handmatig te in te stellen.
2.4.1 Voorbereiding voor de draadloze LAN-verbinding.
Afb. 2.4.1.a Communicatie zonder toegangspunt (ad-hoc).
Afb. 2.4.1.b Communicatie met toegangspunt (Infrastructure).
* Ad-hoc is één van de draadloze LAN-communicatie methoden zonder een toegangspunt te hebben voor de communicatie.
* Infrastructure is één van de draadloze LAN-communicatie methoden met een toegangspunt voor de communicatie. Wanneer bepaalde aantallen apparatuur dan is deze modus efficiënt.
Wanneer er gecommuniceerd wordt met het bestaande netwerk, neem dan contact op met uw netwerkbeheerder.
Doe eerst de draadloze netwerkkaart in de SD-kaartgleuf. ( Het gebruik van een SD-kaart van de Gebruiksaanwijzing (beknopt). ).
Maak daarna de PC gereed voor draadloze communicatie.
In het geval er een IEEE802.11b/g draadloze LAN-apparaat is ingebouwd in de PC, maak deze dan geldig en de andere netwerkverbindingen ongeldig. Als er geen draadloos LAN-apparaat is ingebouwd in de PC, verbindt dan het IEEE802.11b/g draadloze LAN-apparaat en installeer de driver van het apparaat. (Lees de gebruiksaanwijzing voor PC en het draadloze LAN-apparaat voor meer informatie.)
2.4 Handmatige netwerkverbinding installatie - draadloze LAN (vervolg)
2.4.2 Het instellen van de draadloze LAN-verbinding.
Het gebruik van de LAN-utility voor de Windows XP-standaard. De draadloze initiele LAN-instellingen voor projector zijn als volgt:
Verbindingsbeheer : Ad-hoc
SSID : wireless
Kanaal : 1k
Versleutelingsgraad : Geen
Communicatiesnelheid : AUTO
IP-adres : 192.168.1.10
* U kunt deze instelleing naar wens aanpassen via een webbrowser op uw PC of het menu op de projector. Zie 4.1.3 Network Settings (Netwerkinstellingen) (69) of MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids.
1) Open "Netwerkverbindingen". (Afb. 2.4.2.a)
Afb. 2.4.2.a "Netwerkverbindingen"
2) Open "Eigenschappen voor Draadloze netwerkverbinding". (Afb. 2.4.2.b)
Afb. 2.4.2.b "Eigenschappen voor Draadloze netwerkverbinding" venster (1)
2.4 Handmatige netwerkverbinding installatie - draadloze LAN (vervolg)
3) Stel het gebruikte protocol in op "TCP/IP en open "Internet protocol (TCP/IP eigenschappen)". Stel het IP-adres en andere instellingen op dezelfde wijze in als de bedrade LAN-verbinding. (12)
4) Open de "Draadloze netwerktab". (Afb. 2.4.2.c)
Afb. 2.4.2.c "Draadloze netwerkverbindingen eigenschappen" venster (2)
5) vink "Gebruik Windows om mijn draadloze netwerkingstellingen te configuren" in "Draadloze netwerkverbinding eigenschappen" venster aan.
6) Klik op [Toevoegen] knop in de "Voorkeurnetnetwerken" sectie in de "Eigenschappen voor Draadloze netwerkverbinding" venster (Afb. 2.4.2.c) om het "Draadloze netwerkeigenschappen" venster. (Afb. 2.4.2.d)
Afb. 2.4.2. d Het "Draadloze netwerkeigenschappen" venster
2.4 Handmatige netwerkverbinding installatie - draadloze LAN (vervolg)
7) Stel elk item als volgt in:
Netwerknaam (SSID): wireless gegevensversleuteling: niet ingeschakeld (standaardinstelling is niet ingeschakeld.)
NOOT • Als de standaardinstelling voor de projector gebruikt wordt, stel dan de gegevens zoals het bovenstaande in op uw PC. Als er toegangspunt of een versleutelingsmodus gebruikt wordt, dan is het vereist om de gegevens in te stellen die overeenkomen met die van uw systeem.
Lees de handleidingen van uw PC, draadloze LAN-adaptor of toegangspunt.
- Wanneer u het bestaande netwerk via een toegangspunt wilt gebruiken, neem dan contact op met uw netwerkbeheerder vóór de verbinding.
- Het gebruik van de Live-modus.
3. Het gebruik van de Live-modus.
Deze sectie behandeld het proces om de projecter in de Live-modus te gebruiken. Het proces is als volgt:
1) Installeer de "Live Viewer 3" (23)
2) Snelle verbinding met het netwerk (26)
De snelle verbindingsfunctie bereidt een aantal opties voor om uw netwerk te verbinden. U kunt die uitkiezen welke aan uw vereisten voldoet.
- Wachtwoordverbinding
- Profielgegevensverbinding
- Geschiedensrecordverbinding
- Mijn verbinding
- Handmatige verbinding
3) Bevestig de verbinding naar uw bestemming (50)
In enkele gevallen zijn er meerdere projectoren aangesloten op hetzelfde netwerk. Voordat u uw afbeelding verstuurt, bevestig of de juiste projector geselecteerd is.
4) Start de Live-modus (54)
Het hoofdmenu van "Live Viewer 3" verschijnt op het scherm.Nu kunt u uw afbeeldingen naar de projector sturen via het netwerk.
Afb. 3 "Live Viewer 3" Hoofdmenu
3.1 Uitleg van de Live-modus.
De Live-modus kan afbeeldingen van de PC op het scherm in real-time tonen via zowel de bedrade als draadloze LAN. Een signaalkabelverbinding is niet meer nodig.
3.1.1 Displaymodus.
In de Live-modus zijn er twee displaymodi, de ENKEL PC-modus en de multi-PC-modus.
1) De ENKEL PC-modus.
De projector toont afbeeldingen die vanaf één PC gestuurd worden.
Het projecterscherm is in vier zones onderverdeeld. De projector toont afbeeldingen gestuurd door een PC in één zone, zodat de projector afbeeldingen kan tonen die tegelijkertijd verstuurd zijn door 4 PC's.
3.1 Uitleg van de Live-modus (vervolg)
3.1.2 Presentatiemodus.
In de ENKEL PC-modus kan de projector door één PC gebruikt worden en kan een toegangspoging van een andere PC blokkeren als de Presentatiemodus ingesteld is op "Live Viewer 3".
U hoeft zich tijdens het geven van de presentatie geen zorgen te maken dat een afbeelding op het scherm onverwachts omgeschakeld kan worden naar één verzonden door een andere PC.
De Presentatiemodus kan ingesteld worden in het Optiemenu in het menu van "Live Viewer 3". (58)
3.1.3 Toon de gebruikersnaam.
De gebruikersnaam kan ingevoerd worden in "LLive Viewer 3" welke aangegeven wordt op het scherm d.m.v. het bedienen van het menu op de projector. Er kan dus nagegaan worden wiens afbeelding er op dit moment op het scherm staat.
3.2 Installeer de "Live Viewer 3"
Om de Live-modus en snelle verbinding te kunnen gebruiken dient u de meegeleverde software, "Live Viewer 3", op alle PC's te installeren die uw wilt aansluiten op de projector via het netwerk.
3.2.1 Minimale PC-hardware en software vereisten.
• OS: Windows 2000 Professional Service Pack4,
Windows XP Home Edition/Professional
- Grafische interface: Vidoe RAM 4MB of hoger (8MB aanbevolen)
• CPU: Pentium III (600MHz of hoger aanbevolen)
- Display: VGA 640x480 of hoger (XGA 1024x768 aanbevolen) 65,536 kleuren tegelijkertijd of hoger.
NOOT • Gebruik voor Windows VISTA de meest recente "Live Viewer 3".
Haal de nieuwste versie van de Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com).
Aangezien sommige functies beperkt kunnen zijn, lees in verband daarm de gebruiksaanwijzing die meegeleverd is bij de nieuwste "Live Viewer 3".
- Stel de resolutie van uw PC in op XGA of minder. Lees de gebruiksaanwijzing van uw PC of Windows.
- In enkele gevallen wordt het scherm van uw PC niet correct weergegeven door de projector. Als de resolutie groter is dan 1024x768 dan kan de projecter alleen het 1024x768 deel van de afbeelding laten zien.
- Afbeeldingen worden misschien niet overgebracht, dit wordt veroorzaakt door de OS-versie of de driversoftware voor de Netwerkadapter op uw PC's. Het wordt sterk aanbevolen om het OS en de driver geüpdatet worden naar de nieuwste versie.
• Geheugen: 64MB of hoger (128MB of hoger wanneer
Windows XP gebruikt wordt)
- Beschikbare harde schijf ruimte: 10MB of hoger
NOOT • Afhankelijk van het type draadloze netwerkapparatuur en PC die u gebruikt, kan het projector misschien niet in staat zijn om goed te communiceren met u PC, zelfs als de PC die u gebruikt uitgerust is met een ingebouwde LAN-functionaliteit. Om communicatie problemen te elimineren gebruik a.u.b. een gecertificeerd Wi-Fi netwerkapparaat.
3.2 Installeer de "Live Viewer 3" (vervolg)
3.2.2 Software installatieprocedure.
1) Schakel de PC in.
2) Schakel alle applicaties uit.
3) Doe de meegeleverde CD-ROM in de CD-ROM drive van de PC.
4) Na enkele ogenblikken zal het welkomsdialoog aan de rechterkant verschijnen. Druk op [Next].
NOOT • Als het Welkomsdialoog niet verschijnt, ga dan als volgt te werk:
(1) Klik op de [Start] knop op de taakbalk en selecteer "Uitvoeren".
(2) Voer E:\software\setup.exe in en druk dan op [OK].
Als uw CD-ROM drive niet E is op uw PC dan dient u de E te vervangen door de juiste driveletter die toegewezen is aan uw CD-ROM drive.
Als de software reeds geïnstalleerd dan zal er een deïnstallatie plaatsvinden. Klik op [Cancel] knop, de deïnstallatie zal dan geannuleerd worden. Als u de software geïnstalleerd per vergissing verwijderd heeft, installer dan de software van de eerste procedure opnieuw.
5) De licentieovereenkomstdialoog verschijnt. Als u deze accepteer, druk dan op [Yes].
6) De Kies locatie dialoog verschijnt. Druk op [Next].
NOOT • De C:\Program Fils\Projector Tools\Live Viewer 3 map zal aangemaakt worden en het programma wordt in die map geïnstalleerd. Wanneer u het in een andere map wilt installeren, klik dan op [Browse] en selecteer een andere map.
7) Bevestig de programmamapnaam. Als "Projector Tools" in orde is, druk dan op [Next] om verder te gaan. Als dat niet het geval, voer dan de gewenste mapnaam in en druk op [Next].
3.2 Installeer de "Live Viewer 3" (vervolg)
8) De Hardware installatiedialoog verschijnt. Druk in ieder geval op Doorgaan.
9) Na enkele ogenblikken zal de installatie voltooid zijn en zal de Voltooi setupdialoog verschijnen zoals rechts afgebeeld. Klik op [Finish]. Dit voltooid de software installatie. Uw PC start dan automatisch opnieuw op.
(1) Om de bevestigen dat de software goed geïnstalleerd is, druk op de [Start] knop op de taakbalk, selecteer Alle programmas en selecteer dan de Projector Tools map.
(2) De "Live Viewer 3" zal in die map verschijnen als de installatie probleemloos was.
Om de Live-modus te gebruiken is het noodzakelijk om de "Live Viewer" op de PC die verbonden gaat worden met de projetor via het netwerk te installeren.
De juiste software versie is afhankelijk van de modellen die u gebruikt. als de versie niet overeenkomt met de projector dan zal de software niet goed functioneren.
| Live Viewer Versie | Modellen | |||
| CP-X267 | CP-X268A CP-X608 | CPX2 | CP-X308 CP-X417 CP-X807 | |
| 2.01 | ○ | × | × | × |
| 2.1x | × | ○ | ○ | × |
| 2.20 | × | ○ | ○ | × |
| 3.xx | × | ○ | ○ | ○ |
- "x" in de versie betekent 0 of hoger.
Controleer a.u.b. en download de nieuwste versie van de Hitachi website. http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com
3.3 Snelle verbinding met het netwerk.
De Live-modus bereidt een aantal opties voor de netwerkverbinding voor. U kunt diegene uitkiezen die aan uw systeem eisen voldoet.
De uitleg hier is gebaseerd met in gedachte dat Windows XP op uw PC geïnstalleerd is.
3.3.1 Installeer de "Live Viewer 3"
Start "Live Viewer 3" op uw PC door één van de volgende dingen te doen:
1) Dubbelklik op het "Live Viewer 3" icoon op het Bureaublad van uw PC
2) Selecteer "Start" → "Alle programa's" → "Projector Tools" →
"Live Viewer 3" in Windows XP-menu.
Ga dan naar de sectie 3.3.2 Het selecteren van de verbindingsmodus. (27)
[probleemoplossing]
■ Om de computerafbeelding goed weer te geven dient u de schermresolutie te wijzigen.
Wanneer de resolutie op uw PC op hoger dan XGA (1024X768) is ingesteld dan wordt het scherm getoond.
Klik, om de resolutie te wijzigen, op [Yes]. Klik, om de resolutie niet te wijzigen, op [No].
Als u op [Yes] klikt, dan wordt de resolutie op uw PC omgeschakeld naar XGA (1024X768).
Als u op [No], klikt dan wordt de resolutie niet verandert.
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/7ae1e0baca420f2a71731211449212baf271b7d9a3a320a52f78b323e310c43a.jpg)
NOOT • Wanneer de resolutie verandert wordt, dan kan de opstelling van de iconen op het bureaublad van de PC er anders uitzien.
- Zelfs als de resolutie verandert werd, dan gaat het terug naar de oorspronkelijke resolutie wanneer "Live Viewer 3" afgesloten wordt.
- Als de resolutie niet verandert, dan toont de projector het XGA (1024X768) deel vanaf de linkerbovenhoek van uw PC-scherm.
- Lees de gebruiksaanwijzing van uw PC of Windows om de resolutie te wijzigen.
3.3 Snelle verbinding met het netwerk (vervolg)
3.3.2 Het selecteren van de netwerkverbindingsmodus.
Na hst starten van "Live Viewer 3" verschijnt het "Select te Network Connection (Selecteer de netwerkverbinding)" scherm.
Selecteer de netwerkverbinding die u wilt gebruikten. Er zijn drie opties in het menu.
• Wireless LAN (Draadloze LAN)
• Wireless LAN (Bedrade LAN)
• My Connection (Mijn verbinding)
Wanneer u óf draadloze óf bedrade LAN kiest ga dan verder met het selecteren van óf de draadloze óf de bedrade LAN zoals in het onderstaande.
Wanneer u Mijn verbinding selecteert ga dan naar Het selecteren van Mijn verbinding.. (29)
Selecteren van óf de draadloze óf de bedrade LAN zoals in het
Wanneer u óf draadloze óf bedrade LAN selecteert wordt er een lijst van netwerkadaptors op uw PC getoond in het menu.
Selecteer uit de lijst wat u wilt gebruiken en klik op [NEXT].
Ga dan naar de sectie 3.3.3 Verbinding maken met het netwerk.. (31)
NOOT • Wanneer u de draadloze LAN selecteert, dan worden de draadloze LAN-adaptors op uw PC getoond.
- Wanneer er voor bedraad LAN wordt gekozen dan worden de bedrade LAN-adaptors op uw PC getoond.
[probleemoplossing]
Het scherm verschijnt in het geval dat de geselecteerde netwerkadapter ongeldig is.
- Klik, om het in te schakelen op [Yes] en ga dan naar sectie 3.3.3 (31)
- Klik, om het niet in te schakelen op [No] en het scherm is teruggekeerd naar de vorige om een andere netwerkadapter te selecteren. Als er geen adaptors in uw PC meer zijn, dan wordt "Live Viewer 3" afgesloten.
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/9fb4359cc36abf9d7c51f3e48ac1cb06974e2a52408f1808625a8dc0a364570f.jpg)
3.3 Snelle verbinding met het netwerk (vervolg)
■ A network connection was not established (Er is geen netwerkverbinding gemaakt.)
Het scherm verschijnt in het geval dat de projecter niet is aangesloten met een LAN-kabel op uw PC terwijl bedrade LAN geselecteerd werd.
Controleer of de projector aangesloten is met een LAN-kabel op uw PC.
Klik op [OK], het scherm is teruggekeerd naar de vorige om de netwerkverbindingsmodus te selecteren.
■ Windows firewall is enabled(On). (De firewall van Windows is ingeschakeld (Aan))
Het scherm wordt weergegeven in het geval dat de instellingen van de firewall in Windows XP gactiveerd zijn en dat "Live Viewer 3" geblokkeerd wordt door de firewall.
- Klik, om het uit te schakelen (Uit) op [Yes].
- Klik, om het in niet uit te schakelen (Aan) op [No], de projector kan daardoor misschien niet in staat zijn met uw PC via het netwerk.
- Wanneer u [Allow communication with LiveView3 by adding it to the Exceptions list] (Maak communicatie met LiveViewer3 mogelijk door het toe te voegen aan de Uitzonderingenlijst) aanvinkt, dan zal "Live Viewer 3" nooit geblokkeerd worden door Windows firewall.
Ga naar sectie 3.3.3 Verbinding maken met het netwerk. (31)
NOOT • Als u op [Yes] klikt, wordt toegang naar het netwerk door "Live Viewer 3" tijdelijk toegestaan door de firewall van Windows totdat "Live Viewer 3" afgesloten wordt.
- Wanneer er een firewall op uw PC geïnstalleerd is, schakel deze dan uit d.m.v. de aanwijzingen in de gebruiksaanwijzing.
3.3 Snelle verbinding met het netwerk (vervolg)
Het selecteren van Mijn verbinding.
Selecteer [My Connection] (Mijn verbinding) en klik op [Connect].
Wanneer u Mijn verbinding selecteert, dan wordt de PC verbonden met de projector via het netwerk d.m.v. de profielgegevens die eerder toegewezen werden aan Mijn verbinding. (62)
Wanneer u Mijn verbinding selecteert, zal de PC onmiddelijk de verbinding met de projector maken.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
NOOT • Wanneer de DHCP ingeschakeld is op de projector dan kan het zijn dat de netwerkverbinding tussen de projecter en PC niet gemaakt wordt omdat de IP-adressen verschillend kunnen zijn. Wanneer u Mijn verbinding wilt gebruiken, schakel de DHCP op de projector uit.
- Wanneer er geen profielgegevens toegewezen zijn aan Mijn verbinding kan het niet gebruikt worden.
[probleemoplossing]
■ A network connection could not be established. (Er kon geen netwerkverbinding gemaakt worden.)
Windows voorkwam netwerkconfiguratie wijzigingen.
U kunt inloggen in Windows met de gebruikersautoriteit.
Klik op [OK] om terug te gaan naar het scherm om de netwerkverbindingsmodus te selecteren. (27)
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/4463bff33b81ba137400560de891ebd57fff408dd523fe6ce311c00993560ee7.jpg)
Neem contact op met de netwerkbeheerder en log nogmaals in met de autoriteit van Beheerder. Ga daarna weer verder met sectie 3.3.1 Installeer de "Live Viewer 3". (26)
3.3 Snelle verbinding met het netwerk (vervolg)
■ Are you sure you want to connect the selected projector? (Weet u zeker dat u verbinding wilt maken met de geselecteerde projector?)
Het bericht verschijnt wanneer de door u geselecteerde adaptor reeds gebruikt wordt voor een andere netwerkverbinding.
- Om verbindng te maken klik op [Yes]. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
- Om de verbindung niet te maken klik op [No] om terug te gaan naar het scherm om de netwerkverbindingsmodus te selecteren. (27)
3.3 Snelle verbinding met het netwerk (vervolg)
3.3.3 Verbinding maken met het netwerk.
Er zijn meerdere opties om verbinding te maken met het netwerk.
- Enter PassCode (Voer het Wachtwoord in.)
- Configure Manually (Configureer handmatig).
- Select From List (Selecteer uit de lijst.)
Selecteer één van hen die aan uw vereisten voldoet.
Wanneer u het Wachtwoord wilt gebruiken voor de netwerkverbinding, selecteer dan [Enter PassCode] en klik op [NEXT].
Het Wachtwoord wordt op de projector op het scherm getoond. En u hoeft slechts het Wachtwoord in "Live Viewer 3" in te voeren om verbinding te maken met het netwerk. Ga naar sectie 3.4 Wachtwoordverbinding. (32)
Configure Manually (Configureer handmatig.)
Selecteer [Configure Manually] en klik op [NEXT].
Er verschijnen dan 3 opties op de handmatige verbindingsmethode.
• Profile (Profiel) Ga naar sectie 3.5.1 Profielverbinding (41)
U hoeft slechts één van de opgeslagen profielgegevens te selecteren om verbinding te maken met het netwerk.
• History (Historie) Ga naar sectie 3.5.2 Historie verbinding (42)
Zodra er verbinding gemaakt is met het netwerk slaat "Live Viewer 3" de historie op. Wanneer u dezelfde verbinding weer nodig heeft, selecteer dan [History]. Het enige wat u dan hoeft te doen is er één te selecteren van de historiegegegevens uit de lijst.
- Configure Network Settings Manually (Het handmatig configureren van de netwerkinstellignen) Ga naar sectie 3.5.3 Handmatig configureren. (43)
Wanneer u de instellingen handmatig wilt maken, selecteer dan [Configure Network Settings Manually].
Select From List (Selecteer uit de lijst.)
Voordat u deze optie selecteert dienen uw PC en de projectoren met hetzelfde netwerk verbonden te zijn.
Wanneer de verbinding reeds gemaakt is, selecteer dan [Select From List]. Selecteer van de lijst met projectoren die verbonden zijn met het netwerk naar welke projector u uw afbeeldingen wilt sturen. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
3.4 Wachtwoordverbinding
Het unieke wachtwoordsystemeem maakt voor u een erg snel en eenvoudig een verbinding met het netwerk.
Het Wachtwoord is een code die de netwerkinstelling in de projector uitdrukt. Wanneer u de code invoert in "Live Viewer 3" op uw PC dan worden de netwerkinstellingen in de projector en de PC met elkaar in overeenstemming gebracht en wordt de verbinding direct gemaakt. Deze sectie heeft als doel om het gebruik van het Wachtwoord uit te leggen.
3.4.1 Het verkrijgen van het Wachtwoord.
Het Wachtwoord is een 12-cijferige code die bestaat uit alfanumeriek karakters ("1-9" en "A-Z"). Voorbeeld: WACHTWOORD 1234-5678-9ABC Het Wachtwoord wordt op het projectorscherm getoond.
NOOT • Het Wachtwoordsystem werkt niet in de onderstaande toestand. Wanneer uw systeem één van deze zaken tegen komt, stel dan de verbinding handmatig in.
1) Elke versleutelingscode wordt gebruikt.
Het Wachtwoordsystem werkt niet met een versleutelingscode.
2) Er wordt een unieke SSID gebruikt.
Het Wachtwoordsystem accepteert alleen de standaard SSID van de fabriek.
Fabriek standaard SSID 1: wireless
Fabriek standaard SSID 2: WLANProjector1
Fabriek standaard SSID 3: WLANProjector2
Fabriek standaard SSID 4: WLANProjector3
3) Het Subnetmasker is niet van klasse A, B of C. Het Wachtwoord accepteert alleen klasse A, B en C.
Klasse A: (255.0.0.0), klasse B: (255.255.0.0) en Klasse C: (255.255.255.0)
Er zijn twee methoden om het Wachtwoord van de projector te verkrijgen.
Methode 1
1) Schakel de projector in en controleer of de projectorafbeelding op het scherm verschijnt.
2) Druk op de RGB-knop op de afstandsbediening of de INPUT-knop op de projector om de MIU als invoerpoort te selecteren.
Wanneer er geen signaal naar de MIU-poort gaat, dan is het Wachtwoord op het scherm te lezen, ga anders naar 3).
3) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
4) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om de MIU te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
6) Gebruik de ▲/▼ cursortoetsen om de LIVE-MODUS te selecteren en druk op de ▶ cursortoets.
7) Het Wachtwoord verschijnt op het scherm.
3.4 Wachtwoordverbinding (vervolg)
Methode 2
1) Schakel de projector in en controleer of de projectorafbeelding op het scherm verschijnt.
2) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
3) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
4) Gebruik de ▲/▼ cursortoetsen om de MIU te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om INFORMATIE te selecteren en gebruik de ▶ cursortoets om naar INFORMATIE te gaan.
6) Het Wachtwoord verschijnt in de rechterbovenhoek in het INFORMATIEVENSTER.
NOOT • Gebruik Methode 2 wanneer u de projector in de LIVE-MODUS of PRESENATIE ZONDER PC-modus gebruikt of wanneer de MIU niet geselecteerd is als invoersignaal.
- Wanneer er geen communicatie tussen de projector en de PC plaatsvindt binnen de 5 minuten, dan wordt het Wachtwoord gewijzigd.
3.4 Wachtwoordverbinding (vervolg)
3.4.2 Het invoeren van het Wachtwoord.
Wanneer u [Enter PassCode] bij sectie 3.3.3 selecteer, dan wordt het "Please enter the PassCode" scherm getoond. Voer het 4-cijferige Passcode in, in elk van de 3 vakjes (in totaal 12-cijferig).
Voorbeeld WACHTWOORD: 1234 - 5678 - 9ABC
Klik na het invoeren van het Wachtwoord op [Connect] om verbinding te maken met de projector.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
Als u op [Back] klikt, dan gaat het scherm terug naar sectie 3.3.3 Verbinding maken met het netwerk. (31)
NOOT • Bij het invoeren van het Wachtwoord, wordt er geen onderscheidt gemaakt tussen hoofd- en kleine letters.
- Wanneer u een versleutelingscode gebruik of uw unieke SSID of een subnetmasker dat klasse A, B en C uitsluit dan is het noodzakelijk om de verbinding handmatig te maken.
Als het handmatige scherm weergegeven wordt ga dan naar secte 3.4.3.
[probleemoplossing]
■ Incorrect PassCode. (Incorrecte Passcode.) Het incorrecte Wachtwoord werd ingevoerd.
Klik op [Back] om terug te gaan naar het "Please enter the PassCode" (Voer de Passcode in) scherm.
Controller het Wachtwoord op het projectorscherm (32) en voer de code nogmaals in.
3.4 Wachtwoordverbinding (vervolg)
■ A network connection could not be established. (Er kon geen netwerkverbinding gemaakt worden.)
Windows voorkwam netwerkconfiguratie wijzigingen.
U kunt inloggen in Windows met de gebruikersautoriteit.
Klik op [OK] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
Neem contact op met de netwerkbeheerder. Log in Windows in met de autoriteit van Beheerder. Ga daarna weer verder met sectie 3.3.1 Installeer de "Live Viewer 3". (26)
■ Automatic connection failed. (Automatische verbinding mislukt.)
De reden is omdat het IP-adres ingesteld in de projector het algemene adres is.
Vog de aanwijzingen op van de netwerkbeheerd en stel het IP-adres en subnetmasker in in de de "Live Viewer 3".
Klik na het invoeren van deze adressen op [Connect].
Als u de door u ingevoerde informatie wilt wissen, klik dan op [Reset].
NOOT • Wanneer het IP-adres dat u in de PC invoert gelijk is aan dat van die die ingesteld is op de projecter, verschijnter er een waarschuwingsbericht. Kies a.u.b. een IP-adres dan niet gebruikt wordt.
3. Het gebruik van de Live-modus.
3.4 Wachtwoordverbinding (vervolg)
■ A Network Configuration Conflict exists. (Er is een netwerkconfiguratie conflict.)
Het bericht verschijnt wanneer het netwerkverbindingmodus dat u heeft ingesteld in de PC niet overeenkomt in met die van de projector.
Verifieer uw netwerkconfiguratie instelling op de projector en de PC.
Klik op [Exit] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
Het bericht verschijnt wanneer de door u geselecteerde adaptor reeds gebruikt wordt voor een andere netwerkverbinding.
- Om verbindng te maken klik op [Yes]. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
- Om de verbindng niet te maken klik op [No] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
3.4 Wachtwoordverbinding (vervolg)
3.4.3 Handmatige configureren
Nadat u het Wachtwoord heeft ingevoerd (34), wordt u verzocht om de netwerkinstellingen handmatig in te voeren als u een versleutelingscode, uw unieke SSID of een subnetmasker gebruikt dat klasse A, B en C uitsluit. (32) Wanneer u een bedrade LAN gebruikt, ga dan naar (40).
Draadloze LAN.
De vereiste informatie is afhankelijk van hoe u de verbinding tussen de projector en PC maakt.
- Directe verbinding tussen de projector en de PC (ad-hoc modus)
- De projector is verbonden met een toegangspunt d.m.v. een LAN-kabel.
- De projector is verbonden met een toegangspunt d.m.v. draadloze LAN.
Directe verbinding tussen de projector en de PC (ad-hoc modus)
1) Voer de volgende informatie in die ingesteld is in de projector. *1
SSID *2: wireless (voorbeeld) Encryption (Encryptie): WEP64bit (example) Encryption key (Encryptiesleutel) *3: ********** (voorbeeld) Subnet mask (Subnetmasker) *4: 255.255.255.128 (voorbeeld)
3) De draadloze verbinding zal gemaakt worden. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
*2 Wanneer u de standaard SSID uit de fabriek niet gebruik, dan dient u uw SSID óf handmatig in te voeren of te selecteren uit een lijst van gedetecteerde SSID's.
*3 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te vinden die op de projector is ingesteld. De coderingsleutel wordt altijd als “*******” getoond.
*4 Wanneer u een subnetmasker gebruikt dat klasse A, B en C uitsluit dient u dat in te stellen.
3.4 Wachtwoordverbinding (vervolg)
De projector is verbonden met een toegangspunt d.m.v. een LAN-kabel.
1) Het instellen op het toegangspunt. *1 Voer de volgende informatie in.
SSID : WirelessAccessPoint (voorbeeld)
Encryptie: WEP64bit (voorbeeld)
Encryption key (Encryptiesleutel) *2:
********** (voorbeeld)
2) het instellen op de projector. *3 Voer de volgende informatie in.
Subnet mask (Subnetmasker) *4:
255.255.255.128 (voorbeeld)
4) De draadloze verbinding zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Neem contact op met de netwerkbeheerder om informatie te krijgen over het toegangspunt.
*2 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te controleren die op de projector is ingesteld.
De coderingsleutel wordt altijd als "*******" getoond.
*3 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
*4 Wanneer u een subnetmasker gebruikt dat klasse A, B en C uitsluit dient u dat in te stellen.
3.4 Wachtwoordverbinding (vervolg)
De projector is verbonden met een toegangspunt d.m.v. draadloze LAN.
1) Voer de volgende informatie in die ingesteld is in de projector. *1
SSID *2: wireless (voorbeeld)
Encryption (Encryptie): WEP64bit (voorbeeld)
Encryption key (Encryptiesleutel) *3:
255.255.255.128 (voorbeeld)
3) De draadloze verbinding zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
*2 Wanneer u de standaard SSID uit de fabriek niet gebruik, dan dient u uw SSID óf handmatig in te voeren of te selecteren uit een lijst van gedetecteerde SSID's.
*3 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te vinden die op de projector is ingesteld.
De coderingsleutel wordt altijd als "*******" getoond.
*4 Wanneer u een subnetmasker gebruikt dat klasse A, B en C uitsluit dient u dat in te stellen.
3.4 Wachtwoordverbinding (vervolg)
Wired LAN (Bedraad LAN.)
1) Voer de volgende informatie in voor de projector:
Subnet mask (Subnetmasker) *1:
255.255.255.128 (voorbeeld)
2) Klik op [Connect].
3) De verbinding met het netwerk zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 In het geval u het subnetmasker gebruikt dat klasse A,B en C uitsluit verschijnt dit scherm. Stel het subnetmasker in.
NOOT • Wanneer u netwerk instellingsinformatie van de projector wilt weten volg dan de volgende procedure om daar achter te komen:
1) Schakel de projector in en controleer of de projectorafbeelding op het scherm verschijnt.
2) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
3) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
4) Gebruik de ▲/▼ cursortoetsen om de MIU te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om de INFORMATIE te selecteren en druk op de ▶ cursortoets.
6) De instelling wordt getoond in het MIU-INFORMATIEVAK.
3.5 Handmatige configuratie.
Er zijn drie opties voor de handmatige configuratie:
- Profile (Profiel)
• History (Historie) - Configure Network Settings Manually (Het handmatig configureren van de netwerkinstellingen)
Het selecteren van een profielgegeven om het netwerk met de projector te verbinden. Het is noodzakelijk om de profielgegevens van tevoren op te slaan. (60)
1) Selecteer [Profile].
2) Kies een profielgegeven dat in het venster staat.
3) Klik op [Connect].
4) De verbinding met het netwerk zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
NOOT • Om de instellingen in een profielgegeven te controleren moet u de volgende stappen ondernemen:
1) Kies een profielgegeven dat u wilt controleren.
2) Verplaats de cursor naar het profielgegeven en klik met op de rechtermuistoets om een pop-up menu te laten verschijnen.
3) Selecteer "Eigenschappen" in het pop-up menu en klik op de linkermuistoets.
4) De instellingsinformatie van het geselecteerde profielgegeven wordt getoond.
- Wanneer de DHCP ingeschakeld is op de projector dan kan het zijn dat de netwerkverbinding tussen de projecter en PC niet gemaakt wordt omdat de IP-adressen verschillend kunnen zijn. Wanneer u de Profielverbinding wilt gebruiken, schakel de DHCP op de projector uit.
3.5 Handmatige configuratie (vervolg)
3.5.2 Historieverbinding.
"Live Viewer 3" kan netwerkinstellignen opslaan tijdens het verbinding maken met de projector als een historierecord. Daarna kan het selecteren van een historierecord het netwerk snel verbinden met de projector.
1) Selecteer [History].
2) Kies een historierecord dat in het venster staat.
3) Klik op [Connect].
4) De verbinding met het netwerk zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
Wanneer u een historierecord naar een profielgegeven wilt kopiëren, selecteer dan één van de historierecords en klik op Register to profile. De profielgegevens kunnen niet automatisch gewist worden.
NOOT • Het aantal historische records is maximaal 10 voor elke netwerkadaptor. Wanneer de 11de gegevens worden opgeslagen dan wordt het oudste van de 10 records overschreven.
- De gegevens en tijdinformatie in elke historierecord worden verneiuwe wanneer er een verbinding gemaakt wordt met het netwerk d.m.v. de historierecord.
- Wanneer de DHCP ingeschakeld is op de projector dan kan het zijn dat de netwerkverbinding tussen de projecter en PC niet gemaakt wordt omdat de IP-adressen verschillend kunnen zijn.
- Zelfs als u de profielverbinding gebruikt zal deze opgeslagen worden als een historierecord.
3.5 Handmatige configuratie (vervolg)
3.5.3 Handmatig configureren.
Al het instellen voor de netwerkverbinding tussen de projector en de PC wordt handmatig ingevoerd.
Selecteer [Configure Network Settings Manually] (Het handmatig configureren van de netwerkinstellingeen).
De handmatig in te voeren informatie verschilt afhankelijk van hoe u de projecter en de PC met elkaar wilt verbinden.
Draadloze LAN.
De vereiste informatie is afhankelijk van hoe u de verbinding tussen de projector en PC maakt.
- Directe verbinding tussen de projector en de PC (ad-hoc modus). (44)
- De projector is verbonden met een toegangspunt d.m.v. een LAN-kabel. (45)
- De projector is verbonden met een toegangspunt d.m.v. draadloze LAN. (46)
Wired LAN (Bedraad LAN.)
Wanneer u een bedrade LAN gebruikt, ga dan naar (47).
3.5 Handmatige configuratie (vervolg)
Directe verbinding tussen de projector en de PC (ad-hoc modus)
1) Voer de volgende informatie in die ingesteld is in de projector. *1
SSID : wireless (voorbeeld)
Encryption (Encryptie): WEP64bit
(voorbeeld)
Encryption key (Encryptiesleutel) *2:
********** (voorbeeld)
Mode (modus): ADHOC
3) Voer de volgende informatie in die ingesteld is in de projector. *1
192.168.1.10 (voorbeeld)
Subnet mask (Subnetmasker):
255.255.255.0 (voorbeeld)
5) De draadloze verbinding zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
*2 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te vinden die op de projector is ingesteld.
De coderingsleutel wordt altijd als “**********”.
3.5 Handmatige configuratie (vervolg)
De projector is verbonden met een toegangspunt d.m.v. een LAN-kabel.
1) Het instellen op het toegangspunt. *1
Voer de volgende informatie in.
SSID : WirelessAccessPoint (voorbeeld)
Encryptie: WEP64bit (voorbeeld)
Encryption key (Encryptiesleutel) *2:
********** (voorbeeld)
Modus (modus): INFRASTRUCTURE
3) Voer de volgende informatie in die ingesteld is in de projector. *3
192.168.1.10 (voorbeeld)
Subnet mask (Subnetmasker):
255.255.255.0 (voorbeeld)
5) De draadloze verbinding zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Neem contact op met de netwerkbeheerder om informatie te krijgen over het toegangspunt.
*2 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te controleren die op de projector is ingesteld. De coderingsleutel wordt altijd als “*******” getoond.
*3 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
3.5 Handmatige configuratie (vervolg)
De projector is verbonden met een toegangspunt d.m.v. draadloze LAN.
1) Het instellen op het toegangspunt. *1
Voer de volgende informatie in.
SSID : WirelessAccessPoint (voorbeeld)
Encryptie: WEP64bit (voorbeeld)
Encryption key (Encryptiesleutel) *2:
********** (voorbeeld)
Modus (modus): INFRASTRUCTURE
3) Voer de volgende informatie in die ingesteld is in de projector. *3
255.255.255.0 (voorbeeld)
5) De draadloze verbinding zal gemaakt worden.
Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Neem contact op met de netwerkbeheerder om informatie te krijgen over het toegangspunt.
*2 Wanneer u een versleuteling gebruikt dient u deze in te stellen. Neem contact op met de netwerkbeheerder om de coderingsleutel te controleren die op de projector is ingesteld. De coderingsleutel wordt altijd als “*******” getoond.
*3 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
3.5 Handmatige configuratie (vervolg)
Wired LAN (Bedraad LAN.)
1) Voer de volgende informatie in voor de projector: *1
IP Address (IP-adres): 192.168.1.10
(voorbeeld)
Subnet mask (Subnetmasker):
255.255.255.0 (voorbeeld)
3) De verbinding met het netwerk zal gemaakt worden. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
*1 Om de netwerkinstellingen op de projector te vinden, zie de NOOT. (40)
[probleemoplossing]
■ A network connection could not be established. (Er kon geen netwerkverbinding gemaakt worden.)
Windows voorkwam netwerkconfiguratie wijzigingen.
U kunt inloggen in Windows met de gebruikersautoriteit.
Klik op [OK] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/4a45faffde371dd7a8196dcffeed6d03631665748d5443f5ad83f6c5ecc83bba.jpg)
Neem contact op met de netwerkbeheerder. Log in Windows in met de autoriteit van Beheerder. Ga daarna weer verder met sectie 3.3.1 Installeer de "Live Viewer 3". (26)
3. Het gebruik van de Live-modus.
3.5 Handmatige configuratie (vervolg)
■ Automatic connection failed. (Automatische verbinding mislukt.)
De reden is omdat het IP-adres ingesteld in de projector het algemene adres is.
Vog de aanwijzingen op van de netwerkbeheerd en stel het IP-adres en subnetmasker in in de de "Live Viewer 3".
Klik na het invoeren van deze adressen op [Connect].
Als u de door u ingevoerde informatie wilt wissen, klik dan op [Reset].
NOOT • Wanneer het IP-adres dat u in de PC invoert gelijk is aan dat van die die ingesteld is op de projecter, verschijnter er een waarschuwingsbericht. Kies a.u.b. een IP-adres dan niet gebruikt wordt.
■ A Network Configuration Conflict exists. (Er is een netwerkconfiguratie conflict.)
Het bericht verschijnt wanneer het netwerkverbindingmodus dat u heeft ingesteld in de PC niet overeenkomt in met die van de projector.
Verifieer uw netwerkconfiguratie instelling op de projector en de PC.
Klik op [Exit] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
3.5 Handmatige configuratie (vervolg)
■ Are you sure you want to connect the selected projector? (Weet u zeker dat u verbinding wilt maken met de geselecteerde projector?)
Het bericht verschijnt wanneer de door u geselecteerde adaptor reeds gebruikt wordt voor een andere netwerkverbinding.
- Om verbindung te maken klik op [Yes]. Ga naar sectie 3.6 Bevestig de verbinding naar uw bestemming. (50)
- Om de verbindng niet te maken klik op [No] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
3.6 Bevestig de verbinding naar uw bestemming.
3.6.1 Verbinding en overbrengen.
Wanneer de netwerkverbinding gemaakt is dan wordt het "Connection to Projector successful" (Verbinding met de projector succesvol) scherm getoond.
Controleer of de juiste projector waarnaar u uw afbeelding naar toe wilt sturen, geselecteerd is door het op het scherm getoonde naam en IP-adres van de projector te controleren.
- Om afbeeldingen naar de projector te sturen, klik op [Yes]. Het overbrengen zal beginnen. Het is vereist om de MIU als invoerpoort en selecteer de Live modus in het MIU-menu in de projector om de overgebrachte afbeeldingen te tonen.
Zie 3.6.3 Het instellen van de Live modus.. (53)
- Om niet te sturen klik op [No] en het "Live Viewer 3" hoofdmenu wordt in de standby modus getoond. (De standby modus is de toestand waarin de draadloze verbinding gemaakt is maar er geen afbeeldingen overgebracht zijn.)
Het overbrengen kan beginnen wanneer u op de of knop klikt in het "Live Viewer 3" hoofdmenu.
Wanneer u wenst om de huidig verbindingsinstelling te gebruiken als profielgegeven voor Mijn verbinding vink het vakje voor [Register this setting to My Connection] (Registreer deze instelling bij Mijn verbinding).
[probleemoplossing]
■ This projector is currently in use (Presenting) by another user. (Deze projector is op dit moment in gebruik (presenterend) door een andere gebruiker.)
De projector waarnaar u uw afbeeldingen naar toe wilt sturen is bezet door een andere computer in de Presentatiemodus.
Klik op [OK] en het "Live Viewer 3" hoofdmenu wordt in de standby modus getoond. Probeer uw afbeeldingen opnieuw te versturen nadat de Presentatiemodus uitgeschakeld is.
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/2b096a65ce69a5e3c92e1fe4eafb28fd319b67fccc15260445f8c80b493b0231.jpg)
3.6 Bevestig de verbinding naar uw bestemming. (vervolg)
■ A Slideshow is currently running on the projector that you are trying to display to. (Er is op dit moment een Slide show bezig op de projector waarop u probeert weer te geven.)
De projector waarnaar u uw afbeeldingen naar toe wilt sturen is in de Slide show modus in de Presentatie ZONDER PC.
- Klik op [Yes] en de projector wordt omgeschakeld van de Slide showmodus naar de Live modus.
- Klik op [No] en de projector blijft in de Slide showmodus en het hoofmenu van "Live Viewer 3" wordt weergegeven in de standby modus op uw PC.
■ Are you sure you want to switch to Live Mode? (Weet u zeker dat u naar de Live Modus wilt overschakelen?)
De projector is niet in de Live modus gezet.
- Klik op [Yes] en de projector wordt omgeschakeld naar de Live modus.
- Klik op [No] en de projector blijft zoals deze is en het hoofmenu van "Live Viewer 3" wordt weergegeven in de standby modus op uw PC.
■ Weet u zeker dat u het invoerkanaal van de projector naar MIU wilt veranderen?
De projector is niet op MIU als invoerkanaal ingesteld.
- Klik op [Yes] en de projector wordt omgeschakeld naar MIU.
- Klik op [No] en de projector blijft zoals deze is en het hoofmenu van "Live Viewer 3" wordt weergegeven in de standby modus op uw PC.
3.6 Bevestig de verbinding naar uw bestemming. (vervolg)
3.6.2 Verbindingsfout.
Wanneer de verbinding met de projector niet gemaakt kon worden, dan verschijnt er een foute bericht: "De netwerkverbinding kon niet gemaakt worden".
Klik op [OK] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Klik op in het hoofdmenu en ga dan terug naar sectie 3.3.3 Verbinding maken met het netwerk.. (31)
NOOT • Wanneer u Mijn verbinding gekozen heeft, dan wordt "Live Viewer 3" afgesloten.
Controleer de netwerkinstelling en probeer opnieuw te verbinden vanaf sectie
3.3 Snelle verbinding met het netwerk.. (26)
[probleemoplossing]
■ De netwerkverbinding is geweigerd.
De projector heeft reeds het maximaal aantal netwerkverbindingen gemaakt.
de projector can met 5 PC's tegelijkertijd verbinding maken.
Klik op [OK] en daarna wordt het "Live Viewer 3" hoofdmenu weergeven hoewel de verbinding met het netwerk niet gemaakt is. Probeer na het ontkoppelen van een PC opnieuw verbinding te maken met het netwerk.
![HITACHI CP-X807W - [probleemoplossing] - 1](/content/2026/06/1150466/images/d5970408b308c16277e42cd436a3b66326875406aad76de0641771c7882b3e76.jpg)
3.6 Bevestig de verbinding naar uw bestemming. (vervolg)
3.6.3 Het instellen van de Live modus.
Deze setie is bedoeld om uit te leggen hoe om te schakelen naar de Live modus in de MIU op de projector d.m.v. de afstandbediening of een webbrowser.
vanaf Web-afstandbediening op een webbrowser:
1) Klik op [LIVE MODUS] knop.
(Zie sectie 4.1.11 Afstandbediening (85))
vanaf het OSD-menu d.m.v. de afstandbediening of het keypad op de projector.
1) Schakel de projector in en controleer of de projectorafbeelding op het scherm verschijnt.
2) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
3) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets of ENTER-knop om naar de optie te gaan.
4) Gebruik de ▲/▼ cursortoetsen om de MIU te selecteren en gebruik de ▶ cursortoets of ENTER-knop om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om de LIVE-MODUS te selecteren en druk op de ▶ cursortoets of ENTER-knop.
(Zie het 📄 MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
vanaf MIJN KNOP-functie.
1) Schakel de projector in en controleer of de projectorafbeelding op het scherm verschijnt.
2) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
3) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets of ENTER-knop om naar de optie te gaan.
4) Gebruik de ▲/▼ cursortoetsen om de OPTIE te selecteren en gebruik de ▶ cursortoets of ENTER-knop om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om het MIJN KNOP menu te selecteren en gebruik de ▶ cursortoets of ENTER-knop om naar de optie te gaan.
6) Selecteer 1 of 2 in het MIJN KNOP menu d.m.v. de ◀/► cursortoetsen. en gebruik daarna de ▲/▼ knoppen om de LIVE MODUS-function op de knop in te stellen.
(Zie het 📄 OPTIE Menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
3.7 Start "Live Viewer 3".
Wanneer u verbinding krijgt tussen uw projector en de PC, dan zal het "Live Viewer 3" hoofdmenu verschijnen op het PC-scherm.
In het hoofdmenu kunt u de instellingen configureren en de functies gebruiken om uw afbeeldingen naar de projector in de Live modus te versturen.
3.7.1 Het hoofdmenu en de bedieningsknoppen.
1) Menu Type
Er zijn twee typen hoofdmenu. Het gemakkelijke type en het geavanceerde type waar tussen gewisseld kan worden op het scherm.
- Wanneer de "Live Viewer 3" gestard wordt, wordt het laatst gebruikte menu weergegeven.
- Wanneer er geen netwerkverbinding tot stand is gebracht, dan zal het geavanceerde type weergegeven worden.
Het gemakkelijke type
Omschakelen naar het geavanceerde type
Het geavanceerde type
Afb. 3.7.1 a "Live Viewer 3" Hoofdmenu
2) Bedieningsknoppen.
① Startende vangknop.
Het overbrengen naar de projector wordt gestart en de afbeeldingen worden weergegeven in de Live modus.
De Weergavemodus zal eerst in de ENKEL PC-modus zijn. Daarna wordt de laatst weergegeven weergave modus gebruikt.
② Stopknop.
Het overbrengen van de afbeelding wordt gestopt.
NOOT • De afbeeldingen worden misschien niet weergegeven op het scherm als de Start/Stop knoppen herhaaldelijk geklikt worden.
3.7 Start "Live Viewer 3" (vervolg).
③ Holdknop
De afbeelding op het scherm wordt tijdelijk bevroren.
De laatste afbeelding voordat er op de knop geklikt werd blijft op het scherm.
U kunt de afbeeldinggegevens op uw PC wijzigen zonder het op het projectorscherm te laten zien.
④ Weergavemodusknop(57)
De knop schakelt tussen de ENKEL PC modus en de Multi PC modus.
⑤ Verbindingsknop
Het scherm om de verbindingsmous te selecteren wordt weergegeven.
Ga naar sectie 3.3.3. (31)
⑥ Optieknop
Het optiescherm wordt weergegeven.
⑦ Informatieknop
Informatie over de versie van "Live Viewer 3" wordt getoond.
⑧, ⑨ Afsluitknop
De verbinding met het netwerk wordt verbroken en "Live Viewer 3" wordt afgesloten.
⑩ Minimaliseerknop
Het hoofdmenu wordt afgesloten en het "Live Viewer 3" icoon wordt in de system tray van uw PC getoond. Wanneer er op het icoon dubbel geklikt wordt, dan zal het laatst gebruikte type van het hoofdmenu op het scherm getoond worden.
Verbonden De verbinding is verbroken
Niet aangesloten Hold
Afb. 3.7.1 b Systeem tray icoon.
3.7 Start "Live Viewer 3" (vervolg).
3.7.2 Het tonen van de status.
1) Indicator.
De indicator toont de volgende status:
| Indicator Status Aantekening | ||
 | Niet aangesloten | De netwerkverbinding met de projector is nog niet gemaakt. |
 | Hold | De netwerkverbinding is gemaakt maar het versturen van afbeeldingen is gepauzeerd. |
 | Verbonden | De netwerkverbinding is gemaakt en de afbeeldingen op de PC worden naar de projector verstuurd. |
 | De verbinding is verbroken | De netwerkverbinding naar de projector is verbroken. |
2) Status weergave in de Multi PC-modus.
Het icoon wordt aan de rechterzijde van de weergavemodusknoppen getoond. Één van de volgende iconen die gebruikt worden om aan te geven welk kwart van het scherm gebruikt wordt, wordt getoond.
| Status Statusicoon | |
| Er is geen PC op het scherm. |  |
| Er is één PC op het scherm. |  |
| Er zijn twee PC's op het scherm. |  |
| Er zijn drie PC's op het scherm. |  |
| Er zijn vier PC's op het scherm. |  |
NOOT • De statusweergave wordt elke drie seconden vernieuwd.
- Wanneer de status van de projecor niet verkregen kan worden, dan wordt deze niet weergegeven.
3.7 Start "Live Viewer 3" (vervolg).
3.7.3 Het omschakelen van de weergavemodus.
"Live Viewer 3" heeft de ENKEL PC-modus en de Multi PC-modus. De modi kunnen omgeschakeld worden in het hoofdmenu.
1) Klik op de in het hoofdmenu.
De onderstaande knoppen worden getoond.
2) Selecteer vanaf de ① tot de ⑤ knoppen en klik er op.
① Het omschakelen naar de ENKEL PC-modus: Uw afbeelding wordt op het volledige scherm getoond.
②-⑤ Het omschakelen naar de Multi PC-modus: Uw afbeelding wordt op een kwart van het scherm getoond, geïdentificeerd door de knop.
3) Het projectorscherm wordt teruggeschakeld naar de bovenstaande geselecteerde modus en het overbrengen van uw PC-afbeelding begint om uw afbeelding op het scherm te laten zien.
4) Het icoon i het hoofdmenu is vervangen door het door u geselecteerde icoon.
NOOT • Het overbrengen van de afbeelding wordt gestopt wanneer u op de ENKEL modusknop klikt terwijl de projector in de ENKEL PC-modus is of wanneer u één van de Multi-modusknoppen klikt die een kwart van het scherm tonen dat op dat moment uw PC-afbeeldingen in de Multi-PC-modus weergeeft.
- Wanneer de Multi-modus geselecteerd is, dan wordt het projectorscherm automatisch in 4 zones verdeeld.
- Wanneer de Presentatiemodus is ingesteld op de PC waarvan de afbeelding op dat moment op het scherm in de ENKEL PC-modus is, dan kan de knop op de andere PC's niet geklikt worden.
- Wanneer het kwartscherm dat de afbeeldingen die verstuurd worden vanaf van een andere PC geselecteerd wordt, dan wordt de netwerkverbinding met de PC verbroken.
(Zie het 📄 De MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids voor de functies op de projector.)
3.7 Start "Live Viewer 3" (vervolg).
3.7.4 Optiemenu.
Klikken op de Optieknop laat het optiemenu op het scherm verschijnen.
"Live Viewer 3" vangt het PC-scherm in JPEG-data en stuur de JPEG-data naar de projector. "Live Viewer 3" heeft twee opties die ieder een verschillende compressiesnelheid van JPEG-data hebben.
Overbrengingsnelheid
Snelheid is van groter belang dan de kwaliteit van de afbeelding. Het zorgt ervoor dat de JPEG-compressiesnelheid hoger is. Het scherm op de projecter wordt sneller geschreven omdat de overgebrachte data kleiner is, maar de kwaliteit van de afbeelding is slechter.
Afbeeldingskwaliteit
De kwaliteit van de afbeelding is van groter belang dan de snelheid. Het zorgt ervoor dat de JPEG-compressiesnelheid lager is. Het scherm op de projecter wordt langzamer geschreven omdat de overgebrachte data groter is, maar de kwaliteit van de afbeelding is beter.
② Cursor emulatie
Wanner de muiscursor (aanwijzer) op uw PC-scherm niet weergegeven wordt op het projectorscherm, vink het dan in het vak aan. De "Live Viewer 3" helpt u bij het vinden van de cursor op het scherm. Wanneer de cursor op het projectorscherm weergegeven wordt, vink deze dan niet aan.
3.7 Start "Live Viewer 3" (vervolg).
③ Presentatiemodus
In de single PC-modus kan de projector door één PC gebruikt worden en kan een toegangspoging van een andere PC blokkeren als de Presentatiemodus ingesteld is op "Live Viewer 3".
U hoeft zich tijdens het geven van de presentatie geen zorgen te maken dat een afbeelding op het scherm onverwachts omgeschakeld kan worden naar één verzonden door een andere PC.
Wanneer u deze wilt inschakelen vink het dan aan in het vakje.
NOOT • Wanneer de Multi PC-modus geselecteer is, dan is de instelling voor de Presentatiemodus ongeldig.
- Wanneer er omgeschakeld wordt van de Multi PC-mdous naar de ENKEL PC-modus dan is de Presentateimodus instelling van de PC geldig.
- De standaard instelling staat aan.
④ Toon de naam van de gebruiker.
Er kan een gebruikersnaam ingevoerd worden van maximaal 20 letters bestaande uit alfanumerieke karakters.
De gebruikersnaam kan weergegeven worden op het projectorscherm zo dat u er achter kunt komen wiens afbeelding op dit moment op het scherm staat.
(Zie het 📄 MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
Wanneer het vakje niet aangevinkt is dan wordt de informatie niet naar de projector verstuurd.
3.8 Profielgegevens.
3.8.1 Uitleg van de Profielgegevens.
De netwerkinstelling om de projector en de PC met elkaar te verbinden kan opgeslagen worden als profielgegeven. Zodra de gegevens opgeslagen zijn is het enige wat u hoeft te doen het selecteren van de gegevens om verbinding te maken met het netwerk. Het wordt aanbevolen wanneer dezelfde netwerkverbinding vaak gebruikt wordt.
3.8.2 Het maken van een profielgegeven.
De profielgegevens worden gemaakt op het Handmatige configuratiescherm. (41) Tot 10 profielgegevens kunnen opgeslagen worden voor elke netwerkadaptor.
1) Selecteer [Profile] en klik op [New].
2) Het "Maak een nieuwprofiel" venster verschijnt. Wanneer u reeds 10 profielgegevens gemaakt heeft, dan kunt u geen nieuwe maken totdat u opgeslagen gegevens wist.
Voer alle benodigde informatie in voor uw netwerkverbinding.
Als u de door u ingevoerde informatie wilt wissen, klik dan op [Clear].
3) Klik op [OK] en alle informatie is ingesteld. Als u het niet wilt opslaan, klik dan op [Cancel].
4) Het nieuwe profielgegeven wordt weergegeven in de profielenlijst als u drukt op [OK].
NOOT • Wanneer u een nieuw profielgegeven maakt dan wordt het sterk aanbevolen om te controleren of de nieuwe gegevens goed kunnen functioneren door de gegevesn in de Profielverbinding te selecteren. (41)
- Wanneer u een draadloze netwerkadaptor wijzigt op de projector of de PC maak dan een nieuw profielgegeven voor de adaptor.
3.8 Profielgegevens (vervolg)
3.8.3 Bewerken profielgevens.
Indien nodig, kan het profielgegeven bewerkt worden op het Handmatige configuratiescherm.
1) Selecteer [Profile] en klik op een van de in het venster staande gegevens.
2) Klik op [Edit].
3) Het "Bewerk profiel" venster verschijnt.
4) Bewerk de informatie die gewijzigd moet worden. Als u alle informatie in het venster wilst wissen, klik dan op [Clear].
5) Klik op [OK] nadat het bewerken afgerond is. Als u het niet wilt opslaan, klik dan op [Cancel].
6) Het bewerkte profielgegeven wordt opgeslagen en getoond in de profiellijst met de nieuwe informatiedatum wanneer u klikt op [OK].
NOOT • Wanneer u een profielgegeven bewerkt dan wordt het sterk aanbevolen om te controleren of de bewerkte gegevens goed kunnen functioneren door de gegevens in de Profielverbinding te selecteren. (41)
3.8 Profielgegevens (vervolg)
3.8.4 Het registreren van Mijn verbinding.
Één van de profielgegevens, welke vaak gebruikt wordt, kan geregisteerd worden als de Mijn verbindingsprofielgegeven. Zodra de gegevens zijn geregistreerd is het enige wat u hoeft te doen het selecteren van Mijn verbinding om verbinding te maken met het netwerk. (29)
1) Klik op [Mijn verbinding].
2) Het "Voeg Mijn verbinding toe" scherm zal verschijnen.
De huidig geselecteerde profielgegevens voor de Mijn verbinding wordt aangevinkt getoond in de lijst.
3) Selecteer één van de profielgegevens in het venster en vink deze aan.
De eerder gekozen gegevens worden afgevinkt.
4) Klik op [OK] en het venster wordt afgesloten. Wanneer u geen nieuwe wilt selecteren, klik dan op [Cancel].
NOOT • Wanneer u de Mijn verbinding niet wilt gebruiken, vink dan geen gegevens aan in het venster en klik op [OK].
- In de lijst worden alle profielgegevens getoond ongeacht welke netwerkadapter geselecteerd wordt. U kunt een profielgegeven dat niet voor de huidige geselecteerde netwerkadaptor bedoeld is registreren als de Mijn verbindingsprofielgegevens.
3.8 Profielgegevens (vervolg)
Ook kunt u een profielgegeven registreren bij Mijn verbinding wanneer er de netwerkverbinding tot stand gebracht is.
Wanneer de netwerkverbinding gemaakt is dan wordt het "Verbinding met de projector succesvol" scherm getoond. (50)
Wanneer u de huidige verbindingsinstelling voor Mijn verbinding wilt gebruiken, vink dan het vakje aan voor [Registreer deze instelling bij Mijn verbinding]. en wanneer het geen probleem is om de huidige gegevens voor Mijn verbinding te overschrijven, klik dan op [OK].
Een nieuw profielgegeven wordt aangemaakt en geregistreerd als Mijn Verbindingsprofielgegevens.
NOOT • Wanneer er reeds 10 profielgegevens zijn, dan kan het aanvinkvakje niet meer aangevinkt worden. Wis één van de bestande profielgegevens.
- De profielnaam voor de opgeslagen gegevens wordt automatisch door "Live Viewer 3" toegewezen. De naam zal verschijnen aan de rechterkant van het aanvinkvakje.
4. Beheer met webbrowsersoftware.
Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.
Het configureren en besturen van de projector via een webbrowser.
U kunt de projector aanpassen of besturen via een netwerk door een webbrowser vanaf een PC te gebruiken die aangesloten is op hetzelfde netwerk.
E-mail waarschuwingen
De projector kan automatisch een waarschuwing versturen naar gespecificeerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.
Projectorbeheer m.b.v. SNMP.
Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software.
Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecificeerde PC te sturen.
Event agenda.
U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.
e-SHOT (afbeeldingsoverdracht) weergave
De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.
Opdrachtenbeheer via het netwerk.
De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.
4.1 Het configureren en besturen van de projector via een webbrowser
U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.
- Wanneer JavaScript is uitgeschakeld in uw webbrowser dan moet u JavaScript inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript in te schakelen.
- Het wordt aanbevolen om alle webbrowser updates te installeren. Het wordt met name aanbevolen dat om met SSL te kunnen communiceren alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren anders wordt de webbrowser-interface wellicht niet correct weergegeven.
En wanneer u een eerdere Internet-Explorer-versie gebruikt, dan logt de browser tijdens bewerkingen na 50 seconden uit.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
Tijdens het configureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.
| Optie Beschrijving Beheerder | Gebruiker | ||
| Network Information | Toont de huidige netwerkconfiguratie instellingen van de projector. | √ | √ |
| Network Settings | Toont en configureert de netwerkinstellingen. | √ n.v.t. | |
| Port Settings | Toont en configureert de communicati epoortinstellingen. | √ n.v.t. | |
| Mail Settings | Toont en configureert de e-mailadresinstellingen. | √ n.v.t. | |
| Alert Settings | Toont en configureert storings- & waarschuwingsberichten. | √ n.v.t. | |
| Schedule Settings | Toont en configureert de planningsinstellingen. | √ n.v.t. | |
| Date/Time Settings | Toont en configureert de datum en tijdinstellingen | √ n.v.t. | |
| Security Settings | Toont en configureert wachtwoorden en andere beveiligingsinstellingen. | √ n.v.t. | |
| Projector Control Bestuurd de projector. √ √ | |||
| Remote Control | Bestuurd de projector zoals een IR-afstandbediening. | √ | √ |
| Projector Status | Toont en configureert de huidige projectorstatus. | √ | √ |
| Network Restart | Reset de netwerkverbinding van de projector. | √ n.v.t. | |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.1 Inloggen
Zie het volgende voor het configureren of besturen van de projector via een webbrowser.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op Enter of klik op de knop "Go" knop. Het scherm in Afb. 4.1.1a wordt weergegeven.
2) Voer uw ID en wachtwoord in en klik op [Logon].
Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.
| Optie ID Wachtwoord | |
| Beheerder Administrator | |
| Gebruiker User |
Wanneer het inloggen succesvol is dan zal of Afb. 4.1.1 b of Afb. 4.1.1 verschijnen.
Afb. 4.1.1 b "Inloggen met een Beheerder-ID"
Afb. 4.1.1 C "Inloggen met een Gebruikers-ID"
3) Klik op de gewenste functie- of configuratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.2 Network Information (Netwerkinformatie)
Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.
Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (66)
Toont de huidige netwerkconfiguratie instellingen van de projector.
| Optie Beschrijving | |
| Projector Name Toont de instellingen van de projectornaam. | |
| DHCP Toont de DHCP-configuratie instellingen. | |
| IP Address Toont het huidige IP-adres. | |
| Subnet Mask Toont het subnetmasker. | |
| Default Gateway Toont de standaard gateway. | |
| MAC Ethernet Toont het ethernet MAC-adres. | |
| MAC Wireless | Toont het draadloze LAN MAC-adres. |
| NOOT • MAC-draadloos wordt niet weergegeven als de NETWERK MODUS ingesteld is op BEDRAAD zelfs als de draadloze netwerkkaart er ingedaan is. (MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids) | |
| Firmware Date | Toont het netwerk firmware tijdstempel. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID. |
| Firmware Version | Toont het netwerk firmware versienummer. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.3 Network Settings (Netwerkinstellingen)
Toont en configureert de netwerkinstellingen.
| Optie Beschrijving | ||
| Network Mode Selecteer de “Wired” of “Wireless” netwerkmodus. | ||
| IP Configuration Configureert de netwerkinstellingen. | ||
| DHCP ON Schakelt DHCP in. | ||
| DHCP OFF Schakelt DHCP uit. | ||
| IP Address | Configureert het IP-adres wanneer de DHCP uitgeschakelt is. | |
| Subnet Mask | Configureert het subnetmasker wanneer de DHCP uitgeschakelt is. | |
| Default Gateway | Configureert de standaard gateway wanneer de DHCP uitgeschakelt is. | |
| Projector Name | Configureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !"#$%&'()*+,-./;;<=>?@[]^_^~{|}~ en spatie | |
| sysLocation (SNMP) | Configureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden. | |
| sysContact (SNMP) | Configureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden. | |
| DNS Server Address Configureert het DNS-serveradres. | ||
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Wireless Mode Selecteer "AD-HOC of "Infrastructure". | |
| CH(Communication channel) | Selecteer een gebruikskanaal tussen "1" en "11".NOOT • Afhankelijk van het land waarin zich bevindt kunnen de kanalen variëren. Bovendien, afhankelijk van het land of regio waarin u zich bevindt kan het van u geëist worden om een draadlzoe netwerkkaart te gebruiken dat voldoet aan de standaarden van het land respectievelijk regio. |
| Speed(Communication speed) | Selecteer communicatiesnelheid. |
| Encryption Selecteer de gegevenscoderingsmethode. | |
| WEP Key | Invoer WEP-sleutel, welke dezelfde lengte heeft zoals gedfinieerd door WEP. Wanneer er "64bit" of "128bit" geselecteerd is, voer dan 10 respectievelijk 26 karakters in. Alleen de cijfers "0" tot "9" en e letter "a" t/m "f" (zowel kleine als hoofdletters) kunnen gebruikt worden.Voer de serie in met paren van twee. Het wordt aangevuld met 0 als de totale lengte niet klopt. |
| WPA Passphrase | Voer de WPA Passphrase in. Beschikbaar aantal invoerbare karakters is van 8 tot 63. Alleen letters, cijfers en de volgende symbolen kunnen gebruikt worden.!"#%&'()*+,-./;;<=>?@[]\^_`~ en spatie |
| SSID | Kies een SSID uit de lijst Wanneer het nodig is om uw unieke SSID in te stellen, selecteer dan [Aangepast] en stel dan uw eigen SSID in met in achtneming van de onderstaande regels. De maximale invoer van karakters is 32.Alleen het alfabet, cijfers en de volgende symbolen kunnen gebruikt worden:!"#%&'()*+,-./;;<=>?@[]\^_`{}~ en spatie. |
Klik op [Apply] om de instellingen op te slaan.
NOOT • De nieuwe configuratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de configuratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.
- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.
- De WEP-sleutel, de WPA passphrase en de SSID instellingen worden niet ingesteld wanneer er ongeldige karakters gebruikt worden.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.4 Port Settings (Poortinstellingen)
Toont en configureert de communicatiepoortinstellingen.
| Optie Beschrijving | ||
| Network Control Port1 (Port:23) | Configureert opdrachtenbeheerpoort 1 (Poort 23). | |
| Authentication | Klik op [Inschakelen] Vink het vakje aan om poort 23 te gebruiken. | |
| Network Control Port2 (Port:9715) | Configureert opdrachtenbeheerpoort 2 (Poort 9715). | |
| Authentication | Klik op [Inschakelen] Vink het vakje aan om poort 9715 te gebruiken. | |
| SNMP Port Configureert de | SNMP-poort. | |
| Port open | Klik op [Inschakelen] vink het vakje aan om SNMP te gebruiken. | |
| Trap address | Configureert de bestemming van de SNMP-vastlegging in het IP-formaat. | |
| SMTP Port Configureert de | SMTP-poort. | |
Klik op [Apply] om de instellingen op te slaan.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Send mail | Klik op [Inschakelen] Vink het vakje aan om de e-mailfunctie te gebruiken. Configureer de voorwaarden voor het versturen van e-mail onder de Waarschuwingsinstellingen. |
| SMTP Server IP Address | Configureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in deNetwerkinstellingen. De maximale lengte van een host of domeinnaam is tot 255 karakters. |
| Sender E-mail address | Configureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn. |
| Recipient E-mail address | Configureert het e-mailadress van één tot vijf ontvangers.U kunt ook [AAN] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn. |
Klik op [Apply] om de instellingen op te slaan.
NOOT • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].
- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.6 Alert Settings (Waarschuwingsinstellingen)
Toont en configureert de instellingen voor de storings- & waarschuwingsinstellingen.
| Waarschuwingsoptie Beschrijving | |
| Cover Error De lampdekse | is niet goed vastgezet. |
| Fan Error De ventilatie functioneer niet. | |
| Lamp Error | De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is. |
| Temp Error | Er bestaat de mogelijkheid dat het binnenste deel verwarmd is. |
| Air Flow Error De interne temperatuur is aan het stijgen. | |
| Lamp Time Error Lampoverluchttijd. | |
| Cold Error | Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is. |
| Filter Error Fiteroverluchttijd. | |
| Other Error | Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer. |
| Schedule Execution Error | Planuitvoeringsfout. (75) |
| Lamp Time Alarm Lampoverluchttijdalarminstelling. | |
| Filter Time Alarm Filteroverluchttijdalarminstelling. | |
| Transition Detector Alarm | Transitie detectoralarm. (OPTIE menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids) |
| “CHANGE THE LAMP” is displayed. | “CHANGE THE LAMP” wordt weergegeven. |
| Cold Start | De hoofdstroomschakelaar is ingeschakeld.(Uit → standby modus) |
| Authentication Failure | De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap. |
Zie de "Oplossingen vinden" in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
De Alarmeringsopties worden getoond in het onderstaande.
| De optie Beschrijving | |
| Alarm Time | Stelt de alarmtijd in.(Alleen het Lamptijdalarm en het Filtertijdalarm.) |
| SNMP Trap | Klik op [Inschakelen] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen. |
| Send Mail | Klik op [Inschakelen] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Koude start en Het verifiëren is mislukt..) |
| Mail Subject | Configureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 255 alfanumerieke karakters zijn.(Behalve Koude start en Het verifiëren is mislukt..) |
| Mail Text | Configureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Koude start en Het verifiëren is mislukt..) |
Klik op [Apply] om de instellingen op te slaan.
NOOT • Het starten van de e-mail voor filterstoring is afhankelijk van de instelling FILTERBERICHT in het onderdeel SERVICE van het OPTIEMENU welke de periode bepaald tot wanneer het filterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de filtertimer de 50, 100, 200, 300, 400, 500, 600, 700 of 800 passeerd gebaseerd op de configuratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERBERICHT op SCHAKEL UIT is ingesteld. (OPTIE menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
- Lamptijdalarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfigureerd werd via de webpagina, dan wordt de e-mail verstuurd.
- Lamptijdalarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal filteruren deze drempelwaarde overschrijdt dan wordt deze e-mail verstuurd.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.7 Schedule Settings (Agenda instellingen)
| Optie Beschrijving | |
| Daily Configureert het dagelijkse schema. | |
| Sunday Configureert het schema van zondag. | |
| Monday Configureert het schema van maandag. | |
| Tuesday Configureert het schema van dinsdag. | |
| Wednesday Configureert het schema van woensdag. | |
| Thursday Configureert het schema van donderdag. | |
| Friday Configureert het schema van vrijdag. | |
| Saturday Configureert het schema van zaterdag. | |
| Specific date No.1 | Configureert het schema van de specifieke datum (nr. 1). |
| Specific date No.2 Configureert het schema van de specifieke datum (nr. 2). | |
| Specific date No.3 Configureert het schema van de specifieke datum (nr. 3). | |
| Specific date No.4 Configureert het schema van de specifieke datum (nr. 4). | |
| Specific date No.5 Configureert het schema van de specifieke datum (nr. 5). | |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
De dagelijske en wekelijkse gebeurtenisopties worden in het onderstaande getoond.
| Optie Dagelijkse | & Wekelijkse beschrijving |
| Schedule | Klik op [Enable] vink het vakje aan om het schema in te schakelen. |
| Schedule List Toont het huidige schema. | |
De specifieke datumgebeurtenissen worden getoond in het onderstaande.
| Optie Specifieke | datum (nr. 1 - 5) beschrijving |
| Schedule | Klik op [Enable] vink het vakje aan om de gespecificeerde datum (No.1-5) programmering in te schakelen. |
| Date (Month/Day) Configure | eert de maand en datum. |
| Schedule List | Toont het schema van de huidige specifieke datum (nr. 1 - 5). |
Klik op [Apply] om de instellingen op te slaan.
Klik om extra functies en gebeurtenissen toe te voegen op [Add] en stel de volgende opties in:
| Optie Beschrijving | |
| Time Configureert de tijd om opdrachten uit te voeren. | |
| Command[Parameter] | Configureert de uit te voeren opdrachten. |
| Power Configureert de parameters voor het stroombeheer. | |
| Input Source | Configureert de parameters voor het verwisselen van de invoer. |
| Display Image | Configureert de parameters voor het tonen van overdrachtsgegevens. |
Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.
Klik op [Delete] om opdrachten uit de schemalijst te wissen.
Klik op [Reset] om alle opdrachten uit de schemalijst te wissen.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.8 Date/Time Settings (Datum/tijdinstellingen)
Toont en configureert de datum en tijdinstellingen.
| Optie Beschrijving | |||
| Current Date | Configureert de huidige datum in het jaar/maand/dag formaat. | ||
| Current Time | Configureert de huidige tijd in het uur:minuut:sconde formaat. | ||
| Daylight Savings Time | Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in: | ||
| Start | Configureert de datum en tijd wanneer de daglicht besparingstijd begint. | ||
| Month | |||
| Week | |||
| Day | |||
| Time | |||
| hour | |||
| minute | |||
| End | Configureert de dag van de week wanneer de daglicht besparingstijd begint (zo, ma, di, wo, do, vr, za). | ||
| Time | |||
| end | |||
| Month | |||
| Week | |||
| Day | |||
| Time | |||
| hour | |||
| minute | |||
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Time difference | Configureert het tijdsverschil. Stel hetzelfde tijdsverschil in als die die op uw PC is ingesteld. Indien u onzeker bent, raadpleeg dan u uw IT-beheerder. |
| SNTP | Vink het [ON] vakje aan om datum en tijd van de SNTP-server te ontvangen en stel de volgende opties in: |
| SNTP Server IP Address | Configureert het SNTP-serveradres in IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in deNetwerkinstellingen. De maximale lengte van een host of domeinnaam is tot 255 karakters. |
| Cycle | Configureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uren: minuten). |
Klik op [Apply] om de instellingen op te slaan.
NOOT • Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.
- om de SNTP-functie in te schakelen moet het tijdsverschil ingeschakeld zijn.
- De projector zal de datum en tijd verkrijgen van de SNTP-server en voorbij gaan aan tijdsinstellingen wanneer de SNTP is ingeschakeld.
- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.9 Security Settings (Beveiligingsinstellingen)
Toont en configureert wachtwoorden en andere beveiligingsinstellingen.
| Optie Beschrijving | |
| Administrator authority | Configureert de Beheerder-ID en wachtwoord. |
| Administrator ID | Configureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn. |
| Administrator Password | Configureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn. |
| Re-enter Administrator Password | Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in. |
| User authority Configureert de Gebruikers-ID en wachtwoord. | |
| User ID | Configureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn. |
| User Password | Configureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn. |
| Re-enter User Password | Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | ||
| Network Control | Configureert het Verificatiewachtwoord voor de opdrachtenbeheer. | |
| Authentication Password | ||
| Re-enter Authentication Password | ||
| SNMP | Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt. | |
| Community name | ||
| FTP Configureert de FTP-gebruiker en wachtwoord. | ||
| User | ||
| Password | ||
| Re-enter Password | ||
Klik op [Apply] om de instellingen op te slaan.
NOOT • Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.10 Projector Control (Projectorbesturing)
De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projectorschermmenu.
Selecter een optie door de pijltjestoetesen omlaag en omhoog op de PC te gebruiken.
De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.
NOOT • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Vernieuwen] knop te drukken.
Bestuurd de projector.
| Optie Beschrijving | |
| Main | |
| Power Schakelt de stroom aan/uit. | |
| Input Source Selecteert de invoerbron. | |
| Picture Mode Selecteert de afbeeldingsmodusinstelling. | |
| Blank On/Off Schakelt leeg aan/uit. | |
| Mute Schakelt dempen aan/uit. | |
| Freeze Schakelt Freeze aan/uit. | |
| Magnify | Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt.Het variabele bereik:• Voor een RGB, HDMI of MIU-signaal 0-48• Voor een video, componenten of s-videosignaa 0-16 |
| Picture | |
| Brightness Pas de helderheidsinstelling aan. | |
| Contrast Pas de contrastinstelling aan. | |
| Gamma Selecteert de gamma instelling. | |
| Color Temp Selecteer de kleurentemperatuurinstelling. | |
| Color Pas de kleureninstelling aan. | |
| Tint Pas de tintinstelling aan. | |
| Sharpness Past de scherpte aan. | |
| Active Iris Selecteert de actieve irisinstelling. | |
| MyMemory Save | Slaat Mijn geheugengegevens op. |
| MyMemory Recall | Roept Mijn geheugengegevens op. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Image | |
| Aspect Selecteert de aspectinstelling. | |
| Over Scan Pas de over scan instelling aan. | |
| V Position Past de verticale positie aan. | |
| H Position Past de horizontale positie aan. | |
| H Phase Past de horizontale fase aan. | |
| H Size Past de horizontale grote aan. | |
| Auto Adjust Execute Voert de automatische aanpassing uit. | |
| Input | |
| Progressive Selecteert de progressieve instelling. | |
| Video NR Selecteert de videoruisonderdrukking instelling. | |
| 3D-YCS Selecteert de 3D-YCS instelling. | |
| Color Space Selecteert de kleurruimte. | |
| Component Selecteert de component terminalinstelling. | |
| C-Video Format Selecteert de videoformaatinstelling. | |
| S-Video Format Selecteert de S-videoformaatinstelling. | |
| HDMI | Selecteert de HDMI-instelling. |
| Frame Lock-RGB1 | Schakelt de frame lock-RGB1 functie aan/uit. |
| Frame Lock-RGB2 | Schakelt de frame lock-RGB2 functie aan/uit. |
| Frame Lock-HDMI | Schakelt de frame lock-HDMI functie aan/uit. |
| RGB in-1 | Selecteert het RGB1 invoersignaaltype. |
| RGB in-2 | Selecteert het RGB2 invoersignaaltype. |
| Setup | |
| Auto Keystone Execute | Voert de automatische trapeziumvervormingscorrectie uit. |
| Keystone V | Past de verticale trapeziumvervormingsinstelling aan. |
| Keystone H | Past de horizontale trapeziumvervormingsinstelling aan. |
| Whisper Selecteer der fluistermodus. | |
| Mirror | Selecteert de spiegelstatus. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
| Optie Beschrijving | |
| Audio | |
| Volume Pas de volumeinstelling aan. | |
| Treble Past de Hoge Tonen instelling aan. | |
| Bass Past de Lage Tonen instelling aan. | |
| SRS WOW Selecteert de SRS WOW instelling aan. | |
| Speaker Schakelt de ingebouwde luidspreker aan/uit. | |
| Audio-RGB1 Wijst de AUDIO-RGB1 invoerpoort toe. | |
| Audio-RGB2 Wijst de AUDIO-RGB2 invoerpoort toe. | |
| Audio-HDMI Wijst de AUDIO-HDMI-invoerpoort toe. | |
| Audio-Video Wijst de AUDIO-VIDEO-invoerpoort toe. | |
| Audio-S-Video Wijst de AUDIO-S-VIDEO-invoerpoort toe. | |
| Audio-Component Wijst de AUDIO-COMPONENT-invoerpoort toe. | |
| Audio-MIU Wijst de AUDIO-MIU-invoerpoort toe. | |
| HDMI-Audio Selecteert de HDMI-instelling. | |
| Screen | |
| Language Selecteert de taal voor de OSD. | |
| Menu Position V Past de verticale menupositie aan. | |
| Menu Position H | Past de horizontale menupositie aan. |
| Blank | Selecteer der blankmodus. |
| Startup | Selecteert de schermstartupmodus. |
| MyScreen Lock | Zet de Mijn scherm lockfunctie aan/uit. |
| Message | Schakelt de berichtenfunctie aan/uit. |
| Option | |
| Auto Search Schakelt de automatische signalenzoekfunctie aan/uit. | |
| Auto Keystone | Schakelt de automatische trapeziumvervormingscorrectiefunctie aan/uit. |
| Auto on | Schakelt de auto berichtenfunctie aan/uit. |
| Auto off | Configureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt. |
| My Button-1 | Wijst de functies toe aan de MIJN KNOP1 knoppen op de meegeleverde afstandbediening. |
| My Button-2 | Wijst de functies toe aan de MIJN KNOP2 knoppen op de meegeleverde afstandbediening. |
| Remote Receiv. Front | Schakel de afstandsbedieningontvanger aan de voorkant in/uit. |
| Remote Receiv. Rear | Schakel de afstandsbedieningontvanger aan de achterkant in/uit. |
| Remote Receiv. Top | Schakel de afstandsbedieningontvanger aan de bovenkant in/uit. |
| Remote Freq. Normal | Schakelt de externe besturingsignaal frequentie normaal in/uit. |
| Remote Freq. High | Schakelt de externe besturingsignaal frequentie hoog in/uit. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
De Service optie in Projector Control wordt alleen getoond wanneer u inlogt met de Beheerder-ID.
De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control menu. Klik op [Quit Presenter Mode].
| Optie Beschrijving | |
| Service | |
| Quit Presenter Mode Verlaat verplicht de Presentatiemodus. | |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.11 Remote Control (Afstandbediening)
U kunt uw webbrowser gebruiken om de projector te besturen.
- Probeer niet om de projector tegelijkertijd met de afstandsbediening en via uw webbrowser te besturen. Het kan besturingsfouten veroorzaken bij de projector.
De functies op de gebundelde afstandsbediening worden toegewezen aan het Webafstandsbedieningscherm.
| Optie Beschrijving | |
| POWER | Heeft dezelfde functie toegewezen gekregen als de AAN/UIT-knop. |
| RGB | Heeft dezelfde functie toegewezen gekregen als de RGB-knop. |
| VIDEO | Heeft dezelfde functie toegewezen gekregen als de VIDEO-knop. |
| BLANK | Heeft dezelfde functie toegewezen gekregen als de BLANK-knop. |
| FREEZE | Heeft dezelfde functie toegewezen gekregen als de FREEZE-knop. |
| MUTE | Heeft dezelfde functie toegewezen gekregen als de DEMPEN-knop. |
| MENU | Heeft dezelfde functie toegewezen gekregen als de MENU-knop. |
| UP Heeft dezelfde functie toegewezen gekregen als de ▲-knop. | |
| DOWN Heeft dezelfde functie toegewezen gekregen als de ▼-knop. | |
| LEFT Heeft dezelfde functie toegewezen gekregen als de ◀-knop. | |
| RIGHT Heeft dezelfde functie toegewezen gekregen als de ▶-knop. | |
| ENTER | Heeft dezelfde functie toegewezen gekregen als de ENTER-knop. |
| RESET | Heeft dezelfde functie toegewezen gekregen als de RESET-knop. |
| PAGE UP | Heeft dezelfde functie toegewezen gekregen als de PAGE UP-knop. |
| PAGE DOWN | Heeft dezelfde functie toegewezen gekregen als de PAGE DOWN-knop. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
Deze functies in het PRESENTATIE ZONDER PC-menu worden toegewezen aan het Webafstandsbedieningscherm.
| Optie Beschrijving | |
| LIVE MODE | Het selecteren van deze optie stelt de projector in op de "Live modus". |
| THUMBNAIL | Het selecteren van deze optie stelt de projector in op de "Miniatuurmodus". |
| SLIDE SHOW | Het selecteren van deze optie stelt de projector in op de "Slide showmodus". |
| DIRECTORY | Het selecteren van deze optie stelt de projector in op de "Directorymodus". |
NOOT • De Webafstandbediening ondersteunt geen herhalingsfunctie die een actie uitvoert tijdens het ingedrukt houden van een knop.
- Aangezien de herhalingsfunctie niet beschikbaar is dient u de knop zo veel keer als u nodig vindt in te drukken.
- Zelfs als u de knop voor enige tijd ingedrukt houdt, zal de webafstandbediening uw verzoekopdrachten één voor één versturen. Laat de knop los en druk er nogmaals op.
- Wanneer [POWER] knop ingedrukt wordt dan verschijnt er een bericht om de operatie te bevestigen. Wanneer u het wenst uit te schakelen drukt u op [OK] druk anders op [CANCEL].
- [PAGE DOWN] en [PAGE UP] knoppen kunnen niet gebruikt worden op de Webafstandsbediening als muisemulatiefunctie van de projector.
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.12 Projector Status (Projectorstatus)
Toont en configureert de huidige projectorstatus.
| Optie Beschrijving | |
| Error Status Toont de huidige foutstatus. | |
| Lamp Time Toont de gebruikstijd van de huidige lamp. | |
| Filter Time Toont de gebruikstijd van de huidige filter. | |
| Power Status Toont de huidige stroomstatus. | |
| Input Status Toont de huidige invoersignaalbron | |
| Blank On/Off Toont de huidige Blank aan/uit status. | |
| Mute Toont de huidige Dempen aan/uit status. | |
| Freeze Toont de huidige Freezestatus. |
4.1 Het configureren en besturen van de projector via een webbrowser (vervolg)
4.1.13 Network Restart (Netwerk reset)
| Optie Beschrijving | |
| Restart | Reset de netwerkverbinding van de projector om de nieuwe configuratie instellingen te activeren. |
NOOT • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of configureren via een webbrowser. Wacht 10 seconden of langer na het klikken van de [Restart] knop om weer in te loggen.
- Het inlogmenu (67) verschijnt na het opnieuw starten van de netwerkverbinding van de projector als de DHCP op SCHAKEL IN staat.
Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu (67).
4.2 E-mail waarschuwingen
De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt
NOOT • Er kunnen tot vijf e-mailadressen opgegeven worden.
- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.
Mailinstellingen (72)
Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser configureren. Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP-poort te openen.
5) Klik op [Apply] om de instellingen op te slaan.
6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 4.1.5 Mail Settings (Mailinstellingen) (72) voor meer informatie.
7) Klik op [Apply] om de instellingen op te slaan.
NOOT • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecificeerde adressen:
Onderwerp :Test Mail <Projectornaam>
Tekst :Send Test Mail
Date <Testdatum>
Time <Testtijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>
4.2 E-mail waarschuwingen (vervolg)
8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te configureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 4.1.6 Waarschuwingsinstellingen (73) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.
Storings- en waarschuwings-e-mails krijgen het volgende formaat:
Onderwerp :
Tekst : <Mail text>
Date <Storings-/waarschuwingsdatum>
Time <Storings-/waarschuwingstijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>
4.3 Projectorbeheer m.b.v. SNMP.
Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.
NOOT • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.
- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.
SNMP-instellingen (71)
Configureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken: Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SNMP-poort te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.
5) Klik op [Security Settings] in het hoofdmenu.
6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.
7) Configureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfigureerd moet worden.
8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.
9) Klik op [Apply] om de instellingen op te slaan.
4.4 Agenda schema
De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.
NOOT • U kunt de volgende besturingsgebeurtenissen inplannen: IN/UIT schakelen, Invoerbron en Overgebrachte afbeeldingweergave.
- De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.
- Er zijn 3 soorten Planning: 1) dagelijks 2) wekelijks en 3) op een specifieke datum. (75)
- De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specifieke datum, 2) wekelijks) en 3) dagelijks.
- Er zijn maximaal vijf specifiek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specifieke dag nr. 1' heeft prioriteit voor 'Specifieke dag nr. 2' enz.)
- Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (77)
4.4 Agenda schema (vervolg)
Planningsinstellingen (75)
Planingsinstellingen kunnen geconfigureerd worden vanaf een webbrowser.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifieke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik op [Add] om een nieuwe gebeurtenis aan te maken. Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen. Klik om terug te gaan naar de vorige pagina op de [Cancel] knop te drukken.
8) Klik op [Delete] wanneer u een schema wilt wissen.
Er zijn drie soorten planning:
1) Dagelijks: Voer de gespecificeerde operatie elke uit op een gespecificeerd tijdstip.
2) Zondag \~Zaterdag: Voer de gespecificeerde operatie uit op het specificeerd tijdstip op een bepaalde dag van de week.
3) Specifieke datum: Voer de gespecificeerde operatie uit op de gespecificeerde datum en tijd.
NOOT • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Inschakelen" planning opgeslagen is. • Wanneer de planningsfunctie gebruikt wordt, dan moet het stroomsnoer op de projector en het stopcontact aangesloten zijn en moet de aan/uit-schakelaar aan staan, [ | ]. De planningsfunctie functioneer niet als de aan/uit-knop uitgeschakeld is [O] of wanneer er over het stroomsnoer gestruikeld wordt. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.
4.4 Agenda schema (vervolg)
Datum/tijdinstellingen (77)
De datum/tijd-instelling kan aangepast worden via een webbrowser.Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie. Zie sectie 4.1.8 Datum/tijdinstellingen voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.
NOOT • De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de volgende aanwijzingen te volgen m.b.t. het vervangen van de batterij. (Interne klokbatterij in de Gebruiksaanwijzing (beknopt).)
- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.
4.5 e-SHOT (afbeeldingsoverdracht) weergave
De projector kan een afbeelding in een SD-geheugenkaart of USB-kaart dat overgebracht is via het netwerk afbeelden. (Afb. 4.5)
D["Bar segment: A: ~160, B: ~130, C: ~180"]
end
subgraph Year 2006
E["Bar segment: A: ~190, B: ~220, C: ~250"]
end
subgraph Year 2007
F["Bar segment: A: ~210, B: ~250, C: ~300"]
end
Afb. 4.5 Afbeeldingsoverdracht.
e-SHOT overdracht vereist een exclusieve applicatie voor uw PC. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor aanwijzingen.
Om de overgebrachte afbeelding te tonen, selecteer de e-SHOT optie in het MIU-menu. Zie voor meer informatie de beschrijving van de e-SHOT optie van het MIU-menu. (MIU-menu in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
NOOT • Ondersteunde bestandstypen zijn: JPEG, Bitmap en PNG.
- Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.
- Het afbeeldingsbestand kan ook weergegeven worden d.m.v. de planningsfunctie vanaf de webbrowser. Zie de sectie 4.4 Schemaplanning (92) voor meer informatie.
4.6 Opdrachtenbeheer via het netwerk.
U kunt de projector configureen en besturen via het netwerk d.m.v RS-232C-opdrachten.
Communicatiepoort.
De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:
TCP #23
TCP #9715
Opdrachtenbeheerinstellingen (71)
Configureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.
Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:
1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.
4.6 Opdrachtenbeheer via het netwerk. (vervolg)
Wanneer de verificatie instelling ingeschakeld is, dan zijn de volgende instellingen nodig.
7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verificatiewachtwoord in.
* Zie NOOT.
9) Klik op [Apply] om de instellingen op te slaan.
NOOT • Het Verificatiewachtwoord is hetzelfde voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715).
4.6 Opdrachtenbeheer via het netwerk. (vervolg)
Opdrachtformaat.
Opodrachtformaten verschillen per communicatiepoort.
- TCP #23
U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verificatie wanneer verifiëren ingeschakeld is.
| Antwoord Foutcode | ||
| 0x1F 0x04 0x00 | ||
- TCP #9715
Stuur gegevensformaat
Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.
| Kop | Gegevenslengte | RS-232C-opdracht Checksum | Verbindings-IDa |
| 0x02 0x0D | 13 bytes 1 byte | 1 byte |
Kop → 0x02, Vast
Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast)
RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes)
Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum.
Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)
4.6 Opdrachtenbeheer via het netwerk. (vervolg)
Antwoordgegevensformaat
De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.
| Antwoord Verbindings-ID | |
| 0x06 1 byte |
| Antwoord Verbindings-ID | |
| 0x15 1 byte |
| Antwoord F | outcode Verbindings | s-ID |
| 0x1C 2 bytes | 1 byte |
| Antwoord Gegevens Verbindings-ID | ||
| 0x1D 2 bytes 1 byte | ||
| Antwoord Statuscode Verbindings-ID | ||
| 0x1F | 2 bytes | 1 byte |
| Antwoord | Verificatiefoutcode | Verbindings-ID | |
| 0x1F | 0x04 | 0x00 | 1 byte |
4.6 Opdrachtenbeheer via het netwerk. (vervolg)
De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.
Verificatie
De projector accepteert geen opdrachten zonder verificatiesucces wanneer verifiëren is ingeschakeld. De projector gebruik een uitdagend reactie type verificatie met een MD5 (Message Digest 5) algoritme.
Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifiëren ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verificatiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.
Het volgende is een voorbeeld als het Verificatiewachtwoord "wachtwoord" is en de random 8 bytes "a572f60c" zijn.
1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verificatiewachtwoord "wachtwoord" aan elkaar en het wordt "a572f60cwachtwoord".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Voeg deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe van de opdrachten en verstuur de gegevens.
Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verificatiefout ontvangen worden.
NOOT • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verificatiegegevens voor dezelfde aansluiting worden overgeslagen.
5. Presentatie ZONDER PC.
5.1 Uitleg van de Presentatie ZONDER PC
De Presentatie ZONDER PC leest de afbeeldingsgegevens van de oplagmedia die in de SD-kaartgleuf of AUX I/O-poort gestoken is en toont de afbeelding in één van de volgende modi:
De Presentatie ZONDER PC kan gedaan worden in het OSD-menu in het projectorscherm of via een webbrowser in uw op de projector aangesloten PC via een netwerk.
Deze eigenschap stelt u in staat om uw presentatie te houden zonder uw PC.
- Miniatuurmodus (103)
- Volledige schermmodus (107)
- Slide showmodus (109)
- Directory Tree overzicht (111)
5.1 Uitleg van de Presentatie ZONDER PC (vervolg)
[Ondersteunde opslagmedia]
• SD-geheugenkaart.
• USB-geheugen (USB-geheugentype, USB-harddisk en USB-kaartlezertype)
NOOT • USB-geheugenlezers (adaptor) die meer dan 1 USB-gleuf hebben worden niet ondersteunt (als de adaptor erkent wordt als meerdere apparaten die aangesloten zijn).
- USB-hub wordt niet ondersteunt.
- Beveiligd USB-geheugen wordt niet ondersteunt.
- Sommig SD-geheugenkaarten en USB-geheugens werken misschien niet correct.
- De SDHC (4GB enz) SD-geheugenkaart wordt niet ondersteund. Een kaart tot 2GB wordt ondersteund.
- De SD-geheugenkaart en het draadloze netwerkkaart (optie) kunnen niet tegelijkertijd er ingestoken worden.
- Wees voorzichtig met het er in- en er uithalen van de de SD-geheugenkaart en het USB-geheugen.
(Het gebruik van een USB-geheugen/Het gebruik van een SD-kaart van de Gebruiksaanwijzing (beknopt).)
[Ondersteund formaat]
• FAT12, FAT16 en FAT32
• NTFS wordt niet ondersteund. NOOT
[Ondersteund bestandsformaat]
- JPEG (.jpeg, .jpg) * Progressief wordt niet ondersteunt.
- Bitmap (.bmp) * 16bit-modus en gecomprimeerde bitmap wordt niet ondersteunt.
- PNG (.png) * Geïinterlacede PNG wordt niet ondersteunt.
- MPEG4 (.mp4) * De ondersteunde bit resolutie is minder dan 1Mbps in Eenvoudig profiel.
De ondersteunde resolutie is minder dan VGA.
Het ondersteunde audioformaat is alleen AAC.
5.2 Miniatuurmodus
De Miniatuurmodus toont de op SD OF USB-opslagmedia opgeslagen afbeeldingen in een miniaturenscherm. Maximaal 12 afbeeldingen worden er weergegeven op een scherm.
Wanneer u wesnt kunt u naar de Volledige scherm- of Slide showmodus gaan nadat u een aantal afbeeldingen in de Miniatuurmodus geselecteerd heeft.
![THUMBAIL [SD] PRESENTATIE ZONDER PC MENU VERNEUWEN SLIDE SHOW START #1 STOP #399 INTERVAL 10s MODUS EEN KEER SPEEL Miniatuurmenu Geselecteerde afbeelding Miniatuurafbeeldingen ENTER, PYES](/content/2026/06/1150466/images/7a2ebd031f7299e1b059b1875786a58649cb8cbe411301b4b7f5c7b716cda6c3.jpg)
Afb. 5.2 Miniatuurmodus.
5.2.1 Het starten van de miniatuurmodus
De Miniatuurmodus kan gestart worden vanaf het OSD-menu op de projector of vanaf een webbrowser op uw PC.
vanaf het OSD-menu.
1) Sla JEPG of andere ondersteunde bestandsformaten op (102) in de root directory in SD of USB-opslagmedia.
2) Doe de SD-geheugenkaart in de SD-kaartgleuf op de projector of het USB-geheugen in de AUX-I/O-poort op de projector. (☐ Het gebruik van een USB-geheugen/Het gebruik van een SD-kaart van de Gebruiksaanwijzing (beknopt).)
3) Druk op de MENU-knop op de afstandsbediening of de ▲/▼/◄/► - knoppen op de projector om het menu op het scherm te laten verschijnen.
4) Gebruik de ▲/▼ cursortoetsen om het Geavanceerde menu te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
5) Gebruik de ▲/▼ cursortoetsen om de MIU te selecteren en gebruik de ▶ cursortoets om naar de optie te gaan.
5.2 Miniatuurmodus (vervolg)
6) Gebruik de ▲/▼ cursortoetsen om de PRESENTATIE ZONDER PC-MODUS te selecteren en druk op de ▶ cursortoets.
![MENU [RGB 1] FOTO BEELD INPUT INSTELLING AUDIO SCHERM OPTIE MIU SNELMENU LIVE MODUS INSTELLING LIVEMODUS PRESENTATIE ZONDER PC INSTELLEN PROJECTORNAAM e-SHOT INFORMATIE SERVICE KIEZEN](/content/2026/06/1150466/images/01d6e374ca9594d578a3f6ec3a3b0e3ca647a026c63b5b1dce66784249b67705.jpg)
7) Gebruik de ▲/▼ cursortoetsen om de MINIATUUR te selecteren en druk op de ▶ cursortoets om het uit te voeren. De afbeelding in Afb. 5.2 wordt op het scherm weergegeven.
vanaf een webbrowser.
1) Sla JEPG of andere ondersteunde bestandsformaten op (102) in de root directory in SD of USB-opslagmedia.
2) Doe de SD-geheugenkaart in de SD-kaartgleuf op de projector of het USB-geheugen in de AUX-I/O-poort op de projector. (☐ Het gebruik van een USB-geheugen/Het gebruik van een SD-kaart van de Gebruiksaanwijzing (beknopt).)
3) Sluit de projector en uw PC via het netwerk aan. (11 of 16 of 26)
4) Start een webrowser en login op de projector. (67)
5) Selecteer de afstandsbediening in het hoofdmenu om het afstandsbedieningscherm op uw PC te laten verschijnen.
6) Selecteer de MINIATUUR en klik erop. De afbeelding in Afb. 5.2 wordt op het scherm weergegeven.
5.2 Miniatuurmodus (vervolg)
5.2.2 Bediening d.m.v. knoppen of toetsen
U kunt de afbeeldingen in het miniatuurscherm besturen met de afstandbediening, het keypad of de webbrowser. De volgende functies kunnen ondersteund worden wanneer er een miniatuur afgebeeld wordt.
| De functies van de knoppen. | Functies | ||
| De afstandsbediening | Het keypad op de projector. | Webafstandsbediening in browser. | |
| ▲/▼/◄/► | ▲/▼/◄/► | UP/DOWN/LEFT/RIGHT | Beweeg de cursor |
| PAGE UPPAGE DOWN | - | PAGE UPPAGE DOWN | Wisselt van pagina |
| ENTER INPUT ENTER | Toont de geselecteerde afbeelding op het volledige scherm. | ||
| MENU - MENU | Toont het PRESENTATIE ZONDER PC menu. | ||
* Deze functies zijn niet toegankelijk wanneer het OSD-menu van de projector getoond wordt.
NOOT • De miniatuurmodus toont maximaal 12 afbeeldingen op 1 pagina.
- Het is niet mogelijk om de invoerpoort te veranderen met de INPUT-knop wanneer MINIATUUR, SLIDE SHOW of DIRECTORY weergegeven worden.
- Toon het OSD-menu vande projector voordat de invoerpoort verandert wordt.
- Een aantal fouticonen wordt weergegeven in de Miniatuurmodus.
Dit bestand schijnt defect of van een niet ondersteund formaat te zijn.
De bestandsnaam bestaat in het afspeellijstbestand (115) maar het daadwerkelijke bestand bestaat nergens.
5.2 Miniatuurmodus (vervolg)
5.2.3 Bediening van het Miniatuurmenu.
Aan de rechterzijde van het Miniatuurscherm bevindt zich het Miniatuurmenu.
1) PRESENTATIE ZONDER PC MENU:
Beweeg de cursor naar het PRESENTATIE ZONDER PC MENU en druk op de ▶ cursortoets op de afstandsbediening of de projector of RIGHT op de Webafstandsbediening. Het PRESENTATIE ZONDER PC menu verschijnt.
2) VERNIEUWEN:
Beweeg de cursor naar VERNIEUWEN en druk op de ▶ cursortoets op de afstandsbediening of de projector of RIGHT op de Webafstandsbediening. Er verschijnt dan een waarschuwingsbericht voor VERNIEUWEN. VERNIEUWEN is een functie die de afspeellijst initialiseert. (115) Wanneer u het initialiseert wordt het miniatuurscherm vernieuwt en worden de afbeeldingen in hun oorspronkelijke formaat weergegeven.
Om het te initialiseren moet u op ENTER op de afstandsbediening of Webafstandsbediening of INPUT op de projector drukken.
Om uit het miniatuurmenu te gaan moet u op ESC op de afstandsbediening, de ◀ cursortoets op de projector of de LEFT-knop op de Webafstandsbediening drukken.
NOOT • Wanneer u het initialiseert dan worden de instellingen voor de Slide show en draaien ook geïntialiseerd.
- Wannee de opslagmedia beschermd is, dan kan de afspeellijst niet geïntitialiseerd worden.
- Als de opslagmedia onvoldoende ruimte heeft om de nieuwe afspeellijst op te slaan, dan kan de afspeellijst niet geïntitialiseerd worden.
- Zie voor de andere functies in het menu de Slide show. (109)
De Volledige schermweergave (Afb. 5.3) tooont een volledige weergave van een afbeelding. Om een volledige schermweergave te krijgen dient u op de ENTER-knop op de afstandsbediening of de INPUT-knop op het keypad te drukken of te klikken op [ENTER] op de Webafstandbediening als het afbeeldingsbestand geselecteerd is in de Miniatuurmodus of Directory Tree View.
De volgende functies kunnen ondersteund worden in de Volledige schermmodus.
| De functies van de knoppen. *1) | Functies | ||
| De afstandsbediening | Het keypad op de projector. | Webafstandsbediening in browser. | |
| ▲/▼ of ◀/▶ *2) | ▲/▼ of ◀/▶ *2) | UP/DOWN or LEFT/RIGHT *2) | • Roteert de afbeelding 90 graden met de klok mee of tegen de klok in.Zodra de afbeelding geroteerd is, blijft de hoekinformatie in de afspeellijst zelfs als er naar een andere modus geschakeld wordt. (Miniatuur of Slide showmodus).Om terug te gaan naar het origineel, roteer terug naar de beginhoek of wis het afspeellijstbestand in de geheugenkaart.(115)• Beweegt de schuifbalk voor- of achteruit. |
| ENTER INPUT | ENTER | (vanaf de Miniatuurmodus) toont miniatuur. | |
| MENU - MENU | Toont het PRESENTATIE ZONDER PC menu. | ||
*1) Deze functies zijn niet toegankelijk wanneer het OSD-menu van de projector getoond wordt.
*2) De functie voor het toetsenpaar wordt geselecteerd in het TOETSENCONFIG. menu (108)
NOOT • Het is niet mogelijk om de invoerpoort te veranderen met de INPUT-knop of keypad wanneer MINIATUUR, SLIDE SHOW of DIRECTORY weergegeven worden.
- Toon het OSD-menu vande projector voordat de invoerpoort verandert wordt.
- Het kan zijn dat de afbeelding niet goed weergegeven wordt bij het begin of einde van het afspelen van het MP4-bestand.
5.3 Volledige schermmodus (vervolg)
U kunt het afbeeldingsbestand weergeven in het door u gewenste formaat.
2) Druk op de ENTER-knop op de afstandsbedieing, de ▶ cursortoets op het Keypad of RIGHT op de Webafstandsbediening.
3) het WEERGAVEFORMAAT-menu verschijnt.
4) Selecteer het door u gewenste WEERGAVEFORMAAT.
- WERKELIJK: Toont de afbeelding op ware grootte. Geeft de afbeelding weer in het midden van het scherm als de ware grootte kleiner is dan het schermformaat.
Toont alleen het midden van de afbeelding als de ware grootte groter is dan het schermformaat.
• NORMAAL: Toont de afbeelding voor het maximale formaat op het scherm en behoudt het oorspronkelijke aspect behouden.
• VOLLEDIG: Toont de afbeelding in volledige schermgrootte. Het oorspronkelijke aspect zal gewijzigd worden in weergave in volledig grootte.
Het animatiebestand wordt altijd afgespeeld in de VGA-modsu als de resolutie groter dan VGA is.
Het animatiebestand wordt altijd in het midden van het scherm afgespeeld als de resolutie kleiner is dan VGA.
U kunt de TOETS-configuratie van 2 vooringestelde voorbeelden die toegewezen zijn aan de ▲/▼/◄/► cursortoetsen in de Minituurmodus.
1) Selecteer TOETSCONFIG. in PRESENTATIE ZONDER PC.
2) Druk op ▶ knop.
3) Het TOETSCONFIG-menu verschijnt.
4) Selecteer het KEY CONFIG. voorbeeld.
• voorbeeld A: ◀ : vorige afbeelding ▶ : volgende afbeelding
▲ : naar rechts roteren ▼ : naar links roteren
• voorbeeld B: ◀ : naar links roteren ▶ : naar rechts roteren
▲ : vorige afbeelding ▼ : volgende afbeelding
5.4 Slide showmodus
U kunt de Slide show afspelen met het projectormenu. Selecteer de SLIDE SHOW in het PRESENTATIE ZONDER PC menu en druk op de ENTER/ ▶ knop op de afstandbediening of de ▶ knop op het Keypad. De Slide show zal dan beginnen.
U kunt de Slide show ook afspelen door te klikken op [SLIDE SHOW] knop op de Webafstandbediening te drukken.
De Slide showmodus (Afb. 5.4) toont een volledige schermafbeelding en schakelt de afbeelding om met tijdsintervallen ingesteld in Weergavetijd. De Weergave tijd kan ingesteld worden door de Afspeellijst (115) en het menu. (110)
Afb. 5.4 Slide showmodus
De volgende functies kunnen toegankelijk zijn wanneer er een miniatuur afgebeeld wordt.
| De functies van de knoppen. | Functies | ||
| De afstandsbediening | Het keypad op de projector. | Webafstandsbediening in browser. | |
| ENTER INPUT | ENTER Toont miniatuur. | ||
| MENU - MENU | Toont het PRESENTATIE ZONDER PC menu. | ||
* Deze functies zijn niet toegankelijk wanneer het OSD-menu van de projector getoond wordt.
NOOT • Het is niet mogelijk om de invoerpoort te veranderen met de INPUT-knop wanneer MINIATUUR, SLIDE SHOW of DIRECTORY weergegeven worden.
- Toon het OSD-menu vande projector voordat de invoerpoort verandert wordt.
- Afbeeldingen kunnen weergegeven worden wanneer deze in opgenomen zijn in de afspeellijst.
- Een afbeelding kan niet weergegeven worden in miniatuur als ze niet is opgenomen in de afspeellijst. (115)
- Wanneer de SLIDE SHOW-modus ingesteld is op ÉÉN KEER dan blijft de laatste dia van de presentatie op het scherm totdat de ENTER-kno op de afstandbediening of Webafstandbediening ingedrukt wordt of wanneer de INVOER-knop op de projector ingedrukt wordt.
5.4 Slide showmodus (vervolg)
U kunt de Slide show afspelen op de door u gewenste configuratie. Configureer de SLIDE SHOW opties in MINIATUUR.
1) START # : Stel het beginnummer in van de Slide show.
2) STOP # : Stel het eindnummer in van de Slide show.
3) INTERVAL : Stel de tijdsinterval in van de Slide show.
4) MODUS : Selecteer de Slide showmodus.
ÉÉN KEER: Speel de Slide show één keer af.
EINDELOOS: Speel de Slide show eindeloos af.
5) PLAY : Speel de Slide show af.
Het wordt afgeraden om de tijdsinterval erg kort, bijvoorbeeld enkele seconden, omdat het langer dan enkele seconden kan duren om een afbeelding te lezen en af te beelden wanneer een afbeeldingsbestand opgeslagen is in een erg diep gelaagde directory of als er zeer veel bestanden zijn opgeslagen in dezelfde directory.
NOOT • De instellingen van de Slide show worden opgeslagen in het
"slidemode.txt" bestand dat opgeslagen is in de opslagmedia. Als het bestand niet bestaat, dan wordt het automatisch gegenereerd.
- De START #, STOP #, INTERVAL en MODUS worden idoor het miniatuurmenu één keer ingesteld, deze instelling heeft een hogere prioriteit dan de Afspeellijst.
- Wanneer de opslagmedia schrijfbeveiligd is of het "slidemode.txt" een alleen-lezen type bestand is, dan is het onmogelijk om de instellingen van de Slide Show the wijzigen.
- Wanneer u de prioriteit wilt vrijgeven, wis dan het "slidemode.txt" bestand uit de directory.
5.5 Directory Tree overzicht
U kunt de directory weergeven met het projectormenu. Selecteer DIRECTORY in het PRESENTATIE ZONDER PC-menu. En druk op de ENTER /▶-knop op de afstandbediening of ▶ knop of Keypad. De directory zal dan getoond worden.
U kunt ook de directory weergeven door op [DIRECTORY] te klikken op de Webafstandbediening.
De Directory Tree View (Afb. 5.5) toont alle mappen en bestanden (inclusief niet ondersteunde bestandsformaten) in de geheugenkaart als een tree view. Het afdrukvoorbeeld wordt in de linkerbovenhoek van de directory tree view getoond. In het geval van een filmbestand wordt er een initiele frame als preview getoond. Er wordt geen preview getoond als het een map of een niet ondersteund bestandsformaat betreft.
Als er een toonbaar bestand geselecteer is en de ENTER-knop op de afstandsbediening is ingedrukt, dan schakelt het over naar een volledige schermafbeelding.
Als er een directory bestand geselecteer is en de ENTER-knop op de afstandsbediening is ingedrukt, dan schakelt het over naar een miniatuur overzicht of de geselecteerde map.
U kunt ook de volledige schermafbeelding of de miniatuur bekijken door op de [ENTER] knop op de Webafstandbediening te drukken.
Afb. 5.5 Directory Tree overzicht
5.5 Directory Tree overzicht (vervolg)
De volgende functies kunnen toegankelijk zijn wanneer er een directory afgebeeld wordt.
| De functies van de knoppen. | Functies | ||
| De afstandsbediening | Het keypad op de projector. | Webafstandsbediening in browser. | |
| ▲/▼ | ▲/▼ | UP/DOWN | Beweegt de geselecteerde optie omhoog of omlaag. |
| ► ► RIGHT | Opent de afgesloten map. | ||
| ◄◄ LEFT Sluit de map. | |||
| PAGE UP PAGE DOWN | - | PAGE UP PAGE DOWN | Wisselt tussen pagina's wanneer niet de gehele directory view tree weergegeven kan worden. |
| ENTER INPUT ENTER | Toont een geselecteer bestand als een voorbeeldafdruk in de volledige schermmodus. Het niet ondersteunde bestandsformaat kan niet geopend worden. Als het afdrukvoorbeeld weergegeven wordt en de ENTER-knop wordt ingedrukt dan wordt er terug gekeerd naar de directory tree view. Als de directory (map) geselecteerd wordt dan gaat het over in de miniatuurmodus. | ||
| MENU - MENU Toont het menu. | |||
* Deze functies zijn niet toegankelijk wanneer het OSD-menu van de projector getoond wordt.
NOOT • Het is niet mogelijk om de invoerpoort te veranderen met de INPUT-knop wanneer MINIATUUR, SLIDE SHOW of DIRECTORY weergegeven worden.
- Toon het OSD-menu vande projector voordat de invoerpoort verandert wordt.
- Alleen alfanumeriek karakters kunnen gebruikt worden voor de directory- en bestandsnaam.
- Deze Directory Tree View is in staat om tot 10 lagen diep te tonen. De bestanden en mappen die meer dan 10 lagen diep zitten, kunnen niet weergegeven worden. Sommige bestanen en directories worden niet getoond als er teveel zijn. Wis in dergelijke gevallen enkele bestanden in de directory of enkele directories in de geheugenkaart.
5.5 Directory Tree overzicht (vervolg)
[Bestandsinformatieweergave]
In het Directory Tree overzichtscherm wordt de volgende informatie getoontd als bestandsinformatie:
Afbeelding (foto afbeelding)
- Bestandsformaat ("JPEG-afbeelding", "PNG-afbeelding" of "BMP-afbeelding")
- Tijdstempel (Wanneer het bestand gemaakt is)
- Bestandsformaat (bestandsgrootte)
- Afbeeldingsformaat (bestandsresolutie)
Filmbestand (speelfilm)
- Bestandsformaat ("MP4-film")
- Tijdstempel (Wanneer het bestand gemaakt is)
- Bestandsformaat (bestandsgrootte)
- Filmformaat (bestandsresolutie)
- Filmtijd (Speeltijd)
Niet-ondersteund bestandsformaat
- Bestandsformaat ("bestand")
- Tijdstempel (Wanneer het bestand gemaakt is)
- Bestandsformaat (bestandsgrootte)
Directory
- Bestandsformaat ("directory")
- Tijdstempel (Wanneer de directory gemaakt is)
5.6 "Presentatie ZONDER PC" foutbericht
Er verschijnt een foutbericht onder een specifieke voorwaarde tijdens de "Presentatie ZONDER PC" modus. Het verschijnt aan de onderkant en het grijze deel van het scherm.
"Presentatie ZONDER PC" foutberichtenlijst.
| Foutbericht Fout | inhoud Weergavemodus | |
| Bestand niet gevonden. | Het weer te geven bestand bestaat niet. | De Volledige schermmodus (vanuit de Miniatuurmodus) en de Slide showmodus. |
| Illegale afspeellijst. | De afspeellijst is defect. (Een bestand van meer dan 64kB, meer dan 1022 karakters per regel in het bestand of regelinvoercode storing) | De Slide showmodus |
5.7 Afspeellijst
De Afspeellijst is in een DOS-formaat tekstbestand wat de volgorde van de afgebeelde afbeeldings- of filmbestanden in de miniatuurmodus of slide show bepaalt.
De naam van het afspeellijstbestand is: "imagelistdir.txt". Het wordt in elke map gecreëerd wanneer de Presentatie ZONDER PC weergegeven wordt. De timing van de afspeellijst creatie is wanneer de Presentatie ZONDER PC weergegeven wordt in de directory wat geen enkel afspeel afspeelbestand heeft. De afspeellijst wordt gemaakt in de getoonde directory.
De afspeellijst is te bewerken op de PC. De afspeeltijd en rotatie informatie bij de slide show kunnen ingesteld worden op basis van specifieke instellingen. Het is natuurlijk mogelijk om bepaalde afbeeldingsbestanden niet zichtbaar te maken in een afspeellijst door 1 regel die verwijst naar het bestand in de afspeellijst te wissen. Het is ook mogelijk om een toegevoegde afbeelding te zien gebaseerd op het toevoegen van een afbeeldingsbestandsnaam en de naam van het pad van de bestemming om op te slaan in de afspeellijst.
[Voorbeeld van het toevoegen van een bestand]
Padnaam/padnaam/.../bestandsnaam, tijd, rotatie informatie)
images/photo1/img001.jpg
images/photo1/img002.jpg, 2000
images/photo1/img003.jpg, 500, rot1
images/photo1/img004.jpg
images/photo1/img005.jpg, 500, rot2
Het nummer na de extensie is de weergave tijd van de slide show. Het kan ingesteld worden tussen 0 en 999900 (ms), de minst incrementele invoer is 100 ms. Het einde van de weergave tijd betekent rotatie informatie. 90 graden met de klok mee wordt rot1, rot2 en rot3. (Wanneer er geen rotatie is, specificeer dan niet of specificeer rot0.) Bij de weergave tijd en rotatie informatie dient "," gebruikt te worden als scheiding.
⚠ LET OP • Het maximaal aantal karakters in afspeellijst in 1 regel is 1024 waaronder de regelinvoer. Wanneer deze overschreden wordt dan wordt de afspeellijst ongeldig en foutief.
- De maximale grote van de Afspeelijst is 64kb. Wanneer het dit overschrijdt, dan wordt het ongeldig.
- De Afspeellijst kan tot 999 afbeeldingsbestanden bevatten. Wanneer het dit overschrijdt, dan worden alleen de eerst 999 bestanden gebruikt.
-
Wanneer er een afbeeldingsbestand wordt toegevoegd aan de geheugenkaart en deze moet zichtbaar zijn op het scherm, wis dan de bestaande afspeellijst in de geheugenkaart.
-
Probleemoplossing
| Probleem | Waarschijnlijke oorzaak | Dingen om te controleren | Paginareferentie | ||
| Geen afbeelding | De projector is niet ingeschakeld. | Staat de lamp van de projector aan? | *17 | ||
| De invoerbron van de projector is niet omgeschakeld naar MIU. | Is de projector naar MIU omgeschakeld? | *18 | |||
| Draadloos / bedraad | Live-modus | De projector waarmee u een verbinding wilt maken is nergerns op de lijst van beschikbare projectors gevonden. | De netwerkinstellingen vande PC en/of projector zijn niet goed ingesteld. | Controleer de netwerkinstellingen van zowel de PC en de projector. Wanneer u de instellingen van de projector verandert, schakel dan de projector uit en daarna weer in. Wanneer u eenvouwdigweg de projector in de STANDBY-modus zet en het daarna weer inschakelt kan het zijn dat de nieuwe instellingen geen effect hebben. | 10 |
| Zwak radiosignaal | • Zet de PC en de projector dichterbij elkaar.• Radiogolven gaan niet door staal en beton (stalen deuren, enz.) | - | |||
| Er kan niet gecommuniceerd worden | De projector is niet in de Live modus. | Controleer de modus in het MIU-menu om er voor te zorgen dat het in de juiste modus is. | 53 | ||
| De geprojecteerde afbeelding is nogal langzaam in vergelijking met die op de PC. | De projector is niet in staat om dynamische afbeelding zoals PowerPoint® animatie op volle snelheid door te sturen. | Probeer het prioriteitsniveau van de Vang prestaties te verhogen. Het kan de snelheid een beetje verhogen. | 58 | ||
| "Optimize Performance" staat ingesteld op "Image quality" | Probeer "Optimize Performance" naar "Transmission speed" over te zetten. | 58 | |||
(z.o.z.) * Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids.
- Probleemoplossing (vervolg)
| Probleem | Waarschijnlijke oorzaak | Dingen om te controleren | Referentiepagina | ||
| Draadloos / bedraad | Live-modus | Veel interferentie in de afbeeldingen. | "Optimize Performance" staat ingesteld op "Transmission speed" | "Optimize Performance" naar "Image quality" | 58 |
| Er verschijnen twee cursors. | Achtereenvolgend worden de cursor van de PC en projector getoond. | Schakel de cursor emulatie van "Live Viewer 3" uit. | 58 | ||
| Er verschijnt geen cursor. | Sommige PC's vertonen geen cursor in "Live Viewer 3". | Schakel de cursor emulatie van "Live Viewer 3" in. | 58 | ||
| ZONDER PC | Er verschijnt geen informatie nadat het massaopslag apparaat ingesteld is op de Miniatuur-of Directorymodus. | De modusinstelling is niet vernieuwd nadat het apparaat ingesteld werd. | Selecter of de Miniatuurmodus of de Directorymodus nogmaals, het Presentatie ZONDER PC-menu weergevend. | 103, 111 | |
| Wireless | Er kan niet gecommuniceerd worden | Het draadloze netwerkkaart is niet in de projector gestoken of de geheugenkaart zit er nog in. | Steek de draadloze netwerkkaart die meegeleverd werd met uw projector in de module. | *12 | |
| Er bevindt zich nog een projector of iets ander dat dezelfde draadloze instelling heeft. | Probeer het SSID en IP-adres te wijzigen. | 69*59 | |||
| Wired LAN (Bedraad LAN.) | Er kan niet gecommuniceerd worden | De netwerkinstellingen vande PC en/of projector zijn niet goed ingesteld. | Controleer de netwerkinstellingen van zowel de PC en de projector. | 11-14, 41 | |
| Het draadloze netwerkkaart zit in de projector. | Verwijder de SD-draadloze netwerkkaart uit de projector (u kunt niet zowel de draadloze als de bedrade LAN-verbindingen tegelijkertijd gebruiken). | *58 | |||
| Overige-Informatie van de projector naar de PC is niet correct of incompleet.- De projector reageert niet.- De afbeelding op het scherm is bevroren. | De communicatie tussen de projector en de PC verloopt niet goed.De MIU-functies van de projector functioneren niet goed. | Probeer het op te lossen met "MIU HERSTART" in het menu SPEC.INST.W. onder het MIU-menu. | *64 | ||
- Specifications
| Optie Specificaties | |
| Bestandsformaat JPEG | , PNG, Bitmap en MPEG4 |
| Besturingsoftware | Speciale PC applicatie en webbrowser |
| Overeenkomend protocol | TCP/IP, DHCP-client en HTTP-server |
| Netwerk | Draadloze LAN (IEEE802.11b/g)(Ad-hod en Infrastructuremodi)Ethernet (100Base-TX/10Base-T) |
| Veiligheid | WEP (64/128bit), WPA-PSK/PSK2 (TKIP/AES), SSID |
| Operationele omgeving PC-applicatie. | OS: Windows® XP Home Edition/ ProfessionalWindows® 2000 Professional Service Pack 4CPU: Pentium III 600MHz of hoger aanbevolen.Geheugengrootte: 64MB of meer,128MB of meer in het geval van XP.Video RAM: 4MB required (8MB aanbevolen)HDD: 10MBCD-ROM driveWebbrowser: Internet Explorer 5.5 of later |
| SD-geheugenkaart | SD-geheugenkaart (overeenkomende kaart is nog niet bevestigd.) |
| Draadloze netwerkkaart | C-guys SD-Link11g |
| USB | USB1.0 host massaopslag klasse SBC/BOT typeDe volgende USB-geheugens kunnen gelezen/beschreven worden.- USB-geheugentype- Kaartlezertype(Overeenkomende kaart is nog niet bevestigd.) |
8. Garantie en naverkoopservice.
Wanneer er zich een probleem voordoet met het apparaat, lees dan "6. Probleemoplossing" (116) eerst en bekijk alle voorgestelde controle punten. Neem daarna, als het probleem zich nog voordoet, contact op met uw dealer of servicebedrijf. Ze zullen u vertellen dat de garantievoorwaarden van toepassing zijn.
Projector
CP-X807
- Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids
- Over deze handleiding
- WAARSCHUWING
- ⚠️ VOORZICHTIG
- Erkenning handelsmerk
- Projecto
- Gebruiksaanwijzing - Veiligheidshandleiding
- Waarschuwingssymbolen
- LET OP
- Toegepaste symbolen
- Veiligheidsmaatregelen
- Gebruik de projector nooit indien deze niet juist werkt.
- Wees vooral voorzichtig voor kinderen en huisdieren.
- Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
- Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
- Stel de projector niet aan stoten of schokken bloot.
- Zet de projector niet op een onstabiele ondergrond.
- Veiligheidsmaatregelen (vervolg)
- Wees voorzichtig, de projector geeft veel hitte af.
- Kijk nooit in de lens of de openingen wanneer de lamp brandt.
- Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
- Sluit het netsnoer zorgvuldig aan.
- U moet de aarddraad aansluiten.
- Behandel de lichtbronlamp voorzichtig.
- Lees zorgvuldig de paragraaf "Lamp".
- Behandel het netsnoer en de aansluitkabels voorzichtig.
- Behandel de batterij van de afstandsbediening voorzichtig.
- Wees voorzichtig wanneer u de projector vervoert.
- Zet niets bovenop de projector.
- Bevestig niets anders dan de gespecificeerde zaken op de projector.
- Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.
- Zorg ervoor dat het luchtfilter in goede conditie is.
- Vermijd opstelling in een omgeving met hoge temperaturen.
- Vermijd Magnetische velden.
- Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
- OPMERKINGEN
- Stel de afstandsbediening niet aan schokken bloot.
- Verzorging van de lens.
- Verzorging van de projector-behuizing en de afstandsbediening.
- Zowat kichte of donkere vlekken.
- Wees bedacht op de eventuele weergave van het LCD paneel.
- Over hulponderdelen.
- Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
- Vermijd sterke lichtstralen.
- Vermijd hoogfrequentstoringen.
- Betreffende de weergavekwaliteit.
- Schakel de apparatuur in de juiste volgorde in en uit.
- Zorg dat u uw ogen niet te zeer belast.
- Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Aansluiten op een notebook-computer
- Lamp
- Mededelingen over regelgevingen
- Waarschuwing volgens de FCC-verklaring
- Garantie en service
- Inhoud
- Over deze handleiding ..... 1
- Inhoud 2
- Projector kenmerken ..... 3
- Voorbereidingen .... 3
- Namen onderdelen ..... 4
- Instellen 7
- Afstandsbediening ..... 1
- Voeding aan/uit 1
- Werkzaam 18
- SNELMENU 25
- (SNELMENU vervolgd ..... 2 6 )
- Garantie en nadat-service . . . 77
- Voorbereidingen
- Inhoud van de verpakking
- De lensdop bevestigen
- Namen onderdelen
- Projector
- Bedieningspaneel
- Achterpaneel
- Afstandsbediening
- Instellen
- ⚠ WAARSCHUWING
- Groeperen
- Aanpassen van de projector's verhoging
- Via de beveiligingsbalk en sleuf
- Ew apparaten aansluiten
- Ew apparaten aansluiten (vervolgd)
- Over Plug-and-Play capaciteit
- N.B.Voor HDMI
- USB-opslag gebruiken
- Een SD-kaart gebruiken
- De SD-kaart invoeren
- De afdekklep van de poort voor beveiliging gebruiken.
- De SD-kaart verwijderen
- ⚠️ VOORZICHTIG ▶ Raak de SD kaart niet aan tijdens toegang.
- Aansluiten stroomtoevoer
- Laserwijzer
- Batterijen plaatsen
- Over het afstandsbedieningsignaal
- De voorkant en top sensors:
- De terug sensor:
- De frequentie van het afstandsbedieningssignaal wijzigen
- Een bedrade afstandsbediening gebruiken
- Gebruik als een eenvoudige PC muis & toetsenbord
- Linkermuistoets
- Muis rechtertoets
- Hendelschakelaar
- Cursor toets ◀
- Cursor toets ▶
- PAGE UP toets
- PAGE DOWN toets
- Voeding aan/uit
- De stroom inschakelen
- De stroom uitschakelen
- Werkzaam
- Volume aanpassen
- Tijdelijk het geluid uitzetten
- Een invoersignaal selecteren
- Een invoersignaal selecteren (vervolgd)
- Een invoersignaal zoeken
- Een hoogte-breedte verhouding selecteren.
- De zoom en focus aanpassen
- De lensverschuiving aanpassen
- Via de automatische aanpassingsfunctie
- De positie aanpassen.
- De keystone vervormingen corrigeren.
- Via de vergrootingsfunctie
- Het scherm bevriezen
- Het scherm tijdelijk leeg maken
- Druk op de BLANK toets op de afstandsbediening.
- De menufunctie gebruiken.
- In het SNELMENU
- In het Geavanceerd Menu
- SNELMENU
- FOTO Menu
- BEELD Menu
- INPUT Menu
- INPUT Menu (vervolgd)
- INSTELLING Menu
- INSTELLING Menu (vervolgd)
- AUDIO Menu
- SCHERM Menu
- SCHERM Menu (vervolgd)
- OPTIE Menu
- OPTIE Menu (vervolgd)
- MIU Menu
- MIU Menu (vervolgd)
- Onderhoud
- De lamp vervangen
- In geval van vervanging door uzelf,
- Lamp (vervolgd)
- Lamp WAARSCHUWING
- HOOG VOLTAGE
- HOGE TEMPERATUUR
- HOGE DRUK
- Lucht filter
- Reinigings de lucht filter
- Luchtfilter (vervolgd)
- Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD item in het SNELMENU (26).
- Interne klok batterij
- Andere verzorging
- Binnen van de projector
- Voor de lens zorgen
- Zorgen voor behuizing en afstandsbediening
- Oplossingen vinden
- Gerelateerde berichten
- Over de controlelampjes
- Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden.
- Garantie en nadat-service
- Specificaties (vervolgd)
- CP-X807
- Gebruiksaanwijzing (gedetailleerde)
- Netwerkgids
- Bedankt voor de aanschaf van deze projector.
- √ Live-modus
- √ Snelle verbinding met uw netwerk.
- √ Webbesturing
- √ Presentatie ZONDER PC.
- Handelsmerk erkenning.
- Let op .... 3
- Hoofdfuncties ..... 5
- Apparatuurverbinding en netwerkinstelling.10
- Het gebruik van de Live-modus. . 20
- Beheer met webbrowsersoftware.. 64
- Presentatie ZONDER PC. . 101
- Probleemoplossing .....1 16
- Specifications ..... 1 18
- Garantie en naverkoopservice.. 119
- [Beperkingen m.b.t. het er in steken of het er uit trekken van opslagmedia en de draadloze netwerkkaart.]
- Hoofdfuncties
- Live-modus (Projecteer afbeeldingen vanuit de PC).
- Snelle verbinding met uw netwerk.
- 1) Snelle verbinding met het Passcode (Wachtwoord).
- 2) Aansluiting d.m.v. het netwerkprofiel
- 3) Aansluiting d.m.v. de geschiedenisrecord voor het netwerk.
- Het configureren en besturen via een webbrowser.
- Presentatie ZONDER PC.
- (Toont de afbeeldingen opgeslagen in de SD/USB-geheugenkaart.)
- [Ondersteunde opslagmedia]
- NOOT • Er zijn een aantal naambeperkingen voor de mappen en bestanden.
- Apparatuurverbinding en netwerkinstelling.
- Vereiste apparatuur voorbereiding.
- Snelle verbinding
- Handmatige netwerkverbinding installatie - bedrade LAN -
- Apparatuurverbinding
- Netwerkinstellingen.
- Handmatige netwerkverbinding installatie - bedrade LAN - (vervolg)
- [Over het IP-adres]
- ■ Handmatig instellen
- "Internet optie" instelling.
- Controleer de verbinding.
- Handmatige netwerkverbinding installatie - draadloze LAN -
- Voorbereiding voor de draadloze LAN-verbinding.
- Handmatige netwerkverbinding installatie - draadloze LAN (vervolg)
- Het instellen van de draadloze LAN-verbinding.
- 7) Stel elk item als volgt in:
- Het gebruik van de Live-modus.
- Uitleg van de Live-modus.
- Displaymodus.
- Uitleg van de Live-modus (vervolg)
- Presentatiemodus.
- Toon de gebruikersnaam.
- Installeer de "Live Viewer 3"
- Minimale PC-hardware en software vereisten.
- NOOT • Gebruik voor Windows VISTA de meest recente "Live Viewer 3".
- Installeer de "Live Viewer 3" (vervolg)
- Software installatieprocedure.
- Snelle verbinding met het netwerk.
- Installeer de "Live Viewer 3"
- [probleemoplossing]
- Snelle verbinding met het netwerk (vervolg)
- Het selecteren van de netwerkverbindingsmodus.
- Selecteren van óf de draadloze óf de bedrade LAN zoals in het
- Verbinding maken met het netwerk.
- Configure Manually (Configureer handmatig.)
- Select From List (Selecteer uit de lijst.)
- Wachtwoordverbinding
- Het verkrijgen van het Wachtwoord.
- Methode 1
- Wachtwoordverbinding (vervolg)
- Methode 2
- Het invoeren van het Wachtwoord.
- Handmatige configureren
- Draadloze LAN.
- Directe verbinding tussen de projector en de PC (ad-hoc modus)
- Wired LAN (Bedraad LAN.)
- Handmatige configuratie.
- Handmatige configuratie (vervolg)
- Historieverbinding.
- Handmatig configureren.
- Bevestig de verbinding naar uw bestemming.
- Verbinding en overbrengen.
- Bevestig de verbinding naar uw bestemming. (vervolg)
- Verbindingsfout.
- Het instellen van de Live modus.
- vanaf Web-afstandbediening op een webbrowser:
- vanaf het OSD-menu d.m.v. de afstandbediening of het keypad op de projector.
- vanaf MIJN KNOP-functie.
- Start "Live Viewer 3".
- Het hoofdmenu en de bedieningsknoppen.
- 1) Menu Type
- 2) Bedieningsknoppen.
- ① Startende vangknop.
- ② Stopknop.
- Start "Live Viewer 3" (vervolg).
- ③ Holdknop
- ④ Weergavemodusknop(57)
- ⑤ Verbindingsknop
- ⑥ Optieknop
- ⑦ Informatieknop
- ⑧, ⑨ Afsluitknop
- ⑩ Minimaliseerknop
- Het tonen van de status.
- 1) Indicator.
- 2) Status weergave in de Multi PC-modus.
- NOOT • De statusweergave wordt elke drie seconden vernieuwd.
- Het omschakelen van de weergavemodus.
- Optiemenu.
- Overbrengingsnelheid
- Afbeeldingskwaliteit
- ② Cursor emulatie
- ③ Presentatiemodus
- Profielgegevens.
- Uitleg van de Profielgegevens.
- Het maken van een profielgegeven.
- Profielgegevens (vervolg)
- Bewerken profielgevens.
- Het registreren van Mijn verbinding.
- Beheer met webbrowsersoftware.
- Het configureren en besturen van de projector via een webbrowser.
- E-mail waarschuwingen
- Projectorbeheer m.b.v. SNMP.
- Event agenda.
- e-SHOT (afbeeldingsoverdracht) weergave
- Opdrachtenbeheer via het netwerk.
- Het configureren en besturen van de projector via een webbrowser
- Het configureren en besturen van de projector via een webbrowser (vervolg)
- Inloggen
- Network Information (Netwerkinformatie)
- Network Settings (Netwerkinstellingen)
- Port Settings (Poortinstellingen)
- Alert Settings (Waarschuwingsinstellingen)
- Schedule Settings (Agenda instellingen)
- Date/Time Settings (Datum/tijdinstellingen)
- Security Settings (Beveiligingsinstellingen)
- Projector Control (Projectorbesturing)
- Remote Control (Afstandbediening)
- Projector Status (Projectorstatus)
- Network Restart (Netwerk reset)
- E-mail waarschuwingen
- Mailinstellingen (72)
- E-mail waarschuwingen (vervolg)
- Projectorbeheer m.b.v. SNMP.
- SNMP-instellingen (71)
- Agenda schema
- Agenda schema (vervolg)
- Planningsinstellingen (75)
- Datum/tijdinstellingen (77)
- e-SHOT (afbeeldingsoverdracht) weergave
- Opdrachtenbeheer via het netwerk.
- Communicatiepoort.
- Opdrachtenbeheerinstellingen (71)
- Opdrachtenbeheer via het netwerk. (vervolg)
- Opdrachtformaat.
- - TCP #23
- - TCP #9715
- Stuur gegevensformaat
- Antwoordgegevensformaat
- Verificatie
- Presentatie ZONDER PC.
- Uitleg van de Presentatie ZONDER PC
- Uitleg van de Presentatie ZONDER PC (vervolg)
- [Ondersteund formaat]
- [Ondersteund bestandsformaat]
- Miniatuurmodus
- Het starten van de miniatuurmodus
- vanaf het OSD-menu.
- Miniatuurmodus (vervolg)
- vanaf een webbrowser.
- Bediening d.m.v. knoppen of toetsen
- Bediening van het Miniatuurmenu.
- Volledige schermmodus (vervolg)
- Slide showmodus
- Slide showmodus (vervolg)
- Directory Tree overzicht
- Directory Tree overzicht (vervolg)
- [Bestandsinformatieweergave]
- Afbeelding (foto afbeelding)
- Filmbestand (speelfilm)
- Niet-ondersteund bestandsformaat
- Directory
- "Presentatie ZONDER PC" foutbericht
- Afspeellijst
- [Voorbeeld van het toevoegen van een bestand]
- Garantie en naverkoopservice.
Merk : HITACHI
Model : CP-X807W
Categorie : Videoprojector
