Type	Videoprojector
Merk	Hitachi
Model	CP-RS55
Beeldtechnologie	LCD
Lamp	165W UHB (Ultra High Brightness) kwikhoudende hogedruklamp
Lamp levensduur	Ongeveer 2000 uur (normaal), 3000 uur (stille modus)
Lamp type	DT00701
Resolutie	SVGA (800x600)
Helderheid	2000 ANSI lumen
Contrastverhouding	500:1

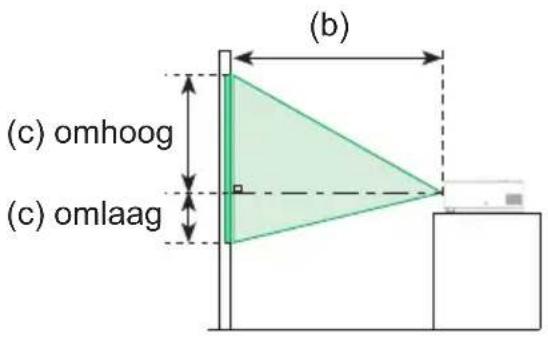

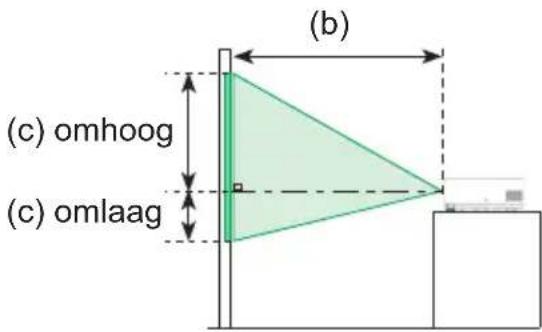

Projectie-afstand	1,5 m tot 7,4 m (40 tot 200 inch)
Keystone correctie	Handmatig, verticaal (max. 9 graden)
Zoom	Handmatig, 1.2x

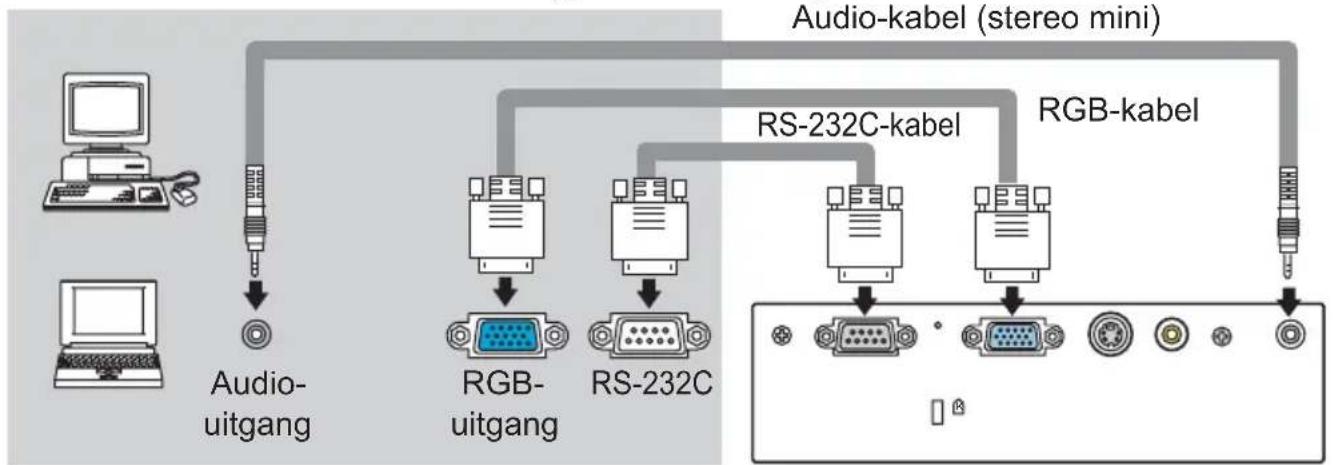

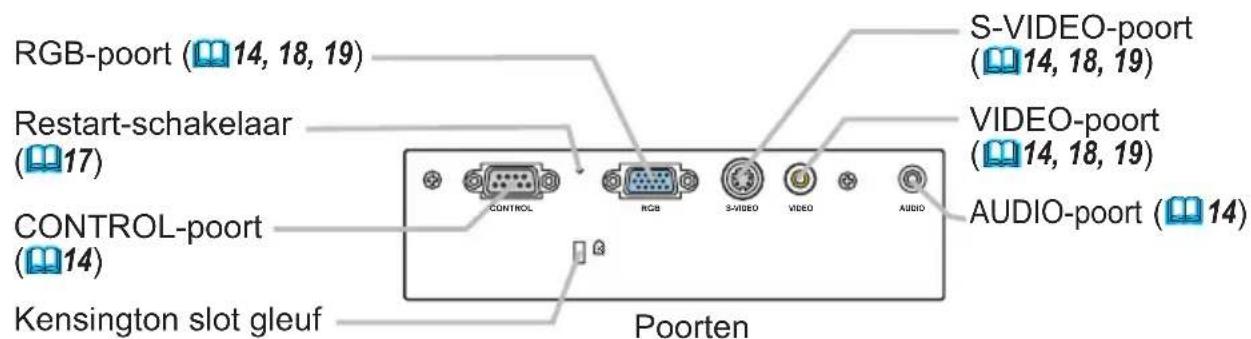

Ingangen	RGB (D-sub 15-pins), S-Video, Video (RCA), Audio (3,5 mm stereo mini)
RS-232C	Ja (seriële poort)
Luidspreker	1x 1W mono
Stroomverbruik	210W (max), 0,5W (stand-by)

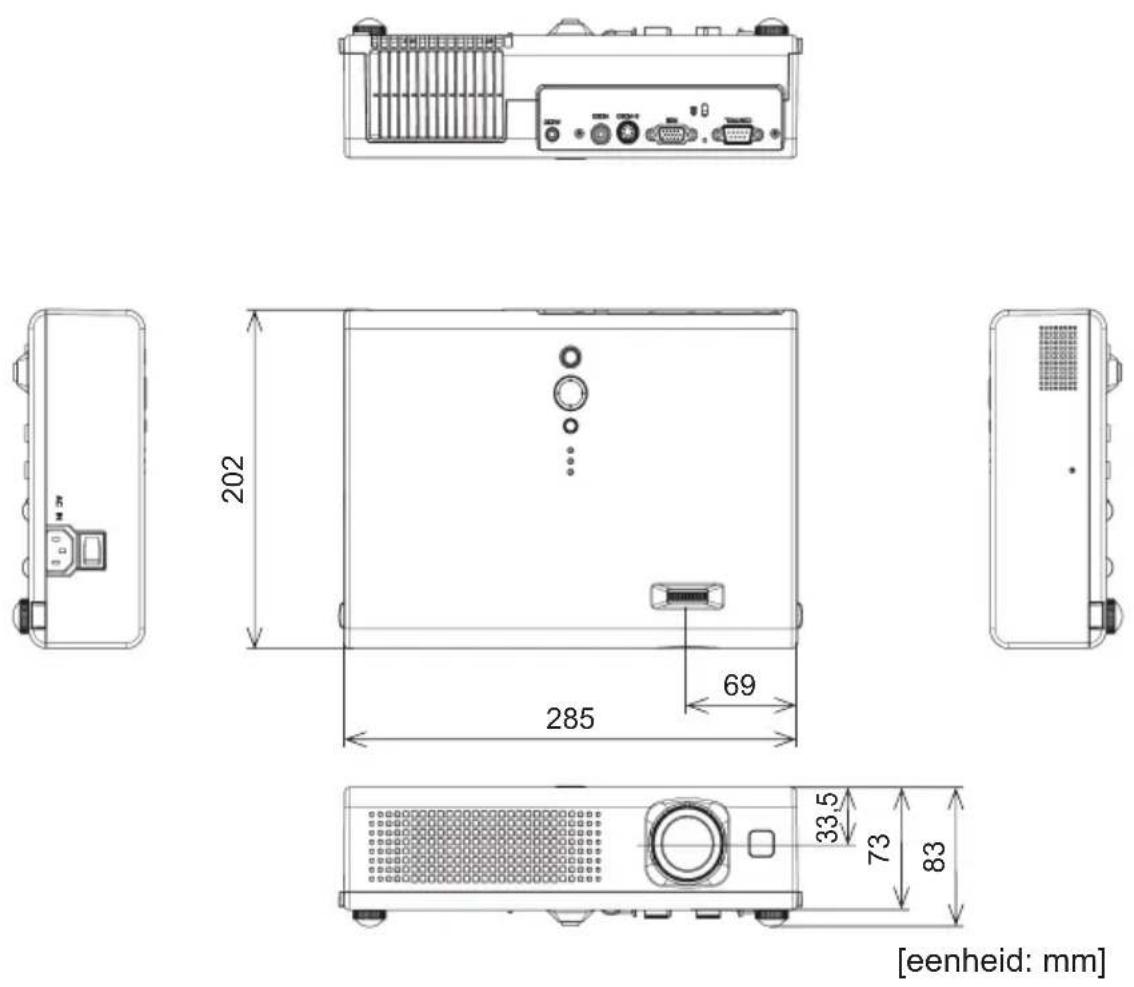

Afmetingen (B x D x H)	285 x 220 x 85 mm
Gewicht	2,2 kg
Geluidsniveau	Stille modus: 30 dB
Luchtfilter	Type NJ20922, regelmatig reinigen of vervangen bij lampvervanging
Veiligheid	WAARSCHUWING: Niet in lens kijken, gebruik alleen geaard stopcontact, lamp kan exploderen

Veelgestelde vragen - CP-RS55 HITACHI

Hoe vervang ik de lamp van de Hitachi CP-RS55?

Zet de projector uit en trek de stekker uit het stopcontact. Laat de lamp minstens 45 minuten afkoelen. Draai de projector om en verwijder het lampdeksel. Maak de twee schroeven los en til de lamp eruit. Plaats de nieuwe lamp (type DT00701) en draai de schroeven weer vast. Plaats het deksel terug. Zet de projector aan en reset de lamptijd in het menu OPT. (LAMPTIJD).

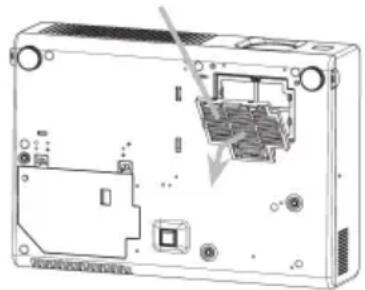

Hoe maak ik het luchtfilter schoon?

Zet de projector uit en trek de stekker eruit. Laat de projector afkoelen. Verwijder het filterafdekkapje door de knoppen in te drukken. Maak het filter en het deksel schoon met een stofzuiger. Vervang het filter als het beschadigd of te vuil is (type NJ20922). Plaats alles terug en reset de filtertijd in het menu OPT. (FILTERTIJD).

Waarom zie ik 'GEEN INGANGSSIGNAAL' op het scherm?

Controleer of de juiste ingang (RGB, S-Video, Video) is geselecteerd via de INPUT-knop. Zorg dat de aangesloten apparatuur is ingeschakeld. Als u een laptop gebruikt, activeer dan de externe weergave (CRT/LCD). Druk op de SEARCH-knop om automatisch naar een signaal te zoeken.

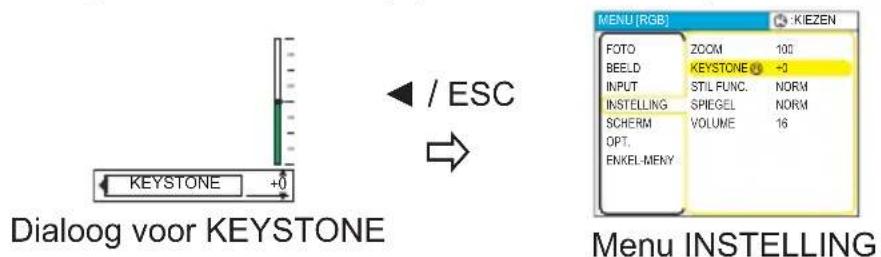

Hoe corrigeer ik de trapeziumvervorming (keystone)?

Druk op de KEYSTONE-knop op de afstandsbediening. Gebruik de pijltoetsen ▲/▼ om de vervorming te corrigeren. Druk nogmaals op KEYSTONE om te bevestigen. U kunt ook in het SNELMENU de KEYSTONE aanpassen.

De afstandsbediening werkt niet. Wat moet ik doen?

Controleer of de batterijen correct zijn geplaatst (twee AA-batterijen) en of ze niet leeg zijn. Richt de afstandsbediening op de sensor aan de voorkant van de projector, binnen een afstand van 3 meter en een hoek van 60 graden. Vermijd direct zonlicht of sterke lampen op de sensor.

Hoe stel ik de automatische uitschakeltijd in?

Ga naar het menu OPT. (OPT.) en selecteer AUTO UIT. Gebruik ▲/▼ om een tijd in te stellen tussen 1 en 99 minuten. Zet u de tijd op 0, dan wordt de functie uitgeschakeld. Bij geen signaal schakelt de projector na de ingestelde tijd uit.

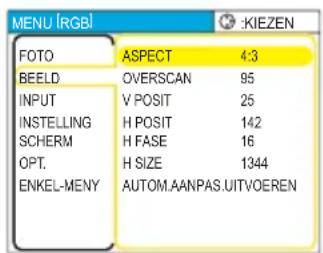

Het beeld heeft een verkeerde beeldverhouding. Hoe wijzigen?

Druk op de ASPECT-knop op de afstandsbediening. Voor RGB-sigalen kunt u kiezen uit NORMAAL, 4:3 of 16:9. Voor video-signalen zijn 4:3 en 16:9 beschikbaar. U kunt dit ook aanpassen in het menu BEELD onder ASPECT.

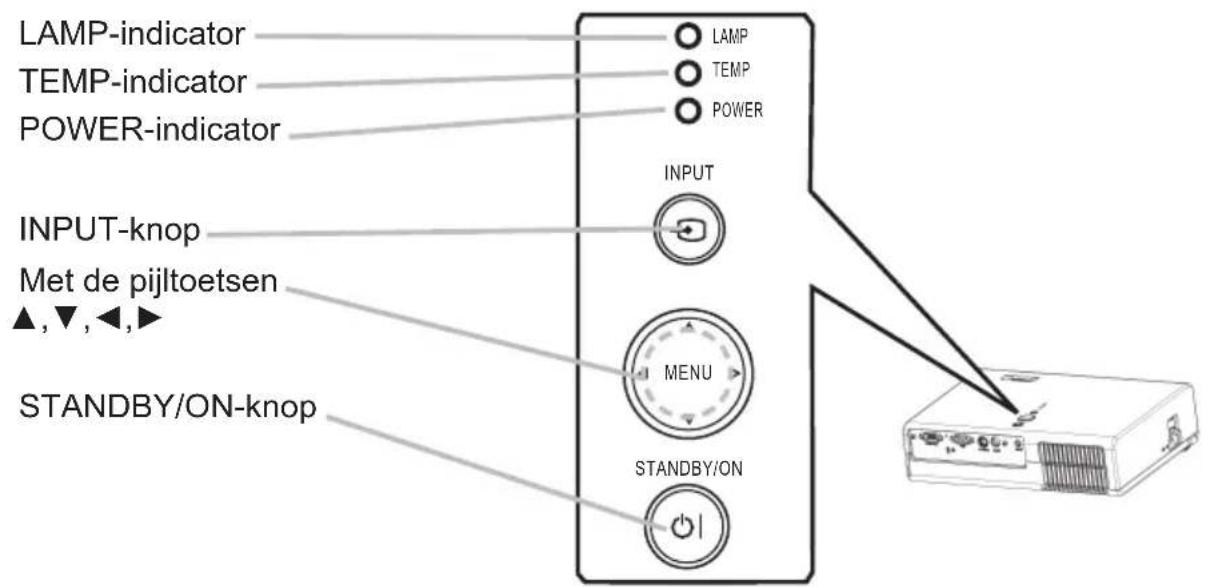

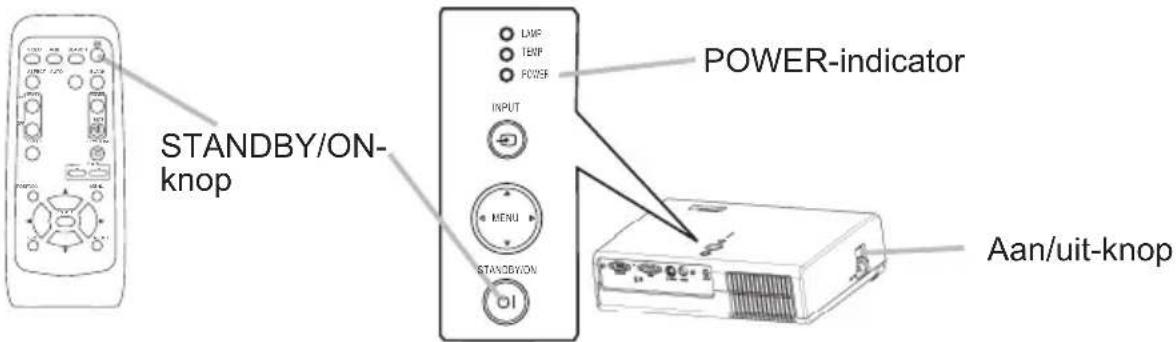

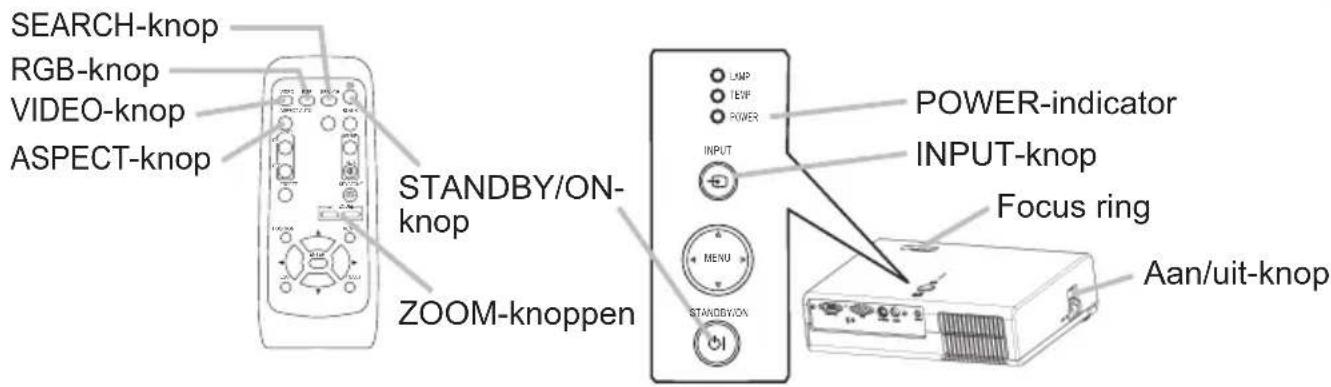

Wat betekent de knipperende POWER-indicator?

Als de POWER-indicator groen knippert, start de projector op. Oranje knipperen betekent dat de lamp afkoelt na uitschakeling. Als de indicator rood knippert, is er een fout (zie handleiding voor betekenis). Bij een snel knipperend oranje lampje (TEMP of LAMP) is er mogelijk een probleem met temperatuur of lamp.

Kan ik de projector aan het plafond bevestigen?

Ja, maar laat dit door een dealer doen. Gebruik het optionele filterafdekkapje voor ondersteboven gebruik. Bij plafondmontage mag u de lamp niet zelf vervangen; vraag een vakman. Volg de veiligheidsinstructies in de handleiding.

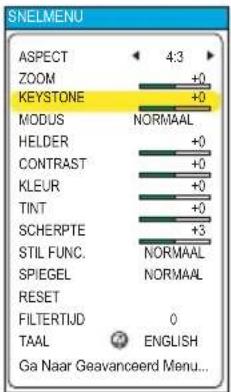

Hoe reset ik alle instellingen naar fabriekswaarden?

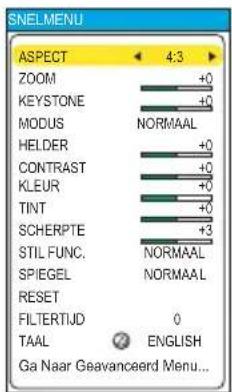

Ga in het SNELMENU naar 'RESET' en bevestig met de ENTER-toets. U kunt ook in een geavanceerd menu (bijv. FOTO) de RESET-knop gebruiken terwijl u op de menunaam staat. Hiermee worden alle instellingen teruggezet, behalve de filtertijd en taal.

GEBRUIKSAANWIJZING CP-RS55 HITACHI

Gebruiksaanwijzing - Gebruikershandleiding

Bedankt voor de aankoop van deze projector.

⚠ WAARSCHUWING ▶ Lezes de 'Gebruiksaanwijzing-Veiligheidshandleiding' en deze handleidingen aandachtig door zodat u het apparaat correct kunt gebruiken. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

Over deze gebruiksaanwijzing

Verschillende symbolen worden in deze gebruiksaanwijzing gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠ WAARSCHUWING

Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of zelfs dood door incorrect gebruik.

△OPGELET

Dit symbool geeft informatie dat, indien genegeerd, mogelijk zou kunnen leiden tot persoonlijke verwonding of fysieke beschadiging door incorrect gebruik.

Gelieve de pagina's te raadplegen dit symbool volgend.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

ERKENNING HANDELSMERK

• VGA en XGA zijn geregistreerde handelsmerken van de International Business Machines Corporation.
- Apple en Mac zijn geregistreerde handelsmerken van Apple Computer, Inc.
- VESA en SVGA zijn handelsmerken van Video Electronics Standard Association.
- Windows is een geregistreerd handelsmerk van Microsoft Corporation.
- Internet Explorer is een handelsmerk van Microsoft Corporation.

Alle andere handelsmerken zijn eigendom van de betreffende eigenaars.

HITACHI

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze project grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgeleze u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn. Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

• Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
• Gebruik geen luchtbevochtiger in de buurt van de projector.

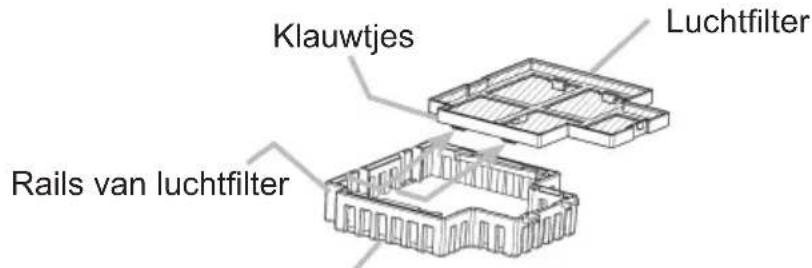

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

• Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk.
• Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
• Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
• Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
• Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Trek de stekker uit het stopcontact.

Veiligheidsmaatregelen (vervolg)

LET OP

Laat uw dealer iedere twee jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmiddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Laat in een dergelijk geval de projector 1 uur lang of langer een geheel wit scherm projecteren. U kunt daarvoor de BLANCO functie van de projector gebruiken.

Over verbruiksartikelen.

• De levensduur van de lamp, de LCD-panelen, de polarisators en andere optisch componenten, het luchtfilter en de koelingsventilatoren is verschillend. Deze onderdelen moeten worden vervangen nadat het apparaat gedurende een bepaalde tijd gebruikt. Neem voor meer informatie contact op met uw leverancier.
• Behalve bij het hellen door de aanpassing van het stelvoetje, plaats de projector horizontaal.
• Het hellen zou de levensduur van de onderdelen kunnen verkorten.
• Onafgebroken langdurig gebruik kan de levensduur beperken van de aan slijtage onderhevige onderdelen.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dglasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten.

Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type. - Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Indien de indicaties of een bericht u vragen de lamp te vervangen (zie paragraaf "gerelateerde berichten" en "Over de indicatielampjes"), vervang dan de lamp zo snel mogelijk.

Bij langdurig gebruik van de lamp of gebruik na de vervangingsdatum kan de lamp springen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zijn schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal ge zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruiksaanwijzing – Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Contents

Over deze gebruiksaanwijzing ..

Contents .....

Projector eigenschappen ....

Over de inhoud van de verpakking ..

Namen onderdelen .....

Projector 4

Bedieningen 5

Afstandsbediening 5

Voorbereidingen ....

Het lenskapje plaatsen 6

Batterijen plaatsen 7

Gebruik van de afstandsbediening .... 8

Over het filterafdekkapje voor ondersteboven gebruik ..... 9

Instellen

Voorzieningen ....11

De neiging van de projector instellen . . . 12

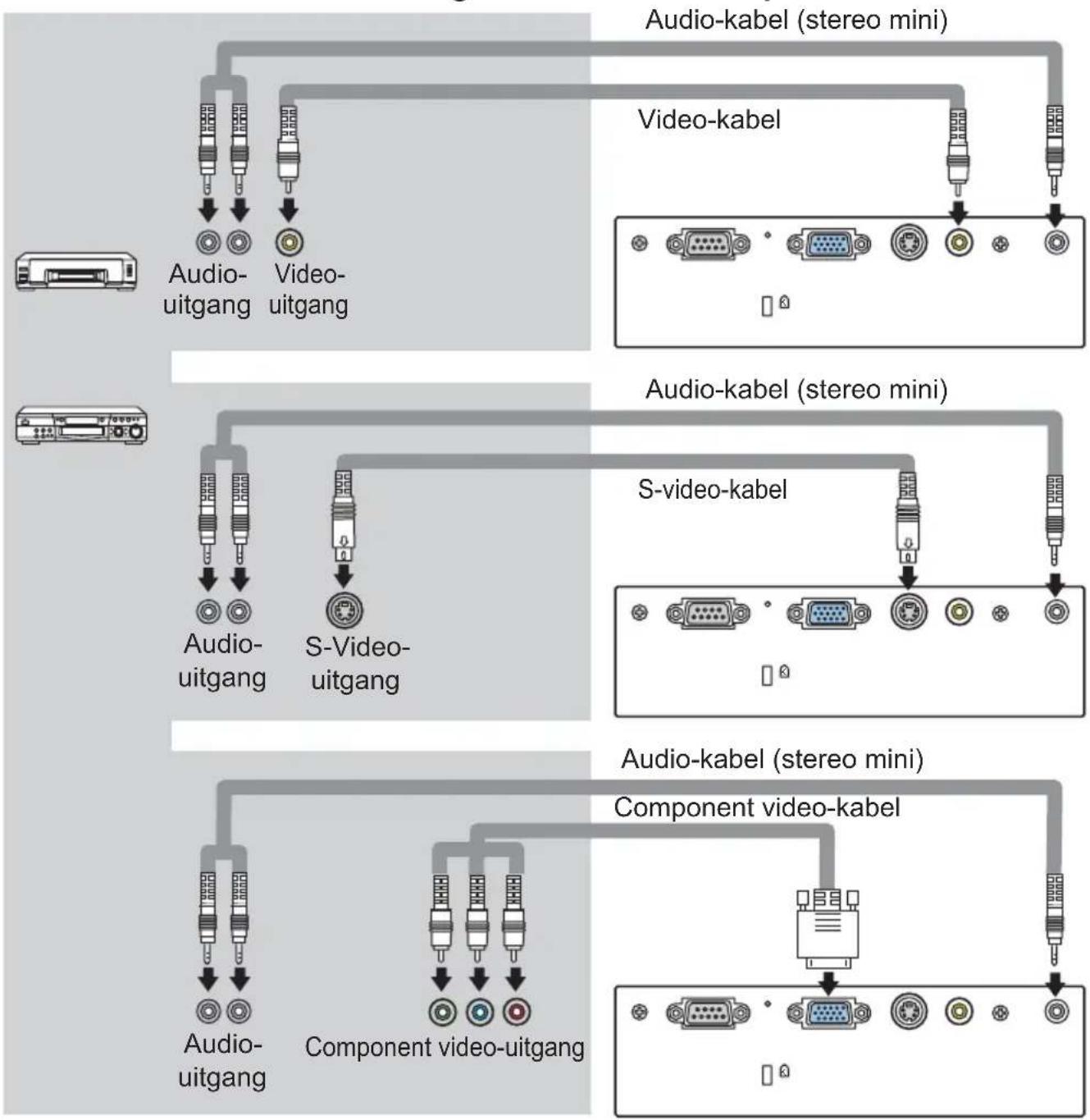

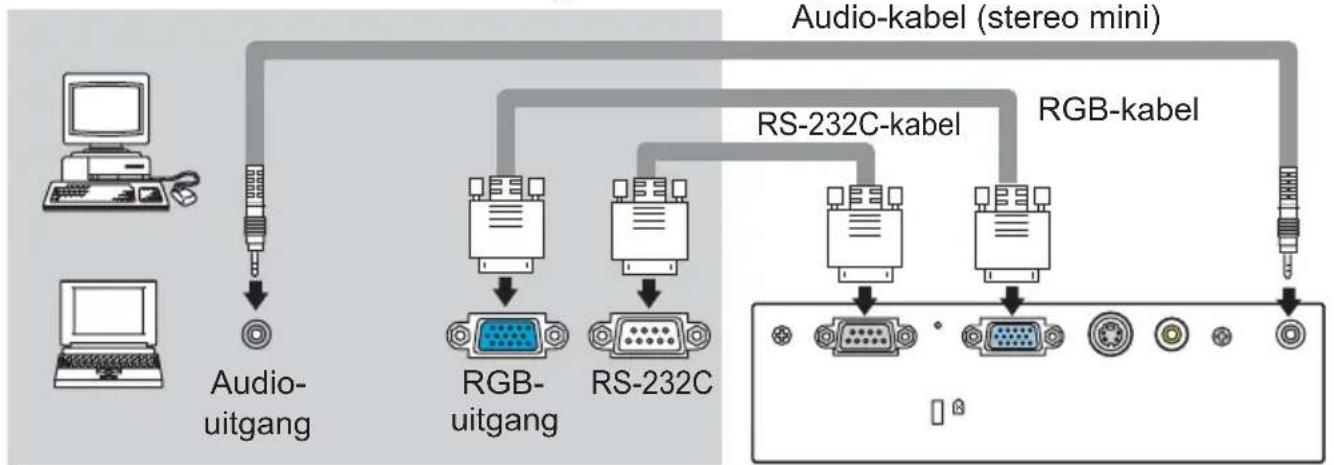

Uw apparaten aansluiten ..... 13

De voeding aansluiten 15

Voeding aan/uit .....

De netvoeding inschakelen ..... 16

De projector uitzetten 17

Bediening ....

Het volume aanpassen.... 18

Het geluid tijdelijk uitzetten..... 18

Selectie van een input-signaal ... 18

Het zoeken van een input-signaal ... 19

Selecteren van een aspect-ratio .. 19

Aanpassing van de zoom (vergrotingssterkte).... 19

De automatische instelling gebruiken .. 20

Aanpassen van de positie ..... 20

Corrigeren van trapeziumvervorming ... 20

Gebruik van gedeeltelijke vergrotingsfunctie 21

THet beeld stil zetten ..... 21

Tijdelijk een zwart beeld 21

Multifunctionele instellingen ...

Gebruik van de menu-functie .... 22

1 SNELMENU 25

2 ASPECT, ZOOM, KEYSTONE, MODUS,

4 Ga NaarGeavanceerd Menu...

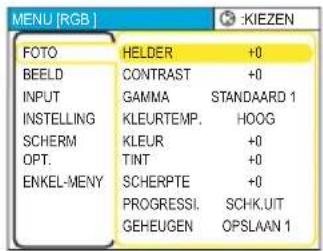

4 Menu FOTO 27

HELDER, CONTRAST, GAMMA,

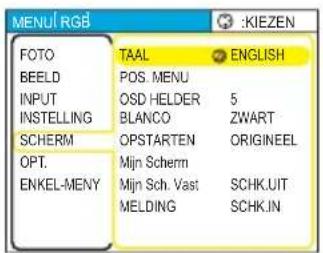

BLANCO, OPSTARTEN, Mijn Scherm,

Mijn Sch. Vast, MELDING

18 Menu OPT. 38

AUTOM. ZOEKEN, AUTO UIT, LAMPTIJD,

FILTERTIJD, SPEC.INST.W.

Onderhoud 41

Lamp 41

Luchtfilter 43

Andere Verzorging 45

Storingen verhelpen ..... 46

Samenhangende berichten ..... 46

Informatie over de indicator lampen .. 48

Verschijnselen die gemakkelijk

aangezien worden als defecten . . . 50

Garantie en service ..... 52

Deze projector wordt gebruikt om verschillende computersignalen en ook NTSC-/PAL-/ SECAM-videosignalen op een scherm te projecteren. Het vereist slechts een kleine ruimte voor installatie en geeft een groot beeld van korte afstand.

○ Hoge Helderheid

De nieuw ontwikkelde 165W UHB (Ultra High Brightness) lamp geeft een beeld op een scherm met hogere helderheid. Het beeld kan helder en duidelijk worden gehouden ook bij gebruik in kamers met hoge verlichtingssterkte.

○ Laag geluid

De STIL FUNC. modus kan worden gebruikt om het akoestisch geluid te reduceren en een stiller gebruik te realiseren. Het is perfect voor gebruik in kamers met een lage verlichtingssterkte waar laag geluid belangrijker is dan helderheid.

○ Compacte Behuizing

Ook al heeft deze projector vele eigenschappen, hij is bijzonder compact en dun, wat u meer flexibiliteit en mogelijkheden geeft om hem te gebruiken waar u wilt.

Over de inhoud van de verpakking

Gelieve de “Inhoud van de verpakking” in de ‘Gebruiksaanwijzing – Beknopte handleiding’ te bekijken. Uw projector zou moeten bestaan uit de onderdelen die daarin getoond worden. Neem direct contact op met uw leverancier als iets ontbreekt.

OPMERKING • Bewaar de originele verpakking voor eventuele toekomstige verzendingen. Voor verplaatsing van de projector dient u het orginele verpakkingsmateriaal te gebruiken. Wees met name voorzichtig met het lensgedeelte.

Namen onderdelen

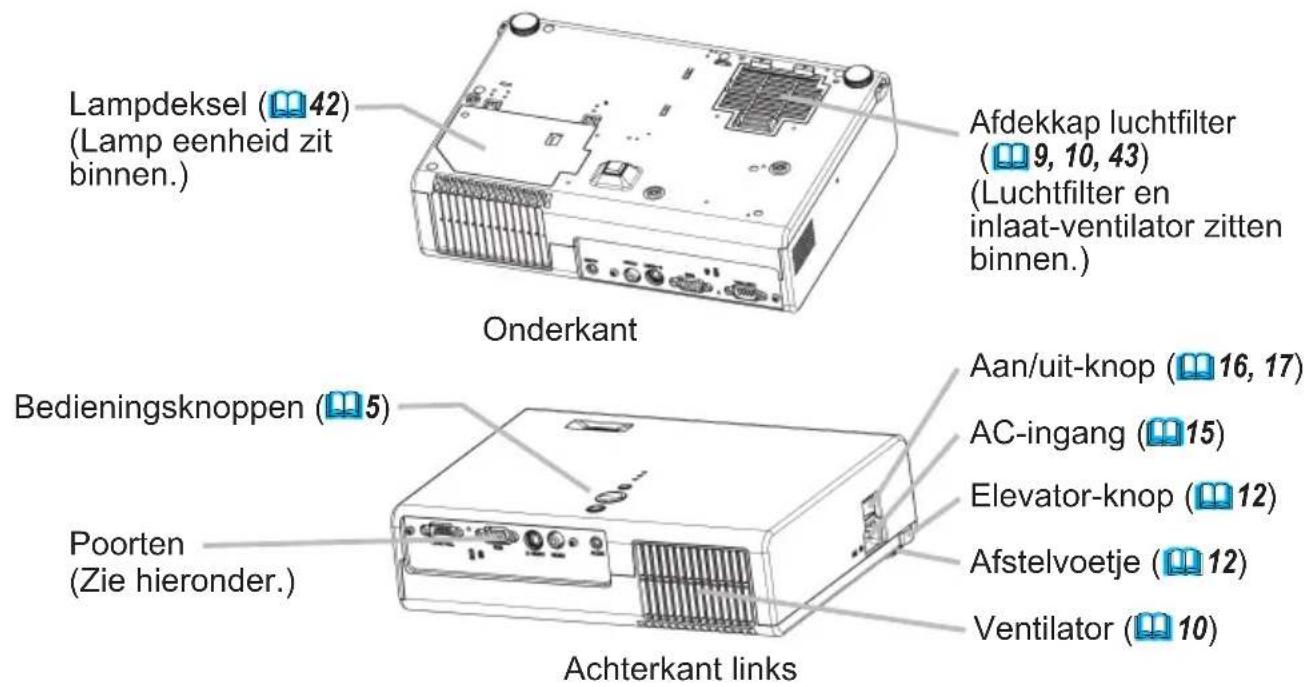

Projector

Bedieningen


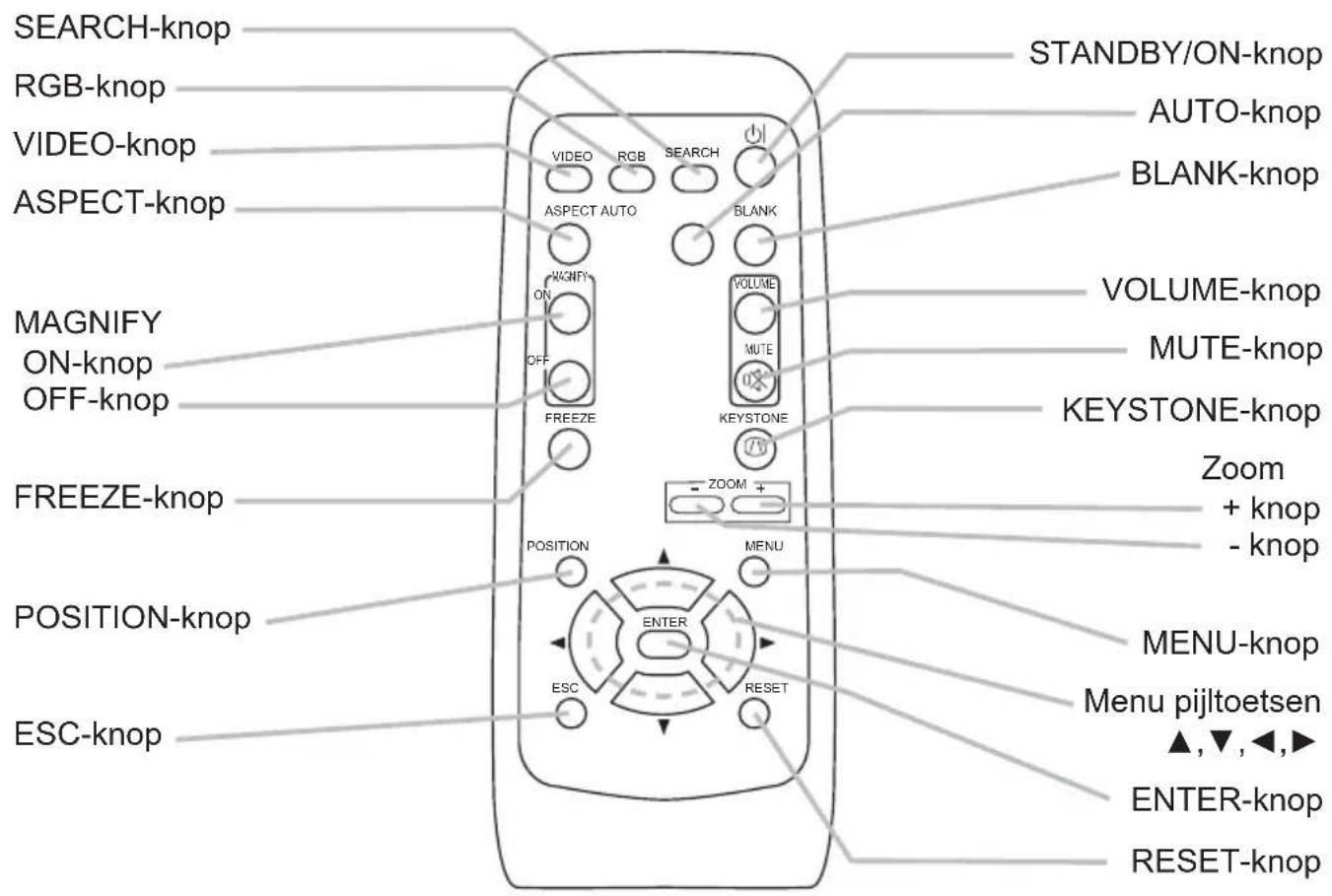

Afstandsbediening

Voorbereidingen

Het lenskapje plaatsen

⚠ WAARSCHUWING ▶ Plaats het lenskapje niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, let erop dat de aan/uit-schakelaar uit is, het netsnoer niet in het stopcontact zit, en dat de de projector voldoende koel is.

Om te voorkomen dat u het lenskapje kwijtraakt, gelieve deze aan de projector vast te maken met het touwtje.

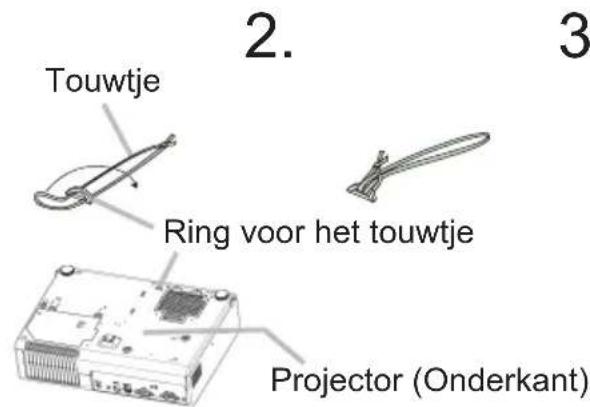

1. Draai de projector langzaam om, zodat de onderkant naar boven wijst.
2. Bevestig het touwtje aan de ring voor het touwtje van de projector.

Ring voor het touwtje

Ring voor het touwtje

Touwtje

Ring voor het touwtje
Projector (Onderkant)

1. Bevestig het touwtje aan de ring voor het touwtje van het lenskapje.

(1)

Ring voor het touwtje

1. Bevestig het lenskapje aan de lens van de projector, en draai de projector langzaam om, zodat de bovenkant naar boven wijst.

Batterijen plaatsen

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen, scheuren of lekken van de batterij, en dat kan leiden tot vuur letsel en/of vervuiling van de omgeving.

• Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterieijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen niet door elkaar.
• Houd de batterij buiten het bereik van kinderen en huisdieren.
• Laad een batterij niet op, maak geen kortsluiting, en soldeer of demonteer hem niet.
• Stop een batterij niet in vuur of water. Houd de batterijen op een donkere, koele en droge plek.
• Ga niet ruw om met de batterij.
• Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddelijk goed af met water.
• Gooi de batterij weg volgens de locale wetten.

Om de afstandsbediening te gebruiken, gelieve de batterijen te plaatsen. Als de afstandsbediening slecht begint te functioneren, vervang de batterijen. Als u de afstandsbediening voor een langere tijd niet zal gebruiken, haal de batterijen uit de afstandsbediening en bewaar ze op een veilige plek.

1 Verwijder het klepje van de batterijhouder.

* Verwijder, aan de achterkant van de afstandsbediening, het klep van de batterijhouder. Volg hierbij de pijl.

2 Haal de oude batterijen eruit en/of plaats de nieuwe batterijen.

- Bij plaatsing van de batterijen, aligneer en stop de twee AA batterijen in de afstandsbediening volgens plus en min-gaten zoals in de afstandsbediening staat aangegeven.

3 Maak het klepje van de batterijhouder weer dicht.

- Plaats het klepje weer op de batterijhouder en klik het klepje erop. Volg hierbij de pijl.

Gebruik van de afstandsbediening

⚠ OPGELET ▶ Wees voorzichting in uw gebruik van de afstandsbediening. Onjuiste behandeling kan schade of slecht functioneren veroorzaken.

• Laat de afstandsbediening niet vallen en stel deze niet bloot aan ander physieke schokken.
• Zorg er voor dat de afstandsbediening niet nat wordt en plaats deze niet op natte plekken.
• Als u de afstandsbediening gedurende een langere periode niet gebruikt, verrwijder dan de atterijen uit de afstandsbediening en bewaar deze op een veilige plek.
• Vervang de batterijen als u merkt dat de afstandsbediening niet goed werkt.
• Als sterk licht, zoals direct zonlicht of licht van extreem dichtbij (zoals bijvoorbeeld van een fluorescentielamp), op de afstandsbedieningssensor van de projector schijnt, kan het zijn dat de afstandsbediening niet correct functioneert. Verander dan de richting van de projector om ervoor te zorgen dat het licht niet direct op de afstandsbedieningssensor van de projector schijnt.

De afstandsbediening werkt met de afstandsbedieningssensor van de projector.

Ongeveer 3 meter

• Het bereik van de afstandsbedieningssensor is 3 meter in een hoek van 60 graden (30 graden aan de linkerkant en 30 graden aan de rechterkant van de afstandsbedieningssensor).
• Het kan ook mogelijk zijn om het signaal via het geprojecteerde beeld te reflecteren naar het apparaat. Als het onhandig is om de afstandsbediening rechtstreeks op het apparaat te richten kunt u deze mogelijkheid proberen.
• Daar de afstandsbedieningssensor infraroodlicht gebruikt om signalen door te sturen naar de projector (Klasse 1 LED), dient u er voor te zorgen dat er tussen de afstandsbediening en de afstands bedieningssensor van de projector geen obstakels staan die het uitgangssignaal kunnen onderbreken.

Over het filterafdekkapje voor ondersteboven gebruik

⚠ WAARSCHUWING ▶ Vervang het filterafdekkapje en/of luchtfilter niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht funtioneren van de projector kunnen veroorzaken. Vóór bediening, verzeker u ervan dat de aan/uit-schakelaar uit is, de stekker niet in het stopcontact zit, en dat de projector voldoende koel is.

Als de projector ondersteboven is geïnstalleerd, gelieve het hulpstuk filterafdekkapje voor ondersteboven gebruik te gebruiken. Deze is hoger dan het normale filterafdekkape om de inlaatventilator ruimte te geven. Gelieve dit te veranderen op de volgende manier.

1. Maak alle stekkers en adapters die verbonden zijn met de poorten van de projector los. Draai vervolgens de projector langzaam om zodat de lens-kant naar boven wijst. Gelieve voorzichtig te zijn opdat de projector niet valt. Houdt de projector vast, terwijl deze met de lens-kant naar boven is geplaatst.
2. Verwijder het filterafdekkapje en de luchtfilter. Houdt de knoppen ingedrukt terwijl u deze er uittrekt.

Knop van filterafdekkapje

Knop van het luchtfilter

1. Draai de projector langzaam om zodat de onderkant naar boven wijst.

2. Bevestig een nieuw of schoongemaakt luchtfilter aan het filterafdekkapje voor ondersteboven gebruik. Laat de klauwtjes langs de rails glijden, en plaats het luchtfilter.

1. Vergrendel de tabs, en klik het filterafdekkapje voor ondersteboven gebruik op zijn plek.

Instellen

⚠ WAARSCHUWING ▶Plaats de projector in een stabiele horizontale positie. Een val of het omkeren van de projector zou schade en/of beschadiging kunnen veroorzaken. Het gebruik van de beschadigde projector zou kunnen resulteren in brand en/of een electrische schok.

• Plaats de projector niet op een onstabiel, schuin of vibrerend oppervlak zoals een bewegende of hellende standaard.
• Plaats de projector niet in een positie waarbij de zijkant/voorkant/achterkant naar boven wijst, behalve bij verzorging van het luchtfilter.
• Voor een ondersteboven geïnstalleerde projector, gebruik het additionele filteafdekkapje voor ondersteboven gebruik. En in geval van een plafond-installatie of iets dergelijks, neem dan voor installatie contact op met uw dealer.

▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is. De hoge temperatuur van de projector zou brand, een brandwond en/of slecht functioneren van de projector kunnen veroorzaken.

- Stop de ventilatoren van de projector niet vol, en blokkeer en bedek ze niet.

- Houd een ruimte van 30 cm of meer tussen de zijden en andere objecten zoals muren.

- Plaats de projector niet op iets metaals of iets dat niet tegen hitte kan.

- Plaats de projector niet op een vloerbedekking, kussen of bedding.

- Plaats de projector niet in direct zonlicht of naast een heet object zoals een verwarming.

- Plaats niets voor de lens of ventilatoren van de projectoren. Plaats niets op de projector.

- Plaats niets dat kan worden opgezogen op dat plakt aan de onderkant van projector. Deze projector heeft ook enkele inlaat-ventilatoren aan de onderkant.

▶Plaats de projector niet op een plek waar het nat wordt. Bevochtigen van de projector of het inbrengen van een vloiestof zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet in een badkamer of buiten.

- Plaats niets waar vloeistof in zit vlakbij de projector.

⚠OPGELET ▶Vermijd een rokerige, vochtige of stoffige plek. Plaatsing van de projector op een dergelijke plek zou brand, een electrische schok en/of slecht functioneren van de projector kunnen veroorzaken.

- Plaats de projector niet vlakbij een bevochtigingsapparaat, rookruimte of een keuken.

- Plaats niets waar vloeistof in zit vlakbij de projector.

▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.

Voorzieningen

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.

De waarden getoond in de tabel zijn berekend (±3%) voor een volledig scherm: 800x600

Bij een 4:3 scherm

(a) Schermgrootte[inch (m)]			(b) Projectie-afstand[m (inch)]			(c) Schermhoogte [cm (inch)]
						omlaag omhoog
40	(1,0)	1,5 (57)				8,7 (3)	52,3	(21)
50	(1,3)	1,8 (72)	10,9 (4)	65,3 (26)
60	(1,5)	2,2 (87)	13,1 (5)	78,4 (31)
70	(1,8)	2,6 (101)	15,2 (6)	91,4 (36)
80	(2,0)	2,9 (116)	17,4 (7)	104,5 (41)
90	(2,3)	3,3 (130)	19,6 (8)	117,6 (46)
100		(2,5) 3,7	(145)	21,8 (9)	130,6 (51)
120		(3,0) 4,4	(174)	26,1 (10)		156,8 (62)
150		(3,8) 5,5	(218)	32,7 (13)		195,9 (77)
200		(5,1)	7,4	(291)		43,5 (17)	261,3	(103)

Bij een 16:9 scherm

(a) Schermgrootte[inch (m)]				(b) Projectie-afstand[m (inch)]				(c) Schermhoogte [cm (inch)]
								omlaag omhoog
40	(1,0)	1,6	(63)					1,2 (0)	48,6 (19)
50	(1,3)	2,0	(78)		1,5	(1)	60,8 (24)
60	(1,5)	2,4	(94)		1,8	(1)	72,9 (29)
70	(1,8)	2,8	(110)	2,1	(1)	85,1	(34)
80	(2,0)	3,2	(126)	2,4	(1)	97,2	(38)
90	(2,3)	3,6	(142)	2,7	(1)	109,4	(43)
100		(2,5)	4,0	(158)	3,0	(1)	121,6 (48)
120		(3,0)	4,8	(190)	3,6	(1)	145,9 (57)
150		(3,8)	6,0	(238)	4,4	(2)	182,3 (72)
200		(5,1)	8,1	(317)	5,9	(2)	243,1 (96)

De neiging van de projector instellen

⚠ WAARSCHUWING ▶ Stel de neiging van de projector niet bij gedurend gebruik of direct na gebruik. Hanteren van de projector terwijl deze een hoge temperatuur heeft zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, verzeker u ervan dat de aan/uit-knop uit staat, dat het netsnoer niet in het stopcontact zit, en dat de projector voldoende koel is.

⚠ OPGELET ▶ Als u op de elevator-knoppen klikt zonder de projector vast te houden, kan de projector op de grond vallen, kantelen, uw vingers breken en mogelijkkerwijs leiden tot een defect. Om te voorkomen dat u de projector beschadigd of zichzelf verwond, moet u altijd de projector goed vasthouden, als u de elevator-knoppen gebruikt voor het instellen van de elevatorvoer.

▶ Behalve bij het hellen door de aanpassing van het stelvoetje, plaats de projector horizontaal.

Met de draaipootjes van de projector kunt u de projector stabiel op een niet geheel vlakke ondergrond plaatsen of het beeld horizontaal stellen. Met de pootjes kunt u het beeld maximaal 9 graden verdraaien.

1. Druk op de elevatorknoppen en houd deze ingedrukt terwijl u de projector vasthoudt.

De elevatorknoppen en afstelvoetjes zitten aan beide zijden.

1. Stel de projector iets hoger of lager in, tot u de gewenste hoogte heeft bereikt en laat aansluitend de elevator-knoppen los.

Als u de elevator-knoppen weer loslaat, zal de elevatorvoet deze positie vergrendelen.

1. Met de draaipootjes van de projector kunt u desgewenst ook de verticale positie van het geprojecteerde beeld fijn aanpassen.

Uw apparaten aansluiten

⚠ OPGELET ▶ Zet alle apparaten uit voordat ze worden aangesloten op de projector. Het proberen aansluiten van een apparaat in gebruik zou extreem harde geluiden of andere abnormaliteiten kunnen genereren die zouden kunnen resulteren in slecht funtioneren en/of beschadiging aan het apparaat en/of de projector.

▶ Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Sommige kabels moeten voorzien worden van een kern. Een te lange kabel kan het beeld verslechteren. Gelieve contact met uw dealer op te nemen voor details. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
Zorg er voor dat u de apparaten op de juiste uitgang aansluit. Als u het apparaat op de verkeerde uitgang heeft aangesloten, kan dit resulteren in een defect en/of schade veroorzaken aan het apparaat en/of projector.

OPMERKING • vergeet niet, wanneer u een laptop op de projector wilt aansluiten, de externe RGBbeelduitgang van de laptop te activeren (stel de laptop in voor weergave via een CRT-monitor of gelijktijdige weergave via het LCD en een CRT-monitor). Meer informatie hierover vindt u in de handleiding van de laptop.

• Zorg ervoor dat de schroeven van de stekkers vast zitten.
• Sommige computers kunnen een meervoudige-weergave schermmodus hebben. Enkele van deze soorten modus zijn niet compatibel met deze projector.
• Voor enkele RGB signal modi, is de optionele Mac adapter nodig.
• Als de beeldresolutie wordt veranderd op een computer kan, afhankelijk van de input, de automatische aanpassingsfunctie enige tijd in beslag nemen en wellicht niet worden afgerond. In dat geval is het mogelijk dat u niet het selectievakje in Windows ziet om “JA/NEE” voor de nieuwe resolutie te selecteren. In een dergelijk geval zal de resolutie teruggaan naar dat van het orgineel. Het wordt aangeraden om andere CRT of LCD monitoren te gebruiken om de resolutie te veranderen.

Plug-and-Play mogelijkheid

Plug-and-Play is een systeem bestaand uit de computer, het besturingssysteem en de externe uitrusting (i.e.apparaten voor weergave).

Deze projector is te gebruiken met een VESA DDC 2B.Plug-and-Play kan worden bereikt door deze projector te verbinden aan computers die compatibel zijn met VESA DDC (display data channel).

• Gelieve gebruik te maken van deze functie door het hulpstuk, de RGB-kabel, aan de RGB-poort te verbinden (DDC 2B compatible). Plug-and-Play zou niet correct kunnen werken als een ander soort verbinding wordt geprobeerd.
• Gelieve gebruik te maken van standaard drivers in uw computer omdat deze projector een Plug-and-Play monitor is.

Voorbeelden van een verbinding met een computer

Voorbeelden van een verbinding met een VCR/DVD-speler

De voeding aansluiten

⚠ WAARSCHUWING ▶ Wees extra voorzichtig tijdens het aansluiten van het netsnoer. Onjuiste of foutieve aansluitingen kunnen leiden tot BRAND en/of ELEKTRISCHE SCHOKKEN.

• Gebruik alleen het netsnoer die bij de projector geleverd zijn. Is het snoer beschadigd, neem dan contact op met uw leverancier en vraag om een nieuw snoer.
• Stop het netsnoer alleen in stopcontacten die voldoen aan het specifieke voltage.
• Wijzig het netsnoer niet. Verbreek nooit de aardverbinding van de drie-pinsstekker.

Voor verbinding, verzeker u ervan dat de aan/uit-knop in de UIT-positie staat (ingedrukt naar de kant gemarkeerd "O").

1. Sluit de connector van het netsnoer aan op de AC-ingang van de projector.
2. Stop het netsnoer in het stopcontact.

Voeding aan/uit

De netvoeding inschakelen

⚠ WAARSCHUWING ▶ Als het apparaat aanstaat, wordt er een fel licht uitgezonden. Kijk niet in de lens of ventilatieopeningen van de projector.

OPMERKING • Schakel de stroom aan in de volgorde rechts. Schakel eerst de projector in en pas daarna de op de projector aangesloten apparatuur.

1. Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.
2. Open de lampdeksel, en zet de aan/uit-schakelaar in de AAN-positie. De power-indicator zal oranje gaan branden. Wacht vervolgens enkele seconden omdat de knoppen gedurende enkele seconden niet zouden kunnen functioneren.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. De projectorlamp zal aangaan en de POWER indicator zal groen oplichten en gaan flikkeren. Wanneer het apparaat volledig op spanning is, zal het groene indicatorlichtje stoppen met flikkeren en voortdurend blijven branden.

Om een beeld weer te geven, selecteer een input-signaal volgens paragraaf "Selectie van een input-signaal" (18).

De projector uitzetten

OPMERKING • Schakel de projector uit in de volgorde rechts. Geleive de projector uit te zetten na de verbonden apparaten.

• Behalve in een noodgeval, als u de projector uitzet, volg de procedure van de volgende "De projector uitzetten", en haal het netsnoer niet uit het stopcontact coordat de procedure is beeindigd. Negeren veroorzaakt beschadiging van electrode en niet-verlichten van de lamp.
• Deze Projector wordt gecontroleerd door een interne microprocessor. Onder bepaalde bijzondere omstandigheden, zou de projector zelfs bij het uitschakelen van de stroom niet goed kunnen werken. In een dergelijk geval, gelieve de restart-schakelaar (4) in te drukken met een speld of iets dergelijks. Nadat u zich verzekert van het feit dat de power-indicator oranje brandt, zet de aan/uit-schakelaar in de UIT-positie. Druk alleen de restart-schakelaar in buitengewone omstandigheden in.

• Als een stroomtoevoer is afgesloten door een stroomstoring of de restart-schakelaar, voordat u de projector weer aanzet, laat deze tenminste 10 minuten zonder bediening afkoelen.

• Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.

1. Druk opnieuw op de STANDBY/ON-knop van de projector of de afstandsbediening terwijl het bericht zichtbaar is.

De projectorlamp dooft en het POWER indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWERindicator met knipperen en blijft oranje branden.

1. Controleer of de power-indicator oranje gaat branden, zet de AAN/UIT-schakelaar in de OFF positie. De POWER-indicator zal uit gaan. Zet de aan/uit-knop niet in de UIT-positie als de POWER-indicator groen is of knippert.

1. Sluit het lensafdekkapje. Voor de veiligheid, haal het netsnoer uit het stopcontact als de projector voor langere tijd niet wordt gebruikt.

Bediening

Het volume aanpassen.

1. Druk op de VOLUME-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen om u te helpen bij het aanpassen van het geluid.
2. Gebruik de pijltoetsen ▲/▼ om het volume te regelen.

Om de dialoog te sluiten en de bediening af te ronden, druk opnieuw op de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Het geluid tijdelijk uitzetten.

1. Druk op de MUTE-knop van de afstandsbediening. Een dialoog zal op het scherm verschijnen waarin wordt aangegeven dat u het geluid heeft uitgezet.

Om geluid te herstellen, druk op de MUTE-knop of de VOLUME-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

Selectie van een input-signaal

1. Druk op de INPUT-knop van de projector. Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder.

$$ \begin{array}{c}\text {RGB} \rightarrow \text {S - VIDEO} \rightarrow \text {VIDEO}\\uparrow\end{array} $$

1. Druk op de RGB-knop van de afstandsbediening om de RGB-poort te selecteren.

1. Druk op de VIDEO-knop van de afstandsbediening om de input-poort vor het videosignaal te selecteren. Elke keer dat u op de knop drukt, schakelt de projector de video-input poort zoals hieronder.

$$ \begin{array}{c}\text {S - VIDEO} \rightarrow \text {VIDEO}\\uparrow\end{array} $$

- Als SCHK.IN is geselecteerd voor het onderdeel AUTOM. ZOEKEN van het menu OPT. (38), selecteert de projector de S-VIDEO-poort als eerste. Als er geen input wordt gevonden bij de S-VIDEO-poort, zal de projector automatisch de VIDEO-poort onderzoeken.

Het zoeken van een input-signaal

1. Druk op de SEARCH-knop van de afstandsbediening. De projector zal beginnen met het onderzoeken van de input-poorten om een input-signaal te vinden.

Vervolgens zal de projector, als een input is gevonden, stoppen met zoeken en het beeld tonen. Als er geen signaal wordt gevonden, zal de projector teruggaan naar de geselecteerde status voor de actie.

Selecteren van een aspect-ratio

1. Druk op de ASPECT-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector ook de modus voor de aspect-ratio.

○ Bij een RGB-signaal

NORMAAL → 4:3 → 16:9

○ Bij een video-signaal / geen signoal

4:3 → 16:9

• De modus NORMAAL houdt de originele aspect-ratio van het signaal.
• Bij een HDTV component video-signaal van 1125i (1080i) of 750p (720p), kan alleen een 16:9 modus worden geselecteerd.
• Het uitvoeren van de automatische aanpassing initialiseert de aspect-ratio instelling.

Aanpassing van de zoom (vergrotingssterkte)

1. Druk op de ZOOM +/- knop van de afstandsbediening. Een dialoog zal verschijnen op het scherm om je te helpen in het aanpassen van de zoom.
2. Gebruik de ZOOM knoppen +/- om in of uit te zoomen. Om het dialoog te sluiten en de bediening af te sluiten, voer gedurende een aantal seoonden geen bedieningen uit.

1. Gebruik de focusring om het beeld scherp te stellen.

De automatische instelling gebruiken

1. Druk op de AUTO-knop van de afstandsbediening.

○ Bij een RGB-signaal

De verticale positie, horizontale positie, klokfase en horizontale afmeting zullen automatisch worden

ingesteld. Zorg ervoor dat het applicatie-venster is gesteld op de maximale grootte voor gebruik van deze functie. Een donker beeld zou wel incorrect kunnen worden ingesteld. Gebruik een licht beeld bij het instellen.

○ Bij een video-signaal

Het video-formaat dat het best passend is voor het desbetreffende input-signaal zal automatisch worden geselecteerd. Deze functie is alleen beschikbaar als in het menu INPUT voor onderdeel VIDEO FORMAT de AUTO-modus is geselecteerd (32). Voor een component video-signaal wordt het signaal-type automatisch geidentificeerd, onafhankelijk van deze functie.

- De automatische aanpassingsoperatie duurt ongeveer 10 seconden. Gelieve erop te letten dat het bi sommige input niet correct zou kunnen functioneren.

Aanpassen van de positie

1. Druk op de POSITION-knop van de afstandsbediening. The "POSITION" indication will appear on the screen.

2. Gebruik de pijltoetsen ▲/▼/◄/► om de positie van het beeld aan te passen.

Indien u de actie wilt resetten, druk dan op de RESET-knop van de afstandsbediening gedurende de actie.

Om de actie af te ronden, druk opnieuw op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

- Als deze functie bij een videosignaal wordt uitgevoerd, kan iets extra zoals een lijn buiten een beeld verschijnen.

Corrigeren Van Trapeziumvervorming

1 Druk op de KEYSTONE-knop van de afstandsbediening.

* Een dialoog zal op het scherm verschijnen om u te helpen de distortie te corrigeren.

1. Gebruik de pijltoetsen ▲/▼ om de vervormingen te corrigeren.

Om het dialoog te sluiten en de actie af te ronden, druk opnieuw op de KEYSTONE-knop. Ook als u niets doet, verdwijnt het dialoogvenster automatisch na enkele seconden van het beeldscherm.

• Deze functie zou bij sommige input niet goed kunnen werken.
• Het aan te passen bereik voor correctie zal tussen input-signalen verschillen.

Gebruik van gedeeltelijke vergrotingsfunctie

1. Druk op de AAN-knop van MAGNIFY op de afstandsbediening.

De "MAGNIFY" indicatie zal op het scherm verschijnen (hoewel de indicatie zal verdwijnen na enkele seconden indien geen bediening), en de projector zal de MAGNIFY-modus ingaan.

2 Gebruik de pijltoetsen ▲/▼ om het zoom-niveau aan te passen.

- Om het zoom-gebied te bewegen, druk op de POSITION-knop in de modus MAGNIFY, gebruik vervolgens de pijltoetsen ▲/▼/◄/►.

En om het zoom-gebied vast te stellen, druk opnieuw op de POSITION-knop.

Om de MAGNIFY modus te verlaten en het scherm te herstellen naar normaal, druk op de OFF-knop van MAGNIFY op de afstandsbediening.

• De projector verlaat automatisch de MAGNIFY modus als het input-signaal verandert, of als een actie voor het veranderen van de weergave-conditie (automatische aanpassing, etc.) wordt uitgevoerd.
• Hoewel in de modus MAGNIFY de keystone distortie conditie kan variëren, het zal worden hersteld als de projector de modus MAGNIFY verlaat.

Het beeld stil zetten

1. Druk op de FREEZE-knop van de afstandsbediening. De "FOTO" indicatie zal op het scherm verschijnen, en de projector zal de modus FOTO ingaan.

Om de modus FOTO te verlaten en het beeld naar normaal te herstellen, druk opnieuw op de FREEZE-knop.

• De projector verlaat automatisch de modus FOTO als het input-signaal verandert, of als wordt gedrukt op één van de knoppen van de projector of de afstandsbediening zoals STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION of MENU.
• Als de projector een stilstaand beeld voor langere tijd blijft projecteren, zou het kunnen zijn dat het LCD paneel bedrukt is. Laat de projector niet te lang in de modus FOTO staan.

Tijdelijk een zwart beeld

1 Druk op de BLANK-knop van de afstandsbediening.

- Het zwarte scherm zal worden weergegeven in paats van het scherm van het input-signaal. Gelieve het onderdeel BLANCO van het menu SCHERM te raadplege (35).

Om het blanco scherm te verwijderen en terug te keren naar het scherm van het input-signaal, druk opnieuw op de BLANK-knop.

- De projector keert automatisch terug naar het scherm van het input-signaal als het input-signaal verandert, of als wordt gedrukt op één van de knoppen van de projector of de afstandsbediening.

Multifunctionele instellingen

OPMERKING • Ondanks de beschrijving in deze gebruiksaanwijzing, zouden deze functies bij bepaalde input niet correct kunnen werken.

Gebruik van de menu-functie

Deze projector heeft de volgende menus: FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPT. en SNELMENU. Elk van deze menus kan op dezelfde manier worden bediend. De algemene bediening van deze menus is als volgt.

1 Om een menu weer te geven

Druk op de MENU-knop van de afstandsbediening of een van de pijltoetsen ▲/▼/◄/► van de projector. Het MENU Geavanceerd of SNELMENU zal verschijnen.

2 Om een target menu te kiezen

Wijs één van de keuzes van het menu met de pijltoetsen ▲/▼ aan, druk vervolgens op de pijltoets ▶ of de ENTER-knop.

Bij het menu Geavanceerd, als er al een menu is gekozen en u wilt een ander menu kiezen, ga eerst terug naar het hoofdmenu, met de pijltoets ◀ of de ESC-knop voordat u het menu kiestt.

(1) SNELMENU → Geavanceerd MENU (Hoofd)

(2) Hoofd van MENU Geavanceerd Hoofd → één van de Menus Geavanceerd (behalve menu INSTELLEN)

(3) Geavanceerd MENU (Hoofd) → SNELMENU

Geavanceerd MENU (Hoofd)

Geavanceerd MENU (Hoofd)

SNELMENU

3 Om een target onderdeel te kiezen

• Wijs één van de keuzes van het menu aan met de pijltoetsen ▲/▼. Bij een menu Geavanceerd, druk vervolgens op de pijltoets ▶ of de ENTER-knop.

(1) Bij SNELMENU (behalve KEYSTONE)

ASPECT is gekozen

KEYSTONE is gekozen

(2) Bij het Menu Geavanceerd (behalve KEYSTONE)

/ ENTER

KEYSTONE is gekozen

4 Om te bedienen

Gelieve de instructies voor elk te volgen. Over het algemeen,

(1) Bij SNELMENU, gebruik de pijltoetsen ◀/► voor bediening.
(2) In het Gevorderd MENU, gebruik de cursorknoppen ▲/▼.

5 Om terug te gaan naar het eerdere menu

Druk op de pijltoets ◀ of de ESC-knop.

(1) Eén van de Menus Geavanceerd (behalve menu INSTELLING) → Hoofd van MENU Geavanceerd

(2) Dialogen voor bediening (excl. KEYSTONE) → MENU Geavanceerd

6. Om te resetten

(1) Elk onderdeel Drup op de RESET-knop tijdens de bediening.
(2) Onderdelen van SNELMENU (in een keer) Wijs "RESET" in het menu aan met de pijltoetsen ▲/▼, druk vervolgens op de pijltoets ▶ of de ENTER-knop. De dialoog voor resetten zal verschijnen.

Wijs "RESET" in de dialoog aan met de pijltoets ▲.

(3) Onderdelen van een MENU Geavanceerd Druk op de RESET-knop terwijl u naar de menu-naam wijst. Het dialoog voor resetten zal verschijnen.

Wijs "RESET" in het dialoog aan met de pijltoets ▲.

Let erop dat de onderdelen waarvan de functies worden uitgevoerd tijdens de bediening niet worden gereset (behalve TAAL, H FASE etc.).

7 Om het menu te sluiten

Druk opnieuw op de MENU-knop.

Ook indien u niets doet, zal de bediening beëindigen en zal het menu na 10 seconden automatisch verdwijnen.

SNELMENU

In de onderstaande tabel ziet u welke instellingen u in het SNELMENU kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening. Voer het vervolgens uit verwijzend naar de volgende tabel.

Onderdeel Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Raadpleeg de beschrijving van ASPECT in het menu BEELD (30, 19).
ZOOM	Gebruik van de knoppen ◀/► past de zoom aan.Bekijk het onderdeel ZOOM van de paragraaf menu INSTELLING(34, 19).
KEYSTONE	Voer de KEYSTONE aanpassing uit met de ◀/► knoppen.Raadpleeg de beschrijving van KEYSTONE in het menu INSTELLING (34, 20).
MODUS	Met de knoppen ◀/► schakelt de modus voor het beeldtype. De modi van beeldtype zijn combinaties van een GAMMA-modus(27) en een KLEURTEMP. (28) modus. Kies een passende modus conform de geprojecteerde bron.NORMAAL ⇔ CINEMA ⇔ DYNAMISCH↑NORMAAL: (KLEURTEMP. = MIDDEN) + (GAMMA = #1 STANDAARD)CINEMA: (KLEURTEMP. = LAAG) + (GAMMA = #2 STANDAARD)DYNAMISCH: KLEURTEMP. = HOOG) + (GAMMA = #3 STANDAARD)• Als de combinatie van GAMMA en KLEURTEMP. van de vooraf-toegewezen modi hierboven, dan is de weergave op het menu voor de MODUS “AANGEPAST”.
HELDER	Pas de helderheid aan met de ◀/► knoppen.Raadpleeg de beschrijving van HELDER in het menu FOTO (27).
CONTRAST	Pas het contrast aan met de ◀/► knoppen.Raadpleeg de beschrijving van CONTRAST in het menu FOTO (27).
KLEUR	Pas de algehele kleur aan met de ◀/► knoppen.Raadpleeg de beschrijving van KLEUR in het menu FOTO (28).• Dit onderdeel kan alleen worden gekozen bij een video-signaal.
TINT	Pas tint aan met de ◀/► knoppen.Raadpleeg de beschrijving van TINT in het menu FOTO (28).• Dit onderdeel kan alleen worden gekozen bij een video-signaal.

SNELMENU (vervolg)

Onderdeel Beschrijving
SCHERPTE	Pas de scherpte aan met de ◀/► knoppen.Raadpleeg de beschrijving van SCHERPTE in het menu FOTO (28).
STIL FUNC.	Met de knoppen ◀/► wordt de modus voor stil functie aan/uit-geschakeld.Raadpleeg de beschrijving van STIL FUNC in het menu INSTELLING (34).
SPIEGEL	Met de knoppen ◀/► wordt de modus voor de spiegel status geschakeld.Raadpleeg de beschrijving van SPIEGEL in het menu INSTELLING (34).
RESET	Door dit onderdeel uit te voeren worden alle onderdelen van het SNELMENU, behalve FILTERTIJD en TAAL, gereset.Door te drukken op de ►knop verschijnt een dialoog ter verificatie.Om te resetten, wijs RESET aan met de knop ▲ (24).
FILTERTIJD	Door dit onderdeel uit te voeren wordt de filter timer, die de gebruiksduur van het luchtfilter meet, gereset.Een dialoog wordt weergegeven om dit te bevestigen. Door selectie van RESET met de ▲knop wordt reset uitgevoerd.Raadpleeg FILTERTIJD in het menu OPT. (39).
TAAL	Met de knoppen ◀/► verandert de taal van het menu.Bekijk het onderdeel TAAL van de paragraaf menu SCHERM (35).
Ga Naar Geavanceerd Menu...	Het aanwijzen van “Ga Naar Geavanceerd Menu” en drukken op de ►knop verandert het SNELMENU in het MENU Geavanceerd (22)Wordt uitgevoerd om te gebruiken de menus FOTO, BEELD, INPUT, INSTELLING, SCHERM of OPT.

Menu FOTO

In de onderstaande tabel ziet u welke instellingen u in het menu FOTO kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel Omschrijving
HELDER Pas de helderheid aan met de ▲/▼ knoppen.: Licht ⇔ Donker
CONTRAST Pas het contrast aan met de ▲/▼ knoppen.: Sterk ⇔ Zwak
GAMMA	Selecteer een GAMMA modus met de ▲/▼ knop.#1 STANDAARD ⇔ #1 AANGEPAST ⇔ #2 STANDAARDB#3 AANGEPAST ⇔ #3 STANDAARD ⇔ #2 AANGEPASTOm #1 AANGEPAST, #2 AANGEPAST of #3 AANGEPAST aan te passen.Door selectie van de modus AANGEPAST en vervolgens te drukken op de ▶ knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij de aanpassing van de modus.Deze functie is te gebruiken als u de helderheid van bepaalde kleurtonen wilt veranderen.Kies een onderdeel met de ◀/▶ knoppen, en pas het niveau aan met de ▲/▼ knoppen.Gebruik van een test patroonU kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal(9 stappen)→Koppeling ⇔ Grijsschaal(15 stappen)De acht balanshefbomen corresponderen met acht kleurtonen van het testpatroon behalve de donkerste aan de linkerkant. Als u de 2ndkleurtoon van links op het testpatroon wilt aanpassen, gebruik dan de balanshefboom “1”. De donkerste kleurtoon aan de linkerkant kan niet worden bediend door de aanpassingsbalanshefboom.

Menu FOTO (vervolg)

Onderdeel Omschrijving
KLEURTEMP	Selecteer een kleurtemperatuur met de ▲/▼ knoppen.HOOG ⇔ MIDDENAANGEPAST ⇔ LAAGOm AANGEPAST aan te passen.Door selectie van AANGEPAST en vervolgens te drukken op de ►knop of de ENTER-knop wordt een dialoog getoond om u te helpen bij het aanpassen van AFWIJKING en/of VERSTERKING in de modus AANGEPAST.AFWIJKING aanpassingen veranderen de kleurintensiteit voor de hele kleurtonen van het testpatroon.VERSTERKING aanpassingen hebben met name effect op de kleurintensiteit van de heldere kleurtonen van het testpatroon.Gebruik van een test patroonKies een onderdeel met de ◀/►knoppen en pas het niveau aan met de ▲/▼ knoppen.U kunt een testpatroon weergeven om het effect van uw aanpassingen te bekijken door op de ENTER-knop te drukken.Elke keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon ⇒ Grijsschaal (9 stappen) ↑———Koppeling ⇔ Grijsschaal (15 stappen)
KLEUR	Pas de algehele kleur aan met de ▲/▼ knoppen.Sterk ⇔ Zwak· Dit onderdeel kan alleen gekozen worden bij een video-signaal.
TINT	Pas tint aan met de ▲/▼knoppen.Groen ⇔ Rood· Dit onderdeel kan alleen gekozen worden bij een video-signaal.
SCHERPTE	Pas de scherpte aan met de ▲/▼knoppen.Sterk ⇔ Zwak

Menu FOTO (vervolg)

Onderdeel Omschrijving
PROGRESSI.	Met de ▲/▼ knoppen wordt de progressieve modus geschakeld.TELEVISIE ⇔ FILM ⇔ SCHK. UIT↓↓↓↓↓Deze functie wordt alleen uitgevoerd bij een interlaced signaal van een VIDEO-input, een S-VIDEO-input of een component video-input van een 525i (480i) of 625i (576i) signaal.Als de TELEVISIE of FILM wordt geselecteerd, zal het beeld op het scherm scherper zijn. De modus FILM is toepasbaar voor het 2-3 Pull-down systeem naar de conversie. (niet toepasbaar voor het 2-2 Pull-Down systeem) Maar deze zouden een zeker defect kunnen veroorzaken van het beeld bij een snel bewegend object (bijvoorbeeld, kantige lijn). In een dergelijk geval, gelieve SCHK. UIT te slecteren, zelfs als het beeld op het scherm scherpte kan verliezen.
GEHEUGEN	Door een modus van GEHEUGEN met de knoppen ▲/▼ te kiezen en vervolgens te drukken op de ►knop of de ENTER-knop wordt elke functie uitgevoerd.→OPENEN1 ⇔ OPENEN2 ⇔ OPENEN3 ⇔ OPENEN4←OPSLAAN4 ⇔ OPSLAAN3 ⇔ OPSLAAN2 ⇔ OPSLAAN1↓↓↓↓↓↓Deze projector heeft 4 genummerde geheugenposities voor aangepaste instellingen.Drukt u op OPENEN1, OPENEN2, OPENEN3, of OPENEN4, dan worden de gegevens uit het betreffende nummer geladen en wordt het beeld automatisch aangepast overeenkomstig de instellingen.Drukt u op OPSLAAN1, OPSLAAN2, OPSLAAN3, of OPSLAAN4, dan worden de huidige instellingen onder het betreffende nummer opgeslagen.

Menu BEELD

In de onderstaande tabel ziet u welke instellingen u in het menu BEELD kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel	Beschrijving
ASPECT	Met de knoppen ◀/► schakelt de aspect-ratio modus.Bij een RGB-signaal:4:3 ⇔ 16:9 ⇔ NORMAAL[IMAGE]Bij een video-signaal / geen signoal4:3 ⇔ 16:9[IMAGE]•De modus NORMAAL houdt de originele aspect-ratio van het signaal.• Bij een HDTV component video-signaal van 1125i (1080i) of 750p (720p), kan dit onderdeel niet worden gekozen.• Het uitvoeren van de automatische aanpassing start de aspect-ratio instelling.
OVERSCAN	Pas de overscan-verhouding aan met de ▲/▼ knoppen.Groot (Het verkleint het beeld) ⇔ Klein (Het vergroot het beeld)• Dit onderdeel kan alleen worden gekozen bij een video-signaal.• Bij een te grote aanpassing, is het mogelijk dat enige vervorming zal optreden in het geprojecteerde beeld. Verlaag in dat geval de ingestelde waarde.
V POSIT	Pas de verticale positie aan met de ▲/▼ knoppen.Omhoog ⇔ Omlaag
H POSIT	Pas de horizontale positie aan met de ▲/▼ knoppen.Links ⇔ Rechts
H FASE	Pas de horizontale fase aan om flikkeringen te verwijderen met de ▲/▼ knoppen.Rechts ⇔ Links• Dit onderdeel kan alleen worden gekozen bij een RGB-signaal of een component video-signaal (behalve 525i (480i) en 625i (576i))

Menu BEELD (vervolg)

Onderdeel Beschrijving
H SIZE	Pas de horizontale grootte aan met de ▲/▼ knoppen.Groot ⇔ Klein• Dit onderdeel kan alleen worden gekozen bij een RGB-signaal• Bij een excessieve aanpassing, zou het beeld niet correct kunnen worden weergegeven. In een dergelijk geval, gelieve de aanpassing te resetten door op de RESET-knop te drukken gedurende de bediening.
AUTOM.AANPAS.UITVOEREN	Keuze van dit onderdeel voert de automatische aanpassingsmogelijkheid uit.Bij een RGB signalDe verticale positie, de horizontal positie, de klokfase en de horizontale grootte zall automatisch worden aangepast.Let erop dat u het applicatievenster op maximale grootte zet voordat u deze functie uitvoert. Donkere beelden zouden nog steeds incorrect kunnen worden aangepast. Gebruik een licht beeld bij aanpassing.Bij een video signaalHet video-formaat dat het best passend is voor het te gebruiken input-signaal zal automatisch worden geselecteerd.Deze functie is alleen beschikbaar als AUTO. wordt geselecteerd voor het onderdeel “VIDEO FORMAT” van het menu INPUT. Voor een component video signaal, wordt het signaaltype automatisch geselecteerd onafhankelijk van deze functie.• De automatische selectie actie duurt ongeveer 10 seconden.Houd er ook rekening mee dat het bij sommige input niet correct zou kunnen functioneren.

Menu INPUT

In de onderstaande tabel ziet u welke instellingen u in het menu INPUT kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel Beschrijving
KLROMVANG	Selecteer een kleuromvangmodus met de ▲/▼ knoppen.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↓↑• Dit onderdeel kan alleen worden gekozen bij een RGB-signaal of een component video-signaal.• De modus AUTO selecteert automatisch de optimale modus.• De optie AUTO kan niet goed werken bij sommige signalen. Bij een dergelijk geval, zou het goed kunnen zijn om de SMPTE240 of REC709 te selecteren..
VIDEO FORMAT	Met de ▲/▼ knoppen wordt de modus voor video-formaat geschakeld.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAM↓N-PAL ⇔ M-PAL ⇔ NTSC4.43↓↓• Deze optie werkt alleen bij een video-signaal van de VIDEO-poort of de S-VIDEO-poort. Voor een component video-signaal wordt het signaaltype automatisch herkend onafhankelijk van deze functie.• De modus AUTO selecteert automatisch de optimale modus.• De AUTO-optie zou bij sommige signalen niet goed kunnen werken. Als het beeld onstabiel wordt (bijv. een onregelmatig beeld, missende kleuren), kies dan de modus die bij het input-signaal past.

Menu INPUT (vervolg)

Onderdeel Beschrijving
STILZETTEN	Met de ▲/▼ knoppen wordt de stilzetten functie aan/uit-gezet.SCHK. IN ⇔SCHK. UIT· Dit onderdeel functioneert alleen bij een RGB-signaal met een verticale frequentie van 50 tot 72 Hz.· Bij SCHK. IN worden bewegende beelden vloeiender weergegeven.· Deze functie kan leiden tot een zekere verslechtering van het beeld. Kies in dergelijke gevallen SCHK. UIT.
INFO	Door dit onderdeel te kiezen wordt een dialog getiteld “INPUT INFO” weergegeven. Het toont de informatie over de huidige input.· De “STILZEITEN” melding betekent dat de functie van frame slot werkt (33).· Dit onderdeel kan niet worden gekozen bij geen signaal.

INSTELLING menu

In de onderstaande tabel ziet u welke instellingen u in het INSTELLING menu kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel Beschrijving
ZOOM	Gebruik van de ▲/▼ knoppen past de zoom aan (vergrotingssterkte).Groot ⇔ Klein
KEYSTONE	Met de ▲/▼ knoppen wordt de keystone distortie gecorrigeerd.Hoger in de data ⇔ I Lager in de dataHet instelbare bereikt van deze functie varieert al naargelang het type ingangssignaal. Bij bepaalde signalen werkt deze functie wellicht niet goed.Mogelijk werkt deze functie ook niet goed als u V:INVERT of H&V: INVERT hebt gekozen onder SPIEGEL, als het projectorscherm schuin staat of als de projector voorover helt.Als u de zoomfactor hebt ingesteld op TELE is deze correctie mogelijk overbodig. Deze functie werkt het beste met de zoomfactor WIDE. Stel deze factor, indien mogelijk, in.
STIL FUNC.	Met de ▲/▼ knoppen wordt de fluister-modus aan/uit-gezet.NORMAAL ⇔ STIL FUNC.Als STIL FUNC. wordt geselecteerd, worden de akoestische muziek en de helderheid van het scherm gereduceerd.
SPIEGEL	Selecteer de spiegelstatus met de ▲/▼ knoppen. NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERT
VOLUME	Met de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Low

Menu SCHERM

In de onderstaande tabel ziet u welke instellingen u in het menu SCHERM kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of de afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel Beschrijving
TAAL	Met de ▲/▼ knoppen wordt de OSD (On Screen Display) taal veranderd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL ⇔ ITALIANO
POS. MENU	Pas de menpositie aan met de ◀/►/▲/▼ knoppen.Om de bediening te beëindigen, druk op de MENU-knop of doe niks gedurende 10 seconden.
OSD HELDER	Met de ▲/▼ knoppen wordt het helderheidsniveau van de OSD (On Screen Display) veranderd.Helder ⇔ Donker
BLANCO	Selecteer een type van het BLANCO scherm met de ▲/▼ knoppen.Het zwarte scherm is het scherm voor de faciliteit van een tijdelijk zwart beeld (21). Het wordt weergegeven door op de BLANK-knop te drukken.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWARTVoor Mijn Scherm kunt u een gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. BLAUW, WIT en ZWART zijn schermen zonder patroon (egaal) in de kleur.Om nabeeld te vermijden, zullen Mijn Scherm en het scherm ORIGINEEL na enkele minuten veranderen naar het scherm ZWART.Zie voor Mijn Scherm ook onderdeel Mijn Scherm in deze tabel.(36).

Menu SCHERM (vervolg)

Onderdeel	Beschrijving
OPSTARTEN	Selecteer een type OPSTARTEN-scherm met de ▲/▼ knoppen. Het OPSTARTEN-scherm is het scherm dat wordt weergegeven als er geen signaal is of als er een ongeldig signaal is.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHK.UITVoor Mijn Scherm kunt u een door u gewenst scherm registreren, en het ORIGINEEL is het aanwezige standaard scherm. Als SCHK. UIT is geselecteerd wordt het scherm BLAUW gebruikt.• Om te voorkomen dat er een nabeeld blijft, zullen Mijn Scherm en de ORIGINEEL-schermen na enkele minuten naar een BLANCO scherm veranderen. Als het BLANCO scherm ook Mijn Scherm of ORIGINEEL is, zal het naar het Zwart scherm veranderen.• Voor het Mijn Scherm, gelieve het onderdeel Mijn Scherm hieronder te raadplegen.Over de schermen BLAUW, Zwart en BLANCO, gelieve het onderdeel BLANCO te raadplegen (35).
Mijn Scherm	Dit onderdeel functioneert voor het vastzetten van Mijn Scherm van het blanco scherm en het opstart-scherm. Gelieve uit te voeren met weergave van de input inclusief het beeld dat u wilt vastzetten.1. Door dit onderdeel te kiezen wordt een dialoog getiteld “Mijn Scherm” weergegeven. Het zal u vragen of u begint met het opslaan van het beeld van het huidige scherm. Gelieve te wachten tot het target beeld wordt weergegeven.2. Druk op de ENTER-knop als het beeld wordt weergegeven. Het beeld zal bevriezen en het kader voor opslaan zal verschijnen.Om de operatie te beëindigen, druk op de RESET of ESC-knop.3. Gebruik van de ◀/►/▲/▼ knoppen past de kader-positie aan. Gelieve het kader te bewegen naar de positie van het beeld dat u wilt gebruiken. Om registratie te beginnen, druk op de ENTER-knop.Om het scherm te herstellen en terug te gaan naar de eerdere dialog, druk op de RESET of ESC-knop.Registratie duurt enkele minuten. Als de registratie is afgerond, worden het geregistreerde beeld en de melding “Mijn Scherm registratie afgesloten” enkele seconden weergegeven. Als de registratie niet is gelukt, wordt de melding “Er is een capture-fout opgetreden. Probeer opnieuw.” weergegeven.

Menu SCHERM (vervolg)

Onderdeel Beschrijving
Mijn Sch. Vast	Met de ▲/▼ knoppen wordt de Mijn Scherm vast functie aan/uit-gezet.SCHK.IN ⇔SCHK.UITAls SCHK.IN is geselecteerd, kan het onderdeel Mijn Scherm niet worden uitgevoerd. Gebruik deze functie om het huidige Mijn Scherm te beschermen.
MELDING	Met de ▲/▼ knoppen wordt de melding-functie aan/uit-gezet.SCHK.IN ⇔SCHK.UITAls SCHK.IN wordt geselecteerd, werken de volgende meldingen.“BEZIG...” terwijl automatisch wordt aangepast“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“Zoeken....” terwijl een input wordt gezocht.“BEZIG MET ZOEKEN....” als een input-signaal is gevonden.De indicatie van het inputsignaal bij verandering.De indicatie van de aspect-ratio bij verandering.

Menu OPT.

In de onderstaande tabel ziet u welke instellingen u in het menu OPT. kunt uitvoeren.

Kies een onderdeel met de pijltoetsen ▲/▼ van de projector of afstandsbediening, en druk op de pijltoets ▶ van de projector of afstandsbediening, of de ENTER-knop van de afstandsbediening om verder te gaan, behalve voor de onderdelen LAMPTIJD en FILTERTIJD. Voer het vervolgens uit, verwijzend naar de volgende tabel.

Onderdeel Beschrijving
AUTOM. ZOEKEN	Met de knoppen ▲/▼ schakelt de automatische signaal zoek functie aan/uit.SCHK.IN ⇔ SCHK.UITAls SCHK.IN is geselecteerd, worden bij het niet vinden van geen ingangssignaal automatisch de input-poorten gecontroleerd in de volgende volgorde. Als er vervolgens een input wordt gevonden, zal de projector stoppen met zoeken en het beeld weergeven.RGB ⇒ S-VIDEO ⇒ VIDEO[IMAGE]
AUTO UIT	Met de ▲/▼ knoppen wordt de tijd, waarmee afgeteld wordt voor het automatisch uitzetten van de projector, aangepast.Lang (max. 99 minuten) ⇔ Kort (min. 0 minuten = SCHK.UIT)Als de tijd op 0 is ingesteld, wordt de projector niet automatisch uitgezet.Als de tijd is ingesteld tussen 1 en 99, en als de tijd is verlopen zonder signaal of een onjuist signaal en de de ingestelde tijd wordt bereikt, dan zal de projectorlamp uitgaan en begint de power-indicator te knipperen. Gelieve de paragraaf “De projector uitzetten” te raadplegen ( [IMAGE]17).

Menu OPT. (vervolg)

Onderdeel	Beschrijving
LAMPTIJD	De lamptijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als de gebruikstijd van de lamp. Door het uitvoeren van dit onderdeel wordt de tijd gereset.Door te drukken op de RESET-knop van de afstandsbediening of de ▶ knop van de projector gedurende ongeveer 3 seconden wordt een dialoog ter verificatie weergegeven. Om reset uit te voeren, wijs RESET met de ▲ knop aan.RESET ⇔ ANNULEREN Gelieve de lamptijd alleen te resetten als u de lamp heeft vervanging, ten behoeve van correcte meldingen over de lamp.Over vervanging van de lamp, gelieve de paragraaf “Lamp” (41, 42) te bekijken.
FILTERTIJD	De filtertijd is de tijd berekend na de laatste reset. Het wordt getoond in het menu OPT. als gebruikstijd van het luchtfilter. Door het uitvoeren van dit onderdeel wordt de tijd gereset.Door te drukken op de RESET-knop van de afstandsbediening of de ▶ knop van de projector gedurende ongeveer 3 seconden wordt een dialoog ter verificatie weergegeven. Om reset uit te voeren, wijs RESET met de ▲ knop aan.RESET ⇔ ANNULEREN Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, ten behoeve van correcte meldingen over het luchtfilter.Over verzorging van het luchtfilter, gelieve de paragraaf “Luchtfilter” (43) te bekijken.

Menu OPT. (vervolg)

Onderdeel

Beschrijving

SPEC.INST.W.

Door dit onderdeel te kiezen wordt het menu SPEC.INST.W. weergegeven.Kies een onderdeel met de ▲/▼ knoppen, en druk op de ▶ knop of de ENTER-knop om verder te gaan.VENT.SNELH. ⇔ AUTOM.REGEL.FABRIEKSRESET ⇔ GEESTVENT.SNELH.:Met de ▲/▼ knoppen wordt de rotatiesnelheid van koelventilatoren geschakeld. De HOOG is de modus voor gebruik in de bergen etc. De projector maakt meer geluid als HOOG wordt geselecteerd.HOOG ⇔ NORMAAL AUTOM.REGEL.:Gebruik van de knoppen ▲/▼ schakelt de automatische aanpassing aan of uit.SCHK.IN ⇔ SCHK.UIT GEEST:1. Kies een kleurelement voor geest met de knoppen ◀/►.2. Pas het gekozen element aan met de ▲/▼ -knoppen om geest te laten verdwijnen.FABRIEKSRESET:Om reset uit te voeren, wijs RESET met de ▲ knop aan. Met deze functie, worden alle onderdelen in het gehele menu collectief teruggezet in de initiele instellingen. Let erop dat de onderdelen Lamptijd, Filtertijd en Taal niet worden gereset.RESET ⇔ ANNULEREN

Onderhoud

Lamp

WAARSCHUWING HOOGSPANNING HOGE TEMPERATUUR HOGE DRUK
►De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
►Over het weggooien van een lamp · Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.	· Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.· Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.· Zet, voordat u de lamp vervangt, de projector uit en haal het netsnoer uit het stopcontact, wacht vervolgens tenminste 45 minuten opdat de lamp voldoende is afgekoeld. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
	· Maak nooit los behalve de genoemde (gemarkeerd met een pijl) schroeven.· Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.· Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
	· Gebruik alleen de lamp van het gespecificeerde type.· Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.· Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.· ndien de indicaties of een bericht u vragen de lamp te vervangen (zie paragraaf "gerelateerde berichten" en "Over de indicatielampjes"), vervang dan de lamp zo snel mogelijk. Bij langdurig gebruik van de lamp of gebruik na de vervangingsdatum kan de lamp springen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Lamp (vervolg)

Indien de indicatoren aangeven dat u de lamp moet vervangen of er een melding verschijnt dat de lamp aan vervanging toe is, vervangt u de lamp zo snel mogelijk.

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
2. Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer = DT00701. Als de projector aan het plafond is bevestigd, of als de lamp kapot is gesprongen, vraag dan uw dealer om de lamp te vervangen.

In het geval u deze zelf vervangt,

1. Nadat u zich ervan heeft verzekerd dat de projector voldoende is afgekoeld, kantel de projector zachtjes om, zodat de onderkant naar boven wijst.

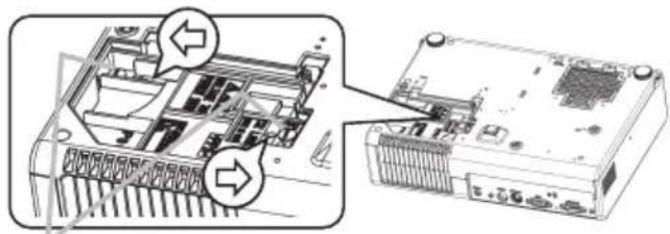

2. Gelieve de klauwtjes van de lampdeksel los te maken met een min-schroevedraaier of iets gelijkwaardigs, en de lampdeksel te verwijderen.

3. Maak de 2 schroeven (gemarkeerd met pijl) van de lamp los, en til de lamp langzaam op aan de handvatten.

4. Plaats de nieuwe lamp, en maak de twee schroeven, die eerder waren losgemaakt, weer stevig vast om het op zijn plaats vast te zetten.

5. Vergrendel de 2 tabs van de lampdeksel in de projector, en plaats de lampdeksel op de projector. Duw vervolgens op het middenpunt van de twee klauwtjes om de lampdeksel vast te zetten.

6. Draai de projector langzaam om zodat de bovenkant naar boven wijst.

7. Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPT. (39).

Klauwtjes van lampdeksel

Schroeven gemarkeerd met pijl

Middenpunt van de klauwtjes

Tabs

OPMERKING • Als de lamp is vervangen na het bericht "DE STROOM WORDT NA 0 UREN UITGESCHAKELD" is getoond, voer de volgende actie dan uit binnen 10 minuten voordat u de stroom inschakelt.

- Het incorrect opnieuw instellen van de timer van de lamp (opnieuw instellen zonder vervanging, of niet opnieuw instellen na vervanging) zal resulteren in foutieve berichtfuncties.

Luchtfilter

⚠ WAARSCHUWING ▶ Vervang het luchtfilter niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, let erop dat de aan/uit-schakelaar uit is, het netsnoer niet in het stopcontact zit, en dat de de projector voldoende koel is.

- Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en het luchtafdekkapje is verwijderd. - Vermijd bevochtigen van de projector of het inbrengen van vloeistoffen in de projector. Het zou kunnen resulteren in brand, een electrische schok, en en/of slecht functioneren van de projector.

⚠ OPGELET ▶Gelieve het luchtfilter te vervangen als deze is beschadigd of te vies is geworden, en ook als u de lamp vervangt.

Als de indicatoren of een melding u aangeeft dat het luchtfilter dient te worden schoongemaakt, maak dan het luchtfilter zo snel mogelijk schoon. Gelieve ook het luchtfilter te vervangen als u de lamp vervangt, en ook als deze kapot is of erg lang gebruikt.

1. Maak alle stekkers en adapters die verbonden zijn met de poorten van de projector los. Draai vervolgens langzaam de projector om zodat de lens-kant naar boven wijst. Gelieve voorzichtig te zijn opdat de projector niet valt. Houdt de projector vast, terwijl deze met de lens-kant naar boven is geplaatst.
2. Verwijder het filterafdekkapje en het luchtfilter. Houdt de knoppen ingdrukt terwijl u ze eruit trekt.

Filterafdekkapje voor ondersteboven gebruik

1. Maak de ventilator voor het luchtfilter van de projector schoon met een stofzuiger. En draai vervolgens langzaam de projector ondersteboven.

Luchtfilter (vervolg)

4 Maak het luchtfilter en het filterafdekkapje schoon met een stofzuiger.

Plaats vervolgens een nieuw of schoongemaakt luchtfilter.

Bij een filterafdekkapje voor ondersteboven gebruik, verwijder het luchtfilter van het filterafdekkapje en maak beiden schoon. Na het schoon maken, bevestig het schoongemaakte filter opnieuw aan het filterafdekkapje.

Filterafdekkapje van ondersteboven gebruik

Gelieve het luchtfilter te vervangen indien deze beschadigd of te vies is.

Om een nieuw luchtfilter voor te bereiden, neem contact op met uw dealer en vertel het luchtfiltertypenummer = NJ20922.

Een luchtfilter van het gespecificeerde type zal zelfs komen met de vervangingslamp voor deze projector.

5. Plaats het luchtfilter en filterafdekkapje

Duw op de punten met het woord "PUSH" mt de klauwtjes om het luchfilter vast te zetten.

Vergrendel de tabs, kik het filterafdekkapje op zijn plek.

Filterafdekkapje voor ondersteboven gebruik Vergrendel de tabs, klik het filterafdekkapje op zijn plek.

1. Draai de projector langzaam om zodat de bovenkant naar boven wijst, behalve in geval van ondersteboven gebruik.
2. Zet de projector aan, en reset de lamptijd met de functie FILTERTIJD in het menu OPT. (39).

OPMERKING • Het incorrect opnieuw instellen van de timer van de filter (opnieuw instellen zonder vervanging, of niet opnieuw instellen na vervanging) zal resulteren in foutieve berichtfuncties.

Andere Verzorging

⚠ WAARSCHUWING ▶ Verzorg de projector niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, let erop dat de aan/uit-schakelaar uit is, het netsnoer niet in het stopcontact zit, en dat de de projector voldoende koel is.

▶ Probeer nooit zelf de binnenkant van de projector schoon te maken. Dit is zeer gevaarlijk.
▶Vermijd het bevochtigen van de projector of inbrengen van vloeistoffen in de projector. Het zou kunnen resulteren in brand, een electrische schok, en en/of slecht functioneren van de projector.
- Plaats geen container met water, schoonmaakmiddel of chemicaliën vlakbij de projector.
- Gebruik geen aërosol of spuitbussen.

⚠OPGELET ▶ Gelieve de projector op de juiste manier schoon te maken conform het volgende. Onjuist schoonmaken zou niet alleen beschadiging kunnen veroorzaken maar ook een negatieve invloed als verkleuring, afbladderen van verf, etc.

- Gebruik geen schoonmaakmiddel of chemicaliën, anders dan hieronder aangegeven.

- Wrijf of veeg niet met harde voorwerpen.

Binnen in de projector

Om er voor te zorgen dat uw projector veilig gebruikt kan worden, moet u hem iedere twee jaar laten schoonnmaken en controleren door uw lokale dealer.

Onderhoud van de lens

Als de lens onvolkomen, vies of beslagen is, zou dat verslechtering van de weergave-kwaliteit kunnen veroorzaken. Gelieve voor de lens te zorgen, voorzichtig zijnd met het hanteren.

1. Zet de projector uit en trek het netsnoer eruit. Laat de projector voldoende afkoelen.
2. Als u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes de lens af met een lens schoonmaakdoek die in de winkel verkrijgbaar is. Raak de lens nooit met uw hand aan.

Onderhoud van de behuizing en de afstandsbediening

Onjuist onderhoud kan een negatieve invloed hebben, zoals verkleuring, verbladderen van verf, enz.

1 Zet de projector uit en trek het netsnoer eruit.
Laat de projector voldoende afkoelen.
2. Nadat u er zeker van bent dat de projector voldoende is afgekoeld, neem zachtjes af met gaasweefsel of zachte doek.
Verwijder hardnekkiger vuil met een met water of een neutraal reinigingsmiddel licht bevochtigde zachte doek. Wrijf het oppervlak vervolgens met een zachte, droge doek na.

Storingen verhelpen

Als het apparaat aanstaat kunnen meldingen zoals hieronder worden weergegeven. Als een van die meldingen wordt weergegeven op het scherm, gelieve dan te reageren op de manier zoals hieronder is beschreven. Als dezelfde melding wordt weergegeven na behandeling, of als een andere melding verschijnt, neem dan contact op met uw dealer of service-bedrijf.

Ook al zullen deze meldingen na een paar minuten automatisch verdwijnen, ze zullen elke keer als de stroom wordt ingeschakeld opnieuw verschijnen.

Bericht Beschrijving
✿ VERVANG LAMPSTEL DE LAMPTIMER TERUG NA HET VERVANGEN VAN DE LAMP..	De timer toont dat de levensduur van de lamp 2000 uur nadert.Het al aanschaffen van een nieuwe lamp en een vroege vervanging is aanbevolen. Na vervanging van de lamp dient u de lamp timer opnieuw in te stellen (39).
✿ VERVANG LAMPSTEL DE LAMPTIMER TERUG NA HET VERVANGEN VAN DE LAMP.DE STROOM WORDTNA ** UREN UITGESCHAKELD.	De timer toont dat de levensduur van de lamp 2000 uur nadert en daarom is het aanbevolen om de lamp binnen ** uur te vervangen.Als het lampgebruik 2000 uur bereikt, zal de stroom automatisch uitgeschakeld worden.Vervang dan de lamp. Hiervoor kunt u de paragraaf “Lamp” (41) raadplegen. Nadat u de lamp heeft vervangen, dient u de lamp timer opnieuw in te stellen (39).
✿ VERVANG LAMPSTEL DE LAMPTIMER TERUG NA HET VERVANGEN VAN DE LAMP.DE STROOM WORDTNA 0 UREN UITGESCHAKELD.	De timer toont dat de levensduur van de lamp 2000 uur heeft bereikt, de stroom zal spoedig automatisch worden uitgeschakeld.Zet alstublieft onmiddellijk de projector uit en vervang de lamp. Hiervoor kunt u de paragraaf “Lamp” (41) raadplegen. Nadat u de lamp heeft vervangen, dient u de lamp timer opnieuw in te stellen (39).
GEEN INGANGSSIGNAALOP **	Er is geen ingangssignaal.Controleer a.u.b. de verbinding van de signaalingang en de status van de signaalbron.
SYNC IS BUITEN BEREIKOP *** fH *****kHz fV *****Hz	De horizontale of verticale golflengte van het ingangssignaal, ligt buiten de acceptabele parameters van dit apparaat.Controleer a.u.b. de specificaties van dit apparaat of de specificaties van de signaalbron.

Samenhangende berichten (vervolg)

Bericht Beschrijving
CONTROLEER LUCHTSTROOM	De interne temperatuur is AAN het stijgen.Haal a.u.b. de spanning van het apparaat en geef het apparaat ongeveer 20 minuten de tijd om af te koelen.Schakel, nadat u de volgende punten heeft gecontroleerd, de voeding opnieuw in.Wordt de ventilatieopening geblokkeerd?Is het luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35 graden?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT.SNELH. in.
MAAK HET LUCHTFILTER SCHOON.EERST UITSCHAKELEN, DAN FILTER REINIGEN NADAT U HET LUCHTFILTER HEEFT SCHOONGEMAAKT,DIENT U DE FILTER TIMER TE RESETTEN.	Even een waarschuwing vooraf als u het luchtfilter gaat schoonmaken.Schakel onmiddellijk de netvoeding UIT en reinig het luchtfilter op de manier zoals is beschreven in de paragraaf “Luchtfilter” van deze handleiding. Vergeet niet om, wanneer u het luchtfilter heeft gereinigd, de filtertimer te resetten (39).

OPMERKING • Lampen hebben een beperkte levensduur. Lampen worden gekarakteriseerd door het feit dat zij na verloop van tijd dat u ze gebruikt geen of weinig licht meer geven of dat de lamp breekt of barst enz. Dit apparaat heeft een automatische uitschakelfunctie, dit wil zeggen dat de stroom automatisch uitgeschakeld wordt als de levensduur van de lamp de 2.000 uur heeft bereikt.

Informatie over de indicator lampen

In de onderstaande tabel wordt uitgelegd wat het inhoud als de POWER indicator, de LAMP indicator en de TEMP indicator branden en knipperen. Volg a.u.b de instructies op die in de tabel staan. Neem, als hetzelfde bericht na het verhelpen van een storing direct opnieuw wordt weergegeven of direct een ander bericht wordt weergegeven, contact op met uw leverancier of onderhoudsdienst.

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
Brandt Oranje	Uitgeschakeld	Uitgeschakeld	De projector staat standby.Gelieve de paragraaf “Voeding AAN/UIT” te raadplegen (16).
Knippert Groen	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Wacht alstublieft.
Brandt Groen	Uitgeschakeld	Uitgeschakeld	De projector staat aan.U kunt normale acties uitvoeren.
Knippert Oranje	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Wacht alstublieft.
Knippert Rood	(discreet)	(discreet)	De projector is aan het afkoelen. Er is een fout opgetreden.Wacht alstublieft tot de POWER-indicator stopt met knipperen, en voer vervolgens de juiste maatregel uit om het op te lossen. U kunt hiervoor gebruik maken van de item-beschrijvingen hieronder.
Knippert Rood of Brandt Rood	Brandt Rood	Uitgeschakeld	De lamp gaat niet aan en er is een mogelijkheid dat het interne deel oververhit is geraakt.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als hetzelfde probleem zich voordoet na deze behandeling, dient u de lamp te vervangen. Hiervoor kunt u de paragraaf “Lamp” (41) raadplegen.
Knippert Rood of Brandt Rood	Knippert Rood	Uitgeschakeld	Het lampafdekkapje is niet op de juiste manier aangebracht (bijgesloten).Zet de stroom uit, en laat de eenheid voor tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de manier waarop het lampafdekkapje is bevestigd. Na het uitvoeren van enige noodzakelijk onderhoud, zet de stroom opnieuw aan. Als dezelfde indicatie wordt getoond na de behandeling, neem contact op met uw dealer of service bedrijf.

Informatie over de indicator lampen (vervolg)

POWER indicator	LAMP indicator	TEMP indicator	Beschrijving
KnippertRoodof BrandtRood	Uitgeschakeld	KnippertRood	De koelingsventilator werkt niet.Zet de stroom uit en laat de projector tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er niks van buitenaf in de ventilator is vast komen te zitten, enz. en zet vervolgens het apparaat opnieuw aan. Als hetzelfde bericht wordt getoond na deze behandeling dient u contact op te nemen met uw dealer of service-bedrijf.
KnippertRoodof BrandtRood	Uitgeschakeld	BrandtRood	Het is mogelijk dat de temperatuur binnenin de behuizing te hoog is opgelopen.Zet de stroom uit en laat de unit tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer alstublieft de volgende punten en zet vervolgens het apparaat opnieuw aan.Wordt de luchtventilatie geblokkeerd?Is het luchtfilter vies?Is de omgevingstemperatuur hoger dan 35C?Als dezelfde indicatie wordt weergegeven na de behandeling, stel dan in het menu OPT. voor het onderdeel SPEC.INST.W. de HOOG bij de VENT. SNELH. in (40).
BrandtGroen	Knipperen afwisselend Rood		Het is mogelijk dat de temperatuur binnenin de behuizing te laag is geworden.Gebruik het apparaat alleen binnen het toegestane temperatuurbereik (5°C tot 35°C). Schakel vervolgens de voeding weer AAN.
BrandtGroen	Knipperen gelijktijdig Rood		Het is tijd om het luchtfilter te reinigen, of er is geen luchtfilter.Schakel onmiddellijk de stroom uit en maak het luchtfilter schoon of vervang deze. Hiervoor kunt u de paragraaf “Luchtfilter” raadplegen. Na het schoonmaken of veranderen van het luchtfilter, gelieve er op te letten de filter timer te resetten. Schakel na de behandeling de stroom weer AAN.

OPMERKING • Als het interne gedeelte oververhit is geraakt, wordt uit veiligheidsoverwegingen de spanningsbron uitgeschakeld en de indicatorlampen zouden ook uit kunnen worden gezet. In een dergelijk geval, druk op de “O” (OFF) kant van de aan/uit-schakelaar, en wacht tenminste 45 minuten. Nadat de projector voldoende is afgekoeld, dient u de bevestiging van de lamp en lampdeksel te controleren, en schakel vervolgens het apparaat opnieuw aan.

Verschijnselen die gemakkelijk aangezien worden als defecten

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale omstandigheden voordoen zoals rook, een vreemde lucht, overmatig geluid, beschadigde buitenkant of elementen of kabels, penetratie van vloeistof of andere vreemde materie, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Nadat u er zeker van bent dat de rook of lucht gestopt is, dient u contact op te nemen met uw dealer of service-bedrijf.

1. Voordat u om reparatie vraagt, gelieve eerst de situatie te onderzoeken gebruik makend van de volgende tabel. Deze actie lost soms het probleem op.
   Als de situatie niet kan worden gecorrigeerd,
2. De microprocessor van de projector zou mogelijk moeten worden gereset. Druk a.u.b. op de restart-schakelaar door een speld of iets dergelijks te gebruiken (17).
3. Een bepaalde instelling kan fout zijn. Gelieve de functie FABRIEKSRESET van het menu SPEC.INST.W in het menu OPT. (41) te gebruiken om alle instellingen naar de fabrieksinstellingen te resetten.

Vervolgens, indien het probleem niet is opgelost na onderhoud, neem contact op met uw dealer of service-bedrijf.

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Het apparaat krijgt geen spanning.	Het netsnoer zit niet in het stopcontact.Sluit op de juiste wijze het netsnoer aan.	15
	De aanschakelaar staat niet op de aan positie.Zet de aanschakelaar op [ | ] (Aan).	16
	De hoofdstroom is onderbroken gedurend het gebruik door bijvoorbeeld een stroomstoring (blackout), enz.Zet de stroom uit en laat de projector tenminste 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, kunt u de stroom weer aanzetten.	16, 17
	Of er is geen lamp en/of geen lamp-afdekkapje, of ze zijn beiden niet op de juiste manier bevestigd.Zet alstublieft de stroom uit en laat de unit tenminste 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer de bevestiging van de lamp en het lamp-afdekkapje, en zet vervolgens het apparaat weer aan.	41, 42

Verschijnselen die gemakkelijk aangezien worden als defecten (vervolg)

Verschijnselen	Gevallen waarbij er geen machinedefect is opgetreden	Referentie pagina's
Foto's worden niet getoond.	Het lensafdekkapje is gesloten.Verwijder het lensafdekkapje.	4, 16
	De signaal-kabels zijn niet op de juist manier aangesloten.Sluit de signaal-kabels op de juiste manier aan.	13, 14
	De helderheid staat op een heel laag niveau.Zet HELDER op een hoger niveau met de menu-functie of de afstandsbediening.	25, 27
	De computer kan de projector niet als plug-and-play monitor vinden.Controleer of de computer een plug-and-play monitor kan vinden met een andere plug-and-play monitor.	13
De kleuren vervagen geleidelijk.	De kleur-instellingen zijn niet correct.Voer beeldaanpassingen uit door de instellingen van KLEURTEMP, KLEUR, TINT en/of KLROMVANG te veranderen, met de menu-functies.	25, 2832
	KLROMVANG instelling is niet beschikbaarVerander de KLROMVANG instelling naar AUTO, RGB, SMPTE240, REC709 of REC601.	32
Het beeld ziet er donker uit.	De helderheid en/of contrast staan op een heel erglaag niveau.Zet de HELDER en/of CONTRAST-instellingen op een hoger niveau, gebruik makend van de menu-functie.	25, 27
	De FLUISTER-funcite staat aan.Selecteer NORMAAL voor het onderdeel STIL FUNC. in het menu INSTELLING.	26, 34
	De lamp nadert het einde van zijn productieve levensduur.Vervang de lamp.	41, 42,44
Het beeld is onscherp.	Of de focus-instellingen en/of de horizontale fase-instellingen staan niet goed.Pas de focus met de focus ring aan, en/of H FASE met de menu-functie.	19, 30
	De lens is vies of wazig.Maak de lens schoon. Hiervoor kunt u de paragraaf “Onderhoud Van De Lens” raadplegen.	45

OPMERKING • Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Garantie en service

Als er zich een probleem voordoet, raadpleeg dan eerst "Fehlersuche" en loop de aangegeven punten door. Als het probleem niet opgelost kan worden, neem dan contact op met uw dealer of servicebedrijf. Zij zullen u informeren welke garantie-regeling van toepassing is.

Technische gegevens

OPMERKING • Wijzigingen in de technische gegevens, zonder voorafgaande kennisgeving, voorbehouden.

Onderwerp Technische gegevens
Productnaam LCD (vloeibare kristallen)
LCD-paneel	Paneelgrootte	1,4 cm (0,55 type)
	Aandrijfsysteem	TFT actieve matrix
	Aantalbeeldpunten	480.000 beeldpunten (800 horizontaal x 600 verticaal)
Lens F=1,65 f=20,4 mm
Lamp 165W UHB
Stroomvoorziening		AC100-120V wisselstroom, 2,7A, AC220-240V wisselstroom, 1,5A
Stroomverbruik 240W
Temperatuurbereik		5 ~ 35°C (bedrijfstemperatuur)
Afmetingen		285 (B) x 73 (H) x 202 (D) mm(Exclusief uitstekende onderdelen)• Gelieve het volgende figuur te raadplegen.
Gewicht (massa) 2,2 kg
Poorten		RGB input:RGB .....D-sub 15pin mini x 1Communicatie-poort:CONTROL ..... D-sub 9pin x 1Video input:VIDEO ..... RCA x 1S-VIDEO ..... S-Video x 1Audio input:AUDIO ..... Stereo mini x 1
Los verkrijgbare onderdelen	Lamp DT00701
	Luchtfilter NJ20922
	Overige • Overleg alstublieft met uw dealer.

Technische gegevens (vervolg)

[eenheid: mm]

Projector

CP-RS55

Gebruiksaanwijzing – Beknopte handleiding

Bedankt voor de aankoop van deze projector.

⚠ WAARSCHUWING

▶ Lezes de 'Gebruiksaanwijzing-Veiligheidshandleiding' en door zodat u het apparaat correct kunt gebruiken. Bewaar deze achtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

• De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
• Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Inhoud van de verpakking

OPMERKING • Bewaar de originele verpakking voor eventuele toekomstige verzendingen. Voor verplaatsing van de projector dient u het orginele verpakkingsmateriaal te gebruiken. Wees met name voorzichtig met het lensgedeelte.

(1) Projector met Lensdeksel
(2) Touwtje (voor Lenskapje)
(3) Afdekkap Luchtfi Iter (voor ondersteboven gebruik)
(4) Afstandsbediening
(5) Twee AA batterijen (voor Afstandsbediening)
(6) Netsnoer
(7) RGB-kabel
(8) Gebruiksaanwijzing

Het lenskapje plaatsen

⚠ WAARSCHUWING ▶ Plaats het lenskapje niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken.

Om te voorkomen dat u het lenskapje kwijtraakt, gelieve deze aan de projector vast te maken met het touwtje.

1.

3.

4.

Over het fi Iterafdekkapje voor ondersteboven gebruik

⚠ WAARSCHUWING ▶ Vervang het fi Iterafdekkapje en/of luchtfi Iter niet tijdens gebruik of direct na gebruik. Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht funtioneren van de projector kunnen veroorzaken.
⚠ OPGELET ▶Gelieve voorzichtig te zijn opdat de projector niet valt. Houdt de projector vast, terwijl deze met de lens-kant naar boven is geplaatst.

Als de projector ondersteboven is geïnstalleerd, gelieve het hulpstuk fi Iterafdekkapje voor ondersteboven gebruik te gebruiken.

1.

Filterafdekkapje voor ondersteboven gebruik

4.

Filterafdekkapje voor ondersteboven gebruik

Voorzieningen

⚠ WAARSCHUWING ▶ Installeer de projector op een plaats die voldoet aan de instructies in de 'Gebruiksaanwijzing - Veiligheidshandleiding'.

⚠ OPGELET ▶ Deze projector heeft ook een inlaat-ventilator aan de onderkant. Vermijdt het blokkeren van de ventilatoren. Leg niks onder de projector dat kan worden opgezogen of vast kan blijven zitten.

Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.

De waarden getoond in de tabel zijn berekend (±3%) voor een volledig scherm: 800x600

Bij een 4:3 scherm

(a) Schermgrootte[inch (m)]	(b) Projectie-afstand[m (inch)]	(c) Schermhoogte [cm (inch)]
		omlaag omhoog
40 (1,0) 1,5 (57)		8,7 (3) 52,3 (21)
50 (1,3) 1,8 (72)	10,9 (4) 65,3 (26)
60 (1,5) 2,2 (87)	13,1 (5) 78,4 (31)
70 (1,8) 2,6 (101)	15,2 (6) 91,4 (36)
80 (2,0) 2,9 (116)	17,4 (7) 104,5 (41)
90 (2,3) 3,3 (130)	19,6 (8) 117,6 (46)
100 (2,5) 3,7 (145)	21,8 (9) 130,6 (51)
120 (3,0) 4,4 (174)	26,1 (10) 156,8 (62)
150 (3,8) 5,5 (218)	32,7 (13) 195,9 (77)
200 (5,1)	7,4 (291)	43,5 (17)	261,3 (103)

Bij een 16:9 scherm

(a) Schermgrootte[inch (m)]	(b) Projectie-afstand[m (inch)]	(c) Schermhoogte [cm (inch)]
		omlaag omhoog
40 (1,0) 1,6 (63)		1,2 (0) 48,6 (19)
50 (1,3) 2,0 (78)	1,5 (1) 60,8 (24)
60 (1,5) 2,4 (94)	1,8 (1) 72,9 (29)
70 (1,8) 2,8 (110)	2,1 (1) 85,1 (34)
80 (2,0) 3,2 (126)	2,4 (1) 97,2 (38)
90 (2,3) 3,6 (142)	2,7 (1) 109,4 (43)
100 (2,5) 4,0 (158)	3,0 (1) 121,6 (48)
120 (3,0) 4,8 (190)	3,6 (1) 145,9 (57)
150 (3,8) 6,0 (238)	4,4 (2) 182,3 (72)
200 (5,1) 8,1 (317)	5,9 (2) 243,1 (96)

De neiging van de projector instellen

⚠ WAARSCHUWING ▶ Stel de neiging van de projector niet bij gedurend gebruik of direct na gebruik. Hanteren van de projector terwijl deze een hoge temperatuur heeft zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, verzeker u ervan dat de aan/uit-knop uit staat, dat het netsnoer niet in het stopcontact zit, en dat de projector voldoende koel is.

⚠OPGELET ▶Als u op de elevator-knoppen klikt zonder de projector vast te houden, kan de projector op de grond vallen, kantelen, uw vingers breken en mogelijkkerwijs leiden tot een defect. Om te voorkomen dat u de projector beschadigd of zichzelf verwond, moet u altijd de projector goed vasthouden, als u de elevator-knoppen gebruikt voor het instellen van de elevatorvoer.

▶ Behalve bij het hellen door de aanpassing van het stelvoetje, plaats de projector horizontaal.

Met de draaipootjes van de projector kunt u de projector stabiel op een niet geheel vlakke ondergrond plaatsen of het beeld horizontaal stellen. Met de pootjes kunt u het beeld maximaal 9 graden verdraaien.

1. Druk op de elevatorknoppen en houd deze ingedrukt terwijl u de projector vasthoudt.
2. Stel de projector iets hoger of lager in, tot u de gewenste hoogte heeft bereikt en laat aansluitend de elevator-knoppen los.
3. Met de draaipootjes van de projector kunt u desgewenst ook de verticale positie van het geprojecteerde beeld fi jn aanpassen.

Uw apparaten aansluiten

⚠️OPGELET ▶ Zet alle apparaten uit voordat ze worden aangesloten op de projector. Het proberen aansluiten van een apparaat in gebruik zou extreem harde geluiden of andere abnormaliteiten kunnen genereren die zouden kunnen resulteren in slecht funtioneren en/of beschadiging aan het apparaat en/of de projector.

▶Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Sommige kabels moeten voorzien worden van een kern. Een te lange kabel kan het beeld verslechteren. Gelieve contact met uw dealer op te nemen voor details. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Zorg er voor dat u de apparaten op de juiste uitgang aansluit. Als u het apparaat op de verkeerde uitgang heeft aangesloten, kan dit resulteren in een defect en/of schade veroorzaken aan het apparaat en/of projector.

Voorbeelden van een verbinding met een computer

Voorbeelden van een verbinding met een VCR/DVD-speler

De voeding aansluiten

⚠ WAARSCHUWING ▶ Wees extra voorzichtig tijdens het aansluiten van het netsnoer. Onjuiste of foutieve aansluitingen kunnen leiden tot BRAND en/of ELEKTRISCHE SCHOKKEN.

• Gebruik alleen het netsnoer die bij de projector geleverd zijn. Is het snoer beschadigd, neem dan contact op met uw leverancier en vraag om een nieuw snoer.
• Stop het netsnoer alleen in stopcontacten die voldoen aan het specifi eke voltage.

• Wijzig het netsnoer niet. Verbreek nooit de aardverbinding van de drie-pins-stekker.

• Sluit de connector van het netsnoer aan op de AC-ingang van de projector.

• Stop het netsnoer in het stopcontact.

Connector van het stroomsnoer

Batterijen plaatsen

⚠ WAARSCHUWING ▶ Ga altijd voorzichtig om met de batterijen en gebruik ze alleen zoals aangegeven staat. Onjuist gebruik kan resulteren in het exploderen, scheuren of lekken van de batterij, en dat kan leiden tot vuur letsel en/of vervuiling van de omgeving.

• Gebruik alleen de batterijen die aangegeven zijn. Gebruik niet verschillende soorten batterieijen op hetzelfde moment. Gebruik geen oude en nieuwe batterijen niet door elkaar.
• Houd de batterij buiten het bereik van kinderen en huisdieren.
• Laad een batterij niet op, maak geen kortsluiting, en soldeer of demonteer hem niet.
• Stop een batterij niet in vuur of water. Houd de batterijen op een donkere, koele en droge plek.
  • Ga niet ruw om met de batterij.
• Als u een lek in een batterij ontdekt, veeg het gelekte weg en vervang vervolgens de batterij. Als het gelekte uw lichaam of kleding raakt, spoel dit dan onmiddelijk goed af met water.

• Gooi de batterij weg volgens de locale wetten.

• Verwijder het klepje van de batterijhouder.

• Verwijder, aan de achterkant van de afstandsbediening, het klep van de batterijhouder. Volg hierbij de pijl.
• Haal de oude batterijen eruit en/of plaats de nieuwe batterijen.

Bij plaatsing van de batterijen, aligneer en stop de twee AA batterijen in de afstandsbediening volgens plus en min-gaten zoals in de afstandsbediening staat aangegeven.

1. Maak het klepje van de batterijhouder weer dicht. Plaats het klepje weer op de batterijhouder en klik het klepje erop. Volg hierbij de pijl.

Bediening

De netvoeding inschakelen

⚠ WAARSCHUWING ▶ Als het apparaat aanstaat, wordt er een fel licht uitgezonden. Kijk niet in de lens of ventilatieopeningen van de projector.

OPMERKING • Schakel de stroom aan in de volgorde rechts. Schakel eerst de projector in en pas daarna de op de projector aangesloten apparatuur.

1. Open de lampdeksel, en zet de aan/uit-schakelaar in de AAN-positie. De power-indicator zal oranje gaan branden. Wacht vervolgens enkele seconden omdat de knoppen gedurende enkele seconden niet zouden kunnen functioneren.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. De projectorlamp zal aangaan en de POWER indicator zal groen oplichten en gaan fl ikkeren. Wanneer het apparaat volledig op spanning is, zal het groene indicatorlichtje stoppen met fl ikkeren en voortdurend blijven branden.

Weergave

1. Om een inputsignaal te selecteren, gebruik de knop van INPUT (projector), of de knoppen van RGB, VIDEO of SEARCH (afstandsbediening).
2. Om de aspect-ratio te veranderen, gebruik de ASPECT-knop (afstandsbediening).
3. Gebruik de ZOOM knoppen (afstandsbediening) en de focusring (projector) om de zoomfactor en de scherpteinstelling aan te passen.

Bedieningen

Afstandsbediening

De projector uitzetten

OPMERKING • Schakel de projector uit in de volgorde rechts. Geleive de projector uit te zetten na de verbonden apparaten.

• Behalve in een noodgeval, als u de projector uitzet, volg de procedure van de volgende "De projector uitzetten", en haal het netsnoer niet uit het stopcontact coordat de procedure is beeindigd. Negeren veroorzaakt beschadiging van electrode en niet-verlichten van de lamp.
• Deze Projector wordt gecontroleerd door een interne microprocessor. Onder bepaalde bijzondere omstandigheden, zou de projector
• Restort schekkelper

zelfs bij het uitschakelen van de stroom niet goed kunnen werken. In een dergelijk geval, gelieve de restart-schakelaar in te drukken met een speld of iets dergelijks. Nadat u zich verzekert

van het feit dat de power-indicator oranje brandt,

zet de aan/uit-schakelaar in de UIT-positie. Druk alleen de restart-schakelaar in buitengewone omstandigheden in.

- Als een stroomtoevoer is afgesloten door een stroomstoring of de restartschakelaar, voordat u de projector weer aanzet, laat deze tenminste 10 minuten zonder bediening afkoelen.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.

Stroom uitschakelen?

1. Druk opnieuw op de STANDBY/ON-knop van de projector of de afstandsbediening terwijl het bericht zichtbaar is.

De projectorlamp dooft en het POWER indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWERindicator met knipperen en blijft oranje branden.

1. Controleer of de power-indicator oranje gaat branden, zet de AAN/UIT-schakelaar in de OFF positie. De POWER-indicator zal uit gaan. Zet de aan/uit-knop niet in de UIT-positie als de POWER-indicator groen is of knippert.

1. Sluit het lensafdekkapje. Voor de veiligheid, haal het netsnoer uit het stopcontact als de projector voor langere tijd niet wordt gebruikt.

Onderhoud

Lamp

WAARSCHUWING HOOGSPANNING HOGE TEMPERATUUR HOGE DRUK
►De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
►Over het weggooien van een lamp · Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.	· Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.· Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.· Zet, voordat u de lamp vervangt, de projector uit en haal het netsnoer uit het stopcontact, wacht vervolgens tenminste 45 minuten opdat de lamp voldoende is afgekoeld. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
	· Maak nooit los behalve de genoemde (gemarkeerd met een pijl) schroeven.· Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.· Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
	· Gebruik alleen de lamp van het gespecifi ceerde type.· Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.· Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.· ndien de indicaties of een bericht u vragen de lamp te vervangen (zie paragraaf “gerelateerde berichten” en “Over de indicatielampjes”), vervang dan de lamp zo snel mogelijk. Bij langdurig gebruik van de lamp of gebruik na de vervangingsdatum kan de lamp springen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Lamp (vervolg)

Indien de indicatoren aangeven dat u de lamp moet vervangen of er een melding verschijnt dat de lamp aan vervanging toe is, vervangt u de lamp zo snel mogelijk.

1. Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
2. Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer = DT00701. Als de projector aan het plafond is bevestigd, of als de lamp kapot is gesprongen, vraag dan uw dealer om de lamp te vervangen.

In het geval u deze zelf vervangt,

1. Nadat u zich ervan heeft verzekerd dat de projector voldoende is afgekoeld, kantel de projector zachtjes om, zodat de onderkant naar boven wijst.

2. Gelieve de klauwtjes van de lampdeksel los te maken met een min-schroevedraaier of iets gelijkwaardigs, en de lampdeksel te verwijderen.

3. Maak de 2 schroeven (gemarkeerd met pijl) van de lamp los, en til de lamp langzaam op aan de handvatten.

4. Plaats de nieuwe lamp, en maak de twee schroeven, die eerder waren losgemaakt, weer stevig vast om het op zijn plaats vast te zetten.

5. Vergrendel de 2 tabs van de lampdeksel in de projector, en plaats de lampdeksel op de projector. Duw vervolgens op het middenpunt van de twee klauwtjes om de lampdeksel vast te zetten.

6. Draai de projector langzaam om zodat de bovenkant naar boven wijst.

7. Zet de projector aan, en reset de lamptijd.

Klauwtjes van lampdeksel

Schroeven gemarkeerd met pijl

Middenpunt van de klauwtjes

Tabs

(1) Druk, terwijl de projector loopt, op MENU zodat het menu verschijnt.
(2) Kies "OPT." via ▲/▼, en bevestig uw keuze via ▶ of ENTER.
(3) Kies de "LAMPTIJD" in het menu met de ▲/▼ knop, druk vervolgens op de RESET-knop of de ▶ knop en houd deze voor 3 seconden ingedrukt.
(4) Kies "REIN." via ▲.

OPMERKING • Als de lamp is vervangen na het bericht "DE STROOM WORDT NA 0 UREN UITGESCHAKELD" is getoond, voer de volgende actie dan uit binnen 10 minuten voordat u de stroom inschakelt. • Het incorrect opnieuw instellen van de timer van de lamp (opnieuw instellen zonder vervanging, of niet opnieuw instellen na vervanging) zal resulteren in foutieve berichtfuncties.

Luchtfi Iter

⚠ WAARSCHUWING ▶ Vervang het luchtfi liter niet tijdens gebruik of direct na gebruik.

Hanteren van de projector bij een hoge temperatuur zou een brandwond en/of slecht functioneren van de projector kunnen veroorzaken. Vóór behandeling, let erop dat de aan/uit-schakelaar uit is, het netsnoer niet in het stopcontact zit, en dat de de projector voldoende koel is.

▶Gebruik alleen het luchtfi Iter van het gespecifi ceerde type. Gebruik de projector niet als het luchtfi Iter en het luchtafdekkapje is verwijderd.

⚠ OPGELET ▶ Gelieve het luchtfi Iter te vervangen als deze is beschadigd of te vies is geworden, en ook als u de lamp vervangt. Een luchtfi Iter van het gespecifi ceerde type zal zelfs komen met de vervangingslamp voor deze projector.

▶Gelieve voorzichtig te zijn opdat de projector niet valt. Houdt de projector vast, terwijl deze met de lens-kant naar boven is geplaatst.

Als de indicatoren of een melding u aangeeft dat het luchtfi Iter dient te worden schoongemaakt, maak dan het luchtfi Iter zo snel mogelijk schoon. Gelieve ook het luchtfi Iter te vervangen als u de lamp vervangt, en ook als deze kapot is of erg lang gebruikt.

1. Verwijder het fi Iterafdekkapje en het luchtfi Iter. Houdt de knoppen ingdrukt terwijl u ze eruit trekt.
2. Maak de ventilator voor het luchtfi Iter van de projector schoon met een stofzuiger.
3. Maak het luchtfi Iter en het fi Iterafdekkapje schoon met een stofzuiger.

Bij een fi Iterafdekkapje voor ondersteboven gebruik, verwijder het luchtfi Iter van het fl terafdekkapje en maak beiden schoon.

Gelieve het luchtfi Iter te vervangen indien deze beschadigd of te vies is.

Om een nieuw luchtfi Iter voor te bereiden, neem contact op met uw dealer en vertel het luchtfi Itertypenummer = NJ20922.

1. Plaats het luchtfi Iter en fi Iterafdekkapje.
2. Zet de projector aan, en reset de fi ltertijd.

(1) Druk, terwijl de projector loopt, op MENU zodat het menu verschijnt.
(2) Kies "OPT." via ▲/▼, en bevestig uw keuze via ▶ of ENTER.
(3) Kies de "FILTERTIJD" in het menu met de ▲/▼ knop, druk vervolgens op de RESET-knop of de ▶ knop en houd deze voor 3 seconden ingedrukt.
(4) Kies "REIN." via ▲.

OPMERKING • Het incorrect opnieuw instellen van de timer van de fi Iter (opnieuw instellen zonder vervanging, of niet opnieuw instellen na vervanging) zal resulteren in foutieve berichtfuncties.

Luchtfi IterGewoon fi Iterafd

Filterafdekkapje van ondersteboven gebruik

Over de “Gebruiksaanwijzing – Gebruikershandleiding”

U vindt de 'Gebruiksaanwijzing – Gebruikershandleiding' op de CD-ROM. Lees, voordat u het apparaat in gebruik neemt, eerst het volgende en gebruik de CD-ROM op de juiste wijze.

⚠ OPGELET • Plaats de meegeleverde CD-ROM alleen in het CD-ROM-station van een pc.

De cd-rom is gemaakt voor gebruik in een pc. PLAATS DE CD-ROM NOOIT IN EEN CD-SPELER, ANDERS DAN DIE IN EEN PC! Wanneer u de cd-rom in een nietcompatibele cd-speler plaatst, zal deze een harde ruis produceren DIE MOGELIJK KAN LEIDEN TOT GEHOORBESCHADIGING EN BESCHADIGING VAN DE LUIDSPREKERS!

- Plaats de cd-rom na gebruik terug in het doosje en bewaar dit zorgvuldig.

Leg de cd nooit in direct zonlicht of op plaatsen met een hoge temperatuur of hoge luchtvochtigheid.

OPMERKING

• De informatie op de cd-rom kan zonder voorafgaand bericht worden gewijzigd.
• Wij zijn niet verantwoordelijk voor het niet kunnen gebruiken van, of schade aan de hardware of software van uw pc als gevolg van het gebruik van de cd-rom.
• Het is verboden de informatie op de cd-rom geheel of gedeeltelijk te kopieren, te reproduceren of opnieuw uit te geven, zonder ons bedrijf daarvan in kennis te stellen.

KENNISGEVING HANDELSMERKEN

• Windows® is een geregistreerd handelsmerk van Microsoft Corporation.
  • Macintosh, Power Macintosh en Mac OS zijn geregistreerde handelsmerken van Apple Computer, Inc.
• Pentium is een geregistreerd handelsmerk van Intel Corporation.
• Adobe en Acrobat zijn geregistreerde handelsmerken van Adobe Systems Incorporated. Alle overige handelsmerken zijn het eigendom van hun respectievelijke eigenaren.

■ Systeemeisen

Het systeem waarmee u de CD-ROM leest moet voldoen aan de volgende specificaties.

Windows®: Besturingssysteem: Microsoft® Windows® 95, 98, 98SE, NT4.0, ME, 2000/XP Processor: Pentium® processor 133MHz / Geheugen: 32 Mb of meer

Macintosh®: Besturingssysteem: Mac OS 10.2 of hoger Processor: Power pc®/ Geheugen: 32 Mb of meer

CD-ROM-station : 4-speed CD-ROM-station

Monitor: 256 kleuren / resolutie minimaal 640 x 480 dpi

Toepassingen : Microsoft Internet Explorer 4.0 en Adobe Acrobat Reader 4.0 of hoger

■ De bijgevoegde cd-rom lezen

1. Plaats de cd-rom in het cd-romstation van de pc.
   Windows® : Na een tijdje wordt de webbrowser automatisch gestart. Het startvenster verschijnt.
   Macintosh® : (1) Dubbelklik op het pictogram 'Hitachi Projectors' op het bureaublad. (2) Wanneer u klikt op het bestand 'main.html', zal de webbrowser starten en wordt in het browservenster het startscherm weergegeven.

2. Om de handleiding op de CD-ROM te openen moet Acrobat® Reader® op de computer geïnstalleerd zijn. Als dat niet het geval is kunt u Acrobat® Reader® 5.1 downloaden van de website van Adobe. Klik op deze website op de knop 'Get Acrobat Reader'.

Windows®: De CD-ROM bevat het installatieprogramma van de Engelse versie van Acrobat Reader 5.1.

Klik op de knop 'for Windows' om het installatieprogramma te starten.

1. Klik eerst op de typenaam van uw projector en klik vervolgens in de weergavelijst op de gewenste taalversie. De Gebruikershandleiding verschijnt.

Projector

CP-RS55

Informatie voor gebruikers in landen van de Europese Unie

Dit symbool op het product of op zijn verpakking betekent dat uw elektrische of elektronische apparatuur na het verstrijken van de levensduur gescheiden van het huisvuil moet worden weggegooid. Er zijn afzonderlijke ophaalsystemen voor recyclage in de E.U. Voor meer informatie neemt u contact op met de plaatselijke overheid of de dealer waar u het product hebt gekocht.

PORTUGUÊS
