Type product	Koelkast
Merk	CaterCool
Model	712024
Brutocapaciteit	95 L
Netto capaciteit	88 L
Temperatuurbereik	2°C tot 8°C
Klimaatklasse	N, ST
Ontdooitype	Automatisch
Energie-efficiëntieklasse	E
Jaarlijks energieverbruik	120 kWh
Geluidsniveau	40 dB(A)
Voeding	220-240 V, 50 Hz
Vermogen	80 W
Afmetingen (H x B x D)	850 x 600 x 550 mm
Gewicht	28 kg
Materiaal planken	Gehard glas
Binnenverlichting	LED
Deur omkeerbaar	Ja
Koelmiddel	R600a
Reinigingsmethode	Afnemen met vochtige doek, mild reinigingsmiddel
Beschikbaarheid reserveonderdelen	Neem contact op met CaterCool support

Veelgestelde vragen - 712024 CaterCool

Hoe pas ik de temperatuur aan op mijn CaterCool 712024 koelkast?

Zoek de thermostaatknop in het koelgedeelte. Draai deze naar een hoger getal voor een koudere temperatuur (bijv. 3-4 is typisch). Wacht 24 uur voor stabilisatie.

Wat is de aanbevolen temperatuurinstelling voor het bewaren van voedsel?

De ideale koelkasttemperatuur ligt tussen 3°C en 5°C (37°F tot 41°F). Zet de knop eerst in een middelste stand en pas aan indien nodig.

Hoe vaak moet ik mijn koelkast ontdooien?

Uw CaterCool 712024 heeft automatische ontdooiing, dus handmatig ontdooien is niet nodig. Controleer echter de deurafdichting als er ijsvorming optreedt.

Waarom maakt mijn koelkast ongewone geluiden?

Normale geluiden zijn een zoemende compressor, klikken of borrelen van koelmiddel. Bij luid zoemen of rammelen, zorg dat de koelkast waterpas staat en niet tegen muren aan komt.

Hoe reinig ik de binnenkant van mijn koelkast?

Haal de stekker uit het stopcontact, verwijder al het voedsel en de planken. Veeg de binnenkant af met een mengsel van warm water en mild reinigingsmiddel. Vermijd schurende middelen. Goed drogen voordat u hem weer aanzet.

Wat moet ik doen als de koelkast niet voldoende koelt?

Controleer of de deur goed sluit, zorg dat ventilatieopeningen niet geblokkeerd zijn en zet de thermostaat op een koudere stand. Als het probleem aanhoudt, reinig dan de condensorspiralen aan de achterkant.

Kan ik de openingsrichting van de deur omkeren?

Ja, de deur is omkeerbaar. Raadpleeg de gebruikershandleiding voor stapsgewijze instructies voor het wijzigen van de scharnieren en deurhandgreep.

Hoeveel energie verbruikt deze koelkast?

Het geschatte jaarlijkse energieverbruik is 120 kWh, wat het in energie-efficiëntieklasse E plaatst. Het werkelijke verbruik kan variëren afhankelijk van gebruik en omstandigheden.

Welk type koelmiddel wordt gebruikt?

De koelkast gebruikt R600a (isobutaan), een natuurlijk koelmiddel met lage milieu-impact. Zorg voor correcte verwijdering aan het einde van de levensduur.

Waar kan ik reserveonderdelen of technische ondersteuning vinden?

Neem contact op met de klantenservice van CaterCool (details in de handleiding) of bezoek hun website. Sommige onderdelen zijn mogelijk verkrijgbaar via geautoriseerde dealers.

GEBRUIKSAANWIJZING 712024 CaterCool

Gebruikershandleiding Operation instructions

Hartelijk dank voor de aanschaf van ons product.

Lees deze gebruiksaanwijzing vóór gebruik zorgvuldig door, zodat u het product correct en naar tevredenheid kunt gebruiken.

INHOUDSOPGAVE

Inhoudsopgave....2

Algemeen 3

Samenstelling en onderdelen 3

Vervoer en plaatsing 3

Vervoer en plaatsing 4

Voorbereiding en stroom.... 4

Gebruik en voorzorgsmaatregelen 5

Bediening van frontpaneel 5

Onderhoud 6

Probleemoplossing 6

Opmerking 7

Werking van koelsysteem en elektrisch schema 7

Elektrisch schema 7

Opmerking 8

ALGEMEEN

1. Deze staande koelkast is uitgerust met een hoogwaardige compressor in een eigen behuizing. Het koelmiddel R600a of R134a is een milieuvriendelijk middel. De koelkast maakt gebruik van een intelligent koelsysteem met luchtkoeling door middel van een ventilator. De temperatuur is gelijkmatig, zelfs in de koelkast.
2. De deur en behuizing zijn voorzien van drielaags hol en doorzichtig glas. Hij ziet er stijlvol uit, heeft optimale afmetingen en biedt gemakkelijke toegang.
3. Deze multifunctionele koelkast is geschikt voor warenhuizen, woningen, vergaderruimten en wachtruimten.

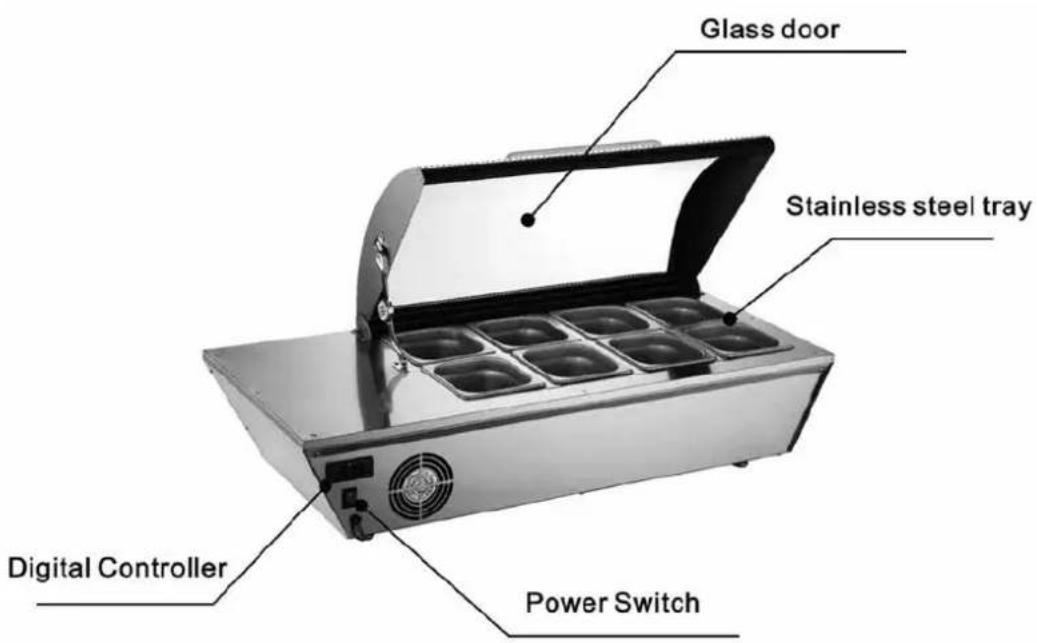

SAMENSTELLING EN ONDERDELEN

VoorzichtigheidHaal eerst de stekker uit de wandcontactdoos.Laat de koelkast nooit meer dan 45° overhellen.		Droge plaatsZet de koelkast altijd op een droge plaats.
Voldoende tussenruimteDe afstand van de zijkanten en de achterkant van de koelkast tot de wand of een ander voorwerp moet minimaal 10 cm bedragen. Het koelvermo-gen neemt af als de vrije ruimte rondom de koelkast te gering is. Hierdoor kan de lucht niet voldoende circuleren.		Goede ventilatieZet de koelkast altijd op een plaats met een goede ventilatie. Voor het eerste gebruik moet u na het plaatsen van de koelkast ten minste twee uur wachten voordat u de stekker in de wandcontactdoos steekt en hem in gebruik neemt.

VERVOER EN PLAATSING

Uit de buurt van warmtebron

Plaats de koelkast nooit in direct zonlicht. Plaats hem nooit in de buurt van een warmte-bron of kachel. Hierdoor neemt het koelvermogen af.

Geen zware belasting

Zet nooit zware voorwerpen boven op de koelkast.

Geen gaten

Maak nooit een gat in de koelkast. Bevestig nooit andere voorwerpen aan de koelkast.

Stabiele plaats

Kies voor het uitpakken en plaatsen van de koelkast een vlakke en stevige ondergrond.

VOORBEREIDING EN STROOM

Geschikte contactdoos

De koelkast werkt op een eenfasige wisselstroom van 220-240 V via een eenfasige contactdoos die geschikt is voor drie pennen (250 V, 10 A) en een zekering (6 A). De contactdoos moet voorzien zijn van betrouwbare aarding.

Eén apparaat op contactdoos

Sluit nooit een ander apparaat aan op de contactdoos die door de koelkast gebruikt wordt. Hierdoor wordt de kabel warm en kan er brand ontstaan.

Bescherm kabels

Breek of beschadig kabels nooit. Dit kan leiden tot lekstroom en brandt.

Spoel niet af met water

Spoel het oppervlak van de koelkast nooit af met water. Dit kan leiden tot lektroom.

VOORBEREIDING EN STROOM

Geen ontvlambare en ontplofbare stoffen

Plaats nooit ontvlambare of ontplofbare stoffen in de koelkast, zoals ether, benzine, alcohol en lijm. Plaats nooit een gevaarlijk product in de buurt van de koelkast.

Geen spray

Spuit niet met ontvlambare stoffen zoals verf of lak in de buurt van de koelkast. Hierdoor kan brand ontstaan.

Stroomonderbreking

Wanneer de stroom is onderbroken of de stekker uit de contactdoos is gehaald, moet u ten minste vijf minuten wachten voordat u de koelkast weer aansluit en in gebruik neemt.

Er mogen geen medicijnen in de koelkast bewaard worden.

Steek de stekker van de koelkast in een geschikte contactdoos van 220-240 V.

Leg uw hand na het inschakelen van de koelkast op de luchtinlaat om te controleren of de aangezogen lucht koud genoeg is. Daarna kunt u levensmiddelen in de koelkast doen.

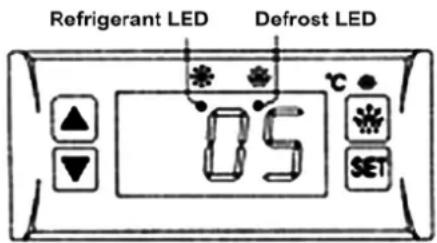

2. Digitale temperatuurregelaar

Het is een geïntegreerde intelligente miniregelaar die geschikt is voor de compressor van 1 pk.

De hoofdfuncties zijn: temperatuurweergave, temperatuurregeling, handmatig of automatisch ontdooien via uitschakelen, regeling van de verlichting, opslag van waarden, zelftesten en vergrendeling van parameters.

BEDIENING VAN FRONTPANEEL

Temperatuur instellen

Druk op de knop SEDm de ingestelde temperatuur weer te geven.

Druk op de knop ▲f on de weergegeven waarde te wijzigen en op te slaan.

Druk op de knop 553m de temperatuurinstelling af te sluiten en de temperatuur van de koelruimte weer te geven.

1. Als er niet binnen tien seconden op een knop wordt gedrukt, wordt de temperatuur van de koelruimte weergegeven.

2. Verlichting: druk op de knop 📁. De verlichting brandt. Als u nogmaals op deze knop drukt, gaat de verlichting uit.

Ontdooien handmatig starten/stoppen: druk op de knop een houd hem zes seconden ingedrukt om ontdooien in- of uit te schakelen.

1. Koelmiddel-LED: tijdens het koelen brandt de LED. Als de temperatuur van de koelruimte constant is, brandt de LED niet. Bij een vertraagde start knippert de LED.

2. Ontdooi-led: tijdens het ontdooien brandt de LED. Als het ontdooien stopt, gaat de LED uit. Bij vertraagd ontdooien knippert de LED.

3. Voorzorgsmaatregelen

Open de deur zo kort en zo min mogelijk om de koeltemperatuur in de koelkast te handhaven.

Blokkeer nooit de luchtinlaat en -uitlaat. Houd de luchtcirculatie en het koelvermogen op het juiste peil.

Plaats levensmiddelen in de koelkast niet te dicht op elkaar. Hierdoor neemt het koelvermogen af.

Pas de hoogte van het schap aan aan de te bewaren levensmiddelen.

Laat warm voedsel afkoelen tot kamertemperatuur voordat u het in de koelkast doet.

Open de deur zo kort mogelijk en probeer de koelkast op temperatuur te houden als er een stroomonderbrekingis.

Een beschadigde voedingskabel mag uitsluitend gerepareerd worden door een geschikte vakman met hiervoor bestemd gereedschap.

Raak de compressor nooit aan. Hierdoor kunnen brandwonden ontstaan.

Een beschadigde stroomkabel mag, om gevaarlijke situaties te voorkomen, alleen worden vervangen door de fabrikant, een door hem erkende servicewerkplaats of een gelijkwaardig gekwalificeerde technicus.

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde

lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie over het gebruik van het apparaat hebben gekregen door een persoon die verantwoordelijk is voor hun veiligheid.

Let op dat kinderen niet met het apparaat gaan spelen.

De gebruiksaanwijzing is niet geschikt voor personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis.

WAARSCHUWING: blokkeer ventilatieopeningen in de behuizing van het apparaat of in het systeem zelf niet.

WAARSCHUWING: gebruik voor een snellere ontdooiing uitsluitend de mechanische apparatuur of de middelen die door de fabrikant aanbevolen worden.

WAARSCHUWING: beschadig het koelmiddelcircuit niet.

WAARSCHUWING: gebruik in de compartimenten voor de opslag van levensmiddelen uitsluitend de elektrische apparatuur die door de fabrikant aanbevolen wordt.

Let op: brandgevaar. De hoogte van de driehoek in het symbool moet ten minste 15 mm bedragen.

ONDERHOUD

1. Algemeen

Als u de koelkast zo schoon mogelijk houdt, hoeft er alleen periodiek onderhoud uitgevoerd te worden.

Haal vóór het onderhoud altijd de stekker uit de contactdoos.

Gebruik nooit een beschadigde stekker of een loszittende contactdoos.

Spoel de koelkast nooit af.

Gebruik nooit een alkalisch reinigingsmiddel, zeep, benzine, aceton of een borstel.

2. Reiniging van buitenkant

Dompel een zachte doek in een neutraal reinigingsmiddel (afwasmiddel) om de buitenkant van de koel-kast te reinigen. Wrijf hem vervolgens af met een droge zachte doek.

3. Reiniging van binnenkant

Haal het schap eruit en reinig het met water.

Wrijf de binnenkant af met een zachte doek.

4. De koelkast voor langere tijd uitschakelen

Pak alle levensmiddelen uit de koelkast en haal de stekker uit de contactdoos.

Reinig zowel de binnen- als de buitenkant van de koelkast grondig en zet de deur open, zodat hij goed kan drogen.

Het glas breekt gemakkelijk. Houd kinderen uit de buurt van het glas.

5. De lamp in de lichtunit vervangen

Als de ledlamp beschadigd is, moet hij vervangen worden door de fabrikant of zijn servicevertegen- woordiger.

PROBLEEMOPLOSSING

Probleem Oorzaak en oplossing
Geen koeling Zit de stekker	goed in de contactdoos?Is de zekering kapot?Is er geen stroom?
Onvoldoende koeling Staat h	ij in direct zonlicht?Is er een warmtebron in de buurt?Is de ventilatie niet goed?Sluit de deur wel goed?Wordt de deur langdurig geopend?Is de afdichtstrip vervormd of beschadigd?Staan de levensmiddelen te dicht op elkaar of zit de koelkast te vol?Blokkeren levensmiddelen de luchtinlaat of -uitlaat?Stel de temperatuurregelaar opnieuw in.
Te veel geluid De koelkast sta	at niet waterpas.De koelkast maakt contact met de wand of een ander voorwerp.Een onderdeel van de koelkast zit los.
Neem contact op met uw servicevertegenwoordiger als u het probleem niet zelf kunt verhelpen.

OPMERKING

De onderstaande zaken worden niet opgevat als probleem:

Het geruis van water is te horen als de koelkast in gebruik is. Dit is normaal, want het koelmiddel circuleert in het systeem.

Als er veel regenval is, kan er condens aan de buitenkant van de koelkast zitten. Dit is geen probleem, omdat het veroorzaakt wordt door de hoge luchtvochtigheid. Veeg de buitenkant gewoon met een doek droog.

WERKING VAN KOELSYSTEEM EN ELEKTRISCH SCHEMA

Compressiekoeling is gebaseerd op comprimeren, condenseren, smoren en verdampen.

De compressor comprimeert, de condensor condenseert, de capillair regelt de smoorklep en de verdamper verdampt.

Wanneer het koelmiddel in het gesloten koelsysteem circuleert, zuigt de compressor koelmiddel aan.

Dit absorbeert warmte in de verdamper. Het koelmiddel wordt een gas met een hoge druk en een hoge temperatuur.

In de condensor geeft het warmte af aan de lucht. Tegelijkertijd condenseert het koelmiddel weer en smoort het in de capillair. Vervolgens komt het in de verdamper met een lage druk.

Het gecondenseerde koelmiddel bereikt snel het kookpunt en verdampt wanneer de druk plotseling daalt.

Ondertussen absorbeert het warmte in de koelkast.

En de compressor zuigt het gasvormige koelmiddel met een lage druk en een lage temperatuur aan.

Op deze manier wordt door middel van de circulatie de gewenste koeling gerealiseerd.

ELEKTRISCH SCHEMA

Belangrijke parameters *712.020 *712.024
Koelmiddel en inspuiting (g): R600a R600a
Koeltemperatuur (°C):	2-122-12
Opgenomen nominal vermogen (W):	105105
Nominale spanning (V): 230 230
Nominale frequentie (Hz): 50 50
Opslagvolume (L):	6767
Nettogewicht (kg):	25 27
Totaal afmetingen (mm) (LxWxH)	767x612x328	1035x477x328

OPMERKING

1. Als er wijzigingen hebben plaatsgevonden, gelden het elektrisch schema en de parameters op het typeplaatje als de recentste versie.
2. Het ontwerp kan zonder kennisgeving aangepast worden.

Betekenis van symbool met doorgekruiste afvalcontainer:

Verwijder elektrische apparatuur niet als ongesorteerd huishoudelijk afval, maar maak gebruik van voorzieningen voor gescheiden inzameling.

Neem contact op met de verantwoordelijke lokale overheidsinstantie voor meer informatie over de beschikbare inzamelingssystemen.

Als elektrische apparatuur op stortplaatsen of vuilnisbelten wordt gedeponeerd, kunnen er gevaarlijke stoffen in het grondwater en in de voedselketen terechtkomen. Dit is schadelijk voor de gezondheid en het welzijn.

Als u een oud apparaat door een nieuw exemplaar vervangt, is de detaillist verplicht uw oude apparaat gratis in te nemen.
