Type product	Videoprojector
Merk	Hitachi
Model	CP-WX625W
Resolutie	WXGA (1280 x 800)
Lichtopbrengst	6200 lumen
Contrastverhouding	2000:1
Lamptype	UHP 400 W
Lamp levensduur	4000 uur (normaal), 6000 uur (eco)
Projectieverhouding	1.5 – 2.0:1
Zoom	Optisch, 1.7x
Afmetingen (B x H x D)	498 x 167 x 437 mm
Gewicht	8,5 kg
Stroomverbruik	500 W (max), <1 W (stand-by)
Spanningsbereik	100 – 240 V AC, 50/60 Hz
Aansluitingen	HDMI, VGA, composiet, S-Video, USB, RJ-45
Ingebouwde luidspreker	2 x 10 W
Netwerkfuncties	Bedraad en draadloos (optioneel)
Onderhoud	Filter schoonmaken elke 1000 uur; lamp vervangen na 4000 uur
Veiligheid	Kensington-slot, wachtwoordbeveiliging
Reparabiliteit	Lamp en filter door gebruiker vervangbaar

Veelgestelde vragen - CP-WX625W HITACHI

Hoe vervang ik de lamp van de Hitachi CP-WX625W?

Schakel de projector uit en trek de stekker uit het stopcontact. Laat de lamp 30 minuten afkoelen. Verwijder het lampdeksel aan de onderkant, maak de lampmodule los, vervang deze en sluit het deksel. Zet de lampuren terug in het menu.

Welke resolutie ondersteunt de CP-WX625W?

De oorspronkelijke resolutie is WXGA (1280x800). Hij ondersteunt ook hogere resoluties tot 1920x1080 via compressie.

Hoe maak ik het filter schoon?

Schakel de projector uit en haal de stekker eruit. Verwijder het filterdeksel en neem het filter eruit. Reinig het met een stofzuiger of een zachte borstel. Plaats het filter terug en sluit het deksel.

Wat is de levensduur van de lamp?

De lamp gaat ongeveer 4000 uur mee in de normale modus en 6000 uur in de eco-modus. Vervang de lamp tijdig om schade te voorkomen.

Kan ik de projector aan het plafond monteren?

Ja, de projector is geschikt voor plafondmontage. Gebruik een goedgekeurde montagebeugel en volg de instructies in de handleiding om de afbeelding om te keren.

Hoe sluit ik een laptop aan op de projector?

Sluit een VGA- of HDMI-kabel aan van de laptop op de overeenkomstige ingang van de projector. Selecteer de juiste ingang met de bronknop op de afstandsbediening of het bedieningspaneel.

Wat betekent het lampindicatorlampje?

Een oranje lampje geeft aan dat de lamp bijna vervangen moet worden. Rood knipperen duidt op een fout. Raadpleeg het foutcodeschema in de handleiding voor specifieke problemen.

Kan ik de projector draadloos gebruiken?

Ja, met een optionele draadloze USB-adapter. Installeer de meegeleverde software en verbind de projector met het netwerk. Raadpleeg de handleiding voor gedetailleerde stappen.

Hoe stel ik de beeldvervorming (keystone) af?

Druk op de menuknop, ga naar ‘Installatie’ en selecteer ‘Keystone’. Gebruik de pijltjestoetsen om de verticale of horizontale vervorming te corrigeren. U kunt ook de automatische keystone-functie gebruiken.

Waar vind ik reserveonderdelen zoals lamp of filter?

Reserveonderdelen zijn verkrijgbaar bij erkende Hitachi-dealers en online winkels. Gebruik altijd originele onderdelen om de garantie en prestaties te behouden.

GEBRUIKSAANWIJZING CP-WX625W HITACHI

Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids

Dank u voor het aankopen van deze projector.

⚠ WAARSCHUWING ▶ Voor het gebruik van dit product a.u.b de Gebruiksaanwijzing - Veiligheidshandleiding en gerelateerde handleidingen lezen, om correct gebruik van dit product te verzekeren. Bewaar de gebruiksaanwijzing op een veilige plaats om deze later te raadplegen.

Over deze handleiding

Er worden diverse symbolen in deze handleiding gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠ WAARSCHUWING Dit symbool geeft informatie aan, die indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

⚠️ VOORZICHTIG Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.

Gelieve de volgens dit symbool geschreven pagina's te raadplegen.

N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd.

- De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen.

- Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uit drukkelijk geschreven toestemming.

Erkenning handelsmerk

• Microsoft en Internet Explorer, Windows, Windows NT, Windows Me, Windows Vista zijn geregistreerde handelsmerken van Microsoft Corporation.
  • PowerPC is een geregistreerd handelsmerk van International Business Machines Corporation.
  • VESA en DDC zijn handelsmerken van de Video Electronics Standard Association.
• Apple en Macintosh, Mac, Mac OS zijn geregistreerde handelsmerken van Apple Inc.
• Pentium is een geregistreerd handelsmerk van Intel Corporation.
• JavaScript is een geregistreerd handelsmerk van Sun Microsystems, Inc.
  • DVI is een geregistreerd handelsmerk van Digital Display Working Group.
• HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
• SRS(●) is een handelsmerk van SRS Labs, Inc. De WOW-technologie maakt onderdeel uit van de licentie van SRS Labs, Inc.

Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken.

Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.

- Gebruik geen luchtbevochtiger in de buurt van de projector.

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk. - Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.

- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.

- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.

- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

Trek de stekker uit het stopcontact.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

• Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofsoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

- Schakel eerst de projector in en dan de computer of videorecorder.

- Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

Waarschuwing volgens de FCC-verklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Inhoud

Over deze handleiding ..... 1

Inhoud 2

Projector kenmerken .... 3

Voorbereidingen .... 3

Inhoud van de verpakking ..... 3

De lensdop bevestigen .... 3

Namen onderdelen ..... 4

Projector 4

Bedieningspaneel 5

Achterpaneel 5

Afstandsbediening 6

Instellen 7

Groeperen 8

Aanpassen van de projector's verhoging....9

Via de beveiligingsbalk en sleuf . . . . 9

Ew apparaten aansluiten ..... 1 0

Aansluiten stroomtoevoer ..... 1 2

Afstandsbediening ..... 1

Laserwijzer 13

Batterijen plaatsen 13

Over het afstandsbedieningsignaal .. 1 4

De frequentie van het afstandsbedieningssignaal wijzigen . . 1 4

Een bedrade afstandsbediening gebruiken .. 1 5

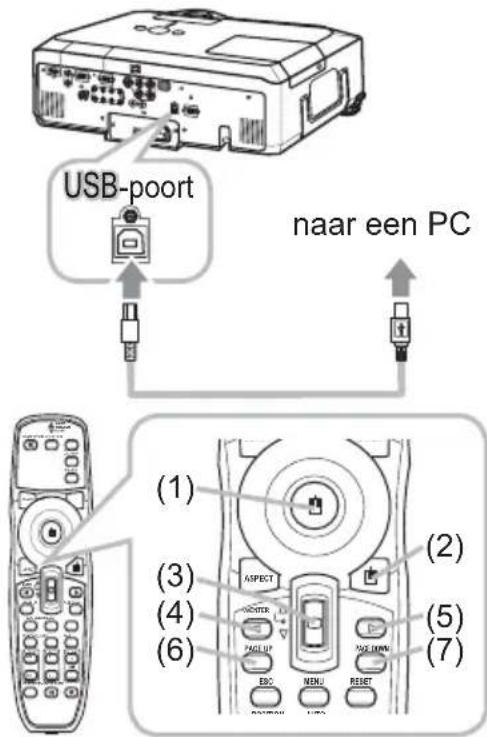

Gebruik als een eenvoudige PC muis & knopenbord. . 1 5

Voeding aan/uit 16

De stroom inschakelen ..... 1 6

De projector uitzetten ..... 1 6

Werkzaam 17

Volume aanpassen ..... 1 7

Tijdelijk het geluid uitzetten ..... 1 7

Een invoersignaal selecteren ..... 1 7

Een invoersignaal zoeken ..... 1 8

Een hoogte-breedte verhouding selecteren . 18

De zoom en focus aanpassen .... 19

De lensverschuiving aanpassen . . . 19

Via de automatische aanpassingsfunctie .. 19

De positie aanpassen ..... 2 0

De keystone vervormingen corrigeren. . . 20

Via de vergrootingsfunctie .....2 1

Het scherm bevriezen....2 1

Het scherm tijdelijk leeg maken ... 2 2

De menufunctie gebruiken. ..... 2 4

SNELMENU 25

ASPECT, AUTO KEYSTONE UITVOEREN,

KEYSTONE ☐, KEYSTONE ☑, BEELD MODUS,

(SNELMENU vervolgd ..... 26)

HELDER, CONTRAST, KLEUR, TINT, SCHERPTE, STIL FUNCTIE, SPIEGEL, RESET, FILTERTIJD, TAAL, Ga naar geavanceerd Menu...

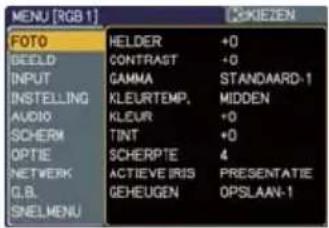

FOTO Menu 27

HELDER, CONTRAST, GAMMA, KLEURTEMP., KLEUR, TINT, SCHERPTE, ACTIEVE IRIS, GEHEUGEN

BEELD Menu 30

ASPECT, OVERSCAN, V POSIT, H POSIT, H FASE, H SIZE, AUTOM. AANPAS. UITVOEREN

INPUT Menu 32

PROGRESSIEF, VIDEO NR, 3D-YCS, KLEURVARIATIE, COMPONENT, VIDEO FORMAT, HDMI, STILZETTEN, RGB-IN, RESOLUTIE

INSTELLING Menu .... 3 6

AUTO KEYSTONE ☐ UITVOEREN, KEYSTONE ☐, KEYSTONE ☐, STIL FUNCTIE, SPIEGEL, MONITOR UITGANG

AUDIO Menu 38

VOLUME, Hoge tonen, Lage tonen, SRS WOW, LUIDSPREKER, AUDIO, HDMI AUDIO

SCHERM Menu 39

TAAL, POSITIE MENU, BLANK, OPSTARTEN, Mijn scherm, Mijn sch. Vast, MELDING, NAAM VAN BRON, PATROON

OPTIE Menu. 44

AUTOM. ZOEKEN, AUTO KEYSTONE ☐, AUTO AAN, AUTO UIT, LAMPTIJD, FILTERTIJD, MIJN KNOP, SIGNAALBRON, SERVICE, VEILIGHEID

NETWERK Menu .... 5 7

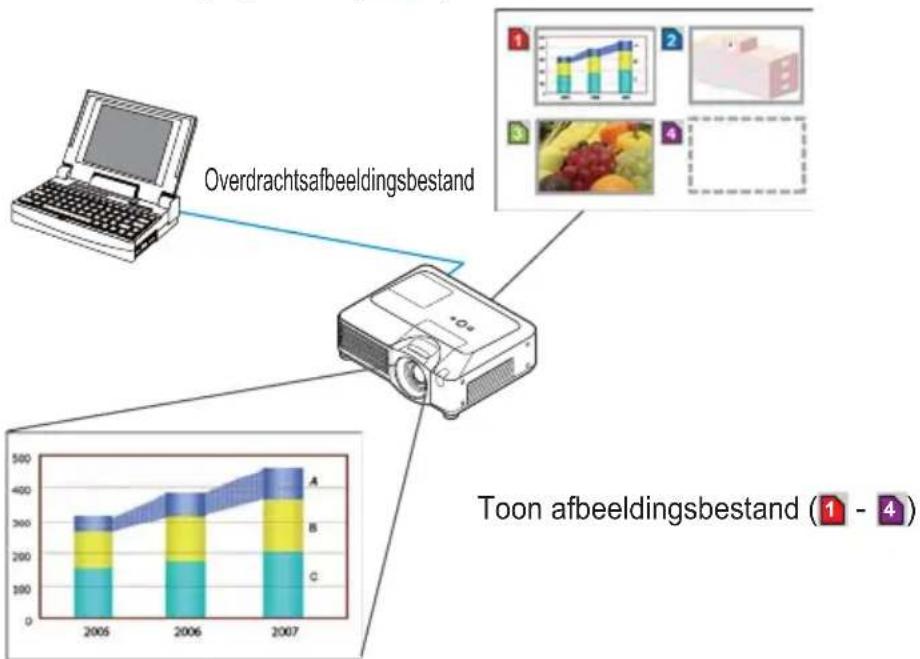

INSTELLEN, PROJECTORNAAM, MIJN BEELD, INFORMATIE, SERVICE

Menu G.B. (ondertiteling voor gehoorgestoorden)....6 2

WEERGEVEN, MODUS, KANAAL

Onderhoud 63

Lamp....63

Luchtfilter 65

Interne klok batterij ..... 6 6

Andere verzorging ..... 6 7

Oplossingen vinden. . . . . . . . 68

Gerelateerde berichten ..... 6 8

Over de controlelampjes ..... 6 9

Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden. 71

Garantie en nadat-service . . . 74

Deze projector heeft een mogelijkheid om verschillende beeldsignalen op een scherm te projecteren. Deze projector vereist slechts een minimale ruimte voor installatie en geeft een groot geprojecteerd beeld zelfs van een korte afstand. De projector is bovendien voorzien van de volgende functies die het toestel nog bredre inzetbaar maken.

√ De WXGA (1280 x 800) eigen resolutie biedt ondersteuning voor breedbeeld computers, zodat u uw beelden in hun oorspronkelijke verhoudingen op het scherm kunt zien.
√ De HDMI aansluiting biedt ondersteuning voor diverse beeldapparatuur via een digitale interface voor helderder beelden op het scherm.

Voorbereidingen

Inhoud van de verpakking

Raadpleeg a.u.b. de "Inhoud van de verpakking" in de "Gebruiksaanwijzing (beknopt)", wat een boek is. Uw projector wordt met de hier weergegeven artikelen geleverd. Neem onmiddelijk contact met uw leverancier op als er iets ontbreekt.

N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Verzekert u zich ervan de originele verpakkingsmaterialen te gebruiken wanneer u de projector transporteert. Wees voorzichtig met de lens.

De lensdop bevestigen

Om de lensdop niet te verliezen, gelieve de lensklep aan de projector te bevestigen met gebruikmaking van de bijgeleverde riem.

1. Bevestig de riem aan de riemopening van de lensdop
2. Steek een kant van de riem in de uitsparing op de klinknagel.
3. Druk de klinknagel in de klinknagelopening.

Namen onderdelen

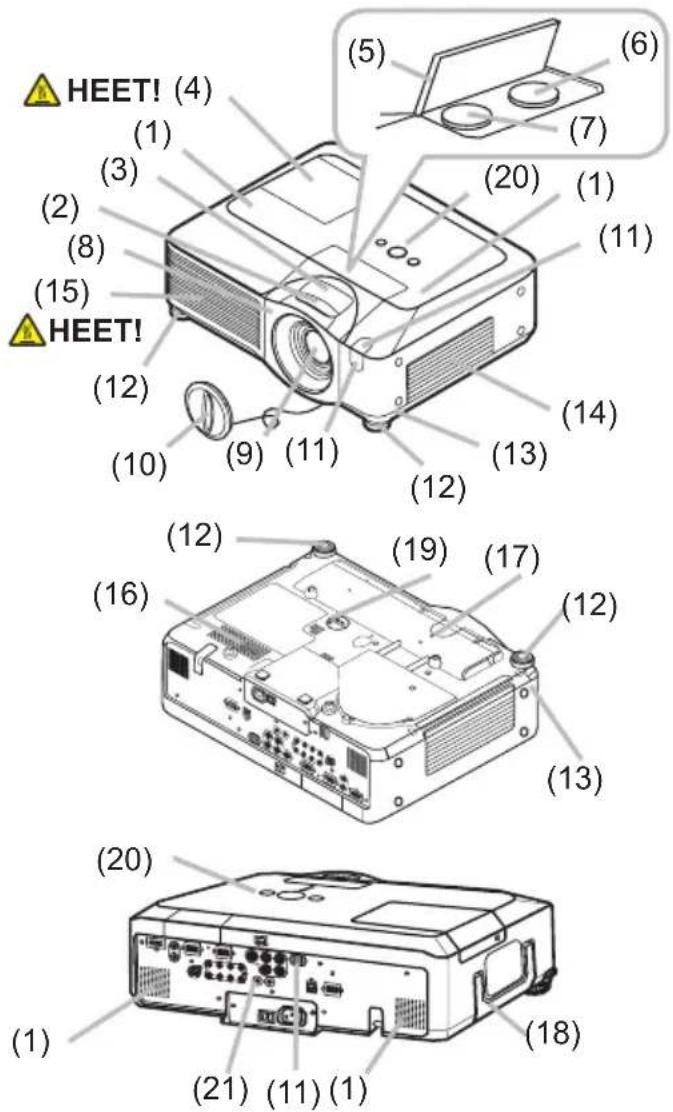

Projector

(1) Speakers (x 4) (38).

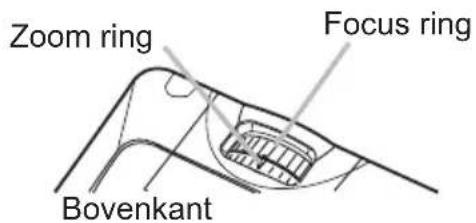

(2) Focus ring (19)
(3) Zoom ring (19)
(4) Lampbehuizing 📄63) De lampunit is aan de binnenkant.
(5) Lens schuifklep (19)
(6) Horizontale lens schuifknop (19)
(7) Verticale lens schuifknop (19)
(8) Voorbehuizing
(9) Lens (67)
(10) Lensklep (3)
(11) Afstandssensoren (x 3) (14)
(12) Verstelvoetjes (x 2) (☐9)
(13) Verstelknoppen (x 2) (9)
(14) Filterklep (65) Het luchtfilter en luchtinlaatopening zitten aan de binnenkant.
(15) Luchtuitlaat-openingen
(16) Luchtinlaat-openingen
(17) Fixeeropening (3)
(18) Heft
(19) Batterijklep (66)
(20) Controlepaneel (5)
(21) Achterpaneel (5)

⚠ WAARSCHUWING ▶ HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopeningen tijdens gebruik of net na gebruik, want het is te heet.

Kijk niet in de lens of de ventilatieopeningen terwijl de lamp aan is, want het felle licht is niet goed voor uw ogen.

▶ Houd de projector a.u.b. niet omhoog door vast te houden aan de voorbehuizing, want de projector kan vallen.

▶ Hanteer de vertelknoppen niet zonder de projector vast te houden, want de projector kan vallen.

⚠️ VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomend dat de projector overhit raakt. De ventilatieopeningen a.u.b. niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat, wat in de ventilatie kan steken of gezogen worden. Maak het luchtfilter regelmatig schoon.

Bedieningspaneel

(1) STANDBY/ON knop (16)
(2) MENU knop (25)

Het bestaat uit vier cursorknopen.

(3) INPUT knop (17)
(4) POWER controlelampje (16, 69)
(5) TEMP controlelampje (69)
(6) LAMP controlelampje (69)

(6)
(5)
(4)

(1) (2) (3)

Achterpaneel

(1) Uitschakel-schakelaar (71)
(2) Beveiligingsvergrendeling (9)
(3) Beveiligingsbalk (9)
(4) AC IN (AC ingang) (12)
(5) Stroomschakelaar (16)
(6) RGB1 poort (10)
(7) RGB2(G/Y, B/C_B/P_B, R/C_R/P_R, H, V) port (10)
(8) CONTROL poort (10)
(9) HDMI poort (10)
(10) VIDEO poort (10)
(11) S-VIDEO poort (10)
(12) COMPONENT (Y, CB/PB, CR/PR) porten (10)
(13) AUDIO IN1 poort (10)
(14) AUDIO IN2 poort (10)
(15) AUDIO IN3 (R/L) poorten (10)
(16) AUDIO IN4 (R/L) poorten (10)
(17) RGB OUT poort (10)
(18) AUDIO OUT poort (10)
(19) REMOTE CONTROL poort ( 10)
(20) LAN poort (10)
(21) USB poort (10)

⚠️ VOORZICHTIG ▶ Niet de veiligheisbalk en veiligheidsvergrendeling gebruiken om te voorkomen dat de projector valt, want het is hier niet voor gemaakt.

- Gebruik de uitschakel-schakelaar alleen wanneer de projector niet uitgeschakeld is via de normale procedure, want deze schakelaar indrukken stopt de werking van de projector zonder afkoeling.

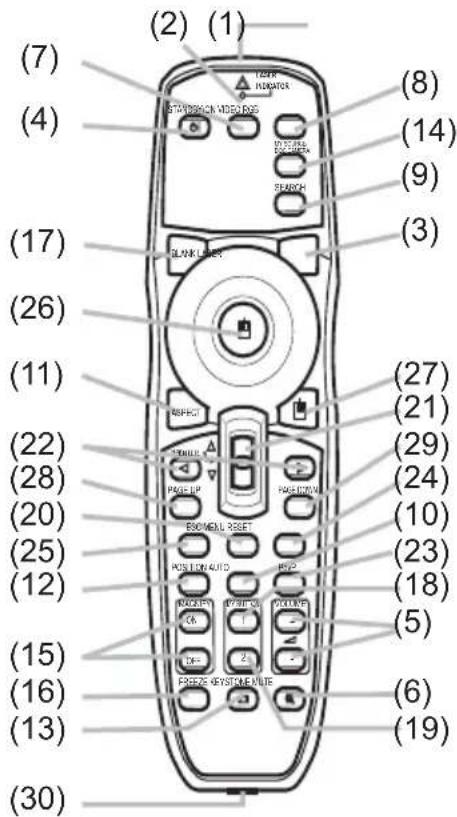

Afstandsbediening

Het is een balk-uitgang.

(2) LASER INDICATOR (13)

(3) LASER knop (13)

(4) STANDBY/ON knop (16)

(5) VOLUME+/- knopen (17)

(6) MUTE knop (17)

(7) VIDEO knop (18)

(8) RGB knop (17)

(9) SEARCH knop (18)

(10) AUTO knop (19)

(11) ASPECT knop (18)

(12) POSITION knop (20)

(13) KEYSTONE knop (20)

(14) MY SOURCE/DOC.CAMERA knop (18)

(15) MAGNIFY - ON/- OFF knopen (21)

(16) FREEZE knop (21)

(17) BLANK knop (22)

(18) MY BUTTON - 1 knop (46)

(19) MY BUTTON - 2 knop (46)

(20) MENU knop (24)

(21) Hendelschakelaar (24): voert 3 functies uit, als onderstaand.

Cursor knop ▲ : te schuiven naar de gemarkeerde kant ▲ .

Cursor knop ▼ : te schuiven naar de gemarkeerde kant ▼ .

ENTER knop : om onder het centrale punt te drukken.

(22) Cursorknopen ◀/▶ (24)

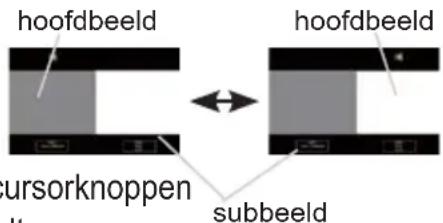

(23) PbyP knop (23)
(24) RESET knop (24)
(25) ESC knop (24)
(26) Linkermuisknop (15)
(27) Rechtermuisknop (15)
(28) PAGE UP knop (15)
(29) PAGE DOWN knop (15)
(30) Bedrade afstandsbedieningpoort (15)
(31) Batterijklep (13)
(32) Batterijbehuizing (13)
(33) Frequentieschakelaar (14)

⚠ WAARSCHUWING ▶Kijk niet in de straaluitgang en richt de straalpunt niet op mensen of huisdieren terwijl u de LASER knop indrukt, want de straal is niet goed voor de ogen.

⚠️ VOORZICHTIG ▶ Merk op dat de laserstraal kans blootstelling aan gevaarlijke straling kan veroorzaken. Gebruk de laserwijzer alleen om op het scherm te richten.

Instellen

Installeer de projector volgens de omgeving en de manier waarop de projector gebruikt zal worden.

⚠ WAARSCHUWING ▶Plaats de projector in een stabiele horizontale positie. Als de projector valt of omver wordt gelopen, kan het letsel en/of schade aan de projector veroorzaken. Gebruik van een beschadigde projector kan vervolgens resulteren in brand en/of electrische shock.
- Plaats de projector niet op een instabiele, schuine of vebrerende oppervlak, zoals een wiebelige of hellende stand.
- Plaats de projector niet op de kant, voor of achterpositie.
- Raadlpleeg uw leverancier voor speciale installatie zoals van een plafond laten hangen.
▶Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperature van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.
- Niet de projectors ventilatoropeningen verstoppen, blokkeren of op een andere manier bedekken.
- Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
- Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.
- Plaats de projector niet op tapijt, kussens of beddegoed.
- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming.
- Plaats niets in de nabijheid van de projectorlens of ventilatieopeningen, of bovenop de projector.
- Plaats niets onder de projector wat in de ventilatoren steekt of erin gezogen kan worden. Deze projector heeft ook enkele ventilatieopeningen aan de onderkant.
▶Plaats de projector nergens waar het nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, electrische schok en/of storing aan de projector veroorzaken.
- Plaats de projector niet buiten of in een badkamer.
- Plaats niets wat vocht bevat in de nabijheid van de projector.

⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector in een rokerige, vochtige of stoffige ruimte. De projector in dergelijke ruimtes plaatsen kan kan brand, electrische schok en/of storing aan de projector veroorzaken.

- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken.

▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.

Groeperen

Raadpleeg onderstaande illustraties en tabellen om de schermafmeting en projectieafstand vast te stellen. De in de tabel weergegeven waarden zijn berekend voor een volledig scherm: 1280×800

(a) Schermafmeting (diagonaal)
(b) Projectieafstand (±10%)
(c) Schermhoogte (±10%), wanneer de verticale lensschuif 19 volledig naar boven is ingesteld.

Op een horizontaal oppervlak

Hangend van het plafond

• Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
• Raadpleeg uw leverancier voordat u een speciale installatie onderneemt, zoals van een plafond laten hangen.

(a)Schemafmeting[inch (m)]		16 : 10 scherm 4 : 3 scherm
		(b) Projectieafstand[m (inch)]				(c) Schermhoogte[cm (inch)]			(b) Projectieafstand[m (inch)]				(c) Schermhoogte[cm (inch)]
		min. max. omlaag om				hoog min. max. omlaag om			omhoog
30 (0,8)	0	9 (36)	1,1 (44)			0 (0)		40 (16)	1,0 (41)	1,3 (50)			0 (0)	46 (18)
40 (1,0)		1,2 (49)		1,5 (59)		0 (0)		54 (21)	1,4 (56)		1,7 (67)		0 (0)		61 (24)
60 (1,5)		1,9 (74)		2,3 (90)		0 (0)		81 (32)	2,1 (84)		2,6 (102)		0 (0)		91 (36)
70 (1,8)		2,2 (87)		2,7 (105)		0 (0)		94 (37)	2,5 (99)		3,0 (119)		0 (0)		107 (42)
80 (2,0)		2,5 (100)		3,1 (120)		0 (0)		108 (42)	2,9 (113)		3,5 (136)		0 (0)		122 (48)
90 (2,3)		2,9 (112)		3,4 (135)		0 (0)		121 (48)	3,2 (127)		3,9 (153)		0 (0)		137 (54)
100 (2,5)		3,2 (125)		3,8 (151)		0 (0)		135 (53)	3,6 (142)		4,3 (171)		0 (0)		152 (60)
120 (3,0)		3,8 (150)		4,6 (181)		0 (0)		162 (64)	4,3 (170)		5,2 (205)		0 (0)		183 (72)
150 (3,8)		4,8 (188)		5,8 (227)		0 (0)		202 (79)	5,4 (213)		6,5 (257)		0 (0)		229 (90)
200 (5,1)		6,4 (252)		7,7 (303)		0 (0)		269 (106)	7,2 (285)		8,7 (343)		0 (0)		305 (120)
250 (6,4)		8,0 (315)		9,6 (379)		0 (0)		337 (132)	9,1 (357)		10,9 (429)		0 (0)	38 (150)
300 (7,6)		9,6 (378)		11,6 (455)		0 (0)		404 (159)	10,9 (428)		13,1 (515)		0 (0)		457 (180)
350 (8,9)		11,2 (442)		13,5 (531)		0 (0)		471 (185)	12,7 (500)		15,3 (602)		0 (0)		533 (210)

Aanpassen van de projector's verhoging

Als de plaats waar de projector komt te staan, enigszins ongelijk is aan de linker- of rechterkant, gebruik dan de verhogingsvoetjes om de projector goed horizontaal te plaatsen.

Met behulp van de voetjes kan de projector ook geheld worden om een geschikte hoek van het scherm te bewerkstelligen, de voorkant van de projector binnen de 10 graden te verhogen.

Deze projector heeft 2 verstelvoetjes en 2 verstelknoppen. Een verhogingsvoet is instelbaar bij het optrekken van de verhogingsknop aan dezelfde kant.

1. Terwijl u de projector vasthoudt, trekt u de verhogingsknoppen omhoog om de verhogingsvoeten los te maken.
   2 Positioneer de voorkant van de projector op de gewenste hoogte.
2. Laat de verhogingsknoppen los om de verhogingsvoetjes vast te zetten.
3. Na u ervan te verzekeren dat de verhogingsvoetjes vergrendeld zijn, positioneert u de projector voorzichtig.
4. Indien nodig, kunnen de verstelvoetjes handmatig gedraaid worden om precies in te stellen. Houd de projector vast wanneer u de voetjes draait.

Om een verhogingsvoet los te maken, trekt u de verhogingsknop aan dezelfde kant omhoog.

Voor definitief aanpassen, draait u de voet.

⚠️ VOORZICHTIG ▶ Hanteer de verhogingslknoppen niet zonder de projector vast te houden, want de projector kan vallen.

▶ De projector niet op een ander manier hellen dan de voorkant ophogen binnen de 10 graden met behulp van de verhogingsvoetjes. Een helling van de projector voorbij de beperking kan storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.

Via de beveiligingsbalk en sleuf

Een commerciele anti-diefstal ketting of draad tot 10 mm in diameter kan aan de veiligheidsbalk aan de projector bevestigd worden.

Ook dit product heeft de beveiligingssleuf voor het Kensingtonslot.

Voor details, zie de handleiding van het beveiligingsgereedschap.

⚠ WAARSCHUWING ▶ Niet de veiligheidsbalk en veiligheidsvergrendeling gebruiken om te voorkomen dat de projector valt, want het is hier niet voor gemaakt.

N.B. • De beveiligingsbalk en de beveiligingsvergrendeling zijn geen uitgebreide diefstalpreventiemaatregelen. Ze zijn bedoeld om gebruikt te worden als aanvullende diefstalpreventiemaatregel.

Beveiligingsbalk

Antidiefstal-ketting of draad

Ew apparaten aansluiten

Lees de handleidingen van apparaten, voordat u ze op de projector aansluit. Verzekert u zich ervan dat alle apparaten geschikt zijn om aan te sluiten op dit product en bereid de vereiste kabels voor om aan te sluiten. Raadpleeg volgende illustraties om ze aan te sluiten.

⚠ WAARSCHUWING ▶ De projector niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠️ VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of ander abnormaliteiten die resulteren in storing of schade aan eht apparaat en de projector.
Gebruik de van toepassing zijnde accessoire of aangegeven kabels. Vraag uw leverancier over kabels die geen accessories zijn, waarvan de regels voor kunnen schrijven dat zij een specifieke lengte moeten hebben of een ferrierkern moeten bevatten. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.

Ew apparaten aansluiten (vervolgd)

N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u op een PC aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.

• Zorg dat u met de beheerder van het network overleg pleegt. De LAN poort niet aansluiten op enig ander netwerk wat mogelijk hoge spanning draagt.
• Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
• Sommige PC's hebben meerder schermafbeeldingmodellen die mischien signalen bevatten die niet door deze projector ondersteund worden.
• Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De best weergaveprestatie wordt bereikt wanneer de resoluties van de invoersignalen en die van het projectorpaneel identiek zijn.
• Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
• Wanneer u een laptop PC op de projector aansluit, vergewist u zich er dan van dat u de PC's externe RGB uitvoer activeert. (Stel de laptop PC op CRT weergave in of op gelijktijdig LCD en CRT weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u a.u.b de instructiehandleiding van de corresponderende laptop PC.
• Wanneer de beeldresolutie wordt veranderd op een computer die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben wordt mogelijk niet voltooid. In dit geval ziet u misschien niet het aankruisvakje om "Yes/No" te selecteren voor de nieuw resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aanbevolen om andere CRT of LCD monitors te gebruiken om de resolutie te veranderen.
• In sommige gevallen geeft deze projector mogelijk niet het juiste of enig weergave of beeld weer op het scherm. Bijvoorbeeld, automatische aanpassing functioneert mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.
• De HDMI poort van dit model past bij de HDCP (High-bandwidth Digital Content Protection) en is dus in staat een videosignaal weer te geven uit de HDCP geschikte DVD spelers en dergelijke.

Over Plug-and-Play capaciteit

Plug-and-Play is een system bestaande uit; een Computer, het bedieningssysteem en de perifere apparatuur (o.a. weergaveapparaten). Deze projector is VESA DDC 2B verenigbaar. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een computer die VESA DDC (display data channel) verenigbaar is.

- Benut deze functie door een RGB kabel aan te sluiten op een RGB1 poort (DDC 2B verenigbaar). Plug-and-Play werkt mogelijk niet correct wanneer enig ander type aansluiting wordt getracht.

- Maakt u a.u.b. gebruik van de standaard drivers in uw computer, want deze projector is een Plug-and-Play monitor.

N.B.Voor HDMI

• De HDMI ondersteunt de volgende signalen.
  -Video signaal : 480i@60,480p@60,576i@50,720p@50/60,1080i@50/60,1080p@50/60
  -PC signalen : Zie de Gebruikershandleiding (uitgebreid) Technisch
  -Audio signaal : Formaat Lineair PCM
  Proef Frequentie 48kHz / 44,1kHz / 32kHz

- Deze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heft, maar met sommige apparatuur werkte de projector mogelijk niet goed, bijvoorbeeld geen video of geen audio.

- Vergewist u zich ervan een HDMI kabel met HDMI logo te gebruiken.

- Wanneer de projector is aangesloten op een apparaat met een DVI connector, gebruikt u een DVI tot HDMI kabel om aan te sluiten met de HDMI invoer en een audio kabel om aan te sluiten met een van de AUDIO invoeren.

Aansluiten stroomtoevoer

1. Sluit de connector van de stroomdraad aan op de AC IN (AC ingang) van de projector.
2. Steek de plug van de stroomdraad stevig in de uitgang.

⚠ WAARSCHUWING ▶ Wees a.u.b. extra voorzichtig wanneer u de stroomdraad aansluit, want incorrecte of foute aansluitingen kunnen resulteren in brand en/of electrische schok.
- Gebruik alleen de stroomkabel die bij de projector kwam. Wanneer het beschadigd is, neemt u dan contact op met uw dealer om een een nieuwe, goede te verkrijgen.
- Steek de voedingskabel alleen in een stopcontact waarvan het voltage overeenkomt met die van de voedingskabel. De stroomuitgang behoort nabij de projector en gemakkelijk bereikbaar te zijn. Verwijder de stroom kabel Voor complete separatie.
- Nooit de stroomkabel wijzigen.

Afstandsbediening

Laserwijzer

Deze afstandsbediening heeft een laserwijzer in plaats van een vinger of stok. De laserstraal wordt uitgezonden en LASER INDICATOR licht op wanneer de LASER knop wordt ingedrukt.

⚠ WAARSCHUWING ▶ De laserwijzer van de afstandsbediening wordt gebruikt in plaats van een vinger of een stok. Nooit direct in de uitgang van de laserstraal kijken of de laser richten. De laserstraal kan problemen met zicht veroorzaken.
⚠️ VOORZICHTIG ▶ Gebruik van de bedieningen en aapassingen of uitvoering van procedures, anders dan hier gespecificeerd, kan resulteren in blootstelling aan gevaarlijke straling.

Batterijen plaatsen

Gelieve de batterijen te laden voor gebruik van de afstandsbediening. Wanneer de afstandbediening begint te storen, vervangt u de batterijen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u deze op een veilig plek.

1. Terugschuiven en verwijderen van de batterijklep in de richting van de pijl.
2. Plaats twee AA-batterijen (HITACHI MAXELL, Part No.LR6 or R6P) in de

correctie positie volgens hun plus- en min-contactpunten zoals aangegeven in afstandsbediening.

1. Herplaats de batterijklep in de richting van de pijl en klik het terug op de plaats.

⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.

• Gebruik de batterijen alleen op de voorgeschreven manier. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
• Vergewist u zich ervan dat de plus en min polen op de juiste manier worden opgesteld wanneer u een batterij oplaadt.
• Bewaar een batterij uit de buurt van kinderen en huisdieren.
• Een batterij niet heropladen, kortsluiten of uit elkaar halen.
• Laat een batterij niet in brand of water. Bewaar batterijen op een donkere, koele en droge plaats.
• Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
• Houd u aan de plaatselijke wetten over het weggooien van de batterij.

Over het afstandsbedieningsignaal

De afstandsbediening werkt met de projector's afstandssensoren. Deze projector heeft drie afstandssensoren aan de voorkant, aan de bovenkant en de achterkant. De sensoren kunnen respectievelijk op actief en intactief geschakeld worden met behulp van de "AFSTAND. ONTVANGER" in het SERVICE onderdeel van OPTIE Menu(48). Iedere sensor neemt de signalen binnen het volgende bereik waar, wanneer de sensor actief is.

De voorkant en top sensors:

60 graden (30 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.

De terug sensor:

40 graden (20 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.

N.B. • Het afstandbedieningssignaal wat op het screen wordt gereflecteerd is mogelijk niet beschikbaar. Het is moeilijk om het signaal direct naar de sensor te zenden, probeer het signaal te doen reflecteren.

• De afstandsbediening gebruikt infrarood licht om signalen ter verzenden naar de projector (Klasse 1 LED), dus vergewist u zich ervan de afstandsbediening te gebruiken in een ruimte die vrij is van objecten welke het signaal van de afstandsbediening naar de projector kunnen blokkeren.
• De afstandsbediening werkt mogelijk niet goed wanneer een sterk licht (zoals direct zonlicht) of licht van zeer korte afstand (zoals een inverter fluoriscerende lamp) op de afstandsbediening of projector schijnt. Stel de positie van de projector bij om zulk licht te vermijden.

De frequentie van het afstandsbedieningssignaal wijzigen

De hulpafstandsbediening heeft een keuze tussen modus 1 of modus 2, in de frequentie van het signaal. Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzingen.

Onthoud a.u.b. dat de "AFSTAND. FREQUENTIE" in SERVICE onderdeel van OPTIE Menu (48) van de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.

Om de modus van de afstandsbediening in te stellen, schuift u knop van de frequentieschakelaar onder de batterijklep in de positie die wordt aangegeven door de keuze voor modusnummer.

Achterkant van de afstandsbediening

Een bedrade afstandsbediening gebruiken

De hulpafstandsbediening werkt als een bedrade afstandsbediening, wanneer de bekabelde bedieningspoort aan de onderkant van de afstandsbediening aansluit met de REMOTE CONTROL poort aan de achterkant van de projector, via een audio-kabel met 3.5 diameter stereo mini-plugs.

Wanneer de afstandsbediening moeilijk te bereiken is, zeker naar de projector in de omgeving, is de functie effectief.

N.B. • Om de afstandsbediening aan te sluiten op de projector, gebruikt u een audiokabel met 3.5 diameter stereo miniplugs.

Gebruik als een eenvoudige PC muis & knopenbord

De hulpafstandsbediening werkt als een eenvoudige muis en keyboard van de PC, wanneer de USB poort (B type) van de projector is aangeslten op de PC's USB poort (A type) via een USB kabel.

(1) Linkermuisknop

Drukken op de knop in het middenpunt werkt in plaats van klikken van linkermuisknop. Deze knop naar een van de acht richtingen kantelen, beweegt de PC's bewegingsaanwijzer op het scherm in de richting.

(2) Muis rechterknop

Drukken op de knop werkt in plaats van klikken van de rechterknop van de muis.

(3) Hendelschakelaar

Schuiven naar de gemarkeerde ▲ kant werkt in plaats van de [↑] knop op het keyboard. Schuiven naar de gemarkeerde ▼ kant werkt in plaats van de [↓] knop op het keyboard.

(4) Cursor knop

Deze knop werkt in plaats van de [←] knop op het knopenbord.

(5) Cursor knop ▶

Deze knop werkt in plaats van de [→] knop op het knopenbord.

(6) PAGE UP knop

Deze knop werkt in plaats van de PAGE UP knop op het knopenbord.

(7) PAGE DOWN knop

Deze knop werkt in plaats van de PAGE DOWN knop op het knopenbord.

N.B. • Wanneer de eenvoudige muis & keyboard functio van dit product niet naar behoren functioneert, controleert u a.u.b. het volgende.

- Wanneer een USB kabel deze projector aansluit met een PC die een ingebouwde aanwijzer heeft (track ball), zoals een notebook PC, open dan het BIOS menu, selecteer vervolgens de externe muis en blokkeer het ingebouwde apparaat, want het ingebouwde aanwijzerapparaat heeft mogelijk voorrang op deze functie.

• Windows 95 OSR 2.1 of hoger is vereiste voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de PC's configuraties en muis-drivers.
• Tegelijktijdige bediening van twee of meerdere knopen is leeg, behalve de muis drag-and-drop bediening.
• Deze functie is alleen geactiveerd als de projector op de juiste manier werkt.

Voeding aan/uit

De stroom inschakelen

1. Vergewist u zich ervan dat de stroomdraad stevig en correct is aangesloten op de projector en de uitgang.
2. Verwijder de lensdop en schakel de stroomschakelaar naar de ON positie (gemarkkeerd " I " ).
   De POWER-indicator zal oranje gaan branden (69). Wacht vervolgens verscheidene seconden, want de knopen functioneren mogelijk niet deze seconden.
3. Druk op de STANDBY/ON knop op de projector of de afstandsbediening.

De projectie lamp zal oplichten en het POWER controlelampje zal in groen beginnen te knipperen. Wanneer de stroom volledig ingeschakeld is, zal de indicator stoppen met knipperen en een bestendig groen schijnen. Om het beeld weer te geven, selecteert u een een invoersignaal volgens to de sectie "Een invoersignaal selecteren" (17, 18).

De projector uitzetten

1. Druk op de STANDBY/ON knop op de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" zal 5 seconden op het scherm verschijnen.
2. Druk op de STANDBY/ON knop op de projector of de afstandsbedieningagain tijdens het verschijnen van het bericht.
   De projectorlamp zal uit gaan en het POWER controlelampje zal in oranje beginnen te knipperen. Vervolgens zal het POWER controlelampje stoppen met knipperen en een bestendig oranje schijnen wanneer de lampkoeling is voltooid.
3. Controleer of de POWER-indicator oranje gaat branden, zet de AAN/UIT-schakelaar in de OFF positie (gemarkkeerd "O").
   Het POWER controlelampje zal uitschakelen. Bevestig de lensdop.

Schakel de projector niet aan voor 10 minuten of meer na het uitschakelen. De projector te vroeg weer inschakelen kan de levensduur van onderdelen van de projector verkorten.

⚠ WAARSCHUWING ▶ Een sterk licht wordt door uitgestraald zo gauw de stroom naar de projector is ingeschakeld.
Kijk niet in de lens van de projector of in de binnenkant van de projector door enige van de projectors' openingen.
▶ Raak de lens niet aan rond de lampbehuizing en de uitlaatopeningen tijdens gebruik of net na gebruik, want het is te heet.

N.B. • Schakel de stroom aan/uit in de juiste volgorde. Schakel de projector a.u.b. in ,voordat u de aangesloten apparatuur inschakeld. Schakel de stroom naar de projector uit, na de aangesloten apparatuur.
- Als de AUTO AAN of de OPTIE Menu is ingesteld op SCHAKEL IN, en de laatste keer de voeding door de voedingsschakelaar werd uitgezet, door de voedingsschakelaar aan te zetten, wordt het projectielamplicht aangezet zonder de STANDBY/ON knop in te drukken (44).
- Gebruik de ontkoppelschakelaar (71) alleen wanneer de projector niet uitgeschakeld is bij normale procedure.

Werkzaam

Volume aanpassen

1. Gebruik de VOLUME + / VOLUME - -knop om het volume aan te passen.

Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

• Als wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volumeaanpassing geblokkeerd. Raadpleeg het onderdeel AUDIO van het Menu AUDIO (38)
• Wanneer de projector uit (standby) staat, kan het volume worden ingesteld als ✗ niet is geselecteerd bij AUDIO-UIT IN STANDBY onder AUDIO (38).

Tijdelijk het geluid uitzetten

1 Druk op de MUTE-knop op de afstandsbediening.

Er zal een dialoog op het scherm verschijnen die aangeeft dat u het geluid hebt uitgeschakeld.

Om het geluid te herstellen, drukt u op de MUTE-, VOLUME+ of VOLUME- -knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.

• Als × wordt geselecteerd voor de huidige beeldinvoerpoort, wordt het geluid altijd uitgezet. Raadpleeg het onderdeel AUDIO van het Menu AUDIO (38).
• Wanneer het geluid uitgeschakeld of gedempt is terwijl ere en signal van de VIDEO (NTSC), S-VIDEO (NTSC) of COMPONENT 480i@60 poort is geselecteerd, zal de G.B. (Closed Caption) ondertiteling automatisch worden ingeschakeld als het WEERGEVEN item in het G.B. Menu is ingesteld op AUTO en het ingangssignaal de G.B. ondersteunt (62).

Een invoersignaal selecteren

1 Druk op de INPUT knop op de projector.

ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

→ RGB 1 → RGB 2 → HDMI VIDEO ← S-VIDEO ← COMPONENT (Y, C_B/P_B, C_R/P_R)

1. Druk op de RGB knop op de afstandsbediening om een invoerpoort te selecteren voor het RGB signaal.

ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.

RGB 1 → RGB 2 → HDMI

LASER INSPECTOR

STANDBYON VIDEO RGB

Mr

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (44). Als de RGB-knop wordt ingedrukt wanneer de VIDEO-, S-VIDEO- of COMPONENT-poort wordt geselecteerd, dan zal de projector de RGB1-poort eerst controleren.

Een invoersignaal selecteren (vervolgd)

1. Druk op de VIDEO knop op de afstandsbediening om een inputsignaal voor de video te kiezen.

ledere keer dat u op de knop drukt, schakelt de projector de video invoerpoort over zoals hieronder.

COMPONENT (Y, C_B/P_B , C_R/P_R ) → S-VIDEO → VIDEO

- Terwijl SCHK.IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (44). Als de VIDEO-knop wordt ingedrukt wanneer de RGB1- of RGB2-poort wordt geselecteerd, dan zal de projector de COMPONENT-poort eerst controleren.

1. Druk op de MY SOURCE / DOC. CAMERA toets op de afstandsbediening. Het ingangssignaal wordt overgeschakeld naar het signaal dat u als SIGNAALBRON (46) heeft ingesteld.

- Deze functie kan ook worden gebruikt voor een documentencamera. Selecteer de ingangsaansluiting waarmee de documentencamera verbonden is.

Een invoersignaal zoeken

1. Druk op de SEARCH knop op de afstandsbediening. De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen. Als een invoeris gevonden, stopt de projector met zoeken. Indien geen signaal is gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.

RGB 1 → RGB 2 → HDMI → COMPONENT (Y, C_B/P_B, C_R/P_R) → S-VIDEO → VIDEO

Een hoogte-breedte verhouding selecteren.

1. Druk op de ASPECT knop op de afstandsbediening. Iedere dat u op de knop drukt schakelt de projector de modus voor hoogtebreedte ratio.

○ Voor een RGB signaal NORMAAL → 4:3 → 16:9 → 16:10 → ECHT

○ Voor een HDMI signaal NORMAAL → 4:3 → 16:9 → 16:10 → 14:9 → ECHT

○ Voor een video signaal, s-video signaal of component video signaal 4:3 → 16:9 → 16:10 → 14:9 → ECHT

○ Voor geen signaal 16:10 (vastgelegd)

- De NORMAAL modus bewaart de original hoogtebreedte verhouding van het signaal.

De zoom en focus aanpassen

1. Gebruik de zoom ring voor aanpassen van de schermgrootte.
2. Gebruik de focus ring het beeld te focussen.

De lensverschuiving aanpassen

1. Gebruik de verticale lens schuifplaat om het beeld naar boven of beneden te verschuiven.

2. Gebruik de horizontale lens schuifplaat om het beeld naar boven of beneden te verschuiven.

N.B. • Wanneer de verticale lensschuif wordt bijgesteld, is het aanbevolen het beeld naar boven te verschuiven.

Via de automatische aanpassingsfunctie

1. Druk op de AUTO knop op de afstandsbediening. Als u op die knop drukt, gebeurt het volgende.

○ Voor een RGB signaal

De verticale positie, de horizontale positie en de horizontale fase, zullen automatisch aangepast worden. Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie probeert. Een donker beeld kan nog steeds incorrect zijn afgesteld. Gebruik een helderder beeld wanneer u bijstelt.

○ Voor een videosignaal en s-videosignaal

Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT Menu (33). De verticale en horizontal positie worden automatisch ingesteld op standaard.

O Voor een component-videosignaal

De verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.

• De automatische instellingswerking vereist ongeveer 10 seconden. Merk ook op a.u.b. dat het mogelijk niet juist functioneert met enige invoer. Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.
• De onderdelen die door deze functie worden aangepast kunnen varieren wanneer FIJN of SCHAKEL UIT wordt geselecteert voor het AUTOM.REGEL. onderdeel van het SERVICE onderdeel in het OPTIE Menu (47).

De positie aanpassen

1. Druk op de knop POSITION op de afstandsbediening wanneer er geen menu wordt aangeduid. De POSITIE indicatie zal op het scherm verschijnen.

1. Gebruik de ▲/▼/◄/► cursorknopen voor aanpassen van de beeldpositie. Als you handeling opnieuw in wenst te stellen, drukt u op de RESET knop op de afstandsbediening tijdens de handeling.

Om deze handeling te voltooien, drukt u nogmaals op de POSITION knop. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.

• Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, kan er iets extra's verschijnen, zoals een lijn buiten het beeld.
• Als deze functie is uit gevoerd op een video signaal, s-video signaal, of component videosignaal van 480i@60 of 576i@50, zal het bereik van deze aanpassing afhankelijk zijn van de OVERSCAN en het BEELD Menu

(30). Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.

De keystone vervormingen corrigeren

1. Druk op de KEYSTONE knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.

1. Gebruik de ▲/▼ cursorknopen om een AUTOM. of HANDLEIDING handeling te selecteren en druk op de ▶ knop om het volgende uit te voeren.

1) AUTOM. voert automatisch verticale keystone correcties uit. 2) HANDLEIDING geeft een dialoog weer voor keystone correctie. Gebruik de ◀/► cursorknopen om een richting te selecteren voor corrigeren (☑ or ☐) en gebruik vervolgens de ▲/▼ knopen voor het instellen.

Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE knop. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.

• Het instelbare bereik van deze functie zal varieren onder de invoeren. Voor sommige invoer werkt deze functie mogelijk niet goed.
• Wanneer V:INVERT of H&V:INVERT wordt geselecteerd in het SPIEGEL onderdeel in het INSTELLING Menu, wanneer het projectorscherm in een hoek naar beneden wordt geheld, werkt deze functie misschien niet correct.
• Wanneer de zoominstelling op TELE is ingesteld (telephoto focus), is deze functie mogelijke overtollig. Deze functie behoordt te worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (brede hoek focus), wanneer maar mogelijk.
• Wanneer de projector op een niveau (ongeveer ± 3^ ) wordt geplaatst, werkt deze functie mogelijk niet.
• Wanneer de projector in een hoek van bijna ±30 graden wordt geheld, werkt deze functie mogelijk niet goed.
• Wanneer de verticale lensschuif niet volledig naar boven is ingesteld (niet volledig neerwaarts voor het optionele lenstype FL-601 alleen (47)), werkt deze functie mogelijk niet goed.
• Wanneer de horizontale lensschuif niet naar het midden is ingesteld, werkt deze functie mogelijk minder goed.
• Deze functie zal niet beschikbaar zijn wanneer de Transition Detector aan staat (53).

Via de vergrootingsfunctie

1. Druk op de op knop ON van MAGNIFY op de afstandsbediening. De "VERGROOT" indicatie zal op het scherm verschijnen en de projector zal in de VERGROOT modus gaan. Wanneer de knop ON van MAGNIFY eerst wordt ingedrukt nadat de projector is opgestart, zal er worden ingezoomd op het beeld. De indicatie zal in zonder handeling in verscheidene seconden verdwijnen.

1. Gebruik de ▲/▼ cursor knopen om het zoomniveau aan te passen. Om het zoomgebied te bewegen, drukt u op de POSITION knop in de VERGROOT modus en gebruikt u vervolgens de ▲/▼/◄/► cursorknopen om het gebied te verschuiven. En om het zoomgebied definitief in te stellen, drukt u nogmaals op de POSITION knop. Om de VERGROOT modus te verlaten en het scherm naar normaal te herstellen, drukt u op de OFF knop van MAGNIFY op de afstandsbediening.

2. De projector staat automatisch in de VERGROOT modus wanneer het invoersignaal wordt veranderd of wanneer de weergavecondities worden veranderd.

3. In de VERGROOT modus kan de keystone vervormingsconditie varieren, het zal hersteld worden wanneer de projector in de VERGROOT modus staat.

N.B. • Het zoomnivea kan fijn ingesteld worden. Kijk goed naar het scherm om het gewenste niveau te vinden.

Het scherm bevriezen

1. Druk op de FREEZE knop op de afstandsbediening. De "BEVRIES" indicatie zal op het scherm verschijnen (echter, de indicatie zal niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het MELDING onderdeel in het SCHERM Menu (42)), en de projector zal in de BEVRIES modus gaan, wanneer het beeld is bevoren.

Om de BEVRIES modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE knop.

• De projector gaat automatisch uit de FOTO stand wanneer er op een bedieningstoets wordt gedrukt.
• Wanneer de projector een lange tijd doorgaat met het projecteren van een stilleven beeld, kan het LCD paneel plotseling inbranden. Laat de projector niet te lang in de BEVRIES modus staan.

Het scherm tijdelijk leeg maken

1 Druk op de BLANK knop op de afstandsbediening.

Het lege scherm zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg a.u.b. het BLANK onderdeel in het SCHERM Menu (39).

Om het lege scherm te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK knop.

- De projector gaat automatisch uit de BLANK stand wanneer er op een bedieningstoets wordt gedrukt.

N.B. • Het geluid is niet aangesloten met de lege scherm functie. Indien nodig, het volume of geluid-uit instellen.

In de PbyP functie worden twee verschillende beeldsignalen naast elkaar weergegeven op het scherm. Sommige functies kunnen op dezelfde manier als bij normale stand (dus niet in de PbyP stand) worden gebruikt. Er zijn ook bepaalde handelingen die alleen in de PbyP stand mogelijk zijn.

Inschakelen van de PbyP

Druk op de PbyP knop op de afstandsbediening om de PbyP functie in te schakelen. Druk nog eens op dezelfde knop om de PbyP stand weer uit te schakelen.

Weergeven van de instelinformatie

De instelinformatie zal enkele seconden lang getoond worden wanneer de PbyP functie wordt ingeschakeld. De informatie van de ingangssignalen voor elk van de beelden op het scherm zal worden aangegeven. Er zal ook een gele omlijsting en een luidsprekeraanduiding verschijnen voor het hoofdbeeld. De informatie kan worden weergegeven met de cursorknoppen ▲/▼/◄/► wanneer de instelinformatie niet op het scherm getoond wordt.

Hoofdbeeld veranderen

De meeste handelingen gelden alleen voor het hoofdbeeld. Het audio ingangssignaal dat hoort bij het ingangssignaal voor het hoofdbeeld zal worden toegewezen als audio uitgangssignaal. U kunt het hoofdbeeld omschakelen met de cursorknoppen ◀/► wanneer de instelinformatie op het scherm getoond wordt.

Het ingangssignaal voor het beeld veranderen

Druk op de INPUT, RGB of VIDEO knop in de PbyP stand om het menu voor het selecteren van het ingangssignaal te openen. Kies een signaal met de cursorknoppen ▲/▼. Als u het signaal voor het subbeeld wilt veranderen, dient u eerst het hoofdbeeld te wijzigen met de cursorknoppen ◀/►. Het is niet mogelijk beide beelden hetzelfde signaal weer te laten geven. Raadpleeg de rechter tabel voor andere combinaties van ingangssignalen. Combinaties met een X kunnen niet worden geselecteerd.

Sub\Hoofd	RGB1	RGB2	HDMI	Component:	Scart RGB	S-Video	S-Video
RGB1 0	0	0	0	0	0
RGB2 0		0	0	0	0	0
HDMI 0	0		X	X	X
Component	0	0	0		0	0
Scart RGB	0	0	X		X	X
S-Video	0	0	X	0	X		X
Video	0	0	X	0	X	X

Gebruiken van de PbyP OMWISSELEN functie

Druk op de MY BUTTON1/2 die is toegewezen met PbyP OMWISSELEN (46). Het hoofdbeeld en het subbeeld worden omgewisseld zonder dat er verder andere instellingen worden veranderd.

N.B. • Sommige signalen kunnen niet correct worden weergegeven in de PbyP stand, ook al kunnen deze wel correct worden weergegeven in de normale stand.

De menufunctie gebruiken.

Deze projector heeft over de volgens menu's: FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE, NETWERK, G.B. en SNELMENU. Het SNELMENU bestaat uit veel gebruikte functies en andere menu's worden geclassificeerd in ieder doel en samengebracht als het Advanced Menu. Elk van deze menu's wordt met dezelfde methods bediend. De basishandelingen van deze menu's zijn als volgt.

1. Druk op de MENU knop op de afstandsbedieningof of een van de cursorknopen op de projector.

Het Uitgebreide MENU, of SNELMENU die prioriteit heeft vlak na inschakeling, zal verschijnen.

Indien de menu positie wenste te verplaatsen, gebruikt u de cursorknopen na het drukken op de POSITION knop. Terwijl de projector een menu weergeeft, werkt de MENU knop op de projector net als de cursorknopen.

In het SNELMENU

1. Indien het in een Geavanceerd MENU wenst te veranderen, selecteert u de "Ga Naar Geavanceerd Menu..."

2. Gebruik de .▲/▼ cursorknopen om een bedieningsonderdeel te selecteren.

3. Gebruik de ◀/► cursorknopen om het onderdeel te bedienen.

In het Geavanceerd MENU

2 Gebruik de ▲/▼ cursorknopen om een menu te selecteren.

Indien het naar SNELMENU wenst te wijzigen, selecteert u het SNELMENU.

Druk vervolgens op de ▶ cursorknop op de projector of afstandsbediening, of de ENTER knop op de afstandsbediening om een onderdeel te selecteren. De weergave van de geselecteerd menu wordt nu actief.

3 Gebruik de .▲/▼ cursorknopen om een bedieningsonderdeel te selecteren.

Druk vervolgens op de ▶ cursorknop op de projector of afstandsbediening, of de ENTER knop op de afstandsbediening om een onderdeel te selecteren. Het bedieningsmenu van het geselecteerde onderdeel zal verschijnen.

4 Gebruik de ▲/▼ cursorknopen om een onderdeel te bedienen.

• Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.
• Wanneer u de handeling opnieuw in wenst te stellen, drukt u op RESET knop op de afstandsbediening gedurende de handeling. N.B. dat onderdelen waarvan de functies tegelijkertijd worden uitgevoerd met de handeling (ex. TAAL, H FASE, VOLUME etc.) kan niet opnieuw worden ingesteld.

• In het uitgebreide MENU, wanneer u terug wenst te keren naar de voorgaande weergave, drukt u op de ◀ cursorknop op de projector of afstandsbediening, of de ESC knop op de afstandsbediening.

• Druk nogmaals op de MENU knop op de afstandsbedienmenu en voltooi deze handeling. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 10 seconden.

SNELMENU

Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Select een item via de ▲/▼ cursorknopen op de projector of afstandsbediening. Voer vervolgens uit volgens onderstaande tabel.

Onderdeel Beschrijving
ASPECT	Gebruik van de ◀/► knopen schakelt de modus voor hoogte-breedte/Zie het ASPECT onderdeel in het BEELD Menu (30).
AUTO KEYSTONEUITVOEREN	Gebruik van de ►knop voert de auto keystone functie uit.Zie het AUTO KEYSTONEUITVOEREN onderdeel in het INSTELLING Menu (36).
KEYSTONE	Gebruik van de ◀/►knopen corrigeert de verticale keystone vervorming.Zie het KEYSTONEonderdeel in het INSTELLING Menu (36).
KEYSTONE	Gebruik van de ◀/►knopen corrigeert de horizontale keystone vervorming.Zie het KEYSTONEonderdeel in het INSTELLING Menu (37).
BEELD MODUS	Gebruik van de ◀/►knopen schakelt de beeldmodus.De beeldmodussen zijn combinaties van GAMMA en KLEURTEMP.instellingen. Kies een geschikte modus volgens de geprojecteerde bron.NORMAAL ⇔ CINEMA ⇔ DYNAMISCH ⇔ BORD(ZWART)OVERDAG ⇔ WIT BORD ⇔ BORD(GROEN)
		KLEURTEMP. GAMMA
	NORMAAL #2 MIDDEN #1 STANDAARD
	CINEMA #3 LAAG #2 STANDAARD
	DYNAMISCH #1 HOOG #3 STANDAARD
	BORD(ZWART) #4 Hi-HELDER-1 #4 STANDAARD
	BORD(GROEN) #5 Hi- HELDER-2 #4 STANDAARD
	WIT BORD #2 MIDDEN #5 STANDAARD
	OVERDAG #6 Hi-HELDER-3 #6 STANDAARD
	·Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modussen boven, is de weergave op het menu voor de BEELD MODUS "AANGEPAST". Raadpleeg a.u.b. de GAMMA en KLEURTEMP. (27, 28) onderdelen in het FOTO Menu.·Wanneer deze functie wordt uit gevoerd, kan iets extra's, zoals een lijn verschijnen.

(vervolgd op volgende pagina)

SNELMENU (vervolgd)

Onderdeel Beschrijving
HELDER	Met behulp van de ◀/► knopen past u de helderheid aan.Zie het HELDER onderdeel in het FOTO Menu (27).
CONTRAST	Met behulp van de ◀/► knopen past u het contrast aan.Zie het CONTRAST onderdeel in het FOTO Menu (27).
KLEUR	Met behulp van de ◀/► knopen past u de kleursterkt aan.Zie het KLEUR onderdeel in het FOTO Menu (28).
TINT	Met behulp van de ◀/► knopen past u de tint aan.Zie het TINT onderdeel in het FOTO Menu (28).
SCHERPTE	Met behulp van de ◀/► knopen past u de helderheid aan.Zie het SCHERPTE onderdeel in het FOTO Menu (28).
STIL FUNCTIE	Gebruik van de ◀/► knopen schakelt de fluistermodus aan/uit.Zie het STIL FUNCTIE onderdeel in het INSTELLING Menu (37).
SPIEGEL	Gebruik van de ◀/► knopen schakelt de spiegelmodus aan/uit.Zie het SPIEGEL onderdeel in het INSTELLING Menu (37).
RESET	Dit onderdeel uitvoeren stelt alle onderdelen van het SNELMENU opnieuw in, behalve het FILTERTIJD en de TAAL.Een dialoog wordt weergegeven voor bevestiging. De RESET selecteren met behulp van de ▲ knop voert opnieuw instellen uit.
FILTERTIJD	De gebruiksduur van de luchtfilter wordt in het menu weergegeven.Dit onderdeel uitvoeren stelt de filtertijd opnieuw in, wat de gebruikstijd van het luchtfilter bijhoudt.Een dialoog wordt weergeven voor bevestiging. De RESET selecteren met behulp van de ▲ knop voert opnieuw instellen uit.Zie het FILTERTIJD onderdeel in het OPTIE Menu (45).
TAAL	Gebruik van de ◀/► knopen wijzigt de weergavetaal.Zie het TAAL onderdeel in het SCHERM Menu (39).
Ga Naar Geavanceerd Menu...	Selecteer "Ga Naar Geavanceerd Menu..." op het menu en druk op de ► of ENTER knop om het menu te gebruiken van FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE, NETWERK of G.B..

FOTO Menu

Vanuit het FOTO Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.

Onderdeel Beschrijving
HELDER	Gebruik van de Via de ▲/▼ knopen past de helderheid aan.Licht.⇔ Donker
CONTRAST	Gebruik van de ▲/▼ knopen past het contrast aan.Sterk.⇔ Zwak
GAMMA	Gebruik van de ▲/▼ knopen schakelt de gamma modus.#1 STANDAARD⇔ #1 AANGEPAST ⇌ #2 STANDAARD⇔ #2 AANGEPAST ⇌ #3 STANDAARD#6 AANGEPAST #3 AANGEPAST#6 STANDAARD ⇌ #5 AANGEPAST ⇌ #5 STANDAARD ⇌ #4 AANGEPAST ⇌ #4 STANDAARDAANGEPAST aanpassenEen modus selecteren waarvan de nameAANGEPAST bevat en dan op de ► knop of de ENTER knop drukken, geeft een dialoog weer die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te veranderen.Kies een onderdeel met behulp van de ◀/► knopen en pas het niveau aan met behulp van de ▲/▼ knopen.U kunt een testpatroon weergeven voor het controleren van uw aanpassingen door op ENTER te drukken.Iedere keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen Trap ⇌ Grijstonen in 15 stappen.De acht egaliseerbalken corresponderen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterst linkerkant. Indien u de 2e toon aan de linkerkant van het testpatron wenst aan te passen, gebruikt u de egaliseer instelbalk “1”. De donkerste toon aan de linkerkant van het testpatroon kan niet beheerst worden met een egaliseer instelbalk.• Wanneer deze functie wordt uitgevoerd,kunnenlijnen of andere vervormingen verschijnen.

FOTO Menu (vervolgd)

Onderdeel Beschrijving
KLEURTEMP.	Gebruik van de ▲/▼ knopen schakelt de kleurtemperatuurmodus.#1 HOOG↔#1 AANGEPAST ↔#2 MIDDEN↔#2 AANGEPAST↔#3 LAAG#6 AANGEPAST #3 AANGEPAST#6 Hi-HELDER-3 #4 Hi-HELDER-1#5 AANGEPAST ↔ #5 Hi-HELDER-2 ↔ #4 AANGEPASTAANGEPAST aanpassenEen modus selecteren waarvan de namen AANGEPAST bevatten en vervolgens op de►knop of de ENTER knop drukken, geeft een dialoog weer om u te helpen bij het aanpassen van de AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit van de hele tonen van het testpatroon.VERSTERKING aanpassingen beinvloeden voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon.Kies een onderdeel met behulp van de ◀/►knopen en pas het niveau aan met behulp van de ▲/▼ knopen.U kunt een testpatroon weergeven voor het controleren van de effecten van uw aanpassingen, door te drukken op de ENTER knop. ledere keer dat u op de ENTER knop drukt, verandert het patroon zoals hieronder.Geen patroon.⇒ Grijstonen in 9 stappen Trap ⇔ Grijstonen in 15 stappenWanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.
KLEUR	Gebruik van de ▲/▼ knopen past de sterkte van de hele kleur aan.Sterk.⇔ Zwak· Dit onderdeel kan alleen voor een videosignaal geselecteerd worden, s-video, component video of HDMI signaal.
TINT	Gebruik van de ▲/▼knopen past de tint aan.Groenig.⇔ Roodachtig· Dit onderdeel kan alleen voor een videosignaal geselecteerd worden, s-video, component video of HDMI signaal.
SCHERPTE	Gebruik van de ▲/▼knopen past de scherpte aan.Sterk.⇔ Zwak· Er is mogelijk wat geluid en/of het scherm kan een moment flikkeren wanneer de aanpassing wordt gedaan. Dit betekent niet dat het controlescherm niet goed functioneert.

(vervolgd op volgende pagina)

FOTO Menu (vervolgd)

Onderdeel Beschrijving
ACTIEVE IRIS	Gebruik van de ▲/▼ cursorknopen verandert de actieve iris control modus.PRESENTATIE ⇔ THEATER ⇔ SCHAKEL UIT
	Functie
	De actieve iris geeft het beste presentatiebeeld weer voor zowel de heldere als de donkere scenes.
	De actieve iris geeft het beste theaterbeeld weer voor zowel de heldere als de donkere scenes.
	SCHAKEL UIT De actieve iris is altijd open.
	• Het scherm kan flikkeren wanneer de PRESENTATIE of THEATER modussen worden geselecteerd. Indien dit zich voordoet, selecteer dan SCHAKEL UIT.

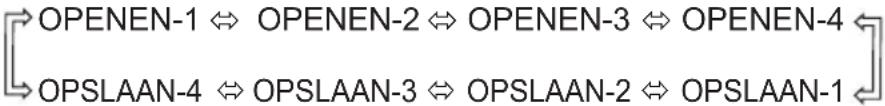

GEHEUGEN	De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het FOTO Menu).Selecteer een functie met behulp van de ▲/▼ knopen ► of ENTERknop voert iedere functie uit.OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4De OPENEN functie laadt de gegevens van het geheugen wat aan het nummer in iedere functienaam is gelinkt, en stel de afbeelding automatisch in, afhankelijk van de gegevens.• De OPENEN functies waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.• Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aapassingen wilt behouden, sla het dan op voordat u de OPENEN functie uitvoert.• Er kan lawaai optreden en het scherm kan een moment flikkeren wanneer de gegevens geladen worden. Dit is geen storing.• De OPENEN functies kunnen ook uitgevoerd worden door de MY MEMORY knop, wat ingesteld kan worden bij het MIJN KNOP onderdeel in het OPTIE Menu (46).OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Het uivoeren van een OPSLAAN functie slaat de huidige instelgegevens op in het geheugen wat aan het nummer gelinkt is, aan de functienaam.• Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laatst.

BEELD Menu

Vanuit het BEELD Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Onderdeel Beschrijving
ASPECT	Via de ▲/▼ knopen schakelt de modus voor hoogtebreedte verhouding.Voor een RGB signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10 ⇔ ECHTVoor een HDMI signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10 ⇔ 14:9 ⇔ ECHTVoor een videosignaal, S-videosignaal of Component videosignaal4:3 ⇔ 16:9 ⇔ 16:10 ⇔ 14:9 ⇔ ECHTVoor geen signaal16:10 (vast)De NORMAAL modus bewaart de original hoogte-breedte verhouding van het signaal.
OVERSCAN	Gebruik van de ▲/▼ knoppen past de over-scan verhouding in.Groot (het reduceert beeld) ⇔ Klein (het vergroot beeld)Dit onderdeel kan geselecteerd worden voor een video, s-video, component en HDMI signaal.Wanneer de instelling te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein.
V POSIT	Gebruik van de ▲/▼ knopen stelt de vericale positie naar boven.Op ⇔ OmlaagOveraanpassen van de verticale positie kan lawaai op het scherm doen verschijnen. Wanneer dit gebeurt, stelt u dan a.u.b. de verticale positie opnieuw in tot standaardinstellingen. Op de RESETknop drukken wanneer de V POSIT is geselecteerd, zal de V POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van 480i@60 of 576i@50, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.Dit item kan niet worden geselecteerd bij een HDMI signaal.
H POSIT	Gebruik van de ▲/▼ knopen stelt de horizontale positie in.Links ⇔ RechtsOveraanpassen van de horizontale positie kan lawaai op het scherm veroorzaken. Wanneer dit gebeurt, stelt u dan a.u.b. de horizontale positie opnieuw in tot standaardinstellingen. Op de RESETknop drukken wanneer de H POSIT is geselecteerd, zal de H POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van 480i@60 of 576i@50, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10. Dit item kan niet worden geselecteerd bij een HDMI signaal.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
H FASE	Gebruik de ▲/▼ knopen om de horizontale fase aan te passen om geflikker weg te werken.Rechts ⇔ Links• Dit onderdeel kan alleen geselecteerd worden voor een RGB signaal of een component videosignaal. (behalve 480i@60, 576i@50, SCART RGB)
H SIZE	Gebruik van de ▲/▼ knopen stelt de horizontale positie in.Groot⇔ Klein• Dit item kan alleen worden geselecteerd voor een RGB-signaal.• Wanneer de aanpassing teveel is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u a.u.b. de aanpassing opnieuw in door te drukken op de RESET knop op de afstandsbediening gedurende deze handeling.
AUTOM.AANPAS.UITVOEREN	Selecteer dit onderdeel om de automatische aanpassingsfunctie uit te voeren.Voor een RGB signaalDe verticale positie, de horizontale positie en de horizontale fase zullen automatisch worden aangepast.Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie gebruikt. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderd beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT Menu (33). De verticale en horizontal positie worden automatisch ingesteld op standaard.Voor een component-videosignaalDe verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.• De automatische instellingshandeling vereist ongeveer 10 seconden. Merk op a.u.b. dat dit mogelijk niet goed functioneert met enige input. Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaald extra's, zoals een lijn, buiten de afbeelding verschijnen.• De ingestelde onderdelen door deze functie kunnen varieren wanneer de FIJN of SCHAKEL UIT wordt geselecteerd voor jet AUTOM.REGEL. onderdeel of het SERVICE onderdeel in het OPTIE Menu (47).

INPUT Menu

Vanuit het INPUT Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.

Onderdeel Beschrijving
PROGRESSIEF	Gebruik maken van de ▲/▼ knopen, schakelt de voorgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UIT↓↑↓↑Deze functie wordt alleen uitgevoerd voor een geïnterlinieerd signaal bij deVIDEOof S-VIDEOinvoer, en voor een 480i@60, 576i@50 of 1080i@50/60 - signaal bij deCOMPONENTof HDMIinvoer.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. FILM bouwt om tot het 2-3 Trek-Omlaag conversiestysteem. Maar dit kan een bepaald defect veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen, selecteert u SCHAKEL UIT, ook al lijkt het of de schermafbeelding de scherpte heeft verloren.
VIDEO NR	Gebruik de ▲/▼ knopen om de ruisreductie modus te schakelen.HOOG ⇔ MIDDEN ⇔ LAAG↑↑↑↓↑Deze functie wordt alleen uitgevoerd voor deVIDEOof S-VIDEOinvoer, en for 480i@60, 576i@50 of 1080i@50/60 - signaal bij deCOMPONENTof HDMIinvoer.Wanneer deze functie overtollig is, kan dit een zekere degradatie van het beeld veroorzaken.
3D-YCS	Gebruik de ▲/▼ knopen om de 3D-YCS modus te schakelen.STILST. ⇔ MOVIE ⇔ SCHAKEL UIT↑↑↑↓↑Deze functie voert alleen uit bij eenVIDEOinvoer van NTSC en PAL.MOVIE is de modus voor afbeeldingen met veel bewegingen, zoals films, en STILST. is de modus voor afbeeldingen met weinig of geen bewegingen, zoals dia's.
KLEURVARIATIE	Gebruik de ▲/▼ knopen voor het schakelen van de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601↑↑↑↓↑Dit onderdeel kan alleen geselecteerd worden voor een RGB signaal of component videosignaal (behalve 480i@60, 576i@50 en SCART RGB).De AUTO mode seleteert automatisch de optimale modus.De AUTO bediening werkt mogelijk niet goed bij sommige signalen. In een dergelijk geval, is het misschien een goed idee om een geschikte modus te kiezen ander dan AUTO.

(vervolgd op volgende pagina)

INPUT Menu (vervolgd)

Onderdeel Beschrijving
COMPONENT	Via de ▲/▼ knoppen wordt er geschakeld tussen de functies van de COMPONENT (Y, CB/PB, CR/PR) poort.COMPONENT ⇔ SCART RGBWanneer de SCART RGB is geselecteerd, zullen de COMPONENT (Y, CB/PB, CR/PR) en VIDEO poorten dienst doen als een SCART RGB poort. Een SCART adapter of SCART kabel is vereist voor een SCART RGB invoer naar de projector. Voor meer informatie, neem contact op met uw leverancier.
VIDEO FORMAT	Stel het videoformaat voor de S-VIDEO-poort en VIDEO-poort in.(1) Gebruik de ◀/► knoppen om de invoerpoort te selecteren.(2) Via de ▲/▼ knoppen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇌ NTSC ⇌ PAL ⇌ SECAMN-PAL ⇌ M-PAL ⇌ NTSC4.43Dit item wordt enkel uitgevoerd voor een videosignaal van de VIDEO poort of de S-VIDEO poort.De AUTO modus selecteert automatisch de optimale modus.De AUTO methode zou minder goed kunnen werken voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal.
HDMI	Via de ▲/▼ cursorknoppen kan de HDMI signaalmodus aangepast worden.AUTO ⇌ NORMAAL ⇌ UITGEBREID[IMAGE]
	AUTO De optimale modus automatisch selecteren.
	NORMAAL Geschikt voor DVD signalen (16-235)
	UITGEBREID Geschikt voor VGA signalen (0-255)
	Indien het contrast van het beeld te hoog of te laag is, probeer dan een geschiktere modus te vinden.

(vervolgd op volgende pagina)

INPUT Menu (vervolgd)

Onderdeel Beschrijving
STILZETTEN	Schakel de framevergrendelingsfunctie in/uit voor elke poort.(1) Gebruik de ▲/▼ knoppen om een van de volgende poorten te selecteren. STOP ⇔ RGB1 ⇔ RGB2 ⇔ HDMI (2) Gebruik de ◀/► knoppen om de framevergrendlelingsfunctie in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT Deze functie wordt alleen uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven.Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHAKEL UIT.
RGB-IN	Stel het RGB invoersignaaltype voor de RGB poort in.(1) Gebruik de ◀/► knoppen om de in te stellen RGB poort te selecteren.RGB1 ⇔ RGB2 (2) Gebruik de ▲/▼ knoppen om het RGB invoersignaaltype te selecteren.AUTO ⇔ SYNC OP G UITDoor de AUTO modus te selecteren, kunt u een sync op het G-signaal of componentsignaal van de poort invoeren.In de AUTO modus kan het beeld vervormd zijn bij sommige invoersignalen. Verwijder in een dergelijk geval de signaalconnector zodat er geen signaal wordt ontvangen en selecteer SYNC OP G UIT, en verbind dan opnieuw het signaal.

(vervolgd op volgende pagina)

INPUT Menu (vervolgd)

Onderdeel Beschrijving
RESOLUTIE	De resolutie voor deRGB1enRGB2invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT Menu de RESOLUTIE d.m.v. de ▲/▼knoppen en druk op de ▶knop.Het RESOLUTIE menu zal worden weergegeven.(2) Selecteer in het RESOLUTIE menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼knoppen.Door AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld.(3) Door op de ▶ofENTERknop te drukken bij het selecteren van een NORMAAL resolutie, zullen de horizontale en verticale posities, klokfase en horizontale grootte automatisch worden aangepast.Het INPUT-INFORMATIE- dialoogvenster (48) zal worden weergegeven.(4) Om een aangepaste resolutie in te stellen, gebruik de ▲/▼knoppen om AANGEPAST te selecteren en de AANGEPASTE RESOLUTIE BOX zal worden weergegeven. Stel de horizontale (HORIZONTAAL) en verticale (VERTIKAAL) resoluties in d.m.v. de ▲/▼/◀/▶knoppen.Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(5) Om de instellingen te bewaren, plaats de cursor op het uiterst rechtse cijfer en druk op de ▶knop.De horizontale en verticale posities, klokfase en horizontale grootte zullen automatisch worden aangepast.Nadat het INPUT-INFORMATIE (48) dialoogvenster ongeveer 10 seconden is weergegeven, zal het scherm terugkeren naar het RESOLUTIE menu waarin de gewijzigde resolutie wordt weergegeven.(6) Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, plaats de cursor op het uiterst linkse cijfer en druk op de ◀knop. Het scherm zal dan terugkeren naar het RESOLUTIE menu waarin de vorige resolutie wordt weergegeven.• Voor sommige beelden zou deze functie minder goed kunnen werken.	RESOLUTIE MENUAANGEPASTE RESOLUTIE BOX

INSTELLING Menu

Vanuit het INSTELLING Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.

Onderdeel Beschrijving
AUTO KEYSTONEUITVOEREN	Door dit item te selecteren wordt de Automatische keystone distortion correction uitgevoerd. De projector corrigeert zelf automatisch verticale keystone distortion als gevolg van de (voor-/achterwaartse) plaatsingshoek.Deze functie zal slechts eenmaal worden uitgevoerd wanneer ze geselecteerd wordt in het menu. Wanneer de hellingshoek van de projector wordt gewijzigd, voer deze functie dan opnieuw uit.Het verstelbare bereik van deze functie zal variëren naargelang de invoer. Voor sommige invoersoorten kan deze functie minder goed werken.Wanneer V:INVERT of H&V:INVERT is geselecteerd naar het SPIEGEL item in het INSTELLING Menu, en als het projectorscherm daarbij onder een hoek of naar beneden gericht staat, zou deze functie niet correct kunnen werken.Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.Wanneer de projector parallel staat (ongeveer ± 3^ ), zou deze functie niet kunnen werken.Wanneer de projector onder een hoek van ongeveer ± 30 graden of meer staat afgesteld, zou deze functie minder goed kunnen werken.Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype FL-601(47)), zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op(53).
KEYSTONE	Via de ▲/▼ knoppen wordt de verticale keystone distortion gecorrigeerd.Verklein de bovenkant van het beeld ⇔ Verklein de onderkant van het beeldHet instelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op(53).

(vervolgd op volgende pagina)

INSTELLING Menu (vervolgd)

Item Beschrijving
KEYSTONE	Via de ▲/▼ knoppen wordt de horizontale keystone distortion gecorrigeerd. Verklein het beeld aan de rechterkant ⇔ Verklein de linkerkant van het beeldHet verstelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype FL-601 (47)), zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (53).
STIL FUNCTIE	Via de ▲/▼ knoppen wordt de whisper modus in/uitgeschakeld.NORMAAL ⇌ STIL FUNCTIEWanneer STIL FUNCTIE is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd.
SPIEGEL	Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd. NORMAAL ⇌ H:INVERT ⇌ V:INVERT ⇌ H&V:INVERTAls de Transitie Detector is SCHAKEL IN en de SPIEGEL status gewijzigd, zal het Transitie Detector Alarm (53) worden weergegeven wanneer de projector wordt herstart nadat de power-knop is uitgeschakeld.
MONITOR UITGANG	De combinatie van de beelden die op het scherm worden weergegeven en de beeldsignalen die worden gereproduceerd via de MONITOR OUT aansluiting kan via het menu worden ingesteld.Het beeld dat binnenkomt via de bij (2) geselecteerde aansluiting wordt gereproduceerd via de MONITOR OUT aansluiting terwijl het beeld dat binnenkomt via de bij (1) geselecteerde aansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼ toetsen.→STOP ⇌ RGB1 ⇌ RGB2 ⇌ HDMI ←STANDBY ⇌ VIDEO ⇌ S-VIDEO ⇌ COMPONENT(Y, CB/PB, CR/PR)Kies STANDBY om in te stellen welk uitgangssignaal gereproduceerd moet worden via de MONITOR OUT aansluiting wanneer het toestel uit (standby) staat.Terwijl STOP is geselecteerd, gaat u terug naar het vorige menu door de ◀ toets in te drukken.(2) Selecteer één van de RGB aansluitingen met de ◀/► toetsen.RGB1 ⇌ RGB2 ⇌ SCHK.UITSCHK.UIT schakelt de MONITOR OUT aansluiting uit.

AUDIO Menu

Vanuit het AUDIO Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

N.B. • Het luidsprekergeluid kan vervormd zijn of de behuizing kan trillen wanneer het volume te hoog is of treble/bas te hoog staat of WOW is geactiveerd. Verlaag in dat geval het volume, bas/treble of het WOW-effect.

Onderdeel Beschrijving
VOLUME	Via de ▲/▼ knoppen wordt het volume aangepast.Hoog ⇔ Laag
HOGE TONEN	Via de ▲/▼ knoppen wordt het treble-volume aangepast.Hoog ⇔ Laag
LAGE TONEN	Via de ▲/▼ knoppen wordt het basvolume aangepast.Hoog ⇔ Laag
SRS WOW	Via de ▲/▼ knoppen wordt er geschakeld tussen de SRS WOW modi.HOOG ⇔ GEMIDDELD ⇔ UIT[IMAGE]• SRS WOW® bereikt dit door een panoramisch driedimensionaal audiobeeld te creëren dat het geluidsveld zowel in het horizontale als het verticale vlak uitstrekt, en de waargenomen basrespons verlaagt tot ver beneden de lage frequentie-limieten van de drivers. Aanpassen Het afhankelijk van de gebruikr's pte raadplegenence.
LUIDSPREKER	Via de ▲/▼ knoppen wordt de luidsprekerfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UIT• Wanneer SCHAKEL IN is geselecteerd, werkt de ingebouwde luidspreker.
AUDIO	Om de audiopoorten toe te wijzen.(1) Kies een beeldinvoerpoort d.m.v. de ▲/▼ knoppen.[IMAGE](2) Selecteer de audiopoort die moet worden vergrendeld met de invoerpoort d.m.v. de ◀/► knoppen.1 2 3 4 ※ H [IMAGE]• “H” zijn afkortingen van HDMI.• H kan enkel worden geselecteerd voor de HDMI poort.Wanneer H is geselecteerd, zal het audiosignaal naar de HDMI poort worden uitgevoerd als HDMI wordt gekozen als weergavebron.• ✗schakelt de geluidsweergave uit.• Wanneer ✗ op VIDEO-, S-VIDEO of COMPONENT-poort wordt gezet, wordt de G.B. (ondertiteling voor gehoorgestoorden) onmiddellijk geactiveerd als de G.B. op AUTO wordt gezet in het menu WEERGAVE van het Menu G.B. en als het invoersignaal van de poort de G.B.-functie ondersteunt (62).
HDMI AUDIO	De HDMI AUDIO wordt standaard op 1 ingesteld. In geval de HDMI audio niet goed werkt, probeer 2.1 2

Vanuit het SCHERM Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving

Via de ▲/▼/◄/► knoppen wordt de menupositie aangepast. POSITIE MENU Om de bewerking te stoppen, druk op de MENU knop op de afstandsbediening of doe niets meer gedurende ongever 10 seconden.

Via de ▲/▼ knoppen wordt de blanco schermmodus gewijzigd. Het blanco scherm is een scherm voor de tijdelijke blanco-functie (22). Het wordt weergegeven door op de BLANK knop te drukken op de afstandsbediening.

Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWART

BLANK		Functie
	Mijn Scherm	Scherm kan worden ingesteld in het Mijn Scherm item (41).
	ORIGINEEL	Scherm ingesteld als het standaardscherm.
	BLAUW, WIT, Zwart	Gewone schermen in elke kleur.

- Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het gewone zwarte scherm na enkele minuten.

(vervolgd op volgende pagina)

SCHERM Menu (vervolgd)

Item Beschrijving
OPSTARTEN	Via de ▲/▼ knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UIT
	Mijn Scherm
	ORIGINEEL Scherm
	SCHAKEL UIT Gewo
	• Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het BLANK scherm (39) na enkele minuten. Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.• Wanneer SCHAKEL IN is geselecteerd voor het Mijn Scherm PASWOORD of VEILIGHEID item in het OPTIE Menu (50), wordt OPSTARTEN vastgezet op Mijn Scherm.

(vervolgd op volgende pagina)

SCHERM Menu (vervolgd)

Item Beschrijving
Mijn Scherm	Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordt een dialoogscherm weergegeven met de naam "Mijn Scherm". U zal gevraagd worden of u een beeld wilt vastleggen vanop het huidige scherm.Wacht totdat het beeld wordt weergegeven, en druk op de ENTER knop op de afstandsbediening wanneer het volledig is weergegeven. Het beeld zal bevriezen en het frame voor vastleggen zal verschijnen.Om de bewerking te stoppen, druk op de RESET of ESC knop op de afstandsbediening.2. Via de ▲/▼/◄/► knoppen wordt de framepositie aangepast.Verplaats het frame naar de positie van het beeld dat u wilt gebruiken. Het frame kan mogelijk niet worden verplaatst bij sommige invoersignalen.Om de registratie te beginnen, druk op de ENTER knop op de afstandsbediening.Om het scherm terug op te roepen en terug te keren naar het vorige dialoogvenster, druk op de RESET of ESC knop op de afstandsbediening.Registratie neemt verscheidene minuten in beslag.Wanneer de registratie is voltooid, wordt het geregistreerde scherm en het volgende bericht weergegeven gedurende een paar seconden:"Mijn Scherm registratie is afgesloten."Als de registratie is mislukt, verschijnt het volgende bericht:"Er is een capture-fout opgetreden. Probeer opnieuw."• Dit item kan niet worden geselecteerd bij een HDMI signaal.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Mijn Sch. Vast item (hieronder).• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd voor het Mijn Scherm PASWOORD of VEILIGHEID item in het OPTIE Menu (50).
Mjin Sch. Vast	Via de ▲/▼ knoppen wordt de Mijn Sch. Vast functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, is het Mijn Scherm item vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Mijn Scherm PASWOORD of VEILIGHEID item in het OPTIE Menu (50).

(vervolgd op volgende pagina)

SCHERM Menu (vervolgd)

Item Beschrijving
MELDING	Via de ▲/▼ knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie.“AUTO IN ACTIE” terwijl“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“ONJUISTE SCANFREQUENTIE”“Zoeken....” automatisch wordt aangepast, terwijl wordt gezocht naar de invoer“Bezig met zoeken....” terwijl een invoersignaal wordt gedetecteerd.De indicatie van het invoersignaal weergegeven door te wijzigenDe indicatie van de aspect ratio weergegeven door te wijzigenDe indicatie van de BEELD MODUS weergegeven door te wijzigenDe indicatie van de ACTIEVE IRIS weergegeven door te wijzigenDe indicatie van GEHEUGEN weergegeven door te wijzigenDe indicatie van "BEVRIES" en "II" terwijl het scherm wordtbevrozen d.m.v. de FREEZE knop.Wanneer en SCHAKEL UIT is geselecteerd, denk er dan aan ofhet beeld bevrozen is. Verwar freezing niet met een storing (21).
NAAM VAN BRON	Elke invoerpoort voor deze projector kan een naam hebben.(1) Gebruik de ▲/▼ knoppen op het SCHERM Menu omde NAAM VAN BRON te selecteren en druk op de ▶ knop.Het NAAM VAN BRON menu zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen op het NAAM VAN BRONmenu om de te benoemen poort te selecteren en druk opde ▶ knop. De rechterzijde van het menu is leeg totdater een naam wordt opgegeven. Het NAAM VAN BRONDialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op deeerste regel. Gebruik de ▲/▼/◄/► knoppen en deENTER of INPUTknop om karakters te selecteren inte voeren. De RESET totes kan worden gebruikt om 1karakter per keer te wissen. Als u de cursor bovendiennaar VERWIJDEREN of ALLES WISSEN beweegtop het scherm en de ENTER of INPUTknop indrukt,zullen 1 of alle karakters worden gewist. De naam kanmaximum 16 karakters bevatten.(4) Om een reeds ingevoerd karakter te wijzigen, drukop de ▲ knop om de cursor naar de eerste regel teverplaatsen, en gebruik de ◄/► knoppen om de cursorop het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER of INPUTknop is ingedrukt, is hetkarakter geselecteerd. Volg dan dezelfde procedurezoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAANop het scherm en druk op de ENTER of INPUTknop. Om terug te keren naarde vorige naam zonder de wijzigingen op te slaan, verplaats de cursor naarANNULEREN op het scherm en druk op de ENTER of INPUTknop.

SCHERM Menu (vervolgd)

Item Beschrijving
PATROON	Met de ▲/▼ toetsen kan de instelling voor het patroonscherm worden omgeschakeld. Het geselecteerde patroon kan worden weergegeven wanneer de MY BUTTON die is toegewezen aan de PATROON functie wordt ingedrukt (46).→ STIPPELLIJN4 ⇌ STIPPELLIJN3 ⇌ STIPPELLIJN2 TESTBEELD ⇌ STIPPELLIJN1←→

OPTIE Menu

Vanuit het OPTIE Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het item uit te voeren, behalve de items LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.

Item Beschrijving
AUTOM. ZOEKEN	Via de ▲/▼ knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de invoerpoorten in de onderstaande volgorde. De search wordt gestart vanaf de huidige poort. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.RGB 1⇒ RGB 2⇒ HDMI ⇒ COMPONENT ⇒ S-VIDEO ⇒ VIDEO↑
AUTO KEYSTONE ↙	Via de ▲/▼ knoppen wordt de automatische keystone functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITSCHAKEL IN: Automatische keystone distortion correctie zal worden uitgevoerd wanneer de hellingshoek van de projector wordt veranderd.SCHAKEL UIT: Deze functie is uitgeschakeld. Voer de AUTO KEYSTONE ↙ UITVOEREN uit in het INSTELLING Menu voor automatische keystone distortion correctieWanneer de projector is opgehangen aan het plafond, zal deze functie niet correct functioneren, dus selecteer SCHAKEL UIT.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (Ⓧ53).
AUTO AAN	Via de ▲/▼ knoppen wordt de AUTO AAN functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer dit op SCHK.IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (Ⓧ16), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie AUTOM. INSCHK. en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTO UIT (Ⓧ45) is uitgeschakeld.

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving
AUTO UIT	Via de ▲/▼ knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT) Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99, en wanneer de gepasseerde tijd zonder een signaal of een ongeschikt signaal, de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's)wordt overgedragen naar deCONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte over “De projector uitzetten” (16).
LAMPTIJD	De lamptijd is de gebruiksduur van de lamp, geteld vanaf de laatste instelling. Het wordt het OPTIE Menu weergegeven.Door de RESETknop op de afstandsbediening of de ►knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de lamptijd te resetten, selecteer RESET door de ▲knop in te drukken.RESET ⇌ ANNULERENReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "Lamp" (63, 64).
FILTERTIJD	De filtertijd is de gebruiksduur van de luchtfilter, geteld vanaf de laatste instelling. Het wordt het OPTIE Menu weergegeven.Door de RESETknop op de afstandsbediening of de ►knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de filtertijd te resetten, selecteer RESET door de ▲knop in te drukken.RESET ⇌ ANNULERENReset de filtertijd alleen wanneer u de luchtfilter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfilter weer te geven.Voor het vervangen van de luchtfilter, zie het gedeelte "Luchtfilter" (65).

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving
MIJN KNOP	Dit item dient om één van de volgende functies toe te wijzen aan MY BUTTON 1 en 2 op de afstandsbediening (6).Kies eerste 1 of 2 in het MIJN KNOP menu d.m.v. de ◀/▶ knop. Wijs vervolgens d.m.v. de ▲/▼ knoppen één van de volgende functies toe aan de gekozen knop.• RGB1: Stelt poort in op RGB1.• RGB2: Stelt poort in op RGB2.• HDMI: Stelt poort in op HDMI.• COMPONENT: Stelt poort in op COMPONENT (Y, CB/PB, CR/PR).• S-VIDEO: Stelt poort in op S-VIDEO.• VIDEO: Stelt poort in op VIDEO.• INFORMATIE: Geeft ofwel de INPUT-INFORMATIE- (48) of NETWERK-INFORMATIE- (61) niets weer.• AUTO KEYSTONE Voert automatische keystone vervormingscorrectie uit (36)• GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (29).Wanneer meer dan één gegeven wordt opgeslagen, verandert de instelling telkens MY BUTTON wordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialogoogvenster "Geen opgeslagen data". Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialogoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, druk op de ◀ knop om te verlaten.Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.• ACTIEVE IRIS: Verandert de actieve iris modus.• BEELD MODUS: Verandert de BEELD MODUS (25).• FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de filtertijd weer (45).• AV DEMPEN : Zet het beeld en audio aan/uit.• PATROON: Laat het patroon dat is geselecteerd voor PATROON (43) verschijnen of verdwijnen.• PbyP OMWISSELEN: Wisselt de linker en rechter beelden om in de PbyP stand (23).• MIJN BEELD: Geeft het MIJN BEELD menu weer (60).
SIGNAALBRON	Dit item wijst ingangssignalen toe aan de MY SOURCE /DOC. CAMERA knop op de afstandsbediening (6, 18). Gebruik de ▲/▼ knoppen om een van de volgende ingangssignalen in te stellen.⇨ RGB1 ⇔ RGB2 ⇔ HDMI ⇔VIDEO ⇔ S-VIDEO ⇔ COMPONENT
SERVICE	Door dit item te selecteren wordt het SERVICE menu weergegeven.Selecteer een item d.m.v. ▲/▼ knoppen, en druk op de ▶ knop of de ENTER knop op de afstandsbediening om het item uit te voeren.VENTI SNELHEID ⇔ AUTOM.REGEL. ⇔ GEEST ⇔ FILTERMELDING ⇔ LENS TYPE ⇔ KnopENSLOT⇨ FABRIEKSRESET ⇔ INFORMATIE ⇔ AFSTAND. FREQUENTIE ⇔ AFSTAND. ONTVANGER↔VENTI SNELHEIDVia de ▲/▼ knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG modus wordt gebruikt voor highlands e.d. Merk op dat de projector meer geluid maakt wanneer HOOG is ingesteld.HOOG ⇔ NORMAAL

OPTIE Menu (vervolgd)

Item Beschrijving
SERVICE (vervolg)	AUTOM.REGEL.Via de ▲/▼ knoppen kan één van de modi worden geselecteerd.Als SCHAKEL UIT is geselecteerd, is de automatische aanpassingsfunctie uitgeschakeld.FIJN ⇔ SNEL ⇔ SCHAKEL UITFIJN: Fijnere afstelling incl. H SIZE aanpassing.SNEL: Snellere afstelling, H SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHAKEL UIT om de automatische aanpassing uit te schakelen, en voer de aanpassingen manueel uit.GEEST1. Selecteer een kleurelement van ghost d.m.v. de ◀/► knoppen.2. Pas het geselecteerde element aan d.m.v. de ▲/▼ knoppen om ghost te laten verdwijnen.FILTERMELDINGGebruik de ▲/▼ knop om de timer in te stellen voor het interval om het bericht te tonen voor het schoonmaken van de luchtfilter.500h ⇔ 1000h ⇔ 1500h ⇔ 2000h ⇔ SCHAKEL UITNa een item te hebben gekozen behalve SCHAKEL UIT, zal het bericht “HERINNERING *** UUR IS VOORBIJ NA DE LAATSTE FILTER CONTROLE” verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (68).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen.Gebruik deze functie om de luchtfilter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector.Controleer en maak de filter regelmatig schoon, zelfs wanneer er geen bericht verschijnt. Als de luchtfilter geblokkeerd raakt door stof en dergelijke, zal de interne temperatuur stijgen, waardoor er een storing kan optreden, of de levensduur van de projector kan verkort worden.Wees voorzichtig met de bedrijfsomgeving van de projector en de toestand van de luchtfilter.LENS TYPESelecteer het lenstype dat momenteel wordt gebruikt d.m.v. de ▲/▼ knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4 ⇔ 5Selecteer één daarvan verwijzend naar het volgende.1: voor een standaard lens (Type NL-600)2: voor een vaste short throw lens (Type FL-601)3: voor een short throw lens (Type SL-602)4: voor een long throw lens (Type LL-603)5: voor een ultra long throw lens (Type UL-604)Deze instelling heeft een invloed op de keystone vervorming enz.Voor de optionele lens, raadpleeg uw verdeler.

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving

SERVICE (vervolg)

KnopENSLOTVia de ▲/▼ knoppen wordt de knopvergrendelingsfunctie afgesloten.Wanneer SCHAKEL IN is geselecteerd, zijn de knoppen op deprojector vergrendeld, behalve de STANDBY/ON knop.SCHAKEL IN ⇔ S60CHAKEL UITGebruik dit om misbruik of per ongeluk aanraken te voorkomen.Deze functie heeft geen enkel effect op de afstandsbediening.AFSTAND. ONTVANGER(1) Selecteer een afstandssensor d.m.v. de ▲/▼ knop.1:VOOR ⇔ 2:BOVEN ⇔ 3:ACHTER[IMAGE](2) Schakel het met de ENTER of INPUT knop.□(off) ⇔ ☑ (on)Een sensor kan niet worden uitgeschakeld wanneerde andere twee uit staan. Er staat altijd minstens één sensor aan.AFSTAND. FREQUENTIEGebruik de ▲/▼ knop om de afstandssensor instelling van deProjector te wijzigen (14).1:NORMAAL ⇔ 2:HOOGItems met een merkteken staan aan. De standaardinstellingis voor beide 1:NORMAAL en 2:HOOG om aan te staan.Als de afstandsbediening niet correct werkt, stel dit dan inop enkel 1 of enkel 2 zoals beschreven in deAfstandsbedieningsinstellingen (14).Geen van beide kan worden uitgeschakeld op hetzelfde moment.INFORMATIEDoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd “INPUT-INFORMATIE-”. Het toont de informatie over de huidige invoer. Het “STILZETTEN” bericht in het dialoogvenster betekent dat devergrendelingsfunctie werkt.Het “SCART RGB” bericht betekent dat de COMPONENT poortwerkt als een SCART RGB invoerpoort. Raadpleeg het itemCOMPONENT in het INPUT Menu (33).Dit item kan niet worden geselecteerd voor geen signaal en sync uitAls de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordtde MIJN TEKST weergegeven samen met de invoerinformatie inhet INPUT-INFORMATIE- venster. (55)FABRIEKSRESETDoor RESET te selecteren d.m.v. de ▲ knop voert deze functie uit.Door deze functie zullen alle items in alle menu's terugkeren naar hunoorspronkelijke instelling. Let wel dat de items LAMPTIJD, FILTERTIJD,TAAL, VEILIGHEID en NETWERK niet opnieuw worden ingesteld.RESET ⇔ ANNULEREN

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID

Deze projector is uitgerust met beveiligingsfuncties.Gebruikersregistratie is vereist alvorens de beveiligingsfunctieskunnen gebruikt worden. Neem contact op met uw lokale verdeler.1. Gebruik maken van Beveiligingsfuncties1.1 Het PASWOORD invoeren1.1-1 Gebruik de ▲/▼ knoppen in het OPTIE Menuom VEILIGHEID te selecteren en druk op de ►knop. De box voor VOER PASWOORD IN zalverschijnen. Het standaard PASWOORD af fabriekis 1100. Dit PASWOORD kan worden gewijzigd (1.2Het PASWOORD wijzigen).• Het wordt sterk aanbevolen het standaardPASWOORD af fabriek zo snel mogelijk te wijzigen.1.1-2 Gebruik de ▲/▼/◄/► knoppen om het geregistreerdePASWOORD in te voeren. Beweeg de cursor naarde rechterkant van de VOER PASWOORD IN BOXen druk op de ►knop om het VEILIGHEID menuweer te geven. Als een onjuist PASWOORD wordtingevoerd, zal de VOER PASWOORD IN BOX opnieuwverschijnen. Als er 3 maal een onjuist PASWOORDwordt ingevoerd, zal de projector afsluiten. Nadien zalde projector afsluiten telkens een onjuist PASWOORDwordt ingevoerd.1.2 Het PASWOORD wijzigen1.2-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menuom VEILIGH. PASW. VERANDEREN te selecterenen druk op de ►knop om de VOER NIEUWPASWOORD IN BOX weer te geven.1.2-2 Gebruikt de ▲/▼/◄/► knoppen om hetnieuwe PASWOORD in te voeren.1.2-3 Beweeg de cursor naar de rechterzijde vande VOER NIEUW PASWOORD IN BOX endruk op de ►knop om de OPNIEUW NIEUWPASWOORD BOX weer te geven, en voerhetzelfde PASWOORD opnieuw in.1.2-4 Beweeg de cursor naar de rechterzijde van deOPNIEUW NIEUW PASWOORD BOX en druk opde ►knop en de NOTEER NIEUW PASWOORDBOX zal ongeveer 20 seconden wordenweergegeven, noteer het PASWOORD binnendie tijd. Door op de ENTERknop te drukken opde afstandsbediening of op de INPUTknop op deprojector, zal de NOTEER NIEUW PASWOORDBOX gesloten worden.• Vergeet uw PASWOORD niet. VOER PASWOORDIN BOXVEILIGHEID MENUVOER NIEUWPASWOORD IN BOXOPNIEUW NIEUWPASWOORD BOXNOTEER NIEUWPASWOORD BOX

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

1,3 Indien u uw PASWOORD bent vergeten1.3-1 Volg de procedure in 1.1-1 om de VOER PASWOORD IN BOX weer te geven.1.3-2 Houd terwijl het VOER PASWOORD IN BOX venster wordt getoond de RESET knop op de afstandsbediening 3 seconden lang ingedrukt, of houd de INPUT knop 3 seconden lang ingedrukt terwijl u op de projector op de knop drukt.De Inquiring Code van 10 cijfers zal worden weergegeven.Indien er geen knopeninvoer is gedurende ongeveer 55 seconden terwijl de Inquiring Code wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces van 1.3-1.1.3-3 Contacteer uw verdeler met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.2. Via de Mijn Scherm PASWOORD FunctieDe Mijn Scherm PASWOORD functie kan worden gebruikt om toegang te verbieden tot de Mijn Scherm functie en voorkomen dat het huidig geregistreerde Mijn Scherm beeld wordt overschreven.2.1 Het Mijn Scherm PASWOORD inschakelen Functie2.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Mijn Scherm PASWOORD te selecteren en druk de knop in om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2.2 Het PASWOORD instellen2.2-1 Geef het Mijn Scherm aan/uit menu weer d.m.v. de procedure in 2.1-1.2.2-2 Gebruik de ▲/▼ knoppen in het Mijn Scherm PASWOORD aan/uit menu om SCHAKEL IN te selecteren.De VOER PASWOORD IN BOX (klein) zal worden weergegeven.2.2-3 Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van de VOER PASWOORD IN BOX (klein) en druk op de► knop om de OPNIEUWPASWOORD BOX weer te geven, voer hetzelfde PASWOORD opnieuw in.

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

2.2-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk op de ▶ knop om het PASWOORD ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door op ENTER te drukken op de afstandsbediening of de INPUT knop op de projector, keert u terug naar Mijn Scherm PASWOORD aan/uit menu.Wanneer een PASWOORD wordt ingesteld voor Mijn Scherm:• De Mijn Scherm registratiefunctie (en menu) zullen onbeschikbaar zijn• Het Mijn Sch. Vast menu zal onbeschikbaar zijn• De OPSTARTEN instelling zal vergrendeld zijn op Mijn Scherm (en het menu zal onbeschikbaar zijn).Het Mijn Scherm PASWOORD uitschakelen zal een normale werking van deze functies toelaten.• Vergeet uw Mijn Scherm PASWOORD niet.2.3 Het PASWOORD uitschakelen2.3-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 2.3-1.2.4 Als u uw PASWOORD bent vergeten2.4-1 Volg de procedure in 2.1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2.4-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven.De Inquiring Code van 10 cijfers zal worden weergegeven in de BOX.2.4-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.3. Via de PIN LOCK FunctiePIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.3.1 De PIN Code registereren3.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menuPIN LOCK te selecteren en druk de ▶ knop of de ENTER knop in om het PIN LOCK aan/uit menu weer te geven3.1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK aan/uit menu om SCHAKEL IN te selecteren en de PIN MENU zal worden weergegeven.

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

3.1-3 Voer een PIN Code in van 4 tekens d.m.v.▲/▼/◄/►/RGB en INPUT knoppen.De OPNIEUW PIN CODE BOX zal verschijnen.Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code registratie voltooid.Indien er geen toesteninvoer is gedurende ongeveer 55 seconden terwijl de PIN MENU of de OPNIEUW PIN CODE BOX wordt weergegeven, zal het menu afsluiten.Herhaal indien nodig het proces vanaf 3.1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de power knop is uitgeschakeld, de PIN MENU worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal de PIN MENU opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen knopeninvoer is gedurende ongeveer 5 minuten terwijl de PIN MENU wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de power knop werd uitgeschakeld.Vergeet uw PIN Code niet.3.2 De PIN LOCK Functie uitschakelen3.2-1 Volgt de procedure in 3.1-1 to weergave de PIN LOCK aan/uit menu. Gebruik de ▲/▼ knoppen om SCHAKEL UIT te selecteren en de PIN MENU zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen. Als er 3 keer een onjuist PASWOORD wordt ingevoerd, wordt het menu gesloten.3.3 Indien u uw PIN Code bent vergeten3.3-1 Houd terwijl het PIN MENU venster wordt getoond de RESET knop op de afstandsbediening 3 seconden lang ingedrukt, of houd de INPUT knop 3 seconden lang ingedrukt terwijl u op de projector op de ►knop drukt.De Code gevraagd van 10 tekens zal worden weergegeven.Indien er geen knopeninvoer is voor ongeveer 5 minuten terwijl de Code gevraagd wordt weergegeven, zal de projector worden uitgeschakeld.3.3-2 Contacteer uw verdeler met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. PIN MENUOPNIEUW PIN CODE BOX

(vervolgd op volgende pagina)

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

4. Via de Transitie Detector FunctieWanneer de Transitie Detector functie AAN staat, en de power knop is ingeschakeld, zou deze kunnen reageren zoals hieronder aangegeven.• Transitie Detector alarm aangegeven hieronder kan verschijnen op scherm, als de projector is verschoven of opnieuw geïnstalleerd.• Transitie Detector alarm kan op het scherm verschijnen, als de SPIEGEL instelling is gewijzigd.• Keystone verstellingsfunctie is verboden zolang de Transitie Detector functie AAN staat.4.1 De Transitie Detector functie inschakelen4.1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Transitie Detector te selecteren en druk de ▶ of de ENTER knop in om het Transitie Detector aan/uit menu weer te geven. Selecteer SCHAKEL IN en de huidige hoek- en spiegelinstelling zullen worden bewaard.• Deze functie zou niet correct kunnen werken als de projector niet stabiel staat wanneer SCHAKEL IN is geselecteerd.4.1-2 Als deze functie is ingesteld op SCHAKEL IN wanneer de verticale hoek van de projector of spiegelinstelling waarbij de projector wordt ingeschakeld, verschilt van de voordien bewaarde, zal het Transitie Detector Alarm worden weergegeven en zal de projector het invoersignaal niet weergeven.Zet de Transitiedetector uit in het menu VEILIGHEID om het invoersignaal weer te geven.Als het Transitie Detector ALARM wordt weergegeven voor ongeveer 5 minuten, zal de lamp uitgeschakeld worden. Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de power knop werd uitgeschakeld.4.2 Het Transitie Detector PASWOORD instellen4.2-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID Smenu om Transitie Detector te selecteren en druk de ▶ knop of de ENTER knop in om het Transitie Detector aan/uit menu weer te geven4.2-2 Gebruik de ▲/▼ knoppen in het Transitie Detector aan/uit menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.4.2-3 Gebruik de ▲/▼/◄/► knoppen om een PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ▶ knop in om de OPNIEUW PASWOORD BOX weer te geven, voer hetzelfde PASWOORD opnieuw in.4.2-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ▶ knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de INPUT knop op de projector in te drukken, keert u terug naar het Transitie Detector aan/uit menu.• Vergeet uw Transitie Detector PASWOORD niet. OPNIEUW PASWOORD BOXSCHRIJF PASWOORD OP BOX

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

4.3 De Transitie Detector uitschakelen4,3-1 Volg de procedure in 4.1-1 om het Transitie Detector aan/uit menu weer te geven.4,3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Transitie Detector aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 4.3-1.4,4 Indien u uw PASWOORD bent vergeten4,4-1 Volg de procedure in 4.1-1 om het Transitie Detector aan/uit menu weer te geven.4,4-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in de BOX.4.4-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. 5. De WACHTW. MIJN TEKST functie gebruikenDit item laat u toe uw eigen bericht (MIJN TEKST) weer te geven op het OPSTART scherm en INPUT-INFORMATIE-. Het kan worden beveiligd met een paswoord om te voorkomen dat het overschreven wordt.5.1 MIJN TEKST schrijven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST BIJW. menu te selecteren en druk op de ►knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven. (2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels.Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄ /► knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. DeRESET knop kan gebruikt worden om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLESWISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼ knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◀/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of INPUT knop.• De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.

OPTIE Menu (vervolgd)

Item Beschrijving
VEILIGHEID (vervolg)	5.2 MIJN TEKST weergeven(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. menu te selecteren en druk de ▶ knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇔ SCHAKEL UITIndien ingesteld op SCHAKEL IN, zal de ingevoerde MIJN TEKST worden weergegeven op het OPSTARTEN scherm en in het INPUT-INFO- dialoogvenster (48).• Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.5.3 WACHTW. MIJN TEKST inschakelenDe WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven.5.3-1 De WACHTW. MIJN TEKST functie inschakelen(1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST menu te selecteren en druk op de ▶ knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.5.3-2 WACHTW. MIJN TEKST weergeven(1) Het WACHTW. MIJN TEKST aan/uit menu weergeven d.m.v. de procedure in 5.3-1(2) Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN BOX (klein) zal worden weergegeven.(3) Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ► knop in om de OPNIEUW PASWOORD BOX weer te geven, en voer hetzelfde PASWOORD opnieuw in.(4) Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD BOX en druk de ►knop in om het PASWOORD voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTERknop op de afstandstbediening of de INPUTknop op de projector in te drukken, keert u terug naar het WACHTW. MIJN TEKST aan/uit menu. Wanneer het PASWOORD is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGAVE instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.	MIJN TEKST WEERG.aan/uit menu WACHTW. MIJN TEKST VOER PASWOORD IN BOX (klein)OPNIEUW PASWOORD SCHRIJF PASWOORD OP BOX

OPTIE Menu (vervolgd)

Item Beschrijving

VEILIGHEID (vervolg)

5.3-3 WACHTW. MIJN TEKST uitschakelen(1) Volg de procedure in 5.3-1 om het WACHTW.MIJN TEKST aan/uit menu weer te geven.(2) Selecteer SCHAKEL UIT om de VOERPASWOORD IN BOX (groot) weer te geven.Voer het geregistreerde PASWOORD in enhet scherm zal terugkeren naar het WACHTW.MIJN TEKST aan/uit menu.Indien een onjuist PASWOORD wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 5.3-3.(1)5.3.4 Als u uw PASWOORD bent vergeten.(1) Volg de procedure in 5.3-1 om het WACHTW. MIJN TEKST aan/uit menuweer te geven.(2) Selecteer SCHAKEL UIT om de VOER PASWOORD IN BOX(groot) weer te geven. De code gevraagd van 10 cijfers zal wordenweergegeven in de box.(3) Contacteer uw dealer met de Code gevraagd van 10 cijfers. UwPASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.

NETWERK Menu

Vergeet niet dat onjuiste netwerkinstellingen op deze projector storingen op het netwerk kunnen veroorzaken. Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk. Selecteer "NETWERK" uit het hoofdmenu om toegang te krijgen tot de volgende functies.

Selecteer een item d.m.v. de ▲/▼-cursorknoppen op de projector of de afstandsbediening en druk op de ▶-cursorknop op de projector of afstandsbediening of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.

Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie over het gebruik van NETWERK.

N.B. • Indien u geen SNTP gebruikt (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing - Netwerkgids), dan moet u de DATUM EN TIJD instellen tijdens de initiele installatie.

Item Beschrijving
INSTELLEN	Als dit item wordt geselecteerd, zal het INSTELLEN Menu voor het netwerk worden geopend.Gebruik de ▲/▼-knoppen om een item te selecteren en de ▶-knop of de ENTER knop op de afstandsbediening om het item uit te voeren.
	DHCP (Dynamic Host Configuration Protocol)	Gebruik de ▲/▼-knoppen om DHCP in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op het netwerk.Wanneer de “DHCP”-instelling verandert in “SCHAKEL IN”, duurt het een tijdje voordat het IP-adres van de DHCP-server wordt ontvangen.Auto IP-functie zal een IP-adres toegewezen krijgen als de projector geen IP- adres van de server kon verkrijgen, zelfs wanneer DHCP op “SCHAKEL IN” staat.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INSTELLEN (vervolg)	IP-ADRES	Gebruik de ▲/▼/◄/►-knoppen om het IP-ADRES in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.• Het IP-ADRES is het nummer dat deze projector identificeert op het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben.• Het IP-ADRES "0.0.0.0" is niet toegelaten.
	SUBNETMASKER	Gebruik de ▲/▼/◄/►-knoppen om hetzelfde SUBNETMASKER dat wordt gebruikt door uw pc in te voeren. Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.• Het SUBNETMASKER "0.0.0.0" is niet toegelaten.
	STANDAARD GATEWAY	Gebruik de ▲/▼/◄/►-knoppen om het STANDAARD GATEWAY-adres (een knooppunt op een computernetwerk dat dient als toegangspunt voor een ander netwerk) in te voeren.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.
	DNS SERVER	Gebruik de ▲/▼/◄/►-knoppen om het DNS SERVER-adres in te voeren. De DNS SERVER is een systeem om domeinnamen en IP-adressen op het Netwerk te beheren.
	TIJDSVERSCHIL	Gebruik de ▲/▼-knoppen om het TIJDSVERSCHIL in te voeren. Stel hetzelfde TIJDSVERSCHIL in als dat op uw pc. Indien u niet goed weet wat u moet doen, raadpleegt u uw IT-manager. Gebruik de ◀-knop om terug te keren naar het menu na de instelling van het TIJDSVERSCHIL.
	DATUM EN TIJD	Gebruik de ▲/▼/◄/►-knoppen om het Jaar in te voeren (laatste twee cijfers), Maand, Datum, Uur en Minuten.• De projector zal deze instelling overschrijven en DATUM EN TIJD-informatie van de Tijdserver ophalen wanneer SNTP is ingeschakeld. (Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing - Netwerkgids)

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
PROJECTORNAAM	(1) Gebruik de ▲/▼-knoppen in het NETWERK Menu om het menu PROJECTORNAAM te selecteren en druk op de ▶-knop. Het dialoogvenster PROJECTORNAAM zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog niets is geschreven, zullen de regels leeg zijn. Gebruik de ▲/▼/◀/▶-knoppen en de ENTER of INPUT knop om tekens te selecteren en in te voeren. De RESET knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle tekens worden gewist. Voor de PROJECTORNAAM kunnen maximaal 64 tekens worden ingevoerd.(3) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲/▼-knop om de cursor naar één van de eerste 3 regels te bewegen en gebruikt u de ◀/▶-knoppen om de cursor naar het teken te bewegen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop werd ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OPSLAAN op het scherm en druk op de ENTER of INPUT knop. Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ENTER of INPUT knop.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving

MIJN BEELD

Als u dit onderdeel selecteert, wordt het MIJN BEELD menu weergegeven.De toepassingssoftware "PJImage" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼ knoppen om een onderdeel te selecteren dat een stil beeld is bij de MIJN BEELD (MIJN BEELD (afbeeldingsoverdracht) weergave van de Gebruiksaanwijzing - Netwerkgids) en de ▶ knop of ENTER knop om het beeld weer te geven.· Het item zonder opgeslagen beeld kan niet worden geselecteerd.· De beeldnamen worden elk weergegeven in 16 tekens of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼-knoppen.Om terug te keren naar het menuDruk op de ◀-knop of op de ESC knop op de afstandsbediening.Wissen van het weergegeven beeld en het bronbestand op de projector.(1) Druk op de RESET knop op de afstandsbediening tijdens de weergave van een beeld om het MIJN BEELD - RESET menu weer te geven.(2) Druk op de ENTER knop op de afstandsbediening of de INPUT knop op de projector om het wissen uit te voeren.Om te stoppen met wissen, drukt u op de ESC knop op de afstandsbediening of de ◀-knop op de projector.

(vervolgd op volgende pagina)

NETWERK Menu (vervolg)

Item Beschrijving
INFORMATIE	Door dit item te selecteren wordt het NETWERK-INFORMATIE-dialoogvenster weergegeven om de netwerkinstellingen te bevestigen.De PROJECTORNAAM wordt weergegeven.Er wordt niets weergegeven in het “PROJECTORNAAM” veld voordat u dit item zelf heeft ingesteld. (59)Als het spanningsniveau van de batterij voor de ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij zoals het hoort. (66)IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geven “0.0.0.0” aan als de DHCP op SCHAKEL IN staat en de projector geen adres van de DHCP-server krijgt.
SERVICE	Uitvoeren van dit onderdeel herstart en initialiseert de netwerkfuncties.Kies de HERSTART met de ▶-knop.Gebruik vervolgens de ▲-knop om uit te voeren.Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als aan is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART zou het NETWERK Menu niet kunnen worden bediend gedurende ong. 30 seconden.

Menu G.B. (ondertiteling voor gehoorgestoorden)

De instelling voor de ondertiteling voor gehoorgestoorden kan worden gewijzigd via het G.B.-Menu in het geavanceerde menu. Selecteer het onderdeel dat u wilt wijzigen met de ▲/▼-cursorknopen.

- De G.B. (Ondertiteling voor gehoorgestoorden) is de functie waarbij een tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of andere relevante geluiden worden weergegeven.

Om gebruik te kunnen maken van deze functie heeft u NTSC videosignalen of 480i@60 component videosignalen nodig die ondersteuning bieden voor de G.B.-functie. Misschien werkt de functie niet goed, afhankelijk van de apparatuur of de signaalbron. In dat geval schakelt u de ondertiteling uit.

Item Beschrijving
WEERGEVEN	Selecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼-knoppen.SCHAKEL UIT ⇔ SCHAKEL IN ⇔ AUTO[IMAGE]SCHAKEL UIT: De ondertiteling staat UITSCHAKEL IN: De Ondertiteling staat AANAUTO: De ondertiteling wordt automatisch weergegeven wanneer het volume wordt stilgezet.• De ondertiteling wordt niet weergegeven wanneer het OSD-menu actief is.• De G.B. is de functie om de dialoog, de vertelling en/of geluidseffecten van een televisieprogramma of andere videobronnen weer te geven. De beschikbaarheid van de ondertiteling hangt af van de omroep en/of de inhoud.
MODUS	Selecteer de instelling G.B.-MODUS uit de volgende opties met de ▲/▼-knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: Geef ondertiteling weerTEKST: Geef tekstgegevens weer. Dit dient voor extra informatie zoals nieuwsverslagen of een programmagids.De informatie beslaat het volledige scherm. Niet alle ondertitelde programma's beschikken over Tekstinformatie.
KANAAL	Selecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼-knoppen.4 ⇔ 3 ⇔ 2 ⇔ 1[IMAGE]1: Kanaal 1, hoofdkanaal / taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen misschien worden gebruikt voor een tweede taal of leeg blijven.

Onderhoud

Lamp

A lamp heeft/beschikt over finite product life. De lamp voor langere tijd gebruiken kan ertoe leiden dat de beelden donkerder worden of de kleurtoon zwakker. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden net nadat u ze bent beginnen te gebruiken.

Preparatie van een nieuwe lamp en early te vervangingszijn recommended. Om een nieuwe lamp in te kopen, contacteert u uw dealer en geeft u het lamptypenummer op.

Typennummer = DT00873

De lamp vervangen

1. Schakel de projector uit en unplug de stroomkabel. laat de projector minstens 45 minuten afkoelen.
2. Bereid een nieuwe lamp voor. Indien de projector is gemonteerd aan het plafond, of als de lamp is gesprongen, vraag de dealer dan ook om de lamp te vervangen.

In geval van vervanging door uzelf,

1. Maak de schroef van de lampbehuizing (aangegeven door een pijl) los en schuif de lampbehuizing opzij om ze te verwijderen.

2. Maak de 3 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp zachtjes op met de handvatjes.

3. Voer de nieuwe lamp in, en draai de 3 schroeven van de lamp die waren losgemaakt in het voorgaande proces, opnieuw stevig vast om de lamp vast te zetten.

4. Schuif de lampbehuizing terug op zijn plaats en schroef deze stevig vast.

5. Schakel de projector in en reset de lamptijd d.m.v. het LAMPTIJD item in het OPTIE Menu (45).

(1) Druk op de MENU knop om een menu weer te geven.
(2) Richt naar "Ga Naar Geavanceerd Menu..." in het menu d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop.
(3) Richt naar "OPTIE" in de linkerkolom van het menu d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop.

(4) Richt naar "LAMPTIJD" d.m.v. de ▼/▲ knop, en druk dan op de ▶ knop. Een dialoogvenster zal verschijnen.

(5) Druk op de ▲ knop om "RESET" te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.

De handles

N.B. • Reset de lamptijd alleen wanneer u de lamp hebt vervangen, voor een geschikte aanduiding over de lamp.

Lamp (vervolgd)

Lamp WAARSCHUWING

HOOG VOLTAGE

HOGE TEMPERATUUR

GE DRUK

⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden net nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik uit de uitlaatgaten van de projector ontsnapt.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp; deponeer ze niet bij het gewone vuilnis. Verwijder ze in overeenstemming met milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor productverwijdering, contacteer uw lokaal gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).

Voor verdere informatie, bel uw leverancier.

Ontkoppel de plug van de stroom uit gang

- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Hou er rekening mee dat stukken glas de binnenkant van de projector kunnen beschadigen, of letsel kunnen veroorzaken bij het vastnemen, dus probeer de projector niet zelf schoon te maken of de lamp zelf te vervangen.

- Als de lamp breekt (wat gepaard gaat met een luide knal), verlucht de kamer goed en zorg ervoor dat u het ontsnappende gas niet inademt of in contact laat komen met uw ogen of mond.

- Alvorens de lamp te vervangen, schakel de projector uit en trek de stroomkabel uit en wacht minsten 45 minuten om de lamp voldoende te laten afkoelen. De lamp vastnemen terwijl ze nog heet is kan brandwonden veroorzaken en de lamp ook beschadigen.

- Schroef nooit open behalve de aangewezen (gemarkeerd door een pijl) schroeven.

- Open de lampbehuizing niet terwijl de projector van het plafond hangt. Dat is gevaarlijk aangezien, als de lamp is gebroken, de stukken glas eruit zullen vallen wanneer de cover wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als deze niet gebroken is.

- Gebruik de projector niet met de lampbehuizing gedemonteerd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.

- Gebruik alleen de lamp van het gespecifieerde type.

- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.

- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.

- De lamp gedurende langere tijd niet gebruiken kan ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen; dat kan leiden tot breken.

Luchtfilter

Gelieve periodiek het luchtfilter te controleren en schoon te maken. Indien de indicatoren of een melding aandringen dat u het luchtfilter vervangt, doe dit dan zo snel mogelijk. Het luchtfilter bevat twee soorten filters. Vervang de filters wanneer deze beschadigd zijn of te zeer vervuild. Voor nieuwe filters dient u uw dealer het volgende typenummer door te geven. nieuwe filters dient u uw dealer het volgende typenummer door te geven.

Typennummer = MU05661

Wanneer u de lamp vervangt, vervang dan ook het luchtfilter. Een luchtfilter van een specifiek type zal samen met de vervangingslamp voor deze projector worden geleverd.

1. Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2. Gebruik een stofzuiger op en rond de filterbehuizing.
3. Trek aan de knoppen van de filterafdekking terwijl u de afdekking omhoog trekt om de filtereenheid te kunnen verwijderen.

4. Gebruik een stofzuiger om de filteropening van de projector en de beide zijden van de filtereenheid schoon te maken. Als de filters beschadigd zijn of te zeer vervuild, dient u ze te vervangen via de procedure onder de stappen 5 t/m 7. Is dat niet nodig, dan kunt u doorgaan naar stap 8.

5. Trek de knop van het filterframe omhoog terwijl u de filterafdekking vasthoudt om het filterframe en de filters te kunnen verwijderen.

6. Doe de nieuwe filters op de plaats van de oude. Doe eerst het grovere filter in de filterafdekking. Doe vervolgens het fijnere filter op het grovere.

7. Doe het filterframe weer terug op zijn plaats.

8. Zet de filtereenheid terug in de projector.

9. Schakel de projector in en reset de filtertijd d.m.v. het FILTERTIJD-item in het SNELMENU.

(1) Druk op de MENU-knop om een menu weer te geven.

(2) Richt de cursor op FILTERTIJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Een dialoogvenster zal verschijnen.

(3) Druk op de ▲-knop om RESET te selecteren in het dialoogvenster. Daardoor wordt de filtertijd gereset.

Knoppen van het filterdeksel

Filtereenheid

Filtergeraamte

Filter (fijner)

Filter (grover)

Filterdeksel

⚠ WAARSCHUWING ▶Voor verzorging van het luchtfilter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen.
- Gebruik alleen het luchtfilter van het gespecificeerde type. Gebruik de projector niet als het luchtfilter en de afdekkap luchtfilter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶ Het luchtfilter zou periodiek moeten worden schoongemaakt. Als het luchtfilter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.

N.B. • Gelieve de filtertijd alleen te resetten als u het luchtfilter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfilter.

- De projector zou de de melding als "CONTROLEER LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.

Interne klok batterij

Een bijna lege batterij zorgt ervoor dat de klok niet juist staat. Als de klok niet correct loopt of is gestopt, vervang de batterij volgens de volgende procedures.

1. Turn de projector off, en unplug de stroom kabel. Laat de projector voldoende afkoelen.
2. Nadat u zeker bent dat de projector voldoende is afgekoeld, draai de projector zachtjes om, zodat de onderkant naar boven is gericht.
   2 Verwijder batterijdeksel.
   Draai het batterijdeksel in de richting "OPEN" met een munstuk of iets dergelijks. Het batterijdeksel zal dan omhoog komen. Tijdens het verwijderen van de batterij klep, pakt u de knob.
   Haal de oude batterij out.
3. Druk op de metalen klauw van de batterij behuizing. De batterij zal dan omhoog komen. Verwijder de accu.
   5 Plaats een nieuwe batterij.
4. Vervang de batterij enkel door een HITACHI MAXELL, Onderdeel No.CR2032 Gebruik van een andere batterij kan een risico op brand of explosie inhouden. Plaats een nieuwe batterij in de batterijhouder volgens de minpool⊖ zoals aangegeven in de batterijhouder, zodat de zijde gemarkeerd met + naar boven wijst. En druk de batterij volledig in de batterijhouder om vast te maken.
   6 Sluit het batterijklepje.
5. Zet het batterijklepje terug op zijn plaats en draai het dan in de richting "CLOSE" d.m.v. muntstukken of iets dergelijks, om vast te maken.

⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Batterijen kunnen ontploffen als ze niet correct worden behandeld. Niet heropladen, demonteren of weggooien in vuur.

Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.

• Gebruik alleen de gespecificeerde batterijen.
• Vergewist u zich ervan dat de plus en min polen op de juiste manier worden opgesteld wanneer u een batterij oplaadt. Indien de batterij ondersteboven in de batterijhouder is geplaatst, kan ze moeilijk te verwijderen zijn.
• Bewaar een batterij buiten bereik van kinderen en huisdieren. Raadpleeg bij inslikken onmiddellijk een arts voor spoedopname.
• Veroorzaak geen kortsluiting bij een batterij en soldeer ze niet.
• Laat een batterij niet in een brand of water. Bewaar batterijen op een donkere, koele en droge plaats.
• Als u lekkage van de batterij vaststelt, verwijder dan het residu en vervang de batterij. Als het residu aan uw lichaam of kledij blijft hangen, spoel dan onmiddellijk met veel water.
• Houd u aan de plaatselijke wetten over het wegggoien van de batterij.

N.B. Indien de batteruh ondersteboven in de batterijhouder is geplaatst, volg dan de onderstaande procedure om ze correct te verwijderen en opnieuw te plaatsen.

1. Verwijder het batterijklepje zoals beschreven in stappen 1 t.e.m. 3 hierboven.
2. Draai de projector opnieuw om, zodat de bovenkant van de projector naar boven is gericht.
3. Terwijl u de zijkant van de projector die zich het dichtst bij de lens bevindt, oplicht, druk op de metalen klauw van de batterijhouder. De batterij zal uit de houder vallen, let er dus op deze niet te verliezen.
4. Draai de projector nogmaals om, zodat de onderkant naar boven is gericht, en plaats de batterij correct.
5. De tijd van de interne klok zal worden gereset wanneer de batterij is verwijderd.
   Stel de tijd opnieuw in via het menu of een webbrowser na het opnieuw plaatsen van de batterij.

Date/Time Settings (Datum/tijdinstellingen) van de Gebruiksaanwijzing - Netwerkgids)

Andere verzorging

Binnen van de projector

Om te zorgen dat uw projector veilig is in gebruik, laat hem ongeveer om het jaar schoonmaken en inspecteren bij uw verdeler.

Voor de lens zorgen

Indien de lens onvolkomendheden bezit, vuil of wazig is, kan dit de oorzaak zijn van deterioratie van de weergave. Zorg a.u.b. goed voor de lens, voorzichtig met hanteren.

1. Schakel de projector uit en unplug de stroomkabel. Laat de projector voldoende afkoelen.
2. Na u ervan te vergewissen dat de projector voldoende is afgekoeld, veegt u de lens zachtjes schoon met een commercieel verkrijgbaar lensreinigingsdoekje. Raak de lens niet direct met de hand aan.

Zorgen voor behuizing en afstandsbediening

Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladderende verf, enz.

1. Schakel de projector uit en unplug de stroom kabel. Laat de projector voldoende afkoelen.
2. Nadat u zeker bent dat de projector voldoende is afgekoeld, wrijf lichtjes schoon met gaas of een zachte doek.
   Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon na eerst goed te hebben uitgeknepen. Droog dan zachtjes met een zachte, droge doek.

⚠ WAARSCHUWING ▶ Alvorens met onderhoud te beginnen, zorg ervoor dat de power knop uit staat en de stroomkabel niet is aangesloten en laat de projector dan voldoende afkoelen. Onderhoud van de projector bij hoge temperatuur kan een brandwonde en/of storing in de projector veroorzaken.

▶ Probeer nooit zelf de projector vanbinnen te onderhouden. Dat kan gevaarlijk zijn.
▶ Vermijd dat de projector vochtig wordt of er vocht in de projector terechtkomt. Het zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aerosols of sprays.

⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar ook ongewenste gevolgen hebben zoals ontkleuring, afbladderende verf, enz.

▶ Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.

▶ Blink niet op of wrijf niet met harde voorwerpen.

Oplossingen vinden

Gerelateerde berichten

Wanneer de stroom van unit is ingeschakeld, kunnen berichten zoals die hieronder worden weergegeven. Als een dergelijk bericht wordt weergegeven op het scherm, volg dan de instructies die hieronder beschreven staan. Als hetzelfde bericht wordt weergegeven na de reparatie, of als er een ander bericht wordt weergegeven dan de onderstaande, neem dan contact op met uw verdeler of onderhoudsbedrijf.

Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.

Bericht Beschrijving
	Er is geen invoersignaal.Bevestig de signaalinvoerverbinding en de status van de signaalbron.
	De horizontale of verticale frequentie van het invoersignaal bevindt zich niet binnen het opgegeven bereik.Controleer de specificaties voor uw projector of die voor de signaalbron.
	Er komt een ongeschikt signaal binnen.Controleer de technische gegevens van uw projector of die van de signaalbron.
	De interne temperature wordt hoger.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakel de stroom weer IN.Is er een luchtdoorlaatopening geblokkeerd?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparatie, stel dan de VENTI SNELHEID of het SERVICE item in het OPTIE Menu in op HOOG.
	A N.B.van precautie als reinigings de luchtfilter.Schakel de stroom onmiddellijk uit en maak de luchtfilter schoon of vervang deze en raadpleeg daarbij de “Luchtfilter” sectie van deze handleiding (65). Denk eraan om de filtertimer te resetten nadat u de luchtfilter hebt schoongemaakt of vervangen (26, 45).

Over de controlelampjes

Oplichten en knipperen van het POWER controlelampje, het LAMP controlelampje, en het TEMP controlelampje hebben de betekenissen die in de onderstaande tabel zijn beschreven. Volg de instructies in de tabel. Als dezelfde indicatie wordt weergegeven na de reparatie, of als er een andere indicatie wordt weergegeven dan de onderstaand, neem dan contact op met uw verdeler of onderhoudsbedrijf.

POWERcontrolelampje	LAMPcontrolelampje	TEMPcontrolelampje	Beschrijving
Oranjeoplichten	Uitgeschakeld	Uitgeschakeld	De projector is in standby.Raadpleeg de sectie “Voeding aan/uit”.
Groenknipperen	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Even geduld.
Groenoplichten	Uitgeschakeld	Uitgeschakeld	De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd.
Oranjeknipperen	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Even geduld.
Roodknipperen	(discretionair)	(discretionair)	De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot the POWER indicatorlampje stopt met knipperen, en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen.
RoodknipperenofRoodoplichten	Roodoplichten	Uitgeschakeld	De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, check dan de volgende items, en schakel vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparartie, vervang dan de lamp en raadpleeg daarbij de “Lamp” sectie.
RoodknipperenofRoodoplichten	Roodknipperen	Uitgeschakeld	De lampbehuizing heeft/beschikt over niet been op de juiste manier bevestiged.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lampbehuizing nog goed bevestigd is. Schakel na eventueel onderhoud de stroom weer in. Als dezelfde indicatie nog wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf.

(Vervolgd op volgende pagina)

Over de controlelampjes (vervolgd)

POWERcontrolelampje	LAMPcontrolelampje	TEMPcontrolelampje	Beschrijving
Rood knipperen of Rood oplichten	Uitgeschakeld	Rood knipperen	De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakel de stroom weer in.Als dezelfde indicatie wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf.
Rood knipperen of Rood oplichten	Uitgeschakeld	Rood oplichten	Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, check dan de volgende items, en schakel vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfilter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparatie, stel dan de VENTI SNELHEID van het SERVICE item in het OPTIE Menu in op HOOG.
Groen oplichten	SimultaanRood knipperen		Het is tijd om de luchtfilter schoon te maken.Schakel de stroom onmiddellijk uit en maak de luchtfilter schoon of vervang deze en raadpleeg daarbij de “Luchtfilter” sectie. Denk eraan om de filtertimer te resetten nadat u de luchtfilter hebt schoongemaakt of vervangen. Schakel na de reperatie de stroom weer in.
Groen oplichten	AfwisselendRood knipperen		Het is mogelijk dat het binnengedeelte onderkoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperat uurparameters (5°C tot 35°C). Schakel na de reperatie de stroom weer in.
Groen knipperen voor ongeveer 3 seconden	Uitgeschakeld	Uitgeschakeld	Er is ten minste 1 “Stroom AAN” schema opgeslagen in de projector.(Raadpleeg de Gebruiksaanwijzing - Netwerkgids: Schedule Instellings Voor verdere informatie.)

N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de stroombron om veiligheidsredenen automatisch uitgeschakeld, en de indicatorlampjes kunnen ook uitgaan. Druk in een dergelijk geval op de “O” (OFF) zijde van de stroomschakelaar, en wacht minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in.

Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. Schakel in dergelijke gevallen onmiddellijk de stroomschakelaar uit en trek dan de stroomplug uit het stopcontact. Wanneer u zeker bent dat de rook of geur zijn gestopt, neem contact op met uw dealer of onderhoudsbedrijf.

1. Alvorens om een reparatie te verzoeken, controleer het volgende op basis van het diagram. Deze handeling lost soms het probleem op.. Indien de situatie kan niet gecorrigeerd kan worden,

2 De microprocessor van de projector moet mogelijk gereset worden.

Druk op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en de projector zal onmiddellijk worden uitgeschakeld. Alvorens het weer te schakelen, wacht u tenminte 10 minuten om de projector voldoende te laten afkoelen.

1. Sommige instellingen kunnen foutief zijn. Probeer eerst de FABRIEKSRESET functie van het SERVICE item in het OPTIE Menu (48) om alle instellingen naar de fabrieksstandaard te herstellen. Vervolgens, indien het probleem niet weg is na de oplossing, gelieve contact met uw leverancier of service company.

Fenomeen Gevallen die geen machinedefecten betreffen		Referentie pagina
Stroom komt niet op.	De elektrische stroomkabel is niet aangesloten.Op de juiste wijze connect de stroom kabel.	12
	De stroom schakelaar is niet ingesteld op de aan positie.Set de stroom schakelaar to [ ] (On).	16
	De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Schakel de stroom uit en laat de projector minstens 2 minuten afkoelen, en schakel vervolgens de stroom opnieuw in.	16
	Ofwel er is geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in.	63
Er wordt geen geluid of beeld uitgevoerd.	De signaalkabels zijn niet op de juiste wijze aangesloten.Op de juiste wijze connect de aansluiten vankabels.	10
	Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen.	-
	De invoerovergangsinstellingen komen niet overeen.Select de invoersignaal, en juiste de instellings.	17, 18
	De BLANK functie voor beelden en de MUTE functie voor geluid werken.AV geluid uit kan actief zijn Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE en BLANK functies uit te schakelen.	17, 22

(Vervolgd op volgende pagina)

Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden (vervolgd)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentie pagina
Geluid komt er niet uit	De signaal kabels zijn niet op de juiste wijze aangesloten. Op de juiste wijze aansluiten van de audiokabels.	10
	De MUTE functie werkt.Herstel het geluid door opMUTEte drukken of deVOLUMEknop op de afstandsbediening	17
	Het volume is aangepast tot een uiterst laag niveau.Het volume aanpassen tot een hoger niveau met behulp van de menufunctie of de afstandsbediening.	17
	De AUDIO instelling is niet juist.Stel de onderdelen op het AUDIO Menu correct in.	38
	De audio op uw HDMI apparatuur is niet op Lineair PCM ingesteld.DeHDMIinvoer op deze projector ondersteunt alleen de Lineaire PCM-audio. Controleer de audio instelling op uw HDMI equipment.	11
	De audio op de HDMI invoer is uit.Change de audio instelling in de AUDIO Menu.	38
	De digitale audio in HDMI signaal werkt niet goed.Gebruik de analogue audio, door ofwel een RCA audiokabel of stereo minikable aan te sluiten.	10
Er worden geen beelden weergegeven.	De lensdop is bevestigd.Verwijder de lensdop.	3, 16
	De signaal kabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	10
	De helderheid is op een zeer laag niveau ingesteld.De HELDER aanpassen tot een hoger niveau met behulp van de menufunctie of de afstandsbediening.	26
	De computer kan de de projector niet detecteren als een plug en play monitor. Controleer of de computer een plug en play monitor kan detecteren door met een andere plug en play monitor te testen.	11
	Het BLANK scherm wordt weergegeven.Druk op de BLANK knop op de afstandsbediening.	22
Er worden geen afbeeldingen of vervormde afbeeldingen weergegeven op deHDMIinvoer.	De HDMI cable is niet op de juiste wijze aangesloten.Op de juiste wijze de HDMI kabel aansluiten.	10
	Uw HDMI apparatuur is niet compatibel met de projectorDeze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heeft, maar met sommige apparatuur werkt de projector mogelijk niet goed.	11
	Uw HDMI apparatuur en de projector zijn niet op elkaar afgestemd.Schakel beide toestellen uit en schakel ze weer in	-
	Het signaalformaat op de HDMI wordt niet ondersteund.Controleren de video instelling op uw HDMI equipment.	11

Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden (vervolgd)

Fenomeen Ge	geallen die geen machinedefecten betreffen	Referentie pagina
Videoschermweergave staat stil.	De BEVRIES functie werkt.Druk op de FREEZE knop om het scherm terug naar normaal te herstellen.	21
Kleuren hebben vervaagd voorkomen, of de kleurtoon is zwak.	Kleurinstellingen zijn niet op de juiste wijze aangepast.Voer afbeeldingaanpassingen uit bij de KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE instellingen, met behulp van de menufuncties.	26, 28, 32
	KLEURVARIATIE instelling is niet geschikt.Wijzig de KLEURVARIATIE instelling naar AUTO, RGB, SMPTE240, REC709 of REC601	32
Afbeeldingen zien er donker uit.	De helderheid en/of contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST instellingen bij tot een hoger niveau, met behulp van de menufunctie.	26
	De STIL FUNCTIE functie werkt.Selecteer NORMAAL voor het STIL FUNCTIE onderdeel in het INSTELLING Menu.	26, 37
	De lamp nadert het einde van de levensduur.Vervang de lamp.	63, 64
Afbeeldingen zien er wazig uit.	De focus en/of de horizontale fase instellingen zijn niet juist ingesteld.De focus aanpassen met behulp van de focus ring, en/of H FASE met behulp van de menu functie.	19, 31
	De lens is vies of wazig.Maak de lens schoon volgens de sectie "Voor de lens zorgen".	67
Afbeeldingen trillen.	De uitlaatventilatieopeningen aan de voorkant zijn bij sommige objecten geblokkeerd.Verwijder objecten van voorkant van de projector.	4

N.B. • Hoewel er heldere of donkere stukken op het scherm kunnen verschijnen, dit is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.

Garantie en nadat-service

Indien er zich een probleem voordoet met de apparatuur, raadpleeg dan eerst "Oplossingen vinden" en overloop de aanbevolen controlepunten. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.

Specifications

Item Specificaties
Productnaam Liquid crystal projector
Liquid Crystal Panel	Paneel afmeting	1,9cm (0,75 type)
	Drive system=TFT actieve matrix
	Pixels 1.024.000 pixels (1280 horizontal x 800 verticale)
Lens=Zoom lens F=1,7 ~ 1,9 f=24 ~ 29 mm (ongeveer)
Lamp=275W UHB
Audio-uit gang 4W x 4
Stroomtoevoer AC 100-120V/5,0A, AC220-240V/2,1A
Stroom consumptie 460W
Temperatuurbereik 5 ~ 35°C (Bedrijf)
Afmetingen		418 (B) x 139 (H) x 319 (D) mm(Zonder uitstekende delen)* Raadpleeg de volgende afbeelding.
Gewicht (mass)=7,1 kg (ongeveer)
Poorten		RGB1=......D-sub 15 pin mini x 1RGB2 G/Y, B/C_B/P_B, R/C_R/P_R, H, V=......BNC x 5S-VIDEO ......mini DIN 4 pin x 1VIDEO ......RCA x 1Y, C_B/P_B, C_R/P_R (component video) ......RCA x 3HDMI ......HDMI x 1AUDIO IN1 ......Stereo mini x 1AUDIO IN2 ......Stereo mini x 1AUDIO IN3 R/L ......RCA x 1AUDIO IN4 R/L ......RCA x 1RGB OUT ......D-sub 15 pin mini x 1AUDIO OUT ......Stereo mini x 1USB ......USB (B) x 1REMOTE CONTROL ......Stereo mini x 1CONTROL ......D-sub 9 pin x 1LAN ......RJ45 x 1
Optionele onderdelen		Lamp: DT00873Luchtfilter: MU05661* Voor meer informatie, raadpleeg uw verdeler.

N.B. • Deze specificaties zijn onderhevig aan wijziging zonder voorafgaand bericht.

Specificaties (vervolgd)

Gebruiksaanwijzing (gedetailleerde)

Netwerkgids

Bedankt voor de aanschaf van deze projector.

Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.

√ Webbesturing

De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw PC, welke u kan assisteren bij het instellen en onderhouden van de projector.

√ MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Deze handleiding is alleen bedoeld voor uitleg van de netwerkfunctie.

Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerde) over veiligheid, bediening en andere zaken.

⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.

Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.

N.B. • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.

- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.

- Het herproduceren, overbrengen of kopieren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.

Handelsmerk erkenning.

- Microsoft en Internet Explorer, Windows, Windows NT, Windows Me, Windows Vista zijn geregistreerde handelsmerken van Microsoft Corporation.

• PowerPC is een geregistreerd handelsmerk van International Business Machines Corporation.

• VESA en DDC zijn handelsmerken van de Video Electronics Standard Association.

- Apple en Macintosh, Mac, Mac OS zijn geregistreerde handelsmerken van Apple Inc.

- Pentium is een geregistreerd handelsmerk van Intel Corporation.

- JavaScript is een geregistreerd handelsmerk van Sun Microsystems, Inc.

• DVI is een geregistreerd handelsmerk van Digital Display Working Group.

- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.

- SRS - een handelsmerk van SRS Labs, Inc. De WOW-technologie maakt onderdeel uit van de licentie van SRS Labs, Inc.

Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Inhoud

Inhoud 2

1. Hoofdfuncties .... 3

1.1 Het configureren en besturen via een webbrowser.... 3
1.2 MIJN BEELD (afbeeldingsoverdracht) weergave .... 3

2. Apparatuurverbinding en netwerkinstelling .... 4

2.1 Vereiste apparatuur voorbereiding....4
2.2 Handmatige instelling netwerkverbinding 5

2.2.1 Apparatuurverbinding 5
2.2.2 Netwerkinstellingen. 5
2.2.3 "Internet-optie" instelling....8
2.2.4 Controleer de verbinding. 9

3. Beheer met webbrowsersoftware.... 10

3.1 Het configureren en besturen van de projector via een webbrowser...... 11

3.1.1 Inloggen.... 13
3.1.2 Network Information (Netwerkinformatie).... 14
3.1.3 Network Settings (Netwerkinstellingen).... 15
3.1.4 Port Settings (Poortinstellingen).... 16
3.1.5 Mail Settings (Mailinstellingen).... 17
3.1.6 Alert Settings (Waarschuwingsinstellingen).... 18
3.1.7 Schedule Settings (Agenda instellingen)....20
3.1.8 Date/Time Settings (Datum/tijdinstellingen) 22
3.1.9 Security Settings (Beveiligingsinstellingen)....24
3.1.10 Projector Control (Projectorbesturing)....26
3.1.11 Projector Status (Projectorstatus)....30
3.1.12 Network Restart (Netwerk reset)....31
3.1.13 Logoff (Uitloggen)....31

3.2 E-mail waarschuwingen 32
3.3 Projectorbeheer m.b.v. SNMP....34
3.4 Agenda schema 35
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave 38
3.6 Opdrachtenbeheer via het netwerk....40

1. Hoofdfuncties

1.1 Het configureren en besturen via een webbrowser.

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz.

1.2 MIJN BEELD (afbeeldingsoverdracht) weergave

Beeldbestanden kunnen worden overgebracht via het netwerk en maximaal 4 beeldbestanden kunnen worden opgeslagen in de projector zelf en één voor één op het scherm worden weergegeven. (38)

2. Apparatuurverbinding en netwerkinstelling.

2. Apparatuurverbinding en netwerkinstelling

2.1 Vereiste apparatuur voorbereiding

De volgende apparatuur is vereist om de projector op uw PC aan te sluiten via het netwerk.

PC : 1) uitgerust met netwerkfunctie 2) geïnstalleerde webbrowser software (11)

LAN-kabel : CAT-5 of hoger

N.B. • De netwerkfunctie van de projector vereist communicatie via een 100Base-TX of 10Base-T netwerksysteem.

2.2 Handmatige instelling netwerkverbinding

2.2.1 Apparatuurverbinding

Verbind de projector en PC met een LAN-kabel.

* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.

Controleer dan de PC instelling zoals uitgelegd in het onderstaande.

2.2.2 Netwerkinstellingen.

In deze sectie worden de netwerkinstelling voor Windows XP en Internet Explorer behandelt.

1) Log in op Windows XP als systeembeheerder. (*)
2) Open het "Configuratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en Internet-verbindingen" in "Configuratiescherm". (Afb. 2.2.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.

Afb. 2.2.2.a "Netwerk en Internet-verbindingen" venster

4) Open "Netwerkverbindingen". (Afb. 2.2.2. b)

2. Apparatuurverbinding en netwerkinstelling.

2.2 Handmatige instelling netwerkverbinding (vervolg)

5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.2.2.c)

Afb. 2.2.2.c "Eigenschappen voor LAN-verbinding" venster.

6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster

Afb. 2.2.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.

7) Stel het IP-adres, subnetmask en standaard gateway in voor de PC.

2.2 Handmatige instelling netwerkverbinding (vervolg)

[Over het IP-adres]

■ Handmatig instellen

Het netwerkadres deel in het IP-adres ingesteld op uw PC dient overeen te komen met dat van de projector. En het gehele IP-adres in de PC mag niet overlapt worden met andere apparatuur in hetzelfde netwerk, waaronder de projector.

Selecteer bijvoorbeeld

De initiële projector instellingen zijn als volgt:

IP-adres: 192.168.1.10

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

Specificeer daarom het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten.

In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifieer van 1 tot 254, behalve 10 voor de PC.

N.B. • "0.0.0.0" kan niet als IP-adres ingesteld worden.

• Het IP-adres van de projector kan veranderd worden d.m.v. de configuratie utility via een webbrowser. (11)
• Als de projector en de PC allebei in hetzelfde netwerk bevinden (d.w.z. het netwerk adres is algemeen), dan kan de standaard gateway leeg zijn.
• Wanneer de projector en de PC zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.

Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatische een IP-adres aan de projector en PC toe te wijzen.

* DHCP is een afkorting voor "Dynamic Host Configuration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.

2. Apparatuurverbinding en netwerkinstelling.

2.2 Handmatige instelling netwerkverbinding (vervolg)

2.2.3 "Internet-optie" instelling.

1) Klik op "Internet-opties" in het "Netwerk en Internet-verbindingen" venster (Afb.2.2.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.2.3. b)

Afb. 2.2.3.a "Netwerk en Internet-verbindingen" venster.

Afb. 2.2.3.b "Eigenschappen voor Internet" venster

2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "LAN-instellingen" (Afb. 2.2.3.c)

2.2 Handmatige instelling netwerkverbinding (vervolg)

Afb. 2.2.3.c "LAN-instellingen" venster.

3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.2.3.c)

2.2.4 Controleer de verbinding.

Controleer of de PC en projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.

1) Start de browser op de PC en specificeer de volgende URL en klik dan op de knop.

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op.

URL: http://192.168.1.10/

2) Als Afb. 2.2.4 verschijnt dan is het succesvol.

Afb. 2.2.4 "Inlogmenu"

3. Beheer met webbrowsersoftware.

3. Beheer met webbrowsersoftware.

Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.

Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk door een webbrowser vanaf een PC te gebruiken die aangesloten is op hetzelfde netwerk.

(11)

E-mail waarschuwingen

De projector kan automatisch een waarschuwing versturen naar gespecificeerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.

(32)

Projectorbeheer m.b.v. SNMP.

Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software.

Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecificeerde PC te sturen.

(34)

Agenda schema

U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.

(35)

MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

(38)

Opdrachtenbeheer via het netwerk.

De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.

(40)

3.1 Het configureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

• Wanneer JavaScript is uitgeschakeld in uw webbrowser dan moet u JavaScript inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript in te schakelen.
• U kunt communiceren met behulp van SSL (Secure Socket Layer) wanneer u Windows XP Service Pack 2 of een vroegere versie van Microsoft Windows gebruikt. Begin met “https://” wanneer u het IP-adres van de projector invoert in de webbrowser. U kunt niet met deze projector via SSL met Windows Vista communiceren.
• Het wordt aanbevolen om alle webbrowser updates te installeren. Het wordt met name aanbevolen dat om met SSL te kunnen communiceren alle gebruikers van Internet Explorer op een Microsoft Windows versie eerder dan Windows XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren anders wordt de webbrowser-interface wellicht niet correct weergegeven.

En wanneer u een eerdere Internet-Explorer-versie gebruikt, dan logt de browser tijdens bewerkingen na 50 seconden uit.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Tijdens het configureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.

Optie Beschrijving Beheerder			Gebruiker
Network Information	Toont de huidige netwerkconfiguratie instellingen van de projector.	√	√
Network Settings	Toont en configureert de netwerkinstellingen.	√ n.v.t.
Port Settings	Toont en configureert de communicati epoortinstellingen.	√ n.v.t.
Mail Settings	Toont en configureert de e-mailadresinstellingen.	√ n.v.t.
Alert Settings	Toont en configureert storings- & waarschuwingsberichten.	√ n.v.t.
Schedule Settings	Toont en configureert de planningsinstellingen.	√ n.v.t.
Date/Time Settings	Toont en configureert de datum en tijdinstellingen	√ n.v.t.
Security Settings	Toont en configureert wachtwoorden en andere beveiligingsinstellingen.	√ n.v.t.
Projector Control Bestuurd de projector. √ √
Projector Status Toont de huidige projectorstatus. √ √
Network Restart	Reset de netwerkverbinding van de projector.	√ n.v.t.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.1 Inloggen

Zie het volgende voor het configureren of besturen van de projector via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op "Enter" of klik op de knop "→" knop. Het scherm in Afb.
3.1.1a wordt weergegeven.

2) Voer uw ID en wachtwoord in en klik op [Logon].

Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.

Optie ID Wachtwoord
Beheerder Administrator
Gebruiker User

Wanneer het inloggen succesvol is dan zal of Afb. 3.1.1 b of Afb. 3.1.1 c verschijnen.

Afb. 3.1.1 b "Inloggen met een Beheerder-ID"

Afb. 3.1.1 c "Inloggen met een Gebruikers-ID"

3) Klik op de gewenste functie- of configuratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.2 Network Information (Netwerkinformatie)

Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.

Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (12,13)

Toont de huidige netwerkconfiguratie instellingen van de projector.

Optie Beschrijving
Projector Name Toont de instellingen van de projectornaam.
DHCP Toont de DHCP-configuratie instellingen.
IP Address Toont het huidige IP-adres.
Subnet Mask Toont het subnetmasker.
Default Gateway Toont de standaard gateway.
MAC Address Toont het ethernet MAC-adres.
Firmware Date	Toont het netwerk firmware tijdstempel. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.
Firmware Version	Toont het netwerk firmware versienummer. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.3 Network Settings (Netwerkinstellingen)

Toont en configureert de netwerkinstellingen.

Optie Beschrijving
IP Configuration Configureert de netwerkinstellingen.
	DHCP ON Schakelt DHCP in.
	DHCP OFF Schakelt DHCP uit.
	IP Address	Configureert het IP-adres wanneer de DHCP uitgeschakelt is.
	Subnet Mask	Configureert het subnetmasker wanneer de DHCP uitgeschakelt is.
	Default Gateway	Configureert de standaard gateway wanneer de DHCP uitgeschakelt is.
Projector Name		Configureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !”#$%&’()*+,-./:;<=>?@[]^_^{}~ en spatie
sysLocation (SNMP)		Configureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
sysContact (SNMP)		Configureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
DNS Server Address	Configureert het DNS-serveradres.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de configuratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.4 Port Settings (Poortinstellingen)

Toont en configureert de communicatiepoortinstellingen.

Optie Beschrijving
Network Control Port1 (Port:23)	Configureert opdrachtenbeheerpoort 1 (Poort 23).
Port open	Klik op [Enable] vink het vakje aan om poort 23 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Network Control Port2 (Port:9715)	Configureert opdrachtenbeheerpoort 2 (Poort 9715).
Port open	Klik op [Enable] vink het vakje aan om poort 9715 te gebruiken.
Authentication	Klik op [Enable] Vink het vakje aan wanneer autenticatie vereist is voor deze poort.
Image Transfer Port (Port:9716)	Configureert de beeld overdracht poort (Poort:9716).
Port open Klik het [Enable] selectievakje om poort 9716 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verificatie is vereist voor deze poort.
SNMP Port Configureert de	SNMP-poort.
Port open	Klik op [Enable] vink het vakje aan om SNMP te gebruiken.
Trap address	Configureert de bestemming van de SNMP-vastlegging in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
SMTP Port Configureert de	SMTP-poort.
Port open	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Send mail	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. Configureer de voorwaarden voor het versturen van e-mail onder de Alert Settings.
SMTP Server IP Address	Configureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
Sender E-mail address	Configureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Configureert het e-mailadress van één tot vijf ontvangers.U kunt ook [TO] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.6 Alert Settings (Waarschuwingsinstellingen)

Toont en configureert de instellingen voor de storings- & waarschuwingsinstellingen.

Waarschuwingsoptie Beschrijving
Cover Error De lampdekse	is niet goed vastgezet.
Fan Error De ventilatie functioneer niet.
Lamp Error	De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is.
Temp Error	Er bestaat de mogelijkheid dat het binnenste deel verwarmd is.
Air Flow Error De interne	temperatuur is aan het stijgen.
Lamp Time Error Lampoverluchttijd.
Cold Error	Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is.
Filter Error Fiteroverluchttijd.
Other Error	Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer.
Schedule Execution Error	Planuitvoeringsfout. (20)
Lamp Time Alarm Lampoverluchttijdalarminstelling.
Filter Time Alarm Filteroverluchttijdalarminstelling.
Transition Detector Alarm	Transitiedetectoralarm. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
“CHANGE THE LAMP” is displayed.	“CHANGE THE LAMP” wordt weergegeven.
Cold Start	De hoofdstroomschakelaar is ingeschakeld.(Uit → standby modus)
Authentication Failure	De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap.

Zie de "Oplossingen vinden" in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De Alarmeringsopties worden getoond in het onderstaande.

De optie Beschrijving
Alarm Time	Stelt de alarmtijd in.(Alleen Lamp Time Alarm en Filter Time Alarm.)
SNMP Trap	Klik op [Enable] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen.
Send Mail	Klik op [Enable] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Cold Start en Authentication Failure.)
Mail Subject	Configureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 100 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)
Mail Text	Configureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)

Klik op [Apply] om de instellingen op te slaan.

N.B. • Het starten van de e-mail voor Filter Error is afhankelijk van de instelling FILTERMELDING in het onderdeel SERVICE van het Menu OPTIE welke de periode bepaald tot wanneer het filterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de filtertimer de 500, 1000, 1500 of 2000 passeerd gebaseerd op de configuratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERMELDING op SCHAKEL UIT is ingesteld. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)

• Lamp Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfigureerd werd via de webpagina, dan wordt de e-mail verstuurd.
• Filter Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal filteruren deze drempelwaarde overschrijdt dan wordt deze e-mail verstuurd.

3. Beheer met webbrowsersoftware.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.7 Schedule Settings (Agenda instellingen)

Optie Beschrijving
Daily Configureert het dagelijkse schema.
Sunday Configureert het schema van zondag.
Monday Configureert het schema van maandag.
Tuesday Configureert het schema van dinsdag.
Wednesday Configureert het schema van woensdag.
Thursday Configureert het schema van donderdag.
Friday Configureert het schema van vrijdag.
Saturday Configureert het schema van zaterdag.
Specific date No.1	Configureert het schema van de specifieke datum (nr. 1).
Specific date No.2	Configureert het schema van de specifieke datum (nr. 2).
Specific date No.3	Configureert het schema van de specifieke datum (nr. 3).
Specific date No.4	Configureert het schema van de specifieke datum (nr. 4).
Specific date No.5	Configureert het schema van de specifieke datum (nr. 5).

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

De schema-instellingen worden hieronder getoond.

Optie Dagelijkse	& Wekelijkse beschrijving
Schedule	Klik op [Enable] vink het vakje aan om het schema in te schakelen.
Date (Month/Day)	Configureert de maand en datum.Dit item verschijnt alleen wanneer Specific date (No. 1-5) is geselecteerd.

Klik op [Apply] om de instellingen op te slaan.

De huidige instellingen voor gebeurtenissen worden getoond in de schemalijst. Om meer functies en gebeurtenissen toe te voegen, dient u de volgende items in te stellen.

Optie Beschrijving
Time Configureert de tijd om opdrachten uit te voeren.
Command[Parameter]	Configureert de uit te voeren opdrachten.
Power Configureert de parameters voor het stroombeheer.
Input Source	Configureert de parameters voor het verwisselen van de invoer.
Display Image	Configureert de parameters voor de weergave van overgebrachte beeldgegevens (38).

Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.

Klik op [Delete] om opdrachten uit de schemalijst te wissen.

Klik op de [Reset] toets om alle opdrachten te wissen en de schema-instellingen uit de schemalijst te resetten

N.B. • Nadat de projector is verplaatst, controleert u de datum- en tijdinstellingen van de projector alvorens de programmering te configureren. Een sterke schok kan de instellingen voor datum en tijd (22) veranderen.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.8 Date/Time Settings (Datum/tijdinstellingen)

Toont en configureert de datum en tijdinstellingen.

Optie Beschrijving
Current Date			Configureert de huidige datum in het jaar/maand/dag formaat.
Current Time			Configureert de huidige tijd in het uur:minuut:sconde formaat.
Daylight Savings Time			Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in:
Start			Configureert de datum en tijd wanneer de daglicht besparingstijd begint.
			Month
			Week
			Day
			Time
			hour
			minute
End			Configureert de dag van de week wanneer de daglicht besparingstijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
			Time
			end
			Month
			Week
			Day
			Time
			hour
			minute

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Time difference
SNTP	Vink het [ON] vakje aan om datum en tijd van de SNTP-server te ontvangen en stel de volgende opties in:
SNTP Server IP Address	Configureert het SNTP-serveradres in IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
Cycle	Configureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uur: minuut).

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

• Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
• Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
• De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
• De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

3. Beheer met webbrowsersoftware.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.9 Security Settings (Beveiligingsinstellingen)

Toont en configureert wachtwoorden en andere beveiligingsinstellingen.

Optie Beschrijving
Administrator authority	Configureert de Beheerder-ID en wachtwoord.
Administrator ID	Configureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Administrator Password	Configureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter Administrator Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
User authority Configureert de Gebruikers-ID en wachtwoord.
User ID	Configureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
User Password	Configureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter User Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Network Control	Configureert het Verificatiewachtwoord voor de opdrachtenbeheer.
Authentication Password	Configureert het Verificatiewachtwoord. De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Re-enter Authentication Password	Voer het bovenstaande wachtwoord nogmaals, ter verificatie, in.
SNMP	Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt.
Community name	Configureert de naam van de gemeenschap. De lengte van de tekst kan tot 64 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu. • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.10 Projector Control (Projectorbesturing)

De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control-menu.

Selecter een optie door de pijltjestoetesen omlaag en omhoog op de PC te gebruiken.

De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.

N.B. • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Refresh] knop te drukken.

Bestuurd de projector.

Optie Beschrijving
Main
Power Schakelt de stroom aan/uit.
Input Source Selecteert de invoerbron.
Picture Mode Selecteert de afbeeldingsmodusinstelling.
Blank On/Off Schakelt Blanco aan/uit.
Mute Schakelt Dempen aan/uit.
Freeze Schakelt Foto aan/uit.
Magnify	Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt.
Brightness Pas de helderheidsinstelling aan.
Contrast Pas de contrastinstelling aan.
Gamma Selecteert de gamma instelling.
Color Temp Selecteer de kleurentemperatuurinstelling.
Color Pas de kleureninstelling aan.
Tint Pas de tintinstelling aan.
Sharpness Past de scherpte aan.
Active Iris Selecteert de actieve irisinstelling.
MyMemory Save	Slaat Mijn geheugengegevens op.
MyMemory Recall	Roept Mijn geheugengegevens op.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Aspect Selecteert de aspectinstelling.
Over Scan Pas de over scan instelling aan.
V Position Past de verticale positie aan.
H Position Past de horizontale positie aan.
H Phase Past de horizontale fase aan.
H Size Past de horizontale grote aan.
Auto Adjust Execute Voert de automatische aanpassing uit.
Input
Progressive Selecteert de progressieve instelling.
Video NR Selecteert de videoruisonderdrukking instelling.
3D-YCS Selecteert de 3D-YCS instelling.
Color Space Selecteert de kleurruimte.
Component Selecteert de COMPONENT poort instelling.
C-Video Format Selecteert de videoformaatinstelling.
S-Video Format Selecteert de S-videoformaatinstelling.
HDMI Selecteert de HDMI-instelling.
Frame Lock-RGB1	Schakelt de frame lock-RGB1 functie aan/uit.
Frame Lock-RGB2	Schakelt de frame lock-RGB2 functie aan/uit.
Frame Lock-HDMI	Schakelt de frame lock-HDMI functie aan/uit.
RGB in-1	Selecteert het RGB1 invoersignaaltype.
RGB in-2	Selecteert het RGB2 invoersignaaltype.
Setup
Auto Keystone Execute	Voert de automatische keystonevervormingscorrectie uit.
Keystone V	Past de verticale keystonevervormingsinstelling aan.
Keystone H	Past de horizontale trapeziumvervormingsinstelling aan.
Whisper Selecteer der stilmodus.
Mirror	Selecteert de spiegelstatus.
Monitor Out-RGB1	Wijst MONITOR OUT toe wanneer de RGB1 poort is geselecteerd.
Monitor Out-RGB2	Wijst MONITOR OUT toe wanneer de RGB2 poort is geselecteerd.
Monitor Out-HDMI	Wijst MONITOR OUT toe wanneer de HDMI poort is geselecteerd.
Monitor Out-Component	Wijst MONITOR OUT toe wanneer de COMPONENT poort is geselecteerd.
Monitor Out-S-Video	Wijst MONITOR OUT toe wanneer de S-VIDEO poort is geselecteerd.
Monitor Out-Video	Wijst MONITOR OUT toe wanneer de VIDEO poort is geselecteerd.
Monitor Out-Standby	Wijst MONITOR OUT toe wanneer het toestel uit (standby) staat.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Audio
Volume Pas de volumeinstelling aan.
Treble Past de Hoge Tonen instelling aan.
Bass Past de Lage Tonen instelling aan.
SRS WOW Selecteert de SRS WOW instelling aan.
Speaker Schakelt de ingebouwde luidspreker aan/uit.
Audio-RGB1 Wijst de AUDIO- RGB1 invoerpoort toe.
Audio-RGB2 Wijst de AUDIO- RGB2 invoerpoort toe.
Audio-HDMI Wijst de AUDIO- HDMI-invoerpoort toe.
Audio-Component Wijst de AUDIO- COMPONENT-invoerpoort toe.
Audio-S-Video Wijst de AUDIO- S-VIDEO-invoerpoort toe.
Audio-Video Wijst de AUDIO- VIDEO-invoerpoort toe.
Audio Out Standby Wijst AUDIO OUT toe wanneer het toestel uit (standby) staat.
HDMI Audio Selecteert de HDMI-instelling.
Screen
Language	Selecteert de taal voor de OSD.
Menu Position V	Past de verticale menupositie aan.
Menu Position H	Past de horizontale menupositie aan.
Blank	Selecteer der blankmodus.
Startup	Selecteert de schermstartupmodus.
MyScreen Lock	Zet de vergrendelingsfunctie van Mijn Scherm aan/uit.
Message	Schakelt de berichtenfunctie aan/uit.
Template	Selecteert de patroonscherm.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Option
Auto Search Schakelt	de automatische signalenzoekfunctie aan/uit.
Auto Keystone	Schakelt de automatische keystonevervormingscorrectiefunctie aan/uit.
Auto on Schakelt de auto berichtenfunctie aan/uit.
Auto off	Configureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt.
My Button-1	Wijst de functies toe aan de MY BUTTON1 knop op de meegeleverde afstandbediening.
My Button-2	Wijst de functies toe aan de MY BUTTON2 knop op de meegeleverde afstandbediening.
My Source Selecteert de Mijn signaalbron instelling.
Remote Receiv. Front	Schakel de afstandsbedieningontvanger aan de voorkant in/uit.
Remote Receiv. Rear	Schakel de afstandsbedieningontvanger aan de achterkant in/uit.
Remote Receiv. Top	Schakel de afstandsbedieningontvanger aan de bovenkant in/uit.
Remote Freq. Normal	Schakelt de externe besturingsignaal frequentie normaal in/uit.
Remote Freq. High Schakelt de externe besturingsignaal frequentie hoog in/uit.
Closed Caption
Display	Hiermee selecteert u de instelling WEERGEVEN van de ondertiteling voor gehoorgestoorden.
Mode	Hiermee selecteert u de instelling MODUS van de ondertiteling voor gehoorgestoorden.
Channel	Hiermee selecteert u de instelling KANAAL van de ondertiteling voor gehoorgestoorden.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.11 Projector Status (Projectorstatus)

Toont de huidige projectorstatus.

Optie Beschrijving

Error Status Toont de huidige foutstatus.

Lamp Time Toont de gebruikstijd van de huidige lamp.

Filter Time Toont de gebruikstijd van de huidige filter.

Power Status Toont de huidige stroomstatus.

Input Status Toont de huidige invoersignaalbron

Blank On/Off Toont de huidige Blanco aan/uit status.

Mute Toont de huidige Dempen aan/uit status.

Freeze Toont de huidige Fotostatus.

3.1 Het configureren en besturen van de projector via een webbrowser (vervolg)

3.1.12 Network Restart (Netwerk reset)

Optie Beschrijving
Restart	Reset de netwerkverbinding van de projector om de nieuwe configuratie instellingen te activeren.

N.B. • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of configureren via een webbrowser. Wacht 1 minuut of langer nadat u op [Restart] geklikt heeft om opnieuw in te kunnen loggen.

- Het inlogmenu (13) verschijnt na het opnieuw starten van de netwerkverbinding van de projector als de DHCP op ON(SCHAKEL IN) staat.

3.1.13 Logoff (Uitloggen)

Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu. (13)

3.2 E-mail waarschuwingen

De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt

N.B. • Er kunnen tot vijf e-mailadressen opgegeven worden.

- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.

Mailinstellingen (17)

Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser configureren.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP-poort te openen.
5) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de SMTP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 3.1.5 Mail Settings (Mailinstellingen) (17) voor meer informatie.
7) Klik op [Apply] om de instellingen op te slaan.

N.B. • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecificeerde adressen:

Onderwerp :Test Mail

Tekst :Send Test Mail

Date

Time

IP Address

MAC Address

3.2 E-mail waarschuwingen (vervolg)

8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te configureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 3.1.6 Alert Settings (Waarschuwingsinstellingen) (18) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.

Storings- en waarschuwings-e-mails krijgen het volgende formaat:

Onderwerp :

Tekst : <Mail text>
Date <Storings-/waarschuwingsdatum>
Time <Storings-/waarschuwingstijd>
IP Address <Projector IP-adres>
MAC Address <Projector MAC-adres>

3.3 Projectorbeheer m.b.v. SNMP.

Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.

N.B. • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.

- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.

SNMP-instellingen (16)

Configureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.

2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].

3) Klik op [Port Settings] in het hoofdmenu.

4) Klik op [Enable] om de SNMP-poort te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.

N.B. • Een Netwerk Herstart is vereist nadat de SNMP Port configuratie instellingen zijn veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

5) Klik op [Security Settings] in het hoofdmenu.

6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.

N.B. • Een herstart van het Netwerk is vereist nadat de Community name is veranderd. Klik [Network Restart] en configureer de volgende onderdelen.

7) Configureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfigureerd moet worden.

8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.

9) Klik op [Apply] om de instellingen op te slaan.

3.4 Agenda schema

De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.

N.B. • U kunt de volgende besturingsgebeurtenissen inplannen: Power ON/OFF, Input Source en Transferred Image Display.

• De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.
• Er zijn 3 soorten Planning: 1) daily 2) weekly 3) specific date. (20)
• De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specific date 2) weekly 3) daily.
• Er zijn maximaal vijf specifiek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specific date No. 1' heeft prioriteit voor 'Specific date No. 2' enz.)
• Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (22)

3.4 Agenda schema (vervolg)

Agenda instellingen (20)

Planingsinstellingen kunnen geconfigureerd worden vanaf een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifieke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen.
8) Klik op [Delete] wanneer u een schema wilt wissen.

Er zijn drie soorten planning:

1) Daily: Voer de gespecificeerde operatie elke uit op een gespecificeerd tijdstip.
2) Sunday \~ Saturday: Voer de gespecificeerde operatie uit op het specificeerd tijdstip op een bepaalde dag van de week.
3) Specific date: Voer de gespecificeerde operatie uit op de gespecificeerde datum en tijd.

N.B. • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Power On" planning opgeslagen is.

- Wanneer de planningsfunctie gebruikt wordt, dan moet het stroomsnoer op de projector en het stopcontact aangesloten zijn en moet de aan/uit-schakelaar aan staan, [1]. De planningsfunctie functioneer niet als de aan/uit-knop uitgeschakeld is [O] of wanneer er over het stroomsnoer gestruikeld wordt. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.

3.4 Agenda schema (vervolg)

Datum/tijdinstellingen (22)

De datum/tijd-instelling kan aangepast worden via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie.Zie sectie 3.1.8 Date/Time Settings (Datum/tijdinstellingen) voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de Daylight Savings Time of SNTP configuratie instellingen zijn veranderd.

- De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de instructies in het gedeelte "Interne Klok batterij" in de Gebruiksaanwijzing (beknopt) te volgen.

- De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Afb. 3.5 Afbeeldingsoverdracht.

MIJN BEELD overdracht vereist een exclusieve applicatie voor uw PC. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor aanwijzingen.

Om de overgebrachte afbeelding te tonen, selecteer de MIJN BEELD optie in het NETWERK-menu. Zie voor meer informatie de beschrijving van de MIJN BEELD optie van het NETWERK-menu. (Menu NETWERK in de Gebruiksaanwijzing (gedetailleerde) – Bedieningsgids)

N.B. • Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.

- Het afbeeldingsbestand kan ook weergegeven worden d.m.v. de planningsfunctie vanaf de webbrowser. Zie de sectie 3.4 Agenda schema (35) voor meer informatie.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave (vervolg)

Configureer de volgende onderdelen van een web browser als MIJN BEELD wordt gebruikt.

Voorbeeld: Als het IP-adres van de projector is ingesteld op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.

2) Voer de Beheerder ID en Paswoord in en klik [Logon].

3) Klik [Port Settings] in het hoofdmenu.

4) Klik het [Enable] selectievakje om de Image Transfer Port (Port: 9716) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verificatie is vereist, maak anders het selectievakje leeg.

5) Klik de [Apply] knop om de instellingen te bewaren.

Als de verificatie instelling is ingeschakeld, zijn de volgende instellingen vereist.

6) Klik [Security Settings] in het hoofdmenu.

7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.

8) Klik de [Apply] knop om de instellingen te bewaren.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk.

U kunt de projector configureen en besturen via het netwerk d.m.v RS-232C-opdrachten.

Communicatiepoort.

De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:

TCP #23

TCP #9715

N.B. • Commando bediening is niet beschikbaar via communicatie poort (TCP #9716) (16) voor details.die wordt gebruikt voor de MIJN BEELD transmissie functie.

Opdrachtenbeheerinstellingen (16)

Configureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.

4) Klik op [Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verificatie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Wanneer de verificatie instelling ingeschakeld is, dan zijn de volgende instellingen nodig.

7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verificatiewachtwoord in.

* Zie N.B..

9) Klik op [Apply] om de instellingen op te slaan.

N.B. • Het Verificatie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe configuratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de configuratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Opdrachtformaat.

Opodrachtformaten verschillen per communicatiepoort.

- TCP #23

U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verificatie wanneer verifiëren ingeschakeld is.

Antwoord	Foutcode
0x1F 0x04	4 0x00

- TCP #9715

Stuur gegevensformaat

Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.

Kop	Gegevenslengte	RS-232C-opdracht Checksum		Verbindings-IDa
0x02 0x0	D 13 bytes 1 byte 1 byte

Kop → 0x02, Vast

Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast)

RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes)

Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum.

Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

Antwoordgegevensformaat

De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.

Antwoord	Verbindings-ID
0x06 1 byte

Antwoord	Verbindings-ID
0x15 1 byte

Antwoord	Foutcode Verbindings-ID
0x1C 2 bytes 1 byte

Antwoord	Gegevens Verbindings-ID
0x1D 2 bytes	1 byte

Antwoord	Statuscode Verbindings-ID
0x1F 2 bytes	1 byte

Antwoord	Verificatiefoutcode		Verbindings-ID
0x1F 0x04	4 0x00	1 byte

3.6 Opdrachtenbeheer via het netwerk. (vervolg)

De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.

Verificatie

De projector accepteert geen opdrachten zonder verificatiesucces wanneer verifiëren is ingeschakeld. De projector gebruik een uitdagend reactie type verificatie met een MD5 (Message Digest 5) algoritme.

Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifiëren ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verificatiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.

Het volgende is een voorbeeld als het Verificatiewachtwoord "password" is en de random 8 bytes "a572f60c" zijn.

1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verificatiewachtwoord "password" aan elkaar en het wordt "a572f60cpassword".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Verwerk deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe an de opdrachten en verstuur de gegevens. Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verificatiefout ontvangen worden.

N.B. • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verificatiegegevens voor dezelfde aansluiting worden overgeslagen.

Projector

CP-WX625
