Producttype	Gaskookplaat met elektrische oven
Merk	Pelgrim
Model	GK4060RVS
Afmetingen (L x D x H)	50 x 60 x 85 cm
Gewicht	45 kg
Voedingsspanning	220-240 V, 50/60 Hz
Maximaal vermogen	10 kW (gas), 3 kW (elektrische oven)
Aantal branders	4 gasbranders
Oventype	Elektrische statische oven
Ovencapaciteit	60 liter
Belangrijkste functies	Branders met ingebouwde ontsteking, oven met thermostaat, binnenverlichting, veiligheidsuitschakeling
Gasaansluiting	Natuurlijk gas of butaan/propaan (injectoren inbegrepen)
Onderhoud en reiniging	Reinig met een zachte doek en niet-schurende producten. De oven moet worden gereinigd met een speciale ovenspray.
Veiligheid	Gaskranen met veiligheid, automatische uitschakeling van de oven, kinderveiligheid (afhankelijk van model)
Onderdelen en repareerbaarheid	Onderdelen beschikbaar op de Pelgrim-website. Repareerbaarheidsindex: 7,5/10
Algemene informatie	Gebruiks- en installatiehandleiding meegeleverd. Voldoet aan Europese normen.

Veelgestelde vragen - GK4060RVS Pelgrim

Hoe installeer ik het Pelgrim GK4060RVS fornuis?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Zorg ervoor dat de ruimte goed geventileerd is en dat de gasaansluiting lekdicht is. Houd de minimale afstanden tot muren en meubels aan zoals vermeld in de handleiding.

Hoe steek ik de branders aan?

Druk op de branderknop en draai deze naar de 'ontsteking'-stand. Gebruik een aansteker of de ingebouwde ontsteker. Laat de knop na enkele seconden los zodra de vlam stabiel is.

Wat te doen als de brandervlam geel of onstabiel is?

Controleer of de branders schoon zijn en of de injectoren geschikt zijn voor het gastype. Een gele vlam kan duiden op een verkeerde afstelling van de primaire lucht. Raadpleeg de handleiding om de luchtklep aan te passen.

Hoe stel ik de oven in?

Gebruik de thermostaatknop om de gewenste temperatuur in te stellen. De oven schakelt automatisch in. Sommige modellen hebben een timer, raadpleeg de handleiding voor programmering.

Hoe reinig ik het fornuis?

Gebruik een zachte doek met zeepwater. Voor de oven, reinig met een speciale ovenreiniger. Vermijd schurende sponzen en agressieve schoonmaakmiddelen. De roosters en branders zijn vaatwasmachinebestendig.

Wat te doen bij gaslucht?

Sluit onmiddellijk de gaskraan, gebruik geen elektrische schakelaars, open ramen en verlaat de ruimte. Bel de gasdienst of een technicus.

Heeft het fornuis kinderveiligheid?

Ja, sommige modellen van de Pelgrim GK4060RVS kunnen zijn uitgerust met kinderveiligheid. Raadpleeg de handleiding om deze functie op de oven of de gasknoppen te activeren.

Welke gastypen zijn compatibel?

Het apparaat wordt geleverd met injectoren voor natuurlijk gas (G20) en voor butaan/propaan (G30/G31). U kunt de injectoren wisselen afhankelijk van uw installatie.

Waar vind ik onderdelen?

Onderdelen zijn beschikbaar op de officiële Pelgrim-website of bij erkende dealers. Gebruik de referentie GK4060RVS om onderdelen te identificeren.

Wat is het energieverbruik van de oven?

Het verbruik van de elektrische oven is ongeveer 1,5 kWh per gebruik. Voor gas hangt het verbruik af van de gebruikte branders. Raadpleeg het bijgevoegde energielabel.

GEBRUIKSAANWIJZING GK4060RVS Pelgrim

NL Handleiding NL 3 - NL 8

EN Manual EN 3 - EN 8

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt!

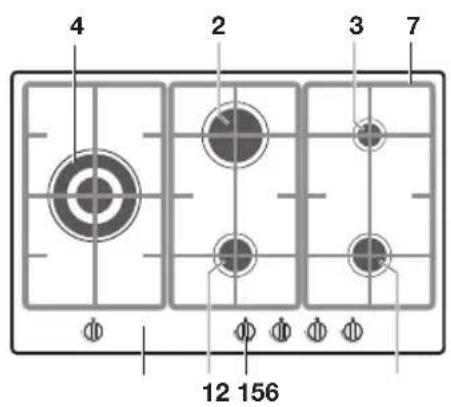

Beschrijving

1. normaalbrander
2. sterkbrander
3. sudderbrander
4. wokbrander
5. bedieningsknop
6. vangschaal
7. pandrager

Ontsteken en instellen

1. zone aanduiding / 0-stand
2. volstand
3. kleinstand

Elke brander kan traploos worden geregeld tussen vol- en kleinstand.

• Druk de bedieningsknop in en draai deze linksom. De brander ontsteekt.
• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen volstand (2) en kleinstand (3). De thermokoppelbeveiliging is geactiveerd.
• De thermokoppelbeveiliging is geactiveerd.

Gebruik

• Zorg er altijd voor dat de vlammen onder de pan blijven.
  Als vlammen om de pan heen branden gaat veel energie verloren. Bovendien kunnen de handgrepen dan te heet worden.
• Gebruik geen pannen met een te kleine bodemdiameter. Te Kleine pannen staan niet stabiel op het kookrooster.

De aanbevolen panbodemdiameters zijn:

• sterkbrander minimaal 20 cm
• normaalbrander minimaal 14 cm
- sudderbrander minimaal 10 cm (met hulprooster)
- wokbrander minimaal 20 cm

Pandrager

• Plaats de pandragers rechtstandig naar beneden, zonder over de vangschaal te schuiven.
• Positioneer de pandragers op de juiste manier op de vangschaal.

Belangrijk

• Het gebruik van het toestel produceert warmte en vocht in de ruimte waar deze geïnstalleerd is. Controleer of de ruimte voldoende geventileerd is; houd de natuurlijke ventilatiegaten open of installeer een mechanische ventilatie-inrichtingen (bv. een afzuigkap).
• Bij langdurig gebruik van het toestel kan extra ventilatie nodig zijn, bijvoorbeeld door een raam te openen.
• Als de gaskookplaat niet binnen 15 seconden ontsteekt, ventileer dan eerst de ruiimte en wacht minstens 1 minuut alvorens opnieuw te ontsteken.

Onderhoud

Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel. Reinig eerst de bedieningsknoppen, branders en pandragers en dan pas de vangschaal. Hiermee voorkomt u dat de vangschaal tijdens het reinigen opnieuw vuil wordt.

Let op! Branderdelen mogen niet in de vaatwasser gereinigd worden. De onderdelen kunnen door het vaatwasmiddel aangetast worden!

Hardnekkige vlekken op emaille (pandragers, branderdoppen, vangschalen)

Hardnekkige vlekken kunt u het beste ver wij de ren met een vloeibaar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit schuurpoeders, schuurpads, scherpe voorwerpen of agressieve reinigingsmiddelen.

Hardnekkige vlekken op roestvaststaal (vangschalen)

Wanneer u hardnekkige vlekken op roestvaststaal wilt verwijderen kunt u het beste een speciaal roestvaststaal-reinigingsmiddel gebruiken. Poets dan wel altijd met de structuur van het staal mee om glansplekken te voorkomen (schades die hierdoor ontstaan vallen niet onder de garantie!) Het oppervlak van roestvaststalen oppervlak kan na verloop van tijd enigszins verkleurt.

Raadpleeg de website www.pelgrim.nl of www.pelgrim.be voor aanvullende onderhouds- en reinigingsinstructies!

Storingstabel

Wanneer u twijfelt over de goede werking van uw gaskookplaat betekent dit niet automatisch dat er een defect is. Controleer in elk geval de volgende punten in onderstaande tabel of kijk voor meer informatie op de website 'www.pelgrim.nl of www.pelgrim.be'.

Symptoom Mogelijke oorzaak Oplossing
Het ruikt naar gas bij het toestel.	De aansluiting van het toestel lekt.	Sluit de gashoofdkraan. Neem contact op met uw installateur.
Een brander ontsteekt niet.	Stekker niet in stopcontact.Zekering defect/zekering in meterkast uitgeschakeld.Bougie vervuild/vochtig.Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Hoofdgaskraan gesloten.Storing aan het gasnet.Gasfles of -tank is leeg.Verkeerd soort gas gebruikt.	Steek de stekker in het stopcontact.Monteer een nieuwe zekering of schakel de zekering weer in.Reinig/droog de bougie.Zet de branderdelen in de juiste volgorde en goed passend in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Open de hoofdgaskraan.Informeer bij uw gas-leverancier.Sluit een nieuwe gasfles aan of laat de tank vullen.Controler of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
De brander brandt niet egaal.	Branderdelen niet juist geplaatst.Branderdelen vervuild/vochtig.Verkeerd soort gas gebruikt.	Zet de branderdelen in de juiste volgorde en goed passend in elkaar.Reinig/droog de branderdelen. Let er hierbij op dat de uitstroomgaten open zijn.Controler of het gebruikte gas geschikt is voor het toestel. Indien dit niet juist is, neem dan contact op met uw installateur.
Brander dooft na het ontsteken.	U heeft de bedieningsknop niet lang en/of diep genoeg (minimaal 3 seconden) ingedrukt gehouden.Thermokoppel is vervuild.	Houd de bedieningsknop minimaal 3 sec. volledig ingedrukt tussen de vol- en de kleinstand. Bij eerste gebruik kan dit langer duren i.v.m. aanvoer van gas.Reinig/droog het thermokoppel

Informatie volgens verordening (EU) 66/2014

Metingen volgens EN 60350-2

Identificatie van het model		GK4060RVS/MAT	GK4075RVS/MAT GK	GK4090RVS/MAT
Type kookplaat Gaskookplaat Gaskookplaat Gaskookplaat
Aantal gasbranders 4 5 5
Verwarmingstechnologie Gasbranders Gasbranders Gasbranders
Energie-efficiëntie per gasbrander (EEgasbrander) in %	normaalbrander:	62,5	62,5	62,5
	sterkbrander:	61,3	61,3	61,3
	wokbrander:	-	54,3	54,3
Energie-efficiëntie van de gaskookplaat (EEgaskookplaat) in %		62,1 60,2 60,2

Tips om energiezuinig te koken met kookplaten

• Gebruik altijd het juiste formaat pan voor de hoeveelheid voedsel.
• Kook met zo weinig mogelijk water.
• Kook op maat, gebruik de juiste pan voor de brander.
• Kook altijd met deksel op de pan; dat zorgt ervoor dat de warmte in de pan blijft.
• Als iets eenmaal kookt, kan de brander lager gezet of soms zelfs helemaal uit.
• Gebruik een stoompan om groenten te koken. Op die manier kunnen verschillende lagen groenten op 1 brander gekookt worden.
• Met een snelkookpan is voedsel veel sneller klaar.

Afvoeren toestel en verpakking

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

•karton;
- papier;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim);
• polypropyleenband (PP).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd, maar naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente moet worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat zoals deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

CE

Conformiteitsverklaring

Hiermee verklaren wij dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.

Het toestel-identificatieplaatje bevindt zich aan de onderkant van het toestel.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
