GEBRUIKSAANWIJZING U50PE2E5A PANASONIC

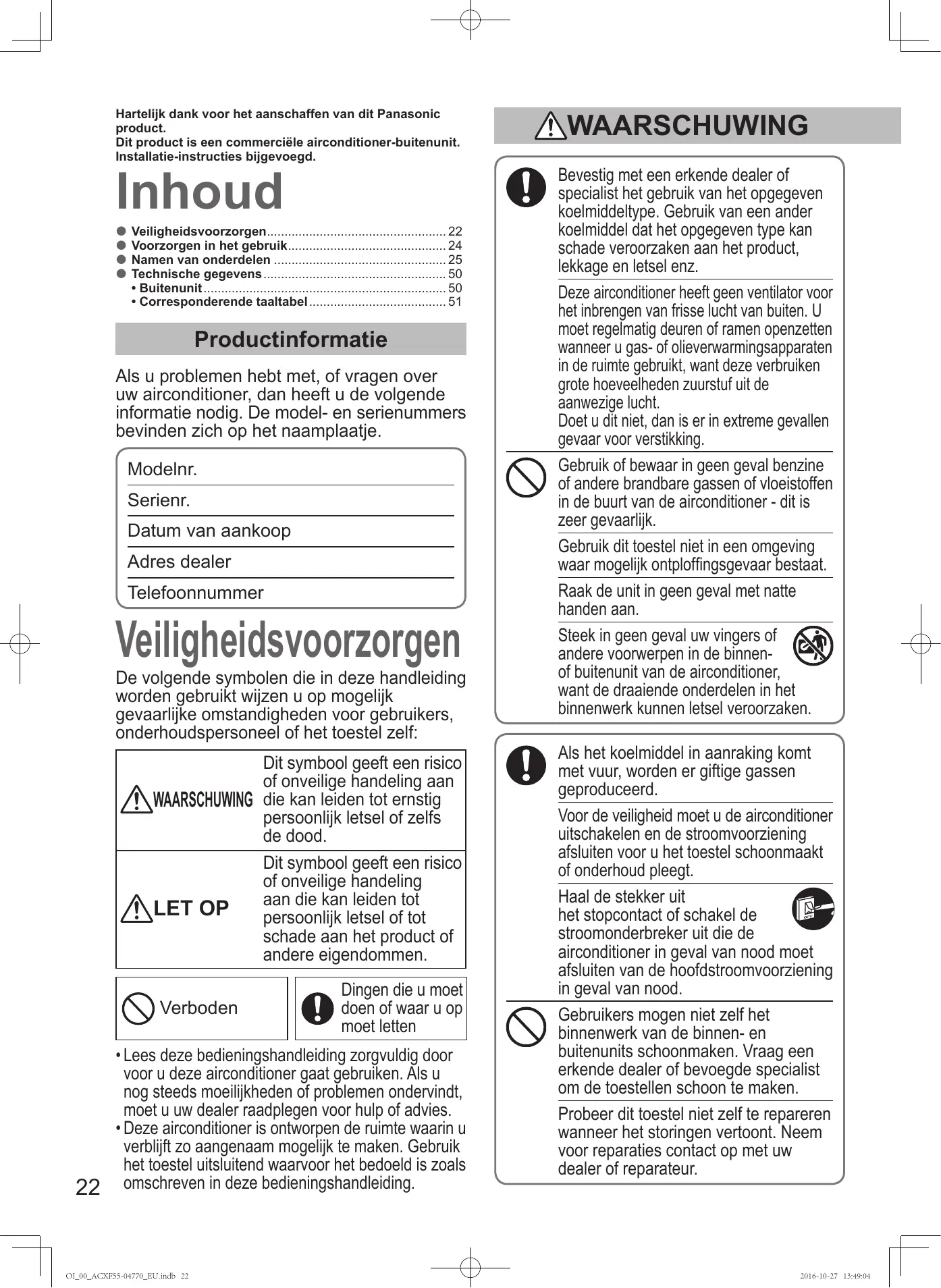

E TALIANO Lees deze gebruiksinstructies goed door voor u het apparaat gebruikt en bewaar ze voor toekomstig gebruik.

Hartelijk dank voor het aanschaffen van dit Panasonic product. Dit product is een commerciële airconditioner-buitenunit. Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen 22 zz Voorzorgen in het gebruik 24 zz Namen van onderdelen 25 zz Technische gegevens 50 zz • Buitenunit 50 • Corresponderende taaltabel 51

Productinformatie Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatie nodig. De model- en serienummers bevinden zich op het naamplaatje. Modelnr. Serienr. Datum van aankoop Adres dealer Telefoonnummer

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf: Dit symbool geeft een risico of onveilige handeling aan WAARSCHUWING die kan leiden tot ernstig persoonlijk letsel of zelfs de dood. Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot LET OP persoonlijk letsel of tot schade aan het product of andere eigendommen. Verboden

Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningshandleiding zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies. • Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningshandleiding.

OI_00_ACXF55-04770_EU.indb 22

WAARSCHUWING Bevestig met een erkende dealer of specialist het gebruik van het opgegeven koelmiddeltype. Gebruik van een ander koelmiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz. Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking. Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoffen in de buurt van de airconditioner - dit is zeer gevaarlijk. Gebruik dit toestel niet in een omgeving waar mogelijk ontploffingsgevaar bestaat. Raak de unit in geen geval met natte handen aan. Steek in geen geval uw vingers of andere voorwerpen in de binnenof buitenunit van de airconditioner, want de draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken. Als het koelmiddel in aanraking komt met vuur, worden er giftige gassen geproduceerd. Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt. Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood. Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de toestellen schoon te maken. Probeer dit toestel niet zelf te repareren wanneer het storingen vertoont. Neem voor reparaties contact op met uw dealer of reparateur.

LET OP Zorg voor een apart stopcontact dat uitsluitend bestemd is voor elk individueel toestel en een stroomonderbreker, aardlekschakelaar of verliesstroomschakelaar ter beveiliging tegen te hoge stromen in de uitsluitend voor de apparatuur bestemde stroomleiding. Zorg voor een apart stopcontact voor elk individueel toestel; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreffende de bedrading. Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet het toestel geaard worden. Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specificaties om oververhitting en brand te voorkomen. Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken) Voorbeelden van abnormaliteiten/ storingen: • De aardlekschakelaar slaat vaak door. • Het product start soms niet op wanneer het wordt ingeschakeld. • De stroom valt soms uit wanneer het snoer wordt verplaatst. • Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is. • De behuizing is vervormd of zeer heet. • Er lekt water uit de binnenunit. • Het snoer of de stekker wordt zeer heet. • De ventilatorsnelheid kan niet worden geregeld. • Het toestel stopt gelijk nadat het wordt ingeschakeld. • De ventilator stopt niet, ook al wordt het toestel uit gezet. Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie. Ga niet op het toestel zitten of staan. U zou er per ongeluk vanaf kunnen vallen.

OI_00_ACXF55-04770_EU.indb 23

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel. Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan. Zorg ervoor dat het brandalarm en de luchtuitlaat minstens 1,5 m bij het toestel vandaan zijn. Koel of verwarm de ruimte niet teveel als er baby's of minder validen aanwezig zijn. Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/ OFF toets. Steek geen dingen in de luchtuitlaat van de buitenunit. Dit is gevaarlijk, want daar bevindt zich de ventilator die zeer snel ronddraait. Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen. Steek geen voorwerpen in de VENTILATORBEHUIZING. Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken.

NEDERLANDS KENNISGEVING • Tijdens onweer is het mogelijk dat de compressor tijdelijk stopt met werken. Dit is geen mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren. • De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies.

Belangrijke informatie betreffende het gebruikte koelmiddel Dit product bevat gefluoreerde broeikasgassen. Laat deze gassen niet in de atmosfeer ontsnappen. Koelmiddeltype: R410A GWP-waarde(1): 2088 (1) GWP = global warming potential (broeikaseffect) Geregelde controles op koelmiddellekkages kunnen noodzakelijk zijn, navenant de Europese of plaatselijke wetgeving. Contacteer uw plaatselijke dealer voor nadere informaties.

Voorzorgen in het gebruik Installatie

Deze airconditioner moet correct worden geïnstalleerd � door bevoegde installateurs overeenkomstig de installatieinstructies die met dit toestel worden meegeleverd. Controleer voor de installatie of het voltage van de � stroomvoorziening bij u thuis of op uw werkplek hetzelfde is als het voltage dat staat aangegeven op het naamplaatje.

WAARSCHUWING Temperatuurbereik buiten: Koelen

-15°C ~ 46°C (*DBT) -10°C ~ 43°C (*DBT)*1 -20°C ~ 18°C (*NBT) / -20°C ~ 24°C (*DBT) -15°C ~ 18°C (*NBT) / -15°C ~ 24°C (*DBT)*1

*DBT: Droge Bol Temperatuur *NBT: Natte Bol Temperatuur *1 Bij aansluiting van U-60PEY2E5, U-71PEY2E5

Vermijd de volgende installatieplekken.

Plekken met rook of ontvlambare gassen. zz Ook plekken met zeer hoge temperaturen, zoals in een broeikas. Plekken met voorwerpen die zeer veel warmte zz produceren.

Attentie: Installeer de buitenunit niet op plekken waar er zeewater � direct op spetteren, of in een zwavelrijke omgeving, bijvoorbeeld bij een hete bron. (Om de airconditioner te beschermen tegen zware corrosie.)

Bedrading Alle bedrading moet voldoen aan de plaatselijk geldende � regelgeving. (Raadpleeg uw dealer of een bevoegde elektricien voor details.) Elk toestel moet correct geaard worden met een aarddraad � of via de bedrading voor de stroomvoorziening. De bedrading moet worden uitgevoerd door een bevoegde � elektricien.

Voorbereiding voor inbedrijfstelling Schakel de hoofdschakelaar 5 uur voor u het toestel wilt gaan gebruiken al in. (Om warm te kunnen draaien.) Laat de hoofdschakelaar aan (ON) staan bij � doorlopend gebruik.

Gebruik deze airconditioner binnen het volgende temperatuurbereik.

ON OPMERKING Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner afsluit van de hoofdstroomvoorziening wanneer u het toestel langere tijd niet zult gebruiken.

Informatie voor gebruikers betreffende de inzameling en verwijdering van oude apparatuur en gebruikte batterijen Deze symbolen op de producten, verpakking en/ of begeleidende documentatie betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen met gewoon huishoudelijk afval weggeworpen mogen worden. Voor de correcte behandeling, hergebruik en recycling van oude producten en batterijen moet u ze naar de daartoe bestemde inzamelingspunten brengen overeenkomstig uw nationale regelgeving en de Richtlijnen 2002/96/EG en 2006/66/EG. Door deze producten en batterijen op de juiste manier te verwijderen, helpt u mee waardevolle hulpbronnen te conserveren en mogelijke negatieve effecten op de menselijke gezondheid en het milieu die anders kunnen voortkomen uit incorrecte verwijdering van afval te voorkomen. Voor meer informatie over de inzameling en recycling van oude producten en batterijen kunt u contact opnemen met uw plaatselijke autoriteiten, uw afvalbedrijf, of het verkooppunt waar de items aangeschaft hebt. Volgens de ter plaatse geldende regelgeving kunnen er straffen of andere maatregelen gelden voor het niet op de juiste wijze verwijderen van dit afval. Voor zakelijke gebruikers in de Europese Unie Als u elektrische en elektronische apparatuur wilt wegwerpen, moet u contact opnemen met uw dealer of leverancier voor nadere informatie. [Informatie over verwijdering in andere landen buiten de Europese Unie] Deze symbolen gelden alleen in de Europese Unie. Als u deze items wilt wegwerpen, moet u contact opnemen met uw plaatselijke autoriteiten of uw dealer en vraag wat de correcte manier van verwijdering is.

Opmerking over het batterijsymbool (zie de twee voorbeelden): Dit symbool kan worden gebruikt in combinatie met een chemische aanduiding. In dit geval voldoet de aanduiding aan de eisen uit de Richtlijn voor de chemische stof in kwestie.

OI_00_ACXF55-04770_EU.indb 24

Namen van onderdelen BUITENUNIT Enkele splitsing (Type PE2, PEY2) Luchtinlaat

Optioneel Draadloze afstandsbediening

Afstandsbediening met timer

Voor alle binnenunits

NEDERLANDS Afstandsbediening met draad en hoge specificaties

A Voor alle binnenunits

Lees de gebruiksaanwijzing die wordt meegeleverd met de afstandsbediening.

Raadpleeg de gebruiksaanwijzing die aan de optionele afstandsbediening is bevestigd.

 Richting van de luchtstroom aanpassen

Raadpleeg de gebruiksaanwijzing die aan de binnenunit is bevestigd.

Raadpleeg de gebruiksaanwijzing die aan de binnenunit is bevestigd.

 Problemen oplossen

Raadpleeg de gebruiksaanwijzing die aan de binnenunit is bevestigd.

Aan de muur gemonteerd

Verwarmingscapaciteit

Nominale omstandigheden Koelen: Temp. luchtinlaat binnen. 27°C DB / 19°C NB. Temp. luchtinlaat buiten. 35°C DB. Verwarmen: Temp. luchtinlaat binnen. 20°C DB. Temp. luchtinlaat buiten. 7°C DB / 6°C NB.
