BEDIENUNGSANLEITUNG U50PE2E5A PANASONIC

F SPAÑOL Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

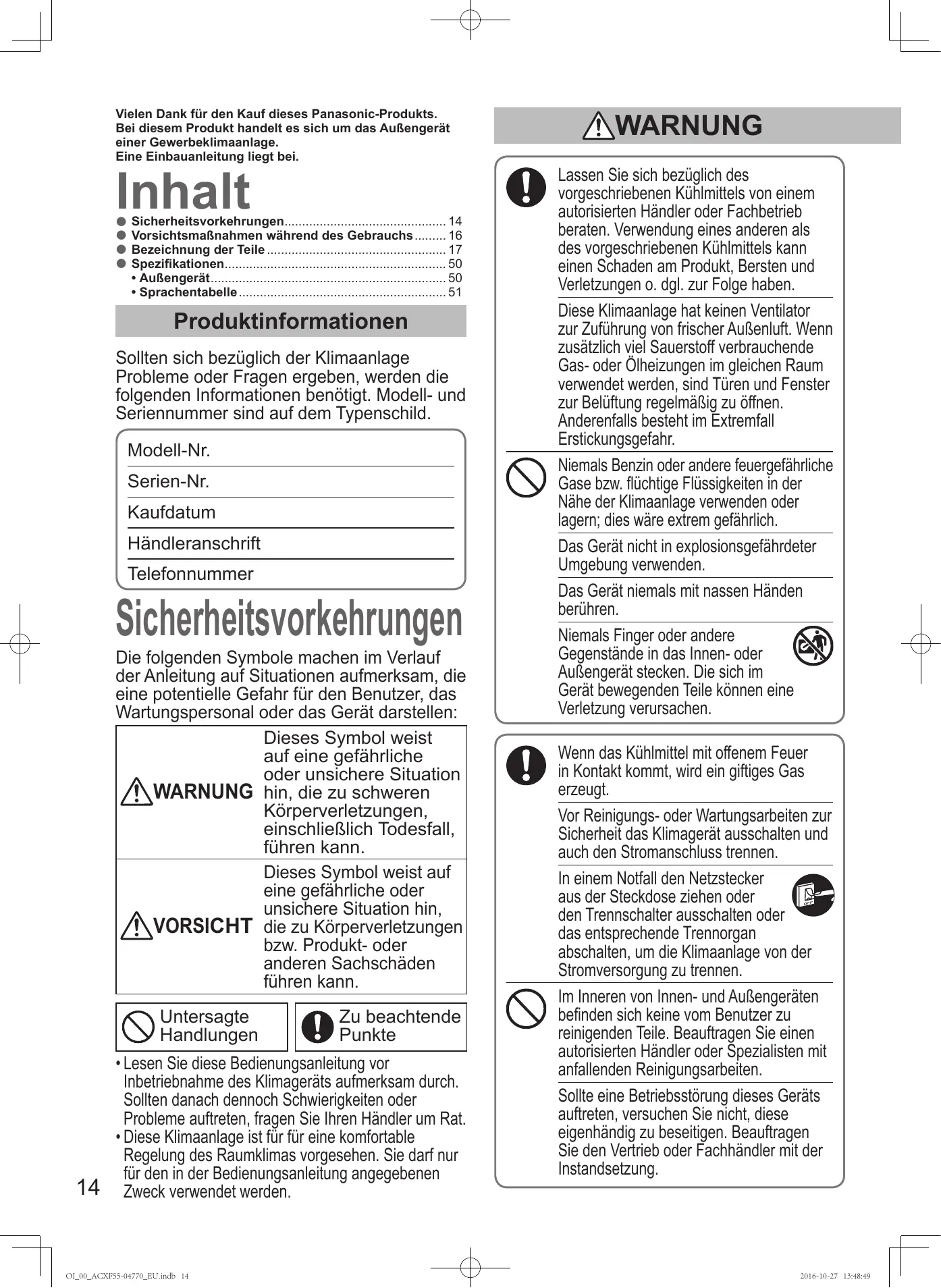

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um das Außengerät einer Gewerbeklimaanlage. Eine Einbauanleitung liegt bei.

Sicherheitsvorkehrungen 14 zz Vorsichtsmaßnahmen während des Gebrauchs 16 zz Bezeichnung der Teile 17 zz Spezifikationen 50 zz • Außengerät 50 • Sprachentabelle 51

Produktinformationen Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modell- und Seriennummer sind auf dem Typenschild. Modell-Nr. Serien-Nr. Kaufdatum Händleranschrift Telefonnummer

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potentielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen: Dieses Symbol weist auf eine gefährliche oder unsichere Situation WARNUNG hin, die zu schweren Körperverletzungen, einschließlich Todesfall, führen kann. Dieses Symbol weist auf eine gefährliche oder unsichere Situation hin, VORSICHT die zu Körperverletzungen bzw. Produkt- oder anderen Sachschäden führen kann. Untersagte Handlungen

Zu beachtende Punkte

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Klimageräts aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat. • Diese Klimaanlage ist für für eine komfortable Regelung des Raumklimas vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden.

OI_00_ACXF55-04770_EU.indb 14

WARNUNG Lassen Sie sich bezüglich des vorgeschriebenen Kühlmittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kühlmittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben. Diese Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öffnen. Anderenfalls besteht im Extremfall Erstickungsgefahr. Niemals Benzin oder andere feuergefährliche Gase bzw. flüchtige Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern; dies wäre extrem gefährlich. Das Gerät nicht in explosionsgefährdeter Umgebung verwenden. Das Gerät niemals mit nassen Händen berühren. Niemals Finger oder andere Gegenstände in das Innen- oder Außengerät stecken. Die sich im Gerät bewegenden Teile können eine Verletzung verursachen. Wenn das Kühlmittel mit offenem Feuer in Kontakt kommt, wird ein giftiges Gas erzeugt. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch den Stromanschluss trennen. In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Klimaanlage von der Stromversorgung zu trennen. Im Inneren von Innen- und Außengeräten befinden sich keine vom Benutzer zu reinigenden Teile. Beauftragen Sie einen autorisierten Händler oder Spezialisten mit anfallenden Reinigungsarbeiten. Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

VORSICHT Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein FI-Schalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein. Für jedes Gerät ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen. Um Stromschlaggefahr durch Isolierungsfehler zu vermeiden, muss das Gerät geerdet werden. Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifikation, um ein Überhitzen und einen Brand zu vermeiden. Sollte irgendeine Funktionsstörung/Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus. (Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionsstörungen/ Fehlfunktionen: • Der FI-Schutzschalter löst häufig aus. • Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird. • Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen. • Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar. • Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß. • Wasser tropft aus dem Innengerät. • Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm. • Die Gebläsedrehzahl lässt sich nicht regeln. • Das Gerät bleibt nach dem Einschalten sofort stehen. • Das Gebläse kommt nach dem Ausschalten nicht zum Stillstand. Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/Reparaturarbeiten. Nicht auf dem Gerät sitzen oder auf das Gerät steigen. Dies könnte einen Fall zur Folge haben.

OI_00_ACXF55-04770_EU.indb 15

Das Gerät ist für die Verwendung durch erfahrene oder geschulte Benutzer in Geschäften, in der Leichtindustrie und auf Bauernhöfen sowie für die gewerbliche Nutzung durch Laien vorgesehen. Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder hinsichtlich eines sicheren Betriebs unterwiesen werden und sich den potenziellen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und BenutzerWartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. Feuermelder und Luftauslass mindestens 1,5 m vom Gerät entfernt einrichten. Den Raum nicht zu stark heizen oder kühlen, wenn Kleinkinder oder Kranke zugegen sind. Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden. Keine Gegenstände in den Luftauslass des Außengeräts stecken. Dies ist gefährlich, das sich der Lüfter mit hoher Geschwindigkeit dreht. Den Lufteinlass oder die scharfen Aluminiumrippen des Außengeräts nicht berühren. Dies könnte eine Verletzung zur Folge haben. Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben oder das Gerät beschädigen.

DEUTSCH ANMERKUNG • Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Dies ist kein mechanischer Defekt. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf. • Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Wichtige Informationen über das verwendete Kältemittel Dieses Produkt enthält fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab. Kühlmitteltyp: R410A GWP(1): 2088 (1) GWP = global warming potential (Treibhauspotenzial) Entsprechend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschrieben sein. Weitere Informationen erhalten Sie von Ihrem Fachhändler.

Vorsichtsmaßnahmen während des Gebrauchs Installation

Dieses Klimagerät von von einem qualifizierten zz Installationsfachmann und in Übereinstimmung mit der dem Produkt beiliegenden Einbauanleitung installiert werden. � Vergewissern Sie sich vor der Installation, dass die Netzspannung der Stromversorgung in Ihrem Heim oder Büro mit der am Typenschild angegebenen Nennspannung übereinstimmt.

� Orte, an denen Rauch oder brennbare Gase vorhanden sind. Außerdem Orte, an denen extrem hohe Temperaturen herrschen, wie beispielsweise in einem Gewächshaus. Orte, wo Hitze entwickelnde Gegenstände eingesetzt zz bzw. abgestellt werden.

Achtung: Das Außengerät darf nicht an einem Ort aufgestellt werden, zz wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion)

Verkabelung Alle Verkabelungsarbeiten müssen den örtlichen zz elektrischen Vorschriften entsprechen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.) Jedes Gerät muss entweder über eine Erdleitung oder über zz die Netzzuleitung fachgerech geerdet werden. Verkabelungsarbeiten sind von einem qualifizierten zz Elektriker auszuführen.

Betriebsvorbereitungen (Zum Aufwärmen) Lassen Sie die Hauptstromversorgung bei zz fortgesetztem Betrieb eingeschaltet.

Außentemperaturbereich: Kühlmodus

-15°C ~ 46°C (*TK) -10°C ~ 43°C (*TK)*1 -20°C ~ 18°C (*FK) / -20°C ~ 24°C (*TK) -15°C ~ 18°C (*FK) / -15°C ~ 24°C (*TK)*1

*TK: Trockenkugeltemperatur *FK: Feuchtkugeltemperatur *1 Bei Anschluss von U-60PEY2E5, U-71PEY2E5

Vermeiden Sie die Installation an den nachstehenden Orten.

Schalten Sie die Hauptstromversorgung 5 Stunden vor der Inbetriebnahme ein.

Verwenden Sie dieses Klimagerät im nachstehenden Temperaturbereich.

ON HINWEIS Wenn die Klimaanlage voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Klimaanlage von der Stromversorgung zu trennen.

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien Diese Symbole auf den Produkten, den Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Für weitere Informationen zu Sammlung und Recycling alter Produkte und Batterien wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihr örtliches Entsorgungsunternehmen oder die Verkaufsstelle, bei der Sie die Gegenstände gekauft haben. Landesvorschriften gemäß kann eine nicht ordnungsgemäße Entsorgung solcher Abfälle durch Bußgelder geahndet werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich für weitere Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die vorschriftsmäßige Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (Beispiel mit chemischem Symbol): Dieses Symbol wird möglicherweise in Kombination mit einem chemischen Symbol verwendet. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

OI_00_ACXF55-04770_EU.indb 16

Bezeichnung der Teile AUßENGERÄT Einzel-Split (Typ PE2, PEY2) Luftansaugung

Sonderausstattung Drahtlose Fernbedienung

Für alle Innengeräte

A Kabelfernbedienung

CZ-RTC5A Für alle Innengeräte

Für alle Innengeräte

Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

Lesen Sie die mit der optionalen Fernbedienung gelieferte Bedienungsanleitung.

 Anpassung der Richtung des Luftstroms

Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Kanalgerät, flache Bauform

Schallleistungspegel

Dimensions d'unité (H×L×P ; mm)

Geräteabmessungen (H × B × T [mm])

Nennbedingungen Kühlen: Innenansaugung Lufttemp. 27°C TK / 19°C FK. Außenansaugung Lufttemp. 35°C TK. Heizen: Innenansaugung Lufttemp. 20°C TK. Außenansaugung Lufttemp. 7°C TK / 6°C FK.
