GEBRUIKSAANWIJZING CU3Z52TBE PANASONIC
Lees voor u het apparaat gebruikt deze gebruikshandleiding grondig en bewaar deze voor toekomstig gebruik.
De bijgevoegde installatiehandleiding moet door de installateur worden bewaard en gelezen vóór de installatie.
De afstandsbediening is in de binnenunit verpakt en moet vóór de installatie door de installateur worden verwijderd.
ACXF55-04930

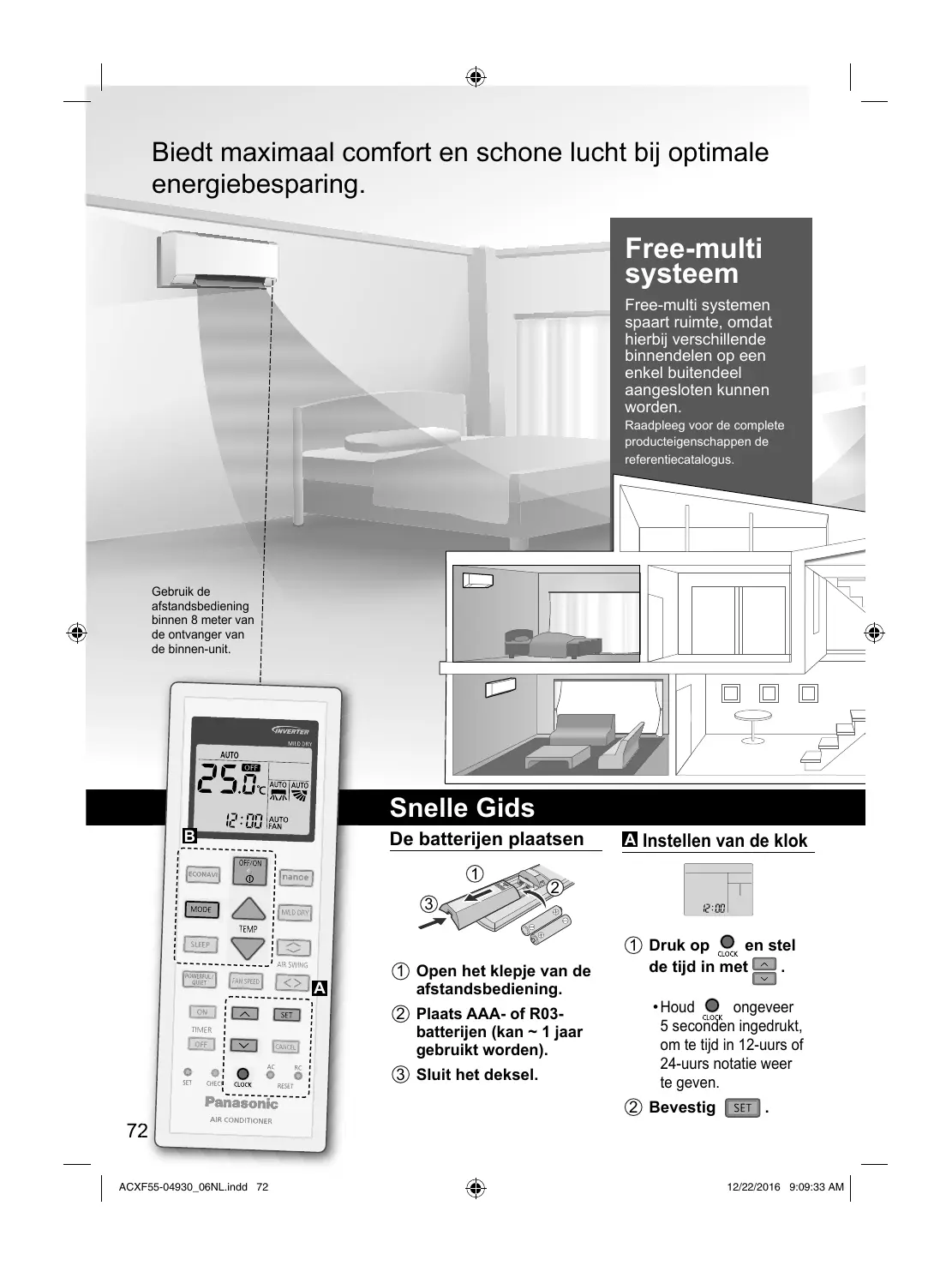

Biedt maximaal comfort en schone lucht bij optimale energiebesparing.
Gebruik de afstandsbediening binnen 8 meter van de ontvanger van de binnen-unit.
Free-multi systeem
Free-multi systemen spaart ruimte, omdat hierbij verschillende binnendelen op een enkel buitendeel aangesloten kunnen worden.
Raadpleeg voor de complete producteigenschappen de referentiecatalogus.
De batterijen plaatsen
A Instellen van de klok
① Druk op _CLOCK en stel de tijd in met .
- Houd ongeveer 5 seconden ingedrukt, om te tijd in 12-uurs of 24-uurs notatie weer te geven.
② Bevestig SET .
72
Hartelijk dank voor de aanschaf van de Panasonicairconditioner.
Inhoudsopgave
Veiligheidsmaatregelen... 74-77
Het gebruik.... 78-79
Meer weten 80-81
Reinigingsinstructies...... 82
Problemen oplossen ..... 83-85
Informatie 91
Accesores
- Afstandsbediening
• AAA of 2 x R03 batterijen
• Afstandsbedieningshouder
- 2 x schroeven voor de afstandbedieninghouder
De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.
B Eenvoudige bediening
① Druk op MODE om de gewenste stand te selecteren.
② Druk op OFF/ON
om de werking te
starten/stoppen.
- Let op dat de aanduiding OFF wordt weergegeven voor het starten van de unit.
③ Stel de gewenste temperatuur in.
Instellingsbereik:
16.0 °C \~ 30.0 °C /
60 °F \~ 86 °F.
- Houd ▼ ongeveer 10 seconden ingedrukt, om de temperatuuraanduiding te veranderen in °C of °F.
Veiligheidsmaatregelen
Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:
Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken.
Voor een apparaat gevuld met R32 (matig brandbaar koelmiddel).
Als er koelmiddel lekt dat wordt
blootgesteld aan een externe
ontstekingsbron, ontstaat er brandgevaar.
WAARSCHUWING
Met dit teken
wordt u
gewaarschuwd
voor de dood of
ernstig letsel.
VOORZICHTIG
Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.
De op te volgen instructies worden aangeduid met de volgende symbolen:
Dit symbool verwijst naar een handeling die VERBODEN is.

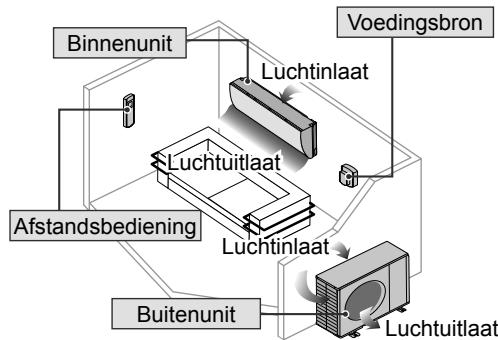

WAARSCHUWING
Binnenunit En Buitenunit
Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman, wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben.
Vraag een gekwalificeerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz.
Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.
Steek niet uw vingers
of een voorwerp in de
binnen- of buitenunit van de
airconditioner, draaiende delen
kunnen letsel veroorzaken.
Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.
Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden.
Ga niet op het toestel zitten of staan, omdat u eraf zou kunnen vallen.
Afstandsbediening
Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken.
Voedingsbron
Voorkom
oververhitting of
brand, gebruik niet
een snoer waarin
wijzigingen zijn
aangebracht of dat
uit meerdere stukken
is samengesteld of
een verlengsnoer
of een snoer van
onbekende herkomst.
Om oververhitting, brand of elektrische schokken te voorkomen:
- Sluit geen andere apparaten aan op hetzelfde stopcontact.
- Bedien het apparaat niet met natte handen.
- Laat geen knikken in het stroomsnoer komen.
- Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken.
Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon vervangen worden om mogelijk risico te voorkomen.
U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar.
Om oververhitting, brand of elektrische schokken te voorkomen:
- Steek de stekker goed in het stopcontact.
- Men moet het stof op de stekker periodiek afvegen met een droge doek.
Stop met het gebruiken van het roduct, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit.
(Risico op rook/brand/elektrische schok)Voorbeelden van abnormaliteit/storing
- De ELCB stopt vaak.
- Men merkt een brandgeur op.
- Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.
- Er lekt water uit de binnenunit.
- Stroomsnoer of stekker wordt abnormaal heet.
- Ventilatorsnelheid kan niet geregeld worden.
- De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.
- De ventilator stopt niet, zelfs niet als de eenheid stopt met werken.
Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie.
Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat.
Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken:
-Voordat de apparatuur wordt gereinigd of nagezien.
-Bij langdurige perioden zonder gebruik of
- Tijdens zware onweersbuien.
Veiligheidsmaatregelen
WAARSCHUWING
Voorzorgsmaatregelen voor een apparaat gevuld met R32
Besteed zorgvuldig aandacht aan de volgende punten bij het gebruik van het apparaat en het omgaan met verschillende koelmiddelen.
Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan Amin (m²) en moet uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor Amin (m²))
Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage.
Omdat de bedrijfsdruk hoger is dan bij modellen met R22-koelmiddel zijn er enkele speciale leidingen met installatie en speciaal gereedschap nodig. In het bijzonder als een model met R22-koelmiddel wordt vervangen door een model met het nieuwe R32-koelmiddel moeten de normale leidingen en wartelmoeren worden vervangen door leidingen geschikt voor R32 en R410A en de wartelmoeren die op de buitenzijde van de buitenunit zitten.
De wartelmoer en leiding geschikt voor R32 die op de zijkant van de buitenunit zitten, kunnen ook voor een R410A-model worden gebruikt.
Modellen die R32- en R410-Akoelmiddel gebruiken, hebben een andere schroefdraaddiameter van de vulpoort, zodat per ongeluk vullen met R22 wordt voorkomen en voor de veiligheid. Controleer daarom vooraf. [De schroefdraaddiameter van de vulpoort voor R32 en R410A is 12,7 mm (1/2 inch).]
Wees extra voorzichtig, zodat er geen verontreinigingen (olie, water, enz.) in de leidingen terecht kommen.
Zorg daarnaast bij opslag van de leidingen voor een goede afdichting van de opening door deze dicht te knijpen, af te tapen, enz. (Behandeling van R32 is gelijk aan R410A.)
Dit apparaat moet worden opgeslagen in een goed geventileerde ruimte.
Dit apparaat moet worden opgeslagen in een ruimte waar niet doorlopend open vuur en ontstekingsbronnen in gebruik zijn.
Dit apparaat moet worden opgeslagen zodat mechanische beschadigingen worden voorkomen.
Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken.
Het apparaat staat onder druk, dus probeer het niet te doorboren of te verbranden. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken.
VOORZICHTIG
Binnenunit En Buitenunit
Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden.
Deze stoffen mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit.
Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat.
Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen.
Raak de scherpe aluminium
vin niet aan, omdat de
scherpe delen letsel kunnen
veroorzaken.
Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet.
Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen.
Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel.
Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel.
Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden.
Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit inefficiënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken.
Voorkom lekkend water door te zorgen dat de aftapslang:
-Goed aangesloten is,
-Uit de buurt van dakgoten en
containers loopt of,
-Niet ondergedompeld is in water
Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten.
Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.
Afstandsbediening
Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken.
Om disfunctie of schade aan de afstandsbediening te voorkomen:
- Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.
- Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen.
Voedingsbron
Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden.
Het gebruik
Deze toets wordt in normaalbedrijf niet gebruikt.
Indrukken om de standaardinstelling van de afstandsbediening te herstellen.

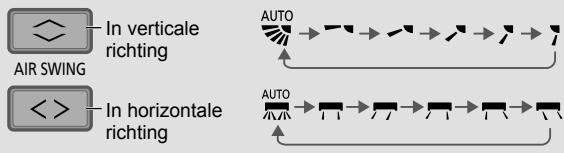

Richting Van De Luchtstroom Aanpassen
- Verstel de klep niet met de hand.
Aanpassen van de ventilatorsnelheid
- Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus.
Overschakelen tussen krachtig en rustig
Snel temperatuur bereiken
- Deze functie stopt automatisch na 20 minuten.
STIL:
Genieten van een stille werking
- Deze bedrijfsfunctie reduceert het geruis van de luchtstroom.
Maximaal comfort terwijl u slaapt
Deze functie zorgt voor een comfortabele omgeving terwijl u slaapt. Het past tijdens de ingeschakelde tijd automatisch de temperatuur aan op het slaappatroo. Het controlelampje van de binnenunit dimt als deze functie ingeschakeld is. Dit gebeurt niet als de helderheid van het controlelampje al gedimd is.
Deze functie is geïntegreerd met de inschakeltimer (0,5, 1, 2, 3, 4, 5, 6, 7, 8 of 9 uur).
- Deze functie kan samen met de timer worden ingesteld. Als dit samen met de UIT-timer wordt gebruikt, krijgt de slaapfunctie prioriteit.
- Kan worden uitgeschakeld door de betreffende knop in te drukken tot 0.0h is bereikt.
De Timer Instellen
Er zijn 2 stel AAN- en UIT-timers beschikbaar voor het IN- of UIT-schakelen van de unit op verschillende voorafingestelde tijdstippen.
- Druk als u de AAN- of UIT-timer wilt uitschakelen op ON of OFF en selecteer respectievelijk ②1 of ②2 en druk daarna op CANCEL.
- Als de timer is uitgeschakeld, handmatig of als gevolg van een stroomstoring, kunt u de timer herstellen door ON respectievelijk OFF te selecteren door op ②1 of ②2 te drukken en daarna op SET te drukken.
- De dichtstbijzijnde timerinstelling wordt weergegeven en wordt in volgorde ingeschakeld.
- De timer-functie baseert op de, op de afstandsbediening ingestelde, uurtijd en wordt, eenmaal geprogrammeerd, dagelijks herhaald. Zie de snelstartgids voor het instellen van de klok.
Om het vochtigheidsniveau te verbeteren (Niet van toepassing voor een multi-split systeem)
- Deze functie vermindert de droogheid van de lucht alleen in de stand KOELEN.
Besparen van energie
- Als ZWENKEN LUCHT is geselecteerd, <> wordt de werking van ECONAVI uitgeschakeld.
De Lucht Zuiveren
nanoe
- Lees "Meer weten..." voor meer informatie.
Opmerking
ECONAVI
POWERFUL/QUIET
nanoe
SLEEP
ECONAVI
POWERFUL/QUIET
- Kan worden geactiveerd in alle standen en kan worden uitgeschakeld door de betreffende knop weer in te drukken.
- Kunnen niet tegelijkertijd worden geselecteerd.
- Kan niet worden ingeschakeld tijdens LICHT DROGEN.
Bedieningsstand
AUTO : Bij de selectie van de bedrijfstoestand gaat in het begin het POWER-lampje knipperen.
Enkele
- Het apparaat kiest elke 10 minuten een bedrijfsstand, afhankelijk van de temperatuurinstelling en de kamertemperatuur.
Meerdere
- Het apparaat kiest elke 3 uur een bedrijfsmodus, afhankelijk van de temperatuurinstelling, buitentemperatuur en de kamertemperatuur.
- Het is mogelijk de binnenunits individueel of tegelijkertijd te laten functioneren. De prioriteit van de werking is aan de unit gegeven, die het eerste ingeschakeld werd.
- Tijdens het bedrijf kunnen de modus VERWARMEN en KOELEN niet tegelijkertijd voor de verschillende units ingeschakeld worden.
- De powered knippert om te tonen, dat het binnendeel gereed is voor de verschillende bedrijfsmodus.
VERWARMEN : Het POWER-lampje gaat in de beginfase van deze werking knipperen. Het duurt even voordat de unit opwarmt.
Meerdere
- Voor een systeem waarbij de HEAT-modus is vergrendeld, als een bedrijfsmodus anders dan HEAT is geselecteerd, stopt de binnenunit en gaat de POWER-indicator knipperen.
KOELEN : Zorgt voor een efficiënte comfortabele koeling zoals u dat wenst.
DROGEN : Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.
Temperatuurinstelling voor energiebesparing
Gebruik van de unit binnen het aanbevolen temperatuurbereik kan energie besparen.
VERWARMEN : 20.0 °C \~ 24.0 °C / 68 °F \~ 75 °F.
KOELEN : 26.0 °C \~ 28.0 °C / 79 °F \~ 82 °F.
Richting van de luchtstroom
In de stand KOELEN/DROGEN:
Als AUTO is ingesteld, zwenkt de luchtklep automatisch naar links of rechts en omhoog of omlaag.
In de modus VERWARMEN:
Als AUTO is ingesteld, is de horizontale luchtklep in een vooraf bepaalde positie aangebracht. De verticale luchtklep zwenkt naar links/rechts, als de temperatuur stijgt.
In de stand LICHT DROGEN (Niet van toepassing voor een multi-split systeem):
Als de richting van de verticale luchtstroom is ingesteld op AUTO, stopt deze voor de laagste positie, zodat de koude lucht u niet raakt. U kunt echter de positie van de luchtklep handmatig aanpassen.
Automatische herstartfunctie
Als na een stroomstoring de stroom weer wordt hersteld, dan zal de unit na enige tijd automatisch herstarten met de vorige bedrijfstoestand en richting van de luchtstroom.
- Deze functie is niet van toepassing als de TIMER is ingesteld.
nanoe
■ Genieten van een frisser en schooner milieu
Deze functie zorgt voor schone lucht, hydrateert uw huid en haar, vermindert en neutraliseert geurtjes in de ruimte.
ECONAVI
■ Econavi met intelligente eco-sensoren
Intelligente eco-sensoren detecteren potentiële verspilling van energie met behulp van de menselijke activiteit-sensor en zonlichtsensor.
De menselijke activiteit-sensor scant gebieden op hittebronnen en bewegingen in een ruimte.
- Op basis van de activiteit in het gebied past de luchtklep zijn positie automatisch aan.
- De menselijke activiteit-sensor wordt beïnvloed door de plaats van de binnenunit, de menselijke/niet-menselijke bewegingssnelheid, temperatuurbereik enz.
- De menselijke activiteit-sensor kan per ongeluk niet-menselijke activiteit of warmtebronnen detecteren van bijvoorbeeld huisdieren, of menselijke activiteit of warmtebronnen niet detecteren als de persoon zich niet beweegt.
- Plaats geen grote voorwerpen in de buurt van de sensor en zorg dat geen verwarming of bevochtiger binnen het detectiebereik van de sensor staat.
De zonlichtsensor detecteert veranderingen in de intensiteit van het zonlicht in de ruimte. Het vermindert de verspilling van energie onder minder zonnige omstandigheden.
5 Functies
① Temperatuurgolf
Ritmisch
temperatuurafhankelijk
patroon voor
energiebesparing zonder
in te boeten op comfort.
②Doorzoeken van de ruimte
Menselijke activiteit-sensor detecteert de aanwezigheid/afwezigheid en de bewegingssnelheid van personen om zo de benodigde energie te minimaliseren.
③Detectie van activiteiten
④ Detectie van afwezigheid
⑤ Detectie van zonlicht
Past het vermogen aan de veranderingen van het zonlicht aan.
Gebruiksomstandigheden
Gebruik deze airconditioner binnen het volgende temperatuurbereik.
| Temperatuur °C (°F) | Binnen | Single-split buitenunit *1 | Multi-Split buitendeel *2 |
| DBT | WBT | DBT | WBT | DBT | WBT |
| KOELEN | Max. | 32 (89.6) | 23 (73.4) | 43 (109.4) | 26 (78.8) | 46 (114.8) | 26 (78.8) |
| Min. | 16 (60.8) | 11 (51.8) | -10 (14.0) | - | -10 (14.0) | - |
| VERWARMEN | Max. | 30 (86.0) | - | 24 (75.2) | 18 (64.4) | 24 (75.2) | 18 (64.4) |
| Min. | 16 (60.8) | - | -15 (5.0) | -16 (3.2) | -15 (5.0) | -16 (3.2) |
DBT: Droge bolttemperatuur, WBT: Natte bolttemperatuur
*1 CU-Z20TKE, CU-Z25TKE, CU-Z35TKE, CU-Z42TKE, CU-Z50TKE, CU-Z71TKE
*2 CU-3E18PBE, CU-4E23PBE, CU-4E27PBE, CU-5E34PBE, CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-3E23SBE, CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE, CU-3Z52TBE, CU-3Z68TBE, CU-4Z68TBE, CU-4Z80TBE, CU-5Z90TBE
Reinigingsinstructies
Voor optimale prestaties moet het apparaat regelmatig gereinigd worden. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode "H 99" weergegeven. Vraag advies aan een officiële dealer.
- Schakel de voeding uit en trek de stekker uit het stopcontact, voordat u het apparaat reinigt.
- Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken.
- Gebruik geen benzeen, verdunner of schuurpoeder.
- Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
- Gebruik geen water dat warmer is dan 40 °C / 104 °F.
Binnenunit
Sensor menselijke activiteit
Binnenunit
Veeg de unit zachtjes af met een zachte, droge doek.
Sensor menselijke activiteit
Niet op slaan, met geweld indrukken of inprikken met een scherp voorwerp. Hierdoor kan de sensor beschadigd worden of fout functioneren.
Buitenunit
Zorg ervoor dat de luchtuitlaat van de buitenunit niet wordt geblokkeerd door gevallen bladeren of sneeuw. Verwijder een eventuele verstopping van de afvoerpijp.
Luchtfilter
Eens per 2 weken
- Was/spoel de filters voorzichtig met water om schade aan het oppervlakte van de filters te voorkomen.
- Droog de filters goed in de schaduw, uit de buurt van vuur of direct zonlicht.
• Vervang beschadigde filters.
Luchtfilter verwijderen
In het apparaat plaatsen

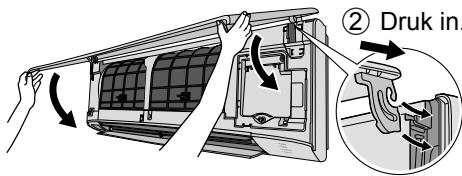

Voorpaneel
Was het voorzichtig af en droog het.
Verwijder het voorpaneel
① Maak de haken aan weerszijden los.
Goed afsluiten
① Aan beide zijden insteken.
③ Sluiten.
④ Druk aan weerszijden en in het midden van het voorpaneel.
Problemen oplossen
De volgende symptomen geven niet een defect aan.
| Symptoom | Oorzaak |
| Er komt damp uit de binnenunit. | Condensatie door koelproces. |
| Tijdens werking klinkt er geluid van stromend water. | Stromend koelmiddel in het apparaat. |
| De ruimte heeft een vreemde geur. | Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding. |
| De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch. | Zo verdrijft u de omgevingsgeur. |
| De lucht stroomt zelfs nog verder nadat het bedrijf reeds gestopt is. | Extractie van de resterende warmte uit de binnenunit (hoogstens 30 seconden). |
| Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart. | De vertraging dient ter bescherming van de compressor van de unit. |
| Er komt water/stoom uit de buitenunit. | In de leidingen vindt condensatie of verdamping plaats. |
| TIMER-indicator is altijd aan. | Nadat de timer is ingesteld, worden de instellingen dagelijks uitgevoerd. |
| Het POWER-lampje knippert in de stand VERWARMEN zonder toevoer van warme lucht (en gesloten luchtklep). | De unit staat in de ontdooistand (en AIR SWING (Luchzwenking) is ingesteld op AUTO). |
| De binnenventilator stopt af en toe tijdens verwarmen. | Onbedoeld koelen voorkomen. |
| De POWER-indicator knippert voordat de unit wordt ingeschakeld. | Dit is een initiele stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld.Wanneer de ON-timer ingeschakeld is, start het apparaat eventueel (tot 35 minuten) vóór het eigenlijke geprogrammeerde tijdpunt, om op tijd de gewenste temperatuur te bereiken. |
| Krakend geluid tijdens bedrijf. | Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat. |
| Spetterend geluid tijdens de werking. | Productie van de nanoe in de unit. |
| Stofverzameling op de muur. | Omwille van de luchtcirculatie of de statische elektriciteit die wordt opgewekt door de airconditioner. Sommige soorten behangpapier verzamelen gemakkelijk stof (u wordt aanbevolen de zone rond de airconditioner regelmatig te reinigen). |
| Tijdens de COOL/DRY-modus, stopt de binnenunit en gaat de POWER-indicator knipperen. | Het systeem is vergrendeld om alleen in de HEAT-modus te werken. |
| Verkleuring van kunststof onderdelen. | Verkleuring is afhankelijk van het materiaaltype van de kunststof onderdelen en wordt versneld bij blootstelling aan warmte, zonlicht, UV-straling of omgevingsfactoren. |
Controleer het volgende voordat u een onderhoudsmonteur belt.
| Symptoom | Controleer |
| De stand VERWARMEN/KOELEN werkt niet goed. | Stel de temperatuur correct in.Sluit alle deuren en ramen.Maak de filters schoon of vervang ze.Verwijder elke obstructie bij de lucht in- en uitlaatopingen. |
| Luidruchtig tijdens werking. | Controleer of de unit is geinstalleerd op een helling.Sluit het voorpaneel correct. |
| Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.) | Plaats de batterijen correct.Vervang zwakke batterijen. |
| Het apparaat werkt niet. | Controleer of de stroomonderbreker ontkoppeld is.Controleer of de timers zijn ingesteld. |
| Het apparaat ontvangt geen signaal van de afstandsbediening. | Controller, of de ontvanger niet geblokkeerd wordt.Het een en ander fluorescerend licht kan eventueel de signaalzender storen. Vraag advies aan een officiële dealer. |
Problemen oplossen
Als...
■De afstandsbediening ontbreekt of er is een storing opgetreden
- Het frontpaneel omhoog brengen.
- Druk een keer op de knop om het apparaat te gebruiken in de modus AUTO.
- Druk op de knop en houd deze ingedrukt totdat u 1 pieptoon hoort, laat de knop dan los om de krachtige modus KOELEN te gebruiken.
- Herhaal stap 3. Druk op de knop en houd deze ingedrukt totdat u 2 pieptonen hoort, laat de knop dan los om de krachtige modus VERWARMEN te gebruiken.
5.Nogmaals op de knop drukken om het apparaat uit te schakelen.
■De controlelampjes zijn te helder
- Om het helderheid van het scherm te dimmen kunt u 5 seconden ingedrukt houden.
■Uitvoeren van een seizoensinspectie na langdurig buiten gebruik zijn
- Controleer de batterijen van de afstandsbediening.
- Controleer dat er geen belemmering is rond de luchtinlaat en luchtuitlaat.
- Gebruik de AUTO OFF/ON-knop om de modus KOELEN/VERWARMEN te selecteren. Na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal:
KOELEN: ≥ 8 °C / 14.4 °F VERWARMEN: ≥ 14 °C / 25.2 °F
■De units zullen langere tijd niet worden gebruikt.
- Schakel de modus VERWARMEN gedurende 2 – 3 uur in. Dit is een manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.
- Schakel de voeding uit en ontkoppel.
- Verwijder de batterijen uit de afstandsbediening.
OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN
SCHAKEL DE STROOMTOEVOER UIT EN TREK DE STEKKER UIT HET STOPCONTACT en raadpleeg een bevoegde handelaar, onder de volgende omstandigheden:
- Een abnormaal lawaai tijdens de werking.
- Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.
- Er lekt water uit de binnenunit.
- De zekering springt regelmatig uit.
- De stroomdraad wordt onnatuurlijk warm.
- De schakelaars of knoppen werken niet zoals het hoort.
Problemen oplossen
Opvragen van foutcodes
Gebruik de afstandsbediening om de foutcode op te vragen, als de unit stopt en het controlelampje van de TIMER knippert.
① Houd de knop 5 seconden ingedrukt
③ Druk 5 seconden lang op de knop om de controle te stoppen
②Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode
④ Schakel de eenheid uit en deel de foutcode mee aan de geautoriseerde leverancier
- Bij bepaalde fouten moet u, als er 4 pieptonen klinken bij het opstarten, de unit opnieuw opstarten met beperkte functies.
| Weergave diagnose | Afwijking/beveiligingssysteem |
| H 00 | Geen storing in het geheugen |
| H 11 | Afwijkende communicatie binnen-/buitenunit |
| H 12 | Capaciteit binnenunit niet afgestemd |
| H 14 | Afwijking temperatuursensor luchtinlaat binnenunit |
| H 15 | Afwijking temperatuursensor compressor buitenunit |
| H 16 | Afwijking transformator buitenunit |
| H 19 | Mechanisme ventilatormotor binnenunit geblokkeerd |
| H 21 | Afwijking in werking vlotterschakelaar binnenunit |
| H 23 | Afwijking temperatuursensor 1 warmtewisselaar binnenunit |
| H 24 | Afwijking temperatuursensor 2 warmtewisselaar binnenunit |
| H 25 | Afwijking ionisatieapparaat binnenunit |
| H 27 | Afwijking luchttemperatuursensor buitenunit |
| H 28 | Afwijking temperatuursensor warmtewisselaar buitenunit |
| H 30 | Afwijking temperatuursensor afvoerleiding buitenunit |
| H 32 | Afwijking temperatuursensor 2 warmtewisselaar buitenunit |
| H 33 | Afwijking verkeerde verbinding binnen-/buitenunit |
| H 34 | Afwijking temperatuursensor warmtegeleider buitenunit |
| H 35 | Afwijking tegenstroming water binnen-/buitenunit |
| H 36 | Afwijking temperatuursensor gasleiding buitenunit |
| Weergave diagnose | Afwijking/beveiligingssysteem |
| H 37 | Afwijking temperatuursensor vloeistofleiding buitenunit |
| H 38 | Niet afgestemde binnen-/buitenunit (merkcode) |
| H 39 | Afwijkende unit of stand-byunits binnen |
| H 41 | Afwijkende aansluiting bedrading of leidingen |
| H 59 | Afwijking eco-sensor |
| H 64 | Afwijking hogedruksensor buitenunit |
| H 67 | Afwijking nanoe |
| H 70 | Afwijking lichtsensor |
| H 97 | Mechanisme ventilatormotor buitenunit geblokkeerd |
| H 98 | Beveiliging hoge druk binnenunit |
| H 99 | Vorstbescherming binnenunit |
| F 11 | Afwijking schakeling 4-wegklep |
| F 17 | Afwijking bevriezing stand-byunit binnen |
| F 90 | Beveiliging circuit vermogensfactorcorrectie |
| F 91 | Afwijking koelcircuit |
| F 93 | Afwijkende omwenteling compressor buitenunit |
| F 94 | Overshootbeveiliging uitlaatdruk compressor |
| F 95 | Hogedrukbeveiliging koeling buitenunit |
| F 96 | Oververhittingsbeveiliging voedingstransistormodule |
| F 97 | Oververhittingsbeveiliging compressor |
| F 98 | Beveiliging totale stroom |
| F 99 | Piekdetectie gelijkstroom (DC) buitenunit |
English
Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.
Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.
Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.
Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.
Voor zakengebruikers in de Europese Unie
Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.
![PANASONIC CU3Z52TBE - [Informatie over de verwijdering in andere landen buiten de Europese Unie] - 1](/content/2019/11/105875/images/f51921972714d0db465b411d8572c0f2ee5d8719e379b77586a17b8bf77b7175.jpg)
Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.
Opmerking over het batterijensymbool (beneden twee voorbeelden):
Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.
De airconditioner bevat een biocide.
Geïoniseerde lucht die door een unit in de airconditioner is geproduceerd, deactiveert bacteriën en virussen in de lucht en op oppervlakten, en belemmert de aangroei van schimmels op oppervlakten.
Actieve stoffen: hydroxylradicalen, gemaakt uit de omgevingslucht
Panasonic Corporation
