Producttype	Magnetron
Merk	Pelgrim
Model	MAG526RVS
Inhoud	25 L
Afmetingen (HxBxD)	310 x 520 x 400 mm
Gewicht	15 kg
Stroomverbruik	1200 W
Magnetronvermogen	900 W
Vermogensstanden	10
Ontdooifunctie	Ja, op gewicht of tijd
Grillfunctie	Ja
Heteluchtfunctie	Nee
Draaiplateau diameter	270 mm
Bedieningstype	Aanraking en draaiknop
Display	LED
Binnenverlichting	Ja
Kinderslot	Ja
Timer	Tot 99 minuten
Deuropening	Zijscharnier
Kleur	Roestvrij staal
Binnenbekleding	Gemakkelijk schoon te maken email
Beschikbaarheid reserveonderdelen	Ja, via Pelgrim service
Repareerbaarheid	Repareerbaar door gecertificeerde monteur
Certificeringen	CE, RoHS

Veelgestelde vragen - MAG526RVS Pelgrim

Hoe stel ik de klok in op de Pelgrim MAG526RVS?

Druk op de Klok knop, gebruik de draaiknop om uren en minuten in te stellen. Bevestig door nogmaals op Klok te drukken.

Hoe ontdooi ik voedsel met deze magnetron?

Selecteer de Ontdooi functie, voer het gewicht van het voedsel in en start. De magnetron past automatisch tijd en vermogen aan.

Kan ik metalen bakjes in de magnetron gebruiken?

Nee, metaal kan vonken veroorzaken en de oven beschadigen. Gebruik magnetronbestendig glas of keramische schalen.

Hoe reinig ik de binnenkant van de magnetron?

Veeg met een vochtige doek en een mild schoonmaakmiddel. Gebruik geen schurende middelen. De gemakkelijk schoon te maken coating helpt vlekken verwijderen.

Wat is de kinderslotfunctie en hoe activeer ik deze?

Het kinderslot voorkomt onbedoeld gebruik. Activeer door de Stop knop 3 seconden ingedrukt te houden.

Waarom verwarmt mijn magnetron niet?

Controleer of de deur goed gesloten is, de timer is ingesteld en de stroomtoevoer werkt. Als het nog steeds niet verwarmt, moet de magnetronbuis mogelijk worden vervangen.

Kan ik de grill en magnetron tegelijk gebruiken?

Ja, voor sommige modellen. Selecteer de Combi stand om beide functies te gebruiken voor bruinen en koken.

Hoe vervang ik de binnenverlichtingslamp?

Haal de stekker uit het stopcontact, verwijder de lampafdekking en vervang door een 20W/240V halogeenlamp (type G9). Neem contact op met een monteur bij twijfel.

Wat zijn de afmetingen voor inbouwinstallatie?

Zorg dat de nis minimaal 310 mm hoog, 520 mm breed en 400 mm diep is. Laat ventilatieopeningen zoals in de handleiding.

Hoe reset ik de magnetron na een stroomstoring?

Haal de stekker er 10 seconden uit en steek hem er weer in. De klok knippert; stel de klok opnieuw in zoals beschreven. Het apparaat werkt normaal.

GEBRUIKSAANWIJZING MAG526RVS Pelgrim

Het toestel identificatieplaatje bevindt zich aan de binnenzijde van het toestel. The appliance identification card is located inside the appliance.

Plak hier het toestel-identificatieplaatje. Stick the appliance identifcat on card here.

Houd, wanneer u contact opneernt met de serviceafdeling, het complete typenummer bij de hand. When contacting the service department, have the complete type number to hand.

Adressen en telfoonnummers van de serviceorganisatie vindt u op de garantieksart. You will find the addresses and phone numbers of the service organisation on the guarantee card.

Handleiding Manual

MAG526

Pelgrim

MAG526

NL

Handleiding

3-22

GB

Manual 23-42

Gebruikte pictogrammen - Used icons

Belangrijk om te weten - Important information

Tip

Inhoud

1 Uw magnetron

1.1 Toestelbeschrijving 4

1.2 Inleiding 5

2 Veiligheidsvoorschriften

Waar u op moet letten 6-7-8

3 Vóór gebruik

3.1 Vóór het eerste gebruik 9

3.2 Wat wel, wat niet 9 - 10

4 Werking

Hoe werkt de magnetron 11

5 Bediening

5.1 Koken 12-13

5.2 Ontdocien 13

5.3 Kooktips 13-14-15-16

6 Onderhoud

Houd uw toestel mooi 17

7 Storingen

Wat moet ik doen als... 18

8 Installatievoorschrift

8.3 Elektrische aansluiting

8.4 Plaatsing

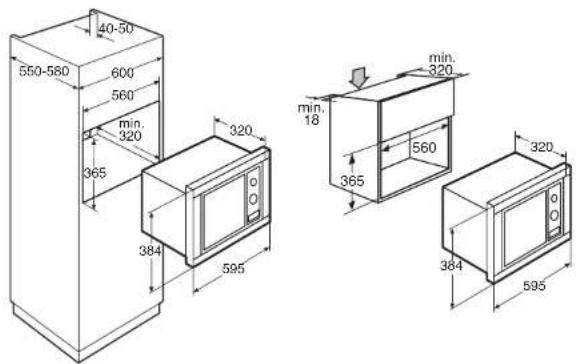

8.5 Inbouwmaten

8.6 Inbouwen

9 Bijlagen

Verpakking en toestel afvoeren

19

19

19

20

21

22

1 Uw magnetron

1.1 Toestelbeschrijving

1. Deurvergrendeling
2. Deur
3. Ruit
4. Glazen draaiplateau
5. Geleidering
6. Aandrijving
7. Bedieningspaneel
8. Vermogensinstelknop
9. Timer/gewicht-instelknop
10. Deurontgrendeling

De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau. Het draaiplateau moet met de uitsparing voor de aandrijving naar beneden geplaatst worden.

1 Uw magnetron

1.2 Inleiding

Koken in uw nieuwe magnetron is veilig en comfortabel. U zet binnen een handomdraai de lekkerste gerechten op tafel. Het toestel is uiterst simpel te bedienen, mede dankzij de automatische kook- en ontdeoiprogramma's.

In deze handleiding vindt u informatie over de installatie, veiligheid, bediening en het onderhoud van uw magnetron.

Lees eerst de gebruiksaanwijzing geheel en aandachtig door voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig voor latere raadpleging.

De handleiding dient bovendien als referentie voor de servicedienst. Plak daarom het los bijgeleverde gegevensplaatje in het daarvoor bestemde kader, achter in de handleiding. Het gegevensplaatje bevat alle informatie die de servicedienst nodig heeft om adequaat op uw vragen te reageren.

Veel kookplezier!

2 Veiligheidsvoorschriften

Waar u op moet letten

Houd rekening met onderstaande veiligheidsvoorschriften om brand, elektrische schokken, verwonding van personen en blootstelling aan microgolven te voorkomen.

Houd het toestel schoon, dit verlengt de levensduur van uw magnetron en voorkomt gevaarlijke situaties.

Deze magnetron is ontworpen voor huishoudelijk gebruik en is niet bedoeld voor professioneel gebruik of gebruik in de horeca. Gebruik dit toestel uitsluitend voor het bereiden van etenswaren. Wanneer het apparaat oneigenlijk gebruikt wordt, kan er bij defecten geen aanspraak op schadevergoeding worden gemaakt en vervalt het recht op garantie.

Voorzorgsmaatregelen om blootstellig aan hoogspanning te voorkomen •

° Levensgevaar! De ommanteling van de magnetron nooit verwijderen. Het aanraken van interne onderdelen van dit toestel kan aanzienlijke verwonding en zelfs de dood tot gevolg hebben.

° Levensgevaar! In geen geval reparaties zelf uitvoeren: Reparaties aan elektrische apparaten mogen uitsluitend door geauthoriseerde servicemedewerkers uitgevoerd worden. Het toestel nooit gebruiken met onderdelen die niet door de fabrikant zijn aanbevolen of geleverd.

Voorzorgsmaatregelen om blootstelling aan microgolven te voorkomen: •

- Let op! Schakel de magnetron nooit in met de deur open.

- Let op! Plaats geen enkel voorwerp tussen de deur van de magnetron.

- Let op! Gebruik de magnetron niet als er beschadigingen zijn aan de deur (verbogen), de deurvergrendeling, de afdichting of het hang- en sluitwerk.

Let op! • Houd deuren afdichting schoon.

- Waarschuwing! Verhitting van vloeistoffen in de magnetron kan resulteren in kookpuntvertraging. Dit houdt in dat de vloeistof pas na verwijdering uit de magnetron heftig kan gaan koken met het risico dat u zich brandt. Het effect van kookpuntvertraging kunt u opheffen door een kunststof of glazen lepeltje in de vloeistof te zetten alvorens de vloeistof op te warmen in de magnetron.

2 Veiligheidsvoorschriften

• Waarschuwing! Sluit het apparaat alleen aan op wisselstroom, op een geazd stopcontact, met een netspanning overeenkomstig met de informatie aangegeven op het typeplaatje van het apparaat.
• Waarschuwing! Maak het toestel spanningslos voordat met reparatie of schoonmaken wordt gestart. Trek de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Waarschuwing! Gebruik het toestel niet wanneer de stekker, het snoer of het toestel beschacigd is of wanneer het toestel niet (meer) naar behoren functioneert.
• Waarschuwing! Kinderen herkennen de gevaren niet die kunnen ontstaan bij het bedienen van elektrische apparatuur. Laat de magnetron daarom niet door kinderen bedienen en plaats het toestel buiten bereik van kinderen.
  • Waarschuwing! Let op met babyvoeding:
  Let op! Schud of roer de inhoud van babyflesjes of potjes babyvoeding na verwarming.
  ° Let op! Controleer de temperatuur van de voeding zorgvuldig vóór consumptie om brandwonden te voorkomen.
• Waarschuwing! Vloeistoffen of eterswaren in luchtdichte verpakking mag u alleen opwarmen indien u gaatjes in de verpakking prikt. Dit in verband met explosiegevaar.
• Waarschuwing! Let op met vocht. Gebruik het toestel daarom niet in de buitenlucht, in vochtige ruimten of in de buurt van een waterkraan. Raak het toestel niet aan met natte handen.
• Waarschuwing! Bestek en serviesgoed kan heet zijn na gebruik van de magnetron.
• Voorzichtig! Gebruik uitsluitend bestek en serviesgoed dat geschikt is voor gebruik in de magnetron (let op serviesgoed met goud- of zilverkleurige randjes).
  Let op! Verwijder metalen sluitstrips van plastic zakken alvorens deze in de magnetron te plaatsen.
• Voorzichtig! Schakel de magnetron niet in als deze leeg is. De magnetron kan zijn energie niet kwijt en kan beschadigd raken.
• Voorzichtig! Laat het toestel niet zonder toezicht achter wanneer deze in werking is.
• Voorzichtig! Houd het snoer uit de buurt van warme oppervlakken.
• Voorzichtig! Ventilatieopeningen nooit afdekken.

2 Veiligheidsvoorschriften

- Let op! Het toestel is niet bedoeld voor gebruik door kleine kinderen,

hulpbehoevenden en/of personen met gebrek aan kennis en ervaring, tenzij zijn goede begeleiding krijgen of geinstrueerd zijn in het veilig gebruiken van het toestel door een persoon die verantwoordelijk is voor hun veiligheid.

- Let op! Gebruik de magnetron alleen voor het ontdooien en bereiden van voedsel en niet voor bijvoorbeeld het drogen van kleding of papier. Deze kunnen vlam vatten.

• Let op! In geval van rook of vuur in de magnetron: Schakel de magnetron uit.
  ⁶ Houd de magnetrondeur gesloten.
  Haal de stekker uit het stopcontact.
• Let op! Gebruik geen chemicalien in dit toestel.

• Let op! Gebruik de ovenruimte niet voor opslagdoeleinden.

• Let op! Installeer de magnetron volgens het installatievoorschrift.

• Let op! Trek niet aan het snoer of het toestel om de stekker uit het stopcontact te halen.
• Let op!! Vermijd het aanraken van warme oppervlakken warneer het toestel ingeschakeld is.
• Let op! Indien het apparaat na het inschakelen niet functioneert, dan is mogelijk de zekering of de aardlekschakelaar in de meterkast uitzgeschakeld. De betreffende groep kan te zwaar zijn belast of het geïnstalleerde toestel is defect.
• Let op! Als u besluit het toestel, vanwege een defect, niet langer te gebruiken, adviseren wij u, nadat u de stekker uit het stopcontact heeft verwijderd, het snoer af te knippen. Breng het toestel naar de betreffende afvalverwerkingsafdeling van uw gemeente.

3 Vóór gebruik

3.1 Vóór het eerste gebruik

Open de deur, verwijder al het verpakkingsmateriaal en controleer de magnetron op beschadigingen. Installeer de magnetron niet als deze beschadigd is, maar neem contact op met uw leverancier.

Verwijder de beschermfolie van de ommanteling.

Reinig de ovenruimte en het toebehoren met een vochtige doek. Gebruik geen schuurmiddel of sterk geurende schoonmaakmiddelen.

Plaats de geleidering in het midden van de ovenruimte. Leg het draaiplateau op de geleidering met de uitsparing voor de aandrijving naar beneden. De magnetron mag niet gebruikt worden zonder geleidering en draaiplateau.

Test de magnetron op juiste werking. Plaats een glas water in de ovenruimte. Schakel de magnetron een minuut in op de hoogste stand (stel 800 Watt in met de vermogensinstelknop en stel 1 minuut bereidingstijd in met de timer/gewichtinstelknop). Het water moet na all oop heet zijn.

3.2 Wat wel, wat niet

Als de magnetron ingeschakeld is, mag de deur geopend worden; de magnetron schakelt automatisch uit en de ingestelde tijd wordt stilgezet.

De magnetron is niet geschikt voor:

het inmaken van etenswaren;

het verhitten van frituurolie;

het koken van eieren in de schaal in verband met explosiegevaar (ook nadat de magnetron uitgeschakeld is).

3 Vóór gebruik

Niet alle materialen mogen in de magnetron. In de tabel hieronder wordt aangegeven welke materialen u wel en niet mag gebruiken.

Voorzichtig! • Gebruik uitsluitend bestek en serviesgoed dat geschikt is voor gebruik in de magnetron (let op serviesgoed met goud- of zilverkleurige randjes).

Let op! Verwijder metalen sluitstrips van plastic zakken alvorens deze in de magnetron te plaatsen.

Materiaal	Toegestaan
Papier	Ja
Aluminiumfolie	Ja
Huishoudfolie	Ja
Aluminium bakjes	Nee
Diepvries/magnetron servies	Ja
Hittebestendig plastic	Ja
Ongeglazuurd aardewerk	Nee
Geglazuurd aardewerk	Ja
Metalen kookgerei	Nee
Normaal glas	Ja
Pyrex, ander ovenvast glas en keramiek	Ja
Serviesgoed met metaalhoudende sierrand	Nee
Metalen sluitstrip	Nee
Kwikthermometer	Nee
Afgesloten pot	Nee
Fles met nauwe hals	Nee
Braadzakken	Ja

4 Werking

Hoe werkt de magnetron

Een magnetron is een kooktoestel dat door middel van microgolven voedsel verhit. Microgolven zijn elektromagnetische golven, net zoals radio- en tv-golven. Een radio zet deze golven om in geluid. In een magnetron worden de golven omgezet in warmte.

De warmte ontstaat doordat de microgolven water- en vetmoleculen, die altijd in voedsel aanwezig zijn, snel laten bewegen. Hierdoor schuren de moleculen snel langs elkaar en ontstaat er wijving. Deze wijving vercorzaakt warmte (wrijf maar eens snel met uw handen langs elkaar).

De magnetron verhit voedsel zeer intensief, omdat de golven direct het voedsel binnendringen. De golven warmen dus niet alleen de butenkant van het gerecht op -zoals bij de traditionele manier van koken het gevalis-, maar dringen door tot de kern. Ten opzichte van de conventionele manier van koken is de bereidingstijd bij kleine hoeveelheden voedsel veel korter.

Magnetronvermogens

Deze magnetron heeft vijf vermogensstanden, het maximale vermogen is 800 W. In de onderstaande tabel zijn de vermogensstanden weergegeven:

Vermogen Watt	Gerecht
Hoog 800		- Water koken, opwarmen- Koken van kip, vis en groenten
Midden hoog 620	Opwarmen	- Koken van paddestoelen en schaaldieren- Koken van gerechten die ei en kaas bevatten
Midden 440		- Koken van rijst en soep
Midden laag 260		- Ontdocoien- Chocola en boter smelten
Laag 140		- Ontdocoien van kwetsbare gerechten- Ontdocoien van onregelmatig gevormde gerechten- Consumptie ijs zacht maken- Laten rijzen van deeg

5.1 Koken

Waarschuwing! • Verhitting van vloeistoffen in de magnetron kan resulteren in kookpuntvertraging. Dit houdt in dat de vloeistof pas na verwijdering uit de magnetron heftig kan gaan koken met het risico dat u zich brandt. Het effect van kookpuntvertraging kunt u opheifer door een kunststof of glazen lepeltje in de vloeistof te zetten alvorens de vloeistof op te warmen in de magnetron.

Waarschuwing! • Let op met babyvoeding:

Let op! Schud of roer de inhoud van babyflesjes of potjes babyvoeding na verwarming.

° Let op! Controleer de temperatuur van de voeding zorgvuldig voor consumptie om brandwonden te voorkomen.

Waarschuwing! • Bestek en serviesgoed kan heel zijn na gebruik van de magnetron.

Open de deur. Plaats het gerecht op het draaiplateau. 1. Sluit de deur.

1. Stel het gewenste vermogen in met de vermogensinstelknop. Afhankelijk van het soort gerecht kiest u een hoger of lager vermogen (zie hiervoor de tabel met magnetronvermogens).

2. Stel de gewenste bereidingstijd in met de timen/gewichtinstelknop. De magnetron schakelt in. Aan het eind van de bereidings- tijd hoort u een geluidssignaal en dooft de ovenlamp. De magnetron schakelt uit.

Let op: Het toestel schakelt in zodra u de timer/gewichtsinstelknop van de 0-positie draait.

Tips

- Draai de timer/gewicht instellknop eerst iets voorbij de gewerste bereidingstijd en vervolgens terug naar de juiste bereidingsduur om deze nauwkeurig in te stellen. - Controleer het gerecht tijdens de bereidingstijd. Druk op de ontgrendelingsknop om de deur te openen. De magnetron schakelt uit. De gemaakte instellingen en de resterende bereidingstijd blijven bewaard. Als u de deur sluit schakelt de magnetron weer in.

5 Bediening5 Bediening

Opmerking

Zie pagina 13 t/m 16 voor kooktips en informatie over gerechten.

5.2 Ontdooien

In de magnetron kunt u gerechten snel en veilig ontdooien. Ten opzichte van koken kost ontdooien in de magnetron wel meer tijd. Controleer het gerecht tijdens het ontdooiproces. Draai het minimaal een keer om en verwijder (indien mogelijk) reeds ontdood voedsel.

1. Stel de vermogensinstelknop in op defrost.

2. Stel de timer/gewichtinstelknop in op het juiste gewicht. Aan het eind van de ontdooitijd hoort u een geluidssignaal en dooft de overlamp.

Let op: Het toestel schakelt in zodra u de timer/gewichtsinstelknop van de 0-positie draait.

5.3 Kooktips

5.3.1 Opwarmen en koken

• De magnetron verwarmt altijd met dezelfde intensiteit. Hoe meer u in de magnetron plaatst, des te langer de kooktijd.
• Vlakke en platte gerechten zijn sneller warm dan smalle, hoge gerechten.
• Gerechten afdekken met magnetronfolie of een passende deksel voorkomt spetteren, verkort de gaartijd en helpt de vochtigheidsgraad te behouden. Na all oop de folie of het deksel voorzichtig verwijderen.
  ° Let op! De vrijkomende stoom kan zeer heet zijn!
• Gerechten die snel uitdrogen eventueel bevochtigen. Zet aardappels en groenten eerst even in koud water voordat u ze in de magnetron plaatst. Hiermee voorkomt u dat er zich een velletje op vormt:
• Voor een gelijkmatig resultaat kunt u het beste gerechten één- tot tweemaal roeren of keren.

Kies voor het opwarmen van reeds bereide gerechten altijd de hoogste magnetronstand.

Bij het koken hoelt u maar weinig water, zout en kruiden te gebruiken. Zout kunt u het beste na af oop toevoegen. Hiermee voorkomt u dat het vocht aan het gerecht wordt ontrokken.

Nadat de magnetron is uitgeschakeld gaart het gerecht nog enige tijd na. Houd hier • rekening mee door het gerecht niet te lang op te warmen.

- Let op! Plaats, bij het opwarmen van kleine hoeveelheden poedervormige producten (zoals bij het drogen van kruiden), altijd een bekertje water in de magnetron. Anders bestaat er, door de geringe hoeveelheid, kans op zelfontbranding.

5.3.2 Ontdooien

• Ontdooi grote compacte stukken altijd met behulp van het ontdooi programma. Doordat het gerecht geleidelijk en gelijkmatig ontdooit, loopt u niet de kans dat de buitenkant uitdroogt terwijl de kern nog bevroren is.
• Om het ontdoorproces sneller te laten verlopen, wordt aanbevolen om het gerecht na enige tijd in stukken te verdelen.
• Las, bij grote stukken vlees en compacte gerechten, tweemaal een pauze in.
• Bij het ontdooien van onregelmatig gevormde gerechten kunt u dunne delen na de helft van de ontdooitijd afdekken of omwikkelen met aluminiumfolie.

5.3.3 Factoren die van invloed zijn op het kookproces

• De temperatuur van ingrediënten is van invloed op de bereidingstijd. Een koude maaltijd heeft een langere kooktijd nodig dan een maaltijd op kamertemperatuur.
• Lichte, poreuze gerechten garen sneller dan zware en massieve gerechten, zoals stoofgerechten of rollades. Let op bij het bereiden van lichte, poreuze gerechten. De randen worden snel droog en taai:
• Kleine gerechten worden gelijkmatiger verwarmd als u ze los van elkaar, liefst cirkelvormig, in de magnetron plaatst.
• Botten en vet geleiden hitte beter dan vlees. Aluminiumfolie blokkeert de magnetrongolven. Door dunnere gedeelten van gerechten (zoals kippenpoten en -vleugeltjes) af te dekken voorkomt u dat ze te snel garen.
• Magnetrongolven dringen tot ongeveer 3 cm in het gerecht door. De kern van dikke gerechten wordt verhit doordat de warmte zich van het verwarmde deel (de buitenkant) naar binnen verspreidt.

5 Bediening5 Bediening

Vlees en gevoelte dat langer dan een minuit of 15 in de magnetron gekookt wordt, • bruint lichtjes. Gerechten die korter bereid worden kunt u van te voren insmeren met een 'bruinende' saus, zoals Worcestershire saus, sojaolie of barbecue saus. Vetvrij papier voorkomt spetteren en helpt warmte vast te houden. •

5.3.4 Basistechnieken

Plaatsen

Plaats dikkere stukken aan de buitenkant op het draaiplateau. Gerechten die aan de buitenkant op het draaiplateau geplaatst worden ontvangen de meeste microgelven.

Roeren

Door gerechten regelmatig te roeren verspreidt u de opgeslagen warmte. Roer altijd van buiten naar binnen, aangezien de buitenkant van het gerecht altijd het eerste warm wordt.

Omdraaien

Grote, dikke gerechten regelmatig omdraaien. Ze garen dan regelmatiger en sneller.

Prikken

Gerechten met een vel of schaal, zoals eierdooiers, schaaldieren en fruit, barsten open in de magnetron. Voorkom dit door er van te voren enkele keren met een vork of satéprikker in te prikken.

Controleren

Gerechten garen snel. Controleer ze daarom regelmatig. Haal gerechten net voordat ze gaar zijn uit de magnetron.

Nagaren

Last gerechten, nadat u ze uit de magnetron hebt gehaald, over het algemeen 3 tot 10 minuten afgedekt staan. De gerechten garen dan na. Gerechten met een droge korst, zoals cake, niet afdekken.

Invriezen

Bij het invriezen kunt u al rekening houden met het ontdocien in de magnetron, door geen aluminiumfolie of -bakjes te gebruiken en door plattere porties in te vriezen.

5.3.5 Koken van groente

Gebruik indien mogelijk verse groenten. Als groenten al wat slap zijn geworden • dcordat ze te lang gelegen hebben kunt u ze een tijdje in koud water leggen, zodat ze zich weer vol kunnen zuigen.

Gebruik voor het koken van groante een ruime schaal, zodat de schaalbodem bedekt wordt met een niet al te dikke laag.

Kook groente bij voorkeur met aanhangend water.

Dek de schaal altijd af met een deksel of magnetronfolie.

Voeg geen zout toe. De van nature in de groente aanwezige zouten geven meestal • voldoende smaak. Indien u toch zout toe wilt voegen, doe dat dan na het koken.

Kook groente zo kort mogelijk. Houd rekening met het nagaren.

- Controleer met een satéprikker of vork of de groente gear is.

5.3.6 Koken van vis

Vis moet geleidelijk gaar worden. Schakel daarom bij dunne vissen, vette vissen of kleine porties het vermogen in op 260 Watt. In andere gevallen kunt u het vermogen gerust iets hoger instellen. Houd wel rekening met nagaren. Vis is gaar als het vlees ondoorschijnend is geworden.

6 Onderhoud5 Bediening

Houd uw toestel mooi

Reinig de binnen- en butenzijde regelmatig; gebruik een sopje van afwasmiddel • en maak de oven met een droge doek goed droog. Zorg dat de afdekking van de microgolfverdeler (rechterzijde van de ovenruimte) schoon is. Vervuiling van de afdekking kan leiden tot vonkvorming.

Reinig de binnenzijde direct na gebruik. Verwijder overgekookt vocht en • voedselresten met een vochtige doek. Achtergebleven kruimels en vocht absorberen microgolven en verlengen de kooktijd.

Reinig het toebehoren regelmatig; gebruik een sopje van afwasmiddel met een • borstel en maak het toebehoren met een droge doek goed droog. Het toebehoren mag ook in de vaatwasmachine.

Geurtjes verdwijnen als u een glas azijn of water met citroen in de ovenruimte zet. Schakel de magnetron gedurende twee minuten in op vol vermogen. Daarna afnemen met een vochtige doek.

7 Storingen 8 Installatievoorschrift

Wat moet ik doen als...

Als de kockresultaten niet naar wens zijn, er vonken overspringen in de magnetron, de magnetron niet start etc., probeer dan eerst zelf de oorzaak van de storing te vinden voordat u de servicedienst belt.

Controleer:

Zit de stekker in het stopcontact?

Is de deur goed gesloten?

Is het vermogen en de bereidingsduur goed ingesteld?

Staan er voorwerpen in de magnetron die er niet thuishoren?

Is het juiste keukengerei gebruikt? •

Zijn de geleidering en het draaiplateau in de magnetron?

Zijn de ventilatie-openingen niet geblokkeerd? •

Is het voedsel voldoende ontdooid? •

Is het voedsel tijdens de bereiding gekeerd of geroerd? •

Op het gegevensplaatje aan de binnenzijde van het toestel worden de totale aansluitwaarde, de vereiste spanning en de frequentie aangegeven.

8.2 Productspecifi caties

Afmetingen toestel (bxdxh)	595 x 340 x 384 (incl. frame)
Magnetron inhoud 20 liter
Diameter draaiplateau	245 mm
Netvoeding	230 V / 50 Hz
Aansluitwaarde	1250 W
Magnetronvermogen	800 W

8.3 Elektrische aansluiting

Voor dit toestel is een netvoeding vereist van 230V, 50 Hz wisselstroom. Het toestel heeft een netsroer voorzien van aardeverbinding.

Let op! Voor veilig gebruik is het noodzakelijk dat het toestel correct gezaard is. Sluit het toestel nooit aan op gelijkstroomvoeding. Verkeerd gebruik kan elektrische schokken tot gevolg hebben:

8.4 Plaatsing

• Levensgevaar! De ommanteling van de magnetron nooit verwijderen. Het aanraken van interne onderdelen van dit toestel kan aanzienlijke verwonding en zelfs de dood tot gevolg hebben.
• Plaats de magnetron op een stevige en vlakke ondergrond.
  Zorg voor voldoende ventilatie rondom de magnetron. Houd aan de achterzijde en zijkanten minimaal 10 cm ruimte vrij.
• Dek de ventilatie-openingen niet af.
• Verwijder de stelvoetjes nooit.
• Plaats de magnetron niet in de buurt van wamtebronnen.
• Zend- en ontvangstapparatuur zoals radio's en televisietoestellen kunnen de werking van de magnetron beïnvloeden.

8 Installatievoorschrift

8.5 Inbouwmaten

8 Installatievoorschrift

8.6 Inbouwen

Plaats het inbouwraam A om de magnetron en zet het vast met de vier bijgeleverde 1. schroeven.

Schuif de magnetron voorzichtig een eindje in de kast. Draal aan stelschroef B totdat 2, er nog 1 mm ruimte over is tussen de schroef en de bovenkant van de inbouwruimte. Schuif de magnetron nu helemaal in de kast en zorg ervoor dat de magnetron in het midden staat. Met de vier stelvoetjes aan de onderkant van de magnetron kunt u de magnetron eventueel nog in hoogte verstellen.

Open de deur en schroef (met bijgeleverde schroef) de magnetron vast.3. Plaats tot slot het afdekdoje over de schroef. 4.

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn karton; • polyathyleenfolie (PE); • CFK-vrij polystyreen (PS-hardschuim). •

Deze materialen dient u op verantvoorde wijze en conform de overheidsbepalingen af te voeren.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbol van een doorgskruiste vulnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewene huisvuil mag worden gevoegd. Het toastel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Table of contents

1 Your microwave oven 1.1 Appliance description 24 1.2 Introduction 25
