Тип на производ	Електричен бојлер
Модел	TGRH80
Бренд	Gorenje
Капацитет	80 литри
Напојување	220-240V, 50Hz
Грејна моќност	2000 W
Макс. температура на вода	75 °C
Тип на инсталација	Вид монтиран, вертикален
Димензии (висина × дијаметар)	890 × 440 mm
Тежина (празен)	24 кг
Класа на енергетска ефикасност	C
Потрошувачка на енергија во мирување	1,5 W
Термостат	Прилагодлив, со безбедносен прекинувач
Сигурносен вентил	Вклучено
Заштита од корозија	Магнезиум анода
Изолација	Полиуретанска пена, 50 мм
Одржување	Годишен преглед и замена на магнезиум анода
Достапност на резервни делови	Термостат, греен елемент, сигурносен вентил, магнезиум анода
Гаранција	2 години (делови и работа)

Frequently Asked Questions - TGRH80 GORENJE

Колкав е капацитетот на бојлерот Gorenje TGRH80?

Бојлерот Gorenje TGRH80 има капацитет од 80 литри, погоден за домаќинство од 2-3 лица.

Како да го инсталирам бојлерот?

Инсталацијата треба да ја изврши квалификуван професионалец. Бојлерот треба да се монтира вертикално на ѕид, со соодветно растојание и приклучок на водоснабдувањето и електричното коло.

Како да ја прилагодам температурата на водата?

Температурата се прилагодува со копчето за термостат на предната плоча. Опсегот обично е од 35°C до 75°C. Не надминувајте 75°C за да избегнете изгореници.

Колку често треба да ја заменувам магнезиум анодата?

Магнезиум анодата треба да се проверува годишно и да се заменува на секои 2-3 години за да се спречи корозија.

Кои безбедносни карактеристики ги има TGRH80?

Вклучува сигурносен вентил за ослободување на преголем притисок, термички прекинувач за спречување на прегревање и прилагодлив термостат.

Како можам да заштедам енергија со овој бојлер?

Поставете го термостатот на 60°C за оптимална ефикасност, изолирајте ги цевките и користете го бојлерот во часови надвор од шпицот ако е можно.

Кое редовно одржување е потребно?

Годишно, проверете го сигурносниот вентил и прегледајте ја магнезиум анодата. Испразнете го и исплакнете го резервоарот на секои 1-2 години за да го отстраните талогот.

Кои се димензиите и тежината на бојлерот?

Димензиите се 890 mm висина × 440 mm дијаметар, а тежи приближно 24 kg празен.

Дали бојлерот е погоден за подрачја со тврда вода?

Да, но во подрачја со тврда вода, отстранувањето на камен може да биде потребно почесто. Магнезиум анодата помага да се заштити од наслаги од камен.

Каде можам да најдам резервни делови за TGRH80?

Резервни делови како термостат, греен елемент, сигурносен вентил и магнезиум анода се достапни од овластени сервисни центри на Gorenje.

КОРИСНИЧКИ ПРИРАЧНИК TGRH80 GORENJE

Упатства за употреба

28

WARNINGS

⚠️ Апаратот можат да го употребуваат деца на возраст од 8 години и постари и лица со намалени физички, психички или ментални способности или со недостаток на искусства, односно знаење, доколку се под надзор или се поучени за употреба на апаратот на безбеден начин и ги разбираат можните опасности.

⚠️ Децата не смеат да си играат со апаратот.

Чистење и одржување на апаратот не смеат да го вршат деца без надзор.

Вградувањето мора да биде изведено во согласност со важечките закони и според упатствата на производителот. Мора да биде изведено од стручно оспособен монтер.

Во случај на затворен систем под притисок, на доводната цевка за вода на греалката за вода (бојлерот) при приклучувањето задолжително треба да се вгради сигурносен вентил со номинален притисок од 0,6 МРа (6 бари), 0,9 МРа (9 бари) или 1,0 МРа (10 бари) (видете го запишаното на таблицата за идентификација), кој оневозможува зголемување на притисокот во котелот за повеće од 0,1 МРа (1 бар) над номиналниот.

⚠️ Од одводниот отвор на безбедносниот вентил може да капи вода. Заради тоа, одводниот отвор мора да биде отворен на атмосферски притисок.

⚠️ Испустот на безбедносниот вентил мора да биде насочен во насока надолу и на простор каде што нема да замрзнува.

За правилно работење на сигурносниот вентил, треба периодично да се врши контрола, да се отстрани бигорот и да се провери да не е блокиран сигурносниот вентил.

Помеѓу греалката за вода (бојлерот) и сигурносниот вентил не е дозволено да се вградува вентил за затворање, затоа што со тоа се оневозможува притисната безбедност на греалката за вода (бојлерот)!

Греалката за вода е заштитена во случај на откажување на работниот термостат со додатна топлотна заштита. Во случај на откажување на термостатот, во согласност со безбедносните стандарди, водата во греалката за вода (бојлерот) може да достигне температура до 130 °C. При изведувањето на водоводните инсталации, задолжително треба да се земе предвид дека е можно да дојде до наведените температурни преоптоварувања.

⚠️ Ако сакате греалката за вода (бојлерот) да ја исклучите од електричната мрежа, мора да ја испуштите водата од греалката за вода поради опасност од замрзнување.

Водата од греалката за вода (бојлерот) истекува низ доводната цевка во котелот. За таа намена се препорачува да се вгради Т-член со испустен вентил помеѓу безбедносниот вентил и доводната цевка.

Ве молиме да не ги поправате сами евентуалните оштетувања на греалката, туку за тоа да го известите најблискиот овластен сервис.

Нашите производи се опремени со компоненти кои што не се штетни за животната средина и здравјето и се изработени со можност што поедноставно да се расклопат и рециклираат во последната фаза од нивниот работен циклус.

Со рециклирањето на материјалите ја намалуваме количината на отпад и ја намалуваме потребата од производство на основни материјали (на пример метали), што бара огромна енергија и предизвикува испуштање штетни материи. Со постапките на рециклажа ја намалуваме потрошувачката на природни ресурси, бидејки на тој начин можеме повторно да ги вратиме отпадните делови од пластика и метали во различни производни процеси.

За повеće информации во врска со системот за фрлање отпадоци посетете го својот центар за исфрлање на отпадоците или трговецот каде што бил купен производот.

Почитуван купувачу, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ! ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Греалката е изработена согласно важечките стандарди и уредно испробана и за неа се издадени сертификат за безбедност и сертификат за електромагнетна компатибилност. Неговите основни технички характеристики се наведени на идентификациската таблица, залепена на дното на греалката за вода во близина на прилучната цевка. Приклучувањето на бојлерот на електричната или водоводната мрежа може да го изврши само оспособено стручно лице. Интервенирањето во неговата внатрешност поради поправки, отстранување бигор или поради проверка или замена на антикорозивната заштитна анода, може да го врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Вградете ја греалката што поблиску до изливното место. Доколку греалката ја вградите во просторот каде што се наоға кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандартдот IEC 60364-7-701 (VDE 0100, Teil 701). Прицврстете ја на сидот со сидни завртки со номинална дебелина од најмалку 8 mm. Сидовите и таваните со мала носивост треба соодветно да ги зајакнете на местото каде што ѐе ја прикачите греалката. Греалките прицврстувајте ги на сидот само хоризонтално (види сл. 1).

	A	B	C	D
TGRH 50	572	25	185	145
TGRH 80	778	122,5	190	345
TGRH 100	938	192,5	200	495
TGRH 120	1093	265	205	645

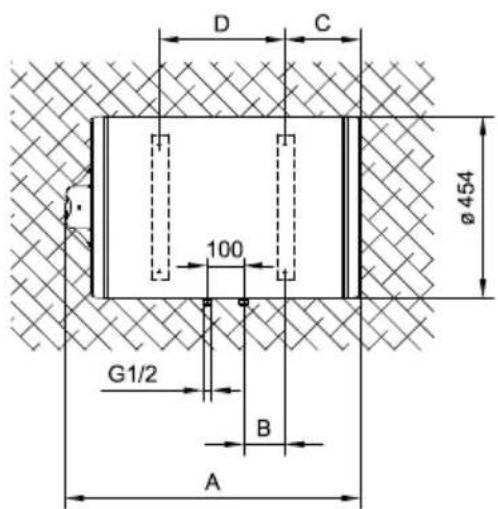

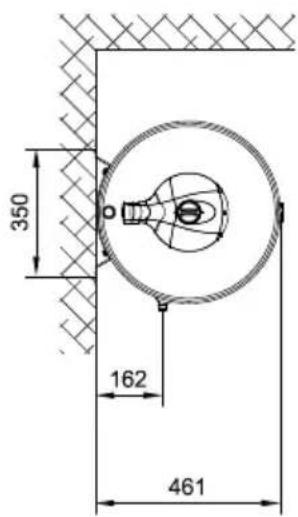

Приклучни и монтажни димензии на греалката [мм]

Сл. 1: Хоризонтално поставување на сид

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладната вода е означено со сина боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приключите на водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви овозможува одземање вода на повеće места. Отворениот систем што не е под притисок овозможува одведување на водата само од едно одводно место. Со оглед на одберениот систем на приклучување треба да вградите соодветна батерија за мешање.

За приклучување на затворен систем под притисок (сл. 2), на потрошувачкото место треба да се употребат батерии за мешање на водата под притисок. На доводната цевка, заради овозможување безбедност при работата на греалката за вода (бојлерот), треба да се вгради сигурносен вентил или сигурносна група, кои спречуваат зголемување на притисокот во котелот за повеće од 0,1 МРа (1 бар) над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок. Поради зголемувањето на водата при греењето, во котелот се зголемува притисокот до границата што ја дозволува сигурносниот вентил. Бидејки враćањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капење вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги спроведете во одводот со помош на посебна инка која Ѽе ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во местото каде што не замрзува.

Доколку сакате да избегнете капење на водата од сигурносниот вентил, на доводната цевка на греалката за вода (бојлерот) мора да се вгради

експанзионен сад со волумен од најмалку 5% од волуменот на греалката за вода (бојлерот).

За правилна работа на сигурносниот вентил треба да се вршат повремени контроли за да се отстрани бигорот и да се провери дека не е блокиран сигурносниот вентил.

При проверката треба со поместување на рачката или со одвртување на бурмата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

Во случај на отворен систем под притисок (сл. 3), на доводот на вода во греалката за вода (бојлерот) треба да се вгради неповратен вентил кој спречува истекување вода од котелот кога во мрежата їе снема вода. Кај тој систем за приклучување е довольно да се вгради и проточна мешална батерија. Поради зголемувањето на водата при греењето се зголемува волуменот, што предизвикува појава на капење вода на одливната цевка на мешалната батерија. Силното затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капење вода, но може да предизвика расипување на мешалната батерија.


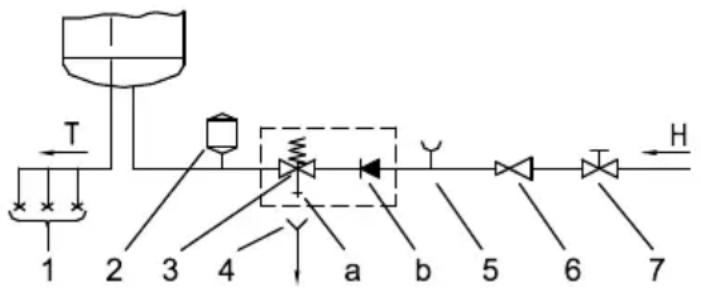

Сл. 2: Затворен систем (со притисок)

Сл. 3: Отворен систем (прелевен)

Легенда:

1 - Батерија за мешање
2 - Експанзионен сад
3 - Сигурносен вентил

а - Пробен вентил

б - Неповратен вентил

4 - Одливник со приклучок на одвод
5 - Пробна наставка

6 - Редукциски вентил за притисок
7 - Затворен вентил
8 - Неповратен вентил
9 - Проточна батерија за мешање

Н - Ладна вода

T - Топла вода

Помеѓу греалката за вода (бојлерот) и сигурносниот вентил не е дозволено да се вградува вентил за затворање затоа што со тоа се оневозможува заштита од притисок на греалката за вода (бојлерот)!

Греалката можете да ја приключите на куќната водоводна мрежа без редукциски вентил доколку притисокот во мрежата е понизок од номиналниот притисок. Ако притисокот во мрежата го надминува номиналниот притисок, треба задолжително да се вгради редукциски вентил.

Пред да се приклучи на електричната мрежа, греалката за вода (бојлерот) задолжително треба претходно да се наполни со вода!

Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред прилучувањето во електричната мрежа, во грејачот треба да се вгради врвка за приклучување, со минимален пречник од 1,5 мм ^2 (H05VV-F 3G 1,5 мм ^2 ), а за тоа мора да го отстраните заштитниот капак.

Во електричната инсталација мора да биде вградена подготовка за разделување на сите полови во согласност со националните закони за инсталација.

Сл. 4: Отстранување на заштитниот капак

Легенда: 230 V\~

1 - Приклучна спојка

N L 2

2 - Термостат и двополен топлотен осигурувач

3 - Грејач

4 - Контролна ламбичка

L - Фазен спроводник

N - Неутрален спроводник

- Заштитен спроводник

3

Сл. 5: Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: пред секое навлегување во нејзината внатрешност треба греалката задолжително да ја исключите од електричната мрежа. Работите може да ги изведува само оспособено стручно лице!

УПОТРЕБА И ОДРЖУВАЊЕ

После приклучувањето на водоводната и електричната мрежа, греалката е подготвена за употреба. Со вртење на копчето на термостатот што се наога на долната страна на заштитниот капак, ја бирате саканата температура на водата помеѓу 25 °C и 70 °C. Препорачуваме подесување на копчето на положбата "есо". Таквото подесување е најштедливо: температурата на водата će биде приближно 55 °C, а излачувањето на бигорот и загубата на топлината će бидат помали во споредба со подесувањата на повисока температура. За време на работењето на електричната греалка може да се слуша и звук во греачот.

Работењето на електричната греалка го покажува контролната сијаличка. На предната страна, греачот има биметален термометар што се подесува во насоката на движењето на казалките на саатот кога во греачот е присутна топлата вода. Доколку греалката не мислите да ја користите подолго време, треба неговата содржина да ја заштитите од замрзнување на таков начин што струјата нема да ја исклучите, а копчето на термостатот ѐе го подесите на положбата "*". При тоа подесување, греалката ѐе ја одржува температурата на водата на приближно 10 °C.

Ако сакате да ја исключите греалката за вода (бојлерот) од електричната мрежа, мора да ја испуштите водата од бојлерот поради опасност од замрзнување. Водата од греалката за вода (бојлерот) истекува низ доводната цевка на бојлерот. За таа намена се препорачува да се вгради посебен Т-член со испустен вентил помеѓу безбедносниот вентил и доводната цевка. Пред празнење, греалката треба да се ислучи од електричната мрежа и да се отвори рачката за топла вода на приключената батерија за мешање и да истече топлата вода. Откако ќе се излади водата во греалката, се затвора вентилот за довод на ладна вода и се одвртува свитливата цевка на одводот за топла вода на греалката. Сега грејалката може да се испразни преку испусниот вентил на доводната цевка. По испразнувањето на водата низ доводната цевка, во греалката за вода (бојлерот) останува мала количина на вода. При повторното полнење на греалката за вода (бојлерот) со вода, препорачуваме да ја отворите рачката за топла вода на мешалната батерија и да пуштите водата да тече најмалку 2 минути низ одводната цевка на мешалната батерија (млазот нека биде рамномерен, средна јачина, дебелина на пенкало).

Надворешноста на греалката за вода (бојлерот) чистете ја со мека крпа и разредени средства за чистење наменети за чистење мазни лакирани површини. Не употребувајте средства за чистење кои содржат алкохоли или абразивни средства.

Со редовни сервисни прегледи ќе овозможите исправно работење и долг век на употреба на греалката за вода (бојлерот). Гаранцијата за корозијата на котелот важи ако сте ги извршиле пропишаните редовни прегледи за истрошеност на заштитните аноди. Периодот помеѓу поединечните редовни прегледи не смее да биде подолг од наведеното во гарантната изјава. Прегледите мора да ги изведуваат овластени сервисери кои ќе ви го евидентираат прегледот во гарантниот лист за производот. Со прегледот се прегледува истрошеноста на антикорозивната заштитна анода и по потреба се чисти бигорот што се набира во внатрешноста на бојлерот, во зависност од квалитетот, количината и температурата на потрошената вода.

Не поправајте ги сами евентуалните дефекти на греалката за вода (бојлерот), туку за нив известете ја најблиската сервисна служба.

Тип		TGRH 50	TGRH 80	TGRH 100	TGRH 120
Зафатнина	[I]	50	80	100	120
Кол. на мешана вода при 40 °C	[I]	80	130	174	210
Номинален притисок	[MPa(bar)]	0,6 (6) / 0,9 (9) / 1,0 (10)
Тежина/наполнето вода	[kg]	21/71	27/107	31/131	35/155
Антикорозивна заштита на котелот емајлирано / Mg анода		• / •	• / •	• / •	• / •
Јакост на електричната греалка	[W]	2000
Приклучен напон	[V~]	230
Заштитна класа		I
Степен на заштита		IP23
Време за загревање од 10°C до 65°C	[h]	1^38	2^37	3^16	3^55
