3210 CA - одвртувач SKIL - Бесплатен кориснички прирачник

Тип на производ	Бежичен ударен одвртувач
Марка	Skil
Модел	3210 CA
Максимален вртежен момент	140 Nm (тврдо завртување според ISO 5393)
Брзина без оптоварување	Променлива (0 до 3000 врт/мин приближно)
Насока на вртење	Обратна (лево/десно)
Напојување	Литиум-јонска батерија (модел BR1*31****)
Препорачан полнач	SKIL CR1*31****
Тип на стегач	Заклучувачка втулка за хексагонални врвови 1/4" (6.35 mm)
LED светло	Да, вградено за осветлување на работната површина
Индикатор за наполнетост на батеријата	Да, на блокот на батеријата
Појасна копча	Да, обезбедена и отстранлива
Заштита на батеријата	Да (против преоптоварување, прекумерна температура и длабоко празнење)
Работен температурен опсег	-20°C до +50°C
Ниво на звучен притисок	94,5 dB(A) (несигурност K=3 dB)
Ниво на акустична моќност	105,5 dB(A) (несигурност K=3 dB)
Вибрации (триаксијален векторски збир)	14,5 m/s² (несигурност K=1,5 m/s²)
Тежина (со батерија)	Приближно 1,2 kg
Димензии (Д x Ш x В)	Приближно 180 x 60 x 60 mm
Одржување и чистење	Редовно чистете ги отворите за вентилација откако ќе ја отстраните батеријата
Безбедност	Се препорачува носење заштитни очила; не изложувајте на дожд; прочитајте го упатството за употреба
Гаранција	Според условите на SKIL (видете www.skil.com)

Frequently Asked Questions - 3210 CA SKIL

Како да го смените врвот на одвртувачот Skil 3210 CA?

За да го смените врвот, турнете ја заклучувачката втулка C напред, извадете го искористениот врв, вметнете го новиот врв (со топчест заптивка) во носачот, а потоа отпуштете ја втулката за да го заклучите. Користете само соодветни врвови.

Како да ја промените насоката на вртење?

Користете го прекинувачот B кој се наоѓа на алатот. Сменете ја насоката само кога алатот е целосно запрен. Индикаторот D го покажува избраниот правец.

Како да го проверите нивото на наполнетост на батеријата?

Притиснете го копчето за индикација H кое се наоѓа на батеријата. Соодветните светла светат за да го покажат остатокот на наполнетост.

Што да правите ако алатот не се вклучува?

Проверете дали батеријата е правилно поставена и наполнета. Осигурете се дека прекинувачот за насока на вртење B е правилно вклучен налево или надесно. Ако алатот се уште не се вклучува, батеријата може да е премногу топла/студена или празна; оставете ја да се излади или наполнете ја.

Како да ја прикачите појасната копча?

Појасната копча G се прицврстува за алатот со помош на испорачаната завртка. Следете ги упатствата од прирачникот за правилно поставување.

Која батерија можам да ја користам со Skil 3210 CA?

Користете само SKIL батерија модел BR1*31**** или препорачани компатибилни батерии. Не користете други батерии, бидејќи тоа може да го оштети алатот или да претставува ризик.

Може ли да користам стандардни врвови без топчест заптивка?

Се препорачува да користите врвови со топчест заптивка. Другите врвови може да се користат со држач за врвови опремен со топчест заптивка. Не користете врвови со оштетен стебло.

Како да го исчистите одвртувачот Skil 3210 CA?

Секогаш отстранете ја батеријата пред чистење. Користете сува крпа за чистење на надворешноста. Редовно чистете ги отворите за вентилација E за да избегнете прегревање. Не користете вода или растворувачи.

Што да правите ако алатот автоматски застане за време на употреба?

Автоматското запирање може да биде предизвикано од преоптоварување, температура на батеријата надвор од опсегот (-20 до +50°C) или речиси празна батерија. Оставете го алатот да се излади и наполнете ја батеријата доколку е потребно. Не притискајте го чкрапелото повторно по автоматското запирање.

Каде можам да најдам резервни делови или да го поправам алатот?

Обрнете се до продавачот или најблискиот сервисен центар на SKIL. Адресите и експлодираниот приказ на алатот се достапни на www.skil.com. Користете само оригинални резервни делови.

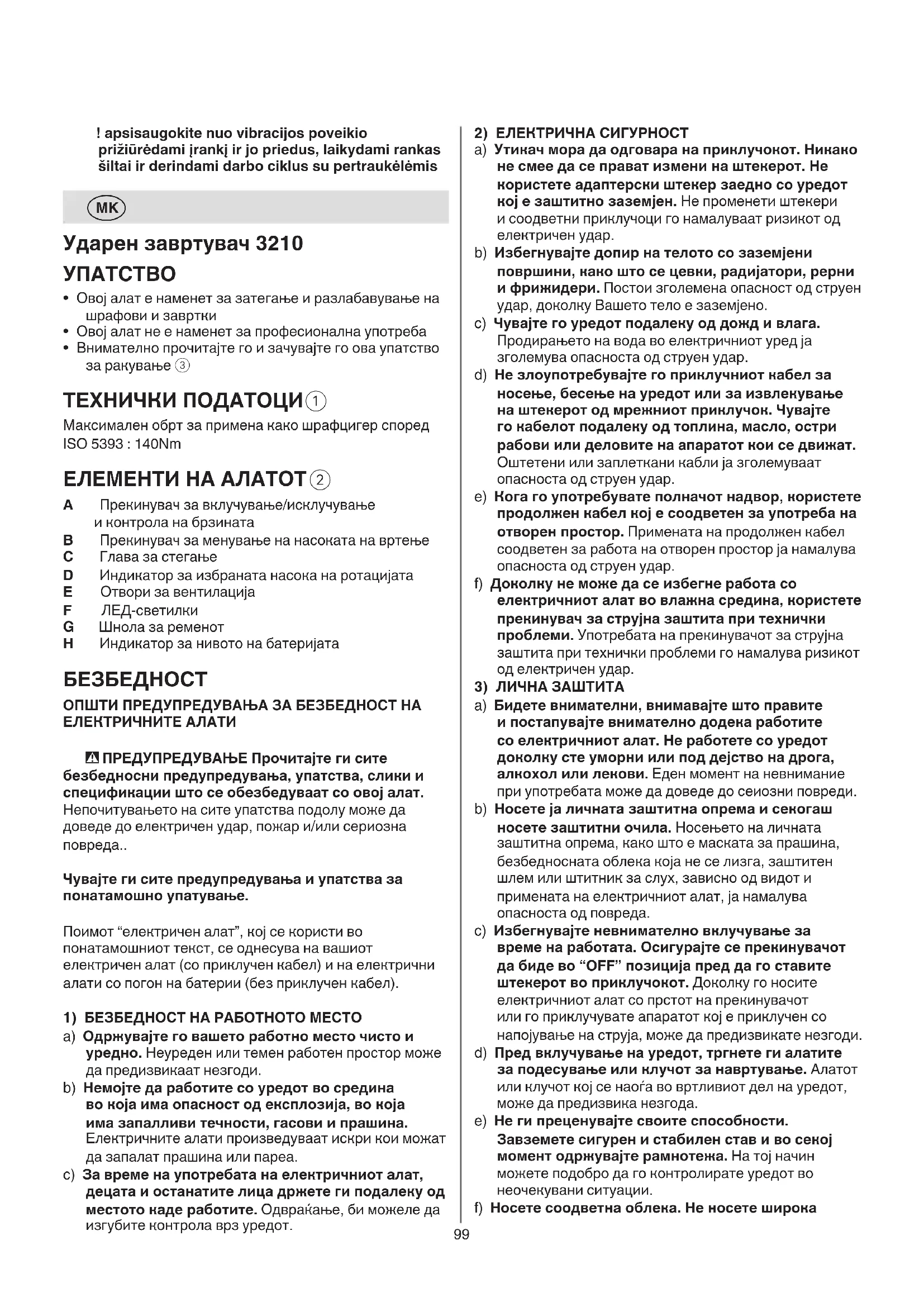

КОРИСНИЧКИ ПРИРАЧНИК 3210 CA SKIL

• Овој алат е наменет за затегање и разлабавување на шрафови и завртки
• Овој алат не е наменет за професионална употреба
• Внимателно прочитајте го и зачувајте го ова упатство за ракување ③

ТЕХНИЧКИ ПОДАТОЦИ①

Максимален обрт за примена како шрафцигер според ISO 5393 : 140Nm

ЕЛЕМЕНТИ НА АЛАТОТ②

A Прекинувач за включување/исклучување и контрола на брзината
В Прекинувач за менување на насоката на вртење
C Глава за стегање
D Индикатор за избраната насока на ротацијата
E Отвори за вентилација
F ЛЕД-светилки
G Шнола за ременот
Н Индикатор за нивото на батеријата

БЕЗБЕДНОСТ

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ

А ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, упатства, слики и спецификации што се обезбедуваат со овој алат. Непочитувањето на сите упатства подолу може да доведе до електричен удар, пожар и/или сериозна повреда..

Чувајте ги сите предупредувања и упатства за понатамошно упатување.

Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приключен кабел) и на електрични алати со погон на батерии (без приключен кабел).

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди.
b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа.
с) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ
a) Утикач мора да одговара на приклучокот. Никано не смее да се прават измени на штенерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар.
b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, rerни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено.
с) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар.
d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар.
e) Нога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар.
f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.
3) ЛИЧНА ЗАШТИТА
a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди.
b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда.
с) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во "OFF" позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приключен со напојување на струја, може да предизвикате незгоди.
d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наога во вртливиот дел на уредот, може да предизвика незгода.
e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во сеној момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации.
f) Носете соодветна облека. Не носете широка

облека или накит. Косата и алиштата треба да бидат подалену од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.

g) Доколку може да се монтираат направи за вшмукување и фајање прашина, проверете дали се включени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината.

h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од секунда.

4) ВНИМАТЕЛНА УПОТРЕБА И РАКУВАНЬЕ СО ЕЛЕКТРИЧНИТЕ АЛАТИ

a) Не го преоперетувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област.

b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повење не може да се включува и ислучува е опасен и мора да се поправи.

с) Исключете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност їе се избегне невнимателното включување на уредот.

d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица.

e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат.

f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ће се заглавуваат и со нив работата ће биде полесна.

g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации.

h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Полнете го акумулаторот само во апаратите за полнење кои се пропишани од страна на производителот. За апаратот за полнење кој е соодветен за определен вид на акумулатори, постои опасност од пожар, доколку се употребува со други акумулатори.

b) Користете ги електричните алати само со специфично назначени пакувања на батерии. Користењето на друг вид на батерии може да доведе до ризик од повреда или пожар.

с) Кога батериите не се користат, држете ги настрана од метални предмети како штрафчиња, парички, клучеви, клинци, навртки или други, мали предмети кои може да направат краток спој. Кратниот спој кај батериите може да предизвика изгореници или пожар.

d) При погрешна примена може да излезе течност од акумулаторот; избегнувајте контакт со неа. При случаен контакт, измијте се со вода. Ако течноста дојде во допир со очите, побарајте и лекарска помош дополнительно. Течноста која може да излезе од акумулаторот може да доведе до надразнување на кожата и изгореници.

e) Не употребувајте комплет со батерии или алат кој е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.

f) Не го изложувајте комплетот со батерии или алатот на орган или висока температура. Изложувањето на орган или температура над 130°C може да предизвика експлозија.

g) Следете ги сите инструкции за полнење и не го полнете комплетот со батерии или алатот надвор од температурниот опсег наведен во инструкциите. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.

6) СЕРВИСИРАЊЕ

a) Електричниот алат сервисирајте го кај квалифинувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат.

b) Никогаш не поправајте оштетени комплети со батерии. Поправката на комплети со батерии треба да ја врши само производителот или овластен сервис.

БЕЗБЕДНОСНИ УПАТСТВА ЗА БЕЗЖИЧНИ УДАРНИ ЗАВРТУВАЧИ

- Држете го алатот за изолираните површини на држење кога работите на место каде затегнувачот може да допре до покриени жици (ако се допре жица под напон, металлите делови на алатот ће се електрифицираат и може да предизвикаат електричен шок за работникот)

ОПШТИ

- Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може

да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или лугето во близина); носете маска за прашина и работете со правосмуналки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмуналки доколку можете да ги поврзете
• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите
• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)
• При промена на приборот, пренесување или прибирање на алатот, задолжително поставете го прекинувачот В ② во средна позиција (заклучено)

ПРИБОР

• SKIL може да признае гаранција само доколку е користен оригинален прибор
• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат

ПРЕД УПОТРЕБА

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа
• Зацврстете го материјалот кој го обработувате (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)
• Користете соодветни детектори за наогање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

• Испорачаната батерија е делумно наполнета (за да се обезбеди целосен капацитет на батеријата, целосно наполнете ја батеријата во полначот на батеријата пред да го употребите вашиот електричен алат за првпат)
• Користете ги ислучиво следниве батерии и полначи со овој алат

-Батерија SKIL: BR1*31****

-Полнач SKIL: CR1*31****

• Оштетената батерија не треба понатаму да се користи туку веднаш да се замени
• Не ја расклопувајте батеријата
• Никогаш не ги изложувајте на дожд алатот/батеријата
• Дозволена температура на околината (алатка/ полнач/батерија):

ОБЈАСНУВАЊЕ НА СИМБОЛИТЕ ЗА АЛАТОТ/ БАТЕРИЈАТА

③ Пред употреба прочитајте го прирачникот за употреба
④ Во допир со орган батериите ће експлодираат, затоа не ги палете батериите од која било причина

⑤ Секогаш чувајте ги апаратот/полначот/батеријата во просторија на температура пониска од 50°C
⑥ Не се ослободувајте од електични алати и батерии во домашниот отпад

УПОТРЕБА

- Комбиниран прекинувач за включување/исклучување и за контрола на брзината А②

-брзината се контролира на степени од нула до максимум со применување помалку или повеје сила врз активаторот А ^14

• Полнење на акумулаторска батерија ! прочитајте ги безбедносните предупредувања и упатствата дадени со полначот
  • Вадење/инсталирање на батеријата ②
• Прицврстување на клипот за ремен ⑦ -прицврстете го клипот за ремен G на дупчалката со испорачаната завртка.
• Индикатор за нивото на батеријата ⑧ -притиснете го копчето за индикаторот за нивото на батеријата Н за да се прикаже нивото на батеријата.
• Промена на насоката на ротација ⑨ -ако левата/десната позиција не легнат како што треба, прекинувачот А② нема да може да стартува ! менувајте ја насоката на ротацијата само кога алатот се наоға во целосно мирување
• Промена на бургиите ⑩

-за да се отстрани бургија, повлечете го затворачкиот дел С нанапред ②
-Повлечете го затворачкиот дел С нанапред, вметнете ја бургијата до граничникот во држачот на бургијата и ослободете го затворачкиот дел С за да ја заклучите бургијата.⑩a⑩b⑩c
! користете само бургии со топчести делови, други бургии може да се користат со университетен држач за бургии со топчести делови ⑩b
! не употребувајте бургии со оштетена дршка

- Заштита на батеријата

Исклучува машината или спречува машината да се вклучи, кога

-оптоварувањето е преголемо висока
-температурата на батеријата не е во дозволениот опсег за температура од -20 до +50° C
-литиум-јонската батерија е скоро празна (за да ја заштити од целосно празнење)

! не продолжувајте да притискате на прекинувачот за включување/исклучување откако алатот ће се исклучи автоматски; батеријата ће се оштети

• ЛЕД-светилки F ⑪

-Сијаличката LED F автоматски светнува кога ће се активира прекинувачот А ⑪

• Држење и насочување на алатот ⑫

! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со сива боја

-отворите за ладење E② држете ги отворени
-не притискајте премногу со алатот; дозволете тој сам да работи

СОВЕТИ ЗА ПРИМЕНА

• Користете соодветни бургии ⑮
- При навртување на штрафовите на краевите на дрвото, прво треба да се издупчи мала дупка за да се избегне разлистување на дрвото
- За оптимална употреба на апаратот потребен е постојан притисок на завртката, особено во текот на одвртувањето
- При завртување на завртката во тврдо дрво претходно треба да се издупчи дупка
- За пове́ке информации видете на www.skil.com

ОДРЖУВАНЬЕ/СЕРВИСИРАНЬЕ

- Овој алат не е наменет за професионална употреба

- Алатот секогаш да се одржува чист (особено отворите за ладење E ②)

! отстранете ја батеријата од алатот пред чистење

- Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични алати

-во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com)

- Имајте предвид дека оштетувањето настанато заради преоптоварување или неправилно ракување со алатот ја отфрла гаранцијата (видете на www.skil.com или прашајте го продавачот за условите на гаранцијата на SKIL)

ЗАШТИТА НА ЖИВОТНАТА СРЕДИНА

- Не се ослободувајте од електични алати, батерии, уреди или амбалажа преку нивно фрлање во домашното ўубре (само за земјите на ЕУ)

-според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање -симболот⑥ će ве потсетува на ова кога će дојде време алатот да го фрлите

! пред да се фрли акумулаторската батерија во отпад, заштитите ги нејзините полови

БУЧАВА / ВИБРАЦИИ

• Измерено во согласност со EN 62841, нивото на звучен притисок на оваа алатка е 94,5 dB(A) и нивото на звучна моїност 105,5 dB(A) (несигурност K = 3 dB), и вибрацијата 14,5 m/s² (триакс векторна сума; несигурност K = 1.5 m/s²)
• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 62841; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите примени

-користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на изложеност
-кога алатот е исключен или кога алатот е включен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност

! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа
