Tipo de producto	Atornillador de impacto inalámbrico
Marca	Skil
Modelo	3210 CA
Par máximo	140 Nm (atornillado duro según ISO 5393)
Velocidad sin carga	Variable (0 a 3000 rpm aprox.)
Sentido de giro	Reversible (izquierda/derecha)
Alimentación	Batería de iones de litio (modelo BR1*31****)
Cargador recomendado	SKIL CR1*31****
Tipo de portabrocas	Manguito de bloqueo para puntas hexagonales 1/4" (6.35 mm)
Indicador LED	Sí, integrado para iluminar la zona de trabajo
Indicador de carga de la batería	Sí, en el bloque de batería
Clip para cinturón	Sí, incluido y extraíble
Protección de la batería	Sí (contra sobrecarga, temperatura excesiva y descarga profunda)
Rango de temperatura de funcionamiento	-20°C a +50°C
Nivel de presión sonora	94,5 dB(A) (incertidumbre K=3 dB)
Nivel de potencia acústica	105,5 dB(A) (incertidumbre K=3 dB)
Vibraciones (suma vectorial triaxial)	14,5 m/s² (incertidumbre K=1,5 m/s²)
Peso (con batería)	Aproximadamente 1,2 kg
Dimensiones (L x A x H)	Aproximadamente 180 x 60 x 60 mm
Mantenimiento y limpieza	Limpiar regularmente las ranuras de ventilación después de retirar la batería
Seguridad	Se recomienda usar gafas de protección; no exponer a la lluvia; leer el manual de instrucciones
Garantía	Según condiciones de SKIL (ver www.skil.com)

Preguntas frecuentes - 3210 CA SKIL

¿Cómo cambiar la punta en el atornillador Skil 3210 CA?

Para cambiar la punta, empuje el manguito de bloqueo C hacia adelante, retire la punta usada, inserte la nueva punta (con cierre de bolas) en el soporte, luego suelte el manguito para bloquearla. Utilice únicamente puntas adecuadas.

¿Cómo invertir el sentido de giro?

Utilice el interruptor B situado en la herramienta. Invierta el sentido solo cuando la herramienta esté completamente detenida. El indicador D muestra el sentido seleccionado.

¿Cómo verificar el nivel de carga de la batería?

Presione el botón indicador H situado en la batería. Las luces correspondientes se encienden para indicar el nivel de carga restante.

¿Qué hacer si la herramienta no arranca?

Verifique que la batería esté correctamente instalada y cargada. Asegúrese de que el interruptor de sentido de giro B esté correctamente enclavado a izquierda o derecha. Si la herramienta aún no arranca, la batería puede estar demasiado caliente/fría o descargada; déjela enfriar o recárguela.

¿Cómo colocar el clip para cinturón?

El clip para cinturón G se fija a la herramienta con el tornillo suministrado. Siga las instrucciones del manual para colocarlo correctamente.

¿Qué batería puedo usar con la Skil 3210 CA?

Utilice únicamente la batería SKIL modelo BR1*31**** o las baterías compatibles recomendadas. No use otras baterías, ya que podrían dañar la herramienta o presentar un riesgo.

¿Puedo usar puntas estándar sin cierre de bolas?

Se recomienda usar puntas con cierre de bolas. Las otras puntas se pueden usar con un soporte de punta que tenga cierre de bolas. No use puntas con la cola dañada.

¿Cómo limpiar el atornillador Skil 3210 CA?

Retire siempre la batería antes de la limpieza. Use un paño seco para limpiar el exterior. Limpie regularmente las ranuras de ventilación E para evitar el sobrecalentamiento. No use agua ni disolventes.

¿Qué hacer si la herramienta se detiene automáticamente durante el uso?

La parada automática puede deberse a una sobrecarga, una temperatura de la batería fuera del rango (-20 a +50°C) o una batería casi descargada. Deje que la herramienta se enfríe y recargue la batería si es necesario. No presione nuevamente el gatillo después de la parada automática.

¿Dónde puedo encontrar piezas de repuesto o reparar mi herramienta?

Diríjase al distribuidor o al centro de servicio postventa SKIL más cercano. Las direcciones y la vista despiezada de la herramienta están disponibles en www.skil.com. Utilice únicamente piezas de repuesto originales.

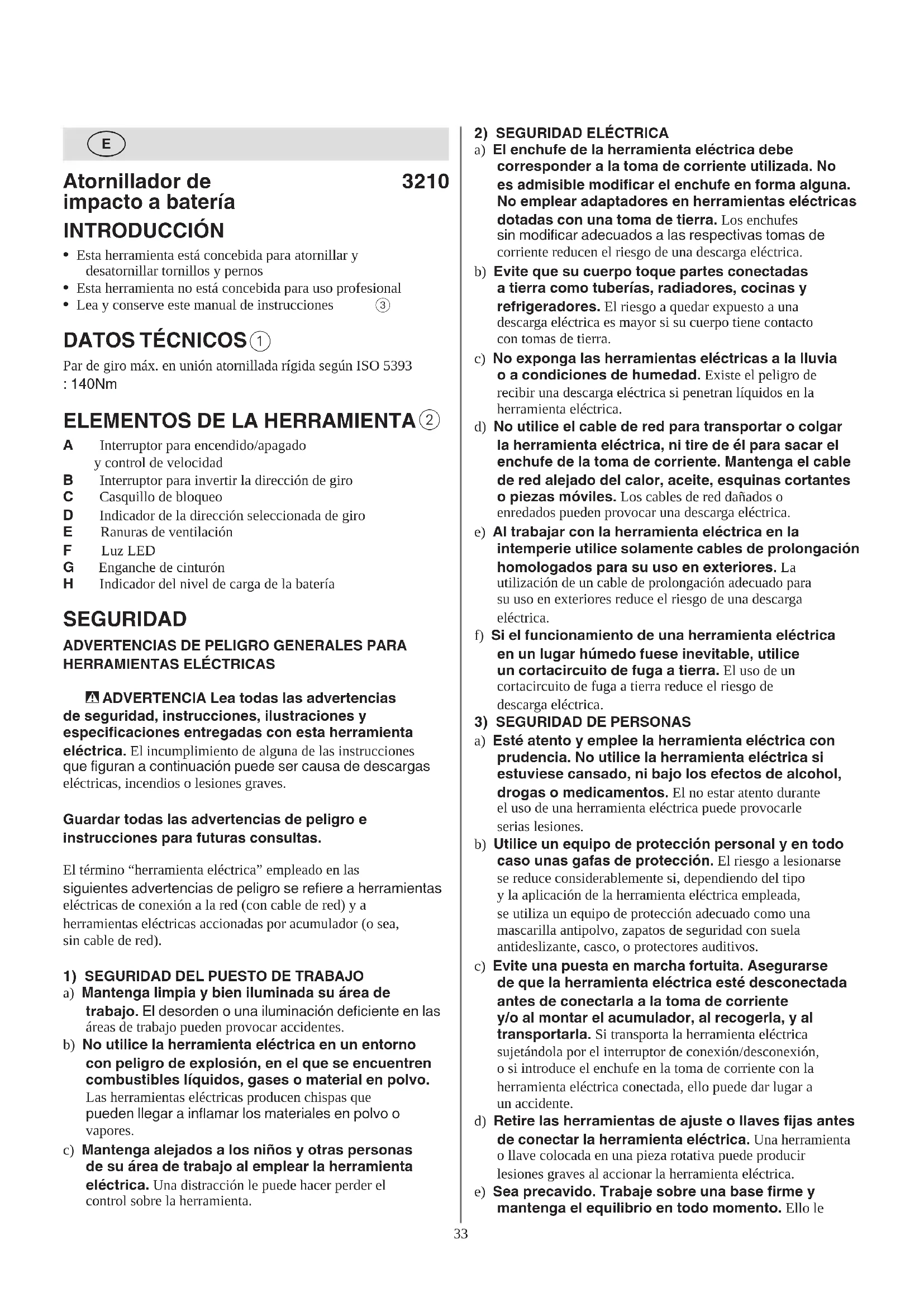

MANUAL DE USUARIO 3210 CA SKIL

Atornillador de impacto a batería

3210

INTRODUCCIÓN

• Esta herramienta está concebida para atornillar y desatornillar tornillos y pernos
• Esta herramienta no está concebida para uso profesional
• Lea y conserve este manual de instrucciones ③

DATOS TÉCNICOS①

Par de giro máx, en unión atornillada rígida según ISO 5393

: 140Nm

ELEMENTOS DE LA HERRAMIENTA ②

A Interruptor para encendido/apagado y control de velocidad
B Interruptor para invertir la dirección de giro
C Casquillo de bloqueo
D Indicador de la dirección seleccionada de giro
E Ranuras de ventilación
F Luz LED
G Enganche de cinturón
H Indicador del nivel de carga de la batería

SEGURIDAD

ADVERTENCIAS DE PELIGRO GENERALES PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones entregadas con esta herramienta eléctrica. El incumplimiento de alguna de las instrucciones que figuran a continuación puede ser causa de descargas eléctricas, incendios o lesiones graves.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término “herramienta eléctrica” empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) SEGURIDAD DEL PUESTO DE TRABAJO

a) Mantenga limpia y bien iluminada su área de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo.

Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de su área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2) SEGURIDAD ELÉCTRICA

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tomas de tierra.

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica.

d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si el funcionamiento de una herramienta eléctrica en un lugar húmedo fuese inevitable, utilice un cortacircuito de fuga a tierra. El uso de un cortacircuito de fuga a tierra reduce el riesgo de descarga eléctrica.

3) SEGURIDAD DE PERSONAS

a) Esté atento y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni bajo los efectos de alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.
b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente.
d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotativa puede producir lesiones graves al accionar la herramienta eléctrica.
c) Sea precavido. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo y vestimenta alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

h) No permita que la familiaridad ganada por el uso frecuente de la herramienta eléctrica lo deje creerse seguro e ignorar las normas de seguridad. Una acción negligente puede causar lesiones graves en una fracción de segundo.

4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y con mayor seguridad dentro del margen de potencia indicado.

b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse.

c) Saque el enchufe de la red y/o retire el acumulador desmontable de la herramienta eléctrica, antes de realizar un ajuste, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

e) Cuide la herramienta eléctrica y los accesorios con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica estuviese defectuosa haga repararla antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice herramientas eléctricas, accesorios, útiles, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

h) Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y las superficies de las empuñaduras resbaladizas no permiten un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.

5) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ACCIONADAS POR ACUMULADOR

a) Cargue los acumuladores únicamente con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.

b) Emplee únicamente los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.

c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.

d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

e) No emplee acumuladores o útiles dañados o modificados. Los acumuladores dañados o modificados pueden comportarse en forma imprevisible y producir un fuego, explosión o peligro de lesión.

f) No exponga un acumulador o una herramienta eléctrica al fuego o a una temperatura demasiado alta. La exposición al fuego o a temperatura sobre 130°C puede causar una explosión.

g) Siga todas las instrucciones para la carga y no cargue nunca el acumulador o la herramienta eléctrica a una temperatura fuera del margen correspondiente especificado en las instrucciones. Una carga inadecuada o a temperaturas fuera del margen especificado puede dañar el acumulador y aumentar el riesgo de incendio.

6) SERVICIO

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

b) No repare los acumuladores dañados. El entretenimiento de los acumuladores sólo debe ser realizado por el fabricante o un servicio técnico autorizado.

INSTRUCCIONES DE SEGURIDAD PARA ATORNILLADORES DE IMPACTO A BATERIA

- Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que la fijación pueda tocar conductores eléctricos ocultos (el contacto de las fijaciones con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica pasen a estar en tensión y provoquen una descarga eléctrica)

GENERAL

- El polvo del material, como la pintura que contiene plomo, algunas especies de madera, minerales y metal podrían ser dañinos (el contacto o inhalación del polvo podría producir reacciones alérgicas y trastornos respiratorios al operador o a otras personas que se

encontrasen en la zona); utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte

• Ciertos tipos de polvo están catalogados como cancerígenos (por ejemplo el polvo de roble y de haya) especialmente junto con aditivos para el acondicionamiento de la madera; utilice una máscara contra el polvo y trabaje con un dispositivo de extracción de polvo cuando lo conecte
• Siga la normativa nacional en cuanto a extracción de polvo, en función de los materiales que vayan a ser utilizados
• No trabaje materiales que contengan amianto (el amianto es cancerígeno)
• Cerciorarse de que el interruptor B ② está en la posición central (posición de bloqueo) antes de realizar ajustes en la herramienta o un cambio de accesorios así como para el transporte o para guardar la herramienta

ACCESORIOS

• SKIL únicamente puede garantizar un funcionamiento correcto de la herramienta al emplear accesorios originales
• Utilice únicamente accesorios cuyo límite de revoluciones permitido sea como mínimo igual a las revoluciones en vacío máximas de la herramienta

ANTES DEL USO

• Evite los daños que puedan causar los tornillos, clavos y otros objetos sobre la pieza de trabajo; retírelos antes de empezar a trabajar
• Asegure la pieza de trabajo (una pieza de trabajo fijada con unos dispositivos de sujeción o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano)
• Utilice aparatos de detección adecuados para localizar posibles conductores o tuberías ocultas, o consulte a su compañía abastecedora (el contacto con conductores eléctricos puede provocar una descarga eléctrica e incluso un incendio; al dañar una tubería de gas puede producirse una explosión; la perforación de una tubería de agua pueden causar daños materiales o una descarga eléctrica)

BATERÍAS

• La batería proporcionada está parcialmente cargada (para garantizar la capacidad total de la batería cárguela completamente en el cargador antes de utilizar por primera vez la herramienta eléctrica)
• Utilice únicamente los siguientes cargadores y baterías con esta herramienta

-Batería SKIL: BR1*31****

-Cargador SKIL: CR1*31****

• Nunca utilice la batería estropeada; debe de ser cambiada inmediatamente
• No desarme la batería
• No exponga la herramienta/batería a la lluvia
• Temperatura ambiente permitida (herramienta/cargador/batería):

-durante la carga 4...40°C

-durante el servicio -20...+50°C

-durante el almacenamiento -20...+50°C

EXPLICACIÓN DE SÍMBOLOS DE HERRAMIENTA/ BATERÍA

③ Lea el manual de instrucciones antes de utilizarla
④ Las baterías estallarán si se tiran al fuego, por ningún motivo caliente las baterías
⑤ Guarde la herramienta/cargador/batería en un lugar

donde la temperatura no exceda los 50°C

⑥ No deseche las herramientas eléctricas y las pilas junto con los residuos domésticos

USO

- Interruptor combinado on/off y control de velocidad A ② -controla la velocidad acelerando de 0 hasta la máxima, apretando el gatillo acelerador A⑭

- Recargue de la batería ! lea las instrucciones y la advertencias de seguridad entregadas con el cargador

- Extracción/instalación de la batería ②

- Acoplamiento del enganche de cinturón ⑦ - acople el enganche de cinturón G al taladro con el tornillo proporcionado.

- Indicador del nivel de batería ⑧ -pulse el botón indicador de nivel de la batería H para mostrar el nivel actual de carga.

- Inversión de la dirección de giro ⑨ -si el inversor de giro no está adecuadamente colocado en la posición izquierda/derecha, el interruptor A ② no podrá ser activado ! sólo invierta la dirección de giro cuando la herramienta esté completamente parada

- Cambio de brocas ⑩ -para extraer una broca, tire del casquillo de bloqueo C hacia adelante ② -tire del casquillo de bloqueo C hacia adelante, introduzca la broca en el portabrocas hasta el tope y suelte el casquillo de bloqueo C para que la broca quede bloqueada. ⑩a ⑩b ⑩c ! utilice exclusivamente brocas con cierre de bola, se pueden utilizar otras brocas con un portabrocas universal con cierre de bola ⑩b ! no utilice brocas con un mago deteriorado

- Protección de la batería Apaga la herramienta o impide que la herramienta se encienda, cuando -la carga es demasiado elevada -la temperatura de la batería no se encuentra en el rango de temperatura operativa permitido de entre -20 y +50°C -la batería de ion-litio se encuentra casi vacía (para su protección frente a una descarga intensa) ! no continúe pulsando el interruptor de encendido después de que se apague automáticamente la herramienta; se puede dañar la batería

- Luz LED F ⑪ -La luz LED F se enciende automáticamente cuando se activa el interruptor A ⑪

- Sujeción y manejo de la herramienta ⑫ ! durante el trabajo, sujete siempre la herramienta por la(s) zona(s) de empuñadura de color gris -mantenga las ranuras de ventilación E② descubiertas -no ejerza demasiada presión en la herramienta; deje que la herramienta haga su trabajo

CONSEJOS DE APLICACIÓN

• Utilice las brocas adecuadas ⑮
- Taladrar de antemano un agujero para poder atornillar en/cerca o al lado de la madera para prevenir la rotura de ésta

• Para un uso óptimo de su herramienta es necesaria una presión constante sobre el tornillo ante todo en la extracción del mismo
• Cuando atornille en madera dura realice un pequeño agujero previamente
• Si desea más información, visite www.skil.com

MANTENIMIENTO / SERVICIO

- Esta herramienta no está concebida para uso profesional

- Mantenga siempre limpia la herramienta (sobre todo las ranuras de ventilación E ②)

! extraiga la batería de la herramienta antes de la limpieza

- Si a pesar de los esmerados procesos de fabricación y control, la herramienta llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas SKIL

- envíe la herramienta sin desmontar junto con una prueba de su compra a su distribuidor o a la estación de servicio más cercana de SKIL (los nombres así como el despiece de piezas de la herramienta figuran en www.skil.com)

- Tenga presente que los daños debido a sobrecargas o al manejo inadecuado de la herramienta serán excluidos de la garantía (consulte las condiciones de garantía de SKIL en www.skil.com o consulte a su distribuidor)

AMBIENTE

- No deseche las herramientas eléctricas, las pilas, los accesorios y embalajes junto con los residuos domésticos (sólo para países de la Unión Europea)

-de conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas

-símbolo⑥ llamará su atención en caso de necesidad de tirarlas

! es prioritario disponer de terminales protectores de baterías para evitar un corto circuito

RUIDOS / VIBRACIONES

- Realizando mediciones según EN 62841, el nivel de presión acústica de esta herramienta es 94,5 dB(A) y el nivel de potencia acústica es de 105,5 dB(A) (incertidumbre K = 3 dB), y la vibración 14,5 m/s² suma vectorial triaxial; incertidumbre K = 1,5 m/s²)

- El nivel de emisión de vibraciones ha sido medido según una prueba estándar proporcionada en EN 62841; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas

-al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento deficiente, podría aumentar de forma notable el nivel de exposición -en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante

! protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo
