WM6HXM70NL - Veļas mašīna SIEMENS - Bezmaksas lietošanas instrukcija

Produkta veids	Priekšējās ielādes veļas mašīna
Zīmols	Siemens
Modelis	WM6HXM70NL
Mazgāšanas jauda	7 kg
Izmēri (A x P x D)	85 x 60 x 60 cm
Neto svars	Apmēram 70 kg
Elektriskā padeve	220-240 V, 50 Hz, 10 A
Enerģijas klase	A+++
Maksimālais centrifūgas apgriezienu skaits	1400 apgr./min
Programmu skaits	15
Motora tips	Bezsuku motors iQdrive
Bungas apgaismojums	Jā, nomaināms
Galvenās rezerves daļas pieejamas	Augšējā daļa, vadības panelis, tvertne, durvis, durvju blīve, durvju aizdare, bungas gaisma, sūkņa vāks, fasādes panelis
Remonta instrukcija iekļauta	Jā, 505 lapas
Remontējamība	Projektēts, lai to varētu remontēt lietotājs (remonta padomi iekļauti)

Bieži uzdotie jautājumi - WM6HXM70NL SIEMENS

Kā nomainīt manas Siemens WM6HXM70NL veļas mašīnas augšējo daļu?

Lai nomainītu augšējo daļu, vispirms atvienojiet ierīci un aizgrieziet ūdens padevi. Noņemiet aizmugures skrūves, pēc tam bīdiet augšējo daļu atpakaļ un paceliet to. Montāža tiek veikta pretējā secībā. Skatīt remonta instrukcijas 3.1. sadaļu.

Kā iztīrīt sūkņa filtru?

Atveriet sūkņa vāku apakšā labajā pusē, noņemiet to, pēc tam notīriet filtru. Pārliecinieties, ka ierīce ir tukša un atvienota. Skatīt instrukcijas 3.10. sadaļu.

Kur atrast remonta instrukciju Siemens WM6HXM70NL?

Remonta instrukcija ir iekļauta ierīces komplektā un sastāv no 505 lapām. To var arī bez maksas lejupielādēt vietnē notice-facile.com vai sazināties ar Siemens klientu apkalpošanas dienestu.

Kā nomainīt veļas mašīnas durvis?

Atveriet durvis, noņemiet eņģu skrūves, turot durvis, pēc tam paceliet tās, lai noņemtu. Valkājiet aizsargcimdus. Montāža ir pretēja. Skatīt instrukcijas 3.5. sadaļu.

Kā izņemt tvertni?

Izvelciet tvertni uz āru, pēc tam nospiediet atbloķēšanas pogu iekšpusē, lai to pilnībā izņemtu. Skatīt instrukcijas 3.3. sadaļu.

Kā nomainīt durvju aizdari?

Atvienojiet ierīci un noņemiet augšējo daļu, vadības paneli, durvis, blīvi un fasādes paneli. Atvienojiet aizdares spraudni un noņemiet to. Montāžai nepieciešama kvalificēta elektriķa elektriskā pārbaude. Skatīt 3.8. sadaļu.

Kādas rezerves daļas ir pieejamas šim modelim?

Šādas daļas ir nomaināmas: augšējā daļa, vadības panelis, tvertne, tvertnes rokturis, durvis un to sastāvdaļas, durvju blīve, durvju aizdare, bungas gaisma, sūkņa vāks, fasādes panelis. Katrai daļai instrukcijā ir detalizēta procedūra.

Kā piekļūt vadības panelim?

Vispirms noņemiet augšējo daļu un tvertni. Atskrūvējiet paneļa skrūves un noņemiet stiprinājuma elementus. Atvienojiet savienotājus un izņemiet paneli. Valkājiet cimdus. Skatīt 3.2. sadaļu.

Kā nomainīt durvju blīvi?

Noņemiet tvertni, durvis, sūkņa vāku un fasādes paneli. Paceliet ierīci no priekšpuses, atskrūvējiet apakšējās un augšējās skrūves, noņemiet savilkšanas gredzenu ar plastmasas instrumentu, pēc tam noņemiet blīvi. Montāža ir pretēja. Skatīt 3.7. sadaļu.

Ko darīt, ja bungas apgaismojums vairs nedarbojas?

Atvienojiet ierīci. Noņemiet augšējo daļu, tvertni un vadības paneli. Izņemiet gaismas turētāju, atvienojiet savienojumus un nomainiet gaismu. Montāža ir pretēja. Skatīt 3.9. sadaļu.

LIETOŠANAS INSTRUKCIJA WM6HXM70NL SIEMENS

Informācija par remontu - Veļas mazgājamā mašīna

i Par šo dokumentu.... 276

1.1 Būtiska informācija 276

1.1.1 Mērkis 276

1.2 Simbolu skaidrojums.... 276

1.2.1 Bīstamības līmeņi 276
1.2.2 Bīstamības simboli.... 276
1.2.3 Brīdinājumu struktūra 277
1.2.4 Vispārīgie simboli.... 277

Piederumi un palīglīdzekli.... 278

Remonts 279

3.1 Darbvirsmas nomaina....279

3.1.1 Darbvirsmas nonemšana 279
3.1.2 Darbvirsmas uzstādīšana 279

3.2 Fascijas panela nomaiņa 280

3.2.1 Fascijas panela nonemšana 280
3.2.2 Fascijas panela uzstādīšana.... 280

3.3 Mazgāšanas līdzekļa atvilktnes nomaiņa.... 281

3.3.1 Mazgāšanas līdzekļa atvilktnes izņemšana.... 281
3.3.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana.... 281

3.4 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa 282

3.4.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana 282
3.4.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana 282

3.5 Durtinu nomaina....283

3.5.1 Durtinu nonemšana.... 283
3.5.2 Durtinu uzstādīšana 283

3.6 Durtinu detalu nomaina....284

3.6.1 Durtinu daļu nonemšana.... 284
3.6.2 Durtinu dalu uzstādīšana.... 284

3.7 Durtinu blives nomaina 285

3.7.1 Durtinu blives nonemšana 285
3.7.2 Durtinu blivējuma uzstādīśana.... 288

3.8 Durtinu slēga nomaiņa 289

3.8.1 Durtinu slēga nonemšana....289
3.8.2 Durtinu slēga uzstādīšana 290

3.9 Bunduļa lampiņas nomaiņa 291

3.9.1 Bunduļa lampiņas izņemšana.... 291
3.9.2 Bunduļa lampiņas uzstādīšana.... 291

3.10 Sūkna vāka nomaiņa.... 292

3.10.1 Sūkna vāka nonemśana.... 292
3.10.2 Sūkna vāka uzstādīśana 292

3.11 Priekšējā paneļa nomaiņa 293

3.11.1 Priekšējā panela nonemšana 293
3.11.2 Priekšējā paneļa uzstādīšana.... 295

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Piederumi un palīglīdzekli

Apzimējums Sīkāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgriezis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgriezis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliektas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

3.1 Darbvirsmas nomaiņa

Speciāli rīki:

Torx Bit TX20 ar caurumu, 6,3°mm (1/4") 152°mm, skrūvēm ar drošības tapiņu [00341272] garš

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.1.1 Darbvirsmas nonemšana

1. Izskrūvējiet skrūves (1).
2. Pastumiet darbvirsmu uz ierīces aizmuguri (2).
3. Virziet darbvirsmu augšup (3), lai to nonemtu.

3.1.2 Darbvirsmas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.2 Fascijas panela nomaina

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Kritošu detalju risks, ko izraisa valigas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Nonemta darbvirsma.→279
Iznemta mazgāšanas līdzekla atvilkte.→281

3.2.1 Fascijas panela nonemšana

1. 1. lzskrūvējiet skrūves (1).

2. Atvienojiet stiprinājuma elementus (2, 3).

1. Atvienojiet vadības bloka spraudna savienojumu.
2. Nonemiet fascijas paneli.

3.2.2 Fascijas paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.3 Mazgāšanas līdzekļa atvilktnes nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.3.1 Mazgāšanas līdzekļa atvilktnes izņemšana

1. Izvelciet mazgāšanas līdzekļa atvilktni.
2. 1. Nospiediet ieliktni lejup (1).
3. Izņemiet mazgāšanas līdzekļa atvilktni (2).

3.3.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.4 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→281

3.4.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana

1. Atvienojiet stiprinājuma elementus.

1. Nonemiet mazgāšanas līdzekļa atvilktnes rokturi.

3.4.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.5 Durtiņu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Atvērtas durtiņas.

3.5.1 Durtiņu noņemšana

1.

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās. piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves (1).

1. Virziet durtiņas augšup.

3.5.2 Durtiņu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.6 Durtiņu detaļu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Durtinas ir nonemtas.→283

3.6.1 Durtiņu daļu noņemšana

- Izjauciet durtiņas no ārpuses uz iekšpusi.

3.6.2 Durtiņu daļu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.7 Durtiņu blīves nomaiņa

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Kritōšu detaļu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

Nostipriniet detalu, lai tā nenokristu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→281
√ Durtiñas ir nonemtas.→283
Nonemts sukna väks.→292

3.7.1 Durtinu blives noņemšana

1.

Sasvērušos lerīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas ► Nostipriniet ierīces, lai tās neslīdētu.

Paceliet ierīci no priekšpuses.

1. Atskrūvējiet priekšējā paneļa apakšā esošās skrūves (1).

1. Izskrūvējiet skrūves sūkna zonā (2). 5. 1. Atskrūvējiet skrūves iekārtas aizmugurē (1).

1. 1. Izskrūvējiet skrūves (1).

2. Atvienojiet fascijas panela stiprinājuma elementus (2, 3).

3. Atskrūvējiet dozatora korpusa skrūves.

1. Nonemiet fascijas paneli.

2. Augšpusē nonemiet bunduļa lampiņas turētāju.

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blivslega.

1. Noņemiet durvju blīvi no priekšējā paneļa.
2. Atvienojiet vada savienotāju no durvju slēga.

Remonts

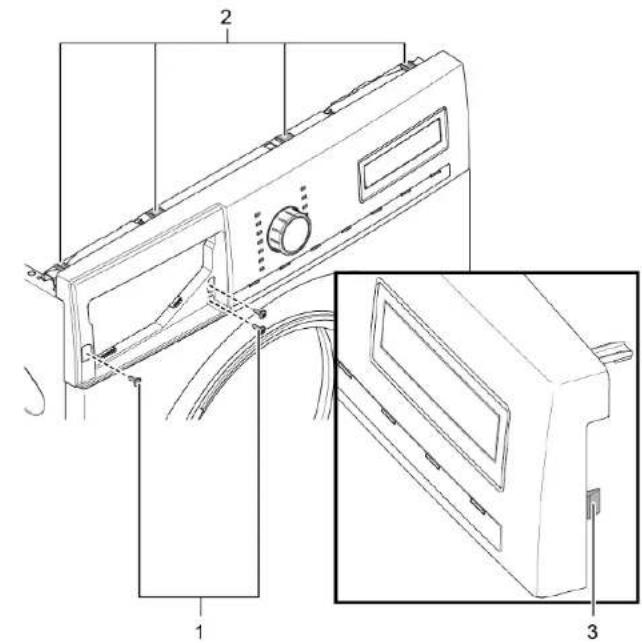

1. Atskrūvējiet skrūves priekšējā panela augšpusē (3).

1. Nonemiet priekšejo paneli.

2. Atvienojiet visus cauruļu savienojumus.

1. Nonemiet durtinu blivējumu.

3.7.2 Durtiņu blīvējuma uzstādīšana

BRIDINAJUMS Kritošu daļu risks nepareizas u Savainojumi vai ierīces bojājumi. ▶ Pievelciet tvertnes blīvslēg momentu.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.8 Durtiņu slēga nomaina

Atbilstīgi Regulai (ES) 2019/2023 mums kā ražotājam ir jānodrošina patērētājiem rezerves durjvu slēdzene, iskaitot remonta instrukciju. Tomēr vēlamies norādīt, ka pēc durjvu slēdzenes mainas kvalificētam elektrikim ir jāpārbauda ierīces elektrodrošība, pirms to sāk darbinat. Elektrikim ir jāvar uzrādīt savu kvalifikāciju atbilstīgi valsts tiesību aktiem, noteikumiem un prasībām.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

√ lerīcei var netraucēti pieklūt.
Nonemta darbvirsma.→279
Fascijas panelis ir nonemts.
√ Durtiņas ir nonemtas.→283
√ Spriegotāja gredzens ir nonemts.
√ Priekšējais panelis ir nonemts.
√ Durtinu blivējums ir nonemts.

3.8.1 Durtiņu slēga noņemšana

1. Atvienojiet durtinu slēga spraudni.
2. Atbrīvojiet durtinu slēgu.

3.8.2 Durtiņu slēga uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

3.9 Bunduļa lampiņas nomaina

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BRĪDINĀJUMS

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti piekļut.
Nonemta darbvirsma.→279
Iznemta mazgāšanas līdzekla atvilkte.→281
√ Fascijas panelis ir nonemts.

3.9.1 Bunduļa lampiņas izņemšana

1. Izvelciet bunduļa lampiņas turētāju no ierīces.
2. Atvienojiet elektrosavienojumus.
3. Iznemiet bunduļa lampiņu no bunduļa lampiņas turētāja.

3.9.2 Bunduļa lampiņas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.10 Sūkņa vāka nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.10.1 Sūkņa vāka noņemšana

1. Atveriet sūkna vāku.

3.10.2 Sūkna vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.11 Priekšējā paneļa nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.→281
√ Durtinas ir nonemtas.→283
√ Durtinu blivējums ir nonemts.
Nonemts sūkna vāks.→292

3.11.1 Priekšējā paneļa noņemšana

1.

BRĪDINĀJUMS

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

Paceliet ierīci no priekšpuses.

1. Izskrūvējiet skrūves apakšpusē (1).

1. 1. Izskrūvējiet skrūves (1).

2. Pastumiet darbvirsmu uz ierīces aizmuguri (2).

3. Virziet darbvirsmu augšup (3), lai to nonemtu.

1. 1. Izskrūvējiet skrūves (1).

2. Atvienojiet stiprinājuma elementus (2, 3).

1. Nonemiet fascijas paneli.

7.

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

Remonts

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves priekšpusē no apakšas uz augšu (2, 3).

1. Nonemiet priekšējo paneli.

3.11.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
