Produkta veids	Ūdens sūknis
Zīmols	Kärcher
Modelis	SCP 6000
Barošanas spriegums	230-240 V
Frekvence	50 Hz
Nominālā jauda	250 W
Maksimālā caurplūde	6000 l/h
Maksimālais spiediens	0,05 MPa (0,5 bar)
Maksimālais sūknēšanas augstums	5 m
Maksimālais iegremdēšanas dziļums	8 m
Maksimālais graudu izmērs	5 mm
Maksimālā šķidruma temperatūra	35 °C
Svars	4 kg
Akustiskās jaudas līmenis	49 dB(A)
Darba veids	Automātisks / manuāls
Peldvadības slēdzis	Jā
Termiskā aizsardzība	Jā
Atļautie šķidrumi	Ūdens ar piemaisījumiem līdz 5 mm, baseina ūdens, ziepjūdens
Papildu funkcijas	Drenāža, pārsūknēšana, ūdens ņemšana no akas, laivu drenāža
Tīrīšana un apkope	Pēc lietošanas izskalot ar tīru ūdeni, neprasa apkopi
Uzglabāšana	Sargāt no sala
Drošība	Nepieciešams diferenciālais slēdzis (maks. 30 mA)

Bieži uzdotie jautājumi - SCP 6000 KARCHER

Kāds ir Kärcher SCP 6000 sūkņa maksimālais caurplūdums?

Sūkņa maksimālā caurplūde ir 6000 l/h (litri stundā).

Kādus šķidrumus var sūknēt ar SCP 6000?

Sūknis ir piemērots tīram ūdenim ar piemaisījumiem līdz 5 mm, baseina ūdenim (ar atbilstošu piedevu dozēšanu) un ziepjūdenim. Nevar sūknēt viegli uzliesmojošus, kodīgus šķidrumus, eļļas vai notekūdeņus.

Kā palaist sūkni automātiskajā režīmā?

Iestatiet vēlamo peldvadības slēdža augstumu, bloķējot kabeli bloķētājā. Pēc tam pievienojiet kontaktdakšu rozetei – sūknis automātiski ieslēgsies un izslēgsies atkarībā no ūdens līmeņa.

Ko darīt, ja sūknis neiesūc ūdeni?

Pārbaudiet, vai sūknī nav gaisa – vairākas reizes ievietojiet un izņemiet tīkla kontaktdakšu, līdz šķidrums tiek iesūkts. Pārliecinieties arī, ka iesūkšanas zona nav bloķēta ar piemaisījumiem.

Kāds ir sūkņa maksimālais iegremdēšanas dziļums?

Maksimālais iegremdēšanas dziļums ir 8 metri.

Vai sūknis var darboties sausā?

Darbs sausā režīmā palielina nodilumu. Manuālajā režīmā neatstājiet sūkni bez uzraudzības – izslēdziet to 3 minūšu laikā pēc sausās darbības.

Kā tīrīt un apkopt SCP 6000 sūkni?

Pēc katras lietošanas izskalojiet sūkni ar tīru ūdeni. Ierīce neprasa regulāru apkopi. Pirms tīrīšanas vienmēr izvelciet kontaktdakšu no rozetes.

Kādas ir drošības prasības attiecībā uz elektroinstalāciju?

Sūknis jāpievieno caur diferenciālo slēdzi ar bojājuma strāvu maks. 30 mA. Baseiniem un dīķiem ir nepieciešams izolācijas transformators atbilstoši standartiem.

Kāda ir maksimālā sūknējamā šķidruma temperatūra?

Šķidruma temperatūra nedrīkst pārsniegt 35 °C.

Ko darīt, ja sūknis pēkšņi apstājas darbības laikā?

To var izraisīt motora pārkaršana (nostrādājis termiskais aizsargslēdzis). Izvelciet kontaktdakšu, atdzesējiet sūkni un notīriet iesūkšanas zonu. Pārbaudiet arī peldvadības slēdža stāvokli.

LIETOŠANAS INSTRUKCIJA SCP 6000 KARCHER

Satura rādītājs . . . . . . . LV . . . 1

Vispārējas piezīmes ..... LV ...1

Drošības norādījumi ..... LV ...2

Ekspluatācijas uzsākšana . LV . . .3

lerīces darbība ..... LV ...3

Darba beigšana ..... LV ...3

Kopšana, tehniskā apkope. LV . . .3

Transportēšana ..... LV ... 4

Glabāšana . . . . . . . . . . . . LV . . . 4

Speciālie piederumi ..... LV ...4

Palīdzība darbības traucējumu gadījumā LV . . 5

Tehniskie dati .... LV ... 6

Vispārējas piezīmes

Godājamais klient,

Pirms uzsākt aparāta lietošanu, izlasiet šo lietošanas instrukciju un rīkojieties atbilstoši tajā teiktajam. Saglabājiet darbības instrukciju vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Noteikumiem atbilstoša lietošana

Šis aparāts tika izstrādāts privātai lietošanai un nav paredzēts profesionālās lietošanas prasībām.

Ražotājs neatbild par iespējamiem bojāju-miem, kas radušies netabilstošas izmanto-šanas vai nepareizas lietošanas rezultātā. lerīce pamatā ir domāta plūdu likvidēšanai, arī tvertņu satura pārsūknēšanai un izsūk-nēšanai, ūdens ṁemšanai no akām un šahtām, kā arī laivu un jahtu atūdeņošanai, ja vien tas ir saldūdens.

Pielaujamie škidrumi:

SCP 6000 / 7000 (tīrā ūdens sūknis)

■ Ūdens ar piesārnojumu līmeni līdz 5mm lielām daļinām
■ Baseina ūdens (noteikts pievienoto kī-misko vielu devu daudzums)
■ Mazgājamais sārms

SDP 7000 (netīrā ūdens sūknis)

■ Ūdens ar piesārnojumu līmeni līdz 20mm lielām daļinām

■ visi sūkņa SCP 6000 / 7000 pieļaujamie šķidrumi

⚠ Uzmanību

lerīce nav paredzēta nepārtrauktai sūknēšanai (piem., nepārtrauktai ūdens cirkulācijai dīkī) vai kā kā stacionāra instalācija (piem., celšanas iekārta).

Nedrīkst strādāt ar kodīgām, viegli uzliesmojošām vai eksplozīvām vielām (piem., benzīns, petroleja, nitroškīdinātājiem), taukiem, ellām, sālsūdeni un tualetes iekārtu notekūdeņiem, un duļkainu ūdeni, kuram ir mazāka plūstamība kā ūdenim. Apstrādājamo šķidrumu temperatūra nedrīkst pārsniegt 35°C.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl

lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termina ietvaros iespējamos Jūsu iekārtas darbības traucē-jumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadī-jumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Lietošanas instrukcijā izmantotie simboli

⚠️Bīstami

Norāda uz tiešām draudošām briesmām, kuras rada smagus Ķermeņa ievainojumus vai izraisa nāvi.

⚠️Bridinājums

Norāda uz iespējami bīstamu situāciju, kura var radīt smagus ķermeņa ievainojumus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus vai materiālos zaudējumus.

Drošības norādījumi

⚠️ Briesmas dzīvībai!

Neievērojot drošības norādījumus, pastāv briesmas dzīvībai elektriskās strāvas trieciena rezultātā!

■ Pirms katras lietošanas reizes pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgšanas kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehāniskā darbnīcā.
■ Visi elektriskie kontaktdakšu savienojumi ir jānogādā no pārplūšanas drošā vietā.
■ Neatbilstošs pagarinātāja kabelis var būt dzīvībai bīstams. Tāpēc āra apstākļos izmantojiet tikai atļautus un atbilstoši marķētus pagarinātāja kabeļus ar pietie- košu vadu šķērsgriezumu.
Izmantotā pagarinātāja kabeļa spraudnim un savienojumam jābūt drošiem no ūdens šļakatām.
■ Neizmantot tīkla pieslēguma kabeli un līmeņslēdža kabeli ierīces transportēšanai vai nostiprināšanai.
■ Atvienojot ierīci no strāvas, nevelciet aiz kabela, bet gan aiz kontaktdakšas.
■ Tīkla kabeli nevilkt gar asām malām un neiespiest.

■ Ražotājfirmas datu plāksnītē norādīta-jam barošanas spriegumam jā atbilst strāvas avota spriegumam.

Lai izvairītos no apdraudējumiem, labošanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apalpošanas dienests.

■ levērojiet elektriskās aizsardzības iekārtas:

Dīku sūknus var izmantot peldbaseinos, dārzu dīkos un strūklakās tikai izmanto-jot aizsargslēdzi pret strāvu bojājuma vietā ar nominālu strāvu maksimāli 30mA Ja peldbaseinā vai dārza dīkī at-rodas cilvēki, tad sūkni nedrīkst darbināt. Drošības iemeslu dēļ mēs pamatā ieteicam lietot ierīci izmantojot aizsargslēdzi pret strāvu bojājuma vietā (maksimāli 30mA).

Elektrības pieslēgšanu drīkst veikt tikai specializēti elektriķi. Šeit noteikti ir jāie-vēro nacionālie noteikumi!

Austrijā sūkņiem lietošanai peldbaseinos un dārzu dīķos, kuri ir aprīkoti ar izturīgu pieslēguma līniju, pēc Austrijas Elektrotehniķu savienības (ÖVE) B/EN 60555 1 līdz 3 daļas, elektroenerģija jānodrošina ar Austrijas Elektrotehniķu savienības pārbaudītu sadalītāja transformatoru, pie kam nominālā strāva nedrīkst sekundāri pārsniegt 230V.

■ Šī ierīce nav paredzēta tam, lai to lietotu personas (tai skaitā bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām vai ar nepietiekamu pieredzi un/ vai zināšanām, ja vien viņus uzrauga par viņu drošību atbildīga persona vai viņi ir saņēmuši instrukcijas par ierīces lietošanu. Bērni ir jāpieskata, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

Stabilitātes priekšnoteikumi

Uzmanību

Pirms jebkuriem darbiem ar vai pie aparāta nodrošiniet stabilitāti, lai novērstu negadījumus vai bojājumus.

- Aparāta stabilitāte ir nodrošināta, ja to novieto uz līdzenas virsmas.

Ekspluatācijas uzsākšana

Aparāta apraksts

1 T īkla pieslēgšanas kabelis ar spraudni
2 L īmeņa slēdzis
3 Līmeņa slēdža stiprinājums
4 Nešanas rokturis
5 Š lūtenes pieslēgums 1“(25,4mm)

Sagatavošana

Attēls A

→ Pieskrūvēt šlūtenes pieslēgumu uz sūkna

Piezīme

Jo īsāka šlūtene, jo lielāka sūknēšanas jau-da.

→ Uzbīdīt šlūteni uz šlūtenes pieslēguma un nostiprināt ar piemērotu šlūtenes apskavu

Attēls B

→ Uzstādīt automātiskajam režīmam vēlamo slēguma augstumu, ievietojot līmeņa slēdža kabeli stiprinājumā.

AttelsC

→ Manuālajam režīmam novietot līmeņa slēdzi uz augšu (kabeli uz leju). Pa- doms: Izbīdiet līmeņa slēdža kabeli cil- pas veidā caur nesamo rokturi.

AttēlsD

→ Novietojiet sūkni stabili uz cietas pamatnes sūknējamā šķidrumā vai ie-gremdējiet tajā ar virvi, kas piestiprināta pie nešanas roktura.

Sūknēšanas teritorija nedrīkst būt daļēji vai pilnībā bloķēta ar netīrumiem.

lerīces darbība

Lai sūknis uzsūktu patstāvīgi, šķidruma līmenim ir jābūt vismaz 3cm (SCP 6000 / 7000), respektīvi 8cm (SDP 7000).

→ lespraudiet kontaktdakšu kontakligzdā.

Automātiskais režīms

Automātiskajā režīmā sūknēšanas procesu automātiski vada līmeņa slēdzis. Ja šķid-rums sasniedz iestatīto līmeni, sūknis ieslē-dzas vai izslēdzas.

Jābūt nodrošinātai līmeņa slēdža brīvai kustībai.

Manuālais režīms

Manuālajā režīmā sūknis vienmēr paliek ie- slēgts.

Norāde:

Tukšgaita izraisa paaugstinātu nolietošanos, manuālajā režīmā neatstājiet sūkni bez uzraudzības. Ja sūknis darbojas tukšgaitā, atslēdziet to 3 minūšu laikā.

Darba beigšana

→ Pēc katras lietošanas reizes izskalot sūkni ar tīru ūdeni.

Piezīme

Var uzkrāties netīrumi un radīt darbības traucējumus.

Kopšana, tehniskā apkope

Apkope

Aparātam nav nepieciešama apkope.

Transportēšana

Uzmanību

Lai novērstu negadījumus vai ievainojumus, transportējot ṣemiet vērā aparāta svaru (skat. tehniskos datus).

Transportēšana ar rokām

→ Paceliet aparātu aiz roktura un nesiet.

Transportēšana automašīnās

→ Nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

Uzmanību

Lai novērstu negadījumus vai ievainojumus, izvēloties uzglabāšanas vietu ṣemiet vērā aparāta svaru (skat. tehniskos datus).

Aparāta uzglabāšana

→ Uzglabājiet ierīci vietā, kur tā nebūs pakļauta sala iedarbībai.

Speciâlie piederumi

Tālāk uzskaitīto speciālo piederumu attēlus atradīsiet šīs instrukcijas 4. lpp.

6.997-346.0	Sūkšanas šljūtene, pārdošanā metros, 1" (25,4mm) 25m	Vakuuma droša spirālveida šljūtene individuāla ga-ruma šljūteņu piegriešanai. Kombinācijā ar pieslē-gumdetalām un sūkšanas filtru tā izmantojama kā individuāla sūkšanas garnitūra.
6.997-347.0	Sūkšanas šljūtene, pārdošanā metros, 3/4" (19mm) 25m
6.997-359.0	Sūkņa veidgabals G1 (33,3 mm) ar pretvārstu	Der 3/4" (19 mm) vai 1" (25,4 mm) šljūtenēm. Ar G1 (33,3 mm) pieslēguma vītni. Lai novērstu ūdens at-plūšanu atpakal sūknī, plakanās blīves vietā ievie-tojiet pretvārstu.

Palīdzība darbības traucējumu gadījumā

⚠ Uzmanību

Lai izvairītos no apdraudējumiem, labošanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apalpošanas dienests.

Traucējums lemesls Traucējuma novēršana
Sūknis ir ieslēgts bet nestrā-dā	Sūknī ir gaiss	Vairākas reizes pievienojiet un atvienojiet sūkņa kon-taktdakšu, līdz tiek uzsūkts šķidrums.
	Sūkšanas teritorija ir aiz-sprostota	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju
	(tikai manuālajam režīmam)ūdens līmenis ir zem mini-mālā ūdens līmeņa	Sūkni iegremdējiet pēc ie-spējas dzilāk šķidrumā vai rīkojieties, kā aprakstīts no-daļā "Sagatavošana" (Auto-mātiskais režīms).
Sūknis nedarbojas vai eks-pluatācijas laikā pēkšņi pār-stāj darboties	Ir pārtrūkusi strāvas padeve	Pārbaudīt drošinājumus un elektriskos savienojumus
	Motora termoaizsardzības slēdzis ir izslēdzis sūkni pār-karsuša motora dēļ.	Izvelciet tīkla kontaktdakšu,ļaujiet sūknim atdzist, iztīriet sūkšanas teritoriju, novēr-siet tukšgaitu
	Sūkšanas teritorijā ir iekēru-sies netīrumu daļiņa	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju
	Līmeņa slēdzis izslēdz sūk-ni	Pārbaudīt līmeņa slēdža po-zīciju
Pazeminās veiktspēja	Sūkšanas teritorija ir aiz-sprostota	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju
pārāk zema veiktspēja	Sūkņa sūknēšanas jauda ir atkarīga no sūknēšanas augstuma, šļūtenes diamet-ra un šļūtenes garuma.	levērojiet maks. sūknēša-nas augstumu (skat. tehnis-kos datus), vajadzības gadījumā izvēlieties citu šļū-tenes diametru vai citu šļū-tenes garumu

Tehniskie dati

		SCP 6000 S	SCP 7000 SDP	7000
Spriegums V 230-240 230-240 230-240
Frekvence Hz 50 50 50
Jauda Pnom	W 250	280 320
Maksimālais darba apjoms l/h 6000 7000	0 7000
Maksimālais spiediens MPa	(bar)	0,05(0,5)	0,06(0,6)	0,06(0,6)
Maksimālais darba augstums m 5 6 6
Maksimālais iegremdēšanas dzilums	m	8	8	8
Maksimālais apstrādājamo netīrumu daļiņu izmērs	mm	5 5 20
Maks. cieto daļiņu saturs ūdenī	kg/m3	2,0	2,0	10,0
Svars	kg 4 4,2	4,3
Skaņas jaudas līmenis (EN 60704-1)	dB(A)	49	49	49

Rezervētas tiesības veikt tehniskas izmaiņas!

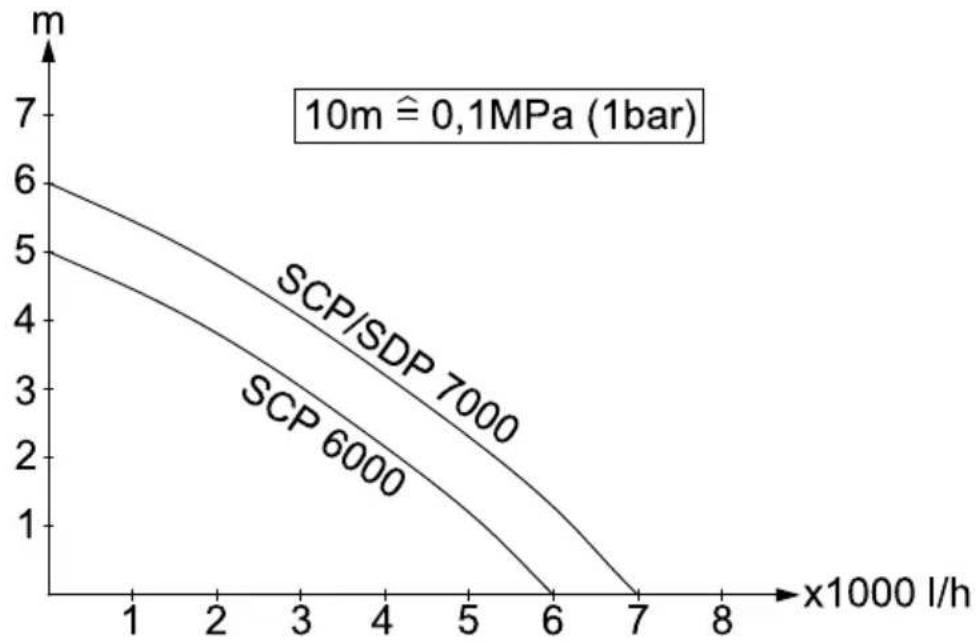

lespējamais sūknējamais daudzums attiecīgi ir lielāks:

• jo mazāks iesūkšanas un sūknēšanas augstums
• jo lielāks ir izmantoto šlūteņu diametrs
• attiecīgi par cik īsākas ir izmantotās šlūtenes
• jo mazāks spiediena zudums ir pieslēgtajiem piederumiem
