LIETOŠANAS INSTRUKCIJA SDV1260 Concept

lebūvējamā stikla keramikas plīts virsma

Pateicamies par šis "Concept" ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Pateicība

Tehniskie dati

Svarīgi brīdinājumi

lerīces apraksts

Vadības panela apraksts

Ediena gatavošana uz indukcijas plīts virsmas

Ediena gatavošanas padomi

Elektroenerģijas taupīšanas padomi

Lietošanas instrukcija

lerīces papildfunkcijas

Trīšana un apkope

lerīces uzstādīšana

Traucējumu novēršana

Klūdas ziņojumi

Vides aizsardzība

TEHNISKIE DATI
Spriegums 220–240 V ~ 50 - 60 Hz
Maks. jauda 6 000 W
Priekšējās kreisās puses vārīšanas zonas diametrs un jauda ø 190 mm, 1 800 W
Aizmugurējās kreisās puses vārīšanas zonas diametrs un jauda ø 155 mm, 1 200 W
Aizmugurējās labās puses vārīšanas zonas diametrs un jauda ø 155 mm, 1 200 W
Labās aizmugurējās gatavošanas zonas diametrs un jauda ø 190 mm, 1 800 W
Ārējie izmēri (p x d x a) 590 x 520 x 50 mm

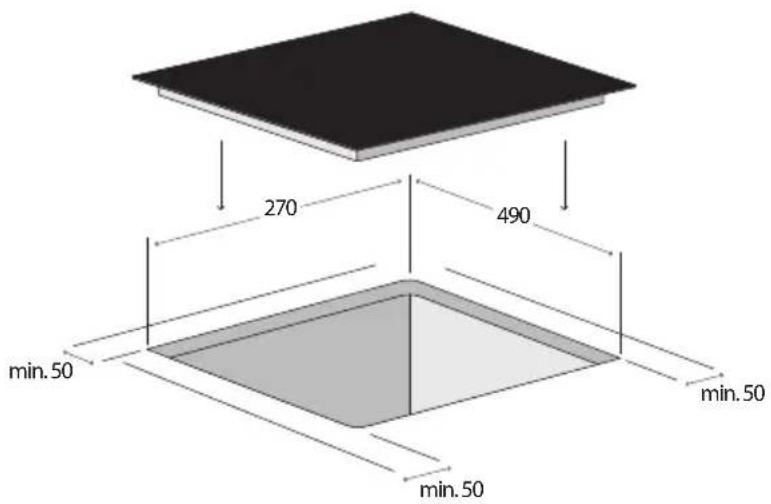

Iekārtas uzstādīšanas izmēri (p x d x a) 560 x 490 x 50 mm
Svars 7,8 kg

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc plīts virsmas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

- Sī ierīce jāuzstāda saskaņā ar spēkā esošajiem noteikumiem, un to drīkst izmantot tikai labi vēdināmā vietā. Pirms ierīces uzstādīšanas un lietošanas izlasiet rokasgrāmatas.

Uzstādīšanas laikā

• lerīce ir paredzēta iebūvēšanai virtuves mēbeles virsmas izgriezumā.
• Blīvējuma gumija, kas ir uzlīmēta uz virsmas, pasargā no šķidrumu iekļūšanas zem vārīšanas zonas.
• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Uzstādīšanas laikā ierīce jāatvieno no elektrotīkla.
• Pārliecinieties, ka elektrotikla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes. Izmantojiet tikai iezemētas sienas kontaktrozetes.

- Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

- Citu elektroieriču vadi nedrīkst pieskarties karstajām vārišanas zonām. Var tikt bojāta vadu izolācija un plīts virsma.

- Nepieskarieties karstajām vārīšanas zonām. Pastāv apdedzināšanās risks!

- Atlikušā siltuma indikators "H" liecina, ka vārīšanas zona ir vēl karsta. Neļaujiet ierīces tuvumā darboties bērniem. Pastāv apdedzināšanās risks.

- Nepieskarieties karstai virsmai ierīces izmantošanas laikā vai īsi pēc tās lietošanas.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

- Neizmantojiet ierīci, ja ir notikusi saskare arūdeni.

- Ja zem virsmas ir atvilktne, tajā nedrīkst uzglabāt alumīnija foliju un viegli uzliesmojošus priekšmetus (piemēram, aerosolus). Pastāv ugunsgrēka vai sprādziena risks.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.

• Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotallietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- Bojājumu gadījumā izslēdziet ierīci un tās drošinātāju.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci nedrīkst ieslēgt.

- Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

- Neizmantojiet ēdiena gatavošanas traukus ar izliektu pamatni vai ar diametru, kas ir mazāks par ieteicamo. Šādi tiktu samazināta ēdiena gatavošanas efektivitāte.

- Ja starp trauka pamatni un vārīšanas zonu ir ūdens, var rasties tvaika spiediens, un spiediena dēl trauks varētu pacelties gaisā. UZMANĪBU! Pastāv savainojuma risks!

- Pārliecinieties, ka vārīšanas zona un trauku pamatne ir sausa.

- Nelietojiet katlus ar nodrupušu emalju. Emailjas bojājuma vietā rodas augsta temperatūra, kas noteiktās vietās karsē plīts virsmu. Plīts virsmas sabojāšanas risks!

- Nenovietojiet karstus katlus vai pannas uz vadības paneļa vai plīts virsmas apmales. Tas varētu izraisīt ierīces bojājumus.

- Nekad nelietojiet uz ierīces ēdiena gatavošanas traukus no plastmasas vai alumīnija folijas.

- Nenovietojiet uz ierīces viegli uzliesmojošus priekšmetus. Pastāv ugunsgrēka risks!

- Nenovietojiet uz ierīces dažādus metāla priekšmetus. Ja ierīce tiks nejauši ieslēgta, šie priekšmeti varētu ļoti ātri uzkarst un izraisīt apdegumus.

- Neizmantojiet ierīci kā darba virsmu vai uzglabāšanas vietu!

- Rūpējieties par ierīces tīrību. Ėdiena atliekas lietošanās laikā varētu aizdegties un izraisīt ugunsgrēku!

• Ėdiena gatavošanas laikā tādi ēdieni kā zupas, mērces vai dzērien i var uzsilt un ātri pārtecēt pāri malām. Tādēļ iesakām šādus ēdienus gatavot piesardzīgi, izvēlēties pareizos iestatījumus un apmaisīt tos visu gatavošanas laiku.
• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ellā var pašaizdegties!
• Nekad neatstājiet bez uzraudzības taukus vai ellu. Pārkarsusi ellà vai tauki varātri aizdegties. Pastāv ugunsgrēka risks!
• Ja aizdegas ella, nekad to nedzēsiet üdeni. Nekavējoties pārsedziet trauku ar vāku vai škīvi. Izslēdziet ierīci un ľaujiet traukam uz tās atdzist.
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

UZMANİBU!

• Šī ierīce atbilst elektromagnētiskās saderības direktīvas prasībām, tomēr ierīces klātbūtnē nedrīkst atrasties cilvēki ar elektrokardiostimulatoriem. Funkcionalitātes traucējumus var izraisīt arī citas ierīces, piemēram, dzirdes aparāti.
• Ja ierīce ir ieslēgta, nenovietojiet tās tuvumā magnētiski jutīgus objektus (kreditkartes, USB zibatmiņas cietos diskus u. tml.).

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvienō no elektrotīkla. Atslēdziet attiecīgo drošinātāju.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

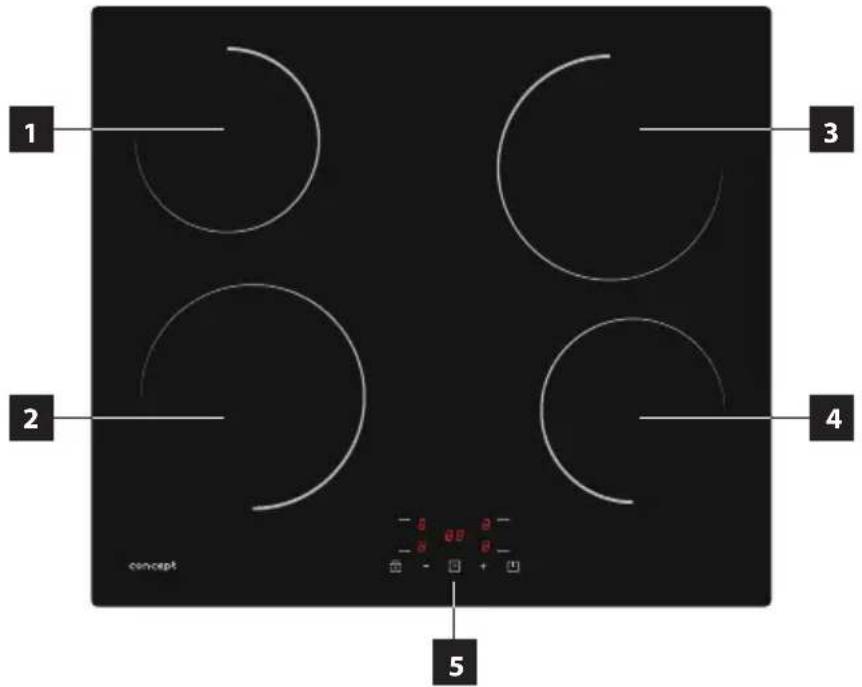

IERİCES APRAKSTS

1. Kreisā aizmugurējā gatavošanas zona (ø 155 mm)
2. Kreisā priekšējā gatavošanas zona (ø 190 mm)
3. Labā aizmugurējā gatavošanas zona (ø 190 mm)
4. Labā priekšējā gatavošanas zona (ø 155 mm)
5. Vadības panelis

1. IESLĘGŠANAS/IZSLĘGŠANAS poga
2. Jaudas limena iestatisanas poga -
3. Jaudas līmeņa iestatīšanas poga +
4. Gatavošanas zonas apzimējuma simbols
5. Taimera iestatīšanas poga

Turpmāk aprakstītie jaudas līmeņi ir tikai ilustratīvi. Precīzi ēdiena gatavošanas jaudas līmeņu iestatījumi ir atkarīgi no vairākiem faktoriem, tostarp izmantotā trauka un pagatavojamo pārtikas produktu daudzuma. Eksperimentējiet ar plīts virsmu un pakāpeniski nosakiet, kuri jaudas līmeņu iestatījumi Jums der vislabāk.

Piemēri, iestatot jaudas līmeni:

a) 1–2 līmenis ir paredzēts:

• lai nodrošinātu šķidrumu vieglu vārīšanos;
• lai lēni un pakāpeniski sildītu bez piedegšanas riska;
• lai izkausētu sviestu, šokolādi;
• lai atkausētu;
• lai vārītu nelielu šķidruma daudzumu.

b) 3–4 līmenis ir paredzēts:

• intensīvai vārīšanai;
• lai nodrošinātu lielāka škidruma daudzuma vārīšanos;
  • vāra rīsus,
• lai sautētu.

c) 5–6 limenis ir paredzēts:

- lai ceptu pankūkas.

d) 7–8 limenis ir paredzëts:

- lai vārītu makaronus.

e) 9 limenis ir paredzëts:

• lai pagatavotu ēdienu, kam nepieciešama augsta temperatūra (bifšteks, kotletes, cepti kartupeļi utt.);
• lai ūdens vai zupa sasniegtu vārīšanās temperatūru;
• lai uzsildītu pārtikas produktus pirms pārslēgšanās uz zemāku līmeni.

ELEKTROENERGIJAS TAUPIŠANAS PADOMI

- Neizmantojiet ēdiena gatavošanas traukus ar izliektu pamatni (1. att.), jo tas samazina efektivitāti un paildzina gatavošanas laiku.

- Katrai vārīšanas zonai izmantojiet pareiza izmēra ēdiena gatavošanas trauku. Katrai vārīšanas zonai izmantojiet pareiza izmēra ēdiena gatavošanas trauku (2. att.).

1. att.

2. Nelielam pārtikas daudzumam izmantojiet nelielu katlu. Liels un tikai daļēji aizpildīts katls patērē daudz elektroenerģijas.

3. Vienmēr pārsedziet katlus un pannas ar piemērotu vāku. Gatavojot bez vāka, patērēsiet daudz vairāk energijas.
4. Gatavojiet ēdienu ar nelielu ūdens vai taukvielu daudzumu. Tas Įaus ietaupīt elektroenerģiju. Gatavojot dārzeņus, šādi tiks saglabāti vitamīni un minerālvielas.
5. Ėdiena gatavošanas sākumā iestatiet vārīšanas zonā visaugstāko jaudas līmeni, savukārt pēc uzsilšanas vārīšanas zonas jaudu samaziniet.

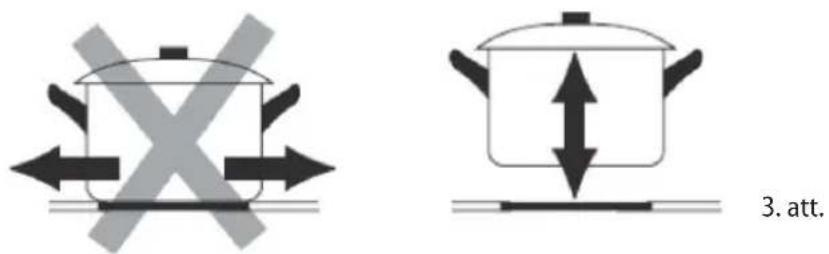

lespējamo bojājumu piemēri

- Nelīdzenas katlu un pannu pamatnes var saskrāpēt plīts virsmu. Tāpēc pārbaudiet katlu pamatnes. Katlus vai pannas ar nelīdzenu virsmu nestumiet, bet gan paceliet un pārvietojiet uz jauno atrašanās vietu (3. att.). Šādi izvairīseties no plīts virsmas saskrāpēšanas.

• Sāls cukurs un smilšu graudiņi (piemēram, no dārzeņu tīrīšanas) var saskrāpēt plīts virsmu. Neizmantojiet vārīšanas virsmu kā darba virsmu vai uzglabāšanas vietu!
• Cukurs un pārtikas produkti ar augstu cukura saturu bojājas pēc saskares ar plīts virsmu. Šādi piedeguši pārtikas produkti nekavējoties jānoņem ar stikla skrāpi.

UZMANIBU! Stikla skrāpis ir ass un var izraisīt ievainojumu!

- Šādi bojājumi neietekmē plīts virsmas funkcionalitāti vai darbību.

Traipi

Piedegušas cukura vai pārtikas produktu ar augstu cukura saturu atliekas.

lekrāsošanās

Metāliski spīdīgi iekrāsojumi rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ vai vārīšanas trauku nodiluma rezultātā.

Skrambas

Skrambas, ko izraisa sāls, cukura, smilšu graudiņi vai nevienmērīgas trauku pamatnes.

Dekorativā elementa nodilums

Nodilums rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ.

- Šie bojājumi rodas nepiemērotas plīts virsmas apkopes dēļ, un tādēļ uz tiem neattiecas garantija. Šajā gadījumā nav runas par ierīces tehniskām problēmām.

LIETOŠANAS INSTRUKCIJA

• Uz plīts virsmas ir atzīmētas vietas – elektriskās vārīšanas zonas, kas ir paredzētas tikai ēdiena gatavošanai. Vārīšanas zonu diametri atbilst parastajiem ēdiena gatavošanas trauku izmēriem.
• Tiek sildīta tikai atzīmētā laukuma iekšpuse, citas virsmas saglabājas samērā aukstas, un var tikt izmantotas kā novietnes.
  • Vārišanas zonas pārkaršanu zem stikla keramikas virsmas novērš temperatūras sensors.
• Degošais simbols "H", kas var parādīties vārišanas zonas jaudas iestatījumu joslā, signalizē par paaugstinātu temperatūru uz vārišanas zonas virsmas pēc izslēgšanas (atlikušo siltumu). Simbols nodzisīs, tiklīdz vārišanas zona būs atdzisusi tādā līmenī, lai neradītu apdegumu risku.
• Vārišanas zonu jaudu var regulēt diapazonā līdz 9 līmeņiem, ko iestata, pieskaroties atbilstīgajiem skārienjutīgajiem taustiņiem uz vadības panela. Katreiz nospiežot taustiņu, atskanēs pīkstiens. Reakcija notiek 1 sekundes laikā pēc taustina nospiešanas. Tik ilqi jātur pirksts uz attiecīgā taustina.

Piezime:

• Skārienekrāna vadība tiek aktivēta, novietojot pirkstu uz atbilstīgā simbola uz stikla keramikas virsmas.
• Spiežot uz skārienjutīgiem taustinīiem, izmantojiet visu pirksta augšdalu, nevis tikai pirkstgalu (4. att.).
• Vadības panelim vienmēr jābūt tīram un sausam. Pat neliels ūdens daudzums uz vadības panela var apgrūtināt taustinu izmantošanu. Nenovietojiet uz plīts virsmas vadības panela dažādus priekšmetus.
• Skārienekrāna vadība nereagē uz tumšām matētām krāsām (izmantoiot plīti, nevar valkāt melnus cimdus).
• Uzmanieties, lai izvairitos no nejaušas ierīces ieslēgšanas. Pastāv apdedzināšanās risks.

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higiēnas nolūkos notīriet to ar mitru drāniņu.

Plīts virsmas ieslēgšana

Nospiediet un turiet nospiestu ieslēgšanas/izslēgšanas taustinu (1) 1 sekunde, lai ieslēgtu plīti.

Vārišanas zonas ieslēgšana

1. Nospiediet un turiet nospiestu ieslēgšanas/izslēgšanas taustiņu (1) 1 sekunde, lai ieslēgtu plīts virsmu. Kad tas ir ieslēgts, atskanēs viens pīkstiens un displejā būs redzams “-” vai “-”, kas norāda, ka plate ir gaidīšanas režīmā.
2. Nospiediet, lai izvēlētos vārišanas zonu, kuru vēlaties izmantot. Pēc tam iestatiet vajadzīgo jaudas līmeni, atkārtoti nospiežot simbolu "-" (2) vai "+" (3) izvēlētajai gatavošanas zonai, lai vērtība no 1 līdz 9.

Piezime:

• Vēlamo vārīšanas zonas jaudas līmeni var mainīt jebkurā laikā ēdiena gatavošanas laikā no 0 līdz 9.
- Ja 1 minūtes laikā pēc plīts virsmas ieslēgšanas neiestatīsiet nepieciešamo jaudas līmeni, plīts virsma automatiski izslēgsies.

Vārīšanas zonas izslēgšana

1. Nospiediet izvēlēto vārīšanas zonu, kuru vēlaties izslēgt. Atkārtoti nospiediet simbolu “-” (2), lai pa vienam iestatītu jaudas līmeni uz “0”, un gatavošanas zona izslēgsies.
2. Nospiežot ieslēgšanas/izslēgšanas taustinu (1), izslēdziet vārišanas zonu.

Piezime:

• Pēc vārīšanas zonas izslēgšanas displejā var parādīties simbols "H", kas liecina, ka izmantotā zona joprojām ir karsta un pastāv apdedzināšanas risks.
• Simbols "H" pazudīs, tiklīdz izmantotās vārīšanas zonas virsma atdzisis drošā temperatūrā (nebūs karstā pieskaroties).
• Ja displejā deg simbols "H", šo atlikušo siltumu var izmantot, piemēram, lai sasildītu citu ēdiena gatavošanas trauku.

Vārišanas zonas izslēgšana

• Nospiežot ieslēgšanas/izslēgšanas taustinu (1), izslēdziet plīti. Visi iestatījumi tiks atiestatīti.
- Pēc plīts izslēgšanas displejā var parādīties simbols "H", kas liecina, ka dažas vārišanas zonas joprojām ir karstas un pastāv apdedzināšanās risks. Nepieskarieties šim karstaiām vārišanas zonām.

Piezime:

• Ja tiks izslēgtas visas vārišanas zonas un 1 minūtes laikā nenotiks pieskaršanās vadības panelim, plīts automātiski izslēgsies.
• Automātiskā izslēgšanās (gatavošanas laiks) katrai vārīšanās zonai drošības apsvērumu dēļ ir ierobežots līdz 8 stundām (ja iestatāt jaudas līmeni no 1 līdz 3), līdz 4 stundām (iestatot jaudas līmeni no 4 līdz 6) vai līdz 2 stundām (iestatot jaudas līmeni no 7 līdz 9).

IERİCES PAPILDFUNKCIJAS

Bērnu drošības slēdža funkcija

Šī funkcija novērš nejaušu vārīšanas zonu ieslēgšanu.

1. Lai blokētu vadības paneli, nospiediet un turiet taustiņu, kas ir paredzēts bērnu drošības slēdža aktivēšanai/deaktivēšanaj (5).
2. Displejā parādīsies simbols "Lo" (Lock = blokēts), kas norāda, ka vadības panelis ir blokēts. Vadības panelis ir blokēts, iznemot ieslēgšanas/izslēgšanas taustinu (1), kas ir atspēiots.
3. Lai atblokētu vadības paneli, nospiediet un turiet taustinu, kas ir paredzēts bērnu drošības slēdža aktivēšanai/deaktivēšanai (5) uz 3 sekundēm.
4. Displejā pazudīs simbols "Lo", un vadības panelis atkal darbosies.

Piezime:

• Ja bērnu drošības slēdža aktivēšanas laikā tiks izslēgta plīts, vadības paneļa blokēšana ir iespējota arī pēc plītis izslēgšanas. Šādā gadījumā pēc plīts ieslēgšanas bērnu drošības taustiņš tiek aktivēts un displejā parādās simbols "Lo" (Lock = blokēts).
• Lai atblokētu vadības paneli, nospiediet un turiet taustinu, kas ir paredzēts bērnu drošības slēdža aktivēšanai/deaktivēšanai (5), līdz atskan skanas signāls. Displejā pazudīs simbols "Lo", un vadības panelis atkal darbosies.

Ediena gatavošanas laika iestatišana (taimera funkcija)

Šo funkciju var iestatīt, ja vārīšanai nav izvēlēta neviena gatavošanas zona.

1. Nospiediet taimera iestatisanas taustinu (6), taimeri iedegsies "10" un mirgos "0".
2. Izmantojot “-” un “+” taustiņu, lai iestatītu vēlamo laiku taimera displejā pa 1 minūtei. Ja vēlaties iestatīt laiku pa 10 minūtēm, vēlreiz nospiediet taimera iestatīšanas pogu (6), tad mirgos skaitlis, kas apzīmē desmitus. Izmantojiet pogas “-” (2) un “+” (3), lai iestaṭītu yaiadzīgos desmitiem minūšu.
3. Lai atceltu iestatīto ēdiena gatavošanas laiku, iestatiet taimera vērtību "00" ar pogu "-". Displejā parādīsiessimbols "."
4. Pēc iestatītā ēdiena gatavošanas laika beigām displejā iestatīšanai parādīsies simbols “- -”, un 30 sekundes būs dzirdams skanas signāls.

Piezime:

Minūtes atgādinājuma funkcija darbojas tikai tad, ja plīts tiek lietota, ti. iestatijumam nav nepieciešams izvēlēties konkrētu gatavošanas zonu, bet ir nepieciešams gatavot uz dažām gatavošanas zonām. Pretējā gadījumā dēlis automātiski izslēgsies pēc 2 minūtes, tāpēc pīkstiens neatskanēs minūtē. Ši funkcija ir iestatīta uz dēļiem, lai nodrošinātu labāku energoefektivitāti.

Vienas vārišanas zonas aizkavētās izslēgšanas funkcija

Aizkavētās izslēgšanas funkciju var izmantot visām plīts vārīšanas zonām. Katrai vārīšanas zonai var iestatīt atškirīgu aizkavētās izslēgšanas laiku.

1. Nospiediet vārīšanas zonas izvēles pogu (4), kurai vēlaties izmantot aizkavētās izslēgšanas funkciju.
2. Nospiediet taimera pogu (6). Displejā virs taustiniem parādās vērtība "10" un cipars "0" kas sāks mirgot.
3. Izmantojot “-” un “+” taustiņu, lai iestatītu vēlamo laiku taimera displejā pa 1 minūtei. Ja vēlaties iestatīt laiku pa 10 minūtēm, vēlreiz nospiediet taimera iestatīšanas pogu (6), tad mirgos skaitlis, kas apzīmē desmitus. Izmantojiet pogas “-” (2) un “+” (3), lai iestatītu vajadzīgos desmitiem minūšu.
4. Pēc aizkavētās izslēgšanas laika iestatīšanas displejā apakšējā labajā stūrī mirgos punkts blakus izvēlētās gatavošanas zonas iestatītajam jaudas līmenim.
5. Lai atceltu iestatīto aizkavētās izslēgšanas laiku, vienlaikus nospiediet vadības panelī (6) taustiņu “+” un “-”, lai iestatītu taimeri (1). Displejā virs taustīniem parādīsies vērtība “00”.
6. Pēc aizkavētās izslēgšanas laika beigām displejā virs, parādīsies simbols “--” un attiecīgā vārīšanas zona, kurai tika iestatīta aizkavētā izslēgšana, automātiski izslēgsies.

Vairāku vārīšanas zonu aizkavētās izslēgšanas funkcija

Lai iestatītu aizkavēto izslēgšanos vairākām vārīšanas zonām, jārīkojas tāpat kā, iestatot aizkavēto izslēgšanos vienai vārīšanas zonai.

1. Nospiediet vārīšanas zonas izvēles pogu (4), kurai vēlaties izmantot aizkavētās izslēgšanas funkciju.
2. Nospiediet taimera pogu (6). Displejā virs taustiniem parādās vērtība "10" un cipars "0" kas sāks mirgot.
3. Izmantojot “-” un “+” taustiņu, lai iestatītu vēlamo laiku taimera displejā pa 1 minūtei. Ja vēlaties iestatīt laiku pa 10 minūtēm, vēlreiz nospiediet taimera iestatīšanas pogu (6), tad mirgos skaitlis, kas apzīmē desmitus. Izmantojiet pogas “-” (2) un “+” (3), lai iestatītu vajadzīgos desmitiem minūšu.
4. Pēc aizkavētās izslēgšanas laika iestatīšanas displejā apakšējā labajā stūrī mirgos punkts blakus izvēlētās gatavošanas zonas iestatītajam jaudas līmenim.
5. Lai atceltu iestatīto aizkavētās izslēgšanas laiku, vienlaikus nospiediet vadības panelī (6) taustiņu “+” un “-”, lai iestatītu taimeri (1). Displejā virs taustīniem parādīsies vērtība “00”.
6. Pēc aizkavētās izslēgšanas laika beigām displejā virs, parādīsies simbols “--” un attiecīgā vārīšanas zona, kurai tika iestatīta aizkavētā izslēgšana, automātiski izslēgsies.
7. Attiecīgajai vārīšanas zonai, kurai ir iestatīts nākamais aizkavētās izslēgšanas laiks, apakšējā labajā stūrī blakus iestatītajam jaudas līmenim mirgos punkts.
8. Pēc pēdējā attiecīgās vārīšanas zonas aizkavētās izslēgšanas laika beigām displejā iestatīšanai, parādīsies simbols "-" un attiecīgā vārīšanas zona automātiski izslēgsies.

Piezime:

• Ja aizkavētā izslēgšanās tika iestatīta tikai vienai vārīšanas zonai, pēc iestatītā aizkavētās izslēgšanas laika tiks izslēgta tikai tā vārīšanas zona, kurai tika iestatīta aizkavētā izslēgšanās. Pārējās vārīšanas zonās paliks ieslēgtas, ja vien tām netiks iestatīta aizkavētā izslēgšanās.
• Aizkavēto izslēgšanos var iestatīt ne ilgāk kā uz 99 minūtēm.

TİRİŞANA UN APKOPE

Plīts stikla virsma ap vārīšanas zonām neuzsilst, līdz ar to šajās vietās pārtikas produktu atliekas nevar piedegt. Lai notīritu plīts virsmu, nav jāgaida, līdz tā pilnībā atdziest.

Nekādā gadījumā neizmantojiet plīts virsmas tīrīšanai augstspiediena vai tvaika tīrīšanas līdzekļus, jo tie var sabojāt ierīci.

• Apstrādājiet plīts virsmu ar kopjošu aizsarglīdzekli, kas ir paredzēts stikla keramikas virsmām.
• Lielāku netīrumu gadījumā uzklājiet uz plīts virsmas tīrīšanas līdzekli, kas atgrūž netīrumus: šādi plīts virsmu būs daudz vieqlāk tīrīt.
• Izmantojiet tikai tīrīšanas līdzekļus, kas ir piemēroti lietošanai uz stikla keramikas virsmas.
• Tīrīšanas laikā nekad neizmantojiet cietus sūkļus, abrazīvus vai agresīvus tīrīšanas līdzekļus (piemēram, aerosolu cepeškrāsns tīrīšanai) un traipu nonemšanas līdzekļus.
• Vadības panelim vienmēr jābūt tīram un sausam. Rūpējieties, lai vadības paneļa vienmēr būtu tīrs un sauss.
• Pārtikas un ūdens atliekas nelabvēlīgi ietekmē vadības panela funkcionalitāti, un tas var pārstāt darboties.
• Tiriet plīts virsmu pēc katras ēdiena gatavošanas, lai ēdiena atliekas nepiedegtu nākamajā gatavošanas reizē.
• Mitru plīts virsmu notīriet ar tīrīšanas līdzekli un papīra dvieli. Pēc tam nosusiniet plīti ar sausu, mīkstu drāniņu.
• Ja virsma joprojām ir pārāk karsta, uz tās var parādīties traipi.
• Nekad neatstājiet uz plīts virsmas tīrīšanas līdzekļa atliekas, kas varētu iekrāsot stiklu.
• Metāliski spīdīgi iekrāsojumi rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ vai ēdiena gatavošanas trauku nodiluma rezultātā.
• Šo iekrāsojumu ir ħoti grūti noņemt. Tīrīšanai izmantojiet tikai tīrīšanas līdzekļus, kas ir paredzēti stikla keramikas virsmai.
• Ėdiena atliekas un tauku slāni noņemiet ar stikla skrāpi.
• Tiriet plīts virsmu tikai ar pašu asmeni. Ar skrāpja rokturi to varētu saskrāpēt.
• UZMANĪBU! Skrāpis ir ľoti ass! Pastāv savainojuma risks! Nekavējoties nomainiet bojātu asmeni.
• Pēc tīrīšanas uzglabājiet skrāpi bērniem nepieejamā vietā.

IERİCES UZSTÄDİŞANA

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• lerīces novietošana piemērotās mēbelēs nodrošina tās pareizu darbību.
• Ierīce tiek uzstādīta standarta virtuves mēbelē, kas ir paredzēta iebūvējamām ierīcēm, vai pielāgotās mēbelēs, kuru izmērs atbilst parametriem, kas norādīti 5. att.
• Virtuves mēbelēm jābūt izgatavotām no karstumizturīga materiāla, kas var izturēt temperatūru virs 120 °C. Materiāliem un izmantotajām līmvielām jāiztur ierīces sasilšana atbilstīgi ČSN EN 60335-2-6 standartam. Materiāli un līmvielas, kas neatbilst šim standartam, var tikt bojāti vai atlīmēties.

270 490 min.50 min.50 min.50

1. att.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Uzstādīšanai nepieciešamās atveres (minimālais biezums 38–40 mm) darba virsmā, kurai jābūt izgatavotai no karstumizturīga materiāla, izmēri ir norādīti 5. att.
3. Plits virsmas malās nodrošiniet vismaz 50 mm attālumu no apkārtējiem priekšmetiem un skapīšiem. Aiz plits arī atstājiet vismaz 50 mm atstarpi.
4. Virs plits virsmas iesakām uzstādīt tvaika nosūcēju. Minimālajam attālumam no tvaika nosūcēja līdz plits virsmai jābūt 600 mm.

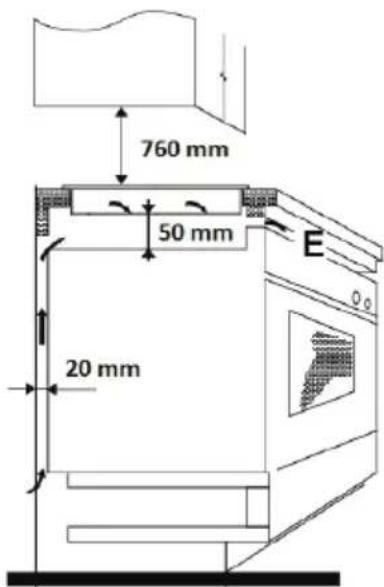

5. Ja virs plīts ir tikai skapis bez tvaika nosūcēja, minimālajam attālumam no plīts līdz skapim jābūt 760 mm (6. att.).

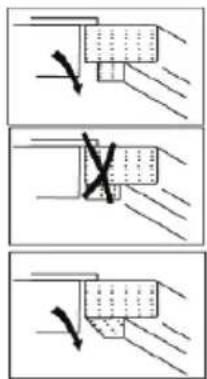

6. Lai nodrošinātu efektīvu gaisa cirkulāciju, ierīce jānovieto saskaṇā ar izmēriem, kas norādīti 6. att., un skapītim jābūt konstruētam tā, lai tā apakśdaļā varētu plūst gaiss. Zem plīts virsmas jābūt vismaz 50 mm atstarpei, bet aiz aizmugurējās skapīsa sienas jābūt vismaz 20 mm atstarpei (6. att.).
7. Ja zem plīs virsmas tiek novietota ierīce, starp šīm divām ierīcēm jābūt atstarpei vismaz 50 mm.

760 mm 50 mm 20 mm E

1. att.

2. Ja plīts virsmas atrodas virs virtuves atvilktnes, starp atvilktnes saturu un plīti jābūt attālumam vismaz 50 mm.

3. Novietojiet plīts virsmu darba virsmas malā un izvelciet elektrības vadu cauri virtuves mēbeles virsmai tā, lai pēc uzstādīšanas būtu pieejama tās kontaktdakša.
4. Uzmanīgi ievietojiet plīts virsmu darba virsmā. Izvairieties no elektrības vada saspiešanas.
5. Stikla keramikas virsmas apakšējā daļā ir blīvējums pret šķidrumu noplūdi. Pēc plīts virsmas ievietošanas darba virsmas atverē attālums starp darba virsmas malu un plīts virsmu nedrīkst būt mazāks par 3 mm (7. att.).

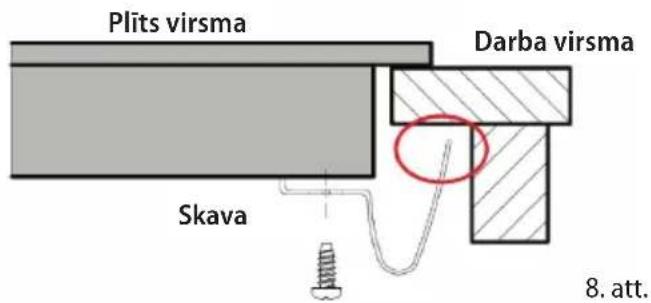

6. Vēlamajā pozīcijā apakšpusē nostipriniet plīts virsmu pie darba virsmas ar skavām (8. att.), kas ietilpst plīts iepakojumā.
7. Pievienojiet strāvas vadu spailu blokā un ieslēdziet atbilstīgo drošinātāju.

Blivējums Min.3mm 7.att

Plits virsma Darba virsma Skava 8. att.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Izslēdziet drošinātāju un atvienojiet strāvas vadu no spaiļu bloka.
2. Atbrīvojiet stiprinājumus.
3. Nonemiet plits virsmu un uzmanigi izvelciet strāvas vadu.

Savienojums ar elektrotiklu

- lerīces pievienošanu drīkst veikt tikai kvalificēts speciālists.

• Ja ierīce tiek tieši savienota ar elektriskās strāvas avotu, tai jābūt aizsargātai ar drošinātāju, kas atbilst strāvas drošinātāja norādījumiem uz tehnisko pamatdatu plāksnītes.
• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.. Jo īpaši vienfāzes savienojuma (230 V) gadījumā varētu rasties instalētās elektriskās kēdes pārslodze.
• Pievienojot plīts virsmu vienfāzes tīklā (skat. "lerīces spailju bloka savienojums"), nedrīkst ieslēgt visas vārišanas zonas ar maksimālu jaudu. Lai izvairītos no drošinātāja jaudas pārslodzes, plīts automatāiski samazina atsevišku vārišanas zonu jaudu.
• Savienojumam ar elektrotiklu iesakām izmantot atsevišku elektrisko kēdi.
• Izmantojiet tikai elektroinstalācijas sadali ar PE aizsargvadītāju.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt ugunsgrēka risku pārkaršanas dēl.
• lerīces vada kontaktdakšai vai attiecīgajam drošinātājam jābūt brīvi pieejamam ari pēc ierīces uzstādišanas.
• lerīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla aizsargvadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.
• Elektrības vadam jābūt novietotam tā, lai tas nenonāktu saskarē ar ierīces karstajām dalām un lai tas netiktu deformēts vai pārmērīgi liekts.
• Atvienojot plīts virsmu no elektrotīkla, tiks atiestatīti iestatītie parametri un noblokēta virsmas vadība.

Ierices spailu bloka savienošana

• Plits virsma jau rūpnīcā tika aprikota ar strāvas vadu. Ja vada bojājuma dēļ ir nepieciešama tā nomaiņa, 9. vai 10. att. ir attēlota ierīces spailu bloka savienošana.
• Strāvas vads ir jāaizstāj ar tāda paša tipa vadu ar atbilstošu vadītāju škērsgriezumu.
• Veidojot jaunu vadu savienojumu spailu blokā, pārliecinieties, ka vadu nevar izraut no spailu bloka.
• Lai ievietotu ierīci atverē darba virsmā un vēlāk savienotu ar elektrotīklu, rīkojieties līdzīgi, kā aprakstīts iepriekš.

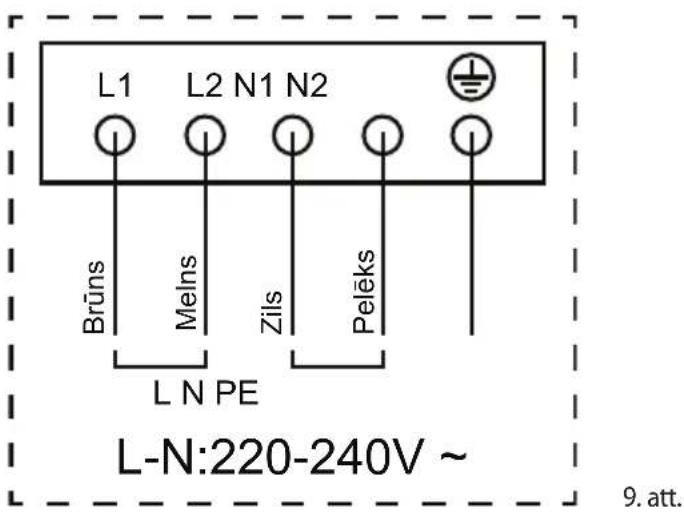

Vienfāzes vārišanas zonas spailu bloka savienošana ar 3 dzīslu strāvas vadu (230 V)

Savienojumam izmantojiet vadu, kura vaditāju minimālais škērsgriezums ir 4 mm ^2 .

L1 L2 N1 N2 Brūns Melns Zils Pelēks LN PE L-N:220-240V ~ 9. att.

TRAUCĒJUMU NOVĒRŠANA

Traucējuma apraksts lespējamais cēlonis Risinājums
leslēdzot plīts virsmu, reaģē mājsaimniecības elektroinstalācijas drošinātājs	Pašreizējā elektroinstalācijas noslodze ir pārāk augsta.	Pārliecinieties, ka visu ieslēgto ierīču jauda nepārsniedz maksimālo mājsaimniecības elektroinstalācijas noslogojumu. Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
Pēc plīts ieslēgšanas/ izslēgšanas slēdža nospiešanas plīts virsma ieslēdzas, taču nedarbojas displejs pie atsevišķām vārišanas zonām.	Nedarbojas barošanas bloka elektronika.	Jānomaina barošanas bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
	Nedarbojas vadības bloka elektronika.	Jānomaina vadības bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
Pēc vārišanas zonas jaudas līmeņa iestatišanas vārišanas zona nesilda.	Vārišanas zonas pārkaršana	Vārišanas zonas temperatūra ir pārāk augsta. Pārliecinieties, vai darbojas dzesēšanas ventilators, kas atrodas plīts apakšējā daļā. Ja ventilators darbojas, sazinieties ar servisa apkalpes centru.
	Nedarbojas dzesēšanas ventilators.	Jānomaina dzesēšanas ventilators. Sazinieties ar pilnvaroto servisa centru.
	Nedarbojas barošanas bloka elektronika.	Jānomaina barošanas bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
Vārišanas zona silda, taču nedarbojas displejs.	Nedarbojas vadības vai barošanas bloka elektronika	Vēlreiz nospiediet plīts ieslēgšanas un izslēgšanas taustiņu un vēlreiz veiciet iestatījumus katrā vārišanas zonā.
Ediena gatavošanas laikā plīts virsma izslēdzas.	Notika nejauša ieslēgšanas un izslēgšanas slēdža nospiešana.	Vēlreiz nospiediet plīts ieslēgšanas un izslēgšanas taustiņu un vēlreiz veiciet iestatījumus katrā vārišanas zonā.
Plaisas vai plīsumi uz stikla keramikas virsmas.	Uz plīts tika novietots trauks, kas sabojāja plīts stikla keramikas virsmu.	Nekavējoties izslēdziet plīti, nospiežot ieslēgšanas un izslēgšanas taustiņu vai attiecīgo drošinātāju, atvienojot plīti no elektrotīkla. Sazinieties ar pilnvaroto servisa centru.

KLÜDAS ZIÑOJUMI

Kods Klūdas apraksts lespējamais cēlonis
E0 & atkārtoti brīdinājuma pīkstieni	Vārīšanas zonas temperatūra ir pārāk augsta	Uzgaidiet, līdz vārīšanas zonas temperatūra samazināsies. Nospiediet ieslēgšanas/izslēgšanas taustiņu, lai restartētu plīti.Pārbaudiet, vai ventilators darbojas. Ja ventilators darbojas, sazinieties ar servisa apkalpes centru.
E1	Vārīšanas zonas temperatūras sensora bojājums.	Jānomaina barošanas bloka elektronika.Sazinieties ar pilnvaroto servisa centru.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisinus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šis ierīces otreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

concept

ACKNOWLEDGEMENTS
