LIETOŠANAS INSTRUKCIJA SVE6550SS Concept

Paldies, ka iegādājāties Concept izstrādājumu! Mēs ceram, ka būsiet apmierināts ar mūsu izstrādājumu visā tā lietošanas laikā.

Pirms pirmās lietošanas reizes rūpīgi izlasiet lietotāja rokasgrāmatu un pēc tam saglabājiet to. Nodrošiniet, lai šī izstrādājuma lietotāji būtu izlasījuši šo rokasgrāmatu.

SATURS

Tehniskie parametri

Svarīgi paziņojumi

Izstrādājuma apraksts

leteikumi un padomi par energijas taupišanu

Lietotāja rokasgrāmata

Tirišana un apkope

lerīces uzstādīšana

Problēmu novēršana

TEHNISKIE PARAMETRI

Spriegums 230/400 V
Diametrs un jauda	Priekšējās kreisās puses vārīšanas zonas	ø 120 mm 700 W
		ø 180 mm 1 700 W
	Aizmugurējās kreisās puses vārīšanas zona	ø 145 mm 1 200 W
	Aizmugurējās labās puses vārīšanas zonas	ø 140 x 140 mm 1 100 W
		ø 250 x 140 mm 2 000 W
	Priekšējās labās puses vārīšanas zonas	ø 145 mm 1 200 W
Maks. kopējā siltuma atdeve 9,7 kW
Uzstādīšanas vietas izmēri (P x Dz x A) 500 x 600 x 850 mm
Vars 39 kg

Ražotājs patur tiesības bez iepriekšēja brīdinājuma veikt jebkādas tehniskas izmainas, labot drukas klūdas un attēlu atšķirības

SVARİGI PAZIŞOJUMI

Pēc plīts virsmas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīqi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzqlabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.
• Šī ierīce jāuzstāda saskaņā ar spēkā esošajiem noteikumiem, un to drīkst izmantot tikai labi vēdināmā vietā. Pirms ierīces uzstādīšanas un lietošanas izlasiet rokasgrāmatas.

- Uzstādīšanas laikā

- Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

- Uzstādīšanas laikā ierīce jāatvieno no elektrotīkla.

- Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes. Izmantojiet tikai iezemētas sienas kontaktrozetes.

- Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram: veikalu, biroju un citu darba vietu virtuves stūrīšos; lauksaimniecībā izmantojamās iekārtās; iekārtās, ko izmanto viesi viesnīcās, moteļos un citur; iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uznēmumi:

- Citu elektroieriču vadi nedrīkst pieskarties karstajām vārīšanas zonām.

- Var tikt bojāta vadu izolācija un plīts virsma.

- Nepieskarieties karstajām vārīšanas zonām. Pastāv apdedzināšanās risks!

- Atlikušā siltuma indikators "H" liecina, ka vārīšanas zona ir vēl karsta. Neļaujiet ierīces tuvumā darboties bērniem. Pastāv apdedzināšanās risks.

- Nepieskarieties karstai virsmai ierīces izmantošanas laikā vai īsi pēc tās lietošanas.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

- Neizmantojiet ierīci, ja ir notikusi saskare arūdeni.

- Ja zem virsmas ir atvilkte, tajā nedrīkst uzglabāt alumīnija foliju un viegli uzliesmojošus priekšmetus (piemēram, aerosolus). Pastāv ugunsgrēka vai sprādziena risks.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemanām.

- Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotallietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- Bojājumu gadījumā izslēdziet ierīci un tās drošinātāju.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā škidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci nedrīkst ieslēgt.

- Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

- Neizmantojiet ēdiena gatavošanas traukus ar izliektu pamatni vai ar diametru, kas ir mazāks par ieteicamo. Šādi tiktu samazināta ēdiena gatavošanas efektivitāte.

- Ja starp trauka pamatni un vārīšanas zonu ir ūdens, var rasties tvaika spiediens, un spiediena dēļ trauks varētu pacelties gaisā. UZMANĪBU! Pastāv savainojuma risks!

- Pārliecinieties, ka vārīšanas zona un trauku pamatne ir sausa.

- Nelietojiet katlus ar nodrupušu emalju. Emaljas bojājuma vietā rodas augsta temperatūra, kas noteiktās vietās karsē plīts virsmu. Plīts virsmas sabojāšanas risks!

• Nenovietojiet karstus katlus vai pannas uz vadības paneļa vai plīts virsmas apmales. Tas varētu izraisīt ierīces bojājumus.
• Nekad nelietojiet uz ierīces ēdiena gatavošanas traukus no plastmasas vai alumīnija folijas.
• Nenovietojiet uz ierīces viegli uzliesmojošus priekšmetus. Pastāv ugunsgrēka risks!
• Nenovietojiet uz ierīces dažādus metāla priekšmetus. Ja ierīce tiks nejauši ieslēgta, šie priekšmeti varētu ľoti ātri uzkarst un izraisīt apdegumus.
• Neizmantojiet ierīci kā darba virsmu vai uzqlabāšanas vietu!
• Rūpējieties par ierīces tīrību. Ėdiena atliekas lietošanās laikā varētu aizdegties un izraisīt ugunsgrēku!
• Ėdiena gatavošanas laikā tādi ēdieni kā zupas, mērces vai dzērieni var uzsilt un ātri pārtecēt pāri malām. Tādēļ iesakām šādus ēdienus gatavot piesardzīgi, izvēlēties pareizos iestatījumus un apmaisīt tos visu gatavošanas laiku.
• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ell var pašaizdegties!
• Nekad neatstājiet bez uzraudzības taukus vai ellu. Pārkarsusi ellà vai tauki var ātri aizdegties. Pastāv ugunsgrēka risks!
• Ja aizdegas ellà, nekad to nedzēsiet üdeni. Nekavējoties pārsedziet trauku ar vāku vai škīvi. Izslēdziet ierīci un laujiet traukam uz tās atdzist.
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.
• UZMANĪBU! Šī ierīce atbilst elektromagnētiskās saderības direktīvas prasībām, tomēr ierīces klātbūtnē nedrīkst atrasties cilvēki ar elektrokardiostimulatoriem. Funkcionalitātes traucējumus var izraisīt arī citas ierīces, piemēram, dzirdes aparāti.

• Ja ierīce ir ieslēgta, nenovietojiet tās tuvumā magnētiski jutīgus objektus (kredītkartes, USB zibatmiņas cietos diskus u. tml.). lespējamie bojājumi

• Tikai kvalificēts specialists drīkst labot ierīci un iejaukties tās darbībā.

• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Atslēdziet attiecīgo drošinātāju.

Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru. Ražotāja norādījumu neievērošanas dēl var tikt atteikts garantijas remonts.

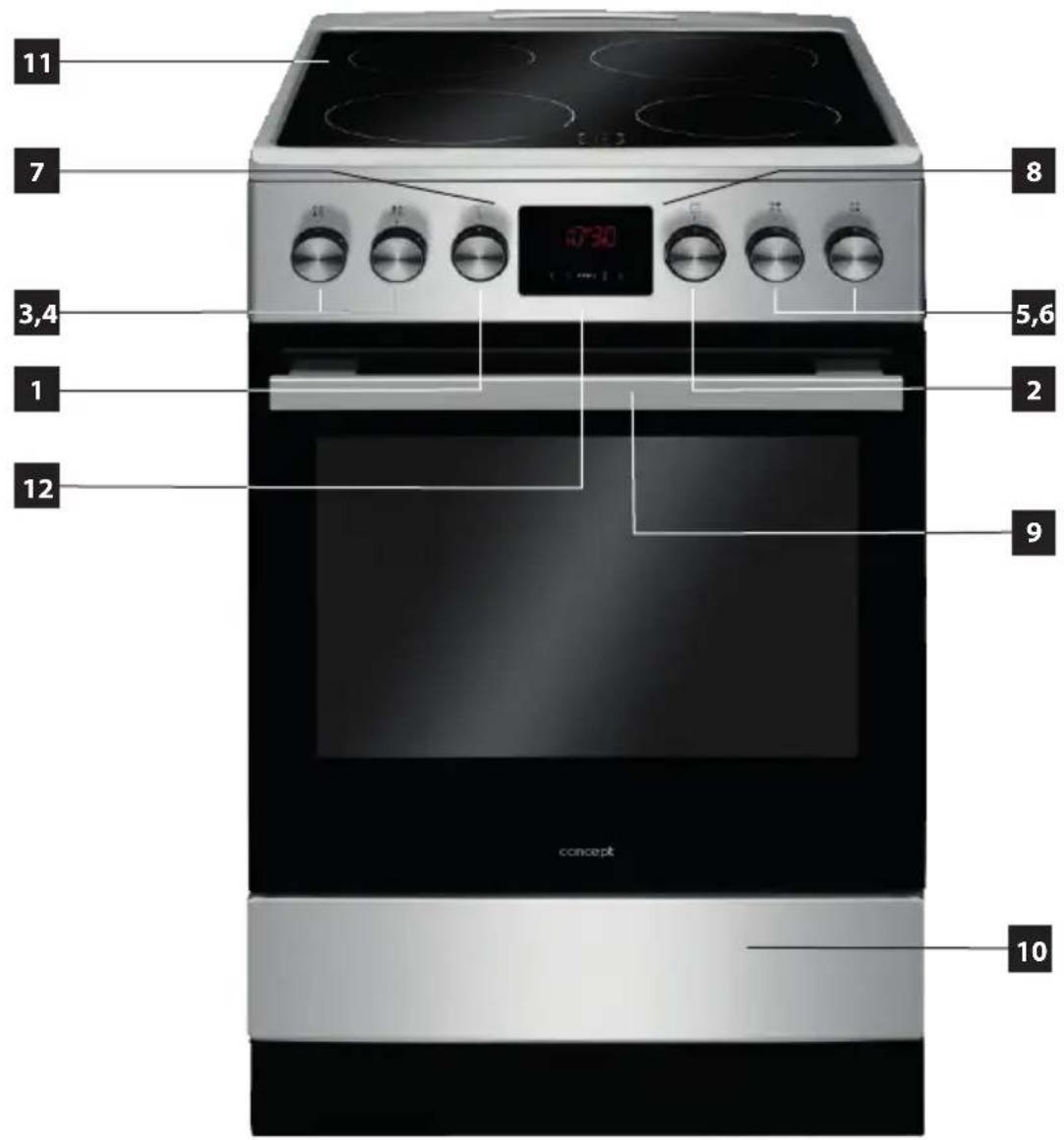

IZSTRĀDĀJUMA APRAKSTS

1 Temperatūras regulatora grozámpoga
2 Cepeškrāsns funkciju izvēles grozámpoga
3-6 diena gatavošanas virsmu regulēšanas grozāmpogas
7 Termostata L kontrollampiņa
8 Virsmas R darbības kontrollampiņa
9 Cepeškrāsns durvju lodziņš
10 Atviktne
11 Stikla keramikas gatavošanas virsma
12 Elektroniskais programmators

11 7 3,4 1 12 8 5,6 2 9 concept 10

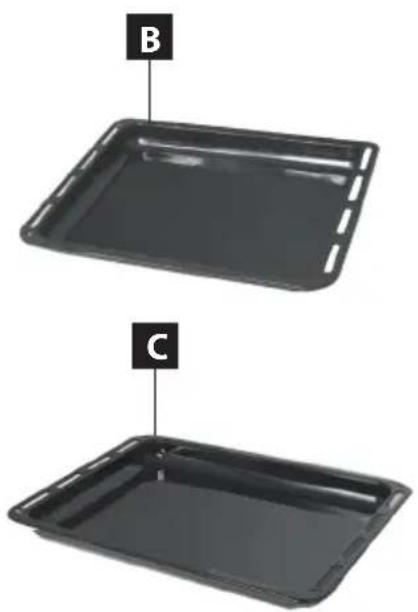

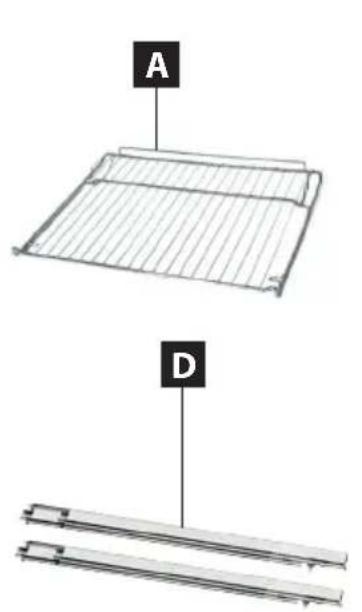

Piederumi

A Režgis
B Dzilā cepešpanna
C Seklá cepešpanna
D Teleskopiskie pagarinājumi

A D

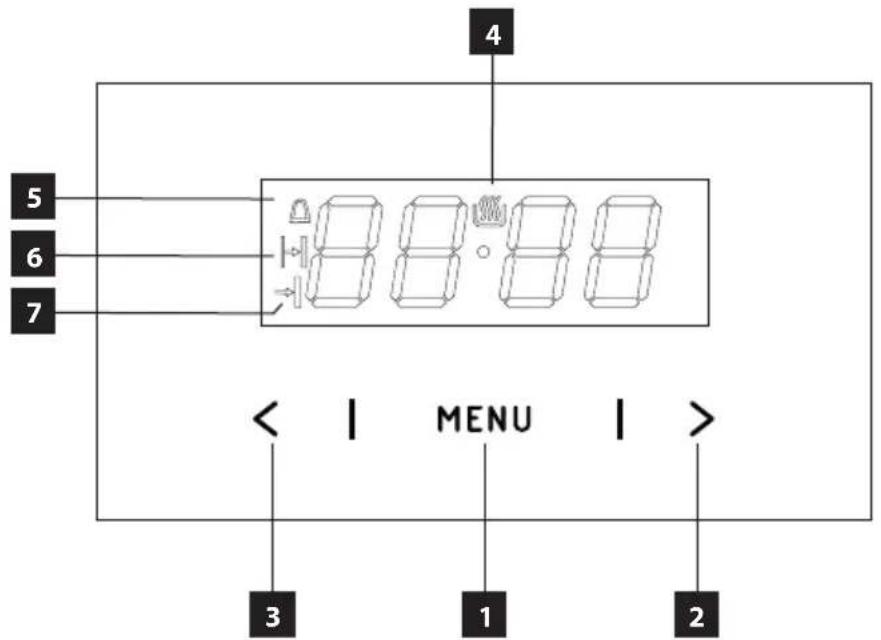

Vadības panela apraksts

1 Darba režima izvēles sensors
2 Plus" sensors
3 Minus" sensors
4 Darba gatavības simbols
5 Taimera simbols
6 Darbības ilguma laika simbols
7 Darbības beigu laika simbols

4 5 6 7 8 8 8 8 < | MENU | > 3 1 2

ELEKTROENERGIJAS TAUPİŠANAS PADOMI

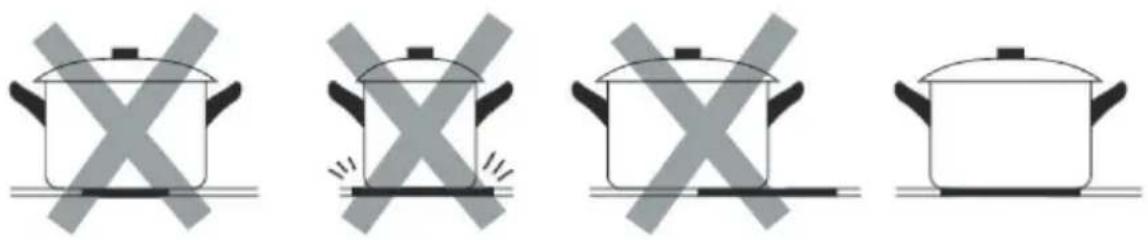

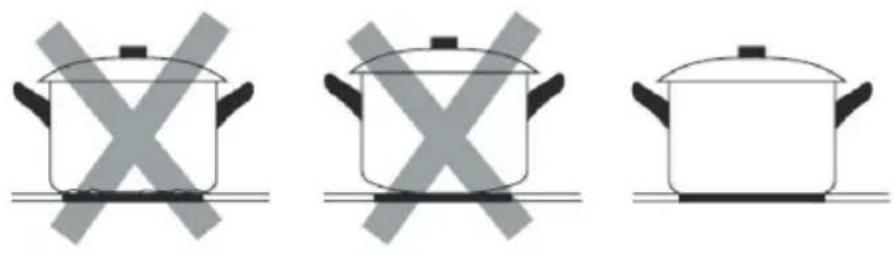

- Neizmantojiet ēdiena gatavošanas traukus ar izliektu pamatni (1. att.), jo tas samazina efektivitāti un paildzina gatavošanas laiku

1. att

- Katrai vārīšanas zonai izmantojiet pareiza izmēra ēdiena gatavošanas trauku. Katrai vārīšanas zonai izmantojiet pareiza izmēra ēdiena gatavošanas trauku (2. att.).

2. att

• Nelielam pārtikas daudzumam izmantojiet nelielu katlu. Liels un tikai daļēji aizpildīts katls patērē daudz elektroenerģijas.
• Vienmēr pārsedziet katlus un pannas ar piemērotu vāku. Gatavojot bez vāka, patērēsiet daudz vairāk energijas.
• Gatavojiet ēdienu ar nelielu ūdens vai taukvielu daudzumu. Tas Įaus ietaupīt elektroenerģiju. Gatavojot dārzenus, šādi tiks saglabāti vitamīni un minerālvielas.
• Ėdiena gatavošanas sākumā iestatiet vārīšanas zonā visaugstāko jaudas līmeni, savukārt pēc uzsilšanas vārīšanas zonas jaudu samaziniet.

lespējamo bojājumu piemēri

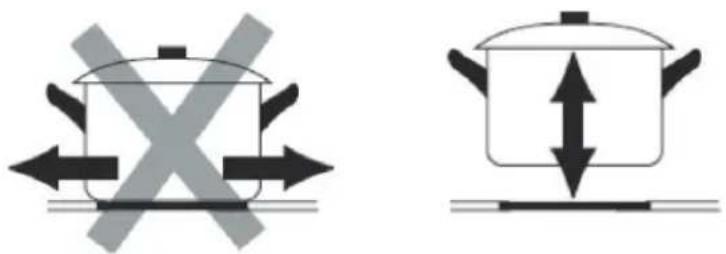

- Nelīdzenas katlu un pannu pamatnes var saskrāpēt plīts virsmu. Tāpēc pārbaudiet katlu pamatnes. Katlus vai pannas ar nelīdzenu virsmu nestumiet, bet gan paceliet un pārvietojiet uz jauno atrašanās vietu (3. att.). Šādi izvairīsieties no plīts virsmas saskrāpēšana

3. att

• Sāls cukurs un smilšu graudiņi (piemēram, no dārzeņu tīrīšanas) var saskrāpēt plīts virsmu. Neizmantojiet vārīšanas virsmu kā darba virsmu vai uzglabāšanas vietu!
• Cukurs un pārtikas produkti ar augstu cukura saturu bojājas pēc saskares ar plīts virsmu. Šādi piedeguši pārtikas produkti nekavējoties jānoņem ar stikla skrāpi.

UZMANĪBU! Stikla skrāpis ir ass un var izraisīt ievainojumu!

- Šādi bojājumi neietekmē plīts virsmas funkcionalitāti vai darbību.

Traipi

Piedegušas cukura vai pārtikas produktu ar augstu cukura saturu atliekas.

lekrāsošanās

Metāliski spīdīgi iekrāsojumi rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ vai vārīšanas trauku nodiluma rezultātā.

Skrambas

Skrambas, ko izraisa sāls, cukura, smilšu graudiņi vai nevienmērīgas trauku pamatnes.

Dekorativā elementa nodilums

Nodilums rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ.

- Šos bojājumus rada nepareiza plīts apkope, tāpēc garantija uz tiem neattiecas. Tās nav ierīces tehniskas problēmas.

LIETOTĀJA ROKASGRĀMATA

Rīcība pirms pirmās lietošanas reizes

Pirms jaunas ierīces izmantošanas vajadzētu:

• higiēnas apsvērumu dēl noslaucīt to ar mitru drāniņu;
• iztukšot atvilktni, notīrīt cepeškrāsns kameru no rūpnīcas konservēšanas līdzekliem;
• izņemt cepeškrāsns piederumus un nomazgāt siltā ūdenī, pievienojot trauku mazgāšanas līdzekli;
• ieslēgt ventilāciju telpā vai atvērt logu;
• uzkarsēt cepeškrāsni (aptuveni 250 °C temperatūrā, aptuveni 30 minūtes), uzmanīgi nonņemt netīrumus un izmazgāt cepeškrāsni; sildīšanas virsmas plāksnes jākarsē apmēram 4 minūtes, neizmantojot traukus.

Apkalpe

Pievienojoties elektrotiklam, displejā parādīsies „0:00“. Ir jāiestata programmatora pašreizējais laiks. Neiestatot pašreizējo laiku, cepeškrāsns darbība nav iespējama.

Displejs ir aprikots ar skārienjutīgiem sensoriem markētās vietās. Visas sensora iestatījumu izmaiņas apstiprina akustiskais signāls. Sensora virsma ir regulāri jātīra.

Keramikas plâksnes gatavošanas virsmu darbîbas kontrole

Ediena gatavošanas jaudas izvēle

Gatavošanas virsmām ir atšķirīga gatavošanas veiktspēja. Sildvirsmas jaudu var kontrolēt, pakāpeniski pagriežot pogu pa labi vai pa kreisi

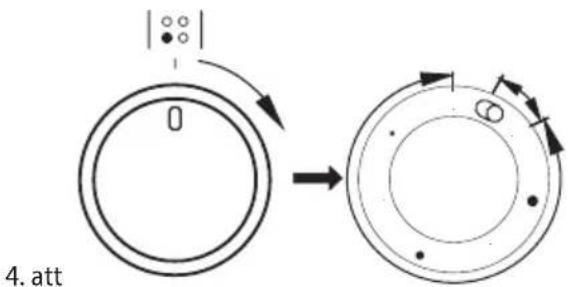

Svarigi!

Gatavošanas virsmas ieslēgšana ir atļauta, tikai pagriežot pogu pulksteņrādītāja kustības virzienā. leslēgšana pretējā virzienā var sabojāt slēdzi.

Grozāmpogas diapazonā "0111213" darbojas iekšējā ēdiena gatavošanas virsma un var regulēt traukam piegādāto siltuma daudzumu. Tūlitēja grozāmpogas pagriešana iezīmētajā stāvoklī "ikon adual zony" — (4.att) izraisa ārējās gatavošanas virsmas ieslēgšanu. Turpmāk siltuma daudzumu, ko traukam piegādā abas gatavošanas virsmas (iekšējā un ārējā), var nepārtraukti regulēt, jo iekšējais slēdzis izslēdz šīs virsmas tikai pēc grozāmpogas iestatīšanas pozīcijā "0".

4. att

Pašreizējā laika iestatīšana

Ja strāvas padeve ir ieslēgta vai restartēta pēc strāvas padeves pārtraukuma, displejā parādās mirgojošs "0.00":

• nospiediet un turiet nospiestu MENU sensoru (vai vienlaikus < / > sensorus), līdz displejā zem simbola nesāks mirgot punkts:
• iestatiet pašreizējo laiku 7 sekunžu laikā, izmantojot < / > sensorus.

Apmēram 7 sekunžu laikā pēc laika iestatīšanas beigām tiks saglabāti jaunie dati un punkts zem simbola (4) pārtrauks mirgot.

Laika maiņu var veikt vēlāk, vienlaikus nospiežot < / >. Kad punkts zem simbola (4) sāk mirgot, var mainīt pašreizējo laiku.

Uzmanibu!

Cepeškrāsni var ieslēgt, kad displejā parādās simbols (4).

Taimeris

Taimeri var aktivizēt jebkurā laikā neatkarīgi no citu programmatora funkciju aktivitātes statusa. lzmērāmā laika intervāls ir no 1 minūtes līdz 23 stundām un 59 minūtēm.

Lai iestatītu taimeri:

• nospiediet MENU sensoru, displejā mirgos simbols (5):
• iestatiet taimera laiku, izmantojot < / > sensorus, displejā parādīsies iestatītais taimera laiks un aktivās funkcijas; pēc iestatītā laika atskanēs pīkstiens un displejs sāks mirgot (5);

- piespiediet un turiet < / > vai izvēlni, lai izslēgtu pīkstienu. Simbols (5) nodziest, un displejā pēc apmēram 7 sekundēm parādīsies pašreizējais laiks.

Uzmanibu!

Ja pīkstienu neizslēdz manuāli, tas automātiski izslēgsies pēc apmēram 7 minūtēm.

Pusautomātiskais režīms

Ja cepeškrāsns ir jāizslēdz noteiktā laikā:

• iestatiet cepeškrāsns vadības pogu un temperatūras regulēšanas pogu režīmā, kurā krāsnij būtu jādarbojas;
• piespiediet un turiet MENU sensoru, līdz displejā parādās “dur” un mirgo simbols (6);
• iestatiet vēlamo darbības laiku, izmantojot </ > sensorus intervālā no 1 minūtes līdz 10 stundām.

lestatītais laiks saglabāsies atmiņā pēc apmēram 7 sekundēm; displejs atkal parādīs pašreizējo laiku ieslēgta simbola (6) laikā.

Pēc iestatītā laika cepeškrāsns automātiski izslēgsies, ieslēgsies skaņas signāls un mirgos simboli (6) un (7) a.

• iestatiet cepeškrāsns vadības un temperatūras regulēšanas grozāmpogas izslēgtā pozīcijā;
• piespiediet un turiet < /> vai MENU, lai izslēgtu pīkstienu. Simbols )6) a(7) nodzisīs, un displejā pēc apmēram 7 sekundēm parādīsies pašreizējais laiks.

Automātiskais režīms

Ja vēlaties, lai cepeškrāsns ieslēgtos un izslēgtos norādītajā laikā, jāiestata darbības laiks un beigu laiks.

• piespiediet un turiet MENU sensoru, līdz displejā parādās "dur" un mirgo simbols (6);
• iestatiet vēlamo laiku no 1 minūtes līdz 10 stundām, izmantojot </> pogas, līdzīgi kā pusautomātiskajai darbībai;
• piespiediet un turiet MENU sensoru, līdz displejā uz brīdi parādās un mirgo simbols (7) "End";
• iestatiet izslēgšanas laiku (darbības beigas), izmantojot < / > sensorus, kas ir ierobežots līdz nākamajai reizei 23 stundu un 59 minūšu laikā;
• iestatiet cepeškrāsns vadības un temperatūras regulēšanas grozāmpogu pozīcijā, kurā cepeškrāsns darbosies. Simboli (6) un (7)a ir aktīvi, cepeškrāsns sāks darboties brīdī, kas ir starpība starp iestatīto beigu laiku un iestatīto darbības laiku (piemēram, iestatītais darbības laiks ir 1 stunda, iestatītais beigu laiks ir 14:00, līdz ar to cepeškrāsns automātiski ieslēgsies plkst. 13:00).

Kad pienāks beigu laiks, cepeškrāsns automatiski izslēgsies, aktivizēsies skaņas signāls tiek aktivizēts un vienlaikus sāks pulsēt simboli (6) un (7) a;

- iestatiet cepeškrāsns vadības un temperatūras regulēšanas grozāmpogas izslēgtā pozīcijā;

- piespiediet un turiet < /> vai MENU, lai izslēgtu pīkstienu. Simbols a nodzisīs, un displejā pēc apmēram 7 sekundēm parādīsies pašreizējais laiks.

lestatijumu atcelšana

Taimera vai automātiskās darbības iestatījumus var atcelt jebkurā laikā.

Lai atceltu automātiskās darbības iestatījumus:

• vienlaikus nospiediet sensorus </ / >.

Lai atceltu taimera iestatijumus:

- izmantojiet MENU sensoru, lai izvēlētos taimera funkciju;

• vēlreiz nospiediet sensorus </ / >.

Skañas signāla toņa maiņa

Skañas signāla toni var mainīt šādi:

• vienlaikus nospiediet sensorus < / > ;
• izmantojot MENU sensoru, izvēlieties toņa funkciju, tā sāks mirgot displejā:
• izmantojiet < / > sensorus, lai izvēlētos atbilstīgu toni no 1 līdz 3, izmantojot sensoru >, un no 3 līdz 1, izmantojot sensoru <.

Displeja spilgtuma maina

Displeja spilgtumu var mainit diapazona no 1 līdz 9, kur 1 ir tumšākais iestatijums, bet 9 – gaišākais. Norādīto vērtību var iestatīt, ja pulkstenis ir neaktīvs (t. i., lietotājs vismaz 7 sekundes nav pieskāries nevienam sensoram).

Displeja spilgtumu var mainit šādi:

- vienlaikus nospiediet sensorus < / > .

un, izmantojiet MENU sensoru, izvēlieties "bri" funkciju (pirmā nospiešana pāriet uz "ton", otrā – uz "bri" funkciju).

Izmantojot sensorus < / >, izvēlieties atbilstīgu spilgtumu:

- no 1 līdz 9, izmantojot sensoru >.

- diapazonā no 9 līdz 1, izmantojot sensoru <.

Uzmanibu!

Kad pulkstenis ir aktīvs (t. i., lietotājs ir nospiedis sensoru pēdējās 7 sekundēs), displeja spilgtums ir maksimāls.

Nakts režims

No pulksten 22:00 līdz 6:00 automātiski samazinās displeja spilgtums.

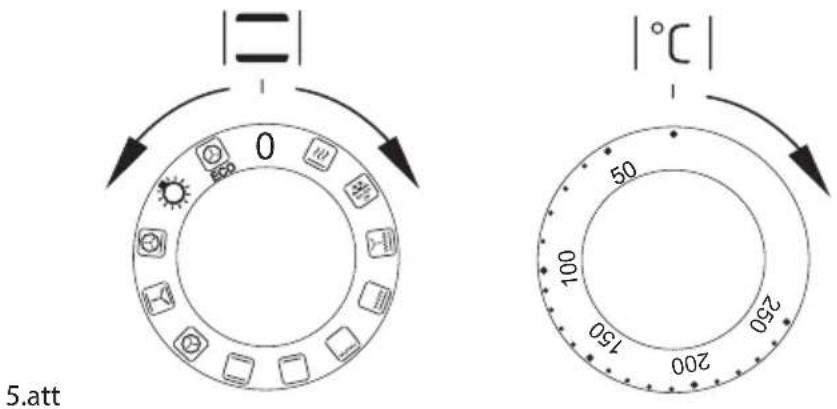

Krāsns funkcijas un tās apkalpe

Cepeškrāsni var sildīt, izmantojot apakšējo un augšējo sildelementu, grilu un karstā gaisa sildītāju. Šīs cepeškrāsns darbības kontroli veic ar grozāmpogu, lai izvēlētos cepeškrāsns darbības veidu – iestatīšana notiek, pagriežot pogu pozīcijā (5.att) ar izvēlēto funkciju un izmantojot temperatūras kontroles pogu – regulēšana tiek veikta, pagriežot pogu pozīcijā ar izvēlēto temperatūru.

Izslēgšanu veic, iestatot abas pogas pozīcijā “·”/“0”.

Uzmanibu!

Sildišana (sildelements utt.), kad ir iedarbināta kāda no cepeškrāns funkcijām, tiek ieslēgta tikai pēc temperatūras iestatišanas.

Individuālas cepšanas funkcijas

Symbol Popis	funkce
	Neatkarīgs cepeškrāsns apgaismojumsBy setting the control knob to this position, we turn on the lighting of the oven chamber
	AtkausēšanaJIr ieslēgts tikai ventilators, neizmantojot sildītāju
	Apakšējā sildīšanaŠajā grozāmpogas pozīcijā cepeškrāsns silda tikai tad, ja izmanto apakšējo sildīšanu. Konditorejas izstrādājumu cepšana no apakšas (piemēram, maize un izstrādājumi ar augļu pildījumu).
	Apakšējā un augšējā sildīšana:Vadības grozāmpogas iestatišana šajā stāvoklī ħauj sildīt cepeškrāsni konvekcijas veidā.Tā ir lieliski piemērota smalkmaizīšu, gaļas, zivju, maizes, picas cepšanai.
	Ventilators un ieslēgta apakšējā un augšējā apsildē:Konvekcijas krāsns ar ventilatoru.
	Karstā gaisa cirkulācija Eco:With this function, an optimized heating method can be activated, the purpose of which is to save energy when preparing food. In this position of the rotary knob, the oven lighting is switched off.
	leslēgts grils:Virsmas grilēšanu izmanto nelielu gaļas porciju apcepšanai: steikiem, karbonādēm, zivīm, grauzdiņiem, desiņām, krāsnī ceptiem ēdieniem (cepto ēdienu biezums nedrīkst pārsniegt 2–3 cm, cepšanas laikā tie ir jāapgriež).
	Spēcīgs grils (Supergril):leslēdzot "spēcīgā grila" funkciju, varat apcept ar vienlaikus ieslēgtu augšējo sildīšanu. Šī funkcija ħauj paaugstināt temperatūru cepeškrāsns augšējā darba zonā, kas izraisa spēcīgāku ēdienu cepšanu, kā arī ħauj apcept lielākas porcijas.
	leslēgts ventilators, un grils:Šajā grozāmpogas pozīcijā cepeškrāsns veic grila funkciju ar ventilatoru. Šīs funkcijas izmantošana ħauj paātrināt apcepšanas procesu un uzlabot ēdiena garšas īpašības.leslēgts karstā gaisa cirkulācijas režīms:Grozāmpogas iestatišana “karstā gaisa cirkulācijas režīmā” ħauj uzsildīt cepeškrāsni, izmantojot termoventilatoru, kas atrodas cepeškrāsns kameras aizmugurējās sienas vidusdaļā. Salīdzinot ar konvekcijas krāsnīm, tiek izmantota zemāka cepšanas temperatūra.
	Zapnleslēgts karstā gaisa cirkulācijas režīms un apakšējā apsilde:Šajā grozāmpogas pozīcijā cepeškrāsns veic karstā gaisa cirkulācijas un apakšējās sildīšanas funkciju, kas izraisa temperatūras paaugstināšanos no apakšas. Liela daļa siltuma, ko nodrošina apakšējā sildīšana, ir piemērota konditorejas izstrādājumiem vai picai.
	Ātrā sildīšanaleslēgta karstā gaisa cirkulācija un cepeškrāsns. To izmanto cepeškrāsns sākotnēja uzsildīšanai.

Cepeškrāsnis kontrolapgaismojums

Cepeškrāsni ieslēdzot, iedegas divas kontrollampiņas – R un L. Kontrollampiņas R degšana norāda uz cepeškrāsns darbību. L lampiņas izslēgšanās signalizē, ka ir sasniegta cepeškrāsns iestatītā temperatūra. Ja ēdiena pagatavošanas receptē ir norādīts ievietot ēdienu sakarsētā cepeškrāsnī, tas ir jādara ne agrāk kā pēc kontrollampiņas L pirmās nodzišanas. Cepšanas laikā kontrollampiņa L periodiski ieslēgsies un izslēgsies (temperatūras uzturēšana cepeškrāsns

kamerā). R kontrollampiņa var degt arī grozāmpogas pozicijā “cepeškrāsns kameras apgaismojums”.

TİRİŞANA UN APKOPE

• Pirms apkopes un tīrīšanas atvienojiet strāvas vadu no elektrības rozetes vai izslēdziet ierīcei izmantotās elektrības rozetes jaudas slēdzi.
• Netīriet ierīci, kamēr tā nav pilnībā atdzisusi.
• Tiriet ierīces virsmu ar mitru drānu, mīkstu suku vai sūkli un pēc tam noslaukiet to sausu.
• Netīriet ierīci, izmantojot abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus, lai nesaskrāpētu ierīces virsmu.
• Netīriet ierīci, izmantojot tvaika tīrītāju vai jebkādu citu augstspiediena tīrīšanas ierīci.
• Regulāri tīriet ierīci — ieteicams pēc katras lietošanas reizes.

Gatavošanas virsmas tīrīšana un apkope

• Ieteicams lietot maigus mazgāšanas līdzekļus vai mazgāšanas līdzekļus, kas ietverti ieteikumos, piemēram, šķidrumus un emulsijas, kas noņem taukus. Ja ieteicamie līdzekļi nav pieejami, iesakām izmantot karsta ūdens škīdumu, pievienojot trauku mazgāšanas līdzekli vai neatškaidītus mazgāšanas līdzekļus.
• Virsmas mazgāšanai un tīrīšanai izmantojiet mīkstas drānīnas, kas labi absorbē mitrumu.

- Keramikas plâksne pēc mazgāšanas vienmēr rūpīgi jānoslauka.

• Pievērsiet īpašu uzmanību tam, lai nesabojātu keramikas plāksni, kad veidojas dzilas rievas un plīsumi, ko izraisa metāla vāki vai citu priekšmeti ar asām malām.
• Pēc katras lietošanas notīriet plāksni. Ja iespējams, iesakām mazgāt plāksni, kad tā vēl ir silta (pēc temperatūras indikatora laukuma nodzišanas). Jāizvairās no spēcīga plīts piesārņojuma, jo īpaši apdegumiem, ko izraisa piedegums.

Cepeškrāsns tīrīšana

• Cepeškrāsns jātīra pēc katras lietošanas. Cepeškrāsns tīrīšanas laikā ir iespējams ieslēgt apgaismojumu, lai iegūtu labāku redzamību darba zonā.
• Cepeškrāsns kameru mazgā tikai ar siltu ūdeni, pievienojot nelielu daudzumu škidrā trauku mazgāšanas līdzekla.

Tirišana ar tvaiku Aqua Clean

• ielejiet 0,25 l (1 glāzi) ūdens blodinā, kas ievietota cepeškrāsnī, pirmajā limenī no apakšas;
  • aizveriet cepeškrāsns durvis;
• iestatiet temperatūras kontroles grozāmpogu uz 50 °C, bet funkciju vadības grozāmpogu – zemākajā sildīšanas pozīcijā;
• karsēijiet cepeškrāsns kameru apmēram 30 minūtes;
• pēc tīrīšanas atveriet cepeškrāsns durvis, noslaukiet kameras iekšpusi ar sūkli vai drāniņu un pēc tam nomazgājiet ar siltu ūdeni, pievienojot trauku mazgāšanas līdzekli.

Uzmanibu!

Stikla priekšpuses tirišanai un uzturēšanai neizmantojiet abrazīvus mazgāšanas līdzekļus. lerīces uzstādīšana

Durvju demontāža

Lai labāk pieklūtu cepeškrāsns kamerai un tīrīšanai, ir iespējams izņemt durvis. Lai to izdarītu, jāatver durvis, jāpavelk augšup stiprinājuma elements, kas atrodas enģē (6.att.). Nedaudz aizveriet durvis, paceliet tās augšup un velciet uz priekšu. Lai uzstādītu durvis, rīkojieties pretēji. Uzstādot jārūpējas, lai izgriezums uz enģes būtu pareizi piestiprināts enģes turētāja izvirzījumam. Pēc durvju piestiprināšanas plītij ir nepieciešams pilnībā salocīt stiprinājuma elementu un viegli to piespiest.

Nepareiza stiprinājuma elementa regulēšana var izraisīt enģes bojājumus, mēģinot aizvērt durvis.

lekšējās stikla rūts noņemšana

1. Izmantojiet krustveida skrūvgriezi, lai atskrūvētu skrūves sānu stiprinājumos (7.att.).

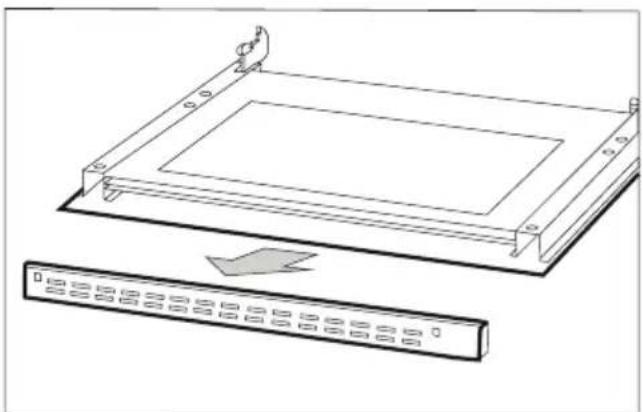

2. Noņemiet stiprinājums ar plakanu skrūvgriezi un izņemiet durvju augšējo listi (8.att.).

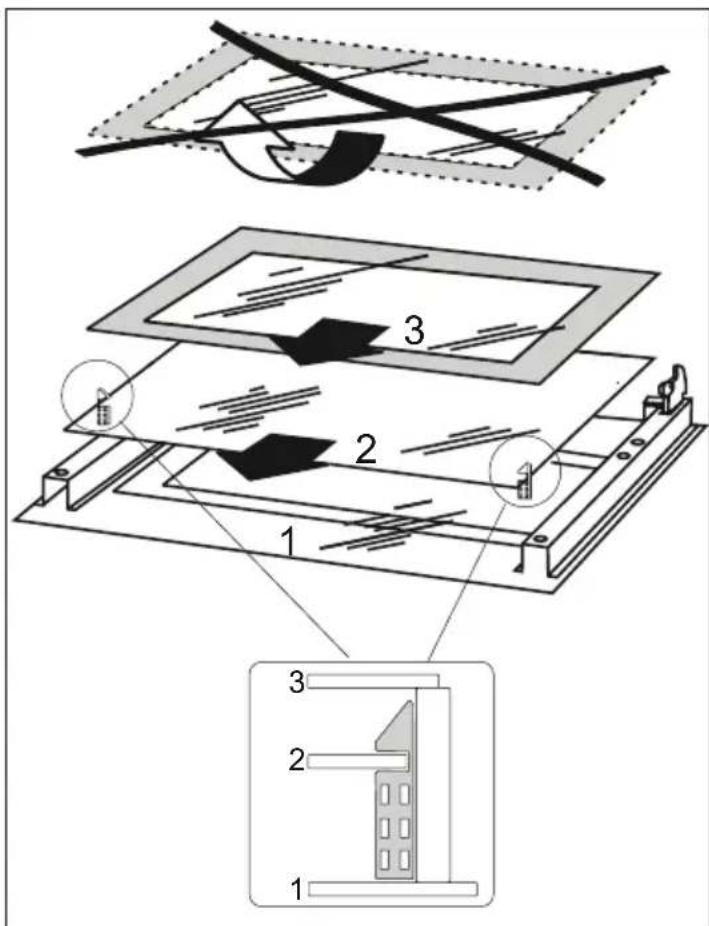

1. Izņemiet iekšējo stiklu no stiprinājumiem durvju apakšdaļā. (9 un 10 att.).
2. Nomazgājiet stiklu ar siltu ūdeni, kam pievienots mazgāšanas līdzekļa. nedaudz Uzstādot rīkojieties pretējā secībā. Stikla rūts gludajai dalai jāatrodas augšpusē.

Nedarbojas elektroiekārta – elektroapgādes pārtraukums – pārbaudiet elektroinstalācijas drošinātāju, nomainiet sadegušo.

Nedarbojas cepeškrāsns apgaismojums – vaļīgi ieskrūvēta vai bojāta spuldze – pievelciet vai nomainiet spuldzi (skat. nodaju "Tīrīšana un apkope").

Uzmanību! Nespiediet augšējo līsti abās durvju pusēs vienlaikus. Lai pareizi ievietotu durvju augšējo līsti, vispirms ievietojiet līstes kreiso galu durvīs un piespiediet labo galu, līdz atskan klikškis. Pēc tam piespiediet līsti kreisajā pusēs, līdz atskan klikškis.

Tikai kvalificēts tehniķis ar atbilstošu licenci var izveidot savienojumu ar sadales tīklu. Aizliegts patvaļīgi mainīt vai labot elektroinstalāciju.

Norādījumi tehnikim

Plīts rūpnīcā tika pielāgota trīsfāžu mainstrāvas barošanai (400 V 3 N \~ 50 Hz). Plīts sildelementu nominālais spriegums ir 230 V. Plīti var pielāgot barošanas avotam ar vienfāzes strāvu (230 V) ar piemērotu regulēšanas iekārtu pie pieslēguma lentes saskaņā ar norādīto pieslēguma diagrammu. Pieslēguma shēma atrodas ari pie plīts savienojuma.

Piekļuve lentei ir iespējama pēc savienojuma vāciņa noņemšanas, atblokējot stiprinājumus ar plakanu skrūvgriezi. Jāatceras pareiza savienojošā vada izvēle, ṣemot vērā savienojuma veidu un plīts nominālo jaudu.

Savienojuma vads jäpiestiprina pie plīts savienojuma enkura.

Uzmanību!

Jāatceras, ka aizsargsavienojums jāpievieno savienojuma lentes spailei, kas marķēta ar atzīmi. Elektrosadales avotam, kas nodrošina plīts barošanu, jābūt aprīkotam ar drošības slēdzi, kas ľauj pārtraukt elektropadevi ārkārtas situācijās. Attālums starp drošības slēdža darba kontaktiem ir min. 3 mm.

Pirms plits pievienošanas elektrosadalei jäiepazistas ar informāciju uz rūpnīcas etiketes un savienojuma diagrammas.

UZMANIBU! Tehniikim ir pienakums izsniegt lietotajam "apstiprinajumu par plits pieslēgšanu elektroinstalācijai".

Citi plīts savienošanas veidi, nekā tie, kas parādīti diagrammā, var izraisīt tās sabojāšanu.

		IESPĒJAMO SAVIENOJUMU DIAGRAMMAUzmanību! Sildelementu spriegums 230 VUzmanību! Visos gadījumos savienojumsaizsargvadītājam jābūt savienotam ar spaili ⊕ PE			leteicamais savienojumavadu veids
1	Ja ir 230 V vienfāzes savienojumsar neitrālu vadītāju, tiltiņi savieno1.-.2–3. un 4.–5. spaili, aizsargvadu uzPE. ⊕		1N		H05VV-F3G43X 4 mm2
2	Ja divfāžu savienojums ir 400/230 V arneitrālu vadītāju, tiltiņi savieno 2.–3. un4.–5. spaili, aizsargvadu ar PE ⊕		2N		H05VV-F4G2,54X 2,5 mm2
3	Ja ir 400/230 V trīsfāžu savienojumsar neitrālu vadītāju, tiltiņi savieno4.–5. spaili, fāzes vadītāji, kas savienotiar 1., 2. un 3., neitrāls vadītājs ar 4.–5.,aizsargvads PE. ⊕		3N		H05VV-F5G1,55X 1,5 mm2
Fāzes vadītāji - L1 = r, L2 = S, L3 = T, neitrāls vadītājs, PE - aizsargvadītājs

Plits uzstādīšana

• Virtuves telpai jābūt sausai un ar labu ventilāciju saskaņā ar spēkā esošajiem tehniskajiem noteikumiem.
• Telpai jābūt aprikotai ar ventilācijas sistēmu, kas degšanas laikā novada radušos dūmus. Šai iekārtai jāietver ventilācijas režgis vai tvaika nosūcējs. Tvaika nosūcējs jāuzstāda saskaņa ar norādījumiem tām pievienotajā lietošanas instrukcijās. Uzstādot plīti, jānodrošina brīva piekļuve visiem vadības elementiem.
• Telpā jābūt nodrošinātai arī gaisa padevei, kas nepieciešama pareizai gāzes sadedzināšanai. Gaisa padeve nedrīkst būt mazāka par 2 m³/h uz 1 kW degļa jaudas. Gaisu var padot tiešas plūsmas rezultātā no ārpuses pa kanālu ar šķērsgriezumu vismaz 100 cm² vai tieši no blakus telpām, kas aprīkotas ar ventilācijas kanāliem virzienā uz āru.
• lebūvēšanas mēbelēm jābūt ar apdari un līmi tās pielīmēšanai, kas iztur 100 °C temperatūru. Šā nosacijuma neievērošana var izraisīt virsmas deformēšanos vai apdares nolobīšanos. Ja neesat pārliecināti par mēbeļu termisko pretestību, plīts jāiebūvē mēbelēs, ievērojot apmēram 2 cm attālumu no tām. Sienai, kas atrodas aiz plīts, jābūt pielāgotai, lai tā būtu izturīga pret augstu temperatūru. Plīts lietošanas laikā tās aizmugurējā siena var uzkarst līdz temperatūrai, kas ir par aptuveni 50 °C augstāka nekā apkārtējā temperatūra.

• Plīts jānovieto uz cietas, līdzenas grīdas (neuzstādiet uz pamatnes).

• Pirms darba uzsākšanas plīts jāuzstāda horizontāli, kam ir nozīmīga ietekme, piemēram, uz taukvielu vienmērīgu izplūšanu pa pannu. Šim nolūkam izmantoto pozicionēšanas balstus, kas pieejami pēc atvilktnes izvilkšanas. Regulēšanas diapazons +/- 5 mm.

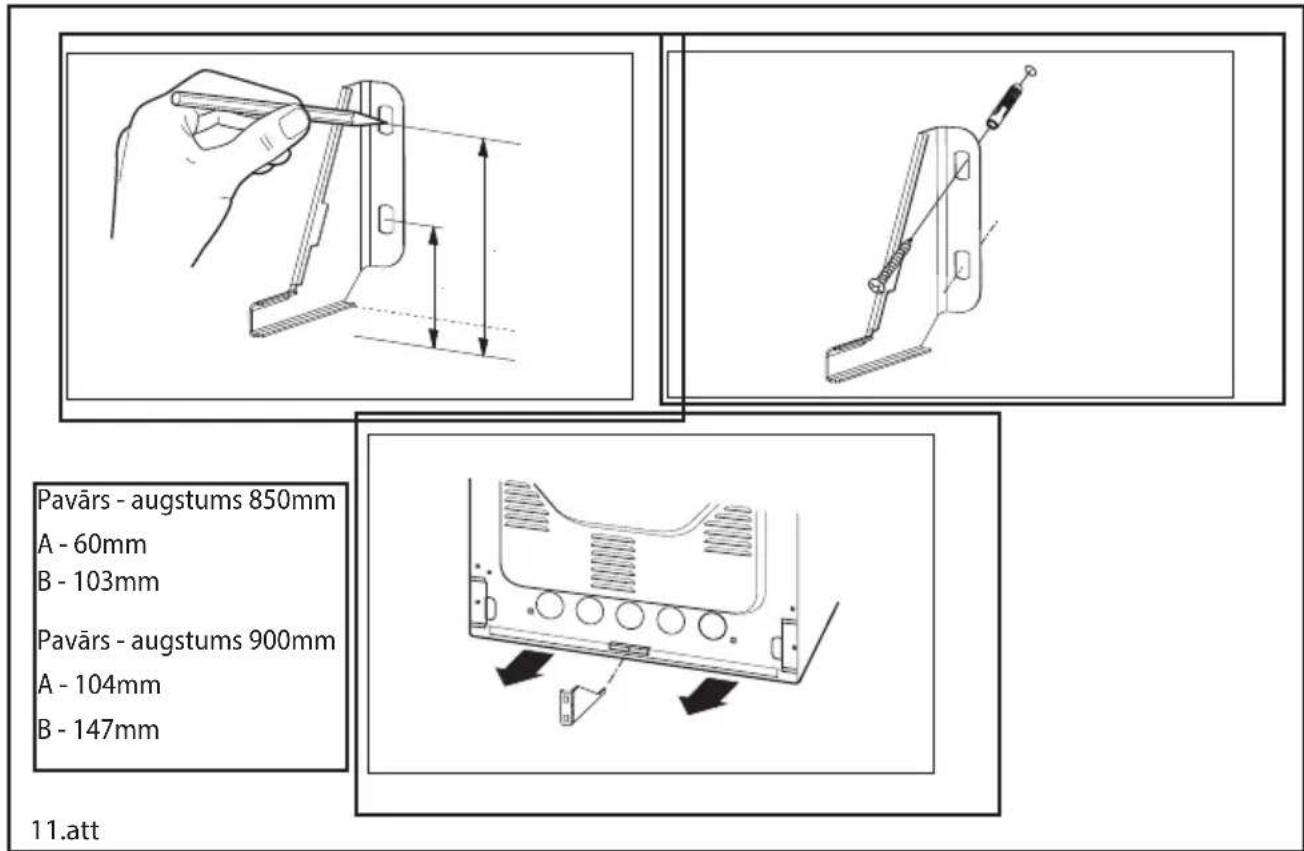

• Atdures nodrošina aizsardzību pret plīts apgāšanos. Atduri uzstāda tā, lai novērstu plīts apgāšanos. Pateicoties atdures aizsardzībai pret plīts apgāšanos, bērni, piemēram, nevarēs nostāties uz cepeškrāsns durvīm, šādi izraisot plīts apgāšanos.

Atdures nodrošina aizsardzību pret plīts apgāšanos.

Atduri uzstāda tā, lai novērstu plīts apgāšanos. Pateicoties atdures aizsardzībai pret plīts apgāšanos, bērni, piemēram, nevarēs nostāties uz cepeškrāsns durvīm, šādi izraisot plīts apgāšanos.

Pavārs - augstums 850mm A - 60mm B - 103mm Pavārs - augstums 900mm A - 104mm B - 147mm 11.att

Plits pievienošana elektroinstalācijai

Uzmanību!

Pēc krāsns uzstādīšanas pabeigšanas ir jāpārbauda visu savienojumu blīvums.

Noplüdes pärbaudei nedrikst izmantot uguni.

- Elektrības pieslēguma kontaktligzdai jābūt aprikotai ar drošības tapu, un tā nedrīkst atrasties virs plīts. Ir nepieciešams, lai pēc plīts pievienošanas elektriskā pieslēguma kontaktligzda būtu pieejama lietotājam.

- Pirms pievienojat plīti, pārliecinieties, ka:

- drošinātāis un elektriskais sadalījums var izturēt plīts slodzi.

- elektriskā sadale ir aprīkota ar efektīvu zemējuma sistēmu, kas atbilst piemērojamo standartu un noteikumu prasībām,

- kontaktligzda ir viegli pieejama

Uzmanibu!

Ja strāvas vads ir bojāts, tas jānomaina ražotājam, tā servisa pārstāvim vai līdzīgi kvalificētai personali, lai izvairītos no briesmām.

Elektrības padeves pievienošana

- Pārbaudiet, vai pievienotais spriegums un strāvas aizsardzība atbilst datu plāksnītē norādītajiem parametriem.

• Lietojiet tikai iezemētas elektrības rozetes.

- Nelietojiet sadalīšanas rozetes, savienotājus vai pagarinājuma vadus.

- Strāvas vada kontaktdakšai ir jābūt viegli pieejamai pat pēc uzstādīšanas.

• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.

- Ierīces elektrodrošību var garantēt tikai tad, ja ierīces aizsargspaile ir pievienota strāvas sadales tikla aizsargvadam.

- Ražotājs neuzņemas atbildību par savainojumiem vai bojājumiem, kas ir radušies tāpēc, ka nav izveidots aizsargsavienojums vai tas ir izveidots nepareizi.

- Strāvas vads ir jānovieto tā, lai tas nesaskartos ar ierīces karstajām dalām un nebūtu deformēts vai pārmērīgi salocīts.

- Ja ierīce tiek pievienota spaiļu blokam vai sadales kārbai, pievērsiet uzmanību atsevišku vadu kodēšanas krāsai vai aprakstam.

SERVISS

Spuldzītes nomaina

Ierīces kameras apgaismošanai ir izmantota halogēnu spuldzīte ar lielu termoizturību (25–40 W/220–240 V, T300 °C).

Lai nomainītu spuldzīti, jārīkojas šādi:

1. Atvienojiet ierīci no elektrotikla vai izslēdziet attiecīgo drošinātāju.

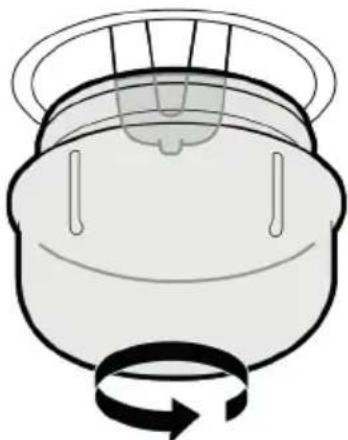

2. Noskrūvējiet stikla uzliktni, griežot to pretēji pulksteņrādītāju kustības virzienam atbilstoši 12. att., un nomainiet spuldzīti ar tāda paša veida un parametru spuldzīti.
3. Skrūvējot jauno spuldzīti, spuldzes satveršanai izmantojiet drāniņu vai papīra salveti.
4. Uzskrūvējiet atpakal stikla uzliktni.

lerīci drikst remontēt un pārveidot tikai kvalificēts speciālists vai pilnvarota apkalpes centra darbinieks.

Nepareizs ierīces remonts vai pārveidošana var radīt nopietnu apdraudējumu jums un jūsu tuvumā esošajiem cilvēkiem un priekšmetiem.

Izmantojot tālāk sniegto informāciju, lietotājs var novērst dažas nenozīmīgas problēmas, kas ir radušās gāzes plīts virsmas lietošanas laikā.

Problēmas apraksts	lespējamais cēlonis Risinājums
Elektriskā iekārta nedarbojas	Strāvas padeves pārtraukums Sadzīveš	instalāciju, izņemot
Krāsns gaisma nedarbojas	Valīga vai bojāta spuldze Pievelciet spuldzi vai nomainiet bojāto.
Displeja programmators rāda laiku 0.00	Ierīce ir atvienota no elektrotīkla, vai ir noticis īslaicīgs sprieguma zudums	lestatīt pašreizējo laiku (sk. “Programmatora lietošanas instrukcija”)

VIDES AIZSARDZİBA

- lepakojuma materiālus un vecās ierīces ir ieteicams pārstrādāt.

- No ierīces kārbas var atbrīvoties kā no škirotajiem atkritumiem.

- Nododiet plastmasas polietilēna (PE) maisus savākšanas centrā, kur tiek nodrošināta pārstrāde.

Ierīces pārstrāde pēc tās kalpošanas laika beigām

Ši ierīce ir marķēta atbilstoši Eiropas Direktīvai 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA) Uz izstrādājuma vai tā iepakojuma esošais simbols norāda, ka no šī izstrādājuma nedrīkst atbrīvoties kopā ar mājsaimniecības atkritumiem. Tas ir jānogādā savākšanas centrā, kur tiek nodrošināta elektrisko un elektronisko iekārtu pārstrāde. Pienācīgā veidā atbrīvojoties no šī izstrādājuma, jūs palīdzat novērst jebkādu negatīvu ietekmi uz vidi un cilvēku veselību, ko pretējā gadījumā izraisītu nepareiza atbrīvošanās no šī izstrādājuma. No izstrādājuma ir jāatbrīvojas saskaņa ar atkritumu pārvaldības noteikumiem. Lai saņemtu papildinformāciju par šī izstrādājuma pārstrādi, sazinieties ar vietējo uzraudzības iestādi, mājsaimniecības atkritumu savākšanas pakalpojumu sniedzēju vai veikalu, kur nopirkāt izstrādājumu.

concept

ACKNOWLEDGEMENT
