LIETOŠANAS INSTRUKCIJA PDV7575BC Concept

lebūvējama gāzes plīts virsma

In-built Gas Hob

Paldies, ka iegādājāties Concept izstrādājumu! Mēs ceram, ka būsiet apmierināts ar mūsu izstrādājumu visā tā lietošanas laikā.

Pirms pirmās lietošanas reizes rūpīgi izlasiet lietotāja rokasgrāmatu un pēc tam saglabājiet to. Nodrošiniet, lai šī izstrādājuma lietotāji būtu izlasījuši šo rokasgrāmatu.

SATURS

Tehniskie parametri

Svarīgi paziņojumi

Izstrādājuma apraksts

leteikumi un padomi par energijas taupišanu

Lietotāja rokasgrāmata

Sprauslu nomaiņa un minimālā liesmas augstuma regulēšana

Tirišana un apkope

lerīces uzstādīšana

Problēmu novēršana

TEHNISKIE PARAMETRI

Spriegums 230 V ~ 50 Hz
Dabasgāzes veids G20, 20 mbar
Propāna/butāna veids (pēc sprauslas nomaiņas) G30/G31, 28–30 mbar
Gāzes padeves savienojuma veids un izmērs G 1/2 collas
Mazais deglis	Siltuma atdeve 1,0 kW
	Sprauslas apzīmējums ∅ 0,78 ∅ 0,50
	Gāzes patēriņš 73 g/h (LPG)
Vidēja izmēra deglis	Siltuma atdeve 1,75 kW
	Sprauslas apzīmējums ∅ 1,00 ∅ 0,66
	Gāzes patēriņš 127 g/h (LPG)
liels deglis	Siltuma atdeve 3,0 kW
	Sprauslas apzīmējums ∅ 1,28 ∅ 0,87
	Gāzes patēriņš 219 g/h (LPG)
WOK deglis	Siltuma atdeve 4,2 kW
	Sprauslas apzīmējums	∅ 0,68 x 1∅ 1,02 x 2	∅ 0,45 x 1∅ 0,69 x 2
	Gāzes patēriņš 308 g/h (LPG)
Maks. kopējā siltuma atdeve 11,7 kW
Ārējie izmēri (P x Dz x A) 750 x 510 x 97
Uzstādīšanas vietas izmēri (P x Dz x A) 560 x 480 x 45
Svars		15,8 kg

Ražotājs patur tiesības bez iepriekšēja brīdinājuma veikt jebkādas tehniskas izmaiņas, labot drukas klūdas un attēlu atšķirības

SVARİGI PAZIŞOJUMI

Rīcība pēc gāzes plīts virsmas saņemšanas

• Uzreiz pēc piegādes pārbaudiet, vai iepakojums un ierīce nav bojāti transportēšanas laikā.
• UZMANĪBU! Daži ierīces stūri un malas, kas būs paslēpti pēc uzstādīšanas, var būt asi. Uzmanieties, lai negūtu savainojumus.
• Ja ierīce ir bojāta, nelietojiet to. Pēc iespējas ātrāk sazinieties ar piegādātāju.
• Pirms pirmās lietošanas reizes noņemiet no ierīces visu iepakojumu un mārketinga materiālus.
• Glabājiet iepakojumu bērniem nepieejamā vietā vai atbrīvojieties no tā atbilstošā veidā.

- Šī ierīce jāuzstāda saskaņā ar spēkā esošajiem noteikumiem, un to drīkst izmantot tikai labi vēdināmā vietā. Pirms ierīces uzstādīšanas un lietošanas izlasiet rokasgrāmatas.

Riciba uzstādīšanas laikā

• lerīce ir paredzēta ievietošanai virtuves mēbeles darba virsmas izgriezumā.

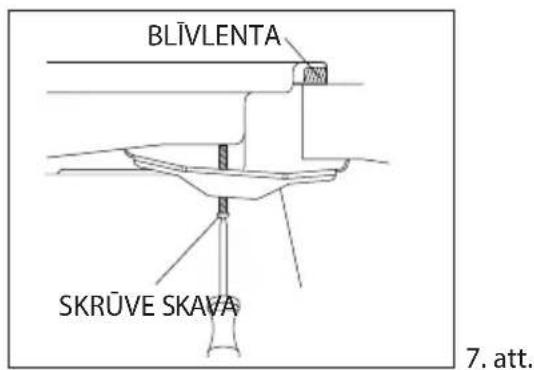

• Plīts virsmas malām pielīmētā blīvlenta nepieļauj šķidrumu ieplūšanu zem plīts virsmas.
• Lietojiet ierīci tikai saskaṇā ar šajā rokasgrāmatā sniegtajiem norādījumiem.
• Uzstādīšanas laikā ierīcei ir jābūt atvienotai no elektrotīkla un ir jābūt noslēgtam galvenajam gāzes vārstam.
• Pārbaudiet, vai pievienotais spriegums un gāzes padeve atbilst datu plāksnītē norādītajiem parametriem. Lietojiet tikai iezemētu strāvas avotu.
• Pēc uzstādīšanas strāvas kontaktdakšu vai jaudas slēdzim un gāzes padeves vārstam ir jābūt viegli pieejamiem.

- Šo ierīci var lietot mājās un līdzīgās vietās, piemēram:

• veikalu, biroju un citu darbavietu virtuvītēs;
- lauksaimniecības telpās;
- viesnīcās, moteļos un citās iestādēs viesu vajadzībām;
• pansijās.

- lerīces lietošanas laikā nodrošiniet pienācīgu telpas vēdināšanu, jo gāzes degšana izraisa telpā esošā skābekļa sadegšanu un kaitīgu dūmgāzu veidošanos.

• Gatavošanas laikā pārliecinieties, vai istaba ir labi vēdināta. Gatavošanas laikā ir ieteicams ieslēgt tvaika nosūcēju, lai noņemtu kaitīgās dūmgāzes un tvaiku, kas rodas gatavošanas laikā.

• Citu ieriču strāvas vadi nedrīkst pieskarties karstiem degļu režģiem. Tas var izraisīt gan vadu izolācijas, gan ierīces bojājumus.
• lerīces lietošanas laikā un uzreiz pēc tās lietošanas nepieskarieties karstajām virsmām.

• Nepieskarieties ierīcei ar mitrām vai slapiām rokām.

- Nelietojiet ierīci, ja uz tās ir nokluvis ūdens.

• Ja zem ierīces atrodas atvilktne, neglabājiet tajā nekādus viegli uzliesmojošus škidrumus vai aerosolus. Pastāv uqunsgrēku risks.
• Neļaujiet ierīci lietot bērniem vai nelietpratīgām personām un lietojiet ierīci šādām personām nesasniedzamā vietā.

• Bērni nedrīkst spēlēties ar jerīci.
• Rīkojieties īpaši piesardzīqi, ja lietojat ierīci bērnu tuvumā.
• Nelaujiet rotalāties ar ierīci.

• Bērni, kuri ir vairāk nekā 8 gadus veci, un personas, kurām ir ierobežotas fiziskās, maņu vai garīgās spējas vai nav pienācīgas pieredzes un zināšanu, drīkst lietot šo ierīci tikai lietpratīga lietotāja uzraudzībā vai gadījumā, ja šīs personas ir drošā veidā apguvušas ierīces lietošanu un saprot ar to saistītos riskus.
• Klūmes gadījumā izslēdziet ierīci, atvienojiet kontaktdakšu no elektrības rozetes un noslēdziet gāzes padevi ierīcei.
• Atvienojot ierīci no elektrības rozetes, nekādā gadījumā nevelciet strāvas vadu, bet gan satveriet kontaktdakšu un izvelciet to.

• Neiegremdējiet strāvas vadu vai kontaktdakšu ūdenī vai jebkādā citā škidrumā.

• Regulāri pārbaudiet, vai ierīce un strāvas vads nav bojāti.
  • Ja ierīce ir bojāta, neieslēdziet to.

• Ja ierīce netiek lietota, pārliecinieties, ka visas pogas atrodas izslēgšanas pozīcijā.

• Lietojiet deglus tikai tad, ja virs tiem atrodas ēdiena gatavošanas piederumi. Nesildiet tukšus ēdiena gatavošanas piederumus.

• UZMANĪBU! Pastāv ugunsgrēku risks. Pārliecinieties, ka gāzes plīts vai gāzes plīts virsmas degļa diametrs atbilst lietotajam ēdiena gatavošanas piederumam. Ja lietojat ēdiena gatavošanas piederumu, kura diametrs ir mazāks par ieteicamo, liesma var sākt degt arī ēdiena gatavošanas piederuma sānos un izkausēt plastmasas rokturus.

• Nelietojiet ēdiena gatavošanas piederumus, kuriem ir izliekts dibens vai kuru dibena rādiuss ir mazāks par ieteicamo. Tas samazina ēdiena gatavošanas efektivitāti.
• Ėdiena gatavošanas piederumiem ir jābalstās uz degļu režģiem, nevis uz degļiem.

- Novietojiet ēdiena gatavošanas piederumus degļu centrā, jo pretējā gadījumā tie var apgāzties.

• Nenovietojiet karstus ēdiena gatavošanas piederumus uz vadības paneļa vai ierīces malas. Tas var iztaisīt bojājumus.
• Ja nonemat ēdiena gatavošanas piederumu no gāzes degļa, noregulējiet mazāko degļa liesmas iestatījumu vai pilnībā izslēdziet to.
• Nav ieteicams sildīt ēdiena gatavošanas piederumus uz vairākām degliem vienlaikus, jo zem ēdiena gatavošanas piederumiem uzkrājies karstums var izraisīt ierīces bojājumus.
• Nekādā gadījumā kopā ar ierīci nelietojiet plastmasas vai alumīnija folijas ēdiena gatavošanas piederumus.
• Nenovietojiet uz ierīces viegli uzliesmojošus priekšmetus. Pastāv ugunsgrēku risks.

- Neizmantojiet ierīci kā darba vai uzglabāšanas virsmu.

• Uzturiet ierīci tīru. Ėdiena paliekas var uzliesmot lietošanas laikā un izraisīt ugunsgrēku.
• Cepot ēdienu ellā, nepārtraukti uzmaniet to. Pārkarsēta ellā var izraisīt ugunsgrēku.
• Nekādā gadījumā nesildiet taukus vai ellu bez uzraudzības. Pārkarsēti tauki vai ellà var ātri uzliesmot. Pastāv ugunsgrēku risks.
• Ja ella uzliesmo, nekādā gadījumā nedzēsiet uguni ar ūdeni. Nekavējoties pārklājiet ēdiena gatavošanas piederumu ar vāku vai škīvi. Izslēdziet ierīci un uzgaidiet, līdz ēdiena gatavošanas piederums atdziest.

- Nelietojiet piederumus, ko nav ieteicis ražotājs.

- Nelietojiet piederumus, kam ir bojāta virsma, nolietojuma pazīmes vai citi bojājumi.

• Tīrīšanai neizmantojiet kodīgu tīrīšanas līdzekli. Regulāra apkope un tīrīšana paildzina ierīces kalpošanas laiku.
• Bērni, kuri ir mazāk nekā 8 gadus veci, nedrīkst veikt tīrīšanu un apkopi bez uzraudzības.

lespējamie bojājumi

• lerīci drīkst remontēt un pārveidot tikai kvalificēts specialists.
• Remontēšanas vai pārveidošanas laikā ierīcei ir jābūt atvienotai no elektrotīkla. Izslēdziet jaudas slēdzi vai atvienojiet kontaktdakšu no elektrības rozetes.
• Atvienojot ierīci no elektrības rozetes, nekādā gadījumā nevelciet strāvas vadu, bet gan satveriet kontaktdakšu un izvelciet to.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvarotu apkalpes centru.

Ja neizpildāt ražotāja norādījumus, uz iespējamo remontu neattiecas garantija.

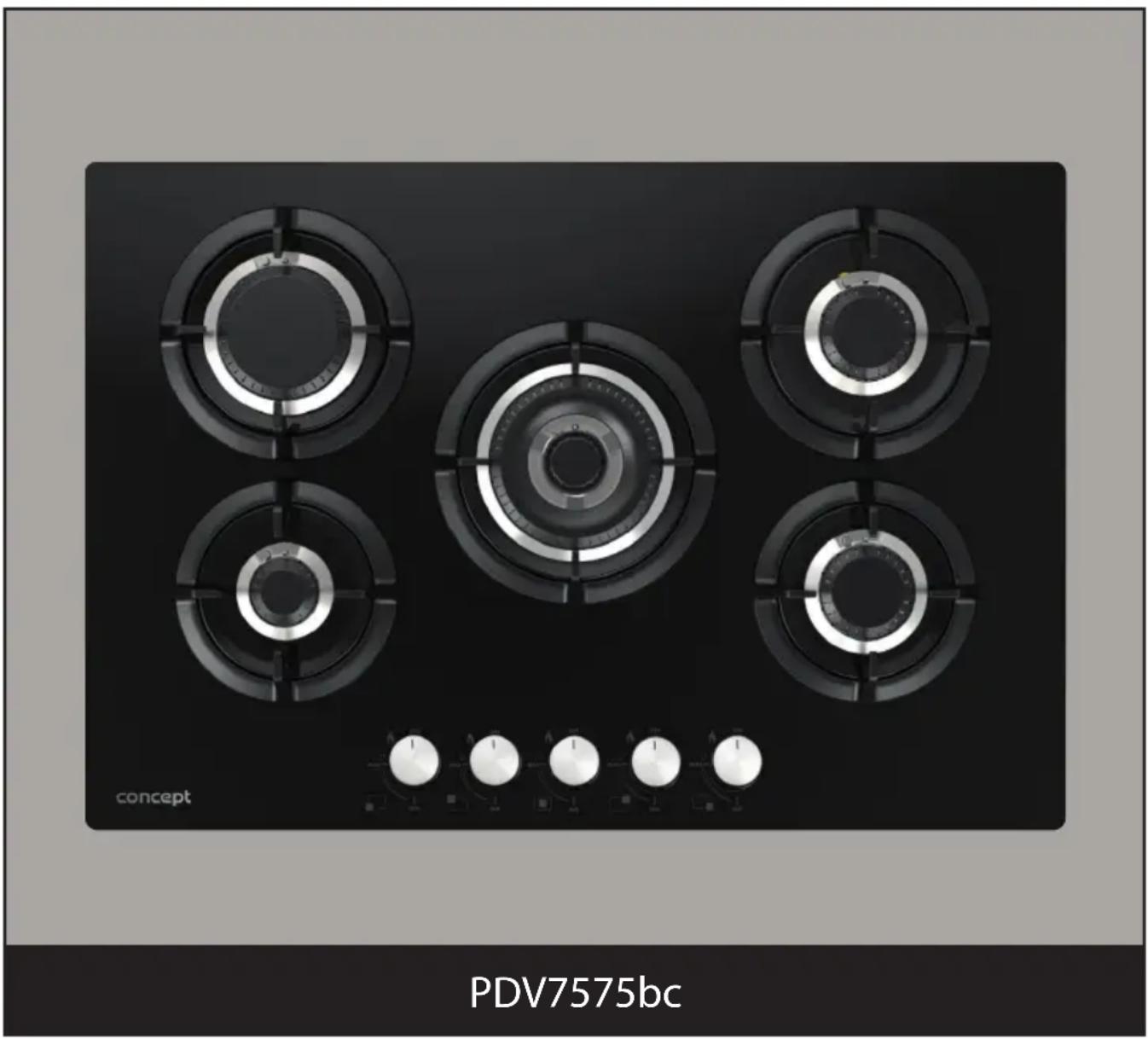

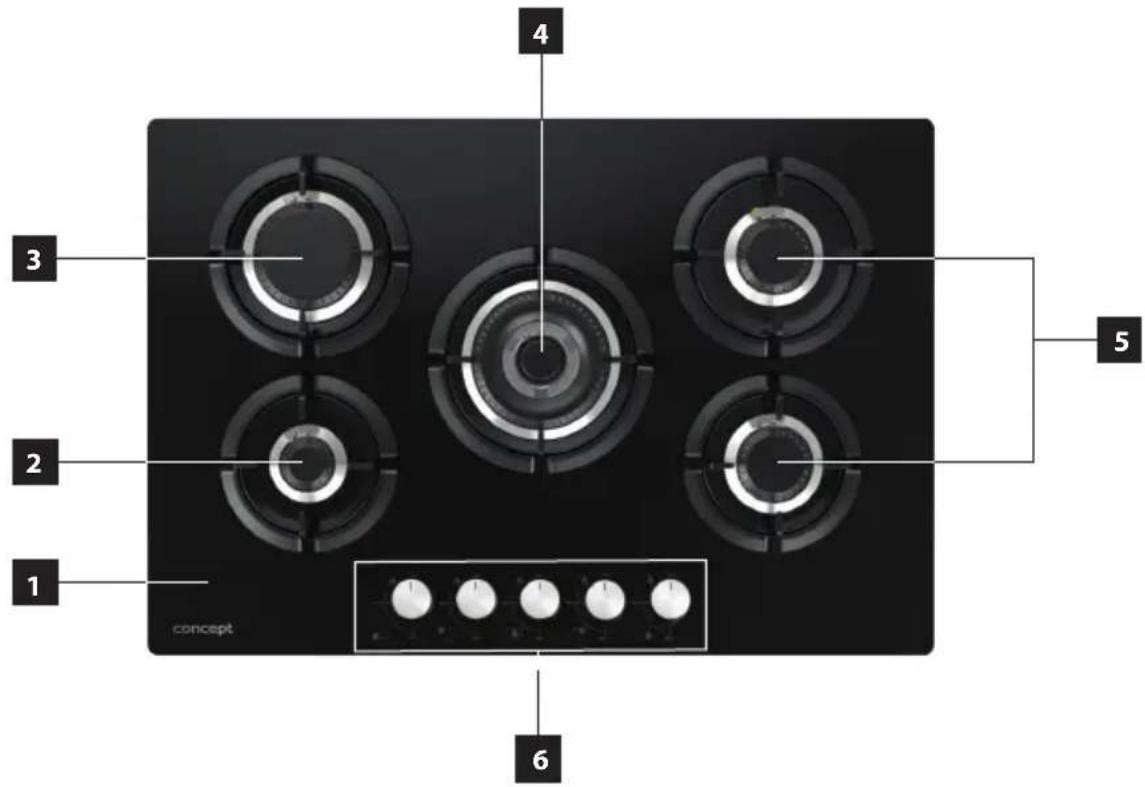

IZSTRĀDĀJUMA APRAKSTS

1 Stikla plāksne
2 Mazais deglis
3 liels deglis
4 WOK deglis
5 Vidēja izmēra deglis
6 Atsevišku deglu vadības pogas

- Nelietojiet ēdiena gatavošanas piederumus, kas izvirzās pāri degļa malai vai ir mazāki nekā deglis.

	Vienmēr lietojiet katram deglim piemērotu ēdiena gatavošanas piederumu, lai nepieļautu gāzes pārtēriņu un ēdiena gatavošanas piederumu krāsas maiņu.	Nelietojiet maza diametra ēdiena gatavošanas piederumus virs lielajiem degļiem. Liesma nedrīkst sasniegt ēdiena gatavošanas piederuma sānus.
	Lai samazinātu enerģijas zudumu, pārklājiet ēdiena gatavošanas piederumu ar vāku.	Negatavojiet bez vāka vai ar daļēji uzliktu vāku, jo tas izraisa enerģijas zudumu.
	Lietojiet tikai ēdiena gatavošanas piederumus ar plakanu dibenu.	Nelietojiet pannu ar izliektu vai ieliektu dibenu.
	Vienmēr novietojiet ēdiena gatavošanas piederumu tieši virs degļa centra, nevis vienā pusē.	Nenovietojiet ēdiena gatavošanas piederumu virs degļa malas, jo piederums var apgāzties.
		Uz degļu režģiem, kas atrodas netālu no pogām, nedrīkst lietot liela diametra ēdiena gatavošanas piederumus, kas, atrodoties virs degļa centra, var pieskarties pogām vai atrasties tik tuvu tām, ka izraisa temperatūras paaugstināšanos šajā apgabalā un var izraisīt bojājumus.
	Vienmēr novietojiet ēdiena gatavošanas piederumu uz degļa režģa.	Nekādā gadījumā nenovietojiet ēdiena gatavošanas piederumu uz degļa pārsega.
		Starp ēdiena gatavošanas piederumu un degļa režģi nedrīkst ievietot nekādus priekšmetus (liesmas ierobežotāju, azbesta plāksni utt.). Tas var izraisīt nopietnus ierīces bojājumus.
	Uzmanīgi rīkojieties ar ēdiena gatavošanas piederumu, kas ir novietots uz degļa režģa.	Nepārslogojiet ierīci (plīts virsmu). Nepieļaujiet triecienus ar smagiem priekšmetiem.

LIETOTĀJA ROKASGRĀMATA

Rīcība pirms pirmās lietošanas reizes

Pirms jaunas ierīces lietošanas sākšanas tā ir jānoslauka ar mitru drānu higiēnisku iemeslu dēļ.

Rūpīgi samontējiet visus degļus tā, lai visas daļas pienācīgi iegultu vietā un liesma būtu viendabīga (skatiet 1a. attēlu un 1b. attēlu).

1. Degla pârsegs
2. Degla pärsegs WOK
3. iekšējais
4. Degla pārsegs WOK
5. ārējs
6. Liesmas izkliedētājs
7. Degla korpuss

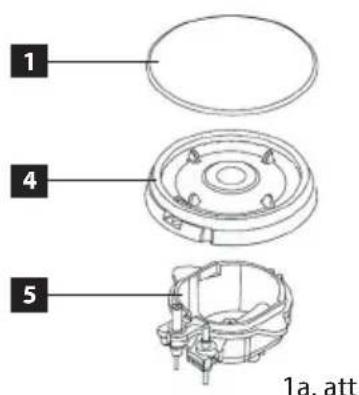

1 4 5 1a. att

1a. att

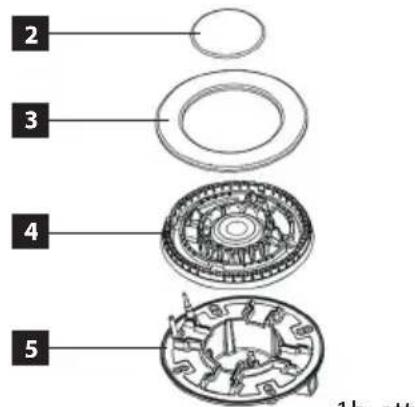

2 3 4 5 1b.att

1b. att

1. Novietojiet liesmas izkliedētāju (4) uz degļa korpusa (5) tā, lai aizdedzes elektrods un termoelements būtu izvirzīti caur attiecīgajām atverēm liesmas izkliedētājā (4).
2. Novietojiet degla pârsegu (1), pêc izvēles degla (2) un (3) WOK pârsegi, uz liesmas izkliedētāja (4).

Degla aizdegšana

Katrs deglis ir aprikots ar drošibas ierici, kas aptur gāzes padevi gadijumā, ja nodziest liesma.

Simbols blakus katrai degla pogai norāda, kurš deglis tiek kontrolēts, izmantojot šo pogu.

1. Piespiediet attiecīgo degļa pogu un pagrieziet to pretēji pulksteņrādītāja kustības virzienam līdz pozīcijai MAX (Maksimums).
2. Degla automātiskā aizdegšana notiek tikai tad, ja turat degla pogu nospiestu maksimālās gāzes padeves pozīcijā.
3. Pēc degļa aizdegšanas turiet degļa pogu nospiestu aptuveni 15 sekundes. Atlaidiet nospiesto pogu.
4. Pēc nospiestās degla pogas atlaišanas noregulējiet liesmu, pagriežot pogu vajadzīgajā pozīcijā. Ir jāizvēlas darba pozīcija starp pozīcijām MAX (Maksimums) un MIN (Minimums).
5. Lai izslēgtu degli, pagrieziet pogu pulksteņrādītāja kustības virzienā līdz pozīcijai OFF (Izslēgts).

Piezime.

1. Nekādā gadījumā neturiet degļa pogu nospiestu ilgāk nekā 15 sekundes. Ja deglis netiek aizdegts 15 sekunžu laikā, atlaidiet nospiesto pogu, pagrieziet to pozīcijā OFF (lzslēgts), uzgaidiet 1 minūti un pēc tam mēģiniet vēlreiz.
2. Strāvas padeves pārtraukuma gadījumā degļus var aizdegt, uzmanīgi izmantojot sērkocinu.

Aizsardzība pret gāzes noplūdi liesmas nodzišanas gadījumā

Netālu no degļa atrodas termoelements, kas uzrauga liesmu, mērot izstaroto siltumu, un gadījumā, ja liesma nejauši nodziest, noslēdz gāzes padevi attiecīgajam deglim.

Ja liesma nejauši nodziest, pagrieziet attiecigo pogu pulksteņrādītāja kustības virzienā līdz pozīcijai OFF (lzslēgts). Uzgaidiet vienu minūti un atkārtoti aizdedziet degli.

SPRAUSLU NOMAIÑA UN MINIMĀLĀ LIESMAS AUGSTUMA REGULĒŠANA

Deglu sprauslu nomaiņu un minimālā liesmas augstuma regulēšanu drīkst veikt tikai kvalificēts speciālists vai pilnvarota apkalpes centra darbinieks.

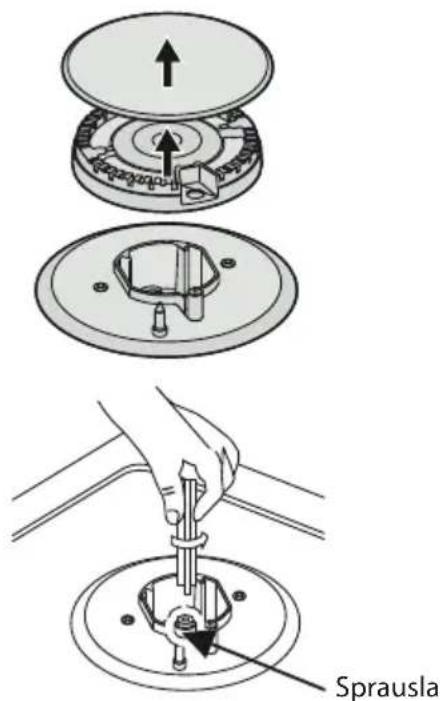

Deglu sprauslu nomaina

1. Noslēdziet gāzes padevi un atvienojiet kontaktdakšu no elektrības rozetes.
2. Noņemiet degļa režģi, degļa pārsegu un liesmas izkliedētāju.
3. Noskrūvējiet sprauslu, izmantojot 7 mm uzmavas uzgriežņu atslēgu, un aizstājiet to ar citam gāzes veidam paredzētu sprauslu. Cieši pievelciet sprauslu.
4. Samontējiet atpakal visas degla daļas (liesmas izkliedētāju, pārsegu un režģi).

Sprausla

Minimālā liesmas augstuma regulēšana

1. Aizdedziet attiecigo degli un pagrieziet degla pogu pozicijā MIN (Minimums).

2. Pavelciet pogu uz augšu, lai to nonemtu.

3. Noregulējiet minimālo liesmas augstumu, izmantojot skrūvgriezi. Atkarībā no ierīces modela regulēšanas skrūve atrodas gāzes padeves vārsta kātā vai blakus gāzes vārstam (skatiet 2. attēlu).

4. leteicamais minimālais liesmas augstums ir 3–4 mm. Ja lietojat propānu/butānu, ieskrūvējiet regulēšanas skrūvi gandrīz līdz galam.

5. Piestipriniet degla pogu.

Regulēšanas skrūve

1. att.

2. Pārliecinieties, ka liesma nenodziest, ātri pagriežot slēdzi no maksimālās plūsmas pozīcijas minimālās plūsmas pozīcijā. Ja liesma nodziest, pavelciet pogu uz augšu, lai to nonemtu, atkārtoti regulējiet minimālo liesmas augstumu un pārbaudiet vēlreiz.

3. Noregulējiet visu deglu minimālo liesmas augstumu.

Piezime.

1. Neizjauciet värsta kātu. Darbības traucējumu gadījumā nomainiet visu vārstu.

2. Pirms visu degla dalu montāžas pārliecinieties, ka sprauslas nav nosprostotas.

3. Pēc degļu sprauslu nomaiņas pret citam gāzes vaidam paredzētām sprauslām ir jāveic pilna darbības pārbaude un hermētiskuma pārbaude.

TİRİŞANA UN APKOPE

• Pirms apkopes un tirišanas atvienojiet strāvas vadu no elektrības rozetes vai izslēdziet ierīcei izmantotās elektrības rozetes jaudas slēdzi.
  • Netīriet ierīci, kamēr tā nav pilnībā atdzisusi.
• Tiriet ierīces virsmu ar mitru drānu, mīkstu suku vai sūkli un pēc tam noslaukiet to sausu.
• Netīriet ierīci, izmantojot abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus, lai nesaskrāpētu ierīces virsmu.
• Netīriet ierīci, izmantojot tvaika tīrītāju vai jebkādu citu augstspiediena tīrīšanas ierīci.
• Regulāri tīriet ierīci — ieteicams pēc katras lietošanas reizes.

- Tīriet režgus, izmantojot mīkstu suku vai sūkli un siltu ūdeni, kam ir pievienots trauku mazgāšanas līdzeklis. Lai notīrītu grūti notīrāmus netīrumus, iepriekš mērcējiet režgus.

- Noslaukiet režąus ar sausu virtuves dvieli.

- Režgus nedrīkst mazgāt trauku mazgājamajā mašinā.

Stikla plāksnes tīrīšana

- Regulāri noslaukiet stikla plāksni, izmantojot mīkstu sūkli, kas ir piesūcināts ar siltu ūdeni un nedaudz trauku mazgāšanas līdzekla.

• Pēc tīrīšanas rūpīqi nosusiniet.

• Pēc jespējas ātrāk notīriet sāli saturošus ēdienus vai škidrumus.

- Laika gaitā var mainīties ierīces nerūsošā tērauda daļu krāsa. Tā ir normāla parādība, kas rodas augsta temperatūras iedarbībā. Katrā ierīces lietošanas reizē šīs daļas ir jātīra, izmantojot nerūsošā tērauda tīrīšanai piemērotu līdzekli.

Deglu tirišana

• Nonemiet deglu pârsegus un liesmas izkliedētājus.
- Mērcējiet tos karstā ūdenī, kam ir pievienots nedaudz trauku mazgāšanas līdzekla.
- Pēc tīrīšanas un mazgāšanas rūpīgi nosusiniet tos vai uzgaidiet, līdz tie nožūst gaisa iedarbībā. Pārliecinieties, ka liesmas atveres ir tīras un sausas.
- Tiriet deglu korpusus, izmantojot mitru sūkli, un nosusiniet tos. Noslaukiet aizdedzes elektrodu un termoelementu, izmantojot izspiestu sūkli, un pēc tam noslaukiet tos sausus, izmantojot tīru virtuves dvieli.
- Pirms deglu uzstādīšanas atpakal uz stikla plāksnes pārliecinieties, ka sprauslas nav nosprostotas.

IERİCES UZSTÄDİŞANA

UZMANİBU!

Pastāv elektrošoka risks. Pirms ierīces uzstādīšanas atvienojiet strāvas vadu no elektrības rozetes.

• Uz bojājumiem, kas ir radušies nepareizas uzstādīšanas dēļ, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs neuzņemas nekādu atbildību par cilvēku un dzīvnieku savainojumiem un materiāliem bojājumiem, kas ir radušies nepareizas uzstādīšanas dēļ.
• lerīces uzstādīšana piemērotā mēbelē nodrošina pareizu tās darbību.

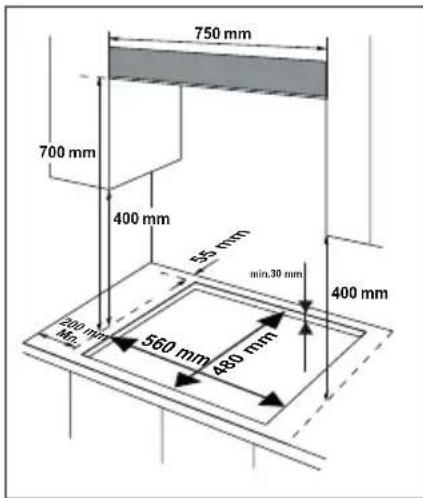

- lerīce ir jāuzstāda standarta virtuves mēbelē, kas ir paredzēta iebūvējamo ierīču uzstādīšanai, vai atbilstoši pielāgotā mēbelē, kuras izmēri atbilst 3. attēlā norādītajiem.

- Plīts virsmas malām ir jāatrodas vismaz 60 mm attālumā no malas vai aizmugurējās sienas.

- Attālumam starp plīs virsmas augstāko punktu (ieskaitot degļus) un tieši virs plīs virsmas esošās horizontālās plāksnes apakšpusi (izņemot virtuves tvaika nosūcēju) ir jābūt vismaz 700 mm.

- Ja augšējās horizontālās plāksnes sānu mala atrodas tieši pretī plīts virsmas sānu malai, attālumam starp plīts virsmas sānu malu un virs plīts virsmas esošās horizontālās plāksnes apakšpusi ir jābūt vismaz 400 mm.

- Ja virs plīts virsmas sānu malas esošās horizontālās plāksnes apakšpuse atrodas zemāk nekā 400 mm, tās sānu malai ir jāatrodas vismaz 50 mm attālumā no plīts virsmas sānu malas vertikālās plaknes.

750 mm 700 mm 400 mm 55 mm min.30 mm 400 mm 200 mm Min. 560 mm 480 mm

1. att.

- Virtuves mēbelei ir jābūt izgatavotai no karstumizturīga materiāla, kas spēj izturēt vismaz 120 °C temperatūru. Izmantotajiem materiāliem un līmēm ir jāspēj izturēt ierīces uzsilšana atbilstoši standartam CSN EN 60335-2-6. Šim standartam neatbilstoši materiāli vai līmes var deformēties vai nolobīties.

- lerīci nedrīkst uzstādīt tieši blakus virtuves skapītim, kas ir izgatavots no viegli uzliesmojoša materiāla un ir izvirzīts virs darba virsmas.

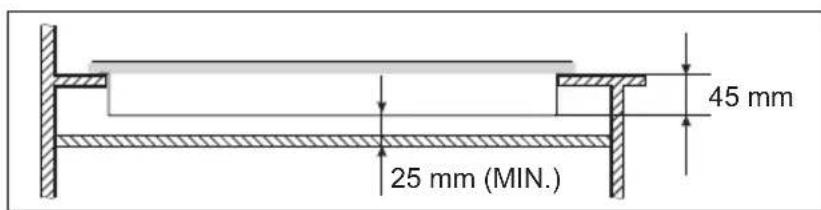

- Ja zem plīts virsmas atrodas kāda ierīce, attālumam starp šīm divām ierīcēm ir jābūt vismaz 25 mm (skatiet 4. attēlu).

Elektrības padeves pievienošana

• Pārbaudiet, vai pievienotais spriegums un strāvas aizsardzība atbilst datu plāksnītē norādītajiem parametriem.
  • Lietojiet tikai iezemētas elektrības rozetes.
• Nelietojiet sadalīšanas rozetes, savienotājus vai pagarinājuma vadus.
• Strāvas vada kontaktdakšai ir jābūt viegli pieejamai pat pēc uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts specialists.
• lerīces elektrodrošību var garantēt tikai tad, ja ierīces aizsargspaile ir pievienota strāvas sadales tikla aizsargvadam.
• Ražotājs neuzņemas atbildību par savainojumiem vai bojājumiem, kas ir radušies tāpēc, ka nav izveidots aizsargsavienojums vai tas ir izveidots nepareizi.
• Strāvas vads ir jānovieto tā, lai tas nesaskartos ar ierīces karstajām daļām un nebūtu deformēts vai pārmērīgi salocīts.
• Ja ierīce tiek pievienota spailu blokam vai sadales kārbai, pievērsiet uzmanību atsevišku vadu kodēšanas krāsai vai aprakstam.

Gāzes padeves pievienošana

• lerīces pievienošanu drīkst veikt tikai kvalificēts speciālists.
• Šī ierīce ir jāuzstāda un jāpievieno atbilstoši standartu CSN 38 6441 un CSN 38 6460 noteikumiem.
• Ja lietojat propānu/butānu (LPG) vai balonos iepildītu propānu/butānu, ir jāizpilda standarta CSN 38 6460 noteikumi.
• Pārbaudiet, vai pievienotais gāzes ievads atbilst datu plāksnītē norādītajiem parametriem.
• Šī ierīce ir paredzēta darbināšanai ar LPG vai dabasgāzi (NG). Pielāgošanu lietošanai ar LPG vai dabasgāzi (NG) drīkst veikt tikai kvalificēts speciālists.

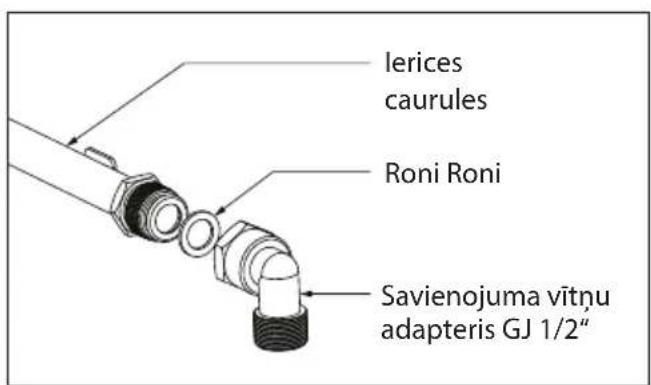

• Ja ierīce ir pievienota dabasgāzei (NG), izmantojiet vītņotu pāru adapteri GJ 1/2" (5. att.).

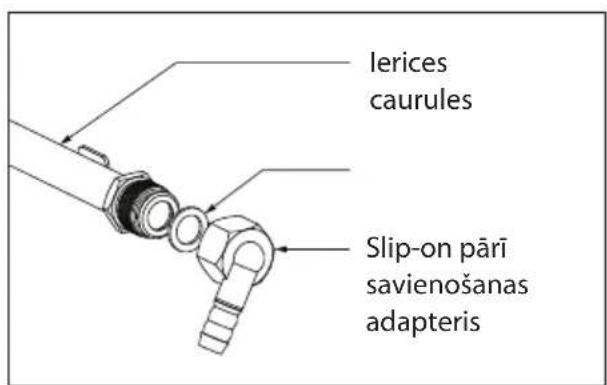

• Ja ierīce ir savienota ar sašķidrinātu naftas gāzi, izmantojiet spraudņa savienošanas pāra adapteri (6. att.).
  • Gāzes ievads ir jānovieto tā, lai tas nesaskartos ar ierīces karstajām dalām un nebūtu deformēts vai salocīts.
• Ja zem gāzes plīts virsmas atrodas cepeškrāsns, novietojiet ievada cauruli vai gāzes šļūteni tā, lai tā nesaskartos ar cepeškrāsns virsmu.

lerices caurules Roni Roni Savienojuma vītnu adapteris GJ 1/2"

Ierices caurules Slip-on pārī savienošanas adapteris

1. att. 6. att.

lerīces uzstādīšanas darbības

1. Pirms pirmās lietošanas reizes nonemiet no ierīces visu iepakojumu un mārketinga materiālus.
2. Apgrieziet ierīci otrādi un novietojiet to uz mīksta polsterējuma. Apgriežot ierīci otrādi, uzmanieties, lai nesabojātu aizdedzes elektrodus un termoelementus.
3. Pielimējiet blīvlentu pa perimetru ierīces apakšpusē. Blīvlenta ir jāpielīmē tā, lai tā nepārklātos ierīces stūros un savienojuma vietās nebūtu spraugu.
4. Piestipriniet ierīcei skavas, lai pielāgotu to pozīciju.
5. Novietojiet ierīci uz darba virsmas malas un izvelciet strāvas vadu caur darba virsmu, lai pēc uzstādīšanas varētu pieklūt kontaktdakšai vai spailu blokam.
6. Uzmanīgi ievietojiet ierīci iepriekš izzāgētajā darba virsmas izgriezumā. Uzmanieties, lai nesaspiestu strāvas vadu.
7. Pievienojiet ierīcei ievada cauruli vai gāzes šlūteni (skatiet sadalu "Gāzes padeves pievienošana").
8. Pārvietojiet ierīces apakšpusē esošo skavu pozīciju tā, lai tās pienācīgi atbalstītos pret darbvirsmas malu (skatiet 7. attēlu), un pievelciet skavas.
9. Pievienojiet strāvas vadu elektrības kontaktligzdai vai spailu blokam (skatiet sadaļu “Elektrības padeves pievienošana”).

BLİVLENTA SKRÜVE SKAVA 7. att.

Piezime.

Neizmantojiet silikonu vai cita veida limi, lai pie pielimētu ierīci darba virsmai. Tas apgrūtina ierīces izņemšanu gadījumā, ja ir jāveic remonts (apkalpe).

Iznemšana

Iznemot ierīci, ir svarīgi pareizajā secībā izpildīt tālāk norādītās darbības.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izvelciet kontaktdakšu vai izslēdziet jaudas slēdzi).
2. Noslēdziet gāzes padevi ierīcei. Atvienojiet ievada cauruli vai gāzes šlūteni.
3. Atbrīvojiet stiprinājuma skavas un izņemiet ierīci no darba virsmas.

PROBLÉMU NOVĚRŠANA

lerīci drīkst remontēt un pārveidot tikai kvalificēts speciālists vai pilnvarota apkalpes centra darbinieks.

Nepareizs ierīces remonts vai pārveidošana var radīt nopietnu apdraudējumu jums un jūsu tuvumā esošajiem cilvēkiem un priekšmetiem.

Izmantojot tālāk sniegto informāciju, lietotājs var novērst dažas nenozīmīgas problēmas, kas ir radušās gāzes plīts virsmas lietošanas laikā.

Problēmas apraksts	lespējamais cēlonis Risinājums	Pārliecinieties, ka strāvas vads ir pareizi pievienots.
Deglis nedeg.	Aizdedzes elektrods nerada dzirksteli.	Pārliecinieties, ka strāvas vads ir pareizi pievienots.
	Degļa pārsegs ir uzstādīts nepareizi.	Pārbaudiet, vai degļa pārsegs ir pareizi uzstādīts uz liesmas izkliedētāja.
	Gāzes ievads ir noslēgts.	Atveriet gāzes ievadu vai arī pārbaudiet, vai gāzes caurule (šļūtene) nav deformēta.
Deglis slikti deg.	Gāzes ievades nav pilnībā atvērts. Pilnībā atveriet gāzes padevi.
	Degļa pārsegs ir uzstādīts nepareizi.	Pārbaudiet, vai degļa pārsegs ir pareizi uzstādīts uz liesmas izkliedētāja.
	Netīrs aizdedzes elektrods.	Notīriet aizdedzes elektrodu, izmantojot mīkstu sūkli.
	Degļu pārsegi ir slapji. Nosusiniet degļu pārsegus.
	Liesmas izkliedētāja atveres ir nosprostotas.	Notīriet liesmas izkliedētāju.
Degli var aizdegt, taču tas nekavējoties nodziest.	Neesat pietiekami ilgi turējis nospiestu attiecīgā degļa pogu.	Degļa aizdegšana notiek tikai tad, ja turat degļa pogu nospiestu maksimālās gāzes padeves pozīcijā. Pēc degļa aizdegšanas turiet degļa pogu nospiestu aptuveni 15 sekundes. Atlaidiet nospiesto pogu.
Degļa aizdegšanas un degšanas laikā ir dzirdams troksnis.	Degļa pārsegs ir uzstādīts nepareizi.	Pārbaudiet, vai degļa pārsegs ir pareizi uzstādīts uz liesmas izkliedētāja.
Lietošanas laikā deglis nodziest.	Termoelements ir netīrs. Notīriet termoelementu, izmantojot mīkstu sūkli.
	Vārītais ēdiens ir pārplūdis un nodzēsis liesmu.	Pagrieziet degļa pogu pozīcijā OFF (Izslēgts). Uzgaidiet vienu minūti un atkārtoti aizdedziet degli.
	Telpā ir pārāk spēcīgs caurvējš.	Pagrieziet degļa pogu pozīcijā OFF (Izslēgts). Pārliecinieties, ka telpā nav pārāk spēcīgs caurvējš. Uzgaidiet vienu minūti un atkārtoti aizdedziet degli.
Liesma deg dzeltenā krāsā.	Liesmas izkliedētāja atveres ir nosprostotas.	Notīriet liesmas izkliedētāju.
	Tiek lietots cits gāzes veids.	Pārbaudiet, vai pievienotais gāzes veids atbilst datu plāksnītē norādītajiem parametriem.
Liesma ir nevienmērīga.	Liesmas izkliedētāja atveres ir nosprostotas.	Notīriet liesmas izkliedētāju.
	Degļa pārsegs ir uzstādīts nepareizi.	Pārbaudiet, vai degļa pārsegs ir pareizi uzstādīts uz liesmas izkliedētāja.
Telpā ir jūtama gāzes smarža.	Ir radusies gāzes nopluđe — nedarbojas viens no termoelementiem.	Pārtrauciet ierīces lietošanu. Noslēdziet gāzes padevi, vēdiniet telpu un sazinieties ar kvalificētu speciālistu vai pilnvarota apkalpes centra darbinieku, lai veiktu gāzes savienojuma hermētiskuma pārbaudi vai ierīces remontu.

VIDES AIZSARDZİBA

• lepakojuma materiālus un vecās ierīces ir ieteicams pārstrādāt.
• No ierīces kārbas var atbrīvoties kā no škirotajiem atkritumiem.
• Nododiet plastmasas polietilēna (PE) maisus savākšanas centrā, kur tiek nodrošināta pārstrāde.

lerīces pārstrāde pēc tās kalpošanas laika beigām

Ši ierīce ir marķēta atbilstoši Eiropas Direktīvai 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA) Uz izstrādājuma vai tā iepakojuma esošais simbols norāda, ka no šī izstrādājuma nedrīkst atbrīvoties kopā ar mājsaimniecības atkritumiem. Tas ir jānogādā savākšanas centrā, kur tiek nodrošināta elektrisko un elektronisko iekārtu pārstrāde. Pienācīgā veidā atbrīvojoties no šī izstrādājuma, jūs palīdzat novērst jebkādu negatīvu ietekmi uz vidi un cilvēku veselību, ko pretējā gadījumā izraisītu nepareiza atbrīvošanās no šī izstrādājuma. No izstrādājuma ir jāatbrīvojas saskaņa ar atkritumu pārvaldības noteikumiem. Lai saņemtu papildinformāciju par šī izstrādājuma pārstrādi, sazinieties ar vietējo uzraudzības iestādi, mājsaimniecības atkritumu savākšanas pakalpojumu sniedzēju vai veikalu, kur nopirkāt izstrādājumu.

ACKNOWLEDGEMENT
