MNV3360 - Trauku mazgājamā mašīna Concept - Bezmaksas lietošanas instrukcija

Produkta tips	Brīvi stāvoša trauku mazgājamā mašīna
Zīmols	Concept
Modelis	MNV3360
Energoefektivitātes klase	A++
Vietu skaits	12
Trokšņa līmenis	47 dB(A)
Izmēri (A x P x D)	81.5 cm x 59.8 cm x 57.5 cm
Svars	45 kg
Barošana	220-240 V / 50 Hz / 10 A
Ūdens patēriņš vienā ciklā	9.5 L
Enerģijas patēriņš vienā ciklā	0.92 kWh
Programmas	Eko 50°C, Automātisks, Intensīvs 70°C, Ātrais 30 min, Stikls, Pirmsmazgāšana
Papildu funkcijas	Aizkavēts starts (1-24 h), Puspietiekams, Pašattīrošs filtrs, Pārplūdes aizsardzība
Žāvēšanas sistēma	Kondensācijas žāvēšana
Iekšējais apgaismojums	Jā, LED
Skalošanas līdzekļa indikators	Jā
Sāls indikators	Jā

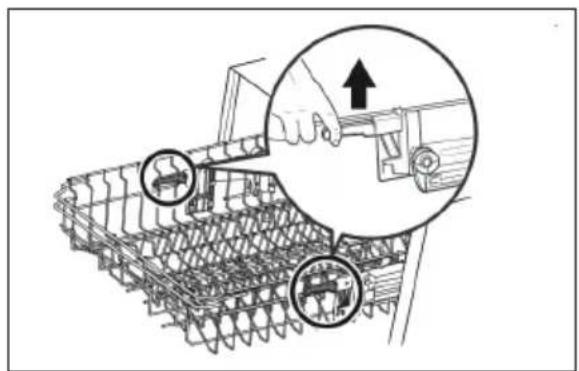

Regulējams augšējais grozs	Jā, 2 pozīcijas
Galda piederumu paplāte	Jā, augšējais grozs
Apkope	Regulāri tīriet filtrus; atkaļķojiet ik pēc 3 mēnešiem; notīriet smidzinātājus
Drošība	AquaStop, bērnu slēdzene, pretplūdu sistēma
Rezerves daļu pieejamība	Filtri, smidzinātāji, grozi, sildelements, cirkulācijas sūknis
Remontējamības indekss	8.5 / 10
Garantija	2 gadi

Bieži uzdotie jautājumi - MNV3360 Concept

Kā uzsākt mazgāšanas ciklu Concept MNV3360 trauku mazgājamajā mašīnā?

Ievietojiet traukus, pievienojiet mazgāšanas līdzekli un skalošanas līdzekli, izvēlieties programmu, izmantojot pogu paneli, pēc tam nospiediet Start pogu. Cieši aizveriet durvis; cikls sāksies automātiski pēc dažām sekundēm.

Ko darīt, ja trauku mazgājamā mašīna neizsūc ūdeni?

Vispirms pārbaudiet, vai iztukšošanas šļūtene nav salocīta vai aizsprostota. Pēc tam notīriet filtru tvertnes apakšā un izsūknēšanas sūkni (pieejams caur filtra zonu). Pārliecinieties, ka lielie gruži nebloķē sūkņa lāpstiņriteni.

Kāpēc mani trauki izžūst slikti?

Pārliecinieties, ka izmantojat skalošanas līdzekli un ka skalošanas līdzekļa dozators ir piepildīts. Pārbaudiet arī, vai esat izvēlējies programmu ar žāvēšanu (piem., Eko vai Intensīvu). Pareiza iekraušana nodrošina gaisa cirkulāciju. Ja problēma turpinās, žāvēšanas sistēmai var būt nepieciešama apkope.

Cik bieži jātīra trauku mazgājamās mašīnas filtri?

Rupjie un smalkie filtri jātīra ik pēc dažiem cikliem vai vismaz reizi mēnesī. Tie atrodas trauku mazgājamās mašīnas apakšā. Noskalojiet zem tekoša ūdens un noņemiet visus gružus.

Kādu mazgāšanas līdzekli izmantot šai trauku mazgājamajai mašīnai?

Izmantojiet jebkuru standarta trauku mazgājamās mašīnas mazgāšanas līdzekli tablešu, pulvera vai želejas veidā. Lai iegūtu labākos rezultātus, kombinējiet ar skalošanas līdzekli un trauku mazgājamās mašīnas sāli (ja jums ir ciets ūdens). Neizmantojiet roku trauku mazgāšanas līdzekli.

Kā atiestatīt Concept MNV3360 trauku mazgājamo mašīnu?

Cikla laikā nospiediet un turiet Start/Reset pogu apmēram 3 sekundes, lai atceltu vai atiestatītu. Ja displejs ir iesalis, izslēdziet trauku mazgājamo mašīnu ar barošanas pogu vai atvienojiet to no strāvas uz 30 sekundēm, pēc tam restartējiet.

Trauku mazgājamā mašīna rada neparastu troksni. Kāds varētu būt iemesls?

Bieži iemesli: trauki grab viens pret otru (pārlādējiet pareizi), svešķermenis (piem., mazs galda piederums) atsitas pret smidzinātāju, vai bojāts gultnis sūkņa motorā. Pārbaudiet smidzinātājus, vai nav aizsprostojumu, un pārliecinieties, ka priekšmeti ir nostiprināti.

Vai šajā trauku mazgājamajā mašīnā var mazgāt pannas un katlus?

Jā, MNV3360 var izturēt katlus un pannas, ja tie ir pareizi novietoti. Smagiem netīrumiem izmantojiet Intensīvais 70°C programmu. Izvairieties no koka, čuguna vai nelīpošiem priekšmetiem, ja vien tie nav marķēti kā droši trauku mazgājamajai mašīnai.

Kā aktivizēt bērnu slēdzeni?

Lai aktivizētu bērnu slēdzeni, vienlaikus nospiediet un turiet Aizkavēts starts un Puspietiekams pogas 3 sekundes. Uz displeja parādīsies slēdzenes ikona. Lai deaktivizētu, atkārtojiet to pašu darbību.

Ko dara AquaStop sistēma?

AquaStop sistēma automātiski pārtrauc ūdens padevi, ja tiek konstatēta noplūde, novēršot plūdus. Tā sastāv no dubultsienu šļūtenes un drošības vārsta. Ja tā aktivizējas, trauku mazgājamā mašīna apstāsies un parādīs kļūdas kodu. Sazinieties ar tehniķi.

LIETOŠANAS INSTRUKCIJA MNV3360 Concept

lebūvējamā trauku mazgājamā mašīna

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai ari citi cilvēki, kuri izmantos šo ierīci, pirms šis ierīces lietošanas būtu iepazinušies ar norādijumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerīces apraksts

Vadības panela apraksts

Lietošanas instrukcija

Reğeneracijas sāls iepildīšana

Skalošanas līdzekļa iepildīšana

Mazgāšanas līdzekļi

Nepiemēroti trauki

Trauku ievietošana

Mazgāšanas programmu pārskats

lekārtas ekspluatācijas uzsākšana

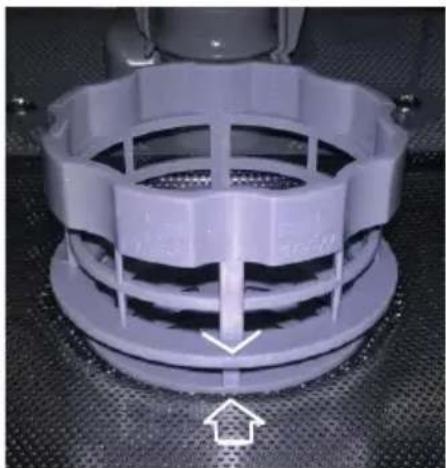

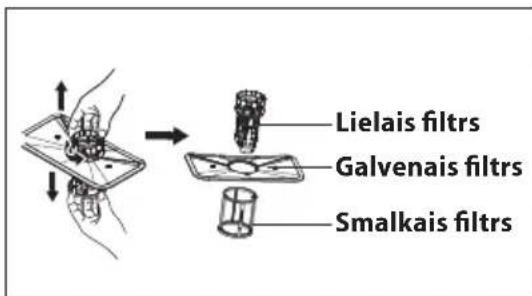

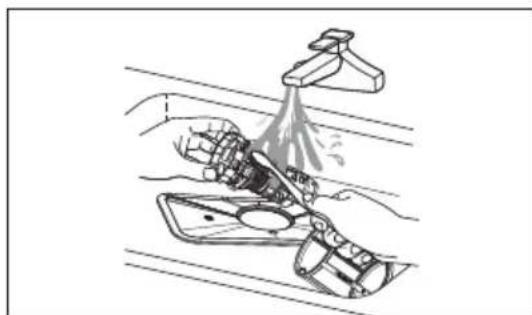

Trišana un apkope

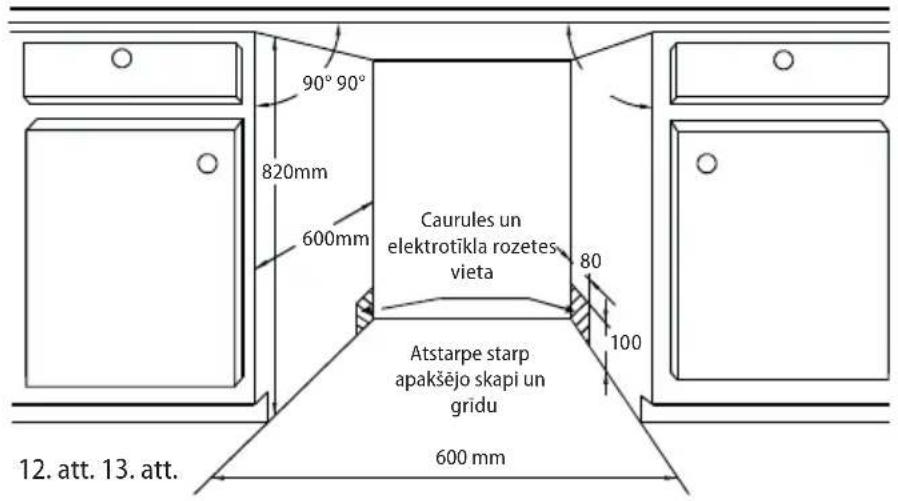

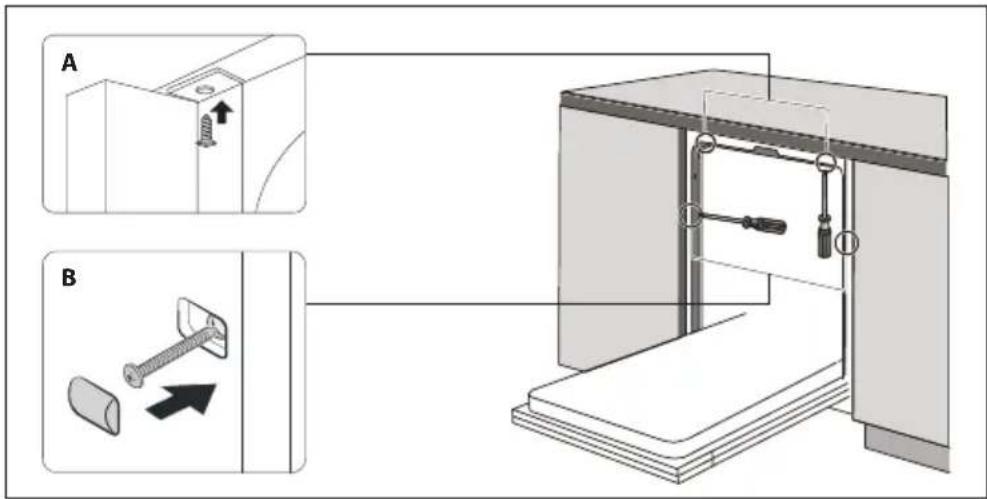

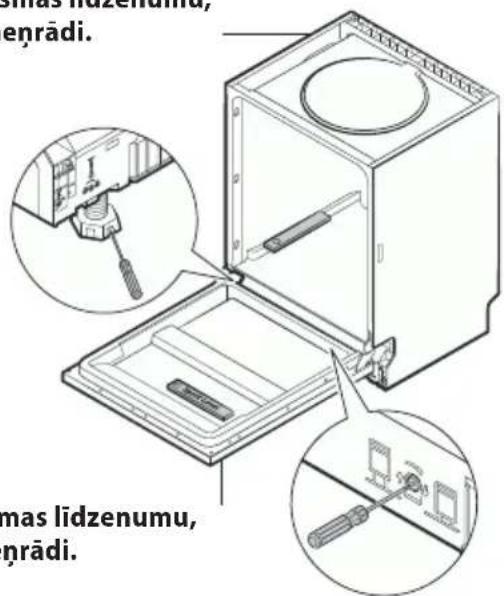

Ierīces uzstādīšana

Traucējumu novēršana

Klūdas ziņojumi

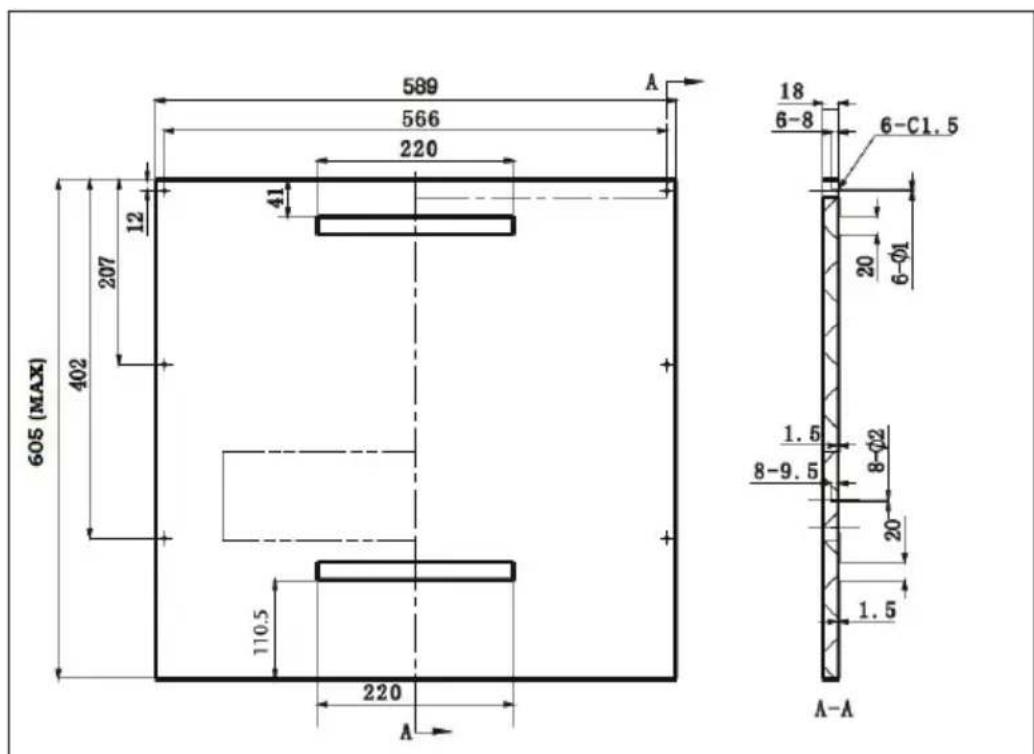

lerīces izmēri

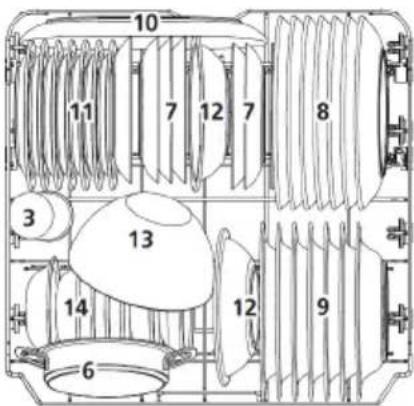

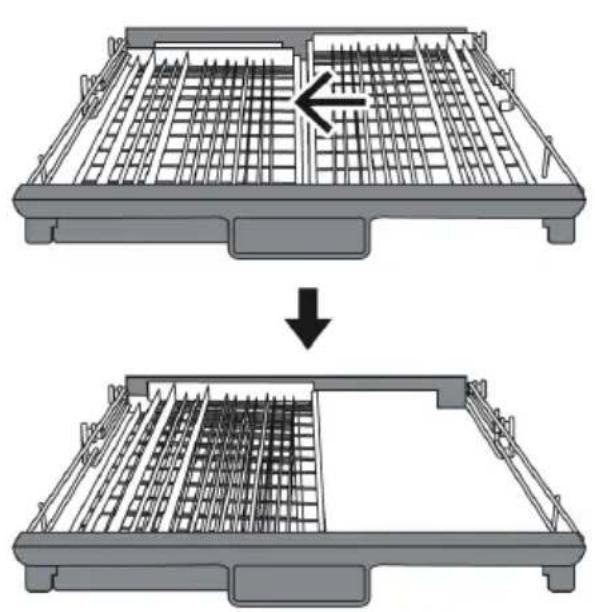

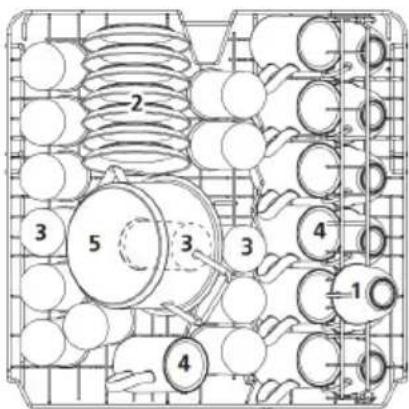

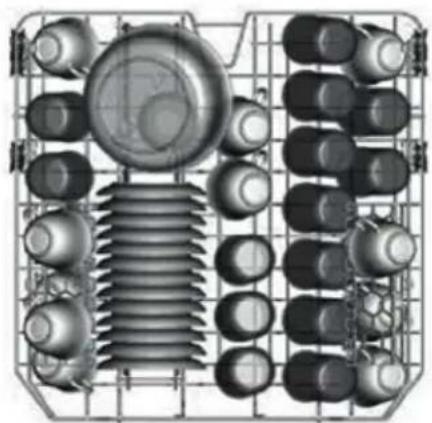

Trauku ievietošanas piemēri

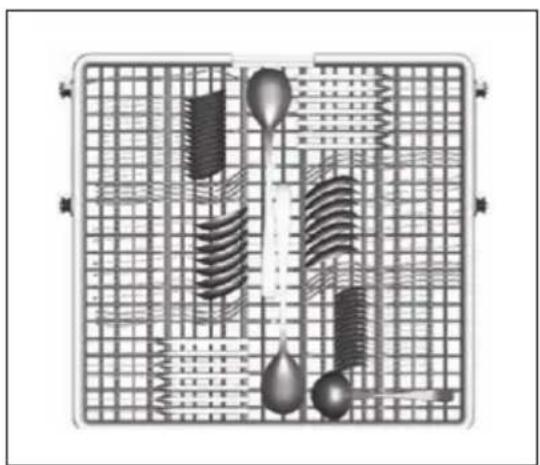

Galda piederumu groza izkārtojums

Vides aizsardzība

Ražotājs patur tiesības veikt jebkuras tehniskas izmainas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

Tehniskie dati
Elektroenerģijas klase (a)	E EEI	(a)	55,9
Tīrīšanas veiktspējas indekss (a)	1,13	Žāvēšanas veiktspējas indekss (a)	1,07
Enerģijas patērinņš (kWh / cikls) (1)	0,951 Ūdens patērinņš (l / cikls) (2)		10
Programmas ilgums (h: min) (a)	3:50 Izslēgts režīms 0,49 W
Kavēšanās sākums 1,0 W		Akustiskā trokšņa emisija gaisā (a)	44 dB (A)
Akustiskā trokšņa emisijas klase gaisā (a)	B Augstums 815 mm
Platums	598 mm	Dzilums (durvis aizvērtas);	570 mm
Dzilums (durvis atvērtas); 1150 mm letilpība		(a)	14
Tips	Lebūvēts	Jauda/frekvence	230 V ~ 50 Hz
Ūdens spiediens	0.04 – 1 MPa	Svars	39,5 kg

Papildus informācija:

(a) ECO programmai
(1) pamatojoties uz ECO programmu, izmantojot aukstā ūdens iepildišanu. Faktiskais energijas patēriņš būs atkarīgs no ierīces lietošanas veida
(2) pamatojoties uz ECO programmu. Faktiskais üdens patēriņš būs atkarīgs no ierīces lietošanas veida un üdens cietības.

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.

• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:

• veikalu, biroju un citu darba vietu virtuves stūrīšos;

• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;

• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

• Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un asajiem galiem lejup vai horizontāli.
• Trauku mazgājamā mašina ir paredzēta lietošanai mājsaimniecībā un tikai virtuve trauku mazgāšanai.
• Neko neuzglabājiet ierīces iekšpusē.
• Nesēdiet un nestāviet uz atvērtām ierīces durvīm.
• Ūdens mazgāšanas tvertnē nav dzeramais ūdens!
• Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).
• Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašīnām.
• Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas durvis ļoti piesardzīgi, jo var izšļakstīties ūdens.
• levērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un skalošanas līdzekļu iepakojuma.
• Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas laikā vai īsi pēc tās lietošanas.
• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.
  • Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotallietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai izšļakstīties ūdens. levērojiet maksimālu piesardzību. Pastāv applaucēšanās risks!

- Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

- Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā škidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci ieslēgt nedrīkst.

- Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu autorizētā servisa centrā.

- Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā paneļa.

- Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā mašīnā. Izvairieties no plastmasas trauku saskares ar ierīces sildelementiem.

- Izmantojiet tikai ražotāja ieteiktos piederumus.

- Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.

- Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai vismaz 30 minūtes atdzist.

- Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

- Uzglabājiet mazgāšanas un skalošanas līdzekļus bērniem nepieejamā vietā.

- Neļaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā var būt mazgāšanas līdzekļu atliekas.

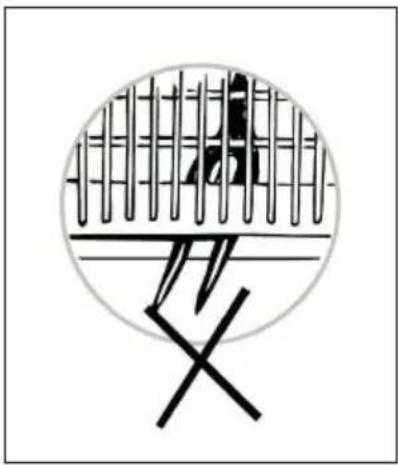

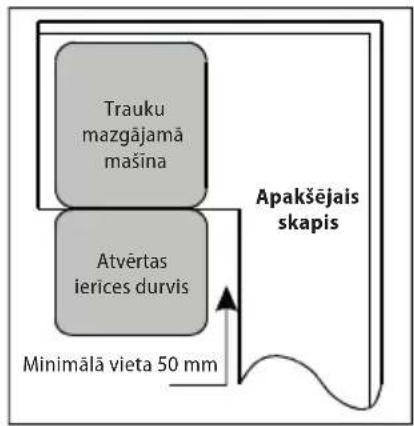

UZMANİBU!

Atveriet ierīci tikai uz īsu laiku, lai ieliktu vai izņemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

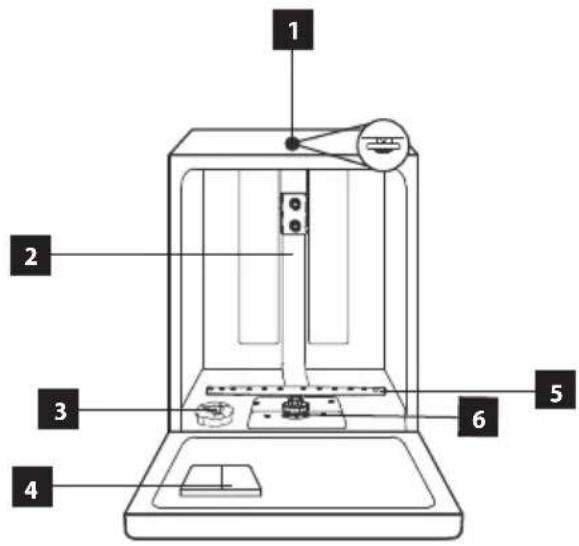

IERİCES APRAKSTS

1. Augšējais smidzinātājspārns

2. lekšējie caurulvadi

3. Reğenerācijas sāls nodalījums

4. Mazgāšanas un skalošanas līdzekļa dozators

5. Apakšējais smidzinātājspārns

6. Filtrēšanas sistēma

7. Galda piederumu grozs

8. Augšējais grozs

9. Augšējais smidzinātājspārns

10. Krūžu nodalījumi

11. Apakšējais grozs

12. Ūdens padeves savienotājs

13. Izvades caurule

Aizmugurējais skats

1 leslēgšanas/izslēgšanas taustiņš
2 Mazgāšanas programmas izvēles taustiņš
3 Papildu funkcijas taustiņš „žāvēšana“
4 Papildu funkcijas taustiņš „Papildu mazgāšana“
5 Alternatīvās mazgāšanas taustiņš
6 Sākuma laika atlikšanas taustiņš
7 Bērnu drošības slēdža funkcijas taustiņš
8 Taustiņš "Start/Pause"
9 Displeja un statusa indikatori

ATSEVIŠKU VADĪBAS PANELA TAUSTIŅU APRAKSTS

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustiņu.
• ledegas izvēlētās mazgāšanas programmas indikators (2).
• Katrai mazgāšanas programmai parādās izvēlētās programmas ilgums.

Symbol Mycí program
	IntensiveLoti netīri trauki, tostarp katli un pannas. Sakaltušas pārtikas atliekas.
	UniversalVidēji netīriem ēdieniem, piemēram, katliem, škīvjiem, glāzēm un viegli netīrām pannām.
	ECOStandarta programma, kas piemērota vidēji netīriem traukiem, piemēram, katliem, škīvjiem, glāzēm un viegli netīrām pannām.GlassViegli netīriem traukiem un stiklam.
	90 MinVidēji netīriem traukiem, kas neprasa ilgu mazgāšanu.
	RapidĪsāks mazgāšanas laiks viegli netīriem traukiem, kam nav nepieciešama žāvēšana.

Alternativās mazgāšanas taustiņš

- Nospiežot taustiņu, izvēlieties, kurš smidzinātājspārns tiks izmantots mazgāšanas programmas laikā (mazgāšana ar abiem smidzinātājspārniem, mazgāšana tikai ar augšējo vai tikai ar apakšējo smidzinātājspārnu (5)).

Simbols Programmas funkcija
	Augšējais smidzinātājspārns
	Apakšējais smidzinātājspārns

Displejs

- Displejā (9) redzams izvēlētās mazgāšanas programmas ilgums un atliktā sākuma ilgums.

Piemēram: mazgāšanas programmas ilgums 3:05

atliktais

sākums

H:09

Statusa indikators

- Ja iedegas statusa (9) indikators, jāpapildina mazgāšanas līdzeklis vai nepieciešamības gadījumā jāatver ūdens krāns.

Simbols Statusa indikators
	Skalošanas līdzeklis
	Sāls
	Ūdens krāns ir aizvērts

Programmas funkcija

• Var izvēlēties tikai vienu programmu funkciju katram mazgāšanas programmu veidam (3) (4).
• Mazgāšanas programmai RAPID programmas funkciju nevar izvēlēties. Citām mazgāšanas programmām (INTENSIVE, UNIVERSAL, ECO, GLASS, 90 Min) var izvēlēties programmas funkciju.

Simbols Programmas funkcija
	Papildu žāvēšana, palielināta žāvēšanas efektivitāte.
	Paaugstināta mazgāšanas efektivitāte.

Sākuma laika atlikšanas taustiņš

Sākuma laiku var atlikt robežas no 0 līdz 24 stundām (6).

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. lestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).
2. leberiet regenerācijas sāls nodalījumā regenerācijas sāli.
3. lepildiet skalošanas līdzekli skalošanas līdzekļa dozatorā.
4. leberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Üdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašīnai nepieciešams mīksts ūdens (ar zemu kalka saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kalkakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vērtību, jāmīkstina, tas ir, jāatbrīvojas no kalka. Šis process notiek trauku mazgājamās mašīnas ūdens mīkstināšanas ierīcē, izmantojot regenerācijas sāli. lestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības.

Üdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu üdens cietības mērvienība °dH, franču üdens cietības mērvienība °fH, Lielbritānijas üdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā üdens cietības mērvienība).

Üdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā üdens cietībai. Precīzu informāciju par izmantojamā üdens cietību varat iegūt vietējā üdensapgādes uzņēmumā. Manuāli iestatiet üdens mīkstinātāja devu saskaņā ar tabulu.

Üdens mikstināšanas ierīces iestatīšana

1. Nospiežot ieslēgšanas/izslēgšanas taustinu (1), ieslēdziet ierīci.
2. Nospiežot "Rapid" taustinu (8) ilgāk nekā 5 sekundes, 60 sekunžu laikā pēc ierīces ieslēgšanas aktivizējiet ūdens mīkstināšanas iestatījumus.
3. Nospiežot "Rapid" taustiņu (6) vēlreiz, izvēlieties pareizos iestatījumus atbilstīgi Jūsu regionam: iestatījumi tiks pārslēgti šādā secībā: H1-> H2-> H3-> H4-> H5-> H6.
4. Nospiediet ieslēgšanas/izslēgšanas taustiņu (1), lai apstiprinātu iestatījumus.

Üdens cietība				Pozīcijas vērtība	Sāls patērinš (g/ mazgāšanas cikls)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6–11	10–20	7–14	1.0–2.0	H2	9
12–17	21–30	15–21	2.1–3.0	H3	12
18–22	31–40	22–28	3.1–4.0	H4	20
23–24	41–60	29–42	4.1–6.0	H5	30
35–55	61–98	43–69	6.1–9.8	H6	60

Piezime:

Šis ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.

$$ 1 ^ {\circ} \mathrm{dH} = 1. 2 5 ^ {\circ} \text { Clarke } = 1. 7 8 ^ {\circ} \mathrm{fH} = 0. 1 7 8 \mathrm{mmol/l} $$

°dH vācu ūdens cietības mērvienība

°fH franču ūdens cietības mērvienība

°Clark Lielbritānijas ūdens cietības mērvienība

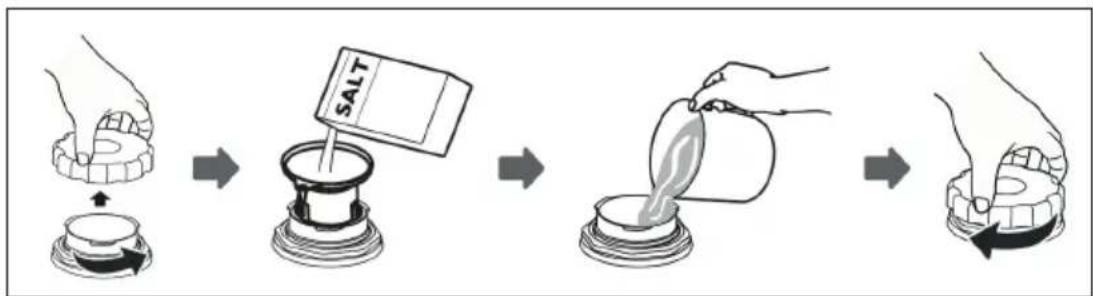

REGENERACIJAS SALS IEPILDISANA

Sāls iedarbība

Trauku mazgāšanas laikā sāls automatiski izplūst no sāls nodalījuma mīkstināšanas ierīcē, kur tā šķīdina kaļki. Izšķīdušais kaļkītis tiek aizskalots no trauku mazgājamās mašīnas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķīst.

1. Atveriet ierīces durvis, izņemiet apakšējo grozu un turpiniet saskaņā ar turpmāk redzamo 1. att.
2. Noskrūvējiet reģenerācijas sāls nodalījuma vāciņu.
3. Novietojiet piltuvi (iekļauta komplektā) uz reģenerācijas sāls nodalījuma atveres un lēnām piepildiet sāls tvertni. Tukšas tvertnes ietilpība ir apmēram 1,5 kg.
4. Pirms pirmās lietošanas piepildiet atlikušo tvertnes daļu ar ūdeni. Tas ir normāli, ja uzpildes laikā neliels ūdens daudzums izplūst no tvertnes.
5. Pēc papildināšanas aizskrūvējiet regenerācijas sāls nodalījuma vāciņu.

• Regenerācijas sāls nodalījums atrodas zem apakšējā groza.
• Reğeneracijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.
• Pēc regenerācijas sāls papildināšanas sāls indikators nodzisīs.
• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot sāls atliekas.

UZMANİBU!

• lepildiet reğenerācijas sāli pirms īsās mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu nobirušās sāls atliekas un lai nepalielinātu sāls kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.
• Vienmēr izmantojiet reģenerācijas sāli, kas ir paredzēta trauku mazgājamām mašīnām. Neizmantojiet vārāmo sāli!
• Neiepildiet regeneracijas sals nodalijumā mazgāšanas līdzekļus. Šādi tiktu iznīcināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls lietošana.

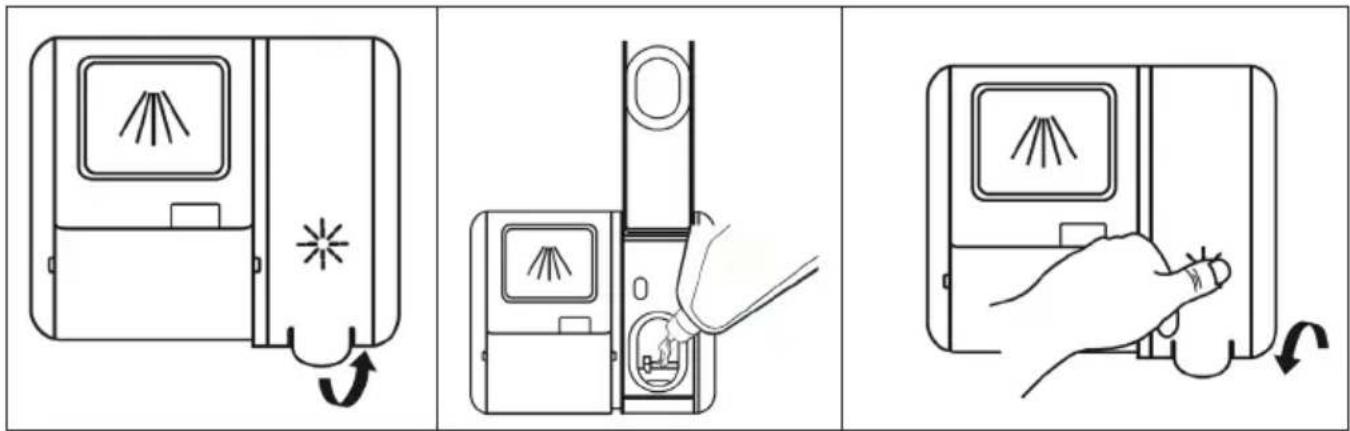

SKALOŠANAS LĪDZEKŁA IEPILDĪŠANA

Skalošanas līdzekli izmanto skalošanās pēdējā posmā, lai žāvēšanas laikā ūdens vienmērīgi notecētu no traukiem, neveidojot pilienus, kas var atstāt traipus uz trauku virsmas.

1. Atveriet ierices durvis.
2. Atveriet skalošanas līdzekļa nodalījumu, kā parādīts 3. attēlā.
3. Lēni iepildiet skalošanas līdzekli nodalījumā (4. att.) Tukša nodalījuma ietilpība ir apmēram 140 ml.
4. Pēc piepildīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

• Skalošanas līdzekļa nodalijums atrodas uz ierīces durvīm blakus mazgāšanas līdzekļa dozatoram.
• lerīce ir paredzēta škīdra skalošanas līdzekļa izmantošanai.
• Ja skalošanas līdzeklis iepildīšanas laikā ir pārlijis pāri nodalijuma malām, tas jānoslauka ar drāniņu vai jāpalaiž īsā mazgāšanas programma, lai varētu uzreiz noskalot skalošanas līdzekļa atliekas.

UZMANĪBU!

• Vienmēr lietojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašinām. Skalošanas līdzekļa nodalījumā nedrīkst iepildīt mazgāšanas līdzekli.
• lepildiet skalošanas līdzekli pirms mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu atliekas un lai nepalielinātu kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

Skalošanas līdzekļa dozēšanas iestatīšana

Lai uzlabotu žāvēšanas rezultātus ar samazinātu skalošanas līdzekļa daudzumu, trauku mazgājamā mašīna ir aprīkota, lai pielāgotu patēriņu atbilstoši lietotāja iestatījumiem. Veiciet turpmāk norādītās darbības.

1. Aizveriet vāku, ieslēdziet trauku mazgājamo mašīnu, pievienojot to elektrības tīklam.
2. Līdz 60 sekundes pēc 1. darbības nospiediet taustiņu "Rapid" [3] ilgāk nekā 5 sekundes, un pēc tam nospiediet taustiņu "Aizkavēta ieslēgšana" [6], lai ievadītu vienu no standarta iespējām. Skalošanas līdzekļa statusa indikators mirgo vienu reizi sekundē.
3. Nospiediet taustiņu "Rapid" [3], lai izvēlētos vispiemērotāko iestatījumus, kas atbilst Jūsu ieradumiem. Iestatījumi mainīsies šādā secībā: D1->D2->D3->D4->D5->D1. Jo lielāks skaitlis, jo vairāk skalošanas līdzekļa trauku mazgājamā mašina izmanto.
4. Nereagējot 5 sekunžu laikā vai nospiežot taustiņu "leslēgt" [1], iestatīšana tiek pabeigta, un iestatījums in sekmīgi veikts.

Ja izmantojat tikai kombinēto mazgāšanas līdzekli ar skalošanas līdzekli, samaziniet skalošanas līdzekļa dozēšanu līdz minimumam.

MAZGĀŠANAS LĪDZEKLI

Pēc to formas mazgāšanas līdzekļus var iedalīt četrās grupās:

a) beramie;
b) škidrie;
c) tablets;
d) kombinētie mazgāšanas līdzekļi (piemēram, “trīs vienā” tabletes).

Pēc kīmiskā sastāva tos var iedalīt divās grupās:

a) sārmainie;
b) ar dabīgajiem enzīmiem.

Vēl tos var iedalīt šādi:

a) fosfātu un hlora;
b) fosfātu un bezhlora;
c) bezfosfātu un bezhlora.
- Izmantojot bezfosfātu mazgāšanas līdzekļus cietā üdenī, uz traukiem un ierīces sienām var rasties baltas nogulsnes.
- Palielinot mazgāšanas līdzekļa devu, šīs nogulsnes novērsīsiet un iegūsiet labākus mazgāšanas rezultātus.
- Bezhlora mazgāšanas līdzekliem ir mazāka balinošā iedarbība. Tas var izraisīt traipu rašanos pēc tējas vai plastmasas trauku iekrāsošanos. Šādā gadījumā izmantojiet jaudīgāku mazgāšanas programmu, palieliniet mazgāšanas līdzekļa devu vai izmantojiet mazgāšanas līdzekli ar hloru.

Mazgāšanas līdzeklis – tabletes

• Dažādu ražotāju tabletes izškīst ar atškirīgu ātrumu.
• Dažas mazgāšanas tabletes pilnībā neizšķīst un līdz ar to īsās mazgāšanas programmas laikā nevar pilnībā attīstīt savu tīrīšanas efektu.
  • Tādēļ iesakām izvēlēties ilgāku mazgāšanas programmu, kas nodrošinās pilnīgu mazgāšanas tabletes izšķīšanu.

Mazgāšanas līdzekļa nodalījums

Pirms katras mazgāšanas programmas uzsākšanas mazgāšanas līdzeklis jāiepilda tā nodalījumā. Parastajam mazgāšanas ciklam pietiek ar vienu ēdamkaroti mazgāšanas līdzekļa. Ja trauki ir ļoti netīri, pievienojiet vairāk mazgāšanas līdzekļa. Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas. Atstājot mazgāšanas līdzekli nodalījumā, tas var saslapināties, un, palaižot mazgāšanas programmu, tas pilnībā neizšķidīs.

Mazgāšanas līdzekļa dozatora uzpildīšana

1. Izvēlieties veidu, kā tiek atvērts rezervuāra vāks atbilstoši faktiskajam dizainam.

-1. veids: Pabīdot atbrīvošanas slēdzi, atveriet vāciņu. -2. veids: Nospiediet atbrīvošanas slēdzi, lai atvērtu vāciņu (6. att.).

1. Pievienojiet mazgāšanas līdzekli galvenajai dozatora kamerai (A) tieši pirms mazgāšanas cikla (7. att.). Lai panāktu labāku tīrīšanas rezultātu, jo īpaši, ja trauki ir ľoti netīri, ielejiet/ieberiet nelielu daudzumu mazgāšanas līdzekļa tieši durvju iekšējā dobumā (B). Šādi pievienotais mazgāšanas līdzeklis tiek aktivēts jau priekšmazgāšanas posmā.
2. Visbeidzot, aizveriet värstu, pavirzot pa kreisi (8. att.). Lai blokētu värstu, aizvēršanas laikā viegli paspiediet to lejup.

Mazgāšanas līdzekļa taupīšanas padoms

- Ja trauki ir tikai nedaudz netīri, pietiek ar mazāku mazgāšanas līdzekļa daudzumu, nekā ir ieteicams izmantot.

Piezime:

• Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas.
• Izmantojiet plaši pieejamus zimolu škidros vai pulverveida mazgāšanas līdzekļus vai tabletes.
• Neizmantojiet līdzekļus roku mazgāšanai!
• Izmantojot mazgāšanas līdzekļus tablešu veidā, izlasiet ražotāja ieteikumus par to, kur jānovieto tablete (mazgāšanas līdzekļa nodalījums, galda piederumu grozs utt.).
• Pārliecinieties, ka mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, arī tad, ja ir izmantotas tabletes.

UZMANIBU!

• Vienmēr lietojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām.
• Uzglabājiet mazgāšanas līdzekļus sausā un bērniem nepieejamā vietā.
• Neatstājiet mazgāšanas līdzekli mazgāšanas līdzekļa dozatorā, ja netiek uzsākta mazgāšanas programma.

NEPIEMĒROTI TRAUKI

- Galda piederumi un trauki, kuru daļas ir izgatavotas no koka.

- Plastmasas trauki un trauki ar limētām detaļām, kas nav karstumizturīgas.

- Līmēti priekšmeti, galda piederumi vai škīvji.

- Alvas vai vara trauki.

- Kristāls.

• Tērauda priekšmeti, kas pakļauti korozijai.

- Koka blodas.

- Izstrādājumi, kas izgatavoti no sintētiskās škiedras.

Dažas alumīnija un sudraba detaļas var mainīt krāsu vai izbalēt.

Dažiem stikla veidiem pēc vairākiem mazgāšanas cikliem var rasties traipi.

Piezime:

• Trauku mazgājamā mašinā nedrīkst ievietot absorbējošus materiālus, piemēram, sūklus un drānas.
• Izmantojiet mazgāšanas līdzekli, ko ražotājs ir norādījis kā saudzīgu pret traukiem.
• Izmantojiet trauku mazgājamā mašinā tikai tādus traukus, kas piemēroti mazgāšanai trauku mazgājamā mašinā.
• Traukus, kas sasmērēti ar pelniem, vasku, smēreļļu vai krāsu, nedrīkst mazgāt trauku mazgājamā mašinā!

TRAUKU IEVIETOŠANA

Trauku izvietojums

Nonemiet no traukiem lielākas ēdiena atliekas. lepriekš skalot traukus tekošā ūdenī nav nepieciešams.

levietojiet traukus šādā veidā:

• tases, glāzes, katlus, pannas u. tml. novietojiet otrādi;
• dzilje trauki jānovieto slīpi, lai veicinātu ūdens notecēšanu un labāku izžūšanu;
• trauki jānovieto stabili, lai tie neapgāztos;
• ievietotie trauki nedrīkst blokēt smidzinātājspārnu rotāciju;
• trauki un galda piederumi nedrikst atrasties cits citā un cits citu aizsegt;
• lai novērstu glāžu bojājumus, tās nedrīkst saskarties cita ar citu;
• katli un lielāki trauki jānovieto apakšējā grozā;
• augšējais grozs paredzēts mazākiem un vieglākiem traukiem (glāzes, kafijas un tējas tases u. tml.);

• naži ar garu asmeni, kas novietoti vertikālā stāvoklī, ir ľoti bīstami! Esiet piesardzīgi, lai izvairītos no ievainojumiem!

• gari un asi galda piederumi (griešanas naži) jānovieto horizontāli augšējā grozā;

• nemazgājiet trauku mazgājamā mašinā mazus priekšmetus, jo tie var izkrist cauri groza režğim;
• nelieciet trauku mazgājamā mašinā pārāk daudz trauku!

Augšējais grozs

Augšējā grozā iesakām ievietot:

• glãzes;
• kafijas un tējas tases;
• apakštasītes;
• nelielas blodas un škīvjus;
• seklas pannas.

Pēc traukus ievietošanas augšējā grozā pārliecinieties, ka trauki zem tekoša ūdens netiks apgāzti.

Groza aizmugurējā siena

Groza priekšējā siena

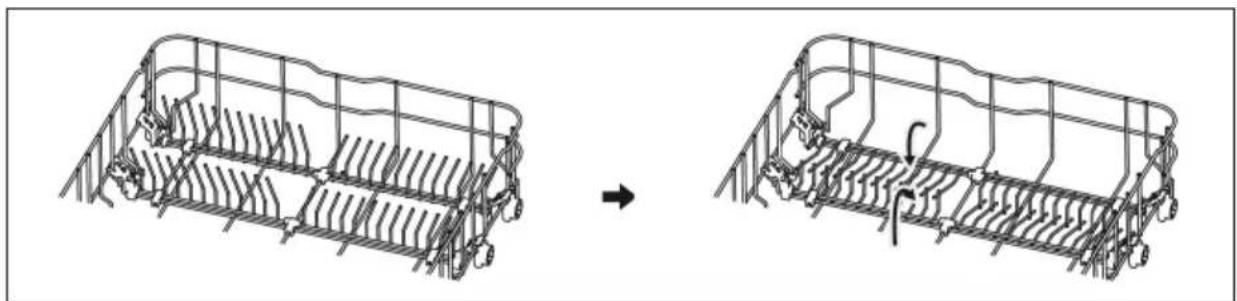

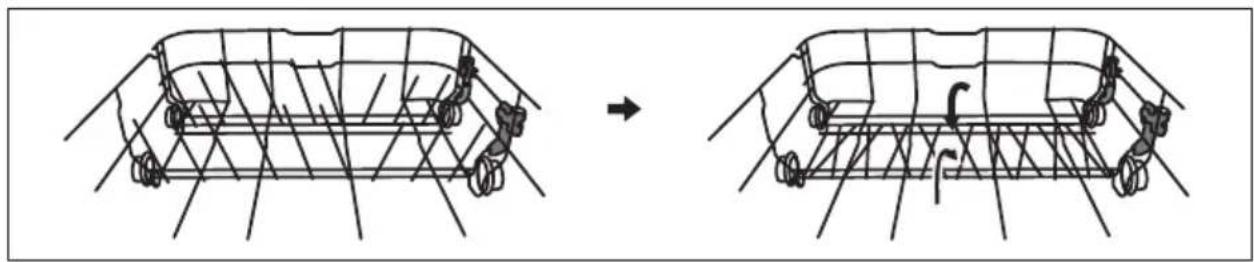

Augšējā groza augstuma regulēšana

1. Lai mainītu augšējā groza augstumu, satveriet augšējo grozu malas vidū un viegli paceliet to, līdz tas ar klikšķi nofiksējas vietā augšējā pozīcijā. Nav nepieciešams pacelt regulēšanas rokturi.

2. Lai nolaistu augšëjo grozu zemāk, paceliet regulēšanas rokturi abās malās, lai atbrīvotu grozu, un nolaidiet to zemākā pozīcijā.

• Glāzes un augstas glāzes atbalstiet pret plauktiņa malu (izņemot citus traukus).
• Garus priekšmetus, servėšanas un salātu karotes, zupas kausus vai virtuves novietojiet tā, lai tie neblokētu smidzinātājspārnu rotāciju.

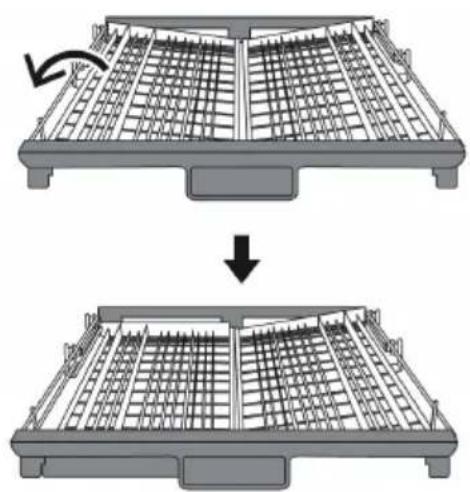

• Plauktiņa slīpumu un augstumu var regulēt pēc nepieciešamības (9. att.).

Apakšējā grozā iesakām ievietot:

• katlus;
• pannas;
  • vākus;
• lielas blodas un škīvjus.

Pēc trauku ievietošanas apakšējā grozā pārliecinieties, ka tie neblokē smidzinātājspārnu rotāciju. Lielāku trauku (katlu, pannu u. tml.) mazgāšanai nolokiet šķivju turētājus apakšējā grozā (10. att.)

• Nažus ievietojiet galda piederumu grozā ar smailajiem un asajiem galiem lejup.
• Izliektās galda piederumu daļas (dakšiņas, karotes, tējkarotes) novietojiet grozā vienā virziena (labāks mazgāšanas rezultāts).
• Gari un smaili priekšmeti jānovieto horizontālā stāvoklī augšējā groza priekšējā daļā, kā parādīts 9. attēlā.
• Ja tie neietilpst šajā nodalijumā, tos var novietot augšējā grozā plauktiņā (7. att.).

Lai izvairitos üdens pilēšanas no traukiem augšējā grozā uz traukiem apakšējā grozā, iesakām vispirms izņemt traukus no apakšējā grozā un pēc tam pakāpeniski no augšējā groza.

UZMANIBU!

Esiet piesardzīgi ar asiem galda piederumiem vai tādiem,

kuriem ir asi asmeni un kas pilnibā neietilpst galda piederumu grozā.

Pastāv savainojuma risks.

Vienmēr novietojiet nažus ar asmeni lejup!

Programma	Informācija par mazgāšanas programmu	Mazgāšanas cikla apraksts	Mazgāšanas līdzekļa dau-dzums Pirms/galve-nais	Mazgāšanas cikla ilgums [min]	Enerģijas patēriņš [kWh]	Ūdens patēriņš [L]	Skalo-šanas līdzeklis
Intensive	Łoti netīri trauki, netīri katli, pannas u. c., sakaltusi pārtika	Priekšmazgāšana (50°C)Mazgāšana (65°C)SkalošanaSkalošanaSkalošana (65°C)Žāvēšana	4/18 gVai1-2 tablets	205 1,608	18,4 JĀ
Universal	Vidēji netīri trauki, katli, šķīvji, glāzes un nedaudz netīras pannas	Priekšmazgāšana (45°C)Mazgāšana (55°C)SkalošanaSkalošana (65°C)Žāvēšana	4/18 gVai1-2 tablets	175 1,313	14,7 JĀ
ECO	Programma, piemērota mazāk netīriem traukiem	Mazgāšana (65°C)SkalošanaSkalošana (60°C)Žāvēšana	4/18 gVai1-2 tablets	230 0,951	10 JĀ
[wks]Glass	Nedaudz netīri trauki un stikls	PriekšmazgāšanaMazgāšana (50°C)SkalošanaSkalošana (65°C)Žāvēšana	4/18 gVai1-2 tablets	120 1,124	14,6 JĀ
90 min.	Vidēji netīri trauki, kas ātri jāizskalo	Mazgāšana (60°C) Skalošana Skalošana (65°C) Žāvēšana	22 g Vai tablete	90 1,359	11,7 JĀ
Rapid	Īsa mazgāšana nedaudz netīriem traukiem; ātra mazgāšana	Mazgāšana (45°C) Skalošana Skalošana (65°C)	20 g Vai tablete	30 0,753	11,2 NĒ

Piezime:

Ja programmas fāzei nav norādīta temperatūra, trauku mazgājamā mašina šajā mazgāšanas programmā ūdeni nesilda.

IEKÄRTAS EKSPLUATÄCIJAS UZSÄKŠANA

Mazgāšanas programmas uzsākšana

1. Atveriet ierices durvis.
2. Pārbaudīt un, ja nepieciešams, iepildiet reģenerācijas sāli un skalošanas līdzekli.
3. Pakāpeniski izvelciet augšējo un apakšējo grozu, ievietojiet traukus un ievietojiet aizpildītos grozus atpakaj. lesakām vispirms aizpildiet apakšējo un pēc tam augšējo grozu (sk. nodalu "Trauku ievietošana").
4. Pārliecinieties, ka ir atvērts ūdens krāns.
5. Aizveriet ierīces vāku un ieslēdziet ierīci, nospiežot taustiņu (1).
6. Nospiežot taustiņu (2), izvēlieties nepieciešamo programmu. Displejā (9) būs redzams izvēlētās programmas ilgums.
7. Nospiežot taustiņu (5), var izvēlēties, var izvēlētajai mazgāšanas programmai tiks izmantots augšējais smidzinātājspārns, apakšējais smidzinātājspārns vai abi. Smidzinātājspārna izvēli var veikt visām mazgāšanas programmām.
8. Ja nepieciešams atliktais mazgāšanas sākums, atkārtoti nospiediet atliktā sākuma taustiņu (6). Atliktā sākuma laiku var atlikt līdz 24 stundām.
9. Nospiediet taustiņu "Start" (8), lai sāktu iestatīto mazgāšanas programmu vai atliktā mazgāšanas sākuma laika skaitīšanu.
10. Atveriet ierīces durvis un nospiediet taustiņu (1), lai izslēgtu ierīci.

UZMANIBU! Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku. Pastāv applaucēšanās risks!

1. Karstie trauki ir loti trausli. Tāpēc pirms iznemšanas iesakām atstāt traukus trauku mazgājamajā mašīnā aptuveni 15 minūtes, lai būtu pietiekami atdzisuši.

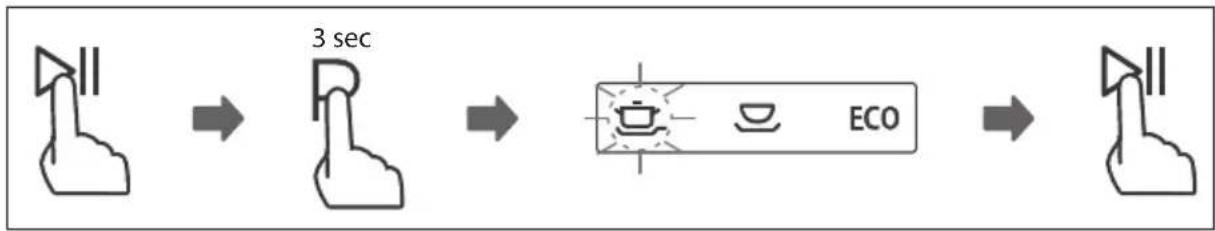

Programmas maiņa uzsāktas mazgāšanas programmas laikā

Mazgāšanas ciklu var mainīt tikai tad, ja tas ir sākts uz īsu laiku, pretējā gadījumā mazgāšanas līdzeklis jau ir atbrīvots un no trauku mazgājamās mašīnas jau tek mazgāšanas ūdens. Šajā gadījumā trauku mazgājamā mašīna ir jāatiestata un mazgāšanas līdzekļa dozators ir jāuzpilda vēlreiz (skatīt nodalu “Mazgāšanas līdzekļa uzpildīšana”). Lai atiestatītu trauku mazgājamo mašīnu, rikojieties šādi:

1. Nospiediet "Start/Pause" taustinu (8), lai apturētu mazgāšanu.
2. Nospiediet programmas taustiņu (2) ilgāk nekā 3 sekundes – programma tiek atcelta.
3. Nospiediet programmas taustinu (2), lai atlasītu vēlamo programmu.
4. Nospiediet "Start/Pause" taustinu (8), un pēc 10 sekundēm trauku mazgājamā mašina sāks darboties.

• Atverot ierīces durvis mazgāšanas programmas darbības laikā, programma tiks apturēta.
• Ik pēc minūtes atskanēs skaņas signāls, kas norāda par mazgāšanas programmas darbības laikā atvērtām ierīces durvīm.

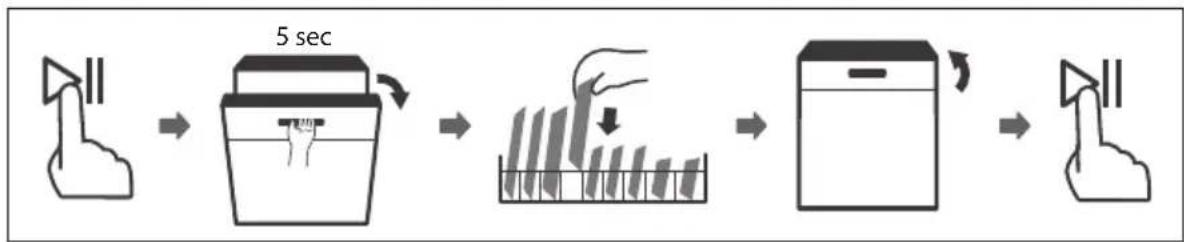

Trauku pievienošana trauku mazgājamā mašinā programmas darbības laikā

Aizmirstos traukus var pievienot jebkurā laikā pirms mazgāšanas līdzekļa tvertnes atvēršanas.

Šādā gadījumā rīkojieties šādi:

1. Lai apturētu mazgāšanu, nospiediet "Start/Pause" taustinu (8).
2. Paqaidiet 5 sekundes, lai atvērtu durvis.
3. Pievienot aizmirstos traukus.
4. Aizveriet durvis.
5. Pēc 10 sekundēm nospiediet "Start/Pause" taustinu (8), un trauku mazgājamā mašina sāks darboties.

Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku vai izšļakstīties karsts ūdens. Karstais ūdens kopā ar mazgāšanas līdzekli var būt kīmiski agresīvs, nonākot saskarē ar ādu vai mēbelu dalām.

Padomi izcilam žāvēšanas rezultātam

• ledarbība uz nepiemērotu materiālu traukiem (piemēram, plastmasas) vienmēr būs sliktāka nekā citiem materiāliem.
- levietojiet traukus grozā tā, lai ūdens atliekas nepaliktu trauku padzilinājumā.
- Trauku padzilinājumu, kurā var parādīties lielāks liekā ūdens daudzums, trauku mazgājamā mašina nespēj pilnībā nosusināt.

TRIŠANA UN APKOPE

Regulāri pārbaudiet un apkopiet trauku mazgājamo mašinu, lai novērstu traucējumus. Lai uzturētu tīru ierīces mazgāšanas tvertnes izskatu, iesakām reizi 4–6 mēnešos izmantot speciālu trauku mazgājamās mašinas tīrišanas līdzekli.

• Pārbaudiet, vai mazgāšanas tvertnē nav kalkakmens vai taukvielu nogulšņu. Ja parādās šādas nogulsnes, piepildiet mazgāšanas līdzekļa nodalījumu ar tīrīšanas līdzekli un palaidiet mazgāšanas programmu ar visaugstāko mazgāšanas temperatūru.
• Regulāri noslaukiet durvju blīvējumu ar mitru drāninu, lai nonemtu visus netīrumus.
  • Pārbaudiet sāls iepildīšanas indikatoru un nepieciešamības qadījumā piepildiet nodalījumu ar reģenerācijas sāli.
  • Pārbaudiet skalošanas līdzekla indikatoru un nepieciešamības qadijumā piepildiet nodalījumu ar skalošanas līdzekli.

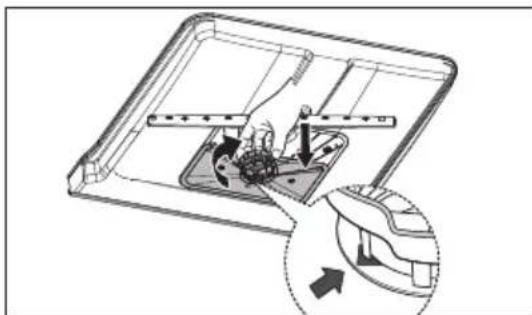

Filtru sistēma

Filtrēšanas sistēma, kas atrodas trauku mazgājamās mašinas apakšā, uztver lielos netīrumus no mazgāšanas cikla. Savāktie rupjie netīrumi var izraisīt filtra aizsērēšanu. Regulāri pārbaudiet filtrus un nepieciešamības gadījumā nomazgājiet tos tekošā ūdenī. Tiriet trauku mazgājamās mašinas filtrus, veicot šādas darbības:

1. Satveriet lielo filtru un atblokējiet to, pagriežot pretēji pulksteņrādītāja virzienam. Iznemiet filtru, bīdot to augšup.

1. Smalko filtru var izvilkt no filtru sistēmas apakšdaļas. Atdaliet lielo filtru no galvenā filtra, viegli nospiežot cilnes augšpusē, un izvelciet to.

1. Lielākas pārtikas atliekas var notīrīt, noskalojot filtru tekošā udenī. Lai iztīrītu vēl labāk, izmantojiet mīkstu birsti.

1. Pēc tam atkārtoti samontējiet filtrus. Rīkoties pretējā secībā, nekā demontējot tos. levietojiet filtru sistēmu atpakal trauku mazgājamā mašinā un pagrieziet pulksteņrāditāja virzienā. Pārbaudiet, vai filtrs ir aizvērts pareizi, izmantojot filtra aizvēršanas bultiņas pozīciju.

Nesavelciet filtrus pārāk cieši. Novietojiet filtrus atpakal pareizā secībā; pretējā gadījumā rupjie netīrumi varētu iekļūt sistēmā un izraisīt filtru nobloķēšanu. Nekad neizmantojiet trauku mazgājamo mašīnu bez filtriem, kas atrodas tiem paredzētajā vietā. Nepareiza filtru novietošana var samazināt ierīces veiktspēju un sabojāt traukus un galda piederumus.

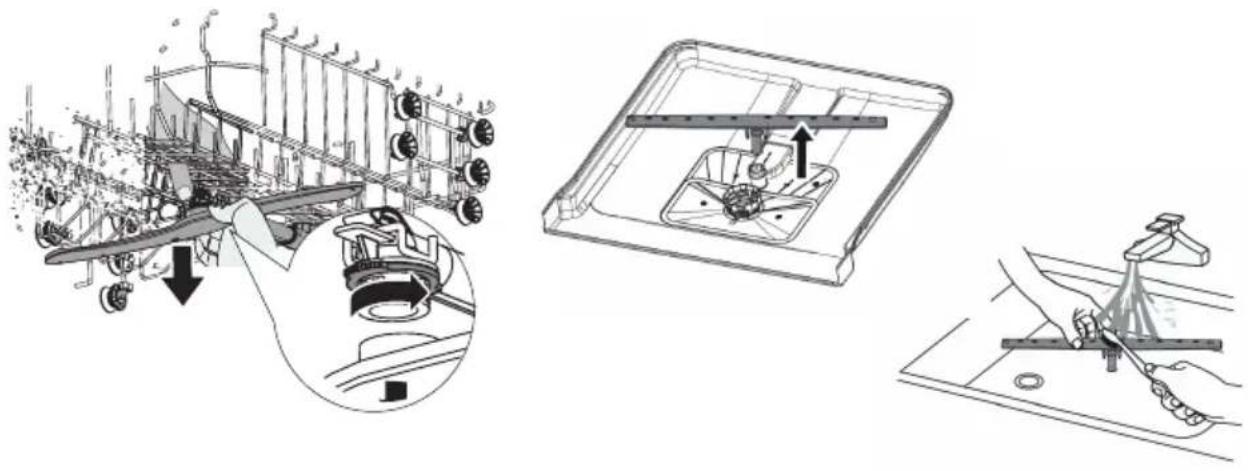

Smidzinātājspārnu tīrīšana

Smidzinātājspārni regulāri jātīra. Kaļkis un netīrumi no mazgāšanas ūdens var bloķēt smidzinātājspārnu sprauslas un gultņus.

• Pārbaudiet, vai smidzinātājspārnu izvades sprauslas nav aizsērējušas ar ēdienu atliekām.
• Vajadzības gadījumā noskrūvējiet un izņemiet smidzinātājspārnus (11. att.) Nomazgājiet tos tekošā ūdenī un novietojiet atpakal.
• Pēc augšējā smidzinātājspārna nonemšanas paturiet skrūvi, pagrieziet smidzinātājspārnu pulksteņa rādītāja virzienā un izņemiet to.

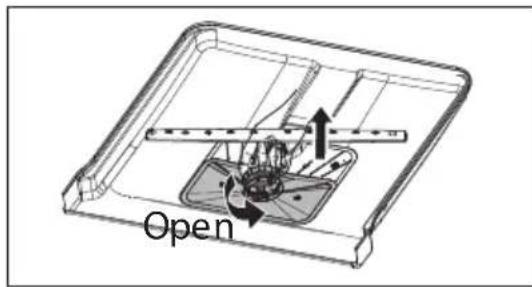

• Lai nonemtu apakšējo smidzinātājspārnu, nonemiet to virzienā augšup.
• Atseviškus smidzinātājspārnus nomazgājiet siltā ziepjūdenī. Sprauslu tīrīšanai izmantojiet mīkstu birsti.
• Pēc tīrīšanas novietojiet smidzinātājspārnu atpakal.

Viens no visbiežak sastopamajiem mazgāšanas izraisītiem defektiem ir smidzinātājspārnu aizsērēšana ar ediena atliekām. Šis ediena atliekas nokļust smidzinātājspārnos par nepareizi nostiprinātu filtru. Pēc filtru sistēmas tīrīšanas pārliecinieties, ka filtrs ir nostiprināts!

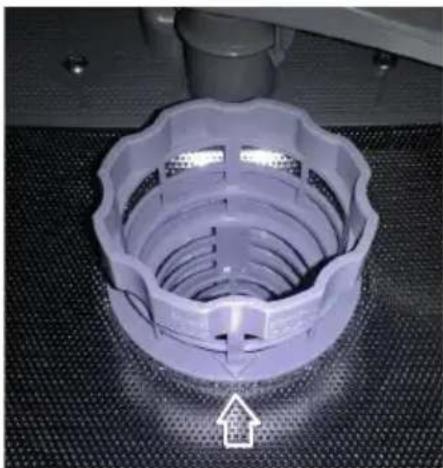

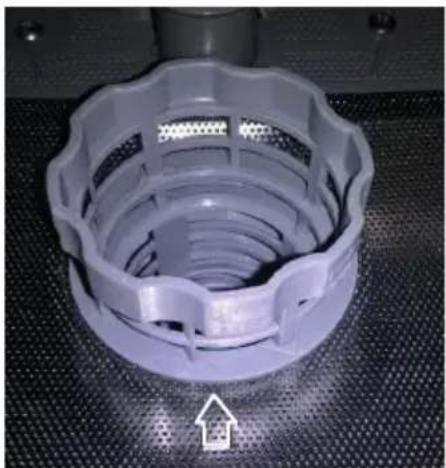

Pareizi nostiprināts filtrs N

āts filtrs Nepareizi nostiprināts fi

Vadības panela un ierīces virsmas tīrīšana

• Tīrīšanai izmantojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet rupjus vai asus priekšmetus (piemēram, metāla sūklus) vai agresīvus tīrīšanas līdzekļus.
• Aizsargājiet ierīces durvju blokēšanas mehānismu no ūdens ieplūšanas.
• Vadības panela tīrīšanai neizmantojiet tīrīšanas līdzekli aerosola veidā. Tie var izraisīt durvju blokēšanas mehānisma un ierīces elektrisko daļu bojājumus.
• Daži papīra dvielji var saskrāpēt vadības paneļa nerūsējošā tērauda daļas.

Ierices durvju tirišana

• lerīces durvju malu tīrīšanai lietojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet tīrīšanas līdzekļus aerosola veidā, jo tie var izraisīt durvju bloķēšanas mehānismu un ierīces elektrisko daļu bojājumu.

Aizsardzība pret sasalšanu

Ja neplānojat izmantot trauku mazgājamo mašīnu ilgu laiku izmantot vai ja tā tiks ievietota vietā ar zemu temperatūru, jāveic šādas darbības:

1. Atvienojiet trauku mazgājamo mašīnu no elektrotikla.
2. Aizveriet üdens apgādes krānu un atvienojiet üdens padeves cauruli no üdens ieplūdes.
3. Noņemiet pievadcauruli un izlejiet ūdeni no caurules un trauku mazgājamās mašīnas. Ūdens uztveršanai varat izmantot seklu trauku, piemēram, blodu.
4. Pievienojiet pievadcauruli atpakal pie trauku mazgājamās mašīnas.
5. Noņemiet filtru sistēmu trauku mazgājamās mašīnas apakšdaļā un nosusiniet atlikušo ūdeni (piemēram, ar sūkli).

Piezime:

- Ja trauku mazgājamo mašina nevar palaist ledus dēļ, sazinieties ar servisa centru.

Trauku mazgājamās mašīnas apkopes padomi

• Pēc katras izmantošanas (mazgāšanas cikla) aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašina durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos.
• Pirms tīrīšanas un apkopes atvienojiet strāvas vadu no elektrotikla.
• Tīrīšanai neizmantojiet raupjus (piemēram, metāla sūklis traukiem) un asus priekšmetus, kā arī agresīvus mazgāšanas līdzekļus, jo tie var saskrāpēt ierīces virsmu.
• Tīrīšanai izmantojiet mitru drāniņu, kas samitrināta ar ziepjūdeni.
• Ja plānojat neizmantot trauku mazgājamo mašīnu ilgu laiku, uzsāciet mazgāšanas programmu bez trauku ievietošanas. Pēc mazgāšanas programmas beigām atvienojiet strāvas vadu no elektrotikla, aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašīna durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos. Pavērta durvis pagarina blīvējuma kalpošanas laiku.
• Transportēšanas laikā turiet ierīci vertikālā stāvoklī. Ja tas nav iespējams, novietojiet ierīci uz aizmugurējās sienas un pārvietojiet šādi.
• Viens no smakas izraisītājiem ir netīrumi ap blīvējumu. Regulāri tīrot ar mitru drāniņu, šīs smakas novērsīset.

IERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms ierīces uzstādišanas atvienojiet strāvas svadu no elektrotikla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

lebūvējamajām trauku mazgājamajām mašinām, kas vēlāk tiek uzstādītas kā brīvi stāvošas, jābūt nodrošinātām pret apgāšanos. Piemēram, tās jāpieskrūvē pie sienas vai jānovieto zem darba virsmas, kas ir pieskrūvēta blakus esošajam skapim.

Drošai ekspluatācijai trauku mazgājamā mašina jāuzstāda kvalificētam speciālistam. Ūdens ieplūdes un izplūdes informācija un elektrotikla datiem jāatbilst parametriem, kas minēti tehniskajā informācijā vai montāžas instrukcijā..

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• Trauku mazgājamās mašīnu uzstādīšanas vietai jābūt elektrotikla, ūdensapgādes cauruļu un kanalizācijas izvades tuvumā.
• Vienā skapja pusē jābūt vietai, lai veiktu savienojumu ar ūdens ieplūdes un drenāžas cauruli un elektrotīkla rozeti.
• lerīces montāžas izmēri ir redzami 12. attelā.
• Ja trauku mazgājamā mašinā tiek uzstādīta skapja stūrī, atstājiet ap trauku mazgājamās mašinas atvērtajām durvīm vismaz 50 mm lielu vietu (13. att.).


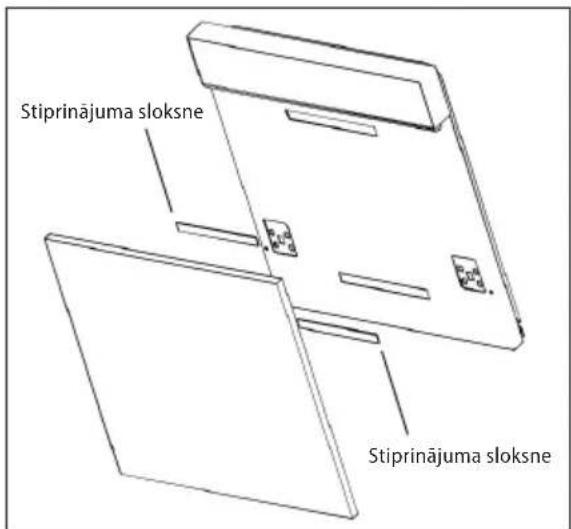

Izmēri un trauku mazgājamās mašinas durvju nosegpaneļa piestiprināšana

• 1. attēlā ir redzami izmēri un trauku mazgājamās mašinas durvju nosegpaneļa atveru vietas. Izmēri ir norādīti milimetros.
• Sagatavotajam nosegpanelim pievienojiet rokturi, lai stiprinājuma skrūves būtu padzilīnājumā un nebūtu redzamas panela aizmugurējā dalā.
• Ar Arhīva klipši, novietojiet vāka plāksni uz durvīm trauku mazgājamā mašīnā (14a. att.).
• Pēc nosegpanela novietošanas ar skrūvēm piestipriniet to trauku mazgājamās mašīnas durvīm (14.b att.).

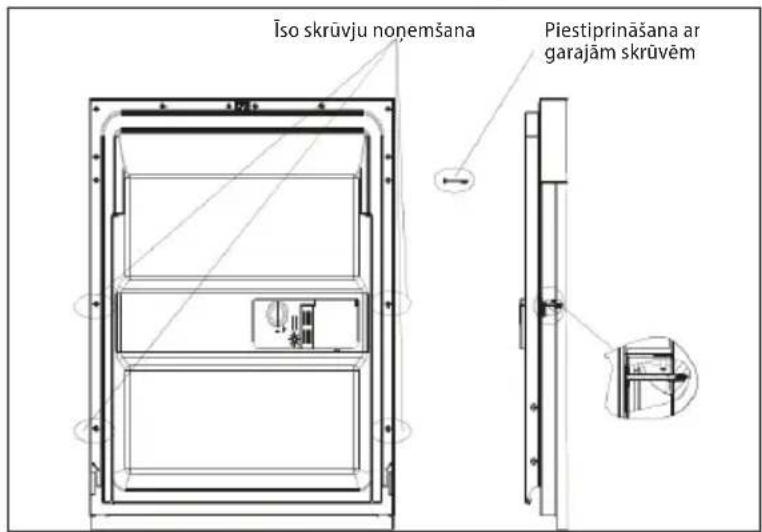

• No trauku mazgājamās mašīnas durvju iekšpuses nonemiet 4 īsās skrūves (14.b att.).
• Trauku mazgājamās mašīnas durvju iekšpusē ieskrūvējiet 4 garās skrūves. Šādi nosegpanelis tiks piestiprināts trauku mazgājamās mašīnas durvīm (14.b att.).

1. att.

14.b att.14.a att.

Piezime:

1. Augšējās plātnes uzstādīšanas nolūkā shēmā ir parādīts, cik daudz distances stienīšu un kādas skrūves jāizmanto distances stienīšu uzstādīšanai trauku mazgājamās mašinas vadības panelim.
2. Distanceri tiek novietoti cits uz cita, turklāt distancera puse bez "kepiņām" tiek pievienota trauku mazgājamās mašīnas vadības panela apakšējai malai.
3. Distancera apakšā ir "kepiņas", kas jānoņem (jānogriež). Tas ir nepieciešams, lai augšējā plātne pareizi pielāgotos distanceram(-iem).
4. Pēc “kepiņu” noņemšanas distanceri tiek ar skrūvēm pieskrūvēti trauku mazgājamās mašīnas vadības panela apakšējai malai.
5. Shēmas augšdalā augšējās plātnes uzstādīšanas nolūkā ir parādīts, kādas skrūves jāizmanto, ṣemot vērā izmantoto distanceru skaitu.
6. Pēc distancera pieskrūvēšanas trauku mazgājamās mašīnas vadības panela apakšējai malai skrūves galvai jābūt vienā limenī (neredzamai) ar distancera apakšpusi.

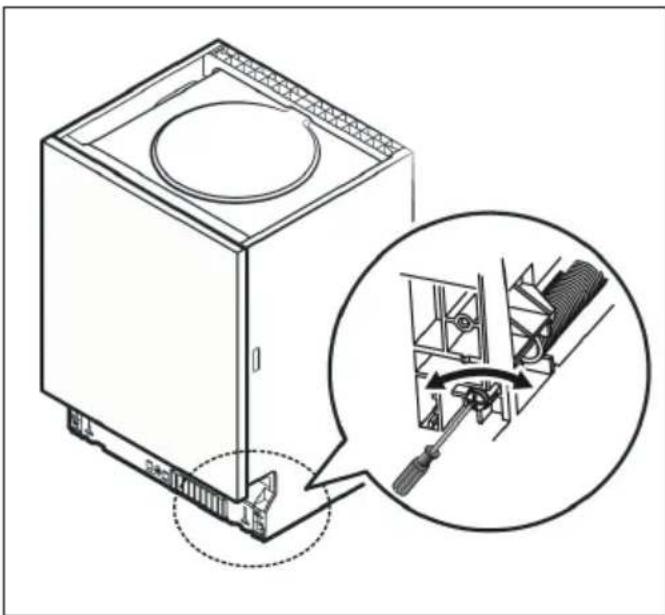

Durvju atsperu noregulēšana

• Durvju atsperes tiek uzstādītas tikai trauku mazgājamās mašīnas durvīm. Pēc durvju nosegpanela uzstādīšanas mainīsies trauku mazgājamās mašīnas durvju svars.
• Mainīto durvju atsperu spēku var iestatīt, izmantojot skrūves trauku mazgājamās mašīnas apakšdaļas priekšpusē (15. att.)
• Durvju atsperu spēks ir pareizs, ja durvis paliek atvērtā stāvoklī un nekrīt.

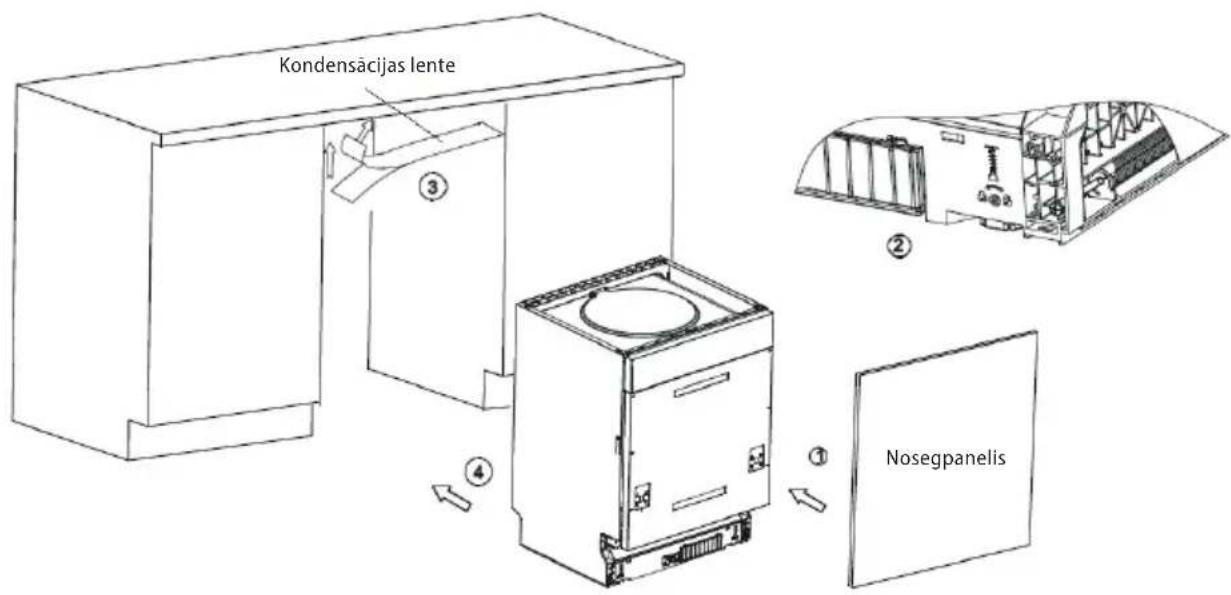

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Pievienojiet trauku mazgājamās mašīnas durvīm nosegpaneli. Uzstādīšanai izmantojiet stiprinājuma skrūves un rokturus.
3. Iestatiet durvju atsperu spēku (kreisā un labā puse), izmantojot skrūves trauku mazgājamās mašīnas apakśdaļas priekšpusē (15. att.) Palieliniet atsperes spēku pulksteņrādītāja virzienā. Samaziniet – pretēji pulksteņrādītāja virzienam
4. Savienojiet ieplūdes cauruli ar aukstā ūdens padevi, kā parādīts 17. attēlā.
5. Pievienojiet drenāžas cauruli, kā parādīts 18. attēlā.
6. Pielimējiet kondensācijas lenti zem darba (virtuves) virsmas (3. solis). Pārliecinieties, ka kondensācijas lente ir pielimēta līdz ar darba (virtuves) virsmu.
7. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
8. Izmantojot balstus trauku mazgājamās mašīnas priekšpusē un aizmugurē novietojiet to horizontālā stāvokli. Aizmugurējos balstus var iestatīt trauku mazgājamās mašīnas centrā, pagriežot skrūvi ierīces priekšējās daļas apakšā (5.A solis). Lai iestatītu aizmugurējos balstus, pagrieziet skrūves, kas atrodas netālu no ierīces priekšējās daļas priekšējās daļas apakšā (5.B solis). Pārbaudiet līdzinājumu ar līmeņrādi (16. att.).
9. Pieslēdziet vadu elektrotīklam.
10. Pēc trauku mazgājamās mašīnas novietošanas un izlīdzināšanas tā jānostiprina. Stiprināšanu var veikt divos veidos:

A – piestiprināšana virtuves (darba) virsmai:

ievietojiet uzstādīšanas āki sagatavotajā atverē uz trauku mazgājamās mašīnas virsmas; pieskrūvējiet uzstādīšanas āki virtuves (darba) virsmai (6. solis);

B – piestiprināšana marmora vai granīta darba virsmai:

pieskrūvējiet trauku mazgājamās mašīnas sānus skapīšiem (7. solis).

Trauku mazgājamās mašīnas izlīdzināšana horizontālā stāvokli

1. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
2. Novietojiet limeņrādi uz pilnībā atvērtām trauku mazgājamās mašinas durvīm un trauku
   mazgājamās mašīnas iekšpusē (16. att.) Pārliecinieties, ka trauku mazgājamā mašīnā atrodas horizontālā stāvokli.
3. Izmantojot regulējamus balstus, izlīdziniet trauku mazgājamo mašīnu horizontālā stāvokli.

Piezime:

Maksimālais regulējamais balstu augstumā ir 70 mm.

1. att.

Pārbaudiet virsmas lidzenumu, izmantojot limenṛdī.

Savienojums ar elektrotiklu

• Pārliecinieties, ka elektrotikla spriegums atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes. lesakām izmantot atsevišku kontaktligzdas kontūru ar 10A drošinātāju.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalitājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt pārkaršanas un ugunsgrēka risku.
• Ierīces vada kontaktdakšai jābūt brīvi pieejamai ari pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts specialists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

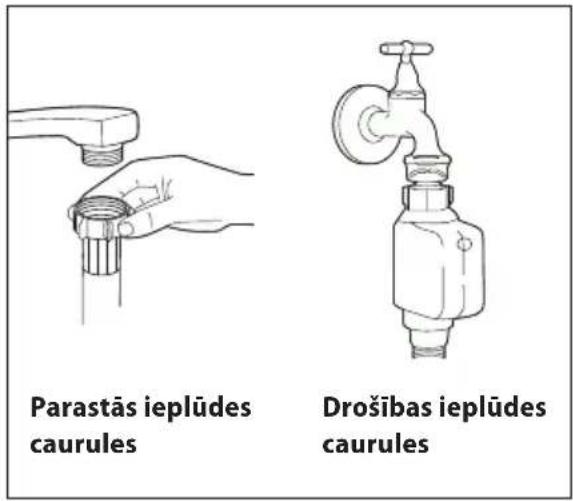

Savienojums ar üdensvadu

• Pirms ieplūdes caurules savienojuma ar ūdensvadu pārliecinieties, ka ūdens spiediens ir diapazonā no 0,04 līdz 1,00 MPa. Lielāka ūdens spiediena gadījumā jāuzstāda spiediena samazināšanas vārsts.
• Savienojiet ieplūdes cauruli ar ūdens krānu, izmantojot 3/4" pieslēguma vītni (17. att.) Pārliecinieties, ka ieplūdes caurule nav ielauzta, saspiesta vai sapinusies.
• Nomainot ierīci, savienojumam ar ūdensvadu vienmēr jāizmanto jauna ieplūdes caurule. Esošo padeves cauruli nedrīkst izmantot atkārtoti.
• Ja ūdens caurules ir jauna vai nav tikusi izmantota ilgāku laiku, pirms ieplūdes savienošanas palaidiet pietiekamu daudzumu ūdens, lai izskalotu ūdens caurules un aizskalotu iespējamās nogulsnes, novēršot to iekļūšanu trauku mazgājamā mašīnā.
• Neievērojot šos drošības norādījumus, ierīce var tikt blokēta un bojāta.

1. att

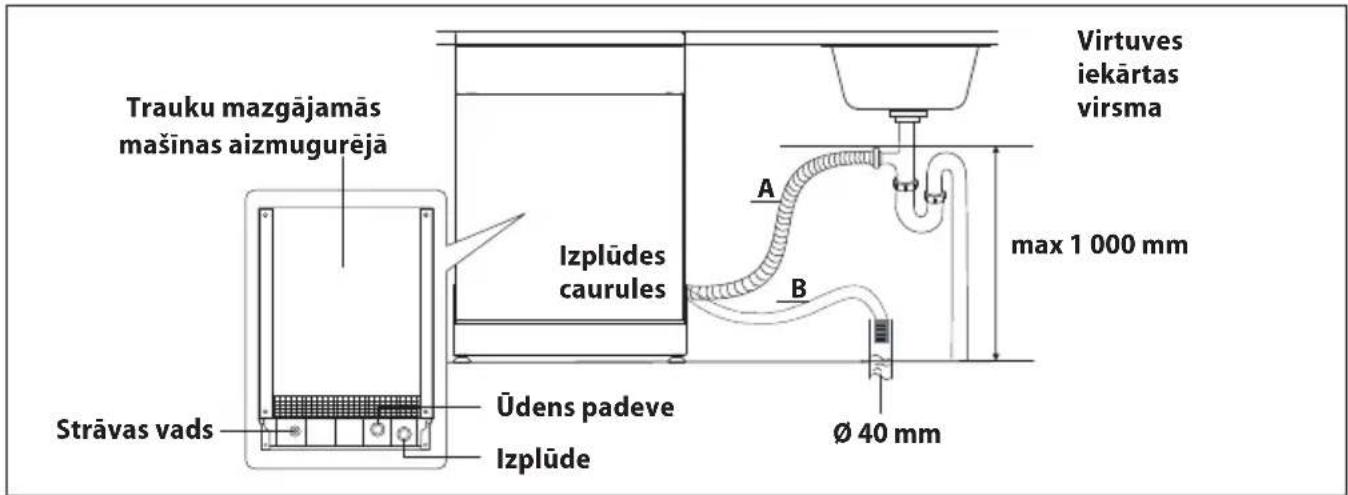

Üdens izvades (drenāžas) caurules pievienošana

Pievienojiet izvades (drenāžas) cauruli kanalizācijas vadam ar minimālo diametru 40 mm (18. att.) Pārliecinieties, ka izvades (drenāžas) caurules nav saliekta vai saspiesta, jo tas var samazināt vai pārtrauktūdens novadīšanu. Izvades caurules augstums nedrīkst pārsniegt 1000 mm (18. att.), un drenāžas caurule nedrīkst būt iegremdētaūdenī. Nostipriniet drenāžas cauruli, lai nodrošinātu pret izvilkšanu no kanalizācijas vada.

1. att.

Ūdens izvades (drenāžas) caurules pagarināšana

Attālums starp izplūdes (drenāžas) cauruli un kanalizācijas vadu, kā arī ierīce apakšdaļu nedrīkst pārsniegt 1000 mm. Ja nepieciešams pagarināt drenāžas cauruli, pārliecinieties, ka izmantojat tādu pašu drenāžas cauruli. Drenāžas caurules kopējais garums nedrīkst pārsniegt 4 m, pretējā gadījumā tiks samazināts ierīces mazgāšanas efekts.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (iznemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Aizveriet üdens ieplüdi.
3. Atbrīvojiet ūdens izplūdes un ieplūdes caurules.
4. Atskrūvējiet stiprinājuma skrūves.
5. Ja trauku mazgājamajai mašinai ir pieskrūvēta pamatne, nonemiet to.
6. Izvelciet trauku mazgājamo mašinu un uzmanīgi izvelciet izplūdes un ieplūdes caurules un strāvas vadu.

Atvienošana no ūdensvada

1. Aizveriet ūdens padevi (krānu).
2. Nospiediet pogu, lai atbrīvotu ūdens spiedienu ieplūdes caurulē. Spiediena samazināšana novērsīs ūdens šļakatu rašanos caurulē.
3. Atskrūvējiet ieplūdes cauruli no krāna.

Liekā ūdens izlaišana no caurules

Gadijumā, ja izplūdes (drenāžas) caurule ir pievienota kanalizācijas vadam maksimālajā atļautajā augstumā, lieko ūdeni nevar izlaist pilnībā. Izplūdes (drenāžas) caurule jāatvieno no kanalizācijas vada un jānovieto pēc iespējas zemāk. Pēc liekā ūdens izlaišanas no trauku mazgājamās mašīnas novietojiet blakus atvienotajai drenāžas caurulei bļodu, kurā iztecēs liekais ūdens no caurulēm.

TRAUCĒJUMU NOVĒRŠANA

Lielāko daļu traucējumu, kas var rasties trauku mazgājamās mašīnas lietošanas laikā, varat novērst patstāvīgi, nezvanot servisa centram. Šis pārskats palīdzēs konstatēt un novērst traucējumus.

Traucējuma apraksts lespējamais cēlonis Risinājums
Ierīce nedarbojas	Bojāts drošinātājs
	Strāvas vads nav pievienots elektriskās strāvas kontaktligzdā
	Zems ūdens spiediens
	Ierīces durvis nav pareizi aizvērtas
No ierīces neaizplūst ūdens	Salauzta izplūdes caurule Pārbaudiet drenāžas cauruli.
	Aizsērējis filtrs Pārbaudiet lielo	filtru (sk. nodalu “Filtra tīrīšana”)
	Aizsērējis kanalizācijas vads	Pārbaudiet, vai kanalizācijas vads nav blokēts.Blokēta kanalizācijas vada gadījumā iztīriet to.Pirms sazināties ar kvalificētu speciālistu,atvienojiet drenāžas cauruli no kanalizācijas vadaun pārliecinieties, ka no drenāža izplūdes caurulesaizplūst ūdens. Lai uztvertu ūdeni no drenāžascaurules, izmantojiet spaini vai lielāku trauku.
Ierīces mazgāšanas tvertnē irziepjūdens	Nepiemērots mazgāšanaslīdzeklis, izlijis skalošanaslīdzeklis	Izmantojiet tikai skalošanas līdzekļus, kas paredzētitrauku mazgājamām mašinām. Ja mazgāšanastvertnē parādās ziepju putas, atstājiet ierīci atvērtu,lai putas pazustu. lelejiet mazgāšanas tvertnē 4,5litrus auksta ūdens, aizveriet ierīci un pēc tamizsūknējiet ūdeni. Ja nepieciešams, atkārtojiet šīsdarbības. Vienmēr pēc iespējas ātrāk noslaukietizlietu skalošanas līdzekli.
	Izliets skalošanas līdzeklis	Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
Traipi mazgāšanas tvertnē	Tika izmantots krāsainsmazgāšanas līdzeklis	Neizmantojiet mazgāšanas līdzekli ar krāsvielām.
Balta plēve uz traukumazgājamās mašīnasiekšpuses virsmas	Cietā ūdens minerālvielunogulsnes	Izmantojiet mitru sūkli ar mazgāšanas līdzekliun uzvelciet gumijas cimdus. Izmantojiet tikaimazgāšanas līdzekļus, kas paredzēti traukumazgājamām mašinām.
Traipi uz galda piederumiem	Izmantotie galda piederuminav izturīgi pret koroziju
	Ierīce nebija palaista pēctam, kad tai tika pievienotsreģenerācijas sāls. Sālsgabaliņi ir iekļuvušimazgāšanas ciklā	Pēc sāls pievienošanas vienmēr uzsāciet ātrāsmazgāšanas programmu bez ievietotiemtraukiem.
	Valīgs mīkstinātājanodalījuma vāciņš	Pārbaudiet mīkstinātāja vāciņa nodalījumu unpārliecinieties, kas tas ir pareizi nostiprināts.
Mazgāšanas tvertnēdzirdams triecienu troksnismazgāšanas programmaslaikā	Apakšējo vai augšējosmidzinātājspārnu blokētrauki vai pārtikas produktuatliekas	Pārtrauciet programmu, pārbaudiettrauku izvietojumu vai mainiet to. Iztīriet,smidzinātājspārnus no pārtikas produktuatliekām.
Mazgāšanas tvertnē dzirdamsgrabošs troksnis mazgāšanasprogrammas laikā	Mazgāšanas tvertnēievietotie trauki brīvi kustas.	Pārtrauciet programmas izpildi un novietojiettraukus stabili, lai tie nekustētos.
Triecienu troksnis ūdensvadā	To var izraisīt pārāk mazscaurules diametrs	Trauku mazgājamās mašīnas darbību tasneietekmē. Ja rodas šaubas, vērsieties pēcpalīdzības pie kvalificēta speciālista.
Mazgāšanas līdzekļa nodalījuma vāciņu nevar aizvērt	Nodalījums ir pārpildīts. Noņemiet lieko mazgāšanas līdzekli.
	Mehānismu bloķe iestrēgušas mazgāšanas līdzekļa atliekas.	Notīriet mazgāšanas līdzekļa nodalījuma aizvēršanas mehānismu.
Trauki ir netīri	Trauki tika nepareizi ievietoti Sk. nodaļu “Trauku ievietošana”
	Izvēlētā mazgāšanas programma nav pietiekami jaudīga	Izvēlieties intensīvāku mazgāšanas programmu.
	Nepietiekams mazgāšanas līdzekļa daudzums	Izmantojiet vairāk mazgāšanas līdzekļa.
	Smidzinātājspārnu bloķe trauki vai pārtikas produktu atliekas	Pārbaudiet trauku novietojumu vai notīriet pārtikas produktu atliekas no smidzinātājspārna.
	Filtrs var būt aizsprostotas vai nepareizi ievietots. Var tikt nobloķēti smidzinātājspārni	Iztīriet vai pareizi uzstādiet filtru. Notīriet smidzinātājspārnus (sk. nodaļu “Smidzinātājspārnu tīrīšana un apkope”).
Uz glāzēm paliek švīkas	Pārāk mīksts ūdens un pārāk liela mazgāšanas līdzekļa deva.	Izmantojiet mazāk mazgāšanas līdzekļa, ja ir mīksts ūdens, un stikla mazgāšanai izvēlieties īsāko mazgāšanas ciklu.
Melni vai pelēki traipi uz traukiem	Mazgāšanas cikla laikā trauki nonāca saskarē ar alumīnija galda piederumiem	Lietojiet maigu abrazīvu līdzekli, lai notīrītu šos klipus. Neievietojiet šo līdzekli trauku mazgājamā mašīnā!
Trauki nenožūst sausi	Nepareiza trauku ievietošana Sk. nodaļu “Trauku ievietošana”
	Pārāk maz skalošanas līdzekļa	Palieliniet skalošanas līdzekļa devu vai papildiniet tā dozatoru
	Trauki pēc mazgāšanas tiek izņemti pārāk ātri	Izņemiet traukus vēlāk, nevis uzreiz pēc mazgāšanas cikla beigām. Atveriet durvis, lai varētu aizplūst liekais tvaiks. Izņemiet traukus, kad tie ir gandrīz auksti. Vienmēr vispirms iztukšojiet apakšējo grozu, lai novērstu ūdens pilēšanu no augšējā groza apakšējā.
	Izvēlēta nepareiza mazgāšanas programma	Īsa mazgāšanas programma samazina trauku mazgāšanas efektivitāti, turklāt arī mazgāšanas temperatūra ir zemāka. Izvēlieties mazgāšanas programmu ar ilgāku mazgāšanas ciklu.
	Galda piederumi ar koka rokturi	Ūdens noplūde no šādiem galda piederumiem ir daudz sarežģitāka. Šie piederumi nav piemēroti mazgāšanai trauku mazgājamā mašīnā.

KLÜDAS ZIÑOJUMI

Kods Klūdas apraksts lespējamais cēlonis
E1	Trauku mazgājamā mašīnu pārāk ilgi uzpilda ūdeni	Pārbaudiet ūdens padevi (aizvērts krāns, ierobežota ūdensapgāde, pārāk zems ūdens spiediens)
E3 Nav	sasniegta noteiktā temperatūra Sildelementa traucējumi
E4	Pārpildīta trauku mazgājamā mašīna	Pārāk liela ūdens pieplūde. Pārbaudiet ūdens ieplūdes spiedienu
E8 Ūdens	ieplūdes ventiļa klūda Sazinieties ar kvalificētu speciālistu vai servisa centru
E9	Taustiņš nospiests ilgāk nekā 30 sekundes	Problēma ar ūdensapgādi vai bojāts taustiņš
ED	Sakaru zudums starp galvenā klāja un displeju	Kēdes uz galvenā klāja

Piezime:

• Pārplūdes gadījumā izslēdziet galvenā ūdens padevi un sazinieties ar servisa centru.
• Pirms ierīces atkārtotas palaišanas izņemiet no ierīces iekšpuses liekoūdeni.

TRAUKU MAZGĀJAMĀS MAŠĪNAS IZMĒRI

Augums (H) 815 mm

Platums (W) 448 mm

Dzijums (D1) 570 mm (ar aizvērtām durvīm)

Dzijums (D2) 1 150 mm (ar durvīm, kas atvērtas 90 °)

TRAUKU IEVIETOŠANAS PIEMĚRI

Augšējais grozs Apakšējais grozs

Skaits Lieta	Skaits Lieta
1 Glāzes 8	Seklas plāksnes
2 Plāksnes	9 Dzilas plāksnes
3 Brilles 10	Servēšanas plāksne
4	Krūzītes	11	Plastmasas plāksnes
5	Neliels podiņš	12	Plastmasas bjodas
6	Cepamais katls	13	Stikla trauks
7 Deserta škīvji	14 Deserta trauki

Skaits Lieta
1 ĕdamkarotes
2 Dakšas
3 Naži
4 Tējkarotes
5 Deserta karotītes
6 Servēšanas karotes
7 Servēšanas dakšiņas
8 Mērces karotes

1. pozicija -- ievietojiet groza kreiso pusi apakšejā pozicijā, groza kreisā puse ir plakana, labā puse – ieslipa.

2. pozicija – paceliet groza labo pusi augšup; abas groza puses ir plakanas.

1. pozicija – pārvietojiet groza labo pusi no labās puses uz kreiso, grozi pārklājas.

2. pozicija -- iznemiet groza labo pusi, kreisā puse paliks plakana.

- Kreisajā pusē grozu nevar pilnībā izņemt. Izņemt var tikai labo pusi.

VIDES AIZSARDZIBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• leriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Ši ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šis ierīces otreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

ACKNOWLEDGMENT
