LIETOŠANAS INSTRUKCIJA BM4381EG Profilo

4.8.1 Mazganas lidzekla tvertnes vaka nonemsana 553
4.8.2 Atsperes ielikšana 553
4.8.3 Mazgāsanas lidzekla tvernes vaka uzstādīsana 553

4.9 Notekudenu sukna vaka nomina 554

4.9.1 Notekudenu sukna vaka nonemsana 554
4.9.2 Notekudenu sukna vaka uzstadiisan 554

4.10 Sanu panela nomaina 555

4.10.1 Sanu panela nonem'sana 555
4.10.2 Sanu panela uzstadisana.. 556

4.11 Durviä arejias dalas nomaina 557

4.11.1 Durvju arejas dalas nonemsana 557
4.11.2 Durvju arejjas das uzstadisana 557

4.12 Vadibas panela nomaina 559

4.12.1 Vadibas panela nonem'sana 559
4.12.2 Vadibas panela uzstadiisana 559

4.13 Durvy atsperi fikseshana 560

4.14 Pamatnes panela nomaina 562

4.14.1 Pamatnes panela nonemśana 562
4.14.2 Prieksja panela uzstadiana 562

4.15 Pamatnes plaksnes nomaina 563

4.15.1 Pamatnes plaksnes nonemsgana 563
4.15.2 Pamatnes plaksnes uzstadisana 563

4.16 Parpludes caurules nomina 564

4.16.1 Parplides caurules nonemsana 564
4.16.2 Parplides caurules uzstadlsana 565

4.17 Durvy ieksejas das nomaina 567

4.17.1 Durvju ieksejas dalas nonemsana 567
4.17.2 Durvju ieksjas dalas uzstadiisana 567

4.18 Durvju viruses nomaina 568

4.18.1 Durvju viruses nonemšana 568
4.18.2 Durvju viruses uzstadiisana 568

4.19 (Apakseja) durvju blivejuma nomaina 570

4.19.1 Durvu blivejuma nonemsana 570
4.19.2 Durvy blivejuma uzstadlsana 571

4.20 (Augsejā) durvju blivējuma nomaina 572

4.20.1 Durvju blvejuma nonemsana 572
4.20.2 Durvju blivejuma uzstadiisana 572

Tajā ir sniēgta informacija par to, kā nomainīt noteiktas rezerves dalas, kā arī bridinājumi un riskī.

Jautjumu gadijumā ludzam sazināties ar mūs u klientu apkalpoṣanas dienestu. Mē esam atbildīgī par zauδeūjuniem tikai tad, ja ir pienacīgī ieveroti sie laboṣanas ieteiku-mi.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma limenus veido symbols un signalvards. Signalvards apzime bistamibas pakapi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

Tabula 1:Bistamibas lmeni

1.2.2 Bistamibas symboli

Bistambas symboli ir simboliski apzimejumi, kas sniedz norades par bistambas veidu. Saiä dokumenta ir izmantoti sadi bistambas symboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radītā bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

Tabula 2:Bistamibas simboli

1.2.3 Bridinajumu struktura

Sajā dokumenta sniegtajiem bridinājumiem ir standartizets noformējums un standar-tēzī struktura.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. Bistamibas novērānas pasākūmi un aizliegumi.

Nakamajā plemerā ir paradits bridjūnajums, kaz apizime elektrotriëciena risku, ko rada sigrupguktivas detalas. Ir naradits bistamāns novērsanas pasakūms.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoti sadi vispartgie symboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiña vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispangie symboli

Drosiba

2.1 Visparejie drośibas norādijumi

2.1.1 Visam majsalmniecibas iericem

Elektrotrieciena risks spriegumaktivu daludell

• Ja remonts, kas skar elektriskas dajas, ir veikts kjdaini, pastav elektrotreciana risks!
  Iericei ir jabut atvienotai no tikla vismaz 60 sekundes, pirms sak darbu.
• Pec remonta lerices drósiha ir japärauba databliti noteikumiem VDE 0701 valts valsts noteikumiem.

Savainojumu risks asu malu del!

Valkajiet aizsargcimdus.

Saspiešanas risks labošanas, uzturešanas, traucejumu novéršanas un apkopes laikā, ko rada smagas un kustigas detalias

Valkajiet aizsargapavirus.
Nostipriniet smagas detalias, lai tās nenokristu.
Neievietojiet kermena das kustigas detajas.

lerices drofbas / darbibas traucejuma risks!

Pret elektrostatisko izladi juffgu dalu (ESDS) bojajuma risks!

• Izmantojiet tikai originala rezerves dalas.
  Neaiztieciemodulus,ieskaitot savienojumus un vadojumu.

Piederumi un paliglidzekli

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm	①
Asknaibles [00340871]	Garums: 200 mm, taisnas

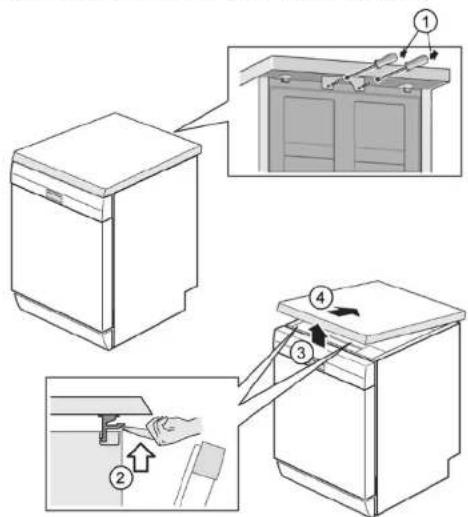

1. Izskruvjiet abas skruves aizmugure (1) (papildaprikojums).
2. Abus aizturus darbvirmas apaksu uzspiediet uz augsu (2).

1. Mazliet paceliet darbvismas prieksdalu (3).
2. Nobidiet darbvismu uz aizmuguri (4).
3. Nonemiet darbvirsmu.

4.1.2 Darbvismas uzstadihana

1. Ar aizturgredzeniem fiksejiet darbvismas aizmuguri vadotnes (1).

1. Spiediet darbvirsmu uz prieksu (2).
2. Spiediet darbvismas prieksdalu uz leju, lidz abi azturi nostiprinas vietā tā, ka atskan klikskis (3).
3. leskruejiet abas skruves (4) (papildaprikojums).

Remonts

4.2 Grozu sistemas uzstadijsana

Prastba:

Attieigais grozs ir iznemnts noierces.

4.2.1 86 cm modela rezga teknes uzstadijsana

Speciàrlrki:

Rezga tekne [00614935]
Fiksejamais kruzu balsts [00618565]
1. Diagonali ielieciet reza tekni groza prieksdala.
2. Centreti uzspiediet rezga tekni vieta ta, ka atskan klikskis.

4.2.2 Fiksejamakuzu balsta uzstadihana

Speciali riki:

Režga tekne [00614935]
Fiksejamais kruzu balsts [00618565]

Lai mazgatu krzes, var uzlocit fiksjamku zu balsu. Papildu slpuma dei udens mazak krajas krzes. Lai mazgatu augstas glazes, ir teicams fiksjamku zu balstu atstat nolocitu. Ja augsejos grozos ir papidaprikojuma plastmasas ieliktnis, tas ir i-prieks jiaiznem.

1. Izemiet plastmasas ieliktni.

1. Nostipriniet fiksejamo kruz balstu viet a, ka atskan klikskis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgajamos traukus.

4.2.3 Tvaicetaja ieliktna uzstadisana Speciali riki:

Rejga teke [00614935]
Fiksejamais kruzu balsts [00618565]

Leakejiet tvaicetaja ieliktni zem grozu sistemas.

Remonts

4.3 Atvilktnes varioDrawer nomaina

1. lespiediet roktura plaksnes.

4.3.1 Atviktnes varioDrawer nonem'sana

1. Iznemiet rokturi uz augsu.

2. Plastmasas sanu ieliktnus izspiediet un uzspiediet uz augsu. lai nonemtu no ramja.

Remonts

1. Piesardzigi sagaziet rezga vadotnes uz aru.

1. Izvelciet lokamos zarus no režga.

2. Izspiediet metala ramja prieksdalu no turetajiem.

1. Izspiediet metala rami no vadotnes uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstadisana

Uzstadiet apgrieztarkfba

Remonts

4.4 Izsmidzinatāja nomiña

4.8.3 Mazgāsanas lidzekla tverntes vaka uzstādīsana

1. lelieciet mazgāsanas lidzekla tvertnes väka vienu pusi vadtnes siedēs 5 mm dzilumā gandrīz pilinība atvītā stavokī. Viegli iespiediet otru pusi vadtnes siedēs.
2. Parbaudiet, ka mazgāsanas lidzekla tvertnes väks darbojas.

Remonts

4.9 Notekudenu sukna vaka nomaina

Prastba:

Grozam ir jabut iznemtam.
Filtriemirjabutiznemtiem. 550

4.9.1 Notekudenu sukna vaka nonemsana

1. Izsmellet akrajus odojen. Varat izmantot suki.
2. Sūkna vāku nonemiet ar karoti un sanemiet aiz škeirselementa.

1. Sūkna vaku paceliet slipi uz ieksu un nonemiet.

4.9.2 Notekudenu sukna vaka uzstadisana

Sukna vaku ielieciet (1) un iespiediet (2).

Sukna vaks dostiprinas vieta, ka atskan klikskis.

Remonts

4.10 Sanu panela nomaina

Prastba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutatvienotainouidenspadeves.
Iericei var netrauceti pieklut.
Savrupa 1erice: darbvismai ir jabut nonemtai.544

4.10.1 Sanu panela nonemssana

1. Izskruvejiet san panela skruves (1).

Att.1:Pilibā iebūvēta

1. Atgaziet sanu panela augsdalj muaz aru (2).
2. Sanu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sanu panela uzstadisana

1. lelieciet sanu panelipamatnes iedob (1).

Att. 2: Pilnba jebuveta

1. Uzspiediet sanu paneli uz ierfces (2).
2. Nostipriniet sanu paneli ar skruvem (3).

Remonts

4.11 Durvju arejas das nomina

Prastba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainu denspadeves.

4.11.1 Durvju arejas dasas nonemsana

Izskruveyijet taliakaprakstitjas daribbas noraditas skruves.

1. Averiet durvis.
2. Izskruvejiet cetras skruves.

3.

Pieturiet durvis aiz saniem.

Izskruevjiet abas skruves.

4.11.2 Durvu arejas dalas uzstadihana

Remonts

Prasiba:

Izolacijas materiālam ir jabut izviotam pareizi un piestiprinātam pie durvju ārejās dalas iekspuses.
Durvju arej das alas viram ir jabut uziktam.

1. Pieveriet durvju ieksejo dalu tā, ka tā nenostiprinas vieta.

2. Uzspiediet durvu arejo dalu uz augsu zem vadibas panela (1).

3.Durvu arejo dau piessiediet pretieksejo dau un turiet (2).

4.

Pieturiet durvis aiz saniem.

Durvis atveriet un nostipriniet ar divam skruvm (4 x 11 mm metala skruves).

1. Nostipriniet durvu arejo dalu ar cetram skruvem (4 x 11 mm metala skruves).

Remonts

4.12 Vadibas panela nomaina

Ja daribas modulis ir bojats, ir janomaina viss vadibas panelis.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavientoainu denspadeves.
Durvu arejai dalir jabut nonemtai.
Durjua arejai dalai ir jabut nonemtai (pilinbā iebuveta / iebuveta).

4.12.1 Vadibas panela nonemśana

1. Atvienojiet vadibas panela un skalošanas paliglidzekla zema limena sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemejuma kabeli (3) (papildaprikojums).
2. Atveriet ierices durvis.

3. Nepieaujiet, ka vadibas panelis nokrit (pieturiet to).

4. Izskruvejiet seas skruves.

1. Nonemiet vadibas paneli.

4.12.2 Vadibas panela uzstadiisana

Izmantojiet 4× 16 mm skruves.

Uzstadiet apgrieztakartiba.

Remonts

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavientoainu denspadeves.
Durvu ārējai dalai ir jabūt nonemtai.
Durjua arejai dalai ir jabut nonemtai (pilinbā iebuveta / iebuveta).

4.14.1 Pamatnes panela nonemśana

1.

Nepareiza nonemşana

Ja pamatnes paneli atbrivo sanos un nonem, abi balsteni var noluzt.

Ja ir boiats tikai viens balstenis, to var nomaint ar otru sanu balsteni.

jo abi ir yienadi,

lr ieteicams palikt kaut ko zem ierices prieksdalas sanos, lai ma

zinatu slodzi uz pamatnes panela kajam.

1. levirziet skruvgriezi vadotnes (1) un atbrivojiet aiztur, nospiezt to uz leju.

1. Nonemiet paneli.

2. Nonemiet kajas uz prieksu (1).

4.14.2 Prieksejā panela uzstādīsana

1. lestiprintiet kajas.
2. Piestipriniet pamatnes panela augsdalu (1) un spiediet paneli uz leju, fidz tas no-stiprinas vieta, ka atskan klikskis (2).

Remonts

4.15 Pamatnes plaksnes nomaina

Pamatnes plaeksne ir prieksdallas apaksa.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericelirjabutatvienotainudenspadeves.
Mebeles panelim (papildaprikojums) ir jabut nonemtam.
Durvju arejai dalai ir jabut nonemtai.
Durvu arejai dalai ir jabut nonemtai (pilnbia iebuveta / iebuveta).
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562

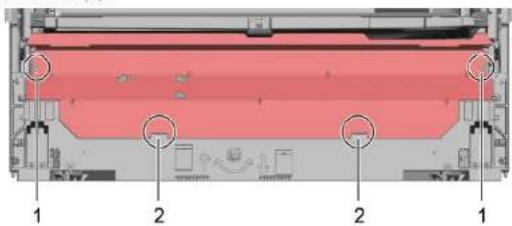

4.15.1 Pamatnes plaksnes nonemsana

1. Izskruvejiet abas skruves (1).

1. Atbrivojet aizturelementus (2).

2. Piesardzigi pagaziet pamatnes plokni uz prieksu (1).

4.

Atbilstigi modela seri jai gaismekla EmotionLight spraudnis joprojam ir piestiprinsats pie pamatnes.

Spraudni nonemiet no izcijna un atvelciet uz aizmuguri (papildaprikojums) (2).

4.15.2 Pamatnes plaksnes uzstadihana

Lai uzstadtu pamatnes plaaksi, veiciet pretejas daribbas apgrieztacseiba.

Remonts

4.16 Parpludes caurules nomai

1. Uzlieciet metala skavu kreisajā un labajā puse.

Remonts

4.17 Durvu jekejas das nomina

Prastba:

Iericeirjabutatvienotainostravaspadeves.
Iericeirjabutavientaionnoudenspadeves.

4.17.1 Durvju ieksejas dalas nonemsana

1. Izskruvejiet skruves (1)
2. Nonemiet durvu iekejdo lu uz augsu (2).

1. Nostipriniet durvu vir ar skruvm.
2. Uzlieciet durvu ieksejo dalu uz durvu viras.
3. Nostipriniet durvu ieksejo dalu ar skruvem.

4.17.2 Durvu jeiksejās dalas uzstadīsana

1. Atvaziet durvu blivejumu uz prieksu.
2. Aizlieciet durvy ieksejo dau az durvy blivejuma.
3. Aizveriet durvu jeiksejo dalu.
4. Atvaziet durvu blivejumu uz augsu. Sanu calam ir jabut verstam uz augsu.
5. Pavirziet dvrju viru uz augsu.

Remonts

4.18 Durvju viruses nomaina

Prastba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutatvienotainouidenspadeves.
Iericei var netrauceti pieklut.
Sān pu panelim ir jabut nonemtam.→555
Durvu arejai dalai ir jabut nonemtai.
Durvju eksejai dalai ir jabut nonemtai.
Vadibas panelim ir jabut nonemtam.-559
Durju atsperem ir jabut nostiprinatam.→560
Pamatnes panelim ir jabut nonemtam. 562
Pamatnes plaksneir jabut nonemtai. 563
Pärplüdes caurulei ir jabut nonemtai.→564

4.18.1 Durvju viruses nonemsana

1. 1. Ar skrugriezi atbrivojiet aizturaki (1).

2. Velciet durvu viru uz prieksu (2).

1. Atvienojet durvy viruses zemetajsvienojumu.

4.18.2 Durvu viruses uzstadiisan

Remonts

1. 1. Uzlieciet viru uz ierices (1).

2. Virziet viru uz leju (2), lidz tā ir nostiprinajusies uz ierices.

2.

Ja nav zemétajsvienvojuma, durvim var būt elektrifikla lauka potencii.

Izveidojiet zemetajsvienvojumu.

1. Durvu blivējumu kopa ar blivēsanas aizplaksni ielieciet durvu iksejā dāla.
2. Nostipriniet durvu blivejumu ar divam turetajskavam.

Remonts

4.20 (Augseja) durvju blivejuma nomaina

Prasiba:

Iericeirjabutatvienotainostrvaspadeves.
Iericeirjabutavientoainudenspadeves.

4.20.1 Durvu blivejuma nonemsana

Nonemiet durvju blivejumu no ieksejra mja.

4.20.2 Durvju blivejuma uzstadiisana

Durvju blivejums pirms uzstadijanas ir janogriez pareizgaruma.Proti, 1750 mm, ja 1erice ir 81 cm augsta, vai 1850 mm, ja 1erice ir 86 cm augsta.

1. Sagatavojet piemerotu durvju blivjumu.
2. Blivejuma profils ir jauzstada pareizā stavokli.

1. Baltajam punktam un blivejuma padzilinajuma joslair jabut viena fiment.

4

Blvējums nederikt but sakrokots vai izstaipits sturos. Blvējuma ga-liem ir jabut nagrieziem diagonali un ir jasaaurinās virziena uz prieksdalas tvertnes dibenu.

Novietojet blivjuma galu taisni pret prieksduzem durvu ieksejas dalas. Blivju mam ir japiegul iespjam dzili pie lvernes sana.

Pareizi uzstadits durvu blivejums

Remonts

4.21 Gaismekla EmotionLight nomaina

Gaismeklis EmotionLight ir arpus skalošanas lidzekla tvertnes priëksdalas augspuse.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutavientoainu denspadeves.
Iericei var netrauceti pieklut.
Darbvismai ir jabut nonemtai (papildaprikojums).
Labajam sanu panelim ir jabut nonemtam (papildaprikojums).555

4.21.1 Gaismekla EmotionLight nonemšana

1. Aizmugure nonemiet aizturaki (1).

1. Nonemiet turetaju uz augsu (2).

2. Izvelciet spraudni no savientāja (ierics priëskdalapaksa pa labi).

3. Atvienojet barosanas modula elektriskos savienojumus.

1. Nonemiet gaismekli EmotionLight no ierices.

4.21.2 Gaismekla EmotionLight uzstadijsana

1. Ielieciet turetaju skaloanas lidzekjatvernes ram (1).

Remonts

1. Uzlieciet aizturaki (2).

3.

UZMANIBUI

Nepareiza uzstadiisanal

abela bojajumi pie durvju viras

Kabeli pe dir vuju viras (starplakano locifiku un skalošanas lidzdekla tvertni) uzstadi tā, k kustigās dalas to nevar bojat

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainuidenpadeves.
Durvju ārējai dalai ir jābūt nonemtai.
Vadibas panelim ir jabut nonemtam.

4.23.1 Gaismekla Gap illumination nonemsana

1. 1. Nonemiet aizturi (1).

2. Alvienojiet daribas modula elektriskos savienojumus (2).

2.1.Aizmugure nonemiet aizturaki (1).

1. Nonemiet optisko skiedru (2).

Remonts

3.1. Nonemiet aizturaki (1).

1. lespiesto plati kopā ar tūrētāju paceliet un iznēmiet no darbības modula rāmja (2).

4.23.2 Gaismekla Gap illumination uzstadijsana

1. lelieciet iespiestas plates turetaju daribbas modula raml

1. Nostipriniet tā, ka atskan klikskis.

1. Optisko skiedru uzstadiet un nostipriniet t, ka atskan klikskis.

1. Piesledziet vadu pie darbilbas modula

Informacija api remontă - Indaplové
