LIETOŠANAS INSTRUKCIJA NT 201 Me Classic Kärcher

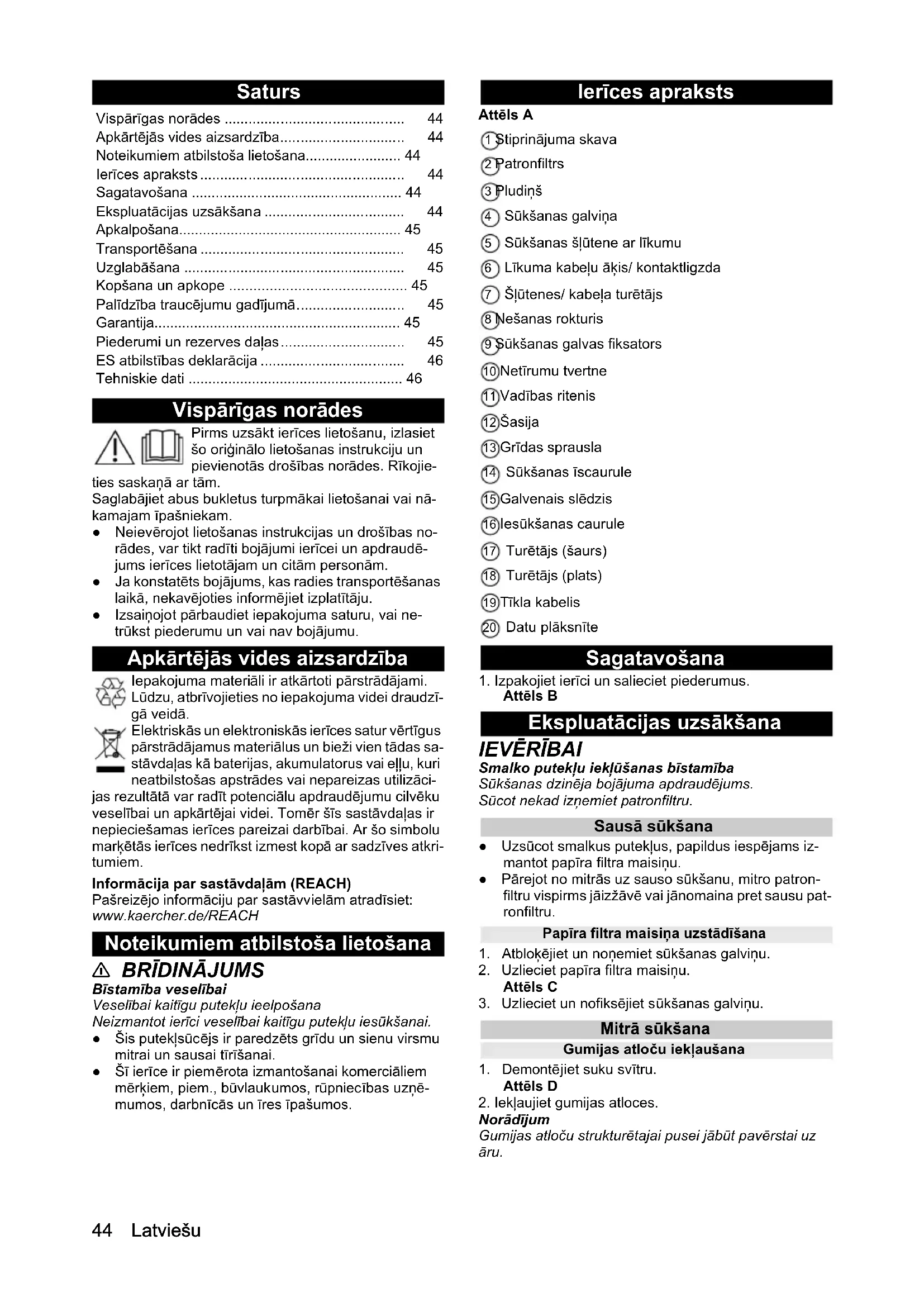

H05VV-F 2x1,0 H05VV-F 2x1,0 H05VV-F 2x1,0 Osa number (EU) 9.770-820.0 9.770-820.0 9.770-820.0 Kaabli pikkus m 6,5 6,5 6,544 Latviešu Saturs Vispārīgas norādes Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojie- ties saskaņā ar tām. Saglabājiet abus bukletus turpmākai lietošanai vai nā- kamajam īpašniekam. ● Neievērojot lietošanas instrukcijas un drošības no- rādes, var tikt radīti bojājumi ierīcei un apdraudē- jums ierīces lietotājam un citām personām. ● Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties informējiet izplatītāju. ● Izsaiņojot pārbaudiet iepakojuma saturu, vai ne- trūkst piederumu un vai nav bojājumu. Apkārtējās vides aizsardzība Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzī- gā veidā. Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sa- stāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizāci- jas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kop ā ar sadzīves atkri- tumiem. Informācija par sastāvdaļām (REACH) Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH Noteikumiem atbilstoša lietošana

Bīstamība veselībai Veselībai kaitīgu putekļu ieelpošana Neizmantot ierīci veselībai kaitīgu putekļu iesūkšanai. ● Šis putekļsūcējs ir paredzēts grīdu un sienu virsmu mitrai un sausai tīrīšanai. ● Šī ierīce ir piemērota izmantošanai komerciāliem mērķiem, piem., būvlaukumos, rūpniecības uzņē- mumos, darbnīcās un īres īpašumos. Ierīces apraksts Attēls A 1 Stiprinājuma skava 2 Patronfiltrs 3 Pludiņš 4 Sūkšanas galviņa 5 Sūkšanas šļūtene ar līkumu 6 Līkuma kabeļu āķis/ kontaktligzda 7 Šļūtenes/ kabeļa turētājs 8 Nešanas rokturis 9 Sūkšanas galvas fiksators 10 Netīrumu tvertne 11 Vadības ritenis 12 Šasija 13 Grīdas sprausla 14 Sūkšanas īscaurule 15 Galvenais slēdzis 16 Iesūkšanas caurule 17 Turētājs (šaurs) 18 Turētājs (plats) 19 Tīkla kabelis 20 Datu plāksnīte Sagatavošana

1. Izpakojiet ierīci un salieciet piederumus.

Attēls B Ekspluatācijas uzsākšana

Smalko putekļu iekļūšanas bīstamība Sūkšanas dzinēja bojājuma apdraudējums. Sūcot nekad izņemiet patronfiltru. Sausā sūkšana ● Uzsūcot smalkus putekļus, papildus iespējams iz- mantot papīra filtra maisiņu. ● Pārejot no mitrās uz sauso sūkšanu, mitro patron- filtru vispirms jāizžāvē vai jānomaina pret sausu pat- ronfiltru. Papīra filtra maisiņa uzstādīšana

1. Atbloķējiet un noņemiet sūkšanas galviņu.

2. Uzlieciet papīra filtra maisiņu.

3. Uzlieciet un nofiksējiet sūkšanas galviņu.

Mitrā sūkšana Gumijas atloču iekļaušana

1. Demontējiet suku svītru.

2. Iekļaujiet gumijas atloces.

• Norādījum Gumijas atloču strukturētajai pusei jābūt pavērstai uz āru. Vispārīgas norādes p. 44
• Apkārtējās vides aizsardzība p. 44
• Noteikumiem atbilstoša lietošana p. 44
• Ierīces apraksts p. 44
• Sagatavošana p. 44
• Ekspluatācijas uzsākšana p. 44
• Apkalpošana p. 45
• Transportēšana p. 45
• Uzglabāšana p. 45
• Kopšana un apkope p. 45
• Palīdzība traucējumu gadījumā p. 45
• Garantija p. 45
• Piederumi un rezerves daļas p. 45
• ES atbilstības deklarācija p. 46
• Tehniskie dati Latviešu 45 Papīra filtra maisiņa izņemšana ● Uzsūcot mitrus netīrumus, papīra filtra maisiņš vien- mēr ir jāizņem. Apkalpošana Ierīces ieslēgšana p. 46

1. Iespraust tīkla spraudni.

2. Ar galveno slēdzi ieslēgt ierīci.

Tīrīšanas darbības režīms

Netīrumu tvertnes iztukšošana ● Iesūkšanas kanāls ir aprīkots ar pludiņu. ● Sūkšanas plūsma tiek pārtraukta, kad tvertnē tiek sasniegts maksimālais pieļaujamais netīrā ūdens lī- menis.

1. Izslēdziet ierīci ar galveno slēdzi.

2. Atbloķējiet un noņemiet sūkšanas galviņu.

1. Izslēdziet ierīci ar galveno slēdzi.

2. Atvienojiet tīkla spraudni.

Pēc katras lietošanas

1. Iztukšojiet netīrumu tvertni.

2. Ierīci no iekšpuses un ārpuses nosūciet un notīriet

ar mitru lupatiņu. Ierīces uzglabāšana

1. Sūkšanas caurules, sūkšanas šļūteni un tīkla kabeli

uzglabājiet atbilstoši attēlam. Attēls E

2. Novietojiet ierīci sausā telpā un nodrošiniet pret ne-

autorizētu lietošanu. Transportēšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru.

1. Ierīci transportēt atbilstoši attēlam.

2. Pārvadājot transportlīdzekļos, nodrošiniet ierīci pret

slīdēšanu un apgāšanos atbilstoši attiecīgajām spē- kā esošajām direktīvām. Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru. Ierīci drīkst uzglabāt tikai iekštelpās. Kopšana un apkope BĪSTAMI Strāvas sitiena bīstamība Iespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci. Atvienojiet tīkla spraudni. Patronfiltra nomaiņa

1. Atbloķējiet un noņemiet sūkšanas galviņu.

2. Pagrieziet sūkšanas galvu par 180 ° un nolieciet.

3. Atbloķēt stiprinājuma skavu.

6. Ievietot stiprinājuma skavu un noslēgt to.

7. Uzlieciet un nofiksējiet sūkšanas galviņu.

Palīdzība traucējumu gadījumā BĪSTAMI Strāvas sitiena bīstamība Iespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci. Atvienojiet tīkla spraudni. Sūkšanas turbīna nedarbojas

2. Pārbaudīt ierīces tīkla kabeli un tīkla spraudni.

3. Ieslēdziet ierīci.

Sūkšanas turbīna darbojas, bet ierīce nesūc Pludiņš noslēdz iesūkšanas kanālu

1. Iztukšojiet netīrumu tvertni.

Samazinās sūkšanas jauda

Putekļu noplūde sūkšanas laikā

1. Pārbaudiet patronfiltra pareizu ievietošanas pozīci-

Klientu apkalpošanas dienests Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpošanas dienestam. Garantija Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņē- muma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs no- vērsīsim bez maksas, ja to cēlonis būs materiāla vai ra- žošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvā- kajā pilnvarotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē) Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sa- daļā "Lejupielādes". Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.46 Latviešu ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Mitrās un sausās sūkšanas putekļsūcējs Tips: 1.428-xxx Attiecīgās ES direktīvas 2006/42/EK (+2009/127/EK) 2011/65/ES 2014/30/ES Piemērotie saskaņotie standarti EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Piemērotie valsts standarti

Parakstītāji rīkojas vadī bas vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Winnenden, 2020/10/01 Tehniskie dati Paturētas tiesības uz tehniskajām izmaiņām. Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser NT 20/1 Me Classic NT 30/1 Me Classic NT 38/1 Me Classic Strāvas pieslēgums Tīkla spriegums V 220-240 220-240 220-240 Fāze ~111 Tīkla frekvence Hz 50-60 50-60 50-60 Drošinātāja veids IPX4 IPX4 IPX4 Aizsardzības klase IIIIII Nominālā jauda W 1300 1300 1300 Maksimālā jauda W 1500 1500 1500 Ierīces veiktspējas dati Tvertnes saturs l192836 Šķidruma uzpildes daudzums l 12 21 29 Gaisa apjoms (maks.) l/s 59 59 59 Vakuuma vērtība (maks.) kPa (mbar) 22,7 (227) 22,7 (227) 22,7 (227) Izmēri un svars Raksturīgais ekspluatācijas svars kg 7,2 7,8 8,4 Garums x platums x augstums mm 380 x 365 x 520 380 x 365 x 640 380 x 365 x 735 Sūkšanas šļūtenes diametrs mm 35 35 35 Vides nosacījumi Vides temperatūra (maks.) °C +40 +40 +40 Aprēķinātās vērtības saskaņā ar EN 60335-2-69 Trokšņa spiediena līmenis L

dB(A)111 Roku-plaukstu vibrācijas vērtība m/s

<2,5 <2,5 <2,5 Nedrošības faktors K m/s

Tīkla kabelis Tīkla kabeļa tips mm
