LIETOŠANAS INSTRUKCIJA IVR 35202 Sc Me Kärcher

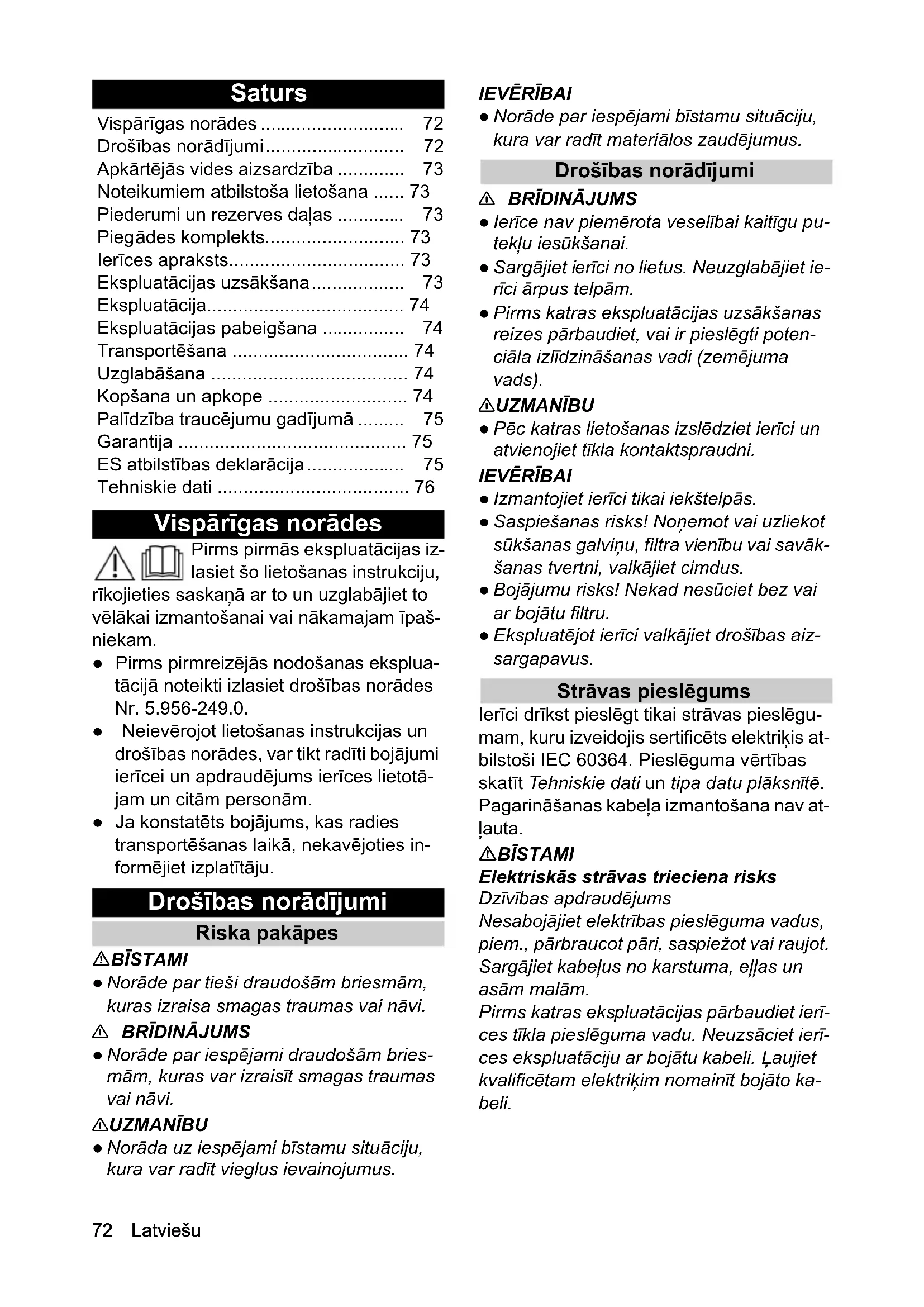

3 x 1,5 Osa number (EU) 9.979-874.0 Kaabli pikkus m 6,072 Latviešu Saturs Vispārīgas norādes Pirms pirmās ekspluatācijas iz- lasiet šo lietošanas instrukciju, rīkojieties saskaņā ar to un uzglabājiet to vēlākai izmantošanai vai nākamajam īpaš- niekam. ● Pirms pirmreizējās nodošanas eksplua- tācijā noteikti izlasiet drošības norādes Nr. 5.956-249.0. ● Neievērojot lietošanas instrukcijas un drošības norādes, var tikt radīti bojājumi ierīcei un apdraudējums ierīces lietotā- jam un citām personām. ● Ja konstatēts bojājums, kas radies transportēšanas laikā, nekavējoties in- formējiet izplatītāju. Drošības norādījumi Riska pakāpes BĪSTAMI ● Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

● Norāde par iespējami draudošām bries- mām, kuras var izraisīt smagas traumas vai nāvi. 몇 UZMANĪBU ● Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

● Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus. Drošības norādījumi

● Ierīce nav piemērota veselībai kaitīgu pu- tekļu iesūkšanai. ● Sargājiet ierīci no lietus. Neuzglabājiet ie- rīci ārpus telpām. ● Pirms katras ekspluatācijas uzsākšanas reizes pārbaudiet, vai ir pieslēgti poten- ciāla izlīdzināšanas vadi (zemējuma vads). 몇 UZMANĪBU ● Pēc katras lietošanas izslēdziet ierīci un atvienojiet tīkla kontaktspraudni.

• ● Izmantojiet ierīci tikai iekštelpās. ● Saspiešanas risks! Noņemot vai uzliekot sūkšanas galviņu, filtra vienību vai savāk- šanas tvertni, valkājiet cimdus. ● Bojājumu risks! Nekad nesūciet bez vai ar bojātu filtru. ● Ekspluatējot ierīci valkājiet drošības aiz- sargapavus. Strāvas pieslēgums Ierīci drīkst pieslēgt tikai strāvas pieslēgu- mam, kuru izveidojis sertificēts elektriķis at- bilstoši IEC 60364. Pieslēguma vērtības skatīt Tehniskie dati un tipa datu plāksnītē. Pagarināšanas kabeļa izmantošana nav at- ļauta. BĪSTAMI Elektriskās strāvas trieciena risks Dzīvības apdraudējums Nesabojājiet elektrības pieslēguma vadus, piem., pārbraucot pāri, saspiežot vai raujot. Sargājiet kabeļus no karstuma, eļļas un asām malām. Pirms katras ekspluatācijas pārbaudiet ierī- ces tīkla pieslēguma vadu. Neuzsāciet ierī- ces ekspluatāciju ar bojātu kabeli. Ļaujiet kvalificētam elektriķim nomainīt bojāto ka- beli. Vispārīgas norādes p. 72
• Drošības norādījumi p. 72
• Apkārtējās vides aizsardzība p. 73
• Noteikumiem atbilstoša lietošana p. 73
• Piederumi un rezerves daļas p. 73
• Pieg ādes komplekts p. 73
• Ierīces apraksts p. 73
• Ekspluatācijas uzsākšana p. 73
• Ekspluatācija p. 74
• Ekspluatācijas pabeigšana p. 74
• Transportēšana p. 74
• Uzglabāšana p. 74
• Kopšana un apkope p. 74
• Palīdzība traucējumu gadījumā p. 75
• Garantija p. 75
• ES atbilstības deklarācija p. 75
• Tehniskie dati Latviešu 73 Rīcība ārkārtas situācijā BĪSTAMI Savainošanās un bojājumu draudi iesū- cot uzliesmojošus materiālus, īssavie- nojuma gadījumā vai pie citām elektroniskām kļūdām Veselībai bīstamu gāzu ieelpošanas risks, elektriskās strāvas trieciena risks, apdegu- mu risks. Ārkārtas situācijā izslēdziet ierīci un atvie- nojiet tīkla spraudni. Apkārtējās vides aizsardzība Iepakojuma materiāli ir atkārtoti pār- strādājami. Lūdzu, atbrīvojieties no ie- pakojuma videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus mate- riālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri ne- atbilstošas apstrādes vai nepareizas utili- zācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkār- tējai videi. Tomēr šīs sastāvdaļas ir nepie- ciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedr īkst izmest kopā ar sadzīves atkritumiem. Informācija par sastāvdaļām (REACH) Pašreizējo informāciju par sastāvvielām at- radīsiet: www.kaercher.de/REACH Noteikumiem atbilstoša lietošana p. 76

Veselībai kaitīgu putekļu ieelpošana Kaitējums veselībai Neizmantojiet ierīci veselībai bīstamu pu- tekļu uzsūkšanai.

Paaugstināta gaisa mitruma radīts īssa- vienojums Ierīces bojājums Izmantojiet ierīci tikai iekštelpās. Ierīce ir paredzēta: ● neuzliesmojošu un nesprāgstošu vielu iesūkšanai; ● putekļu un rupju netīrumu iesūkšanai; ● industriālai ekspluatācijai, piemēram,no- liktavu un ražošanas zonās; ● izmantošanai komerciāliem mērķiem, piemēram, viesnīcās, skolās, slimnīcās, rūpnīcās, veikalos, birojos un izīrēšanas biznesā. Jebkāda cita veida ekspluatācija tiek uz- skatīta par neatbilstošu. Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un ori- ģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes komplekts Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Transportēšanas bojājumu gadījumā, lū- dzu, informējiet savu izplatītāju. Ierīces apraksts Attēlus skatiet grafika lappusē Attēls A 1 Savākšanas tvertne 2 Savākšanas tvertnes sviras nolaišana 3 Sūkšanas šļūtenes pieslēgums 4 Stumšanas rokturis 5 Ierīces slēdzis 6 Tīkla kabelis 7 Sūkšanas galvas fiksators 8 Kabatas filtrs 9 Filtra tīrīšanas rokturis 10 Savākšanas tvertnes sviras nolaišana 11 Piederumu turētājs 12 Šasija 13 Vadības riteņi ar stāvbremzi Ekspluatācijas uzsākšana Attēlus skatiet grafiku lappusēs

1. Novietot ierīci darba pozīcijā.

2. Ja nepieciešams ierīci nodrošināt ar

3. Pārliecinieties, ka sūkšanas galviņa ir

4. Iespraudiet sūkšanas šļūteni sūkšanas

šļūtenes pieslēgumā. Attēls B

5. Iesūkšanas šļūtenei uzspraust vēlamo

piederumu.74 Latviešu Ekspluatācija

1. Iespraudiet tīkla spraudni kontaktligzdā.

2. Ieslēdziet ierīci ar ierīces slēdzi.

Attēls C Slēdzim ir vairākas pārslēgšanas pakā- pes: 0 Ierīce ir izslēgta. 1 Ir ieslēgts 1. motors. 2 Ir ieslēgts 1. un 2. motors.

Ekspluatācija ar vienu motoru Piedziņas motora bojājumu draudi Pārslēdziet slēdža pakāpi uz atpakaļu. Iekārtu vienmēr darbināt 2. pakāpē

3. Sākas sūkšanas process.

Putekļu filtra tīrīšana Attēlus skatiet grafiku lappusēs Norādījum Regulāri iztīriet filtru, lai nezaudētu sūkša- nas jaudu. Attēls D

1. Pārvietojiet filtra tīrīšanas rokturi vairā-

kas reizes uz priekšu un atpakaļ, lai no- tīrītu filtru. Savākšanas tvertnes iztukšošana

1. Izslēdziet ierīci un atvienojiet no strāvas

2. Iztīriet putekļu filtru.

3. Savākšanas tvertni nolaist, nospiežot

4. Izvilkt savākšanas tvertni no ierīces.

5. Iztukšot savākšanas tvertni utilizācijas

6. Saturu utilizējiet vai atkārtoti izmantojiet

atbilstoši likumā paredzētajiem noteiku- miem. Norādījum Pārvietojiet savākšanas tvertni tikai uz ri- tentiņiem. Šim nolūkam neizmantojiet celtni vai,piemēram, autoiekrāvēju. Sūkšanas galviņas noņemšana Attēlus skatiet grafiku lappusēs

1. Izslēgt ierīci un atvienot no strāvas tīkla.

2. Atvērt sūkšanas galviņas fiksāciju.

3. Sūkšanas galviņu noņemt un nolikt sā-

ņus. Ekspluatācijas pabeigšana

1. Izslēdziet ierīci ar iesl./izsl. slēdzi

2. Iztukšot un iztīrīt savākšanas tvertni.

3. Demontēt piederumus un nepieciešamī-

bas gadījumā iztīrīt un nožāvēt. Transportēšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot un uzglabājot ņemiet vērā ie- rīces svaru.

1. Pārvadājot transportlīdzekļos, nodroši-

niet ierīci pret slīdēšanu un apgāšanos atbilstīgi spēkā esošajām vadlīnijām. Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot un uzglabājot ņemiet vērā ie- rīces svaru.

1. Ierīci uzglabāt tikai iekštelpās.

lu ļaut izskalota ar piemērotu šķidrumu un izžāvēt.

2. Regulāri pārbaudīt, vai nav bijāts kabatu

filtrs. Bojājumu gadījumā, kabatu filtru nomainīt. Kabatas filtra nomaiņa Attēls H 1 Skrūves 2 Stiprinājuma gredzens 3 Kabatas filtrs 4 Tīrīšanas palīgierīce

1. Noņemt sūkšanas galviņu.

3. Izskrūvējiet skrūves un demontējiet tīrī-

4. Atskrūvējiet stiprinājuma gredzena

5. Noņemiet kabatas filtru.Latviešu 75

6. Ievietojiet jaunu kabatas filtru.

Uzstādot pārliecinieties, ka filtra ieliktņa mēlīte ir iestiprināta vārpstā. Attēls J

7. Uzlieciet stiprinājuma gredzenu un pie-

8. Uzstādiet tīrīšanas palīgierīci un pie-

skrūvējiet to. Palīdzība traucējumu gadījumā BĪSTAMI Savainošanās risks Draudi, ko dara ierīces neapzināta iedarbi- nāšana un strāvas trieciena draudi Pirms jebkuru darbu veikšanas pie ierīces izslēdziet ierīci un atvienojiet tīkla spraudni. Visas pārbaudes un darbus pie elektriskām daļām ir jāveic speciālistam. Nav iespējams iedarbināt motoru (sūk- šanas turbīna) Nav elektriskā sprieguma Pārbaudīt kontaktligzdu un strāvas pa- deves drošinātāju. Pārbaudīt ierīces tīkla kabeli un tīkla spraudni. Klientu apkalpošanas dienests Ja traucējumu nav iespējams novērst, to nepieciešams pārbaudīt klientu apkalpoša- nas dienestam. Garantija Katrā valstī ir spēkā mūsu atbildīgā tirdz- niecības uzņēmuma izdotie garantijas no- sacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs no- vērsīsim bez maksas, ja to cēlonis būs ma- teriāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumen- tu vērsieties pie tirgotāja vai tuvākajā piln- varotajā klientu apkalpošanas centrā. (Adresi skatīt aizmugurē) Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tī- mekļa vietnes servisa sadaļā "Lejupielā- des". ES atbilstības deklarācija Ar šo mēs apliecinām, ka turpmāk minētais produkts atbilst attiecīgajiem direktīvu un regulu noteikumiem. Veicot ar mums nesa- skaņotas izmaiņas produkta uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Sausās sūkšanas putekļsūcējs Tips: 9.986-xxx Direktīvas un regulas 2006/42/EK (+2009/127/EK) 2011/65/ES 2014/30/ES Piemērotie saskaņotie standarti EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-69

Nosaukums un adrese Pilnvarotais sagatavot dokumentāciju: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Vācija) Tālrunis: +49 7171 94888-0 Fakss: +49 7171 94888-528 Valdštatene, 2024/07/01 Parakstītāji rīkojas vadības vārdā un ar tās pilnvarojumu. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Vācija)

lr.: +49 7171 94888-0 Fakss: +49 7171 94888-52876 Latviešu Tehniskie dati Paturētas tiesības uz tehniskajām izmai- ņām. IVR 35/20-2 Sc Me Elektrības pieslēgums Tīkla spriegums V 220-240 Fāze ~ 1 Tīkla frekvence Hz 50-60 Drošinātāja veids IPX4 Aizsardzības klase I Jauda W 2000 Tīkla drošinātājs (inertais) A 16 Izmēri un svars Raksturīgais ekspluatācijas svars kg 50 Garums x platums x augstums mm 740 x 580 x 1105 Vides nosacījumi Vides temperatūra °C +40 Ierīces veiktspējas dati Tvertnes saturs l 35 Gaisa daudzums l/s 2 x 50 Zemspiediens kPa (mbar) 22 (220) Sūkšanas šļūtenes nominālais izmērs DN50 Aprēķinātās vērtības saskaņā ar EN 60335-2-69 Roku-plaukstu vibrācijas vērtība m/s

< 2,5 Nedrošības faktors K m/s

0,2 Trokšņa spiediena līmenis L

dB(A) 70 Nedrošības faktors K
