LIETOŠANAS INSTRUKCIJA KG56NQWF0N SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 380

1.1 Būtiska informācija 380

1.1.1 Mérkis 380

1.2 Simbolu skaidrojums....380

1.2.1 Bīstamības līmeni 380

1.2.2 Bīstamības simboli 380

1.2.3 Brīdinājumu struktūra 381

1.2.4 Vispārīgie simboli....381

Drošība....382

2.1 Vispārējie drošības norādījumi 382

2.1.1 Visām mājsaimniecības ierīcēm.... 382

Piederumi un palīglīdzekli 383

Remonts 384

4.1 Durvju blīvslēga nomaina.... 384

4.1.1 Durvju blīvslēga nonemšana.... 384

4.1.2 Durvju blīvslēga uzstādīšana 384

4.2 Durvju roktura nomaina.... 387

4.2.1 Durvju roktura nonemšana.... 387

4.2.2 Durvju roktura uzstādīsana 387

4.3 Durvju augšējās viras nomaiņa.... 388

4.3.1 Durvju augšējās viras nonemšana.... 388

4.3.2 Durvju augšējās viras uzstādīšana 389

4.4 Durvju augšējās viras nomaina (durvis ar displeju) 390

4.4.1 Durvju augšējās viras noņemšana.... 390

4.4.2 Durvju augšējās viras uzstādīšana 391

4.5 Durvju vidējās viras nomaina.... 392

4.5.1 Durvju vidējās viras nonemšana.... 392

4.5.2 Durvju vidējās viras uzstādīšana.... 392

4.6 Durvju apakšējās viras nomaiņa 393

4.6.1 Durvju apakšējās viras nonemšana.... 393

4.6.2 Durvju apakšējās viras uzstādīšana 393

4.7 Plaukta nomaiņa.... 394

4.7.1 Plaukta iznemšana.... 394

4.7.2 Plaukta uzstādīšana.... 394

4.8 Pudeļu plaukta nomaiņa 395

4.8.1 Pudeļu plaukta izņemšana 395

4.8.2 Pudeļu plaukta uzstādīšana 395

4.9 Durvju plaukta nomaina.... 396

4.9.1 Durvju plaukta nonemšana.... 396

4.9.2 Durvju plaukta uzstādīšana 396

4.10 Regulējamā durvju plaukta nomaina.... 397

4.10.1 Regulējamā durvju plaukta noņemšana 397

4.10.2 Regulējamā durvju plaukta uzstādīšana.... 397

4.11 Saldētās partikas tvertnes nomaiņa.... 398

4.11.1 Saldētās pārtikas tvertnes izņemšana.... 398

4.11.2 Saldētās pārtikas tvertnes uzstādīšana.... 398

4.12 Tvertnes nomaina 399

4.12.2 Tvertnes uzstādīšana 399

4.13 Izvelkamās tvertnes nomaina.... 400

4.13.1 Izvelkamās tvertnes izņemšana.... 400

4.13.2 Izvelkamās tvertnes uzstādīšana....400

4.14 LED starmeša nomaina 401

4.14.1 LED starmeša nonemšana.... 401

4.14.2 LED starmeša uzstādīšana 401

4.15 Augšējā LED gaismekļa nomaiņa.... 402

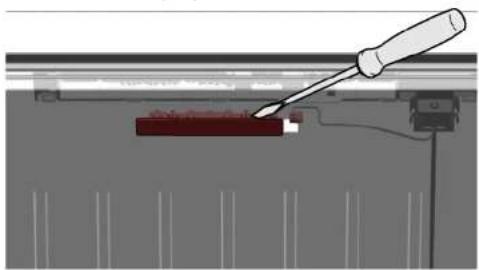

4.15.1 LED gaismekla nonemšana.... 402

4.15.2 Augšējā LED gaismekļa uzstādīšana.... 403

4.16 Sānu LED apgaismes joslas nomaiņa 404

4.16.1 Sānu LED apgaismes joslas nonemšana 404

4.16.2 Sānu LED apgaismes joslas uzstādīšana.... 405

4.17 LED starmeša nomaiņa 406

4.17.1 LED starmeša nonemšana.... 406

4.17.2 LED starmeša uzstādīšana 407

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Plakanais skrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]
Ipašs darbarīks[00342180]
Piesūceknis[00342224]	∅50 mm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanais skrūvgriezis	Izmērs:10 mm x 1,6 mm x 200 mm

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura noņemšana

1. Nonemiet abu skrūvju vācīnus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS Smaga liellizmēra ierīce! Muguras un muskuļu savainojumi ► lerīces durvis drīkst nonem ► lerīce ir jāpārvieto divatā. ► Ir jāizmanto tikai piemēroti

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.

4.3.1 Durvju augšējās viras noņemšana

1. Nolieciet ierīci uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Pagrieziet viras pârsegu (3).
4. Nonemiet augšējās viras pārsegu (4).
5. Izskrūvējiet abas skrūves (5).
6. Nonemiet augšējo viru (6).

Augšējā vira ir nonemta.

4.3.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BISTAMI Elektrotrieciena risks spriegum Dzivības apdraudējums nepareiza: ► Elektriskās dajas ir jāremor ► Pēc remonta ierīces drošīb VDE 0701 vai valsts noteik BISTAMI Elektrotrieciena risks, ko rada s Nāvējošs elektrotrieciens ► Atvienojet iekārtas no strāv labošanas sākšanas.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

4.4.1 Durvju augšējās viras nonemšana

1. Nolieciet ierīci uz aizmugures.

1. 1. Noņemiet augšējās viras pārsegu (1).

2. Nonemiet kabela kārbas vāku (2).

3. Atvienojiet elektriskos savienojumus (3).
4. Izskrūvējiet zemētājsavienojuma skrūvi (4).
5. Nonemiet kabela aizsargu (5).
6. Izskrūvējiet skrūvi (6).

Augšējā vira ir noņemta.

4.4.2 Durvju augšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju vidējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.
√ Durvju augšējā vira ir nonemta.

4.5.1 Durvju vidējās viras nonemšana

▶ 1. Nonemiet ledusskapja nodalijuma durvis (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet vidējo viru (3).

→ Vidējā vira ir noņemta.

4.5.2 Durvju vidējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRĪDINĀJUMS Smaga liellizmēra lerīce! Muguras un muskuļu savainojumi ► lerīces durvis drīkst nonem ► lerīce ir jāpārvieto divatā. ► Ir jāizmanto tikai piemēroti

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ Augšējā vira ir nonemta.
√ Vidējā vira ir nonemta.

4.6.1 Durvju apakšējās viras noņemšana

1. Nonemiet saldētavas nodalījuma durvis (1).
2. Izskrūvējiet skrūvi (2).
3. Pagrieziet apakšējo viru uz āru (3).
4. Nonemiet apakšējo viru (4)

Durvju apakšējā vira ir nonemta.

4.6.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.7.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Pudeļu plaukta nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Pudeļu plaukta izņemšana

- Izvelciet pudeļu plauktu.

Pudeļu plaukts ir izņemts.

4.8.2 Pudeļu plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.9.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Regulējamā durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.10.1 Regulējamā durvju plaukta noņemšana

- Bīdiet augstumā regulējamo durvju plauktu uz augšu, līdz tas ir atbrīvots no turētāja.

Regulējamais durvju plaukts ir noņemts.

4.10.2 Regulējamā durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.11.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.2 Tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.13 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.13.1 Izvelkamās tvertnes izņemšana

4.13.2 Izvelkamās tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.14 LED starmeša nomaina

Speciāli rīki:

İpašs darbarīks [00342180]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli dríkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīla elektrotrieciena dēl

Elektriskās daļas ir jāremontē kvalificētam elektrikim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.14.1 LED starmeša nonemšana

1. Izvelciet LED starmeti ar īpašo darbarīku (1).

4.14.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.15 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

4.15.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.15.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.16 Sānu LED apgaismes joslas nomaina

Speciāli rīki:

Piesüceknis ∅50 mm [00342224]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli dríkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehniķis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīla elektrotrieciena dēl

Elektriskās daļas ir jāremontē kvalificētam elektrikim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZIGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt iznemtiem.

4.16.1 Sānu LED apgaismes joslas noņemšana

1. Uzspiediet piesücekni uz sānu LED apgaismes joslas augšējās trešdaļas.

1. Piesūcekni kopā ar sānu LED apgaismes joslu pagriežot pavelciet uz priekšu.

Sānu LED apgaismes josla ir nonemta.

4.16.2 Sānu LED apgaismes joslas uzstādīšana

1. Izveidojiet sānu LED apgaismes joslas elektriskos savienojumus.
2. Nostipriniet sānu LED apgaismes joslu vietā nodalījuma sienā (ākiem ir jānoklikšk).
   Sānu LED apgaismes josla ir uzstādīta.

Remonts

4.17 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli dríkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

Elektriskās dalas ir järemontē kvalificētam elektrikim.
Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malasi

Grieztas brüces

Lietojiet aizsargcimdus

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

1. Atbrīvojiet LED starmeša pārsegu.

0 N/A/58

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.17.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
