LIETOŠANAS INSTRUKCIJA RBC52SB RYOBI

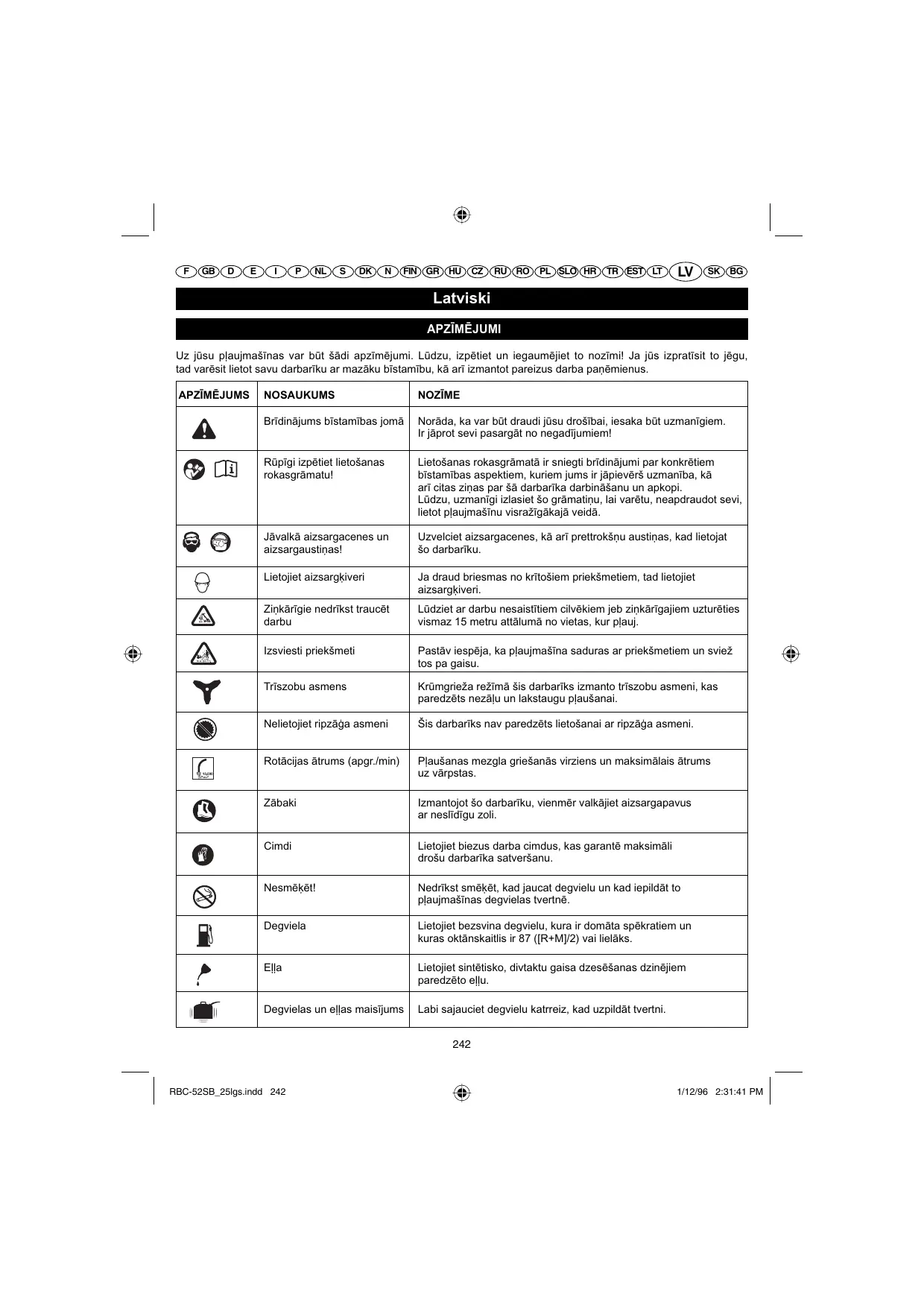

Uz jūsu pļaujmašīnas var būt šādi apzīmējumi. Lūdzu, izpētiet un iegaumējiet to nozīmi! Ja jūs izpratīsit to jēgu, tad varēsit lietot savu darbarīku ar mazāku bīstamību, kā arī izmantot pareizus darba paņēmienus.

NOSAUKUMS NOZĪME Brīdinājums bīstamības jomā Norāda, ka var būt draudi jūsu drošībai, iesaka būt uzmanīgiem. Ir jāprot sevi pasargāt no negadījumiem! Rūpīgi izpētiet lietošanas rokasgrāmatu! Lietošanas rokasgrāmatā ir sniegti brīdinājumi par konkrētiem bīstamības aspektiem, kuriem jums ir jāpievērš uzmanība, kā arī citas ziņas par šā darbarīka darbināšanu un apkopi. Lūdzu, uzmanīgi izlasiet šo grāmatiņu, lai varētu, neapdraudot sevi, lietot pļaujmašīnu visražīgākajā veidā. Jāvalkā aizsargacenes un aizsargaustiņas! Uzvelciet aizsargacenes, kā arī prettrokšņu austiņas, kad lietojat šo darbarīku. Lietojiet aizsargķiveri Ja draud briesmas no krītošiem priekšmetiem, tad lietojiet aizsargķiveri. Ziņkārīgie nedrīkst traucēt darbu Lūdziet ar darbu nesaistītiem cilvēkiem jeb ziņkārīgajiem uzturēties vismaz 15 metru attālumā no vietas, kur pļauj. Izsviesti priekšmeti Pastāv iespēja, ka pļaujmašīna saduras ar priekšmetiem un sviež tos pa gaisu. Trīszobu asmens Krūmgrieža režīmā šis darbarīks izmanto trīszobu asmeni, kas paredzēts nezāļu un lakstaugu pļaušanai. Nelietojiet ripzāģa asmeni Šis darbarīks nav paredzēts lietošanai ar ripzāģa asmeni. Rotācijas ātrums (apgr./min) Pļaušanas mezgla griešanās virziens un maksimālais ātrums uz vārpstas. Zābaki Izmantojot šo darbarīku, vienmēr valkājiet aizsargapavus ar neslīdīgu zoli. Cimdi Lietojiet biezus darba cimdus, kas garantē maksimāli drošu darbarīka satveršanu. Nesmēķēt! Nedrīkst smēķēt, kad jaucat degvielu un kad iepildāt to pļaujmašīnas degvielas tvertnē. Degviela Lietojiet bezsvina degvielu, kura ir domāta spēkratiem un kuras oktānskaitlis ir 87 ([R+M]/2) vai lielāks. Eļļa Lietojiet sintētisko, divtaktu gaisa dzesēšanas dzinējiem paredzēto eļļu. Degvielas un eļļas maisījums Labi sajauciet degvielu katrreiz, kad uzpildāt tvertni.

Uz jūsu pļaujmašīnas var būt šādi apzīmējumi. Lūdzu, izpētiet un iegaumējiet to nozīmi! Ja jūs izpratīsit to jēgu, tad varēsit lietot savu darbarīku ar mazāku bīstamību, kā arī izmantot pareizus darba paņēmienus.

NOSAUKUMS NOZĪME Astoņas reizes saspiediet sākumuzpildes pūsli. Darbarīks atbilst visām normām ES valstī, kurā tas ir iegādāts. Paldies, ka iegādājāties “Ryobi” izstrādājumu!

Rokas pļaujmašīna / krūmgriezis ir projektēts un izgatavots saskaņā ar Ryobi augstajiem kvalitātes kritērijiem, tādēļ tas kalpos kā uzticams, drošs un viegli lietojams darbarīks. Ja to pareizi kopsiet, tad pārliecināsieties, ka šis izturīgais un ražīgais darbarīks kalpos daudzus gadus.

Lai samazinātu iespēju savainoties, ir kārtīgi jāizlasa un jāizprot šī lietošanas rokasgrāmata.

Nesāciet lietot šo rīku, kad vēl neesat kārtīgi izlasījis un sapratis visus norādījumus par lietošanu un bīstamības novēršanu, kas ir ietverti šajā rokasgrāmatā! Norādījumu neievērošana var izraisīt negadījumus, piemēram, aizdegšanos, elektriskās strāvas triecienu, smagus savainojumus cilvēkiem. Saglabājiet arī turpmāk šo instrukciju un palaikam ieskatieties tajā, lai varētu strādāt, neapdraudot sevi, kā arī neliedziet šo informāciju citiem ierīces lietotājiem.

Lai strādājot neradītu bīstamas situācijas, pirms rokas plaujmašīnas / krūmgrieža lietošanas jums ir jāizlasa un jāievēro visi šeit sniegtie norādījumi. Ņemiet vērā šos padomus par drošību. Šeit sniegto drošības norādījumu neievērošanas gadījumā ir iespējamas smagas traumas. Nepieļaujiet, ka šo rīku lieto bērni vai cilvēki, kam trūkst pieredzes. Nedrīkst iedarbināt dzinēju noslēgtā vai slikti vēdināmā telpā, jo izplūdes gāzes var būt nāvējošas. Pirms darbarīka lietošanas novāciet visus iespējamos šķēršļus darba zonā. Aizvāciet akmeņus, stikla gabalus, naglas, metāla vadus, auklas un citus priekšmetus, kuri var ieķerties pļaujamstieples galviņā vai asmenī un kurus darbarīks var izsviest.

Uzvelciet aizsargacenes, kā arī prettrokšņu austiņas, kad lietojat šo darbarīku. Valkājiet garas un biezas bikses, zābakus un darba cimdus. Nedrīkst valkāt plandošu apģērbu, īsbikses un rotaslietas, nedrīkst strādāt basām kājām. Ja jums ir gari mati, sasieniet tos, lai tie nekarātos zemāk par pleciem un nevarētu ieķerties pļaujmašīnas kustīgajās daļās. Neļaujiet bērniem, ar darbu nesaistītiem cilvēkiem un dzīvniekiem uzturēties tuvāk nekā 15 metru attālumā no vietas, kur strādājat. Nestrādājiet ar šo rīku, ja esat stipri noguris, apslimis, lietojis alkoholiskus dzērienus vai narkotikas vai ja lietojat zāles. Nelietojiet šo rīku, ja vieta nav pietiekami labi apgaismota, lai varētu strādāt. Stāviet stabili un līdzsvaroti. Stāviet stingri uz savām kājām, nesniedzieties ar rokām pārāk tālu. Tādējādi jūs izvairīsities no krišanas un saskaršanās ar karstām rīka daļām. Netuviniet nevienu sava ķermeņa daļu šā rīka kustīgajām daļām! Turiet rokas atstatu no izplūdes caurules un no rokas pļaujmašīnas / krūmgrieža cilindra, jo šīs daļas darbarīka lietošanas laikā stipri sakarst. Kad grasāties veikt darbarīka regulēšanu vai labošanu, ir jāizslēdz dzinējs un jāatvieno aizdedzes sveces vads (izņemot gadījumus, kad regulējat karburatoru). Pirms darba sākšanas vienmēr pārliecinieties, ka visas rīka daļas ir labi pieskrūvētas, nav notikusi degvielas noplūde u.tml.! Ja kāda daļa ir bojāta, tad tā ir jānomaina jau pirms rīka lietošanas. Rīkojieties ļoti piesardzīgi; karburatora regulēšanas laikā stieples galviņa un asmens turpina griezties. Vibrācija, kas rodas, lietojot rokas darbarīku, dažiem cilvēkiem var pastiprināt Reino slimības izpausmes: durstīšanas sajūtu, nejutīgumu un pirkstu ādas bālēšanu (līdzīgi tam, kā mēdz notikt, kad ir auksti).

Ir pieņēmums, ka šīs izpausmes ir izteiktākas tad, ja pastāv iedzimta nosliece uz tām, cilvēks atrodas aukstos vai mitros apstākļos, ievēro kādu īpašu ēšanas režīmu (diētu), lieto tabaku vai ir izveidojis zināma veida strādāšanas paradumus. Pagaidām vēl nav zināms, kāda vibrāciju pakāpe un vibrāciju ietekmes ilgums var pastiprināt šo slimību. Tomēr ir iespējams mazināt vibrāciju iedarbību uz cilvēku, ja ievēro tālāk sniegtos norādījumus. a) Ģērbieties silti, ja laiks ir auksts. Lietodami šo darbarīku, valkājiet aizsargcimdus, lai jūsu plaukstas un delnu locītavas būtu siltumā. Uzskata pat, ka salšana ir viens no galvenajiem cēloņiem, kas palielina Reino slimības izpausmju parādīšanās iespēju. b) Ik palaikam (darba pārtraukumos) ir jāpavingro, lai uzlabotu asinsriti. c) Nestrādājiet bez pārtraukuma un centieties sevi ikdienā pēc iespējas mazāk pakļaut vibrāciju iedarbībai. Ja jums traucē šeit aprakstītās neveselīgās sajūtas, tūlīt pārtrauciet darbu ar rokas pļaujmašīnu un griezieties pie ārsta! Raugieties, lai darbarīks būtu labā darba kārtībā: pārbaudiet, vai visas daļas ir labi pieskrūvētas, un lieciet nomainīt daļas, kas ir sabojājušās. Degvielu ir jājauc un jāglabā tvertnē, kas ir paredzēta benzīnam. Degvielu jauciet un ielejiet zem klajas debess, atstatu no liesmas un dzirkstelēm. Ja degviela izšļakstās, tā ir kārtīgi jānoslauka. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Apstādiniet dzinēju un nogaidiet, lai tas atdziest, kad vēlaties iepildīt degvielu vai noglabāt pļaujmašīnu. Ja gatavojaties vest pļaujmašīnu ar automobili, nogaidiet, līdz dzinējs ir atdzisis, iztukšojiet tvertni un nostipriniet pļaujmašīnu, lai pārvadāšanas laikā tā nevarētu izkustēties.

Ja maināt pļaujamstiepli, tad izmantojiet tikai tādu rezerves daļu, ko ir ieteicis šā rīka ražotājs. Neizmantojiet tās vietā kāda cita veida daļu. Nedrīkst lietot šo rīku, ja vairogs nopļautās zāles atvairīšanai nav uzlikts vai nav labā darba kārtībā. Pļaujmašīna ir cieši jātur aiz abiem rokturiem, kad ar to strādā. Turiet to tā, lai pļaušanas galviņa nebūtu augstāk par jūsu vidukli. Nedrīkst pļaut, turot darbarīku tā, ka pļaušanas galviņa atrodas vairāk nekā 76 centimetrus virs zemes.

Nomainiet pļaušanas galviņu, ja tā ir sasista, saplaisājusi vai kādā citā veidā bojāta. Raugieties, lai stieples galviņa vai asmens ir pareizi un stingri piestiprināts. Ja šo noteikumu neievēro, tad ir iespējamas smagas traumas. Pārliecinieties, vai aizsargelementi, dzensiksnas, vairogs un rokturi ir pareizi, stingri piestiprināti. Pēc motora izslēgšanas ļaujiet asmenim turpināt griešanos biezā zālē vai krūmā, līdz asmens pats apstājas. Krūmgriezi nedrīkst lietot, ja nav pareizi uzstādīts un nostiprināts asmens pārsegs vai arī tas nav darba kārtībā. Uzstādot vai noņemot asmeni, valkājiet biezus cimdus. Lūdzam noteikti apturēt dzinēju un atvienot aizdedzes sveces vadu, kad grasāties atbrīvot asmeni no tajā iesprūdušiem priekšmetiem, nomainīt vai noņemt asmeni. Neaizskariet asmeni un nemēģiniet to apturēt, kad asmens griežas. Asmens var turpināt griezties pēc inerces arī pēc dzinēja apstāšanās un slēdža atlaišanas; pieskaršanās tam var izraisīt smagas traumas. Tādēļ darbarīks rūpīgi kontrolējams līdz pat brīdim, kad asmenis pilnībā apstājas. Ja asmens ir bojāts, tad tas jānomaina. Pirms lietošanas vienmēr pārbaudiet, vai asmens ir pareizi uzstādīts un stingri piestiprināts. Ja šo noteikumu neievēro, tad ir iespējamas smagas traumas. Asmens nomaiņas gadījumā izmantojiet tikai tādu trīszobu asmeni, kas paredzēts jūsu krūmgrieža modelim. Neizmantojiet nevienu citu asmens modeli. Trīszobu asmeņi ir paredzēti tikai nezāļu un lakstaugu griešanai. Darbarīku nedrīkst lietot citiem nolūkiem. Trīszobu asmeni nedrīkst izmantot kociņu zāģēšanai. Lietojot darbarīku ar asmeni, ievērojiet piesardzību. Ja asmens saduras ar priekšmetu, ko tas nespēj nopļaut, tad var izraisīties darbarīka prettrieciens. Šāda saskare var izraisīt pēkšņu asmens apstāšanos, kuras rezultātā darbarīks tiek atgrūsts no priekšmeta, kam tas ir uztriecies. Šāda sadursme var būt visai spēcīga un strauja, liekot lietotājam zaudēt darbarīka vadību.

Prettrieciena cēlonis var būt asmens sadursme ar šķērsli, nosprostošanās vai saliekšanās. Prettrieciena varbūtība ir lielāka tādās vietās, kur ir grūti redzēt, ko pļaujat. Lai varētu strādāt pēc iespējas drošākos apstākļos, nezāles pļaujiet, veicot kustību no labās puses uz kreiso. Šāda kustība palīdz samazināt prettrieciena spēku, ja asmens ceļā gadās kāds priekšmets, piemēram, koka gabals. Pļaujamo augu stumbra diametrs nedrīkst pārsniegt 13 mm. Strādājot ar krūmgriezi, vienmēr lietojiet uzkabi, kuru noregulējiet tā, lai darbs būtu pēc iespējas ērtāks. Darba laikā darbarīks cieši jātur aiz abiem rokturiem. Strādājot turiet asmeni atstatu no sevis un neceliet augstāk par vidukļa līmeni. Darba laikā attālums starp krūmgrieža asmeni un zemi nedrīkst pārsniegt 76 cm. Pirms darbarīka novietošanas glabāšanai vai pirms transportēšanas trīszobu asmenim uzlieciet aizsargu. Pirms darbarīka lietošanas vienmēr noņemiet asmens aizsargu. Ja asmens aizsargs nav noņemts, tad, asmenim sākot griezties, aizsargs var tikt izsviests. 102 dBA 115 dBA

Masa - Bez degvielas un pļaušanas ierīces - Ar asmeni - Ar stieples galviņu Tvertnes ietilpība Pļāvuma plašums Cilindra ietilpība RBC-52SB RBC-40SB Dzinēja maksimālā jauda (pēc ISO 8893) RBC-52SB RBC-40SB Maksimālais griešanās ātrums Dzinēja darbība pie maksimālā griešanās ātruma Dzinēja darbība tukšgaitā Degvielas patēriņš (pēc ISO 8893) pie maksimālās dzinēja jaudas Degvielas īpatnējais patēriņš (pēc ISO 8893) pie maksimālās dzinēja jaudas Vibrācijas līmenis tukšgaitā - kreisais rokturis - labais rokturis 7,2 m/s2 7,5 m/s2 7,52 kg 7,87 kg 7,72 kg 1230 cm3 415 mm 51,7 cm3 40 cm3 1,4 kW / 1,9 HP 1,27 kW / 1,7 HP 10000 apgr./min. 12500 apgr./min. 2250-2750 apgr./min. Sešstūra atslēga M6 Pārnesumiekārtas pārsega atvere Augšējā apmaleņa sprauga Augšējais apmalenis Apakšējais apmalenis Asmens Izliektā paplāksne Paplāksne Asmens stiprinājuma skrūve Pārnesuma iekārtas pārsegs Sveču atslēga Pļaujamstieples galviņa Piedziņas stienis Zāles vairogs Zāles vairoga skrūve Bloķēšanas fiksatori Grope Rokturis Apakšējais balsts Caurules augšējā daļa Akseleratora rokturis Augšējais atloks Karabīnes āķis Uzkabe Ātras atvienošanas slēdzis Nostiprinājuma balsts Maksimāli efektīvā pļaušanas zona Bīstamā pļaušanas zona Slēdzis Sākumuzpildes balons Startera svira Asmens aizsargs Filtrs MONTĒŠANA ROKTURIS (2. zīmējums) 0,85 kg/h

Galveno rokturi (18) uzstādiet uz apakšējā atloka (19), kas piestiprināts pie caurules (20). Piezīme: akseleratora mēlītes slēdzim (21) jābūt uzstādītam pa labi no lietotāja. Augšējo balstu (22) novietojiet uz roktura un ieskrūvējiet četras M5 x 25 skrūves.

Rokturi nostipriniet tādā stāvoklī, lai ar to ērti varat vadīt darbarīku. UZKABES UZSTĀDĪŠANA (3. zīmējums)

Uzkabes karabīni (23) ieāķējiet uzkabes sprādzē (24), kura ir pie caurules augšējās daļas. Uzkabes sprādzi pie caurules noregulējiet tādā stāvoklī, lai ar to būtu ērti un droši strādāt, bet asmens vai stieples galva atrastos 100-300 mm augstumā virs zemes. Piezīme: lai uzkabi viegli atvienotu no darbarīka, strauji atbrīvojiet ātrās atvienošanas fiksatoru (25).

ZĀLES VAIROGA UN ASMENS APVALKA

LIETOŠANA (4. zīmējums) Piezīme: mainot darbarīka lietošanas režīmu (no pļaujmašīnas par krūmgriezi un otrādi), noteikti lietojiet katram režīmam atbilstošu drošības ierīci (asmens pārsegu/zāles vairogu). ASMENS PĀRSEGS (5. zīmējums)

Asmens aizsargu piestipriniet pie stiprinājuma balsta (26), četras skrūves (M5x16) ieliekot montāžas plāksnītē zem asmens aizsarga un tad - stiprinājuma balstā. Ar piegādātā skrūvgrieža palīdzību stingri pieskrūvējiet visas četras skrūves. Piezīme: kad izmantojat stieples galviņu (12), jābūt uzstādītam stieples galviņas aizsargam. ROKAS PĻAUJMAŠĪNAS PĀRVEIDOŠANA PAR KRŪMGRIEZI PĻAUJAMSTIEPLES GALVIŅAS NOŅEMŠANA (6. zīmējums) Sešstūra atslēgu ievietojiet pārnesumiekārtas pārsega atverē un augšējā apmaleņa spraugā. Noņemiet pļaujamstieples galviņu, to griežot pa labi. Atstājot sešstūra atslēgu pārnesumiekārtas pārsega atverē un asmens apmaleņa spraugā, pagrieziet vītņoto piedziņas stieni pa labi un un noņemiet. Noņemiet apakšējo un augšējo apmaleni. Tos saglabājiet, lai varētu uzstādīt asmeni. Atskrūvējiet zāles vairoga skrūvi. Noņemiet zāles vairogu; šim nolūkam nospiediet divus bloķēšanas fiksatorus, vienlaikus vairogu velkot uz leju, lai atvienotu asmens aizsargu. Ievērojiet: pļaujamstieples galviņu un zāles vairogu rūpīgi uzglabājiet, lai vēlāk tos varētu izmantot. ZĀLES VAIROGS (15. zīmējums)

pārsega atverē (2) un augšējā apmaleņa spraugā (3). Asmens stiprinājuma uzgriezni (9) skrūvējiet pa labi, izmantojot sveču atslēgas resnāko daļu, pēc tam uzgriezni noņemiet. Noņemiet paplāksni (8), izliekto paplāksni (5), apakšējo apmaleni (6), asmeni un augšējo apmaleni (4). Saglabājiet augšējo un apakšējo apmaleni, lai varētu uzstādīt pļaujamstieples galviņu. Zāles vairogu (14) piestipriniet pie asmens aizsarga, divus bloķēšanas fiksatorus ievietojot gropēs. Pēc tam ieskrūvējiet zāles vairoga skrūvi, šim nolūkam izmantojot sveču atslēgas skrūvgrieža daļu. Ievērojiet: krūmgrieža detaļas rūpīgi jāuzglabā, lai vēlāk tās varētu izmantot. PĻAUJAMSTIEPLES GALVIŅAS UZSTĀDĪŠANA (6. zīmējums) Augšējo un apakšējo apmaleni ielieciet uz vārpstas, abus pagriežot tādā veidā, lai tie pareizi saslēdzas. Sešstūra atslēgu ievietojiet pārnesumiekārtas pārsega atverē un augšējā apmaleņa spraugā. Vītņotā piedziņas stieņa šaurāko galu (13) uzlieciet uz vārpstas un to pagrieziet pa kreisi. Stingri pieskrūvējiet. Atstājot bloķēšanas asi pārnesumiekārtas pārsega atverē un augšējā apmaleņa spraugā, pļaujamstieples galviņu (12) uzlieciet uz vītņotā piedziņas stieņa platākās daļas un to pagrieziet pa labi. Stingri pieskrūvējiet. Zāles vairogu (14) piestipriniet pie asmens aizsarga, divus bloķēšanas fiksatorus (16) ievietojot gropēs (17). Ar piegādātā skrūvgrieža palīdzību stingri pieskrūvējiet skrūvi.

Pirms regulēšanas darbiem, piemēram, pļaušanas ierīces nomaiņas, noteikti izslēdziet motoru un atvienojiet aizdedzes sveces vadu. Tādēji samazināsiet smagu traumu briesmas. KRŪMGRIEŽA PĀRVEIDOŠANA PAR ROKAS

ASMENS UZSTĀDĪŠANA (7. zīmējums) Augšējo apmaleni uzstādiet uz vārpstas, to pagriežot tādā veidā, lai tas pareizi savienojas ar pārnesumiekārtas pārsegu. ASMENS NOŅEMŠANA (7. zīmējums) Sešstūra atslēgu M6 (1) ievietojiet pārnesumiekārtas

Ievietojiet asmeni augšējā apmalenī. Apakšējo apmaleni uzstādiet uz vārpstas ar izliekto pusi pret asmens caurumu. Tad ielieciet izliekto paplāksni, pēc tam - paplāksni. Ielieciet asmens stiprinājuma uzgriezni, to griežot pa kreisi. Sešstūra atslēgu ievietojiet pārnesumiekārtas pārsega atverē un augšējā apmaleņa spraugā. Stingri uzskrūvējiet asmens stiprinājuma uzgriezni, izmantojot sveču atslēgas resnāko daļu.

Lietojiet tikai tādu sintētisku eļļu, kas domāta divtaktu dzinējiem. Neizmantojiet ne spēkratu dzinēju eļļu, ne arī divtaktu dzinēju eļļu, kas domāta motorlaivām. Iejauciet divtaktu dzinējiem domātu sintētisku eļļu degvielā tā, lai attiecība būtu 30:1. Labi sajauciet degvielu katrreiz, kad uzpildāt tvertni. Degviela ir jāsajauc nelielā daudzumā, nevajadzētu sajaukt degvielu ilgākam laikam nekā vienam mēnesim. Pie tam iesakām jums izmantot tādu divtaktu dzinējiem domātu sintētisku eļļu, kas satur stabilizatoru. LIETOŠANA Ir jāizlasa lietošanas rokasgrāmata un jāievēro brīdinājumi, kā arī padomi par drošību (bīstamības novēršanu).

Jāvalkā aizsargacenes un aizsargaustiņas!

Ar darbu nesaistītiem cilvēkiem, it sevišķi bērniem, kā arī dzīvniekiem ir jāuzturas vismaz 15 metru attālumā no vietas, kur pļauj.

Esiet piesardzīgi, kad rīkojaties ar degvielu, jo tā ļoti viegli var aizdegties! Degvielu jauciet un ielejiet tikai zem klajas debess, atstatu no liesmas un dzirkstelēm. Nedrīkst ieelpot degvielas tvaikus. Cik vien iespējams, nepieskarieties degvielai un eļļai. Īpaši nevēlama ir degvielas un eļļas iešļakstīšanās acīs. Ja degviela vai eļļa tomēr nonāk jums acīs, tūlīt tās izskalojiet ar tīru ūdeni! Ja joprojām jūtat kairinājumu tajās, nekavējoties griezieties pie ārsta. Ja izlīst vai izšļakstās degviela, tā ir uzreiz kārtīgi jānoslauka.

Noteikti apstādiniet dzinēju, kad vēlaties iepildīt degvielu! Nedrīkst uzpildīt tvertni, kad dzinējs strādā un ja tas vēl nav atdzisis. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Nesmēķējiet!

Noslaukiet tvertnes daļu ap vāciņu, lai novērstu to, ka degvielā iekļūst sārņi. Mierīgi atskrūvējiet tvertnes vāciņu, lai pamazām mazinātos spiediens un degviela neizšļakstītos ap kakliņu. Uzmanīgi ielejiet degvielas maisījumu tvertnē, raugoties, lai nenolīst garām. Pirms vāciņa uzskrūvēšanas notīriet saskrūvējuma vietu un pārliecinieties, ka tur nav bojājumu. Neaizmirstiet tūlīt pēc tam uzskrūvēt tvertnei vāciņu un atcerieties, ka tam ir jābūt cieši noslēgtam! Ja izlīst vai izšļakstās degviela (pat nedaudz), tā ir kārtīgi jānoslauka. Pirms iedarbināt dzinēju, pārvietojieties vismaz 9 metrus prom no vietas, kur uzpildījāt pļaujmašīnas degvielas tvertni. Piezīme. Nav jāuzskata par novirzi tas, ka pirmajā lietošanas reizē no dzinēja izdalās nedaudz dūmu, un līdzīgi var būt arī turpmāk. Pļaujmašīnā ir divtaktu dzinējs, tāpēc ir nepieciešams sajaukt degvielas un divtaktu dzinējiem domātas sintētiskas eļļas maisījumu. Sajauciet bezsvina degvielu un divtaktu dzinējiem domātu sintētisku eļļu tīrā traukā, kas ir piemērots degvielai. Dzinējam ir piemērota bezsvina degviela, kura ir domāta spēkratiem un kuras oktānskaitlis ir 87 ([R + M] / 2) vai lielāks. Lūdzu, nelietojiet degvielas un eļļas maisījumus, ko pārdod degvielas uzpildes stacijās, t.i., maisījumus, kas domāti motocikliem, mopēdiem un tamlīdzīgi. 1 litrs 2 litri 3 litri 4 litri 5 litri

Latviski lai lietotājs zaudētu darbarīka vadību. Prettrieciena cēlonis var būt asmens sadursme ar šķērsli, nosprostošanās vai saliekšanās. Prettrieciena varbūtība ir lielāka tādās vietās, kur ir grūti redzēt, ko pļaujat. Lai varētu strādāt pēc iespējas drošākos apstākļos, nezāles pļaujiet, veicot kustību no labās puses uz kreiso. Šāda kustība palīdz samazināt prettrieciena spēku, ja asmens ceļā gadās kāds priekšmets, piemēram, koka gabals. LIETOŠANA PĻAUJMAŠĪNAS LIETOŠANA (8. zīmējums) Turiet pļaujmašīnas labo rokturi ar labo roku, bet kreiso rokturi - ar kreiso roku. Visu laiku, kamēr lietojat šo darbarīku, turiet to stingri ar abām rokām. Pļaujmašīna ir jātur strādāšanai ērtā stāvoklī - tā, lai labais rokturis būtu aptuveni jūsu gurnu augstumā. Pļaujmašīna vienmēr ir jāieslēdz uz pilnu jaudu. Ja zāle ir gara, sākumā nopļaujiet tai augšu, tādējādi neļaujot zālei aptīties ap cauruli un pļaušanas galviņu, kas varētu izraisīt dzinēja pārkaršanu. Ja tomēr zāle aptinas ap galviņu, apturiet dzinēju, atvienojiet aizdedzes sveces vadu un noņemiet sapinušos zāli. Ja lietosit to ilgu laiku vidējā režīmā var izraisīt eļļas noplūdi pa izplūdes cauruli.

Trīszobu asmeņi ir paredzēti tikai nezāļu un lakstaugu griešanai. Ja asmens notrulinās, tad to varat apgriezt otrādi un turpināt pļaušanu. Trīszobu asmens nav jāasina. IETEIKUMI PAR PĻAUŠANU AR ASMENI IETEIKUMI PAR PĻAUŠANU (9. zīmējums)

Turiet pļaujmašīnu noliektu pļaujamās vietas virzienā, jo tādējādi jūs izmantojat visražīgāko pļaušanas vietu (27). Ja jūs neturēsit pļaujmašīnu pareizi noliektu, tad pļaušana var pat kļūt bīstama - ievērojiet, kur atrodas vieta, kur pļaušana ir bīstama (28). Zāli griež pļaujamstiepļu gali, tāpēc negrūdiet galviņu dziļi iekšā garā zālē. Ja pļaujot stieple saskaras ar dzeloņstieplēm, žogiem, sienām, ceļa segumu vai kokiem, tad tā ātrāk nodilst vai var pat salūzt. Neskariet kokus un krūmus. Pļaujmašīnas stieple var sabojāt koku mizu, koka apdares elementus, mietiņus u.c.

KRŪMGRIEŽA LIETOŠANA (10.-11. zīmējums)

Turiet krūmgrieža labo rokturi ar labo roku un kreiso rokturi - ar kreiso roku. Visu laiku, kamēr lietojat darbarīku, turiet to stingri ar abām rokām. Krūmgriezis ir jātur strādāšanai ērtā stāvoklī - tā, lai labais rokturis būtu aptuveni gurnu augstumā. Stāviet stingri uz abām kājām, lai saglabātu līdzsvaru un droši vadītu darbarīku. Tādējādi izvairīsieties no līdzsvara zaudēšanas, ja asmens izraisīs prettriecienu.

Ievērojiet piesardzību, kad lietojat asmeni. Iepazīstieties ar iepriekš sniegtajiem “Krūmgrieža lietošanas drošības norādījumiem”. Krūmgriezi vienmēr stingri turiet ar abām rokām aiz abiem rokturiem. Stāviet stingri uz abām kājām, lai saglabātu līdzsvaru un droši vadītu darbarīku. Tādējādi izvairīsieties no līdzsvara zaudēšanas, ja asmens izraisīs prettriecienu. Pārbaudiet darba zonu un to atbrīvojiet no dažādiem traucējošiem priekšmetiem, stikla gabaliem, akmeņiem, betona, koka gabaliem, metāla priekšmetiem utt. Ar krūmgriezi nestrādājiet gar celiņiem, žogiem, mietiņiem, ēku sienām un citiem nekustīgiem šķēršļiem. Ja asmens ir sadūries ar kādu šķērsli, tad nedrīkst turpināt asmens lietošanu, kamēr neesat pārbaudījis, vai asmens nav bojāts. Bojātu asmeni nedrīkst lietot. Pļaujiet ar plašām, vēzējošām kustībām no labās puses uz kreiso.

PĻAUJMAŠĪNAS IEDARBINĀŠANA UN

APSTĀDINĀŠANA (12. 16. zīmējums)

Dzinēju nedrīkst darbināt noslēgtā vai slikti vēdināmā telpā, jo izplūdes gāzes var būt nāvējošas. Uzkabi (pleca siksnu) noregulējiet tādā stāvoklī, lai ar to būtu ērti strādāt. Pleca siksna arī ļauj nodrošināt asmens turēšanu drošā attālumā no ķermeņa.

NEIESILDĪTA DZINĒJA IEDARBINĀŠANA

Lietojot darbarīku ar asmeni, ievērojiet piesardzību. Ja asmens saduras ar priekšmetu, ko tas nespēj nopļaut, tad var izraisīties darbarīka prettrieciens. Šāda saskare var izraisīt pēkšņu asmens apstāšanos, kuras rezultātā darbarīks tiek atgrūsts no priekšmeta, kam tas ir uztriecies. Tāda sadursme var būt gana spēcīga,

Novietojiet pļaujmašīnu plakaniski uz brīvas virsmas. Lai iedarbinātu motoru, ieslēgšanas / izslēgšanas slēdzi (29) iestatiet uz “I” (iedarbināšana). 5 reizes saspiediet sākumuzpildes balonu (30). Ievērojiet: kamēr motors nav sācis darboties, nedrīkst nospiest mēlītes slēdzi (21). Ja to izdarīsiet, tad aizkavēsiet darbarīka iedarbināšanu.

Startera sviru (31) pagrieziet uz augšu, slēgtā stāvoklī Velciet palaidēju, līdz iedarbojas motors. Startera sviru pagrieziet uz leju, atvērtā stāvoklī ( ). Pirms darbarīka lietošanas motoram ļaujiet vairākas minūtes darboties tukšgaitā.

ASMENS AIZSARGS (13. zīmējums) Kad krūmgriezi nelietojat, vienmēr uzlieciet asmens aizsargu (32). Rīkojoties ar asmeni, vienmēr valkājiet cimdus un ievērojiet piesardzību.

Novietojiet pļaujmašīnu plakaniski uz brīvas virsmas. Lai iedarbinātu motoru, ieslēgšanas / izslēgšanas slēdzi iestatiet uz “I” (iedarbināšana). Startera svirai jau ir jābūt atvērtā stāvoklī ( ). Velciet palaidēju, līdz motors iedarbojas. Piezīme: Pirms darbarīka lietošanas vienmēr noņemiet asmens aizsargu. Ja asmens aizsargs nav noņemts, tad, sākoties asmens rotēšanai, aizsargs var tikt izsviests. I Z P L Ū D E S AT V E R E S

APKOPE Ja gribat, lai darbarīks strādātu pēc iespējas labāk un kalpotu ilgāk, lūdzam uzturēt gaisa filtru tīru.

Pļaušanas ierīci nedrīkst lietot, kad motors darbojas tukšgaitā. Ja šis norādījums netiek ievērots, tad jāveic sajūga regulēšana vai darbarīks steidzami jānodod apmācītam meistaram, lai tas veic darbarīka remontu. Neveiciet nekādu citu iestatīšanu un labošanu kā tikai to, kas ir aprakstīta šajā rokasgrāmatā. Visus pārējos darbus saistībā ar pļaujmašīnu ir jāveic apstiprinātā darbnīcā. Ja darbarīku slikti apkopj, tad var rasties pārāk lielas ogļu nogulsnes, kas savukārt var izraisīt pļaujmašīnas ražīguma samazināšanos un melnas eļļas noplūdi pa izplūdes cauruli. Pārliecinieties, vai aizsargelementi, dzensiksnas, vairogs un rokturi ir pareizi, stingri piestiprināti. Tādējādi jūs novērsīsit bīstamību gūt smagus savainojumus.

Noņemiet gaisa filtra pārsegu, pirms tam atskrūvējot skrūvi uz pārsega. Izņemiet balsta plāksnīti, kas atrodas gaisa filtra nodalījumā. Izņemiet filtru (33) un izmazgājiet to siltā ziepjūdenī. Noskalojiet to un gaidiet, līdz tas pilnībā nožūst. Labu darbarīka ražīgumu var panākt, mainot filtru reizi gadā. Ielieciet atpakaļ balsta plāksnīti. Uzlieciet atpakaļ gaisa filtra pārsegu un stingri ieskrūvējiet skrūvi.

DEGVIELAS TVERTNES VĀCIŅŠ

Ja tvertnes vāciņš nav cieši noslēdzams, tad var rasties ugunsgrēka draudi, tāpēc tas nekavējoties ir jāaizstāj ar jaunu vāciņu. Degvielas tvertnes vāciņā ietilpst filtrs, kā arī vārstulis, kurus nav iespējams labot. Ja filtrs ir netīrs, tad pasliktinās dzinēja darbība. Ja dzinējs strādā labāk, kad degvielas tvertnes vāciņš ir nedaudz atskrūvēts, tad, iespējams, vārsts ir bojāts vai filtrs piesārņojies. Nomainiet tvertnes vāciņu, ja nepieciešams.

PĻAUJAMSTIEPLES NOMAINĪŠANA

IZPLŪDES GAISA FILTRA NOMAINĪŠANA UN TĪRĪŠANA (14. zīmējums)

Rīka apkopi veiciet tikai ar autentisku rezerves daļu un piederumu palīdzību. Šā norādījuma neievērošana var radīt bīstamību - gan nepareizu pļaujmašīnas darbību, gan smagus savainojumus cilvēkiem. Pie tam darbarīka garantija vairs nebūs spēkā.

Atkarībā no tā, kādu degvielu, kāda veida eļļu un cik daudz tās izmanto, kā arī no darba apstākļiem, izplūdes atvere un izplūdes caurule var ar laiku aizsērēt pārogļotu nogulšņu dēļ. Ja pamanāt, ka pļaujmašīnas jauda ir sarukusi, tad lieciet, lai to iztīra mācīts meistars. Lai izslēgtu motoru, ieslēgšanas / izslēgšanas slēdzi iestatiet uz “O”.

vadu. Satveriet pļaujamstieples galviņu un to atskrūvējiet no spoles, griežot pa labi. Nospiediet pļaujamstieples galviņas pogu un attiniet stiepli. Nospiediet pogu un jauno stiepli ieveriet pļaujamstieples galviņas cilpā. Lietojiet tikai tādu pļaujamstiepli, kuras diametrs ir 2,7 mm. Apturiet dzinēju un atvienojiet aizdedzes sveces

AIZDEDZES SVECE Pļaujmašīnas / krūmgrieža dzinējā tiek izmantota svece TORCH L7RTC, kuras elektrodu savstarpējais attālums ir 0,6 - 0,7 mm. Drīkst lietot tikai ieteiktā veida sveci, un tā ir jānomaina reizi gadā.

Izlejiet no pļaujmašīnas tvertnes visu atlikušo degvielu kādā citā traukā, kas ir piemērots degvielas glabāšanai. Darbiniet dzinēju, līdz tas pilnībā beidz griezties. Rūpīgi notīriet pļaujmašīnu. Noglabājiet to labi vēdināmā telpā, kur tai nevar piekļūt bērni. Neglabājiet to vietā, kur tuvumā atrodas korozīvas vielas, piemēram dārza darbos izmantojamas ķimikālijas vai atsaldēšanai domāta sāls. Pirms darbarīka novietošanas uzglabāšanai vai pirms transportēšanas noteikti uzlieciet asmens aizsargu. Ja glabājat degvielu un strādājat ar to, ievērojiet uz šo jomu attiecināmus ISO standartus un vietējus noteikumus. Pārpalikušo degvielu jūs varat izmantot, lai darbinātu kādu citu rīku, kuram ir divtaktu dzinējs.

RISINĀJUMS Neieslēdzas dzinējs.

1. Pārbaudiet sveci. Izņemiet sveci. Atlieciet sveces

pārsegu vietā un nolieciet sveci uz metāla cilindra. Pavelciet palaides sviru un lūkojieties, vai pie sveces elektrodiem lec dzirkstele. Ja dzirkstele nav manāma, tad izmēģiniet tādu pašu pārbaudi ar jaunu sveci.

2. Paspiediet sākumuzpildes pūsli, līdz tas piepildās ar

degvielu. Ja sākumuzpildes pūslis nepiepildās, tad ir radies nosprostojums degvielas pievades sistēmā. Griezieties darbnīcā. Ja sākumuzpildes pūslis piepildās, tad varbūt ir aizsērējis dzinējs (lasiet nākamo rindkopu).

3. Izņemiet sveci un novietojiet pļaujmašīnu tā, lai

sveces atvere atrodas uz leju. Pārliecinieties, ka startera svira atrodas atvērtā stāvoklī ( ), un pavelciet palaides sviru kādas 10-14 reizes. Tādējādi dzinējs tiks atbrīvots no pārplūdušās degvielas. Iztīriet sveci un atlieciet to atpakaļ vietā. Turot mēlītes slēdzi līdz galam nospiestu, trīs reizes pavelciet palaides sviru; startera svirai šajā laikā jābūt atvērtā stāvoklī ( ). Ja dzinējs nesāk darboties, startera sviru pagrieziet noslēgtā stāvoklī ( ) un rīkojieties saskaņā ar norādījumiem darbarīka lietošanas instrukcijas sadaļā “ Iedarbināšana un apturēšana”. Ja dzinējs vēl arvien nav iedarbināms, atkārtojiet šīs darbības ar jaunu sveci.

3. Dzinējā notikusi pārplūde.

4. Palaides sviru tagad ir

grūtāk pavilkt nekā tad, kad darbarīks bija jauns.

4. Griezieties darbnīcā.

RISINĀJUMS Dzinējs sāk strādāt, bet nepalielina ātrumu. Ir nepieciešams iestatīt karburatoru. Vērsieties remontdarbnīcā. Dzinējs nesasniedz pilnu jaudu, un izdalās daudz dūmu.

1. Izmantojiet svaigi sajauktu degvielu, kurā izmantots

pareizs daudzums divtaktu dzinējiem domātas sintētiskas eļļas.

2. Iztīriet gaisa filtru. Lasiet sadaļu “Gaisa filtra

nomainīšana un tīrīšana”!

3. Vērsieties remontdarbnīcā.

2. Gaisa filtrs ir aizsērējis.

3. Ir nepieciešams iestatīt

karburatoru. Dzinējs sāk strādāt, griežas, bet nepārslēdzas tukšgaitā. Ir nepieciešams iestatīt karburatoru. Vērsieties remontdarbnīcā. Motoram darbojoties tukšgaitā, asmens turpina griezties. Nepieciešams veikt karburatora regulēšanu. Vērsieties remontdarbnīcā. Zāle ķeras ap cauruli un pļaušanas galviņu.

1. Jūs pļaujat garu zāli

1. Mēģiniet sākumā pļaut garās zāles augšdaļu,

līdz ar zemi. pēc tam apakšdaļu.

2. Jūs izmantojat pļaujmašīnu 2. Pļaujmašīna vienmēr ir jāieslēdz uz pilnu jaudu.

ar vidēju jaudu. Pa izplūdes cauruli noplūst eļļa. 1. Jūs izmantojat pļaujmašīnu 1. Pļaujmašīna vienmēr ir jāieslēdz uz pilnu jaudu. ar vidēju jaudu.

2. Jāpārbauda, vai degviela

2. Izmantojiet svaigi sajauktu degvielu, kurā izmantots

pareizi sajaukta. pareizs daudzums divtaktu dzinējiem domātas sintētiskas eļļas.

3. Gaisa filtrs ir aizsērējis.

3. Iztīriet gaisa filtru. Lasiet sadaļu

“Gaisa filtra nomainīšana un tīrīšana”!

4. Ir nepieciešams iestatīt

4. Vērsieties remontdarbnīcā.

Šim “Ryobi” izstrādājumam ir garantija pret izgatavojot notikušām kļūmēm un bojātām detaļām, un tās termiņš ir divdesmit četri (24) mēneši pēc datuma, kurā ierīces pārdevējs ir izrakstījis rēķinu tās īstenajam lietotājam. Šī garantija neattiecas uz ierīces darbības pasliktināšanos, kas saistīta ar normālu nodilumu, tādu ierīces lietošanu un apkopi, kas nesaskan ar normām un atļaujām, kā arī ar ierīces pārslogošanu, un tā nav attiecināma arī uz piederumiem, piemēram, uz baterijām, spuldzītēm, asmeņiem, uzgaļiem, somām u.c. Ja, garantijai esot spēkā, ierīces darbība ir slikta, tad, lūdzu, nogādājiet to NEIZJAUKTĀ VEIDĀ kopā ar pirkuma dokumentu tur, kur jūs to iegādājāties, vai arī tuvākajā “Ryobi” apstiprinātā darbnīcā. Šie garantijas noteikumi nemazina tās tiesības, ko jums piešķir likumi saistībā ar nopirktu preču bojājumiem.

Paziņojam, ka šis izstrādājums atbilst prasībām, kas ir noteiktas direktīvā 2000/14/EC. Izmjerena razina jaËine zvuka: Garantirana razina jaËine zvuka: Datum izdavanja: Skaņas stipruma izmērītais līmenis: Skaņas stipruma garantētais līmenis: Izdošanas datums: 110 dB (A) 115 dB (A) 12 / 2006 Šo paziņojumu par atbilstību 2006. gada aprīlī sniedzis uzņēmums “Homelite Far East Co., Ltd.”.
