LIETOŠANAS INSTRUKCIJA RK60359OCO GORENJE

LV Lietošanas, uzstādīšanas un pievienošanas instrukcijas

Mēs pateicamies par jūsu pirkumu un ceram, ja jūs drīz pārliecināsieties par mūsu produktu lietošanas ērtumu un drošumu. Lai padarītu iekārtas lietošanu vienkāršāku, lūdzu, izlasiet šo lietošanas instrukciju. Šī lietošanas instrukcija ļaus jums iepazīties ar jaunās plīts funkcijām. Lūdzu, izlasiet to rūpīgi pirms iekārtas lietošanas pirmo reizi. Šīs lietošanas instrukcijas ir derīgas izmantošanai tikai valstīs, kuras simbols ir norādīts uz iekārtas. Ja uz iekārtas NAV norādīts valsts simbols, ir jāievēro tehniskie noteikumi iekārtas adaptēšanai atbilstoši jūsu valstī pastāvošajām prasībām un noteikumiem. Pārbaudiet, vai iekārta jums ir piegādāta bez bojājumiem. Ja atklājat bojājumu, kas radies transportēšanas laikā, sazinieties ar jūsu tirgotāju vai reģionālo tirdzniecības pārstāvi, pie kura iegādājāties iekārtu. Nepieciešamos telefonu numurus skatiet uz rēķina vai piegādes apliecinājuma. Novēlam jums daudz patīkamu brīžu jūsu jaunās mājsaimniecības iekārtas lietošanā.

Instrukcijas pievienošanai

Ierīci drīkst pievienot tikai atbilstoši klāt pieliktajām instrukcijām par savienojumu veikšanu, kā arī saskaņā ar attiecīgajiem pievienošanas noteikumiem un standartiem. Pievienošanas darbības drīkst veikt tikai kvalificēts speciālists.

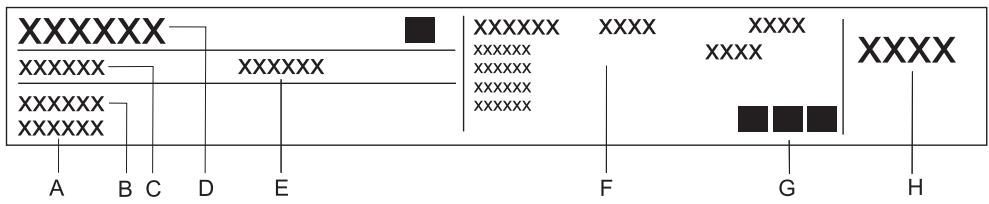

Parametru plāksne ar galveno ierīces tehnisko informāciju atrodas uz cepeškrāsns malas un ir redzama, atverot cepeškrāsns durvis.

Svarīgi brīdinājumi 3 Iekārtas apraksts 5 Gatavošanas zonas 6 Gāzes degļu lietošana 8 Gāzes cepeškrāsns 9 Ēdiena gatavošana 14 Tīrīšana un uzturēšana 22 Speciālie brīdinājumi un ziņojumi par kļūdām 26 Uzstādīšana un pievienošana 28 Sprauslu tabula 35 Tehniskie rādītāji 36

• Iekārtas pievienošanu drīkst veikt tikai autorizēta gāzes dienesta autorizēta servisa centra kvalificēts speciālists. Turklāt ir jāievēro visi spēkā esošie likumi un tehniskie noteikumi par iekārtas pievienošanu to gāzes pievadam, kurus apstiprinājis vietējais gāzes piegādes uzņēmums. Svarīga informācija par šiem noteikumiem ir sniegta nodaļā “Instrukcijas pievienošanai”. Iekārtas pievienošanu elektrotīklam drīkst veikt tikai autorizēta servisa darbinieks vai cits kvalificēts meistars. • Neautorizētas darbības ar plīts iekārtu un patvaļīgs tās remonts var izraisīt sprādziena, elektriskās strāvas trieciena vai īssavienojuma rašanos, kā rezultātā var tikt gūtas traumas un sabojāta iekārta. Jebkuras šāda veida darbības drīkst veikt tikai atbilstoši apmācīts tehniķis. • Pirms iekārtas uzstādīšanas un pievienošanas pārliecinieties, ka vietējais dabasgāzes pievads un savienojums (gāzes tips un spiediens) ir savietojams ar jūsu iekārtu. • Šī iekārta nav piemērota pievienošanai skurstenim vai ventilācijas šahtai. Iekārtu drīkst uzstādīt un pievienot tikai saskaņā ar spēkā esošajiem noteikumiem. Gāzes degļu lietošanas laikā parasti telpā tiek izdalīts siltums un mitrums, tāpēc gāzes plīts virsmas uzstādīšanas vietai ir jābūt labi ventilējamai. Vairumā gadījumu ir pietiekami, ja ir atvērti logi vai durvis, bet, ja iekārta tiek lietota ar pilnu jaudu ilgstoši, nepieciešama spēcīgāka ventilācija vai tvaika nosūcējs. • Ēdiena gatavošanas laikā sakarsēti tauki vai eļļa uz plīts virsmas var aizdegties. Pastāv aizdegšanās un uguns izcelšanās risks, tāpēc uzraugiet gatavošanas procesu visu laiku. • Nelietojiet tvaika vai augstspiediena tīrītājus gatavošanas virsmas tīrīšanai, jo to lietošana var izraisīt elektriskās strāvas triecienu. • Īpaši uzmanīgi rīkojieties, gatavojot ēdienu cepeškrāsnī. Cepešpannas, režģis un cepeškrāsns iekšpuse ir ļoti karsta, tāpēc ļoti ieteicams lietot aizsargcimdus. • Lietošanas laikā cepeškrāsns durvis uzkarst. Cepeškrāsns durvīs ir iebūvēts trešais stikls paaugstinātai aizsardzībai, kas samazina ārējās durvju virsmas temperatūru (tikai specifiskiem modeļiem). • Neuzglabājiet nekādus viegli uzliesmojošus, sprāgstošus, temperatūras jutīgus vai gaistošus priekšmetus vai vielas (piem., papīru, virtuves drānas, plastmasas maisiņus, tīrīšanas līdzekļus un dažādus aerosolus) atvilktnē zem iekārtas, jo šie priekšmeti var aizdegties un izraisīt ugunsgrēku cepeškrāsns lietošanas laikā. Izmantojiet atvilktni tikai cepeškrāsns aprīkojuma un piederumu uzglabāšanai (seklām cepšanas paplātēm, notecināšanas paplātei utt.). • Lai nesabojātu citu iekārtu elektrības vadus, lieciet tos atstatu no šīs lielās ierīces. Ja tie ir piestiprināti, piemēram, pie cepeškrāsns durtiņām, var tikt traucēta strāvas padeve, tāpēc citu ierīču elektrības vadiem ir jāatrodas pietiekamā attālumā no šīs ierīces. • Nelietojiet plīts virsmu telpas apsildīšanai. Nenovietojiet tukšas pannas un katlus uz virsmas. • Nodrošiniet, ka gāzes degļu komponenti ir pareizi uzstādīti un novietoti. • Nenoklājiet cepeškrāsns iekštelpas virsmu ar alumīnija foliju un nenovietojiet cepšanas paplātes un citus traukus cepeškrāsns apakšā. Alumīnija folija apgrūtinās gaisa cirkulāciju cepeškrāsnī un tādā veidā traucēs gatavošanas procesam, kā arī radīs emaljas pārklājuma bojājumus. • Uzmanību! Var radīt apdegumus, īpaši maziem bērniem un bērniem, kuri pilnībā neapzinās šos draudus. Pastāv apdegumu un applaucēšanās risks, tāpēc nelaidiet mazus bērnus pie šīs ierīces, un ļaujiet to izmantot tikai lielākiem bērniem un tikai pieaugušo uzraudzībā. • Uzmanību! Var radīt apdegumus. Sildelementi, cepeškrāsns un piederumi lietošanas laikā var ļoti uzkarst, tāpēc, darbojoties ar pannām, vienmēr lietojiet virtuves dvieli vai virtuves cimdus un rīkojieties piesardzīgi, lai negūtu apdegumus. • Cepeškrāsns durvju eņģes var tikt bojātas pārāk lielas slodzes rezultātā. Nenovietojiet uz atvērtām cepeškrāsns durvīm smagus katlus un pannas un neatbalstieties pret tām cepeškrāsns

iekštelpas tīrīšanas laikā. Pirms tīrīšanas izņemiet cepeškrāsns durvis (skatiet nodaļu par cepeškrāsns durvju izņemšanu un ievietošanu). Nekāpiet uz atvērtām cepeškrāsns durvīm un nesēdiet uz tām; tas īpaši attiecas uz bērniem. Šī iekārta pieder klasei 2/1. Uzstādot iekārtu starp diviem virtuves mēbelējuma elementiem, tā var būt tiešā saskarē ar tiem abās pusēs. Iekārtas vienā pusē drīkst atrasties virtuves mēbelējuma daļa, kas ir augstāka par iekārtu tikai tad, ja attālums starp iekārtu un šo mēbelējuma elementu nav mazāks par 10 centimetriem. Šādā gadījumā iekārtas otrā pusē drīkst uzstādīt virtuves mēbelējumu, kura augstums nepārsniedz plīts virsmas augstumu. Attālumam starp virtuves darba virsmu un pārsegu jābūt vismaz tādam pašam, kā norādīts virtuves pārsega uzstādīšanas instrukcijā, bet nekādā gadījumā ne mazākam par 650 mm. Iekārta ir paredzēta uzstādīšanai tieši uz grīdas virsmas, bez papildu balstu izmantošanas. Šī ierīce ir izgatavota saskaņā ar attiecīgajiem spēkā esošajiem drošības standartiem. Tomēr mēs stingri iesakām personām ar fiziskiem, kustību vai garīgiem traucējumiem, kā arī personām ar nepietiekamu pieredzi vai zināšanām nelietot ierīci bez zinošas un kvalificētas personas uzraudzības. Šie paši ieteikumi attiecas uz situācijām, kad ierīci lieto nepilngadīgas personas.

Simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst izmest saimniecības atkritumos. Tas jānodod attiecīgos elektrisko un elektronisko iekārtu savākšanas punktos pārstrādāšanai. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet izvairīties no potenciālām negatīvām sekām apkārtējai videi un cilvēka veselībai, kuras iespējams izraisīt, nepareizi izmetot atkritumos šo produktu. Lai iegūtu detalizētāku informāciju par atbrīvošanos no šī produkta, lūdzu sazinieties ar jūsu pilsētas domi, saimniecības atkritumu savākšanas dienestu vai veikalu, kurā jūs iegādājāties šo produktu.

Iekārta ir paredzēta tradicionālai ēdiena gatavošanai sadzīves apstākļos un to nedrīkst izmantot nekādiem citiem mērķiem. Individuālas lietošanas opcijas ir detalizēti aprakstītas tālāk šajā lietošanas instrukcijā.

Ja sajūtat telpā gāzes smaku vai pamanāt gāzes pievada bojājumu:

• Nekavējoties aizveriet galveno gāzes pievada vārstu vai slēdziet gāzes balonu. • Nodzēsiet jebkuru liesmu telpā, ieskaitot cigaretes un citus tabakas izstrādājumus. • Neieslēdziet nekādas elektriskās ierīces (ieskaitot apgaismojumu). • Rūpīgi izvēdiniet telpu – atveriet logus! • Nekavējoties sazinieties ar servisa centru vai autorizētu gāzes piegādes dienestu.

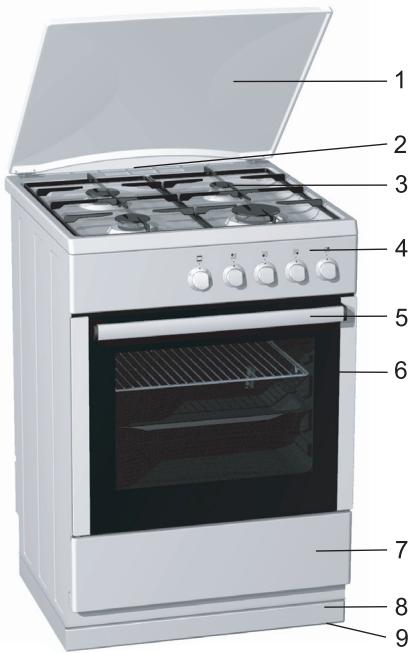

Iekārtas apraksts Zīmējumā parādīts viens no plīts iekārtas modeļiem. Šīs instrukcijas paredzētas vairākiem iekārtu modeļiem ar nelielām funkciju atšķirībām, tāpēc, iespējams, jūs sastapsieties ar funkciju aprakstu, kas nav pieejamas jūsu iekārtā.

1 Plīts virsmas vāks (tikai specifiskiem modeļiem) 2 Garaiņu izvades atvērums 3 Laukums ap gatavošanas zonām 4 Kontroles panelis 5 Cepeškrāsns durvju rokturis 6 Cepeškrāsns durvis 7 Plīts atvilktne 8 Papildu balsts (tikai specifiskiem modeļiem) 9 Regulējamas kājiņas; pieejamas pēc plīts atvilktnes izņemšanas (tikai specifiskiem modeļiem)

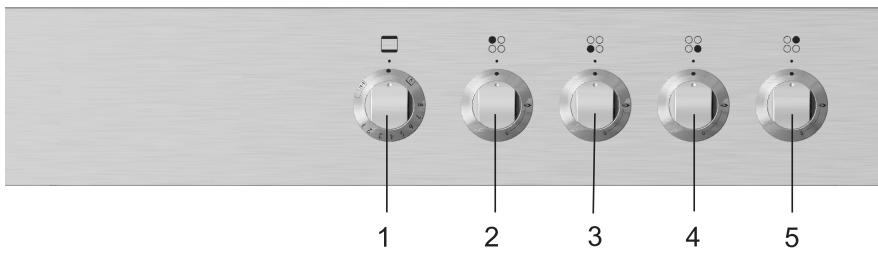

4. Gatavošanas zonas kloķis, priekšējais labais, lielais deglis. 5. Gatavošanas zonas kloķis, aizmugures labais, palīgdeglis.

1. Darbības režīma izvēles kloķis un cepeškrāsns temperatūras iestatīšana. 2. Gatavošanas zonas kloķis, aizmugures kreisais, normālais deglis. 3. Gatavošanas zonas kloķis, priekšējais kreisais, normālais deglis.

Elektriskā aizdedzināšana (tikai specifiskiem modeļiem) Gāzes plīts virsmas degļus var aizdedzināt, izmantojot elektriskās aizdedzināšanas ierīci, kas ir iebūvēta blakus katram deglim. Elektriskā aizdedzināšana darbosies tikai tad, ja barošanas vads ir pievienots elektroinstalācijas ligzdai. Ja elektriskā aizdedzināšana nedarbojas elektroenerģijas padeves traucējumu vai mitruma iedarbības dēļ, jūs varat aizdedzināt gāzes degli ar parastu sērkociņu vai šķiltavām. Cepeškrāsns degli var aizdedzināt tādā pašā veidā.

Plīts vāks (tikai specifiskiem modeļiem)

Pirms vāka atvēršanas pārliecinieties, ka tas ir tīrs un uz tā nav nekādu šķidrumu palieku. Plīts vāks ir izgatavots no stikla ar lakas pārklājumu; to drīkst aizvērt tikai pēc tam, kad gatavošanas zonas ir pilnīgi atdzisušas.

Dzesēšanas ventilatora darbības pagarināšana

Pēc cepeškrāsns izslēgšanas dzesēšanas ventilators turpina darboties, kamēr cepeškrāsns ir pilnīgi atdzisusi.

Programmējams taimeris

Iestatiet pareizu laiku, kā aprakstīts atsevišķā programmējamā taimera instrukcijā, kas tiek piegādāta kopā ar jūsu ierīci. Pareiza laika iestatīšana ir nepieciešama iekārtas lietošanai. Cepeškrāsns darbība ir iespējama tikai pēc pareiza laika iestatīšanas.

Gatavošanas zonas Pirms gāzes plīts virsmas lietošanas pirmo reizi nav jāievēro nekāda specifiska darbību secība vai piesardzības pasākumi.

• Ja jums patīk kraukšķīgs ēdiens, vispirms iestatiet degli maksimālas jaudas stāvoklī, bet pēc tam turpiniet cepšanu ar minimālu jaudu. • Dažiem iekārtu modeļiem gāzes degļi ir aprīkoti ar termoelektriskās aizsardzības ierīcēm. Ja degļa liesma nejauši izdziest (izlieta ēdiena, vēja brāzmas rezultātā), gāzes padeve tiek automātiski slēgta. Nepastāv iespējas gāzei izplūst telpā! • Ja nodziest liesma gāzes degļiem bez termiskās aizsardzības, gāze izplūst telpā! • Vienmēr novietojiet gāzes degļa vāciņu rūpīgi un precīzi uz degļa vainaga. Rūpējieties, lai degļa vainaga sprauslas vienmēr būtu tīras un neaizsprostotas.

Pirms iekārtas lietošanas pirmo reizi

1 Degļa vainaga vāciņš 2 Degļa vainags ar balstu degļa vāciņam 3 Termoelementi (tikai termiski aizsargātiem degļiem; pieejami dažiem modeļiem) 4 Aizdedzināšanas svece 5 Sprausla

• Pareiza ēdiena gatavošanas trauka izmēra izvēle ir ļoti būtiska, lai panāktu optimālu gatavošanas laiku un gāzes patēriņu. Trauka diametrs ir vissvarīgākais parametrs. • Ja trauka diametrs ir par mazu, liesma, sniedzoties pāri gatavošanas trauka malai, var to sabojāt, bet gāzes patēriņš šādos gadījumos pieaug. • Gāzes degšanai ir nepieciešams atbilstošs skābekļa daudzums. Pārmērīgi liela trauka diametra gadījumā skābekļa daudzums ir nepietiekams un rezultātā karsēšanas jauda ir nepietiekama. Režģa paplašinājums (pieejams tikai dažiem modeļiem) Lietojiet paplašinājuma režģi trauku ar mazu diametru novietošanai. Novietojiet papildu režģi virs palīgdegļa vainaga. Degļa tips Lielais (3,0kW) Normālais (1,9kW) Palīgdeglis (1,0kW) Trīskāršais deglis (3,5kW)

Trauka diametrs 220-260 mm 180-220 mm 120-180 mm 220-260 mm

Gāzes degļu lietošana Kontroles kloķis gāzes vārsts ir aizvērtā stāvoklī maksimāla jauda minimāla jauda

Degļu aizdedzināšana un lietošana (atkarībā no modeļa)

• Gāzes degļu kontrole tiek veikta ar atbilstošiem regulēšanas kloķiem. Liesmas jauda ir norādīta uz katra kloķa ar lielas liesmas simbolu un mazas liesmas simbolu (skatiet iekārtas aprakstu). • Vienmēr grieziet kloķi pāri lielās liesmas pozīcijai ( ) mazās liesmas pozīcijas ( ) virzienā un atpakaļ. Darba pozīcija vienmēr atrodas starp abu liesmu simboliem. • Gāzes degļus var aizdedzināt ar elektrisko aizdedzināšanas ierīci, kas ir iebūvēta blakus katram deglim (tikai specifiskiem modeļiem). Pirms kloķa pagriešanas tas vispirms jāiespiež uz iekšu. Gāzes aizdedzināšana ar vienu roku • Lai aizdedzinātu gāzes degli, piespiediet izvēlētā degļa kloķi un pagrieziet to maksimālās jaudas (liesmas) pozīcijā. Iedegsies elektriskā dzirkstele no aizdedzināšanas ierīces un tiks aizdegta gāzes plūsma. • Gadījumā, kad elektriskā aizdedzināšanas ierīce nedarbojas barošanas padeves pārtraukuma vai mitruma iedarbības uz aizdedzināšanas dzirksteli rezultātā, jūs varat aizdedzināt gāzes degli ar parastu sērkociņu vai šķiltavām.

Gāzes aizdedzināšana ar abām rokām • Lai aizdedzinātu gāzes degli, piespiediet izvēlētā degļa kloķi un pagrieziet to maksimālās jaudas pozīcijā. Pēc tam piespiediet aizdedzināšanas pogu vairākas reizes. Iedegsies elektriskā dzirkstele no aizdedzināšanas ierīces un tiks aizdegta gāzes plūsma. • Gadījumā, kad elektriskā aizdedzināšanas ierīce nedarbojas barošanas padeves pārtraukuma vai mitruma iedarbības uz aizdedzināšanas dzirksteli rezultātā, jūs varat aizdedzināt gāzes degli ar parastu sērkociņu vai šķiltavām. Tiklīdz gāze ir

aizdegusies, turiet kontroles kloķi piespiestu vēl 10 sekundes, līdz gāzes liesma kļūst stabila. • Pēc aizdedzināšanas turiet kontroles kloķi piespiestu vēl 10 sekundes, līdz gāzes liesma kļūst stabila. • Pēc tam liesmu var iestatīt starp maksimālās un minimālās jaudas līmeni. Jebkurš liesmas iestatījums starp pozīcijām ( ) un ( ) nav ieteicams, jo šajā diapazonā liesma nav stabila un var viegli izdzist. Ja degli neizdodas aizdedzināt pēc 15 sekundēm piespiesta kloķa stāvoklī, aizgrieziet gāzes padevi deglim un nogaidiet vismaz vienu minūti. Pēc tam atkārtojiet aizdedzināšanas darbības. Ja degļa liesma izdziest neatkarīgi no iemesla, aizgrieziet gāzes padevi deglim un nogaidiet vismaz vienu minūti, pirms atkārtojat aizdedzināšanas darbības. • Piezīme: degļu aizdedzināšanas brīdī (attiecas uz trīskāršiem un divkāršiem degļiem un Mini Wok režīmu) ēdiena gatavošanas traukiem jābūt novietotiem uz režģa virs degļa. • Lai izdzēstu liesmu un aizvērtu gāzes padevi degļiem, pagrieziet kontroles kloķis pa labi, pozīcijā ‘OFF’ (izslēgts) ( ).

Pirms cepeškrāsns lietošanas pirmo reizi

Izņemiet visus piederumus no cepeškrāsns un nomazgājiet tos ar siltu ūdeni un tradicionālu tīrīšanas līdzekli. Nelietojiet abrazīvus tīrīšanas līdzekļus. Kad cepeškrāsns tiek uzkarsēta pirmo reizi, izdalīsies un būs sajūtama specifiska “jaunas ierīces” smaka; tāpēc rūpīgi izvēdiniet telpu, kamēr cepeškrāsns uzkarst.

• Nenoklājiet cepeškrāsns iekštelpas sienas ar alumīnija foliju un nenovietojiet cepšanas paplātes un citus traukus cepeškrāsns apakšā. Alumīnija folija apgrūtinās gaisa cirkulāciju cepeškrāsnī un tādā veidā traucēs gatavošanas procesam, kā arī radīs emaljas pārklājuma bojājumus. • Cepeškrāsns gāzes deglim ir iebūvēta termoelektriskā aizsardzība. Ja degļa liesma izdziest nejauši vai kļūdas dēļ, gāzes pievads tiks automātiski slēgts. • Cepeškrāsns temperatūra tiek regulēta ar termostatu. Regulēšana ir iespējama tikai, kad cepeškrāsns durvis ir aizvērtas. • Cepeškrāsns durvju apakšas panelim vienmēr jāatrodas savā vietā cepeškrāsns darbības laikā.

Neļaujiet ēdiena gatavošanas traukiem atdzist cepeškrāsns apakšā, jo tas izraisīs kondensāta veidošanos, kas savukārt var radīt cepeškrāsns koroziju.

Darbības režīmi (atkarībā no modeļa)

• Cepeškrāsns lietošanu veic ar darbības režīmu izvēles kloķi. Kad kloķis tiek piespiests uz iekšu kontroles panelī, to var pagriezt pa kreisi (pretēji pulksteņa rādītāja virzienam); infra starojuma degļa lietošanas laikā kloķi var pagriezt pa labi (pulksteņa rādītāja virzienā). A) Tradicionālā cepeškrāsns lietošana ar gāzi • Šajā darbības režīmā cepeškrāsns tiek uzkarsēta ar iebūvēto cepeškrāsns gāzes degli. • Gaļas un konditorejas izstrādājumu cepšana ir vienlaicīgi iespējama tikai vienā plaukta līmenī. Cepeškrāsns degļa aizdedzināšana un lietošana • Piespiediet cepeškrāsns kontroles kloķi uz iekšu kontroles panelī un pagrieziet to pozīcijā . Vienlaicīgi piespiediet aizdedzināšanas ierīces pogu vai pielieciet liesmu (aizdegtu sērkociņu, gāzes degļa aizdedzinātāju) gāzes degļa aizdedzināšana atvērumam, lai aizdedzinātu gāzi. • Pēc aizdedzināšanas turiet kloķi piespiestu apmēram 10 sekundes, līdz liesma kļūst stabila. Pēc tam atlaidiet kloķi un iestatiet vēlamo karstuma jaudu starp pozīcijām 8 un 1. Ja deglis neaizdegas pēc tam, kad kloķis bijis piespiests piecpadsmit sekundes, aizveriet degli un nogaidiet vismaz vienu minūti. Pēc tam atkārtojiet aizdedzināšanas darbības. Ja degļa liesma nodziest (neatkarīgi no iemesla), aizveriet degli un nogaidiet vismaz vienu minūti pirms atkārtotas aizdedzināšanas. • Cepeškrāsns temperatūra tiek regulēta ar iebūvētu termostatu. Nekavējoties pēc aizdedzināšanas deglis darbojas ar pilnu jaudu; kad tiek sasniegta iestatītā temperatūra, termostats automātiski samazina degļa jaudu līdz līmenim, kas nepieciešams iestatītās temperatūras uzturēšanai. • Regulēšana ir iespējama tikai tad, kad cepeškrāsns durvis ir aizvērtas. • Lai izslēgtu cepeškrāsns degli, pagrieziet kloķi atpakaļ pozīcijā ( ).

Iestatījums 8 7 6 5 4 3 2 1

Temperatūra°C gāzes vārsts ir aizvērts 280 260 240 220 200 180 160 150

B) Infra starojuma degļa lietošana • Šajā darbības režīmā infra starojuma deglis uzkarsē ēdienu, izstarojot karstumu, un ļauj iegūt grilēšanu. Šis deglis ir iebūvēts tieši zem cepeškrāsns telpas griestiem. • Infra starojuma degļa lietošanas laikā cepeškrāsns termostats ir atslēgts – infra starojuma deglis darbojas ar pilnu jaudu visu laiku; tāpēc cepeškrāsns durvīm jābūt atvērtā stāvoklī vai izņemtām un kontroles paneļa aizsargplāksnei jābūt uzstādītai zem tā (ievietojiet aizsardzības paneli zem kontroles paneļa stiprināšanas skrūvēm). • Kontrolējiet infra starojuma degli ar cepeškrāsns 7. grila ir infra starojuma degļa režīma kontroles kloķi. Pozīcija nav pieļaujamas, jo pozīcija. Kloķa pozīcijas starp un liesma šajā diapazonā nav stabila un var izdzist. • Piespiediet cepeškrāsns kontroles kloķi uz iekšu kontroles . Vienlaicīgi piespiediet panelī un pagrieziet to pozīcijā aizdedzināšanas ierīces pogu vai pielieciet liesmu (aizdegtu sērkociņu, gāzes degļa aizdedzinātāju) gāzes degļa aizdedzināšana atvērumam, lai aizdedzinātu gāzi. • Pēc aizdedzināšanas turiet kloķi piespiestu apmēram 10 sekundes, līdz liesma kļūst stabila, un pēc tam atlaidiet kloķi. Laikam starp gāzes plūsmas palaišanu un aizdedzināšanu jābūt tik īsam, cik vien iespējams. Ja deglis neaizdegas pēc tam, kad kloķis bijis piespiests piecpadsmit sekundes, aizveriet degli un nogaidiet vismaz vienu minūti. Pēc tam atkārtojiet aizdedzināšanas darbības.

• Nodzēsiet / izslēdziet cepeškrāsns degli, pagriežot kloķi atpakaļ pozīcijā ( ). Gāzes padeves vārsts tiek aizvērts degļa liesma nodzēsta.

Ja degļa liesma nodziest (neatkarīgi no iemesla), aizveriet degli un nogaidiet vismaz vienu minūti pirms atkārtotas aizdedzināšanas.

C) Grils (elektriskais infra deglis) • Šajā darbības režīmā karstumu izstaro elektriskais infra starojuma deglis, kas ir iebūvēts tieši zem cepeškrāsns telpas griestiem. • Šis lietošanas režīms ir īpaši piemērots mazāku gaļas gabalu cepšanai, piemēram, bifštekam, grila desiņām, steikiem, karbonādēm u.c. • Grila režīmu var arī izmantot vistas gaļas cepšanai uz iesma (tikai specifiskiem modeļiem). • Piespiediet darbības režīma izvēles kloķi uz iekšu kontroles panelī un pagrieziet to pa labi, pozīcijā ar grila / cepšanas uz iesma simbolu. Tiks aktivizēts grila degļa un cepšanas uz iesma mehānisms (tikai specifiskiem modeļiem). • Gatavošanas temperatūra grila režīmā sasniedz 240°C. Kad šī temperatūra ir iestājusies, deglis tiek izslēgts un paliek izslēgtā stāvoklī, līdz temperatūra nokrīt zemāk par 240°C. Uz elektriskā grila degļa darbību norāda sarkana kontroles lampiņa.

Cepeškrāsns piederumus (režģis, alumīnija cepšanas paplāte, dziļā cepšanas paplāte) var ievietot cepeškrāsns telpā četros augstuma līmeņos. Katrs līmenis ir aprakstīts ēdiena gatavošanas tabulās (skatiet nodaļu par ēdiena gatavošanu). Iegaumējiet, ka plauktu līmeņi vienmēr tiek skaitīti no apakšas uz augšu. Piezīme: Dziļo paplāti un notecināšanas paplāti nevar ievietot pirmajā viszemākajā vadotnē.

Viegli tīrāmi ieliktņi (atkarībā no modeļa)

Viegli tīrāmi ieliktņi nepieļauj tauku izšļakstīšanos uz cepeškrāsns sienām. Viegli tīrāmi ieliktņus uzstāda šādi: • Izņemiet stiepļu vadotnes (skatiet nodaļu par stiepļu vadotnēm). • Vedä pikapuhdistusosa ohjaimeen, ripusta ne yhdessä asianmukaisiin aukkoihin ja vedä ylöspäin.

Lai uzstādītu vieglas tīrīšanas ieliktņus, ievietojiet četrus turētājus cepeškrāsns sienas apakšējos atvērumos; pēc tam ievietojiet vadotnes turētājos. Turētāji ir paredzēti vadotņu papildu nostiprināšanai.

Cepeškrāsns apgaismojums (atkarībā no modeļa)

Cepeškrāsns apgaismojumu var ieslēgt un izslēgt, piespiežot cepeškrāsns apgaismojuma slēdzi, kas atrodas uz kontroles paneļa.

Cepeškrāsns piederumi (atkarībā no modeļa)

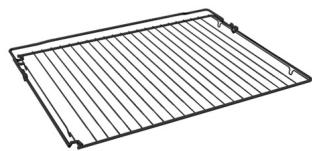

Režģis, uz kura tiek novietots gatavošanas trauks ar ēdienu vai ēdiens tieši uz šī režģa.

Apakšējā cepšanas paplāte no spīdīga metāla ir paredzēta tikai konditorejas izstrādājumu un groziņu cepšanai. Novietojiet paplāti uz vidējā režģa un iebīdiet iekšā līdz cepeškrāsns aizmugures sienai (līdz režģa uzmalai).

Seklā emaljētā paplāte nav piemērota konditorejas izstrādājumu cepšanai; to parasti izmanto kā notecināšanas paplāti taukiem, kas nopil no ēdiena cepšanas laikā (ievietojiet to zemākajā, t.i., 1. vai 2. vadotnē). Brīdinājums: Seklo emaljēto cepšanas paplāti var ievietot 1. vai 2. vadotnē, kad ēdiens tiek grilēts, un to var arī izmantot kā notecināšanas paplāti. Seklā emaljētā cepšanas paplāte nav piemērota konditorejas izstrādājumu cepšanai.

Dziļā cepšanas paplāte ir paredzēta gaļas un mitrāku konditorejas izstrādājumu cepšanai, kā arī izmantojama kā notecināšanas paplāte.

Ēdiena gatavošana Konditorejas izstrādājumi

Tālāk redzamajā tabulā sniegta informācija par ieteicamajām gatavošanas temperatūrām, ilgumu un plauktu līmeņiem konditorejas izstrādājumiem. Cepšana ar tradicionālo gāzes cepeškrāsns karsēšanu • Vienlaicīgi lietojiet tikai vienu plauktu līmeni. • Konditorejas izstrādājumu cepšanai izmantojiet tikai gaišas krāsas traukus un paplātes. Tumši trauki un paplātes nav ieteicamas, jo tās absorbē pārāk daudz karstuma no cepeškrāsns degļa. • Nelietojiet pārāk dziļus traukus, jo tie var traucēt konditorejas izstrādājumu izcepšanu vienmērīgi. • Vienmēr novietojiet cepšanas traukus un paplātes uz režģa un pārliecinieties, ka tie neatrodas pāri režģa malai. • Cepeškrāsnīs ar četriem līmeņiem cepšanai lietojiet tikai otro un trešo līmeni no apakšas. Visu veidu konditorejas izstrādājumu un groziņu cepšanai lietojiet otro līmeni. Padomi konditorejas izstrādājumu cepšanai Vai konditorejas izstrādājums ir izcepts pilnīgi? Izmantojiet koka irbuli izstrādājuma caurduršanai tā biezākajā vietā. Ja pēc irbuļa izņemšanas uz tā nav mīklas paliekas, konditorejas izstrādājums ir izcepts. Izslēdziet cepeškrāsni un izmantojiet atlikušo uzkrāto karstumu. Konditorejas izstrādājums ir sakrities Pārbaudiet recepti. Nākamajā cepšanas reizē lietojiet mazāk šķidruma. Ievērojiet norādījumus par sajaukšanas / mīcīšanas laiku, īpaši izmantojot mazās mājsaimniecības ierīces. Konditorejas izstrādājumam ir pārāk gaiša krāsa Nākamajā cepšanas reizē lietojiet tumšas krāsas cepšanas paplāti un novietojiet paplāti vienu līmeni zemāk vai gatavošanas procesa beigās pārslēdziet uz zemāku jaudu. Konditorejas izstrādājumi ar mīkstu pildījumu (piem., biezpienmaizītes) nav izcepti pilnīgi Nākamajā cepšanas reizē samaziniet temperatūru un paildziniet gatavošanas laiku. Lietojiet gaišas cepšanas paplātes konditorejas izstrādājumu cepšanai.

Piezīmes par konditorejas izstrādājumu cepšanas tabulu: • Gatavošanas laiki ir uzrādīti aptuveni un var mainīties atkarībā no vairākiem apstākļiem. • Indikācija * nozīmē, ka cepeškrāsns iepriekš jāuzkarsē izvēlētajā cepšanas režīmā.

• Ieteicams sākotnēji izvēlēties īsāku gatavošanas laiku; ja nepieciešams, paaugstiniet temperatūru vēlāk, ja vēlaties jūsu konditorejas izstrādājumu brūnāku vai ja jūtat, ka cepšana ir prasījusi pārāk ilgu laiku. • Ja izmantojat cepšanai paredzētu papīru, pārliecinieties, ka tas ir izturīgs pret augstām temperatūrām. • Ja neatrodat gatavošanas tabulā padomu konkrētam izstrādājumam, skatiet norādījumus līdzīgam izstrādājumam. Padomi konditorejas izstrādājumiem

Līmenis (no apakšas)

Gatavošanas laiks (minūtes)

Saldā konditoreja Šokolādes kūka, apaļā kūka

Kūka speciālā veidnē

Veidņu biezpienmaizīte

Augļu kūka, mazie konditorejas izstrādājumi

Augļu kūka ar garnējumu

Augļu kūka, jauktas mīklas

Cepeškrāsnī cepti virtuļi

Groziņi un mazie konditorejas izstrādājumi Sīkie konditorejas izstrādājumi – cepumi

Ar krēmu pildīti konditorejas izstrādājumi

Kartupeļu frī cepeškrāsnij*

Iestatījums Temperatūra (°C)

Saldēti konditorejas izstrādājumi

Gaļas cepšana un cepeši

Tabulā tālāk sniegta informācija par ieteicamajām gatavošanas temperatūrām, ilgumu un plauktu līmeņiem gaļas gatavošanai. Padomi ēdiena gatavošanas trauku lietošanai • Gaļu var cept emaljētos ēdiena gatavošanas traukos, temperatūras izturīgos stikla traukos (Pyrex), māla vai čuguna gatavošanas traukos. Nerūsoša tērauda cepšanas paplātes ir mazāk piemērotas, jo tās atstaro karstumu. • Ja cepetis tiek apklāts cepšanas laikā, tas būs sulīgāks un cepeškrāsns nekļūs netīra. • Atvērtā cepšanas paplātē cepetis kļūs brūnāks ātrāk. • Ļoti lieliem cepeša gabaliem ieteicams ievietot režģa un dziļo cepšanas paplāti notekošu tauku savākšanai. Piezīmes par gaļas gatavošanas tabulu • Gaļas gatavošanas tabulā sniegta informācija par ieteicamo temperatūru, ilgumu un plauktu līmeni gaļas gatavošanai. Gatavošanas laiks ir stipri atkarīgs no gaļas veida, svara un kvalitātes, tāpēc iespējamas novirzes no sniegtajiem datiem. • Gaļas, putnu gaļas un zivju gatavošana cepeškrāsnī ir ekonomiska tikai ēdieniem, kuru svars pārsniedz 1 kg. • Gaļas gatavošanas laikā pievienojiet pietiekamu daudzumu šķidruma, lai nepieļautu tauku piedegšanu cepšanas paplātei. Tas nozīmē, ka ilgāka gatavošanas laika gadījumā cepetis laiku pa laikam r jāpārbauda, un jāpievieno šķidrums. • Apmēram gatavošanas laika vidū apgrieziet cepeti otrādi, īpaši ja cepšana notiek uz paplātes. Lai iegūtu vislabākos rezultātus, sāciet gatavošanu, kad cepeša augšpuse vērsta uz leju. • Gatavojot lielākus gaļas gabalus, uz cepeškrāsns durvīm var izveidoties kondensāts. Tā ir dabiska parādība, kas neietekmē iekārtas darbību. Pēc cepšanas noslaukiet durvis un durvju stiklu sausu. • Lai nepieļautu kondensāta veidošanos, neļaujiet gatavošanas traukiem atdzist cepeškrāsns telpas iekšpusē.

Cepšanas laiks (min.)

Liellopa gaļa Liellopa gaļas cepetis

Rostbifs, vidēji izcepts

Cūkgaļas cepetis, ar ādu

Kapātas gaļas cepetis (cūkgaļas šķēle)

Teļa gaļa Teļa gaļas rulete

Jēra gaļa Jēra gaļas fileja

Brieža gaļa Truša gaļas fileja

Iestatījums Temperatūra (°C)

Grilēšana ar gāzes infra starojuma degli (tikai specifiskiem modeļiem)

• Karsti tauki var izšļakstīties no caurdurtas gaļas (piem., no desiņām). Lai izvairītos no ādas un acu apdegumiem, lietojiet gaļas knaibles. • Gaļas grilēšanas laikā uzraugiet cepšanas procesu visu laiku. Augstās temperatūras dēļ gaļa var ātri sadegt! • Neļaujiet bērniem atrasties grila tuvumā. Grilēšanas process ir nepārtraukti jākontrolē; augstās temperatūras dēļ ēdiens var pat aizdegties.

• Cepšana ar infra starojuma degli ir ieteicama kraukšķīgu grilētu desiņu, gaļas gabalu un zivju (steika, karbonādes, laša filejas u.c.) gatavošanai ar zemu tauku saturu, kā arī apbrūnināšanai un maizes grauzdēšanai. Daži padomi grila funkcijas izmantošanai • Grila lietošanas laikā cepeškrāsns durvīm vienmēr jābūt atvērtām. • Uzstādiet kontroles paneļa aizsargplāksni. • Grilēšanas laikā cepeškrāsns termostats tiek deaktivizēts un infra deglis darbojas ar pilnu jaudu visu laiku. • Ēdiena gatavošana tabulā grilēšanai norādīta ieteicamā temperatūra, plauktu līmeņi un gatavošanas laiks. Gatavošanas laiks ir stipri atkarīgs no gaļas veida, svara un kvalitātes, tāpēc ir uzrādīts ieteicamais gatavošanas laika intervāls. • Grila deglis jāuzkarsē iepriekš trīs līdz piecas minūtes, kad cepeškrāsns ir tukša un tās durvis atvērtas. • Gatavojot uz režģa, uzklājiet uz tā nedaudz eļļas, lai gaļa nepieliptu pie tā. • Gaļas grilēšanas laikā ievietojiet režģi ar ēdienu atbilstošā vadotnē un dziļo paplāti – vienu līmeni zemāk, kas šajā gadījumā kalpos kā notecināšanas paplāte. • Grilējamais ēdiens jānovieto režģa vidū zem infra degļa. • Grilējot gaļu, tā ir jāapgriež otrādi apmēram cepšanas laika vidū. Plānākas gaļas šķēles jāapgriež tikai vienreiz, bet biezākas šķēles jāapgriež vairākas reizes. • Lietojiet gaļas knaibles, lai apgrieztu gaļu un nepieļautu gaļas caurduršanu un šķidruma iztecēšanu. • Tumšāka gaļa kļūs brūna labāk un ātrāk nekā cūkgaļa vai teļa gaļa. • Pēc katras grila lietošanas reizes izmazgājiet cepeškrāsni un gatavošanas piederumus.

Cepšana uz iesma ar gāzes infra starojuma degli (tikai specifiskiem modeļiem)

• Cepšanas uz iesma laikā tiek izmantots grils (infra starojuma deglis), tāpēc darbībām jāpievērš īpaša uzmanība. Lietojiet biezus virtuves cimdus un speciālu uz iesma uzskrūvējamu rokturi. • No uz iesmas ceptas gaļas gabala var izšļakstīties karsti tauki. Lai izvairītos no ādas un acu apdegumiem, lietojiet gaļas knaibles. • Neļaujiet bērniem atrasties cepeškrāsns tuvumā, gatavojot gaļu uz iesma. • Cepšana uz iesma ir piemērota kraukšķīgam jauna putna gaļas cepetim ar zemu tauku saturu.

Daži padomi cepšanai uz iesma Pagriežamā cepšanas iesma komplekts sastāv no pagriežama iesma ar noņemamu rokturi un divām dakšām ar skrūvēm, kas paredzētas piestiprināšanai pie gaļas gabala. • Izmantojot cepšanas uz iesma komplektu, cepeškrāsns durvīm vienmēr jābūt atvērtām. • Uzstādiet kontroles paneļa aizsargplāksni. • Grilēšanas laikā cepeškrāsns termostats tiek deaktivizēts un infra deglis darbojas ar pilnu jaudu visu laiku. • Cepšanai uz iesma nav nepieciešama cepeškrāsns iepriekšēja uzsildīšana. • Ja lietojat cepšanas iesmu, vispirms ievietojiet speciālo balsta režģi trešajā vadotnē no apakšas. • Uzspraudiet cepšanai sagatavoto gaļu uz iesma un iespraudiet balsta dakšas gaļas gabalā no katras puses, lai cieši nostiprinātu to. Pēc tam pievelciet skrūves uz dakšām. • Uzstādiet rokturi cepšanas iesma priekšgalā. Ievietojiet iesma aso galu atvērumā cepeškrāsns durvju aizmugures labajā pusē, kas ir aizsargāts ar pagriežamu aizvaru. Novietojiet iesma priekšējo galu uz atbalsta režģa apakšējās daļas, līdz tas nofiksējas savā vietā. • Ievietojiet dziļo paplāti pirmajā vadotnē, kas šajā gadījumā kalpos kā notecināšanas paplāte. • Pirms cepšanas uz iesma sākuma noņemiet iesma rokturi. • Cepšanas uz iesma laikā iesms tiks grozīts visu infra degļa darbības laiku. • Pēc grilēšanas beigām pievienojiet atpakaļ iesma rokturi. Iesma noņemšanai izmantojiet biezu virtuves drānu. Pēc katras lietošanas reizes izmazgājiet cepeškrāsni un piederumus. Ēdiena tips

Vadotne (no apakšas)

Cepšanas laiks (min.)

Gaļa un desiņas 2 mīkstas filejas steiki

2 kapātas gaļas steiki

Zivis alumīnija folijā

2 šķēles jauktas miltu maizes

Grauzdētas sviestmaizes

Grilēšana ar elektrisko infra starojuma degli (pozīcija 0) (tikai specifiskiem modeļiem)

• Gaļas grilēšanas laikā esiet īpaši piesardzīgi. Augstas temperatūras un infra starojuma karstuma rezultātā režģis un citas cepeškrāsns daļas stipri uzkarst. Karsti tauki var izšļakstīties no caurdurtas gaļas (piem., no desiņām). Lai izvairītos no ādas un acu apdegumiem, lietojiet gaļas knaibles. • Neļaujiet bērniem atrasties cepeškrāsns tuvumā grilēšanas laikā. Uzraugiet grilēšanas procesu visu laiku. Īpaši augstas temperatūras dēļ ēdiens var pat aizdegties! • Grilēšana ar infra starojuma degli ir ieteicama kraukšķīgu grilētu desiņu, gaļas gabalu un zivju (steika) gatavošanai ar zemu tauku saturu, kā arī maizes grauzdēšanai un ēdieniem, kam nepieciešama apbrūnināšana no virspuses (lazanja, kartupeļi, deserti). Daži padomi par grila funkcijas lietošanu • Grila lietošanas laikā cepeškrāsns durvīm vienmēr jābūt aizvērtām. • Ēdiena gatavošana tabulā grilēšanai norādīta ieteicamā temperatūra, plauktu līmeņi un gatavošanas laiks. Gatavošanas laiks ir stipri atkarīgs no gaļas veida, svara un kvalitātes, tāpēc ir uzrādīts ieteicamais gatavošanas laika intervāls. • Infra deglis iepriekš jāuzsilda piecas minūtes. • Gatavojot uz režģa, uzklājiet uz tā nedaudz eļļas, lai gaļa nepieliptu pie tā. • Grilēšanas laikā ievietojiet režģi ar ēdienu atbilstošā vadotnē; pēc tam ievietojiet dziļo paplāti vienu līmeni zemāk, kas šajā gadījumā kalpos kā notecināšanas paplāte. • Grilējot gaļu, tā ir jāapgriež otrādi apmēram cepšanas vidū. Plānākas gaļas šķēles jāapgriež tikai vienreiz, bet biezākas šķēles jāapgriež vairākas reizes. Lietojiet gaļas knaibles, lai apgrieztu gaļu un nepieļautu gaļas caurduršanu un šķidruma iztecēšanu. • Tumšāka gaļa kļūs brūna labāk un ātrāk nekā cūkgaļa vai teļa gaļa. • Pēc katras grila lietošanas reizes izmazgājiet cepeškrāsni un gatavošanas piederumus, lai nepieļautu netīrumu un tauku piedegšanu cepeškrāsns virsmām.

Cepšana uz iesma ar elektrisko infra starojuma degli (tikai specifiskiem modeļiem)

• Cepšanas uz iesma laikā tiek izmantots lietošanas grils (infra starojuma deglis), tāpēc darbībām jāpievērš īpaša uzmanība. Lietojiet biezus virtuves cimdus un speciālu uz iesma uzskrūvējamu rokturi. • No uz iesma ceptas gaļas gabala var izšļakstīties karsti tauki. Lai izvairītos no ādas un acu apdegumiem, lietojiet gaļas knaibles. • Neļaujiet bērniem atrasties cepeškrāsns tuvumā cepšanas uz iesma laikā. • Cepšana uz iesma ir piemērota kraukšķīgam jauna putna gaļas cepetim ar zemu tauku saturu.

Daži padomi cepšanai uz iesma • Pagriežamā cepšanas iesma komplekts sastāv no pagriežama iesma ar noņemamu rokturi un divām dakšām ar skrūvēm piestiprināšanai pie gaļas gabala. • Izmantojot cepšanas uz iesma komplektu (ar elektrisko infra starojuma degli), cepeškrāsns durvīm vienmēr jābūt aizvērtām. • Infra degļa / grila degļa lietošanai nav nepieciešama cepeškrāsns iepriekšēja uzsildīšana. • Ja lietojat cepšanas iesmu, vispirms ievietojiet speciālo balsta režģi trešajā vadotnē no apakšas. • Uzspraudiet cepšanai sagatavoto gaļu uz iesma un iespraudiet balsta dakšas gaļas gabalā no katras puses, lai cieši nostiprinātu to. Pēc tam pievelciet skrūves uz dakšām. • Uzstādiet rokturi cepšanas iesma priekšgalā. Ievietojiet iesma aso galu atvērumā cepeškrāsns durvju aizmugures labajā pusē, kas ir aizsargāts ar pagriežamu aizvaru. Novietojiet iesma priekšējo galu uz atbalsta režģa apakšējās daļas, līdz tas nofiksējas savā vietā. • Ievietojiet dziļo paplāti pirmajā vadotnē, kas šajā gadījumā kalpos kā notecināšanas paplāte. • Pirms cepšanas uz iesma sākuma noņemiet iesma rokturi. • Cepšanas uz iesma laikā iesms tiks apgriezts visu infra degļa darbības laiku. • Pēc grilēšanas beigām pievienojiet atpakaļ iesma rokturi. Iesma noņemšanai izmantojiet biezu virtuves drānu. • Pēc katras lietošanas reizes izmazgājiet cepeškrāsni un gatavošanas piederumus. Padomi ēdiena gatavošanai

Vadotne (no apakšas)

Cepšanas laiks (min)

2 kapātas gaļas steiki

1 vistas gaļa, sadalīta

Zivis alumīnija folijā

2 šķēles jauktu miltu maizes

Grauzdētas sviestmaizes

Tīrīšana un uzturēšana Nelietojiet tvaika vai augstspiediena tīrītājus gatavošanas virsmas tīrīšanai. Pirms tīrīšanas sākuma atvienojiet iekārtu no elektrotīkla barošanas avota un ļaujiet tai pilnīgi atdzist. Iekārtas korpusa priekšpuse Tīriet virsmas ar gludām virsmām paredzētu šķidru neabrazīvu tīrīšanas līdzekli un mīkstu drānu. Uzklājiet tīrīšanas līdzekli uz drānas un noņemiet netīrumus, pēc tam nomazgājiet ar ūdeni. Neuzklājiet tīrīšanas līdzekli tieši uz virsmas. Nelietojiet tīrīšanai nekādus abrazīvus un agresīvus tīrīšanas līdzekļus, asus galda piederumus vai metālu stiepļu vīkšķi, jo tie saskrāpēs iekārtas virsmu. Nerūsoša tērauda priekšējais panelis (tikai specifiskiem modeļiem) Tīriet virsmu ar maigu tīrīšanas līdzekli (ziepju putām) un mīkstu sūkli, kas neskrāpē virsmas materiālu. Nelietojiet abrazīvus vai tīrīšanas līdzekļus uz šķīdinātāju bāzes. Neievērojot šīs instrukcijas, iekārtas korpusa virsma var tikt sabojāta. Lakotas un plastmasas virsmas Tīriet kontroles pogas, kloķus un durvju rokturus ar mīkstu drānu un šķidru tīrīšanas līdzekli, kas paredzēts gludu lakotu virsmu tīrīšanai. Jūs varat izmantot arī tīrīšanas līdzekļus, kas īpaši paredzēti šādu virsmu tīrīšanai; šajā gadījumā ievērojiet ražotāja norādījumus. BRĪDINĀJUMS! Neļaujiet šīm virsmām nonākt saskarē ar cepeškrāsns tīrīšanas aerosoliem, jo tie neatgriezeniski sabojās alumīnija daļas. Netīriet alumīnija cepšanas paplātes ar abrazīviem tīrīšanas līdzekļiem, jo tie saskrāpēs virsmu. Ja alumīnija paplātes jātīra bieži, cepšanas paplātes zaudēs savu spīdumu. No tā nav iespējams izvairīties; tomēr tas nekādi neietekmē cepšanas / ēdiena gatavošanas rezultātus. Speciālais emaljas pārklājums Cepeškrāsns un cepeškrāsns durvju iekšpuse ir klāta ar speciālu emalju ar gludu un īpaši noturīgu virsmu. Šis speciālais pārklājums atvieglo virsmas tīrīšanu istabas temperatūrā.

Gāzes gatavošanas zonas • Gāzes režģi, plīts gatavošanas laukums un degļu sastāvdaļas jātīra ar siltu ūdeni un vieglu mazgāšanas līdzekli trauku mazgāšanai ar rokām. • Termiskie elementi un aizdedzināšanas ierīce jātīra ar mīkstu suku. Lai nodrošinātu to nevainojamu darbību, šiem elementiem vienmēr jābūt pilnīgi tīriem. • Notīriet degļa vainagu un vainaga vāciņu. Rūpējieties, lai gāzes izvades sprauslas uz degļa vainaga būtu tīras no netīrumiem. • Pēc tīrīšanas pabeigšanas noslaukiet visas sastāvdaļas sausas un ievietojiet atpakaļ to atbilstošajās vietās. Slīps komponentu stāvoklis var radīt problēmas degļa aizdedzināšanai.

Brīdinājums: Degļu vainagu vāciņi ir pārklāti ar melnu emalju. Vāciņu krāsas zaudēšana augstas temperatūras ietekmē ir neizbēgama, taču tas nekādi neietekmē normālu degļu ekspluatāciju. Cepeškrāsns • Cepeškrāsni var tīrīt ar tradicionāliem paņēmieniem (ar tīrīšanas līdzekļiem, cepeškrāsns tīrīšanas aerosolu), taču tikai tad, kad tā ir ļoti netīra un netīrumi ir īpaši ieēdušies. • Ielejiet 0,6 litrus ūdens cepšanas paplātē un ievietojiet to viszemākajā vadotnē. Iestatiet temperatūras izvēles kloķi / ripu uz 50°C temperatūru. Pēc trīsdesmit minūtēm ēdiena paliekas uz emaljas kļūst mīkstākas, un jūs varat tās notīrīt ar mitru lupatu.

Grūti noņemamu traipu un netīrumu notīrīšana: Pirms katras cepeškrāsns tīrīšanas reizes tai ir jābūt pilnīgi atdzisušai. • Iztīriet cepeškrāsni un piederumus pēc katras to lietošanas reizes, lai nepieļautu netīrumu piedegšanu cepeškrāsns virsmām. • Vienkāršākais paņēmiens tauku traipu noņemšanai ir neagresīvu tauku tīrītāju izmantošana, kad cepeškrāsns ir atdzisusi. • Īpaši grūti notīrāmu netīrumu gadījumā lietojiet tradicionālos cepeškrāsns tīrīšanas līdzekļus. Pēc tam rūpīgi izmazgājiet cepeškrāsni ar tīru ūdeni, lai notīrītu visus tīrīšanas līdzekļa paliekas. • Nekad nelietojiet agresīvus tīrīšanas līdzekļus, piemēram, metāla stiepļu vīkšķi, abrazīvus trauku mazgāšanas sūkļus, traipu noņēmējus u.c. • Tīrīšanas līdzekļu iegādes un izmešanas reizēs apsveriet to kaitīgumu uz apkārtējo vidi un ievērojiet instrukcijas, ko sniedz attiecīgā tīrīšana līdzekļa ražotājs.

Apakšējā ieliktņa paneļa tīrīšana. • Apakšējam ieliktņa panelim jābūt pilnīgi atdzisušam. • Paceliet nedaudz apakšējo paneli aiz tā priekšējās malas un izvelciet no cepeškrāsns. • Apakšējā ieliktņa paneli var tīrīt ar neagresīviem tīrīšanas līdzekļiem un tauku noņēmējiem; tomēr tas pēc tam ir rūpīgi jānoskalo zem tekoša ūdens, lai noņemtu visus tīrīšanas līdzekļa pārpalikumus no virsmas. • Pirms apakšējā ieliktņa paneļa nomainīšanas nodrošiniet, lai tas būtu pilnīgi sauss. • Iegaumējiet: ievietojiet apakšējā ieliktņa paneli atvērumos ierīces priekšpuses kreisajā un labajā pusē; tādā veidā tas tiks nofiksēts cepeškrāsns darbības laikā. Nepareizi ievietots apakšējais panelis var traucēt cepeškrāsns veiktspēju.

Piederumi Nomazgājiet cepeškrāsns piederumus (cepšanas paplātes, režģi u.c.) ar karstu ūdeni un nelielu daudzumu tradicionāla tīrīšanas līdzekļa. Viegli tīrāmi ieliktņi (tikai specifiskiem modeļiem) Pēc katras lietošanas reizes nomazgājiet vieglas tīrīšanas ieliktņus ūdenī, kam pievienots nedaudz tīrīšanas līdzekļa, izmantojot mīkstu suku, vai mazgājiet trauku mazgājamā mašīnā.

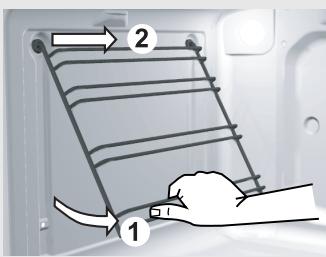

Vadotnes stiepļu rāmja izņemšana Lai vienkāršotu cepeškrāsns iekštelpas sienu tīrīšanu, stiepļu vadotņu rāmi iespējams izņemt. • Satveriet vadotnes rāmi aiz tā apakšējā gala un pagrieziet to uz iekšpusi; pēc tam izņemiet no atvērumiem augšpusē. • Notīriet vadotnes rāmi tikai ar tradicionāliem tīrīšanas līdzekļiem. • Pēc tīrīšanas vienkārši iekariet vadotnes rāmi atpakaļ, veicot minētās darbības apgrieztā secībā.

Iekšējā stikla izņemšana (attiecas tikai uz Premium stikla durvīm) Durvju stiklu var notīrīt arī no iekšpuses, tomēr vispirms tas jāizņem šādā veidā: • Izņemiet cepeškrāsns durvis (skat. nodaļu par cepeškrāsns durvju ielikšanu un izņemšanu). • Turiet durvju stiklu aiz tā apakšējās malas. Viegli pavelciet to uz āru un paceliet, taču nepārcentieties – stikls jāpaceļ maks. 10 mm augstumā, kamēr stikla stūra balsti iznāk no ligzdām (1. zīmējums). • Izņemiet stiklu ( 3. bultiņas norādītajā virzienā). • Iekšējo stiklu (tikai dažiem modeļiem) izņemiet, vispirms izņemot skrūves no stikla balstiem un pēc tam paceļot stiklu (2. zīmējums). Pirms stikla tīrīšanas izņemiet balstus. • Ievietojiet durvis atpakaļ, veicot iepriekšminētās darbības apgrieztā secībā. Piezīme: Ielieciet stiklu spraugā un pastumiet uz priekšu (3. zīmējums)

Cepeškrāsns durvju ar ekscentra eņģēm izņemšana un ievietošana • Atveriet cepeškrāsns durvis līdz galam vaļā. Paceliet apakšējā eņģu balsta aizspiedņus abās pusēs paceltā pozīcijā un piestipriniet augšējā eņģu balsta spraudņiem. • Aizveriet cepeškrāsns durvis līdz pusei un viegli izvelciet ārā. Ievietojiet durvis atpakaļ, veicot darbības apgrieztā secībā. • Ievietojiet durvis pusaizvērtā pozīcijā (apmēram 60° leņķī), piespiežot tās uz iekšu cepeškrāsnī, vienlaicīgi atverot līdz galam vaļā. Pievērsiet uzmanību gropēm apakšējā eņģu balstā, kurām ir jāsakrīt ar priekšējās puses gropju apakšpusi. Kad durvis ir pilnīgi atvērtas, izņemiet aizspiedņus no augšējā eņģu balsta spraudņiem un atgrieziet horizontālā pozīcijā.

Uzmanību! Vienmēr pārliecinieties, ka pēc durvju ievietošanas eņģu aizspiedņi ir cieši ievietoti to balstos. Pretējā gadījumā durvju ievietošanas vai izņemšanas laikā galvenā eņģe ar spēcīgu atsperi var atvērties un var tikt gūtas fiziskas traumas. • Plīts atvilktne ir aizsargāta pret nejaušu tās atvēršanu. Ja jūs vēlaties atvērt atvilktni, paceliet to nedaudz uz augšu. Lai izņemtu atvilktni, vispirms izvelciet to uz āru līdz atdurei, pēc tam paceliet vēlreiz un izvelciet līdz galam. • Neuzglabājiet plīts atvilktnē nekādus uzliesmojošus, sprāgstošus vai temperatūras jutīgus objektus un materiālus. • Dažām plīts iekārtām atvilktni ievieto, vispirms ievietojot

Cepeškrāsns durvju ar vienas ass eņģēm izņemšana un ievietošana Atveriet cepeškrāsns durvis pilnībā un pagrieziet aizspiedņus pilnīgi otrādi (zīm. 1). • Lēnām aizveriet durvis, līdz aizspiedņi tiek piespiesti pret balstiem. Apmēram 15° leņķī (attiecībā pret aizvērtu durvju pozīciju) pavelciet durvis nedaudz uz augšu un izceliet no abiem eņģu balstiem uz iekārtas (zīm. 2). • Ievietojiet durvis atpakaļ, veicot darbības apgrieztā secībā. Ievietojiet durvis 15° leņķī eņģu balstos plīts iekārtas priekšpusē un piespiediet uz leju un uz priekšu, līdz tās ieguļas balstos. • Pēc tam atveriet durvis līdz galam un pagrieziet aizspiedņus to sākotnējā stāvoklī. Lēnām aizveriet durvis un pārbaudiet, vai tās aizveras pareizi. Ja durvis neatveras vai neaizveras pareizi, pārliecinieties, vai eņģu gropes ir pareizi ievietotas to sēžās.

apakšējo aizmugures slīdi plīts vadotnē. Ja plīts atvilktne ir aprīkota ar sānu vadotnēm ar ritentiņiem, ievietojiet to, ieliekot ritentiņus vadotnēs, un aizveriet atvilktni.

Iekārtas daļu nomainīšana

Cepeškrāsns apgaismojuma spuldzes pamatne un ligzda atrodas zem sprieguma. Pastāv elektriskās strāvas trieciena risks! Pirms cepeškrāsns apgaismojuma spuldzes nomainīšanas atvienojiet plīts iekārtu no elektrotīkla barošanas, izņemot drošinātājus vai izslēdzot strāvas padevi ar galveno barošanas slēdzi. Cepeškrāsns apgaismojuma spuldze (tikai specifiskiem modeļiem) Cepeškrāsns apgaismojuma spuldze ir uzskatāma par nomaināmu rezerves daļu un garantija uz to neattiecas. Nomainiet spuldzi ar jaunu, kas atbilst šādai specifikācijai: ligzda E 14, 230 V, 25 W, 300°C. • Atskrūvējiet stikla vāku pretēji pulksteņa rādītāja virzienam, nomainiet spuldzi un novietojiet atpakaļ vāku.

Speciālie brīdinājumi un ziņojumi par kļūdām Garantijas perioda laikā jebkuras remonta darbības ir atļauts veikt tikai iekārtas ražotāja autorizētiem servisa tehniskajiem darbiniekiem. Pirms jebkuru remonta darbību veikšanas atvienojiet iekārtu no elektrotīkla barošanas, izņemot drošinātāju vai izņemot barošanas vada kontaktdakšiņu no strāvas ligzdas. Jebkuru neprofesionālu remonta darbību rezultātā var tikt izraisīts īssavienojums un gūts elektriskās strāvas trieciens. Lai izvairītos no šādiem ievainojumiem, jebkurus remonta darbus drīkst veikt tikai kvalificēts speciālists vai pēcpārdošanas servisa pārstāvis. Nelielas kļūmes iekārtas darbībā drīkst novērst pats lietotājs, atbilstoši tālāk aprakstītajiem norādījumiem.

Ja ierīces bojājumi vai traucējumi tās darbībā tikuši radīti nepareizas tās lietošanas dēļ, serviss garantijas laikā nav bezmaksas. Turiet lietošanas instrukciju vienmēr pieejamā vietā, bet ierīces pārdošanas gadījumā nododiet to nākamajam lietotājam. Tālāk tabulā sniegti padomi dažu izplatītāko problēmu novēršanai.

Gāzes liesma ir nevienmērīga, nestabila.

Liesma ir nestabila nepareizas liesmas jaudas iestatījuma dēļ.

Speciālistam jāiestata pareiza gāzes pievade.

Degļa liesma pēkšņi mainās. Nepareiza gāzes virsmas komponentu montāža. Degļa aizdedzināšanai nepieciešams ilgs laiks.

Veiciet pareizu degļa komponentu montāžu.

Nepareiza gāzes degļa komponentu Veiciet pareizu degļa komponentu montāžu. montāža.

Gāzes liesma izdziest īsi pēc Regulēšanas kloķis tiek atlaists par aizdedzināšanas ātru. Regulēšanas kloķis netiek iespiests līdz galam.

Turiet kloķi piespiestu ilgāk. Pirms kloķa atlaišanas piespiediet to stipri vēl vienu reizi.

Gāzes režģa krāsojums ir izdilis.

Normāla parādība, ko izraisa augsta Notīriet režģi ar metāla tīrīšanas līdzekli. temperatūra.

Vispārēji traucējumi elektriskajā ekspluatācijā.

Izdedzis drošinātājs.

Pārbaudiet drošinātāju un nomainiet, ja nepieciešams.

Nedarbojas elektriskā degļu Ēdiena pārpalikumi vai tīrīšanas Atveriet un rūpīgi iztīriet atvērumu starp aizdedzināšana. līdzekļa paliekas bloķē kontaktu aizdedzināšanas ierīci un degli. starp aizdedzināšanas ierīci un degli. Degļa vainaga vāciņš ir neglīts..

Normāla traipu veidošanās.

Notīriet degļa vainaga vāciņu ar metāla tīrīšanas līdzekli.

Uz durvju stikla karsēšanas laikā izveidojas rasa.

Normāla parādība, kas rodas temperatūru starpības rezultātā.

Nav iespējams; neietekmē plīts darbību.

Gatavošanas laikā parādās dūmi.

Gatavošanas temperatūra iestatīta pārāk augsta.

Iestatiet zemāku gatavošanas temperatūru.

Termostats nedarbojas.

Sazinieties ar speciālistu, lai nomainītu termostatu.

Gatavošanas temperatūra iestatīta Lietošanas laikā cepeškrāsns kļūst ļoti netīra. pārāk augsta.

Iestatiet zemāku gatavošanas temperatūru.

Režģis un notecināšanas paplāte ievietota nepareizi.

Novietojiet režģi virs notecināšanas paplātes un ievietojiet vienā vadotnē.

Šķidrums vai mīkla izklājas nevienmērīgi.

Plīts nav uzstādīta horizontāli.

Uzstādiet plīti pareizi (modeļiem ar regulējamām kājiņām noregulējiet kājiņu augstumu), pilnīgi horizontālā stāvoklī.

Gatavošanas rezultāti ir neapmierinoši

Nepareizi cepeškrāsns iestatījumi.

Iestatiet cepeškrāsns režīmu atbilstoši norādījumiem tabulā.

Konditoreja ir ar bālu nokrāsu (gaiša) apakšā

Nepareiza vadotnes (plaukta) līmeņa Novietojiet cepšanas paplāti zemāk. izvēle Cepšanas trauks novietots uz cepšanas paplātes cepeškrāsnī

Novietojiet cepšanas trauku uz cepeškrāsns režģa

Konditorejas izstrādājumi ir par sausu.

Temperatūra ir pārāk zema

Palieliniet cepeškrāsns temperatūru.

Gatavošanas laiks pārāk ilgs

Iestatiet īsāku gatavošanas laiku

Konditorejas izstrādājumi ir iekšpusē lipīgi, gaļa nav pilnīgi izcepta.

Gatavošanas temperatūra pārāk augsta

Samaziniet gatavošanas temperatūru – gatavošanas laiku nevar samazināt, iestatot augstāku temperatūru (izcepts ārpusē, jēls iekšpusē).

Gatavošanas laiks pārāk īss

Izvēlieties ilgāku gatavošanas laiku, ļaujiet mīklai piebriest ilgāk.

Pārāk daudz šķidruma mīklā

Pievienojiet mīklai mazāk šķidruma

Autorizētu servisa centru un to telefonu numuru sarakstu skatiet klāt pieliktajā garantijas kartē.

Uzstādīšana un pievienošana Iekārtu drīkst pievienot tikai saskaņā ar spēkā esošajiem noteikumiem, un to var izmantot tikai labi ventilējamās telpās.

Svarīgi brīdinājumi • Ierīces uzstādīšanu virtuves darba virsmā un tās pievienošanu barošanas avotam drīkst veikt tikai atbilstoši kvalificēts tehniķis. • Telpai, kurā tiek uzstādīta iekārta, jābūt labi un regulāri ventilējamai. • Gāzes tips, kuram iekārtu ir noregulējis ražotājs, ir norādīts uz parametru plāksnes. • Pirms uzstādīšanas un pievienošanas pārliecinieties, vai iekārtas specifikācijas atbilst vietējo savienojumu specifikācijām (gāzes tips un spiediens). • Šī iekārta nav piemērota pievienošanai skurstenim vai ventilācijas šahtai. Iekārtu drīkst uzstādīt un pievienot tikai saskaņā ar spēkā esošajiem noteikumiem. Gāzes degļu lietošanas laikā parasti telpā tiek izdalīts siltums un mitrums, tāpēc gāzes plīts virsmas uzstādīšanas vietai ir jābūt labi ventilējamai. • Attālumam starp virtuves darba virsmu un pārsegu jābūt vismaz tādam pašam, kā norādīts virtuves pārsega uzstādīšanas instrukcijā. • Šī iekārta pieder klasei 2/1. Uzstādot iekārtu starp diviem virtuves mēbelējuma elementiem, tā var būt tiešā saskarē ar tiem abās pusēs. Iekārtas vienā drīkst atrasties virtuves mēbelējuma daļa, kas ir augstāka par iekārtu tikai tad, ja attālums starp iekārtu un šo mēbelējuma elementu nav mazāks par 10 centimetriem. Šādā gadījumā iekārtas otrā pusē drīkst uzstādīt virtuves mēbelējumu, kura augstums nepārsniedz plīts virsmas augstumu. Piekārtajiem virtuves elementiem virs gatavošanas virsmas jābūt uzstādītiem tādā attālumā, lai nodrošinātu pietiekami daudz vietas ērtam darba procesam. Attālumam starp darba virsmu un pārsegu jābūt vismaz 650 mm. • Ja gāze jūsu gāzes pievada cauruļvadā nav savietojama ar esošajiem iekārtas regulējumiem, sazinieties ar servisa centru vai gāzes piegādes uzņēmumu. Viņu speciālisti noregulēs iekārtas atbilstoši gāzes tipam jūsu gāzes pievadā ātri un profesionāli. • Visas citus remonta darbus un uzdevumus, kuriem nepieciešami speciāli instrumenti, drīkst veikt tikai autorizēta servisa dienesta tehniķis. • Iekārtas lietotājs drīkst veikt tikai tādas darbības, kurām nav nepieciešami papildu instrumenti. • Sienām un mēbelējumam iekārtas tiešā tuvumā (grīdas, virtuves siena, sānu sienas) jābūt izturīgam vismaz pret 90°C. • Barošanas vads iekārtas aizmugurē jānostiprina tādā veidā, lai tas nenonāktu tiešā saskarē ar plīts aizmugures sienu, jo tā iekārtas lietošanas laikā stipri uzkarst. Barošanas vads ierīces aizmugurē ir jāizvieto tā, lai tas nenonāktu tiešā saskarē ar iekārtas aizmugures sienu, jo šī plīts daļa ekspluatācijas laikā stipri uzkarst.

Pirms plīts novietošanas atzīmējiet uz sienas punktu, kur Jūs vēlaties piestiprināt plīts balstu (zīmējums) un piestipriniet to ar pievienotajām skrūvēm φ 8x45. Bīdiet plīti pie sienas, lai balsts ieslīdētu 15x90 mm atverē, kas atrodas pīts aizmugurē (attēls). Plīts apakšā ir paredzēta vieta skrūvēm, ja ir nelīdzena grīda. Tās var aizsniegt, izvelkot plīts atvilkni (attēls).

Pievienošana gāzes pievadam

Rūpnīcas iestatījumi • Visas gāzes plīts iekārtas tiek pārbaudītas un apzīmētas ar CE atbilstības simbolu. • Gāzes plīts iekārtas tiek piegādātas noblīvētas; piegādes laikā tās ir noregulētas izmantošanai ar H vai E tipa dabasgāzi (20 mbar) vai šķidrināto gāzi (50 vai 30 mbar). Šie dati ir uzrādīti uz parametru plāksnes, kas atrodas cepeškrāsns iekšpusē un kas ir redzama, kad tiek atvērtas cepeškrāsns durvis. • Slodze un gāzes patēriņš konkrētiem degļiem ir norādīts

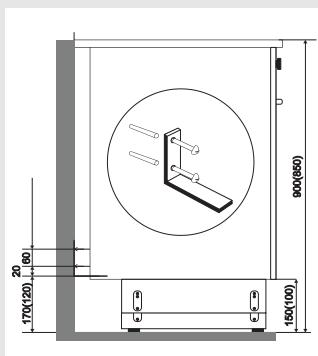

Plīts iekārtas līdzena novietošana un papildu balsti Plīts iekārtas augstums, ieskaitot balstus, ir 90 cm; augstums bez balsta ir 85 cm. Balstu veido divi skrituļi pa kreisi un pa labi iekārtas aizmugurē, un tie vienkāršo tās pārvietošanu. Iekārtas priekšpusē pa kreisi un pa labi balsts satur noregulēšanas skrūves, kuras var izmantot iekārtas izlīdzināšanai horizontāli un plīts virsmas augšējās malas noregulēšanai vienā līmenī ar blakus stāvošajiem virtuves iekārtas elementiem (ja tādi ir). Regulējamās kājiņas kļūst pieejamas pēc plīts atvilktnes izņemšanas; ja nepieciešams, tās var pagriezt, lai palielinātu vai samazinātu plīts augstumu, līdz iekārta atrodas pilnīgi horizontālā stāvoklī. Noregulēšanas skrūves var viegli pagriezt, ja plīti nedaudz sagāž sāniski, izlīdzinot slodzi. Papildu balstus arī var izņemt, atskrūvējot četras apakšējās skrūves; šīs skrūves piestiprina balstus plīts sānu sienām. Šajā gadījumā izņemiet noregulēšanas skrūves no balstiem un ievietojiet tās apakšējā plīts atbalsta panelī pa kreisi un pa labi. Izlīdziniet plīts stāvokli horizontāli, kā aprakstīts iepriekš. Dažas plīts iekārtas ir aprīkotas ar četrām noregulēšanas skrūvēm to apakšā (divas priekšā un divas aizmugurē); tās ir paredzētas iekārtas stāvokļa izlīdzināšanai uz nelīdzenas grīdas vai augstuma noregulēšanai vienādi ar blakus esošajiem virtuves iekārtas elementiem.

tabulā šīs instrukcijas beigās. • Kad iekārta tiek noregulēta izmantošanai ar cita tipa gāzi, ir jānomaina arī degļu sprauslas (skatiet “Sprausla tabulu”). • Remonta gadījumā vai pēc blīvējuma bojāšanas jāveic visu funkcionālo daļu pārbaude un atkārtota blīvēšana saskaņā ar uzstādīšanas norādījumiem. Funkcionālās daļas ir šādas: fiksēta sprausla lielai liesmai un noregulējams vārsts / skrūve mazai liesmai. Pievienošana gāzes pievadam • Kad tiek veikta iekārtas pievienošana gāzes pievades vadam vai gāzes balonam, ievērojiet gāzes piegādes uzņēmuma noteikumus. • Plīts virsmas labajā pusē atrodas gāzes pievienošanas spraudnis ar ISO7-1 R1/2 standarta ārējo vītni. • Komplektācijā ir arī iekļauts adapters plīts izmantošanai ar šķidrināto gāzi un nemetāliska paplāksne. • Pievienošanas laikā kronšteins R1/2 jāsatver cieši, lai nepieļautu tā rotēšanu. • Savienojumu blīvēšanai lietojiet apstiprinātas nemetāliskas paplāksnes vai apstiprinātus blīvējuma materiālus. • Paplāksnes drīkst izmantot tikai vienreiz. Plakano nemetālisko paplākšņu biezuma deformācija nedrīkst pārsniegt 25 procentus. • Ierīces pievienošanai gāzes pievadam izmantojiet pārbaudītu un sertificētu lokanu šļūteni. Nodrošiniet, lai tā nenonāktu saskarē ar iekārtas aizmugures sienu vai cepeškrāsns griestiem. Pēc gāzes plīts virsmas pievienošanas pārbaudiet visus savienojumus pret noplūdi. Pievienošana, izmantojot lokanu šļūteni • Ja iekārta tiek pievienota ar lokanu šļūteni, tā ir jāizvieto, kā parādīts A zīmējumā. • Ja pievienošanas caurule ir no metāla, ir pieļaujams variants A.

Ekspluatēšanas uzsākšana Sākot iekārtas lietošanu, ievērojiet visas lietošanas instrukcijas. Ieslēdziet visus degļus un pārliecinieties par stabilu liesmu pie tās visaugstākā un zemākā jaudas iestatījuma. Gāzes liesmai jābūt skaidri redzamai, zilā un zaļā krāsā tās centrā. 230827

Pievienošana gāzes pievada spraudnim A ISO7-1 R1/2 savienošanas spraudnis. B Nemetāliska metāla paplāksne (biezums 2 mm). C Caurules adapters šķidrinātai gāzei (atkarībā no modeļa)

Pēc pievienošanas pārbaudiet degļu pareizu darbību. Gāzes liesmai jābūt skaidri redzamai, zilā un zaļā krāsā tās centrā. Ja liesma ir nestabila, palieliniet minimālo gāzes jaudu. Izlasiet lietošanas instrukciju un izskaidrojiet degļu lietošanu citam plīts lietotājam.

Adaptēšana citam gāzes tipam

• Lai adaptētu plīti izmantošanai ar cita tipa gāzi, nav nepieciešama iekārtas izņemšana no virtuves darba virsmas. • Pirms adaptēšanas atvienojiet iekārtu no elektrotīkla barošanas ligzdas un aizveriet gāzes padeves vārstu. • Nomainiet esošās nominālās termiskās slodzes sprauslas ar atbilstošām sprauslām jaunajam gāzes tipam (skatiet sprauslu tabulu tālāk tekstā). • Lai adaptētu ierīci izmantošanai ar šķidrināto gāzi, nostipriniet regulēšanas skrūvi minimālās termiskās slodzes stāvoklī maksimāli līdz galam, lai sasniegtu minimālo termisko slodzi. • Kad veicat plīts adaptēšanu izmantošanai ar dabasgāzi, atbrīvojiet minimālās termiskās slodzes regulēšanas skrūvi, lai sasniegtu minimālo termisko slodzi, taču nepagrieziet to vairāk par 1,5 apgriezienu. Pēc iekārtas adaptēšanas izmantošanai ar citu gāzes tipu pielīmējiet jaunu uzlīmi ar informāciju par jauno gāzes pieslēgumu (uz parametru plāksnes) virs vecās uzlīmes un pārbaudiet iekārtas funkcionalitāti un blīvējumus. Nodrošiniet, lai visi elektriski vadošie elementi, kapilārie termostati un termiskie elementi neatrodas gāzes plūsmas vietās.

• Noregulēšanas elementiem, lai iegūtu minimālu degļu slodzi, var piekļūt caur atvērumiem kontroles panelī. • Izņemiet balsta režģi un degļa vāciņu ar degļa vainagu. • Izņemiet kontroles kloķi.

Noregulēšanas elementi

Plīts gāzes deglis (zīm. 1) 1 Degļa vainaga vāciņš 2 Degļa vainags ar vāciņa balstu 3 Termiskais elements (tikai degļiem ar termisko aizsardzību, pieejams dažiem modeļiem). 4 Aizdedzināšanas ierīce 5 Sprausla

Trīskāršais deglis (2. zīm.) 5 Sprausla

Gāzes vārsts ar aizsardzības ierīci (zīm. 3) 6 Minimālās termiskās slodzes noregulēšanas skrūve

Gāzes vārsts bez aizsargierīces (zīm. 4) 6 Minimālās termiskās slodzes regulēšanas skrūve Gāzes deglis Nazivna toplotna obremenitev Minimalna toplotna obremenitev

Cepeškrāsns degļa noregulēšanas elementi (zīm. 5) Lai piekļūtu elementiem cepeškrāsns degļa noregulēšanai citam gāzes tipam, ir jānoņem kontroles panelis, kā arī cepeškrāsns apakšējais panelis un cepeškrāsns deglis (atskrūvējiet skrūvi degļa priekšā un pavelciet to nedaudz uz priekšu). Lai piekļūtu cepeškrāsns sprauslai, izņemiet aizvaru. 7 Sprausla 8 Aizvars 9 Cepeškrāsns deglis 230827

Gāzes vārsts ar termostatu (zīm. 6) 10 Minimālās termiskās slodzes noregulēšanas skrūv

Infra degļa noregulēšanas elementi (zīm. 7) Lai piekļūtu elementiem infra degļa noregulēšanai citam gāzes tipam, izņemiet infra degli (atskrūvējiet skrūvi degļa priekšā un pavelciet to nedaudz uz priekšu). Lai piekļūtu cepeškrāsns sprauslai, izņemiet aizvaru.

11 Sprausla 12 Aizvars 13 Deglis

Elementi, kas jānomaina vai jānoregulē, adaptējot cepeškrāsni citam gāzes tipam Cepeškrāsns deglis, infra deglis

Nomināla termiskā slodze

Minimālā termiskā slodze

Nomināla termiskā slodze

Iestatījumi primārajam gaisa regulēšanas aizvaram uzskaitīti šajā tabulā: G20/20mbar G20/13mbar G30/30mbar G30/50mbar G30/36mbar G25/25mbar G20/25mbar

G25/20mbar G110/8mbar G25.1/ G120/8mbar 25mbar

Cepeškrāsns deglis* (zīm. 5)

Vairāk primārā gaisa – pagrieziet aizvaru pa kreisi; mazāk primārā gaisa – pagrieziet aizvaru pa labi.

*) Primārā gaisa plūsma ir iestatīta pareizi, kad liesma ir stabila un kad ir skaidri redzama zili-zaļa liesmas iekšiene (nedaudz mazāka šķidrinātai gāzei). Attālumi “a” un “b” ir norādīti atsevišķi.

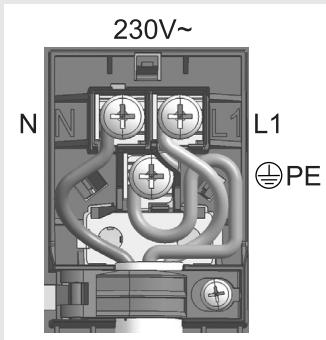

Pievienošana barošanas avotam

Iekārtas pievienošanu elektroinstalācijai drīkst veikt tikai autorizēts un kvalificēts servisa darbinieks vai reģistrēts elektriķis! Nepareizi savienojumi var neatgriezeniski sabojāt ierīces detaļas; šādos gadījumos garantija tiek izbeigta. • Atveriet pievienošanas spaili ar skrūvgriezi, kā norādīts zīmējumā uz vāka. • Pieslēguma sprieguma (230 V caur N) pārbaude jāveic kvalificētam elektriķim, lietojot piemērotu mēraparatūru! • Savienotāju tiltiem jābūt novietotiem atbilstoši elektrotīkla pieslēgumam! • Pirms ierīces pievienošanas pārliecinieties, ka uz parametru plāksnes norādītais spriegums atbilst jūsu mājas elektroinstalācijas spriegumam. • Barošanas vada garumam jābūt vismaz 1,5 metri; tādā veidā iekārtu var pievienot pirms piebīdīšanas sienai. • Barošanas kabeļa garums jāpielāgo tādā veidā, lai raušanas slodzes rezultātā iezemējuma vads tiktu nostiepts vēlāk nekā sprieguma vadi. Darbību secība • Ar skrūvgriezi atveriet pievienošanas ligzdas vāku iekārtas aizmugurē. Atbrīvojiet divas spailes, kā parādīts uz pievienošanas ligzdas vāka. • Barošanas vads ir jāizver caur stiprināšanas palīgierīci, kas pasargā to no nejaušas izraušanas. Ja stiprināšanas palīgierīce vēl nav uzstādīta, uzstādiet to tādā veidā, lai tā būtu nofiksēta pievienošana ligzdas korpusa vienā galā. • Pēc tam pievienojiet iekārtu saskaņā ar zīmējumos redzamajiem norādījumiem. Ja elektrotīkla spriegums atšķiras, savienotāju tilti ir jānomaina. • Cieši nostipriniet stiprināšanas palīgierīci un aizveriet vāku. Vadu krāsas L1, L2, L3 = ārējie vadi zem sprieguma. Parasti vadu krāsas ir melna, melna, brūna. N = neitrālais vads, parasti zils. Nodrošiniet, ka N vads tiek pievienots pareizi! PE = aizsardzības vai iezemējuma vads, parasti zaļi-dzeltens.

Šķidrināta gāze 3+, B/P Wo=72,9÷87,3MJ/m3 G30 p=30 mbar

Šķidrināta gāze 3+, B/P Wo=72,9÷87,3MJ/m3 G30 p=30 mbar

• Rūpnīcā iebūvētie gāzes regulēšanas vārsti ir paredzēti šķidrinātās gāzes plūsmas regulēšanai; tomēr vārsti ir iestatīti lietošanai ar tādu gāzes tipu, kuram ierīce ir sagatavota rūpnīcā. • Adaptējot ierīce lietošanas ar citu gāzes tipu, regulēšanas skrūve (vārsts) ir jāpievelk vai jāatbrīvo atbilstoši nepieciešamajai gāzes plūsmai/caurlaidspējai (tomēr regulēšanas skrūvi nedrīkst atbrīvot vairāk nekā par 1,5 apgriezieniem no pilnīgi nostiprinātas pozīcijas). Degļa karstuma jaudas līmenis ir norādīts saskaņā ar maksimālo gāzes kaloritātes vērtību Hs.

Brīdinājums: šīs darbības drīkst veikt tikai kvalificēts tehniķis, kuru autorizējis gāzes piegādes uzņēmums vai autorizēts gāzes dienests!

Tehniskie rādītāji Parametru plāksne

A B C D E F G H Sērijas numurs Modelis Tips Preču zīme Kods Tehniskā informācija Atbilstības indikācijas / simboli Rūpnīcas iestatījumi gāzes tipam

IERĪCES SPECIFIKĀCIJA VAR TIKT MAINĪTA BEZ IEPRIEKŠĒJA BRĪDINĀJUMA BEZ IETEKMES UZ IERĪCES EKSPLUATĀCIJU.
