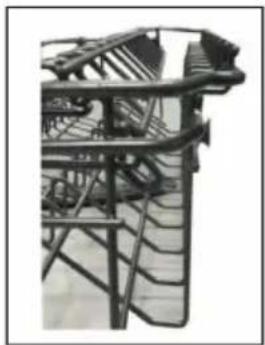

Regulējams augšējais grozs	Jā
Galda piederumu grozs	Jā
Pārplūdes aizsardzība	Jā
Pašattīrošs filtrs	Jā
Rezerves daļu pieejamība	Vismaz 7 gadus pēc ražošanas beigām
Remontējamības indekss	8,2/10

Bieži uzdotie jautājumi - MNV4260 Concept

Kāda ir Concept MNV4260 trauku mazgājamās mašīnas ietilpība?

Concept MNV4260 ietilpība ir 12 vietas.

Kā uzstādīt trauku mazgājamo mašīnu?

Uzstādīšanai nepieciešama standarta 60 cm atvere. Pārliecinieties, ka ūdens padeves un notekas savienojumi ir pareizi izveidoti. Skatiet rokasgrāmatu detalizētākai informācijai.

Kādas programmas ir pieejamas MNV4260?

Programmas ietver Eco, Intensive, Quick, Glass un Pre-rinse. Katra ir optimizēta dažādiem netīrumu līmeņiem.

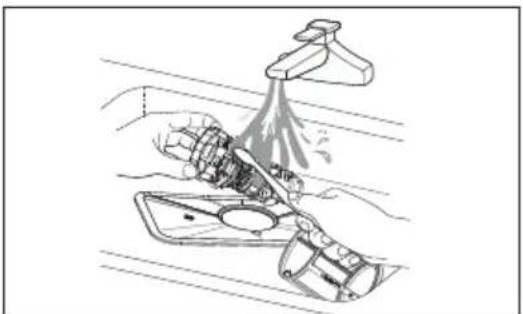

Kā tīrīt trauku mazgājamās mašīnas filtru?

Pašattīrošais filtrs ir jātīra reizi mēnesī. Noņemiet apakšējo grozu, pagrieziet un paceliet filtra komplektu, noskalojiet zem tekoša ūdens.

Kāpēc mana trauku mazgājamā mašīna nesāk darboties?

Pārbaudiet, vai durvis ir aizvērtas, strāvas vads ir pievienots un bērnu bloķēšana ir atspējota. Ja problēma joprojām pastāv, skatiet kļūdas kodu rokasgrāmatā.

Kā regulēt skalojamā līdzekļa devu?

Pagrieziet skalojamā līdzekļa dozatora vāciņu, lai iestatītu devu no 1 (zema) līdz 4 (augsta). Parasti cietam ūdenim ieteicams iestatījums 2.

Kāds ir šīs trauku mazgājamās mašīnas trokšņa līmenis?

Trokšņa līmenis ir 49 dB(A), kas ir pietiekami kluss atvērtām dzīvojamām telpām.

Cik ilgi darbojas Eco programma?

Eco programma parasti darbojas 210 minūtes 50°C temperatūrā, nodrošinot enerģijas efektivitāti un efektīvu tīrīšanu.

Kā aktivizēt bērnu bloķēšanu?

Nospiediet un turiet 'Start' pogu 3 sekundes, līdz iedegas indikators. Lai deaktivizētu, atkārtojiet procesu.

Kādas rezerves daļas ir pieejamas un cik ilgi?

Būtiskās rezerves daļas, piemēram, filtri, smidzināšanas sviras un blīves, ir pieejamas vismaz 7 gadus pēc ražošanas beigām.

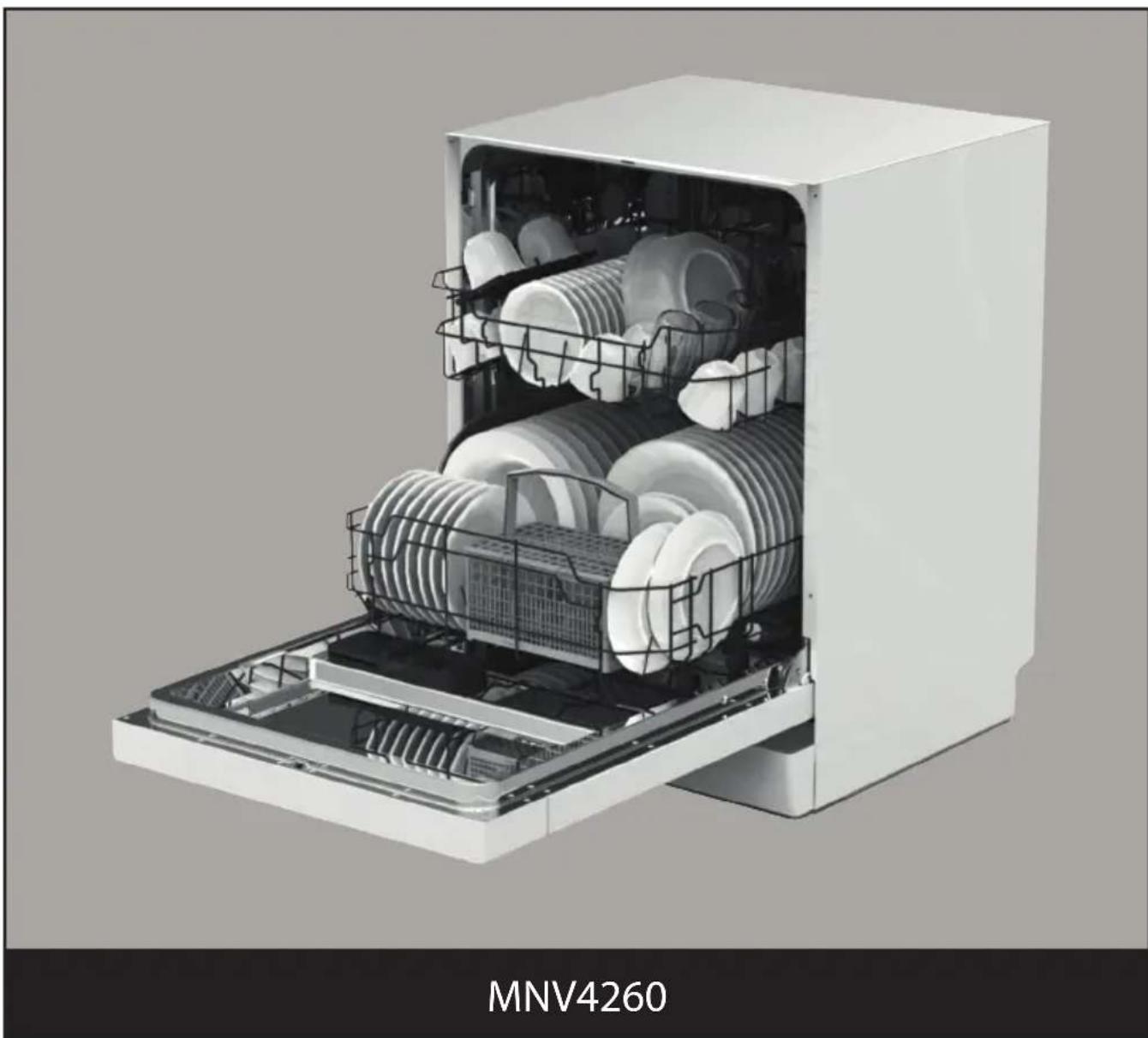

LIETOŠANAS INSTRUKCIJA MNV4260 Concept

lebūvējamā trauku mazgājamā mašīna

Built-in dishwasher

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai ari citi cilvēki, kuri izmantos šo ierīci, pirms šis ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerices apraksts

Vadības panela apraksts

Lietošanas instrukcija

Reğenerācijas sāls iepildīšana

Skalošanas līdzekļa iepildīšana

Mazgāšanas līdzekļi

Nepiemēroti trauki

Trauku ievietošana

Mazgāšanas programmu pārskats

lekārtas ekspluatācijas uzsākšana

Trišana un apkope

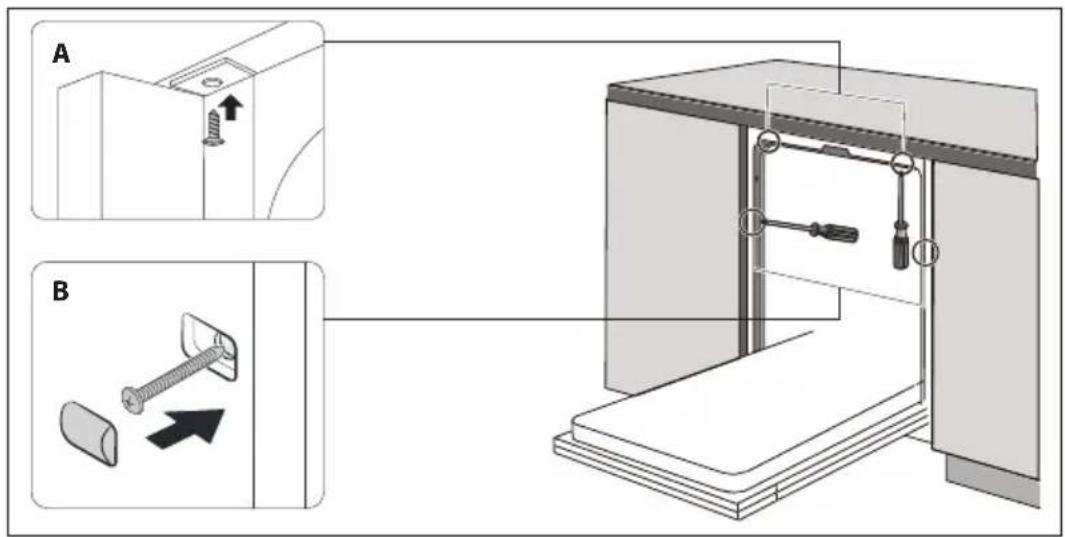

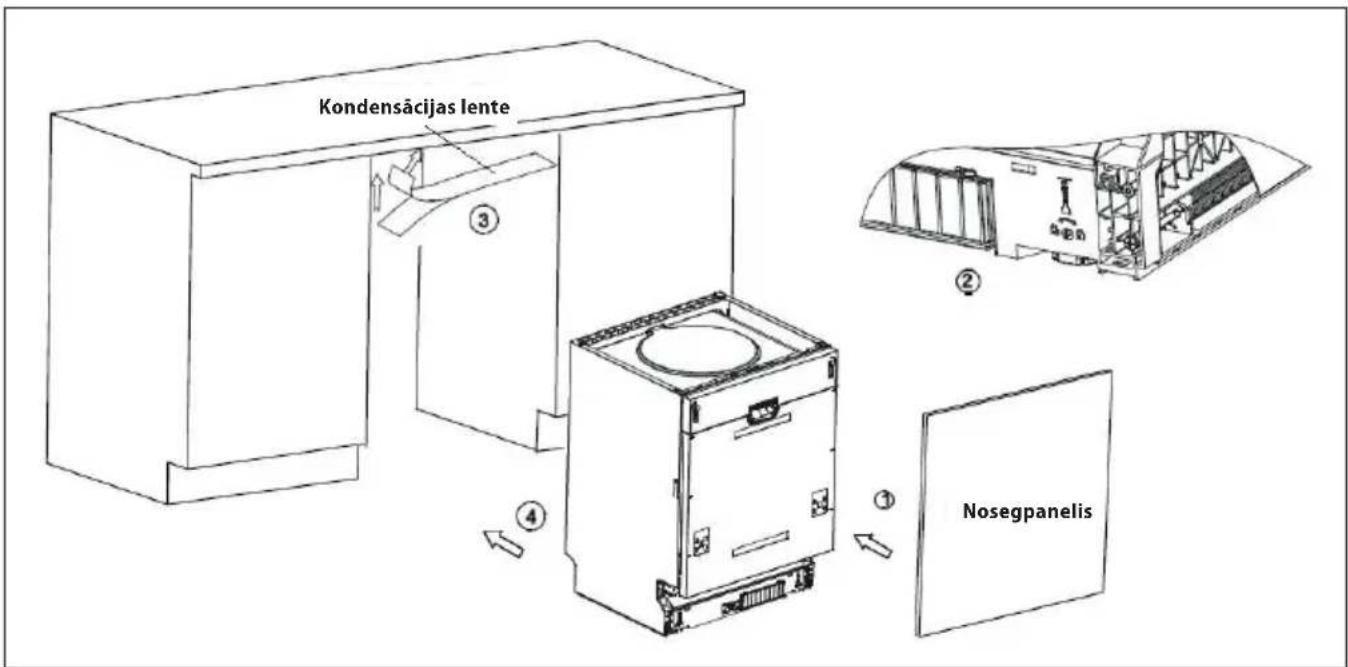

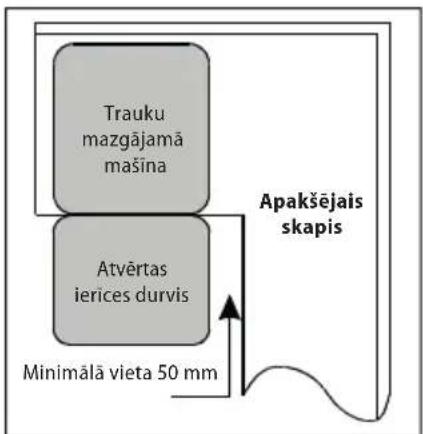

lerīces uzstādīšana

Traucējumu novēršana

Klūdas ziņojumi

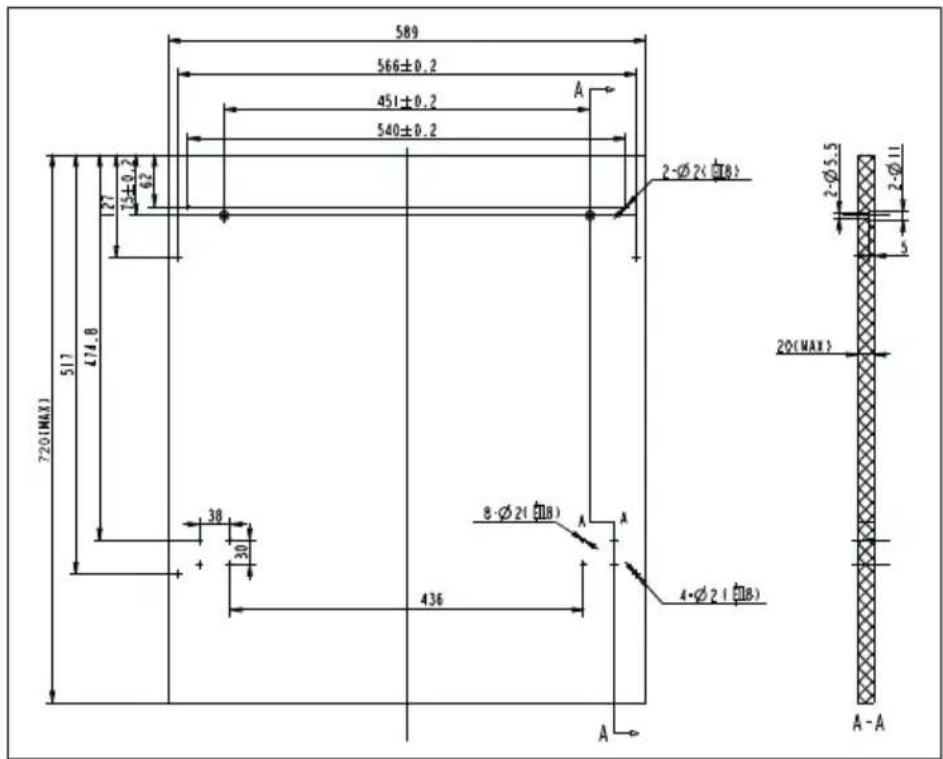

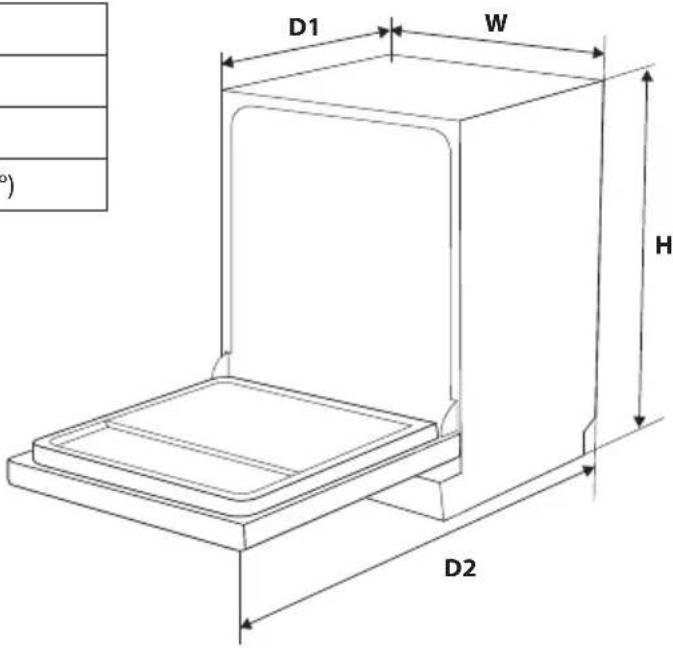

lerīces izmēri

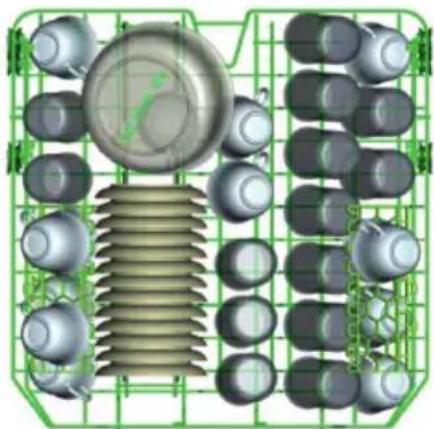

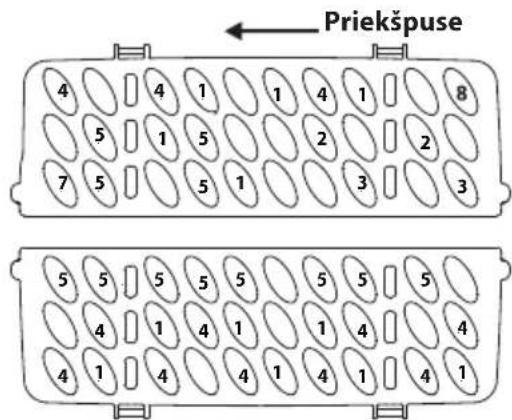

Trauku ievietošanas piemēri

Vides aizsardzība

Tehniskie dati
Elektroenerģijas klase (a)	E EEI	(a)	55,9
Tīrīšanas veiktspējas indekss (a) 1,13(a)		Žāvēšanas veiktspējas indekss (a)	1,07
Enerģijas patērinņš (kWh / cikls) (1)	0,923 Ūdens patērinņš (l / cikls) (2) 11,0
Programmas ilgums (h: min) (a)	3:40 Izslēgts režīms 0,49 W
Kavēšanās sākums 1,0 W		Akustiskā trokšņa emisija gaisā (a)	49 dB (A)
Akustiskā trokšņa emisijas klase gaisā (a) C	Augustums 815 mm
Platums	598 mm	Dziļums (durvis aizvērtas);	550 mm
Dziļums (durvis atvērtas);	1150 mm	letilpība (a)	12 trauku komplekti
Tips	Lebūvēts	Jauda/frekvence	230 V ~ 50 Hz
Ūdens spiediens	0.04 – 1 MPa	Svars	39,5 kg

Papildus informācija:

(a) ECO programmai

(1) pamatojoties uz ECO programmu, izmantojot aukstā ūdens iepildišanu. Faktiskais energijas patēriņš būs atkarīgs no jerīces lietošanas veida
(2) pamatojoties uz ECO programmu. Faktiskais ūdens patēriņš būs atkarīgs no ierīces lietošanas veida un ūdens cietības.

Ražotājs patur tiesības veikt jebkuras tehniskas izmainas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc trauku mazgājamās mašīnas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, moteļos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

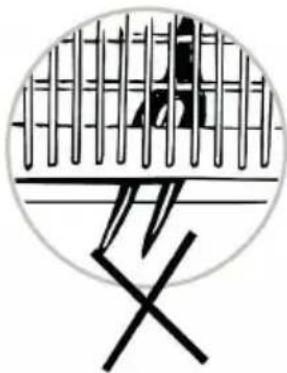

- Nažus un citus asus priekšmetus ievietojiet trauku grozā ar smailajiem un asajiem galiem lejup vai horizontāli.

- Trauku mazgājamā mašina ir paredzēta lietošanai mājsaimniecībā un tikai virtuve trauku mazgāšanai.

- Neko neuzglabājiet ierīces iekšpusē.

- Nesēdiet un nestāviet uz atvērtām ierīces durvīm.

- Ūdens mazgāšanas tvertnē nav dzeramais ūdens!

- Mazgāšanas tvertnē nedrīkst nonākt šķīdinātāji (tie rada eksplozijas draudus).

- Lietojiet tikai izstrādājumus, kas ir paredzēti trauku mazgājamajām mašīnām.

- Mazgāšana programmu darbības laikā veriet trauku mazgājamās mašīnas durvis loti piesardzīgi, jo var izšlakstīties ūdens.

- levērojiet drošības un lietošanas instrukcijas, kas norādītas uz mazgāšanas un skalošanas līdzekļu iepakojuma.

- Nepieskarieties karstām virsmām un sildelementiem ierīces izmantošanas laikā vai īsi pēc tās lietošanas.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Nelaujiet izmantot ierīci kā rotallietu.
• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.
• UZMANĪBU! Atverot durvis, var atbrīvoties liels tvaika daudzums vai izšļakstīties ūdens. levērojiet maksimālu piesardzību. Pastāv applaucēšanās risks!
• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.
• Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā škidrumā.
• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.
• Bojātu ierīci ieslēgt nedrīkst.
• Nelietojiet ierīci, ja durvis vai to blīvējums ir bojāti. Lūdziet veikt remontu autorizētā servisa centrā.
• Nelietojiet ierīci bez pareizi uzstādītiem pārsegiem un bez priekšējā paneļa.
• Mazgājiet ierīcē tikai traukus, kas paredzēti mazgāšanai trauku mazgājamā mašinā. Izvairieties no plastmasas trauku saskares ar ierīces sildelementiem.
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai vismaz 30 minūtes atdzist.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.
• Uzglabājiet mazgāšanas un skalošanas līdzekļus bērniem nepieejamā vietā.
• Neļaujiet bērniem atrasties atvērtas trauku mazgājamās mašīnas tuvumā, jo tajā var būt mazgāšanas līdzekļu atliekas.

UZMANİBU!

Atveriet ierīci tikai uz īsu laiku, lai ieliktu vai izņemtu traukus. Šādi novērsīsiet savainojumus, piemēram, paklūpot. Bērni var ierīcē ieslēgties (nosmakšanas risks) vai tikt pakļauti dažādiem apdraudējumiem.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

IERİCES APRAKSTS

1 Augšējais grozs
2 Galda piederumu nodalijums
3 Augšējais smidzinātājspārns
4 Pudeļu nodalījums

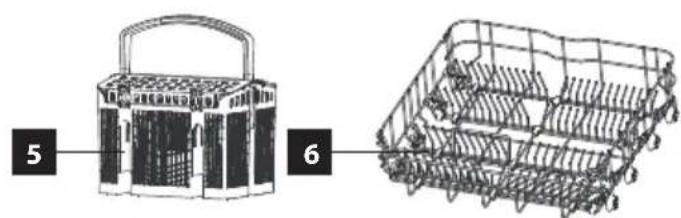

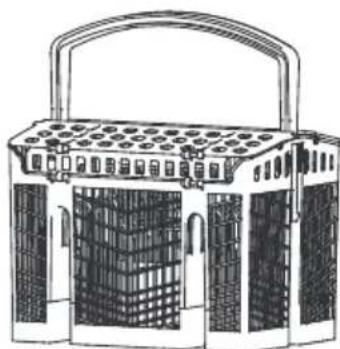

5 Galda piederumu grozs
6 Apakšējais grozs

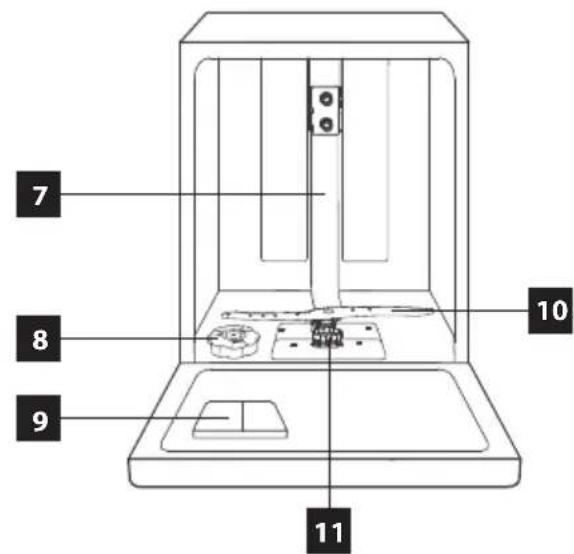

7 lekšējie cauruļvadi
8 Reğenerācijas sāls nodalījums
9 Mazgāšanas un skalošanas līdzekļa dozators
10 Apakšējais smidzinātājspārns

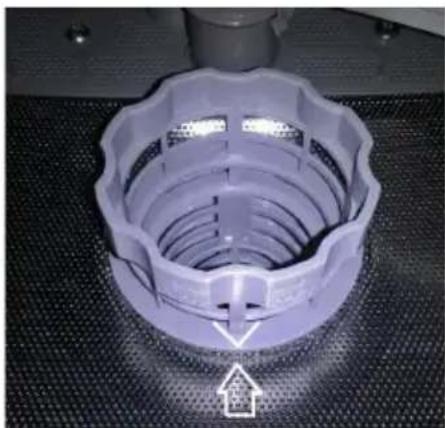

11 Filtra komplekts

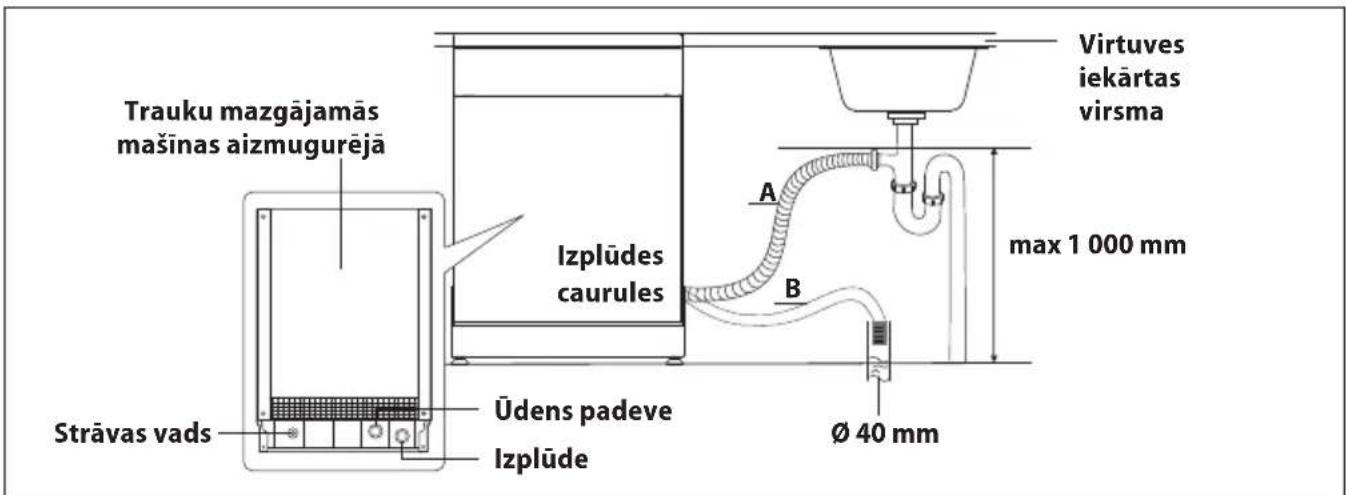

12 Ūdens padeves savienotājs
13 Izvades caurule

1 leslēgšanas/izslēgšanas taustiņš un darbības signāllampiņa
2 Skalošanas līdzekļa un reģenerācijas sāls papildināšanas signāllampiņa
3 Mazgāšanas programmas izvēles taustiņš

4 Izvēlētās mazgāšanas programmas signāllampiņa
5 Dalējas uzpildes taustiņš un signāllampiņa
6 Sākuma laika atlikšanas taustiņš
7 Izvēlētā atliktā sākuma taustiņš (3 h, 6 h, 9 h, 12 h)

concept

Mazgāšanas programmas izvēles taustiņš

• Izvēlieties nepieciešamo mazgāšanas programmu, nospiežot taustinu.
• Ir pieejamas šādas mazgāšanas programmas: Intensive, ECO, 90 Min un Rapid.
• Izvēlēto mazgāšanas programmu rāda signāllampiņa blakus attiecīgajai mazgāšanas programmai.

Sākuma laika atlikšanas taustiņš

- Sākuma laiku var atlikt robežās uz 3, 6, 9 un 12 stundām.

Dalējas uzpildes funkcijas taustinš

• Šo funkciju var izmantot tikai, ja ierīcē ir ievietoti ne vairāk kā 6 trauki.
• Šī funkcija samazina üdens un elektroenergijas patēriņu, un to var izmantot tikai INTENSIVE, ECO un 90 Min. mazgāšanas programmai.

Statusa indikators

- Ja iedegas statusa indikators, jāpapildina mazgāšanas līdzeklis.

Simbols Statusa indikators
	Skalošanas līdzeklis
	Sāls

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

1. lestatiet ierīcē ūdens cietības vērtību (sk. turpmāk).
2. leberiet regenerācijas sāls nodalījumā regenerācijas sāli.
3. lepildiet skalošanas līdzekli skalošanas līdzekla dozatorā.
4. leberiet mazgāšanas līdzekļa dozatorā mazgāšanas līdzekli vai ielieciet tableti.

Üdens mīkstināšanas ierīce

Lai nodrošinātu labu mazgāšanas rezultātu, trauku mazgājamajai mašinai nepieciešams mīksts ūdens (ar zemu kaļka saturu). Ja ūdens ir ciets, mazgāšanas tvertnē veidojas kaļkakmens. Tāpēc ūdens, kura cietība pārsniedz noteikto cietības vērtību, jāmīkstina, tas ir, jāatbrīvojas no kaļka. Šis process notiek trauku mazgājamās mašinas ūdens mīkstināšanas ierīcē, izmantojot reģenerācijas sāli. lestatījumi un nepieciešamais sāls daudzums ir atkarīgs no ūdens cietības.

Üdens cietību apzīmē ar ekvivalentām cietības pakāpēm: vācu üdens cietības mērvienība °dH, franču üdens cietības mērvienība °fH, Lielbritānijas üdens cietības mērvienība °Clark un mmol/l (milimoli uz litru – starptautiskā üdens cietības mērvienība).

Üdens mīkstināšanas ierīce jāiestata atbilstoši mājsaimniecībā izmantojamā üdens cietībai. Precīzu informāciju par izmantojamā üdens cietību varat iegūt vietējā üdensapgādes uzņēmumā. Manuāli iestatiet üdens mīkstinātāja devu saskaņā ar tabulu.

Üdens mīkstināšanas ierīces iestatišana

1. Atvērt ierīces durvis un ieslēdziet ierīci, izmantojot ieslēgšanas/izslēgšanas (1) taustinu.
2. Nospiediet mazgāšanas programmas izvēles taustiņu (3) un turiet nospiestu ilgāk par 5 sekundēm.
   Pēc noteikta laika pārmainus sāks mirgot sāls un mīkstinātāja kontrollampiņas.
3. Ja pārmainus mirgo sāls un mīkstinātāja kontrollampiņas, ar taustinu (3) var iestatīt ūdens cietību.
4. Nospiežot taustinu (3), iestatiet ūdens cietībai saskaņā ar Jūsu apkaimes rādītājiem (H1–H6).
5. Lai saglabātu ūdens cietības iestatījumus, pagaidiet dažas sekundes.

Ūdens cietība				Pozīcijas vērtība	Sāls patērinš (g/ mazgāšanas cikls)
°dH °fH °Clarke mmol/l
0~5	0~9	0~6	0~0,94	H1 (Rapid)	0
6–11	10–20	7–14	1.0–2.0	H2 (90 Min)	9
12–17	21–30	15–21	2.1–3.0	H3 (Rapid, 90 Min)	12
18–22	31–40	22–28	3.1–4.0	H4 (ECO)	20
23–24	41–60	29–42	4.1–6.0	H5 (Rapid, ECO)	30
35–55	61–98	43–69	6.1–9.8	H6 (90 Min, ECO)	60

Piezime:

Šis ierīces ūdens cietības rūpnīcas iestatījumu vērtība ir H3.

1^ = 1.25^ = 1.78^ = 0.178mmol / l
°dH vācu ūdens cietības mērvienība
°fH franču ūdens cietības mērvienība
°Clark Lielbritānijas ūdens cietības mērvienība

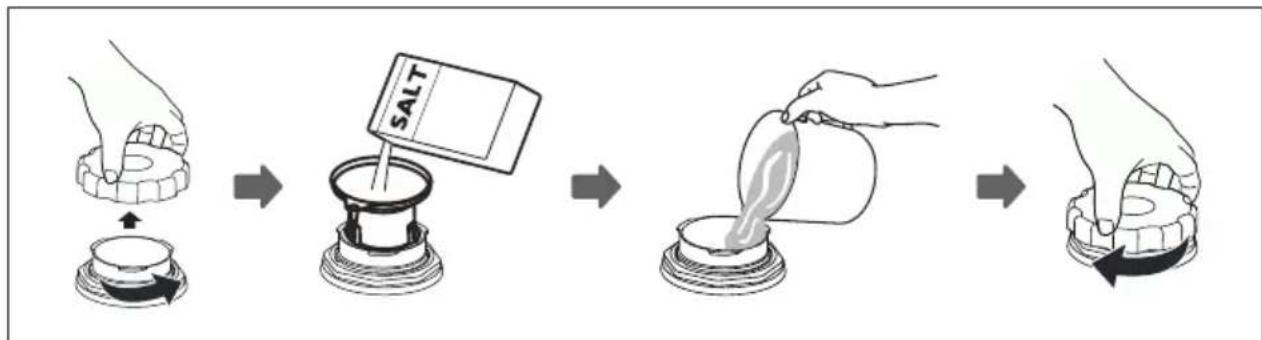

REGENERACIJAS SALS IEPILDISHANA

Sāls iedarbība

Trauku mazgāšanas laikā sāls automatiski izplūst no sāls nodalījuma mīkstināšanas ierīce, kur tā šķīdina kaļki. Izšķīdušais kaļkītis tiek aizskalots no trauku mazgājamās mašinas. Ūdens mīkstināšanas ierīce ir gatava nākamajai darbībai. Šis reģenerācijas process darbojas tikai, ja sāls ūdenī izšķīst.

1. Atveriet ierīces durvis, izņemiet apakšējo grozu un turpiniet saskaņā ar turpmāk redzamo 1. att.
2. Noskrūvējiet regenerācijas sāls nodalījuma vāciņu.
3. Novietojiet piltuvi (iekļauta komplektā) uz reģenerācijas sāls nodalījuma atveres un lēnām piepildiet sāls tvertni. Tukšas tvertnes ietilpība ir apmēram 1,5 kg.
4. Pirms pirmās lietošanas piepildiet atlikušo tvertnes daļu ar ūdeni. Tas ir normāli, ja uzpildes laikā neliels ūdens daudzums izplūst no tvertnes.
5. Pēc papildināšanas aizskrūvējiet reģenerācijas sāls nodalījuma vāciņu.

• Reğenerācijas sāls nodalījums atrodas zem apakšējā groza.
• Regenerācijas sāls nodalījumu var papildināt tikai tad, ja vadības panelī iedegas sāls indikators.
• Pēc regenerācijas sāls papildināšanas sāls indikators nodzisīs.
• Ja iepildīšanas laikā reģenerācijas sāls izbirst, palaidiet īso mazgāšanas programmu, lai varētu uzreiz aizskalot sāls atliekas.

UZMANİBU!

• lepildiet regeneracijas sali pirms isas mazgāšanas programmas uzsakšanas, lai uzreiz aizskalotu nobirusās sals atliekas un lai nepalielinātu sals kimiskas iedarbības risku, kas varētu izraisit ierīces iekšējās virsmas koroziju.
• Vienmēr izmantojiet reģenerācijas sāli, kas ir paredzēta trauku mazgājamām mašīnām. Neizmantojiet vārāmo sāli!
• Neiepildiet regeneracijas sāls nodalījumā mazgāšanas līdzekļus. Šādi tiktu iznīcināta mīkstināšana ierīce!

Ražotājs neuzņemas atbildību un nesniedz garantiju par kaitējumu, ko izraisa nepareiza sāls lietošana.

SKALOŠANAS LĪDZEKLA IEPILDĪŠANA

Skalošanas līdzekli izmanto skalošanās pēdējā posmā, lai žāvēšanas laikā ūdens vienmērīgi notecētu no traukiem, neveidojot pilienus, kas var atstāt traipus uz trauku virsmas.

1. Atveriet ierices durvis.

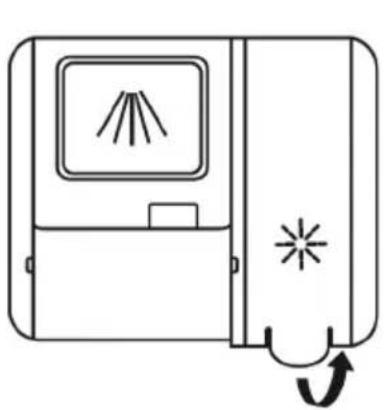

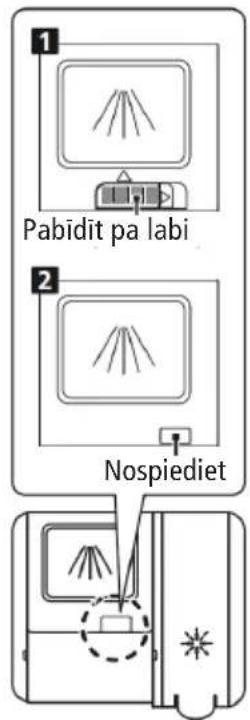

2. Atveriet skalošanas līdzekla nodalījumu, kā parādīts 3. attēlā.
3. Lēni iepildiet skalošanas līdzekli nodalījumā (4. att.) Tukša nodalijuma ietilpība ir apmēram 140 ml.
4. Pēc piepildīšanas noslēdziet skalošanas līdzekļa nodalījumu un cieši aizskrūvējiet vāciņu (5. att.).

Ja mazgāšanas programmas darbības laikā iedegas skalošanas līdzekļa indikators, pirms nākamās mazgāšanas programmas uzsākšanas jāpievieno skalošanas līdzeklis!

Piezime:

• Skalošanas līdzekļa nodalījums atrodas uz ierīces durvīm blakus mazgāšanas līdzekļa dozatoram.
• lerīce ir paredzēta škīdra skalošanas līdzekļa izmantošanai.
• Ja skalošanas līdzeklis iepildīšanas laikā ir pārlijis pāri nodalijuma malām, tas jānoslauka ar drāniņu vai jāpalaiž īsā mazgāšanas programma, lai varētu uzreiz noskalot skalošanas līdzekļa atliekas.

UZMANİBU!

• Vienmēr lietojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām. Skalošanas līdzekļa nodalījumā nedrīkst iepildīt mazgāšanas līdzekli.
• lepildiet skalošanas līdzekli pirms mazgāšanas programmas uzsākšanas, lai uzreiz aizskalotu atliekas un lai nepalielinātu kīmiskās iedarbības risku, kas varētu izraisīt ierīces iekšējās virsmas koroziju.

Skalošanas līdzekļa dozēšanas iestatīšana

Lai uzlabotu žāvēšanas rezultātus ar samazinātu skalošanas līdzekļa daudzumu, trauku mazgājamā mašina ir aprīkota, lai pielāgotu patēriņu atbilstoši lietotāja iestatījumiem. Veiciet turpmāk norādītās darbības.

1. Aizveriet vāku, ieslēdziet trauku mazqājamo mašīnu, pievienojot to elektrības tīklam.

2. Lidz 60 sekundes pēc 1. darbības nospiediet taustiņu "Programma" [3] ilgāk nekā 5 sekundes, un pēc tam nospiediet taustiņu "Aizkavēta ieslēgšana" [6], lai ievadītu vienu no standarta iespējām. Skalošanas līdzekļa statusa indikators mirgo vienu reizi sekundē.

3. Nospiediet taustiņu "Programma" [3], lai izvēlētos vispiemērotāko iestatījumus, kas atbilst Jūsu ieradumiem. Iestatījumi mainīsies šādā secībā: D1->D2->D3->D4->D5->D1. Jo lielāks skaitlis, jo vairāk skalošanas līdzekla trauku mazgājamā mašina izmanto.

4. Nereagējot 5 sekunžu laikā vai nospiežot taustinu "leslēgt" [1], iestatīšana tiek pabeigta, un iestatījums ir sekmīgi veikts.

Polijas daudzums Selektora pozicija
D1 ledegas ātrās gaismas indikators
D2 ledegas 90min indikators
D3 90min un Rapid indikatori iedegas vienlaicīgi
D4 ledegas ECO indikators
D5 ECO un Rapid indikatori iedegas vienlaicīgi

Ja izmantojat tikai kombinēto mazgāšanas līdzekli ar skalošanas līdzekli, samaziniet skalošanas līdzekļa dozēšanu līdz minimumam.

MAZGĀŠANAS LĪDZEKLi

Pēc to formas mazgāšanas līdzekļus var iedalīt četrās grupās:

a) beramie;

b) škidrie;

c) tablets;

d) kombinētie mazgāšanas līdzekli (piemēram, "trīs vienā" tabletes).

Pēc kimiskā sastāva tos var iedalīt divās grupās:

a) sārmainie;

b) ar dabīgajiem enzīmiem.

Vēl tos var iedalīt šādi:

a) fosfātu un hlora;

b) fosfātu un bezhlora;

c) bezfosfātu un bezhlora.

- Izmantojot bezfosfātu mazgāšanas līdzekļus cietāūdenī, uz traukiem un ierīces sienām var rasties baltas nogulsnes.

- Palielinot mazgāšanas līdzekla devu, šīs nogulsnes novērsīsiet un iegūsiet labākus mazgāšanas rezultātus.

- Bezhlora mazgāšanas līdzekliem ir mazāka balinošā iedarbība. Tas var izraisīt traipu rašanos pēc tējas vai plastmasas trauku iekrāsošanos. Šādā gadījumā izmantojiet jaudīgāku mazgāšanas programmu, palieliniet mazgāšanas līdzekļa devu vai izmantojiet mazgāšanas līdzekli ar hloru.

Mazgāšanas līdzeklis – tabletes

• Dažādu ražotāju tabletes izškīst ar atškirīgu ātrumu.
• Dažas mazgāšanas tabletes pilnībā neizšķist un līdz ar to īsās mazgāšanas programmas laikā nevar pilnībā attīstit savu tīrīšanas efektu.
• Tādēļ iesakām izvēlēties ilgāku mazgāšanas programmu, kas nodrošinās pilnīgu mazgāšanas tabletes izškīšanu.

Mazgāšanas līdzekļa nodalījums

Pirms katras mazgāšanas programmas uzsākšanas mazgāšanas līdzeklis jāiepilda tā nodalījumā. Parastajam mazgāšanas ciklam pietiek ar vienu ēdamkaroti mazgāšanas līdzekļa. Ja trauki ir ļoti netīri, pievienojiet vairāk mazgāšanas līdzekļa. Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas. Atstājot mazgāšanas līdzekli nodalījumā, tas var saslapināties, un, palaižot mazgāšanas programmu, tas pilnībā neizšķīdīs.

Mazgāšanas līdzekļa dozatora uzpildīšana

1. Izvēlieties veidu, kā tiek atvērts rezervuāra vāks atbilstoši faktiskajam dizainam.
   -1. veids: Pabīdot atbrīvošanas slēdzi, atveriet vāciņu. -2. veids: Nospiediet atbrīvošanas slēdzi, lai atvērtu vāciņu (6. att.).
2. Pievienojiet mazgāšanas līdzekli galvenajai dozatora kamerai (A) tieši pirms mazgāšanas cikla (7. att.). Lai panāktu labāku tīrīšanas rezultātu, jo īpaši, ja trauki ir ľoti netīri, ielejiet/ieberiet nelielu daudzumu mazgāšanas līdzekļa tieši durvju iekšējā dobumā (B). Šādi pievienotais mazgāšanas līdzeklis tiek aktivēts jau priekšmazgāšanas posmā.
3. Visbeidzot, aizveriet värstu, pavirzot pa kreisi (8. att.). Lai blokëtu värstu, aizvëršanas laikä viegli paspiediet to lejup.

Mazgāšanas līdzekļa taupīšanas padoms

- Ja trauki ir tikai nedaudz netīri, pietiek ar mazāku mazgāšanas līdzekļa daudzumu, nekā ir ieteicams izmantot.

Piezime:

• Pievienojiet mazgāšanas līdzekli īsi pirms mazgāšanas programmas uzsākšanas.
• Izmantojiet plaši pieejamus zimolu škidros vai pulverveida mazgāšanas līdzekļus vai tabletes.
• Neizmantojiet līdzekļus roku mazgāšanai!
• Izmantojot mazgāšanas līdzekļus tablešu veidā, izlasiet ražotāja ieteikumus par to, kur jānovieto tablete (mazgāšanas līdzekļa nodalijums, galda piederumu grozs utt.).
• Pārliecinieties, ka mazgāšanas līdzekļa nodalījuma vāciņš ir aizvērts, arī tad, ja ir izmantotas tabletes.

UZMANIBU!

• Vienmēr lietojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašīnām.
• Uzglabājiet mazgāšanas līdzekļus sausā un bērniem nepieejamā vietā.
• Neatstājiet mazgāšanas līdzekli mazgāšanas līdzekļa dozatorā, ja netiek uzsākta mazgāšanas programma.

NEPIEMĒROTI TRAUKI

• Galda piederumi un trauki, kuru daļas ir izgatavotas no koka.
• Plastmasas trauki un trauki ar limētām detaļām, kas nav karstumizturīgas.
  • Līmēti priekšmeti, galda piederumi vai škīvji.
• Alvas vai vara trauki.
• Kristāls.
  • Tērauda priekšmeti, kas pakļauti korozijai.
• Koka blodas.
• Izstrādājumi, kas izgatavoti no sintētiskās škiedras.

Dažas alumīnija un sudraba detalas var mainīt krāsu vai izbalēt.

Dažiem stikla veidiem pēc vairākiem mazgāšanas cikliem var rasties traipi.

Piezime:

• Trauku mazgājamā mašinā nedrīkst ievietot absorbējošus materiālus, piemēram, sūklus un drānas.
• Izmantojiet mazgāšanas līdzekli, ko ražotājs ir norādījis kā saudzīgu pret traukiem.
• Izmantojiet trauku mazgājamā mašinā tikai tādus traukus, kas piemēroti mazgāšanai trauku mazgājamā mašinā.
• Traukus, kas sasmērēti ar pelniem, vasku, smēreļļu vai krāsu, nedrikst mazgāt trauku mazgājamā mašinā!

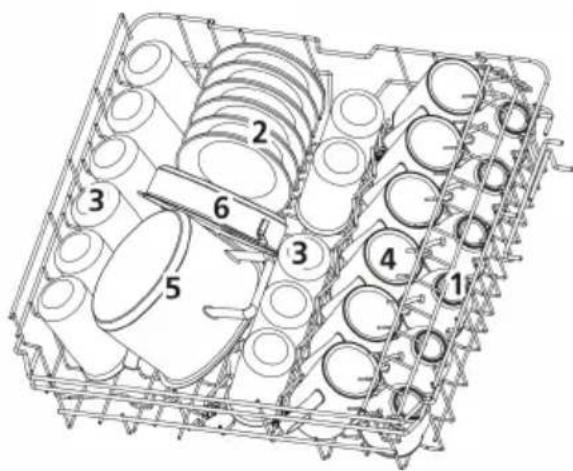

TRAUKU IEVIETOŠANA

Trauku izvietojums

Nonemiet no traukiem lielākas ēdiena atliekas. lepriekš skalot traukus tekošā ūdenī nav nepieciešams.

levietojiet traukus šādā veidā:

• tases, glāzes, katlus, pannas u. tml. novietojiet otrādi;
• dzilje trauki jānovieto slīpi, lai veicinātu ūdens notecēšanu un labāku izžūšanu;
• trauki jānovieto stabili, lai tie neapgāztos;
• ievietotie trauki nedrīkst blokēt smidzinātājspārnu rotāciju;
• trauki un galda piederumi nedrikst atrasties cites citā un cites citu aizsegt;
• lai novērstu glāžu bojājumus, tās nedrīkst saskarties cita ar citu;
• katli un lielāki trauki jānovieto apakšējā grozā;
• augšējais grozs paredzēts mazākiem un vieglākiem traukiem (glāzes, kafijas un tējas tases u. tml.);

• naži ar garu asmeni, kas novietoti vertikālā stāvoklī, ir ļoti bīstami! Esiet piesardzīgi, lai izvairītos no ievainojumiem!

• gari un asi galda piederumi (griešanas naži) jānovieto horizontāli augšējā grozā;

• nemazgājiet trauku mazgājamā mašinā mazus priekšmetus, jo tie var izkrist cauri groza režğim;
• nelieciet trauku mazgājamā mašinā pārāk daudz trauku!

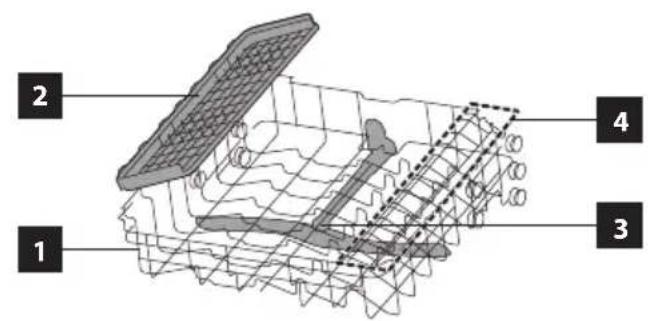

Augšējais grozs

Augšējā grozā iesakām ievietot:

• glāzes;
• kafijas un tējas tases;
• apakštasītes;
• nelielas bjodas un škīvjus;
• seklas pannas.

Pēc traukus ievietošanas augšējā grozā pārliecinieties, ka trauki zem tekoša ūdens netiks apgāzti.

Groza aizmugurējā siena

Groza priekšējā siena

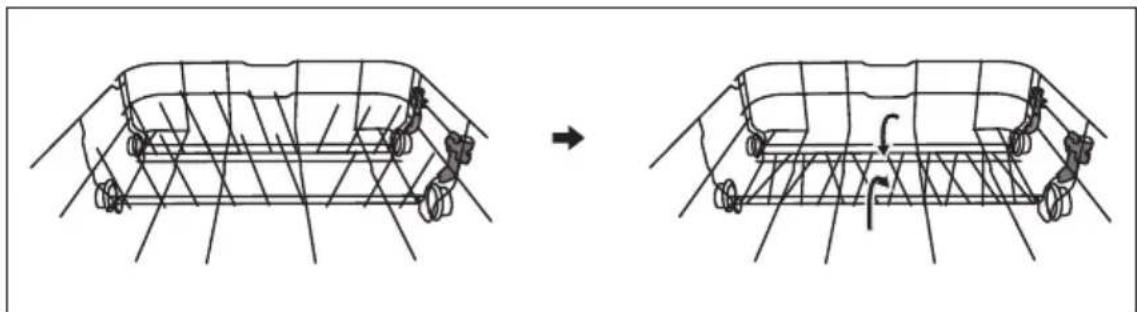

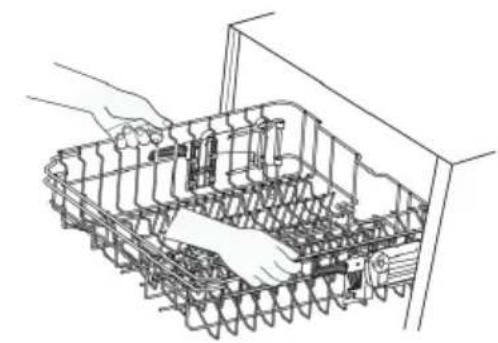

Augšējā groza augstuma regulēšana

1. Lai mainītu augšējā groza augstumu, satveriet augšējo grozu malas vidū un viegli paceliet to, līdz tas ar klikšķi nofiksējas vietā augšējā pozīcijā. Nav nepieciešams pacelt regulēšanas rokturi.

2. Lai nolaistu augšējo grozu zemāk, paceliet regulēšanas rokturi abās malās, lai atbrīvotu grozu, un nolaidiet to zemākā pozīcijā.

• Glāzes un augstas glāzes atbalstiet pret plauktiņa malu (izņemot citus traukus).
• Garus priekšmetus, servēšanas un salātu karotes, zupas kausus vai virtuves novietojiet tā, lai tie neblokētu smidzinātājspārnu rotāciju.

• Plauktiņa slīpumu un augstumu var regulēt pēc nepieciešamības (9. att.).

• att.

Apakšējā grozā iesakām ievietot:

• katlus;
• pannas;
  • vākus;
• lielas blodas un škīvjus.

Pēc trauku ievietošanas apakšējā grozā pārliecinieties, ka tie neblokē smidzinātājspārnu rotāciju. Lielāku trauku (katlu, pannu u. tml.) mazgāšanai nolokiet škīvju turētājus apakšējā grozā (10. att.)

• Nažus ievietojiet galda piederumu grozā ar smailajiem un asajiem galiem lejup.
• Izliektās galda piederumu daļas (dakšiņas, karotes, tējkarotes) novietojiet grozā vienā virziena (labāks mazgāšanas rezultāts), (11. att.).
• Ja tie neietilpst šajā nodalījumā, tos var novietot augšējā grozā plauktiņā.

Lai izvairītos ūdens pilēšanas no traukiem augšējā grozā uz traukiem apakšējā grozā, iesakām vispirms izņemt traukus no apakšējā grozā un pēc tam pakāpeniski no augšējā groza.

UZMANİBU!

Esiet piesardzīgi ar asiem galda piederumiem vai tādiem, kuriem ir asi asmeņi un kas pilnībā neietilpst galda piederumu grozā. Pastāv savainojuma risks.

Vienmēr novietojiet nažus ar asmeni lejup!

Programma	Informācija par mazgāšanas programmu	Mazgāšanas cikla apraksts	Mazgāšanas līdzekļa dau-dzums Pirms/galve-nais	Mazgāša-nas cikla ilgums [min]	Enerģijas patēriņš [kWh]	Ūdens patēriņš [L]	Skalo-šanas līdzeklis
Intensive	Łoti netīri trauki, netīri katli, pannas u. c., sakaltusi pārtika	Priekšmazgāšana (50°C)Mazgāšana (65°C)SkalošanaSkalošanaSkalošana (65°C)Žāvēšana	4/16 gVai tablete	205 1.6	21 17.8 JĀ
ECO	Standarta programma, piemērota mazāk netīriem traukiem	Mazgāšana (45°C)SkalošanaSkalošana (60°C)Žāvēšana	4/16 gVai tablete	220 0.9	23 11 JĀ
90 min.	Vidēji netīri trauki, kas ātri jāizskalo	Mazgāšana (60°C)SkalošanaSkalošana (65°C)Žāvēšana	20 gVai tablete	90 1.35	11.7 JĀ
Rapid	Īsa mazgāšana nedaudz netīriem traukiem;žāvēšana nav nepieciešama	Mazgāšana (50°C)SkalošanaSkalošana (45°C)	20 gVai tablete	30 0.75	11.2 NĒ

Piezime:

- Ja programmas fāzei nav norādīta temperatūra, trauku mazgājamā mašina šajā mazgāšanas programmāūdeni nesilda.

- Ja 30 minūšu laikā pēc mazgāšanas programma beigām netiks nospiests ieslēgšanas/izslēgšanas taustiņš (1), ierīce izslēgsies automatiski.

IEKÄRTAS EKSPLUATÄCIJAS UZSÄKŠANA

Mazgāšanas programmas uzsākšana

1. Atveriet ierices durvis.
2. Pārbaudīt un, ja nepieciešams, iepildiet reģenerācijas sāli un skalošanas līdzekli.
3. Pakāpeniski izvelciet augšējo un apakšējo grozu, ievietojiet traukus un ievietojiet aizpildītos grozus atpakal. lesakām vispirms aizpildiet apakšējo un pēc tam augšējo grozu (sk. nodalu "Trauku ievietošana").
4. Pārliecinieties, ka ir atvērts ūdens krāns.
5. Lai ieslēgtu ierīci, nospiediet taustinu (1).
6. Atkārtoti nospiežot taustiņu (3), izvēlieties nepieciešamo programmu. Izvēlēto mazgāšanas programmu rāda signāllampiņa blakus attiecīgajai mazgāšanas programmai. Mazgāšanas programmas mainās šādā secībā: Intensive – ECO – 90 Min – Rapid.
7. Ja nepieciešams atliktais mazgāšanas sākums, atkārtoti nospiediet atliktā sākuma taustiņu (6). Atliktā sākuma laiku var atlikt uz 3, 6, 9 un 12 stundām.
8. Ja trauku mazgājamā mašina ir piepildīta tikai līdz pusei, nospiediet taustinu (5), lai ieslēgtu nepilnas uzpildes funkciju. Izvēloties šo funkciju, trauku mazgāšana notiek abos grozos, un trauku mazgājamā mašina samazina ūdens patērinu un saisina programmas ilgumu.
9. Pēc mazgāšanas programmas un visu iestatījumu izvēles aizveriet ierīces durvis. Tiks uzsākta iestatītā mazgāšanas programma vai atliktā sākuma laika uzskaite.
10. Pēc mazgāšanas programmas beigām atskanēs astoņi skaņas signāli.
11. Atveriet ierīces durvis un nospiediet taustiņu (1), lai izslēgtu ierīci. UZMANĪBU! Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku. Pastāv applaucēšanās risks!
12. Karstie trauki ir joti trausli. Tāpēc pirms izņemšanas iesakām atstāt traukus trauku mazgājamajā mašīnā aptuveni 15 minūtes, lai būtu pietiekami atdzisuši.
13. Vispirms jāiztukšo apakšējais grozs, pēc tam augšējais grozs, lai ūdens no augšējā groza vai nenopilētu uz apakšējā grozā esošajiem traukiem.

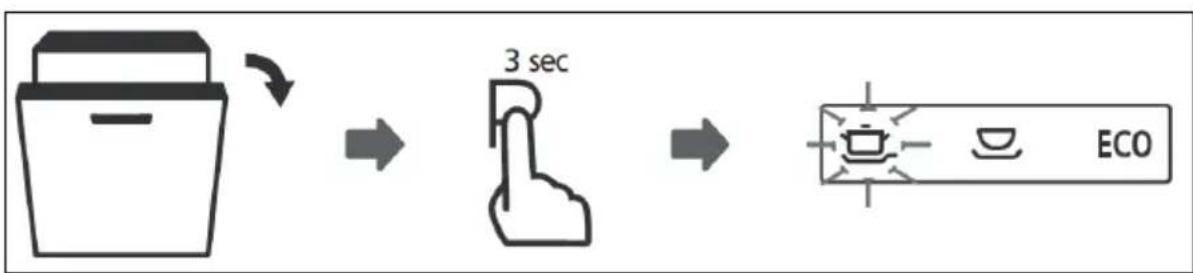

Programmas maiņa uzsāktas mazgāšanas programmas laikā

Ja nolemsiet mainīt uzsāktu programmu, pārliecinieties, vai mazgāšanas līdzekļa nodalījumā ir pietiekami mazgāšanas līdzekļa, vai arī tas jau ir izmantots un pirms jaunas programmas uzsākšanas jāpapildina (sk. nodalu "Mazgāšanas līdzekļa iepildīšana").

1. Nedaudz atverot ierīces durvis, mazgāšanas programma tiks apturēta. Nogaidiet, līdz apstājas smidzinātājspārni.
2. Nospiediet taustinu (3) ilgāk par 3 sekundēm. lerīce būs gaidstāves režimā, kurā var mainīt mazgāšanas programmu iestatījumus.
3. Pēc mazgāšanas programmas iestatījumu mainīšanas aizveriet ierīces durvis. Mazgāšanas programma turpināsies pēc dažām sekundēm.

Piezime:

• Atverot ierīces durvis mazgāšanas programmas darbības laikā, programma tiks apturēta.
• Ik pēc minūtes atskanēs skaņas signāls, kas norāda par mazgāšanas programmas darbības laikā atvērtām ierīces durvīm.

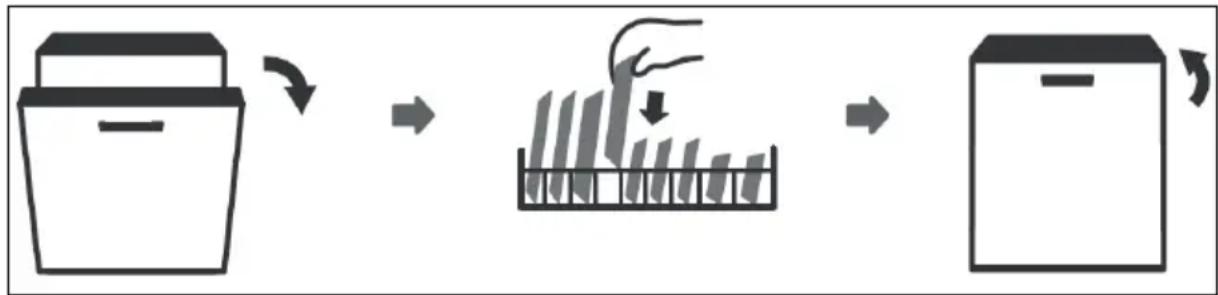

Trauku pievienošana trauku mazgājamā mašinā programmas darbības laikā

1. Nedaudz atverot ierīces durvis, mazgāšanas programma tiks apturēta. Nogaidiet, līdz apstājas smidzinātājspārni.
2. Pievienojiet traukus trauku mazgājamā mašīnā un aizveriet durvis. Mazgāšanas programma turpināsies pēc dažām sekundēm.

UZMANİBU!

Atverot ierīces durvis, ievērojiet īpašu piesardzību, jo var parādīties liels daudzums karstu tvaiku vai izšļakstīties karsts ūdens. Karstais ūdens kopā ar mazgāšanas līdzekli var būt kīmiski agresīvs, nonākot saskarē ar ādu vai mēbeļu dajām.

Padomi izcilam žāvēšanas rezultātam

• ledarbība uz nepiemērotu materiālu traukiem (piemēram, plastmasas) vienmēr būs sliktāka nekā citiem materiāliem.
- levietojiet traukus grozā tā, lai ūdens atliekas nepaliktu trauku padzilinājumā.
- Trauku padzilinājumu, kurā var parādīties lielāks liekā ūdens daudzums, trauku mazgājamā mašina nespēj pilnībā nosusināt.

TRIŠANA UN APKOPE

Regulāri pārbaudiet un apkopiet trauku mazgājamo mašīnu, lai novērstu traucējumus. Lai uzturētu tīru ierīces mazgāšanas tvertnes izskatu, iesakām reizi 4–6 mēnešos izmantot speciālu trauku mazgājamās mašīnas tīrīšanas līdzekli.

• Pārbaudiet, vai mazgāšanas tvertnē nav kałqakmens vai taukvielu nogulšņu. Ja parādās šādas nogulsnes, piepildiet mazgāšanas līdzekļa nodalījumu ar tīrīšanas līdzekli un palaidiet mazgāšanas programmu ar visaugstāko mazgāšanas temperatūru.
• Regulāri noslaukiet durvju blīvējumu ar mitru drāniņu, lai noņemtu visus netīrumus.
  • Pārbaudiet sāls iepildīšanas indikatoru un nepieciešamības gadījumā piepildiet nodalījumu ar regenerācijas sāli.
• Pārbaudiet skalošanas līdzekļa indikatoru un nepieciešamības gadījumā piepildiet nodalījumu ar skalošanas līdzekli

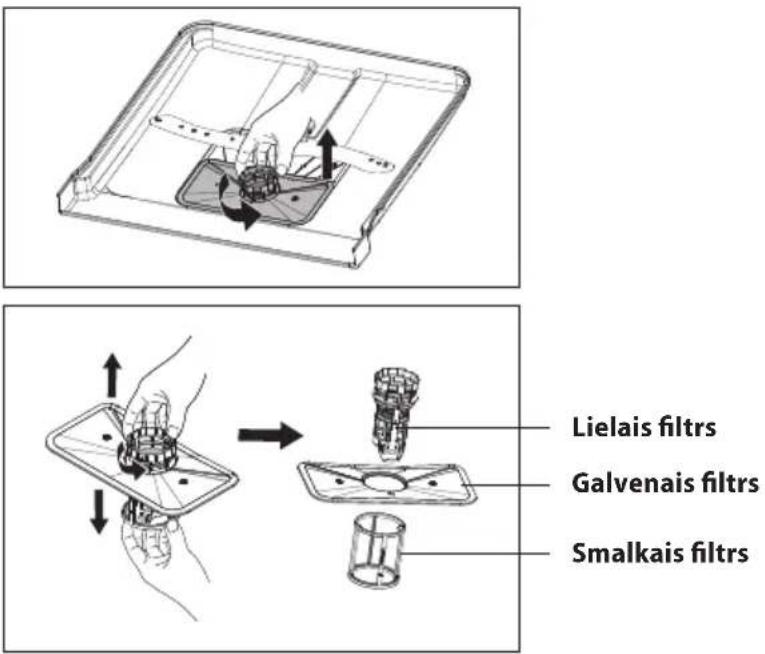

Filtru sistēma

Filtrēšanas sistēma, kas atrodas trauku mazgājamās mašinas apakšā, uztver lielos netīrumus no mazgāšanas cikla. Savāktie rupjie netīrumi var izraisīt filtra aizsērēšanu. Regulāri pārbaudiet filtrus un nepieciešamības gadījumā nomazgājiet tos tekošā ūdenī. Tiriet trauku mazgājamās mašinas filtrus, veicot šādas darbības:

1. Satveriet lielo filtru un atblokējiet to, pagriežot pretēji pulksteņrādītāja virzienam. Iznemiet filtru, bīdot to augšup.

2. Smalko filtru var izvilkt no filtru sistēmas apakšdaļas. Atdaliet lielo filtru no galvenā filtra, viegli nospiežot cilnes augšpusē, un izvelciet to.

3. Lielākas pārtikas atliekas var notīrīt, noskalojot filtru tekošā üdenī. Lai iztīrītu vēl labāk, izmantojiet mīkstu birsti.

4. Pēc tam atkārtoti samontējiet filtrus. Rīkoties pretējā secībā, nekā demontējot tos. levietojiet filtru sistēmu atpakal trauku mazgājamā mašinā un pagrieziet pulksteņrādītāja virzienā. Pārbaudiet, vai filtrs ir aizvērts pareizi, izmantojot filtra aizvēršanas bultiņas pozīciju.

Lielais filtrs
Galvenais filtrs
Smalkais filtrs

• Lai iegūtu labākus mazgāšanas rezultātus, filtrs regulāri jātīra. Šā iemesla dēļ iesakām tīrīt filtru pēc katras mazgāšanas.
• Iznemiet filtru, nonemiet netīrumus un nomazgājiet filtrus tekošā ūdenī.
• Pēc tīrīšanas novietojiet filtrus atpakal.

UZMANİBU!

Neizmantojiet trauku mazgājamo mašīnu bez pareizi ievietotas filtru sistēmas! Nepareizi ievietoti filtri var samazināt mazgāšanas efektu un bojāt traukus un galda piederumus.

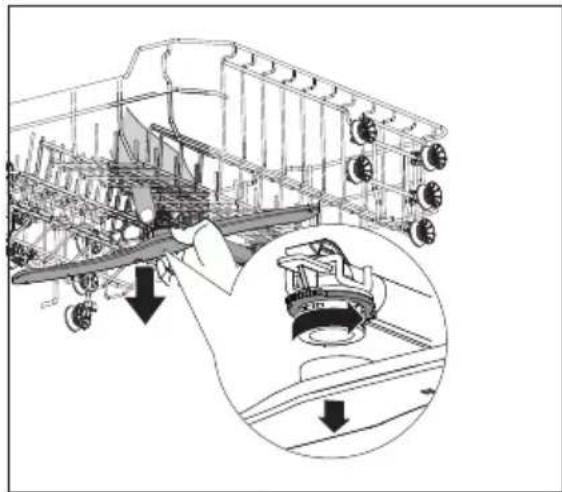

Smidzinātājspārnu tīrīšana

Smidzinātājspārni regulāri jātīra. Kaļkis un netīrumi no mazgāšanas ūdens var bloķēt smidzinātājspārnu sprauslas un gultņus.

• Pārbaudiet, vai smidzinātājspārnu izvades sprauslas nav aizsērēiūšas ar ēdienu atliekām.
• Vajadzības gadījumā noskrūvējiet un izņemiet smidzinātājspārnus Nomazgājiet tos tekošā ūdenī un novietojiet atpakal.
• Pēc augšējā smidzinātājspārna nonemšanas paturiet skrūvi, pagrieziet smidzinātājspārnu pulksteņa rādītāja virzienā un iznemiet to.
• Lai noņemtu apakšējo smidzinātājspārnu, noņemiet to virzienā augšup.
• Atseviškus smidzinātājspārnus nomazgājiet siltā ziepjūdenī. Sprauslu tīrīšanai izmantoijiet mīkstu birsti.
• Pēc tīrīšanas novietojiet smidzinātājspārnu atpakal.

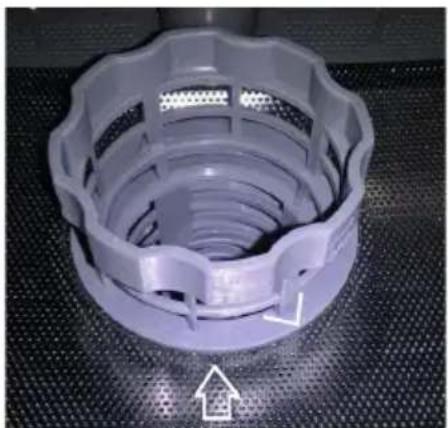

Viens no visbiežāk sastopamajiem mazgāšanas izraisītiem defektiem ir smidzinātājspārnu aizsērēšana ar ēdiena atliekām. Šis ēdiena atliekas nokļūst smidzinātājspārnos par nepareizi nostiprinātu filtru. Pēc filtru sistēmas tīrīšanas pārliecinieties, ka filtrs ir nostiprināts!

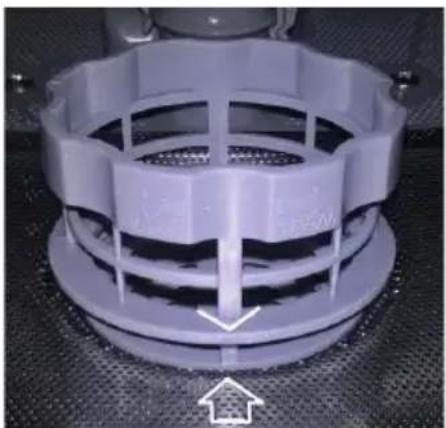

Pareizi nostiprināts filtrs N

āts filtrs Nepareizi nostiprināts fi

Vadības panela un ierīces virsmas tīrīšana

• Tirišanai izmantojiet tikai mīkstu, mitru drāniņu.
- Neizmantojiet rupjus vai asus priekšmetus (piemēram, metāla sūklus) vai agresīvus tīrīšanas līdzekļus.
- Aizsargājiet ierīces durvju blokēšanas mehānismu no ūdens ieplūšanas.
- Vadības panela tīrīšanai neizmantojiet tīrīšanas līdzekli aerosola veidā. Tie var izraisīt durvju blokēšanas mehānisma un ierīces elektrisko daļu bojājumus.
- Daži papīra dvieli var saskrāpēt vadības paneļa nerūsējošā tērauda daļas.

Ierices durvju tirišana

• lerīces durvju malu tīrīšanai lietojiet tikai mīkstu, mitru drāniņu.
• Neizmantojiet tīrīšanas līdzekļus aerosola veidā, jo tie var izraisīt durvju blokēšanas mehānismu un ierīces elektrisko daļu bojājumu.

Aizsardzība pret sasalšanu

Ja neplānojat izmantot trauku mazgājamo mašīnu ilgu laiku izmantot vai ja tā tiks ievietota vietā ar zemu temperatūru, jāveic šādas darbības:

1. Atvienojiet trauku mazgājamo mašīnu no elektrotikla.
2. Aizveriet üdens apgādes krānu un atvienojiet üdens padeves cauruli no üdens ieplūdes.
3. Noņemiet pievadcauruli un izlejiet ūdeni no caurules un trauku mazgājamās mašīnas. Ūdens uztveršanai varat izmantot seklu trauku, piemēram, blodu.
4. Pievienojiet pievadcauruli atpakal pie trauku mazgājamās mašīnas.
5. Noņemiet filtru sistēmu trauku mazgājamās mašīnas apakšdaļā un nosusiniet atlikušo ūdeni (piemēram, ar sūkli).

Piezime:

- Ja trauku mazgājamo mašina nevar palaist ledus dēl, sazinieties ar servisa centru.

Trauku mazgājamās mašīnas apkopes padomi

• Pēc katras izmantošanas (mazgāšanas cikla) aizveriet ūdens piegādi un atstājiet trauku mazgājamās mašina durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos.
• Pirms tirišanas un apkopes atvienojiet strāvas vadu no elektrotikla.

• Tīrīšanai neizmantojiet raupjus (piemēram, metāla sūklis traukiem) un asus priekšmetus, kā arī agresīvus mazgāšanas līdzekļus, jo tie var saskrāpēt ierīces virsmu.
  • Tīrīšanai izmantojiet mitru drāniņu, kas samitrināta ar ziepjūdeni.

• Ja plānojat neizmantot trauku mazgājamo mašīnu ilgu laiku, uzsāciet mazgāšanas programmu bez trauku ievietošanas. Pēc mazgāšanas programmas beigām atvienojiet strāvas vadu no elektrotikla, aizveriet udens piegādi un atstājiet trauku mazgājamās mašina durvis nedaudz atvērtas, lai samazinātu mitruma un smaku uzkrāšanos. Pavērta durvis pagarina blīvējuma kalpošanas laiku.

• Transportēšanas laikā turiet ierīci vertikālā stāvoklī. Ja tas nav iespējams, novietojiet ierīci uz aizmugurējās sienas un pārvietojiet šādi.
• Viens no smakas izraisītājiem ir netīrumi ap blīvējumu. Regulāri tīrot ar mitru drāniņu, šīs smakas novērsīset.

IERICES UZSTĀDĪŠANA

UZMANIBU!

Elektriskā šoka apdraudējums! Pirms ierīces uzstādīšanas atvienojiet strāvas svadu no elektrotīkla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

lebūvējamajām trauku mazgājamajām mašinām, kas vēlāk tiek uzstādītas kā brīvi stāvošas, jābūt nodrošinātām pret apgāšanos. Piemēram, tās jāpieskrūvē pie sienas vai jānovieto zem darba virsmas, kas ir pieskrūvēta blakus esošajam skapim.

Drošai ekspluatācijai trauku mazgājamā mašina jāuzstāda kvalificētam speciālistam. Ūdens ieplūdes un izplūdes informācija un elektrotikla datiem jāatbilst parametriem, kas minēti tehniskajā informācijā vai montāžas instrukcijā..

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.

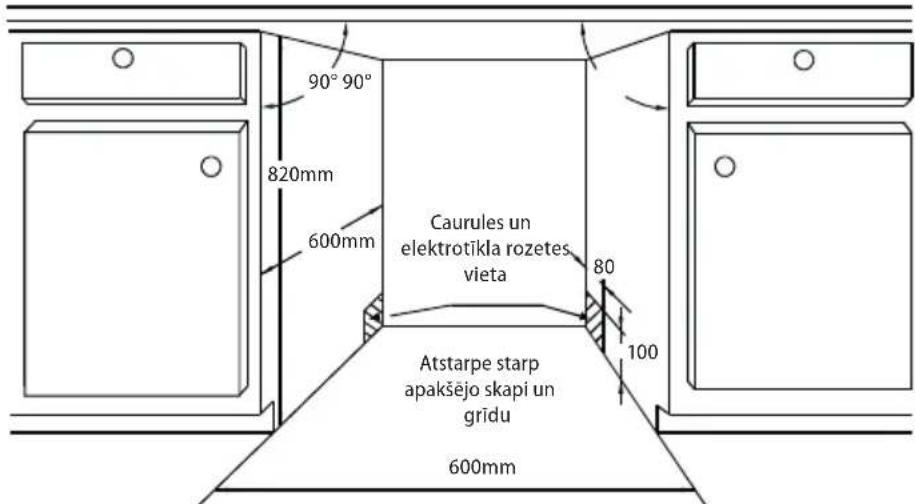

• Trauku mazgājamās mašīnu uzstādīšanas vietai jābūt elektrotikla, ūdensapgādes cauruļu un kanalizācijas izvades tuvumā.
• Vienā skapja pusē jābūt vietai, lai veiktu savienojumu ar ūdens ieplūdes un drenāžas cauruli un elektrotīkla rozeti.
• lerīces montāžas izmēri ir redzami 12. attēlā.
• Ja trauku mazgājamā mašīnā tiek uzstādīta skapja stūrī, atstājiet ap trauku mazgājamās mašīnas atvērtajām durvīm vismaz 50 mm lielu vietu (13. att.).

1. att.

1. att.

Izmēri un trauku mazgājamās mašinas durvju nosegpaneļa piestiprināšana

• 1. attelā ir redzami izmēri un trauku mazgājamās mašinas durvju nosegpaneļa atveru vietas. Izmēri ir norādīti milimetros.
• Piestipriniet nosegpaneli trauku mazgājamās mašīnas durvīm (14. att.).
• Pēc nosegpanela novietošanas ar skrūvēm piestipriniet to trauku mazgājamās mašinas durvīm (14.b att.).

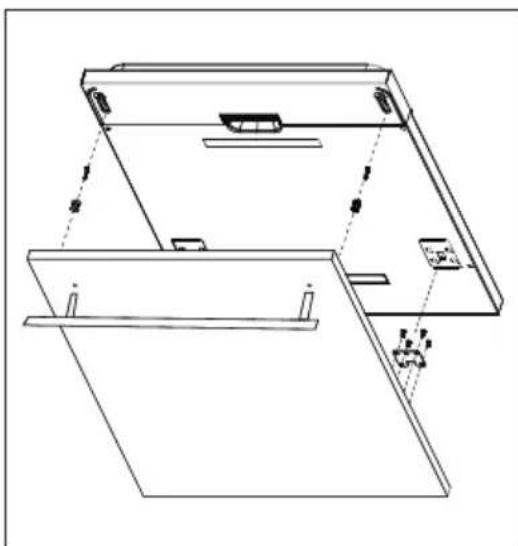

• No trauku mazgājamās mašīnas durvju iekšpuses noņemiet 4 īsās skrūves (14.b att.).
• Trauku mazgājamās mašīnas durvju iekšpusē ieskrūvējiet 4 garās skrūves. Šādi nosegpanelis tiks piestiprināts trauku mazgājamās mašīnas durvīm (14.b att.).

1. att.

14.a att. 14.b att.

Piezime:

1. Augšējās plātnes uzstādīšanas nolūkā shēmā ir parādīts, cik daudz distances stienīšu un kādas skrūves jāizmanto distances stienīšu uzstādīšanai trauku mazgājamās mašīnas vadības panelim.
2. Distanceri tiek novietoti cits uz cita, turklāt distancera puse bez “kepiņām” tiek pievienota trauku mazgājamās mašīnas vadības panela apakšējai malai.
3. Distancera apakša ir "kepiñas", kas jānoņem (jānogriež). Tas ir nepieciešams, lai augšējā plātne pareizi pielāgotos distanceram(-iem).
4. Pēc "kepiņu" noņemšanas distanceri tiek ar skrūvēm pieskrūvēti trauku mazgājamās mašīnas vadības panela apakšējai malai.
5. Shēmas augšdaļā augšējās plātnes uzstādīšanas nolūkā ir parādīts, kādas skrūves jāizmanto, ṣemot vērā izmantoto distanceru skaitu.
6. Pēc distancera pieskrūvēšanas trauku mazgājamās mašīnas vadības panela apakšējai malai skrūves galvai jābūt vienā līmenī (neredzamai) ar distancera apakšpusi.

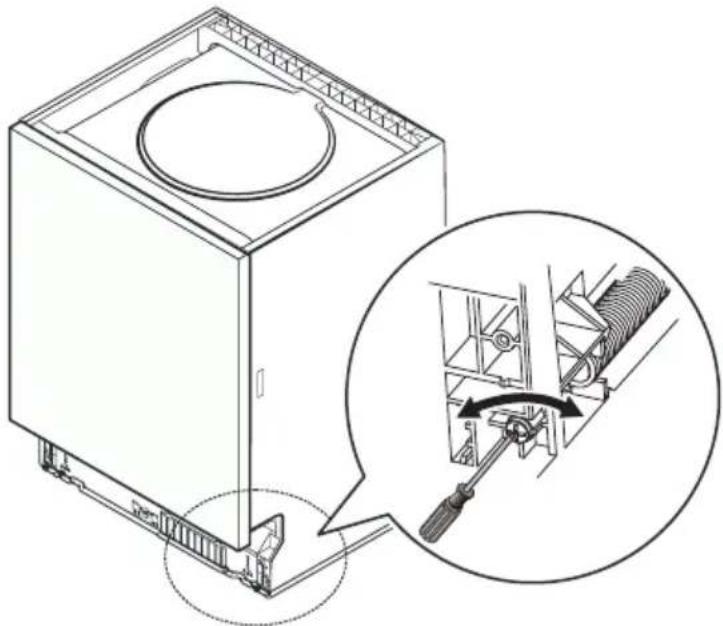

Durvju atsperu noregulēšana

• Durvju atsperes tiek uzstādītas tikai trauku mazgājamās mašīnas durvīm. Pēc durvju nosegpanela uzstādīšanas mainīsies trauku mazgājamās mašīnas durvju svars.
• Mainīto durvju atsperu spēku var iestatīt, izmantojot skrūves trauku mazgājamās mašīnas apakšdālas priekšpusē (15. att.)
• Durvju atsperu spēks ir pareizs, ja durvis paliek atvērtā stāvoklī un nekrīt.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Pievienojiet trauku mazgājamās mašīnas durvīm nosegpaneli. Uzstādīšanai izmantojiet stiprinājuma skrūves un rokturus.
3. lestatiet durvju atsperu spēku (kreisā un labā puse), izmantojot skrūves trauku mazgājamās mašinas apakśdaļas priekšpusē (15. att.) Palieliniet atsperes spēku pulkstenrādītāja virzienā. Samaziniet – pretēji pulkstenrādītāja virzienam
4. Savienojiet ieplūdes cauruli ar aukstā ūdens padevi, kā parādīts 17. attēlā.
5. Pievienojiet drenāžas cauruli, kā parādīts 18 . attēlā.
6. Pielimējiet kondensācijas lenti zem darba (virtuves) virsmas (3. solis). Pārliecinieties, ka kondensācijas lente ir pielimēta līdz ar darba (virtuves) virsmu.
7. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.
8. Izmantojot balstus trauku mazgājamās mašīnas priekšpusē un aizmugurē novietojiet to horizontālā stāvokli. Aizmugurējos balstus var iestatīt trauku mazgājamās mašīnas centrā, pagriežot skrūvi ierīces priekšējās daļas apakšā (5.A solis). Lai iestatītu aizmugurējos balstus, pagrieziet skrūves, kas atrodas netālu no ierīces priekšējās daļas priekšējās daļas apakšā (5.B solis). Pārbaudiet līdzinājumu ar līmeņrādi (16. att.).
9. Pieslēdziet vadu elektrotīklam.
10. Pēc trauku mazgājamās mašīnas novietošanas un izlīdzināšanas tā jānostiprina. Stiprināšanu var veikt divos veido

A – piestiprināšana virtuves (darba) virsmai:

ievietojiet uzstādīšanas āki sagatavotajā atverē uz trauku mazgājamās mašīnas virsmas; pieskrūvējiet uzstādīšanas āki virtuves (darba) virsmai (6. solis);

B – piestiprināšana marmora vai granīta darba virsmai:

pieskrūvējiet trauku mazgājamās mašīnas sānus skapīšiem (7. solis).

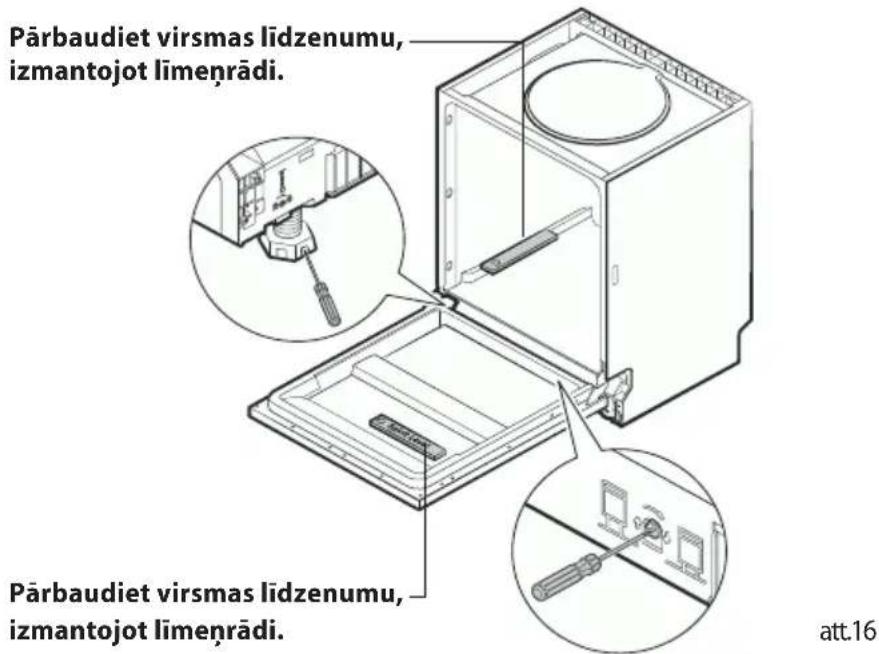

Trauku mazgājamās mašīnas izlīdzināšana horizontālā stāvoklī

1. levietojiet trauku mazgājamo mašīnu sagatavotajā telpā.

2. Novietojiet limeņrādi uz pilnībā atvērtām trauku mazgājamās mašīnas durvīm un trauku mazgājamās mašīnas iekšpusē (16. att.) Pārliecinieties, ka trauku mazgājamā mašīnā atrodas horizontālā stāvoklī.

3. Izmantojot regulējamus balstus, izlīdziniet trauku mazgājamo mašīnu horizontālā stāvoklī.

Piezime:

Maksimālais regulējamais balstu augstumā ir 70 mm.

Savienojums ar elektrotiklu

• Pärliecinieties, ka elektrotikla spriegums atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes lesakām izmantot atsevišku kontaktligzdas kontūru ar 10A drošinātāju.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus. Tie var izraisīt pārkaršanas un ugunsgrēka risku.
• lerīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts specialists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Savienojums ar üdensvadu

• Pirms ieplūdes caurules savienojuma ar ūdensvadu pārliecinieties, ka ūdens spiediens ir diapazonā no 0,04 līdz 1,00 MPa. Lielāka ūdens spiediena gadījumā jāuzstāda spiediena samazināšanas vārsts.

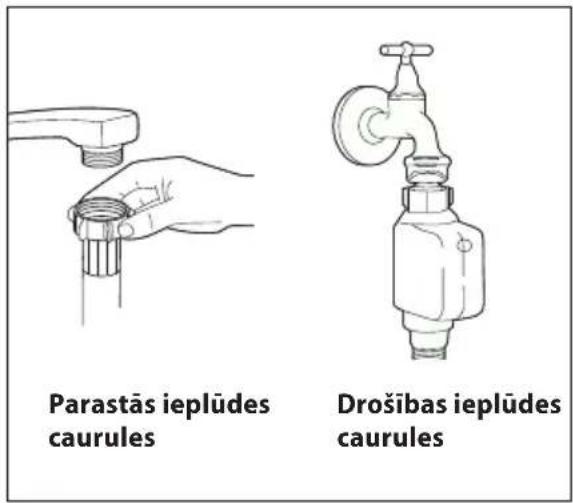

• Savienojiet ieplūdes cauruli ar ūdens krānu, izmantojot 3/4" pieslēguma vītni (17. att.) Pārliecinieties, ka ieplūdes caurule nav ielauzta, saspiesta vai sapinusies.
• Nomainot ierīci, savienojumam ar ūdensvadu vienmēr jāizmanto jauna ieplūdes caurule. Esošo padeves cauruli nedrīkst izmantot atkārtoti.
• Ja ūdens caurules ir jauna vai nav tikusi izmantota ilgāku laiku, pirms ieplūdes savienošanas palaidiet pietiekamu daudzumu ūdens, lai izskalotu ūdens caurules un aizskalotu iespējamās nogulsnes, novēršot to ieklūšanu trauku mazgājamā mašinā.
• Neievērojot šos drošības norādijumus, ierīce var tikt blokēta un bojāta.

att.17

Üdens izvades (drenāžas) caurules pievienošana

Pievienojiet izvades (drenāžas) cauruli kanalizācijas vadam ar minimālo diametru 40 mm (18. att.) Pārliecinieties, ka izvades (drenāžas) caurules nav saliekta vai saspiesta, jo tas var samazināt vai pārtrauktūdens novadīšanu. Izvades caurules augstums nedrīkst pārsniegt 1000 mm (18. att.), un drenāžas caurule nedrīkst būt iegremdēta ūdenī. Nostipriniet drenāžas cauruli, lai nodrošinātu pret izvilkšanu no kanalizācijas vada.

att. 18

Üdens izvades (drenāžas) caurules pagarināšana

Attālums starp izplūdes (drenāžas) cauruli un kanalizācijas vadu, kā arī ierīce apakšdaļu nedrīkst pārsniegt 1000 mm. Ja nepieciešams pagarināt drenāžas cauruli, pārliecinieties, ka izmantojat tādu pašu drenāžas cauruli. Drenāžas caurules kopējais garums nedrīkst pārsniegt 4 m, pretējā gadījumā tiks samazināts ierīces mazgāšanas efekts.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Aizveriet üdens ieplüdi.
3. Atbrīvojiet ūdens izplūdes un ieplūdes caurules.
4. Atskrūvējiet stiprinājuma skrūves.
5. Ja trauku mazgājamajai mašinai ir pieskrūvēta pamatne, noņemiet to.
6. Izvelciet trauku mazgājamo mašīnu un uzmanīgi izvelciet izplūdes un ieplūdes caurules un strāvas vadu.

Atvienošana no ūdensvada

1. Aizveriet ūdens padevi (krānu).
2. Nospiediet pogu, lai atbrīvotu ūdens spiedienu ieplūdes caurulē. Spiediena samazināšana novērsīs ūdens šļakatu rašanos caurulē.
3. Atskrūvējiet ieplūdes cauruli no krāna.

Liekā ūdens izlaišana no caurules

Gadījumā, ja izplūdes (drenāžas) caurule ir pievienota kanalizācijas vadam maksimālajā atļautajā augstumā, lieko ūdeni nevar izlaist pilnībā. Izplūdes (drenāžas) caurule jāatvieno no kanalizācijas vada un jānovieto pēc iespējas zemāk. Pēc liekā ūdens izlaišanas no trauku mazgājamās mašīnas novietojiet blakus atvienotajai drenāžas caurulei bļodu, kurā iztecēs liekais ūdens no caurulēm.

TRAUCĒJUMU NOVĒRŠANA

Lielāko daļu traucējumu, kas var rasties trauku mazgājamās mašīnas lietošanas laikā, varat novērst patstāvīgi, nezvanot servisa centram. Šis pārskats palīdzēs konstatēt un novērst traucējumus.

Traucējuma apraksts lespējamais cēlonis Risinājums
lerīce nedarbojas	Bojāts drošinātājs	Sadales skapī pārbaudiet, vai drošinātājs ir darba kārtībā. Atvienojiet citas ierīces, kas pieslēgtas vienā ēedē.
	Strāvas vads nav pievienots elektriskās strāvas kontaktligzdā	Pārliecinieties, ka ierīce ir ieslēgta un tās durvis aizvērtas.Pārbaudiet kontaktdakšas savienojumu kontaktligzdā.
	Zems ūdens spiediens	Pārliecinieties, ka ūdensvads ir atvērts un vai ieplūdes caurule stingri piestiprināta ūdens piegādes krānam, kā arī, ka caurule nav salocīta.
	Ierīces durvis nav pareizi aizvērtas	Pārliecinieties, ka ierīces durvis ir stingri noslēgtas.
No ierīces neaizplūst ūdens	Salauzta izplūdes caurule Pārbaudiet drenāžas cauruli.
	Aizsērējis filtrs Pārbaudiet lielo	filtru (sk. nodalu “Filtra tīrīšana”)
	Aizsērējis kanalizācijas vads	Pārbaudiet, vai kanalizācijas vads nav blokēts.Blokēta kanalizācijas vada gadījumā iztīriet to.Pirms sazināties ar kvalificētu speciālistu,atvienojiet drenāžas cauruli no kanalizācijas vada un pārliecinieties, ka no drenāža izplūdes caurules aizplūst ūdens. Lai uztvertu ūdeni no drenāžas caurules, izmantojiet spaini vai lielāku trauku.
Ierīces mazgāšanas tvertnē ir ziepjūdens	Nepiemērots mazgāšanas līdzeklis, izlijis skalošanas līdzeklis	Izmantojiet tikai skalošanas līdzekļus, kas paredzēti trauku mazgājamām mašinām. Ja mazgāšanas tvertnē parādās ziepju putas, atstājiet ierīci atvērtu, lai putas pazustu. lelejiet mazgāšanas tvertnē 4,5 litrus auksta ūdens, aizveriet ierīci un pēc tam izsūknējiet ūdeni. Ja nepieciešams, atkārtojiet šīs darbības. Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
	Izliets skalošanas līdzeklis	Vienmēr pēc iespējas ātrāk noslaukiet izlietu skalošanas līdzekli.
Traipi mazgāšanas tvertnē	Tika izmantots krāsains mazgāšanas līdzeklis	Neizmantojiet mazgāšanas līdzekli ar krāsvielām.
Balta plēve uz trauku mazgājamās mašīnas iekšpuses virsmas	Cietā ūdens minerālvielu nogulsnes	Izmantojiet mitru sūkli ar mazgāšanas līdzekli un uzvelciet gumijas cimdus. Izmantojiet tikai mazgāšanas līdzekļus, kas paredzēti trauku mazgājamām mašinām.
Traipi uz galda piederumiem	Izmantotie galda piederumi nav izturīgi pret koroziju
	Ierīce nebija palaista pēctam, kad tai tika pievienots reģenerācijas sāls. Sāls gabaliņi ir iekļuvuši mazgāšanas ciklā	Pēc sāls pievienošanas vienmēr uzsāciet ātrās mazgāšanas programmu bez ievietotiem traukiem.
	Valīgs mīkstinātāja nodalījuma vāciņš	Pārbaudiet mīkstinātāja vāciņa nodalījumu un pārliecinieties, kas tas ir pareizi nostiprināts.
Mazgāšanas tvertnē dzirdams triecienu troksnis mazgāšanas programmas laikā	Apakšējo vai augšējo smidzinātājspārnu blokē trauki vai pārtikas produktu atliekas	Pārtrauciet programmu, pārbaudiet trauku izvietojumu vai mainiet to. Iztīriet, smidzinātājspārnus no pārtikas produktu atliekām.
Mazgāšanas tvertnē dzirdams grabošs troksnis mazgāšanas programmas laikā	Mazgāšanas tvertnē ievietotie trauki brīvi kustas.	Pārtrauciet programmas izpildi un novietojiet traukus stabili, lai tie nekustētos.
Triecienu troksnis ūdensvadā	To var izraisīt pārāk mazs caurules diametrs	Trauku mazgājamās mašīnas darbību tas neietekmē. Ja rodas šaubas, vērsieties pēc palīdzības pie kvalificēta speciālista.
Mazgāšanas līdzekļa nodalījuma vāciņu nevar aizvērt	Nodalījums ir pārpildīts. Noņemiet lieko mazgāšanas līdzekli.
	Mehānismu bloķe iestrēgušas mazgāšanas līdzekļa atliekas.	Notīriet mazgāšanas līdzekļa nodalījuma aizvēršanas mehānismu.
Trauki ir netīri	Trauki tika nepareizi ievietoti Sk. nodaļu “Trauku ievietošana”
	Izvēlētā mazgāšanas programma nav pietiekami jaudīga	Izvēlieties intensīvāku mazgāšanas programmu.
	Nepietiekams mazgāšanas līdzekļa daudzums	Izmantojiet vairāk mazgāšanas līdzekļa.
	Smidzinātājspārnu bloķe trauki vai pārtikas produktu atliekas	Pārbaudiet trauku novietojumu vai notīriet pārtikas produktu atliekas no smidzinātājspārna.
	Filtrs var būt aizsprostotas vai nepareizi ievietots. Var tikt nobloķēti smidzinātājspārni	Iztīriet vai pareizi uzstādiet filtru. Notīriet smidzinātājspārnus (sk. nodaļu “Smidzinātājspārnu tīrīšana un apkope”).
Uz glāzēm paliek švīkas	Pārāk mīksts ūdens un pārāk liela mazgāšanas līdzekļa deva.	Izmantojiet mazāk mazgāšanas līdzekļa, ja ir mīksts ūdens, un stikla mazgāšanai izvēlieties īsāko mazgāšanas ciklu.
Melni vai pelēki traipi uz traukiem	Mazgāšanas cikla laikā trauki nonāca saskarē ar alumīnija galda piederumiem	Lietojiet maigu abrazīvu līdzekli, lai notīrītu šos klipus. Neievietojiet šo līdzekli trauku mazgājamā mašīnā!
Trauki nenožūst sausi	Nepareiza trauku ievietošana Sk. nodaļu “Trauku ievietošana”
	Pārāk maz skalošanas līdzekļa	Palieliniet skalošanas līdzekļa devu vai papildiniet tā dozatoru
	Trauki pēc mazgāšanas tiek izņemti pārāk ātri	Izņemiet traukus vēlāk, nevis uzreiz pēc mazgāšanas cikla beigām. Atveriet durvis, lai varētu aizplūst liekais tvaiks. Izņemiet traukus, kad tie ir gandrīz auksti. Vienmēr vispirms iztukšojiet apakšējo grozu, lai novērstu ūdens pilēšanu no augšējā groza apakšējā.
	Izvēlēta nepareiza mazgāšanas programma	Īsa mazgāšanas programma samazina trauku mazgāšanas efektivitāti, turklāt arī mazgāšanas temperatūra ir zemāka. Izvēlieties mazgāšanas programmu ar ilgāku mazgāšanas ciklu.
	Galda piederumi ar koka rokturi	Ūdens noplūde no šādiem galda piederumiem ir daudz sarežģitāka. Šie piederumi nav piemēroti mazgāšanai trauku mazgājamā mašīnā.

KLÜDAS ZIÑOJUMI

Gadijumā, ja neizdodas būs nākamie trauku programmas strauji mirgo gaismas.

Kods s Nozīmes lespējamie cēloņi s
Rapid gaismas mirgošana Garāks ieplūdes laiks .	Krāni ir netiek atvērts , vai ūdens ieplūdes ir ierobežota , vai arī ūdens spiediens ir pārāk zems .
Rapid un 90 min gaismas mirgošanas	Ne sasniedzot vajadzīgo temperatūru .
ECO gaismas mirgošana Pārplūde .	Daži elements no trauku mazgājamā mašīna noplūdes .
Intensīva , ECO un Rapid gaismas	Ja par saziņu starp galvenajiem PCB ar displeja PCB .
	Atvērt ħēde vai pārtraukums vadu , lai uz saziņu .

Piezime:

• Pārplūdes gadījumā izslēdziet galvenā ūdens padevi un sazinieties ar servisa centru.
• Pirms ierīces atkārtotas palaišanas izņemiet no ierīces iekšpuses liekoūdeni.

TRAUKU MAZGĀJAMĀS MAŠĪNAS IZMĒRI

Augums (H) 815 mm

Platums (W) 598 mm

Dzijums (D1) 550 mm (ar aizvērtām durvīm)

Dzijums (D2) 1 150 mm (ar durvīm, kas atvērtas 90 °)

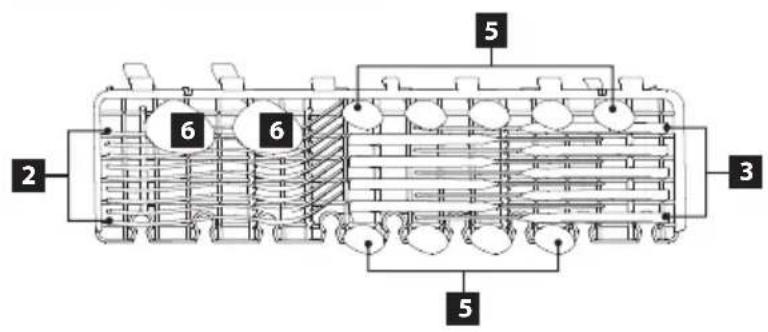

TRAUKU IEVIETOŠANAS PIEMĚRI

Numurs Pozicija
1 ŕdamkarotes
2 Dakšas
3 Naži
4 Tējkarotes
5 Deserta karotītes
6 Servēšanas karotes
7 Servēšanas dakšinās
8 Mērces karotes

Plauktiņš

Galda piederumu grozs

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• leriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

ACKNOWLEDGMENT
