FDV 1001-A - Gręžtuvas Fieldmann - Nemokama naudojimo instrukcija

Gaminio tipas	Grąžtas
Prekės ženklas	Fieldmann
Modelis	FDV 1001-A
Maitinimo šaltinis	Laidinis elektrinis (230 V~, 50 Hz)
Energijos sąnaudos	600 W
Tuščiosios eigos greitis	2800 aps/min
Griebtuvo tipas	Beraktis
Griebtuvo talpa	1.5 mm – 13 mm
Gręžimo gylis (pliene)	13 mm
Gręžimo gylis (medyje)	30 mm
Maksimalus sukimo momentas	40 Nm
Reguliuojamo greičio gaidukas	Taip
Atbulinės eigos funkcija	Taip
Svoris	1.5 kg
Laido ilgis	2 m
Apsaugos klasė	II (dviguba izoliacija)
Pridedami priedai	Gilio stabdiklis, pagalbinė rankena, raktas griebtuvui, atsuktuvų antgalių rinkinys

Dažnai užduodami klausimai - FDV 1001-A Fieldmann

Kokia yra Fieldmann FDV 1001-A grąžto energijos sąnauda?

Grąžto energijos sąnauda yra 600 W.

Koks didžiausias gręžimo gylis pliene ir medyje?

Didžiausias gręžimo gylis yra 13 mm pliene ir 30 mm medyje.

Ar FDV 1001-A turi reguliuojamo greičio funkciją?

Taip, jis turi reguliuojamo greičio gaiduką tiksliam valdymui.

Ar grąžtas gali suktis atbuline eiga?

Taip, jis turi atbulinės eigos funkciją, skirtą varžtams išsukti ar gręžti atbuline eiga.

Kokį griebtuvą naudoja šis grąžtas?

Jis naudoja beraktį griebtuvą su 1,5 mm iki 13 mm talpa.

Ar grąžtas turi dvigubą izoliaciją?

Taip, jis turi II apsaugos klasę (dviguba izoliacija) didesniam saugumui.

Kokie priedai pridedami su grąžtu?

Pakuotėje yra gilio stabdiklis, pagalbinė rankena, raktas griebtuvui ir atsuktuvų antgalių rinkinys.

Kaip pakeisti grąžto antgalį?

Pasukite griebtuvą prieš laikrodžio rodyklę, kad atlaisvintumėte, įkiškite antgalį, tada priveržkite pagal laikrodžio rodyklę ranka arba, jei reikia, griebtuvo raktu.

Kokia rekomenduojama grąžto priežiūra?

Laikykite ventiliacijos angas švarias, nuvalykite sausa šluoste ir periodiškai tikrinkite anglies šepetėlius, jei jie pasiekiami.

Kur galima rasti atsargines dalis FDV 1001-A?

Atsarginės dalys yra prieinamos per Fieldmann įgaliotus aptarnavimo centrus arba internetinius pardavėjus.

NAUDOJIMO INSTRUKCIJA FDV 1001-A Fieldmann

Dėkojame, kad įsigijote ši akumuliatorinį gręžtuvą. Prieš pradėdami naudoti ši gamini, atidžiai perskaitykite šią naudojimo instrukciją ir išsaugokite ją, kad galėtumėte ja pasinaudoti ateityje.

TURINYS

ILIUSTRUOTAS PRIEDAS....1

1. BENDROSIOS SAUGOS TAISYKLÉS 85

Svarbūs įspėjimai dėl saugos

Pakuotė

Naudojimo instrukcija

1. PRIETAISO APRAŠYMAS IR PAKUOTĖS TURINYS 86

Prietaiso aprašymas

Pakuotės sudėtis

1. PARUOŠIMAS NAUDOJIMUI 86

Prietaiso jkrovimas

Gręžtuvo griebtuvas

Sukimo momento valdiklis

ljungimas/išjungimas

1. NURODYMAI, KAIP TINKAMAI NAUDOTI IRANKJ......88

Varžtu sukimas

Grežimas

Diodinė akumuliatoriaus įkrovimo lygio kontrolinė lemputė

Darbo vietos apšvietimas

Daugiau patarimų dėl gręžimo

Perkrova

1. NAUDOJIMO INSTRUKCIJA 89

Naudojimas

Naudojimo paskirtis

Naudojimo instrukcija

Elektros sauga

Nurodymai dėl akumuliatoriaus ir kroviklio saugos

1. TECHNINĖ PRIEŽIŪRA IR LAIKYMAS ......93

Techninė priežiūra

Saugojimas

1. TECHNINIAI DUOMENYS....95

2. SENO PRIETAISO IŠMETIMAS .....96

1. BENDROSIOS SAUGOS TAISYKLÈS

Svarbūs įspėjimai dėl saugos

* Atsargiai išpakuokite ši gamini ir jokiais būdais neišmeskite jokios pakuotės dalies tol, kol neisitikinsite, kad radote visas šio gaminio sudedamasias dalis.
Laikykite prietaisa sausoie, vaikams nepasiekiamoie vietoie.
Perskaitykite visus įspėjimus ir nurodymus. Nesivadovaujant šiais įspėjimais arba nurodymais, galima patirti elektros smūqį, sukelti gaisra ir (arba) patirti sunkiu sužeidimu.

Pakuotė

Šis gaminys jdėtas į pakuotę, kuri apsaugo jį nuo pažeidimų vežant. Šią pakuotę galima perdirbti ir panaudoti pakartotinai.

Naudojimo instrukcija

Pastaba: Prieš pradėdami naudoti, atidžiai perskaitykite šią naudojimo instrukciją.

Prieš pradėdami naudoti šį akumuliatorinį gręžtuvą, perskaitykite toliau pateiktas saugos taisykles ir naudojimo instrukciją. Susipažinkite su valdikliais ir išmokite tinkamai naudoti prietaisą. Laikykite šį vartotojo vadovą saugioje. lengvai pasiekiamoje vietoje, kad juo galima būtu pasinaudoti ir vėliau.

Pastaba: Jeigu šj prietaisą kam nors perduosite, kartu atiduokite ir naudojimo instrukciją. Norint tinkamai naudoti šj prietaisą, būtina vadovautis šioje naudojimo instrukcijoje pateiktais nurodymais. Šioje naudojimo instrukcijoje taip pat pateikiami nurodymai, kaip šj gaminį naudoti, techniškai prižiūrėti ir remontuoti.

Gamintojas neprisiima jokios atsakomybės už nelaimingus atsitikimus arba žalą, patirtą nesilaikant šioje instrukcijoje pateiktų nurodymų.

2. PRIETAISO APRAŠYMAS IR PAKUOTĖS TURINYS

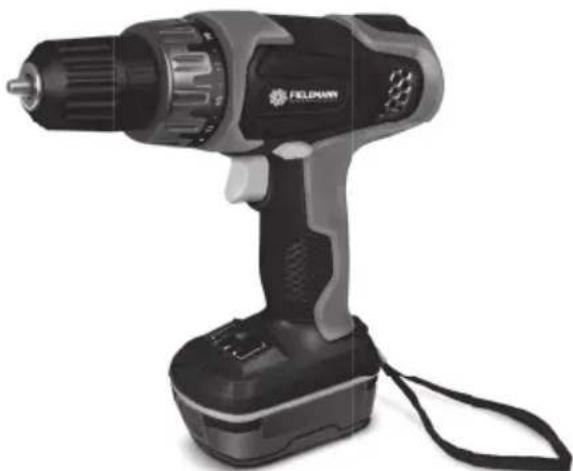

Prietaiso aprašymas (žr. 1 pav.)

Ⓐ Beraktis griebtuvas
© Sukimo momento nustatymo žiedas
© Sukimosi krypties nustatymo jungiklis, skirtas nustatyti tris padėtis: pirmyn/atgal ir neutralia, saugos padėtį
© Svirtinis jungiklis
© Rankena
⑤ Akumuliatoriaus įkrovos lygio diodinis ekranas ir darbo vietos apšvietimas
© Akumuliatorius

Prietaiso aprašymas (žr. 2 pav.)

① Akumuliatoriaus adapteris
② Kroviklis su akumuliatoriaus krovimo indikatoriumi (Nr. (3, 4)
⑤ Akumuliatorius

Pakuotės sudėtis

Atsargiai išimkite gaminj iš pakuotės ir patikrinkite, ar joje yra visos šios dalys:

Belaidis gręžtuvas su akumuliatoriumi
* Akumuliatoriaus kroviklis
* antgalis - 1 vnt.
Naudojimo instrukcija

Jeigu kokių nors dalių trūksta arba jos apgadintos, susisiekite su pardavėju, iš kurio pirkote šį prietaisą.

3. PARUOŠIMAS NAUDOJIMUI

Prietaiso jkrovimas

Prietaisą galima lengvai surinkti, atliekant veiksmus naudojimo instrukcijoje pateikta eilės tvarka ir vadovaujantis paveikslėliais.

1. Išimkite akumuliatorių iš prietaiso: paspauskite atlaisvinimo mygtuką ir ištraukite akumuliatorių.
2. Pastatykite kroviklj ant stalo šalia elektros lizdo.
3. Tinkamai jdėkite akumuliatorių i kroviklj.

Pastaba: Akumuliatorių i kroviklj galima įdėti tik vienu būdu.

1. Ijunkite kroviklio maitinimo laido kištuką i elektros lizdq. Tuomet užsidegs ir raudona, ir žalia kontrolinė lemputė.

2. Kai akumuliatorius bus visiškai jkrautas, liks šviesti tik žalia kontrolinė lemputė, o raudona kontrolinė lemputė užges.

3. Visiškai jkrove, išjunkite kroviklj iš elektros lizdo.

Prieš naudojant pirmą kartą, akumuliatorių būtina visiškai įkrauti.

Pirmą kartą akumuliatorių rekomenduojama krauti 3–5 valandas.

Gręžtuvo griebtuvas (žr. 3 pav.)

Jeigu norite atidaryti gręžtuvo griebtuva, laikydami galinę griebtuvo dalj, priekinę griebtuvo dalj sukite prieš laikrodžio rodyklę. Idėkite norimą antgalį i griebtuva. Užveržkite priekinę griebtuvo dalį (laikydami galinę dalį), sukdami pagal laikrodžio rodyklę, kad griebtuvo spaustuvas tvirtai ir tolygiai suspaustų antgalį.

Sukimo momento valdiklis (žr. 4 pav.)

1. Sukimo momento valdikliu galima idealiai iš anksto nustatyti varžtu sukimo jegą. Galima pasirinkti iš 19 padėčių + 1 gręžimo padėties. Šios padėtys pasirenkamos sukant nustatymo žiedą. Žemos padėtys skirtos mažiems varžtams ir minkštoms medžiagoms. Aukstos padėtys skirtos dideliems varžtams ir kietoms medžiagoms.
2. Nustačius sukimo momento valdiklj, veržiamasis įtaisas veiks pagal iš anksto nustatytą nuostatą. Tai idealiai tinka sukant kelis varžtus, kai juos visus reikia priveržti vienodai.
3. Reikėtų pradėti nuo mažesnės nuostatos ir palaipsniui didinti sukimo momentą, kol bus pasiekta norima nuostata.

ljungimas/išjungimas (žr. 5 pav.)

⚠️ DĖMESIO: Ijungimo jungiklį ijkite arba išjunkite atsargiai, pagal gamintojo nurodymus.

Ijunkite ikrautą prietaisą, paspausdami svirtinį jungiklj (Nr. 1). Diodiniame ekrane pasirodys ijungimo indikatorius. Norėdami prietaisą išjungti, atleiskite jungiklj ir griebtuvas liausis suktis.

⚠️ DĖMESIO: Išjungus prietaisą, jo griebtuvas dar kurį laiką sukasi.

1. Patikrinkite, ar akumuliatorius jdėtas i įrankį.
2. Paleiskite įrankį, paspausdami svirtinį jungiklį.
3. Griebtuvo sukimosi greitis priklauso nuo to, kokia jęga spaudžiamas svirtinis jungiklis. Svirtinį jungiklj spaudžiant stipriau, griebtuvas sukasi greičiau.
4. Jeigu norite, kad griebtuvas suktusi pirmyn, pastumkite sukimosi krypties nustatymo jungiklj (Nr. 2) i kaire. Jeigu norite, kad griebtuvas suktusi atgal, pastumkite sukimosi krypties nustatymo jungiklj i dešinę.
5. Jeigu gręžtuvas nenaudojamas, nustatykite sukimosi krypties nustatymo jungiklj (Nr. 2) neutralioje padėtyje (viduryje), kad gręžtuvas nebūtų netyčia ijungtas.

* Isitikinkite, ar antgalis arba ilginimo dalis įtaisyta tinkamai.
* Prieš ijungiant gręžtuvą, antgalį/ilginimo dalį privaloma atremti tiesiai į ruošinį. Kitaip ruošinys arba antgalis/ilginimo dalis bus sugadinta.
* Prieš pradėdami naudoti antgalį, visada patikrinkite jo sukimosi kryptį.
* Atleidus svirtinj jungiklj, sustabdymo sistema jjungiama automatiškai. Gręžtuvo griebtuvas automatiškai sustos.

4. NURODYMAI, KAIP TINKAMAI NAUDOTI IRANKI

Prieš pirmą kartą pradėdami naudoti, visiškai įkraukite akumuliatorių. Įsitikinkite, ar naudojami grąžtai ir ilginimo dalys tinka numatytam darbui atlikti ir ar jie tvirtai įtaisyti. Patikrinkite, ar sukimosi krypties nustatymo jungiklis nustatytas tinkamoje padėtyje.

PASTABA: Prieš keisdami antgalius arba prieš atlikdami reguliavimo darbus, visuomet būtinai išimkite akumuliatorių.

DĖMESIO: Šlifuojant, pjaunant, grężiant ir atliekant kitus darbus kai kada kyla cheminių medžiagų dulkių, kurios sukelia sveikatos sutrikimų. Keli tokių cheminių medžiagų pavyzdžiai:

a) švinas, esantis dažuose, kurių sudėtyje yra švino.
b) cementas ir kitos statybinės medžiagos.
c) chemiškai apdorota mediena.

Varžtu sukimas

1. Prieš sukant varžtus i medienos ruošinj, jame prieš tai reikia pragrežti tinkamą skylę. Tuomet varžtas ir įrankis nepasislinks ruošinio paviršiumi ir jo nesugadins.
2. Varžtas sukti rekomenduojame pasirinkti mažą sukimo greitį.
3. Įtaisykite sukimo antgalį i varžto galvutę ir atsargiai jsukite jį i skylę.
4. Rekomenduojame pradėti veržti nuo mažiausio sukimo momento jėgos, o paskui palaipsniui didinti sukimo momentą, kol bus pasiektas norimas sukimo momento lygis.

Gręžimas

1. Nenaudokite sukimo momento valdiklio grężdami medieną. Pasirinkite standartinę grężimo padėti.
2. Grężdami medieną, naudokite antgalius medžiui grężti.
3. Grężdami metalą arba plastiką, naudokite antgalius metalui gręžti.
4. Gržiant minkštą medieną, gręžtuvas privalo veikti maksimaliu greičiu.
5. Grężiant kietmedj, grężtuvas privalo veikti mažesniu greičiu.

Diodinė akumuliatoriaus įkrovimo lygio kontrolinė lemputė (žr. 6 pav.)

Diodinė kontrolinė lemputė parodo akumuliatoriaus įkrovimo lygi. Jjungus įrankį svirtiniu jungikliu, užsidega biodinė lemputė (Nr. 2). Jeigu šviečia visi diodai, akumuliatorius yra pakankamai įkrautas. Jeigu šviečia vienas diodas, akumuliatoriaus energija yra praktiškai išeikvota ir jį būtina nedelsiant įkrauti.

Darbo vietos apšvietimas (žr. 6 pav.)

Paspaudus svirtinį mygtuką, užsidega diodinė lemputė (Nr. 1), kuri apšviečia gręžimo arba varžto sukimo vietą. Svirtinį jungiklj išjungus, užgęsta ir darbo vietą apšviečianti diodinė lemputė.

Daugiau patarimų dėl gręžimo

1. Norint pasiekti geriausių rezultatų ir saugiai naudoti įrankį, rekomenduojama pritvirtinti ruošinį prie darbastalio.
2. Naudokite tik aštrius grąžtus. Naudojant atbukusius grąžtus, gręžtuvas bereikalingai apkraunamas, todėl gali sudeqti variklis.
3. Visuomet naudokite konkrečiam darbui atlikti tinkamą antgalį.
4. Atliekant labai tikslius grežimo darbus, geriausiai naudoti gražtą su kreiptuvu.
5. Spalvotuju metalu medžiagas, pavyzdžiui, plonus metalo lakštus, gręžti labai sunku. Atlikdami labai tikslius gręžimo darbus, po gręžiama medžiaga padėkite medienos gabalėlj, tuomet pragręžkite kiaurai pro abi medžiagas.

⚠️ DĖMESIO: Gręžiant, grąžtas užstringa labai retai. Bet tokiu atveju kyla didelė momento reakcija. Visuomet žiūrėkite, ką darote, ir tvirtai laikykite gręžtuvą, kad išvengtumėte galimos žalos arba sužeidimo.

⚠️ DĖMESIO: Neužklijuokite svirtinio jungiklio lipnia juosta ir neužfiksuokite jo jokiomis kitomis priemonėmis. Įrankio elektros grandinė veiks netinkamai, dėl to įrankis gali perkaisti ir sugesti.

Perkrova

Jeigu įrankis būtų perkrautas, gali sugesti jo variklis. Labiau spaudžiant įrankį, darbas nebus atliekamas greičiau. Spaudžiant įrankį, jo darbo našumas tik mažės, akumuliatoriaus energija bus pernelyg greitai išeikvota, galės sugesti ir variklis. Nestandartiniai darbai ir per didelis įrankio spaudimas sutrumpins įrankio naudojimo laiką.

5. NAUDOJIMO INSTRUKCIJA

Naudojimas

Šio gaminio negali naudoti vaikai ir asmenys, turintys fi zinių arba protinių negalių, arba naudojimo patirties neturintys asmenys, nebenįt jie būtų tinkamai kvalifi kuoti arba išmokyti, kaip saugiai naudoti šį gaminį, arba su sąlyga, kad juos tinkamai prižiūrės kvalifi kuotas, už jų saugą atsakingas asmuo.
Būkite itin atsargūs, jeigu ši gaminj naudojate šalia vaikų. Ši prietaisą visada laikykite vaikams nepasiekiamoje vietoje. Vaikus privaloma prižiūrėti, kad jie nežaistų su šiuo gaminiu.
Niekada neleiskite šio prietaiso naudoti vaikams ir žmonėms, kurie nėra perskaitę šios naudojimo instrukcijos. Minimalus vartotojų amžius gali būti reglamentuojamas pagal vietos įstatymus. Vartotojas yra atsakingas už žalą, padarytą trečiosioms šalims, esančioms veikiančio prietaiso darbo vietoje.
Nenaudokite šio prietaiso, jeigu esate pavargę, apsvaigę nuo alkoholio arba narkotikų.
Jeigu būtina, naudokite saugos priemones (pirštines, darbo batus, akių apsaugas, respiratorius ir pan.). Asmeninės saugos priemonės padeda sumažinti sužeidimo pavojus.
* Devėkite tinkamą aprangą. Nedėvėkite laisvų drabužių arba papuošalu; saugokitės, kad judamosios dalys nejtrauktų plaukų, drabužių arba pirštinių. Judamosios dalys gali įtraukti laisvus drabužius, papuošalus arba ilgus plaukus.
Naudodami elektros įrankius, nuolat būkite dėmesingi, žiūrėkite ir galvokite, ką darote. Nenaudokite elektros įrankių, jeigu esate pavargę, apsvaigę nuo alkoholio arba narkotikų. Neatsargumo akimirka naudojant elektros įrankius gali baigtis sunkiu sužeidimu.

Venkite situaciju, kai įrankis galėtų būti netyčia jjungtas. Prieš jjungdami maitinimo laido kištuką į elektros lizdą, būtinai patikrinkite, ar svirtinis jungiklis yra išjungimo padėtyje. Nešant elektros įrankį uždėjus pirštą ant jo pagrindinio jungiklio arba jjungus jį į elektros lizdą, kai pagrindinis svirtinis jungiklis yra jjungimo padėtyje, galimas sužeidimas.
Išlikite budrūs. Dirbdami visada išlaikykite tvirtą stovėseną ir pusiausvyrą. Tuomet esant netikėtoms situacijoms lengviau suvaldysite elektros įrankį.
* İtvirtinkite ruošinį spaustuvais arba griebtuvu. Taip bus saugiau, nei laikyti ruošinį ranka – įrankį galėsite valdyti abejomis rankomis.
Darbo vieta turi būti tvarkinga ir gerai apšviesta. Užgriozdintoje, prastai apšviestoje darbo vietoje gali įvykti nelaimingas atsitikimas.
Nenaudokite elektros įrankio sprogioje aplinkoje, pavyzdžiui, tokiose vietose, kur yra degių skysčių, dujų arba miltelių. Elektros įrankio viduje kyla kibirkščių, kurios gali uždegti degius mittelius arba garus.
Nedirbkite su medžiagomis, kurios yra asbesto. Naudokite apsaugos nuo dulkių kaukę.
Naudodami įrankį, įsitikinkite, kad šalia nėra vaikų ir kitų asmenų. Išblaškyti, galite nesuvaldyti įrankio.

Naudojimo paskirtis

Šis įrankis nėra skirtas profesionaliam naudojimui.
Naudokite ši gaminj tik pagal numatytąją paskirtį.
* Saugos sumetimais šio prietaiso negalima naudoti vietoj variklio jokiems kitiems darbo įrankiams ir įrankių komplektams, nebent gamintojas specialiai leistų tai daryti.

Naudojimo instrukcija

* Ijunkite ir naudokite ši prietaisą, kaip aprašyta šiame vartotojo vadove, griežtai vadovaudamiesi visais nurodymais.
* Prieš pradėdami bet kokius patikrinimo, techninės priežiūros arba remonto darbus, atjunkite elektros kabelį nuo elektros tinklo.
* Naudokite geros būklės įrankius darbams, kuriems jie yra skirti, atlikti.
Dirbkite tik esant geram matomumui arba užtikrinkite pakankamą dirbtinį apšvietimą.
Dirbkite švarioje, tvarkingoje darbo vietoje.
* Dirbdami būtinai stovėkite tvirtai, pasirinkę stabilią pozą. Nepamirškite, kad viena iš pagrindinių nelaimingų atsitikimų priežasčių – nugriuvimas.
* Grężdami metalo lakštus, naudokite spaustuvus, o po lakštu padėkite medienos gabalėlj. Pasisukęs metalo lakštas gali sunkiai sužeisti.
Noredami išvengti elektros smūgio, nenaudokite gręžtuvo arba suktuvo ten, kur yra įtampą turinčių laidų. Prieš pradėdami naudoti šį įrankį, būtinai įsitikinkite, kad žinote, kurioje vietoje sienoje įrengti visi elektros laidai arba kabeliai (šiam tikslui naudokite metalo detektorių).
* Šj gaminį naudokite ir laikykite tik atokiai nuo degių arba lakių medžiagų ir tirpalų.
* Saugokite ši gaminį nuo itin žemos ar aukštos temperatūros, tiesioginių saulės spindulių ir pernelyg didelės drėgmės. Nenaudokite ten, kur kyla daug dulkių.
* Nestatykite šio gaminio prie šildytuvu, atviros liepsnos šaltinių arba šilumos prietaisų ar įrenginių.
Nepurkškite ant šio gaminio vandens arba kokio nors kito skysčio. Nepilkite ant šio prietaiso vandens arba kokio nors kito skysčio. Nepanardinkite šio gaminio j vandenj arba kokj nors kitą skystj.
Niekada nepalikite jjungto gaminio be priežiūros.

Nelieskite prietaiso dalių, kol jos visiškai nesustos.
* Palaukite, kol variklis atvės, tik tuomet padėkite prietaisą j uždarą laikymo vietą.
Jokiu būdu negalima patiems taisyti arba kokuu nors būdu pakeisti šį gaminį. Visus šio prietaiso remonto ir reguliavimo darbus patikėkite įgaliotojo techninės priežiūros centro meistrams arba pardavėjui. Bandant patiems taisyti arba reguliuoti šį gaminį garantiniu laikotarpiu, garantija gali nebegalioti.
* Gamintojas nėra atsakingas už žalą, padarytą netinkamai naudojant šį gaminį arba jo priedus. Tokios žalos pavyzdžiai: maisto produktų sugadinimas, sužalojimai, nudegimai, nuplikymai, gaisras ir pan.

Elektros sauga

⚠️ DĖMESIO: Perskaitykite visus saugos įspėjimus ir visą naudojimo instrukciją. Nesilaikant pateiktų įspėjimų ir nurodymų, gali kilti elektros smūgis, gaisras arba galima sunkiai susižeisti.

PASTABA: Išsaugokite visus įspėjimus ir naudojimo instrukciją ateičiai. Visuose įspėjimuose naudojama sąvoka „elektros įrankis“ reiškia įrankį, kuriam energija tiekiama iš elektros tinklo (jame įrengtas maitinimo laidas), arba akumuliatorinį įrankį (be elektros laido).

Norint jkrauti akumuliatorinio jrankio kroviklj, jj galima jungti i bet kokj elektros lizdq, jrengtą pagal galiojančius standartus.
Elektros kištukas privalo būti 230 V \~ 50 Hz.
* Atjunkite kroviklj, jeigu jo ilgai nenaudosite, jeigu keičiate įrankio antgalius arba atliekate įrankio techninės priežiūros darbus.
* Irankio kroviklio laido kištukas privalo atitikti elektros lizdą. Niekada jokiais būdais nekeiskite elektros kištuko. Naudodami jžemintus įrankius, nenaudokite jokių elektros kištukų adapterių. Nepakeisti, elektros lizdus atitinkantys kištukai mažina elektros smūgio keliamą pavojų.
Naudodami ši įrenginį, nelieskite įžemintų paviršių, pavyzdžiui, vamzdžių, šildytuvų, elektrinių viryklių ir šaldytuvą . Jeigu jūsų kūnas tampa įžemintas, padidėja elektros smūgio pavojus.
* Saugokite elektros įrankį nuo lietaus arba drėgnos aplinkos. Vandeniiui patekus į elektros įrankį, padidėja elektros smūgio keliamas pavojus.
Elektros įrankį neškite atsargiai. Niekada neneškite įrankio už elektros laido ir netraukite už laido, kai norite atjungti įrankį nuo elektros tinklo. Saugokite įrankį nuo tepaluotų, įkaitusių ir aštrių daiktų arba judamųjų dalių. Pažeistas arba suraizgytas elektros laidas didina elektros smūgio ke pavojų.
* Naudojant elektros įrankius drėgnoje aplinkoje, elektros grandinėje privaloma įrengti saugiklj (angl. Residual Current Device – RDS). Naudojant elektros nuotėkio saugiklj, sumažėja elektros smūgio keliamas pavojus.

Nurodymai dėl akumuliatoriaus ir kroviklio saugos

Naudokite tik su šiuo įrankiu pateiktą akumuliatorių ir kroviklj.
Kroviklj junkite tik j 230 V įtampos elektros lizdą.
* Saugokite akumuliatorių ir kroviklj nuo drėgmės. Nenaudokite šio įrenginio lauko sąlygomis.
Atjunkite kroviklj nuo elektros tinklo, jeigu jo nenaudojate, taip pat prieš jį valydami arba atlikdami jo remonto darbus.
Ypač saugokite akumuliatorių. Nenumeskite jo ant kieto paviršiaus, nesuspauskite jo, saugokite ji nuo pernelyg stipraus mechaninio poveikio. Saugokite akumuliatorių nuo pernelyg didelės šilumos arba šalčio.
Nemėginkite akumuliatoriaus arba kroviklio remontuoti arba ardyti. Jeigu kokia nors dalis būtų sugadinta, atiduokite ją kvalifi kuotam meistrui, įgaliotajam techninio aptarnavimo centrui arba pardavėjui, kad pataisytų.
Kraukite akumuliatorių tik esant 10 °C–40 °C aplinkos temperatūrai. Jkrautą akumuliatorių elektros įrankiuose galima naudoti esant 0 °C–50 °C darbo aplinkos temperatūrai. Jeigu akumuliatorius nenaudojamas, jį reikia laikyti sausoje, 10 °C–30 °C temperatūros vietoje.

⚠️ SVARBU! PAVOJUS! Niekada nesujunkite akumuliatoriaus gnybtų trumpuoju jungimu ir saugokite akumuliatorių nuo drėgmės. Nelaikykite akumuliatoriaus kartu su kitais metaliniais daiktais ir dalimis, kurios gali sukelti trumpąjį akumuliatoriaus gnybtų jungimą. Akumuli gali perkaisti, užsiliepsnoti arba sprogti.

Jeigu žmogus prisiliestų prie akumuliatoriuje esančio elektrolito, skysčio arba kitos medžiagos, jis privalo nedelsiant gausiai nuplauti šią medžiagą vandeniu. Jeigu šių medžiagų patektų į akis, gausiai plaukite jas vandeniu ir tuoj pat kreipkitės į gydytoją.
Nemeskite daugkartinio naudojimo akumuliatorių į laužą arba vandenį. Kitaip gali kilti sprogimas. Daugkartinio naudojimo akumuliatorių negalima išmesti kartu su įprastomis buitinėmis atliekomis, nesvarbu, ar jie nauji, ar panaudoti. Pagal galiojančius reglamentus, akumuliatorius privaloma pristatyti į atliekų surinkimo punktą arba išmesti jį į mūsų parduotuvėse esančius konteinerius, pažymėtus „Panaudoti akumuliatoriai”.
Ši akumuliatorių kraukite tik gamintojo nurodytu krovikliu. Kraunant akumuliatorius kitos rūšies akumuliatoriams krauti skirtais krovikliais, gali kilti gaisras.
Naudokite elektros įrankį tik su jam skirtu akumuliatoriumi. Naudojant kitą akumuliatorių, galima susižeisti arba sukelti gaisrą.
Jeigu akumuliatoriaus nenaudojate, laikykite jì atokiai nuo metalinių daiktų, pavyzdžiui, sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių daiktų, kurie gali sukelti trumpajį akumuliatoriaus gnybtų jungimą. Sujungus akumuliatoriaus gnybtus trumpuoju jungimu, galima nudegti arba sukelti gaisrą.

6. TECHNINĖ PRIEŽIŪRA IR LAIKYMAS

Techninė priežiūra

⚠️ DĖMESIO: Atjunkite kroviklj, jeigu jo ilgai nenaudosite, jeigu keičiate įrankio antgalius arba atliekate įrankio techninės priežiūros darbus.

Šiam įrankiui nereikia jokios specialios techninės priežiūros. Tas pat galioja ir šio įrankio elektros dalims.

* Patikrinkite, ar nesimato prietaiso nusidėvėjimo požymių.

* Jeigu kroviklis (jo korpusas, laidai arba jungtis) apgadinti, nedelsdami pakeiskite jì nauju pardavėjo techninio aptarnavimo centre.

Reguliari prietaiso priežiūra užtikrina ilgą prietaiso naudojimą ir tinkamą veikimą

* Prieš pradėdami naudoti, visada patikrinkite, ar nėra nusidėvėjusių arba sugadintų dalių.

Pakeiskite pažeistas arba nusidėvėjusias dalis. Norėdami, kad prietaisas visuomet liktų subalansuotas, visada keiskite visą nusidėvėjusių arba pažeistų dalių komplektą.

Nusidėvėjusias arba pažeistas prietaiso dalis gali keisti tik įgaliotasis techninio aptarnavimo centras arba pardavėjas.

* Prieš pradėdami valyti, atjunkite ši gamini nuo maitinimo šaltinio.

Norėdami nuvalyti plastikines šio prietaiso dalis, naudokite minkštą, drungnu vandeniu sudrėkintą šluostę. Nenaudokite stipriai veikiančių valymo priemonių ir tirpiklių, nes jie gali apgadinti šio gaminio paviršių.

* Neplaukite prietaiso po tekančiu vandeniu ir nenardinkite jo j vandenj.

Pakeitę antgalj, patikrinkite, ar jis tinkamai įtvirtintas laikymo padėtyje.

* Nenaudokite kitų antgalių, kurių matmenys nėra pritaikyti, kad būtų tinkamai įtvirtinti laikiklio dalyje.

* Neperkraukite elektros įrankio. Naudokite darbui atlikti tinkamą elektros įrankį. Naudojant tinkamą elektros įrankį, darbas bus atliktas greičiau ir saugiau.

Nenaudokite įrankio, jeigu jo pagrindinis svirtinis jungiklis yra sugedęs. Visi elektros įrankiai, kurių jungikliai veikia netinkamai, yra pavojingi; juos privaloma pataisyti.

Jeigu jrankio nenaudojate, laikykite ji vaikams nematomoje ir nepasiekiamoje vietoje; taip pat neleiskite šio jrankio naudoti žmonėms, kurie nežino, kaip jis veikia, arba jeigu jie nėra perskaitę šios naudojimo instrukcijos. Nekvalifi kuotų žmonių naudojami elektros įrankiai kelia pavojų.

* Atlikite įrankio techninę priežiūrą. Patikrinkite, ar nestinga judamosios dalys, ar nesugadintos atskiros dalys; taip pat patikrinkite kitus veiksnius, kurie galėtų turėti įtakos įrankio veikimui. Jeigu įrankis apgadintas, naudokite jį tik po to, kai jis bus pataisytas. Daugelis nelaimingų atsitikimų kyla dėl įrankio techninės priežiūros nepaisymo. Tinkamai prižiūrimi pjovimo įrankiai aštriais pjovimo kraštais mažiau stringa ruošiniuose, juos lengviau valdyti.

* Pjovimo įrankiai visada turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrankiai aštriais pjovimo kraštais mažiau stringa ruošiniuose, juos lengviau valdyti.

Elektros įrankius, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šioje instrukcijoje, konkrečiam elektros įrankiui tinkamu būdu, ir atkreipkite dėmesį į darbo sąlygas bei darbą, kurį atliekate. Naudojant elektros įrankius ne pagal numatytąją jų paskirtį, gali kilti pavojų.

* Pažeistus jungiklius gali keisti tik įgaliotasis techninio aptarnavimo centras arba pardavėjas. Nenaudokite elektros įrankių, kurių jungiklis yra sugadintas.

* Nepalikite jjungtu elektros įrankių be priežiūros. Visada išjunkite įrankį ir palaukite, kol jis visiškai sustos, tik tuomet padėkite jį į vietą.

Naudokite ausų apsaugas. Pernelyg didelis triukšmo lygis gali pažeisti klausą.
Atlikdami darbus, kai antgaliai gali prisiliesti prie paslėptų elektros laidų, laikykite elektros įrankį už izoliuotos, laikymui skirtos dalies. Antgaliui prisilietus prie „gyvo“ elektros laido, neizoliuotos įrankio dalys gali gauti įtampą ir dėl to operatorius gali gauti elektros smūgi.
* Dėl remonto kreipkitės į igaliotąjį techninio aptarnavimo centrą arba pardavėją, kurie remontui naudos originalias atsargines dalis. Taip užtikrinsite tinkamą elektros įrankio veikimą.

⚠️ DĖMESIO: Naudojant šioje instrukcijoje nerekomenduojamus priedus arba įrankius, galima susižeisti. Visada naudokite tik originalias atsargines dalis.

* Po kiekvieno darbo jrankj nuvalykite.
* Nenaudokite nusidėvėjusių arba apgadintų grąžtų ir ilginimo dalių. Kitaip gali būti perkrautas variklis ir gali sumažėti darbo našumas.
* Imkitės tinkamų priemonių, kad apsaugotumėte variklių nuo alyvos arba vandens poveikio.
Reguliariai tikrinkite, ar įprasto naudojimo metu įrankis nebuvo apgadintas. Patikrinkite, ar tinkamai sujungtos visos dalys; nenaudokite šio gaminio, jeigu kuri nors jo dalis yra sugadinta arba pamesta.
* Idėję akumuliatorių i kroviklj, įsitikinkite, ar jį įdėjote tinkamai ir ar tarp akumuliatoriaus kontaktų nėra jokių medžiagų, pvz., purvo.
* Saugokite akumuliatorių ir kroviklį nuo šilumos ir tiesioginių saulės spindulių. Nepalikite šių gaminių ten, kur temperatūra yra labai aukšta arba žema.
Nenaudokite šio jrenginio lauko sąlygomis.
Naudokite tik su šiuo prietaisu pateiktą kroviklj.
* Jeigu gaminys sugadintas arba veikia netinkamai, kreipkitės įgaliotaji techninio aptarnavimo centrą arba pardavėją.

Saugojimas

Laikykite įrankį sausoje vietoje, pakankamu atstumu nuo šilumos šaltinių arba pavojingų garų.
Nestatykite ant prietaiso jokių daiktų.

7. TECHNINIAI DUOMENYS

Akumuliatorinis gręžtuvas:
Nominali įtampa 14,4 V
Sūkiai įrankiui veikiant tuščiaja eiga 0-580 min -1
Akumuliatorius 1,3 Ah, ličio jonų
Sukimo momentas 19 padėčių + 1 gręžimo padėtis
Maks. skersmuo ∅ 10 mm
Garso slėgio lygis 64 dB (A), K = 3 dB (A)
Garso slėgio galia 75 dB (A), K = 3 dB (A)
Vibracija a	hD=3,63 m/s2, K = 1,5 m/s2
Kroviklis:
Įvesties įtampa 230 V
Dažnis 50 Hz
Krovimo trukmė	3–5 valandos

Pasiliekama teisė keisti tekstą ir techninius parametrus.

Tekstas, konstrukcija ir techninės specifikacijos gali būti pakeisti be išankstinio pranešimo ir mes pasiliekame teisę daryti šiuos pakeitimus.

8. SENO PRIETAISO IŠMETIMAS

NURODYMAI, KAIP IŠMESI PANAUDOTAS PAKAVIMO MEDŽIAGAS MEDŽIAGOS

Išmeskite pakavimo medžiagas į tam skirtą atlieku išmetimo vietą.

ELEKTRONINIŲ IR ELEKTRINIŲ BUITINIŲ PRIETAISŲ IŠMETIMO INSTRUKCIJA

Šis ant gaminių pažymėtas arba originaliuose dokumentuose esantis ženklas reiškia, kad panaudotų elektrinių arba elektroninių įrenginių negalima išmesti kartu su standartinėmis buitinėmis atliekomis. Siekiant šiuos gaminius išmesti, perdirbti ar pakeisti susidėvėjusius įrenginius naujais, juos reikia atiduoti į nustatytus atliekų surinkimo punktus. Arba, alternatyviai, kai kuriose Europos Sąjungos valstybėse narėse arba kitose Europos šalyse įsigydami atitinkamą naują gaminių, senus gaminius galite grąžinti vietos pardavėjams. Tinkamai išmesdami šį gaminių, padėsite tausoti brangius gamtinius išteklius ir išvengti potencialiai neigiamo poveikio aplinkai, kuris gali būti padarytas netinkamai išmetus atliekas. Išsamesnės informacijos pasiteiraukite savo savivaldybėje arba artimiausiame atliekų surinkimo punkte. Atsižvelgiant į nacionalinius teisės aktus, už netinkamą šio tipo atliekų išmetimą gali būti taikomos nuobaudos.

Europos Sajungos valstybių narių verslo subjektams

Jeigu norite išmesti elektrinius arba elektroninius prietaisus, reikiamos informacijos teiraukitės pas savo pardavėją arba tiekėją.

Atlieku išmetinas kitose, ne Europos Sajungos šalyse

Šis ženklas galioja Europos Sajungoje. Jeigu norite išmesti ši gamini, teiraukitės reikiamos informacijos apie tinkamą atliekų išmetimo būdą vietos savivaldybėje arba pas savo pardavėją.

Šis gaminys atitinka ES reglamento dėl elektromagnetinio suderinamumo ir elektros saugos reikalavimus.

Šis gaminys atitinka visus atitinkamus pagrindinius ES reglamentų reikalavimus.

Tekstas, dizainas ir techninė specifi kacija gali būti keičiami b pasiliekame teisę daryti šiuos pakeitimus.
