FVC 2011-EC - Siurblys Fieldmann - Nemokama naudojimo instrukcija

Produkto tipas	Povandeninis siurblys
Prekės ženklas	Fieldmann
Modelis	FVC 2011-EC
Įtampa / Dažnis	230 V ~ 50 Hz
Galios suvartojimas	250 W
Maksimalus srautas	5000 l/h
Maksimalus pakėlimo aukštis	6 m
Maksimalus panardinimo gylis	5 m
Maksimali vandens temperatūra	35 °C
Maksimalus kietųjų dalelių dydis	5 mm
Plūdinio jungiklio įjungimo aukštis	Apie 50 cm
Plūdinio jungiklio išjungimo aukštis	Apie 5 cm
Žarnos jungtis	1" / 1 1/2" (pasirenkami adapteriai)
Pridedami priedai	Žarnos jungtis su siurblio vamzdžio lenkimu, naudotojo vadovas
Apsaugos klasė	IPX8 (povandeninis)
Paskirtis	Švarus vanduo, chloruotas baseino vanduo, sodo darbai
Netinka	Nuotekos, sūrus vanduo, degūs skysčiai, geriamasis vanduo
Priežiūra	Po kiekvieno naudojimo išplauti švariu vandeniu; kas 3 mėnesius tikrinti plūdę
Garantija	Standartinė gamintojo garantija (neapima žalos dėl darbo be vandens ar pašalinių daiktų)

Dažnai užduodami klausimai - FVC 2011-EC Fieldmann

Ar galiu naudoti Fieldmann FVC 2011-EC siurblį nešvariam vandeniui?

Šis siurblys skirtas švariam vandeniui ir chloruotam baseino vandeniui. Jis gali apdoroti daleles iki 5 mm skersmens. Jei vanduo labai užterštas, apsvarstykite nuotekų siurblį.

Koks maksimalus gylis, kuriame siurblys gali būti panardintas?

Maksimalus panardinimo gylis yra 5 metrai. Įsitikinkite, kad maitinimo laidas ir plūdinis jungiklis yra tinkamai išdėstyti virš vandens.

Kaip išvengti siurblio darbo be vandens?

Siurblyje yra plūdinis jungiklis, kuris automatiškai išjungia siurblį, kai vandens lygis per daug nukrenta. Įsitikinkite, kad plūdė gali laisvai judėti ir yra tinkamai nustatyta.

Ar galiu naudoti šį siurblį su sodo žarna?

Taip, siurblys turi žarnos jungtį, tinkančią 1" arba 1 1/2" žarnoms. Kitų dydžių žarnoms gali prireikti adapterių.

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite maitinimo šaltinį ir įsitikinkite, kad kištukas tinkamai prijungtas. Tada patikrinkite, ar plūdinis jungiklis neužstrigo išjungtoje padėtyje. Pakelkite plūdę rankiniu būdu, kad išbandytumėte.

Kaip dažnai turėčiau valyti siurblį?

Jei naudojate nešiojamąjį, po kiekvieno naudojimo išplaukite siurblį švariu vandeniu. Nuolatiniams įrenginiams kas 3 mėnesius patikrinkite ir valykite sparnuotę ir siurbimo tinklelį.

Ar galiu palikti siurblį vandenyje žiemą?

Ne, siurblys turi būti apsaugotas nuo šalčio. Išpilkite visą vandenį ir laikykite sausoje, nuo šalčio apsaugotoje vietoje užšalimo temperatūroje.

Ar siurblys saugus naudoti šalia baseinų?

Taip, bet tik jei elektros tiekimą apsaugo automatinis jungiklis. Niekada nenaudokite siurblio, kai vandenyje yra žmonių ar gyvūnų.

Ką apima garantija?

Garantija apima gamybos defektus, bet neapima žalos dėl siurblio darbo be vandens, pašalinių daiktų, užstrigusių sparnuotėje, arba neteisėto remonto.

Kaip sureguliuoti plūdinį jungiklį?

Plūdinį jungiklį galima perstumti, slystant jo laikiklyje. Įsitikinkite, kad jungiklis gali laisvai judėti ir kad siurblys išsijungia prieš vandens lygiui nukrentant žemiau siurblio įsiurbimo angos.

NAUDOJIMO INSTRUKCIJA FVC 2011-EC Fieldmann

Dėkojame, kad įsigijote ši panardinamą siurblį. Prieš pradėdami naudoti ši gamini, atidžiai perskaitykite šią naudojimo instrukciją ir išsaugokite ją, kad galėtumėte ja pasinaudoti ateityje.

TURINYS

ILIUSTRUOTAS PRIEDAS....1

1. BENDROJI SAUGOS INSTRUKCIJA 51

Svarbūs įspėjimai dėl saugos

Pakuotė

Naudojimo instrukcija

1. PRIETAISO APRAŠYMAS IR PAKUOTĖS TURINYS 51

2. PARUOŠIMAS NAUDOJIMUI 52

3. NAUDOJIMO INSTRUKCIJA 53

Gaminio paskirtis

Nurodymai, kaip naudoti

Elektrosauga

1. TECHNINÉ PRIEŽIŪRA IR LAIKYMAS 54

2. TECHNINIAI DUOMENYS....55

3. „KA DARYTI, JEIGU...“ 55

4. SENO PRIETAISO IŠMETIMAS 56

1. BENDROSIOS SAUGOS TAISYKLÈS

Svarbūs įspėjimai dėl saugos

* Atsargiai išpakuokite šj gaminį ir jokiais būdais neišmeskite jokios pakuotės dalies tol, kol nejsitikinsite, kad radote visas šio gaminio sudedamąsias dalis.
Perskaitykite visus įspėjimus ir nurodymus. Nesivadovaujant šiais įspėjimais arba nurodymais, galima patirti elektros smūgį, sukelti gaisrą ir (arba) patirti sunkių sužeidimų.

⚠️ DÊMESIO: Saugokités elektros smūgio!

Pakuotė

Gaminys yra supakuotas, kad nebūtų sugadintas jį vežant. Šią pakuotę galima perdirbti, todėl galite ją pristatyti į atlieku perdirbimo punktą.

Naudojimo instrukcija

Prieš pradėdami naudoti ši panardinamą siurblį, perskaitykite toliau pateiktas saugos taisykles ir naudojimo instrukciją. Susipažinkite su visomis dalimis ir išmokite tinkamai naudoti prietaisą. Laikykite ši vartotojo vadovą saugioje. lengvai pasiekiamoje vietoje, kad juo galima būtų pasinaudoti ir vėliau. Jeigu ši gaminį atiduodate kitam žmogui, kartu atiduokite ir naudojimo instrukciją. Vadovautis instrukcija – būtina sąlyga, norint saugiai naudoti ši sodo įrenginį. Šioje naudojimo instrukcijoje taip pat pateikiami nurodymai, kaip ši gaminį naudoti, techniškai prižiūrėti ir remontuoti.

Gamintojas neprisiima jokios atsakomybės už nelaimingus atsitikimus arba žalą, patirtą nesilaikant šioje instrukcijoje pateiktų nurodymų.

2. PRIETAISO APRAŠYMAS IR PAKUOTĖS TURINYS

Atsargiai išimkite gamini iš pakuotės ir patikrinkite, ar joje yra visos šios dalys:

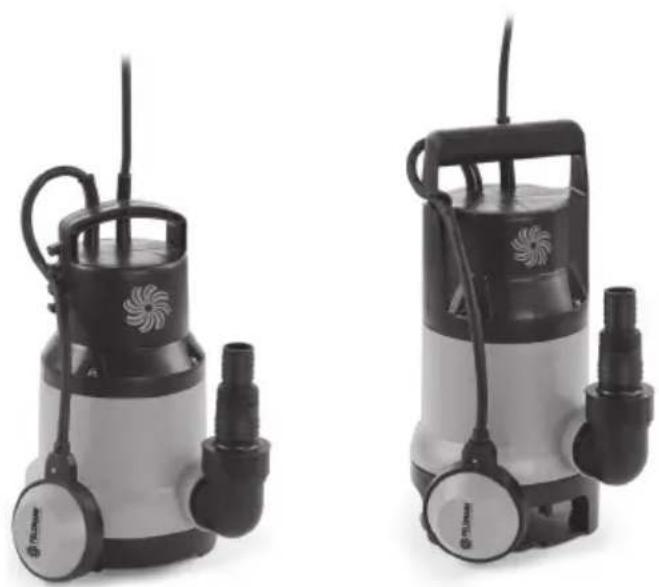

Prietaiso aprašymas (žr. 1 pav.)

1 Siurblio korpusas
2 Maitinimo laidas su elektros kištuku
3 Žarnos jungtis su galimybe prijungti prie 1"/2" žarnos
4 Žarnos vamzdžio alkūnė

5 Žarnos jungtis su siurblio vamzdžio alkūne – sumontuota
6 Plūdinis jungiklis
7 Plūdinio jungiklio aukščio nuostata

Pakuotės sudėtis

Panardinamas siurblys
Naudojimo instrukcija
Žarnos jungtis su siurblio vamzdžio alkūne

Jeigu kokių nors dalių trūksta arba jos apgadintos, susisiekite su pardavėju, iš kurio pirkote šį prietaisą.

3. PARUOŠIMAS NAUDOJIMUI

Montavimas

Panardinami siurbliai montuojami taip:

* nuolatinėje padėtyje su standžiuoju vamzdžiu.
* nuolatinėje padėtyje su lanksčiuoju vamzdžiu.
* Draudžiama montuoti siurbli, pakabinant jj ant išleidimo žarnos arba maitinimo laido be papildomos atramos.
Panardinamą siurblį privaloma kabinti ant laikiklio arba jį reikia pastatyti ant bako dugno.
Norint, kad siurblys veiktų tinkamai, bako apačia privalo būti apsaugota nuo bet kokio purvo (taikytina švaraus vandens siurbliams) ir nuo bet kokių didesnių nuosėdu (norėdami sužinoti leistinus purvo dalelių dydžius, žr. konkrečių modelių techninius duomenis).
Jeigu vandens lygis pernelyg nukrenta, siurbimo angoje esantis likutis greitai išsenka ir neleidžia siurbliui vėl pasileisti. Todėl panardinamą siurblį būtina reguliariai tikrinti (jį ijungiant).
* Plūdė nustatyta kaip, kad siurblį galima būtų ijungti nedelsiant.

Atidžiai perskaitę šiuos nurodymus, galite paruošti siurblį naudojimui; visgi nepamirškite šių dalyku:

* Patikrinkite, ar siurblys stovi ant bako dugno.
* Patikrinkite, ar tinkamai prijungta išleidimo žarna.
* Patikrinkite, ar elektros lizdas yra 230 V \~ 50 Hz.
* Patikrinkite, ar elektros lizdas yra geros būklės.
Užtikrinkite, kad vanduo niekada nepatektų i elektros šaltinį.
* Neleiskite, kad siurblys liktu tuščias.

Prieš pradėdami naudoti siurblį, patikrinkite šiuos dalykus:

* Plūdinis jungiklis įrengtas taip, kad jis galėtų pasiekti įjungimo arba išjungimo lygį esant minimaliai jėgai. Patikrinę šį įrengimą, dékite siurblį į baką su vandeniu ir atsargiai ranką pakelkite plūdinį jungiklj, paskui vėl jį padėkite. Atlikdami šį veiksmą, stebėkite, ar siurblys įsijungė, o paskui pats išsijungė.
Užtikrinkite, kad atstumas tarp plūdinio jungiklio ir saugiklio laikiklio nebūtų per mažas. Jeigu tarpelis per mažas, tinkamo jrenginio veikimo užtikrinti nejmanoma.
Nustatę plūdini jungiklj, patikrinkite, ar prieš siurbliui išsijungiant, jis neliečia pagrindo.
* Plūdinio jungiklio veikimo padėtį galima nustatyti reguliuojant plūdę saugiklio laikiklyje.

DÈMESIO: Pavojus, kylantis naudojant tuščią siurblį.

Pastaba: Siurblio bako matmenys turi būti bent 40 × 40 × 50 cm (aukštis × plotis × gylis), kad plūdė galėtų laisvai judėti kartu su jungikliu.

Prijungimas prie elektros tinklo

Naujame panardinamame siurblyje jrengtas elektros kištukas su apsauga nuo elektros iškrovos, atitinkantis griežtus standartus. Siurblys skirtas jungti i saugų, 230 V \~ 50 Hz elektros lizdą. Patikrinkite, ar jis puikios būklės. Ikiškite kištuką i lizdą ir siurblys bus paruoštas naudoti.

⚠️ DĖMESIO: Jeigu maitinimo laidas arba elektros kištukas būtų kaip nors išoriškai pažeisti, netaisykite maitinimo laido patys, o susisiekite su įgaliotuoju techninio aptarnavimo centru!

⚠️ DĖMESIO: šį remontą privalo atlikti tik įgaliotasis techninio aptarnavimo centras.

4. NAUDOJIMO INSTRUKCIJA

Naudojimo paskirtis

Šj siurblį galite naudoti bet kur, kur tik norite perkalti vandenį iš vienos vietos į kitą, pvz., namuose, žemė ūkyje, sode, atlikdami santechnikos darbus ir daugeliui kitų darbų atlikti.
* Šis gaminys skirtas naudoti tik privačiame namų ūkyje.
* Jis nėra skirtas profesionaliam naudojimui.
Panardinamą siurblį galima naudoti vandens paskirstymo sistemoje ir chloruotam baseino vandeniui tvarkyti.
Jis néra tinkamas nuotėkoms nuotėkų sistemose tvarkyti, sūriam vandeniui arba lengvai užsiliepsnojančioms medžiagoms perpilti; jo negalima naudoti maisto perdirbimo pramonėje arba kaip siurblio sodo fontanams ir tvenkiniams.
* Jis néra skirtas geriamam vandeniui pumpuoti!

Naudojimo instrukcija

⚠️ DĖMESIO: Prieš padėdami prietaisą i vietą, prieš atlikdami jos techninės priežiūros darbus, jeigu elektros kabelis užstrigtų arba jis būtų pažeistas, visuomet ištraukite kištuką iš elektros lizdo!
Prieš pradėdami naudoti panardinamą siurblį, pirmiausiai atidžiai perskaitykite saugos instrukciją ir siurblio naudojimo instrukciją. Tik perskaitę šias instrukcijas galėsite saugiai ir patikimai naudoti visas šio siurblio funkcijas. Privalote laikytis visų savo šalyje galiojančių vietos taisyklių. Šios taisyklės taikytinos kartu su informacija, pateikta šioje instrukcijoje.
DÉMESIO: Jeigu siurblį naudosite šalia baseinų arba sodo tvenkinių, arba jų saugos zonoje, energetinėje sistemoje privalo būti įrengtas grandinės pertraukiklis. Jeigu baseine arba sodo tvenkinyje yra žmonių, siurblį naudoti draudžiama! Jo taip pat nenaudokite, jeigu baseine arba sodo tvenkinyje yra žuvų ar panašių gyvų sutvėrimų. Susisiekite su profesionalia bendrove dėl instaliacijos.
Panardinamas siurblys skirtas pumpuoti maks. 35 °C temperatūros vandenj.
Siurblio negalima naudoti kitiems skysčiams, ypač variklio alyvoms, valymo medžiagoms ir kitiems cheminiams produktams pumpuoti!

Elektros sauga

Siurblj galima jungti j bet koki elektros lizda, irengta pagal nurodytus standartus.
* Elektros kištukas privalo būti 230 V \~ 50 Hz.

⚠️ DĖMESIO – svarbu asmeninės saugos užtikrinimui. Prieš pirmą kartą pradėdami naudoti naują panardinamą siurblį, paprašykite, kad specialistas patikrintų šiuos dalykus:

• lžeminimą
• Neutralų laidą
• Elektros grandinės pertraukiklis privalo atitikti energijos saugos standartus ir privalo puikiai veikti.
• Elektros jungtis privalo būti apsaugota nuo drègmès.
• Jeigu galėtų atsirasti pavojus, kad elektros jungtis bus užlieta, ją privaloma perkelti aukščiau.
• Visuomet saugokite nuo édančiujų skysčių ir rupių medžiagų cirkuliacijos.
• Panardinamas siurblys privalo būti apsaugotas nuo užšalimo.
• Panardinamą siurblį privaloma apsaugoti, kad jis neveiktų tuščias.
• Imkitės tinkamų priemonių, kad siurblio dalių neliestų vaikai.

5. TECHNINĖ PRIEŽIŪRA IR LAIKYMAS

Šis panardinamas siurblys yra aprobuotas kaip aukštos kokybės, keliais galutiniais bandymais patikrintas įrenginys, kuriam nereikia atlikti techninės priežiūros. Mes rekomenduojame siurblį reguliariai tikrinti ir techniškai prižiūrėti, kad būtų užtikrintas jo ilgalaikis naudojimas ir nuolatinis veikimas.

⚠️ DĖMESIO: Prieš atlikdami bet kokius techninės priežiūros darbus, atjunkite siurblį nuo elektros šaltinio.

Techninė priežiūra

* Jeigu siurblys naudojant reguliariai perkeliamas, po kiekvieno panaudojimo jī būtina išskalauti švariu vandeniu.
* Jeigu siurblys jrengtas nejudamai, plūdinio jungiklio veikimą reikia tikrinti kas 3 mėnesius.
Bet kokias pluoštines nuosėdas, kurių gali susikaupti siurblio viduje, reikia išplauti vandens srove.
Kas 3 mėnesius reikia išplauti pumpavimo angos apačioje susikaupusį purvą.
Nuplaukite nuosėdas nuo plūdės švariu vandeniu.

Siurblio sparnuotės valymas

Jeigu ant siurblio korpuso susikauptų pernelyg daug purvo, nuplaukite siurblį švariu vandeniu.

6. TECHNINIAI DUOMENYS

	FVC 2011-EK FVC 2013-EK
Įtampa/dažnis 230 V	~ 50 HZ 230 V	~ 50 HZ
Įvesties galia 250 W 400 W
Maksimalus perleidimo kiekis 5 000 l/h 7 500 l/h
Maksimalus tiekimas 6 m 5 m
Maksimalus panardinimo gylis 5 m 4 m
Maksimali terpės temperatūra 35 °C	35 °C
Maksimalus kietujų dalelių dydis terpėje	5 mm skersmens	35 mm skersmens
Perjungimo taško aukštis: Ijungus	Maždaug 50 cm	Maždaug 50 cm
Perjungimo taško aukštis: Išjungus	Maždaug 5 cm	Maždaug 5 cm

7. „KA DARYTI, JEIGU...“

Jeigu...	Priežastys	Atitaisymas
Siurblys neveikia	– Nutrūko elektros tiekimas– Plūdė nejsijungia	– Patikrinkite elektros tiekimą– Pakelkite plūdę aukščiau
Nėra srovės	– Užsikimšo siurbimo angos filtras– Užlenkta žarna	– Išplaukite siurbimo angos filtrą vandens srove– Ištiesinkite žarną
Siurblys nejsijungia	– Plūdė negali nusileisti	– Tinkamai padėkite siurblį ant bako dugno
Nepakankamas srautas	– Užsikimšo siurbimo angos filtras– Sumažėjęs siurblio galingumas dėl purvino ir dumbluoto vandens	– Išvalykite siurbimo angos filtrą– Nuplaukite siurblį ir praplaukite žarną švariu vandeniu
Ijungtas siurblys netrukus išsijungia	– Temperatūros saugiklis išjungia siurblį, nes vanduo yra purvinas– Vanduo per karštas. Temperatūros saugiklis išjungia siurblį	– Ištraukite elektros kištuką.Išvalykite siurblį ir pumpavimo angą– Patikrinkite, ar vandens temperatūra neviršija 35 °C

Pastaba: Garantija negalioja:

Sukamojo mechaninio tarpiklio pažeidimui, naudojus siurblį tuščią arba dėl to, kad vandenyje buvo pašalinių objektų
Užblokavus veikiantį ratą pašaliniais objektais
* Pažeidimams transportavimo metu
Žalai dėl įrenginio pakeitimų, atliktų nekvalifikuotų meistru

8. SENO PRIETAISO IŠMETIMAS

NURODYMAI, KAIP IŠMESI PANAUDOTAS PAKAVIMO MEDŽIAGAS MEDŽIAGOS

Išmeskite pakavimo medžiagas i tam skirtą atlieku išmetimo vietą.

ELEKTRONINIŲ IR ELEKTRINIŲ BUITINIŲ PRIETAISŲ IŠMETIMO INSTRUKCIJA

Šis ant gaminių pažymėtas arba originaliuose dokumentuose esantis ženklas reiškia, kad panaudotų elektrinių arba elektroninių įrenginių negalima išmesti kartu su standartinėmis buitinėmis atliekomis. Siekiant šiuos gaminius išmesti, perdirbti ar pakeisti susidėvėjusius įrenginius naujais, juos reikia atiduoti į nustatytus atliekų surinkimo punktus. Arba, alternatyviai, kai kuriose Europos Sąjungos valstybėse narėse arba kitose Europos šalyse įsigydami atitinkamą naują gaminį, senus gaminius galite grąžinti vietos pardavėjams. Tinkamai išmesdami šį gaminį, padėsite tausoti brangius gamtinius išteklius ir išvengti potencialiai neigiamo poveikio aplinkai, kuris gali būti padarytas netinkamai išmetus atliekas. Išsamesnės informacijos pasiteiraukite savo savivaldybėje arba artimiausiame atliekų surinkimo punkte. Atsižvelgiant į nacionalinius teisės aktus, už netinkamą šio tipo atliekų išmetimą gali būti taikomos nuobaudos.

Europos Sajungos valstybių narių verslo subjektams

Jeigu norite išmesti elektrinius arba elektroninius prietaisus, reikiamos informacijos teiraukitės pas savo pardavėją arba tiekėją.

Atlieku išmetinas kitose, ne Europos Sajungos šalyse

Šis ženklas galioja Europos Sajungoje. Jeigu norite išmesti ši gamini, teiraukitės reikiamos informacijos apie tinkamą atlieku išmetimo būdą vietos savivaldybėje arba pas savo pardavėją. Šis gaminys atitinka ES reglamento dėl elektromagnetinio suderinamumo ir elektros saugos reikalavimus.

CE

Šis gaminys atitinka visus atitinkamus pagrindinius ES reglamentų reikalavimus.

Tekstas, dizainas ir techninė specifi kacija gali būti keičiami be išankstinio įspėjimo ir mes pasiliekame teisę daryti šiuos pakeitimus.

FIELDMANN®
