NAUDOJIMO INSTRUKCIJA MC0940 DEDRA

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „Dedra Exim“ sutikimo draudžiamas. „Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo. Šie pokyčiai negali būti skundo dėl produkto pagrindu. Naudojimo instrukcija yra prieinama svetainėje: www.dedra.pl

Prieš naudodami prietaisą, atidžiai perskaitykite saugos nuorodas ir naudojimo instrukcijas.

Prieš naudodami prietaisą perskaitykite visas šiame vadove pateiktas naudojimo instrukcijas ir saugos instrukcijas. Netinkamas naudojimas nesilaikant naudojimo instrukciju gali pakenkti prietaisui, paveikti matavimo rezultatą ar sužaloti vartotojo kūną.

Prietaiso jokiu būdu negalima išmontuoti ar taisyti. Draudžiama neteisėtai keisti ar keisti lazerio spinduliotuvo efektyvumą. Prietaisą reikia laikyti vaikams nepasiekiamoje vietoje ir vengti netinkamo personalo naudojimo.

Dėl elektromagnetinių trukdžių, kuriuos sukelia kiti prietaisai ir įtaisai, nenaudokite prietaiso lėktuve ar netoli medicinos įrangos arba degioje, sprogioje aplinkoje.

Sunaudotas matavimo prietaisas neturétų būti apdorojamas kaip buitinės atliekos ir turétų būti tvarkomas pagal galiojančius įstatymus ir kitus teisės aktus.

Jei atsiras kokybės problemos ar klausimai apie prietaisą, reikia kreiptis j vietinius platintojus ar gamintoją.

Teleskopinis atstumo matuoklis skirtas tiek konstrukciniams, tiek sporto panaudojimui. Jis gali būti naudojamas statyboje, miškininkystėje, tinklo projektavime, medžioklėse, golfo laukuose ir t. t.

Prietaiso aprašymas (2 puslapis, 1 pieš.)

1. Jungiklis / matavimas
2. Režimas / užtvirtinimas
3. Išėjimo lešis
4. Grjžtamasis lešis
5. Aštrumo reguliavimo rankenėlė
6. Okuliaras
7. Ikrovimo signalizacija
8. USB krovimo lizdas

Techniniai duomenys

Parametras	Verté
Modelis
Matmenys [mm x mm x mm]	105 x 66,4 x 38
Grynasis svoris [g]	161
Matavimo apimtis [m]	3 – 1000 ±(1,0 m + Dx0,2%)
Matavimo vienetas	m, Y
Matavimo greitis [s]	<0,5 (<120 m 64 ms, ≥120 m 460 ms)
Padidinimas	6x ±5%
Vaizdo diapazonas [°]	7 ±5%
Objektyvo skersmuo [mm]	19
Okuliaras skersmuo [mm]	15
Exit pupile caliber [mm]	3,7
Diopterio reguliavimo diapazonas [°]	±6
Lazerio klasė	1
Lazerio bangos ilgis [nm]	905
Baterija [V / mAh]	3,7 / 750 Li-lon
Baterijos gyvybingumas	500 krovimo ciklų
Baterijos tarnavimo laikas	Iki 20000 matavimų vienu baterijos jkrovimu
Apsaugos laipsnis	IP54
Temperatūros intervalas [°]	-10 +50
Aukščio matavimas	Taip
Nuolydžio matavimas	Taip
USB lizdas	C tipas

Ekranas

Pastaba: Maksimalus matavimo diapazonas priklauso nuo stebimo objekto spalvos, oro sąlygų, stebimo objekto paviršiaus, paviršiaus spalvos, dydžio ir formos. Oro sąlygos, apšvietimas ir stebimo objekto paviršius gali turėti įlakos matavimo tikslumui. Būtina susipažinti su informacijomis Svarbios nuorodos dalyje.

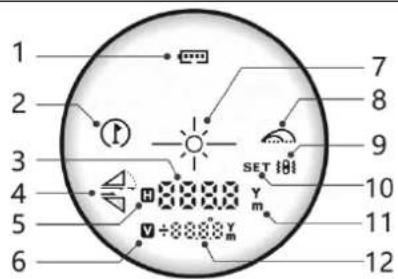

Ekrano piktogramų aprašymas

	Įkrovimo būsena		Vertikalus atstumas
	Vėliavos režimas		Taikymo režimas
	Atidarytas		Skenavimas (mirksintis signalas)

	Užbaigimas		Tikslo nustatymas
	Matavimo rezultataiLinijinis: atstumasVėliavos režimas: atstumasnuo vėliavosTrajektorijoskompensavimas (golfas):kompensavimo ilgisHorizontalus ir vertikalusatstumas: horizontalusatstumas		Trajektorijoskompensavimas (golfas)
	Teritorijos nuokrypiokompensacinis režimas		Vibravimo režimas
	Pakilimas	SET	Nustatymai
	Nuolydis		Vienetas
	Horizontalusis atstumas		Matavimo rezultataiLinijinis: atstumas irkampasVėliavos režimas: atstumasnuo vėliavos ir kampasTrajektorijoskompensavimas (golfas):vertikalus matavimas iratstumasHorizontalus ir vertikalusatstumas: horizontalusatstumas

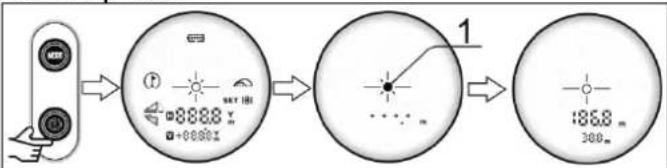

Matavimo pradžia

Trumpai paspauskite jungimo / išjungimo mygtuką, pradės šviesti ekranas. Ekrane bus rodomas taikymo kryžius (1). Ekrane bus rodomas matavimo rezultatas. Pastaba: maždaug po 20 sekundžių kryžius automatiškai išnyks, jei nebus pradėtas matavimas.

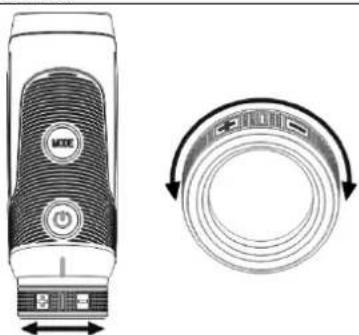

Aštrumo reguliavimas

Tolimačio aštrumą galima reguliuoti su rankenėlę. Atveju, kai per trumpą atstumą objektai yra neaiškūs, reikia pasukti rankenėlę link +. Jei objektai esant didesniam atstumui yra neaiškūs, reikia pasukti rankenėlę link -.

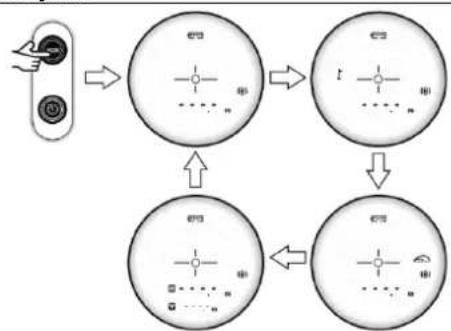

Režimo nustatymas

Prietaisas gali veikti viename iš keturių režimų:

1. Atstumo matavimas. Atstumo matuoklis matuoja atstumą nuo prietaiso iki nustatyto tikslo.
2. Vėliavos režimas. Atstumo matuoklis matuoja atstumą iki artimiausio objekto.
3. Trajektorijos kompensavimas (golfo laukuose).
4. Atstumo vertikaliai ir horizontaliai matavimas. Atstumo matuoklis matuoja horizontalujj atstumą ir santykinį aukštį nuo prietaiso iki tikslo.

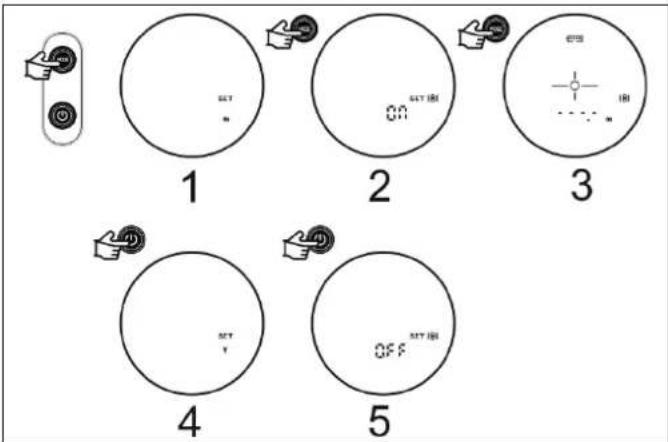

Matavimo vienetų ir matavimo režimo nustatymas

Paspauskite jungiklį, jei norite pakeisti vienetą (metrai arba jardai). Norėdami nustatyti vibracijos režimą, trumpai paspauskite režimo mygtuką.

Vibravimo režimas

Norėdami jungti / išjungti vibracijas, trumpai paspauskite jungimo / išjungimo jungikli. Patvirtinkite režimo pasirinkimo mygtuku.

Esant vibravimo režimui, prietaisas vibruos, kai bus matuojamas, du kartus, kai bus užfiksuotas véliavos režimu.

Kai vibracijos režimas išjungiamas, prietaisas nevibruos, kai vykdomas matavimas, tačiau du kartus, kai fiksuojamas vėliavos režimu.

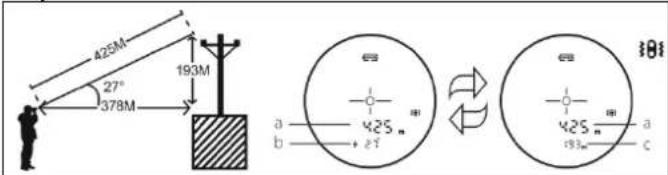

Linijinis matavimas

Pavienis matavimas – trumpai paspauskite jjungimo / išjungimo mygtuka.

Nuolatinis matavimas - paspausti ir prilaikyti jungiklio mygtuką, Nurodymai

a - atstumas tiesioje linijoje

b - kampas

c - santykinis aukštis

Greičio matavimas

Spauskite MODE, kol ekrane bus rodomas greičio malavimas (viršutinis kairysis kampas) ir informacija 0.0 km/h apatiniamе kampe. Norint sumatuoti greitj, paspauskite jungklj, kad praděti matavimą (signalizuoja mirksiantis kryželio simbolj), nustatykite ant judančio objekto kryželio simbolj ir dar kartą paspauskite jungklj. Greitis bus rodomas apatiniamе dešiniajame kampe km/h.

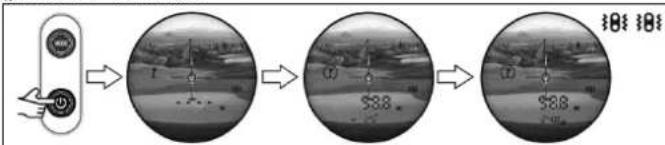

„Vėliavos“ režimas.

Matavimo sunkioje teritorijoje atveju (medžių ir krūmų aplinkoje), galima naudoti vėliavos režimą. Paspauskite jungiklį, kad sumatuoti atstumą iki artimiausio taikinio (vadinamo vėliava). Matavimo atveju, prietaisas du kartus vibruos.

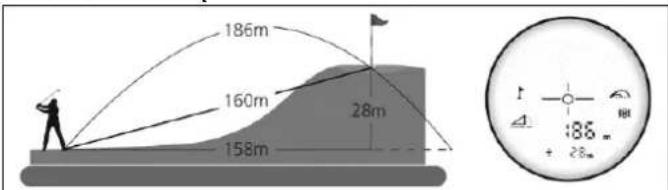

Matavimai golfo laukuose

Nuspauskite ir laikykite nuspaudę jungiklj. Ekrane bus rodomos piktogramos: atstumo kompensavimas, esamas atstumas ir santykinis aukštis.

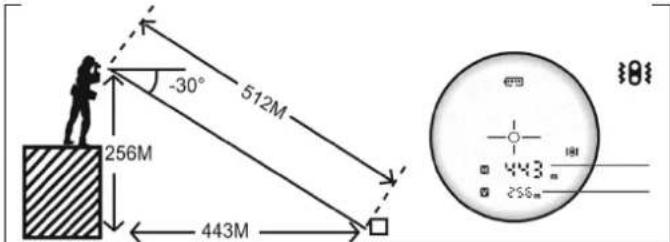

Matavimas ant kalvų

Spauskite sekos jungiklj trumpai paspausti+ laikyti. Bus vykdomas atstumo matavimas iki tikslo nuorodos: atstumas tiesioje linijoje ir santykinis aukštis.

Svarbios informacijos

Atstumo matuoklis neišskiria matomo lazerio spindulio. Naudoja nenaikinančius, pulsuojančius infraraudonuosius spindulius. Matavimas tai spindulio siuntimas, atspindys, ir sugrižimas atgal i astumo matuoklj. Matuojant kiekvieną impulsą atstumo matuoklis analizuova ir matuoja atstumą. Maksimalus atstumo matuoklio diapazonas priklauso nuo taikinio paviršiaus, jo apdailos, formos ir dydžio. Siekiant užtikrinti tikslumą, matavimai geriausiai atliekami saulėtą dieną esant švariam dangui. Tikslas turėtu būti šviesus, atspindinčio, blizgaus paviršius. Matavimo tikslumą mažina: taikinio spalva (kuo tamsesnis, tuo galimas mažiau tikslus matavimas), labai stipri šviesa (taip pat saulės šviesa), debesuotumas, rūkas, krituliai, pasklides paviršius, stiklas, tikso mažas dydis, tikso pajudėjimas. Kraukite prietaisą, jei matavimo metu pasirodo tuščios baterijos piktograma. Tai leis išlaikyti didesnį tikslumą esant silpnesnėms salygoms.

Nelieskite lešių paviršiaus, kad išvengti lešių apsauginės plėvelės nutrynimo. Neatsukite prietaiso, kuris yra sukalibruotas labai tiksliu prietaisu. Jei reikia, prietaisą reikia pristatyti j servisą.

Neplaukite lešių jokiais valymo preparatais, išskyrus minkstą šluostę, skirta akinių valymui

Neprileiskite prie prietaiso smogimo, nedëkite ant prietaiso sunkių daiktų. Nelaikykite prietaiso karštose vietose arba drėgmės, dulkių veikiamose vietose. Nelaikykite prietaiso tiesioginiuose saulės spinduliuose, kur temperatūra greitai keičiasi. Laikykite sausose, vėsiose ir vėdinamose vietose.

Nelaikykite prielaiso lešių tiesioginiuose saulės spinduliuose, tai gali pažeisti fotoelektrinį jutiklj.

Komplekto elementai:

Tolimatis - 1 vnt. Jpakavimas - 1 vnt. Déklas - 1 vnt. Pakabukas - 1 vnt. Naudojimo instrukcija - 1 vnt.. USB jkrovimo kabelis C tipo - 1 vnt.
