NAUDOJIMO INSTRUKCIJA EM305A Emos

Prieš pradėdami naudoti EM305A srovės matavimo reples, atidžiai perskaitykite šią instrukciją.

Joje pabrežiamos svarbios ištraukos, susijusios su darbo sauga naudojant ši jrengini. Taip siekiama išvengti su elektra susijusių nelaimingų atsitikimų ar žalos šiam jrenginiui.

Srovės matavimo replės sukurtos laikantis IEC-61010 reikalavimų, susijusių su elektronine matavimo įranga, priskiriama CAT III 600 V kategorijai, Il saugos klasei ir 2 taršos lygiui.

Elektros simboliai

⚠ perspėjimas – prieš naudojimą perskaitykite instrukciją

elektros šoko rizika

jžeminimas

iranga yra apsaugota dviguba izoliacija ir sustiprinta izoliacija

⚠️ PERSPĖJIMAS!

Atidžiai perskaitykite šiuos nurodymus:

• Prieš pradėdami naudoti srovės matavimo reples, kruopščiai apžiūrėkite, ar įrenginys nėra pažeistas. Pastebėję akivaizdu įrenginio pažeidimą, neatlikite jokių matavimų! Patikrinkite, ar ant paviršiaus nėra įbrėžimų ir nesuklijuotų jungčių.

- Patikrinkite matavimo liestukų ir spaustuvo izoliaciją. Kai izoliacija pažeista, gali kilti elektros šoko pavojus! Nenaudokite pažeistų matavimo liestukų ir spaustuvo!

- Nematuokite aukštesnės nei 600 V įtampos arba aukštesnės nei 600 A srovės!

- Spaustukas COM turi būti prijungtas prie nuorodinio matavimo taško.

- Gavę nejprastus matavimo rezultatus, nenaudokite multimetro. Jei jtariate gedimą, susisiekite su klientų aptarnavimo centru.

- Nematuokite aukštesnės įtampos ir srovės verčių, nei tos, kurios yra pažymėtos multimetro ir spaustuvo priekiniame skydelyje. Galimas elektros šoko ir multimetro pažeidimo pavojus!

- Prieš naudodami, patikrinkite, ar jrenginys tinkamai veikia. Išbandykite su grandine, kurios elektros parametrus žinote.

- Prieš prijungdami multimetrą prie grandinės, kurios srove norite išmatuoti, išjunkite grandinės maitinimo tiekimą.

- Nenaudokite ir nelaikykite multimetro karštoje, dulkétoje ir drėgnoje vietoje. Taip pat nerekomenduojama naudoti įrenginio vietose, kuriose yra stiprus magnetinis laukas arba sprogimo ar gaisro pavojus.

- Keisdami multimetro bateriją arba atsargines dalis, naudokite tokio paties tipo ir tokių pačių techninių duomenų atsargines dalis. Keiskite dalis tik tuomet, kai multimetras yra išjungtas ir atjungtas!

• Jokiu būdu nekeiskite ir nemodifikuokite vidinių multimetro grandinių!

- Ypač atkreipkite dėmesį į aukštesnės nei 30 V KS kvadratinio vidurkio, aukščiausios 42 V įtampos arba 60 NS matavimą. Galimas elektros sukeltas sužalojimas!

- Naudodami matavimo antgalius, saugokite nuo jų pirštus.

- Norėdami išvengti elektros sukelto sužalojimo, ranka arba oda nesilieskite prie laidininkų.

- Prieš atidarydami multimetro dangtelj, atjunkite matavimo antgalius nuo bandomos grandinės.

- Neatlikite matavimų, kai multimetro dangtelis yra nuimtas arba laisvas.

- Pasirodžius išsekusios baterijos piktogramai , pakeiskite baterija.

To nepadarius, atlikti matavimai gali būti netikslūs.

CATIII – III kategorijos matavimas skirtas namų installacijai išmatuoti.

Pavyzdžiai apima paskirstymo, srovės pertraukiklių, elektros instaliacijų, įskaitant laidus, šynas, jungčių déžes, jungiklius, lizdus, pramoninio naudojimo įrangą ir kitą įrangą, tokią kaip stacionarūs varikliai su jungtimi prie fiksuotų instaliacijų, matavimus. Nenaudokite IV kategorijos matavimams atlikti.

⚠️PERSPÉJIMAS!

EM305A multimetrą naudokite tik toliau nurodytu būdu. Antraip gali kilti įrenginio pažeidimo ar susižalojimo pavojus. Atidžiai perskaitykite šiuos nurodymus:

- Prieš matuodami varža, diodus ar srove, atjunkite maitinimo tiekimą grandinėms ir iškraukite aukštos įtampos kondensatorius.

- Prieš atlikdami matavima, jsitikinkite, kad apskritas matavimo intervalo

jungiklis yra tinkamoje padėtyje. Matavimo proceso metu (indeksuojant apskritą matavimo programų jungiklj) nekeiskite matavimo intervalo. Tai gali pažeisti įrenginį.

- Jei matuojate srove, prieš prijungdami multimetra, atjunkite sroves tiekimą.

Irenginio aprašymas

Srovės matavimo replės EM305A yra kompaktiškas įrenginys su 3,5 col. skaitmeniniu ekranu, skirtas nuolatinei ir kintamajai srovei, varžai matuoti, diodams ir laidumui bei grandinėms išbandyti.

Multimetre naudojamas automatinis intervalas vertėms išmatuoti. Jis nurodo išmatuoto intervalo viršijimaą. Jame yra automatinio sroves atjungimo funkcija. Multimetras užtikrina apsaugą nuo perkrovos ir informuoja apie senkančią bateriją.

EM305A multimetrą galima naudoti, pavyzdžiui, dirbtuvėse, laboratorijose ir namuose.

Techniniai parametrai

Ekranas: LCD, 1999 (skaitmeninis, 3,5 col.)

su automatiškai nurodomais poliais

Matavimo metodas: skaitmeninio-analoginio keitiklio

integravimas

Nuskaitymo greitis: 3 per sekundę

išmatuotas laidininkas: ∅ 25 mm

Darbo temperatura: nuo 0 °C iki 40 °C < 75 %

Laikymo temperatūra: nuo -20 °C iki 50 °C, santykinė drėgme < 85 %

Maitinimas: 2×3 V CR2032

Išsekusi baterija: nurodoma simboliu ekrane

Viršijamo

intervalo nurodymas: OL skaičių pateikimas LCD ekrane

Matavimo kategorija: CAT III (600 V)

Matmenys ir svoris: 190 × 76 × 36 mm; 160 g (jskaitant baterijas)

PRIEDAI

Vadovas: 1 vnt.

Bandymo laidininkai: 1 pora

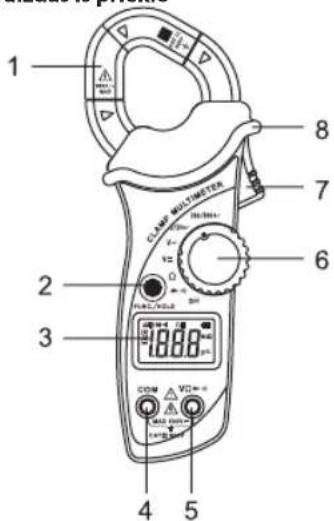

Multimetro vaizdas iš priekio

1 2 3 4 5 6 7 8 CLAMP MULTIMETER COM VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC 0.0 VCC

1. Spaustuvas
   Jis naudojamas laidininkui sugriebti matuojant srove.

2. Mygtukas FUNC./HOLD (Funkcija / sulaikyti) (sulaikantis duomenis ekrane)
   Jis naudojamas matavimo duomenų sulaikymo režimui jungti arba išjungti (tai taikoma įtampos, srovės ir varžos matavimui). Šis mygtukas naudojamas diodo bandymui ir tolydumo bandymui perjungti, kai rotacinis jungiklis yra padėtyje ➞️ ⚡️ ).

3. Ekranas

3,5 col. skaitmeninis LCD ekranas, kurio didžiausias matavimo duomenų rodinys – 1999.

1. Spaustukas COM

Spaustuko prijungimas prie juodo (neigiamo) bandymo laidininko.

1. Spaustukas VΩ▶+•

Spaustuko prijungimas prie raudono (teigiamo) bandymo laidininko.

1. Rotacinis jungiklis

Jis naudojamas reikiamai funkcijai pasirinkti, taip pat matavimo jrenginiui jjungti / išjungti.

Jei matavimo jrenginio nenaudojate, nustatykite rotacini jungiklj i padėtį OFF (Išjungta).

1. Svirtelé

Ji naudojama spaustuvui atidaryti ir uždaryti.

Ji skirta apsaugoti, kad nepaliestumėte laidininko pirštais. Laikykite matavimo įrenginį žemiau šios sugriebimo dalies apsaugos.

Imontuotas garsinis signalas:

Nuspaudus mygtuką FUNC./HOLD (Funkcija / sulaikyti), jungiamas garsinis signalas, jei suaktyvintas šios funkcijos mygtukas.

Prieš jrenginiui automatiškai išsijungiant, jis 5 kartus trumpai supypsi, o po minutės pasigirsta ilgas pyptelėjimas – tuomet jrenginys automatiškai išsijungia.

Pastaba

Kai nustatytas 2 – 20 A srovės intervalas, garsinis signalas yra neaktyvus.

Matavimo tikslumas

Tikslumas nurodomas vienerius metus po kalibracijos ir esant 18°C \~ 28°C temperatūrai bei santykinei 75 % drègmei.

Tikslumo specifikacijos pateikiamos šia forma:

± ([% duomenys apie jrenginj] + [žemiausių taikomų skaitmenų skaičius])

Nuolatinė įtampa (NS)

Intervalas Apiobrėžimas Tikslumas		Apsauga nuo perkrovos
200 mV 0,1 mV ± (0,5 % + 5)		V 10600V rms
2 V 1 mV
200 V 100 mV
600 V 1 V ± (1 % + 5)

Ivesties varža: 10 MΩ

Didžiausia leidžiama jvesties įtampa: 600 V NS

Didžiausia leidžiama jvesties įtampa: 600 V Reakcija: vid., sukalibr. iki efektyvios sinusoidinės bangos vertės

Didžiausia leidžiama įvesties įtampa: 600 A Reakcija: vid., sukalibr. iki efektyvios sinusoidinės bangos vertės.

Varža

Intervalas Apiobrežimas Tikslumas			Apsauga nuo perkrovos
200Ω 100mΩ	± (1,2% + 5)		Didžiausia jtampa - 600 V
2 kΩ	1Ω	± (1,0% + 5)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1,2% + 5)
20MΩ	10 kΩ	± (1,5% + 5)

Grandinių tolydumo bandymo koherentiškumas

Intervalas	Apibrėžimas	Aprašymas	Apsauga nuo perkrovos
•••	100mΩ	Kai varža mažesné nei apytikls. 30 Ł, įsijungia garsinis signalas	Didžiausia įtampa - 600 V

Pastaba.

Kai varža siekia 30–100Ω, garsinis signalas gali suveikti, tačiau tai nėra privaloma.

Kai varža didesnė nei 100Ω, garsinis signalas nesuveikia.

Diodų bandymas

Intervalas	Apibrė-žimas	Aprašymas	Apsauga nuo perkrovos
	1 mV	Priekinėje kryptyje pastebimas žymus įtampos sumažėjimas.Atviros grandinės įtampa: apie 1,48	Didžiausia įtampa – 600 V

Matavimo duomenų sulaikymo režimas

Nuspaudus mygtuką FUNC./HOLD (Funkcija / sulaikyti), ekrane pasirodo matavimo duomenys.

D.H. simbolis rodomas kaip indikatorius.

Jei norite išjungti režimą, dar kartą nuspauskite mygtuka.

D.H. simbolis pranyaksta.

Tai taikoma įtampos, srovės ir varžos matavimo režimams.

Nuolatinės srovės (NS) matavimas

1. Prijunkite juodą laidininką prie spaustuko COM, o raudoną – prie spaustuko VΩ→+•••).
2. Nustatykite rotacini jungiklj i padètj V=
3. Prijunkite laidininką prie matuojamo šaltinio ar grandinės.
4. Ekrane rodoma išmatuota vertė.

Taip pat nurodomas raudono laidininko jungties poliškumas.

Pastaba.

Siekiant išvengti elektros šoko arba matavimo jrenginio pažeidimo, draudžiama jungti spaustukus prie aukštesnės nei 600 V įtampos.

Kintamosios srovės (KS) matavimas

1. Prijunkite juodą laidininką prie spaustuko COM, o raudoną – prie spaustuko VΩ→+•••
2. Nustatykite rotacini jungikli j padėtį V\~
3. Prijunkite laidininką prie matuojamo šaltinio ar grandinės.
4. Ekrane pateikiama išmatuota vertė.

Pastaba.

Siekiant išvengti elektros šoko arba matavimo jrenginio pažeidimo, draudžiama jungti spaustukus prie aukštesnės nei 600 V įtampos.

Kintamosios srovės (KS) matavimas

1. Norėdami išmatuoti kintamają srove, nustatykite rotacini jungiklj i padetj 2/20A\~, 200/600A\~.
2. Pastumkite svirtelę ir sugriebkite išmatuotą laidininką spaustuvu. Patikrinkite, ar spaustuvas tinkamai suspaudžia.

Pastaba.

a. Kiekvieną kartą spaustuvu galima suspausti tik vieną laidininką.
b. Norint gauti tikslius duomenis, laidininkas turi būti spaustuvo viduryje.
c. Nesilieskite prie jokio laidininko ranka ar oda.
4. Išmatuotos vertės rodomos ekrane.

Pastaba.

1. Prieš pradėdami matuoti, atjunkite nuo įrenginio visus laidininkus.
2. Didžiausias jrenginio kintamosios srovės matavimo intervalas siekia 600 V. Aukštesnių verčių matavimas nulemia matavimo klaidą.

Varžos matavimas

1. Prijunkite juodą laidininką prie spaustuko COM, o raudoną – prie spaustuko VΩ→+••)
2. Nustatykite rotacini jungikli i padėti Ω.

3. Prijunkite laidininką prie matuojamo objekto.

4. Ekrane rodoma išmatuota vertė.

Pastaba.

1. Jei varža yra lygi arba viršija 1MΩ, skaičiui stabilizuotis gali prireikti kelių sekundžiu.
   Tai yra įprasta matuojant aukštą varžą.
2. Jei jvesties spaustukai yra atviroje grandinėje, ekrane rodomas OL intervalo viršijimo indikatorius.
3. Prieš matuodami varža, diodus ar srove, atjunkite maitinimo tiekimą grandinėms ir iškraukite aukstos įtampos kondensatorius.

Diodų bandymas

1. Prijunkite juodą laidininką prie spaustuko COM, o raudoną – prie spaustuko VΩ→+••)
   (raudonas laidininkas yra teigiamas +.)
2. Nustatykite rotacini jungikli j padėti ➞+·)
   Tada spauskite mygtuką FUNC./HOLD (Funkcija / sulaikyti), kol ekrane pasirodys simbolis ►+.
3. Prijunkite raudoną laidininką prie matuojamo diodo anodo, o juodą laidininką – prie katodo.
4. Ekrane priekinėje kryptyje atimkite apytikslį įtampos sumažėjimą.

Tolydumo bandymas

1. Prijunkite juodą laidininką prie spaustuko COM, o raudoną – prie spaustuko VΩ→+••

Nustatykite rotacini jungikli i padetj . rada spauskite mygtuką FUNC./HOLD (Funkcija / sulaikyti), kol ekrane pasirodys simbolis
2. Prijunkite laidininką prie matuojamos grandinės.
3. Jei varža yra mažesnė, nei apytiksl. 30 Ω, įsijungia įmontuotas garsinis signalas.

Pastaba.

Prieš pradėdami bandymą, atjunkite matuojamos grandinės maitinimo tiekimą grandinėms ir atsargiai iškraukite visu kondensatorius.

Automatinis maitinimo tiekimo atjungimas

Jei nenaudojate matavimo jrenginio arba 15 minučių nenustatote rotacinio jungiklio, matavimo jrenginys automatiškai išsijungia ir įsijungia miego režimu.

Miego režimą galima atšaukti nuspaudus mygtuką FUNC./HOLD (Funkcija / sulaikyti) arba pasukus jungiklj.

Jei miego režimui išjungti nuspaudžiate mygtuką FUNC./HOLD (Funkcija / sulaikyti), o rotacinis jungiklis yra įtampos, srovės ar varžos matavimo padėtyje, automatinio išsijungimo funkcija nėra suaktyvinta.

TECHNINÉ PRIEŽIŪRA

Reguliariai valykite déklą drėgna šluoste ir švelnia valymo priemone. Nenaudokite abrazyvinės medžiagos arba tirpiklių. Ant spaustukų esantis purvas arba drėgme gali paveikti matavimo rezultatus. Valydami spaustukus, atlikite šiuos veiksmus:

1 Išjunkite matavimo jrenginį ir atjunkite visus laidininkus.
2 Pašalinkite visą ant spaustukų esantį purvą juos pakratydami.
3 Sudrėkinkite švarią šluostę alkoholiu ir kruopščiai nušluostykite sritį aplink kiekvieną spaustuką.

BATERIJŲ KEITIMAS

Kai ekrane rodomas išsekusių baterijų indikatorius įlsterijos yra išsekusios ir turi būti nedelsiant pakeistos.

Prieš keičiant baterijas, matavimo antgaliai turi būti atjungti nuo matuojamos grandinės arba įrangos. Pirmiausia atsukite baterijų dangtelio varžtus, tada pakeiskite išsekusias baterijas naujomis tokio paties tipo baterijomis. Tinkamai įstatykite baterijas pagal polius. Uždėkite atgal dangtelį ir prisukite varžtais.

Perspėjimas.

Prieš atidarydami dėklą ir nuimdami baterijų skyriaus dangtelį, atjunkite laidininkus nuo matavimo įrenginio ir nuimkite spaustuvą nuo išmatuoto laidininko.

Pastaba:

1. Pasiliekame teisę keisti šj vadovą be išankstinio jspėjimo.
2. Mūsų jmonė neprisiima jokios atsakomybės už jokius nuostolius.
3. Šio vadovo turinio negalima naudoti kaip leidimo naudoti matavimo jrenginj kokiu nors konkrečiu tikslu.

Techninį palaikymą galima gauti iš tiekėjo:

„EMOS spol. s r.o.“, Šířava 295/17, 750 02 Přerov I-Město, Czech Republic (Čekijos Respublika)

Testeriu draudžiama naudotis asmenims, kurie dėl savo fizinio, jutiminio, psichinio nejgalumo ar patirties ar žinių stokos negali daryti to saugiai. Nebent jie yra prižiūrimi ar apmokyti asmens, atsakingo už jų saugumą. Maži vaikai gali naudotis testeriu tik suaugusių prižiūrimi.

KUR DÊTI NAUDOJIMUI NEBETINKAMA TESTERI

Šis ženklas ant gaminio reiškia, kad jo negalima išmesti kartu su buitinėmis šiukšlėmis. Išmeskite gaminį specialiai elektros ir elektronikos atliekoms skirtose vietose. Tinkamai surinkdami ir perdirbdami atitarnavusius gaminius užkertame kelią neigiamam poveikiui žmogaus sveikatai ir aplinkai. Perdirbimas padeda tausoti naturalius išteklius. Daugiau informacijos apie elektros ir elektronikos atliekų šalinimą ir perdirbima gaite rasti savivaldybėje, atliekų perdirbimo organizacijose ar prekybos vietose.

Ši prekė turi Atitikties deklaraciją.

13.8.2005
